Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Содержание статьи

  1. Подбор динамиков
  2. Дорожный знак остановка запрещена: зона и время действия, что он запрещает
  3. Проектирование сабвуфера
  4. Велокрепление на крышу автомобиля: обзор популярных моделей
  5. Завершающий этап проектирования
  6. Изготовление короба

Всем привет!  Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.

В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.

Давайте обо всем будет говорить по соответствующему порядку. Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

  • 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
  • 8-дюймовые.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Хорошо подойдут для тех, кому нужны фронтальные басы;
  • 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
  • 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
  • 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

Проектирование сабвуфера

Следующим шагом будет создание проекта будущего саба. Перед тем как собрать корпус, рекомендуется выполнить некоторые расчеты. Что-то можете подсмотреть на видео, изучить опыт изготовления сабов другими автолюбителями.

Но все же правильно делать проект конкретно под свои параметры динамиков и автомобиля. Для таких целей существует даже специальная практически профессиональная программа. Называется от Win ISD. В нее вносятся некоторые параметры, в результате чего вы получаете на выход проект оптимального саба.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Вам следует знать о:

  • эквивалентном объеме;
  • частоте акустического резонанса в условиях открытого пространства;
  • предельной шумовой мощности;
  • диаметре диффузора;
  • добротности динамика;
  • электрической добротности;
  • механической добротности;
  • сопротивлении вашего динамика.

Если вы используете стандартные динамики, то некоторые параметры уже заданы и вносить их не нужно. Поиском нужной информации можно заняться через сайт производителя, найти данные в сети и посмотреть, что указано на упаковке. Если вы заказали какой-то непонятный динамик из Китая, информацию по нему можно и не найти.

При этом ключевым параметром считается именно добротность динамика, которая обозначается как Qts. Этот параметр служит для описания эффективности динамика в условиях резонансных частот. Когда вы введете все указанные параметры, программа выдаст вам в качестве ответа один тип ящика под саб. Всего существует 3 варианта, каждый из которых имеет свои сильные и слабые стороны.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Ящики бывают:

  • стандартными закрытыми;
  • бандпасами;
  • фазоинверторами.

Первый вариант наиболее простой в плане изготовления и создания проекта. Но показатели КПД низкие. Тут также важно соблюдать жесткие требования по герметичности короба.

Два остальных более качественные в плане звучания, но вот сделать их самому крайне проблематично.

Завершающий этап проектирования

Работая через программу, вам потребуется создать новый проект для своего будущего саба.

Последовательность операций примерно следующая:

  • Сначала создается новый динамик, после чего в базу данных потребуется загрузить его параметры;
  • Далее создается проект уже на базе того короба, который вы выбрали или вам порекомендовала программа;
  • Для выполнения этого шага потребуется выполнить описанные ранее процедуры еще раз;
  • Проектирование включает в себя внесение изменений в короб, настройки частоты и прочих параметров.

Меняя параметры, будет параллельно меняться график с частотами.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Следует постараться сделать так, чтобы на частоте от 25 до 35 Гц график пересекал линию -3 дБ, затем следует по линии до 0 дБ, а затем движется вниз при частоте от 150 до 200 Гц.

Изготовление короба

В качестве материалов для изготовления самодельного сабвуфера в большинстве случаев используется фанера, листы ДСП. Крайне редко автомобилисты решаются задействовать древесину.

Чтобы получить изогнутые поверхности, отлично подойдет стеклоткань. С ней работать не сложно. Нужно лишь создать макет и выклеивать слоями до получения нужной формы.

Если вы работали с программой, то получите максимально точные размеры. Крайне важно делать короб в строгом соответствии с этими размерными параметрами. Иначе смысл в использовании софта пропадает сам собой. С таким же успехом можно на глаз сделать коробку и засунуть в нее динамики.

Сборка выполняется с использованием клея, саморезов и других элементов крепления. Позаботьтесь о герметичности короба, чтобы избежать конденсирования влаги на динамике.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Швы обязательно обработайте с помощью герметиков. Стенки дополнительно стоит покрыть специальным нитролаком. Его используют в мебельном производстве, потому купить такой лак не составит большого труда.

Когда корпус будет готов, обтяните или обшейте его каким-нибудь декоративным материалом. Здесь отлично подойдет натуральная кожа, кожзаменитель, мебельная ткань, ковролин. Простая покраска также возможна, но обтяжка улучшает герметичность и повышает качество работы саба.

Установка и подключение осуществляется согласно вашей конкретной схеме. Тут уже все зависит от используемого динамика, их количества, места расположения сабвуфера и прочих нюансов. Если сомневаетесь в правильности установки, обратитесь к знакомым электрикам.

Грамотное самостоятельное создание сабвуфера для автомобиля требует определенных навыков, сбора информации и объединения всех данных в единой базе. В этом плане конечно крайне удобно работать через указанную компьютерную программу. А вот действовать вслепую и использовать чужие чертежи при разных динамиках не советую.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Всем спасибо за ваше внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям! Вам не сложно, а для нас это очень важно.


Watch this video on YouTube

видео и схемы, как самому сделать компактный активный и пассивный автосабвуфер

Акустический усилитель в автомобиле позволяет обеспечить воспроизведение низких частот в высоком качестве. Чтобы сделать сабвуфер в машину своими руками, нужно выбрать динамик, тип корпуса, а также учесть все нюансы по сборке устройства.

Содержание

  • 1 Какой нужен динамик?
    • 1.1 Параметры
    • 1.2 Размеры
  • 2 Выбор вида сабвуфера
  • 3 Особенности размещения
  • 4 Проектирование коробки
    • 4.1 Как рассчитать литраж корпуса
    • 4.2 Из чего изготовить короб
  • 5 Как сделать саб своими руками?
    • 5.1 Закрытый ящик
    • 5.2 Фазоинвертор
    • 5.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео 3 Бандпасс 4-го порядка
    • 5.4 БП6
    • 5.5 Сабвуфер «Стелс»
  • 6 Установка и подключение
  • 7 Меры безопасности
  • 8 Фотогалерея
  • 9 Видео «Пример изготовления сабвуфера из старых динамиков»

[ Раскрыть]

[ Скрыть]

Какой нужен динамик?

Выполняя сборку небольшого акустического сабвуфера первое, что надо делать — определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.

Параметры

  1. Основной характеристикой при выборе динамика для сабвуфера является сопротивление. Если нагрузка на устройство составит около 1-2 Ом, это приведет к снижению качества звучания. Оптимальным вариантом будет покупка динамика с сопротивлением в районе 2-4 Ом. При приобретении устройства важно учесть один нюанс — мощность колонки будет выше, чем параметр у усилителя. Это обусловлено тем, что динамику нужен некий запас прочности в виде разницы, чтобы увеличить его ресурс эксплуатации.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео
  2. Если на руках уже имеется колонка и усилитель, то надо определить разницу в мощностях между этими устройствами. Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать. Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.

Канал «Flexing Studio» рассказал о выборе технических параметров для автомобильного акустического оборудования.

Размеры

Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:

  1. Колонки диаметром 6 дюймов обычно используются в качестве дополнительного источника средних басов. Их применение позволит обеспечить акустику средним по звучанию сабвуфером. Оптимально использование таких динамиков в салонах небольших автомобилей.
  2. Устройства 8 дюймов рассчитаны на применение в качестве дополнительных фронтальных низких частот.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео На практике — не лучший вариант для использования в основном сабвуфере.
  3. Динамики на 10 и более дюймов — оптимальный тип. Такие устройства обеспечивают качественное звучание, наполняя свободное пространство корпуса мощной вибрацией. Если динамик установить в «закрытый ящик», это позволит выдавать качественное звуковое давление. Оптимальным вариантом считаются колонки на 12 дюймов и более, их установка допускается в корпусы объемом до 35 литров.
  4. Для салона большого автомобиля рекомендуется использовать устройства на 15 дюймов. Но в плане реализации это сделать сложно, поскольку для такого динамика потребуется корпус объемом около 90 литров.

Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.

Выбор вида сабвуфера

Прежде чем устанавливать саб для акустической системы в авто, надо определиться с его видом.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео На сегодня различается два тип устройств — активные и пассивные. Первые оборудуются встроенной системой звукоусиливающего тракта, а также обладают возможностью регулировки баланса частот — эквалайзером. Благодаря использованию усилительного устройства такие сабвуферы не нуждаются в мощностных характеристиках штатной аудиосистемы. Динамик самостоятельно раскачает колонки до нужного значения.

К основным особенностям надо отнести и высокую надежность устройства. Это достигается благодаря заводской компоновки, а также инженерного расчета, присущего для производителей сабов. Если в приоритете приобрести качественное устройство, которое прослужит не один год, то рекомендуется выбрать активный вариант.

Такие сабвуферы обладают недостатками:

  1. В продаже динамики поставляются в готовом виде. Появляются сложности при установке в салоне транспортного средства. На практике это более характерно для оборудования, выполненного в универсальном корпусе. Его хоть и можно установить практически в любое место, но потребителю при монтаже придется столкнуться с неудобствами.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео
  2. Любители качественного звучания могут не оценить работу устройства. При изготовлении производители пытаются добиться нужных размеров, которые подходят для большинства салонов современных авто. Но это делается в ущерб высокой эффективности устройства. На практике материалы, из которых производится корпус, не всегда характеризуются значительным качеством.

Пассивный тип устройств отличается от активного тем, что в нем не реализован встроенный усилитель, а также отсутствует возможность корректирования частотного диапазона. Комплектация такого сабвуфера включает в себя только колонку и корпус, в который она устанавливается. Но и качество исполнения последнего не будет на высшем уровне. Рекомендуется приобрести более мощный динамик.

Отсутствие элементов управления рассматривается, как достоинство для проигрывания треков. Поскольку нет искажений, которые может добавить дополнительная электроника, точных результатов позволит добиться подстройка звуковых характеристик.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Канал «Sundown Russia» подробно сравнил все характеристики, преимущества и недостатки акустических приспособлений открытого и закрытого типа.

Особенности размещения

Активный тип устройств располагается почти в любом месте. Но от расположения пассивного сабвуфера зависит качество воспроизводимого баса и музыки в целом.

Допускается несколько мест для монтажа динамиков, они описаны в таблице.

УстановкаОсобенности
В центральной части салона, впередиЭтот вариант оптимальный, если требуется связать устройство с фронтальными колонками. Такое место монтажа позволит обеспечить высокий уровень воспроизведения аудиофайлов. Но в большинстве современных машин свободного пространства впереди для установки сабвуфера нет. Такой вариант более актуален для внедорожников или микроавтобусов
В багажном отсеке, направив сам динамик впередТакой способ установки популярен среди наших соотечественников.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Он подходит для всех типов автомобилей
В багажном отделении, но направив колонку назадХороший вариант для машин, выполненных в кузове хэтчбек. Благодаря данному типу расположения звуковая волна при воспроизведении не будет встречать препятствия на пути. Установка саба в багажном отсеке назад не подойдет для транспортных средств, выполненных в кузове купе или седан. В результате звук деформируется, что связано со спецификой конструкции отделения
Под сиденье, на полу автомобиляНеплохой вариант, если надо спрятать устройство, но востребованностью среди автовладельцев не пользуется. Сам саб располагается на одном уровне с полом. А в результате установки под креслом звуковые волны встречают различные преграды на пути
На задней полке в салоне автомобиляТакой вариант размещения оптимально подойдет для всех транспортных средств, независимо от кузова. Основное условие для этого — полка должна быть широкой и прочной. Так она сможет выдерживать низкочастотные басы и не искажать качество звука

Выбирая место для монтажа сабвуфера, нужно произвести точный расчет, это позволит понять, насколько безопасной будет энергия низких частот для окружающих приспособлений.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Это важно, поскольку резонанс от короба устройства нанесет повреждения не только месту монтажа, но и другим элементам кузова, например, стеклам.

Проектирование коробки

Чтобы сделать компактный саб, надо рассчитать объем корпуса, а также выбрать материал, из которого он изготовляется. При разработке допускается использование готовых чертежей и схем, взятых с интернета.

Канал «Школа Автозвука Сергея Туманова» подробно рассказал о проектировании коробок для автомобильных акустических устройств.

Как рассчитать литраж корпуса

Объем коробки считается основной характеристикой, которая определяет качество звучания колонок в сабе. Для расчета этого показателя можно воспользоваться двумя методами — с применением специального программного обеспечения либо вручную. В качестве утилит применяется ПО Winisd либо JBL SpeakerShop.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Такой софт позволит определить оптимальные размеры устройства и объем корпуса для конкретной модели транспортного средства. Также программы смогут произвести расчет габаритов всех компонентов, которые используются для сборки, с учетом этих данных производится изготовление устройства.

Для вычисления объема корпуса надо воспользоваться формулой V=H*L*A, описание основных значений:

  • H — высота коробки для динамика;
  • L — длина корпуса;
  • А — высота самой колонки.

Из чего изготовить короб

Корпус устройства должен соответствовать динамическим законам акустики, это обеспечит максимально насыщенный и четкий звук. Для производства различных видов коробов понадобятся разные материалы. Чтобы устройство обеспечивало плотное звучание и позволило его изолировать, можно использовать ДСП либо многослойную фанеру. К основным достоинствам таких материалов относится доступная стоимость, а также простота обработки. ДСП и фанера прочны и позволяют сделать качественную изоляцию.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Толщина материала для производства короба сабвуфера составит 3 см.

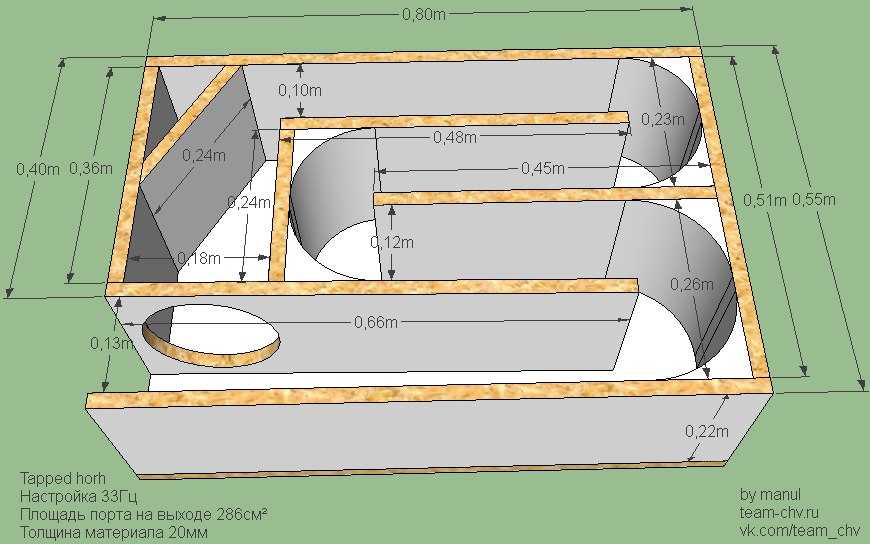

Как сделать саб своими руками?

Для сборки самодельного акустического устройства перед изготовлением надо определиться с типом корпуса. Существует несколько вариантов видов коробок.

Закрытый ящик

Чертеж для создания закрытого корпуса сабвуфера

Для изготовления короба потребуется ДСП, толщина материала составит 2,3 см, а для боковых стенок понадобятся доски по 2 см.

Процесс изготовления:

  1. Из дерева с помощью лобзика выпиливаются поверхности в соответствии с размерами, рассчитанными заранее по чертежу.
  2. Выполняется сборка корпуса. Для фиксации составляющих элементов допускается применение суперклея, но следует воспользоваться саморезами.
  3. В стенках с помощью дрели делаются отверстия диаметром 3 мм. Для установки головок рекомендуется использовать сверло на 1 см.
  4. Затем на боковой стенке с помощью циркуля делается разметка для установки динамика. Все отверстия вырезаются посредством электролобзика.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео
  5. При функционировании динамик издает лишние частоты. Чтобы не допустить этого, сам терминал рекомендуется заэкранировать с помощью небольшой коробки. Место соединения обрабатывается клеем. Устройство фиксируется посредством саморезов.
  6. Используя рубанок, удаляются лишние выступы на коробке.
  7. Аналогично на передней части выполняется разметка, делается отверстие для установки колонки. Чтобы короб был защищен от воздействия влаги, его рекомендуется обработать нитролаком. Это средство наносится на внутреннюю часть передней панели.
  8. Для обеспечения более высокой практичности короб оклеивается карпетом. Фиксация этого материала осуществляется с использованием нитролака.
  9. На завершающем этапе колонка устанавливается на акустическом терминале и прикрепляется к коробу.

Фазоинвертор

Чтобы собрать корпус, потребуется:

  • слой шумоизоляционного материала;
  • саморезы для работы с деревом, их диаметр — 5 см;
  • дрель с набором сверел;
  • отвертка с крестовым наконечником;
  • электролобзик;
  • жидкие гвозди;
  • клей герметик и ПВА;
  • карпет;
  • фанера или ДСП толщиной 3 см, чтобы сделать максимально прочный короб и предотвратить пропускание звуковых волн.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео
Графический чертеж для изготовления корпуса саба с фазоинверторным устройством

Процедура разработки выполняется так:

  1. Производится подготовка составляющих частей корпуса. Из фанеры или ДСП вырезаются передние и задние, а также боковые стенки. Надо сделать верхнюю часть и дно. Для этого используются расчеты и параметры в соответствии с определенным чертежом.
  2. С учетом размеров колонки прорезается отверстие в передней части будущего короба.
  3. Над ним также надо сделать щель для установки трубки фазоинвертора. Затем выполняется фиксация отсека к отверстию для устройства.
  4. Друг с другом склеиваются боковые части корпуса. Это делается, когда оба отверстия готовы. Затем стенки фиксируются друг к другу с помощью саморезов. Каждый элемент крепления требуется закрутить до конца. Нельзя допустить появления пустых пространств между стенками, поскольку это приведет к искажению качества звука сабвуфера.
  5. На задней поверхности короба выполняется вырезка отверстия, через которое прокладываются проводники.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео
  6. Прежде чем осуществлять соединение составляющих частей корпуса, производится установка колонки.
  7. Затем выполняется внутренняя отделка короба. Используя клей герметик либо смолу, производится обработка всех мест стыков и щелей, если они имеются, чтобы увеличить герметизацию. После того как материал высохнет, внутренняя часть короба обтягивается щумоизоляционной тканью.
  8. По завершении работ отделки корпуса аналогичные действия выполняются с его внешней частью. Собранный короб требуется обтянуть карпетом или похожим материалом. Важно, чтобы ткань полностью закрывала все места стыков, а также отверстие для фазоинвертора. Для фиксации материала используется эпоксидная смола или степлер.

Бандпасс 4-го порядка

При создании такого короба можно ошибиться в расчетах, его изготовлением лучше заниматься автовладельцам, имеющим опыт в этом. Для конструирования модели корпуса рекомендуется воспользоваться специальным программным обеспечением. Непосредственно процедура сборки выполняется так же, как в описанных выше инструкциях.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Схематическое устройство корпуса бандпасса сабвуфера

Но надо учитывать нюансы:

  1. Перегородка, в которую монтируется колонка, выполняется из двух листов фанеры либо ДСП.
  2. Внутренняя часть корпуса обрабатывается шумоизоляционным материалом. Допускается использование ватина.
  3. Сам клей требуется наносить штрихами по всему периметру. Не нужно его использовать много, поскольку это приведет к появлению статических характеристик.
  4. Допускается дополнительная фиксация устройства с помощью строительного степлера.
  5. Пайка проводников выполняется к колонке и к клеммным контактам.
  6. Заднюю часть короба надо максимально загерметизировать. Достичь этого можно благодаря использованию скотча и жидких гвоздей, первый клеится сверху шва.
  7. Чтобы сделать раструб фазоинверторного устройства, производится прогрев краев. Для этого применяются банки.
  8. Для создания отверстия в крышке используется лобзик. В него требуется установить карпет с фазоинверторным устройством.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео
  9. Обработка мест соединений выполняется с использованием жидких гвоздей.
  10. Задняя часть крышки с фазоинверторным устройством обрабатывается шумоизоляцией. Когда фиксация элементов корпуса завершена, его требуется обклеить карпетом.

БП6

Вариант изготовления сабвуфера БП6 является сложным в плане сборки и проведения расчетов.

Графический рисунок для создания корпуса саба БП6

Он позволяет выдавать качественный звук, как бадпасс четвертого порядка, но частотный диапазон выше. Коэффициент полезного действия устройства, а также мощностные параметры вычисляются с использованием программного обеспечения. Все характеристики подбираются в соответствии с предпочтениями автовладельца. В целом конструкция короба сложнее по сравнению с закрытым ящиком и фазоинвертором.

Особенности сборки устройства:

  1. Для создания более прочных соединений их рекомендуется сделать из деревянных брусков, которые фиксируются саморезами.
  2. Все компоненты короба надо вырезать с учетом размеров.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Для изготовления используется фанера или ДСП.
  3. Процедура сборки выполняется по аналогичной технологии. Но вместо обычной шумоизоляции, применяется вата.

Сабвуфер «Стелс»

Для изготовления корпуса такого типа потребуется:

  • сама колонка;
  • решетка для динамика;
  • специальная розетка для подсоединения устройства;
  • комплект кабелей необходимой длины;
  • материал, из которого производится корпус — фанера либо ДСП, его толщина составит 2 см;
  • плита ДВП;
  • эпоксидная смола или клей;
  • лист стекловолокна;
  • кисть;
  • малярный скотч;
  • полиэтилен;
  • саморезы для работы с деревом длиной 4 см;
  • лобзик;
  • дрель с комплектом сверел.

Перед изготовлением короба надо определиться с местом установки саба. Из багажного отделения требуется убрать все инструменты и вещи, чтобы полностью его освободить. Затем выполняется демонтаж обшивки в отсеке. Ее надо осторожно удалить в месте, где устанавливается сабвуфер.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Простая схема с размерами для создания акустического устройства типа Стелс

Процедура изготовления выполняется так:

  1. В месте, куда монтируется музыкальный девайс, надо проложить полиэтиленовую пленку. Ее наличие позволит защитить багажное отделение от клея и грязи.
  2. Место монтажа сабвуфера проклеивается с помощью малярного скотча, для этого рекомендуется использовать не мене двух слоев.
  3. Затем сверху производится укладка кусков стеклоткани. Заранее материал обрабатывается эпоксидной смолой или клеем. Стеклоткань рекомендуется приклеивать внахлест. При выполнении задачи важно сделать так, чтобы стыки были не виды. Не допускается наличие разрывов.
  4. Стеклоткань наклеивается в несколько слоев, не менее пяти. Надо добиться, чтобы общая толщина материала составила 1 см.
  5. Сам короб для акустического устройства твердеет около пятнадцати часов. Когда корпус полностью высохнет, продолжается работа.
  6. Из ДСП либо фанеры вырезается нижняя часть коробки, которая используется в качестве дна.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Она фиксируется на корпусе будущего устройства. Для крепления допускается применение герметика либо эпоксидного клея, чтобы предотвратить появление негерметичных швов на корпусе.
  7. На коробе устройства останутся лишние детали, их надо удалить с помощью канцелярского ножа. Так уберутся остатки клея и стекловолокна.
  8. Из ДСП вырезаются боковые стенки устройства, а также его крышка. Округлую часть короба рекомендуется сделать из фанеры. Материал требуется заблаговременно намочить водой, затем сформировать и надежно зафиксировать.
  9. Все составляющие элементы из ДСП качественно проклеиваются эпоксидной смолой либо клеем герметиком. Затем их надо скрепить друг с другом, для этого используют саморезы.
  10. На передней части короба делается отверстие, куда монтируется акустическая колонка.
  11. С помощью дрели сзади или на боковой стенке надо просверлить небольшую щель. Через нее прокладываются кабели из сабвуфера для подключения.
  12. В короб устройства монтируется колонка.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Ее фиксация осуществляется посредством саморезов либо клея, можно использовать оба варианта. После сборки все составляющие саба устанавливаются.
  13. На последнем этапе производится покраска акустического устройства либо обтяжка карпетом. Если использовать лак или краску, то все поверхности надо заранее зашлифовать. Быстрее и проще обклеить короб карпетом. Для фиксации материала используется клей или степлер со скобами.

Установка и подключение

При подсоединении устройства к акустической системе надо подготовить:

  • комплект кабелей — три проводника идет в одной обмотке для подключения питания, к автомагнитоле, а также аккумуляторной батарее;
  • предохранительный элемент;
  • конденсаторное устройство;
  • изолента или термотрубки;
  • кусачки;
  • пластмассовые хомуты;
  • набор гаечных ключей.
Карта подсоединения кабелей сабвуфера

Для подключения проводников используется такая схема:

  1. Кабель от саба идет на усилительное устройство.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Если это приспособление расположено в салоне, то требуется произвести укладку проводников через технологические отверстия в багажном отсеке. Чтобы скрыть кабели, их прокладывают под пластиковой облицовкой. Для этого декоративные накладки снимаются с помощью отвертки, выкручиваются саморезы. Нельзя прокладывать провода в районе движущихся частей кузова, чтобы не допустить их повреждения.
  2. Затем от усилителя кабель идет на магнитолу. Выход для подключения располагается на задней части аудиоустройства. Автомагнитолу придется демонтировать, а также снять центральную консоль.
  3. Положительный проводник питания при прокладке надо защитить от повреждений. Для этого его рекомендуется завернуть в гофру.
  4. На положительном проводнике устанавливается предохранительное устройство. Его важно разместить ближе к аккумуляторной батарее.

Меры безопасности

Нюансы, которые надо учитывать при установке и подключении устройства:

  1. Не допускается применение нерабочего инструмента или приспособлений, функционирующих со сбоями.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео
  2. Работая с колющими и режущими предметами, надо соблюдать технику безопасности. Провода на электроинструментах не должны иметь повреждений. Вилка от дрели или электролобзика устанавливается в розетку легко и мягко.
  3. Перед выполнением задачи надо удостовериться в том, что АКБ автомобиля отключена. Это позволит предотвратить поломки в акустической системе.

Фотогалерея

Фото самодельных сабов.

Акустическое устройство, установленное в багажном отделении Готовый сабвуфер в корпусе, обшитом карпетом Мощный динамик в коробе, занимающем весь багажный отсек

Видео «Пример изготовления сабвуфера из старых динамиков»

Канал «AVTO CLASS» привел образец самостоятельного создания акустического устройства и перемотки колонок, выпущенных при СССР.

 Загрузка .Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео ..

Как собрать корпус сабвуфера

от Crutchfield’s

Поедание шоссе с ясностью и громкостью.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. Это помогло мне узнать, что действительно важно для наших клиентов. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой и электроникой, которую мы используем для ее прослушивания. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать звуковые системы в их квартирах.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздний ночной металл и блюграсс и альтернативный кантри по воскресеньям). Именно там я также впервые узнал немного о звуковых микшерах.

Я люблю играть в ролевые игры, настольные игры (по последним подсчетам в нашем доме было около 200 настольных и карточных игр), проводить время с семьей и смотреть фильмы ужасов, когда их нет рядом.

Подробнее о Роберте
  • Начал работу в компании Crutchfield в 1999 г.
  • Присоединился к команде авторов Crutchfield в 2001 г.0018
  • Получение сертификата MECP (Mobile Electronics Certified Professional)
  • Автор десятков статей о Crutchfield и сотен презентаций автомобильной аудиосистемы
  • Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов
  • Опытный фрилансер писатель и редактор, специализирующийся в основном на настольных играх

Другие работы Роберта Ференси-Виарса

Автомобильные стереосистемы с одним и двумя разъемами DIN

Что означают показатели водонепроницаемости IP?

Видео: оборудование для установки автомобильной стереосистемы со скидкой

Практическое занятие с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Руководство по покупке автомобильной стереосистемы

14 октября 2022 г.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Сборка собственного сабвуфера отличный способ получить то, что вы хотите, не тратя целое состояние. Все, что вам нужно, это несколько основных инструментов, оборудования и материалов.

В этой статье:

  • Мы объясним, как спроектировать корпус сабвуфера на бумаге. Правильный расчет имеет решающее значение для получения надлежащего объема.
  • Далее мы рассмотрим сборку шаг за шагом и поделимся несколькими советами.

Создание коробки — это очень весело и сэкономит вам немного денег, но работа «сделай сам» подходит не всем. Если вы прочтете эту статью и решите, что сборка корпусов может быть не для вас, ознакомьтесь с нашим выбором высококачественных готовых корпусов для сабвуферов.

Стоимость материалов

Мы потратили около 50 долларов, хотя ваши расходы будут зависеть от того, что у вас уже есть в гараже.

Затраченное время

Сборка корпуса сабвуфера заняла около трех часов. Ваш проект может занять больше или меньше времени, в зависимости от сложности формы вашей коробки и инструментов, которые есть в вашем распоряжении.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео У нас был вместительный верстак и хорошо оборудованная мастерская.

Что вам понадобится
  • Электролобзик
  • Настольная или циркулярная пила
  • Электрическая дрель с насадками для предварительного сверления отверстий и заворачивания шурупов
  • 3/4″ МДФ (древесноволокнистая плита средней плотности)
  • Шурупы для гипсокартона 2″
  • Шурупы для листового металла с полукруглой головкой (1/2″ и 1″)
  • Столярный клей
  • Силиконовый герметик
  • Незатвердевающий веревочный герметик
  • Чашка для подключения динамика — см. полный ассортимент комплектующих для сборки коробок

Выбор сабвуфера

При выборе сабвуфера обратите внимание на рекомендуемый производителем размер корпуса, особенно на размер корпуса, рекомендованный производителем. если у вас мало места в автомобиле. Объем коробки говорит вам, насколько большим должен быть ваш корпус для максимальной производительности сабвуфера.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Коробка, показанная в этой статье, предназначалась для багажника моего седана Nissan, поэтому я хотел убедиться, что она не займет слишком много места. Имея в виду это требование, я выбрал 10-дюймовый сабвуфер Alpine. Производитель рекомендует объем коробки от 0,65 до 1,0 кубических футов, так что в небольшой коробке все будет нормально.0003

Приобретение сабвуферов из комплектующих


Планирование конструкции корпуса сабвуфера

Вы можете выполнить следующие действия, чтобы определить правильные размеры корпуса сабвуфера:

Определите минимальную глубину корпуса. Измерьте глубину сабвуфера и добавьте 2 дюйма. Это измерение является минимальной глубиной вашего корпуса (в этой статье глубина относится к размеру корпуса спереди и сзади, при этом низкочастотный динамик установлен спереди).

Определите минимальную высоту и ширину вашего ящика. Измерьте диаметр рамы низкочастотного динамика или сверьтесь с монтажным шаблоном, который может быть включен в руководство пользователя, чтобы определить минимальную высоту и ширину передней части корпуса.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Если вы планируете установить решетку, не забудьте оставить дополнительное пространство, которое может понадобиться для ее размещения.

Определите свободное место в вашем автомобиле. Измерьте высоту, ширину и глубину пространства автомобиля, которое вы готовы выделить для сабвуфера. Если коробка должна иметь клиновидную форму, вам необходимо знать глубину сверху и снизу коробки.

Нарисуйте свою коробку. Пришло время набросать вашу коробку на бумаге, используя полученные вами размеры. Коробка, показанная в этой статье, имеет прямоугольную форму, но вы можете обнаружить, что клиновидная коробка лучше подходит для вашего автомобиля или грузовика. Ваш эскиз может выглядеть следующим образом:

Для наших примеров давайте использовать следующие внешние размеры:

Прямоугольная коробка Клиновая коробка
Высота: 10 139 90 13 Height: 14″
Width: 14″ Width: 18″
Depth: 12″ Depth 1: 5″
Depth 2: 8″

Определите внутренние размеры и объем вашей коробки.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Вышеуказанные шаги определили внешние размеры коробки. Чтобы определить внутренний объем , просто вычтите толщину древесины, которая будет использоваться для строительства. Если вы используете МДФ 3/4 дюйма (рекомендуется!), то вы вычтете 2 x 3/4 дюйма или 1-1/2 дюйма из каждого размера.

Внутренние размеры для наших примеров:

Прямоугольная коробка Клайс.
Глубина: 10,5 « Глубина 1: 3,5″
Глубина 2: 6,5 «

Рассчитайте. внутренний объем шкафа по следующей формуле: высота x ширина x глубина = кубический объем

Подставим некоторые числа:

Прямоугольная коробка:

11,5 x 12,5 x 10,5 дюймов = 1 509,375 кубических дюймов прежде чем мы сможем определить объем. Чтобы найти среднюю глубину, сложите два измерения глубины вместе, а затем разделите на два. Помните, что глубина 1 = 3,5, а глубина 2 = 6,5.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

3,5″ + 6,5″ = 10″
10 дюймов / 2 = 5 дюймов

Итак, средняя глубина клиновидного ящика равна 5 дюймам. Подставьте это измерение в формулу:

12,5″ x 16,5″ x 5″ = 1031,25 кубических дюймов

Преобразование кубических дюймов в кубические футы. Поскольку большинство производителей указывают рекомендуемый объем коробки в кубических футах, вам необходимо преобразовать внутренний объем из кубических дюймов

Прямоугольная коробка: 1509,375 / 1728 = 0,873 кубических фута

Клиновая коробка: 1031,25 / 1728 = 0,597 кубических фута технические характеристики Теперь сравните нарисованный вами объем коробки с рекомендованным производителем. Если он слишком большой или слишком маленький, вы можете внести небольшие коррективы в одно измерение, пока внутренний объем вашей коробки не будет максимально соответствовать рекомендациям производителя. Часто производители рекомендуют диапазон объемов корпуса. Вы можете получить хорошие результаты с коробкой, которая находится где-то в пределах рекомендуемого диапазона.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Определите окончательные внешние размеры коробки. После того, как вы определили правильные внутренние размеры, пришло время добавить обратно те 1-1/2 дюйма, которые мы вычли на шаге 5, чтобы получить новые внешние размеры. Дважды проверьте, чтобы убедиться, что эти размеры подходят для вашего автомобиля. , и вы готовы перейти к строительству.


Пошаговые инструкции по сборке корпуса сабвуфера

Шаг 1 – Резка панелей

Мы начали с измерения и вырезания основных частей МДФ для передней, боковых, задней и верхней части корпуса, используя настольная пила.

У вас нет настольной пилы? Не волнуйся. Если вы купите МДФ в любом крупном магазине товаров для дома, они смогут разрезать его для вас за небольшую плату. (Приветствую Кэмерона в моем местном магазине Lowe’s. Он превратил лист МДФ размером 6 на 8 футов в доски, которые поместились бы в мою машину.)

Вы также можете использовать циркулярную пилу, только следите за тем, чтобы срезы были ровными (гладкие, плоские срезы обеспечивают надежную герметизацию коробки).Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Всего вырезаем семь деталей – верх и низ, две боковины, спинку и две одинаковые детали для переда (так как он должен был быть двойной толщины). Как только это будет сделано, остальная часть процесса будет похожа на сборку модельного комплекта или сборной мебели.

Шаг 2. Нарисуйте круг

После того, как детали будут вырезаны по размеру, используйте циркуль или шаблон, который может быть включен в упаковку вашего сабвуфера, чтобы отметить вырез для сабвуфера на одной из идентичных передних частей. В качестве шаблона мы использовали картонную упаковочную вставку.

Шаг 3. Подготовка передних панелей

Если вы решили использовать МДФ двойной толщины для передней панели (этот метод рекомендуется — он обеспечивает чрезвычайно прочную, нерезонансную монтажную поверхность для сабвуфера), закрепите две одинаковые передние части вместе, используя большое количество столярного клея и несколько шурупов для листового металла. Также двойная толщина послужит укреплению коробки в целом.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Если вы не используете двойную толщину МДФ для монтажной поверхности, вам обязательно следует использовать распорки в других местах коробки для дополнительной прочности. На самом деле никогда не будет плохой идеей использовать распорки, несмотря ни на что, особенно если ваш ящик больше кубического фута. Коробка будет подвергаться сильному внутреннему давлению, поэтому чем она прочнее, тем лучше.

Самый простой способ добавить распорки — использовать деревянные планки размером 2 x 2 дюйма. Приклейте и прикрутите их по крайней мере к двум внутренним швам коробки, прежде чем прикреплять верх и низ.

Шаг 4. Сборка коробки

Пока передние панели были зажаты и клей сох, мы собрали остальную часть коробки.

Мы нанесли каплю клея на край панели и прижали ее к прикрепляемой панели. Мы использовали деревянные зажимы, чтобы скрепить панели, пока не вкрутим винты. Клей, а не винты, в конечном итоге запечатает коробку , так что не бойтесь заливать его.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

МДФ может расколоться, поэтому мы предварительно просверлили отверстия для шурупов, а затем вставили шурупы. В такие времена действительно выгодно иметь и дрель, и отвертку!

Мы скрепили детали вместе с помощью 2-дюймовых шурупов для гипсокартона. На этом этапе часть клея выдавится — вы можете вытереть его снаружи коробки влажной тряпкой, но можно оставить его на внутренних краях ( это на самом деле поможет с печатью)

Шаг 5. Прикрепите последние стороны

При сборке коробки вы можете обнаружить, что она немного неправильная. Вот где деревянные зажимы действительно могут помочь придать вещам форму. Когда вы закрутите последние две стороны (в нашем случае переднюю и заднюю), все должно выровняться.

Примечание: самые большие стороны коробки должны перекрывать каждую из меньших сторон, чтобы обеспечить наибольшую прочность.

Шаг 6 – Вырезание отверстия для низкочастотного динамика

С помощью дрели и большого сверла мы проделали отверстие рядом с внутренним краем начерченного круга, достаточно большое, чтобы в него поместилось полотно лобзика.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Мы вырезали круг лобзиком, быстро ударил наждачной бумагой, и открытие НЧ было завершено.

Шаг 7. Добавление крышки разъема

Перевернув коробку, мы использовали 3-дюймовую кольцевую пилу, чтобы сделать отверстие для крышки разъема. Если у вас нет такой большой кольцевой пилы или если у вас квадратный разъем чашки, вы можете использовать процедуру сверления/лобзика, которую мы использовали на передней части коробки.0003

После сглаживания отверстия грубой наждачной бумагой мы намазали валиком силиконового герметика край клеммной крышки и прикрутили его на место с помощью шурупов для листового металла 1/2 дюйма.

После того, как вы все приклеили панели и прорежьте отверстия, почти готово. наждачная бумага или рашпиль для регулировки отверстия

Самое время пометить карандашом расположение отверстий для винтов, чтобы вы могли предварительно просверлить отверстия после снятия низкочастотного динамика. Нам довелось сделать это в конце процесса.

Шаг 9.
Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Герметизация внутренней части

Чтобы убедиться, что все герметично и герметично, мы подождали, пока клей высохнет, и нанесли силиконовый герметик на все внутренние уплотнители коробки. Мы использовали ручной тюбик с герметиком, так как в этот момент было бы сложно опустить пистолет для герметика внутрь коробки.

Дайте герметику высохнуть в течение 12-24 часов перед установкой сабвуфера обратно в . Некоторые силиконовые герметики при отверждении выделяют пары уксусной кислоты, которые могут разрушить корпус сабвуфера.

Шаг 10. Установка сабвуфера

После того, как герметик затвердел, мы добавили немного незатвердевающего веревочного герметика (его можно найти в отделе уплотнителей в хозяйственном магазине), чтобы он служил уплотнением под рамой низкочастотного динамика.

Затем мы опустили низкочастотный динамик обратно в отверстие и карандашом отметили расположение отверстий для винтов, затем сняли сабвуфер и предварительно просверлили отверстия для крепежных винтов.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Наконец, мы подсоединили отрезок провода динамика от клеммной крышки к сабвуферу, поместили сабвуфер обратно в коробку и прикрутили его. Мы были очень осторожны, чтобы сверло не соскользнуло с винтов и не испортило мой новый сияющий переводник.


Отделка и настройка коробки сабвуфера

Коробка готова, вуфер установлен. Теперь пришло время взять его в машину и попробовать.

Но это еще не все. Голый МДФ имеет крутой, прочный вид, но он также подвержен сколам. И у вас, вероятно, более утонченное чувство декора, чем «шик мастерской по дереву». Сборные коробки покрыты прочным ковром. Вы можете использовать это (у нас есть ковровое покрытие среди наших строительных материалов), винил или любой другой материал, который вы хотите. Здесь вы действительно можете сделать коробку самостоятельно.

Ознакомьтесь с нашей статьей о настройке корпуса сабвуфера, чтобы получить некоторые идеи.

И большое спасибо моему приятелю Крису из Clever Home Improvements в Стонтоне, штат Вирджиния, за использование его навыков и магазина.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Теперь ваша очередь

Следуя инструкциям в этой статье, вы сможете собрать свой собственный сабвуфер. Обязательно ознакомьтесь с нашим ассортиментом аксессуаров для установки сабвуфера — у нас есть различные разъемы для динамиков, портовые трубки, коврики и другие аксессуары, необходимые для сборки вашей коробки. А если вам нужна помощь, обращайтесь к нашим консультантам. Они ответят на вопросы и позаботятся о том, чтобы вы получили все, что вам нужно.

Пожалуйста, поделитесь своими мыслями ниже.

Сравните звук

SpeakerCompare

Запатентованная технология Virtual Audio

Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Не видите свои наушники?
Возьмите напрокат комплект для прослушивания

SpeakerCompare защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

SpeakerCompare

Запатентованная технология Virtual Audio

Прослушивание динамиков перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить

РАВНО
СИЛА

РАВНО
VOLUME

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы будем рады узнать ваше мнение

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат

Выберите трек, чтобы начать прослушивание

Колонки Audition перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных колонок через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Наш комплект для прослушивания

Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

Запросить комплект

Оцените свой опыт работы с SpeakerCompare

Спасибо за ваш отзыв!

Мы будем рады узнать ваше мнение

Оцените свой опыт работы с SpeakerCompare

Больше не показывать

Спасибо за ваш отзыв!

Качественный корпус для автомобильного сабвуфера, сделанный своими руками

Если вы хотите, чтобы в вашей поездке звучал глубокий бас, исходящий от мощного сабвуфера, вы можете приобрести дополнительный блок в магазине автомобильных аудиосистем или купить корпус сабвуфера в Интернете.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Очевидно, что это может быстро стать дорогим, если учесть все компоненты. Вы можете ознакомиться со многими компонентами, которые вам понадобятся, в нашем руководстве по настройке автомобильной аудиосистемы и динамиков.

Для работы сабвуфера потребуются следующие материалы:

  • Сам корпус сабвуфера (или корпус/кожух)
  • Усилитель мощности сабвуфера
  • Кабель динамика достаточен для подключения к сабвуферу
  • (дополнительно) монтажные кронштейны для предотвращения скольжения вокруг

Затраты быстро растут, и легко увидеть, что вам нужен не только вспомогательный ящик, но и другие материалы. Если вы собираетесь установить его, вам также необходимо заплатить техническому специалисту, чтобы он подключил его и установил в свой автомобиль. Конечно, вы можете установить его и самостоятельно, если у вас есть время и навыки.

Содержание

Почему вам следует самостоятельно изготовить корпус (шкаф) по индивидуальному заказу

Если вы собираетесь купить корпус сабвуфера и заплатить кому-то за его установку, а также приобрести все остальные компоненты, перечисленные выше, вы уже сильно в него вложился.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Мало того, что вы уже потратили пригоршню денег и потратили время на поиск всех материалов, так еще и приобретенные в магазине вспомогательные корпуса сделаны в стандартных формах и размерах.

Это означает, что очень высока вероятность того, что тот, который вы купите, не будет идеально подходить для вашего автомобиля. Если вы создадите свой собственный вспомогательный шкаф, вы будете знать, что он будет идеально подходить по индивидуальному заказу, и вы можете отделать его соответствующим материалом или краской, чтобы он идеально сочетался с интерьером вашего автомобиля.

Сколько времени займет сборка автомобильного сабвуфера?

Это сильно зависит от сложности вашей работы. Если вы строите простой кубический корпус для сабвуфера или простой клиновидный корпус, вы должны планировать, что это займет не более часа или около того. Если вы уже умеете строить вещи, это будет несложная работа и займет полчаса или меньше.

Корпус автомобильного сабвуфера (коробка) План проектирования

1- Планирование проекта корпуса сабвуфера

Это самый важный шаг.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Если вы не спланируете свой проект правильно, вы получите коробку, которая не подходит и не будет хорошо выглядеть. Вот шаги, которые вам нужно предпринять, чтобы придумать надежный план, который приведет к офигительному результату.

Выберите размер и количество динамиков

Это будет зависеть от выходной мощности вашего усилителя, а также от физических ограничений вашего автомобиля. У некоторых есть несколько динамиков (например, 4×12 или 2×12), а у некоторых всего один динамик в корпусе. Поскольку сабвуферы воспроизводят только исключительно низкочастотный звук, на самом деле нет необходимости в нескольких динамиках в корпусе. Один динамик сделает свою работу, но вы можете добавить больше динамиков, чтобы увеличить громкость вашего кабинета.

Один 12-дюймовый динамик не сможет воспроизвести слишком большую громкость, но 15-дюймовый динамик справится с этой задачей. Если вы решите использовать 12-дюймовый динамик, вам следует рассмотреть конструкцию кабинета 4×12 или 2×12.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео При выборе динамиков обратите внимание на рекомендуемый размер корпуса от производителя динамиков. Как только вы определитесь с размером и количеством колонок, наступит время для следующего этапа планирования!

Измерьте и еще раз измерьте

Решите, где будет стоять ваш шкаф, затем измерьте окружающее пространство рулеткой. Убедитесь, что ваши измерения точны до 16 дюймов. Как только вы измерили площадь и записали числа, сделайте это снова! Теперь у вас должно быть хорошее представление о том, насколько большим должен быть корпус вашего шкафа и какой формы он должен быть вырезан.

Сделайте набросок

Возьмите чистый лист бумаги и нарисуйте, как должен выглядеть ваш шкаф. . На чертеже не забудьте нанести размеры каждого измерения. Таким образом, когда вы режете дерево, вы будете уверены в своих резах, а получившийся корпус динамика должен соответствовать вашему чертежу (или, по крайней мере, быть достаточно близким).

2- Соберите все свои инструменты и материалы – контрольный список корпуса сабвуфера

Прежде чем делать что-либо еще, убедитесь, что у вас есть все необходимое для сборки корпуса сабвуфера.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Мало что может раздражать больше, чем выполнение такого проекта на полпути и понимание, что вам не хватает какой-то детали или инструмента. Не позволяйте этому случиться с вами, приобретите все, что вам нужно, и положите все это в одно место.

Вам понадобится:

  • 20-50 баксов (для покупки ваших материалов, не включая ваш динамик)
  • Ваш динамик
  • Колпачок разъема динамика A
  • Провод динамика от 6 до 10 футов
  • Достаточное количество деревянных панелей для письменного плана (древесноволокнистая плита 3/4” дешевая и хорошо работает)
  • Винты с полукруглой головкой (лучше всего из листового металла)
  • Лобзик и настольная пила (или дисковая пила)
  • Шурупы для гипсокартона 2”
  • Силиконовый герметик
  • Обычный столярный клей
  • Электродрель (с сверлами и насадками)
  • Незатвердевающий герметик (также называемый веревочным герметиком)
  • Материал отделки корпуса сабвуфера (краска, ковер и т.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео д.)

Теперь, когда у вас есть все материалы для проекта в одном месте, вы можете выполнять работу, не беспокоясь о том, что вам придется остановиться из-за того, что чего-то не хватает!

3- Сборка вспомогательного корпуса

Возьмите все свои планы с контрольным списком и заставьте их работать. Ниже приведены шаги по созданию собственного корпуса сабвуфера, после чего вы можете оформить его так, как считаете нужным. Вы действительно можете сделать дополнительный блок, которым будете гордиться.

Шаг 1. Вырежьте основные детали

Измерьте и вырежьте из купленных вами деревянных панелей основные части шкафа. Полезно, если вы можете использовать хорошее лезвие для электролобзика, новое и острое. Тупое лезвие затруднит прямые разрезы.

Шаг 2. Отметьте отверстие для динамика

Большинство динамиков поставляются с картонным или плотным бумажным шаблоном, который можно использовать для разметки диаметра отверстия для динамика.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео Если у вас не было шаблона, вы можете использовать циркуль, чтобы нарисовать идеальный круг на дереве, который станет лицевой стороной коробки.

Шаг 3. Создайте двойную толстую поверхность корпуса

Всегда полезно иметь 2 куска дерева для лицевой стороны корпуса сабвуфера, где вы вырезаете отверстие для динамика. Это хорошо для звука и дает вашим винтам больше мяса, чтобы захватить их, и закрепит ваш динамик намного лучше, чем цельный кусок дерева. Корпус сабвуфера также будет подвергаться сильному давлению со стороны мощного усилителя, управляющего вашим динамиком, поэтому удвойте древесину на секции отверстия динамика!

Теперь возьмите 2 одинаковых куска дерева и склейте их большим количеством столярного клея.

Шаг 4. Вырежьте область клеммы провода динамика

На задней стороне корпуса сабвуфера вырежьте форму чашки клеммы динамика. Убедитесь, что это точный размер и форма, иначе у вас будет щель, которая будет пропускать звук и выглядеть плохо.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Шаг 5. Завершение изготовления коробки из необработанного дерева

Теперь пришло время скрепить коробку винтами. Рекомендуется предварительно просверлить направляющие отверстия там, где вы знаете, куда входят шурупы, это поможет предотвратить расщепление древесины. Соедините все части вместе и прикрутите их друг к другу. Заделайте швы внутри коробки.

Шаг 6. Добавление финишного слоя

После изготовления коробки и вырезания отверстий для динамика и разъемов наступает время отделки поверхности коробки сабвуфера. Если вы решили покрасить его, нанесите краску и дайте ей высохнуть. Если вы отделываете ковер или ткань для салона автомобиля, прикрепите ее клеем и дайте ей высохнуть.

Шаг 7. Установите динамик и клеммную колодку

Теперь у вас есть пустая вспомогательная коробка, которая отлично смотрится с готовым пальто. Совместите чашку клеммы динамика с предварительно вырезанным отверстием и завинтите ее, убедившись, что загерметизировали заднюю часть чашки клеммы динамика там, где она соприкасается с деревом.Сабвуфер своими руками в машину чертежи: Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
