Построение полноценной системы автомобильного звука обычно начинается с фронтальных громкоговорителей. Именно они определяют качество и натуральность звучания, в том числе и на низких частотах. Об установке сабвуфера в машину задумываются, когда хочется чего-то большего: подчеркнуть глубину баса, усилить звуковое давление или даже получить новые физические ощущения. Причём необязательно покупать акустическую систему — её вполне реально сделать своими руками. Мы проведём вас подробно по этому процессу: от рассчёта короба до монтажа.
Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.
Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

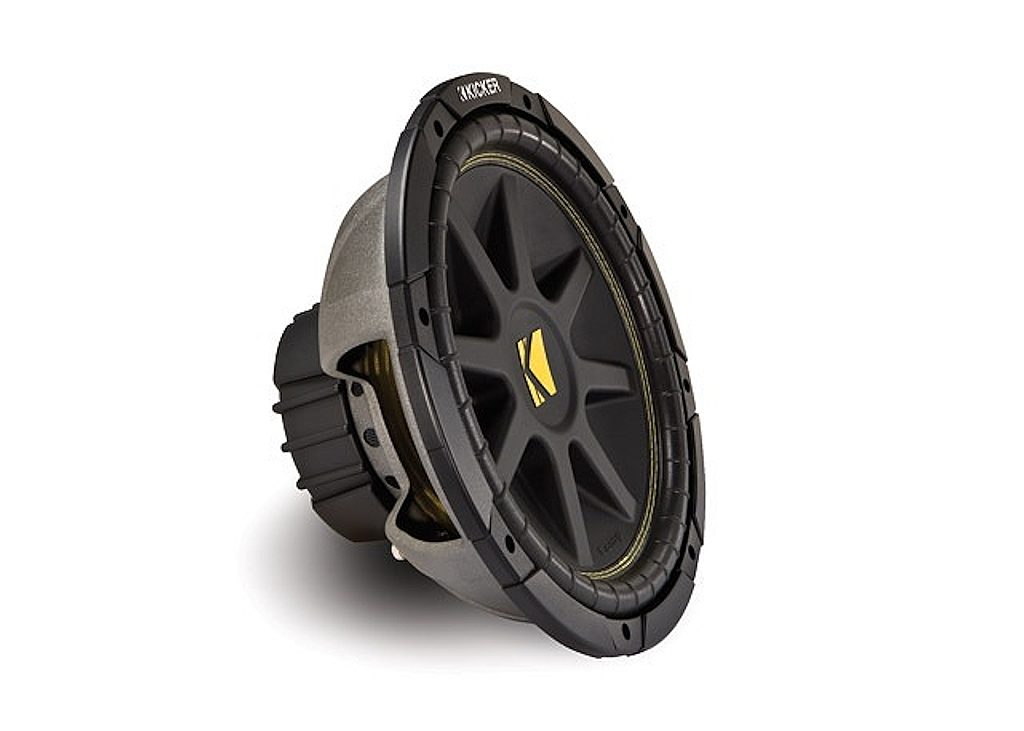

В сабвуферы устанавливают, как правило, электродинамические головкиПод действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.
Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:
Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.
Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.
Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.
Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.
Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.
| Класс автомобиля | Модель автомобиля | Количество и диаметр (в дюймах) НЧ динамиков |
| Малый класс | Mercedes А, Citroen C2, Volkswagen Polo, Peugeot 206, Mitsubishi Colt | 1х8, 2х6 |
| Компактный класс | BMW-1, Audi A3, Citroen C4, Mitsubishi Lancer | 1х10, 2х8 |
| Средний класс | Audi A4, Ford Mondeo, Volkswagen Bora, Opel Vectra, Volvo S60, BMW-3 | 1х10, 1х12, 2х10 |
| Бизнес-класс | Mercedes Е, BMW-5, Audi A6, Toyota Camry | 1х12, 2Х10, 2х12 |
| Класс люкс | Mercedes S, Audi A8, Volkswagen Phaeton, BMW-7, Bentley | 1х12, 2х12 |
| Внедорожники | 1х12, 2х12, 1х15 |
Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.
Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.
Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймовВсе сабвуферы делятся на активные и пассивные. Для работы пассивного нужен внешний усилитель мощности низкой частоты, тогда как в активный усилитель уже встроен. Активный сабвуфер подключают к линейному выходу источника сигнала. Пассивный — к выходу для колонок.
Совмещение в одном устройстве излучателя звука и усилителя — удобное решение. Покупая активный сабвуфер, владелец автомобиля получает законченное устройство, которое можно подключить к выходу магнитолы.
К сожалению, покупные активные сабвуферы редко комплектуются высококачественными усилителями, что объясняется как ограничениями в габаритах, так и стремлением производителей изготовить массовый продукт.
Звучание любого динамика улучшается, если его установить в корпус. Он необходим для согласования звуковых волн, излучаемых передней и тыльной поверхностью диффузора.

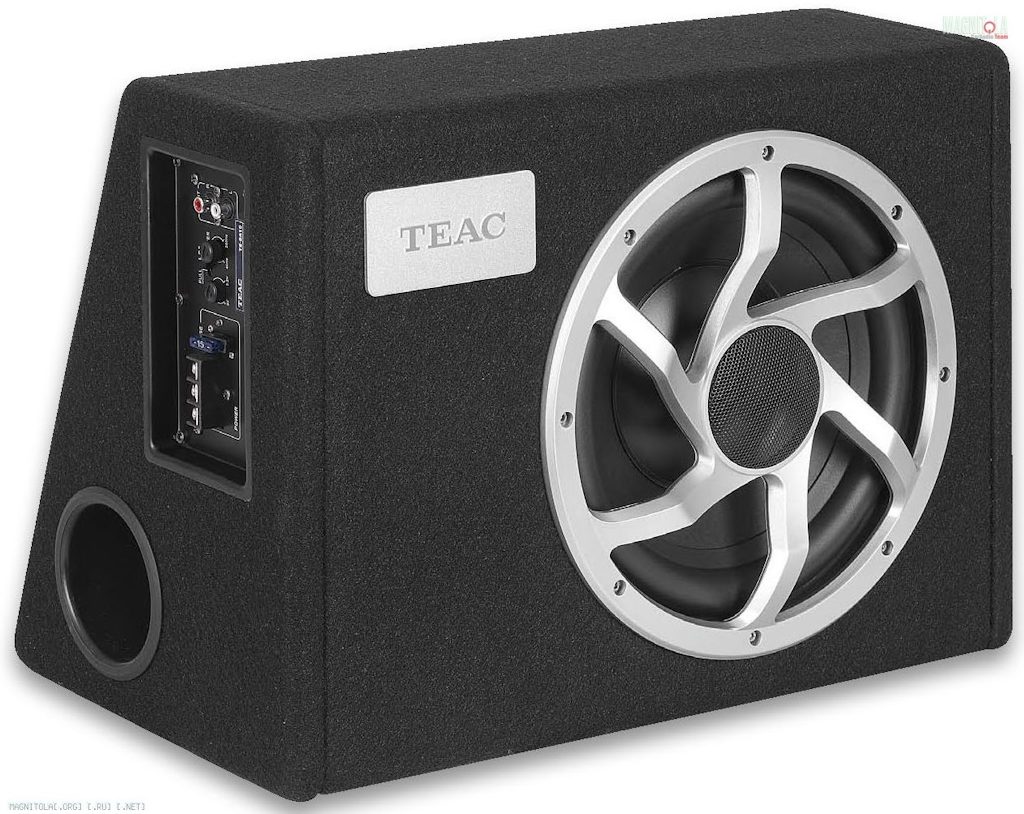

Как активные, так и пассивные корпусные сабвуферы — самые распространённые.
Как активные, так и пассивные корпусные сабвуферы — самые распространённыеПри изготовлении корпуса или по-другому короба используют различные акустические оформления, о которых чуть ниже.
Особняком среди корпусных колонок держатся плоские сабвуферы, предназначенные для установки под сидение автомобиля. Как правило, это активные малогабаритные устройства, чьи акустические параметры оставляют желать лучшего. Их устанавливают при дефиците свободного места в автомобиле.
Плоские сабвуферы устанавливают под сидение при дефиците свободного места в автомобилеСабвуфер без корпуса называют Free-Air или колонкой с открытым оформлением. Динамик такого устройства располагают на большом плоском экране, задача которого разграничить звуковые волны, излучаемые фронтальной и тыльной поверхностью диффузора.
Пример сабвуфера с открытым оформлением в автомобиле — динамик, установленный в заднюю полку. В то время как фронт его диффузора работает на салон, тыльная составляющая «остаётся» в багажнике. Для работы в этом режиме подходят динамики с добротностью 0,55—0,8.
Открытое оформление не получило массового распространения. Free-Air необходима жёсткая ровная площадка между хорошо изолированными друг от друга отсеками автомобиля. В современных транспортных средствах совокупность указанных условий практически не встречается. Приходится усиливать полку толстой плитой из МДФ или фанеры и принимать дополнительные меры для герметизации багажника.
Наиболее популярные оформления корпуса — закрытый ящик и фазоинвертор. Иногда фанаты автозвука выбирают бандпасс, пассивный излучатель или акустическую нагрузку.
Закрытый ящик — это корпус колонки, объём которого соизмерим с эквивалентным объёмом динамика.
Закрытый ящик — это корпус колонки, объём которого соизмерим с эквивалентным объёмом динамикаЕго достоинство — хорошее сопряжение с акустическими параметрами автомобильного салона. Недостаток — низкий КПД, что требует более высокой мощности усилителя.
Фазоинвертор конструктивно представляет собой отверстие в корпусе или встроенную внутрь него трубу (порт фазоинвертора), соединяющую внутренний объём с внешним пространством.
Фазоинвертор конструктивно представляет собой отверстие в корпусе или встроенную внутрь него трубу (порт фазоинвертора)В отличие от закрытого ящика, фазоинвертор не гасит колебания тыльной стороны диффузора, а дополняет ими основное излучение, увеличивая результирующую громкость звука.

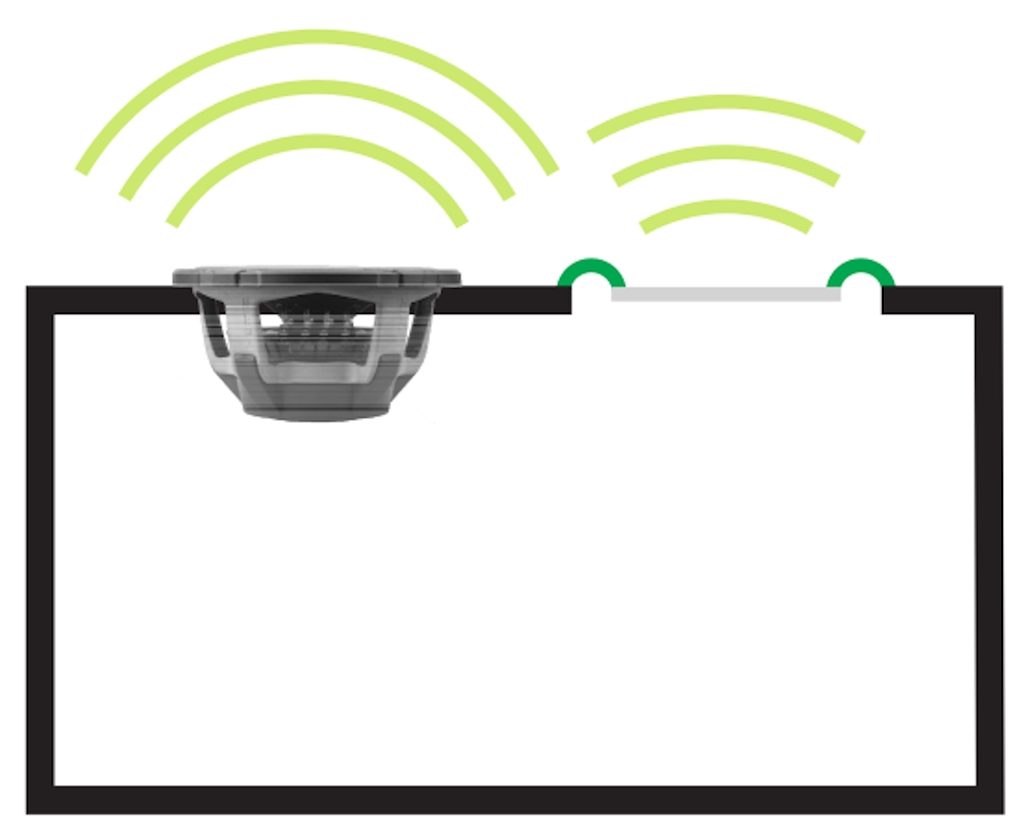

Пассивный излучатель — разновидность фазоинвертора. Роль фазового порта в этом случае исполняет либо специально созданная подвижная система, либо обычный динамик, не подключённый к усилителю.
Пассивный излучатель — разновидность фазоинвертораОдна из причин нелинейных искажений звука — несимметричная нагрузка на диффузор динамика, установленный в корпус. Перемещаясь наружу, мембрана испытывает минимальное сопротивление, тогда как в противоположном направлении ей противодействует упругость воздуха внутри корпуса.
В качестве акустической нагрузки, уравнивающей условия, используют плоские панели и рассеивателиАкустическое оформление полосового типа или бандпасс представляет собой корпус, разделённый надвое перегородкой, в которой установлен динамик. Обе стороны диффузора в такой системе работают на ограниченное пространство.
У бандпасса четвёртого порядка звук выходит наружу через один порт. Конструкции шестого порядка оборудованы двумя портами, восьмого — тремя.
Акустическое оформление полосового типа или бандпасс представляет собой корпус, разделённый надвое перегородкой, в которой установлен динамикБандпасс обеспечивает значительный прирост звукового давления в сравнении с закрытым ящиком и фазоинвертором. Но при этом полосовые колонки очень чувствительны к параметрам корпуса и сложны в изготовлении.
В замкнутом пространстве автомобиля мозг человека не в состоянии определить направление на источник низкочастотного звука. Поэтому, в отличие от динамиков средней и высокой частоты, место размещения сабвуфера не влияет на естественность звука и может быть любым. Но внушительную колонку куда попало не пристроишь. Экономя ограниченное пространство, её, как правило, прячут в багажник.
Вариантов расположения сабвуфера в багажнике седана или хэтчбека не так уж и много:
Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение. Выбирая такой вариант для седана, необходимо обеспечить акустическую связь багажника с салоном.
Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решениеСуммарная площадь отверстий между ними должна быть не меньше площади диффузора. Чтобы выполнить условие, возможно, понадобится «просветлить» полку: вырезать в ней дополнительное отверстие и замаскировать его сеткой или решёткой. То же самое относится и к варианту размещения сабвуфера в заднем крыле седана.
Суммарная площадь отверстий между багажником и салоном седана должна быть не меньше площади диффузораВ хэтчбеке и в универсале, где багажник не изолирован от салона, инсталляция диффузором назад работает лучше и даже может создать дополнительный прирост звукового давления. Сабвуфер в крыле обеспечивает более глубокий бас.
Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук, поскольку динамик работает непосредственно в салон.
Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звукРазмер «окна» для динамика не должен быть меньше площади диффузора. Корпус сабвуфера устанавливают как можно плотнее к спинке сидения, «утечка» звука через щели влияет на качество его воспроизведения.
Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение. Динамик, как и в случае с подлокотником, работает в салон. Кроме того, заднее стекло выступает в роли акустической нагрузки, обеспечивая дополнительное усиление низких частот.
Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решениеДинамик сабвуфера в полу багажника (в нише запаски) хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот. При этом следует позаботиться о защите головки и придумать, куда пристроить запасное колесо.
Динамик сабвуфера в полу багажника хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частотАкустические системы, в том числе и сабвуферы, рассчитывают с помощью компьютерных программ. Наиболее часто используют «WinISD» и «JBL Speakershop».
Исходные данные для расчётов — технические характеристики динамиков из встроенных в программы баз данных, или введённые вручную. Как минимум необходимо задать основные, о которых упоминалось выше.
Софт также позволяет вести расчёты в «противоположном направлении», подобрать динамик, который обеспечит наилучшую отдачу при заданных параметрах корпуса.
Наиболее простые акустические формы, такие как закрытый ящик и фазоинвертор, не требуют высокой точности. Их можно рассчитать вручную с помощью формул.
Цель расчёта — основываясь на исходных данных (трёх основных параметрах динамика) подобрать внутренний объём колонки.
Если отношение паспортного значения резонансной частоты (Fs) к добротности (Qts) меньше 100, такой динамик лучше не устанавливать в закрытый ящик.
Запертый в корпусе закрытого ящика воздух, сжимаясь под действием диффузора, увеличивает жёсткость подвеса. В результате резонансная частота и добротность акустической системы возрастает.
Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика приведена на рисунке.
Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамикаКак следует из формул, если объём корпуса равен эквивалентному, значения параметров возрастают в 1,4 раза, и вдвое, когда объём закрытого ящика втрое меньше Vas.
Подбирая с помощью формул допустимый объем корпуса, стремятся, чтобы резонансная частота колонки (Fc) не превышала 50 Гц, а добротность (Qtc) была близка к 0,7.
Для этого акустического оформления выбирают динамики с добротностью 0,3—0,5 и отношением резонансной частоты к добротности не мене 50. Кроме объёма сабвуфера, вычисляют параметры (площадь сечения, диаметр и длину трубы) порта фазоинвертора.
Параметры короба подбирают по тем же формулам, что и в случае с закрытым ящиком, но при этом ориентируются на добротность колонки (Qtc) в пределах 0,6—0,65.
Параметры порта рассчитывают, опираясь на значение частоты настройки фазоинвертора (Fb) выбранной равной резонансной частоте динамика (Fs) или немного меньше. Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора показаны на рисунке.

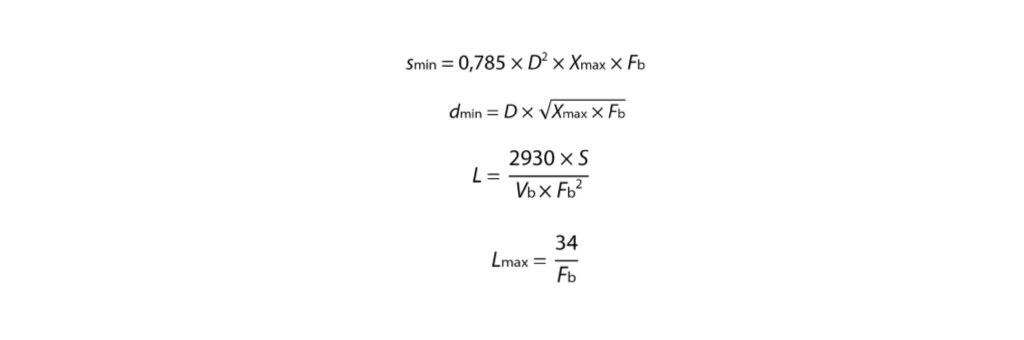

Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертораВ приведённых формулах:
Расчётная длина фазоинвертора может получиться больше рекомендованного максимального значения. Уменьшить практическую длину можно несколькими способами.
Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра фазоинвертора. Фланцы на конце трубы ещё больше усиливают эффект.
Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки.
Использование порта в виде усечённого конуса круглого или прямоугольного сечения поможет уменьшить длину фазоинвертора до 35%. Конфигурация в виде песочных часов — до 40%.
Главные требования к корпусу любой акустической колонки — жёсткость и герметичность. Распространённый материал для корпуса сабвуфера — ДСП, МДФ или фанера толщиной 15—18 мм. В некоторых случаях для повышения прочности корпусов простой формы внутри их устанавливают распорки и рёбра жёсткости.
Герметизация корпуса — способ снижения паразитных вибраций и устранения посторонней акустической связи между внутренним и внешним пространством. Собирая корпус, стыки панелей промазывают эластичным клеем или обрабатывают герметиком. Динамик устанавливают на мягкую упругую прокладку, изолируя от крепежа шайбами из аналогичного материала.
Существенно повышает стойкость к вибрациям использование для сборки корпуса многослойных материалов, например, двух жёстких слоёв, разделённых вибропоглощающей прослойкой. Более простое, но значительно менее эффективное решение — обработка внутренних поверхностей мастиками или оклейка листовым материалом. Чтобы сравниться по способности гасить колебания с трёхслойной конструкцией, толщина демпфирующего слоя должна быть не меньше, чем толщина стенки колонки.

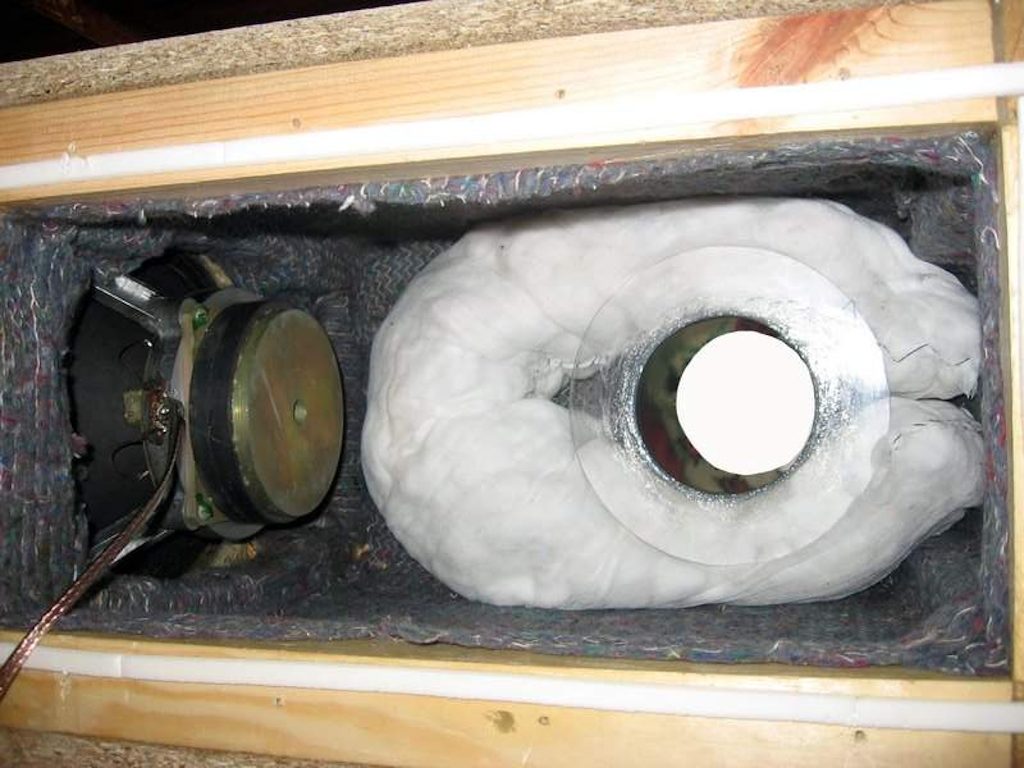

Наполнение пространства сабвуфера звукопоглощающим материалом плотностью 20—25 г/л эквивалентно увеличению его внутреннего объёма на 25—30%. Для этой цели используют синтепон, крупнопористый поролон и пр.
Наполнение пространства сабвуфера звукопоглощающим материалом эквивалентно увеличению его внутреннего объёма на 25—30%В закрытом ящике звукопоглотителем заполняют около 60% объёма за динамиком. Для фазоинвертора достаточно оклеить слоем 20—30 мм заднюю (исключая место вблизи фазоинвертора) и боковые стенки. В бандпассах этот метод обычно не используют.
Рассчитав внутренний объём корпуса сабвуфера, подбирают материал для изготовления, создают чертёж и определяют размеры деталей, учитывая толщину как основного материала, так и демпфирующего слоя. Разобраться помогут онлайн-калькуляторы, которые можно найти в интернете.
Минимальный набор инструментов для работы:
Кроме основного материала, потребуется:

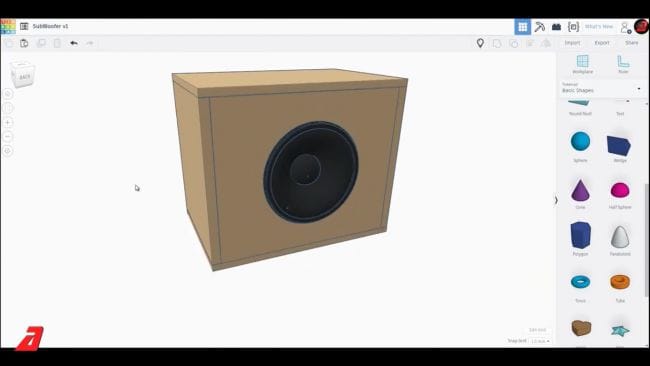

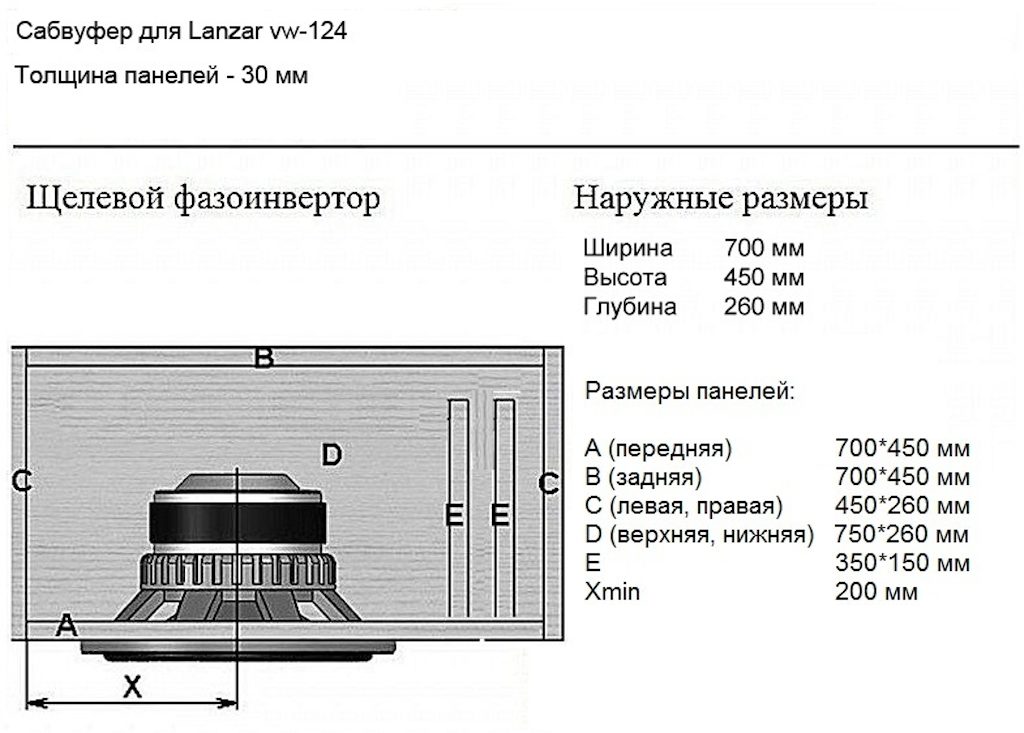

Чертёж необходим для наглядного размеров деталей и порядка сборки
Выпилите отверстия под динамик и порт фазоинвертора
Закрепите трубу фазоинвертора на внутренней поверхности передней панели
Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов
В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом
Обработайте поверхность сабвуфера: ошкурьте и окрасьте или оклейте карпетомВ отличие от закрытого ящика, занимающего в багажнике много полезного места, стелс (невидимый) сабвуфер устанавливают в нишу крыла или запасного колеса.
Объем корпуса стелс рассчитывают таким же образом, как и любого другого. Его отличие в нестандартной форме, позволяющей «спрятать» колонку в неиспользуемом пространстве.
Кроме перечисленного выше, для изготовления «невидимого» корпуса понадобится:
Оклейте внутреннюю поверхность места, где будет установлен сабвуфер двумя слоями монтажного скотча
Промазывая эпоксидным клеем, наложите поверх скотча внахлёст слоями куски стеклоткани
Проклейте стык нижней и задней панели стеклотканью
Соберите корпус сабвуфера, используя промежуточные крепления и распорки
Изготовьте переднюю панель сабвуфераДля подключения к усилителю пассивного сабвуфера в качестве акустических используют те же марки проводов, что и для питания усилителя.
Сабвуфер — очень энергоёмкий компонент системы, к тому же обладающий малым сопротивлением не более 4 Ом. Ток на выходе усилителя может достигать десятков и даже сотни ампер. В этом случае значительно возрастают потери в проводке, влияющие на громкость и качество звука. Чем больше сопротивление провода, тем большая часть мощности усилителя тратится на его разогрев и не доходит до динамика.
Поэтому в отличие от акустических систем средней частоты, сабвуфер требует более толстых проводов. Нижний предел сечения 4 мм2, но лучше не скупиться и подключить проводами с вдвое большим сечением, 8 мм2, а если провод длинный, то до 25 мм2.
Схема подключения сабвуфера зависит от усилителя. К одноканальному низкочастотная колонка подключается так же, как и все остальные, к положительному и отрицательному выводам. К двухканальному — по мостовой схеме, используя положительные клеммы каждого канала.
Мостовая схема подключения сабвуфера к выходу двухканального усилителяВсе работы по подключению сабвуфера следует производить, предварительно отключив аккумулятор автомобиля.
Изготовление и подключение автомобильного сабвуфера своими руками дело непростое, но посильное любому, кто хочет превратить автомобиль в концертный зал на колёсах. Всё, что для этого нужно — желание, внимание и терпения.
Низкочастотная акустическая система, установленная в автомобиле, позволяет обогатить палитру звука насыщенными басовыми нотами. Музыка становится глубокой и объёмной. Штатная звуковая система не обеспечивает такого качества звучания, поэтому многие владельцы оборудуют свои машины басовой колонкой. Такая конструкция предназначена только для воспроизведения низких частот, поэтому высокочастотная составляющая обрезается фильтров-кроссовером. Низкочастотная колонка имеет большие размеры, поэтому местом для её размещения обычно выбирается багажный отсек. Автомобиль можно оснастить промышленной системой, но большинство предпочитает сделать устройство самостоятельно.Тип громкоговорителя и его диаметр определяет размеры низкочастотной акустической системы.
Самодельный сабвуфер в машину своими руками может иметь пассивную или активную конструкцию. В первом случае это будет корпус с установленным динамиком. Для того чтобы получить звук высокого качества для пассивной колонки потребуется усилитель низкой частоты. Активная система оборудована встроенным усилителем со всеми фильтрами и регулировками.
При изготовлении саба своими руками в машину сначала потребуется корпус. Его размеры и конструкция зависят от динамика и выбранной модификации. В низкочастотной акустике применяются три вида колонок:
Закрытый ящик может иметь прямоугольную конструкцию, форму трапеции, со скошенной стенкой, или цилиндр. Низкочастотные колонки в виде цилиндра для самостоятельного изготовления не применяются из-за технических трудностей. Проще всего сделать обычный ящик. Размер такой конструкции определяется диаметром динамической головки. Эта величина обычно измеряется в дюймах и каждому размеру динамика должен соответствовать определённый объем ящика в литрах. Для разных размеров динамиков потребуется следующий объём закрытого ящика:
Существуют динамики 18 дюймов, но из-за больших размеров корпуса они, в автомобилях, применяются крайне редко. Как самому сделать недорогой саб в машину. Колонка закрытого типа обладает важными преимуществами перед другими устройствами.
Недостатком простой конструкции в виде закрытого ящика является самый низкий КПД. При изготовлении закрытого ящика прямоугольной конфигурации очень просто вырезать все детали конструкции. Сложным может оказаться только изготовление круглого отверстия под громкоговоритель. При расчёте объёма акустики нужно иметь в виду, что площадь занимаемая динамиком в этот параметр не входит. Так для громкоговорителя 8 дюймов вычисляется объём занимаемый динамиком и к нему добавляется 10 литров. Самому сделать сабвуфер в авто несложно, но нужно соблюдать некоторые рекомендации.
Легче всего сделать своими руками саб в машину без усилителя. Для этого не требуется знания радиотехники, так исключается самостоятельная сборка и регулировка усилителя. Для изготовления пассивной низкочастотной колонки, кроме громкоговорителя, потребуются следующие детали:
После выбора и покупки динамика можно делать корпус. Чаще всего в качестве материала для изготовления корпуса акустических колонок используется многослойная фанера или МДФ. Толщина стенок должна быть не менее 18 мм, чтобы избежать гулкого резонирующего звука. Фанеру такой толщины найти сложно, поэтому выбор МДФ будет оптимальным решением. Материал легко обрабатывается, а отдельные элементы хорошо соединяются саморезами.
Переднюю стенку нужно сделать из двух пластин. Чтобы увеличить жёсткость конструкции все кромки, перед вворачиванием шурупов, нужно промазать клеем.Габариты магнита, у разных типов динамиков, могут отличаться, поэтому размер корпуса определяется габаритами громкоговорителя. Для того чтобы ящик был более прочным собирать сабвуфер своими руками в машину, лучше на брусках 25 Х 25 мм.После завершения работ по сборке ящика все швы нужно обработать силиконовым герметиком.
Самодельные сабвуферы для авто могут быть сделаны с акустическим фазоинвертором или по схеме бандпасс. Корпуса для таких акустических колонок имеют сложную конструкцию и при расчёте применяются специальные формулы. Колонка с акустическим фазоинвертором имеет размер примерно в два раза больший, чем закрытый ящик. Несмотря на высокий КПД, звучание низких частот получается не такое чёткое и бас немного расплывается.
Как самому собрать сабвуфер в машину. Установку динамика на переднюю стенку корпуса нужно выполнять на болтах с гайками и шайбами гровера. Саморезы для этого не годятся, так как в процессе работы, от сильной вибрации, они будут самопроизвольно выворачиваться. Когда саб своими руками для авто полностью сделан, нужно заполнить внутренний объём колонки акустическим демпфером. В качестве материала можно использовать обычную вату или синтепон. Чтобы мелкие волокна не попали внутрь подвижной системы громкоговорителя, наполнитель лучше поместить в марлевый мешок. На боковой или задней стенке корпуса вырезается круглое отверстие для установки стандартной колодки с внешними клеммами. После её установки внутренние края заполняются герметиком.
При использовании громкоговорителей небольшого диаметра, в багажный отсек автомобиля можно установить колонку с двумя динамическими головками. Следует знать, что корпус колонки должен быть полностью закрыт и в нём не должно быть никаких отверстий или щелей. На контакты динамика и колодки припаиваются отрезки соединительного провода. Это должен быть специальный акустический кабель большого диаметра.Готовую колонку можно оклеить синтетическим материалом карпет. Сделать недорогой саб в машину своими руками можно быстро и с минимальными затратами.
Акустический усилитель в автомобиле позволяет обеспечить воспроизведение низких частот в высоком качестве. Чтобы сделать сабвуфер в машину своими руками, нужно выбрать динамик, тип корпуса, а также учесть все нюансы по сборке устройства.
Содержание
[ Раскрыть]
[ Скрыть]
Выполняя сборку небольшого акустического сабвуфера первое, что надо делать — определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.
Канал «Flexing Studio» рассказал о выборе технических параметров для автомобильного акустического оборудования.
Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:
Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.
Прежде чем устанавливать саб для акустической системы в авто, надо определиться с его видом. На сегодня различается два тип устройств — активные и пассивные. Первые оборудуются встроенной системой звукоусиливающего тракта, а также обладают возможностью регулировки баланса частот — эквалайзером. Благодаря использованию усилительного устройства такие сабвуферы не нуждаются в мощностных характеристиках штатной аудиосистемы. Динамик самостоятельно раскачает колонки до нужного значения.
К основным особенностям надо отнести и высокую надежность устройства. Это достигается благодаря заводской компоновки, а также инженерного расчета, присущего для производителей сабов. Если в приоритете приобрести качественное устройство, которое прослужит не один год, то рекомендуется выбрать активный вариант.
Такие сабвуферы обладают недостатками:
Пассивный тип устройств отличается от активного тем, что в нем не реализован встроенный усилитель, а также отсутствует возможность корректирования частотного диапазона. Комплектация такого сабвуфера включает в себя только колонку и корпус, в который она устанавливается. Но и качество исполнения последнего не будет на высшем уровне. Рекомендуется приобрести более мощный динамик.
Отсутствие элементов управления рассматривается, как достоинство для проигрывания треков. Поскольку нет искажений, которые может добавить дополнительная электроника, точных результатов позволит добиться подстройка звуковых характеристик.
Канал «Sundown Russia» подробно сравнил все характеристики, преимущества и недостатки акустических приспособлений открытого и закрытого типа.
Активный тип устройств располагается почти в любом месте. Но от расположения пассивного сабвуфера зависит качество воспроизводимого баса и музыки в целом.
Допускается несколько мест для монтажа динамиков, они описаны в таблице.
| Установка | Особенности |
| В центральной части салона, впереди | Этот вариант оптимальный, если требуется связать устройство с фронтальными колонками. Такое место монтажа позволит обеспечить высокий уровень воспроизведения аудиофайлов. Но в большинстве современных машин свободного пространства впереди для установки сабвуфера нет. Такой вариант более актуален для внедорожников или микроавтобусов |
| В багажном отсеке, направив сам динамик вперед | Такой способ установки популярен среди наших соотечественников. Он подходит для всех типов автомобилей |
| В багажном отделении, но направив колонку назад | Хороший вариант для машин, выполненных в кузове хэтчбек. Благодаря данному типу расположения звуковая волна при воспроизведении не будет встречать препятствия на пути. Установка саба в багажном отсеке назад не подойдет для транспортных средств, выполненных в кузове купе или седан. В результате звук деформируется, что связано со спецификой конструкции отделения |
| Под сиденье, на полу автомобиля | Неплохой вариант, если надо спрятать устройство, но востребованностью среди автовладельцев не пользуется. Сам саб располагается на одном уровне с полом. А в результате установки под креслом звуковые волны встречают различные преграды на пути |
| На задней полке в салоне автомобиля | Такой вариант размещения оптимально подойдет для всех транспортных средств, независимо от кузова. Основное условие для этого — полка должна быть широкой и прочной. Так она сможет выдерживать низкочастотные басы и не искажать качество звука |
Выбирая место для монтажа сабвуфера, нужно произвести точный расчет, это позволит понять, насколько безопасной будет энергия низких частот для окружающих приспособлений. Это важно, поскольку резонанс от короба устройства нанесет повреждения не только месту монтажа, но и другим элементам кузова, например, стеклам.
Чтобы сделать компактный саб, надо рассчитать объем корпуса, а также выбрать материал, из которого он изготовляется. При разработке допускается использование готовых чертежей и схем, взятых с интернета.
Канал «Школа Автозвука Сергея Туманова» подробно рассказал о проектировании коробок для автомобильных акустических устройств.
Объем коробки считается основной характеристикой, которая определяет качество звучания колонок в сабе. Для расчета этого показателя можно воспользоваться двумя методами — с применением специального программного обеспечения либо вручную. В качестве утилит применяется ПО Winisd либо JBL SpeakerShop. Такой софт позволит определить оптимальные размеры устройства и объем корпуса для конкретной модели транспортного средства. Также программы смогут произвести расчет габаритов всех компонентов, которые используются для сборки, с учетом этих данных производится изготовление устройства.
Для вычисления объема корпуса надо воспользоваться формулой V=H*L*A, описание основных значений:
Корпус устройства должен соответствовать динамическим законам акустики, это обеспечит максимально насыщенный и четкий звук. Для производства различных видов коробов понадобятся разные материалы. Чтобы устройство обеспечивало плотное звучание и позволило его изолировать, можно использовать ДСП либо многослойную фанеру. К основным достоинствам таких материалов относится доступная стоимость, а также простота обработки. ДСП и фанера прочны и позволяют сделать качественную изоляцию.
Толщина материала для производства короба сабвуфера составит 3 см.
Для сборки самодельного акустического устройства перед изготовлением надо определиться с типом корпуса. Существует несколько вариантов видов коробок.
Чертеж для создания закрытого корпуса сабвуфераДля изготовления короба потребуется ДСП, толщина материала составит 2,3 см, а для боковых стенок понадобятся доски по 2 см.
Процесс изготовления:
Чтобы собрать корпус, потребуется:
Графический чертеж для изготовления корпуса саба с фазоинверторным устройствомПроцедура разработки выполняется так:
При создании такого короба можно ошибиться в расчетах, его изготовлением лучше заниматься автовладельцам, имеющим опыт в этом. Для конструирования модели корпуса рекомендуется воспользоваться специальным программным обеспечением. Непосредственно процедура сборки выполняется так же, как в описанных выше инструкциях.
Схематическое устройство корпуса бандпасса сабвуфераНо надо учитывать нюансы:
Вариант изготовления сабвуфера БП6 является сложным в плане сборки и проведения расчетов.
Графический рисунок для создания корпуса саба БП6Он позволяет выдавать качественный звук, как бадпасс четвертого порядка, но частотный диапазон выше. Коэффициент полезного действия устройства, а также мощностные параметры вычисляются с использованием программного обеспечения. Все характеристики подбираются в соответствии с предпочтениями автовладельца. В целом конструкция короба сложнее по сравнению с закрытым ящиком и фазоинвертором.
Особенности сборки устройства:
Для изготовления корпуса такого типа потребуется:
Перед изготовлением короба надо определиться с местом установки саба. Из багажного отделения требуется убрать все инструменты и вещи, чтобы полностью его освободить. Затем выполняется демонтаж обшивки в отсеке. Ее надо осторожно удалить в месте, где устанавливается сабвуфер.
Простая схема с размерами для создания акустического устройства типа СтелсПроцедура изготовления выполняется так:
При подсоединении устройства к акустической системе надо подготовить:

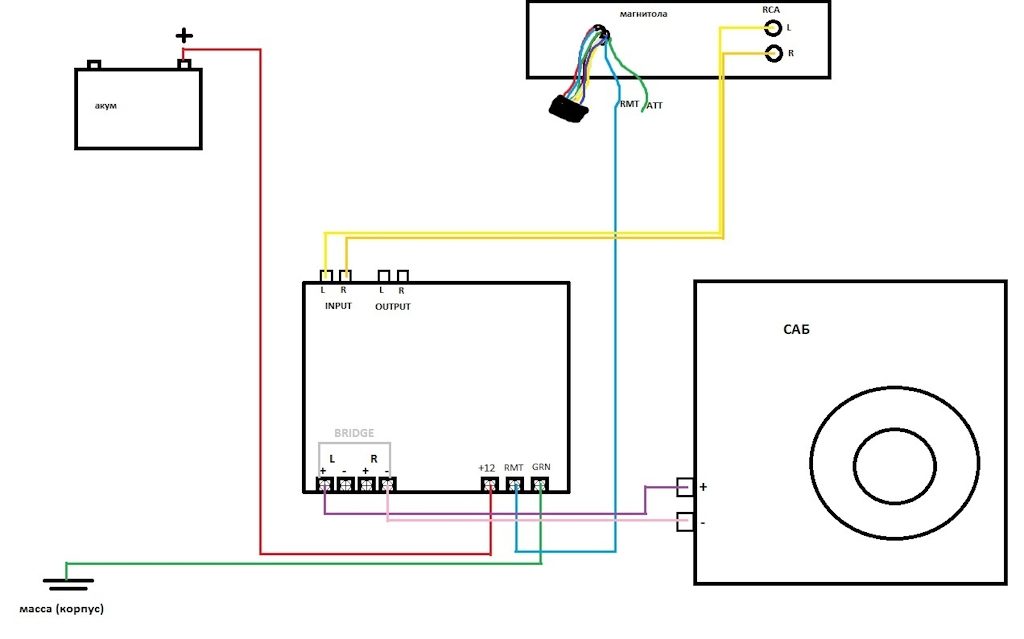

Карта подсоединения кабелей сабвуфераДля подключения проводников используется такая схема:
Нюансы, которые надо учитывать при установке и подключении устройства:
Фото самодельных сабов.
Акустическое устройство, установленное в багажном отделении
Готовый сабвуфер в корпусе, обшитом карпетом
Мощный динамик в коробе, занимающем весь багажный отсекКанал «AVTO CLASS» привел образец самостоятельного создания акустического устройства и перемотки колонок, выпущенных при СССР.
Загрузка …Всем привет! Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.
В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.
Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.
Давайте обо всем будет говорить по соответствующему порядку. Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.
Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.
Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.
Можно выделить несколько основных вариантов динамиков:
Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.
Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.
Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.
Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.
Следующим шагом будет создание проекта будущего саба. Перед тем как собрать корпус, рекомендуется выполнить некоторые расчеты. Что-то можете подсмотреть на видео, изучить опыт изготовления сабов другими автолюбителями.
Но все же правильно делать проект конкретно под свои параметры динамиков и автомобиля. Для таких целей существует даже специальная практически профессиональная программа. Называется от Win ISD. В нее вносятся некоторые параметры, в результате чего вы получаете на выход проект оптимального саба.
Вам следует знать о:
Если вы используете стандартные динамики, то некоторые параметры уже заданы и вносить их не нужно. Поиском нужной информации можно заняться через сайт производителя, найти данные в сети и посмотреть, что указано на упаковке. Если вы заказали какой-то непонятный динамик из Китая, информацию по нему можно и не найти.
При этом ключевым параметром считается именно добротность динамика, которая обозначается как Qts. Этот параметр служит для описания эффективности динамика в условиях резонансных частот. Когда вы введете все указанные параметры, программа выдаст вам в качестве ответа один тип ящика под саб. Всего существует 3 варианта, каждый из которых имеет свои сильные и слабые стороны.
Ящики бывают:
Первый вариант наиболее простой в плане изготовления и создания проекта. Но показатели КПД низкие. Тут также важно соблюдать жесткие требования по герметичности короба.
Два остальных более качественные в плане звучания, но вот сделать их самому крайне проблематично.
Работая через программу, вам потребуется создать новый проект для своего будущего саба.
Последовательность операций примерно следующая:
Меняя параметры, будет параллельно меняться график с частотами. Следует постараться сделать так, чтобы на частоте от 25 до 35 Гц график пересекал линию -3 дБ, затем следует по линии до 0 дБ, а затем движется вниз при частоте от 150 до 200 Гц.
В качестве материалов для изготовления самодельного сабвуфера в большинстве случаев используется фанера, листы ДСП. Крайне редко автомобилисты решаются задействовать древесину.
Чтобы получить изогнутые поверхности, отлично подойдет стеклоткань. С ней работать не сложно. Нужно лишь создать макет и выклеивать слоями до получения нужной формы.
Если вы работали с программой, то получите максимально точные размеры. Крайне важно делать короб в строгом соответствии с этими размерными параметрами. Иначе смысл в использовании софта пропадает сам собой. С таким же успехом можно на глаз сделать коробку и засунуть в нее динамики.
Сборка выполняется с использованием клея, саморезов и других элементов крепления. Позаботьтесь о герметичности короба, чтобы избежать конденсирования влаги на динамике. Швы обязательно обработайте с помощью герметиков. Стенки дополнительно стоит покрыть специальным нитролаком. Его используют в мебельном производстве, потому купить такой лак не составит большого труда.
Когда корпус будет готов, обтяните или обшейте его каким-нибудь декоративным материалом. Здесь отлично подойдет натуральная кожа, кожзаменитель, мебельная ткань, ковролин. Простая покраска также возможна, но обтяжка улучшает герметичность и повышает качество работы саба.
Установка и подключение осуществляется согласно вашей конкретной схеме. Тут уже все зависит от используемого динамика, их количества, места расположения сабвуфера и прочих нюансов. Если сомневаетесь в правильности установки, обратитесь к знакомым электрикам.
Грамотное самостоятельное создание сабвуфера для автомобиля требует определенных навыков, сбора информации и объединения всех данных в единой базе. В этом плане конечно крайне удобно работать через указанную компьютерную программу. А вот действовать вслепую и использовать чужие чертежи при разных динамиках не советую.
Всем спасибо за ваше внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям! Вам не сложно, а для нас это очень важно.
Поэтапные шаги здесь в принципе универсальны и могут быть использованы для сборки какого-нибудь саба побольше.
Это у нас: перед, зад, верх, низ и бока:
Сверлиться будем коронкой диаметром 54 мм (как всегда, нужного размера нет), а это на 9 мм больше, поэтому была сделана 3d модель, которая, во-первых, поможет соединить отверстие с трубой, а во-вторых, сгладить течение воздуха.
Кстати, если коробка большая, необходимо вклеить дополнительные перегородки для жесткости. Далее устанавливаем сам динамик, проводим провода, устанавливаем блок с усилителем, подключаемся к динамику и устанавливаем фазоинвертор (его можно вклеить либо на термоклей, либо на силикон).
Видео:
Всем привет! В этой статье будут подробно описаны все этапы изготовления активного сабвуфера, приведены расчёты корпуса, список деталей, материалов и необходимых инструментов. Проект получился очень интересным, будет полезен тем, кто хочет хорошую акустическую систему для своего дома, следую пошаговой инструкции, вы сможете изготовить её своими руками, при наличии необходимого инструмента, итак, начнём!
Основная цель этого проекта заключалась в том, чтобы создать сабвуфер, который выделялся бы низкими частотами и имел встроенный усилитель, способный питать два других динамика в небольшом корпусе. Для расчёта параметров корпуса сабвуфера, была использована программа WinISD. Для достижения наилучших результатов автор использовал сабвуфер Tang Band и готовый усилитель 2.1. Как видно из графика, корпус настроен на 43 Гц и имеет F3 около 37 Гц, что довольно удивительно, учитывая цену низкочастотного динамика и компактного корпуса, в котором он нуждается.

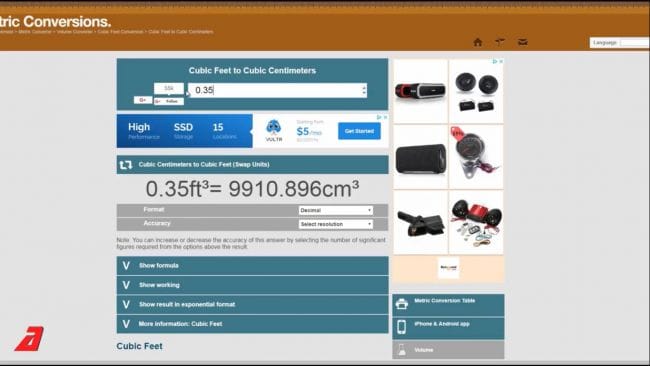

Ниже можно скачать файлы со всеми расчётами и необходимыми размерами. Так же есть шаблон панели управления, который вы можете распечатать и приклеить на корпус, чтобы точно сделать все необходимые отверстия.
Если вы посмотрите видео в конце статьи, то можете заметить что в схеме соединений меньше компонентов. Автор сделал это, чтобы уменьшить количество используемых компонентов и упростить общий процесс сборки сабвуфера. Автор также использовал аналогичный усилитель со встроенным Bluetooth, что бы не покупать для этого отдельный модуль. Ниже вы найдете полный список деталей и инструментов, использованных для сборки. Обратите внимание, что на все детали я оставил ссылки, где их можно приобрести!
Для изготовления корпуса сабуфера были использованы МДФ толщиной 12 мм и 6 мм, а так же 4 мм фанера для панели управления.
После изучения представленных схем, мы можем начать сборку. Чтобы точно вырезать заготовки из МДФ, автор использую циркулярную пилу, если у вас такого оборудования нет в наличии, можно использовать лобзик, а края полученных заготовок отшлифовать наждачной бумагой!
Чтобы вырезать окошко для панели управления усилителя, автор сначала разметил место где он будет установлен, затем просверлил четыре отверстия в каждом углу, для того что бы процесс пила был аккуратным и не повредить углы. Затем лобзиком отрезал как можно ближе к линии. Здесь нет необходимости быть точным, важно лишь, чтобы опорная панель усилителя находилась на краю. Так же необходимо вырезать отверстие для фазоинвертора, сделать это можно коронкой по дереву на 64 мм (2 1/2 «), главное что бы фазоинвертор плотно заходил в отверстие!
Как только боковые панели были вырезаны, автор приклеил фазонвертор на место. Изготовил он его из канализационной ПВХ трубы, так как заводского под рукой не было, поэтому установил фазоинвертор на месте перед сборкой и покраской корпуса. Можно приобрести и готовый фазоинвертор и установить его после сборки корпуса.
Автор также вырезал отверстие для сабвуфера с углублением для скрытого монтажа, но если у вас нет желание делать углубление, то можно обойтись и без него, страшного в этом ни чего нет!
Теперь нужно собрать все детали корпуса вместе. Автор использовал клей ПВА, сборку нужно производить аккуратно, что бы все углы были максимально ровными. Так же, необходимо вырезать подставки для фазоинвертора, обратите внимание что в схеме их нет, так как планировалось использование готового фазоинвертора.
Для лучшей адгезии рекомендуется скреплять корпус вместе, пока клей высыхает.
Вы также, вероятно, заметили, что автор приклеил опорные элементы задней панели вдоль задней кромки корпуса, но поскольку был изменён дизайн динамика, вам нужно будет обрезать заднюю панель большего размера, пропустить опорные элементы панели и прикрутить заднюю панель напрямую, в корпус.
После того как клей полностью высохнет, можно приступать к шлифовки поверхности, автор использовал шлифовальную машинку, но обойтись можно и наждачной бумагой, только в последнем случае, процесс займёт не мало времени.
Так же автор закруглил края, в результате получилось очень красиво, но можно и оставить их ровными, это повлияет лишь на внешний вид!
Обратите внимание, что задняя панель расположена не так, как в планах сборки. В составленных планах вы можете видеть, что нет опорных элементов панели, что упрощает процесс сборки, так что задняя панель может быть прикручена непосредственно к корпусу.
Автор решил просверлить зенковки на задней панели, чтобы винты были на одном уровне. Затем поместил заднюю панель на место и просверлил отверстия для винтов. Обратите внимание, что сначала нужно просверлить сверлом меньшего диаметра, а затем использовать сверло большего диаметра, чтобы винты не вгрызались в заднюю панель, а только зажимали ее.
Затем были просверлены отверстия для входного гнезда AUX и клемм динамика. Автор также просверлил отверстия для резиновых ножек и закрутил 4 винта, чтобы они служили временными подставками.
А нанес несколько легких слоев серой грунтовки на поверхность. Когда грунтовка полностью высохла, отшлифовал ее шлифовальной губкой с зернистостью 600 для лучшей адгезии краски. Рекомендуется еще раз обезжирить поверхность перед покраской.
Автор использовал матовую черную аэрозольную краску, для того что бы процесс высыхания проходил быстрее, можно обдуть поверхность строительным феном, ну лил оставить в тёплом проветриваемом месте!
Что бы сделать панель управления, скачайте схему по ссылке в начале статьи, и последний файл, чтобы вырезать шаблон. Дважды проверьте линейкой, что измерения правильны на шаблоне, как только вы распечатаете его. Возможно, вам придется изменить размер изображения, чтобы получить правильный размер.
Просто вырежьте шаблон и приклейте его на кусок фанеры. Отметьте отверстия шилом или керном, используя мелкое сверло, просверлить все отверстия. Затем постепенно используйте сверла большего диаметра, где это необходимо, чтобы избежать сколов. Когда отверстия просверлены, снимите шаблон и зашлифуйте его.

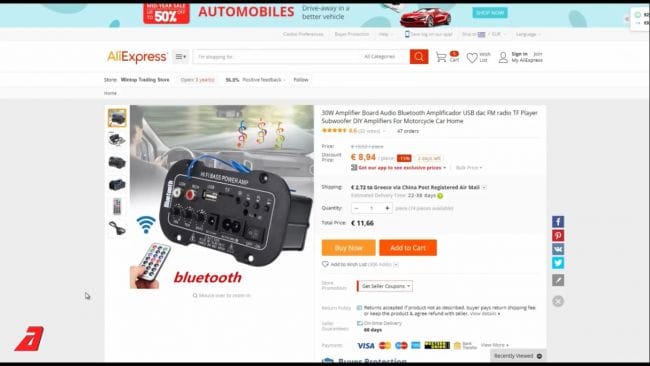

Возьмите готовую панель управления и установите на неё усилитель. Автор также припаял зеленый светодиодный индикатор питания и вставил его сзади. Затем поместил резьбовые вставки в опорную панель усилителя и приклеил ее на место на выступе корпуса, убедившись, что треугольные элементы также приклеены на месте. Затем вставил усилитель на место.

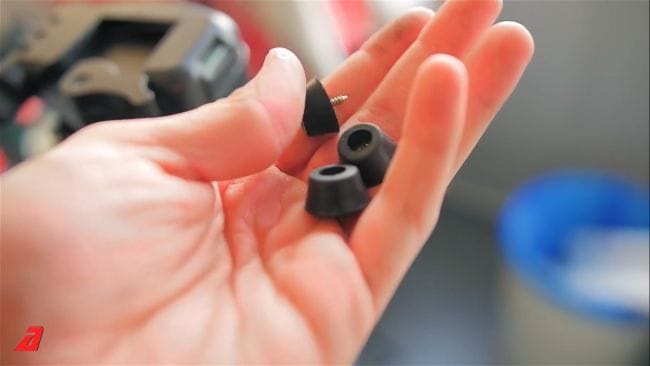

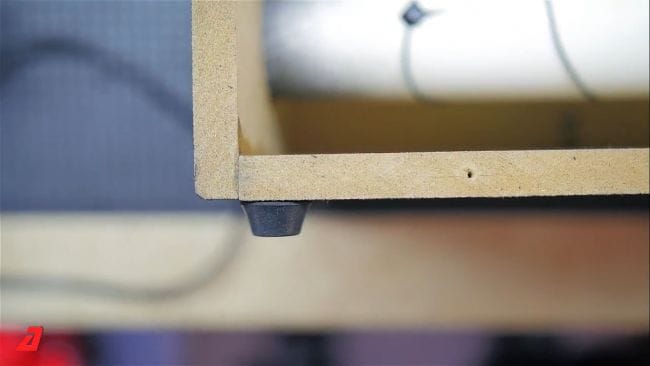

Осталось сделать еще несколько вещей, и у нас получится готовый активный сабвуфер! Автор наклеил полоску мягкой ленты по краю корпуса, чтобы сделать ее герметичной после того, как задняя панель будет прикручена на место. То же самое можно проделать и с панелью управления. Как только это будет сделано, нужно установить разъемы динамиков и прикрутить заднюю панель на место. Не забудьте поставить резиновые ножки на дно!
Самый приятный этап в этой сборке — установить на место низкочастотный динамик. Для этого сначала установите его на место и используйте дырокол, чтобы отметить отверстия для винтов. Затем выньте сабвуфер и просверлил отверстия в панели. Наклейте по краям мягкую ленту и установите сабвуфер на место, убедитесь что бы всё плотно прилегало. Затем нужно подключить провода к плате, прикрутить сабвуфер и поставить ручки на панель управления.

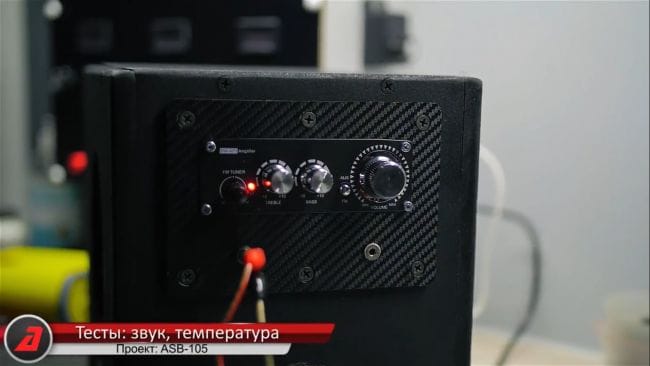

Ну вот наш проект и готов! Осталось только подключить к нему смартфон, через Bluetooth или AUX выход и наслаждаться проделанной работой!
Источник
Низкочастотная акустическая система является составной частью любого звукового комплекса. Сочные и насыщенные басы заставляют по-иному звучать колонки для музыкального центра, компьютера или автомобильного салона. Басовую колонку можно купить в специализированном магазине или сделать самостоятельно. Акустика любого типа бывает – пассивная и активная. Пассивная колонка представляет собой ящик, в котором установлен низкочастотный динамик. На одну из стенок конструкции выведены клеммы для подключения внешнего источника звукового сигнала.
Как правило, для работы пассивной конструкции требуется усилитель низкой частоты, так как большинство устройств для воспроизведения звука не обеспечивают уровень сигнала, достаточный для нормальной работы мощного громкоговорителя. Любую акустическую систему можно сделать самостоятельно, но для изготовления активной колонки потребуется усилитель. Чтобы изготовить сабвуфер своими руками нужно сначала приобрести низкочастотный динамик, так как расчёты корпуса выполняются по электродинамической головке.
Как сделать простой пассивный сабвуфер.Такая конструкция представляет собой корпус, в котором установлена низкочастотный динамик. Объём корпуса обычно измеряется в литрах и зависит от диаметра динамической головки и конструкции корпуса. На корпусе пассивной колонки нет никаких регулировок, а на задней или боковой стенке находится контактная колодка для подключения источника звукового сигнала.Ящик для низкочастотной колонки может быть изготовлен по одной из трёх схем:
Закрытая конструкция ящика является самым простым решением. Объём корпуса легко высчитывается, а сборка конструкции не представляет сложности даже для начинающего мастера. Чтобы сделать самодельный саб потребуется небольшое количество деталей простой формы. Верхнюю, нижнюю и две боковых стенки можно вырезать одинакового размера. В передней стенке вырезается отверстие для установки динамика, а в заднюю стенку врезается колодка с контактами.Внутренний объём закрытого ящика зависит от типа громкоговорителя. Габариты корпуса низкочастотной колонки можно определить из следующей таблицы:
Кроме простой конструкции закрытый ящик выдаёт чёткий, быстрый бас и обладает сравнительно ровной амплитудно-частотной характеристикой.
Как сделать сабвуфер своими руками схема. На рисунке изображена акустическая низкочастотная система, рассчитанная под громкоговоритель 15 дюймов или 38 санитметров. Корпус изготовлен из материала толщиной 20 мм. Переднюю стенку рекомендуется сделать двойной толщины. Колодку с контактами для подключения кабеля от источника звука можно установит на задней стенке устройста. Для увеличения акутического объема колонки, её внутренность заполняется демпфером. Для этого можно использовать обыкновенную вату, которая набивается в марлевый мешок, или синтепон. На нижнюю стенку нужно привернуть саморезами резиновые ножки. Как изготовить сабвуфер закрытого типа. После того, как выбор динамической головки сделан, нужно подготовить материал.
Для низкочастотных акустических систем обычно используется многослойная хорошо проклеенная фанера или мелкодисперсная фракция (МДФ). Для домашней колонки можно так же использовать ДСП. В автомобильную акустику этот материал лучше не применять, так как от постоянной тряски и вибрации и повышенной влажности крепёжные элементы будут самопроизвольно выворачиваться, и колонка может разрушиться. При сборке мощной акустической системы фанеру, даже многослойную, использовать не рекомендуется. При сильной вибрации конструкции фанерный ящик будет резонировать, что создаст неприятные звуковые обертоны при прослушивании музыки.
Чтобы собрать мощный сабвуфер своими руками можно воспользоваться конструкцией колонки с акустическим фазоинвертором. Принцип работы акустического фазоинвертора объясняет следующий пример. При подаче на динамик синусоидального сигнала звуковой частоты, на положительную полуволну происходит движение диффузора вперёд, а на отрицательную – назад. Поэтому излучаемые волны находятся в противофазе. Акустический фазоинвертор, благодаря своей конструкции,«переворачивает» отрицательную полуволну и отражает её на слушателя. Таким образом, человек воспринимает две фазированные полуволны. При этом громкость акустической системы возрастает.
По сравнению с закрытым ящиком уровень громкости фазоинверторной конструкции будет больше в 1,5-2 раза.Это происходит за счёт высокого КПД. Добиться, в конструкции, идеального совпадения по фазе двух полуволн очень сложно. Поэтому при прослушивании музыки на акустической системе с фазоинвертором, бас будет не такой чёткий, как из закрытого ящика, а немного «размазанным». Конструкцию с акустическим фазоинвертором можно сделать самостоятельно.
Делаем сабвуфер своими руками. Внутренний объём колонки с фазоинвертором, для одного типа громкоговорителя, примерно в два раза больше, чем для закрытого ящика. Для динамика диаметром 8 дюймов (20 см) объём колонки с фазоинвертором будет от 20 до 35 литров, а для громкоговорителя 12 дюймов (30 см) – 45-80 литров. Причём это «чистый» объём, исключающий место занятое динамической головкой. Акустический фазоинвертор (ФИ) может иметь форму щели. В этом случае его внутренняя часть образуется дополнительными плоскостями, которые образуют отражающие поверхности. Настройка акустического ФИ определяется резонансной частотой динамической головки, поэтому бесполезно начинать делать корпус, не имея громкоговорителя с известной резонансной частотой. Частота резонанса ФИ должна быть на 1/3 ниже частоты резонанса динамика.
Для расчёта размеров плоскостей существуют специальные формулы. Щелевой инвертор фазы не допускает возможности точной настройки или перестройки по частоте. Поэтому, при изготовлении низкочастотной колонки по чертежу нужно строго соблюдать все указанные размеры. Для повторения конструкции лучше подойдет колонка с цилиндрическим фазоинвертором. Это два отрезка пластмассовой трубы, один из которых может перемещаться внутри другого. Такая конструкция позволяет выполнить настройку фазоинвертора, перемещая подвижную секцию, тем самым изменяя его площадь. Используя вариант колонки с цилиндрическим портом можно сделать сабвуфер для кинотеатра своими руками. Цилиндрические инверторы фазы разных размеров можно купить на радиорынке или в специализированных магазинах.
Чтобы собрать правильный сабвуфер своими руками нужно не ошибиться в выборе материала. Для изготовления акустической системы можно использовать следующий продукт:
Для изготовления корпуса мощной акустики подойдёт материал имеющий толщину не менее 18 мм. Найти качественную фанеру такой толщины сложно, поэтому лучше использовать МДФ. ДСП использовать можно, но это будет не самый лучший вариант. Этот материал более рыхлый, поэтому со временем, всё крепёжные элементы разболтаются. Кроме того ДСП не отличается хорошей влагоустойчивостью. Он поглощает атмосферную влагу, отчего быстро разрушается.
Панели из МДФ выпускаются разной толщины, они плохо поглощают влагу и надёжно удерживают крепёж. Можно приобрести панели МДФ с покрытием под дорогие породы дерева. Многие фирмы по продаже пиломатериалов бесплатно выполняют раскрой панелей по чертежам или указанным размерам. Передняя панель, где устанавливается динамическая головка нужно сделать двойной. Это позволит обеспечить конструкции большую жёсткость. Две части передней стенки нужно склеить между собой и зафиксировать саморезами. При сборке низкочастотной акустической колонки нельзя экономить на крепеже, поэтому саморезы вворачиваются через каждый 3-5 см. Для сборки корпуса нужно использовать специальные мебельные шурупы. Сначала в местах крепления насверливаются отверстия диметром меньше чем шуруп, затем туда заливается клей и вворачивается крепёж. Если в колонке установлен очень мощный динамик, то все внутренние углы ящика дополнительно укрепляются брусками треугольной формы. Если корпус будет оклеиваться тканью или отделываться другим способом деревянные поверхности нужно обработать лаком. Это повысит устойчивость конструкции к влаге.
Простой компактный сабвуфер своими руками проще всего сделать в виде закрытого ящика, так как размер такой конструкции будет минимальным. При изготовлении басовой колонки учитывается диаметр громкоговорителя. Этот параметр является определяющим в выборе размера колонки. Чтобы сделать мини сабвуфер своими руками нужно использовать динамики небольшого диаметра. Для самодельной низкочастотной колонки подойдут головки 5 или 6 дюймов. Такие небольшие излучатели не способны выдать полноценный и насыщенный бас, поэтому компактные устройства применяются как дополнение к персональным компьютерам или ноутбукам.
Сделать маленький сабвуфер своими руками можно из любого материала, так как мощность малогабаритных динамиков обычно небольшая и не обязательно использовать толстые панели из МДФ или многослойную фанеру. Для увеличения акустического объема внутреннее пространство корпуса заполняется волокнистым материалом. Маленький саб своими руками можно сделать даже из поликарбоната.
В конструкцию активной акустической колонки, кроме громкоговорителя входит усилитель низкой частоты. Это позволяет подать на устройство слабый сигнал с линейного выхода любого источника сигнала. Как собрать активный сабвуфер. Конструкция колонки может быть любой, но при вычислении объема корпуса нужно будет учесть не только место занимаемое динамиком, но и размеры усилителя.
Самодельный активный сабвуфер можно использовать, как дома, так и в транспортном средстве. Элементная база интегрального исполнения позволяет собирать усилители низкой частоты без глубоких знаний радиотехники. Устройства имеют простую принципиальную схему, не требуют регулировки и после правильного монтажа сразу начинают работать. Небольшой сабвуфер своими руками можно собрать на микросхемеTDA1519A. Она содержит два усилителя низкой частоты. В данной схеме динамик включен мостом, что обеспечивает при питании от автомобильного аккумулятора 15 ватт на выходе. Сигналы с левого и правого каналов суммируются и подаются на регулятор уровня. Для обрезания высоких частот применяется пассивный LC-фильтр. Можно сделать низкочастотную колонку самостоятельно, а можно сделать сабвуфер активным, используя колонку с динамической головкой. Для этого достаточно установить в корпусе усилитель низкой частоты.
Где все беспилотные автомобили? Это то, что вы, вероятно, говорите себе после того, как многие крупные технологические и автомобильные компании прогнозировали, что к следующему году, в 2020 году, полностью автономные технологии будут развернуты во многих автопарках.
Хотя этот «крайний срок» выглядит так, как будто он не будет соблюден, за последние несколько лет беспилотные автомобили и автономные технологии добились значительных успехов. Буквально недавно автономный полугрузовик совершил поездку по территории США.С. без проблем.
Система автопилота Tesla, безусловно, была изюминкой технологий автономного вождения, и с самого начала она была в центре внимания. У Tesla есть преимущество первопроходца, поскольку она заново изобрела структуру и функционирование автомобильной компании. В прошлом году система автопилота Tesla наработала более 2 миллиардов миль .
Это значительный пробег с очень небольшим количеством аварий по сравнению с водителями-людьми.
Поскольку технологии все еще развиваются, возможно, все еще находятся в зачаточном состоянии, что такое технология самоуправления и как работают автомобили, оснащенные ею?
Термины «самоуправление» и «автономный» используются как синонимы, и по сути так и есть.Автономный — это более общий подход, тогда как самоуправление относится только к транспортным средствам. В случае с автомобилями эти детали не имеют значения.
Беспилотные автомобили полагаются на аппаратное и программное обеспечение, чтобы двигаться по дороге без вмешательства пользователя. Оборудование собирает данные; программное обеспечение систематизирует и компилирует его. Что касается программного обеспечения, входные данные обычно обрабатываются с помощью алгоритмов машинного обучения или сложных строк кода, которые были обучены в реальных сценариях. Именно эта технология машинного обучения лежит в основе технологий беспилотного вождения.
По мере того как все больше и больше данных обрабатывается с помощью алгоритмов автономного самоуправления, они становятся только лучше и лучше — умнее и умнее. Алгоритмы машинного обучения могут, по сути, научить себя функционировать, если им поставлены правильные ограничения и цели.
Когда мы думаем об автономных или беспилотных транспортных средствах, мы, вероятно, думаем об автомобиле или полуавтомобиле, который может управлять собой полностью без участия человека.Хотя это автономно, это не говорит всей истории. Этот «полностью автономный» сценарий представляет собой автономное транспортное средство 5 уровня , уровни 0–5 представляют полный спектр вождения, от полностью человеческого, до 5 , полностью компьютерного.
Взгляните на полезную инфографику ниже, чтобы визуализировать эти 5 различных уровней автоматизации.
Источник: The Simple DollarЧтобы объяснить каждую деталь более конкретным текстом, мы выложили их все ниже.
Уровень 0: Водитель постоянно полностью контролирует автомобиль.
Уровень 1: Управление отдельными транспортными средствами автоматизировано, например, электронный контроль устойчивости или автоматическое торможение.
Уровень 2 : По крайней мере, два элемента управления могут быть автоматизированы одновременно, например, адаптивный круиз-контроль в сочетании с удержанием полосы движения.
Уровень 3: 75% автоматизация . В определенных условиях водитель может полностью отказаться от управления всеми критически важными для безопасности функциями.Автомобиль определяет, когда условия требуют, чтобы водитель снова взял управление на себя, и предоставляет водителю «достаточно комфортное время перехода» для этого.
Уровень 4: Транспортное средство выполняет все важные для безопасности функции на протяжении всей поездки, при этом от водителя не ожидается, что он будет управлять транспортным средством в любое время.
Уровень 5: В транспортном средстве люди только в качестве пассажиров, взаимодействие с людьми не требуется или возможно.
СВЯЗАННЫЙ: UBER ВОЗВРАЩАЕТ АВТОМОБИЛЬНЫЕ АВТОМОБИЛИ К РАБОТЕ — НО С ЧЕЛОВЕКАМИ
Беспилотные автомобили включают в себя значительное количество технологий.Аппаратное обеспечение этих автомобилей оставалось довольно стабильным, но программное обеспечение, стоящее за автомобилями, постоянно меняется и обновляется. Рассматривая некоторые из основных технологий, мы имеем:
Илон Маск, как известно, заявил, что камеры — единственная сенсорная технология, необходимая для беспилотных автомобилей, нам просто нужны алгоритмы, чтобы иметь возможность полностью воспринимать изображения, которые они получают. . Изображения с камеры фиксируют все, что необходимо для вождения автомобиля, просто мы все еще разрабатываем новые способы для компьютеров, чтобы обрабатывать визуальные данные и переводить их в трехмерные данные.
У Teslas 8 внешних камер , чтобы помочь им понять окружающий мир.
Радар — одно из основных средств, которые беспилотные автомобили используют, чтобы «видеть» вместе с LiDar, компьютерными изображениями и камерами. Радар имеет самое низкое разрешение из трех, но он может видеть сквозь неблагоприятные погодные условия, в отличие от LiDAR, который основан на свете. Радар, с другой стороны, основан на радиоволнах, что означает, что он может распространяться сквозь такие вещи, как дождь или снег.
Датчики LiDAR — это то, что вы увидите на вертящихся беспилотных автомобилях. Эти датчики излучают свет и используют обратную связь для создания высокодетализированной трехмерной карты окружающей местности.
LiDAR имеет очень высокое разрешение по сравнению с RADAR, но, как мы упоминали выше, у него есть ограничения в условиях плохой видимости из-за того, что он основан на свете.
Беспилотные автомобили также будут использовать традиционное GPS-слежение, наряду с ультразвуковыми датчиками и инерциальными датчиками, чтобы получить полную картину того, что делает автомобиль, а также что происходит вокруг него.В сфере машинного обучения и технологий самоуправления чем больше данных будет собрано, тем лучше.
Всем беспилотным автомобилям и практически всем современным автомобилям требуется бортовой компьютер для обработки всего, что с ним происходит, в режиме реального времени.
Беспилотным автомобилям требуется исключительная вычислительная мощность, поэтому вместо традиционных ЦП они используют графические процессоры или ГП для вычислений. Однако даже самые лучшие графические процессоры начали оказываться недостаточными для нужд экстремальной обработки данных, наблюдаемой в беспилотных автомобилях, поэтому Tesla представила чип ускорителя нейронной сети, или NNA.Эти NNA обладают исключительной мощностью обработки в реальном времени, способной обрабатывать изображения в реальном времени.
С точки зрения перспективы между CPU, GPU и NNA, это количество гига-операций в секунду, которое они могут обрабатывать, или GOPS:
NNA являются явным победителем во много раз.
Примерно 93% всех автомобильных аварий происходят из-за человеческой ошибки. Хотя большая часть общества сопротивляется идее беспилотных автомобилей, простой факт в том, что они уже безопаснее, чем водители-люди.Беспилотные автомобили, когда они полностью протестированы и построены, могут революционизировать нашу туристическую инфраструктуру.
Пройдет еще некоторое время, прежде чем мы увидим, что уровень 5 автономия реализован в автомобилях на дороге, но на данный момент уровень 2 становится обычным явлением в современных автомобилях. Следующие уровни скоро будут на нас.
Если вы хотите увидеть некоторые из того, что мы обсуждали в этой статье, и многое другое в визуальной, анимированной, инфографической форме, взгляните на инфографику из The Simple Dollar ниже.
Источник: The Simple Dollar .Только три вещи в жизни можно сказать наверняка: смерть, налоги и вмятина на машине или грузовике. Даже если вы будете максимально осторожны, вы не всегда можете учесть сбежавшие тележки с покупками, ошибочно брошенные футбольные мячи, светящиеся столбики из ниоткуда и другие неприятности из реальной жизни.
Как бы то ни было, у вас есть вмятина или вмятина, следующая вещь, которую вы думаете, несомненно, — как ее удалить.Конечно, вы можете отнести его в ремонтную мастерскую или к механику из дружественного района для ремонта, но их ценовые предложения могут быть невероятными, особенно если они хотят сначала удалить краску или использовать наполнитель для кузова. 200 долларов за эту крошечную вмятину ?! Я так не думаю.
Вместо этого сэкономьте часть с трудом заработанных денег и сделайте это самостоятельно. Есть много способов получить небольшую вмятину или вмятину на автомобиле дома, не испортив краску, и для этого не нужно быть педарем.
Однако не все из этих уловок работают на вашем конкретном автомобиле; Ваш пробег может варьироваться в зависимости от того, где находится вмятина, и от того, из чего сделан ваш кузов, капот или бампер (алюминий, углеродное волокно, пластик, стекловолокно, сталь и т. д.)). Например, алюминий обладает слабой памятью, поэтому удалить вмятину без покраски намного сложнее.
С помощью поршня вы можете не только прочистить слив, но и удалить вмятины малого и среднего размера из автомобиля. Просто ополосните поршень и вмятину водой и начните толкать и тянуть, пока она не выскочит. Обязательно используйте поршень чашки (для раковин), а не фланцевый (для унитазов).
Врезаться в объект задним ходом — один из самых простых способов получить вмятину.Таким образом, для пластиковых бамперов, даже если вы попытаетесь снять бампер, все равно будет трудно вытолкнуть вмятину из-за того, насколько жесткий пластик. Решите эту проблему, вскипятив немного воды в кастрюле и бросив ее на вмятину.
Как только вы налили воду, потянитесь за бампер и попытайтесь вернуть вмятину. Благодаря теплу воды пластик должен быть немного более гибким, чтобы его было легче вставить обратно. место.
Так как жара продлится недолго, работать придется быстро.Если вмятина не исчезнет полностью, продолжайте поливать ее кипятком, пока не вылечите ее полностью.
Другой популярный метод удаления автомобильных вмятин с пластика включает использование двух популярных бытовых товаров: фена и сжатого воздуха.
Начните с нагрева вмятины машины феном до максимальной температуры, которая расширит пластик автомобиля. Как только он станет достаточно горячим, возьмите баллончик со сжатым воздухом, переверните его и начните распылять на ту же область.Поскольку холодный воздух заставит пластик сжиматься, вмятина вылезет.
(1) Подойдет термофен, фен или зажигалка. (2) Тогда просто используйте сжатый воздух. Изображения Ягельского / YouTube Сухой лед, который в основном используется в качестве охлаждающего агента, можно использовать для удаления небольших вмятин с вашего автомобиля. Пока вы носите защитные перчатки, прижмите кусок сухого льда к вмятине и протирайте им, пока не услышите, как вмятина вернулась на место.
Прикладывайте сухой лед столько раз, сколько вам нужно, но со временем он должен выскочить, если вмятина не слишком глубокая. Вы также можете сначала нагреть вмятину чем-то вроде фена (похожего на фен и наконечник для сжатого воздуха выше), а затем приложить к ней сухой лед.
Всасывание — это один из способов избавиться от вмятины, но проблема заключается в том, чтобы найти съемник вмятин с нужной мощностью.А почему бы просто не создать свою? Все, что вам нужно, это горшок (или ведро), пылесос и немного ленты, и вы сможете удалить эту вмятину из машины в кратчайшие сроки.
Просто сделайте небольшое отверстие под горшком, закрепите горшок лентой вокруг вмятины, наденьте шланг пылесоса на отверстие под горшком и включите пылесос. Если вмятина не слишком мелкая, созданное всасывание должно выскочить из нее.
Когда вы пытаетесь удалить вмятины самостоятельно, вы всегда рискуете еще больше повредить свой автомобиль, независимо от того, сделаете ли вмятину еще хуже или сколите краску.Безопасный способ удалить большие вмятины на автомобиле — использовать несколько деревянных дюбелей, несколько шурупов и пистолет для горячего клея.
Просто вставьте по два гвоздя в каждую сторону дюбеля и нанесите горячий клей на дно. Поместите дюбели клеевой стороной вниз в области вокруг вмятины, повторите столько раз, сколько необходимо, чтобы покрыть область, дайте им высохнуть и вытягивайте каждый, пока вмятина не исчезнет.
Установите и вытяните одинаковые дюбели в нескольких разных местах вмятины, пока они не выйдут большей частью.Если вы собираетесь попробовать этот метод, убедитесь, что у вас достаточно клея и немного терпения. Используйте медицинский спирт или нагревание, чтобы отделить клей от автомобиля.
Когда на вашем автомобиле появляется вмятина, металл не только идет внутрь, но и окружающие края вмятины уходят вверх, образуя нечто вроде небольшого вулкана. Это означает, что выдавливание вмятины снизу — не лучший вариант.
Джордж Гьокай, мастер по ремонту вмятин без покраски (PDR), устраняет вмятины, работая с обеих сторон вмятины.Используя комбинацию из длинного металлического стержня под ним и инструмента (деревянного или резинового) с верхней стороны, он может полностью удалить вмятину из машины. И мальчик, это работает.
Если у вас не получается ни один из вышеперечисленных методов, вы также можете попробовать Pops-a-Dent или инструмент для удаления вмятин на присоске.
Если вы готовы попробовать что-нибудь и у вас нет дома тонны инструментов, возьмите набор для удаления вмятин, который содержит инструменты, специально созданные для удаления вмятин на автомобиле с помощью многих из методов, описанных выше.
Пробовали ли вы какой-либо из этих методов, или вы в конечном итоге укусили пулю и наняли автомастерскую, чтобы сделать эту работу за вас? Если вы использовали другой способ удаления вмятин и вмятин со своего автомобиля своими руками, сообщите нам об этом ниже!
Хотите освоить Microsoft Excel и вывести свои перспективы работы на дому на новый уровень? Начните свою карьеру с помощью нашего пакета обучения Microsoft Excel Premium A-to-Z из нового магазина гаджетов и получите пожизненный доступ к более чем 40 часам инструкций от базового до расширенного по функциям, формулам, инструментам и многому другому.
Купить сейчас (97% скидка)>
Изображение на обложке предоставлено Bailey’s PDR .
