Акустический усилитель в автомобиле позволяет обеспечить воспроизведение низких частот в высоком качестве. Чтобы сделать сабвуфер в машину своими руками, нужно выбрать динамик, тип корпуса, а также учесть все нюансы по сборке устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Какой нужен динамик?

Выполняя сборку небольшого акустического сабвуфера первое, что надо делать — определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.

Параметры

  1. Основной характеристикой при выборе динамика для сабвуфера является сопротивление. Если нагрузка на устройство составит около 1-2 Ом, это приведет к снижению качества звучания. Оптимальным вариантом будет покупка динамика с сопротивлением в районе 2-4 Ом. При приобретении устройства важно учесть один нюанс — мощность колонки будет выше, чем параметр у усилителя. Это обусловлено тем, что динамику нужен некий запас прочности в виде разницы, чтобы увеличить его ресурс эксплуатации.
  2. Если на руках уже имеется колонка и усилитель, то надо определить разницу в мощностях между этими устройствами. Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать. Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.

Канал «Flexing Studio» рассказал о выборе технических параметров для автомобильного акустического оборудования.

Размеры

Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:

  1. Колонки диаметром 6 дюймов обычно используются в качестве дополнительного источника средних басов. Их применение позволит обеспечить акустику средним по звучанию сабвуфером. Оптимально использование таких динамиков в салонах небольших автомобилей.
  2. Устройства 8 дюймов рассчитаны на применение в качестве дополнительных фронтальных низких частот. На практике — не лучший вариант для использования в основном сабвуфере.
  3. Динамики на 10 и более дюймов — оптимальный тип. Такие устройства обеспечивают качественное звучание, наполняя свободное пространство корпуса мощной вибрацией. Если динамик установить в «закрытый ящик», это позволит выдавать качественное звуковое давление. Оптимальным вариантом считаются колонки на 12 дюймов и более, их установка допускается в корпусы объемом до 35 литров.
  4. Для салона большого автомобиля рекомендуется использовать устройства на 15 дюймов. Но в плане реализации это сделать сложно, поскольку для такого динамика потребуется корпус объемом около 90 литров.

Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.

Выбор вида сабвуфера

Прежде чем устанавливать саб для акустической системы в авто, надо определиться с его видом. На сегодня различается два тип устройств — активные и пассивные. Первые оборудуются встроенной системой звукоусиливающего тракта, а также обладают возможностью регулировки баланса частот — эквалайзером. Благодаря использованию усилительного устройства такие сабвуферы не нуждаются в мощностных характеристиках штатной аудиосистемы. Динамик самостоятельно раскачает колонки до нужного значения.

К основным особенностям надо отнести и высокую надежность устройства. Это достигается благодаря заводской компоновки, а также инженерного расчета, присущего для производителей сабов. Если в приоритете приобрести качественное устройство, которое прослужит не один год, то рекомендуется выбрать активный вариант.

Такие сабвуферы обладают недостатками:

  1. В продаже динамики поставляются в готовом виде. Появляются сложности при установке в салоне транспортного средства. На практике это более характерно для оборудования, выполненного в универсальном корпусе. Его хоть и можно установить практически в любое место, но потребителю при монтаже придется столкнуться с неудобствами.
  2. Любители качественного звучания могут не оценить работу устройства. При изготовлении производители пытаются добиться нужных размеров, которые подходят для большинства салонов современных авто. Но это делается в ущерб высокой эффективности устройства. На практике материалы, из которых производится корпус, не всегда характеризуются значительным качеством.

Пассивный тип устройств отличается от активного тем, что в нем не реализован встроенный усилитель, а также отсутствует возможность корректирования частотного диапазона. Комплектация такого сабвуфера включает в себя только колонку и корпус, в который она устанавливается. Но и качество исполнения последнего не будет на высшем уровне. Рекомендуется приобрести более мощный динамик.

Отсутствие элементов управления рассматривается, как достоинство для проигрывания треков. Поскольку нет искажений, которые может добавить дополнительная электроника, точных результатов позволит добиться подстройка звуковых характеристик.

Канал «Sundown Russia» подробно сравнил все характеристики, преимущества и недостатки акустических приспособлений открытого и закрытого типа.

Особенности размещения

Активный тип устройств располагается почти в любом месте. Но от расположения пассивного сабвуфера зависит качество воспроизводимого баса и музыки в целом.

Допускается несколько мест для монтажа динамиков, они описаны в таблице.

УстановкаОсобенности
В центральной части салона, впередиЭтот вариант оптимальный, если требуется связать устройство с фронтальными колонками. Такое место монтажа позволит обеспечить высокий уровень воспроизведения аудиофайлов. Но в большинстве современных машин свободного пространства впереди для установки сабвуфера нет. Такой вариант более актуален для внедорожников или микроавтобусов
В багажном отсеке, направив сам динамик впередТакой способ установки популярен среди наших соотечественников. Он подходит для всех типов автомобилей
В багажном отделении, но направив колонку назадХороший вариант для машин, выполненных в кузове хэтчбек. Благодаря данному типу расположения звуковая волна при воспроизведении не будет встречать препятствия на пути. Установка саба в багажном отсеке назад не подойдет для транспортных средств, выполненных в кузове купе или седан. В результате звук деформируется, что связано со спецификой конструкции отделения
Под сиденье, на полу автомобиляНеплохой вариант, если надо спрятать устройство, но востребованностью среди автовладельцев не пользуется. Сам саб располагается на одном уровне с полом. А в результате установки под креслом звуковые волны встречают различные преграды на пути
На задней полке в салоне автомобиляТакой вариант размещения оптимально подойдет для всех транспортных средств, независимо от кузова. Основное условие для этого — полка должна быть широкой и прочной. Так она сможет выдерживать низкочастотные басы и не искажать качество звука

Выбирая место для монтажа сабвуфера, нужно произвести точный расчет, это позволит понять, насколько безопасной будет энергия низких частот для окружающих приспособлений. Это важно, поскольку резонанс от короба устройства нанесет повреждения не только месту монтажа, но и другим элементам кузова, например, стеклам.

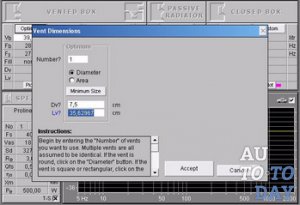

Проектирование коробки

Чтобы сделать компактный саб, надо рассчитать объем корпуса, а также выбрать материал, из которого он изготовляется. При разработке допускается использование готовых чертежей и схем, взятых с интернета.

Канал «Школа Автозвука Сергея Туманова» подробно рассказал о проектировании коробок для автомобильных акустических устройств.

Как рассчитать литраж корпуса

Объем коробки считается основной характеристикой, которая определяет качество звучания колонок в сабе. Для расчета этого показателя можно воспользоваться двумя методами — с применением специального программного обеспечения либо вручную. В качестве утилит применяется ПО Winisd либо JBL SpeakerShop. Такой софт позволит определить оптимальные размеры устройства и объем корпуса для конкретной модели транспортного средства. Также программы смогут произвести расчет габаритов всех компонентов, которые используются для сборки, с учетом этих данных производится изготовление устройства.

Для вычисления объема корпуса надо воспользоваться формулой V=H*L*A, описание основных значений:

  • H — высота коробки для динамика;
  • L — длина корпуса;
  • А — высота самой колонки.

Из чего изготовить короб

Корпус устройства должен соответствовать динамическим законам акустики, это обеспечит максимально насыщенный и четкий звук. Для производства различных видов коробов понадобятся разные материалы. Чтобы устройство обеспечивало плотное звучание и позволило его изолировать, можно использовать ДСП либо многослойную фанеру. К основным достоинствам таких материалов относится доступная стоимость, а также простота обработки. ДСП и фанера прочны и позволяют сделать качественную изоляцию.

Толщина материала для производства короба сабвуфера составит 3 см.

Как сделать саб своими руками?

Для сборки самодельного акустического устройства перед изготовлением надо определиться с типом корпуса. Существует несколько вариантов видов коробок.

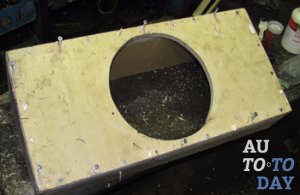

Закрытый ящик

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторЧертеж для создания закрытого корпуса сабвуфера

Для изготовления короба потребуется ДСП, толщина материала составит 2,3 см, а для боковых стенок понадобятся доски по 2 см.

Процесс изготовления:

  1. Из дерева с помощью лобзика выпиливаются поверхности в соответствии с размерами, рассчитанными заранее по чертежу.
  2. Выполняется сборка корпуса. Для фиксации составляющих элементов допускается применение суперклея, но следует воспользоваться саморезами.
  3. В стенках с помощью дрели делаются отверстия диаметром 3 мм. Для установки головок рекомендуется использовать сверло на 1 см.
  4. Затем на боковой стенке с помощью циркуля делается разметка для установки динамика. Все отверстия вырезаются посредством электролобзика.
  5. При функционировании динамик издает лишние частоты. Чтобы не допустить этого, сам терминал рекомендуется заэкранировать с помощью небольшой коробки. Место соединения обрабатывается клеем. Устройство фиксируется посредством саморезов.
  6. Используя рубанок, удаляются лишние выступы на коробке.
  7. Аналогично на передней части выполняется разметка, делается отверстие для установки колонки. Чтобы короб был защищен от воздействия влаги, его рекомендуется обработать нитролаком. Это средство наносится на внутреннюю часть передней панели.
  8. Для обеспечения более высокой практичности короб оклеивается карпетом. Фиксация этого материала осуществляется с использованием нитролака.
  9. На завершающем этапе колонка устанавливается на акустическом терминале и прикрепляется к коробу.

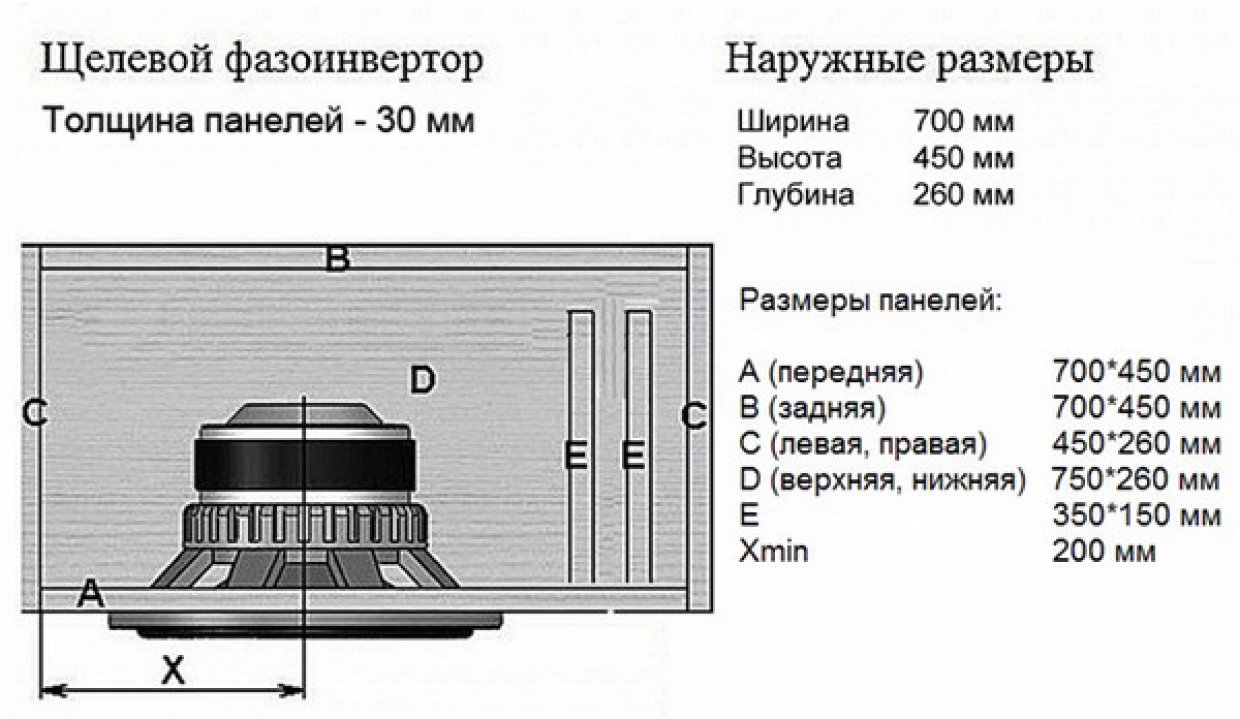

Фазоинвертор

Чтобы собрать корпус, потребуется:

  • слой шумоизоляционного материала;
  • саморезы для работы с деревом, их диаметр — 5 см;
  • дрель с набором сверел;
  • отвертка с крестовым наконечником;
  • электролобзик;
  • жидкие гвозди;
  • клей герметик и ПВА;
  • карпет;
  • фанера или ДСП толщиной 3 см, чтобы сделать максимально прочный короб и предотвратить пропускание звуковых волн.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторГрафический чертеж для изготовления корпуса саба с фазоинверторным устройством

Процедура разработки выполняется так:

  1. Производится подготовка составляющих частей корпуса. Из фанеры или ДСП вырезаются передние и задние, а также боковые стенки. Надо сделать верхнюю часть и дно. Для этого используются расчеты и параметры в соответствии с определенным чертежом.
  2. С учетом размеров колонки прорезается отверстие в передней части будущего короба.

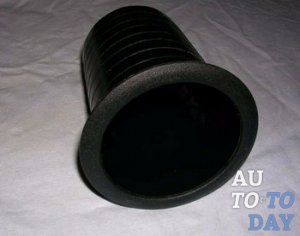

  3. Над ним также надо сделать щель для установки трубки фазоинвертора. Затем выполняется фиксация отсека к отверстию для устройства.
  4. Друг с другом склеиваются боковые части корпуса. Это делается, когда оба отверстия готовы. Затем стенки фиксируются друг к другу с помощью саморезов. Каждый элемент крепления требуется закрутить до конца. Нельзя допустить появления пустых пространств между стенками, поскольку это приведет к искажению качества звука сабвуфера.
  5. На задней поверхности короба выполняется вырезка отверстия, через которое прокладываются проводники.
  6. Прежде чем осуществлять соединение составляющих частей корпуса, производится установка колонки.
  7. Затем выполняется внутренняя отделка короба. Используя клей герметик либо смолу, производится обработка всех мест стыков и щелей, если они имеются, чтобы увеличить герметизацию. После того как материал высохнет, внутренняя часть короба обтягивается щумоизоляционной тканью.
  8. По завершении работ отделки корпуса аналогичные действия выполняются с его внешней частью. Собранный короб требуется обтянуть карпетом или похожим материалом. Важно, чтобы ткань полностью закрывала все места стыков, а также отверстие для фазоинвертора. Для фиксации материала используется эпоксидная смола или степлер.

Бандпасс 4-го порядка

При создании такого короба можно ошибиться в расчетах, его изготовлением лучше заниматься автовладельцам, имеющим опыт в этом. Для конструирования модели корпуса рекомендуется воспользоваться специальным программным обеспечением. Непосредственно процедура сборки выполняется так же, как в описанных выше инструкциях.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторСхематическое устройство корпуса бандпасса сабвуфера

Но надо учитывать нюансы:

  1. Перегородка, в которую монтируется колонка, выполняется из двух листов фанеры либо ДСП.
  2. Внутренняя часть корпуса обрабатывается шумоизоляционным материалом. Допускается использование ватина.
  3. Сам клей требуется наносить штрихами по всему периметру. Не нужно его использовать много, поскольку это приведет к появлению статических характеристик.
  4. Допускается дополнительная фиксация устройства с помощью строительного степлера.
  5. Пайка проводников выполняется к колонке и к клеммным контактам.
  6. Заднюю часть короба надо максимально загерметизировать. Достичь этого можно благодаря использованию скотча и жидких гвоздей, первый клеится сверху шва.
  7. Чтобы сделать раструб фазоинверторного устройства, производится прогрев краев. Для этого применяются банки.
  8. Для создания отверстия в крышке используется лобзик. В него требуется установить карпет с фазоинверторным устройством.
  9. Обработка мест соединений выполняется с использованием жидких гвоздей.
  10. Задняя часть крышки с фазоинверторным устройством обрабатывается шумоизоляцией. Когда фиксация элементов корпуса завершена, его требуется обклеить карпетом.

БП6

Вариант изготовления сабвуфера БП6 является сложным в плане сборки и проведения расчетов.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторГрафический рисунок для создания корпуса саба БП6

Он позволяет выдавать качественный звук, как бадпасс четвертого порядка, но частотный диапазон выше. Коэффициент полезного действия устройства, а также мощностные параметры вычисляются с использованием программного обеспечения. Все характеристики подбираются в соответствии с предпочтениями автовладельца. В целом конструкция короба сложнее по сравнению с закрытым ящиком и фазоинвертором.

Особенности сборки устройства:

  1. Для создания более прочных соединений их рекомендуется сделать из деревянных брусков, которые фиксируются саморезами.
  2. Все компоненты короба надо вырезать с учетом размеров. Для изготовления используется фанера или ДСП.
  3. Процедура сборки выполняется по аналогичной технологии. Но вместо обычной шумоизоляции, применяется вата.

Сабвуфер «Стелс»

Для изготовления корпуса такого типа потребуется:

  • сама колонка;
  • решетка для динамика;
  • специальная розетка для подсоединения устройства;
  • комплект кабелей необходимой длины;
  • материал, из которого производится корпус — фанера либо ДСП, его толщина составит 2 см;
  • плита ДВП;
  • эпоксидная смола или клей;
  • лист стекловолокна;
  • кисть;
  • малярный скотч;
  • полиэтилен;
  • саморезы для работы с деревом длиной 4 см;
  • лобзик;
  • дрель с комплектом сверел.

Перед изготовлением короба надо определиться с местом установки саба. Из багажного отделения требуется убрать все инструменты и вещи, чтобы полностью его освободить. Затем выполняется демонтаж обшивки в отсеке. Ее надо осторожно удалить в месте, где устанавливается сабвуфер.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторПростая схема с размерами для создания акустического устройства типа Стелс

Процедура изготовления выполняется так:

  1. В месте, куда монтируется музыкальный девайс, надо проложить полиэтиленовую пленку. Ее наличие позволит защитить багажное отделение от клея и грязи.
  2. Место монтажа сабвуфера проклеивается с помощью малярного скотча, для этого рекомендуется использовать не мене двух слоев.
  3. Затем сверху производится укладка кусков стеклоткани. Заранее материал обрабатывается эпоксидной смолой или клеем. Стеклоткань рекомендуется приклеивать внахлест. При выполнении задачи важно сделать так, чтобы стыки были не виды. Не допускается наличие разрывов.
  4. Стеклоткань наклеивается в несколько слоев, не менее пяти. Надо добиться, чтобы общая толщина материала составила 1 см.
  5. Сам короб для акустического устройства твердеет около пятнадцати часов. Когда корпус полностью высохнет, продолжается работа.
  6. Из ДСП либо фанеры вырезается нижняя часть коробки, которая используется в качестве дна. Она фиксируется на корпусе будущего устройства. Для крепления допускается применение герметика либо эпоксидного клея, чтобы предотвратить появление негерметичных швов на корпусе.
  7. На коробе устройства останутся лишние детали, их надо удалить с помощью канцелярского ножа. Так уберутся остатки клея и стекловолокна.
  8. Из ДСП вырезаются боковые стенки устройства, а также его крышка. Округлую часть короба рекомендуется сделать из фанеры. Материал требуется заблаговременно намочить водой, затем сформировать и надежно зафиксировать.
  9. Все составляющие элементы из ДСП качественно проклеиваются эпоксидной смолой либо клеем герметиком. Затем их надо скрепить друг с другом, для этого используют саморезы.
  10. На передней части короба делается отверстие, куда монтируется акустическая колонка.
  11. С помощью дрели сзади или на боковой стенке надо просверлить небольшую щель. Через нее прокладываются кабели из сабвуфера для подключения.
  12. В короб устройства монтируется колонка. Ее фиксация осуществляется посредством саморезов либо клея, можно использовать оба варианта. После сборки все составляющие саба устанавливаются.
  13. На последнем этапе производится покраска акустического устройства либо обтяжка карпетом. Если использовать лак или краску, то все поверхности надо заранее зашлифовать. Быстрее и проще обклеить короб карпетом. Для фиксации материала используется клей или степлер со скобами.

Установка и подключение

При подсоединении устройства к акустической системе надо подготовить:

  • комплект кабелей — три проводника идет в одной обмотке для подключения питания, к автомагнитоле, а также аккумуляторной батарее;
  • предохранительный элемент;
  • конденсаторное устройство;
  • изолента или термотрубки;
  • кусачки;
  • пластмассовые хомуты;
  • набор гаечных ключей.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторКарта подсоединения кабелей сабвуфера

Для подключения проводников используется такая схема:

  1. Кабель от саба идет на усилительное устройство. Если это приспособление расположено в салоне, то требуется произвести укладку проводников через технологические отверстия в багажном отсеке. Чтобы скрыть кабели, их прокладывают под пластиковой облицовкой. Для этого декоративные накладки снимаются с помощью отвертки, выкручиваются саморезы. Нельзя прокладывать провода в районе движущихся частей кузова, чтобы не допустить их повреждения.
  2. Затем от усилителя кабель идет на магнитолу. Выход для подключения располагается на задней части аудиоустройства. Автомагнитолу придется демонтировать, а также снять центральную консоль.
  3. Положительный проводник питания при прокладке надо защитить от повреждений. Для этого его рекомендуется завернуть в гофру.
  4. На положительном проводнике устанавливается предохранительное устройство. Его важно разместить ближе к аккумуляторной батарее.

Меры безопасности

Нюансы, которые надо учитывать при установке и подключении устройства:

  1. Не допускается применение нерабочего инструмента или приспособлений, функционирующих со сбоями.
  2. Работая с колющими и режущими предметами, надо соблюдать технику безопасности. Провода на электроинструментах не должны иметь повреждений. Вилка от дрели или электролобзика устанавливается в розетку легко и мягко.
  3. Перед выполнением задачи надо удостовериться в том, что АКБ автомобиля отключена. Это позволит предотвратить поломки в акустической системе.

Фотогалерея

Фото самодельных сабов.

Видео «Пример изготовления сабвуфера из старых динамиков»

Канал «AVTO CLASS» привел образец самостоятельного создания акустического устройства и перемотки колонок, выпущенных при СССР.

 Загрузка ...

avtozam.com

Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Содержание статьи:

Всем привет!  Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.

В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.

Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Давайте обо всем будет говорить по соответствующему порядку. Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

  • 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
  • 8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
  • 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
  • 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
  • 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Проектирование сабвуфер

pricep-vlg.ru

Делаем качественный сабвуфер для автомобиля своими руками

Сабвуфер Сабвуфер представляет собой отдельно установленную акустическую систему, которая предназначается для воспроизведения низкочастотных звуковых волн в диапазоне 20-120 Гц. Он звучит только на низких частотах, когда основная акустическая система только на высоких и средних. Низкочастотный звук нераспознаваем человеческим ухом, поэтому его можно монтировать в любом месте салона автомобиля. Самостоятельное изготовление сабвуфера – занятие вполне несложное. Начинать необходимо с покупки динамиков.

Виды сабвуферов

Выделяют пассивные и активные сабвуферы.

Пассивный сабвуфер представляет собой корпус с вмонтированным в него динамиком. Для корректной работы сабвуфера такого типа необходим внешний усилитель с достаточной мощностью.

Активный сабвуфер

Активный сабвуфер идёт с уже встроенным в него собственным усилителем низкой частоты с возможностью регулирования громкости. Многие активные сабвуферы имеют также регуляторы басов и обрезания высоких звуковых частот. Это необходимо, чтобы звук с сабвуфера согласовывался с акустической системой. Самый существенный недостаток такого вида сабвуферов – это его высокая цена.

Интересно знать! В 1998 году российские мастера компании «Автолюкс» создали «Блюзмобиль» из Nissan Terrano II. Его оборудовали четырьмя усилителями, шестью динамиками и девятью сабвуферами, совокупным звуковым давлением в 147 дБ. За этим монстром закреплён официальный рекорд в 135,9 дБ. Но и этого вполне достаточно, чтобы прочувствовать, как ваши внутренние органы «гуляют» по телу.

Выбираем динамики для сабвуфера

Как правило, в сабвуферах используются динамики следующих размеров:

Шестидюймовые динамики, используемые как дополнительные источники средних басовых частот.

Восьмидюймовые динамики, используемые для получения фронтальных басов.

Десятидюймовые динамикиДесятидюймовые динамики отлично раскрывают свой потенциал в закрытом корпусе объёмом 15-20 литров. Таким образом получается хороший сабвуфер компактных размеров с оптимальным звуковым давлением.

Двенадцатидюймовые динамики являются оптимальными для корпусов от 25 до 35 литров. Это, пожалуй, наиболее оптимальный вариант.

Пятнадцатидюймовые динамики зачастую используются на соревнованиях по звуковому давлению SPL. Они встраиваются только в корпуса от 60 до 90 литров, а такой аппарат поместится не в каждый автомобиль.

Основа разности сопротивлений в катушке звука действует по принципу: чем меньшим сопротивлением нагрузки обладает усилитель, тем выше у него мощность. Нагрузка в 1-2 Ом приводит к ухудшению качества звучания. Рекомендуется выбирать вдвое большую нагрузку в 2-4 Ом.

Ни специалисты, ни любители пока не сошлись в едином мнении относительно мощностных характеристик динамиков. Но что можно с уверенностью подтвердить, так это необходимость в выборе динамика, превосходящего по мощности усилитель. Никакая аудиосистема не приспособлена к длительной работе на пиковых мощностях. Это ведёт к повышению нелинейных искажений и сильному занижению качества воспроизводимых звуковых сигналов. Поэтому следует придерживаться некого баланса.

Это интересно! Самый дорогой из существующих ламповых усилителей продаётся до сих пор в Москве. Это Audio Note Ongaku, и его стоимость составляет $39,9 тыс.

Выбираем параметры динамика

Сабвуфер Теперь пришло время к созданию виртуальной модели самодельного сабвуфера. Проект будущего ящика лучше проводить программой WinISD 0.44, но для этого потребуются некоторые характеристики динамика, а точнее параметров Тиля-Смолла:

Qts — добротность динамика;

Fs — резонансная частота в открытом пространстве;

Vas — эквивалентный объем.

С параметром Fs у вас проблем не будет. Для ГДН35 Fs будет 38 Гц, для ГДН50 — 40 Гц, а для ГДН75 равен 25-35 Гц. Если динамик фирменный и заграничного производства, то его параметры с лёгкостью можно найти в базе данных WinISD 0.44.

При расчёте корпуса ящика сабвуфера самым важным параметром является Qts. Данный параметр определяет отношение передаточной функции динамика частоты Fs к передаточной функции на тех частотах, АЧХ которых является горизонтальной. Если сказать иначе, на частотах, что выше Fs, Qts определяет эффективность динамика на резонансной частоте. Проблема лишь в том, что низкочастотные динамики, например, стандарта ГДН, производятся в различных местах, да и параметры сильно разнятся у разных производителей.

При расчёте ящика для сабвуфера необходимо взять во внимание все возможные вариации значений Qts и добавить отходные варианты. Во многих источниках указываются такие параметры:

• 35ГДН-1-8 Qts = 0,4;

• 35ГДН-1-4 Qts = 1±0,5;

• 50ГДН-42Д Qts = 1±0,5;

• 75ГДН-1-4 Qts = 0,2-0,5.

Vas — не является особо важным параметром, который влияет на расчёты. Его можно считать равным следующим:

• ГДН35 — 40-50 л.;

• ГДН50 — 90 л.;

• ГДН75 — 80 л.

Проектирование ящика для сабвуфера с помощью ПО

Проектирование с помощью ПО Следующий этап изготовления сабвуфера своими руками заключается в выборе типа ящика. При помощи программы можно создать проекты четырёх видов ящиков:

• закрытый ящик;

• фазоинвертор;

• бандпас 4-го порядка;

• бандпас 6-го порядка.

У каждого динамика имеются свои как положительные, так и отрицательные стороны. Выбор ящика, по большей степени, следует осуществлять отталкиваясь от самого выбранного динамика. Какой именно ящик подойдёт к динамику лучшего всего, поможет разобраться программа.

Прежде чем создавать проект ящика сабвуфера, нужно смоделировать динамик с параметрами, заложенными в базу данных. Нажмите «New», затем выберете «Own drivers», после чего снова «New», и загрузите свои параметры. Потом подтвердите – «ОК» и закройте – «Close». После создавайте проект на основе этого динамика. Повторите процедуру несколько раз с использованием различных видов ящиков.

Проектирование заключается в варьировании размеров ящиков и настройке частоты фазоинверторов. Программа реагирует на изменения, которые вы вносите, и меняет график звучания в реальном времени в зависимости от частоты. Для настройки частоты фазоинвертора изменяется длина труб и их диаметр. Следите, чтобы размер труб не получился слишком большим, об этом просигнализирует поле Vent mach, которое озарится красным. Идеальным считается тот график, что пересекает линию в -3 дБ на частоте 25-35 Гц, а далее проходит по линии в 0 дБ и спадает до 150-200 Гц. Далее проектирование будет заключено в поиске возможных отклонений.

Виды конструкции короба

Выделяют четыре наиболее популярных вида ящиков для сабвуфера. Конструктивные особенности коробов напрямую влияют на качество звука, получаемого на выходе. Далее вкратце расскажем о них:

Закрытый ящик Закрытый ящик является самым простым вариантом в моделировании и изготовлении. По сути его название и выражает его суть. Динамик сабвуфера помещается в закрытый деревянный корпус, улучшающий его акустические характеристики. Не составит труда сделать такой корпус, но вот КПД у него самый низкий из всех представленных.

Бандпас 4-го порядка представляет собой корпус, разделённый на камеры, разные по объёму. В одну из них помещён динамик, а в другую воздуховод. Особенность данной конструкции сабвуфера заключается в возможности ограничения частот, воспроизводимых диффузором.

Бандпас 6-го порядка отличается от предыдущего только тем, что имеет ещё один дополнительный воздуховод. Данный тип конструкции – наиболее сложный в проектировании и создании, зато имеет максимальный уровень КПД.

Фазоинвертор – корпус с вмонтированной в него трубкой, выводящей воздух. За счёт этой трубки дополнительно исходит звук от задней части сабвуфера. По качеству звуковых характеристик и сложности изготовления данный тип можно поставить между «ЗЯ» и «Бандпасом».

Чертежи корпуса сабвуфера

Для примера разберём схему. В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Объём конструкции под него должен составлять 40-50 литров. Рассчитать корпус под сабвуфер не представляет сложности. Вот примерная схема для этого. Только обратите внимание на минимальное расстояние от динамика до стенок ящика. Оно, как весь объём конструкции, просчитывается по внутренней поверхности. Чертежи

Выбор материала и требуемые инструменты

Необходимые материалы, для создания корпуса сабвуфера:

• Динамики, выбирая которые, необходимо знать отличие в их характеристиках. Обычно в инструкции или на коробке обозначается рекомендуемое оформление именно для данного динамика.

• Лист фанеры, ДВП, ДСП. Количество необходимо просчитать, исходя из размеров будущего корпуса.

• Акустический терминал. Необязательный элемент. Можно просто просверлить пару отверстий, через которые вывести наружу провода из динамика.

• Акустический кабель.

• Герметик либо ПВА.

• Саморезы для дерева.

• Эпоксидная смола.

• Лак либо краска.

• Клей для карпета. Удобен тот, что в баллончике.

Фазоинвертор • Для фазоинверторного корпуса необходим туннель подходящего размера. Если вы не найдёте нужного в продаже, тогда в магазине строительных материалов приобретите трубу нужного материала. Подойдёт пластиковая, картонная и даже металлическая.

Необходимые инструменты, для создания корпуса сабвуфера:

• Лобзик.

• Шуруповёрт, если нет – отвёртка.

• Рулетка.

• Карандаш или маркер.

• Карпет или другой материал для наружной обтяжки корпуса.

• Ножницы.

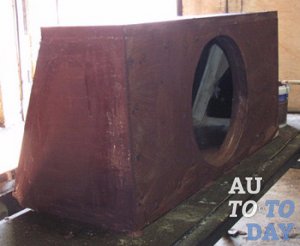

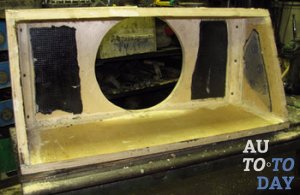

Этапы изготовления корпуса

1. Вырежьте стенки корпуса относительно его размеров. Вырезать необходимо, соблюдая размеры, тщательно вымеряя. При сборке щели должны быть минимальные, в идеале части корпуса должны прилегать максимально плотно друг к другу.

Изготовление корпуса 2. Промажьте стыки стенок герметиком и соедините их вместе. Закрепите далее их саморезами с шагом в пять сантиметров.

3. Повторно промажьте стыки как снаружи, так и внутри. Не допускайте даже малейших дырочек, так как через них будет слышаться свист при работе сабвуфера.

4. Вырежьте в удобном месте отверстие для акустического терминала.

5. Вырежьте лобзиком отверстие для динамика.

6. Если ящик предусмотрен под фазоинверторный сабвуфер, тогда в соответствующее отверстие на эпоксидную смолу садится соответствующий порт.

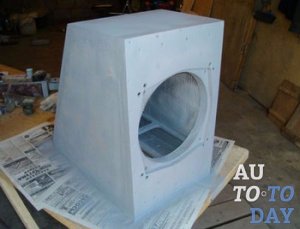

Изготовление корпуса 7. Для защиты корпуса от влаги, его необходимо покрыть лаком либо краской.

8. Обтяните корпус карпетом или другим материалом, оставляя отверстия под динамик, порт и терминал.

9. Поставьте терминал на своё место и закрепите его саморезами, дополнительно промажьте эпоксидкой.

10. Закрепите на клеммы провода внутри терминала. Второй стороной провода подсоедините к клеммам на динамике. Провода не должны провисать. Длины должно хватать именно для подсоединения.

11. Смонтируйте динамик на место. Стык между динамиком и ящиком уплотните прокладкой. Если такая не шла в комплекте с динамиком, можно использовать поролон или оконный уплотнитель.

Изготовление корпуса 12. Закрепите динамик к корпусу саморезами, которые шли с ним в комплекте или любыми другими подходящими.

Изготовление корпуса

Теперь подробнее поговорим о том, как самостоятельно изготовить сабвуфер и монтировать его на автомобиль. Наиболее удобная и универсальная форма корпуса – это немного усечённая пирамида. Так как у большинства автомобилей в стандартном положении заднее сиденье располагается под наклоном в 23 градуса, поэтому задняя стенка сабвуфера наклонена под таким же углом. После определения необходимого пространства, рассчитайте размер корпуса и нарисуйте чертёж корпуса будущего деревянного корпуса.

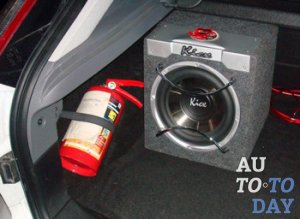

Закрытый ящик

Переднюю стенку лучше изготовить из ДСП толщиной 23 мм, боковую – 20 мм. Выпилите из материала стенки по размерам, что в чертеже, а затем соберите корпус. Все соединения лучше смазать клеем и закрепить саморезами. Отверстия под них лучше высверлить в 3 мм, а под головки лучше взять сверло диаметром в 1 см. Далее на боковой стороне циркулем сделайте разметку под будущий акустический терминал. Вырежьте их электролобзиком. Терминал под высоким давлением может издавать лишние звуки. Во избежание этого экранируйте его маленькой коробочкой, затем промажьте соединения клеем и закрепите саморезами. Рубанком срежьте все лишние выступы.

Закрытый ящик Спереди аналогичным способом разметьте и вырежьте отверстие под динамик. Для защиты от влаги пропитайте корпус нитролаком. Также его можно нанести на внутренний торец передней панели. Для большей привлекательности и практичности корпус можно снаружи оклеить карпетом. Клеится он на тот же нитролак. Присоедините динамик к акустическому терминалу и прикрепите их корпусу.

Фазоинвертор

Корпуса для данного типа сабвуферов достаточно громоздкие. Такой сабвуфер сложно рассчитать и настроить, но такой самодельный элемент автомобильной акустической системы имеет более высокий КПД, чем предыдущий вариант. В данном случае параметры также просчитываются при помощи специального программного обеспечения. Сборка корпуса проводится, как в предыдущем варианте, только его необходимо также тщательно отшлифовать. Далее вырежьте отверстия под фазоинвертор, ручки-карманы и розетку. Установите все крепления и хорошо их проверьте. Корпус можно обтянуть кожей.

Бандпас 4-го порядка

За изготовление корпуса для данного типа сабвуфера стоит браться тем, кто имеет опыт в проведении просчётов, ведь его сложно рассчитать и легко ошибиться в размерах. Зато бандпас выдаёт замечательный звук и имеет хороший КПД. Кроме этого, он хорошо защищён от внешних механических повреждений, так как полностью спрятан в корпус. Расчеты проводятся также при помощи компьютерного ПО, но не только всего корпуса целиком, но и каждой из камер отдельно. Когда будете выпиливать детали, придерживайтесь как можно точнее всех размеров.

Бандпас 4-го порядка Конструкция собирается, как и в предыдущих вариантах. Перегородка с динамиком делается из двух листов ДСП. Изнутри корпус обклеивается шумопоглощающим материалом, ватином, например. Клей наносится небольшими штрихами по всей площади. Нельзя лить много клея во избежание возникновения статических свойств. Можно дополнительно закрепить конструкцию строительным степлером. Припаяйте провода к клемме и динамику. Заднюю камеру необходимо полностью загерметизировать. Наибольшая герметичность достигается благодаря жидким гвоздям и скотчу, наклеенному поверх шва.

Раструб фазоинвертора делается путём нагревания краёв при помощи банки и их расширения. В пропиленное лобзиком в крышке отверстие помещается карпет с фазоинвертором. Соединения промажьте жидкими гвоздями. Крышка с фазоинвертором сзади обклеивается шумопоглощающим материалом. Готовый сабвуфер соберите и обклейте карпетом.

Бандпас 6-го порядка

Это самый сложный в сборке и расчётах сабвуфер. Сюда без основательной подготовки не стоит и подходить. Сравним с предыдущим вариантом, но выдаёт гораздо больший частотный диапазон. КПД и мощность его тяжело рассчитывать даже с помощью имитационных программ. Как правило, все параметры подбираются исключительно по личным предпочтениям.

Конструкция корпуса многим сложнее, чем в предыдущих вариантах. Чтобы соединения вышли значительно прочнее, их выполняют из деревянных брусков, закрепляющихся саморезами. Все детали вырезайте строго по просчитанным размерам. Всё делается далее по технологии, аналогичной с бандпасом четвёртым, только в качестве дополнительного звукоизоляционного материала используйте вату.

Это интересно! Рекордсмен Книги рекордов Гиннеса Тим Стормз воспроизводит ноту соль субконтроктавы на частоте 0.189 Гц. Этот звук настолько низок, что даже сам певец его не может услышать.

Самодельный сабвуфер-стелс

Самодельный сабвуфер Данный тип сабвуфера максимально спрятан и почти не занимает в багажнике место, поэтому его очень удобно использовать в автомобиле. Он устанавливается обычно в багажнике за задней аркой. Для хорошего динамика требуется корпус в 18 литров, а порой и больше. Корпус можно слегка вынести вовнутрь багажника, а также разместить сабвуфер в нише, которая предназначена для «запаски».

Монтируя сабвуфер-стелс, необходимо его переднюю панель немного выдвинуть и соединить с обивкой багажного отделения. Из гофрированного картона необходимо соорудить форму, склеив его куски малярным скотчем. Соберите каркас усилителя и примерьте оборудование. Далее сделайте облицовочную панель из стеклопластика для усилителей, которые уже установлены на каркасе.

Закройте все промежуточные места между пластиком скотчем и полиэтиленом. Затем всё прикручивается саморезами к коробке корпуса. Гофрированный картон используется в качестве опалубки, для устранения зазоров в корпусе. Для придания более привлекательного внешнего вида необходимо воспользоваться стеклопластиком и шпаклёвкой. Установите сабвуфер в заднее крыло и выровняйте неровности наждаком. Обклейте корпус карпетом и прикрепите динамик.

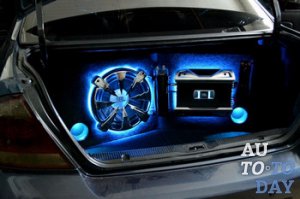

Подсветка на сабвуфере

Подсветка Для подсветки сабвуфера можно использовать как светодиоды, так и диодную ленту. У светодиодов имеются два контакта: анодный (А) и катодный (К). Для правильного подключения светодиодов необходимо присоединить контакт А к плюсу на питании, К – к минусу. К Аноду припаиваются резисторы каждого по отдельности светодиода. Заранее определите, как будете крепить светодиоды внутри сабвуфера. Лучше их разместить так, чтобы они держались вместе и крепко. Датчик эквалайзера необходимо располагать от сабвуфера подальше, чтобы он не повредился.

Если в качестве подсветки применять светодиодную ленту, то закрепление диодов заменено монтажом ленты. Это облегчит вам установку, так как они уже тщательно подогнаны друг к другу и хорошо закреплены. Монтировать ленту достаточно просто внутрь сабвуфера на двусторонний скотч. При помощи этого варианта можно варьировать различные дизайнерские решения. Например, кольцо из светодиодов вокруг динамика, яркость и цвет которого можно подобрать как вам угодно.

Каждый автовладелец, который тюнингует свой автомобиль, руководствуется по большей части только своими предпочтениями, вкусом и фантазией. То, что советуют специалисты, принимается, как правило, в качестве рекомендаций. То же самое можно сказать о том, как создавать сабвуферы самостоятельно с дальнейшей их установкой.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

Буфер в машину своими руками

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Доброго времени суток всем любителям самоделок. Многие из нас имеют автомобиль и любят музыку в дороге, так вот в этой статье я расскажу, как сделать своими руками буфер для машины с целью веселить народ. :winked:

Для того, чтобы собрать сабвуфер для авто своими руками нам понадобится конечно же желание его сделать и терпение, потому что именно сборка сабвуфера является одним таким аудиофильским решением, при котором у некоторых не хватает терпения. Также понадобятся и материальные вещи, приобрести их можно как в магазине стройтехники, так и у себя дома, например тот же шкаф подойдет.

Нам понадобятся:
- ДСП толщиной 18 миллиметров, примерно 2,5*1,5 м
- Шуруповерт или дрель, если пользоваться дрелью необходимо аккуратно дотягивать шурупы, так как дсп довольно мягкий материал
- Шурупы длиной 45- 55 мм в количестве 120 штук
- Герметик силиконовый
- Динамик низкочастотный
- Пару проводов покрепче
- Зажим для проводов от усилителя к динамику
- Сверла 4 мм и 8 мм
- Циркулярка или лобзик, вторым пилить будет поудобнее
- Строительные инструменты, такие как уголок, карандаш, линейка.

Чтобы собрать сабвуфер ровно и качественно необходимо найти напарника, который будет вам держать дсп при пилении, подавать шурупы. Напарника нашли, можно приступать к распиловке составных частей.

Размеры нашего динамика 8 дюймов, что достаточно для раскачки небольшого авто, размеры короба взяты из группы в контакте, я выбрал лучший вариант на щелевом фазоинверторе, было просмотрено множество обзоров, что и способствовало выбору.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Для начала выпилим верхнюю и нижнюю сторону, их размеры одинаковы и равны 536 мм в длину и 311 мм в ширину.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Пилим все аккуратно, чтобы не было скосов, проверяем на ровность уголком, все совпадает, едем дальше. Следующим шагом будет распиловка боковых частей, эти стороны разные, длина одной равна 447 мм, а другой 500 мм, на меньшей стороне необходимо высверлить отверстие отступив от края 2 см сверлом на 8 мм, запустив лобзик в отверстие выпиливаем окружность диаметром 181 см, динамик будет крепиться снаружи, дабы не разбирать весь короб в случае поломки динамика.

Теперь предварительно просверлим отверстия для шурупов для того, чтобы дсп не треснуло, да и чтобы не образовалось вмятин на месте шурупа. Внешний вид вкрученного самореза выглядит не очень, сделаем для каждого небольшое углубление для шляпки, теперь когда шуруп затянут он становиться в ровень с плоскостью.

Итак, у нас есть короб из четырех стен, осталось выпилить две доски для фазика, длина одной 223 мм, другой 258 мм, все две стороны имеют высоту 220 мм. Пилить все стенки нужно под прямым углом измерить его можно с помощью уголка, прикладываем, совпадает, значит угол как раз 90 градусов. Прикручиваем стороны на саморезы, так же сначала просверлив отверстия и сделав углубления, потай для шурупов, делается он 8 мм - овым сверлит. Теперь крепим к ней в соединение сторону с 258 мм, порт при этом должен получится 35 мм с двух сторон. Итак, замерили, все сходится, можно прикреплять шурупами.

И еще, при установке всех сторон буфера необходимо промазывать их швы герметиком, лучше мазать волнами, так будет меньше вероятности, что саб будет сопеть, а когда саб сопит это очень неприятно. Осталось поставить боковую сторону и установить динамик, затем уже верхнюю крышку. Следующий шаг: паяльником припаиваем провода покрепче к динамику, просовываем его в посадочное место.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Потом затягиваем четырьмя шурупами покороче, (по ободку лучше промазать небольшим количеством герметика), длиной около 30 мм и паяем провода, соблюдая полярность от динамика к клеммнику.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
После того, как весь герметик подсох можно закрывать крышкой саб, это последний этап, на крышке необходимо вымерить где будут шурупы как под фазик, так и под стенки, толщина дсп 18 мм, поэтому, отступив около 8 мм от начала края крутим саморезы. Перед этим, на все части сторон вверху мажем герметиком, не давая герметику высохнуть сажаем крышку.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Завершающим этапом будет установка буфера в машину, но это уже другая история. Сабвуфер получился довольно красивым, построенным строго по размерам из группы вк, проверенный короб многими, при наличии карпета его можно обшить, что будет просто красота, но увы под рукой карпета у меня не оказалось, а в магазинах его цена поднялась до 350 р за 1 метр, не знаю по-моему это дороговато. В связи с кризисной ситуацией саб остался в таком облике, но глаз радует он не меньше, чем тот же обшитый, да и если у вас есть защитная сетка под динамик, то лучше поставить ее, дабы защитить от любопытных и любящих понажимать на динамик. Флекс у саба вышел хороший, трясет так трясет, настройка в 38 герц дает о себе знать, всем удачных самоделок и сборки музыки в авто, потому что музыка это жизнь. :winked: Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Активный сабвуфер для машины/дома своими руками

Приветствую, Самоделкины!
Сегодня поговорим про изготовление активного сабвуфера для автомобиля или для дома. Несмотря на небольшую мощность и габариты, наш сегодняшний сабвуфер звучит лучше, чем Х230 от фирмы Logitech, у которого заявлены 52 ватта мощности. У нашего же, пока не скажу какая мощность, об этом и о многом другом поговорим сегодня в данной статье.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Итак, давайте начинать. Именно активный саб, означает то, что он имеет встроенный усилитель мощности, плюс в нашем случае кроссовер. Кроссовер позволяет отфильтровать высокие частоты, и передавая только низкие частоты усилителю, они усиливаются и излучаются НЧ головкой.

Поэтапные шаги здесь в принципе универсальны и могут быть использованы для сборки какого-нибудь саба побольше.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Автор же хотел сделать малогабаритную сборку, потому и использовал вот такой вот маленький усилитель от blitzwolf, тогда, когда он был еще в продаже.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Также на руках был и другой усилок от sony, таких же габаритов, и это совсем не потому, что не было усилков помощнее, просто он их оставил под какой-нибудь другой проект.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Ну а в сегодняшнем проекте, как уже сказал, важна компактность. И, кстати, вот, что показал шумометр:

Так же в описании под видеороликом вы найдете ссылки на готовые блоки усилителей, начиная от 30 ватт, и достигая якобы 600 ватт.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Итак, для сегодняшнего проекта автор использует 5-дюймовый низкочастотный динамик.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Обычно при выборе динамика производитель всегда указывает параметры Тиля – Смолла, они просто необходимы для дальнейших расчетов, но конечно же не в нашем случае.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Автору же достался драйвер от какого-то домашнего кинотеатра и вся инфа по нему - это 8 Ом, 35 Ватт.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Поэтому некоторые параметры приходится рассчитывать самостоятельно, ну или хотя бы попытаться определять резонансы на слух. Это конечно не совсем правильно, акустика дело такое - требует правильного подхода и знаний, но про них как-нибудь в другой раз. Не хочу сегодня о тяжелой теории, предлагаю лучше начать с расчёта короба. По стандартной таблице можно выбрать предлагаемый объем коробки. Тут предложили 0,35 Фута, okей.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Далее высчитываем размеры стен корпуса. Желательно какие-нибудь простые цифры, чтобы можно было заказать у столяра, либо самостоятельно все выпилить.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Также, прошу внимание!, при внешних расчетах соблюдаем внутренний объем корпуса, а значит толщина стенок играет большую роль.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Ну и как-то так зародился домик для сегодняшнего проекта, который любезно приютит в себе все сегодняшние комплектующие.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Размеры потом вам покажу. Все четкая картинка нарисовалась, а значит можно сделать заказ.

Это у нас: перед, зад, верх, низ и бока:

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Корпус будет собираться на 25мм саморезах для дерева, их логично ставить не шире чем сантиметров через 10, и забегая немного вперед, хорошо было бы закруглить углы на стенках. Это можно сделать либо вручную - наждачкой, либо использовать фрезер - так будет лучше.

Ну, а вот, как и обещал, размеры стенок:
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Так, хорошо, теперь займемся сборкой самой коробки. На одной из стенок находим ровно центр. Для этого рисуем с угла до угла полоски, там, где они пересекаются - это и есть искомый нами центр.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Рисуем круг диаметром нашего динамика, и сверлим где-нибудь отверстие, для того чтобы просунуть пилочку лобзика.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Электролобзиком выпиливаем круг для динамика.

Круг получается не совсем ровным, но есть и другие точные решения, про которые поговорим как-нибудь в другой раз. Далее делаем направляющие отверстия для саморезов и собираем коробку, но пока что без клея.

Предварительно можно отзинковать отверстия, чтобы спрятать шляпки саморезов.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Теперь поговорим про фазоинвертор.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Настраивать будем на частоту 40 Гц. Где-то вычитал, что диагональ трубы фазоинвертора должна быть примерно 1/3 от динамика, в моем случае, это около 45-ти мм.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
У автора как раз была такая канализационная труба, только я вот не учел, что 1/3 должна была быть от подвижной части динамика, а не от края до края, но по звучанию минусов не обнаружено, а это самое главное.

Сверлиться будем коронкой диаметром 54 мм (как всегда, нужного размера нет), а это на 9 мм больше, поэтому была сделана 3d модель, которая, во-первых, поможет соединить отверстие с трубой, а во-вторых, сгладить течение воздуха.


Далее отпиливаем ПВХ трубу нужной длины, красим с внутренней стороны черной краской.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Как раз к этому времени деталь отпечаталась. Вставляется она конечно очень плотно, но дополнительно можно еще и заклеить. Пару капель супер-клея будет вполне достаточно.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Теперь поработаем над визуалом и над установкой этой платы с усилителем в саб. Можно было поставить усилок снаружи корпуса, но это было бы не то. Было решено его как-то интегрировать в корпус. Для этого необходимо было сделать кастомную панель.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
И когда панель была готова, начал подготавливать для неё гнездо в корпусе.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Итак, отверстие пробили, теперь прикроем желтый цвет орг стекла карбоновой наклейкой, ну и после чего все собираем.

Переходим дальше. Затираем коробку и пересобираем ее, но только на этот раз уже с использованием клея.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Клеем и прикручиваем 4 стенки и ту, которая с динамиком.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
А вот заднюю стенку оставляем просто на саморезах.

Кстати, если коробка большая, необходимо вклеить дополнительные перегородки для жесткости. Далее устанавливаем сам динамик, проводим провода, устанавливаем блок с усилителем, подключаемся к динамику и устанавливаем фазоинвертор (его можно вклеить либо на термоклей, либо на силикон).

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Ну и наконец, на заднюю стенку я наклеил немного поролона для изоляции.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Все! А, ножки, еще же ножки. Ножки автор использовал тоже заказанные из Китая (тоже ссылки для вас в описании под видеороликом в конце статьи).
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Они довольно мягкие и вибрации от колонки не передаются на стол или на пол.
Все, вот теперь все в сборе. Провод от радио я намотал на трубу фазоинвертора, но это типа чтобы приемник ловил лучше.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Теперь можно прикручивать заднюю стенку. Под конец подкручиваем гайки на потенциометрах и одеваем на них ручки.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Все блок полностью готов, да и сам сабвуфер тоже, погнали в машину – затестим.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Этот сабвуфер давно собран и проверен перед публикацией (в данном случае с апреля 2018 года). Даже в летние дни, на полных газах, усилок сильно не греется, ну и конечно из-за маленьких размеров помещается куда угодно.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
А вес у него при этом меньше 5-ти кг.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Такой усилитель довольно универсальный, питается ведь от 12В, а значит подходит и для машины, и для домашнего использования.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Благодарю за внимание. До новых встреч!

Видео:


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать сабвуфер в машину своими руками



Сабвуфер – это низкочастотная колонка для улучшения звучания музыки. Воспроизводит звуки на частотах от 5 до 200 герц. То есть усиливаются басы и музыка, особенно ритмичная, звучит гораздо лучше и громче. Саб в машину можно установить в мастерской, у специалистов, но можно сделать и самостоятельно.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Для начала нужно определиться с динамиком, исходя из свободного пространства в автомобиле.

Виды динамиков

  • Динамики на 6 дюймов – используются в качестве дополнительного источника мид-баса
  • На 8 дюймов — используются при получении фронтальных басов
  • 10-ти дюймовые — качественно звучат в 15 – 20 литровом корпусе «Закрытый Ящик», получается компактный сабвуфер с неплохим звуковым давлением
  • Динамики на 12 дюймов – оптимальный вариант, хороши для сабвуфера объемом 25 – 35 литров

Основной принцип разницы сопротивлений в звуковой катушке: чем меньше сопротивление нагрузки у усилителя, тем выше мощность. Рекомендуется выбирать 2-4 Ома.

Также, можно точно сказать, что динамик следует выбирать более мощный, чем максимальная мощность усилителя. Но слишком мощный динамик тоже не следует брать, так не хватит мощности на его «раскачку».

Проектирование виртуального образа ящика, лучше делать в программе WinISD 0.44.

Выбираем сабвуфер

По конструкции сабвуферы подразделяются на:

  • Рупорный
  • Закрытый ящик - простой в проектировании, но имеет минимальный КПД
  • Фазоинвертор – наиболее сложный в расчете, но и наиболее продуктивный в результате
  • Пассивный излучатель. Он не имеет усилителя и подключается к отдельному каналу
  • Бандпасс – также сложно рассчитывается, но выдает самое лучшее низкочастотное звучание

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Программа WinISD 0.44 позволяет рассчитать 4 типа ящика саба. Воспользовавшись ей, проблем с расчетом коробки для сабвуфера не возникнет.

Как сделать сабвуфер

Сабвуфер можно сделать из стеклопластика или фанеры. Как правило, он устанавливается в багажном отсеке. Но со стеклопластиком новичку будет справиться достаточно сложно. Поэтому подробно рассмотрим процесс изготовления из фанеры. Это одна из самых простых моделей  саба закрытого типа с фазоинвертором, который можно сделать самостоятельно.

Что нам понадобится, чтобы сделать сабвуфер:

  • Фанера, толщиной не меньше 20 мм
  • Герметик и пистолет для него
  • Ткань или ковролин
  • Шурупы и саморезы
  • Электролобзик и шуруповерт
  • Степлер, скобы к нему, клей
  • Наждачная бумага
  • Пространство

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Если не найдете такой фанеры, то подойдет любая, толще 10 мм. Но чем больше ее толщина, тем меньше она будет вибрировать и, соответственно, меньше будет дополнительных помех звука саба.

  • Первым делом рассчитываем литраж короба под динамик. Для этого можно воспользоваться программой speakershop. После этого, расчерчиваем фанерные листы по чертежу
  • Затем, электролобзиком разрезаем по нанесенным линиям
  • Для того чтобы согнуть лист ДВП в трубку, достаточно его распарить. После то, как получился цилиндр по краю его надо скрепить саморезами, используя внутреннюю планку
  • После этого, к нему прикрепляются с обеих сторон донышки. Для этого используем клей и степлер. Но лучше все - таки, для этой цели использовать те же саморезы. Все стыки обязательно обработать герметиком
  • Следующий шаг – обтянуть короб выбранным материалом. Это может быть ткань, кожа или что-то иное

И, в заключение, устанавливается фазоинверторная труба, усилитель и припаиваются клеммы для того, чтобы подключить провода.

Прямоугольный короб из фанеры

Также короб для саба может быть трапецевидной формы. И его еще проще сделать, чем предыдущий.

Набор инструментов остается тем же, как и для цилиндрического короба.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

  • Используя ту же программу speakershop, рассчитываем объем будущего короба
  • Расчерчиваем листы фанеры и распиливаем его
  • После того, как детали вырезали, к нижней части короба саморезами прикручиваем переднюю стенку. А затем, таким же образом, прикрепляем и верхнюю панель
  • Следующий шаг – это наметить линию скоса на МДФ-панели. От нижнего края ящика, вычитаем толщину листа фанеры и чертим. Лишнее убираем рубанком или лобзиком
  • После этого, можно вставить боковые части и прикрепить их саморезами
  • Все стыки обязательно обработать герметиком. Осталось разобраться с задней панелью, на которой необходимо выпилить отверстия под фазоинверторы. Перед тем, как это делать, нужно с помощью циркуля начертить их диаметр на фанере. Также, это отверстие можно сделать и на боковой стенке
  • Сами фазоинверторы можно изготовить из остатков пластиковой трубы, соответствующего диаметра. Осталось только их подключить
  • Теперь можно оклеить сверху корпус тканью. Перед этим, желательно зашкурить корпус наждачкой и после этого протереть снаружи и внутри влажной тряпкой
  • Можно вставлять фазоинвертор и усилитель. Работа окончена

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Осталось лишь установить его в багажник. Если места в нем не хватает, то своими руками можно установить его под сиденье водителя. Кроме этого, иногда «вживляют» саб в крыло машины. При недостатке пространства, специалисты находят массу вариантов, как его подключить.

Выводы

Таким образом, видно, что сделать и подключить его в машину не просто, но и не сложно. Для этого, конечно, понадобятся время, терпение, определенная сноровка в обращении с инструментами. Но результат того стоит. Самостоятельно сделанный саб, для своей машины. Это, как минимум, отличный повод для гордости. Тем более, что в отличие от покупного короба, самодельный легче и проще подключить, ведь отверстия, размеры просчитаны заранее и соответствуют возможностям машины.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Не расстраивайтесь если не все получится с первого раза, возможно придется сделать несколько попыток. Не теряйте веры в себя и свои силы.



delaismelo.ru

Как сделать сабвуфер для авто своими руками?

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторКак сделать сабвуфер в авто своими руками? Такой вопрос часто задают автолюбители,
которых не устраивают готовые корпусные сабвуферы. В данной статье мы покажем, как
можно сделать несложный качественный сабвуфер для авто своими руками.
Чтобы сделать сабвуфер, нам необходимо определиться с формой корпуса, типом
акустического оформления и выбрать динамическую головку.
Форму корпуса сабвуфера выберем в виде усеченной пирамиды, как наиболее
универсальную, со скошенной задней стенкой под углом в 23 градуса (практически у всех автомобилей спинка заднего ряда сидений наклонена именно на такой угол).

В качестве типа акустического оформления для корпуса сабвуфера выберем закрытый
ящик. Это позволит легко получить предсказуемые результаты. Такие типы акустического
оформления как фазоинвертор (bass reflex, vented box) и бандпасс (bandpass)
рассматривать не будем, потому, что они требуют более сложных расчетов и настройки.
Открытое оформление (Free air) тоже рассматривать не будем, так как оно подходит
только для седанов.

Переходим к выбору сабвуферного динамика. Поскольку нам необходим динамик для
закрытого ящика, то при его выборе необходимо руководствоваться таким параметром как
добротность Qt. Этот параметр должен быть примерно 0,5 - 0,6. Если этот параметр равен
0,3 - 0,5, то такой динамик больше подходит для фазоинверторного оформления, а если Qt
= 0,7 - 1,2, то такому динамику больше подходит открытое оформление. Из недорогих
сабвуферных динамиков наш выбор пал на модель DS250 фирмы Hertz.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Согласно измерениям и рекомендациям журнала "Автозвук", для динамика Hertz DS250 в
акустическом оформлении закрытый ящик требуется объем порядка 23-28 литров. При
этом АЧХ сабвуфера с учетом передаточной характеристика салона автомобиля
получается линейной.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
После определения требуемого объема приступаем к расчету и изготовлению чертежа
корпуса сабвуфера. Передную стенку корпуса сабвуфера сделаем из ДСП толщиной 23
мм, а боковые - толщиной 20 мм. После того, как выпилили стенки корпуса сабвуфера
нужных размеров и в нужном количестве, приступаем к сборке корпуса. Все соединения
выполняем на клею ПВА и саморезах. Саморезы вкручиваем с шагом в 5 см,
предварительно просверлив отверстие под них сверлом на 3 мм и раззенковав сверлом 10
мм под головки саморезов.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
После того как собран ящик из боковых, верхней и нижней стенок, на одной из боковый
сторон циркулем размечаем отверстие под акустический терминал.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторИ электролобзиком вырезаем отверстие.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Поскольку акустический терминал достаточно хлюпкий и при высоком давлении может
создавать призвуки, то для этого экраннируем его небольшой коробочкой.Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторЭту коробочку промазываем клеем и на саморезах прикручиваем к боковине.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторСабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторРубанком срезаем все выступающие края корпуса сабвуфера. Электролобзиком вырезаем в передней панели отверстие под установку динамика, которую на клею и саморезах крепим к корпусу.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Следующий этап, который нам предстоит пройти - это защитить от влаги и конденсата
корпус сабвуфера, поскольку влага на ДСП действует разрущающе. Для этого мы
пропитаем корпус мебельным нитролаком. Лучше эту процедуру провести на улице, т.к.
лак вонюч и ядовит.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторТак же пропитываем внутренний торец передней панели.

Следующий этап, который нам необходимо выполнить - это облагородить внешний вид.
Для этого корпус сабвуфера обклеим карпетом. На обклейку нам понадобиться примерно
1,5 метра карпета. В качестве клея использовался нитролак.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторОстрым концелярским ножом вырезаем отверстие в карпете под динамик.

Корпус готов. Остался последний шаг - соединить сабвуферный динамик с акустическим
терминалом и закрепить их в корпусе.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Сабвуфер, сделанный своими руками, готов! Можно подключать к усилителю и
наслаждаться басами.

Сабвуфер
Мысль собрать сабвуфер не давала мне покоя уже несколько месяцев.
И вот однажды зайдя в «Радиолавку» мне на глаза попался НЧ-динамик Semtoni, и я
решил его купить…

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Следующую неделю посвятил рачету сабвуфера. Скачал несколько программ для расчета
корпусов сабвуферов (DLSBox2000, JBL-Speakershop, WinISD…) Больше всего мне
понравилась прога DLSBox2000. С ее помощью и расчитал саб. И вот что получилось -
эффективность данного оформления (ФИ) для моего динамика составляет 76%, объем - 37
лиров (внешними размерами 45х35х35см.), фазоинвертор 75х100мм. (диаметр/длинна).
Потом нарисовал на бумаге эскиз, и начал его изготовление.

Все стенки скрутил шурупами длинной 50мм. Все соединения посажены на клей ПВА
(совет – клей жалеть не надо, лишнее выдавится). Внутри для пущей надежности швы
промазал силиконовым герметиком. В принципе это не обязательно, но уж лучше промазать и забыть, чем потом снова разбирать.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Далее приступил к шпаклевке. Шпаклевку использовал автомобильную,
двухкомпонентную (Изготовить шпаклевку можно и самому, смешав мелкие опилки
дерева и клей ПВА, как вариант). Когда шпаклевка высохла, я отшлифовал корпус
практически до идеальной плоскости.

Затем вырезал отверстия под фазоинвертор, розетку, под ручки-карманы.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Собираем сабвуфер, для того, чтоб посмотреть, как звучит.


Все мои сомнения по поводу правильности расчета объема ящика в миг развеялись –
самодельный сабвуфер играл мягкий ровный бас.
Убедившись в том, что ничто нигде не свистит, я поснимал «фурнитуру» и приступил к
оклейке корпуса самоклейкой бумагой с фактурой кожи. Собрал.
Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоваторСабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор
Изготовление подиума для сабвуфера
своими руками
После изготовления подиумов пришла очередь подумать о сабвуфере. Конечно,
можно было бы просто купить корпусной саб, но для меня это слишком легкий путь.
Да и вообще, если хотите знать мое мнение, готовый ящик для настоящего мужчины
должны делать только один раз, и совсем под другую музыку...
Выбор технологии
Внимательно ознакомившись со всеми рекомендациями, решил строить ящик типа
"stealth" (скрытый, неправильной формы, повторяющий форму части багажника) из
стеклоткани и углеволокна со стенками из фанеры.
Материалы и инструменты
Из основных материалов мне понадобилось:
§ Эпоксидка, 9 флаконов по 300 г, пр-во г. Дзержинск.
§ Стеклоткань толщиной 0,3 мм (скорее всего, она промышленная), без воска, порядка 2,5 кв. м.
§ Углелента толщиной 0,1 мм и шириной 0,4 м - порядка 4 м.
§ Лист фанеры 9 мм - порядка 1,8 кв. м.
§ Полиэфирная шпаклевка со стекловолокном - 150 г.
§ А также шкурка, гвоздики, шурупы, бумажный скотч, пластилин, аэрозольная краска "Matson",
клей типа "Момент", термоклей, карпет (ковролин).
Электролобзика у меня тогда не было, поэтому использовал обычные пилы - широкую и
узкую, также электродрель, строительный фен "Black&Decker", ножницы по металлу,
нож-резак и еще молоток...

Выклейка
Решил расположить сабвуфер слева в багажнике - меньше расстояние до аккумулятора и
больше места в нише из-за отсутствия горловины бензобака. Место, которое находится за
пластиковой заглушкой, тоже задумал использовать, и, как потом оказалось, не зря, это
дополнительно 5 литров объема. Для начала подготовил поверхности: все заклеил
бумажным скотчем, включая пластиковую боковину. Затем с помощью картона, скотча и
пластилина сделал обечайку (торцы) вокруг выреза вровень с кромками, предварительно
наклеив кусок пенки 8 мм на внутреннюю поверхность заднего крыла. Это для того,
чтобы готовая форма не упиралась в крыло изнутри. Здесь важно проследить, чтобы
боковые картонные стенки располагались под небольшим углом, иначе слепок
невозможно будет вытащить из отверстия. Потом тем же пластилином немного
подкорректировал получившуюся матрицу для придания более плавных обводов слепку.
Пластилин разогревал феном, а то очень тяжело.
Подготовленную таким образом поверхность обильно смазал литолом и приступил к
оклейке. Стеклоткань накладывал внахлест, полосками шириной порядка 15 см, слегка
подогревая их феном и выдавливая пузырьки. Поверхность смолой не мазал (она в литоле), а предварительно пропитывал полоски. На этом этапе я не очень ясно
представлял себе будущую форму ящика, поэтому заклеил заведомо большую площадь.
Эпоксидка медленно полимеризуется при низких температурах, поэтому мне пришлось
искать теплый гараж для затвердевания формы. Это оказалось гораздо легче, чем я
предполагал, и после ночевки машины в огромном теплом заводском гараже я
торжественно выдрал получившийся слепок, правда, с некоторым усилием...
Стенки
Число, форму и размер боковых стенок прикидывал уже по месту, вырезая их из картона и
скрепляя клеем-расплавом (продается в виде стержней, плавится паяльником либо
вставляется в специальный "пистолет"). Но на этом этапе есть одна важная проблема, для
которой я нашел (горжусь собой!) нетривиальное решение.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Как прикинуть объем ящика? Готового ответа я так и не нашел, пришлось придумывать.
Коробка от динамика вмещала 20 литров, поэтому на глазок вырезал из картона и скрепил
стенки так, чтобы получилось полторы коробки. Более точно измерить объем можно
только при помощи сыпучих или жидких веществ... Может подойти и крупа (30 литров
крупы - ой-ой!), песок, керамзит или пенопластовые шарики... Про воду пока речь не идет
- конструкция негерметична в принципе. Но свежее решение пришло само собой, однако
не сразу: в обычные пакеты для мусора я налил воды по 6 литров, завязал их и просто
побросал в макет ящика! Хотя конструкция чуть было не рассыпалась из-за тяжести воды,
цели своей я достиг...
Затем вырезал стенки уже из 9-миллиметровой фанеры, стараясь учесть уменьшения
объема в дальнейшем: толщина стенок, объем брусков и ребер жесткости, эпоксидку (9
флаконов по 300 г), стеклоткань и т.д. Новые стенки скрепил термоклеем и вторично
произвел замер. Если есть сомнения в правильности замеров, то можно ширину стенок
сделать с запасом и отрезать лишнее потом, когда будет набрана достаточная прочность.
Верхнюю стенку пришлось вделать с вырезом под динамик в штатном месте накладки.
Так я планирую организовать тыловую подзвучку.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Далее скреплял стенки между собой при помощи шурупов (саморезов), брусочков и
эпоксидки. Бруски лучше вырезать из твердых пород дерева: бук, дуб, береза. Места под
шурупы (я взял 4 х
25 мм) разметил и предварительно засверлил сверлом 0,5-0,75 диаметра шурупа, иначе
брусок расколется. Хочу добавить, что скреплял боковые стенки между собой, не отделяя
заднюю, - чтобы постоянно контролировать положение деревянной части относительно
стеклопластиковой. То есть разрывал временное клеевое соединение, ставил брусок и
опять фиксировал участок термоклеем. Когда деревянная обвязка высохла, капитально
приклеил к ней заднюю стенку эпоксидкой, прибив штапичными (маленькие такие)
гвоздиками по периметру для полного прилегания. После этого срезал излишки слепка и
кое-где эти гвоздики повыдергал. При стыковке все щели заполнял смесью смолы и
опилок. Первоначальная форма была готова. Даже на этом этапе ящик оказался полностью
герметичным, поэтому я замерил объем водой, причем уже без пакетов...
Увеличение прочности
Для увеличения жесткости деревянных стенок достаточно было просто прибить-наклеить
еще один слой фанеры. Но я на свой страх и риск немного усложнил себе задачу и
применил композитный материал - "сэндвич". Между двумя фанерными стенками зажал
три слоя углеволокна со смолой, причем волокна располагались вдоль - поперек - вдоль.
Дополнительную стенку решил высверлить и сделать, таким образом, "сотовую"
структуру. Как мне кажется, эти дырки не снижают общую жесткость конструкции, но
This document is created with trial version of Document2PDF Pilot 2.6.97.
заметно улучшают демпфирование стенок. Да и к тому же в сумме это дополнительных 2
литра объема, я посчитал. Вполне возможно, что эти дырки - спорный вопрос. Здесь я не
уверен на 100% в правильности своих действий, однако испытания показали неплохие
результаты...
Другое дело - набрать прочность стеклопластиковой части ящика. Оптимальным
решением оказалось применение аналогичного "сэндвича". Только теперь три-четыре слоя
углеволокна помещались между слоями стеклоткани. Такой "сэндвич" я аккуратно
изготавливал на гладкой подложке (идеально - на куске толстого стекла), тщательно
пропитывая смолой каждый слой. Потом наклеивал его внутрь слепка. Предварительно
поверхность смазывал эпоксидкой и уже положенный "сэндвич" немного грел феном
(смола размягчалась), тщательно разравнивал его, выдавливая пузыри, и затем грел феном
уже посильнее. После таких действий свежеприлепленный "сэндвич" "вставал" - немного
затвердевал. Таким образом, вполне возможно набрать жесткость слой за слоем, не
дожидаясь полной полимеризации свежих "сэндвичей".
По такой схеме набрал суммарную толщину в 8-10 слоев, накладывая куски внахлест и
делая акцент на участках с наибольшей площадью. Также старался, чтобы "сэндвич"
немного захватывал фанерные стенки. Форма выклеивалась довольно ровно, поэтому
поверхность практически не шлифовал между накладкой слоев. Углеволокно имеет
высокий модуль жесткости, поэтому его применение намного упрощает задачу. Можно,
конечно, обойтись и без него, но тогда число слоев стеклоткани придется увеличить... И
еще один момент: композит получится гораздо прочнее, если он будет сохнуть под
грузом, а не просто так. Вакуумной установки у меня нет, применять гнёт я не стал, но
прижать стеклоткань мешочком с песком, наверное, было бы не лишним...
Ребра жесткости и верхняя крышка
Конструкция получалась все прочнее и прочнее. Я пробовал со всей силы прыгать на
ящике, но никаких деформаций это не произвело. Тем не менее, поставил ребра жесткости
(распорки). Прыжки прыжками, а бас - дело серьезное.

Сабвуфер своими руками в машину чертежи – чертежи и схемы » АвтоНоватор

Ребер вырезал три штуки - из той же фанеры, шириной 3-4 см. Конечно, не так просто
было "близко к тексту" повторить рельеф стеклопластиковой поверхности, но я особо и не
старался: стеклопластик все спишет... Ребра наживил гвоздиками к деревянным стенкам,
заполнил щели между ними и слепком смесью смолы и опилок, а потом по месту стыка
положил полоски стеклоткани. На дно ниши приклеил буковый брусочек, заклеив его
сверху куском стеклоткани. Ну вот теперь прочность точно достигла отметки "ЛИНКОР".
Верхнюю крышку тоже вырезал из фанеры. Между двумя 9-миллиметровыми заготовками
зажал пару слоев углеволокна и слой стеклоткани со смолой, скрепил фанерки гвоздиками
и прижал грузом. Отверстие под динамик вырезал заранее, а уже к высохшей композитной
конструкции приклеил и прибил дополнительное кольцо. Оно немного добавляет
жесткости крышке, да и шурупы крепления динамика будут прочнее держаться за счет
более долгого пути в дереве...
После проверки поверхностей крышку торжественно приклеил к ящику, намертво
привинтив ее шурупами. Мелкие неровности и головки шурупов зашпаклевал и зашкурил.
Стеклопластиковую часть ящика тоже шпаклевал, но только крупные раковины -
выводить поверхность "в ноль" не имеет никакого смысла: кто это оценит, а на жесткость
не влияет.
Ящик снаружи и изнутри выкрасил черной матовой краской, хотя специалисты
рекомендуют внутреннее пространство обработать антикором в аэрозольной упаковке.
Также изнутри на клей "Момент" наклеил 10-миллиметровый поролон для лучшего
демпфирования стенок. Снаружи часть ящика задрапировал ковролином (карпетом),
использовав тот же "Момент".
Клеммы купил универсальные - и под вилку, и просто под оголенный провод. Просверлил
отверстия в боковой стенке и прикрутил их, промазав герметиком. Провод к динамику
взял покороче и потолще, 4 кв. мм, места контактов пропаял и заизолировал.

Герметизация динамика
Неправильное сопряжение динамической головки и ящика (особенно это касается ЗЯ)
запросто может свести к нулю весь кропотливый труд. Конечно, существуют специальные
прокладки из пористого материала, предназначенные специально для подкладывания под
обод динамика. Можно даже приклеить динамик к корпусу герметиком. Но как его потом
отдирать? Я применил простую и надежную технологию, дающую прекрасные
результаты. Всем рекомендую.
Обод корзины динамика намазал (от греха) литолом. Затем нанес силиконовый герметик
(отличные результаты дает фирменный "ABRO") по краю отверстия в корпусе. Чтобы
головка не приклеилась, по силиконовой дорожке нужно уложить полоски тоненького
целлофана (вполне подойдут кусочки пакета - "маечки"). Далее нужно приложить
динамик, ориентировав его так, как он будет стоять в дальнейшем, и привинтить его
всеми винтами. После затвердевания герметика динамик и целлофан должны с легкостью
отсоединиться, а на корпусе должна остаться идеально подходящая под конкретную
головку силиконовая прокладка.

Выводы
На мой взгляд, сабвуфер получился. Не особо тяжелый, но жесткий и прочный. В итоге он
оказался около 33 литров - ненамного меньше расчетного, но это не столь страшно:
добавление звукопоглощающего материала внутрь позволяет исправить эту нестыковку...
В багажнике сидит как влитой, не дребезжит, стенки не "дышат" даже на
околомаксимальной громкости. В общем, я доволен. В тот момент у меня нет
возможности измерить АЧХ, поэтому настраивал на слух - добавляя или убирая
акустический балласт или звукопоглотитель.
15 апреля 2000 года появилась возможность проверить сабвуфер в деле на первых
соревнованиях SPL-клуба. Для меня оказалось полной неожиданностью, но сабвуфер в
категории "СОЛО" продемонстрировал звуковое давление в 132,5 дБ - лучший результат
среди всех участников. Для одной "двенашки" это очень серьезно.

Еще одна статья о том как сделать Сабвуфер самостоятельно -Как сделать сабвуфер для авто своими руками?

Название: Сабвуфер для автомобиля своими руками

Автор: Сусло А.

Издательство: Журнал «АвтоЗвук»
Год: 2011

Формат: pdf

Страниц: 24

Качество: отличное (иллюстрации)
Интерфейс: русский

blog.auto-sklad.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
