Часто владельцам загородных домов приходится изготавливать ручные насосы для скважины самостоятельно, так как в продаже имеются достаточно дорогие устройства. При наличии сварочного аппарата можно сделать ручной насос для скважины своими руками. Часто встречается название «помпа». Именно такие устройства являются наиболее распространенными среди владельцев участков.
Выбирая насос для скважины на загородном участке, необходимо помнить о том, что следует учитывать глубину залегания и степень загрязненности жидкости.
По конструкции описываемые механизмы могут разделяться на несколько видов:
При воздействии на рычаг в таких механизмах приводится в движение крыло, которое и приводит в действие всасывающий элемент устройства. Стоимость таких моделей может быть разной. Цена обычно зависит от используемых материалов. Такие насосы предназначены для перекачивания только чистой воды без добавления различных жидкостей или абразивных частиц.
Стоит отметить, что такими механизмами нельзя качать воду из артезианских скважин.Самой распространенной причиной приобретения ручного насоса является низкая стоимость таких конструкций по сравнению с другими типами механизмов. Но во время выбора стоит руководствоваться и другими параметрами:
Второй вид ручных насосов приспособлен для подъема водына 30 метров.Для подъема жидкости с 30 метров используются штанговые устройства.
Другие же могут работать весь год.Приобретая насос по описанным критериям можно выбрать более подходящий вариант для своего участка.

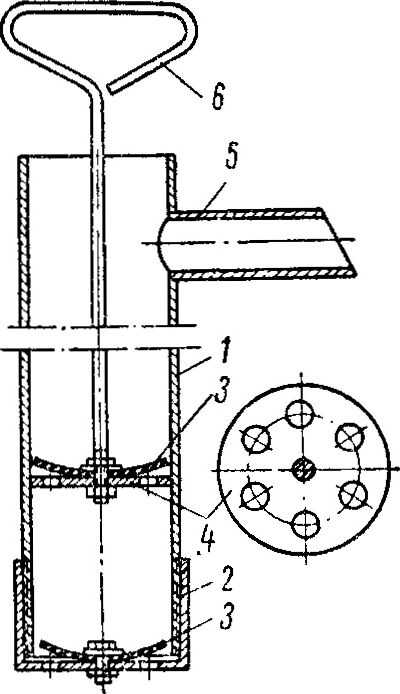

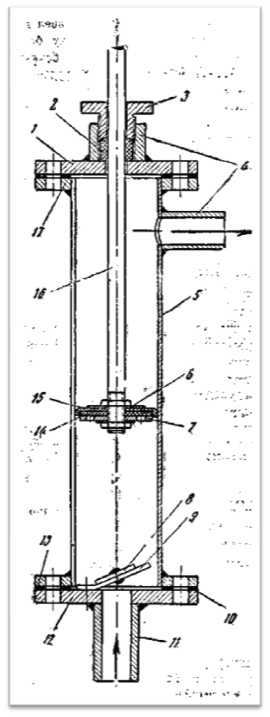

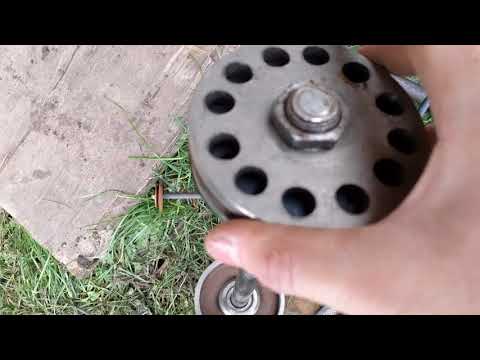

Перекачивание воды через устройство происходит благодаря поршню, который закрепляется на штоке. Этот элемент конструкции перемещается по металлическому корпусу. Чтобы вода не возвращалась в обратном направлении, в поршне устанавливаются клапаны. Шток присоединяется к ручке насоса при помощи шарнира. При нажатии на ручку происходит подъем поршня, что приводит к перекачиванию воды.
В нижней части конструкции находится шланг, который опускается в воду. В средней части устройства расположена выходная труба, через которую и поступает вода. Стоит помнить, что ручные насосы можно использовать только в том случае, если глубина скважины на участке составляет менее 10 метров.
Подъем воды в ручном насосе происходит благодаря созданию вакуума в корпусе во время передвижения поршня. Жидкость поднимается до тех пор, пока не откроется выходное отверстие,так как во время подъема поршня создается разряженная атмосфера, утягивающая его вниз. Чтобы правильно собрать устройство для своего участка, сначала необходимо подготовить схему ручного насоса для скважины. На представленном видео отображен процесс использования стандартного ручного механизма.

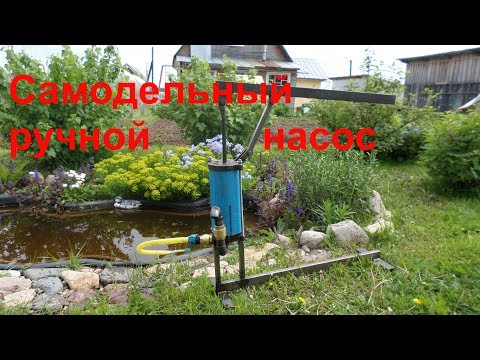

Для создания ручного насоса необходимо следовать определенной технологии:
Главное условие – чтобы сечение было одинаковым по всей длине. При этом поршень должен иметь такую же форму, что и корпус.
Многие используют трубы из металла.Конструкции, сделанные своими руками, являются достаточно эффективными для выкачивания воды из скважины. Представленное ниже видео позволяет увидеть процесс применения ручного насоса.

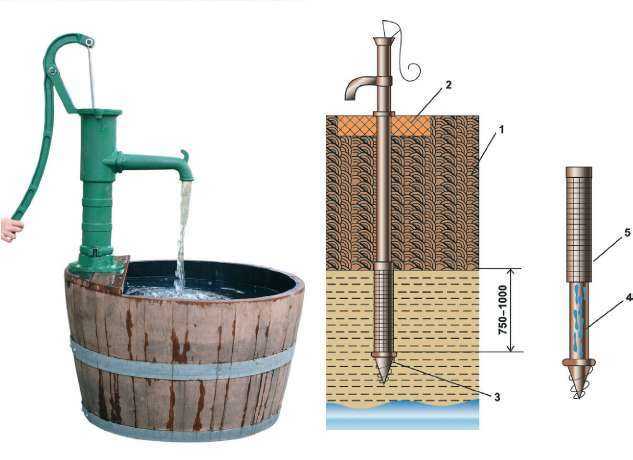

Глубинные насосы используются в случае, если глубина скважины составляет более 12 метров. Чтобы собрать глубинный насос, необходимо сделать металлический цилиндр и найти трубы и шланги, по которым будет перемещаться вода. Также нужно приобрести поршневой блок.
Заборные трубы из металла при создании глубинного насоса устанавливаются на глубине грунтовых вод. После этого самодельный цилиндр опускается в скважину таким образом, чтобы поршень не доставал до нижней створки. Расстояние между данными элементами должно составлять около 6 см. Верхний конец штока насоса пропускается через прокладку и соединяется с ручкой устройства.
Для изготовления насоса используются следующие материалы и инструменты:
Стоит помнить, что во время создания устройства стоит придерживаться технологии его изготовления и установки. Сделав насос для скважины своими руками можно забыть о проблемах с недостатком воды в загородном доме. При отсутствии желания тратить время на создание описываемого механизма можно приобрести недорогой пластиковый электронасос.
Ручной насос для воды – это энергонезависимый прибор для перекачки воды из скважины или колодца. Чтобы данное устройство начало свою работу, необходимо приложить физические усилия, поэтому такой вариант для всех удобен. Однако есть ситуации, когда применение ручного насоса целесообразно.
Поэтому «Сантехник Портал» подробнее расскажет о сфере применения и разновидностях конструкции приборов данного типа.
Содержание

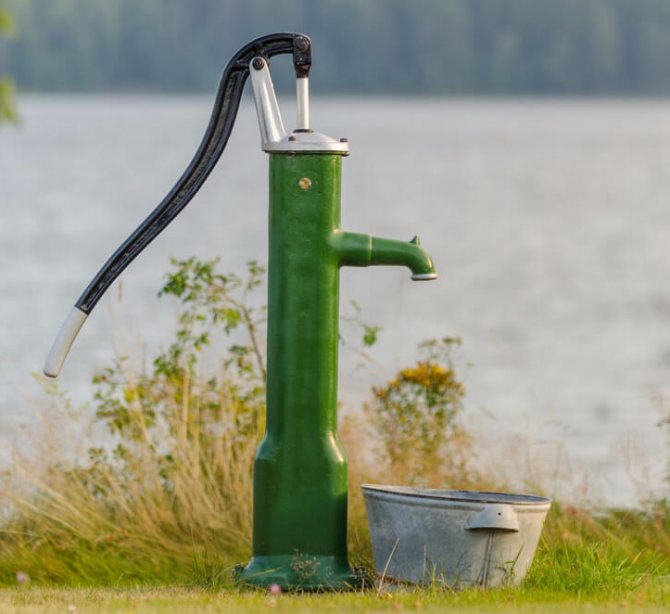

Ручная помпа для воды, она же колонка, не нуждается в электричестве, поэтому используется в качестве замены электрического насоса в случае отключения электроснабжения.
Главная цель применения насосного оборудования – перекачка жидкости от источника к точкам водозабора: жилой дом, баня, гараж, мастерская, огород. Обычно источником воды на загородном участке являются колодец или скважина, иногда – озера и пруды.
Монтаж дорогого изделия на даче, где вы появляетесь только периодически, экономически малоцелесообразно. Электрические приборы обходятся дороже, нуждаются в обслуживании и чаще ломаются из-за множества элементов и сложной конструкции.
Откачать при помощи ручного приспособления нужное количество жидкости, приехав на дачу в выходные, не так уж и сложно.
Также ручной водяной насос используют тогда, когда технически сложно или невозможно подвести агрегат к источнику электропитания. К примеру, если вы хотите поставить колонку в конце огорода.
Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.
Механический насос для откачивания воды из скважины при сравнении с электрическими изделиями обладает следующими преимуществами:
Кроме того, ручные водяные насосы для дачи легко устанавливать и ремонтировать своими руками, не прибегая к помощи специалистов.
Недостатки эксплуатации ручного насоса для скважины обусловлены низким уровнем комфорта:
Наибольшей популярностью у покупателей пользуются импортные изделия из Европы: мембранные насосы Grundfos (ГРУНДФОС), крыльчатые механизмы Knauth. Много товаров от отечественных предприятий: ЛИВГИДРОМАШ, ПНЕВМОГИДРОМАШ, Электром и др. Есть множество недорогих моделей от тайваньских и китайских производителей.
От конструктивных особенностей разных моделей ручной помпы зависят ее эксплуатационные возможности.
Работают такие устройства очень просто: при давлении на рычаг крыло вращается и заставляет заработать всасывающий узел. Данные изделия применяются для выкачки чистой жидкости без примесей и нерастворимых твердых частиц, а также без нефтепродуктов, масел и химически активных веществ.
Такая конструкция позволяет использовать устройство в вертикальных прямых шахтах, но при этом износостойкость агрегата снижается – возникает вероятность обрыва вытянутой штанги. Качество изделий зависит от материала изготовления узлов конструкции.
Перед тем как купить механический прибор со штангой нужно учесть, что он достаточно громоздкий и не может устанавливаться на поверхностях с уклоном. Используются такие агрегаты в прямых вертикальных шахтах большой глубины.
Цилиндр создает в камере мощное разрежение, в результате вакуум создает условия для интенсивного всасывания жидкости.
Технические характеристики поршневых изделий не позволяют применять их для глубоких артезианских скважин, но они могут поднимать на поверхность подземные воды из менее глубоких источников – до 18 метров.

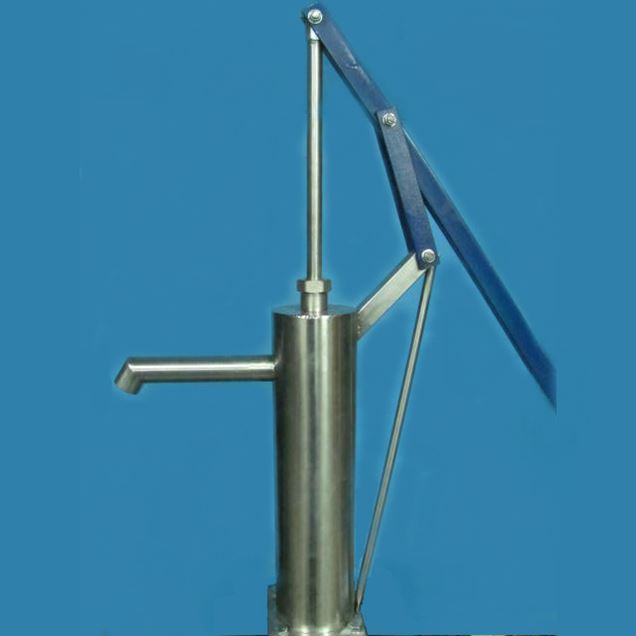

Принцип работы устройств данного типа: при опускании рычага поршень двигается вверх, в камере создается вакуум, благодаря чему жидкость поднимается через открывающийся дисковый клапан.
При движении рычага вверх поршень перемещается вниз и закрывает донный клапан, не позволяя воде циркулировать в обратном направлении. Она движется в часть цилиндра, которая располагается над поршнем.
При повторном опускании рычага вниз порция воды выходит наружу через патрубок. Так происходит ее откачка.
Стоит отметить, что вне зависимости от размера, массы, глубины подъема, разновидности механизма, все скважинные насосы ручного типа обладают примерно одинаковой производительностью. За полный цикл работы выкачивается около 1 литра жидкости.
При помощи ручного насоса можно выкачать до 40 литров воды за 1 минуту!
Это значительно меньше, чем способны перекачивать электрические приборы.
Однако выбор механического устройства более рационален при небольших потребностях в воде, а также в случае отсутствия электроснабжения.
Мерилами оценки при выборе ручного водяного насоса для колодца или скважины, являются основные параметры конкретного объекта:
Эти параметры в большинстве случаев имеют значение не при эксплуатации, а при транспортировке агрегата и на этапе его установки.В подобных гидротехнических колонках все узлы унифицированы, им легко подобрать замену. Установка и обслуживание механизмов не требует применения специальных инструментов, достаточно владеть элементарными техническими знаниями.
Как сделать автономный насос из пластиковых труб?Если колодец неглубокий, с доставкой воды наверх справится экономичная и простая в устройстве пластиковая модель.
Летний ручной насос для воды своими руками можно полностью собрать из пластиковых труб диаметром на 20 и 50 мм. Из металла сделаны только обратный клапан и фильтр.
Для самостоятельной сборки колонки понадобится:
Сборка самодельной конструкции происходит следующим образом:
Получается конструкция «труба в трубе», которую нужно погрузить в колодец.Главным преимуществом простого пластикового агрегата является его быстрая сборка и разборка. С наступлением холодов наружные детали снимите, а ПП трубу просто вытяните. В шахте источника останется только канализационная труба.
Если вы передумали делать самодельный насос, то всегда можете купить готовое оборудование в магазине.
Обобщая все вышеописанное, можно сделать следующие выводы:
Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.

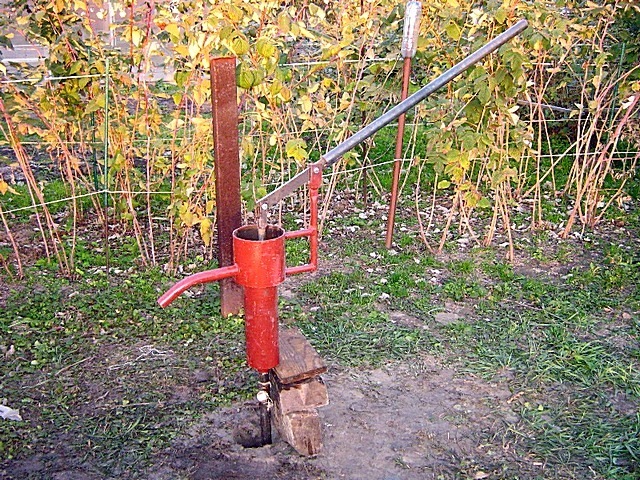

Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.
При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.
К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.
Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.
Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:
Несколько лет назад сильный ледяной шторм отключил электричество в моей семье на пару дней… и мы внезапно оказались без использования нашего электрического скважинного насоса.
Пока мы шарили по освещенному свечами дому — не в силах сварить кофе, приготовить еду, помыть посуду, спустить воду в туалете или даже сделать глоток воды из-под крана (но при этом остро осознавая, что всего в 15 футах под нами все утоляющее жажду жидкости, которую мы когда-либо могли хотеть) — мы чувствовали себя, как товарищи по плаванию, застывшие в море в «Иней древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!
Тогда я вспомнил, что, когда я был подростком, один из наших соседей присоединил рабочий ручной насос к своему электрическому скважинному насосу… и я пожалел, что у меня не хватило предусмотрительности и ноу-хау, чтобы установить подобное приспособление на нашу установку. Я решил — тут же — по крайней мере исследовать возможность. К счастью, я тоже это сделал, потому что установка ручного насоса на нашу скважину оказалась легкой задачей (даже для такого любителя-самоделки, как я!).
И если вы ищете недорогую неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может вам подойти!
Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического агрегата.
Два насоса просто используют один и тот же корпус скважины (в данном случае это труба диаметром 6 дюймов, которая уходит в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего на 13 футов ниже верхней части обсадной трубы нашей скважины, мы смогли выбрать для наших целей простой ручной насос с неглубокой подачей вместо того, чтобы покупать более дорогой глубоководный насос. (Чтобы рассчитать высоту уровня грунтовых вод, я просто опустил веревку, к концу которой был привязан небольшой кусок дерева, в обсадную трубу колодца, пока древесина не всплыла, а струна не ослабла, а затем я отметил и измерил веревку. .)
Для установки устройства с ручным управлением мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с кувшинным носиком, 25 футов пластиковой трубы диаметром 1 1/4″, один пластиковый винтовой переходник (для присоединение отводной трубы к насосу) и два хомута для шланга 1 1/4″ (один я использовал для крепления отводной трубы к пластиковому переходнику, а другой — для временного прикрепления отводной трубы к крышке колодца, чтобы трубка не t «случайно» упасть в обсадную трубу, пока мы собирали систему).
Общий счет за эти компоненты, , включая насос , стоил чуть менее 50 долларов. И если учесть, что наша первоначальная установка скважины стоила нам огромных 2000 долларов, эта ручная система резервного копирования была довольно выгодной сделкой!
Единственным специальным инструментом, который мне понадобился для установки устройства, была кольцевая пила с долотом 1-1/4″, которым я просверлил круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную из обрезков пиломатериалов, чтобы установить на ней водовоз, вы можете просто прикрепить насос к столу для пикника или даже прямо к самой крышке колодца.
Мы установили ручной насос почти три года назад, и он оказался очень успешным. Сначала мы думали, что можем прибегать к нему только изредка в экстренных случаях, но на самом деле он используется почти каждый день. Да ведь соседские дети на самом деле износили наш родной насос в первое же лето, когда он у нас был в эксплуатации! (Даже в самые жаркие дни вода из него была прозрачной и ледяной.
)
Теперь у нас есть более дорогой «напорный» насос. Эта машина имеет камеру высокого давления и два крана, что позволяет нам накачивать ледяной душ или, подключив садовый шланг к одному из патрубков, поливать наши цветы и овощи. Но лучше всего то, что нам больше не нужно таскать ведра к дому во время отключения электроэнергии, как это было с насосом более ранней модели. Пропустив шланг между колодцем и ближайшим наружным краном, мы можем пополнить резервуары для хранения воды и нагревателя и / или перекачивать воду прямо в любой кран в доме! И хотя мы до сих пор на самом деле не приветствуем те случайные периоды временных отключений электроэнергии, когда они случаются, мы больше не ждем с тревогой капания из крана.
Теперь, если бы мы только не забыли пополнить запасы этой коробки аварийных свечей, все было бы готово!
Большинство насосов для скважин работают от электричества.
Хотя это имеет несколько преимуществ с точки зрения эффективности и надежности, оно не компенсирует один огромный недостаток — у вас не будет воды в случае отключения электроэнергии.
Перебои в подаче электроэнергии случаются неожиданно и могут длиться часами, если не днями. Если это произойдет, и ваше водоснабжение полностью зависит от постоянного потока электроэнергии, вы останетесь без воды.
Поэтому домохозяйства устанавливают ручной насос для пополнения запасов воды. Поскольку эти скважинные насосы работают вручную и не нуждаются в электричестве, на них не влияют перебои в работе.
Однако установка скважинного насоса может быть пугающей и требует дополнительных затрат. Это отпугивает домовладельцев, потому что они не хотят нести дополнительные расходы в качестве меры предосторожности. Мы здесь, чтобы сказать вам, что вам не нужно платить компании за установку.
Процесс может показаться сложным, но он очень прост, если у вас есть верная информация.
К концу этой статьи у вас будут все необходимые знания.
Большинство установок глубинных насосов достаточно просты, чтобы домовладельцы могли выполнять их самостоятельно, поскольку ручной насос можно установить рядом с погружным насосом.
Однако есть одно смягчающее обстоятельство, при котором мы бы посоветовали связаться со специалистом и попросить его выполнить установку.
Если ваша погружная выходная труба проходит через верхнюю часть крышки колодца, вы не сможете выполнить установку самостоятельно. Вам придется нанять кого-нибудь, чтобы поднять крышку колодца с насосом и трубами и заменить ее крышкой колодца ручного глубокого колодца.
Как только они это сделают, им нужно будет поместить насос в новый корпус и загерметизировать. Вы не можете сделать это сами. Однако после того, как они будут сделаны, вы можете взять на себя и установить ручной насос.
Есть еще несколько вещей, которые вы должны проверить, прежде чем начинать установку самостоятельно.
Сначала , вы должны уметь работать с электропроводкой и выполнять простые сантехнические работы. Эти навыки пригодятся вам при установке нового насоса.
Второй , убедитесь, что вы знаете, как отключить питание погружного насоса. Если вы давно не живете в этом районе, возможно, вы не знакомы с тем, как это работает. Или, если вы делитесь имуществом с кем-то еще, они могут включить его после того, как вы отключите его.
Третий , проверьте вес устанавливаемого скважинного насоса. Вы должны быть в состоянии поднять его легко. Если это слишком тяжело для вас, попросите друга или члена семьи помочь вам. Однако, если это невозможно, лучше доверить это профессиональной монтажной компании.
После того, как вы подтвердите, что можете выполнить установку самостоятельно, вам необходимо получить некоторые инструменты.
Инструменты гарантируют, что вы будете готовы и оснащены для беспрепятственного выполнения установки. Очень важно иметь их все, так как каждый отвечает за конкретную задачу и не может быть заменен другим. Следующие инструменты рекомендуются для ручного глубоководного насоса Simple Pump, другие производители могут рекомендовать другие инструменты для работы.
Вот список всего, что вам понадобится:
Снимите крышку лунки и с помощью фонарика найдите препятствия.
Это может включать запутанные или лишние провода.
Колодцы без погружной трубы через заглушку имеют безамбарный переходник. Этот компонент отвечает за подтягивание воды вверх. Вам нужно расчистить достаточно места, чтобы вы могли опустить трубу на ее глубину.
Если в вашей скважине уже есть электрический погружной насос, вам необходимо заменить ее новой крышкой скважины. Конкретный процесс зависит от типа используемой крышки.
Крышки для безамбарного колодца очень легко заменить. Отсоедините три провода и по очереди прикоснитесь их оголенными концами к корпусу колодца. Затем прикрепите их к трубопроводу на несколько футов ниже.
После этого проведите проводку внутрь корпуса и наденьте на корпус колпачок колодца. Выровняйте его и выведите провода за пределы кожуха и пропустите их через нижнюю часть крышки колодца.
Закройте проводку и убедитесь, что она не мешает ручному насосу.
Прикрепите силовые кабели и страховочный трос погружного насоса к трубе погружного насоса. Убедитесь, что ни один из них не спиралевидный и ровный на своей поверхности.
Когда закончите, снова подключите электричество и запустите существующую помпу, чтобы убедиться, что она работает правильно.
Механически обработанная крышка колодца используется, когда погружная труба проходит через крышку колодца. В таком случае мы рекомендуем обратиться к профессионалу для установки. Они будут иметь дело с крышкой колодца, а также.
Используйте разбавленный раствор отбеливателя для очистки всех труб и стержней, которые вы будете использовать. Важно убедиться, что они не загрязнят вашу воду. Затем соедините наружную резьбу на штоке поршня с внутренней резьбой на насосной штанге.
Вы можете дополнительно затянуть их с помощью Loctite.
Нанесите около 3 витков тефлоновой ленты на наружную резьбу, а затем сделайте отметку на расстоянии 5/8 дюйма от одного конца трубы.
Подведите насосный шток, прикрепленный к штоку поршня, к охватываемому концу отводной трубы.
Затем ввинтите отводную трубку в цилиндр насоса и затяните ее. Когда вы закончите, вставьте цилиндр насоса и поместите предохранительный инструмент на головки трех болтов на крышке колодца. Поместите конец трубы с внутренней резьбой на предохранительный инструмент.0037
Добавьте все насосные станции и отводные трубы, сохраняя расстояние от 4 до 6 дюймов между вершинами каждой из них.
Присоедините вторую насосную штангу к только что установленной штанге. При их соединении следует использовать швеллерные замки или тиски. Не прилагайте слишком много усилий, потому что вы можете сломать стержень.
После того, как вы закончите, установите вторую отводную трубу. Следуйте тому же методу, что и для первой трубы. Затем выгните его так, чтобы вы могли вставить его в охватываемый конец отводной трубы.
Поднимите отводную трубу и снимите предохранительный инструмент.
Опустите трубу на несколько дюймов и прикрепите предохранительный инструмент к следующей отводной трубе.
Продолжите этот процесс для всех ответвлений.
Продолжайте присоединять трубы, пока не достигнете уровня грунтовых вод. В идеале вы должны знать общую глубину вашего колодца и статический уровень воды, чтобы убедиться, что вы правильно расположили насос.
Вы можете рассчитать, какое расстояние вам нужно пройти, подняв насосную штангу над землей. Перемещайте его вверх и вниз каждый раз, когда добавляете трубку. Вы почувствуете разницу в усилии, которое потребуется, чтобы поднять его, как только вы доберетесь до воды. Убедитесь, что вы расположили насос с достаточным запасом, чтобы учесть сезонные различия в вашем статическом уровне воды, в противном случае вам может потребоваться добавить дополнительные отводные трубы, если цилиндр насоса окажется выше вашего уровня воды, когда вам нужно его использовать.
Проверьте, не нужно ли отрегулировать насосную штангу. После того, как с этим разобрались, установите стояк.
Наденьте его на шток насоса и опустите. Затяните соответствующие стяжные болты и монтажные болты. Затем прикрепите рычаг и ручку в сборе.
Вам потребуется 7-10 раз накачать воду, чтобы она достигла напора насоса. Вода будет выходить из насоса, и у вас будет к ней доступ.
Со временем вам может понадобиться увеличить количество насосов, прежде чем вы получите воду, потому что уровень грунтовых вод понизится. Тем не менее, это не будет радикальным изменением, если вы не перекачаете.
Поздравляем! Ваш ручной насос для глубокого колодца настроен!
Если в вашей скважине высокая концентрация твердых частиц или минералов, они будут скапливаться на различных компонентах скважинного насоса.
Таким образом, вы должны качать его в течение нескольких минут каждую неделю, чтобы предотвратить эти отложения.
Нормальное положение — вертикальное. Ручка должна указывать на небо. Это положение предохраняет шток насоса от загрязнения.
Вода в вашем скважинном насосе, вероятно, не замерзнет, поскольку в большинстве наших штатов температура не опускается ниже точки замерзания. Однако на всякий случай лучше сделать небольшое дренажное отверстие. Ознакомьтесь с нашей статьей о морозостойких скважинных насосах.
Q4. У вас есть видео, показывающее установку ручного насоса для глубокой скважины?
Да, зайдите на канал Simple Pump на YouTube, чтобы увидеть, как мы устанавливаем ручной насос для глубоких скважин.
Это все, что вам нужно знать об установке ручного скважинного насоса на своем участке. Процесс немного сложный, но с правильным руководством вы не справитесь.
