Как сделать вакуумный насос своими руками: обзор методов

Содержание

  1. Как из автомобильного насоса сделать Вакуумный?
    1. Водокольцевой насос вакуумного типа
  2. Как сделать вакуумный насос из больничного шприца?
    1. Пример создания самодельного вакуумного насоса из медицинского шприца (видео)

Вакуумные насосы изначально создавались для промышленного использования. Громоздкие, мощные и технически сложные в конструкции агрегаты стояли на заводах и предприятиях, а цена на них была попросту огромна.

Автомобильный насос в разобранном виде, готовый к переделке в вакуумный агрегат

В наше время вакуумные модели стали применятся и в быту. И хотя они намного дешевле своих промышленных версий, приобретение вакуумных насосов все равно проблемная вещь. К счастью, всегда имеется возможность сделать вакуумный насос своими руками, не потеряв при этом в качестве созданного прибора.

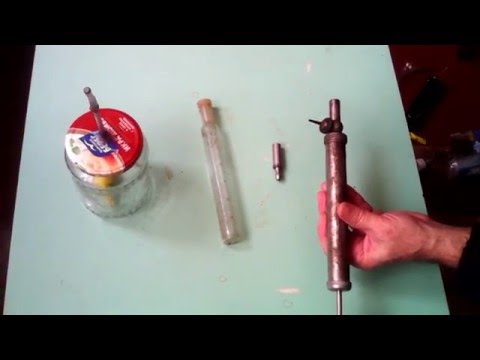

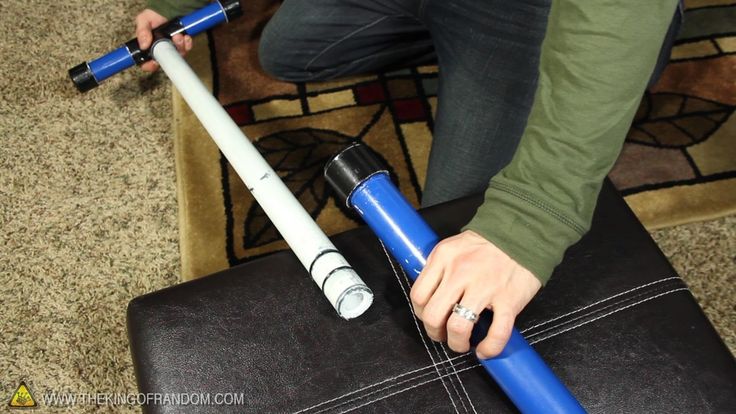

1 Как из автомобильного насоса сделать Вакуумный?

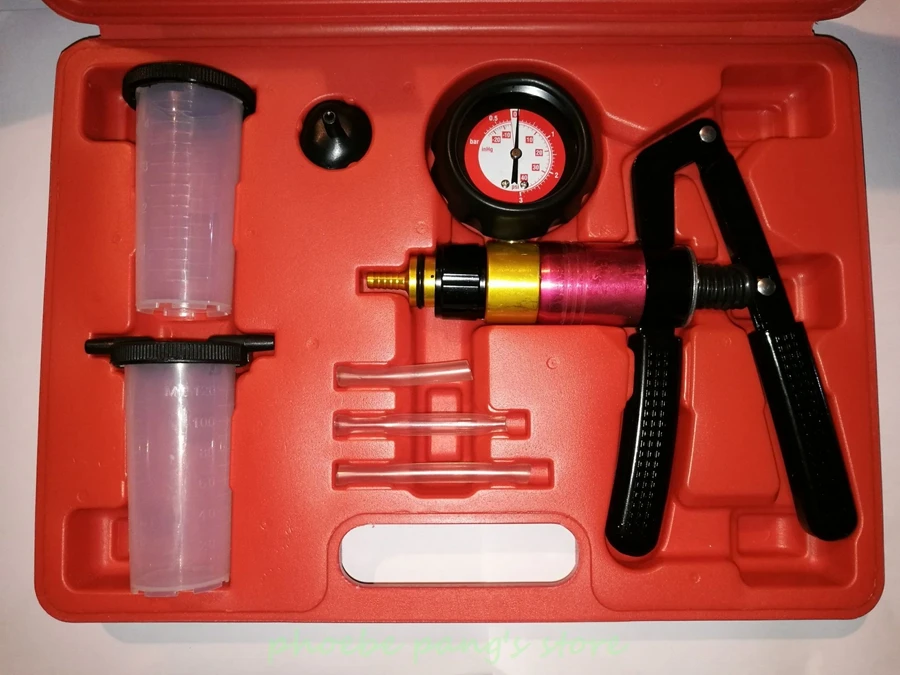

Легче всего самодельный вакуумный насос сделать из банального манжетного насоса, использующегося в автомобилях.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Более того, вполне подойдет и велосипедный насос, хотя для его модернизации в вакуумный образец бытового типа необходимо будет потратить больше времени и средств, поэтому преобразование автомобильного насоса является более предпочтительным вариантом.

Поэтапно процесс модернизации автомобильного насоса в необходимый вакуумный выглядит так:

  • Необходимо раскрутить автомобильный насос;
  • Далее манжет разворачивается на 180 градусов;
  • Остается лишь собрать механизм в обратной последовательности.

Разворачивать манжет на 180 градусов необходимо потому, что при таком его расположении самодельный агрегат сможет вытягивать воздух из емкости. Мощности вытягивания воздушных масс более чем достаточно, если, конечно же, такой ручной самодельный насос не будет применяться для получения глубокого вакуума.

Вторым этапом модернизации автомобильного насоса будет создание обратного клапана. Наиболее подходящим механизмом для подачи воздуха в емкость от компрессора является любая подходящая по параметрам пластиковая деталь.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Ее следует установить между шлангом и насосом.

В целом на этом модернизация обычного автомобильного образца для получения на выходе вакуумного окончена. Казалось бы, что после этого задаться вопросом «как сделать вакуумный насос?» уже не получится.

Модернизированная манжета велосипедного насоса, развернутая на 180 градусов

Но на самом деле данный способ может подойти далеко не всем, поэтому существует еще несколько способов создания импровизированного вакуумного насоса своими руками.

Читайте также: технические характеристики погружного насоса Макита.

к меню ↑

1.1 Водокольцевой насос вакуумного типа

Ручной насос такого вида изготавливается с использование корпуса имеющего цилиндрическую форму. Сам корпус необходимо положить внутрь вала с рабочим колесом, который имеет небольшие лопасти.

Далее необходимо создать подачу воду в корпус устройства, которая, собственно, и заставит колесо с лопастями вращаться. Надо понимать, что жидкость при воздействии центробежной силы непременно устремится к стенкам устройства.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления А вот в центре устройства будет вакуум.

Такого рода устройства применяются не только в сельскохозяйственной технике, но и даже устанавливаются в заводское оборудование.

Следует заметить, что водокольцевой вид насоса имеет существенные недостатки, что ограничивают спектр его применения. Это такие недостатки, как:

  • Необходимость в постоянном улавливании и последующей утилизации, иногда даже и рециркуляции, так называемых теряющихся рабочих жидкостей, процесс утилизации которых должен проходить с включением отходящих газов;
  • Необходимость в постоянном пополнении объемов рабочих жидкостей в самом механизме;
  • Необходимость создания системы для охлаждения использующейся жидкости, что просто обязательно при работе вакуумного насоса такого типа, так как при отсутствии снижения давления образующихся паров выход из строя оборудования просто неизбежен.

к меню ↑

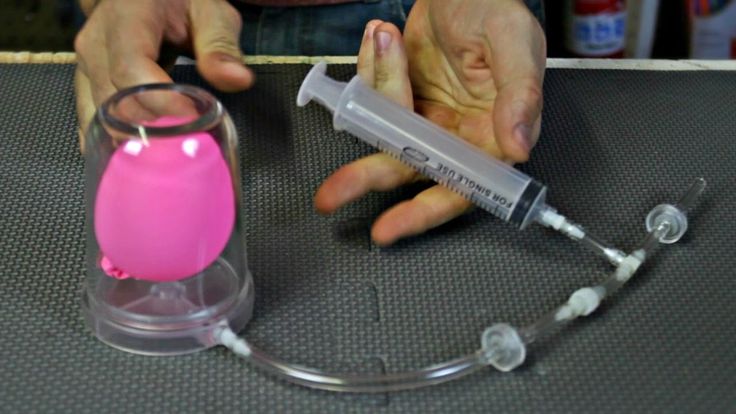

2 Как сделать вакуумный насос из больничного шприца?

Составляющие, что необходимы для сборки вакуумного насоса из обычного шприца

Ручной насос из больничного шприца имеет достаточно простую конструкцию, и создать его можно даже не имея инженерных навыков.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Такой механизм можно использовать в условиях, где необходимо откачивать воздух из какой-либо емкости.

Для того чтобы создать такой ручной насос из больничного шприца понадобятся:

  • Пластиковый тройник;
  • Один штуцер;
  • Сопло;
  • Ядро.

Для начала необходимо в одно из трех отверстий тройника вставить изготовленное предварительно из трубы сопло. Следующим шагом нужно штуцер накрутить аккуратно и медленно на кран с резьбой, а затем натянуть его уже на кусок шланга, длина которого не должна превышать десяти сантиметров.

В оставшийся свободный конец шланга затем следует вставить ядро насоса. С противоположной его стороны нужно состыковать короткий шланг, по которому соответственно и будет происходить вывод воды в канализационную или любую другую подобную систему.

Далее необходимо к главному отводу тройника прикрепить шланг, который затем нужно опустить в аквариум. Важно помнить, что при всей этой процедуре необходимо не забыть о том, что на конце шлага должен быть закреплен аквариумный сифон.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Это необходимо для того, чтобы грунт из аквариума не затягивало в устройство насоса.

Собственно, на этом производство вакуумного насоса из больничного шприца можно назвать оконченным. Когда откроется кран и пойдет подача воды в произведенную систему в шланге создастся разряжение. За счет такой системы и будет достигнуто откачивание воды из необходимой емкости.

Как только работа насосного механизма окончится — необходимо перекрыть подачу воды из крана. Следует вытащить сифон из аквариума, что приведет к опустению шланга. Сам шланг необходимо скрутить и хранить в скрученном виде до следующего его использования.

Важно помнить, что самодельные вакуумные насосы уступают своим аналогам разрабатываемым специализирующимися компаниями. Более того, самодельные насосы чаще выходят из строя и в некоторых случаях могут привести к аварийной ситуации во всей системе, к которой подключены, а не только во внутреннем механизме.

Поэтому создание насоса из больничного шприца или велосипедных аналогов — это не выход.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Однако в некоторых ситуациях можно обойтись применением и таких самодельных агрегатов. В любом случае решение остается за вами.
к меню ↑

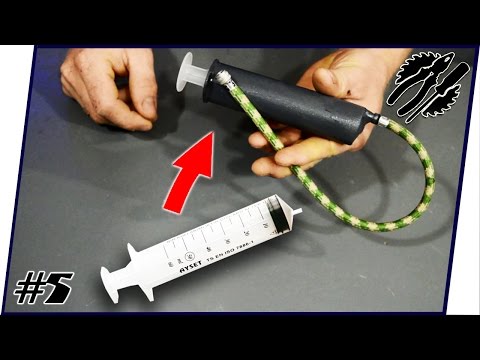

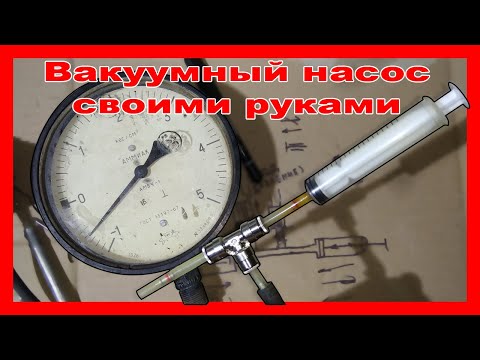

2.1 Пример создания самодельного вакуумного насоса из медицинского шприца (видео)

 Главная страница » Насосы

Как сделать вакуумный насос своими руками

На сегодняшний день вакуумный насосы активно используются не только в промышленности, но и в быту. С их помощью можно легко избавиться от неагрессивных частиц, представленных в состоянии газа или пара. Если вы хоть задумывались о покупке подобного агрегата, то наверняка заметили, что стоимость его довольно высока. Именно поэтому достаточно многие умельцы уже попытались конструировать их своими руками, что дало неплохие результаты.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Принцип работы

Прежде чем приступить к процессу изготовления необходимого для вас агрегата, необходимо понять принцип его работы, определить ключевые моменты. Итак, за основу его работы берется возможность создать вакуум внутри определенного устройства или прибора (что вы решите использовать). На сегодняшний день выделяют вакуумные насосы механического и физико-химического типа. Давайте более подробно разберемся в тех способах, с помощью которых удастся смастерить свой собственный вакуумный насос.

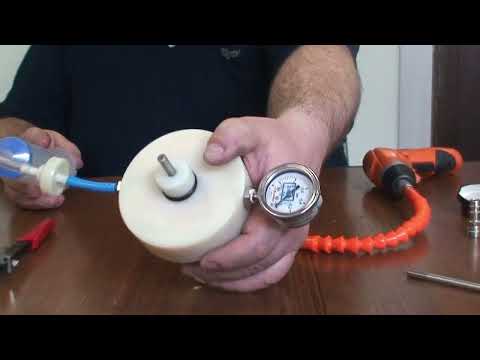

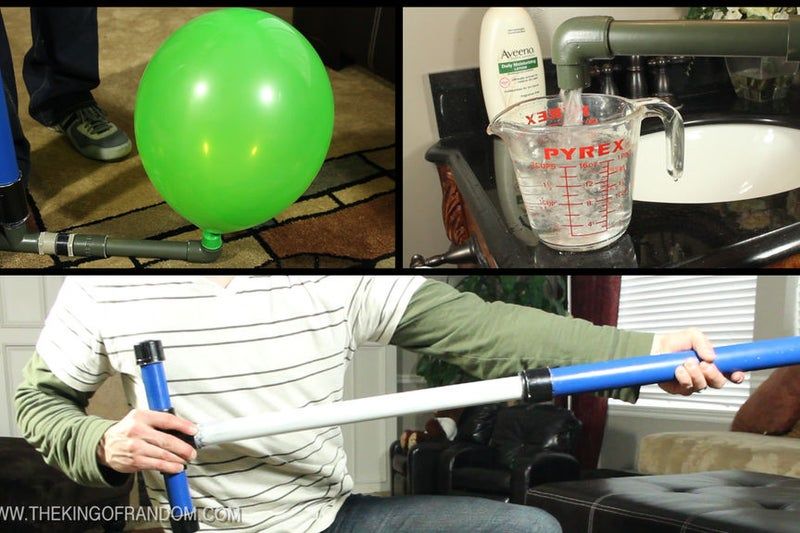

Вакуумный насос из подручных материалов

На сегодняшний день существует три основных способа сооружения вакуумного насоса в домашних условиях:

  1. Избавляемся от ненужного автомобильного насоса

Для сооружения вакуумного насоса вполне можно обойтись автомобильной моделью. В качестве исходника можно воспользоваться и велосипедным насосом, а также всеми теми устройствами, которые лежат у вас без дела и могут качать воздух. Вам не понадобятся особые знания и умения.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Процесс изготовления происходит в несколько этапов:

  • разбираем автомобильный насос;
  • разворачиваем использующуюся манжету на 180 градусов;
  • собираем насос в обратной последовательности.

За счет изменения направления манжеты обеспечится вытягивание воздуха. Этот довольно простой и незамысловатый способ изготовления вакуумного насоса появился довольно давно, практически сразу после появления данного устройства в продаже. Однако этот способ имеет право на существование только лишь в том случае, если нет необходимости в создании глубокого вакуума. Теперь можно переходить к монтажу обратного клапана:

  • устанавливаем клапан из пластика между насосом и шлангом.



  1. Водокольцевой вакуумный насос

Для его изготовления вам потребуется корпус, имеющий форму цилиндра. Его необходимо поместить внутри вала, оборудованного рабочим колесом. Обязательно снабдить колесом достаточным количеством лопастей.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления За счет подачи жидкости лопасти начнут вращаться. При этом жидкость направится к стенкам устройства. Именно поэтому в центральной части и создается столь необходимый вакуум.

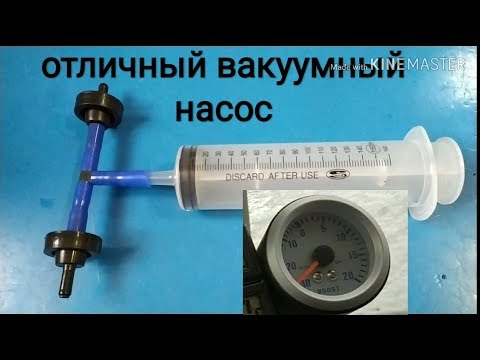

  1. Вакуумный насос из шприца

С помощью такого насоса в домашних условиях вам удастся справиться с откачкой жидкости из определенной емкости. В качестве примера можно взять аквариум – он и будет той самой емкостью, из которой необходимо откачать воду.

Итак, вам потребуется:

  • пластиковый тройник;
  • штуцер;
  • яро будущего насоса;
  • сопло.

В одно из отверстий только что упомянутого тройника необходимо вставить сопло. Для его изготовления можно воспользоваться обыкновенной трубой. Теперь штуцер путем простых манипуляций накручиваем на резьбу крана, после чего на него натягиваем шланг, обеспечивая тем самым его соединение с краном. Важно использовать шланг длиной не более 8-10 см. В другой конец шланга необходимо вставить центральную часть насоса – его ядро.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления С противоположного края присоединяем еще небольшой кусочек шланга, с помощью которого будет осуществляться отведение жидкости.

Теперь к главному, то есть центральному отводу тройника из пластика присоединяем шланг, другой конец которого опускаем в аквариум. Важно позаботиться о наличии специального сифона для аквариумов, который станет препятствием для грунта, который нередко затягивается с жидкостью и тормозит работу все системы.


Хотите купить вакуумный усилитель тормозов? Посетите сайт trialli.ru



Вакуумный насос | Хакадей

12 мая 2022 г., Робин Кири

Любой, кто когда-либо собирал печатную плату, полную крошечных деталей SMD, обнаружил, что пинцет не всегда лучший инструмент, когда дело доходит до точного позиционирования. Тонкие, плоские компоненты, такие как микроконтроллеры, может быть неудобно надежно поднимать, в то время как небольшие резисторы и конденсаторы имеют тенденцию выскальзывать из захвата пинцета и улетать в закат (или на ваш ковер).Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Вакуумные инструменты могут быть отличным подспорьем, но самые удобные модели с электрическим воздушным насосом и ножным переключателем могут быть немного дороже. [sjm4306] показывает, что так быть не должно: он построил свой «VacPen» в основном из повторно используемых компонентов.

В основе проекта небольшой вакуумный насос с устройством в виде ручки, подсоединенным к нему гибким шлангом. На кончике пера находится насадка для захвата, которая была взята из дешевого ручного инструмента для захвата и размещения. И насос, и ручка были извлечены из какого-то газоанализатора, который [sjm4306] развалился давным-давно; ручка особенно удобна, так как она оснащена встроенным фильтром в виде щетки, который может улавливать любой мусор или крошечные части, которые могут быть случайно проглочены.

Контроллер VacPen размещен внутри аккуратного напечатанного на 3D-принтере корпуса, в котором находится изготовленная на заказ печатная плата с микроконтроллером ATtiny. Насосом можно управлять либо с помощью ножного переключателя, либо нажатием на сенсорную панель в верхней части корпуса.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления [sjm4306] сделал это, припаяв провод к медной монетке и прикрепив ее к внутренней стороне крышки: просто, эффективно и дешево.

Как вы можете видеть на видео ниже, VacPen прекрасно способен захватывать любые SMD-компоненты и, что не менее важно, мгновенно освобождать их в нужный момент. Если вы новичок в технологии SMD, мы можем порекомендовать это руководство от [Bil Herd], в котором также рассматривается вакуумный пинцет. Если вы больше увлекаетесь автоматизацией вакуумных захватов, этот классный робот может вас заинтересовать.

Читать далее «Приз Hackaday 2022: Из утилизированных насосов и шлангов можно сделать аккуратный вакуумный захват» →

Опубликовано в Приз Hackaday, Взломы инструментовпомеченный Премия Hackaday 2022, выбор и место, Вакуумный инструмент для захвата, вакуумный насос, вакуумный пинцет

12 января 2022 г. Дэн Мэлони

Кажется, что создание вакуума должно быть довольно простой задачей, но оказывается, что высосать из чего-либо весь воздух сложнее, чем кажется.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

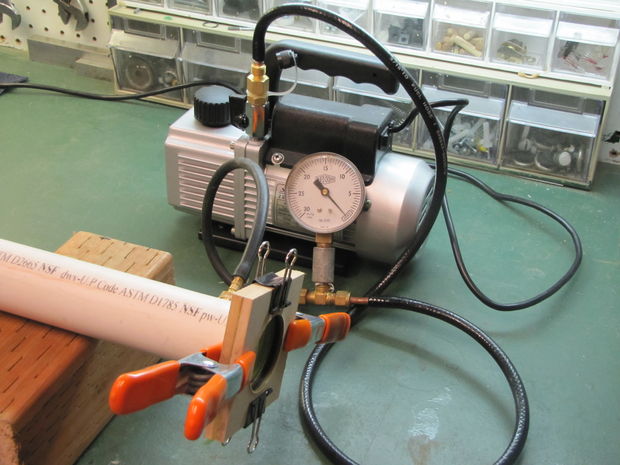

Дешевый вакуумный насос поможет вам частично справиться с этой задачей, но для действительно сильного вакуума вам понадобится масляный диффузионный насос, который стоит несколько десятков тысяч долларов.

Или вам понадобится куча хлама из комиссионного магазина, сварочный аппарат TIG и баллончик WD-40. По крайней мере, это то, что [Лукас] вложил в свой самодельный масляный диффузионный насос. Идея такой хитроумной штуки состоит в том, чтобы испарять масло в камере таким образом, чтобы капли масла увлекали любые оставшиеся молекулы газа к выпускному отверстию. Его малобюджетная реализация этого принципа включала в себя множество кухонной посуды из секонд-хэнда из нержавеющей стали, сваренной вместе с разной степенью успеха, с обильным применением эпоксидной смолы для герметизации любых утечек. И электрическая плита smores для нагревательного элемента, что было приятно. Малобюджетный подход распространился даже на масло для насоса; вместо того, чтобы раскошелиться на дорогое специальное масло, [Лукас] перегнал его из силиконовой аэрозольной смазки WD-40.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Видео ниже подробно описывает все трудности, с которыми [Лукас] столкнулся на этом пути, а также процесс тестирования. Результаты были, по крайней мере, обнадеживающими — диффузионный насос вытягивал вакуум намного больше, чем был способен форвакуумный насос. Ему явно еще предстоит кое-что сделать, но то, что он сделал с кучей мусора, которую он собрал вместе, довольно впечатляет.

Цель [Лукаса] со всем этим? Термоядерный реактор. Нет, не такой. Такого рода. Продолжить чтение «Масляный диффузионный вакуумный насос из комиссионного барахла» →

Posted in Наука, Взломы инструментовTagged fusor, масляная диффузия, насос, вакуумный насос, WD-40

16 апреля 2019 г., Левин Дэй

Пылесос — это то, о чем большинство людей узнают в детстве, когда им впервые поручают работу по дому. Скромный пылесос — полезная бытовая техника и отличный способ потерять глаз любознательному ребенку. Однако когда дело доходит до обычных задач мастерской, они могут немного разочаровать.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Когда вам нужно создать серьезный вакуум, вы можете обратиться к чему-то более серьезному, например, к этому переделанному воздушному компрессору.

Сборка начинается с дешёвого готового насоса для накачки шин. Их можно купить менее чем за 20 долларов в правильных местах. Они склонны к перегреву при слишком высокой нагрузке, но при осторожном обращении они могут прослужить достаточно долго, чтобы быть полезными. Хитрость состоит в том, чтобы установить соединение шланга с зазубринами на впуске насоса, чтобы позволить воздуху высасываться из того, что вы пытаетесь создать вакуум. Это достигается с помощью некоторых запчастей из хозяйственного магазина и здоровой дозы JB-Weld. Тогда достаточно просто снять переходник клапана на выпускном отверстии насоса для накачки шин, чтобы он мог свободно течь.

Вы также можете добавить обратный клапан, но в целом это остается дешевым и простым способом получить электрический вакуумный насос для вашей мастерской и запустить его. Если это не совсем ваш вариант, вы всегда можете пойти по пути ручного насоса.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Posted in Tool HacksTagged воздушный компрессор, насос для накачки шин, вакуум, вакуумный насос

11 апреля 2019 г., Левин Дэй

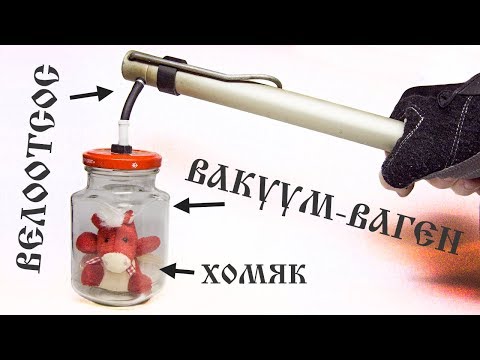

Вытягивание пылесоса — это то, что каждый гордый производитель должен делать время от времени. Независимо от того, дегазируете ли вы детали из эпоксидной смолы или вакуумного формования, вам понадобится надежный насос для выполнения этой работы. У [drcrash] есть просто руководство, чтобы помочь — как превратить обычный ручной насос в вакуумный. (Видео встроено после перерыва.)

[drcrash] рекомендует начать с помпы Slime марки 2060-A или аналогичной. Это обычный ручной насос, без манометров или других излишеств, которые мешают работе. Он также имеет прочный стальной стержень, который выдерживает многократное использование. Вам также понадобятся трубки и обратный клапан, чтобы выполнить работу.

Основная идея состоит в том, чтобы перенастроить насос так, чтобы он высасывал воздух из предметов, а не нагнетал их внутрь.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Сняв оригинальный обратный клапан и установив его в противоположном направлении, а также перевернув поршень насоса, можно создать хороший вакуум, не беспокоясь об этом. [drcrash] сообщает, что с помощью этой установки можно поднять давление до 11 фунтов на квадратный дюйм ниже атмосферного, чего достаточно для широкого спектра применений. Если вам нужно пойти дальше, вы можете попробовать построить свой собственный турбомолекулярный насос.

Продолжить чтение «Этот велосипедный насос теперь отстой» →

Posted in Tool HacksTagged вакуум, вакуумный насос

3 августа 2018 г. Том Нарди

Мы все были в этом: вам нужен определенный инструмент или гаджет для завершения проекта, но это не та вещь, за которую вы обязательно захотите раскошелиться на обычную розничную цену. Это может быть что-то, что вы собираетесь использовать только один или два раза, или, может быть, вы даже не уверены, что идея сработает, и не хотите вкладывать в нее слишком много денег.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Вы скептически смотрите на постоянно растущую кучу утилизированных деталей и удивляетесь…

Вдохновение и копание в мусорной корзине — вот как [Никси] построил эту очень впечатляющую машину для нанесения покрытий методом центрифугирования для использования в своем продолжающемся самодельном проекте по производству полупроводников. Если у вас никогда не было личного опыта работы с центрифужным коатером, не волнуйтесь, это мало у кого есть. Проще говоря, это машина, которая позволяет пользователю наносить тонкий слой материала на диск с помощью центробежной силы. Просто поместите несколько капель в центр диска, затем раскрутите его достаточно быстро, и пусть физика сделает все остальное.

[Никси] нужно было раскрутить довольно крошечный диск, и он понял, что ступица бесколлекторного корпусного вентилятора 40×40 мм имеет практически идеальный размер. Быстрый проход через токарный станок сорвал ступицу с лезвий и обточил переднюю часть. Как только он нашел трубку точно такого же диаметра, как ось вентилятора, он понял, что может даже использовать небольшой вакуумный насос, чтобы удерживать диск на месте.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Надлежащее уплотнение обеспечивается уплотнительными кольцами с наружным диаметром 10 и 16 мм, установленными в концентрические канавки, которые он проточил на поверхности втулки.

Имея возможность создавать вакуум через ступицу спиннера, ему просто понадобился насос. По счастливой случайности, ему не пришлось ждать, пока один из них совершит путешествие из Китая, так как у него был один из тех, кто пинал его мусорное ведро из предыдущего проекта. Единственное, что ему пришлось купить, это дешевый ШИМ-контроллер вентилятора, который он прикрепил вместе с модифицированным вентилятором к куску черного акрила; производит довольно профессионально выглядящее маленькое лабораторное оборудование. Посмотрите видео после перерыва для краткой демонстрации этого в действии.

Это не первое специальное устройство, которое [Никси] создал в поисках самодельных чипов. Ранее мы рассказывали о его самодельной трубчатой ​​печи, а также о его вакуумной камере с магнитным манипулятором.

Продолжить чтение «Установка для центрифугирования мусорных баков использует модифицированный корпусной вентилятор» →

Posted in Наука, Взломы инструментовTagged вентилятор, лабораторное оборудование, pwm, полупроводник, спиннинг, вакуумный насос

28 апреля 2018 года Дженни Лист

Не каждый отчет о проекте начинается с фразы типа «У меня валялся этот турбомолекулярный насос TURBOVAC 50…», но опять же, не каждый отчет исходит от кого-то, чья лаборатория так же набита вкусностями, как у [ Никлас Фаут].Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления У его помпы была плата контроллера с истекшим сроком годности, поэтому он создал собственный контроллер с открытым исходным кодом, основанный на STM32. Интересно, что он упоминает его потенциальное использование как « Я хочу больше заниматься распылением и ионной имплантацией в будущем».0060», как это обычно бывает.

Итак, учитывая, что, вероятно, не у многих читателей Hackaday завалялся турбомолекулярный насос, но многие из вас сочтут тему интересной, что делает этот проект? К сожалению, это немного более приземленно, чем сам насос, поскольку турбомолекулярный насос — это узкоспециализированная многоступенчатая турбина, это трехфазный контроллер двигателя с аналоговой обратной связью по скорости, полученной из напряжения на паре фаз двигателя. По этой причине он подчеркивает, что это ответвление его программного обеспечения для управления двигателем ховерборда, плоды которого мы показывали вам в прошлом. Таймера отключения на случай, если двигатель не достигнет полной скорости в безопасное время, нет, но он дает совет, где искать в коде, если это необходимо.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления

Это далеко не первый турбомолекулярный насос, попавший на эти страницы. В 2016 году мы представили вам насос, вдохновленный турбиной Теслы.

Рубрика: Микроконтроллеры, Разное Хаки Метки: Турбомолекулярный, турбомолекулярный насос, вакуумный насос

9 апреля 2016 г. Брайан Бенчофф

Что можно сделать с очень хорошим вакуумным насосом? Вы можете построить электронный микроскоп, рентгеновские трубки, ускорители частиц, тонкие пленки, и это поможет сохранить ваш кофе теплым. Конечно, получить в свои руки хороший вакуумный насос нужно либо на экспертном уровне, либо на больших деньгах, что привело [DeepSOIC] и [Keegan] к отличному участию в Hackaday Prize этого года. Это «Турбомолекулярный насос обывателя», основанный на одном из патентов [Николы Теслы]. Это отстой, и это хорошо.

Обычный способ откачки атмосферы из электронных микроскопов и вакуумных трубок начинается с поршневого или диафрагменного насоса.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Это убирает большую часть атмосферы, но еще немного остается. Чтобы понизить давление еще ниже, используется масляный диффузионный насос (грязный, но несколько дешевый) или турбомолекулярный насос (чистый, отличный и дорогой), чтобы высосать последние несколько молекул атмосферы.

Турбомолекулярный насос, который [DeepSOIC] и [Keegan] строят, использует несколько вращающихся дисков, точно так же, как 19 [Tesla]патент 09. Проблема, похоже, заключается в том, чтобы найти материал, из которого можно сделать диск и выдерживать десятки тысяч оборотов в минуту. Это очень, очень сложная конструкция, и ошибка в изготовлении любой из частей приведет к эффектной быстрой разборке этого турбомолекулярного насоса. Зато награда будет велика. Дешевый турбомолекулярный насос был бы очень полезным устройством в любом хакерском пространстве, лаборатории или гараже.

HackadayPrize2016 Спонсор:









Опубликовано в Slider, Приз Hackaday, Взломы инструментовпомеченный Приз Hackaday 2016, Приз Hackaday, насос, приз Hackaday, Турбомолекулярный, вакуумный насос

Галерея вакуумных прессов DIY — стр.

Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления 1

Часть 1
Введение

Добро пожаловать
Основы облицовки
14 Веские причины
Применение вакуумного пресса
Варианты вакуумного пресса
Вопросы и ответы ___________________
Часть 2
Схемы вакуумного пресса DIY

Схема вакуумного пресса
Проект: EVS™
Проект: EVS™
Проект: V4™
Проект: CRS™
Excel 1™
Excel 3™
Excel 5™
___________________
Часть 3
Вакуумная упаковка

Основы работы с вакуумными пакетами
Сравнение полиуретана и винила
Самодельные вакуумные пакеты
Соединение мешка
Застежки мешка
Платформы мешка
Дышащая сетка
Техническое обслуживание
Рамный пресс «Сделай сам»
___________________
Часть 4
Информация о облицовке

О облицовке
Глоссарий облицовки
Мифы о облицовке
Балансировка панели
Клеи для облицовки
Советы по облицовке
Материалы основы
Выравнивание облицовки
Острая пила для облицовки
Соединение облицовки
Обклейка виниров
Обработка дефектов
Отверждение клееных панелей
Облицовка без вакуума
Облицовка молотком
Облицовка утюгом
Хранение фанеры
Amazing Bookmatches
Руководство по кромкооблицовке
Шпон на бумажной основе
Руководство
___________________
Часть 5
Разная информация

Часто задаваемые вопросы по вакуумному прессу
Часто задаваемые вопросы по облицовке
Часто задаваемые вопросы по клею для облицовки
Вакуумное формование
Вакуумная зажимная педаль
Вакуумные зажимные приспособления
Матрица вакуумного зажима
Самодельный вакуумный коллектор
Галерея вакуумного пресса 1
Галерея вакуумного пресса 2


Галерея, страница 1
Галерея, страница 2


Вот первая галерея систем вакуумных прессов, созданная посетителями сайта JoeWoodworker.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Я надеюсь, что эти изображения помогут вам настроить вашу собственную систему. Если вы построили вакуумный пресс на основе статьи, найденной на этом веб-сайте, не стесняйтесь присылать фотографии и информацию, и я размещу их здесь.

Ryan Galloway из Вудинвилля, штат Вашингтон построил этот проект: комплект EVS с использованием металлической трубы для вспомогательного резервуара и основного резервуара. Я посоветовал ему закрыть клеммы на конденсаторе.


Этот проект: Система вакуумного прессования EVS была создана Шон Макхейл из Уэйна, Пенсильвания. Я должен признать, что это одна из самых чистых систем, которые я когда-либо видел. На нем все выглядит идеально.


Ознакомьтесь с этим проектом: система вакуумного прессования EVS, созданная Эндрю Тимко .Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Вертикальный воздушный резервуар, используемый в качестве вакуумного резервуара, абсолютно забавен. Эндрю также установил в своей системе специальный переключатель для непрерывной работы. Хорошая работа!!


Этот вакуумный пресс был построен Steve Guse с помощью Project: EVS kit и вакуумного насоса Thomas. Похоже, что защита лопастей вентилятора была изготовлена ​​на заказ для этого насоса. В целом, это выглядит очень хорошо продуманной системой.


Билл Галевски создал этот проект: Система вакуумного прессования EVS с использованием восстановленного вакуумного насоса Томаса. Он использует его, чтобы вакуумировать кожу из бальзы, чтобы вспенить сердцевины крыльев для своего радиоуправляемого хобби.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Сладкий!


Поздравляем Дэвида Джи из Нобеля, Онтарио, с этой системой Project EVS. Конструкция вакуумного пресса такая же чистая, как и его цех! Идея тележки на колесиках для этих систем была очень популярна в этом году.


Майкл Провост из Каньон-Кантри, Калифорния построил эту компактную версию проекта: система EVS. Я не уверен, но это похоже на канистру водяного фильтра, используемую для вспомогательного резервуара.


Боб Армбрустер из Нортбрука, штат Иллинойс, создал эту выдающуюся систему вакуумного прессования EVS с использованием воздушного резервуара от Sears.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Это создает очень чистый дизайн, в котором все находится в нужном месте. Отличная работа!


Эта система V2 была создана Энди Веркингом из Апекса, Северная Каролина. Он представляет собой еще одно отличное перепрофилирование запасного резервуара воздушного компрессора, используемого в качестве основного вакуумного резервуара.


Джеффри Грин из Рочестера, штат Мичиган, также использовал воздушный резервуар в качестве вакуумного резервуара. Прессу для шпона с такой большой вакуумной емкостью не придется часто включаться. Отличная работа!


Дэвид Брандт из Брэндона, Южная Дакота построил исключительную версию системы вакуумного прессования Project EVS.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Хотя система не является сверхтяжелой, тема тележки на колесиках становится популярной


Интересный вариант системы Project EVS. Этот вакуумный пресс был построен Джереми Фишером из Палм-Бей, Флорида. Компоновка уникальна, но сборка соответствует планам проекта EVS.


Вот комплект вакуумного пресса EVS, созданный Уильямом Адамсеном из Уилтона, Коннектикут . Эта система немного изменена по сравнению со стандартными комплектами, но выглядит великолепно и отлично работает.


Франклин Кепли из Одессы, Флорида, внесены небольшие изменения на основании имеющихся материалов.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Подрезервуар не обязательно должен быть таким большим. Защита вентилятора была изготовлена ​​Франклином с помощью 3D-принтера.


Вот что сделал Марк Даммельдингер из Темпл-Террас, Флорида, используя вакуумный пресс-кит Project EVS и восстановленный вакуумный насос Томаса, который можно приобрести на сайте VeneerSupplies.com.


Взгляните на этот супер-лаймовый комплект EVS, созданный Робертом Джексоном из Челси, штат Мичиган. На этот вакуумный пресс стоит обратить внимание еще раз. Доски для пресса и вакуумный мешок идеально сидят на его верстаке.


Карл Джонсон из Остина, штат Техас, изготовил свой вакуумный пресс EVS с использованием компрессора хладагента, установив дополнительный резервуар на несущей плате.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Хорошая работа над прессой, Карл!


Вот великолепное исполнение системы вакуумного пресса V2, выполненное Робертом Макгиллом из Редондо-Бич, Калифорния. В качестве резервуара Роберт использовал баллон со сжатым воздухом. Бьюсь об заклад, это редко нужно включать снова!


Glenn Roberts из Кардиффа, Новый Южный Уэльс, Австралия, изготовил этот роликовый вакуумный пресс EVS с некоторыми модификациями. Это отличный дизайн, который был принят многими столярами.


Эдгар «Бутч» Уэзерс из Нью-Йорка, штат Нью-Йорк, построил этот комплект вакуумного пресса EVS.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Обратите внимание на модифицированные держатели баков. В целом, это одна красивая система, которую можно построить примерно за полдня.


Вау… посмотрите на эту систему V2 от Дэвида Кларка (Ли Саммит, Миссури). Обратите внимание на использование кислородных баллонов в качестве вакуумных резервуаров. Это, безусловно, придает системе красивый, чистый вид, который дополняет латунные фитинги.


Дональд Райс из Сан-Диего, Калифорния, построил свой шедевр EVS на колесах, используя для вдохновения дизайн Стива Ворцмана (см. ниже). Единственным основным отличием является перестроенный Томасом насос, который он использовал в своей системе.


Вы должны признать, что Steve Worzman из Санта-Барбары, Калифорния проделал невероятную работу на своем вакуумном прессе.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Стив внес несколько изменений в систему, а затем прислал мне свою схему подключения.


Бриггс Плетчер из Уилмингтона, штат Делавэр, разработала индивидуальный проект: вакуумный пресс EVS с использованием восстановленного вакуумного насоса Томаса. Он также немного изменил дизайн. Отличная работа!


Вот работа Говарда Реплогла из Райдервуда, Вашингтон. которые строят комплект вакуумного пресса Project: EVS, используя восстановленный вакуумный насос Томаса, предлагаемый на VeneerSupplies.com.


Брэд Викери из Юкки, Калифорния, выбрал огромный резервуар, который увеличивает время между циклами перезарядки на вакуумном прессе EVS.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Это также увеличивает продолжительность цикла перезарядки.


Гленн Робертс из Кардиффа, Австралия построила свою систему EVS на базе вращающегося воздушного компрессора. Узнайте подробности в сантехнических линиях!


Верно… это «стим-панк» версия пресс-кита EVS vcuum. Это было создано Иван Пакетт из Кэти, Техас. Вам должна понравиться эта идея!


Компания Carl Johnson изготовила вакуумный пресс EVS с насосом для хладагента кондиционера.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Из-за расположения вакуумного порта Карл использовал мягкую вакуумную линию от вакуумного насоса до остальной части системы.


Sal Sclafani из Кэрроллтона, штат Техас, построил этот вариант системы Project EVS. Его пресс прикреплен к боковой части тележки. Он также увеличил вакуумные резервуары до 24 дюймов, чтобы снизить частоту циклов.


Эта система вакуумного прессования EVS была изготовлена ​​по индивидуальному заказу Earl Washington из Скоттсдейла, штат Аризона, с использованием восстановленного вакуумного насоса Томаса и 5-галлонного баллона со сжатым воздухом.


Акаша Вайсгарбер из Брэкендейла, Британская Колумбия, создала превосходную версию вакуумного пресс-комплекта EVS в изготовленном на заказ деревянном корпусе.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления
Отличная работа!


Ken Weinert из Нортгленна, Колорадо построил этот вакуумный пресс EVS с четырьмя резервуарами. Он решил использовать четыре вакуумных резервуара, так как от куска, купленного в хозяйственном магазине, остался лишний ПВХ.


Вот еще один резервуар для воздуха, встроенный в вакуумный пресс-комплект EVS. Этот был построен Стивом Вачовски из Элк Гроув, Калифорния. Простой и портативный…
Вы должны любить это.


Это V2 с чистым дизайном, изготовленный Хесусом Куэвасом из Майами, Флорида.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Интересно, как небольшая модификация может оказать такое большое влияние на эстетику чего-то столь необычного, как вакуумный пресс!


Дэвид Кумм из Висконсин-Рапидс, штат Висконсин, изготовил систему EVS с упрощенным вакуумным резервуаром с использованием резервуара со сжатым воздухом. Громоздкий, но держу пари, он прекрасно работает.


Из Джексонвилля, Флорида, вот вакуумный пресс DJ Parker «air station», использующий идею Project: V2. DJ использовал медную трубу для водопровода. Обратите внимание, что воздушный компрессор крепится к тележке. Очень круто!


Лео Ван Вик из Лонг-Бич, Калифорния, сделал этот вакуумный пресс на тележке.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Вспомогательный резервуар большего размера используется из-за трудностей, связанных с этими вакуумными насосами с масляной ванной.


Проверьте «Sir Sux-A-Lot», построенный Роб Беррис из Ниантика, Коннектикут. Это еще одна причудливая версия системы вакуумного пресса Project EVS, используемая с восстановленным вакуумным насосом Томаса.


Еще один отличный пример системы вакуумного прессования EVS. Это Стивен Раффин из Суккасунны, Нью-Джерси. Проверьте место для хранения вакуумных шлангов под основной платформой системы.


Брайан Фланиган из Авроры, штат Индиана, создал этот превосходный вариант вакуумного пресса V2 с использованием баллона с пропаном.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Вам понравится компактный дизайн этой системы на колесиках.
Отличная работа!


Дэвид Ганн из Нового Южного Уэльса, Австралия, создал свой вакуумный пресс, используя комплект и чертежи EVS. Это еще один отличный пример вакуумного пресса, в котором в качестве вакуумного резервуара используется резервуар со сжатым воздухом.


Эта система была построена Джулиан Мандер из Недлендс Вестерн, Австралия. Он использовал насос хладагента и тележку на колесах. Это второй вакуумный пресс Джулиана EVS, в котором используется австралийский ПВХ класса 12.


Вот еще один отличный вакуумный пресс, использующий компоненты набора Project: EVS.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Этот был построен Стивеном Хиггинсом из Тастина, Калифорния. Это одна из лучших версий системы EVS, которую я когда-либо видел.


Барри О’Махони создал эту систему V2 для своей мастерской в ​​Бэнксе, штат Орегон. Это еще один отличный пример вакуумного пресса, который показывает, как легко сделать собственный вакуумный пресс по индивидуальному заказу.


Эта система EVS имеет встроенные ящики для хранения! Это работа Тома Ратледжа из Симсбери, Коннектикут. Защитные кожухи лопастей вентилятора на насосе были изготовлены путем зажима экранного материала между двумя кусками фанеры.


Вот «вакуумный пресс на тележке» постройки Джим Теллефсен Милуоки, Висконсин.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления В системе Джима используется комплект Project: EVS и вакуумный насос Gast 5.5 CFM, установленный на недорогой ручной тележке.


Ознакомьтесь с этим превосходным проектом: система вакуумного прессования EVS с зажимным комплектом Podz, созданная Яном Бернардом из Оттавы, Онтарио. Эта установка была построена с использованием переработанных баков для огнетушителей. Потрясающий!!!


Ray Turner из Мельбурна, Австралия, изготовил эту систему вакуумного пресса Project V2 Premium, используя идею конструкции носителя от Барри Куна. (внизу этой страницы).
Молодец Рэй!


Вот еще одна отличная система EVS.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Этот был построен Ларри Данлером из Пайндейла, штат Аризона. Это еще один отличный пример множества вариантов, которые у вас есть в проекте вакуумного пресса «сделай сам».


Марк Дрейк из Палмдейла, Калифорния построил этот проект: вакуумный пресс EVS с использованием воздушного ресивера Coleman Power Mate. Он основал свой дизайн на системе Боба Томпсона.


Интересный взгляд на проект: система вакуумного прессования V2. Том Уэллс из Хьюстона, штат Техас, построил этот пресс с баками, извлеченными из небольшого воздушного компрессора. Посмотрите повнимательнее, чтобы увидеть, как он подключил систему.


Аарон Петерсен из Чикаго, штат Иллинойс, сделал эту систему V2, используя бак воздушного компрессора от Home Depot.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Аарон говорит… он без проблем стянул сумку 4×8 футов примерно за минуту и ​​даже не зациклился ни разу за 45-минутную пробежку.


Эта версия проекта: вакуумный пресс EVS была создана Джоэл Уотсон из Рочестера, штат Мичиган. Дизайн Джоэла был частично вдохновлен вакуумным прессом EVS Боба Томпсона.


Этот вакуумный пресс был создан Иваном Мозесом из Остина, штат Техас. Иван сказал, что ящик для инструментов — это дополнительная вещь, которую он построил много лет назад, и в которую поместилось все. Отличная работа!


Eric Gustafson из Тусона, штат Аризона, построил эту компактную версию вакуумного пресса Project EVS, используя 2-галлонный ресивер для подачи воздуха в качестве резервуара и восстановленный вакуумный насос Томаса.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления


Этот вакуумный пресс Project V2, созданный John Schumer из Гамбурга, штат Нью-Йорк, был спроектирован так, чтобы поместиться в коробке систейнера Festool. Это отличная адаптация для размещения компонентов вакуумного пресса.


Мэтт Кула из Траверс-Сити, штат Мичиган, построил эту уникальную версию проекта: вакуумный пресс EVS для удержания электронных плат, пока его станок с ЧПУ выполняет свою работу. Какая отличная идея!


Этот вакуумный пресс был построен Роном Лейтером из Брайтона, штат Мичиган. Это еще один прекрасный пример вакуумного пресса на тележке.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Пневматика основана на вакуумном прессе Project EVS.


Джимми Баггетт 9Компания 0092 из Хиллсборо, штат Орегон, создала эту выдающуюся систему «EVS On-A-Cart». Белые пластиковые детали, поддерживающие систему, представляют собой разделочные доски из шелухи семян льна от Target. Это «зеленый» вакуумный пресс!


Вот работа Теда Милберна из Энглвуда, Флорида. Тед использовал сборку бака воздушного компрессора по выгодной цене для резервуаров в этом проекте: комплект EVS.
Какая отличная идея!


Джеймс Меткалф из Мемфиса, штат Теннесси, встроил свой проект: система вакуумного прессования EVS в коробку Festool Systainer 5.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления Сладкий!
Более подробная информация находится по этой ссылке.


Вот работа Майкла Келлоу из Нью-Йорка, который встроил свою компактную систему вакуумного прессования в систейнерную коробку Festool. Это еще одна отличная адаптация вакуумной системы EVS.


P. Michael Henderson из Тастина, Калифорния построил эту систему вакуумного пресса на ручной тележке. Какая отличная идея! Это просто показывает универсальность системы EVS.


Адам Диксон из Хэм-Лейк, Миннесота построил одну из лучших систем EVS, которые я когда-либо видел.Ручной вакуумный насос своими руками: Вакуумный насос своими руками для откачки воздуха: варианты изготовления
