Существует несколько конструкций дачных туалетов, для которых прокладывать канализационную сеть нет надобности. Постройка таких уборных достаточно проста и под силу каждому.
Прежде чем начать строительство, необходимо просчитать конструкцию, разработать подробные чертежи, составить смету и решить в каком месте будет находится туалет. Для качественной постройки вам нужно иметь чертежи, инструменты и соответствующее настроение к рабочему процессу.
Содержание
1 Чертежи и размеры для строительства
2 Строительство дачного туалета своими руками
2.1 Выбор материала
2.2 Где разместить
2.3 Конструкции ям для нечистот
2.4 Возведение домика
2.5 Пудр-клозет
При составлении чертежей нужно произвести полную детализацию конструкций и количество материалов, которые понадобятся при постройке.
При составлении проекта туалета нужно определиться с размерами и выбрать конструкцию из множества существующих и определить местонахождение конструкции вдали от хозяйственных построек.
По нормативам сооружение должно располагаться не ближе 30 метров от источника водоснабжения и не ближе 15 метров от ближайшего строения: жилого или хозяйственного. Перед постройкой уборной определитесь с размерами, наиболее подходящими будут такие:
Виды:
Наиболее подходящей конструкцией будет классический деревянный домик с расположенной под ним выгребной ямой. Оптимальные размеры септика составляют в глубину около 1,5 — 2 метров, а в диаметре 2 — 2,5 метров. При близком к поверхности залеганию грунтовых вод, придется строить торфяной туалет или пудр-клозет.
Самым надежным считается туалет, построенный из кирпича, он не боится ни снега, ни дождя, ни ветра.
Это долговременная постройка, в которой необходимо точно установить фундамент и крышу, для максимальной надежности и прочности.
Наиболее часто строят деревянные конструкции — это недорогая и простая в установке конструкция, но к сожалению, такие постройки недолговечны из-за порчи древесины.
Туалеты из металла долговечные и надежные, но в их возведении имеются определенные сложности. В одиночку его не построить, потребуется сварочное оборудование и помощник с опытом таких работ.
Перед началом строительства найдите подходящее место для конструкции, не забывая, что это территория уединения. Чтобы не было, потом проблем с проживающими рядом людьми следует возвести сооружение на полтора-два метра от забора. Найдите дорогу для подъезда машины, которая будет откачивать нечистоты. Длина шланга для откачивания у нее не больше 8 метров, и из них 2- 3 метра при откачивании находится в яме для нечистот.
Когда будете выбирать место установки туалета, учитывайте и ландшафт территории, если он будет находиться в низкой части территории, то в сезон дождей и при таянии снега яма для нечистот будет, заполнятся водой.
А при расположении на высоком месте будет со всех сторон пронизываться ветрами.
От того насколько нечистоты проникают в почву, ямы для них строят двух типов: герметичные и с дном фильтрующим. Герметичная яма будет стоить значительно дороже из-за расходов на постройку и дальнейшими вызовами ассенизаторского автомобиля.
Яма с фильтрующим дном стоит дешевле, но может загрязнять окружающую территорию, и они запрещаются санитарно-гигиеническими нормами.
Строить выгребные ямы возможно из различных материалов:
Герметичная яма для нечистот из кирпичной кладки. После определения места для туалета, производим расчистку территории, копаем квадратный котлован по определенным размерам. После нужно уплотнить грунт на дне котлована, насыпать слой песка около 20 см и заливаем слоем ж/б раствора со щебенкой. После отвердевания бетона, выстраиваем стены из кирпича, делаем штукатурку стен и обрабатываем битумной мастикой, чтобы стены ямы были герметичные.
Стенки ямы для нечистот должны быть на 16−20 см выше, чем поверхность грунта.
Яма для нечистот с фильтрующим дном. Подобную выгребную яму строят без герметичного дна, просто наверх песка, добавляется слой щебенки или речной гальки толщиной около 30 см. Нечистоты в подобном фильтре уходят в почву, очистка будет требоваться реже.
Применение емкостей из пластика. Для оборудования емкости под яму для нечистот у вас имеется возможность применить бочки из пластика, их просто нужно закопать под туалетом, обрезав верхнюю часть бочки для поступления фекальных масс. Для устройства негерметичной ямы удаляется и днище бочки, с последующим добавлением слоя из песка и щебенки для полной фильтрации.
Применение железобетонных колец. Из бетонных колец сделать герметическую яму не представляется возможным, так как они, имеют тенденцию к смещению во время их эксплуатации. Такие постройки лучше применять в местах, где глубоко залегают грунтовые воды. Для постройки ямы для нечистот из ж/б колец применяют специальные машины, так как этот тип работы достаточно сложный и ж/б кольца весят много.
После подготовки места расположения ямы для слива нечистот, опускается вниз первое кольцо и производится подкапывание земли под ним и ж/б кольцо уходит вниз. Когда первое ж/б кольцо опустится на него ставиться второе. Подобными действиями ставят нужное число колец, на днище заливают ж/б раствор или насыпают фильтровальный слой. Последнее поставленное кольцо должно выступать над поверхностью почвы на 20 см.
Яма для нечистот из монолитного бетона. При постройке ямы для нечистот из монолитного бетона в котлован, на дно насыпается слой песка, производится армирование с захватом стен для увеличения надежности всей конструкции. На днище наливают ж/б раствор и ждут когда он застынет, потом ставится опалубка на стенки, армируется и производится заливка бетоном. После того как вы снимете опалубку все погрешности затираются раствором из цемента.
После окончания постройки ямы для нечистот пришло время строить домик над ней. Предлагается выстроить самый недорого стоящий и легкий в постройке деревянный домик для туалета.
Для постройки самостоятельно кабинки дачного туалета вам потребуется:
В первую очередь нужно построить фундамент для домика рядом с выгребной ямой по определенным ранее в чертежах размерам. Между деревянным домиком и фундаментом изготовляется гидроизоляция из рубероида. Применяя деревянный брусок, делают каркас домика и привинчивают его к фундаменту, брусок рекомендуется покрывать антисептиком для продления срока службы.
Сверху на каркас прибивают доски для пола толщиной не меньше чем 3−5 см. Из бруса изготавливается и передний и задний каркас туалета, передний строят сантиметров на 15 выше, чем задний. Потом их прикрепляют к основе и закрепляют поперечными брусками. Бруски, из которых изготавливаться основание под крышу, спереди выступают на 0,4 м, а позади на 0,2 м.
Потом ставится каркас для сиденья, высотой примерно 0.5 метра, подбирается индивидуально.
Далее производится обшивка каркаса, обшивать домик нужно начинать от низа кверху. Доски прибивают обычными гвоздями или крепят саморезами. Вверху двери можно вырезать небольшое окно, также обшивается каркас для сидения, в котором посредине вырезают небольшое отверстие.
Следующий этап — изготовление кровли домика. Первыми прибиваются на маленьком расстоянии друг от друга параллельные доски относительно передней части. Поперечные доски устанавливают, начав от передней части домика и изготавливают козырек предохраняющий дверь от непогоды.
Потом крыша покрывается выбранным вами покрытием (рубероид, шифер или листы металлопластика). В последнюю очередь навешиваем дверь и сверху набиваем наличники.
Для продления срока службы все деревянные конструкции покрываются антисептиком, и производится покраска всего домика. На дверь ставится шпингалет и ручки.
Если на вашей территории грунтовые воды расположены в непосредственной близости к поверхности, строить туалет с выгребной ямой запрещено санитарно-гигиеническими нормами.
В таких случаях вам придется ограничиться постройкой пудр-клозета.
Для такого вида туалета нет необходимости копать яму. Нечистоты и фекальные массы в нем засыпают торфом и собирают в компостные кучи. Фундамент такой постройки нужно делать из бетона. В применяемую емкость для нечистот на дно насыпается торф, после каждого его использования, фекальные массы присыпаются новой порцией торфа или опилок. Уборный такой конструкции пригодны только для временного использования. Для дач с постоянным проживанием стоит сделать локальную систему очистки или септик.
Оцените статью:
(1 голос, среднее: 2 из 5)
Поделитесь с друзьями!
Дачный участок уже давно перестал быть привилегированной роскошью, практически каждый может себе позволить иметь загородный дом.
Пусть он будет небольшим, но уютным, со всеми удобствами. Кроме придомовых построек, на стадии строительства дома желательно создать проект дачного туалета.
Если дача планируется использоваться в качестве временного поселения на лето либо как место отдыха в выходные дни, то можно не особо заморачиваться с сооружением системы канализации, подойдет и самая обычная конструкция с выгребной ямой.
На интернет ресурсах, вы можете найти в свободном доступе дачные туалеты чертежи и размеры, в которых будут указаны все размеры.
Следуя намеченному плану проекта, вы сможете без особого труда и лишних финансовых затрат соорудить простой туалет.
Содержание:
Данная постройка, не смотря на общий функционал, имеет различия в форме и способе возведения. Что касается формы, то ее вы определите сами для себя, какая вам больше всего нравится, а вот количество требуемых материалов будет зависеть от чертежа.
Чаще всего на загородном участке применяют следующие варианты дачного туалета:
У каждого вида сооружения есть свои преимущества и особенности возведения. Прежде чем начать строительство, ознакомьтесь с нюансами строительства каждого из них, и выберите подходящий вариант.
Проект данного вида туалета предусматривает наличие котлована или по-простому ямы. Для этой цели подойдет обычная бочка из пластика или кладка из кирпича, которую усиливают арматурой. Кроме того, проект обязывает сделать расчет необходимого количества цементного раствора, кирпича и арматуры.
Возведенные кирпичные стены покрывают штукатуркой. Сам туалет может быть создан из любого материала, чаще всего используют древесину. Форма может быть произвольной, к примеру, самые востребованные конструкции напоминают шалаш, маленький домик или теремок.
Такой проект предусматривает скопление отходов в выгребной яме под дачный туалет, для очищения которой необходимо применять ассенизатор. Одним их главных недостатков таких конструкций является довольно таки неприятный запах в помещении туалета, который никуда не девается, и понятное дело, находится в нем неприятно. Исправить ситуацию может, разве что, система вентиляции в дачном туалете. Перед вами встанет выбор между принудительной и естественной системой. Последний вариант предусматривает создание отверстий вверху и внизу. Их главная задача – в создании круговорота воздушных потоков, которые не позволят неприятному запаху задерживаться в туалете.
Принудительная вытяжка в дачном туалете предусматривает наличие вентилятора, который будет выдувать амбре из помещения туалета. Устанавливая вентилятор, вы должны предусмотреть возможность обустройства компенсационного отверстия, благодаря которому воздух будет попадать вовнутрь. Диаметр дырки должен быть на уровне диаметра самого вентилятора.
Все эти нюансы должны быть прописаны в проекте дачного туалета.
Важно! При установке дачного туалета не упускайте необходимости со здания циркуляции воздуха в выгребной яме. Для этой цели сгодится вентиляционная труба.
Данный проект туалета на дачном участке не предусматривает наличия выгребной ямы, поэтому все отходы будут собираться в специальном резервуаре под стульчаком. При проектировании конструкции такого туалета, предусмотрите наличие двух емкостей, которые будут иметь разный размер. В меньшей емкости необходимо проделать несколько отверстий разного калибра, и потом поставить ее в большой резервуар, в котором нужно сделать выход круглой формы. Именно в него подключают шланг для дренажа отходов.
Основная функция такого шланга – выведение жидкости в грунт или систему дренажа. Вместилище для наполнителя играет в данном проекте основную роль. Часто используемой смесью является торф, который помогает удержать неприятный запах, который при данной конструкции неизбежен.
После наполнения резервуара отходами, его выносят на компостную яму.
При создании чертежа дачного туалета такого плана, предусмотрите возможность удобного выноса емкостей. Для этого можно создать конструкцию, при которой резервуар можно будет извлечь после поднятия сидения дачного туалета. Второй вариант решения задачи предусматривает создание маленькой дверцы, которая позволит без проблем достать резервуар с отходами.
Это самый простой и выгодный в плане трудозатрат вариант дачного туалета. Вам не придется ничего строить, копать, сооружать, подводить. Просто купите готовую будку биотуалета и установите ее в выбранном месте. На выбор есть готовые дачные туалеты обычной конструкции и просто кабинки.
Примечание. Готовую конструкцию биотуалета можно без труда поставить в дачном доме, позаботившись пред этим о системе дренажа.
youtube.com/embed/eru2Z5rqcdY?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Такие проекты довольно популярны, поскольку являют собой универсальную конструкцию, а также могут стать достаточно выгодным сооружением с экономической точки зрения. Также, таким образом, вы сможете сэкономить драгоценное пространство на дачном участке. Проект дачного душа и туалета под одной крышей предусматривает наличие общей стены. Кроме того, туалет можно создавать на основе выгребной ямы либо резервуара со смесью. Выгодность такой постройки в том, что после тяжелого трудового дня на огороде, вы сможете спокойно принять душ на месте.
Понятное дело, что такие конструкции требуют большего капиталовложения, нежели туалеты простого типа, но результат в любом случае вас порадует. Применяя на практике готовые чертежи, вы получаете возможность создать дачный туалет своими руками без привлечения дополнительной рабочей силы.
Экспериментируя, можно добавить конструкции изюминки и получить не только комфортную конструкцию для личного пользования, но и привлекательную внешне.
Главный момент, которым нужно руководствоваться, создавая проект туалета на даче – прорисовка всех деталей. Четкое указание размеров, формы и типа строения – гарантия успешного воплощения проекта в жизнь. Кроме того, есть некоторые нормативы, которые нельзя упускать из вида.
Примечание.
Залегание грунтовых вод на поверхности обуславливает отказ от выгребной ямы.
О достоинствах данного материала знают многие. Кирпич отличается прочностью, надежностью, долгим сроком эксплуатации, устойчивостью к влаге и солнцу, способностью сохранения тепла. Кроме того, летом в домах из кирпича прохладно, а экологическая чистота делает его, бесспорно, самым востребованным материалом для строительства. Чтобы возвести туалет на даче из кирпича, вам необходимо позаботиться о фундаменте. Также, очень важно делать качественную кладку. В качестве кровельного материала для туалета используйте шифер, это самый простой и надежный вариант.
Древесина в качестве строительного материала используется очень давно и повсеместно. Для возведения такой конструкции вам понадобится минимум времени и финансовых затрат. Зачастую в строительстве дачного туалета деревянного используют форму теремок. Это малогабаритная постройка, занимающая мало места, но смотрится она чудесно.
Поскольку это самые популярные конструкции туалетов на даче, то и вариаций их форм существует несколько:
Из минусов – плохо сохраняет тепло и легко пропускает ветер, поэтому зачастую таким туалетом можно пользоваться в летний период.Данный вариант дачного туалета подойдёт для тех, кто имеет ограниченный бюджет и хочет соорудить его по-быстрому.
Для строительства используют металлические листы, которые, возможно, остались после возведения дома, или покупаются новые. Важно не забыть о внутренней обшивке туалета, поскольку в холодно время года, вам будет несладко в таком помещении.
Преимуществом такого строения является то, что с ним вполне сможет справиться даже новичок. Внимание необходимо уделить стульчаку для дачного туалета, который лучше всего соорудить из древесины, для удобства сидения на нем.
Подводя итог, можем сказать, что вариантов сооружения дачного туалета существует много. Для строительства вы можете выбрать любой материал, который вам по карману или в зависимости от фантазии. Кроме того, вы должны сами определиться с формой, типом и местом расположения конструкции на дачном участке.
Рейтинг
( 16 оценок, среднее 2.13 из 5 )
0
23 288.
Олег Сомов/ автор статьи
Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!
Понравилась статья? Поделиться с друзьями:
Вы не решаетесь построить на даче полноценный санузел, но решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, если бы этим сооружением было удобно пользоваться и оно достойно выглядело, а не только во время посещения не капало на голову? Но на пути к реализации задуманного требуется чертеж, а вы не знаете, как правильно его оформить?
Мы расскажем, как из обычного деревенского туалета сделать удобную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы отобрали самые простые решения, снабдив их подробными схемами и чертежами. Также мы рассмотрели популярные разновидности шкафов-купе для дачи, их особенности и виды используемых для строительства материалов.
На самом деле не обязательно делать чертеж дачного туалета самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгребной ямы, а затем выберите понравившуюся модель туалета. В помощь начинающему дизайнеру мы дали подробное видео по созданию чертежа.
Содержание статьи:
Дачный туалет не такой простая конструкция, как склонны думать многие начинающие строители.
Есть ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.
По санитарным нормам дачный туалет не следует размещать ближе 12 метров от жилого дома и 8 метров от колодца или колодца
Правила оформления туалета:
Если не хотите возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.Если учесть все эти рекомендации, проектировать дачный туалет самостоятельно будет намного проще.
Галерея изображений
Фото
По типу удаления отходов раздельные туалеты делятся на накопительные и выносные. Накопительные варианты предусматривают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительный бак
Туалеты с выгребной ямой устраивают вдали от домов, источников воды и границ соседних участков
Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации.
Отходы накапливаются и компостируются в небольшой емкости, расположенной непосредственно в сантехнике, которая нуждается в регулярном опорожнении. Павильон биотуалета может располагаться в любом удобном месте

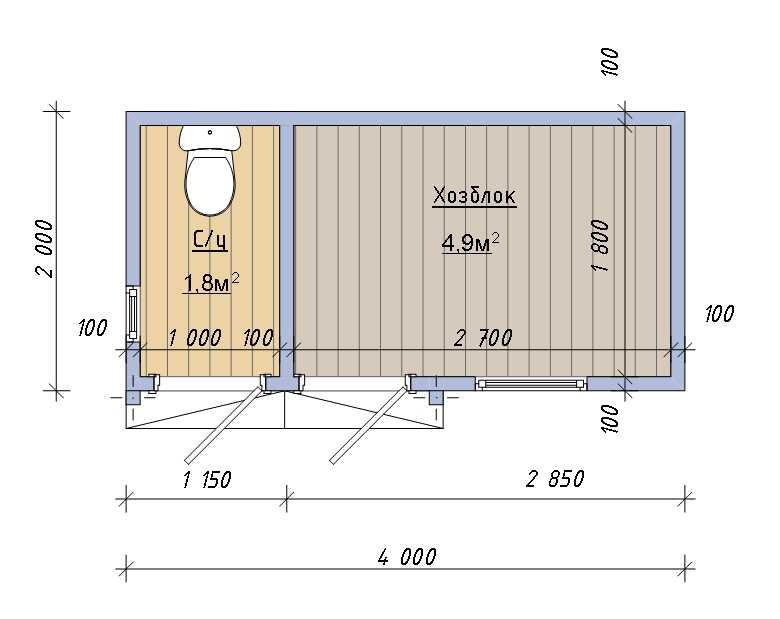

Постройку, совмещающую туалет и душевую кабину, целесообразно подключить к одному накопительному баку. В этом случае требуется регулярная откачка стоков по мере накопления резервуара.
Герметичная накопительная емкость, стоки из которой регулярно откачиваются, должна располагаться в 5 м от корпуса. Этот метод сбора отходов не угрожает окружающей среде и грунтовым водам.
Разумнее построить туалет на даче, посещаемый периодически только в летнее время, над выгребной ямой без откачки. Такие ямы закапывают по мере заполнения, а сверху сажают деревья. Дом, построенный над ним, просто переносится на новое место
Объем выгребной ямы, а также объем накопительной емкости выбирают в соответствии с количеством проживающих и интенсивностью посещений
Если туалет с приводом или яму, предполагающую откачку, устраивают на загородный участок, то помимо удаления от дома и источников воды, необходимо учитывать возможность доступа к ассенизационному оборудованию
Туалет в сельской местности
Выгребная яма строительство
Домик для выносного биотуалета
Душевой санузел с общей накопительной емкостью
Установка накопительной емкости для дачной канализации
Выгребная яма без откачки
Выгребная яма для большого частного дома
Бетонная накопительная емкость
Для оформления чертежа необходимо определиться с типом унитаза.
Это может быть туалет с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и компостировать.
Постройка с герметичной емкостью вместо выгребной ямы будет уместна в местности, где грунтовые воды залегают слишком близко к поверхности земли.
Самая распространенная и привычная конструкция простого туалета для дачи — модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая находится прямо под туалетной кабинкой.
Если выгребная яма переполнена, вызывают мусорщика, который откачивает все нечистоты, и туалетом можно пользоваться дальше.
Эта схема дачного туалета проверена временем. Основное его преимущество в том, что яму не нужно обслуживать в течение довольно длительного времени. Если туалет используется только в летний сезон, то с необходимостью вызова мусорщика вообще не приходится сталкиваться
Поскольку душ на даче так же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один .
Если в одной части участка построить летний душ, а в другой туалетный домик, то придется изрядно потрудиться лопатой, т.к. канализационная яма нужна в обоих случаях.
Комбинируя удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.
Простой способ сделать чертеж туалета для дачи — спроектировать его по принципу пудр-туалета.
Этот тип унитаза не предполагает наличия выгребной ямы, все отходы попадают в бачок прямо под сиденье унитаза. Это может быть пластиковая или металлическая емкость или ведро.
Поскольку главная беда таких туалетов – неприятный запах, нечистоты обсыпаются (припудриваются) адсорбирующими веществами, предохраняющими унитаз от появления специфического «янтаря».
В туалетах такого типа всегда есть две емкости: для сбора отходов и для хранения порошка. Резервуары необходимо регулярно чистить.
В качестве адсорбента применяют древесную золу, торф, опилки, песок.
По большому счету, пудреница с торфом – это самодельная вариация готовых биотуалетов промышленного производства, в которых в качестве наполнителя используется тот же торф.
Еще один вариант, идеальный для дачи, — туалет, производящий компост. Как известно, компост – отличное органическое удобрение для растений.
Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его в ускоренном темпе практически из ничего.
Чтобы компост насыщался кислородом, его необходимо регулярно рыхлить. Для этого предусмотрен специальный рычаг для ручного смешивания.
Туалет оборудован компостной ямой. Лучше, если их будет два, так можно будет использовать каждый из них по очереди, пока компост созревает.
Ямы устроены таким образом, чтобы можно было легко извлечь готовое удобрение. Такой дополнительный функционал понравится тем, кто беспокоится об экологии.
Когда принято решение о типе конструкции туалета, необходимо выбрать материал, который будет использован при строительстве.
Выбор строительного материала важен еще на этапе разработки чертежа.
Наиболее часто используемые:
Это привычные для дачника материалы, с которыми умеют обращаться практически все.
Фотогалерея
Фото
Наиболее распространенный вариант строительства туалетного домика на даче предполагает использование каркасной технологии
Каркас сооружается из бруса или металла, стены постройки могут быть сплошными или с вентиляцией зазоры в верхней части
Чаще всего дачи дачных туалетов, построенных из бруса, обшивают обрезной доской, вагонкой или блок-хаусом
Быстро справиться с отделкой каркаса позволяет использование профнастила, который хорошо сочетается с обоими деревянный и металлический каркас
Отделка каркасной конструкции сотовым поликарбонатом и пластиковым шифером выглядит интересно и прекрасно работает
Бревенчатый дом выглядит великолепно, но его строительство потребует больших затрат по сравнению с каркасной конструкцией.
Такой туалет не нужно утеплять для использования зимой
Кирпичные туалеты требуют массивного фундамента. Их не возводят над выгребными ямами из-за их внушительного веса
Гораздо быстрее, чем из кирпича, возводится туалет из пеноблоков. Этот тип, как и кирпичный, требует устройства фундамента, предполагает устройство биотуалета или отведение стоков в накопитель
Каркасная технология в строительстве туалета
Частично проницаемые стены
Обшивка туалета подкладка
Популярная облицовка
Формование стен из пластикового шифера
Туалет на дачном участке из бревна
Уборная кирпичная
Применение пенобетонных блоков
Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород легко достать, а для работы не требуется сложного оборудования.
В крайнем случае можно работать с деревом даже без применения электроинструмента.
В зависимости от того, как вы спроектируете туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой
Если вы хотите сделать туалет не только практичным и функциональным, но и полноценным декоративным элементом в своем загородном доме, попробуйте построить его из сруба. Повозиться придется гораздо дольше, но результат того стоит.
Дачный туалет — не самая благоприятная среда. Дерево может сгнить и разрушиться, если его не обработать специальными средствами. Антисептическая пропитка – обязательное условие строительства санузла из бруса.
Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:
Фотогалерея
Фото
Этап 1: Установка каркаса на пенобетонные опоры
Этап 2: Вырубка ямы над выгребной ямой
3 этап: Обшивка
4 этап: Кровля
Преимущества кирпичных строений перед деревянными всем известны из сказки о трех поросятах.
Помимо долговечности, кирпичный туалет обладает низкой теплопроводностью, что немаловажно, если вы выезжаете на дачу в холодное время года. Кирпичный дачный туалет выглядит как дом с односкатной или двускатной крышей. Окна можно проектировать.
Не обязательно использовать обычный кирпич. Прекрасной альтернативой станут более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон
В проект такого туалета входит не только чертеж надземной части туалета, но и фундамента. В этом случае без фундамента не обойтись, так как собственный вес кирпичного здания довольно большой.
Без поддержки грунт скоро уплотнится и просядет, что приведет к появлению трещин в стенах туалета.
Металл — материал с высоким коэффициентом теплопроводности. В чулане из металлических листов летом будет невыносимо жарко, а зимой очень холодно.
Без применения теплоизоляционных материалов железный туалет на даче может быть только временным проектом — до строительства основной уборной.
Чаще всего используются листы профнастила, нашитые на каркас из металлического профиля. В данном варианте используется профилированный металлический лист. Металлокаркасная поликарбонатная крыша
Трудно добиться герметичности стыков такого тонкого и гибкого материала. В углах будут щели, через которые в дом будет дуть ветер, что тоже не добавляет уюта.
Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируется пенопласт или минеральная вата.
Также рекомендуем изучить наш материал о том, как построить своими руками.
Когда вы определились с материалом надземной части туалетного домика, необходимо разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать весь элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.
Чаще всего используют такие модели домиков для уборной:
Схема строительства деревянного туалета на даче выбирается исходя из практических соображений.
Дачный туалет-шалаш представляет собой компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс построения и упрощает построение чертежа.
Здания могут различаться по размерам, используемым материалам, сложности конструкции и конструктивным решениям, но общий принцип проектирования остается неизменным.
Начните с фасада и задней стены туалета. Делают каркас в форме треугольника с несколькими ребрами жесткости по высоте. Длина поперечной балки 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками 30-40 см.
Высота угловых стоек 177 см, промежуточных — 287 см. Наклонные элементы на этом чертеже выбраны длиной 312 см.
Слева задняя стенка, справа передняя, с проемом для двери. В углах те же элементы изображены в пространственной форме.
Чертеж передней стены отличается тем, что стойки расположены на большем расстоянии друг от друга. Это связано с необходимостью установки входной двери.
Расстояние между стойками зависит от конструкции двери. Обычно подходит проем шириной 70 см. В верхней части проема на высоте 2 м 15 см устанавливается потолок.
Остальные геометрические размеры самой рамы совпадают с размерами на чертеже задней стенки.
Чертеж каркаса дачного туалета типа «шалаш». Достаточно прочную прочную конструкцию можно соорудить из прямоугольного бруса или из обрезной доски достаточной толщины
Стены соединены продольными брусьями, каждый длиной 122 см. Еще одна балка длиной 150 см помещается посередине. Проект основной несущей конструкции готов.
Приступаем к устройству пьедестала. Его высота выбирается в соответствии с пожеланиями дачника.
Средний размер, подходящий в большинстве случаев, составляет 50 см.
Установить 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стены. Соедините вертикальные элементы поперечинами. Их размер также составляет 50 см.
Вот такой аккуратненький домик-туалет, если придерживаться этого проекта. Над дверью имеется вентиляционное отверстие
Эти размеры подходят для туалета среднего размера. Стоит отметить, что полезная высота салона составляет 2,15 м. В этом случае общая высота здания составит 3,5 м.
Это связано с тем, что скаты крыши соединены под очень острым углом. На высоте 2,15 м потолок зашит, поэтому в туалете будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте . .
Более сложная архитектурная форма – дачный скворечник-туалет. Такой вариант наиболее распространен. На чертежах видно, что боковые стенки имеют форму прямоугольных трапеций, а задняя и передняя части – прямоугольники.
В отличие от «шалаша» такая уборная намного уютнее и просторнее. Материала потребуется больше, чем для предыдущего варианта
Чтобы дерево не промокло и не испортилось от постоянного контакта с землей, унитаз рекомендуется сделать немного приподнятым.
Набор специальных полозьев для основания высотой 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной 2,08 м, спереди 2,78 м.
В качестве кровли автор предлагает сделать сплошной настил из листа ОСП, на который в дальнейшем будет уложена мягкая черепица
Таким образом, при длине здания 1,72 м уклон кровли будет около 22 градусов. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.
Проектное решение с утеплением:
Чертеж также учитывает возможность дополнительного утепления кровли пенопластом. В этом случае проектируют еще один ярус стропил на 20 см ниже основного
Каждая стена проектируется и изготавливается отдельно, после чего они соединяются между собой в пространственную модель туалета.
Каждая из стен подробно изображается на отдельных листах чертежа.
Очень важный нюанс — план разделочной доски. Это дополнение значительно упрощает конструкцию.
На чертеже фасада проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом
Особое внимание на размеры отдельных элементов:
Часть досок обрезается с припуском 50 мм, часть с припуском 100 мм. Скос 15 градусов, кромочная доска подогнана уже по месту
Противоположная стена без окна:
Левая стена выполнена аналогично правой, но на ней нет окна, поэтому рисунок становится еще проще и понятнее
Помимо стен, нужно позаботиться о потолке. В этом случае используется только один этаж – внизу унитаза. На чертеже показан каркас этого элемента и разделочные доски стола.
Кроме того, есть план раскроя стандартного листа OSB, которым можно зашить пол.
Обработанные антисептиком собираются с помощью гвоздей или шпилек. В последнем случае необходимо предварительно просверлить отверстия под крепеж
Необходимо учитывать утепление:
Нижний этаж также утеплен листами пенопласта.
Автор проекта предлагает уложить 2 слоя пенополистирола толщиной 50 см, а затем зашить слой утеплителя листом OSB
Чертеж стропильной системы:
Конструкция деревянного туалета подразумевает определенный процент неточности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже по месту
Таблица материалов помогает составить смету.
В таблице материалов есть даже такие мелочи, как дверные петли или заглушки. Из него видно, что для остекления необходимо приобрести оконный блок 600х600 мм
Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровля на усмотрение заказчика. Часто используется шифер или профнастил, а также рубероид или черепица.
Фундаментом для туалета из кирпича может быть заглубленный в землю железобетонный бордюр, либо бетонные блоки, расположенные по углам конструкции.
Стандартная маленькая хижина с площадью стен 8 квадратов потребует для постройки около 300 кирпичей.
Расчет приблизительный и сильно утрированный, но для общего понимания процесса этой информации достаточно.
Последовательность действий при кладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь конструкция будет эксплуатироваться не один год
Для такого объема кладки необходимо рассчитать около 60 кг цемента для приготовления раствора. Размеры дачного туалета из кирпича можно взять с чертежа туалета-скворечника.
Если деревянные стены делаются отдельно, то дача из кирпича выкладывается порядком по всему периметру.
Цементному раствору требуется время, чтобы набрать силу. Если выкладывать сразу все ряды кладки, на нижние будет приходиться большая нагрузка, под действием которой незастывший раствор просто выдавится из всех швов.
Чтобы этого не произошло, кладку ведут в несколько этапов. Оптимально — 4-5 рядов в день. Строительство затянется, но результат будет намного лучше.
Проемы необходимо отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и примерки и фронтон.
В зависимости от этого меняется схема расположения стропильной сетки. Покрывают унитаз тем же шифером, профнастилом или другими облицовочными материалами.
Помимо перечисленных типов шкафов, на нашем сайте есть статья о том, как спроектировать и построить. Особенно это актуально, если территория загородного участка не слишком велика.
Как спроектировать деревянный дачный туалет в SketchUp:
Разработка проекта и чертежей дачного туалета — задача не из легких, несмотря на скромные размеры постройки .
Следуйте инструкции выше, и построить дачный участок любой сложности покажется проще пареной репы. Главное, подходить к работе с ответственностью и долей здорового энтузиазма.
Если вам когда-нибудь удавалось самостоятельно возводить чулан на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикрепить фотографии чертежей, расчетов и готовых построек.
Также в блоке с комментариями вы можете задать свои вопросы по теме статьи.
Обвинений было предостаточно. Профсоюз строителей заявил, что город пытается направить грантовые деньги на зарплату персоналу, отсюда и завышенная цена на ванную комнату; Департамент парков заявил, что левый городской совет запретил ему вести дела с большинством поставщиков из красного штата, что привело к увеличению стоимости материалов.
Другими потенциальными виновниками были отказ от сотрудничества коммунальной компании, высокая стоимость труда профсоюзов и обязательство пересмотреть проект в соответствии с Законом о качестве окружающей среды Калифорнии. Это была линия смеха на Fox News. Шок от стикеров, по крайней мере, был единодушным. 1,7 миллиона долларов? Точно в туалет??
После того, как колонка Хизер Найт в San Francisco Chronicle помогла реализовать проект общественных работ, о нем услышали «во всем мире», упрекнувшие полицию отменили закладку фундамента, а губернатор Калифорнии Гэвин Ньюсом отправил город обратно к чертежной доске.
Сан-Франциско часто использует метафоры для описания проблем страны, и заманчиво использовать этот унитаз, чтобы развернуть грандиозную трагедию об уменьшении способности Америки строить, неразрешимом жилищном кризисе, разочаровании в проекте высокоскоростной железной дороги штата или разрушительные противоречия американского энвайронментализма.
Но есть простой способ создать общественную архитектуру, более отвечающую потребностям людей: тратить меньше времени на размышления о том, как она выглядит. Почти столь же сногсшибательным, как и цена унитаза, был его график: дерьмо должно было быть завершено в 2025 году. Первокурсник старшей школы, участвующий сегодня в общественном отзыве о туалете, подаст заявление в колледж к тому времени, когда он сможет туда какать. И этот затянувшийся процесс, сам по себе являющийся источником затрат, в чем-то обязан процедуре под названием Civic Design Review.
Мост Золотые Ворота привлек меньше внимания, чем этот туалет.
Практически для всех общественных проектов в Сан-Франциско получение одобрения совета по рассмотрению проектов требует взноса в размере 10 200 долларов США и многоэтапного процесса утверждения.
Вас могут попросить предоставить информацию о процессе работы с сообществом, фактические образцы материалов для экстерьера, изображения применимых ссылок или вдохновения для дизайна, а также «резюме большой идеи, которая является теоретической основой для предлагаемого дизайна».
Это до смешного самонадеянный запрос на такую элементарную общественную инфраструктуру. Мост Золотые Ворота получил меньше внимания.
Это тоже не исключение. Я ознакомился с процессом проверки дизайна туалета McLaren Park в Сан-Франциско, который был завершен пару лет назад и стоил не менее поразительно 1,6 миллиона долларов. Этому проекту потребовалось девять месяцев, чтобы перейти от этапа I к этапу II, после чего комитет из пяти архитекторов и дизайнеров взвесил такие незначительные вопросы, как соотношение между бетоном и плиткой на внешней стене.
Вот пример того, насколько детальным был их вклад:
Комиссары выбрали плитку тыквенного цвета в тон осенней листве. Оттуда потребовалось еще полтора года, чтобы открыть туалет, который выглядит… хорошо.
Я нахожусь в самой популярной новой туристической достопримечательности Сан-Франциско (туалет в McLaren Park, строительство которого обошлось в 1,6 миллиона долларов).
Я был удивлен, узнав, что эта гражданская канитель отмечает свое 9-летие.0 лет со дня рождения в этом году (хотя в годы строительства туалетов 30 лет). Это практика, рожденная не бунтами на автострадах и негативной реакцией на проекты обновления городов сверху вниз, как могли бы подозревать внимательные наблюдатели за городской суматохой, а старым инстинктом высшего общества украшать шумную общественную сферу.
В 1932 году журнал Civic Design Review был основан как часть Художественной комиссии Сан-Франциско (теперь Arts), органа, одобренного избирателями, чтобы «избежать трудоемких дебатов, разногласий, конфликтов и компромиссов», как выразилась Сьюзан Ребекка Уэлс. это в магистерской диссертации по этому вопросу. Вместо этого комиссия мгновенно оказалась втянутой в «управляемую фресками красную панику», когда картина Клиффорда Уайта с изображением серпа и молота с подписью «Пролетарии всего мира, объединяйтесь» появилась в Койт-Тауэр во время забастовки портовых грузчиков Западного побережья. Башня была заперта, а фреска стерта. Тем не менее, Комиссия по делам искусств внесла много благородного вклада, включая финансирование Симфонического оркестра Сан-Франциско во время Великой депрессии. Проектирование комитетом, однако, более сомнительное занятие.
Несмотря на разногласия, которые вызвала эта конкретная история, проблема туалета в Сан-Франциско не такая уж большая проблема. Но это действительно означает более широкую и популярную во многих больших городах философию, заключающуюся в том, что комитет заинтересованных людей, имеющих или не имеющих архитектурное образование, может уговорить других дизайнеров создать свои лучшие работы.
Налагать этот критерий на госорганы, а не на частных застройщиков, еще меньше смысла, так как они уже несут ответственность за свои решения. В целом, я могу поверить, что комиссия по гражданскому проектированию, подобная той, что была в Сан-Франциско, действительно дает превосходные результаты для общественной архитектуры. Но эти обмены мнениями не происходят в вакууме. В то время как архитекторы и политические назначенцы обмениваются идеями по дизайну туалетов, в реальном мире затраты растут, и людям нужно уходить. Эта критика применима и к частному сектору: как Дэн Бертолет сказал мне в прошлом году о бремени процесса проверки дизайна в Сиэтле: «У нас жилищный кризис, а не эстетический кризис».
Прежде всего, такие подходы демонстрируют недальновидное видение того, что представляет собой привлекательная гражданская сфера. Конечно, хорошо, когда здания красивые. Но если вы потратите слишком много времени на то, чтобы построить правильное здание, вы можете наложить на город другие эстетические издержки, такие как пустой участок или порт-о-горшок. Что значит, если вы поставили стойки в самый раз на новом многоквартирном доме, если кто-то спит в палатке у грузового входа? Конечно, это означает принимать эстетические соображения за чистую монету, хотя эстетика не всегда имеет решающее значение.0413 реальный предмет этих разговоров.
- Судебный процесс над Э. Джин Кэрролл содержит одно замечательное доказательство
- Адвокат Трампа не оказал ему услуг в четверг
- Очень странная речь Такера Карлсона после увольнения имеет смысл, если вы знаете, с кем он пытался связаться
- Джо Манчин переживает тяжелые времена
com/_components/slate-paragraph/instances/cl9r14zfw000t3b6t59187ci3@published»> В Нью-Йорке используется тот же подход, что и в Сан-Франциско, когда дело доходит до регулирования внешнего вида общественной сферы. Но два года назад город сделал что-то безумное и разрешил ресторанам занять тротуар перед витринами своих магазинов с обеденными навесами на открытом воздухе. Их появилось более 12 000, что, возможно, стало самым радикальным изменением городского пейзажа с момента появления автомобиля. Это хаотично, красочно и крайне противоречиво. Некоторые люди действительно ненавидят вещи.
Я лично считаю, что сараи — визуальный плюс города, то элегантные, то ветхие, но обычно полные людей, которые, в конце концов, являются главной достопримечательностью Нью-Йорка. Но даже если они вам не нравятся — даже если вы думаете, что они, и каждая ванная комната, и каждый многоквартирный дом заслуживают нескольких доз архитектурной школы, прежде чем начать строительство — было бы неправильно сравнивать их с контрольным экспериментом, в котором ничего не происходит.
Залегание грунтовых вод на поверхности обуславливает отказ от выгребной ямы.
Годы работы над «массовыми исследованиями» могут в конечном итоге привести к получению превосходного продукта, но в случае с туалетом долины Ноэ одна из причин, по которой проект вообще не продвигается, — длительные задержки, вызванные этим процессом. Более того, тем временем публику угощают чем-то действительно очень уродливым — портвейном или кем-то, кто писает на улице. И поскольку люди, ходящие в туалет на публике, на самом деле являются довольно активным политическим вопросом, эти придирки кажутся особенно контрпродуктивными.
Результатом являются меньшие по размеру и более дорогие здания, более медленные сроки и часто разбавленные конструкции, которые нравятся большинству, но мало кого волнуют.
