Из нескольких существующих видов фундаментов ленточный пользуется наибольшей популярностью в частном домостроении. Нередко его совмещают со свайным (свайно-ленточным), что тоже является вариантом, достойным внимания. В этой статье вас ждет пошаговая инструкция укладки ленточного фундамента.
1.Как сделать прочное основание
2.Траншея
3.Укладка
4.Связка арматурой
5.Опалубка
6.Выбор бетона
7.Расчет материалов
8. Советы по заливке
Фото: Ленточный фундамет очень часто используется при строительстве
Чаще всего такое основание выбирают для дома, в котором будет подвал либо теплое подполье. Глубина заложения зависит от состава грунта и глубины его промерзания.
После разработки проекта дома или бани, выбора их местоположения можно приступить к возведению фундамента.
При необходимости можно найти информацию о том, как утеплить ленточный фундамент. |

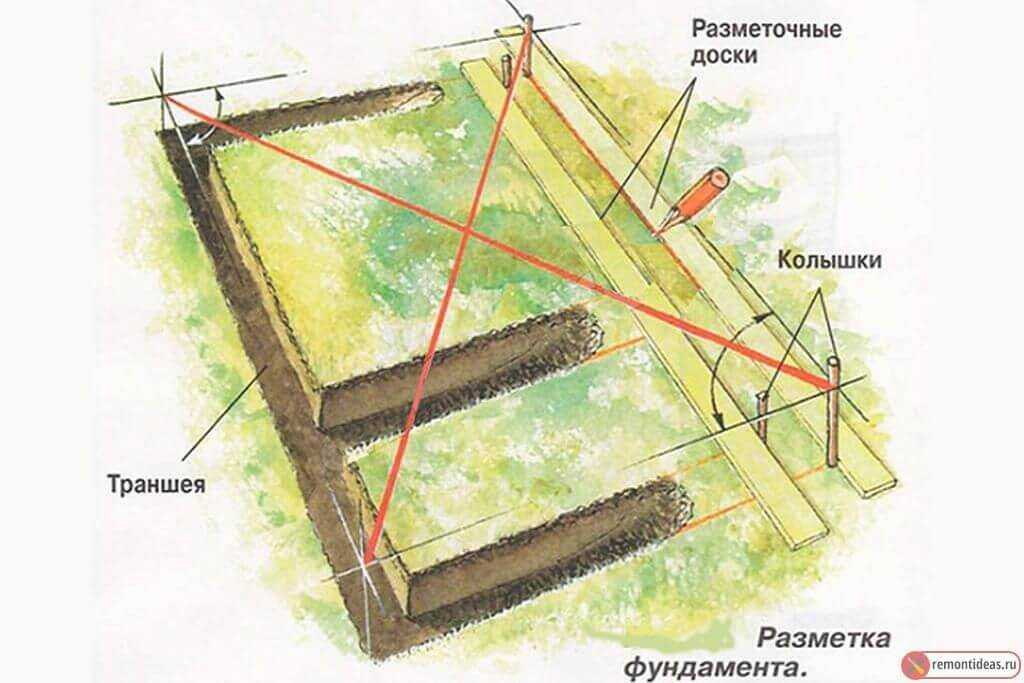

Разбивка осей производится с помощью теодолита, при его отсутствии – с помощью колышков и шнура (этот вариант, конечно, лучше применять при строительстве более простых сооружений, например, бани, домика для гостей и т. п.).Фото: Разбивка осей ленточного фундамента
Далее требуется выкопать траншею – для этого нужен человек и лопата. Если человек ленивый или имеет лишние финансы, то вызывается спецтехника, к примеру, мини-экскаватор, имеющий небольшой ковш. Траншея будет готова быстро, но платно. Фото: Траншея под ленточный фундамент
Устройство бетонного основания начинается с заполнения траншеи песком, который потом трамбуется щебнем либо гравием. Каждый слой обычно делают сантиметров 15—20.Фото: Для устройства фундамента траншею заполняют песком
После укладки щебня выполняется «подбетонка» цементным раствором слоем 5-10 см.
В зависимости от погоды, раствор набирает прочность порядка 50% в течение 5-7 дней.
Следующий этап – укладка арматуры. В советские времена было обязательным перед ее укладкой выполнять гидроизолирующий слой. Сейчас многие этот этап пропускают. Особо страшного ничего не случится, тут многие сами для себя решают: делать гидроизоляцию или нет.
________________________________
Если вы решили, что гидроизоляция нужна, то можно использовать множество специальных материалов: рубероид, различные гидроизолирующие составы и другие.
________________________________Фото: Укладка арматуры

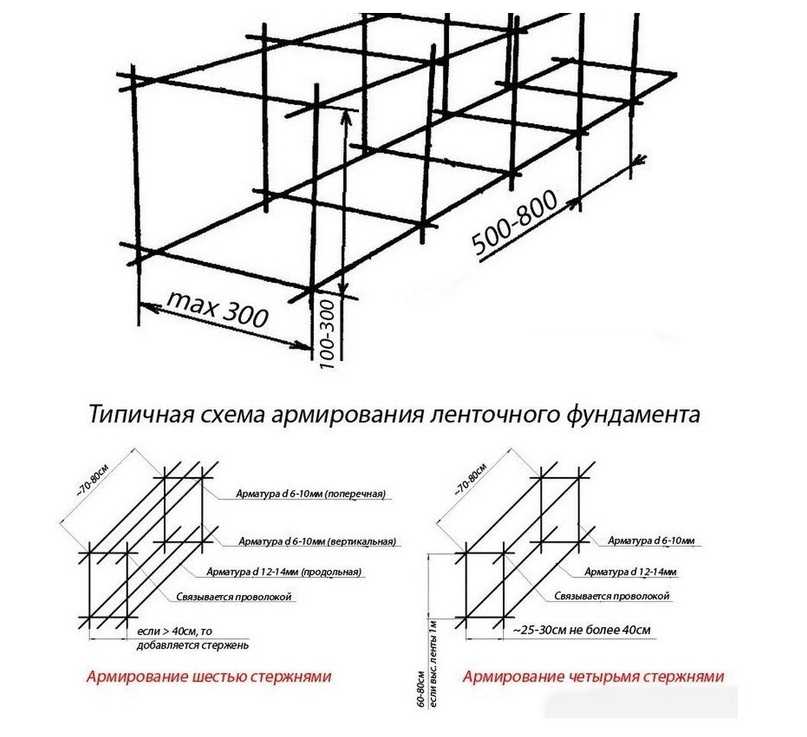

Укладка арматуры производится следующим образом: выполняется продольное и поперечное армирование арматурными стержнями, которые связываются вязальной проволокой.
| Обратите внимание, чтобы арматура имела антикоррозийное покрытие. |
Что касается использования сварки для этих целей, сварное соединение, конечно, некоторые используют, что греха таить.
Но необходимо учитывать, что места сварки будут больше подвержены коррозии.Фото: Сварка арматуры
Иногда приходится выполнять не только горизонтальное армирование, но и делать более сложный армакаркас, что зависит от тяжести стен и перекрытий.

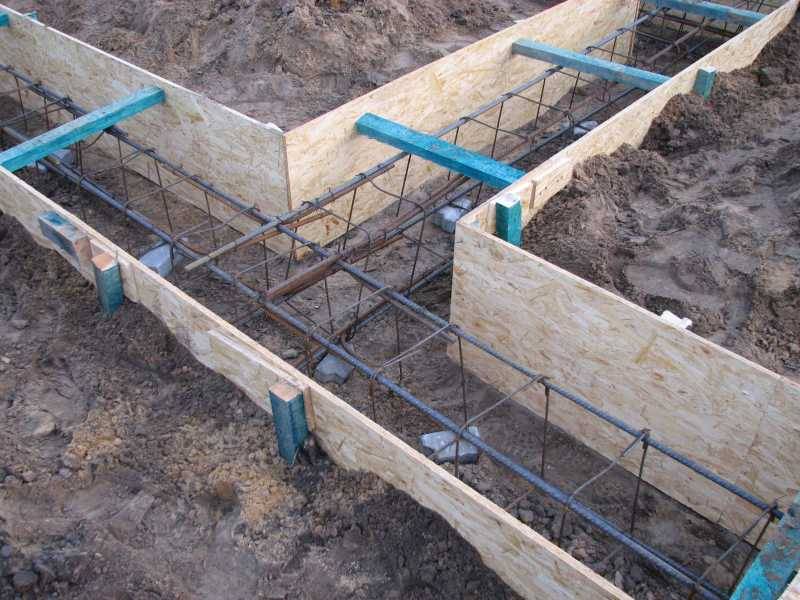

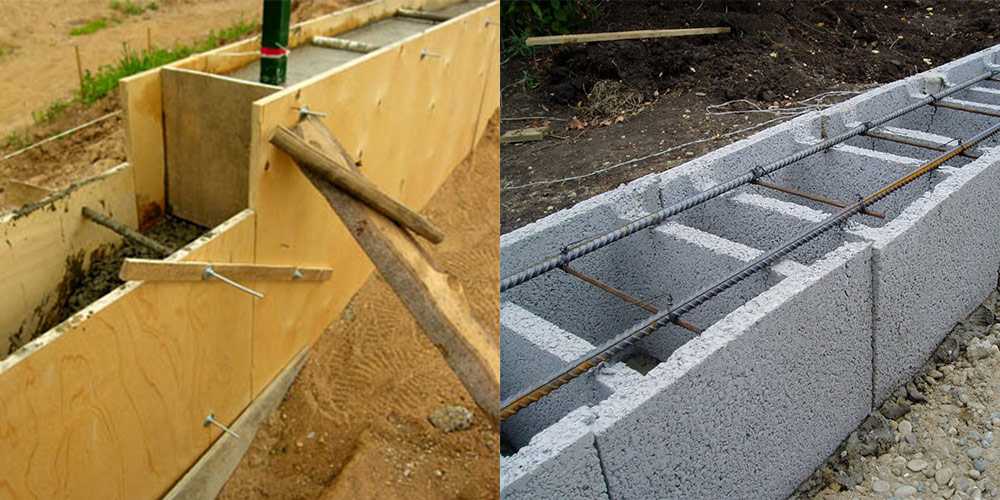

Дустройства опалубки используют различные материалы: доски, шифер, стекло-магниевые листы (СМЛ), фанеру, металлическую опалубку. Фото: Устройство опалубки
Выбор марки бетона зависит от погодных условий. При самых благоприятных условиях берут марку М200 и выше. При холодной погоде – М300-400. В холодное время также нужно ввести специальные добавки: пластифицирующие, морозостойкие, ускоряющие твердение бетонной смеси.
_____________________________
Количество добавок, используемых в приготовлении, специально рассчитывать не нужно, все указывается на таре (при какой погоде и сколько), обычно это 1-2%.
_____________________________
Для строительства фундамента для бани многие рекомендуют использовать легкие бетоны: керамзитобетон, арболит, шлакобетон. Они обеспечивают хорошую теплоизоляцию.
Фото: Заливка фундамента бетоном
Если вы делаете бетонный раствор сами, то соотношение песок/щебень/цемент может быть 3/5/1, водоцементное соотношение – 0,5. Количество бетона, которое вам будет необходимо, рассчитывается умножением длины на ширину и на высоту фундамента.
Важно правильно рассчитать количество бетонаФото
После заливки бетонной смеси в опалубку ее нужно проткнуть в нескольких местах щупом, чтобы убрать воздух, а также снаружи простучать деревянным молотком.
Если в хозяйстве имеется строительный вибратор, то очень хорошо с его помощью уплотнить бетонную смесь.
Опалубку снимают обычно через три дня. После того как бетон наберет достаточную прочность, выполняется следующий этап строительных работ – устройство цоколя. А затем можно приступить к гидроизоляции фундамента.
Фото: Уплотнение бетона с помощью строительного вибратора
______________________________
Почитайте еще по теме
Благоустройство дачного участка: планируем, строим, создаем красоту и уют
Заборы из профнастила и евроштакетника чаще всего монтируются на каркас из столбов и лагов.
Здесь существуют свои хитрости: некоторые опоры достаточно вбить в грунт кувалдой, некоторые приходится бутировать, а третьи — заливать бетонов. В ряде областей из-за особенностей грунта владельцам участка приходится прибегать к винтовым сваям, которые ввинчиваются в землю.
Ленточный фундамент более трудоёмок в строительстве, чем аналоги на столбах, в том числе потому что требует нескольких дней ожидания: бетон должен застыть, и застывать ему желательно при хорошей сухой и солнечной погоде. Вместе с тем, иногда без него не обойтись.
Идеальным решением фундамент для забора ленточный своими руками станет в следующих ситуациях:
Продуманный фундамент должен соответствовать особенностям рельефа и почвы, климату, весу самого ограждения. Например, для капитальных кирпичных конструкций столбы не подойдут, нужно такое же капитальное и мощное основание, которое выдержит вес забора.
Что представляет из себя ленточный фундамент? Это монолитная железобетонная конструкция, которая прокладывается по периметру всего ограждения. Обычно он залегает в глубину от 40 см и больше.
Плюсы и минусы конструкции проистекают из её особенностей.
Преимуществами можно назвать следующие характеристики ограждения:
Если говорить о недостатках, то они — следующие:
Стоимость готовой постройки варьируется. Сэкономить можно, оканчивая конструкцию на уровне грунта, или построив несколько монолитных и глубоких столбов, соединённых ригелем. Технически, второй вариант не является монолитным ленточным фундаментом, но он подойдёт для большинства стандартных заборов из профнастила в центральной и средней полосе.
Конструкции бывают разными, в зависимости от многих переменных: от выделенного на строительство бюджета до характеристик грунта. В первую очередь, фундаменты можно классифицировать по глубине залегания:
Они подойдут для лёгких заборов, например, из профнастила, и для сравнительно крепкой неподвижной почвы;Классификация возможна и по степени монолитности. Собственно, тут выделяют:
Впрочем, под ленточным фундаментом для заборов в большинстве случаев подразумевается именно монолитные.
Строительство качественного, прочного и красивого фундамента требует точных расчётов и аккуратности.
Это несложная, но достаточно монотонная задача, которая при соблюдении всех условий позволит построить на участке прочную и красивую изгородь.
Как сделать ленточный фундамент:
Предварительно нужно создать чертёж и нарисовать примерный вид готового забора. Визуализация проекта помогает учесть незначительные на первый взгляд детали. Можно посмотреть варианты в интернете или в портфолио на нашем сайте.
Опытные строители рекомендуют использовать для заливки бетон марок М200 или М300, а для армирования — прутки не менее 10 мм в диаметре. Между собой их лучше сваривать, потому что так прочнее, но разрешается также использовать проволоку или хомуты. Размечать территорию желательно с использованием нивелира. В качестве материала для опалубки можно брать доски, ДСП, линолеум — любые материалы, которые позволят создать ровные и прочные стенки фундамента и будут легко отставать от раствора.
Разметка участка начинается с очистки территории: нужно скосить траву, убрать мешающие кустарник и деревья, демонтировать старую ограду и ненужные постройки. Мусор и растительность способны помешать не только строительству, но и внести погрешности в разметку.
Следом идёт перенесение разметки с бумаги на участок. Традиционно разметка территории под фундамент забора начинается с углов, куда вбиваются колышки. Если участок имеет неправильную геометрическую форму, то колышки нужно установить на всех изломах.
Нужно обязательно использовать нивелир, чтобы всё получилось ровным.
При подготовительных работах и планировании важно сразу определиться с воротами, калитками и их количеством, учитывая также то, как именно они будут открываться: нараспашку или откатом в сторону.
После этого начинаются земляные работы — организация траншеи. В глубину фундамент под забор обычно не превышает 80 см, при этом под опорные столбы бурятся отдельные выемки, более заглубленные (обычно около метра).
В ширину траншея может быть любой, от 30 до 80 см в зависимости от желаемого дизайна ограждения.
Дно траншеи засыпается песчано-гравийной или песчано-щебневой подушкой толщиной в 15 см, увлажняется и тщательно утрамбовывается.
Шаг 2. Армирование конструкции
Армирование — это размещение вдоль ленточного фундамента под забор сплетённой из арматурных прутков конструкции, которая увеличивает прочность бетона. В диаметре прутки должны быть 8-10 мм — оптимальный размер.
«Скелет» из арматуры сваривается и укладывается на утрамбованное дно траншеи. Армирование нужно и столбам: в предварительно пробуренные отверстия под опоры сначала засыпается песчаная подушка, затем устанавливается арматурная «гильза». Предварительно стенки отверстия необходимо закрыть рубероидом, который обеспечит защиту от влаги и не позволит бетонному столбу разрушиться.
Важно! Сварке подлежит только арматура с литерой «С». Иные виды арматуры обматываются проволокой или обвязываются хомутами.
В арматурную «гильзу» помещается столб и тщательным образом выравнивается. Дальше ямы заливаются бетонным раствором. К следующему этапу — армированию непосредственно ленточного фундамента — можно приступать, не дожидаясь, пока раствор затвердеет.
От краёв будущего бетонного монолита обвязка из арматуры должна отступать на 5-7 см.
Шаг 3. Создание опалубки
Опалубка нужна только в ситуации, если фундамент будет возвышаться над уровнем земли, что обычно требуется из соображений дизайна. Если планируется делать его не выше грунта, как бы заглубленным внизу, то этот этап можно опустить.
Материал для опалубки должен быть достаточно жёстким, чтобы не выгибаться из-за давления раствора, для этого можно и нужно использовать упоры. Подойдут сколоченные доски, ДСП, фанера. После затвердевания бетона конструкцию необходимо будет извлечь, поэтому важно, чтобы она хорошо отходила.
Обычно опалубка выглядит как вкопанные в землю вертикальные деревянные столбы и доски.
Столбики можно между собой скрепить проволокой, чтобы они не сдвинулись под весом бетона.
Шаг 4. Бетонирование ленточного фундамента
Для заливки основания рекомендуется использовать бетон М200 или М300, особенно если планируется ограждение из достаточно тяжёлых материалов. Заливку можно сделать одномоментно — для чего потребуется бетономешалка, — или же осуществлять его послойно. Это важно: бетон заливается именно слоями, а не участками, и в процессе тщательно утрамбовывается деревянными палками, прутками и лопатами или же глубинными вибрационными механизмами. Вибрация помогает убрать из раствора пузырьки, а также обеспечивает проникновение смеси даже в труднодоступные места.
Смесь готовится из соотношения щебень-песок-цемент 2:2:1, перед заливкой ему нужно дать около 10 минут «отдохнуть».
Застывает бетон от 3 дней до нескольких недель, в зависимости от погоды и глубины залегания ленточного фундамента. Если погода стоит очень жаркая и солнечная, желательно время от времени поливать конструкцию водой из шланга, чтобы избежать излишнего высыхания.
Можно также использовать полиэтилен, обмотав им конструкцию.
Полезные советы при строительстве ленточного фундамента для забора
Подробнее о расчёте расcказывается тут:Планируете строить забор из профнастила своими руками? В таком случае приглашаем в наш блог — здесь вы найдёте инструкции, советы и рекомендации от строителей.
Если же желания строить своими руками нет, обратитесь к специалистам. Мы возводим ограждения из металла на ленточном фундаменте, с учётом рельефа, особенностей почвы и других важных факторов.
Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом.
Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.
Редактировать эту статью
Последняя редакция 19 декабря 2022
См. вся история
|
Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.
В очень широком смысле фундаменты можно разделить на неглубокие и глубокие.
Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.
Ленточные фундаменты (или ленточный фундамент) — это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.
Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 .
В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.
Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента
Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.
Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.
Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.
Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.
Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.
При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.
Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты.
Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.
Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».
Иногда называемый ленточным фундаментом, ленточный фундамент представляет собой тип мелкозаглубленного фундамента, часто используемый в жилых домах малой и средней этажности.
Подходит только там, где грунтовые условия стабильны и имеют хорошую несущую способность, а ленточные фундаменты строятся быстро и экономично.
Вообще говоря, фундаменты подразделяются на фундаменты глубокого и мелкого заложения, и выбор типа фундамента для любого строительного проекта зависит от ряда факторов, включая само здание, состояние грунта, доступность, бюджет и сроки.
Ленточный фундамент — это лишь один из нескольких типов мелкозаглубленного фундамента. Их можно использовать для поддержки несущих стен, если несущая способность подстилающего грунта оценена и признана достаточной для проекта. Ленточные фундаменты также можно использовать для поддержки тесно сгруппированных колонн.
Тщательная оценка состояния грунта по всей площади здания имеет жизненно важное значение для определения общей несущей способности участка, любых более слабых участков и любых других факторов, таких как ограничения доступа, потоки воды или другие факторы.
условия, которые могут повлиять на фундамент. Например, на участках площадки, где несущая способность грунта снижена, может потребоваться более широкий ленточный фундамент, а также армирование бетона соответствующими стальными арматурными изделиями.
Как упоминалось ранее, ленточные фундаменты подходят только для малоэтажных и среднеэтажных зданий с очень хорошим грунтовым состоянием. Обычно они используются только для внутренних жилых проектов, включая новостройки и пристройки. Для участков с неблагоприятными грунтовыми условиями, а также для высотных или крупных зданий требуются глубокие фундаменты, и ленточные фундаменты никогда не должны использоваться (Cons, 2020).
У нас есть все необходимое для армирования бетона; от незакрепленной и изогнутой арматуры до сборных каркасов, сетки и всех аксессуаров, которые вам понадобятся для правильного выполнения работы.
При правильном использовании ленточные фундаменты обладают значительными преимуществами.
Они относительно недороги с точки зрения конструкции и материалов, хорошо разбираются как профессионалами в области строительства, так и работниками ручного труда. Строительство ленточного фундамента выполняется быстро и просто, требуется лишь простейшая опалубка и установка арматуры.
Как мы уже говорили, ленточный фундамент подходит только для небольших строительных объектов с относительно низкой нагрузкой. Там, где состояние грунта слабое или неравномерное, использование ленточного фундамента может иметь очень серьезные последствия, потенциально приводя к проблемам с целостностью конструкции или даже к обрушению. Ленточные фундаменты также могут быть непригодны на участках с уклоном или на участках, где требуется подпорная стенка.
Ленточные фундаменты подходят только для проектов с достаточной несущей способностью грунта. Поскольку типы грунта могут включать гравий, песок, глину и ил, каждый из которых имеет свои уникальные свойства, несущую способность и слабые места, перед началом строительного проекта необходимо провести геотехническое обследование всей площадки. Стандартное испытание на проникновение (SPT) может быть проведено для определения типа и состава грунта, и результаты этого испытания должны быть использованы в процессе проектирования, чтобы гарантировать, что для проекта выбран наиболее подходящий тип фундамента. Соответствующие стандарты глубины и ширины фундамента также должны учитываться и соблюдаться на этапе общего проектирования. Рекомендуемая ширина ленточного фундамента показана на диаграмме ниже: (Инженеры, 2022)
Вот примерный расчет минимальной ширины для заданного веса конструкции (q допустимый )
q предельный максимальный вес конструкции, умноженный на коэффициент безопасности.
Удельный вес грунта γ = 19,5 кН/м³
Прочность сцепления грунта c = 10 кН/м²
Угол внутреннего трения Φ = 20°
Глубина грунтовых вод = ниже зоны влияния
Глубина основания Df = 1 м
q допустимая = 125 кН/м
Коэффициент запаса прочности FOS = 3
Ширина полосового основания B = ?
q предельное = Sc×c×Nc + q×Nq + 0,5×Sγ×γ×B×Nγ 82 ×ФОС = 125 кН/м × 3 = 375 кН/м
q = Df × γ = 1 × 19,5 кН/м³ = 19,5 кН/м³
Уравнение несущей способности Терцаги: qu =C/Nc + γ Df Nq + 0,5 γ B N γ
Из таблицы выше
При Φ = 20°, Nc = 17,5, Nq = 7,4, Nγ = 5,0
Для ленточного фундамента, из таблицы выше
Sc = 1, Sγ0 = 3 90 1 1
Подставляем все значения в приведенное выше уравнение
375 = 1×17,5×10 + 19,5×7,4 + 0,5×1×19,5×5×B
B = 1,14 м
уравнение добавлено исключительно для демонстрации данных уравнений и концепций.
