Конструкция печки примитивна, но имеет ряд значимых условий. Разница между обыкновенной обогревательной печью и банной, в том, что во второй размещаются дополнительные элементы, это каменка и бак для воды.
Многие мастера останавливают свой выбор на изготовлении печки в баню своими руками, не покупая в магазине. Процесс по сооружению не прост, и требует достаточно времени.
Сначала нужно ознакомиться с основными составляющими банных печей, а это:
Печка в баню делятся на 2 основных группы, это: металлические (чугунные) и кирпичные варианты.
Кирпичные банные печи бывают теплоемкими, они дольше греются, но и долго остывают. Железная печь — это отопительный предмет эконом вида, из-за многозадачности, простоты и удобства оборудования. При выборе печи или камина необходимо смотреть не только на конструкцию источника тепла, но и на вид топлива. Различное топливо при сгорании одинаковой массы будет выделять разное количество тепла. Есть много вариаций энергоносителя.
По агрегатному пребыванию и виду топлива, все группы топлива распределяются на твердые, жидкие и газообразное топливо. Твердый — это распространенный класс топлива, к нему относятся: уголь, торф, брикеты, дровишки, паллеты. Применяют лишь в обыденных печах так как стремительно сгорают. Жидкие тип топлива — это керосиновая, мазутная, дизельная, котельная, коксохимическая жидкость.
Они располагают значительной теплотворной способностью. Первый тип газообразного топлива — это природный газ, обретаемый из газовых залежей, или попутный газ при добыче нафты.
Он владеет хорошей теплотворной особенностью.
Паровая не может быть без печи, ведь именно она греет комнату и сохранять нужную температуру. В нашу пору можно встретить широкий ассортимент разнообразных вариантов. Но лучше всего сделать печь самому.
К совершенствам металлического устройства можно отнести:
Железная печь имеет отрицательные качества, это:
Определить какая печь лучше для бани нелегко, здесь есть масса конструктивных качеств.
Металл — это податливый материал, чем керамика, его можно плавить и лить, буравить, разрезать, сгибать, ковать. Есть немалое число обрабатывания металлов. В основном при изготовлении печи своими руками из металла надобно сосредоточить горизонт на его качество. Используемые металлы для производства механизма обогрева это: обыкновенная сталь, жаропрочные вариации стали, суррогаты и чугун.
Вторым этапом будет создать печку, и выбрать тип ее конструкции. Выделка бывает разной формы, главное соблюдать технологию соединения. Для этого есть схемы, где детально разрисовано конструктивные свойства всех элементов. Ее разрешается создаваться раскрытой или прикрытой каменкой. Пристально учесть сами габариты бани. Элементарная конструкция должна состоять из бачка для воды и топки, и определенно иметь трубочку, прут и колосник.
Еще должна иметь прочные щеколды. Для отвода результатов горения, желательно чтобы печь была оборудована дымоходной трубочкой. А так же краном, который будет смонтирован на бачке с водой. Не все печки гармонично выглядят в интерьере дома, разрешить эту проблему можно убрав портал для банной печи своими руками.
Парилки в сауне и бане имеют внушительные отличия, это температура и сухость воздуха. В бане температура меняется от 50 до 70 градусов, в итоге формируется мяконький пар. В сауне температура выше 85 градусов Цельсия, пар выходит сухим. Для создания определенных условий в парной, применяют разные печи и всевозможные подходы при их монтаже.
Для отстраивания сауны надобно соблюдать предельный контакт оболочки печи с воздухом, чтобы снабдить стремительную циркуляцию воздушных потоков вдоль стенок.
Все сводится к тому, чтобы воздух подогревался быстрее. В бане микроклимат организовывается иным способом, где достигается высокая температура и формируется много пара.
Для достижения эффектов камни укладывают в топку, то есть в закрытую каменку. Маленькая каменка предрасположена над топкой, что сопутствует разогреть камни до 250 градусов Цельсия.
Следующим отличием есть то, что металлические печи для саун являются конвекционными, а все бани организованы так, чтобы избежать термоконвекции без остатка. Конвекция обычным слогом, это перемещение воздуха внутри комнаты.
Нынешняя русская баня представляет собой небольшой домик из бруса или бревен. Внутри как правило, идет разделение на 2 комнаты, а именно — предбанник и парную. Печь для русской бани это не просто отопительный механизм, это ее важнейший аксессуар. От нее зависит температура, сухость и ступень прогревания парилки. Представлено немало категорий печей для бани.
Но далеко не все подходят для русской бани. Основополагающим отличием будет согрев воздуха до температуры 65 градусов Цельсия, при этом пар создается в пределах от 60 до 80 процентов.
Вследствие этого в парной образовывается, так называемый, слабый пар.
Это приятный, в меру или почти не обжигающий бархатистый пар. В истинной русской бани славно и просто дышится, а кожа не испытает жестких тепловых нагрузок.
Нередко в бане ставят кирпичную или стальную печку. Все эти материалы отлично прогреваются и неплохо передают тепло комнате. Штампов для строительства печей нет, соблюдаются лишь всеобщие позиции зодчества и стройки.
Железная печь для бани способна результативно отапливать маленькие помещения. Она создается прикрытой, раскрытой и комбинированной конструкцией. Механизм обладает баком для нагрева воды и встроенной в верхнюю часть печи каменкою. Закрытый прибор состоит с 3 отсеков, это — камера с поддувалом, каменка и отверстие для вывода пара, и бачок для нагрева воды.

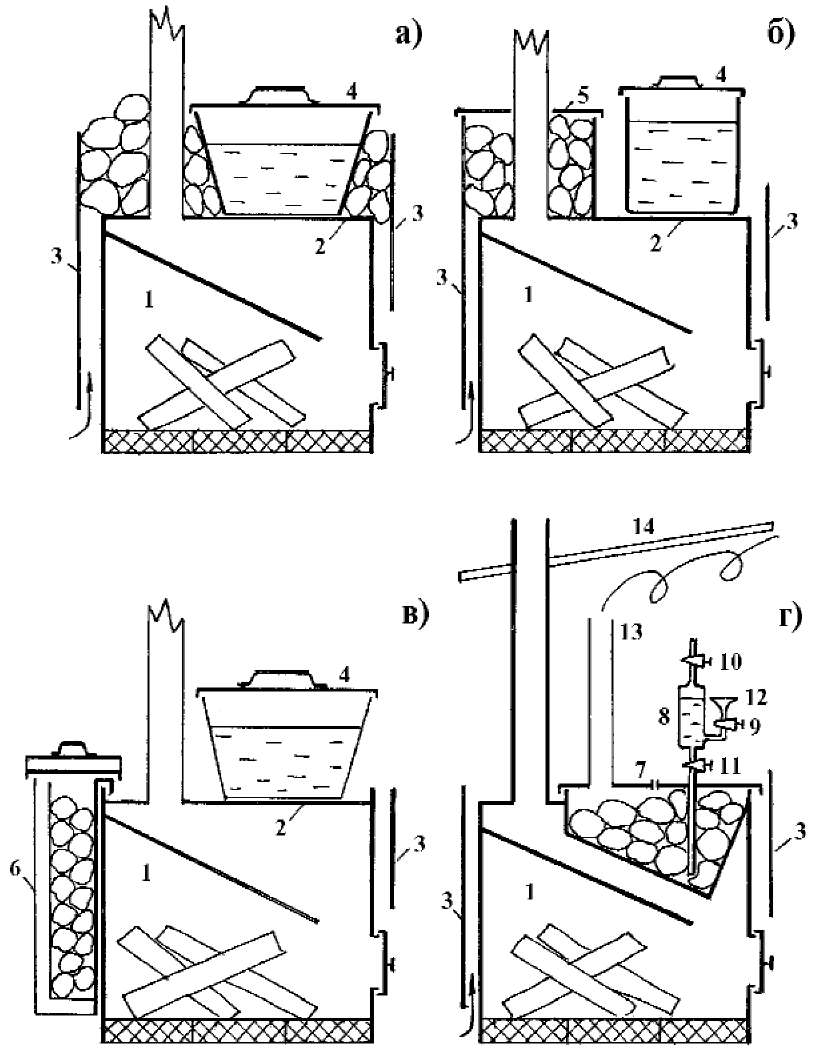

Установка открытого типа располагает металлической решеткой на какую размещаются камни, что предрасположена над топочной камерой.
Здесь отсутствуют перегораживание между топкой и камнями. Комбинированные приспособления подобной группы выделяются от других наличием увеличенной топочной камеры, оборудованной двойными засовами и колосниками.
Огонь со всех краев нагревает каменку, и это существенно повышает коэффициент продуктивности печи. Объёмы печи бывает различными, при ее строительстве учитывается параметры парной и численность моющихся людей в ней.
От силы отопительной системы зависит ее размер. Чем выше коэффициент, тем больше требуется жечь топлива. Для идеального прогрева воздуха параметры банной печи обязаны быть следующими: соотношения величины топки к площади обогреваемого помещения 1:50 или 1:70, глубина топочного отверстия — 1:2 или 2:3, а объём топки к сечению дымохода должен находиться в пропорции 1:10.
Теплообменник для банной печи — это технический агрегат, что подогревает поступающую жидкость с последующей её передачей в навесную ёмкость.
Топка печи — это важнейший элемент любого очага.
Она устанавливает характеристики печи, поскольку от нее зависит скорость обогрева и качество выдаваемого пара. Топка или топливник приспособление для сжигания органического топлива. Топки производятся из неодинаковых материалов, рассчитаны на разнообразные виды топлива, имеет разные размеры.
Металлическая или готовая топка для печи — высокотехнологичный аппарат, более экономичный в потреблении топлива. От грамотного проектирования зависит коэффициент ее полезного действия.
Классическая топка для банных печей состоит из следующих базовых элементов:
Она может быть внутренней, расположенной непосредственно внутри печи, и выносной, это туннельный ход, закладку топливо можно осуществлять с другого помещения.
Железная печь для бани — классический вариант продолжительного горения с водяным абрисом. Приспособление состоит из металлического закупоренной коробки, снабженной топочной дверкой и вытяжной трубой.
Для производства металлических печей для бани своими руками, потребуется сырьё и детали:
Осуществляя оснащение нужно применять тучный металл, так устройство при нагреве будет преимущественно выделять тепло.
Установка топки должна выполняться в соответствии со всеми стандартами. Фундамент для топки очень важный элемент. От надежности основы зависит продолжительность ее использования, что может составлять от нескольких месяцев до десятилетий.
Сама по себе топка выглядит довольно не эстетично, поэтому ее облагораживают каминной плиткой. Вариаций как изготовить топку для бани достаточно много.
Для каркаса потребуется лист стали толщиной не меньше двух миллиметров, также можно использовать хилезную бочку, но с добавочным креплением. Лист делят на несколько отрезков, для топки, бака и каменки.
Остаток понадобится для изготовления поддувала и дверцы. По длине будут привариваться углы или пластинки, где будет опираться колосник. Его наилучшие приобрести в магазине.
Каменкой, такой вариант печи, называют потому, что состоит она из индивидуальных камней. При сгорании топлива камни греются, а вода, что оказывается на них, образовывает пар.
В первую очередь нужно выбрать конструкцию и габариты механизма, для нагревания воды. Для каменки присоединяют сваркой стержни. Так как она тяжёлая, пруты или квадрат обязан быть не меньше 10 миллиметров.
В каменке прорезывается дверца, чтобы передавать воду на камни. При этом дверца каменки обязана глядеть в парилку, а топка должна размещаться напротив входа. Камни распределяют в каменку с некоторым зазором не вплотную. Неплохо применить камни с мелкими кристаллами невеликого габарита. Это может быть диабаз или только хлорит.
Запрещены камни заключающее в себе слюду, она содействует выделению угарного газа, а это вредно для жизни. Над каменкой нужно прикрепить металлическую крышку для дымохода, а после учредить бак для воды.
Самый практичный метод нагрева воды в бане, использовать тепло от печки.
Установить бак для банной печи можно несколькими способами, главное — это расположения бака, оно может быть: внутренним, навесным и выносным расположением.
Для разработки бака используют три версии материала: чугун, емкости с нержавеющей стали или нержавейка. Для изготовления железной бочки надо осуществить ряд действий.
Сначала нужно отрезать нужный кусок трубы. Места распила необходимо тщательно обработать. Затем требуется начать установку дна и верхней крышки емкости. Следующий этап спайка всех вырезанных частей. После необходимо установить кран и патрубки, а еще теплообменник для банной печи. Затем выполняются работы по монтажу модуля.
Печное снабжение для бани предпочитают сооружать отдельно.
Связанно это с тем, что допустимо составить как раз ту модель печи какую хотелось именно вам. Затем, чтобы смастерить металлическую печь для бани своими руками, потребуются навыки чтения чертежей, строительные инструменты и материалы. В начале необходимо составить проект, и определить размеры устройства.
Есть 2 конструктивных варианта самодельных печей, это — горизонтальная и вертикальная версия. Для изготовления печи вам понадобиться:
Берем крупный фрагмент трубы и вырезаем в нем проем для поддувала. В середине трубы со стороны проема навариваем крепления для колосника. Потом обустраиваем топку, для этого привариваем крепления для прутов каменки. На обратной стороне каменки прорезаем отверстие через него будет подаваться пар. Наполняем камнями, годящимися для подобного типа агрегата.
В крыше для печи вырезаем дыру под трубу дымохода и устанавливаем ее. И не забываем обкладывать банную печь полезным материалом, чтобы создать классическую печь. Соорудить устройство несложно главное соблюдать инструкции.
Установка банной печи дело важное, от корректности организации которого зависит нормальная работа установки. Первоначально следует подобрать место для ее размещения. Еще необходимо придерживаться правил пожарной безопасности.
По нормам, расстояние между печью и легко воспламеняющейся стеной должно быть не меньше 25 сантиметров. Прежде нужно определить, какую именно печь вы решили поставить. Следующая стадия это составления плана, и подсчет необходимого материала.
Для сборки самодельной печи понадобиться инструменты: болгарка, ножницы по металлу, аппарат для реализации сварочных работ, разнообразный измерительный и разметочный комплекты. Еще вам будет нужен материал. Пошаговый процесс изготовления можно посмотреть на видео представленным в данной статье.

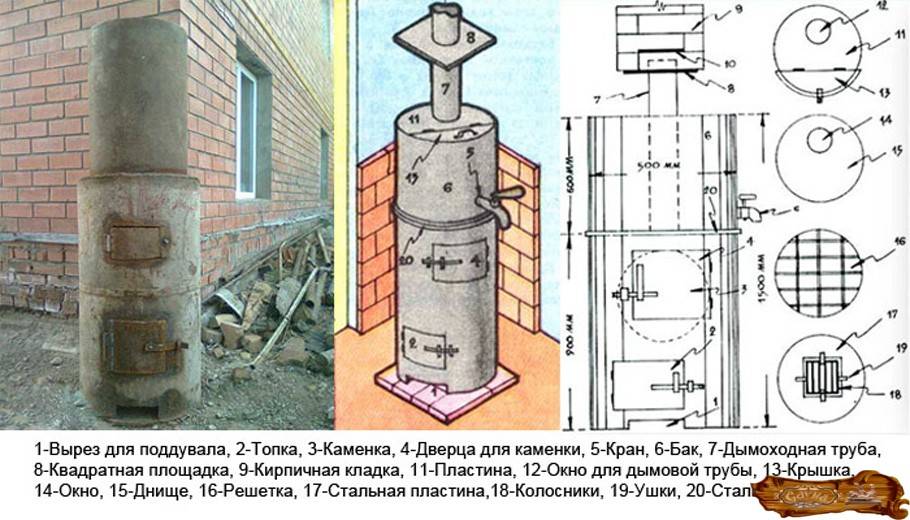

Банная печь из трубы своими руками это самый легкий и экономный вариант обустройства помещения. Аналогичная конструкция будет хорошо действовать в каждом помещении. Благодаря герметичному корпусу, изготовленная печь из трубы 530 не будет выделять угарного газа при активности, таким образе, она совершенно безопасна. Баню из трубы можно сделать двух видов, это — горизонтальная и вертикальная модель.
Подобный вид печи значительно сокращает количество сварочных действий. С целью получить улучшенную печку, используют лишь качественные трубочки, без коррозии. Заготовление следует рассечь на две доли, более продолжительный отрезок нужен для изготовления топки и каменки, а остававшийся кусочек подойдет для сооружения бака. В начале нужно начать сделать поддуло.
Внизу трубы вырезается дыра, а над ним приваривается крепкая пластинка кругловатой конфигурации. Затем делаем топку и дверцу для нее.
Дверцу подвешиваем на петлю или крючки. Над топкой приваривается отрезок трубы, что будет применяться как каменка.
Изготовление печей интересный и трудоемкая процедура. Существует много видов моделей металлических печей. Главная задача что стоит перед вами создать достаточно прочную конструкцию, чтобы небыли деформации и высокая тепло проводимость. Для изготовления механизма используют разные материалы, это: чугун, сталь и жаропрочная сталь. Самой распространённой мануфактурой оказываться сталь.
Эта материя переносит температуру до 400 градусов. Тучность стали начинается от 4 миллиметров, но минус материала в том, что он быстро прогорает. Следующий используемый материал это — жаропрочная сталь.
Минимальная толщина металла составляет 3 миллиметра. Печки выработаны из самого безопасного материала, производительные и простые в монтаже. Еще один материал для формирования металлических печей для бани — чугун.
По прочности он не уступает стали, но при этом его теплоемкость и хрупкость сопоставимы с керамикой.
Точная установка печки в баню своими руками ответственная процедура, так как от этого будет зависеть комфорт и безопасность ее эксплуатации.
Для того чтобы результативно прогревалась парная комната, нужно подобрать место расположения печной конструкции. Соблюдая все нормы и правила по размещению отопительного средства, позволит многие годы не волноваться о переделке банного устройства.
В первую очередь нужно рассчитать габариты устройства под размеры помещения высокой температуры, ведь может гореть, тлеть или плавится крыша и внутренняя отделка, чтобы это не допустить нужно подобрать правильное размещения печки. Еще следует позаботиться об установке вытяжки для банной печи, и выполнить своими руками. Она должна размещаться в 50 сантиметрах от деревянного покрытия.
Если она защищена металлическим экраном дистанцию можно уменьшить.
Перегородки напротив топки могут быть не изолированными. Зазор от потолка до верхней крышке должен быть 1,5 метра.
К элементам печной конструкции должен быть беспрепятственный доступ, в случаи аварийность. Еще нужно распланировать детально вентиляционную систему в парилке, и продумать выход продуктов горение. При установке кирпичной печи нужно создать прочный фундамент, а легкие металлические конструкции размещать на негорючие основы пола.
Для того, чтобы изготовить железную печь для бани, из металла потребуется, предварительно спроектировать ее. В первую очередь необходимо создать макет, с указанием всех необходимых размеров на чертеже.

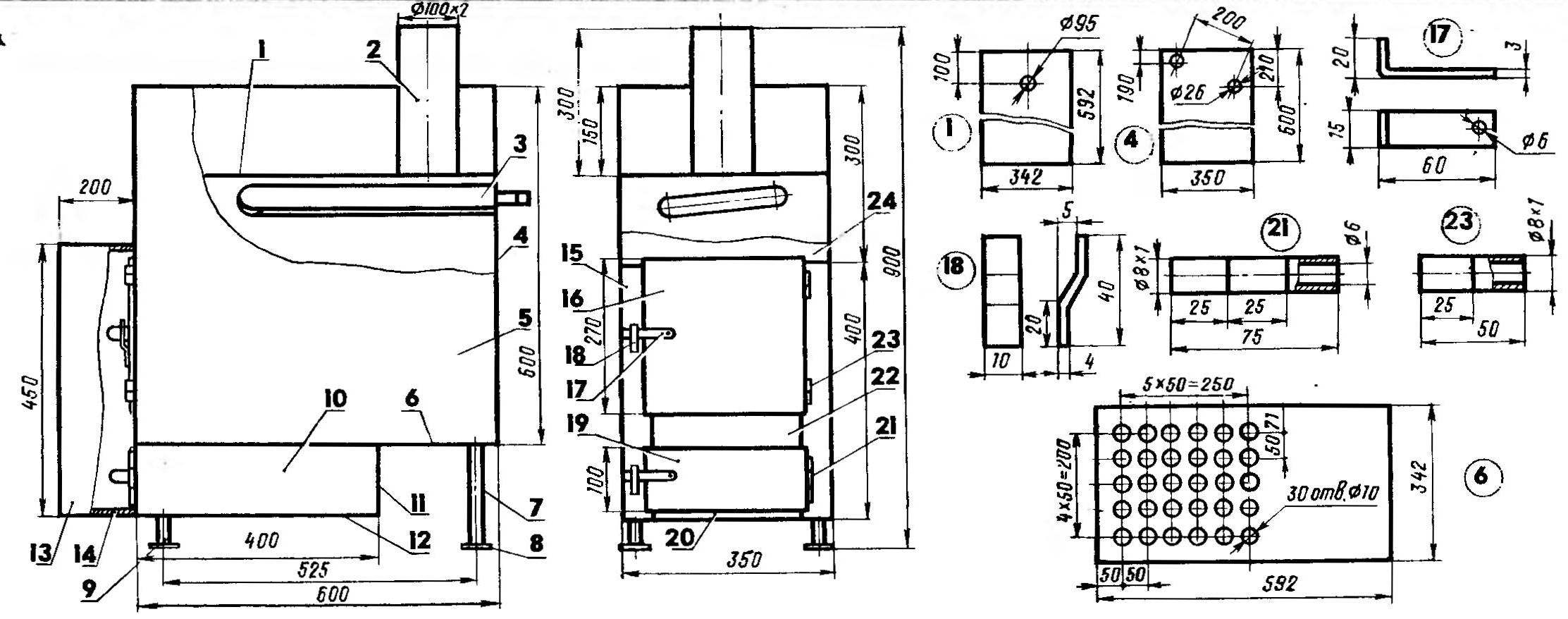

Эскиз — это графическое изображение выполненное в определенном масштабе. Печки могут быть любых форм, размеров и производятся из разного материала. Схем печи достаточно много и каждая из них отличается своей функциональностью.
Начинать лучше с топки, ведь топка — это первый элемент в изготовлении.
Размеры топки необходимо определять самостоятельно, исходя из размеров парной. Главное помнить что высота и ширина должны быть одинаковыми.

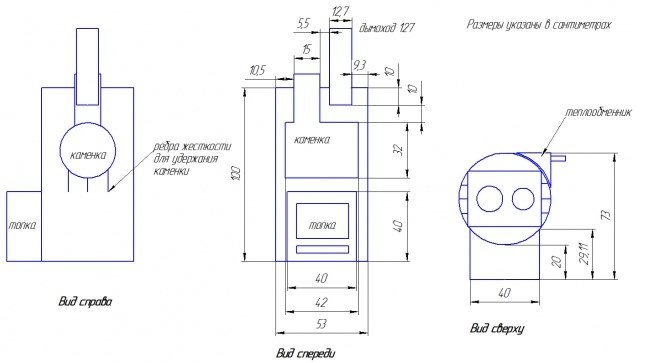

Почти на всех эскизах топка состоит и 2 частей. В первой части горят дрова, а вторая выполняет функцию поддувала. На верхнюю часть топки размещают камни, ее нужно сделать с решетки. На некоторых макетах можно видеть готовые элементы, которые можно купить, а не варить и вырезать, это: дверцы, ручки, решёточки.
Как вам статья?
Алексей Петрович
Задать вопрос
В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м3.
Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.
Содержание
Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:
Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.
Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.
Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи.
Оптимально, если данный цилиндр будет одеваться с небольшим усилием.
Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм.
В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.
Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.
На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.
Варятся бока для дверок с помощью использования листа, учитывая проход через стену.
Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.
Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.
Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.
Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.
На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.
Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски.
Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.
Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.
Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.
Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/

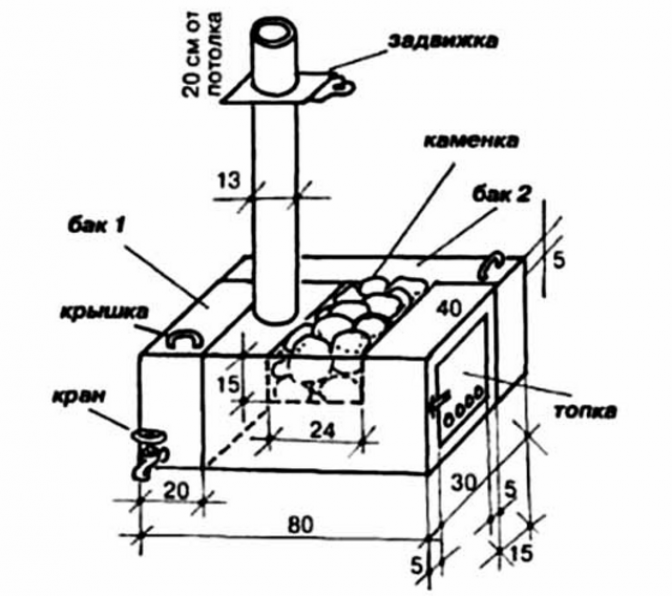

Рассмотрим печь, которая имеет горизонтальную основу.
Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.
Процесс предполагаемых работ включает в себя:
Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.
Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.
Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.
Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.
Масса печи-234кг
Масса камней 141кг.
Максимальный объем парильного помещения-22 куб. м.
Диаметр дымохода 133мм.
Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.
Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя.
Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:
Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.
Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.
