Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.
Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.
В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.
Содержание
Из кирпича с баком для воды
Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м3 парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств.
Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.
Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.
В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.
Глиняный раствор
Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.
Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент.
Для этого достаточно котлована глубиной 70 см.
На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.
Кирпичная печь на прочном фундаменте
Отметим некоторые моменты:
Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.Виды печей из кирпича
Схема кирпичной печи-каменки
Пример порядовки
С отдельно стоящей емкостью для воды
Порядовка
Металлическая банная печь
В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.
Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.
Фундамент под металлическую печь
Исходным материалом послужит толстолистовая сталь или трубы большого диаметра.
По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.
Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.
Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.
Обкладка кирпичом
Устройство котла для бани
Устройство металлической печи-каменки

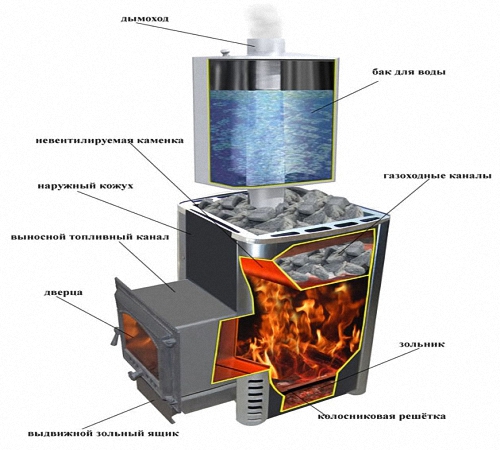

Устройство печи для бани с закрытой каменкой
Печь на отработке
Схема металлической печи-каменки
Чертеж безопасного простого банного котла
Со встроенным баком для нагрева воды
Чертеж металлической печи
Принцип работы котла на отработке
Самодельная металлическая печь из трубы
Каменка из металла с баком для воды
Чертеж буржуйки
Прочная печь
Помогла ли вам статья?
Содержание:
Отличия печей из металла для бани и сауны
Печи для русской бани, сделанные своими руками
Каких размеров каменку и в каком месте лучше ставить
Чертежи самодельных стальных печей для бани
Изготовление печи для сауны
Схемы и чертежи печей
В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево.
Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.
Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.
Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок.
Достаточно часто походная баня с печкой делается самостоятельно.
Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.
В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС . Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку. Печи для бани с закрытой каменкой достаточно эффективны.
Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»).
Решить эту проблему можно двумя методами:
Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.
При изготовлении печки из металла для бани своими руками, вам будет практически не под силу изогнуть 6-10 миллиметровую сталь, поэтому, как правило, остается делать предельно качественные швы.
Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.
Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м 3, потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.
Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи.
Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.
Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.
Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.
Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями.
Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.
Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.
Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.
Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма.
80 % их объема являются горючими. В случае необходимости, понадобится узнать, почему дымит печка в бане, и как это исправить.
После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.
Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.
Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.
Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.
Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.
Каменка имеет конструкцию, предполагающую небольшие ее размеры, что вполне достаточно для небольших парилок.
Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.
Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.
Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.
При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции.
Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.
Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.
Есть еще вариант – установить каменку внутри топки.
Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.
Традиция посещения бани существует с древних времен. Многие люди строят баню в частном доме, во флигеле, на даче или на даче. Чтобы время от времени хотелось возвращаться в баню, нужно правильно ее обустроить и провести все коммуникации.
Одной из важнейших систем является отопление. Если сделать печь для газовой бани своими руками, то можно эффективно обогреть это помещение. На рынке представлен широкий выбор разнообразного газового оборудования. Но покупка может обойтись слишком дорого.
Зачем тратить столько денег на отопление бани, которую посещаешь не так часто? Эта проблема решается простым способом. Существует множество различных схем самодельных печей, по которым можно самостоятельно собрать в домашних условиях качественный прибор.
Содержание статьи:
Какую печь ставить? Это один из первых вопросов, который задает себе хозяин, когда у него возникает желание построить и установить газовую плиту для любимой бани своими руками.
Любой нормальный владелец хочет обеспечить безопасную и комфортную эксплуатацию используемых устройств. Собрать печь можно из самых разных материалов: как дорогих, так и более дешевых.
Газовые печи для бани составляют прямую конкуренцию дровяным печам. Это связано с простотой использования, отсутствием необходимости постоянного ухода, экономичностью. Нагреть и подготовить к работе такое устройство можно гораздо быстрее, чем твердотопливный агрегат
Чаще всего собирают металлические, каменные или кирпичные конструкции.
Это связано с высокой надежностью, небольшими финансовыми затратами на приобретение необходимых деталей, простотой сборки и установки. Сначала может показаться, что сборка — сложный процесс, но на самом деле это не так.
Прежде чем газифицировать баню, убедитесь, что она хорошо держит тепло. Помещение должно быть полностью теплоизолировано и утеплено как снаружи, так и внутри. Только в этом случае потери тепла будут минимальными, а печь будет выполнять свои функции максимально эффективно.
Если баня уже построена и осталось только выбрать удобный способ отопления, то стоит выбрать подходящую конструкцию газовой печи. С другой стороны, вы можете выбрать подходящий вариант устройства и немного скорректировать ванную комнату при установке.
То есть желательно изначально выбрать будущий вариант отопления и строить здание в соответствии с этим выбором.
Процесс установки самодельной газовой печи достаточно прост. Необходимо лишь придерживаться элементарных правил техники безопасности.
Качественно сделанная печь при своевременных ремонтных работах может прослужить владельцу пять и более десятков лет
Монтаж и установка газовой банной печи производится, как правило, в парилке, в примыкающей к ней помывочной или частично в остальных номер. Основная задача печи – обеспечить полный прогрев всей бани и поддерживать постоянную температуру.
Для снижения теплопотерь самодельную газовую плиту лучше разместить в центре бани. Установлено, что если источник тепла не контактирует непосредственно со стенами, то наблюдается значительное снижение теплопотерь за счет теплового колпака. Тепло не уходит из здания через стены.
Теплый воздух циркулирует по парилке. Он поднимается от центра помещения к потолку, где отражается от пароизоляции со светоотражающим слоем и распространяется по всей площади парилки.
Таким образом, париться в комнате можно будет как можно дольше. Однако не всегда удобно устанавливать газовую печь прямо в центре парилки.
Кирпичные и каменные печи имеют длительное время нагрева.
Итак, если вы хотите попариться, начинать топить печь нужно примерно за 8 часов до посещения парилки. Однако такие печи сохраняют тепло в несколько раз дольше, чем металлические
Выбор места установки печи из различных вариантов подразумевает ее преимущества и недостатки. Если вы устанавливаете самодельную газовую плиту в парилке, вам потребуется дополнительно провести систему вентиляции.
Это связано с ускоренным потреблением кислорода. К преимуществам такого способа установки можно отнести возможность регулирования температуры, не выходя из парилки.
Установка газовой печи в баню своими руками в комнате отдыха дает следующие преимущества:
Этот тип установки потребует дополнительных манипуляций, таких как создание отверстий в стене, ведущих в парилку. Однако, если этот тип установки предусмотрен заранее, никаких дополнительных работ не потребуется.
Во избежание негативных последствий после установки газовой печи стоит позаботиться о пожарной безопасности.
Все горючие и легковоспламеняющиеся материалы или предметы должны располагаться на определенном расстоянии от устройства. Дистанции в полметра будет достаточно. Также следует выдерживать расстояние печи от стены в пределах от 5 до 15 сантиметров.
Установка банной печи требует серьезного подхода и техники безопасности. В частности, необходимо соблюдать расстояния между легковоспламеняющимися предметами и печью. Горелка должна быть оборудована предохранителем.
В месте установки и монтажа самодельной газовой банной печи также следует выложить теплоизоляционные листы из огнеупорного материала или выполнить кирпичную кладку.
Также необходимо защитить потолок огнеупорными листами с базальтовым картоном или другим материалом. Следует учитывать, что площадь защиты должна быть больше габаритов печи примерно на тридцать процентов.
Конструкцию рекомендуется располагать так, чтобы дверца, обеспечивающая доступ к горелке, открывалась в дверной проем, а дверца каменки открывалась в стену. В помещении, отапливаемом газом, должны быть средства для быстрого тушения пожара в случае пожара. В гардеробной должно быть хотя бы одно маленькое окошко.
Строительство банной каменной или кирпичной газовой печи осуществляется по заранее разработанной схеме. Такая схема предполагает определенную логику и последовательность действий при кладке очередного ряда огнеупорного кирпича и монтаже доборных элементов
При возведении стен печи для бани стоит использовать огнеупорный кирпич, а для кладки топки камерный кирпич из шамотной глины.
Кладочный раствор смешивают с глиной и просеянным песком.
Для фундамента печи и наружной части дымохода вместо глины в растворе используется цемент. Для укрепления фундамента будущей печи необходимо усилить арматуру фундамента и использовать оцинкованный металлический лист для защиты пола перед дверцей топочной камеры и закрытой каменки.
Для обустройства кирпичной печи необходимо приобрести колосник, топочную дверку и поддувальную дверку. Также, если планируется установка газовой печи, следует позаботиться о месте, в котором будет располагаться твердое топливо, чтобы на него не попадала влага.
Чтобы дымоход от газовой печи служил долго, для его прокладки применяют асбестоцементные или металлические нержавеющие трубы. Высота дымохода обычно планируется на пять метров выше уровня горелки.
К кладке дымохода следует подойти с особой ответственностью. В печном массиве и в дымоходе не должно быть отверстий, щелей и щелей. Их присутствие может вызвать попадание угарного газа в помещение и отравить людей.
Также необходимо будет обеспечить подачу воды и газа.
Подача воды может осуществляться путем подключения водопровода или из баков с помощью компрессора. Для подачи газа используются все варианты: от подключения к газовой магистрали, и использования газгольдера или баллонов.
В зависимости от веса будущей печи меняются необходимые требования к поверхности, на которой она будет стоять. Самодельные металлические газовые плиты удобнее всего устанавливать на ровную бетонную поверхность, предварительно покрытую плиткой, керамогранитом или другими отделочными материалами.
В самом первом ряду кирпичей при строительстве кирпичной газовой печи важно соблюдать толщину шва. Каждый кирпич верхнего ряда должен перекрывать стык двух нижележащих кирпичей. Высота фундамента не доходит до чистового пола примерно на 20 сантиметров
Если пол в бане деревянный, то он должен быть покрыт огнеупорным настилом. Когда планируется установка действительно большой печи, весом более 700 килограммов, стоит добавить дополнительный бетонный фундамент.
Его устраивают отдельно от фундамента бани.
Вес рассчитывается исходя из суммы следующих параметров:
В большинстве случаев для установки газовой печи в бане планируется бетонное основание.
При заливке бетона выделяют следующие нюансы:
Итак, учитывая все рекомендации, заливка фундамента будет состоять из следующих действий.
Сначала готовится котлован. Затем проводятся работы по установке опалубки и укладке армирующей сетки и других армирующих материалов.
Затем непосредственно заливается бетон. Расстилается огнеупорный материал, рубероид или рубероид, а на него укладывается несколько рядов кирпича.
Для установки печи на деревянный пол необходимо убедиться в ее прочности. После этого покройте древесину огнеупорным покрытием: базальтовым картоном и асбестом. Сверху укладывается металлический лист, огнеупорный кирпич, натуральный камень или керамогранит.
Если задумка владельца предполагает врезку печи, необходимо пространство между деревянной стеной и печью, а также дорожку дымохода выложить огнеупорными материалами или шамотным кирпичом. Однако стоит помнить, что между топкой и огнезащитой необходимо оставлять воздушный зазор. Это пространство обычно заполняется каменной ватой или базальтовым картоном.
Газовая печь отличается от дровяной тем, что для растопки в ней используется газ.
Поэтому в таком устройстве вместо окна для закладки дров монтируется полость для горелки. Однако сделать газовую печь на дровах можно и своими руками.
Металлическая банная печь часто обкладывается кирпичом. Футеровка производится с целью увеличения теплоотдачи. К тому же металлическая конструкция с кирпичным кожухом остывает намного медленнее.
Большинство газовых печей имеют следующую конструкцию. В корпусе устройства монтируется напорная или атмосферная газовая горелка. Подача топлива осуществляется через герметично подсоединенный газовый шланг или трубу.
Вверху находится закрытая каменка или открытый лоток с камнями, которые нагреваются горелкой, а также устройство, отводящее продукты горения.
При самостоятельном монтаже обязательно позаботьтесь об установке термостата и предохранителя, перекрывающего подачу газа в случае погасания горелки. Газовая камера, содержащая горючий газ, обычно располагается под поддоном из камней.
К достоинствам самодельных газовых печей для бани относятся:
к. газовые плиты не имеют топки и зольника;К недостаткам можно отнести необходимость наличия источника газа. Например, если баня находится за городом в негазифицированном районе, некоторым собственникам придется покупать или устанавливать . Однако в этом есть и плюс – нет необходимости получать разрешительные документы.
Стоит помнить, что при работе с газом всегда нужно соблюдать технику безопасности.
При выборе газовой горелки для банной печи следует учитывать, что КПД атмосферных горелок не превышает 90%, а КПД напорных горелок более 95%. Однако по независимости от электричества выигрывает первый вариант
При установке печи открытого горения необходимо спроектировать и установить систему вентиляции и дымоход. Также при сжигании кислорода воздух становится суше, поэтому нужно позаботиться об увлажнении.
Для самостоятельного монтажа банной газовой печи потребуется собрать и приобрести следующие материалы:
После сборки полного набора инструментов необходимо срезать крайнюю часть цилиндра болгаркой так, чтобы диаметр среза был равен внешнему размеру тормозного диска.
Затем при помощи сварки или дрели с болтами нужно прикрепить диск к цилиндру.
Следующим шагом является подготовка трубы подачи воздуха. В трубе диаметром 5 сантиметров нужно просверлить около десяти пятимиллиметровых отверстий.
Также в нижней части баллона сделано отверстие диаметром примерно 55 миллиметров. Целая, то есть не просверленная, часть пятисантиметровой трубы должна выходить из емкости примерно на два метра. Он должен быть приварен к цилиндру.
Сначала нужно вырезать заготовку болгаркой по эскизу. Затем сварите все компоненты с помощью сварочного аппарата. После выполнения этих процедур необходимо также отшлифовать все сварные швы. Та же болгарка хорошо справляется с этой задачей
Таким же образом сваривается труба, по которой будет подаваться газ. На втором конце этой трубы крепится переходник, с помощью которого можно будет подключить устройство к газовой трубе или газовому баллону.
На цилиндре вырезается отверстие под дымоход и приваривается соответствующая труба.
С помощью болгарки также вырезается прямоугольное отверстие для двери. Петли привариваются и дверь навешивается прямо на них. Также необходимо прикрепить ручку к двери.
Таким образом будет изготовлена простая модель газовой печи. Через трубу газ подается на горелку. Процесс горения запускается, в зависимости от горелки, пьезорозжигом или электрическим импульсом.
Чтобы получить хороший пар в бане, нужен хороший . Это позволит сохранить тепло как можно дольше. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных затрат и времени.
Чтобы не тратиться на заливку фундамента, можно сделать металлическую печь своими руками. Создание такой печи не требует глубокой проработки схем, а ее эффективность доказана практикой.
Несмотря на то, что металлическая печь быстро нагревается, она также быстро и остывает. Это его главный недостаток.
Для того чтобы собрать такую конструкцию вам понадобится металлическая емкость, листы металла или трубы различного диаметра, газовая горелка, болгарка, сварочный аппарат.
Те, кто не умеет пользоваться сварочным аппаратом, могут сделать корпус из обычной трубы. Эта печка хуже не станет.
Газовые баллоны и трубы можно выбрать других размеров. Размер необходимых деталей зависит от размера отапливаемой парилки. Если его площадь большая, то и печь стоит сделать больше. Она справится со своей задачей максимально эффективно.
В результате получается печь шириной около 80 сантиметров и высотой около полутора метров. Сверху монтируется нагреватель и площадки для установки емкости с водой. Таким образом, для формирования атмосферы парения в парилке необходимо будет поливать камни водой.
При составлении условного чертежа необходимо учитывать точные размеры всех деталей. Изначально нужно найти трубу или баллон с газом высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми – от 0,4 см и более.
Вам также понадобится металлический лист толщиной один сантиметр, стальной стержень диаметром один сантиметр, чугунные или стальные дверцы, дымоходная труба, газовая горелка и кран.
Все материалы можно приобрести в строительном магазине. Еще нужен инструмент: болгарка и сварочный аппарат. Их можно взять напрокат или одолжить у друзей.
В первую очередь в месте, где будет установлена металлическая печь, подготавливается основание. Это нужно сделать ровно по уровню. Необходимо покрыть фундамент огнеупорным материалом.
Сверху выложены два ряда огнеупорного кирпича. Не забывайте, что потолок и все стены на расстоянии метра от топки должны быть покрыты несгораемым материалом.
Изготовление печи осуществляется в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для нагрева бочки с водой.
В нижней части первой секции трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Этот способ обеспечивает доступ к газовой горелке.
Подавляющее большинство газовых печей имеют примерно одинаковое устройство и последовательность сборки и установки.
Резервуар для воды устанавливается сверху или приваривается сбоку. При желании установить усовершенствованную модель можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью
В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие такого же размера. Привариваются скобы, на которых будет держаться сетка. Ячейки сетки должны быть меньше размера камней, которые будут на нее укладываться.
Внизу второй трубы приваривается отвод. Затем к нагревателю присоединяется второй отрезок трубы. В этом случае необходимо проверить шов на герметичность. Далее нужно приварить одну дверь, а вторую навесить на петли.
Труба изолирована огнеупорным кирпичом или другим материалом. После сварки всех элементов устанавливается горелка и печь готова к эксплуатации. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому все близлежащие поверхности нужно обязательно покрыть огнеупорным материалом.
Собрать газовую плиту для бани своими руками несложно. Для реализации этой идеи необходимо соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно значительно сэкономить, а по эффективности такая конструкция мало чем уступает магазинным моделям. Прежде чем приступить к сбору печи, нужно тщательно подготовить помещение.
Банная печь из газового баллона:
Как сделать газовый котел для бани:
Рассматриваемые самодельные газовые плиты могут работать непосредственно от газопровода или при подключении к газгольдерам. При использовании газовых баллонов вряд ли потребуется разрешение.
Помните, что при работе с газовыми приборами необходимо всегда соблюдать технику безопасности. Обязательно устанавливайте предохранитель на свои самодельные конструкции!
Хотите рассказать о том, как построили и установили газовую плиту в собственной бане? У вас есть полезная информация по теме статьи? Пожалуйста, оставляйте комментарии в форме под блоком, публикуйте фотографии, задавайте вопросы по интересующим вас местам.
Сделать водонагреватель на дровах своими руками. Наша конструкция, водонагреватель Blazing Showers Stovepipe, производит горячую воду, которая остается теплой до 48 часов.
Три года назад мы сидели в наших каютах, думая, как мы могли бы удовлетворить нашу зависимость от горячих ванн и душей, не платя по смешным ценам за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас — волшебник-механик, а другой — химик с докторской степенью), мы разработали альтернативную энергетическую систему, основанную на использовании тепла дымовой трубы, которое в противном случае тратилось бы впустую, — которая позволила нам выдерживать эти горячие ванны. Мы называем нашу систему водонагревателем Blazing Showers Stovepipe.
Как видно на рис. 1, обычный водонагреватель представляет собой не что иное, как накопительный бак (расположенный между источником воды в доме и его различными кранами с горячей водой), расположенный над газовой или электрической горелкой.
Поскольку при нагревании вода имеет тенденцию подниматься вверх, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.
На рис. 2 сравнивается такой обычный водонагреватель с системой Blazing Showers. Как видите, в нашей установке используется змеевик из медных труб, расположенный внутри дымохода дровяной печи, для нагрева воды, хранящейся в нашем резервуаре для хранения. Горячий дым, поднимающийся по дымоходу, нагревает воду в медном змеевике, что заставляет ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода, нагретая из дымохода, стекает в верхнюю часть накопительного бака, где остается до тех пор, пока кто-нибудь не решит принять «горячий душ» и не откроет кран.
Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.
Сколько времени нужно, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячо пламя в вашей печи.
По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час. И — если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, — она останется горячей до 48 часов после того, как огонь погаснет. На практике это означает, что если однажды вечером в вашей печи затопили огонь, то на следующее утро, когда вы проснетесь, у вас все равно будет столько горячей воды, сколько вам нужно (для купания, мытья посуды и т. д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней … даже если вы не зажжете печь снова в любое время в течение этого периода.
Первое, что вам нужно, прежде чем вы сможете установить собственную систему, это, конечно же, накопительный бак. Если у вас уже есть водонагреватель, вы можете его использовать… в противном случае поищите «бывшее в употреблении» устройство.
Многие водонагреватели, как вы скоро обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента.
Такие бывшие в употреблении пожиратели топлива — если они не протекают и не сильно проржавели — идеально подходят для нашей цели. Чтобы найти один из этих контейнеров для хранения, поищите на местной свалке, в энергетической компании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем рыться в нем). Или, если у вас нет времени, чтобы найти резервуар для воды, обратитесь к местному сантехнику. Скорее всего, он обслуживает довольно много сломанных водонагревателей и может достать вам хороший за 5 долларов или корзину снежного горошка.
Естественно, как мы уже указывали, вам нужен водостойкий и хотя бы относительно не ржавый бак. Мы обнаружили, что легкость, с которой различные фитинги (прикрепленные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства. Или, наоборот, если его арматура заржавела так сильно, что вы не можете ее снять, вероятно, с обогревателем не стоит шутить.
После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода. Обратите внимание на рис. 2, что отверстие X находится над отверстием Z. . . и что Y выше W. Очевидно, Y должно быть выше W, потому что именно поднимающийся столб горячей воды заставляет жидкость циркулировать по системе.
Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, насколько далеко по горизонтали вы можете поставить резервуар для воды от печи: вы можете переместить резервуар на расстояние до двух футов от дровяной горелки на каждый фут, на который Y выше Ш.
Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики защиты прав потребителей и из-за того, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку нашей целью является эффективное накопление тепла (и поскольку в нашей системе резервуар находится несколько дальше от источника тепла), мы можем и должны сделать лучшую изоляцию.
Один из способов добиться этого состоит в том, чтобы [A] связать весь водонагреватель — верх, низ и стороны — в четыре-шесть дюймов стекловолокна, [B] обернуть одеяло (или лист) вокруг покрытого стекловолокном резервуара и [C] сшейте края одеяла (или простыни) вместе. Или вы можете соорудить короб вокруг резервуара для хранения и заполнить его натуральными материалами — древесной стружкой, кусочками коры, опилками, куриными перьями, тряпками, картонными коробками для яиц, шерстью и т. д. — которые создают изолирующие воздушные ловушки.
В дополнение к защите резервуара от потери тепла мы рекомендуем также изолировать все открытые трубы.
Если бы вы направили горячую воду, поступающую из змеевика дымохода Blazing Showers, прямо в верхнюю часть резервуара для хранения, как показано на рис. 3, любые пузырьки воздуха в трубах вскоре оказались бы в ловушке в самой высокой точке системы. Это ухудшит конвекционную циркуляцию жидкости через нагревательный змеевик, и для предотвращения такого явления мы разработали специальный переходник.
Как показано на рис. 4, наш адаптер в сборе навинчивается на выпускную трубу горячей воды в верхней части бака-накопителя и, таким образом, позволяет свеженагретой воде поступать в контейнер по тому же пути, по которому она отводится в бак. краны. Таким образом, любой воздух в системе быстро выходит в патрубки горячей воды и устраняется. (Обратите также внимание на рис. 4, что узел адаптера содержит устройство против сифонирования, чтобы предотвратить забор холодной воды со дна емкости для хранения, когда краны с горячей водой открыты.)
Наш водонагреватель с топкой работает точно так же, как и наша модель с дымоходом, за исключением того, что нагревательный змеевик устанавливается в топке печи, а не в дымоходе. Мы разработали эту систему специально для использования с высокоэффективными автоматическими печами барабанного типа (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. д.) … печами, которые производят такой холодный дым, что мы вынуждены поставить наш нагревательный змеевик прямо внутри топки.
(К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубы, так и большое количество топлива.) На рис. 6 показано, как наш змеевик нагревателя топки устанавливается в одной из этих печей.
Всего за пару модификаций наша базовая система Blazing Showers будет работать и как дымоход, и как солнечная система нагрева воды. То есть дровяная печь и солнечный коллектор могли использоваться как одновременно, так и независимо для производства горячей воды и подачи ее в накопительный бак (см. рис. 7). Такая установка, конечно, идеальна для людей, которые, как и мы, живут в более солнечных частях страны, где дровяные печи не используются круглый год. А так как солнечная часть системы нуждается в работе только в самую жаркую погоду, то сам коллектор может быть довольно простым, малотехнологичным устройством. Следующим летом мы намерены вывести на рынок наш супер-простой солнечный коллектор «солнечный день».
Горячая вода, нагретая отработанным теплом дровяной печи, является естественным.
Для этого достаточно котлована глубиной 70 см.
После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.
У нее есть крышка, но ввиду особенностей расположения, ее бывает сложно закрывать после подачи воды. Но такую конструкцию легче обслуживать.
При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.
