Печь для бани из металла своими руками

Сложно представить баню без печи, которая является основным компонентом помещений подобного рода. Помимо того, что она создаёт приятный расслабляющий пар, тепло, выделяемое, ею в процессе горения топлива, нагревает парилку и предбанник, делая условия для отдыхающих ещё комфортнее.

• Достоинства и недостатки металлической печи
• Устройство и работа самодельной банной печи
• Вертикальная конструкция печи для бани из трубы
• Горизонтальная конструкция банной печи из трубы
• Установка самодельной металлической печи

При этом каждый желающий может как приобрести готовую металлическую печь в магазине, так и соорудить её своими руками. Самодельно сконструированная металлическая печь работает по тому же принципу что и кирпичный аналог, но её изготовление обойдётся намного дешевле, тем более что все можно сделать из подручных материалов.

Достоинства и недостатки металлической печи

Будь то металлическая или кирпичная каменка для бани она, как и множество других подобных конструкций обладает как преимуществами, так и недостатками.

Но первым делом поговорим о положительных качествах металлической печи для бани:

• она может транспортироваться с одного помещения в другое;
• материал, используемый для её изготовления, обладает достаточно большой прочностью и долговечностью;
• металлическая печь для бани легко переносит высокие температуры;
• для работы банной печи подойдёт практически любое топливо;
• металл обладает высокой теплопроводностью и поэтому быстро прогревает отапливаемое помещение;
• благодаря простоте конструкции металлическую печь для бани может смастерить любой желающий своими руками.

Естественно, что в этом мире нет ничего совершенного, и поэтому каменка для бани обладает рядом недостатков:

• помимо того, что металл моментально нагревается он также быстро и остывает;
• чтобы изготовить такой аппарат своими руками обязательно наличие электросварки;
• воздух, нагретый, горячим металлом неравномерно распространяется по помещению парной, что особо актуально для бани больших размеров.

Устройство и работа самодельной банной печи

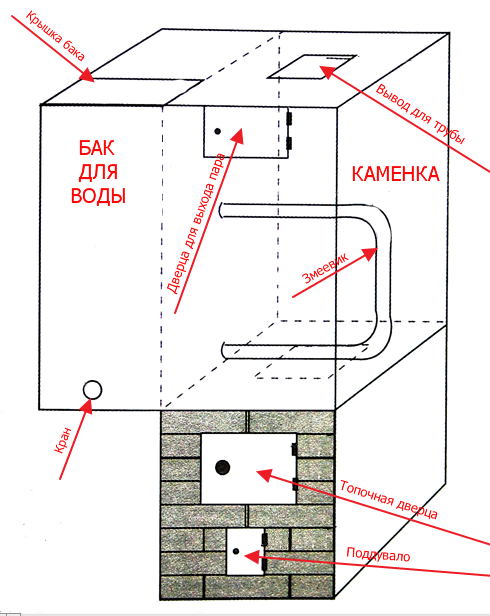

Любая банная печь из металла состоит из 3 основных конструктивных составляющих:

• топливная камера;
• ёмкость для камней – каменка;
• тара для воды.

В топливной камере происходит горение топлива, для загрузки которого она снабжается дверцей и системой подачи воздуха для увеличения тяги – поддувалом. Также после сгорания дров остаётся зола, для удаления которой сооружается зольник.

Из топливника горячий воздух от печного устройства поднимается в каменку, на которой разложены камни. При этом чтобы отдача тепла была максимальной, камни укладываются на специальной решётке, соединяющей, топливную камеру с каменкой.

Хочется отметить, что печная каменка может иметь как открытую, так и закрытую конструкцию. При этом в закрытой системе устанавливается специальная дверца, позволяющая, плескать воду на раскалённые камни для получения необходимого количества пара.

Отдав часть тепла камням, раскалённый воздух поднимается дальше к ёмкости для нагрева воды. Для максимальной эффективности распределения тепла горячий воздух проходит по дымоходу, отдавая тепловую энергию баку с водой.

Также через дымоходную трубу будет происходить отвод отработанных газов от продуктов горения в топливнике. Вода в бак заливается через специальную крышку вверху, а для удобства забора кипятка в нижней части ёмкости приваривается кран.

Вертикальная конструкция печи для бани из трубы

Чтобы своими руками соорудить металлическую печь для бани, потребуется труба достаточно большого диаметра, разрезанная, на отрезки необходимой длины:

100 см, 50 см и 30 см. При этом сам технологический процесс изготовления такой печной конструкции не должен вызывать особых затруднений.

1. Готовится опалубка под основание ширина, которой должна соответствовать трубе с добавлением 50 см. Затем для жёсткости укладывается арматура и все заливается бетоном, толщиной 200 мм. Поверх бетонного основания выкладывается ряд жаростойкого кирпича.
2. На длинном отрезке трубы, с одной стороны, вырезается поддувало 50 на 200 мм, которое также будет выступать в роли зольника.
3. Сверху поддувала электросваркой приваривается зольник, который вырезается из металлического листа сантиметровой толщины по диаметру трубы. По центру зольника прорезается отверстие под колосники, которые изготовляются или самостоятельно из металлического прута или приобретаются в магазине.
4. Вырезается отверстие 250 на 300 мм под топку. Затем на расстоянии 50 мм над топочной камерой устанавливается дверца.
5. Также над топочной камерой обустраивается отсекатель из прямоугольного листового металла, у которого срезаются углы. При этом между отсекателем и трубой должны оставаться зазоры для беспрепятственного прохождения дыма. Это необходимо, для того чтобы создавалась циркуляция потоков горячего воздуха, вдоль стенок.
6. На расстоянии 50-100 мм над отсекателем к стенкам трубы приваривается металлическая решётка из прута диаметром не меньше 1 см, которая послужит днищем каменки. Дверца каменки должна располагаться таким образом, чтобы её было удобно открывать из парилки.
7. Верхняя часть каменки заваривается листовой сталью с проделанным в ней отверстием по диаметру соответствующему трубе отвода отработанных газов, продуктов горения. Если предусмотрена съёмная конструкция водонагревательного бака, то на верхнем краю каменки навариваются ограничители.
8. Ёмкость для воды изготовляется также из куска трубы или можно использовать любую готовую тару. Днище бака должно по форме соответствовать верхней части каменки. Также к днищу приваривают трубу, которая будет проходить через весь бак по центру и выступать за его верхний край на 200-250 мм. Верхняя часть бака оборудуется крышкой по форме полумесяца. Внизу ёмкости для воды приваривается металлический кран.

С основной конструкцией печки для бани, сделанной своими руками, бак также сваривается при помощи электросварки.

Горизонтальная конструкция банной печи из трубы

Горизонтальная печь для бани своими руками выполняется с внешней каменкой и навесной ёмкостью для нагрева воды.

Основной отличительной особенностью такого устройства является его компактность.

1. Вырезается труба с диаметром 50 см и длиною 80 см, края которой хорошо выравниваются.
2. Сооружается колосниковая площадка из металлического листа сантиметровой толщины. Для этого вырезается прямоугольник 400 на 800 мм, внутри которого обустраивается отверстие, которое перекрывается арматурой с сантиметровым шагом или готовыми заводскими колосниками.
3. Колосниковая площадка приваривается внутри металлического корпуса печи. Очень важно, чтобы сварной шов трубы располагался под колосниками. Это обусловлено тем, что металл в большинстве случаев прогорает в местах сварки.
4. Из металлического листа обустраивается фасадная часть печки для бани. Она имеет прямоугольную форму, закруглённую вверху и размерами 600 мм по ширине и 700 мм по длине. В корпусе вырезаются 2 отверстия для топки и поддувала.
5. Задняя часть печного устройства выполняется по форме прямоугольника 700 на 900 мм.
   Верх задней части стенки будет использоваться как ограничитель каменки.
6. Фасадная и задняя части свариваются с корпусом печного устройства. Посередине приваривается передний держатель камней, который повторяет по контуру заднюю стенку и корпус печки снизу.
7. В верхней задней части корпуса обустраивается отверстие 150 на 150 мм, над которым устанавливается свод печного устройства из листа металла и отверстием для дымоходной трубы. При этом само отверстие располагают на 100 мм ближе к фасадной части устройства, что даёт возможность отсекать пламя.
8. К своду печи приваривается дымоход. Помимо этого свод выполняет функцию днища каменки. Чтобы увеличить объём каменки сверху стенок наваривается решётка из арматуры 150 мм высоты.
9. Навешиваются дверцы топки и зольниковой камеры. Печка зачищается с помощью шлифовального круга с целью удаления окалины. После зачистки печка красится жаростойкой краской.
10. Монтируется металлическая банная печь на основании из бетона. Труба отвода отработанных газов выводится через крышу с соблюдением правил пожарной безопасности. Проходка через чердачное помещение должна выполняться из жаростойких изоляционных материалов, а труба дымохода качественно утепляется, что бы в ней ни образовывался конденсат.
11. На задней части печной конструкции устанавливается ёмкость для воды, для крепления которой приваривается полка по размерам соответствующая баку. В каменке раскладываются камни при этом все выполняется с соблюдением определённых правил — камни плоской частью должны прилегать к металлической поверхности для максимального прогрева.

Установка самодельной металлической печи

Готовая металлическая печь, сооружённая своими руками, должна устанавливаться

на определённом месте в бане. При этом топочную дверцу можно разместить как непосредственно в парной, так и в предбаннике. Если предпочтение было отдано второму варианту, то установка печи происходит на этапе возведения стены отгораживающей оба помещения.

Естественно, можно пробить дыру уже в готовой перегородке выводя топочную камеру в помещение предбанника с помощью рукава из металла. При этом вне зависимости от размещения печной топки, нужно придерживаться определённых условий и рекомендаций, основанных на пожарной безопасности печного оборудования.

• В процессе нагрева железа выделяется большое количество тепла. Это достаточно опасно для деревянных конструкций бани. По этой причине печное оборудование должно размещаться на расстоянии не менее 100 см от легко воспламеняемых материалов.
• Если баня выложена из кирпича либо обшита листовым металлом, то расстояние от печи до стен сокращается до 100 мм.
• В целях безопасности металлическая печь в бане, изготовленная своими руками должна размещаться на бетонной основе, что также увеличивает тягу.
• Самой опасной частью банной печи является топка. Именно из неё могут выкатываться горящие угольки и вылетать искры. Поэтому целесообразно перед топкой положить лист металла или асбеста.

Металлические печи для бани своими руками получаются очень экономичными и надёжными. При этом благодаря их конструктивной простоте и сравнительной дешевизне самостоятельно соорудить такое устройство под силу каждому владельцу собственной парной. Стоит просто немного постараться и набраться терпения. Банная печь, изготовленная, с соблюдением всех технологических процессов будет радовать посетителей парной мягким паром на протяжении долгого времени.

вертикальная и горизонтальная на 530 мм своими руками

Содержание:

1. Плюсы и минусы таких печей
2. Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы
3. Вертикальная
4. Горизонтальная
5. Что нам понадобится — инструменты и материалы
6. Схемы и размеры вертикальной и горизонтальной печи
7. Схемы горизонтальной модели
8. Схемы вертикальной печи
9. Процесс сбора печи
10. Фундамент
11. Колосник
12. Дымоход
13. Сборка горизонтальной модели
14. Сборка вертикальной печи
15. Обкладка кирпичом
16. Окраска и воронение
17. Первая топка
18. Видео обзор ошибок в конструкции банной печи

Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для  её производства не нужен особый опыт и знания в этой области.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии, и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

• сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

2. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
3. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
4. Навесные стальные петли.
5. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
6. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
7. Цемент.
8. Кирпич.
9. Песок.

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

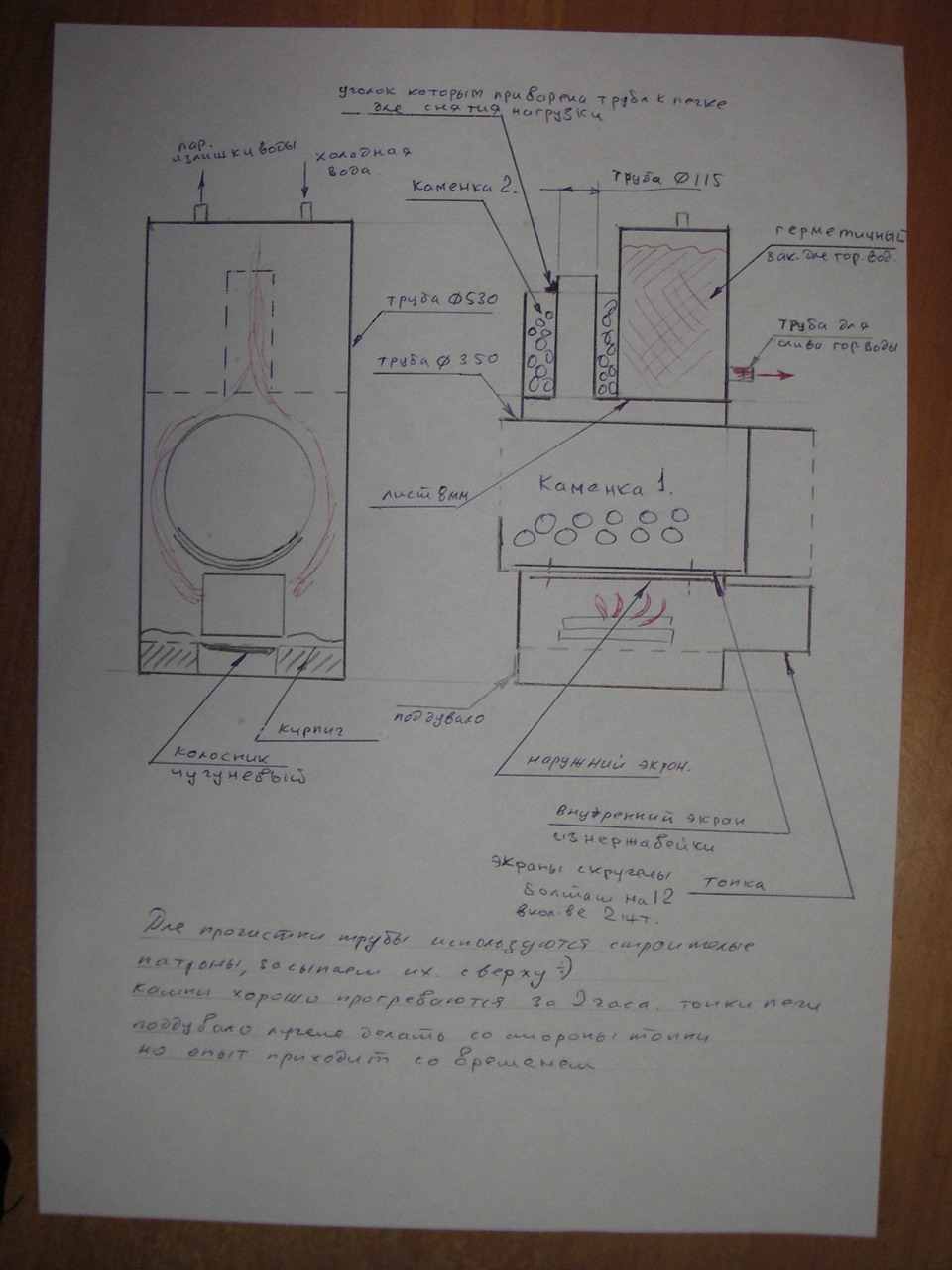

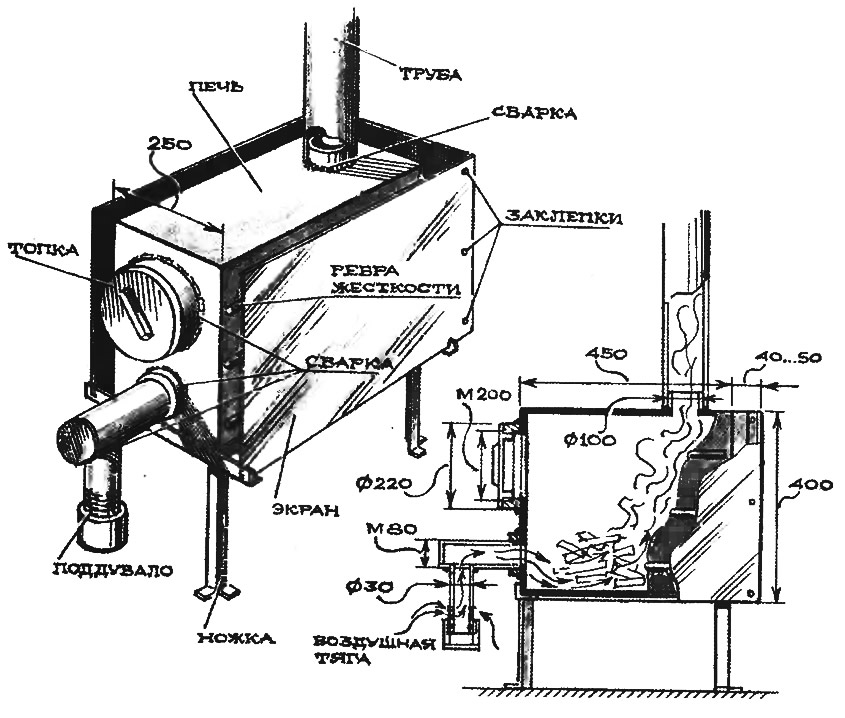

Схемы горизонтальной модели

Именно модель, у которой горизонтальная труба наиболее часто устанавливается в банях, если позволяет площадь.

Схемы вертикальной печи

Как и для печи горизонтальной, для вертикальной модели также идеально подходит труба, у которой диаметр 530.

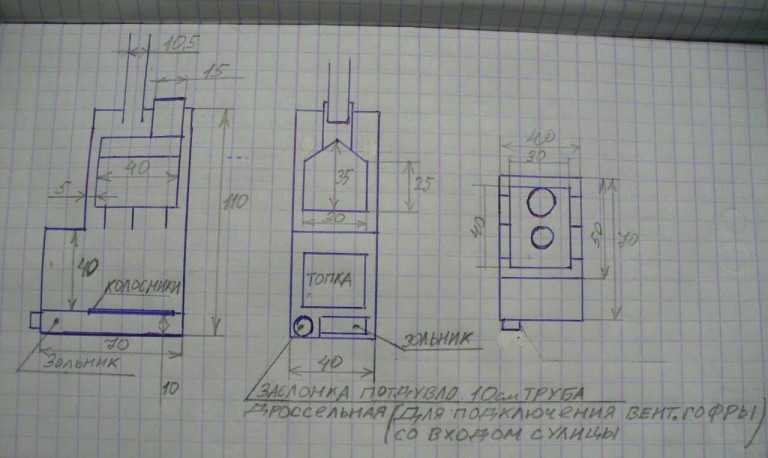

Пример чертежа печи в баню вертикального вида, которую легко смонтировать самостоятельно .

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

2. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

3. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

4. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

5. Сверху необходимо положить рубероид, он защитит от влаги.

6. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

7. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Этот элемент конструкции — важная часть любой печи, она необходима для выхода продукта горения.

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

2. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

3. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

• Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

• Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

• Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Совет! Так как топка и окошко для усиления тяги выведено в помещение перед парилкой, то рекомендовано стену вокруг дверцы для защиты, оформить металлическими пластинами.

Смотрите видео

вечная печь для бани

Смотрите это видео на YouTube

Сборка вертикальной печи

Вертикальный тип печки для бани собрать самостоятельно немного сложнее, так как камни закладываются сразу в топочную ёмкость.

Пошаговый алгоритм работы выглядит так:

• В толстой трубе делается люк для поддувала. Он требуется для поступления воздуха вместо горения топлива и, чтобы собирать прогоревшую золу. Вырезается он болгаркой, отступив снизу 0,04 метра, и размером 0,24 на 0,08 метра.
• Оформляется топочный отсек, на расстоянии 200 мм от верха поддувала. Он должен располагаться на одной оси с ним. Для этого вырезается над колосником прямоугольное отверстие небольшого размера (0,24 на 0,20 метра). Вырезанные детали металла потребуются в качестве дверцы, поэтому резать нужно аккуратно, используя тонкие диски.

• Делается ёмкость для загрузки камней, она располагается чуть выше топки (0,12 — 0,18 метра). Это окно в виде круга (350 мм), оно смещается по трубе в требуемую сторону на 90 градусов.

• Вторая труба, имеющая диаметр 350 мм, отрезается длиной, равной диаметру большой трубы снаружи. Сверху, немного отступив от переднего края, срезается деталь в виде совка (¾ части). К задней её части приваривается стенка, а к торцу спереди полукруглая заглушка. Она нужна, чтобы осуществлять закладку камней и поддавать воду на них в момент посещения парили.
• Этот совок вставляется в проём основного корпуса печи для бани. Он должен выходить 20 мм из неё, а внутри, вокруг него должно быть свободное пространство. Периметр проёма необходимо хорошо сварить. Если требуется, то дополнительно закрепить совок можно арматурными прутьями, которые предварительно привариваются внутри основной конструкции.
• Сделанный заранее колосник приваривается, он будет основанием топки. Располагается он параллельно пола, на расстоянии 0,02 метра от верха поддувала.

• Вырезается круг из металла, размером наружного диаметра трубы, его нужно приварить к нижней его части. Если планируете приподнять каменку выше пола, то можно приварить ножки, сделанные из профильного уголка.

• Делается водяной бак, в нём будет располагаться дымоход. У бака, боковые стены — основная труба печи, а его дно является верхом топливника.
• Дно бака выполняется из металла, размером соответствующим диаметру корпусной трубы печки. На данной детали, на расстоянии 0,05 метра надо оформить проём круглой формы, для усиления тяги. К отверстию приваривается дымоход, так, чтоб в конструкции он был выше печи.
• Дно бочка с дымоходной трубой устанавливается в корпус печи, оно должно располагаться выше ёмкости для камней на 100 — 120 мм, и в стороне от «совка».

1. Проверяется правильность установки, и дно фиксируется сваркой. В нём простреливается отверстие, куда помещается и приваривается водопроводная труба. К ней приделывается шаровой кран.
2. Верхушка бака для воды монтируется из 2-х деталей: одну нужно приварить, а вторую установить на шарнирах. Необходимо сделать 2 металлических полукруга, в одном проделать окошко для дымохода. Элемент с проёмом приварить наглухо, а вторую часть приделать на шарнирные петли, она будет открываться.

3. Завершающий этап — устанавливается практически готовое устройство и фиксируется к подготовленному фундаменту.

4. К корпусу привариваются петли, к ним приделываются дверцы топки и окошка для усиления тяги. Заранее на них устанавливаются ручки и защёлки.
5. Проверяется печь на герметичность — наполнить бак водой, и проверить, не протекает ли он.

Важно знать! Для снижения риска ожога от пара, в момент поддавания воды на каменку, дверцы в отсек рекомендовано расположить в глухом углу, где отсутствуют лавки для людей.

Совет: Печку из трубы в бане нужно повернуть так, чтобы шов проходил под колосником, это снизит нагрузку на него.

Смотрите видео

Печь для бани из трубы

Смотрите это видео на YouTube

Обкладка кирпичом

Для придания металлической печи в бане эстетичного вида, её можно обложить кирпичом.

Варианты облицовки могут быть различные:

• Сплошной — быстрая теплоотдача, это приводит к снижению производительности устройства. Является исключительно декоративной деталью.

• Тепловой экран — каменное ограждение небольшого размера. Такая модель повышает отдачу тепла и обеспечивает комфорт отдыхающим вблизи печи. Стандартная ширина и длина на 0,7 метра, а высота 1,2 метра.

• Конвектор с продухами — является универсальным видом, так можно оформить любую конструкцию из металла имеющую разную площадь.

Окраска и воронение

Чтобы печь в бане, которую вы сделали самостоятельно, выглядела более привлекательно, её рекомендуется задекорировать. Есть несколько способов:

1. Окрасить. В настоящее время существует множество специальных термоустойчивых красок. Не стоит брать алюминиевую краску.

Важно: Специалисты рекомендуют выбрать тёмный цвет краски, так как печь окрашенная в тёмные тона и имеющая шероховатую поверхность лучше распространяет тепло. А вот труба с гладкой и блестящей поверхностью плохо отдаёт его.

2. Воронение — обработка поверхности химическими составами. Они не только оберегают устройство от коррозии, но и придадут эстетики. Нет необходимости покупать такой состав, его можно сделать самостоятельно. На 1 литр воды понадобится бутиловый спирт — 4 грамма и фосфорная кислота -150 грамм.

Перед нанесением лучше хорошо очистить металлическую поверхность трубы, тогда состав будет держаться дольше. После этого необходимо протопить печь до 150 гр и нанести на металл едкий натр на час.

Первая топка

Обязательно необходимо провести пробную топку, чтобы испытать конструкцию и герметичность швов. Процесс выглядит следующим образом:

1. Необходимо открыть заслонку и поддувало.
2. Заложить дрова и поджечь.
3. Закрыть дверь и подать кислород в верхний отсек.

Следует отслеживать процесс, наличие тяги и проверить герметичность швов.

Печь для бани из трубы сделанная своими руками не только является отличным и дешёвым вариантом, но и прекрасной альтернативой заводским моделям. Кроме того, такая печь будет отвечать индивидуальным требованиям парной и вашим личным предпочтениям.

Видео обзор ошибок в конструкции банной печи

ПЕЧЬ БАННАЯ ОБЗОР ОШИБОК

Смотрите это видео на YouTube

Как построить портативную сауну своими руками (DIY)

Переносная сауна своими руками? Нет пота.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

Более $1000

Введение

Посещение сауны имеет много доказанных преимуществ для здоровья. Он не только помогает выводить токсины и снимать напряжение и стресс, но также помогает сжигать калории и поддерживать чистую здоровую кожу. Вы можете построить эту недорогую домашнюю сауну на открытом воздухе для круглогодичного проживания на четырех человек в своем гараже и перенести ее в свою хижину. Все, что вам нужно, это надежные столярные навыки, несколько электроинструментов и место для сборки. Читайте и следуйте этому пошаговому плану строительства.

Инструменты требуются

• 18-го калибра. пила
• Фрезерный станок
• Угловой угольник
• Степлер
• Настольная пила
• Ножницы по металлу

Необходимые материалы

• Гвозди с внутренней оцинковкой #11-1/2 x 20028
• Оцинкованные отделочные гвозди #13 x 2 дюйма
• Отделочные винты #8 x 2 дюйма
• Наружные винты #8 x 2″
• Винты для настила #9 3″
• 1 x 4 x 8′ отделка из кедра (14
• 1/4″ x 3-1/2″ кедровая накладка (123 кв. фута)
• 26×8′ гофрированные металлические панели крыши (3)
• 2×4 x 8′ кедр (7)
• 3-1/2″ петли
• 3/8-дюймовые скобы
• 4 x 8 x 1-1/2″ пенопластовая изоляция (4)
• 4′ x 8′ фанера T1-11 (обшивка стен) (5)
• 4′ x 8 ‘ x 3/4″ фанера (3)
• 5/16 x 4 дюйма. структурные винты
• 5/4 x 6 x 8 футов. террасные доски из кедра (4)
• 8 футов 2 x 2 с (24)
• 8 футов 2 x 4 с (14)
• 8 футов 2 x 4 с обработкой под давлением (3)
• Лента из алюминиевой фольги
• Лента с бутиловым герметиком

7 Дверная ручка Фиксатор дверного шарика

• Пароизоляционная фольга
• Горизонтальные пластиковые закрывающие полосы
• Кровельный щиток от льда и воды
• Резиновая прокладка Кровельные винты

Семейный мастер на все руки

Я построил эту переносную сауну из доступных материалов, которые вы можете найти в местном строительном центре. Простая конструкция позволяет легко построить четыре стены, пол, крышу и скамейки на месте или в гараже, а затем транспортировать их в удаленное место.

Размеры сауны пять футов в ширину, четыре фута в глубину и 7 футов. 8-дюймовый высокий. Постройте свою сауну в соответствии с вашими потребностями. См. Рисунок 1, чтобы посмотреть, как все это сочетается.

Прежде чем приступить к разделке досок и забиванию гвоздей, соберите плоскую рабочую поверхность, например лист фанеры 4×8, на козлах. Это значительно облегчит сборку и маневрирование компонентов проекта. Пригласите помощника для помощи в подъеме стен и элементов крыши.

При покупке материалов всегда покупайте несколько дополнительных 2х2 и 2х4 для своего проекта. Вы часто можете вернуть дополнительные строительные материалы, которые вы не используете.

Рисунок 1

Габаритные размеры: 95 дюймов. В x 6 дюймов. Ш x 48 дюймов. D.

Семейный мастер на все руки

Список вырезов

КЛЮЧ	КОЛ-ВО.	ЧАСТЬ	РАЗМЕРЫ
А	2	Внешняя рама напольного основания спереди и сзади (зеленая обработка)	1-1/2″ x 3-1/2″ x 60″
Б	2	Внешние стороны рамы напольного основания (зеленая обработка)	1-1/2″ x 3-1/2″ x 45″
С	2	Внутренняя рама напольного основания спереди и сзади	1-1/2″ x 3-1/2″ x 57″
Д	5	Стрингеры внутренней рамы основания пола	1-1/2″ x 3-1/2″ x 42″
Е	1	Основание пола Фанерный пол	3/4″ x 45″ x 57″
Ф	2	Передняя и задняя стенки Нижняя пластина	1-1/2″ x 1-1/2″ x 57″
Г	2	Верхняя пластина передней и задней стенок/с углом 15 градусов	1-1/2″ x 1-7/8″ x 57″
Н	2	Передняя стенка, шпилька 2×2	1-1/2″ x 1-1/2″ x 84-9/16″
я	2	Передняя стенка, шпилька 2×4	1-1/2″ x 3-1/2″ x 84-9/16″
Дж	1	Коллектор дверного проема	1-1/2″ x 3-1/2″ x 22-1/4″
К	5	Шпильки задней стенки	1-1/2″ x 1-1/2″ x 72-3/16″
Л	2	Нижняя пластина боковой стенки	1-1/2″ x 1-1/2″ x 48″
М	2	Верхняя пластина боковых стенок/с углами 15 градусов	1-1/2″ x 1-1/2″ x 49-11/16″
Н	2	Передняя стойка боковых стенок с углами 15 градусов	1-1/2″ x 3-1/2″ x 85″
О	2	Шпилька боковых стенок/с углами 15 градусов	1-1/2″ x 1-1/2″ x 81-5/8″
П	2	Шпилька боковых стенок/с углами 15 градусов	1-1/2″ x 1-1/2″ x 78-3/4″
В	2	Шпилька боковых стенок/с углами 15 градусов	1-1/2″ x 1-1/2″ x 75-7/8″
Р	2	Задняя стойка боковых стенок/с углами 15 градусов	1-1/2″ x 3-1/2″ x 73-1/16″
С	2	Рама крыши спереди и сзади / с углом 15 градусов	1-1/2″ x 1-7/8″ x 53-3/4″
Т	5	Шпильки каркаса крыши	1-1/2″ x 1-1/2″ x 41-7/8″
У	1	Настил крыши	3/4″ x 73″ x 63″
В	13	Крыша из кедра Shiplap	1/4″ x 3-1/2″ x 55-3/4″
Ш	46	Передняя и задняя стенки Cedar Shiplap	1/4″ x 3-1/2″ x 56″
Х	50	Боковые стенки Кедровая обшивка	1/4″ x 3-1/2″ x 45″
Д	2	Передняя и задняя отделка крыши	3/4″ x 2-1/2″ x 74-1/2″
З	2	Боковая отделка крыши	3/4″ x 2-1/2″ x 63″
Аа	2	Боковая стенка T1-11 Сайдинг	9/16″ x 48″ x 88″
Бб	1	Задняя стенка T1-11 Сайдинг	9/16″ x 48″ x 75-9/16″
Копия	1	Наполнитель задней стены T1-11 Сайдинг	9/16″ x 13-1/2″ x 75-9/16″
Дд	2	Передняя стенка T1-11 Сайдинг	9/16″ x 48″ x 88″
ЕЕ	2	Наполнитель передней стенки T1-11 Сайдинг	9/16″ x 13-1/2″ x 88″
Фф	2	Отделка переднего угла	3/4″ x 2-1/2″ x 88″
Гг	2	Отделка заднего угла	3/4″ x 2-1/2″ x 75″

Проект шаг за шагом (14)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 02 августа 2022 г.

Похожие проекты

Руководство по уличной сауне

: инструкции, комплекты и что купить

@kath_englishman

Кэтрин — писатель-фрилансер и преподаватель йоги из прекрасного штата Мэн. Ей нравятся домики, пиво и прогулки на свежем воздухе.

https://www.fieldmag.com/articles/outdoor-sauna-guide

Древняя оздоровительная практика тепловых ванн известна с незапамятных времен. И нет никаких признаков того, что мировое признание сауны (произносится как «сеу-нух») замедляется. Ритуал простого расслабления в горячей ванне с водой или в отапливаемом помещении продолжает набирать популярность, поскольку все больше людей привлекает этот мирный метод очищения изнутри. В качестве самого американского доказательства примите во внимание, что даже Walmart сейчас продает сауны.

Современная эстетика и четкие естественные штрихи сауны сочетаются с прочной формой дизайна, которая делает ее столь же привлекательной на вашем заднем дворе, как и в отдаленном ландшафте. К счастью, еще никогда не было так просто купить и установить сауну или набор для сауны дома, что обеспечивает легкий доступ к полному омоложению в любое время.

Чтобы получить полное изложение всего, что касается сауны, читайте дальше, пока мы отвечаем на распространенные вопросы и углубляемся в подробности в нашем подробном руководстве по владению сауной дома. Если вы просто ищете рекомендации о том, какую уличную сауну лучше купить, прокрутите вниз.

[ Чтобы узнать о еще одной древней форме релаксации и хорошего самочувствия, ознакомьтесь с нашим путеводителем по джакузи на дровах. ]

---

Dundalk Clear Cedar Barrel Sauna

Что такое сауна?

Сауна представляет собой маленькое или большое помещение, в котором в основном используется сухое тепло и некоторая влажность для резкого повышения внутренней температуры и потоотделения посетителей сауны. Электрическая печь в сауне нагревает комнату до средней температуры от 180 до 195 градусов по Фаренгейту за счет окружающего тепла, в дополнение к каменной печи (иногда они объединены, иногда они разделены), которая используется для повышения влажности. до 25-40% в сауне, выливая воду из ведра и ковша на горячие камни сауны, чтобы создать пар для дальнейшего потоотделения. В большинстве саун используется термометр для измерения тепла и гигрометр для измерения количества водяного пара в воздухе. Сауны настолько универсальны, что их можно устанавливать как в помещении, так и на открытом воздухе.

В зависимости от размера помещения в сауне есть по крайней мере одна скамья, иногда две, с эргономичной спинкой, где пользователи могут сесть ниже для более слабого нагрева или выше, чтобы испытать более высокую температуру из-за лучистого тепла. и влажность поднимается до верха сауны. Та же идея касается того, насколько близко пользователь находится рядом с каменкой для сауны или каменной печью.

Овальная сауна BZB, сделано в Эстонии

Различные типы саун

Конечно, существует несколько различных типов саун. В этом руководстве мы сосредоточимся на самых популярных домашних саунах, которые различаются по способу нагрева.

Традиционная финская сауна. Родом из Финляндии, традиционная финская сауна использует электрический нагреватель, а иногда и дровяную печь для создания окружающего тепла. Влага участвует, чтобы добавить влажности. Это самая распространенная современная домашняя сауна, которую вы найдете сегодня на рынке.

Сухая сауна. Сухая сауна точно такая же, как и традиционная сауна, но в ней не используется вода для создания более горячей и влажной атмосферы.

Инфракрасная сауна. Инфракрасная сауна отличается от традиционной сауны тем, что в ней используются инфракрасные нагреватели, излучающие инфракрасный свет, который выделяет достаточное количество окружающего тепла для нагрева сауны. Инфракрасное тепло будет ниже — около 104-140 градусов по Фаренгейту, что делает его более комфортным для некоторых. Доступны крытые и открытые инфракрасные сауны.

Сауны-бочки и кедровые сауны — это два популярных стиля домашних саун и комплектов для домашних саун, которые больше определяются их конструкцией, а не методом нагрева.

Сауна-бочка на открытом воздухе имеет цилиндрическую форму с изогнутыми стенами и иногда со стеклянной передней панелью или дверью из закаленного стекла, чтобы любоваться пейзажем. Добавление гонтовой крыши улучшит защиту от атмосферных воздействий, так как иногда осадки могут просачиваться между изогнутыми шипами и канавками сучковатой сосны или кедровых планок. Привлекательный круглый дизайн — долгожданный отход от типичной квадратной формы многих уличных саун, а также эффективное распределение тепла. Для отдыха в хижине сауна-бочка для двух человек настолько мечтательна, насколько это возможно.

Кедровые сауны — еще один популярный вид саун на заднем дворе, которые, как ни странно, построены из кедрового дерева. Простоватая чистая древесина западного красного кедра прочна, устойчива к гниению и отлично противостоит влаге, а помимо богатого землистого оттенка она обладает чудесным ароматом во время повторных сеансов сауны. Нередко можно найти сауны из кедровых бочек, которые сочетают в себе лучшее из обоих миров парилки.

Интерьер сауны Heartwood Aire

Дровяные и электрические сауны

При выборе сауны для дома, хижины, коттеджа и т. д. ключевым фактором является источник энергии. Дровяные сауны — это весело и романтично, но за ними может быть сложно следить, пока они нагреваются (плюс вы должны уметь разводить огонь и иметь под рукой качественные дрова). Опыт топки собственной сауны дровами, которые вы накололи, безусловно, является одним из тех, которые нельзя упустить. А запах костра в кедровой бане невозможно перебить.

Но электрические сауны эффективны, быстры и могут использоваться круглый год — даже в «сезон пожаров», то есть летом на большей части Запада в наши дни. Полагаясь на вашу обычную электросеть, многие электрические обогреватели можно включать удаленно с помощью проприетарных приложений или простых интеллектуальных розеток от Home Depot. Harvia производит оба типа печей для сауны и хорошо зарекомендовала себя в отрасли.

Какова история саун?

Сауны возникли в европейских странах с более холодным климатом около 2000 лет назад — традиционные финские сауны предшествовали эстонским, русским и латышским парильням, и этот стиль сауны до сих пор остается самым популярным.

Примитивные и функциональные, они были построены в земляной насыпи и обогревались камином с камнями для сауны, чтобы обливать водой. С годами технологии менялись, а дизайн развивался (вы даже можете превратить гондолу в сауну), но традиционная финская сауна осталась образом жизни и ритуалом в скандинавской культуре. Сегодня сауны по-прежнему считаются неотъемлемой частью повседневной жизни, они улучшают самочувствие, способствуют расслаблению и предлагают общее пространство для встреч и просто отдыха. На публике этикет сауны обычно означает уважение к тишине и покою других купающихся, всегда сидение на чистом полотенце и, конечно же, кивок или ворчание, если вы хотите налить больше горячей воды на камень для сауны.

Heartwood Arbor X Sauna

В чем польза саун для здоровья?

Один сеанс сауны обычно длится 8-15 минут, этого времени как раз достаточно, чтобы полностью разогреть внутреннюю температуру тела, улучшить кровообращение и частоту сердечных сокращений. Это по своей сути улучшает здоровье сердечно-сосудистой системы и обеспечивает приток свежей крови по всему телу. Улучшение кровообращения и тепла не только снимают мышечное напряжение, но и снижают кровяное давление и улучшают настроение, что может непреднамеренно повысить иммунитет.

Как и любой хороший пот, пот действует как глубокое очищение кожи, придавая регулярному посетителю паровой сауны здоровое сияние. Рекомендуется насладиться несколькими сеансами сауны с 10-минутными перерывами между ними для воды, охлаждения, душа или даже холодного купания, прежде чем вернуться к следующему сеансу.

Набор деталей для наружной сауны Redwood

Как купить и установить сауну?

Есть два варианта покупки сауны для собственного дома или двора: сборные сауны (профессионально спроектированные, точно вырезанные и частично собранные при доставке) или сауна на заказ. В то время как индивидуальная сауна дает гораздо больше свободы для установки сауны в вашем пространстве, благодаря современным конструкциям сборный комплект для сауны может быть относительно прост в установке.

Независимо от того, идет ли речь о закрытой или открытой сауне, основными факторами, которые следует учитывать перед покупкой, являются доступная полезная площадь, пол или фундамент и электричество. Для закрытых саун требуется хороший водонепроницаемый пол или фундамент, а также достаточно места для самой сауны, а также место для открывания двери из закаленного стекла или деревянной двери. Для электрической печи важно убедиться, что в сауне есть соответствующие и безопасные электрические соединения.

Перед покупкой комплекта для наружной сауны ознакомьтесь с местным законодательством, чтобы убедиться, что вы знакомы с нормами, строительными нормами или разрешениями, которые могут потребоваться. Не беспокоясь о том, чтобы разместить ее в помещении, главным приоритетом при установке отдельно стоящей сауны на открытом воздухе является поиск безопасного и надежного источника питания для электрической плиты и освещения. Независимо от того, что вы решите купить, всегда обращайтесь к производителю за подробным планом и информацией об установке.

Аксессуары для сауны

От традиционного деревянного ведра для сауны и войлочной шапки для сауны до роскошных банных халатов, полотенец из 100% хлопка, эфирных масел и, возможно, даже Bluetooth-колонки — все, что вы берете с собой в сауну, — это ваш выбор — и оно действительно способно улучшение вашего опыта. См. полный список рекомендуемого оборудования для сауны в нашем новом руководстве по аксессуарам для сауны здесь.

---

8 уличных саун всех форм и размеров (да, включая сауны-бочки), которые можно купить прямо сейчас

Независимо от того, покупаете ли вы сауну для заднего двора или для создания уюта в хижине в лесу, вы не пожалеете об инвестициях в сауну. Конечно, стиль, размер и тип сауны, которая подходит именно вам, будут зависеть от многих различных факторов. Проявите должную осмотрительность. В то же время, ниже приведены наши лучшие сауны для дома, выбранные с учетом различных стилей. Наслаждаться!

---

The Backcountry Hut Company

Эта отдельно стоящая сборная сауна под открытым небом может легко вместить четырех человек. Она изготовлена ​​в Британской Колумбии из экологически чистого кедра и облицована прочной нержавеющей сталью. Но лучшая часть? Его конструкция plug-and-play доставляется на бортовом грузовике, готовом к подключению к существующей электрической системе и запуску. Сборка не требуется. Высокий дизайн и простота использования сопровождаются аналогично высокой ценой — закажите себе примерно за 35 000 долларов США. ( 905:15 Узнайте больше о компании Canadian Backcountry Hut здесь. )

УЗНАТЬ БОЛЬШЕ

Изображение предоставлено My Sauna World

Dundalk Leisure Craft

Какое эпическое название, Leisure Craft. Доступные в различных размерах и стилях, мы особенно любим панорамную сауну-бочку за ее эстетический дизайн, эффективность и, конечно же, большое пузырчатое окно, которое приглашает на улицу. Каждый комплект, произведенный в США, изготовлен из прочного западного красного кедра и поставляется готов к сборке за 4-6 часов с минимальными инструментами. Цены начинаются от 4000 долларов США и доходят до ~ 13 500 долларов США для более крупных моделей.

УЗНАТЬ БОЛЬШЕ

Изображение предоставлено компанией «Почти небесные сауны»

«Почти небесные сауны»

Произведенный в США с 1977 года, этот производитель с метким названием предлагает ряд крытых и открытых саун по самым доступным ценам, которые мы видели. Сауна на 4 человека с крытой верандой с сиденьями — наш лучший выбор — в настоящее время она продается за 7 275 долларов по сравнению с 14 000 долларов. Большинство конструкций совместимы как с дровяной печью, так и с электрической в ​​качестве источника тепла.

УЗНАТЬ БОЛЬШЕ

Комплект для сауны из куба кедра Redwood Outdoors

Компания Redwood Outdoors предлагает прекрасный выбор домашних саун различных форм, размеров и цен. Конечно, их классическая баня-бочка с панорамным окном великолепна. Но нам особенно нравится этот причудливый набор для сауны из кедрового куба. Уникальная сауна-куб из канадского кедра, спроектированная таким образом, чтобы ее могла легко построить всего пара человек за день с минимальными инструментами, оснащена электрическим нагревателем Harvia, который может нагреваться до 195 F менее чем за час. Форма эффективная, элегантная и подходит для шести человек. Кубическая сауна продается за $8,9.99 долларов США. ( Используйте код « FIELD250 » для скидки 250 долларов США на заказы на сумму от 3500 долларов США. )

УЗНАТЬ БОЛЬШЕ

BZB Cabins and Outdoors

Большой выбор сборных кабин, саун и джакузи BZB позволяет вам выбирать из классических комплектов для купелей и бочек. сауна, овальная сауна-кабина, сауна-иглу, даже просторная двухкомнатная сауна и передвижная сауна на колесах. Эстонская компания предлагает услуги по индивидуальному заказу и даже аренду для тех, кто хочет опробовать сауну в течение дня. Цены начинаются от 5850 долларов США.

УЗНАТЬ БОЛЬШЕ

Сауны из натурального дерева

В качестве роскошного варианта эти элегантные сборные сауны доступны с дровяным или электрическим источником тепла и облицованы высококачественным кедром внутри и черным кедровым сайдингом снаружи. Aire + достаточно большой, чтобы вместить шесть человек, плюс небольшое крыльцо с навесом для охлаждения или возможность добавить душ.
