При всем многообразии и достаточной сложности современных систем отопления, сложившаяся практика показывает, что создание обогрева собственными силами – решаемая задача. Для ее успешного выполнения необходимо иметь навыки владения инструментом и знание работы системы, и тогда сделать отопление своими руками по силам каждому.
Его источником может быть печка или горящий камин, горячий воздух, поступающий по системе воздуховодов, или электрические нагреватели. За свое существование человечество придумало множество различных способов, позволяющих согреться в морозы, но по статистике, для обогрева дома чаще всего используется водяное отопление.
Водяное отопление уже давно является самым популярным
В этом нет ничего удивительного.
Главным источником тепла служит отопительный котел. Пожалуй, во многом его правильный выбор обеспечивает будущий комфорт в холодные зимние дни и ночи, и поэтому отнестись к нему надо со всей возможной ответственностью. Вы должны дать ответ самому себе – а чем будем топить этот котел? Несмотря на все удобства, которые предоставляет самодельное отопление, не стоит забывать, что оно должно работать, а для этого печку надо топить.

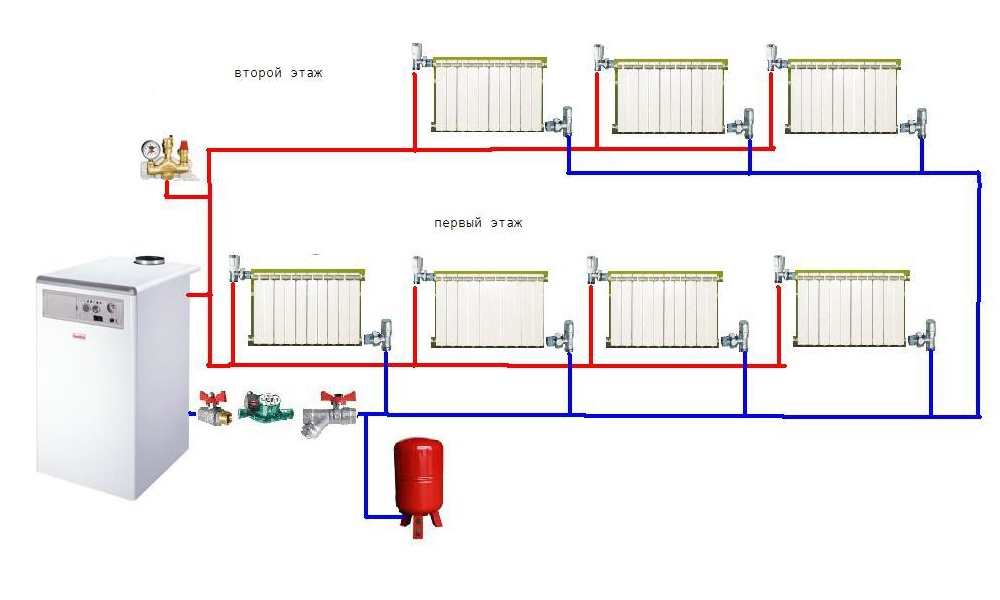

Строение водяной системы отопления
Проще топить обычную печку, чем выбрать самый расчудесный котел, рассчитанный на недоступные или экзотические виды топлива, получится дешевле и хлопот меньше. Поэтому надо применять котел, использующий дешевое местное топливо, это позволит снизить затраты на отопление.
Сейчас есть изделия, ориентированные на любые горючие вещества, в том числе универсальные, способные работать на нескольких из них – угле, дровах, солярке, газе и т.д.
Следующей, не менее ответственной, задачей будет определение мощности котла. Дело в том, что если его мощности недостаточно для обогрева дома, то вы рискуете, как минимум, простудиться в зимнее время, а если она является избыточной, то это просто зря потраченные деньги. Поэтому, когда создается система отопления своими руками, выбирая котел, надо учитывать факторы, такие как:
Учет всех возможных факторов – сложная задача, но зачастую пользуются оценочным подходом, согласно которому для обогрева десяти кв.м. площади требуется один кВт тепловой мощности.
Соотношения площадей дома и мощностей котла
Зная отапливаемую площадь вашего дома, вы определите базовую мощность котла, а потом ее надо будет умножить на коэффициент, учитывающий географическое положение.
Для этого используются такие значения на киловатт мощности:
И полученное значение надо увеличить на двадцать пять процентов, если горячую воду планируется использовать для хозяйственных нужд. А теперь ещё одно увеличение на двадцать процентов (для повышения надежности работы котла и исключения его перегрузки) – и можете считать, что задачу, как сделать отопление своими руками, вы почти решили, во всяком случае, вы знаете, какой вам нужен для этого котел.
Двухконтурный котел, кроме отопления, также обеспечивает горячее водоснабжение
Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления).
На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

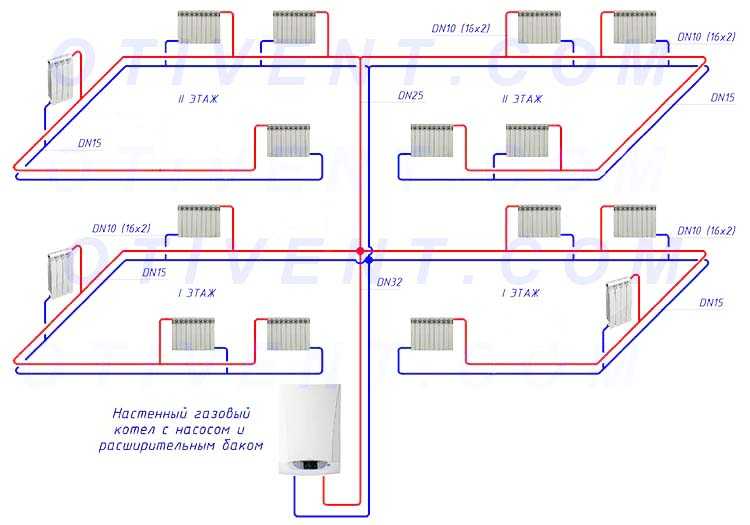

Детальный план отопления
Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.
После того, как выбрана мощность котла, радиаторов, пришла пора выбирать трубы. Наиболее востребованными и доступными по цене являются полипропиленовые и металлопластиковые. Конечно, если вы решите – проводим отопление своими руками несмотря ни на что, то можете использовать и другие типы труб, но остальные их виды либо устаревшие, требуют применения сварки и дополнительных затрат при эксплуатации (стальные), либо очень дорогие (медные).
Металлопластиковые трубы
После того, как определены все составные части системы, их необходимо собрать в единое целое. Поэтому, выполняя монтаж системы отопления своими руками, надо выбрать способ, каким это будет сделано. Их может быть несколько. Стоит отметить, что одним из отличий между ними будет способ циркуляции теплоносителя – естественный (гравитационный) или принудительный. Вариант, в качестве примера, как можно выполнить монтаж отопления своими руками, показан на фото:
Система отопления с принудительной циркуляцией теплоносителя
1. При естественной циркуляции не нужны дополнительные устройства, она является наиболее простой и отличается полной автономностью, для ее работы не требуется даже источник электроснабжения. К недостаткам подобной системы стоит отнести небольшой размер обогреваемой площади и соблюдение ряда обязательных требований при ее монтаже.
Для осуществления принудительной циркуляции используется насос, осуществляющий прокачку воды.
Подобная организация работы обогрева считается универсальной и может быть рассчитана на обогрев любых площадей, но является более затратной. Обусловлено это необходимостью использовать оборудование и трубы, работающие при повышенном давлении, а значит и более дорогие, предохранительные клапаны, а также применять дополнительно насос и источник аварийного электропитания для его работы.
2. Кроме определения, как будет происходить циркуляция теплоносителя, должна быть определена схема, по которой будут соединены элементы будущей системы отопления. Она может быть двухтрубная или однотрубная. Последняя отличается тем, что вода проходит один радиатор за другим, в каждом из них отдавая часть тепла. Поэтому степень нагрева последнего из них может оказаться ниже, чем первого. Кстати, такая система приведена на фотографии выше.
При двухтрубной схеме монтажа вода подается непосредственно в каждый радиатор от магистрали и также уходит в общую магистраль после прохождения через батарею.
3. Когда вами принято решение – делаем отопление своими руками, необходимо учесть еще одну особенность при выборе системы обогрева. Она может быть закрытой или открытой. В последнем случае теплоноситель с атмосферой контактирует, тогда как при использовании закрытой системы это исключено.
Дополнительно информацию о системе отопления предоставляет видео, поясняющее отдельные моменты выполнения этой работы своими силами
В разных случаях проведение монтажа может иметь незначительные отличия, но общий порядок при этом сохраняется. Работу начинают с установки радиаторов. Их крепят к стене в предусмотренных местах, они должны висеть ровно и не качаться. Если батарея размещается под окном, то она должна располагаться по центру. Подачу воды рекомендуют делать снизу, отвод сверху, хотя это может быть выполнено и по-другому. Недопустимым считается вариант входа и выхода воды сверху, т.
Монтаж радиатора отопления
После установки радиаторов ставят фитинги. Для прокладки труб пробивают отверстия в стенах. В местах прохождения трубы с теплоносителем через стены можно установить дополнительно металлические трубы, которые будут защищать магистраль от внешних воздействий, и внутри которых она и пройдет. Магистраль прокладывают от того места, где расход больше, туда, где меньше.
После соединения всех радиаторов труба с теплоносителем подключается к котлу, если, конечно, имеется всего один контур обогрева. В противном случае надо ставить распределитель.
После монтажа труб, обеспечивающих подачу, прокладывается обратка и подключается насос. При проведении монтажных работ также ставятся необходимые краны и вентили, предусмотренные планом. На этом систему можно считать готовой, осталось ее заполнить водой, проверить на герметичность и испытать.
Выполнить отопление дома своими силами вполне возможно, только при этом необходимо правильно выбрать составные его части – определить мощность котла, радиаторов отопления, выбрать нужные трубы и решить, какое отопление вы будете делать.
При внешней благоустроенности городских квартир у каждого современного горожанина имеется тайное желание построить собственный загородный дом. Может быть это зов предков, которые селились на вольных просторах, а может просто усталость от городского столпотворения и шумных соседей. Конечно же, загородный дом должен быть благоустроенным – никто не хочет мерзнуть ночами под одеялом или ходить в туалет во дворе. Важнейшим элементом благоустройства дома является отопление. Существует масса современных вариантов создания автономного отопления в частных загородных домах. Одним из надежных и эффективных способов обогрева помещений частного дома является паровое отопление. Давайте рассмотрим, как правильно произвести установку всех необходимых элементов, чтобы все функционировало максимально эффективно и экономично!
Схема парового отопления в частном доме
Содержание статьи
1 Элементы конструкции системы парового отопленияВообще современный строительный бизнес и руководства по постройке предлагают массу вариантов по созданию автономных отопительных систем, пригодных для использования в загородных домах.
Прежде всего, любая отопительная система различается по наименованию теплоносителя, посредством которого нагрев от бойлеров или котлов переносится к радиаторам отопления, расположенным непосредственно в помещениях вашего дома. Так, по типу теплоносителя можно различать следующие системы:
Системы отопления с открытым огнем или с переносом теплого воздуха обладают локальным действием. Они нагревают помещение только вокруг того места, где они расположены сами. Это может быть выходом для небольшого домика, расположенного в теплом регионе, но в нашей стране необходимо качественно нагревать весь дом (если вы, конечно, не хотите ютиться всей семьей в одной комнате).
Схема парового отопления без насоса
Поэтому, при строительстве загородного дома, состоящего хотя бы их нескольких комнат, а тем более из нескольких этажей необходимо проектировать и строить отопительную систему, имеющую отдельный котел нагрева теплоносителя и развитую система переноса тепла. Одним из надежных и эффективных вариантов являет перенос нагретого пара, то есть паровое отопление. Приятным бонусом можно считать тот факт, что все эти виды отопительных систем вы вполне в состоянии установить своими руками, это не так уж и сложно, а мы поможем вам в этом!
Рассмотрим, каким образом можно спроектировать и построить систему парового отопления в частном доме.
Это система с довольно солидной историей, которая стала использоваться чуть ли не с самого начала создания систем централизованного отопления.
Если понять суть и особенности паровой системы отопления в частном доме, то ее вполне можно сделать своими руками, имея при этом минимальные технические навыки. Принципы ее работы очень просты – нагретый водяной пар переносится по трубам от котла, постепенно охлаждаясь, а потом обратно попадая в котел.
Конструкционные элементы паровой отопительной системы зависят от его проекта:
В одноконтурной системе горячий теплоноситель поступает исключительно для отопления помещений,
В двухконтурной системы теплоноситель используется и для бытовых целей – то есть для получения теплой воды для мытья.
Учтите, что система парового отопления предусматривает очень высокую температуру теплоносителя. В отдельных элементах температура нагретого пара может достигать тысячи градусов.
Вследствие этого такая система должна комплектоваться надежными трубопроводами и радиаторами отопления, способными выдерживать высокие температуру и давление. Если провести паровое отопление в доме, используя некачественные материалы — минимальный ущерб, который вы получите, это поломка системы. А теперь представьте, что выход из строя произошел в зимний период, вы хотите так рисковать?
Схема проводки трубопровода
В проекте паровой системы отопления можно заложить верхнюю или нижнюю схему разводки трубопроводной системы – это не принципиально, но в любом случае полностью вся конструкция будет включать в себя вертикальные и горизонтальные элементы.
Ключом к системе парового отопления в частном думе будет отопительный котел. Именно от его грамотного выбора во многом зависит эффективность и надежность работы системы. Он должен подбираться исходя из инженерного расчета, который должен учитывать объем воздуха в помещениях, подлежащих отоплению и климатические условия.
нагревательный котел
Мощность котла должна соответствовать его задачам:
Так для отопления дома с площадью до 200 кв. метров необходимо ставить нагревательный котел с мощностью не менее 25 киловатт.
Если вы планируете увеличить площадь нагрева до 300 кв.метров, то и мощность котла необходимо поднять до 30 киловатт.
При площади жилища в 600 кв.метров – выберите котел с мощностью в 60 киловатт,
И, наконец, при отоплении особняка или другого большого сооружения с площадью в 1200 кв.метров – необходим котел с мощностью в 100 киловатт.
Вид топлива, который будет использовать нагревательный котел отопительной паровой системы в общем-то не имеет значения. Вы можете ставить котел с газовой горелкой, с электрическим ТЭНом, с форсункой, работающей на жидком топливе или старый добрый угольный котел. Предпочтение можно отдать только комбинированным котлам, так как при их использовании вы сможете легко переходить с одного вида топлива на другое.
Любой котел для создания системы парового отопления будет иметь несколько единых частей – топку, зольник и горелку.
Но, кроме того, котлы для паровых отопительных систем могут быть жаротрубными, дымогарными, или их комбинацией. Совместно с котлом монтируется система измерительных приборов, блок автоматических предохранителей и система трубопроводов.
При монтаже системы парового отопления в частном доме — можно использовать несколько типов материалов.
трубы
Так, самыми высокими показателями в области надежности и прочности отличается стальной трубопровод. Его монтаж необходимо производить исключительно с использованием сварочного аппарата. Однако стали при контакте с нагретым водяным паром очень быстро подвергается коррозии, что значительно снижает срок службы таких систем.
В системе трубопроводом парового отопления можно использовать можно использовать оцинкованные трубы или трубы, изготовленные из нержавеющей стали. В связи с особенностями материала изготовления – такие трубы соединяются участками на резьбе. Это довольно надежная и долгоживущая система, но по сравнению со стальным трубопроводом она имеет повышенную цену.
Также при создании паровых отопительных систем можно использовать и трубопроводы из меди. Этот материал очень надежен и практически никак не реагирует на присутствие нагретого пара. Между собой медный трубы в единую систему собираются при помощи небольшой паяльной лампы. Такой трубопровод может даже помещаться в штробу в стене, срок его службы очень и очень высок. Именно поэтому такие системы очень дорого стоят и используются, как правило исключительно в роскошных особняках.
Для того, чтобы ваша система автономного парового отопления служила вам верой и правдой, прежде всего необходимо составить ее грамотный проект. Он должен быть просчитан до мельчайших деталей и включать в себя даже такие сведения, как длину используемых труб и количество соединительных элементов всех конфигураций (двойников и тройников).
При работе парового котла – создаваемый в нем водяной пар попадает на паровую турбину или на редукционно-охладительную установку.
С помощью этих устройств происходит отбор пара, который подается в отопительные приборы. Ими могут служить конвекторы, радиаторы, ребристые или простые гладкие трубы.
После прохождения по отопительным приборам пар постепенно охлаждается, превращаясь в конденсат и следует обратно к источнику нагрева. Перемещение пара и конденсата может происходить как самотеком (такие системы называются замкнутыми), так и при помощи циркуляционного насоса (такие системы парового отопления называются разомкнутыми).
схема трубопроводов
Поскольку нагретый пар в системе имеет довольно большую проникающую способность – доставлять его к отопительным приборам можно при помощи трубопроводов довольно небольшого диаметра, а поскольку в грамотно спроектированных системах пар не подается под высоким давлением – то и стенки таких трубопроводов не должны быть особенно толстыми.
При всей надежности грамотно спроектированной и построенной системы парового отопления – существенную роль в сроке ее службы и безаварийности будет играть надежность конструкционных материалов.
Поэтому приобретайте только сертифицированное оборудование, проверенное компетентными организациями.
Хорошая система парового отопления станет для вас экономичным и надежным способом обеспечения теплом своего домашнего очага.
Высокий уровень изоляции поможет вашему дому оставаться теплым и максимально эффективно обогревать его. Принятие некоторых из приведенных ниже мер также может значительно сократить ваши счета за электроэнергию и сократить выбросы углекислого газа.
Неизолированные полости могут увеличить ваш счет за отопление до 25 процентов. Установка изоляции полых стен — довольно простой процесс, который может занять всего пару часов для типичного дома с тремя спальнями.
Изоляция задувается в полость снаружи, и неудобства для домохозяина минимальны.
Если у вас сплошные стены, вы можете нанести декоративную атмосферостойкую изоляционную обработку снаружи стен. Или вы можете добавить внутрь готовые изоляционные плиты. Твердая изоляция стен может быть дорогостоящей, поэтому идеальное время для ее проведения — это когда ваши стены нуждаются в других корректирующих работах. В краткосрочной перспективе вы можете установить отражающие панели радиаторов за радиаторами на внешних стенах.
Loft прост в монтаже – его можно сделать даже своими руками. Даже если у вас уже есть утеплитель чердака, проверьте его толщину. Добавление еще одного слоя до рекомендуемых 270 мм сэкономит энергию и деньги.
Строительные нормы требуют адекватной вентиляции при установке изоляции чердака.
Обратитесь в местный офис управления строительством, чтобы узнать, что вам нужно сделать для вашего дома.
Убедитесь, что ваш водонагреватель имеет изолирующую оболочку без зазоров вокруг нее. Также затяните трубу вокруг цилиндра. Используйте защиту от сквозняков вокруг окон и дверей, чтобы убедиться, что тепло не теряется через щели в ткани дома, сохраняя при этом достаточную вентиляцию. Если вы чувствуете, как входит холодный воздух, это означает, что теплый воздух выходит таким же образом.
Двойное остекление поможет сократить счета за отопление. Это может быть дорогостоящей мерой, поэтому лучше всего это делать, когда окна вышли из строя и их все равно необходимо заменить. Поскольку дома становятся более изолированными и воздухонепроницаемыми, важно обеспечить достаточную вентиляцию для здоровой и комфортной среды обитания.
Изоляция под полом поможет сохранить тепло.
Поскольку дома становятся все более изолированными и герметичными, важно обеспечить достаточную вентиляцию.
Домохозяйства в Северной Ирландии могут претендовать на финансовую поддержку для покрытия расходов на утепление чердачных и полых стен.
NI Energy Advice предлагает независимые и беспристрастные консультации по энергетике домохозяйствам в Северной Ирландии, а также рекомендации по энергетическим грантам и другим источникам помощи.
Вы можете сократить удивительное количество энергии, напрасно напрасно используя управление центральным отоплением.
Среди них могут быть:
Несколько простых шагов могут сэкономить ваши деньги:
Более 80 процентов энергии, используемой в домах, приходится на отопление и горячее водоснабжение. Таким образом, приобретение более энергоэффективного котла может иметь очень большое значение.
При выборе нового котла обращайте внимание на этикетку с рекомендациями по энергосбережению. Его можно использовать только на самых энергоэффективных продуктах, обычно на 20% лучших из доступных.
Возобновляемые источники энергии иногда могут использоваться как для отопления, так и для электроснабжения домов. Посетите раздел веб-сайта «Возобновляемые источники энергии», чтобы узнать больше о практических аспектах использования различных технологий использования возобновляемых источников энергии.
Наиболее распространенные методы получения возобновляемой энергии:
области, вы можете получить совет о том, какое топливо вы можете использовать в своем совете)Для использования этой формы у вас должен быть включен JavaScript.
Что ты хочешь делать?сообщить о проблеме
оставить отзыв
задать вопрос
Сообщить о проблемеКакую проблему вы нашли на этой странице? (Отметьте все подходящие варианты)
Ссылка, кнопка или видео не работают
Орфографическая ошибка
Информация отсутствует, устарела или неверна
Я не могу найти то, что ищу
Другая проблема
Расскажите нам подробнее о проблеме с веб-сайтом nidirect.
Введите свой отзыв
О чем ваш вопрос?Выберите тему для своего вопроса: — Выберите -РыбалкаПреимуществаСвидетельства о рожденииСиний значокВакансииКомпенсация в связи с дорожной проблемойДетское содержаниеСвидетельства о гражданском партнерствеКоронавирус (COVID-19))Свидетельство о прививке от COVIDПроверки судимостей (AccessNI)Свидетельства о смертиПособие на содержание образованияПрава на трудоустройствоHigh Street Spend Local SchemeСвидетельства о бракеАвтотранспортные средствапрямой счетПаспортаУведомления о штрафных санкцияхПенсииPRONI — исторические записиЦены или оценка имуществаПроблемы с дорогами и улицамиSmartpassМой вопрос о чем-то другом
Опубликовано
Похожие темы
Источник изображения, Alamy
Флагманская схема отопления Палаты лордов подверглась резкой критике в отчете Палаты лордов об экологизации системы отопления.
Программа модернизации котлов предлагает домохозяйствам 5000 фунтов стерлингов для замены газовых котлов тепловыми насосами.
Но Комитет Lords Net Zero предупредил, что потребление настолько низкое, что национальная цель по зеленому отоплению «очень маловероятна».
Программа модернизации котлов была запущена в апреле 2022 года, чтобы помочь снизить стоимость более экологически чистых систем отопления.
Гранты доступны для существующих домов и нежилых зданий в Англии и Уэльсе и могут быть использованы для:
Недвижимость должна иметь соответствующий Сертификат энергоэффективности (EPC), выданный за последние 10 лет, без невыполненных рекомендаций по установке изоляции чердака или полых стен.
Если это было рекомендовано, вам необходимо сначала утеплить свой дом или сделать это в рамках процесса подачи заявления.
Программа недоступна, если вы проживаете в социальном жилье или в новостройке. Частное арендованное жилье также имеет право, но домовладелец должен подать заявку.
Источник изображения, Getty Images
Подпись к изображению,Воздушные тепловые насосы устанавливаются снаружи дома тепловой насос работает?
Тепловой насос – это электрическое устройство, которое поглощает тепло из воздуха, земли или воды вокруг здания.
Например, насосы с воздушным источником всасывают наружный воздух и пропускают его по трубам, содержащим охлаждающие жидкости, для производства тепла.
Воспроизведение этого видео невозможно
Заголовок в СМИ,Тепловые насосы объясняются за 60 секунд
Лордский комитет по окружающей среде и изменению климата заслушал подробные свидетельства представителей промышленности, общественности и правительства.
Председатель комитета баронесса Парминтер подвергла министров резкой критике за отсутствие достигнутого прогресса и низкий уровень осведомленности о «серьезно проваленной» схеме.
Собственное исследование правительства, проведенное осенью 2022 года, показало, что 80% жителей Великобритании не знали, что такое тепловой насос, не говоря уже о том, что слышали о гранте.
Бюджет этой схемы составляет 150 миллионов фунтов стерлингов в год в течение трех лет, и ее целью является выпуск 30 000 ваучеров ежегодно. Но за первые восемь месяцев работы было присуждено всего 9 888 грантов.
Комитет также обнаружил отсутствие подготовки инженеров, что привело к нехватке монтажников тепловых насосов, и заявил, что необходимо сделать больше, чтобы снизить стоимость тепловых насосов.
Представитель правительства сообщил Би-би-си: «Недавно мы начали маркетинговую кампанию для дальнейшего повышения осведомленности общественности и рассмотрим дополнительные варианты, чтобы обеспечить достижение наших целей».
Правительство предоставляет домохозяйствам 5000 фунтов стерлингов на установку воздушных тепловых насосов (ASHP), что покроет от 75% до 50% стоимости.
Он предоставит 6 000 фунтов стерлингов для менее часто используемого теплового насоса с использованием грунта (GSHP) или теплового насоса с источником воды (WSHP). Это покроет от 50% до 30% стоимости устройства, хотя стоимость установки (например, рытья ямы) может быть значительно выше.
Тогдашний канцлер Риши Сунак также объявил в Весеннем заявлении 2022 года, что в течение пяти лет в Англии, Шотландии и Уэльсе не будет НДС на тепловые насосы.
В первую очередь необходимо обратиться к сертифицированному MCS установщику.
Найдите один местный для вас с помощью этого инструмента.
После предоставления предложения установщик подаст заявку на получение ваучера от органа регулирования энергетики Ofgem, который управляет схемой.
Если Ofgem одобрит ваучер, он отправит прямой платеж установщику после завершения работы. Затем домовладелец платит оставшуюся сумму.
Установка должна быть завершена в течение трех месяцев после утверждения ваучера для ASHP или шести месяцев для GSHP.
Ожидается, что схема будет действовать в течение трех лет до 31 марта 2025 года и будет работать в порядке очереди.
Тепловые насосы обычно в три раза более эффективны, чем газовые котлы, но они используют электричество для работы, а цены на электричество могут быть выше, чем на газ.
Однако, учитывая текущую высокую цену на газ, тепловые насосы могут быть дешевле.
Правительство заявляет, что рассмотрит меры, чтобы в долгосрочной перспективе тепловые насосы были не дороже, чем газовые котлы.
