Отопление в частном доме с нуля своими руками

 Создание индивидуальной схемы отопления в коттедже требует серьезных финансовых вложений, много времени и достаточной квалификации. Доверить это непростое дело лучше профессионалам. Они могут взять на себя весь процесс создания отопления в частном доме с нуля – от проектирования до пусконаладки элементов. Но если вы хотите все сделать самостоятельно (это позволит сэкономить и четко понимать, что и где у вас работает) или, по крайней мере, грамотно контролировать работу подрядчиков, придется получить много знаний по этой теме.

Наш краткий обзор «Отопление в частном доме с нуля своими руками» позволит вам понять основные принципы организации индивидуальной системы отопления, разобраться в нюансах и особенностях различных схем, подобрать для себя лучший вариант.

1. Из чего состоит система отопления частного дома

На просторах интернета гуляет много разнообразных схем частных отопительных систем.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Разобраться в них с первого раза сложно. Поэтому мы рассмотрим элементарные (базовые) принципы построения системы отопления.

Она состоит из нескольких основных элементов:

    • Теплогенератор – отопительный котел, который генерирует тепло в частном доме и нагревает теплоноситель в трубах и радиаторах. Основные различия между ними – вид топлива. По этому принципу они делятся на газовые, электрические, твердо- и жидкотопливные.
    • Обвязка отопительного котла – набор различной инженерной сантехники, приборов, труб, фитингов, соединений, которые формируют вокруг котла мини-котельную. Они необходимы, чтобы правильно соединить теплогенератор с трубопроводом, контролировать и управлять ее работой. В базовую схему входят: расширительный бак, насос циркуляции, шаровые краны, фильтры грубой очистки, трубы, фитинги, группа безопасности.
    • Теплосеть – трубы отопления. Являются транспортными магистралями для движения теплоносителя (подогретой воды).Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж
  • Средства отопления – радиаторы и батареи, которые являются основными элементами обогрева помещений. В частных домах устанавливают чугунные (устаревшие), стальные, алюминиевый и биметаллические радиаторы.
Схема отопления частного дома с газовым котлом и бойлером косвенного нагрева

Для организации простейшей системы отопления этого набора будет достаточно. Метраж и схемы организации теплосети, правильный подбор отопительного котла, выбор батарей, элементы обвязки, расчет мощности отопления мы рассмотрим ниже.

Но часто этого базового комплекта недостаточно. Поэтому к нему добавляются:

    • Распределительный коллектор и насосно-смесительный узел
       – для организации теплого пола.
    • Распределительный коллектор и гидравлический разделитель – при наличии большого количества потребителей горячей и холодной воды.
  • Элементы контроля и управления – различные устройства, которые позволяет упрощать управление отоплением и перевести его в автоматический режим.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

Теперь рассмотрим различные схемы построения индивидуальной отопительной системы.

2. Схемы организации отопления в частном доме

Прежде чем приступить к подбору отдельных элементов, необходимо разобраться, а как вообще можно организовать систему отопления с нуля. Существует несколько принципиальных вариантов прокладки труб и применения отдельных устройств.

2.1. Однотрубная и двухтрубная система отопления

Проложить теплосеть возможно с помощью одной и двух разводящих магистралей. Если правильно собрать эти системы отопления, то эффективность их будет равной. В частных домах прокладывают как первую, так и вторую схему, и обе получают положительные отзывы.

Однотрубная система – все радиаторы объединены одной трубой. Теплоноситель отдает тепло в каждую батарею по очереди. Пройдя через все радиаторы, остывшая вода возвращается в отопительный котел по этой же магистрали, но с другого конца.

Водяное отопление частного дома своими руками: схемы и советы

Недоступность централизованного отопления заставляет задуматься о монтаже автономной системы.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж С ее помощью можно создать комфортные условия внутри здания в любое время года. Большинство выбирает водяное отопление частного дома. Своими руками схемы самых сложных контуров могут быть смонтированы практически каждым. Предлагаем познакомиться с отличительными особенностями водяного отопления и нюансами выполнения монтажных работ.

Водяное отопление: создаем комфортные условия в частном доме

Читайте в статье

  • 1 Преимущества и недостатки водяных систем отопления
  • 2 Теплоноситель и его свойства
  • 3 Нормы и требования к автономному отоплению
  • 4 Особенности водяной отопительной системы
  • 5 Основные элементы водяной системы отопления
    • 5.1 Котел
      • 5.1.1 Калькулятор расчета необходимой мощности котла
    • 5.2 Трубы
    • 5.3 Радиаторы
    • 5.4 Водяные насосы для отопления частного дома
      • 5.4.1 Калькулятор расчета производительности циркуляционного насоса
      • 5.4.2 Калькулятор расчета необходимого напора циркуляционного насоса
    • 5.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж 5 Расширительный бак и система подпитки
      • 5.5.1 Калькулятор расчета минимального объема расширительного бака
    • 5.6 Тепловой контур
  • 6 Выбор отопительных устройств
  • 7 Виды водяных систем отопления
    • 7.1 Водяная система «Теплый пол»
    • 7.2 Плинтусные системы отопления
    • 7.3 Радиаторные
    • 7.4 Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя
    • 7.5 Системы с принудительной циркуляцией теплоносителя
  • 8 Схемы отопления в частном доме своими руками
    • 8.1 Схема однотрубной системы отопления частного дома своими руками
    • 8.2 Схема двухтрубной отопительной системы

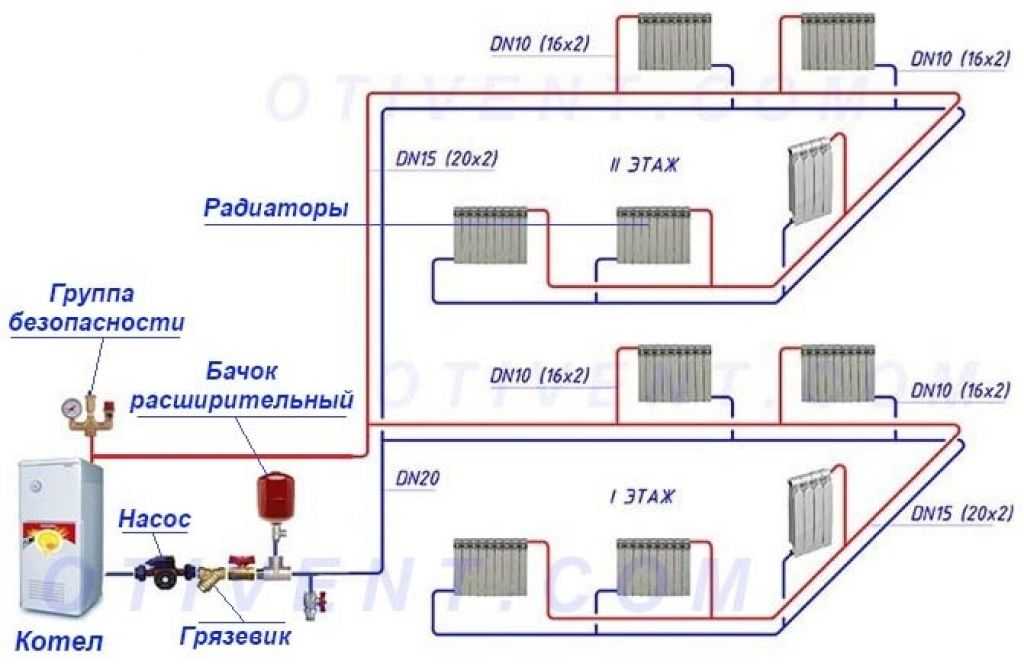

    • 8.3 Схема водяного отопления двухэтажного дома
    • 8.4 Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией
  • 9 Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

  1. Возможность монтажа на любом этапе строительства частного дома.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
  2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
  3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
  4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
  5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.
Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

  1. Низкий КПД.
  2. Неравномерный прогрев теплоносителя в трубопроводе.
  3. Необходимость установки расширительного бачка.
Для расширительного бачка требуется место

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

  • замерзание при нулевой температуре;
  • увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
  • содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Внимание! Чтобы предотвратить появление осадка на внутренней поверхности, в отопительный контур следует заливать только дистиллированную воду.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

Нормы и требования к автономному отоплению

Требования к отопительной системе изложены в СНиП 2.04.05-91. Содержащиеся в данном документе нормы призваны создать комфортный микроклимат. Некоторые рекомендации приведены в СНиП 31-02, регламентирующем правила строительства одноквартирных домов.

Отдельно устанавливаются требования к используемому теплоносителю. Его температура должна находиться в диапазоне +60÷80ºС. Максимальный нагрев ограничен +90ºС. При этом наружная поверхность нагревательных элементов, доступ к которым ничем не ограничен, не должна нагреваться выше +70ºС.

Решая, как в частном доме сделать отопление, стоит обратить внимание на возможные способы монтажа отопительного трубопровода. Предпочтение может быть отдано:

  • Открытой. Трубопровод прокладывается по строительным конструкциям. Для крепления используются хомуты и клипсы. Используются металлические трубы. Выбор в пользу полимерных изделий делается только при возможности их защиты от механического и/или термического воздействия;
Открытое исполнение является более предпочтительным
  • Скрытой.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Прокладка водяного контура выполняется в специально подготовленных каналах и штробах, спрятанных за различными декоративными элементами. Актуальны для строений, которые планируется эксплуатировать минимум 20 лет. При этом срок службы труб должен превышать 40 лет.

Внимание! Открытый способ прокладки является приоритетным.

Скрытая должна иметь достаточный срок службы

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола».Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Основные элементы водяной системы отопления

Узнавая, как правильно сделать отопление в частном доме, стоит познакомиться с основными элементами. Они могут иметь различное конструктивное исполнение или изготавливаться из разных материалов. От сделанного выбора будет зависеть срок службы водяного отопления и удобство эксплуатации.

Элементы и их характеристики заслуживают особого внимания

Котел

Данный элемент поддерживает работоспособность водяного отопления. Он вырабатывает тепло, нагревающее воду до требуемой температуры. Производители предлагают отопительные котлы, работающие на:

  1. Электричестве. Оптимально с точки зрения безопасной эксплуатации.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Такое оборудование не предъявляет повышенных требований к месту установки. Не выделяет продуктов горения. Однако высокие затраты на эксплуатацию и зависимость от энергоснабжения заставляет рассмотреть другие варианты;
  2. Газу. Популярный вариант, если вблизи частного дома проходит газопровод. Низкие затраты на эксплуатацию и достаточно высокий КПД делают такое оборудование весьма популярным. Выполнить монтаж газового отопительного котла своими руками не представляется возможным;
  3. Жидком топливе. Близок по конструктивному исполнению к газовому аналогу, но комплектуется горелкой другого типа. Устанавливается в отдельном помещении. Из-за большого количества продуктов горения нуждается в регулярной чистке;
  4. Твердом топливе. Оптимальный вариант для частного сектора. Монтаж может выполняться своими руками. В процессе эксплуатации необходимо постоянно закладывать топливо в топку и убирать продукты горения.

Внимание! Производители предлагают комбинированные котлы, способные работать на различных видах топлива.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

Выбирая подходящую модель, следует ориентироваться не только на вид используемого топлива, но и на мощность оборудования. В среднем 1 киловатт будет достаточно для обогрева 10 квадратов в частном доме, расположенном в южных районах. В средней полосе данный показатель возрастет до 1,5 кВт, а в северных – до 2,0. К полученному значению специалисты рекомендуют прибавить еще 20÷30%. Для облегчения расчетов нашей командой был разработан удобный калькулятор.

Котлы на твердом топливе экономичны в эксплуатации

Статья по теме:

Твердотопливные котлы длительного горения с водяным контуром. В публикации мы расскажем о достоинствах и недостатках данного типа котлов, как они работают, каких бывают видов, как сделать своими руками, а также познакомим с популярными моделями и производителями.



Калькулятор расчета необходимой мощности котла



Трубы

Для отопительного контура используются изделия, изготовленные из различных материалов, каждый из которых имеет свои особенности.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Предпочтение можно отдать трубам:

  • стальным. Такие изделия еще сравнительно недавно пользовались наибольшей популярностью. Однако при возведении частных домов в настоящее время их применяют реже. Причина кроется в склонности к коррозии стальных поверхностей;

Совет! Решив отдать предпочтение стальным трубам, стоит приобрести оцинкованные изделия или изготовленные из нержавеющей стали.

Стальные трубы стоит защитить от коррозии
  • медным. Трубопровод из меди способен сопротивляться воздействию высоких температур и давления. Для него характерен длительный срок службы, однако высокая стоимость элементов из меди значительного ограничивает их использование;
Трубы из меди способны прослужить много лет
  • полимерным. Изделия из металлопластика, основу которого составляет алюминий, покрываемый слоем пластика, или из полипропилена, дополнительно усиленного алюминием, обладают рядом достоинств.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Они не боятся коррозии, обладают достаточной прочностью, предотвращают появление осадка на внутренней поверхности. Монтаж водяного отопления не потребует значительных финансовых вложений, так как его можно выполнить своими руками без использования специального оборудования.

Внимание! Из-за высокого коэффициента теплового расширения полимеров велика вероятность повреждения труб при замораживании контура.

Полимерные трубы предъявляют требования к условиям эксплуатации

Радиаторы

Эффективность водяного отопления во многом зависит от характеристик установленных радиаторов. Производители предлагают батареи, изготовленные из:

  • стали. Такие изделия имеют доступную стоимость. Однако склонность к коррозии значительно снижает возможную продолжительность их эксплуатации;
  • алюминия. Изделия отличаются высокой стойкостью к коррозионным процессам при низкой сопротивляемости перепадам давления.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Учитывая, что в частных домах давление, как правило, стабильно, алюминиевые радиаторы способны прослужить достаточно долго;
  • стали и алюминия. Биметаллические радиаторы обладают преимуществами, характерными для изделий, изготовленных либо из алюминия, любо из стали;
  • чугуна. Большой вес батареи предъявляет повышенные требования к используемым крепежным элементам.
Дизайн радиатором может отличаться

Водяные насосы для отопления частного дома

Используется для обеспечения непрерывной циркуляции насоса по отопительному контуру. От его характеристик во многом зависит стабильность работы отопления. Производители предлагают водяные насосы для отопления частного дома различной производительности с разным напором.

Первый параметр можно рассчитать следующим образом: мощность системы разделить на разность температур теплоносителя на входе и выходе и показатель теплоемкости воды. Напор выбирается таким образом, чтобы обеспечить нормальный ток теплоносителя в каждой точке.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Специально для наших читателей мы подготовили удобные калькуляторы для расчета производительности и напора циркуляционного насоса.

Циркуляционный насос нагнетает давление
Калькулятор расчета производительности циркуляционного насоса



Калькулятор расчета необходимого напора циркуляционного насоса



Расширительный бак и система подпитки

Входит в состав закрытой отопительной системы. Позволяет компенсировать разность объемов теплоносителя при нагреве и охлаждении. Расширительный бак состоит из двух частей: водяной и воздушной. Давление в последней регулируется таким образом, чтобы обеспечить гидростатическое равновесие при заполнении воздушной части до определенного уровня.

По мере заполнения камеры горячей водой давление повышается, и жидкость начинает продавливать мембрану, повышая давление в воздушной камере. После того как теплоноситель остынет, избыточное давление выдавливает жидкость обратно. Бывают различного типа и объема. Ниже вы можете воспользоваться удобным калькулятором для определения необходимого объема расширительного бака

Расширительный бачок состоит из двух частей
Калькулятор расчета минимального объема расширительного бака



Тепловой контур

Предназначен для передачи, распределения и возврата теплоносителя в котел.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Нуждается в тщательном выборе материала труб, так как излишняя шероховатость может стать причиной торможения транспортируемого теплоносителя. В зависимости от гидравлического сопротивления выбор делается в пользу схемы с естественной либо принудительной циркуляции.

Схема контура водяного отопления может отличаться

Выбор отопительных устройств

При выборе котла для водяного отопления следует ориентировать на его мощность, особенности монтажа, геометрические параметры и вид используемого топлива. Наиболее практичными считаются газовые модели, которые в случае необходимости может заменить твердотопливный или электрический аналог. Затраты на эксплуатацию котла, работающего на твердом топливе, намного ниже электрической модели. Последние станут оптимальным вариантом для небольшого частного дома.

При выборе отопительного устройства следует учитывать, как установить котел отопления в частном доме. Отсутствие отдельного помещения значительно сужает перечень подходящей модели.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

Отопительные устройства зависят от площади отапливаемого помещения

Виды водяных систем отопления

Прежде чем начать разбираться с тем, как провести отопление в частном доме, стоит познакомиться с существующими видами систем. Каждая из них имеет свои отличительные особенности, определяющие возможную область использования и порядок выполнения монтажных работ.

Водяное отопление бывает различным

Водяная система «Теплый пол»

Чаще всего используется совместно с отопительными системами другого вида. Монтаж достаточно сложный и требует тщательно соблюдения требования. Основное преимущество теплых полов – большая площадь обогрева. За счет того, что пол является одним большим радиатором, удается обеспечить теплообмен в оптимальном режиме. Нагретый воздух поднимается снизу вверх, заполняя пространство. При этом температура воды в контуре снижается до +55ºC.

К недостаткам водяной системы «Теплый пол» стоит отнести необходимость выполнения монтажных работ на этапе строительства частного дома.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж В готовом строении реализовать проект достаточно сложно. После укладки трубопроводом уменьшается высота потолка.

«Теплый пол» редко монтируется один

Плинтусные системы отопления

Нагревательные элементы водяного отопления имеют форму, внешне напоминающую одноименный строительный аналог. Внутри нагревателя располагаются элементы,включающие медные трубки. Прочный глухой металлический короб обеспечивает хороший теплоотвод.

Нагревательные элементы монтируются по периметру комнаты, благодаря чему удается поддерживать температуру на заданном уровне. По мере прохождения теплоносителя происходит последовательный нагрев медных трубок, металлического короба, воздуха, стен. В результате воздух в помещении прогревается не только из-за теплоотдачи плинтусов, но и стен, вдоль которых они смонтированы.

Наиболее рациональным является монтаж водяного отопления в местах, непосредственно граничащим с улицей. Это подходящий вариант для балкона, террасы или веранды. К преимуществам плинтусной системы следует отнести:

  • формирование комфортного микроклимата без активной циркуляции воздуха;
  • утепление мест, в которых чаще всего появляется плесень;
  • простота выполнения монтажных работ;
  • возможность выбора элементов с подходящим дизайном;
  • доступность.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

К недостаткам следует отнести ограниченную (до 15 метров) протяженность контура. Нередко в одном помещении монтируется 2÷3 контура. Еще одним негативным моментом является невозможность установки мебели вдоль горизонтальных элементов, так как это снизит эффективность водяного отопления.

Плинтусные схемы имеют ограничения по монтажу

Статья по теме:

Теплый водяной плинтус: цена, отзывы. Что из себя представляет эта новейшая система отопления? Цена, отзывы владельцев системы, обзор лучших производителей, рекомендации профессионалов по самостоятельной установке – в этом материале.

Радиаторные

Наиболее распространенный вариант. Теплоотдача осуществляется от нагретых до определенной температуры радиаторных батарей, установленных в каждой комнате. Радиаторному типу отдается предпочтение при устройстве водяного отопления не только в жилых домах, но и общественных зданиях.Грамотный подбор элементов отопительного контура позволяет разумно распорядиться внутренним пространством и создать комфортные условия в каждой комнате.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

Популярность обусловлена простотой выполнения монтажных работ. Установку элементов можно выполнить своими руками.

Радиаторная схема самая популярная

Статья по теме:

Какие радиаторы отопления лучше для квартиры подскажет анализ отдельных моделей и характеристик оборудования, рассмотренные в данной статье. От правильного подбора батарей полностью зависит продолжительная работа всей системы и ее эффективность.

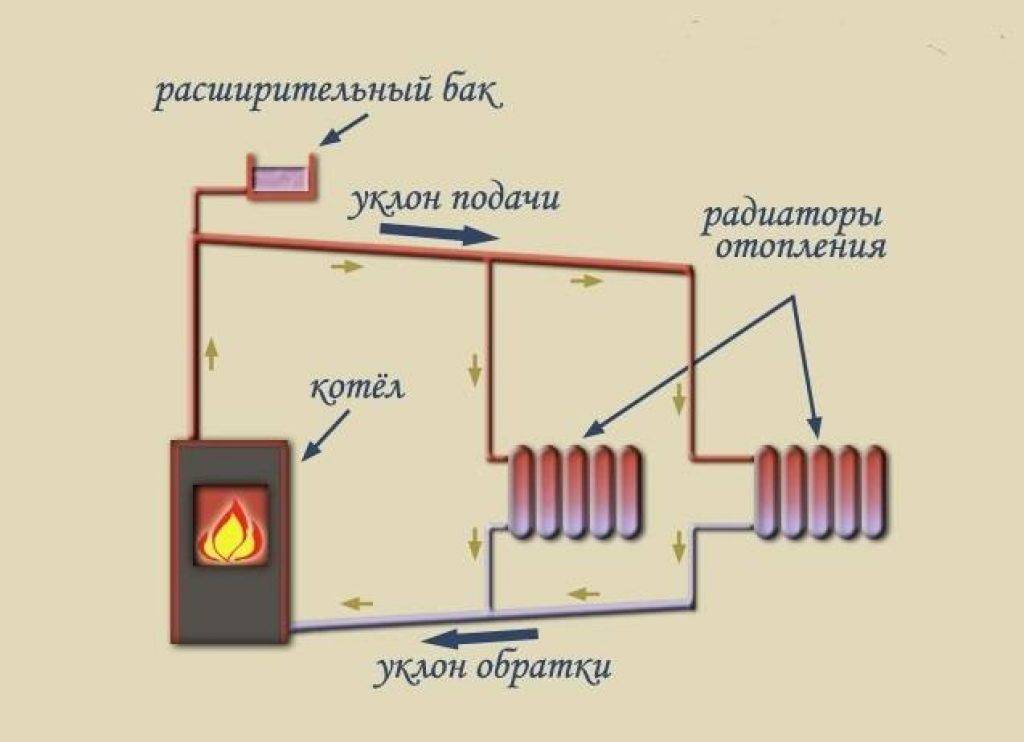

Системы отопления одноэтажного дома с естественной циркуляцией теплоносителя

Водяное отопление с естественной циркуляцией актуально для обогрева частного дома небольшой квадратуры. Движение теплоносителя по отопительному контуру обеспечивается за счет воздействия гравитационных сил и законов физики, обеспечивающих подъем воды по трубе.

Нагревшись да заданного значения вода, покину котел, начинается подниматься по трубопроводу, а затем спускается к дальнему радиатору. После этого по отводам теплоноситель начинает поступать внутрь остальных радиаторов.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Остывший радиатор возвращается в обратную трубу и спускается к котлу.

При монтаже системы отопления с естественной циркуляцией одноэтажного дома следует создать достаточный уклон для облегчения протекания теплоносителя по трубопроводу. Протяженность горизонтального участка ограничена 30 метрами.

Монтаж системы отопление без насоса отличается доступностью, так как предполагает отказ от использования дополнительного оборудования. Однако из-за ограниченности горизонтального участка и необходимости монтажа труб большего диаметра многие отдают предпочтению отоплению с принудительной циркуляцией.

Радиаторная схема самая распространенная

Системы с принудительной циркуляцией теплоносителя

Такая схема предполагает наличие специального насоса, обеспечивающего принудительную циркуляцию теплоносителя по трубопроводу. В результате становится возможным:

  • обогрев частного дома большей квадратуры, включающего несколько этажей;
  • формирование контура с многочисленными изгибами;
  • монтаж труб с небольшими поперечными размерами.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

Предпочтительным является замкнутый контур, при котором количество кислорода, переносимого теплоносителем, резко сокращается, что способствует увеличению срока службы монтируемого контура. Расширительный бачок может располагать в любом месте. К недостаткам следует отнести энергозависимости и большие затраты на выполнение монтажных работ.

Схема с циркуляционным насосом достаточно эффективна

Статья по теме:

Тепловой насос для отопления дома. Подобный способ организации отопления жилища вызывает огромное множество споров насчет эффективности и окупаемости. Давайте попробуем разобраться с этим в специальной публикации.

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

  • теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
  • пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
  • на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Внимание! Однотрубная схема может быть с естественной и принудительной циркуляцией.

Однотрубная модель не всегда эффективна

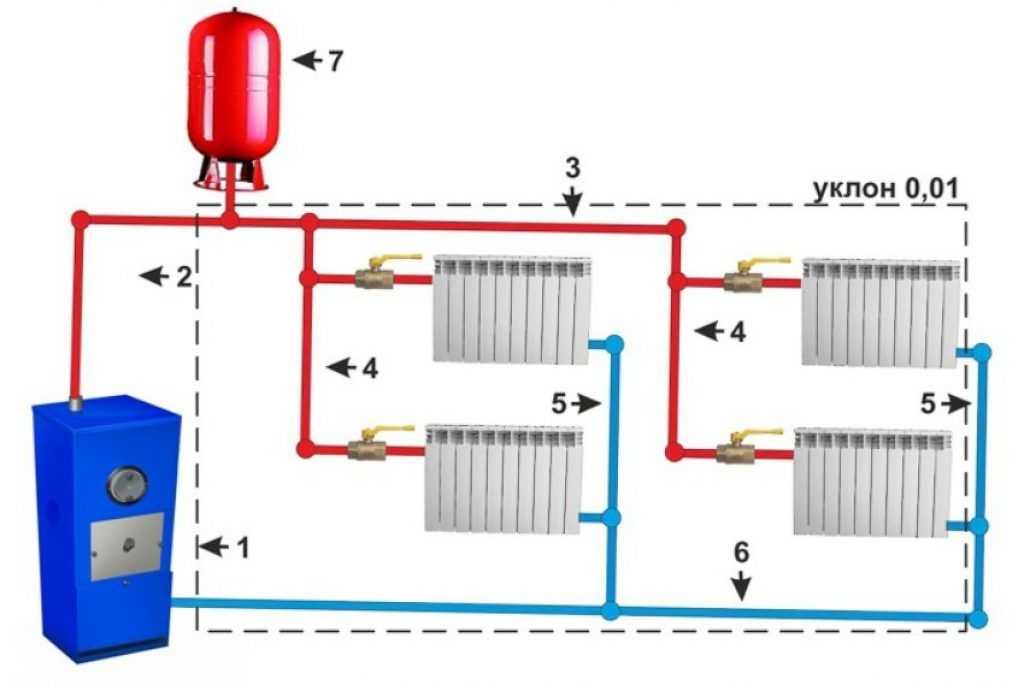

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

  1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
  2. Попутной.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
  3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.
Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

ИллюстрацияОписание работ
Устанавливаем котел на место будущей эксплуатации.
Монтаж теплового контура в соответствии с выбранной схемой.
К котлу подключаем систему безопасности.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж
За группой безопасности монтируется кран.
Устанавливается циркуляционный насос.
Монтируется расширительный бачок.
Производится обвязка радиаторов.
Проводится проверка работоспособность водяного отопления и его соответствие схеме.

Таким образом, выполнить монтаж отопления своими руками в частном доме относительно несложно. Делитесь в комментариях, как схема отопления в вашем доме и самостоятельно ли вы выполняли работу.


Watch this video on YouTube


Watch this video on YouTube

типов домашних систем отопления — Forbes Home

Когда температура падает, легко обнаружить, что вы включаете термостат, чтобы поддерживать тепло в доме. Выбор правильного типа системы отопления дома может облегчить нагрузку на термостат и помочь сэкономить энергию.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Все системы отопления преследуют одну цель: передать тепло в жилые помещения, чтобы поддерживать комфортную и теплую атмосферу.

В некоторых домах имеется более одной системы отопления, особенно если в них есть подвал или дополнительная комната, отапливаемая системой, отличной от остальной части дома. Вот 10 типов домашних систем отопления, которые вы должны знать как домовладелец (или потенциальный домовладелец).

1. Печь

Системы принудительного распределения воздуха на сегодняшний день являются наиболее распространенным типом домашних систем отопления. Они используют печь с нагнетательным вентилятором, который по сети воздуховодов подает нагретый кондиционированный воздух в различные помещения дома. Поскольку в системах с принудительной подачей воздуха используется тот же вентилятор и воздуховод, что и в кондиционере, их можно использовать и в летние месяцы.

  • Источник топлива : природный газ, пропан, нефть или электричество
  • Преимущество : Печи с принудительной вентиляцией объединяют возможности охлаждения и нагрева в одной системе
  • Недостаток : Газовые печи могут представлять опасность пожара, взрыва или отравления угарным газом

2.

Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Бойлер

В старых домах и квартирах могут быть традиционные бойлеры и радиаторные системы. В них используется центральный котел, в котором пар или вода циркулируют по трубам к радиаторам по всему дому. Это лучше всего подходит для обеспечения зонального отопления и охлаждения, но не так эффективно для одновременного обогрева более просторных помещений дома.

  • Источник топлива : природный газ, пропан, мазут, биодизельные смеси или электричество
  • Преимущество : Обеспечивает комфортное тепло, не пересушивая воздух, как другие системы отопления
  • Недостаток : Котельные системы нельзя комбинировать с кондиционированием для круглогодичной системы ОВКВ

3. Тепловой насос

Тепловые насосы представляют собой новейшую технологию систем домашнего отопления. Они используют систему, аналогичную кондиционеру, извлекая тепло из воздуха и доставляя его в дом через внутренний кондиционер.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Популярная система теплового насоса известна как мини-сплит-система или система отопления без воздуховодов.

В этой системе используется небольшой наружный компрессорный агрегат и внутренние кондиционеры, которые можно разместить в разных комнатах по всему дому. Они могут быть гибким дополнением, поскольку их можно переключать в режим кондиционирования воздуха в летние месяцы.

  • Источник топлива
    : Электричество или природный газ
  • Преимущество : Нет необходимости в воздуховодах, а настенные блоки позволяют точно контролировать температуру в каждой комнате
  • Недостаток : Неэффективен в холодном климате

4. Встраиваемые в пол излучатели

Излучающие системы обеспечивают равномерное тепло по всему дому. В большинстве напольных излучающих систем используются пластиковые водопроводные трубы внутри полов из бетонных плит или прикрепленные к нижней части деревянных полов.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Они очень тихие по сравнению с другими домашними системами отопления. Существуют также системы напольного лучистого отопления, которые используют электропроводку для работы с керамической или каменной плиткой.

Несмотря на то, что они медленно нагреваются и приспосабливаются к изменениям температуры, встраиваемые в пол излучающие системы энергоэффективны и обеспечивают теплый комфорт в каждом дюйме дома.

  • Источники топлива : Природный газ, пропан, электричество или солнечные системы горячего водоснабжения
  • Преимущество : Излучающие системы обеспечивают стабильное, равномерное и комфортное тепло по всему дому
  • Недостаток : Если возникают проблемы с техническим обслуживанием, доступ к скрытой системе трубопроводов затруднен, и может потребоваться снос пола

5. Электрическое сопротивление

Системы электрического сопротивления или электронагреватели не используются в качестве основной системы отопления дома из-за высокой стоимости электроэнергии.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Тем не менее, они являются хорошей системой дополнительного отопления для домашних офисов, подвалов, сезонных помещений и домов без других систем отопления.

Электронагреватели просты в установке и относительно недороги. Как правило, они переносные, поэтому их легко переносить из комнаты в комнату. Они также не имеют движущихся частей, практически не требуют технического обслуживания, воздуховодов, воздуховодов или любого другого оборудования.

  • Источник топлива : Электроэнергия
  • Преимущество : Системы электрического сопротивления невероятно универсальны и могут быть установлены практически в любом месте
  • Недостаток : Они потребляют много электроэнергии и могут значительно увеличить счета за электроэнергию

6. Нагреватель плинтуса

Системы обогрева плинтуса с горячей водой, также известные как водяные системы, представляют собой современную форму лучистого тепла, которая может быть очень эффективной.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж С помощью центрального котла эти системы нагревают воду, которая циркулирует по системе водопроводных труб к низкопрофильным плинтусным отопительным приборам. Это обновленные версии традиционной вертикальной радиаторной системы. Они помогают нагретому воздуху подниматься от плинтуса, а холодный воздух направляется к блоку для обогрева.

  • Источник топлива : природный газ, пропан, мазут или электричество
  • Преимущество : Гидравлические системы обеспечивают точный контроль температуры
  • Недостаток : Котел и системы горячего водоснабжения нельзя комбинировать с системами кондиционирования воздуха

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от лучших местных подрядчиков по ОВКВ

Выберите штат, чтобы начать работу с бесплатной сметой без обязательств

Найти подрядчика по ОВиК

7. Электрический обогреватель

Электрические обогреватели, также известные как переносные или съемные обогреватели, могут быть доступными для домовладельцев, которые не живут в холодную погоду. Это отличные временные решения, которые могут обеспечить целенаправленное и контролируемое нагревание в течение нескольких минут после подключения к источнику электроэнергии.

Электрические обогреватели заполнены маслом и преобразуют электрический ток непосредственно в тепло подобно тому, как работает тостер. Некоторые современные электрические обогреватели также имеют охлаждающие вентиляторы, которые можно использовать в теплые дни, что делает их отличным выбором для квартир-студий, домашних офисов, подвалов и небольших комнат.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

  • Источник топлива : Электроэнергия
  • Преимущество : Эти системы обогрева могут предложить мгновенный источник тепла
  • Недостаток : Их системы не обогревают всю комнату или дом

8. Активное солнечное отопление

Более современная система домашнего отопления, активное солнечное отопление, использует солнечную энергию для нагрева жидкости и передает солнечное тепло непосредственно во внутреннее пространство или в систему хранения для последующего использования. Они обычно дополняются системами лучистого отопления, котлами или тепловыми насосами. Но активные системы солнечного отопления могут распределять тепло с помощью лучистого пола, плинтусов с горячей водой или центральной системы принудительной вентиляции.

К сожалению, активные солнечные системы по-прежнему зависят от других домашних систем отопления, чтобы обеспечить 100% эффективность.

  • Источник топлива : Солнечная энергия
  • Преимущество : Более экологичный подход к отоплению дома
  • Недостаток : Активные солнечные системы по-прежнему полагаются на традиционные системы отопления для работы

9.

Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Гибридное отопление

Гибридные системы отопления дома сочетают в себе энергоэффективность системы теплового насоса с мощностью газовой печи. Большую часть времени тепловой насос работает на полной мощности для обогрева дома. Затем, в экстремальных погодных условиях, печь дополнит систему для достижения желаемых температур.

Поскольку обе системы дополняют друг друга, каждая из них подвергается значительно меньшей нагрузке, что означает меньшее количество ремонтов и замен.

  • Источник топлива : природный газ и электричество
  • Преимущество : Гибридные системы предлагают комплексное решение для обогрева, работающее при экстремальных температурах
  • Недостаток : Система теплового насоса требует регулярного технического обслуживания и сервисной проверки раз в два года

10. Печь с гравитационным воздухом

Современный вариант традиционной системы печного отопления, воздухонагреватели самотечные распределяют воздух по воздуховодам.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж Однако вместо того, чтобы нагнетать воздух через воздуходувку, системы печей с гравитационным воздухом позволяют теплому воздуху подниматься, а холодному опускаться. Печь в подвале нагревает воздух, который через двери поднимается в помещения, а холодный воздух возвращается в топку по другой системе воздуховодов возврата холодного воздуха.

  • Источник топлива : природный газ, пропан, нефть или электричество
  • Преимущество : Эта система практически не имеет движущихся частей, поэтому требует минимального обслуживания
  • Недостаток : Для регулировки температуры требуется время, поскольку система работает на простых конвекционных потоках

Bottom Line

Понимание многих типов домашних систем отопления позволит вам принять наилучшее решение о том, как обогреть ваш дом, или решить, какую систему вы предпочтете при поиске дома. Знание того, какая система лучше всего подходит для вас, может помочь вам сэкономить время и деньги в будущем.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от лучших подрядчиков по отоплению и охлаждению

Бесплатно, оценки без обязательств

Найти подрядчика


Комплекты для установки лучистого тепла «Сделай сам» Сделай сам

Сделай сам — сделай сам — с помощью комплекта для установки Radiantec ИЗЛУЧАЮЩЕЕ ТЕПЛО ПО РАЗУМНОЙ ЦЕНЕ.


Это то, что вы можете СДЕЛАТЬ САМИ (DIY), СВОИМИ ИНСТРУМЕНТАМИ И СВОИМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла является одним из лучших проектов по благоустройству дома, которые вы когда-либо делали.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж

ЭТО ТО, ЧТО СИЯНИЕ ДОБАВИТ В ВАШ ДОМ.

  • Новый уровень комфорта и эффективности . Комфорт – это всегда приятно, а энергоэффективность становится все более важной с каждым днем.
  • Значительно улучшенное здоровье . Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы разносят по дому грязь, пыль, микробы, вирусы, аллергены и перхоть домашних животных всю зиму. Легко понять, почему люди болеет зимой. Конструкция вашей системы отопления является очень важным фактором .
  • Положительный вклад в защиту окружающей среды . Вы можете сделать что-то прямо, своими руками, чтобы сделать мир лучше для следующего поколения.
  • Ценная энергетическая система за небольшую часть стоимости, которую должны платить другие. Купить напрямую у производителя без посредников. Вы будете контролировать проект от начала до конца.
  • Последние достижения в области энергоэффективных технологий.Отопительная система в частном доме своими руками: Отопление частного дома своими руками: схемы, виды, монтаж
  • Повышенная стоимость вашего дома при перепродаже.
  • Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
  • Рост гордости за свой дом и за себя.
  • Щелкните здесь для получения дополнительной информации о преимуществах лучистого тепла.

СЛИШКОМ МНОГИЕ ЛЮДИ СЛЫШАЛИ, ЧТО ИЗЛУЧАЮЩЕЕ ТЕПЛО ЭТО


РОСКОШЬ, КОТОРАЯ НЕ ДОСТУПНА ДЛЯ БОЛЬШИНСТВА ЛЮДЕЙ.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ПРАВДОЙ.

Вы можете использовать свои собственные инструменты, собственный труд и простые установочные пакеты от Radiantec и получить ценное дополнение к вашему дому примерно за вдвое дешевле .

Щелкните здесь, чтобы просмотреть установочные пакеты и узнать, как такие люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнять работу быстрее и экономичнее.

ВОТ КАК НАЧАТЬ!
