Как изготовить ролики для откатных ворот своими руками

Именно подробные отчеты и материалы помогут изготовить механизмы и материалы для откатных ворот качественно своими руками. Для этой цели заходим в интернет, находим любой хороший сайт и читаем статьи, смотрим видео, чертеж, как должны быть сделаны роликовая система и механизмы для открытия и закрытия. Также можно посоветовать наборы необходимых материалов и инструментов.

Именно так вы можете сделать качественную работу своими руками. Для каретки потребуется огромная пластина из металла. Берем сварку и материалы для крепежа и привариваем к ней ролики. Зачастую это опора различной формы, к которой крепят колесики роликов. Сколько должно быть колес, какого размера, вы сами должны рассчитать исходя из размера и веса.

О комплекте роликов

Стандартный комплект включает в себя каретку с роликовыми колесами, подходящими по размеру. Если конструкция системы больше и тяжелее стандартной, то и опора берется сильнее.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками

Придется устанавливать своими руками больше колесиков роликов. Роликовая система также разная у каждого типа откатных ворот.

  1. У консольного типа – четыре пары колес. Мы об это уже упоминали. Их нужно устанавливать своими руками на фундамент прямо на заложенный широкий швеллер. Второй вариант – берется специальная регулирующая опора, толстая стальная металлическая пластина, к которой прикреплены ролики для откатных ворот.
  2. У подвесного типа есть 3-4 пары роликов, установленных на подшипники. Установка таких кареток может производиться на верхнее полотно, которое подвешивается при их помощи к верхней направляющей рельсе. Часто блоки с роликами закрепляют именно на верхней рамной балке, в центральной и крайних частях. Чтобы подробнее представлять картину, вам понадобится чертеж. Далее берем рельсу и привариваем ее в верхней части полотна, навешиваем на самодельные подшипники с роликами, что обеспечит бесшумное и быстрое перемещение.
  3. Ролики для откатных ворот с нижней рельсой предусматривают два блока.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками Берем чертеж и изучаем подробности. Тут нужно наличие особо прочных роликов, напоминающие классические колеса транспорта ЖД. Благодаря такой конструкции ролики – это не только двигательный элемент, но и опора.

Ролики в качестве опоры

Для любого типа конструкций – консольных либо верхних и нижних откатных, ролики являются не просто движущей силой, но и опорой. Зачастую у всех типов конструкций присутствует более двух пар колесиков, а также еще дополнительные. Их крепят в нижней части полотна для удержания мощной конструкции гаражных ворот.

Но главная часть, принимающая на себя весь вес – это пара кареток. Чертеж такой сложной конструкции тяжело составить своими силами, поэтому рекомендуем обратиться к профессиональному инженеру!

Для опоры с несущей тележкой нужен особо прочный вид стали – черный, или оцинкованный. Поверхности роликовых колес должны быть защищены специальным покрытием, его тоже следует аккуратно нанести, чтобы механизм работал плавно.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками Именно таким методом мы получаем мощную каретку, которая принимает на себя весь груз, равномерно распределяемый на всю конструкцию.

Чтобы конструкция была многофункциональной, работоспособной, износостойкой и безотказной, к роликовым колесам следует отнестись с особым вниманием. Если вы хотите, чтобы ворота имели качественную опору, рекомендуем приобретать готовые заводские модели, которые потом достаточно лишь установить собственноручно. Покупайте только фирменную продукцию от европейских и отечественных брендов – изготовителей.

Опоры для консольного типа

Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками
В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

Как сделать ролики для откатных ворот своими руками: чертежи, размеры роликов

Главная » Крупные конструкции

На чтение 6 мин Просмотров 3.8к. Опубликовано Обновлено

Современный вариант ворот – конструкция с откатным механизмом. Такая створка не распахивается, а смещается вдоль ограждения. Это удобное и экономичное решение на участках, где для распахивания нет пространства снаружи и во дворе дома.

Содержание

  1. Особенности конструкции и принцип действия
  2. Преимущества и недостатки сдвижных ворот
  3. Выбор деталей для механизма отката
  4. Как выбрать комплектующие
  5. Ролики для открытия ворот своими руками
  6. Сборка ворот на роликах

Особенности конструкции и принцип действия

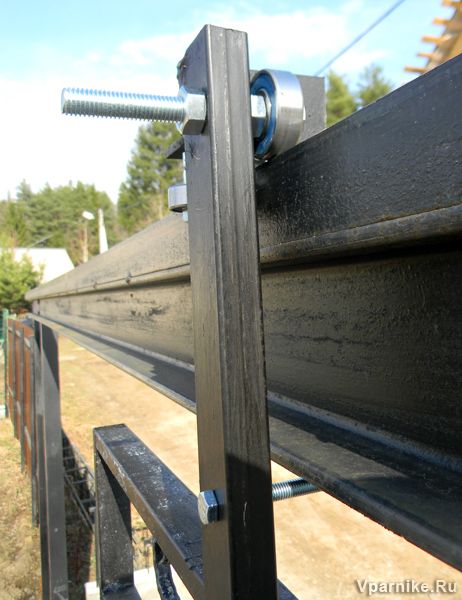

Роликовый механизм для откатных ворот можно сделать из подручных материалов

Такие ворота в абсолютном большинстве случаев состоят только из одной створки.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками При открывании она смещается в сторону вдоль ограды. Перемещается полотно по направляющим, средством движения выступают ролики.

В зависимости от вида направляющих и роликов различают 3 варианта конструкции:

  • Рельсовые – ворота опираются на ролики. Перемещение осуществляется по рельсу, вмонтированном в фундамент или покрытие площадки. Движению автомобиля рельса не мешает, так как практически не возвышается над землей. Вертикальное положение створки поддерживается за счет кронштейна с роликом бокового качения. Главный недостаток такого решения – необходимость в частой чистке рельсы. Она лежит ниже земли и очень быстро загрязняется.
  • Подвесные – створка подвешивается на верхних роликах. Смещение производится по верхней балке с направляющей. Такое полотно не касается земли. Однако балка ограничивает проезд под ней, поэтому, например, обустраивать подвесные створки, если предполагается проезд грузового транспорта или микроавтобусов, нельзя.
  • Консольные – в такой модели створка подвешивается, но не на верхнюю балку, а на специальную усиленную конструкцию.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками Створка в этом случае длиннее проема в 1,5 раза и этот «запас» выступает противовесом подвешенной части. Он удерживается на роликах и вдвигается по направляющей, смонтированной сбоку проема. В вертикальном положении полотно удерживает верхний кронштейн с роликами.

Проще всего обустроить обычные рельсовые ворота. Однако наиболее практичными считаются консольные: они не касаются земли, рельс, установленный на фундамент забора, не загрязняется, проезд ничем не ограничен.

Рельсовый механизм периодически необходимо чистить от грязи, чтобы не заедал

У откатных ворот множество достоинств:

  • Створка смещается в сторону, а не распахивается.
  • Возможен въезд под любым углом, поскольку машине не мешают створки.
  • При сильном ветре или снегопаде ворота открыть также просто, как и в ясную погоду.
  • Для автоматизации ворот нужен только 1 электропривод, а не 2, как для распашных.
  • Исключается возможность повреждения автомобиля при ударе створкой.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками
  • Не нужно ставить упоры по центру ворот, как при распашных.

Недостатки тоже есть:

  • Конструкция заметно дороже, чем распашная, особенно если это консольная модель.
  • Монтаж ворот занимает больше времени и дороже.
  • Направляющие, особенно в рельсовых моделях нужно часто чистить.

Материал изготовления не ограничен.

Выбор деталей для механизма отката

Детали для откатного механизма ворот

Для сдвижных ворот потребуется:

  • Швеллер – служит направляющей для рельсовых моделей.
  • Профиль – П-образная конструкция, которую ставят на нижний край полотна и вставляют в нее ролики.
  • Роликовые опоры – пластины, на которые монтируют подшипники.
  • Каретки – собственно роликовый механизм. Он воспринимает всю нагрузку от веса створки и при ее смещении.
  • Поддерживающие – ролики бокового качения. Они крепятся на опорные столбы и предназначены для уменьшения колебаний.
  • Уловители – фиксируют полотно в крайних положениях и не дают створке выкатиться из направляющей.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками
  • Накатной ролик – вторая деталь фиксатора. Он как бы накатывается на уловитель и останавливает движение.

Ворота можно оборудовать электроприводом. В этом случае потребуется двигатель, автоматика и пульт.

Как выбрать комплектующие

Ролики должны соответствовать весу ворот

Ролики для откатных ворот своими руками или покупные должны удовлетворять ряд требований:

  • Роликовый механизм выбирают по весу конструкции. В противном случае он быстро выйдет из строя.
  • Рекомендуемое количество – 5, один из которых поперечный – предотвращает раскачивание полотна. 4 колесика распределяют нагрузку. Даже если установить на створку 8 роликов, опираться она будет только на 4. Важно правильно подобрать количество, а не размер.
  • Важно подобрать поддерживающие кронштейны с удобным креплением и возможностью регулировки. В этом случае их эффективность не зависит от расстояния между опорами.
  • Накатной ролик должен быть металлическим.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками Пластиковый слишком легко и быстро изнашивается.
  • Несущую балку тоже выбирают по весу. Если масса ворот меньше 800 кг, берут балку со стенками толщиной в 4 мм. Если вес больше – в 5–6 мм.

Электропривод подбирают по мощности.

Ролики для открытия ворот своими руками

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

  • комплектующие для фурнитуры;
  • опорные трубы;
  • электродрель;
  • стальные уголки;
  • гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

На форумах можно найти фото и схемы, используя которые можно сделать колесики самодельные. Однако по качеству они чаще уступают покупным. Кроме того, изготовление кареток занимает много времени.

Сборка ворот на роликах

Сборка роликовых ворот

Начинают работы после установок опорных боковых столбов и изготовления полотна.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками Собирают ролики по инструкции. В большинстве случаев это готовая деталь.

  1. К нижнему краю рамы створки приваривают направляющую.
  2. Колеса вставляют в паз профиля и закрепляют, равномерно размещая по длине полотна. Прежде чем закрепить их намертво, полотно вставляют в швеллер и проверяют, насколько свободно двигается створка.
  3. В верхней части опорных столбов высверливают отверстия и ставят кронштейн, а на него приваривают поддерживающий ролик. Он снижает вибрацию и раскачивание полотна при движении.
  4. Устанавливают накатывающий ролик. На конец швеллера крепят заглушки.
  5. В крайних допустимых положениях створки монтируют нижние уловители. Можно продублировать их верхними, но последние призваны, скорее, обеспечить более плавный ход, чем ограничить его.
  6. Полотно устанавливают в паз балки и проверяют вертикальность положения и плавность хода. При затруднениях положение полотна корректируют, изменяя положение колесиков. Для этого используют гаечный ключ.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками

Монтаж раздвижных ворот довольно сложен. Функциональность их сильно зависит от качества фурнитуры и от правильности ее установки, так что эту работу нужно делать тщательно.

Популярный материал:

Баня на даче своими руками: как сделать фундамент, установка стен, обустройство крыши и пола
Сварка ворот из профильной трубы для частного дома: подготовка забора, чертежей и схем с размерами
Как установить пластиковое окно в деревянном доме правильно: обсадка, крепление, откосы
Печь для бани с баком для воды: как выбрать, подключение, отделка потолка кирпичом
Укладка плитки на пол в вартире: в туалете, ванной, под дверью и даже на лестнице
Изготовление фонтана без насоса: завод скважины, расчет системы, как подключить давление

Рулонные ворота 100$

Опубликовано 22 декабря 2018 г.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками

Мы не смогли найти ни одной хорошей статьи по сборке откатных ворот своими руками. Мы собрали различную информацию и заполнили недостающие звенья, чтобы создать единственные в своем роде вращающиеся ворота.

Необходимые вещи:

  1. Алеко V-трек

  2. Ролики с V-образными канавками

    В зависимости от размера ваших ворот вам может понадобиться 2 пары.

  3. Направляющие двери амбара

    Нанесите WD-40, чтобы избежать коррозии

  4. 2 дюйма или 2 1 4 дюймовых анкеров для бетона

    Попробуйте home depot для бетонных анкеров Tapcon, 2 дюйма или больше, чем это работает лучше всего.

  5. Аренда бура по бетону

    Я одолжил бетонную дрель у очень дружелюбного соседа.

  6. Готовая смесь Бетон для плит

Пошаговые инструкции

Шаг 1:

Убедитесь, что у вас есть опорная стойка забора.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками Расстояние от 2 до 3 футов вместо обычных 6 футов.

В нашем случае, когда мы планировали размещение столба забора. У нас было 2 столба забора на расстоянии 2 футов друг от друга, чтобы поддерживать и направлять откатные ворота.

Шаг 2:

Соберите раму ворот

Шаг 3:

Равномерно расположите ролики с V-образными канавками

Шаг 4:

Поместите v-образную направляющую и измерьте длину мини-траншеи глубиной 6 x 4 дюйма Также где разместить верхние направляющие для ворот

Шаг 5:

На основе шага 4 добавьте направляющие двери амбара к стойке

Шаг 6:

Добавьте поддерживающую деревянную конструкцию и добавьте дюйм гравия на дно мини-траншеи

Шаг 7:

Следуйте инструкциям по добавлению воды в бетон и заливке бетона.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками

Шаг 7:

Выровняйте бетон, я использовал деревянную плиту и направляющую.

Шаг 8:

Просверлите 2 отверстия с каждой стороны на расстоянии 1 фута от конца. И еще 2 отверстия по центру.

После того, как вы просверлите отверстия на v-образной направляющей. Поместите его поверх бетона и отметьте место. Просверлите отверстия в бетоне с помощью сверла по бетону. Убедитесь, что вы следуете инструкциям, указанным на бетонном анкере для размера сверла.

ПРИМЕЧАНИЕ: убедитесь, что вы выбрали правильное сверло как для сверления отверстий на V-образной направляющей, так и для отверстий в бетоне. Я нашел это сложной задачей

Шаг 9:

Проверьте это

Шаг 10:

Отделка кедровыми досками, ручки снаружи и внутри

Фурнитура для скользящих ворот, направляющие ролики, улавливатели ворот, колеса с V-образными канавками, цепь, колесные коробки, фурнитура для консольных ворот, фурнитура для потолочных амбарных дверей

Gate Depot имеет широкий ассортимент оборудования для скользящих ворот  , включая цепь, болты натяжителя цепи, направляющие в сборе, направляющие ролики, улавливатели ворот, точки швартовки, V-образные направляющие, упоры V-образных направляющих, колеса с V-образными канавками, колесные коробки, крепления пластины, колеса для трубчатых направляющих, нейлоновые консольные ролики, консольные направляющие и каретки в сборе.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками Мы предлагаем продукцию от Duraget, DoorKing, Eagle, Liftmaster, Ramset, Locinox, Lockey и Communelo. Если вы ищете замки для ворот, вам нужно вернуться на одну страницу назад и щелкнуть категорию замков для ворот. Вся наша фурнитура для раздвижных ворот разработана специально для автомобильного движения, для пешеходных или садовых ворот, единственный вариант, который у нас есть, — это фурнитура для дверей сарая и подъемных ворот, которую также можно найти на одной странице в категории «Оборудование для подвесных/амбарных дверей».

 Наиболее распространенный способ  установки шиберных затворов — это использование колес с V-образной направляющей и V-образными канавками. Вы можете взглянуть на нашу схему скользящих затворов. В основании опорных столбов зальете бетонный фундамент в два раза шире ворот. На этот бетонный фундамент вы установите V-образный профиль, по которому будут катиться ворота. Сами ворота будут иметь колесные коробки, приваренные или прикрученные к нижней части, чтобы вы могли установить колеса с V-образными канавками на днище.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками Двух колес достаточно для ворот длиной до 20 футов. К опорной стойке, ближайшей к оператору, будет прикреплен набор направляющих роликов, которые удерживают ворота в вертикальном положении, позволяя им свободно скользить вперед и назад. На опорной стойке на дальней стороне проезжей части будет установлена ​​защелка ворот или точка швартовки, которая удерживает ворота в безопасности, когда они полностью закрыты. Задняя часть ворот будет иметь удлинители, приваренные или прикрученные болтами к верхней и нижней части ворот, чтобы верхняя часть оставалась внутри направляющих роликов, а нижняя цепь направлялась к задней части привода ворот. Цепь будет прикреплена к воротам с помощью набора цепных скоб и болтов натяжителя. В задней части дорожки вы установите стопор скользящих ворот, чтобы ворота не съехали с дорожки в случае выхода из строя концевого выключателя.

Консольное оборудование обычно используется для цепных ворот или в заснеженных районах, где ворота, движущиеся по рельсам, могут быть заблокированы.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками Ворота с цепным звеном будут иметь роликовое колесо ворот, расположенное спереди для обеспечения поддержки в закрытом положении, с набором из 4 трубчатых направляющих колес на заднем конце ворот, чтобы удерживать ворота на одной линии и обеспечивать поддержку в открытом положении. должность. Если вы строите более тяжелые стальные ворота на заказ, вам следует обратить внимание на оборудование для консольных ворот Communelo, распространяемое через Architectural Iron Design под торговой маркой Duragates. В этой системе используется консольная направляющая в форме буквы «С», приваренная к нижней части ворот с комплектом из 2 кареток, которые выдерживают полный вес ворот, когда они полностью выдвинуты в любом направлении. В верхней части ворот у вас есть набор направляющих роликов, удерживающих ворота в вертикальном положении так же, как ворота в стиле V-Track. Они также продают различные улавливатели и опорные чашки для любого конца ворот. Из-за большого разнообразия вариантов веса и длины нестандартных ворот важно правильно спроектировать фундамент и сами ворота, чтобы выдержать окончательный вес.Откатные ролики на ворота своими руками: Как изготовить ролики для откатных ворот своими руками
