Монтаж отопления в частном доме своими руками

Здесь вы узнаете:

Система отопления предполагает, что теплопотери сводятся к минимуму, а отдача тепла остается максимальной. Также нужно учитывать и количество затрачиваемых материалов, модель котла и тип батарей при проектировании системы. Чтобы самому выполнить такой проект, необязательно иметь соответствующую подготовку, достаточно знать некоторые правила, выполняя которые вы успешно сможете подготовить и выполнить монтаж отопления в частном доме своими руками.

Прежде чем покупать материалы и готовиться к работе, сначала определитесь, какой тип системы отопления будете использовать, выберите подходящий для нее котел и радиаторы. После необходимо составить проект и лишь потом переходить к приобретению материалов и монтажу.

ВАЖНО! В данной статье рассматривается система водяного отопления, в которую входят котел, трубы и радиаторы. Такая конструкция наиболее простая, надежная и менее затратная в эксплуатации. Система действует так: вода нагревается в котле, по трубам поступает в радиаторы, последние отдают полученное тепло в помещение. Остывшая жидкость по трубам (обратке) поступает снова в котел, и процесс повторяется.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.
Монтаж отопления своими руками – варианты подключения и выбор оборудования

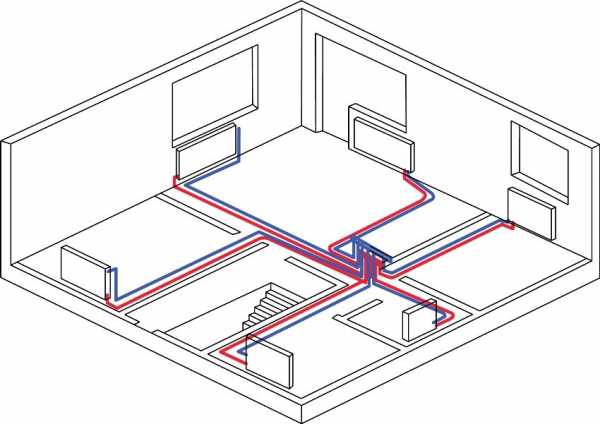

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Выбираем оборудование для отопления частного дома

Монтаж отопления своими руками – варианты подключения и выбор оборудования

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Составляем проект отопления

Чтобы провести отопление в частном доме своими руками, вам обязательно понадобится проект. Его нужно составлять в следующем порядке:

  1. Сначала сделайте эскиз дома.
  2. Затем проведите зонирование дома и определите степень комфортности каждого помещения.
  3. Вычислите теплопотери для всех комнат по отдельности.
  4. Спроектируйте размещение батарей в каждом помещении.
  5. Определите количество необходимых секций для каждого радиатора.
  6. Выберите схему отопления.
  7. Рассчитайте мощность котла, необходимое количество материалов (метраж труб, количество тройников, вентилей, автоматики и прочее).

Проблем с эскизом дома возникнуть не должно, поэтому переходим сразу к зонам комфортности.

ВАЖНО! Сделать весь объем работы самостоятельно крайне сложно, поэтому рекомендуем узнать расценки на монтаж отопления частного дома в различных фирмах. Так, вам будет проще сориентироваться, какую работу можно отдать мастерам, а какую лучше выполнить самому.

Зонируем помещения

Грамотное распределение тепла позволит вам не только чувствовать себя комфортно дома, но и может сэкономить некоторые средства. Итак, какую же температуру лучше выдерживать в разных помещениях:

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Правильно планируйте тепловые зоны вашего дома для комфортного проживания в нем.

  1. Общая температура комфорта должна быть в пределах 20-24 градусов
    .
  2. Для спальни лучше чуть повысить температуру и установить ее в рамках 22-25 градусов.
  3. Для ванной комнаты, санузла, гостевой и комнат, где вы находитесь большую часть времени, диапазон температур составит от 21 до 24 градусов.
  4. Для столовой, кухни, рабочего кабинета температуру лучше снизить до 18-22 градусов.
  5. Для прихожей, гаража и проходной зоны можно установить предел в 12 градусов.

Подсчитываем теплопотери

Расчет можно упростить, не учитывая внутренний теплообмен между комнатами. При подсчетах важно определить количество наружных стен и углов, именно там идут наибольшие потери. Величину потерь можно высчитать, взяв данные из нижеприведенной таблицы и умножив их на толщину стены.

По тепловому сопротивлению
Материал и толщина стенRt
Кирпичная стена толщиной в 3 кирпича (79 см)0,592
Кирпичная стена толщиной в 2,5 кирпича (67 см)0,502
Кирпичная стена толщиной в 2 кирпича (54 см)0,405
Кирпичная стенатолщиной в 1 кирпич (25 см)0,187
Сруб из бревен диаметр 25 см0,55
Сруб из бревен диаметр 20 см0,44
Сруб из бруса толщиной 20 см0,806
Сруб из бруса толщиной 10 см0,353
Каркасная стена(доска+минвата+доска) 20 см0,703
Стена из пенобетона 20 см0,476
Стена из пенобетона 30 см0,709
Штукатурка 2-3 см0,035
Потолочное (чердачное) перекрытие1,43
Деревянные полы1,85
Двойные деревянные двери0,21
По приведенным теплопотерям

Удельные теплопотери элементов ограждения здания (на 1 м2 по внутреннему контуру стен) в зависимости от средней температуры самой холодной недели в году

Характеристики огражденияНаружная температура, °CТепловые потери, Вт/м2
Окно с двойным остекление-24117
-26126
-28131
-30135
Сплошные деревянные двери (двойные)-24204
-26219
-28228
-30234
Чердачное перекрытие-2430
-2633
-2834
-3035
Деревянные полы над подвалом-2422
-2625
-2826
-3026

ВАЖНО! Большое количество тепла уходит через окна.

Батареи

Выбор радиаторов очень важен. От этого зависит не только долговечность системы отопления, но и градусы тепла в вашем доме. Существует всего 4 типа батарей:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.
Монтаж отопления своими руками – варианты подключения и выбор оборудования

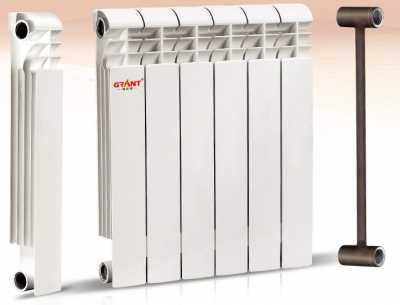

Биметаллические радиаторы состоят из крепких стальных труб и алюминиевой рубашки, хорошо отдающей тепло.

Лучше всего отдают тепло, дольше всех служат – чугунные радиаторы. Но их сложно устанавливать из-за значительного веса. Отличным выбором будут биметаллические батареи. Они долговечны, хорошо отдают тепло, но стоят дороже, чем другие варианты. Алюминиевые и стальные лучше не устанавливать, так как алюминий недолговечный, а сталь не сможет справиться с нагревом комнат в лютый мороз.

Чтобы правильно рассчитать количество секций радиатора на комнату, вам необходимо число теплопотерь умножить на 1,2 (коэффициент запаса) и поделить на тепловую мощность секции батареи. Округлять значение нужно в большую сторону.

На заметку! Альтернативный вариант. Чтобы не затруднять себя подсчетами, вы можете высчитать количество секций так: на каждые 2 кв. м комнаты (при высоте потолка до 3 м) нужна одна секция. Если теплопотери высокие, то возьмите пару-тройку секций про запас.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Принцип работы "экрана" для батареи.

Батареи лучше устанавливать под окном. Такой ход несколько снизит теплопотери через оконный проем. Но в этом случае батарея будет отдавать часть своего тепла стене, что вам совсем не нужно. Поэтому

мы рекомендуем на стенку, где установлен радиатор, монтировать "экран". Выполняется он обычно из фольги и служит отражателем тепла. Теплый поток отражается и возвращается в помещение, нагревая при этом воздух, а не стену.

После всех подсчетов вам необходимо выбрать схему отопления, о которой уже говорилось ранее. Наш выбор неизменен – мы рекомендуем двухтрубную.

Расчет мощности котла

Стоит отметить, что параметр мощности лучше брать с небольшим запасом, так вы обезопасите себя в сильный мороз. Нагревательный прибор спокойно справится с чрезвычайной ситуацией.

Чтобы рассчитать мощность, вам необходимо сложить мощности всех радиаторов (возможно и других приборов, которые будут питаться от котла), умножить эту величину на 1,4 (это коэффициент, учитывающий теплопотери на вентиляцию). Полученную цифру нужно разделить на коэффициент использования мощности и на КПД котла. После чего выбирайте котел из таблицы, который наиболее соответствует получившемуся значению.

Последние заготовки

Когда все расчеты сделаны, вам необходимо замерить все расстояния, чтобы купить нужное количество труб, тройников. Берите все с небольшим запасом. Покупайте котел, согласовывайте все необходимые документы, приобретайте радиаторы и прочие расходники.

Проводим монтаж отопления в частном доме

Монтаж отопления своими руками – варианты подключения и выбор оборудования

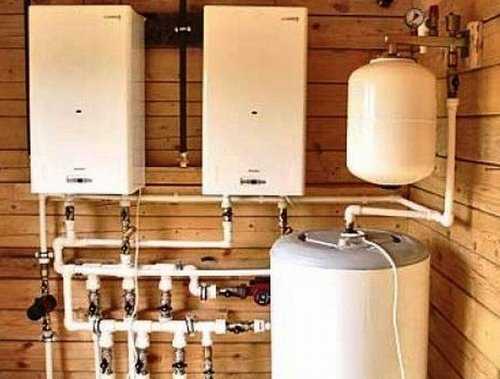

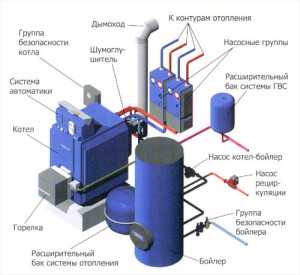

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

remont-system.ru

Отопление своими руками, видео, фото, монтаж и схема установки

При всем многообразии и достаточной сложности современных систем отопления, сложившаяся практика показывает, что создание обогрева собственными силами –  решаемая задача. Для ее успешного выполнения необходимо иметь навыки владения инструментом и знание работы системы, и тогда сделать отопление своими руками по силам каждому.

Что несет тепло в дом?

Его источником может быть печка или горящий камин, горячий воздух, поступающий по системе воздуховодов, или электрические нагреватели. За свое существование человечество придумало множество различных способов, позволяющих согреться в морозы, но по статистике, для обогрева дома чаще всего используется водяное отопление.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Водяное отопление уже давно является самым популярным

В этом нет ничего удивительного. Вода – прекрасный теплоноситель, она способна быстро аккумулировать тепло, а также быстро его отдавать, способна легко перетекать в нужное место под воздействием самых разных условий. Исходя из этого, стоит рассматривать возможность создания отопления своими руками применительно для систем водяного обогрева.

Откуда берется тепло?

Главным источником тепла служит отопительный котел. Пожалуй, во многом его правильный выбор обеспечивает будущий комфорт в холодные зимние дни и ночи, и поэтому отнестись к нему надо со всей возможной ответственностью. Вы должны дать ответ самому себе – а чем будем топить этот котел? Несмотря на все удобства, которые предоставляет самодельное отопление, не стоит забывать, что оно должно работать, а для этого печку надо топить.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Строение водяной системы отопления

Проще топить обычную печку, чем выбрать самый расчудесный котел, рассчитанный на недоступные или экзотические виды топлива, получится дешевле и хлопот меньше. Поэтому надо применять котел, использующий дешевое местное топливо, это позволит снизить затраты на отопление.

Сейчас есть изделия, ориентированные на любые горючие вещества, в том числе универсальные, способные работать на нескольких из них – угле, дровах, солярке, газе и т.д.

Следующей, не менее ответственной, задачей будет определение мощности котла. Дело в том, что если его мощности недостаточно для обогрева дома, то вы рискуете, как минимум, простудиться в зимнее время, а если она является избыточной, то это просто зря потраченные деньги. Поэтому, когда создается система отопления своими руками, выбирая котел, надо учитывать факторы, такие как:

  • наличие и количество окон;
  • географическое расположение дома;
  • материал, из которого изготовлен дом, и толщина стен;
  • наличие утепления и т.д.

Учет всех возможных факторов – сложная задача, но зачастую пользуются оценочным подходом, согласно которому для обогрева десяти кв.м. площади требуется один кВт тепловой мощности.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Соотношения площадей дома и мощностей котла

Зная отапливаемую площадь вашего дома, вы определите базовую мощность котла, а потом ее надо будет умножить на коэффициент, учитывающий географическое положение. Для этого используются такие значения на киловатт мощности:

  • от семи до девяти десятых для южных районов;
  • полтора для районов Центральной России;
  • от полутора до двух для Северных районов.

И полученное значение надо увеличить на двадцать пять процентов, если горячую воду планируется использовать для хозяйственных нужд. А теперь ещё одно увеличение на двадцать процентов (для повышения надежности работы котла и исключения его перегрузки) – и можете считать, что задачу, как сделать отопление своими руками, вы почти решили, во всяком случае, вы знаете, какой вам нужен для этого котел.

Рекомендуем к прочтению:

Монтаж отопления своими руками – варианты подключения и выбор оборудования

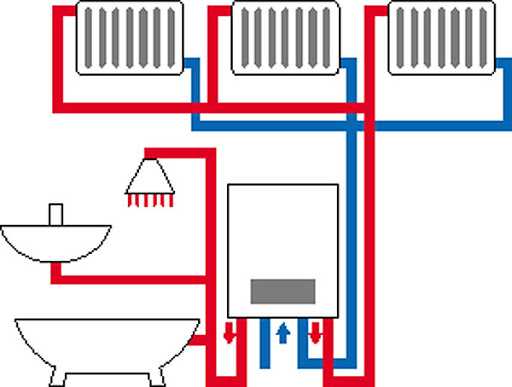

Двухконтурный котел, кроме отопления, также обеспечивает горячее водоснабжение

Основа всего – план

Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Детальный план отопления

Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.

После того, как выбрана мощность котла, радиаторов, пришла пора выбирать трубы. Наиболее востребованными и доступными по цене являются полипропиленовые и металлопластиковые. Конечно, если вы решите – проводим отопление своими руками несмотря ни на что, то можете использовать и другие типы труб, но остальные их виды либо устаревшие, требуют применения сварки и дополнительных затрат при эксплуатации (стальные), либо очень дорогие (медные).

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Металлопластиковые трубы

Как все отдельные детали превратить в систему отопления

После того, как определены все составные части системы, их необходимо собрать в единое целое. Поэтому, выполняя монтаж системы отопления своими руками, надо выбрать способ, каким это будет сделано. Их может быть несколько. Стоит отметить, что одним из отличий между ними будет способ циркуляции теплоносителя – естественный (гравитационный) или принудительный. Вариант, в качестве примера, как можно выполнить монтаж отопления своими руками, показан на фото:

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Система отопления с принудительной циркуляцией теплоносителя

1. При естественной циркуляции не нужны дополнительные устройства, она является наиболее простой и отличается полной автономностью, для ее работы не требуется даже источник электроснабжения. К недостаткам подобной системы стоит отнести небольшой размер обогреваемой площади и соблюдение ряда обязательных требований при ее монтаже.

Для осуществления принудительной циркуляции используется насос, осуществляющий прокачку воды.

Подобная организация работы обогрева считается универсальной и может быть рассчитана на обогрев любых площадей, но является более затратной. Обусловлено это необходимостью использовать оборудование и трубы, работающие при повышенном давлении, а значит и более дорогие, предохранительные клапаны, а также применять дополнительно насос и источник аварийного электропитания для его работы.

2. Кроме определения, как будет происходить циркуляция теплоносителя, должна быть определена схема, по которой будут соединены элементы будущей системы отопления. Она может быть двухтрубная или однотрубная. Последняя отличается тем, что вода проходит один радиатор за другим, в каждом из них отдавая часть тепла. Поэтому степень нагрева последнего из них  может оказаться ниже, чем первого. Кстати, такая система приведена на фотографии выше.

Рекомендуем к прочтению:

При двухтрубной схеме монтажа вода подается непосредственно в каждый радиатор от магистрали и также уходит в общую магистраль после прохождения через батарею.

3. Когда вами принято решение – делаем отопление своими руками, необходимо учесть еще одну особенность при выборе системы обогрева. Она может быть закрытой или открытой. В последнем случае теплоноситель с атмосферой контактирует, тогда как при использовании закрытой системы это исключено.

Дополнительно информацию о системе отопления предоставляет видео, поясняющее отдельные моменты выполнения этой работы своими силами

Порядок выполнения работ

В разных случаях проведение монтажа может иметь незначительные отличия, но общий порядок при этом сохраняется. Работу начинают с установки радиаторов. Их крепят к стене в предусмотренных местах, они должны висеть ровно и не качаться. Если батарея размещается под окном, то она должна располагаться по центру. Подачу воды рекомендуют делать снизу, отвод сверху, хотя это может быть выполнено и по-другому. Недопустимым считается вариант входа и выхода воды сверху, т.к. в этом случае низ не будет прогреваться.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Монтаж радиатора отопления

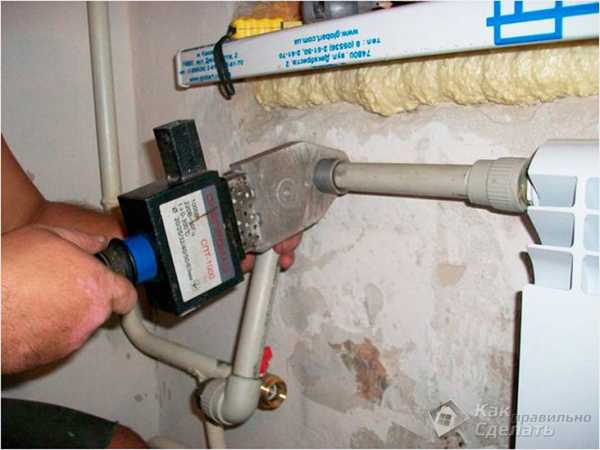

После установки радиаторов ставят фитинги. Для прокладки труб пробивают отверстия в стенах. В местах прохождения трубы с теплоносителем через стены можно установить дополнительно металлические трубы, которые будут защищать магистраль от внешних воздействий, и внутри которых она и пройдет. Магистраль прокладывают от того места, где расход больше, туда, где меньше.

После соединения всех радиаторов труба с теплоносителем подключается к котлу, если, конечно, имеется всего один контур обогрева. В противном случае надо ставить распределитель.

После монтажа труб, обеспечивающих подачу, прокладывается обратка и подключается насос. При проведении монтажных работ также ставятся необходимые краны и вентили, предусмотренные планом. На этом систему можно считать готовой, осталось ее заполнить водой, проверить на герметичность и испытать.

Выполнить отопление дома своими силами вполне возможно, только при этом необходимо правильно выбрать составные его части – определить мощность котла, радиаторов отопления, выбрать нужные трубы и решить, какое отопление  вы будете делать.

otoplenie-doma.org

Монтаж системы отопления частного дома своими руками: схема

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Отопить свой дом не так уж и сложно. Вот то, что потребуется для сооружения системы отопления частного дома своими руками: схема монтажа оборудования и коммуникаций, необходимое количество материалов, знания и полезные советы, предлагаемые далее.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Котельная в частном доме

Как устроить отопление частного дома своими руками: схемы различных вариантов

Уже на этапе проектирования, будущие владельцы должны определиться с выбором типа системы отопления для загородного дома, призванной согревать теплом домочадцев на протяжении многих лет. Он зависит от многих важных обстоятельств. Главными из них являются: наличие инженерных коммуникаций, подведенных к строительной площадке, стоимости того или иного ресурса в конкретной местности. По типу расположения источников тепла в помещении, все варианты можно разделить на:

  • точечные: печи, калориферы, газовые и электрические нагреватели;
  • распределенные: жидкостные радиаторы, связанные трубами.
Монтаж отопления своими руками – варианты подключения и выбор оборудования

Пример отопительной системы в двухэтажном доме

При наличии определенных знаний и умений можно создать любое из перечисленных отопление частного дома своими руками. Схемы с описанием можно без труда найти в сети, а с основными моментами монтажа необходимо ознакомиться заранее.

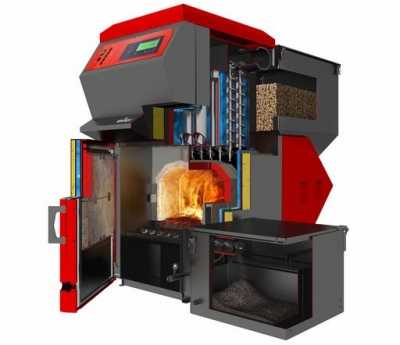

Твердотопливные источники тепла

По источнику энергии все обогревательные приборы можно поделить на: твердотопливные, на жидком топливе, газовые и электрические. К твердотопливным относят классические дровяные печи из металла или кирпича. Во многих местах они до сих пор исправно функционируют. Сегодня еще большое количество населенных мест не имеет газоснабжения, поэтому жители вынуждены делать выбор между обычной печью и электрическим котлом. Пока еще дрова стоят дешевле электроэнергии в пересчете на м² отапливаемого объема. К недостаткам такого варианта можно отнести наличие мусора в доме от дров, и необходимость дважды в день топить печи в зимний период.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Подключение одно- и двухтрубной системы отопления

Полезный совет! При невозможности устроить в доме более современное отопление, можно оптимизировать и использование печей. Для этого рекомендуется приобрести печь длительного горения и использовать ее как энергетический центр для питания жидкостной радиаторной системы отопления.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

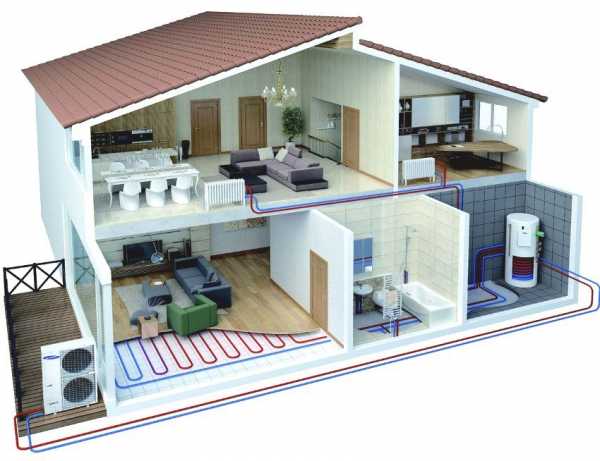

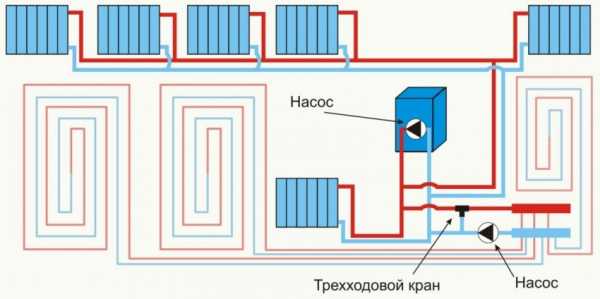

Отопление в доме с помощью теплых полов

Точечные газовые и электроприборы

Кроме прочего, можно устроить систему отопления частного дома своими руками, схема которой предусматривает только установку нескольких нагревательных приборов в разных комнатах. Имеются ввиду различные электрические или газовые нагреватели. Они могут быть конвекционного типа или инфракрасные. Первые предполагают распространение непосредственно тепла от нагретых элементов приборов посредством конвекции, а вторые излучают инфракрасные, невидимые человеческим глазом электромагнитные волны, которые способны вызывать ускорение движения молекул в окружающих предметах, чем способствуют выделению ими тепла. Эти приборы потребляют на 30% меньше электроэнергии.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Горячее водоснабжение и отопление частного дома

Проще всего создать такого типа отопление частного дома своими руками. Схемы, видео и инструкции к нагревательным приборам сможет понять каждый. Монтаж приборов такого типа не сложен. Прибор ставят в нужное место и включают в сеть. Сложность может возникнуть только с подключением газового нагревателя. Однако этот прибор не пользуется большой популярностью, так как не обладает достаточной мобильностью и стоит только в точке, куда выведен газопровод. Кроме того, в нем присутствует открытый огонь, что небезопасно для использования в жилых помещениях.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Схема отопления с использованием газового котла

Полезный совет! Калориферы, в отличии от обычных электронагревателей, подают горячий воздух от нагревательных элементов с помощью вентилятора, поэтому помещение нагревается значительно быстрее. При этом они, к сожалению, используют большое количество электроэнергии. Такие приборы рекомендуется использовать на дачах для быстрого нагрева в зимний период при нечастых посещениях.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Отопление дома с использованием твердого топлива

Точечные источники тепла не принято применять в роли основного отопления частного дома. Своими руками схему этой конструкции повторить не сложно, но она не отвечает всем предъявляемым к отоплению домов средних широт требованиям.

Полноценные жидкостные системы

Это самый популярный способ обеспечения теплом различных помещений, в том числе и жилых домов. Если в городских квартирах жидкий теплоноситель нагревается в центральных котельных и насосами перекачивается по всем квартирам, то в частном доме его нагревать нужно самостоятельно. Это можно делать с помощью любой энергии: электрической или выработанной за счет сгорания какого-либо топлива. Зачастую не имеет значения, какое топливо горит. Это могут быть дрова, сухие брикеты, газ или мазут. Для каждого из них существуют свои печи и котлы, некоторые из которых нормально функционируют на различных видах топлива.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Двухтрубная схема с принудительной циркуляцией и теплыми полами

Безусловно, можно построить такую систему отопления частного дома своими руками. Схема ее монтажа всегда примерно одинаковая:

  • печь или котел, установленные в специальном помещении или в санузле. Котлы могут быть электрическими или газовыми. Некоторые современные модели имеют два контура и автоматическую систему управления. Газовые варианты снабжены трубой для выхода из них продуктов сгорания. Они бывают с естественной тягой или с принудительным выхлопом. Все котлы различаются по мощности, от которой зависит способность обогрева той или иной площади. Внутри всех котлов имеются так называемые колосники или контуры из тонких трубок, по которым циркулирует жидкий теплоноситель. Им может быть вода, антифриз или техническое масло. Каждый контур имеет вход и выход;
Монтаж отопления своими руками – варианты подключения и выбор оборудования

Элементы и комплектующие отопительной системы частного дома

  • система радиаторов, имеющих соединения между собой с помощью труб последовательно или параллельно. Она подключена к контуру котла. Так как жидкость подвержена термическому расширению в значительной степени, то в системе всегда присутствует расширительный бачок, который может быть отдельным элементом или являться частью котла;
Монтаж отопления своими руками – варианты подключения и выбор оборудования

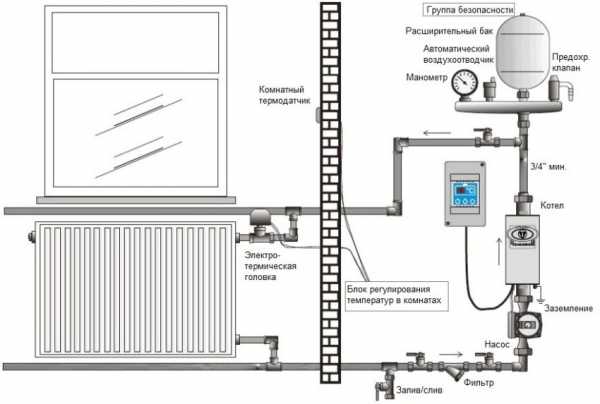

Схема обустройства отопления с помощью электрического котла

  • при отоплении больших площадей или домов с двумя и более этажами в систему монтируют центробежный насос, который заставляет жидкость интенсивно циркулировать по трубам и радиаторам, более эффективно осуществляя теплообмен с окружающим воздухом.

Зная основные принципы, можно приступить к созданию системы отопления частного дома своими руками. Схема ее была изложена выше, а с порядком монтажа можно ознакомиться далее.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

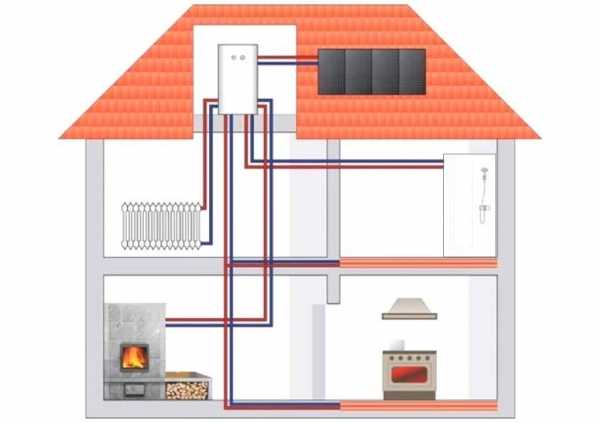

Схема комбинированной отопительной системы

Инструкция по организации системы отопления частного дома своими руками: схема устройства

Перед тем как приступить собственно к монтажу, необходимо рассчитать потребность в материалах. Сделать это можно только, если знать необходимую мощность котла и нормы распределения килокалорий от радиаторов. Чтобы рассчитать количество секций в радиаторах частного дома, необходимо знать, что на 1 м² необходимо 150 Вт мощности. Зная, что средняя мощность стандартной секции батареи составляет 15 Вт, можно посчитать количество секций для любой комнаты. Мощность самого котла должна превышать на 10% требуемую для отопления всего дома. Например, для нормальной работы котла по отоплению дома, площадью 100 м², необходимо, чтобы он имел мощность более 15 кВт.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Примеры однотрубных систем отопления с верхней разводкой и естественной циркуляцией теплоносителя

Продолжим инструкцию по сооружению отопления частного дома своими руками. Схемы, видео и нюансы различных вариантов этого процесса можно почитать здесь. В общих же чертах можно следовать следующему алгоритму:

  1. Местом для установки котла должно быть отдельное помещение, особенно если он газовый.
  2. В нужные места устанавливаем батареи с необходимым количеством секций.
  3. Соединяем их между собой одной или двумя трубами, в зависимости от выбранного варианта разводки. При этом следим за уровнем относительно горизонта.
  4. В обратную трубу устанавливаем расширительный бак, а в подачу центробежный насос если их нет в самой конструкции котла.
  5. Входящую и выходящую трубы приворачиваем к соответствующим патрубкам котла.
  6. Заполняем систему водой через расширитель или непосредственно из водопровода, если такая возможность предусмотрена в конструкции и запускаем котел.
Монтаж отопления своими руками – варианты подключения и выбор оборудования

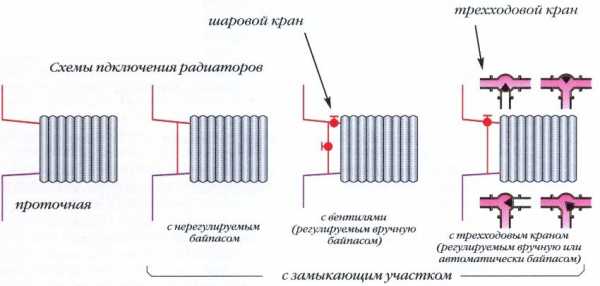

Подключение радиаторов через распределительный коллектор

Полезный совет! В верхней части батарей должны присутствовать сливные краны для стравливания воздуха. В противном случае заполнить систему полностью не удастся.

Существует много видов организации отопления в частном доме и способов его монтажа. Какой выбрать, каждый хозяин решает сам в соответствии с предпочтениями и экономическими соображениями.

Система отопления частного дома своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Монтаж труб отопления своими руками

Самостоятельный монтаж труб домашнего отопления довольно непростое дело, но вполне выполнимое. В основе работы лежит сварка отдельных участков трубы в целую систему отопления, подключение радиаторов и отопительного котла. Чтобы выполнить сварку металлических труб, вам придется воспользоваться услугами сварщика. Такая процедура сулит лишние расходы, а также дым и копоть от сварки в квартире. Ну а если вы решили выполнить монтаж труб отопления своими руками, используйте для работы полипропиленовые трубы.

Разводка трубопровода

Монтаж отопления своими руками – варианты подключения и выбор оборудованияСхема системы отопления

От правильной разводки трубопровода зависит работоспособность вашей системы отопления. Существуют различные схемы систем отопления, но выделяют две, самые популярные:

Система верхнего разлива воды очень выгодна своей независимостью от принудительной циркуляции воды. Нагретая в котле вода будет подниматься по трубе в верхнюю точку и по трубопроводу опускаться через радиаторы в нижнюю (обратную) трубу. С обратной трубы вода снова стекает в котел для подогрева. Для работы этой системы трубопровод монтируют по уровню. Надо, чтобы от выхода котла в сторону его входа, по всему трубопроводу был небольшой уклон для произвольной циркуляции воды.

Монтаж отопления своими руками – варианты подключения и выбор оборудованияСистема верхнего разлива воды

Выгодна такая система тем, что не требует установки насоса для циркуляции воды. Вы экономите на электричестве, а при его отключении отопительная система продолжает работать. Недостаток системы заключается лишь в ее неэстетичности. Верхняя труба применяется большего диаметра, чем в системе с нижним разливом. Такой трубопровод сложнее спрятать в стене. Кроме того, сэкономив на электричестве и приобретении насоса, вы переплатите за увеличенное потребление энергоносителя, применяемого для работы котла.

Система нижнего разлива воды позволяет применять пластиковые трубы малого диаметра. Циркуляцию воды в трубопроводе будет обеспечивать насос. Такой вид системы имеет большее КПД, чем рассмотренный выше.

Монтаж отопления своими руками – варианты подключения и выбор оборудованияСистема нижнего разлива воды

К достоинствам монтажа трубопровода относится укладка тонкой пластиковой трубы под полом здания и подключение к ней системы теплого пола. К радиатору из-под пола будут выходить два маленьких отрезка трубы для подключения. Минус данной системы состоит в ее зависимости от насоса. Отключили электроэнергию или сломался насос – системой отопления вы пользоваться не сможете.

Монтаж трубопровода

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Все работы начинайте с составления плана отопительной системы. Если вы решили выполнить монтаж отопления из полипропиленовых труб, потренируйтесь выполнять пайку соединений на ненужных кусках трубы. Это спасет вас от лишнего брака в работе. Исходя из составленного плана, приобретите необходимое количество полипропиленовых труб, фитинги, краны, паяльник.

  • В стенах и перекрытиях здания, где будет проходить трубопровод, пробейте перфоратором отверстия.
  • Ножницами для резки труб нарежьте необходимых размеров куски, на краях снимите маленькую фаску, для лучшего входа трубы в фитинг. На армированной трубе зачищаете край от фольги на расстоянии глубины фитинга. Армированная труба, покрытая сверху пластиком, в зачистке не нуждается.
  • Разогрейте паяльник и подготовьтесь к пайке. Рассчитайте так, чтобы большую часть пайки конструкции выполнить на столе. У стены должны остаться последние точки пайки для соединения всей конструкции. Такой способ монтажа облегчит вам работу, и вы не будете в неудобной позе с паяльником на полу паять каждый стык трубы.
  • Вставьте край трубы в насадку паяльника с одной стороны, и одновременно фитинг – с другой стороны. Прогрейте при температуре 260°C. Снимите заготовки с паяльника и соедините, вставив трубу в фитинг. Почувствовав упор стенки фитинга, не делайте больше давления на трубу. Иначе сдавленный край может уменьшить диаметр пропускного отверстия. Через пару секунд заготовки спаяются. Для пайки труб разного диаметра необходимо свое время, которое можно найти в этой таблице:

Монтаж отопления своими руками – варианты подключения и выбор оборудованияВремя для пайки труб разного диаметра

  • Выполнив пайку всех возможных участков на столе, уложите заготовки на свое постоянное место и закрепите трубы в специальных держателях. Далее вам придется спаять на весу все заготовки в единый трубопровод.
  • На следующем этапе приступайте к подключению к вашей системе радиаторов. На каждый вход и выход радиатора желательно установить шаровой кран. При выходе одного радиатора из строя, кранами можно будет отключить его, а вся система отопления будет продолжать свою работу. При установке кранов все резьбовые соединения уплотняйте ФУМ лентой. В кран вкрутите фитинг с переходом с резьбы на пластик и припаяйте к общей системе трубопровода. Но такой вид соединения будет неразъемным. Для замены радиатора вам придется перерезать трубу, а потом опять выполнять пайку. Чтобы избежать такой проблемы, установите между фитингом и краном разъемное соединение – американку.
  • Полностью готовую систему отопления продуйте компрессором, направив поток воздуха в верхнюю трубу – подачу. Воздух беспрепятственно должен пройти по всему трубопроводу и радиаторам и выйти в нижнюю трубу – обратку. Если воздух не проходит, значит, во время пайки вы сделали брак и запаяли проходное отверстие трубы. Тут уж ничего не поделаешь, придется местами резать трубопровод и искать бракованную пайку.
  • После успешного испытания подключите трубы к насосу и отопительному котлу. Имейте в виду, что котел должен располагаться в самой нижней точке от всей трубопроводной системы и отдельной комнате. Подключение делаете все теми же фитингами с переходом резьбы на пластик.
  • Закачайте в систему воду, стравите с радиаторов воздух и проверьте все соединения.

Монтаж отопления своими руками – варианты подключения и выбор оборудованияРазводка труб выполнена

После этого ваша система отопления готова к работе, можете включать насос и разжигать котел. А полипропиленовые трубы дадут вам гарантию качественной работы системы, минимум на 50 лет.

Видео

В этом видео специалист поделится своими знаниями и расскажет, как выполнить монтаж системы отопления дома своими руками:

kakpravilnosdelat.ru

схемы и особенности монтажа водяного отопления дома своими руками

Качественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.

Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.

Особенности монтажа водяной системы отопления

В первую очередь нужно понимать, что водяное отопление основано на законах физики — горячий теплоноситель поднимается, а остывшая вода стекает вниз. Проще говоря, теплоноситель будет циркулировать с большей интенсивностью при большей разнице температур жидкости, вытекающей из котла и водой, возвращающейся в прибор по трубам обратки. Оптимальным показателем является разница температуры 25° C. При этом для усиления такого эффекта используют определённые приёмы:
  • котёл должен размещаться в нижней точке отопительной системы приблизительно на 2-м ниже труб и радиаторов;
  • стояк, по которому циркулирует теплоноситель должен быть качественно утеплён;
  • длина труб водяного отопления дома с естественным способом циркуляции не должна превышать 30-м;
  • в одноэтажном доме схема отопления с естественной циркуляцией подразумевает размещение труб обратки под определённым углом;
  • исходя из общей протяжности труб отопительной системы, подбирается их диаметр: чем длиннее трубопровод, тем больше его диаметр.

Если рассматривать двухэтажные постройки, то схема водяной системы отопления дома подразумевает установку наноса. В противном случае качественно обогреть верхний этаж, не получиться.

Выбор отопительного устройства

Систему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог.

Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.

Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.

Схема однотрубного водяного отопления

Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.

Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

Схема двухтрубной отопительной системы

Двухтрубную отопительную систему сложно назвать лёгкой, особенно для самостоятельного воплощения. Такая схема отопления предусматривает отвод от котла сразу двух труб. При этом одна труба предназначена для подачи горячего теплоносителя к батареям, а другая для возврата остывшей воды назад в котёл. С виду это очень похоже на однотрубное отопление, но только радиаторы могут располагаться не последовательно, а в удобном для домовладельца порядке.

Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.

Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора. Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.

Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.

Особенности водяной отопительной системы

При выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя. При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:
  • естественный вариант отопления самый дешёвый;
  • такое оборудование не требует подключения к сети переменного тока;
  • в такой системе может использоваться любой отопительный котёл.

Если рассматривать её недостатки, то хочется выделить следующие проблемы:

  • низкий уровень КПД;
  • теплоноситель по батареям распределяется неравномерно;
  • в такой системе обязательно устанавливается расширительный бачок;
  • обязательное использование металлического трубопровода.

У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.

При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

  • Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
  • Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
  • От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
  • Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

  1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
  2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
  3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
  4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

  • отопительные батареи желательно располагать под подоконниками;
  • промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
  • все радиаторы во всех комнатах должны располагаться на одном уровне;
  • рёбра батарей всегда должны иметь вертикальное размещение;
  • в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Монтаж системы отопления своими руками

Фев 18/13

По большому счету монтаж системы отопления своими руками является довольно сложным и трудоемким процессом, требующим большого количества специализированных знаний и умений, не обладая которыми собрать эффективную и работоспособную систему отопления просто невозможно. Если речь, конечно, не идет о простенькой квартирной системе, которую принято называть индивидуальной – ее может осилить практически любой мыслящий человек, умеющий владеть современным электрическим инструментом.

Для этого достаточно знать небольшое количество информации и принцип монтажа, который мы рассмотрим в этой статье. И даже если вы для себя решите, что монтаж отопления своими руками для вас дело слишком сложное, то ознакомившись со всеми тонкостями и нюансами этого процесса, вы, по крайней мере, сможете проконтролировать правильность выполнения работ нанятыми вами специалистами.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Монтаж систем отопления фото

Весь процесс сборки индивидуальной системы отопления условно можно разделить на несколько этапов: прокладка магистральных трубопроводов, установка и подключение батарей к проложенным магистралям и установка котла отопления, предусматривающая его подключение к газопроводу и новенькой системе отопления. Монтаж котла – дело сложное и серьезное, и требует отдельной темы для разговора, именно поэтому в этой статье мы сосредоточимся исключительно на самой системе, а котел оставим на потом.

Монтаж систем отопления: установка отопительных приборов

Начнем, пожалуй, с них – так проще будет разобраться и понять устройство системы отопления. Произведя правильный расчет системы отопления, в частности, мощности необходимых радиаторов, и приобретя необходимое их количество, можно приступать к сборке и установке. И первым, чем необходимо заняться, так это их комплектацией – на каждый радиатор нужно установить футорные гайки (если конструкция батарей предусматривает их установку), заглушку и кран Маевского. На верхние подводки монтируемых радиаторов справа устанавливается кран Маевского, а слева – заглушка.

К двум нижним подводкам будут подключаться трубопроводы подачи и обратки отопления – их можно сразу снабдить регулирующим и отсекающим кранами (как правило, регулирующий кран устанавливается слева, а отсекающий справа). По большому счету, особой разницы, какой и где кран будет установлен, нет – главное делать одинаково на всех батареях.

Следующим этапом, который предусматривает монтаж радиаторов отопления, является их непосредственная установка. Батарея крепится под окном с помощью специальных кронштейнов. Очень важным моментом во всем этом процессе является правильно выдержать уровень установки – это влияет не только на эстетический фактор, но и на работоспособность батарей. Дело в том, что если вы повесите батареи с уклоном в сторону крана Маевского, то скапливающийся в них воздух практически невозможно будет выгнать. Как результат – полная или частичная неработоспособность батареи.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Монтаж радиаторов отопления фото

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Монтаж отопления своими руками фото

Прокладка магистральных трубопроводов

Когда монтаж батарей отопления закончен, можно приступать к прокладке магистральных труб и подключению к ним радиаторов. Не будем глубоко внедряться в используемый при монтаже материал (его разновидностей достаточно много), рассмотрим только основные принципы.

Итак, магистральные трубопроводы можно проложить двумя способами: открытым и закрытым. При закрытом способе прокладки трубопроводов понадобится организация специальных штроб в полу или внизу стены. Идеальным вариантом для монтажа скрытых трубопроводов является гипсокартон – если стены вашего жилья уже утеплены таким способом или планируется их утепление минеральной ватой и гипсокартоном, то полость, которая остается между стеной и гипсом, можно использовать для прокладки трубопроводов. В этом случае все спрятанные в стену или за гипс трубы в обязательном порядке должны быть утеплены мерилоном – это позволит не только снизить теплопотери, но и оставит для труб немного пространства для температурного расширения.

Устройство водяного отопления, собираемое открытым способом, в работе немного легче – недостатком такого метода прокладки труб является неэстетический вид. Но если вы готовы с этим мириться, то недостаточно красивый внешний вид не является проблемой. Как правило, трубопроводы прокладываются над полом и жестко фиксируются к стенам с помощью специальных клипс.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Монтаж батарей отопления фото

Едем дальше и разбираемся с диаметрами используемых труб – все магистрали индивидуальной системы отопления монтируются трубой ø3/4″, а подводки к батареям, идущие от тройников, трубой ø1/2″. Другая труба вам не понадобится.

Монтаж системы отопления своими руками на завершающем этапе предусматривает подключение приборов отопления к магистральным трубопроводам. Конечно, в идеале эту работу лучше совмещать с прокладкой трубопроводов: дотянули трубы до батареи – и подключили ее сразу к ней. Соединение батарей с магистралями выполняется через тройники, установленные слева и справа от отопительного прибора. Как и говорилось выше – слева тройник врезается в магистраль подачи горячей воды, а справа в магистраль обратного трубопровода.

Вот, в принципе, и все – хотя это далеко еще не конец. Монтаж систем отопления без установки газового или электрического котла просто теряет весь смысл.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Монтаж систем отопления фото

Но эта тема, в виду огромного количества всевозможных тонкостей и нюансов, требует отдельного разговора. Смотрите нашу следующую статью по установке настенного котла.

Автор: Владимир Белов


www.domechti.ru

Монтаж отопления своими руками в частном доме

Для обогрева частного дома чаще всего применяют водяное газовое отопление – это надежный, эффективный и экономичный способ сделать свое жилище тёплым и уютным. Большое значение при этом имеет как правильный выбор и качество оборудования, так и грамотное устройство самой системы, которая делится на два типа: с естественной (когда вода движется по трубам самостоятельно) и с циркуляцией принудительной (с установкой насоса). Монтаж отопления в обоих случаях – процесс довольно трудоемкий, но вполне выполнимый своими руками.

Оглавление

Системы c принудительной и естественной циркуляцией

У схем обогрева с естественным движением теплоносителя есть существенное достоинство: они энергонезависимы от электричества. Данный параметр позволяет применять их в районах с частым или внезапным (например, по климатическим причинам) отключением света. Монтаж такого отопления предусматривает размещение всех труб под углом, кроме вертикальных стояков, и расположение котла, как правило, одноконтурного, в самой низкой зоне здания.

Монтаж систем отопления и водоснабжения с циркуляцией принудительного типа отличается наличием в линии, кроме труб и обогревательного оборудования еще и специального циркуляционного насоса, который постоянно прокачивает воду по всем радиаторам.

Преимущества перед первой схемой очевидны: куда большая эффективность, быстрый и, что немаловажно, равномерный обогрев всех комнат, даже самых дальних от котла, экономичное потребление газа. Перебои с электричеством сказываются только на насосе.

Монтаж отопления в частном доме

Рассмотрим монтаж отопления своими руками – процесс, который нередко вызывает опасения. В принципе, это правильно, поскольку ошибки в этом вопросе дорого исправляются. Сложности вызывает даже не сам процесс проведения линии и подключения аппаратуры, сколько подготовительные расчеты и выбор оборудования.

Монтаж отопления своими руками – варианты подключения и выбор оборудования

Монтаж отопления загородного дома, если выполняется профессионалами, включает в себя несколько главных этапов:

  1. Определение возможностей и особенностей конкретного здания, потребностей семьи, выбор типа и конструкции системы, оборудования, расчет теплопотерь помещения.
  2. Проектирование, расчеты, техническая привязка, составление сметы.
  3. Составляется договор на монтаж системы отопления, который впоследствии дает гарантии на качество услуг.
  4. Непосредственно монтаж котла отопления или водонагревателя, расширительного бака, циркуляционного насоса, а также монтаж радиаторов отопления, обвязки отопительного оборудования, подключение всей системы в единый контур.
  5. Пусковые работы, наладка системы.

У большинства фирм комплексный подход к процессу монтажа отопления и водоснабжения, то есть гарантия будет тогда, когда заказываешь и проектирование, установку, и наладку. Однако, есть компании, в которых можно пригласить экспертов только для техническо-расчетного этапа, получить подробный план, но осуществлять его самостоятельно.

Иногда действительно выгоднее обратиться к тем, кто профессионально осуществит проектирование и монтаж систем отопления, чем в результате своей неграмотности и самонадеянности всё равно потом звать специалистов для устранения возможных ошибок. Только этот процесс по стоимости может быть сравним со стоимостью профессионального монтажа системы…

Монтаж системы отопления своими руками

Успех данного мероприятия зависит, причем напрямую, от Ваших знаний. Разберитесь в составляющих системы, как работает каждый ее элемент и, естественно, как они между собой взаимодействуют. Далее – сам процесс монтажа отопления своими руками, который лучше посмотреть хотя бы парочку раз на видео – так будет наглядно ясно, куда что крепить и как в итоге должно всё выглядеть.

Существует два варианта монтажа: однотрубная схема и двухтрубная.

В первом случае вся вода, и горячая, которая только вышла из котла, и возвращающаяся обратно остывшая, циркулирует по одной трубе. Главный минус – радиаторы на «окраине» системы будут всегда холоднее. При подключении двух раздельных труб (для нагретого и холодного теплоносителя) такой проблемы нет, комнаты отапливаются равномерно.

Ленинградская схема отопления

Называемая попросту «ленинградкой», такая система предлагает два преимущества: она недорогая и довольно простая в устройстве, подходит для домой разной этажности и не требует много времени для монтажа. Суть схемы – в последовательном присоединении одной трубы, проходящей через все батареи. Теплоноситель (нагретая вода) возвращается тоже по одной трубе.

Минус ленинградки – в неравномерном нагреве комнат по пути следования трубы. Дальше от котла – холоднее вода. Да и регулировать температуру в отдельной комнате невозможно. Чтобы несколько уменьшить недостатки системы, ее можно усовершенствовать: подключить к каждому радиатору автоматический терморегулятор и включить в линию циркуляционный насос. Насос быстро прокачивает носитель по трубам, поэтому он не успевает остывать настолько, чтобы дать сильную разницу температур в комнатах.

Ленинградка горизонтального типа используется в одноэтажных частных домах, а вертикального – в двухэтажных.

Монтаж отопительной системы своими руками по шагам

Монтаж отопления своими руками – варианты подключения и выбор оборудованияПервое. Установка котла. Монтаж главного элемента отопительной системы производится по правилам безопасности, то есть на подставку из негорючих материалов и на требуемом по инструкции расстоянии до других объектов.

Второе. Соединение котла с дымоходом.

Третье. Монтаж радиаторов отопления своими руками в нужных местах комнаты – как правило, под окнами. Крепление на кронштейны.

Четвертое. Монтаж отопления из полипропиленовых труб, медных, стальных или по вашему выбору, одновременно с этим также установка следующих элементов: расширительного бака (в самой высоком месте системы), циркуляционного насоса (по пути следования воды в котёл), место для слива жидкости (в самом нижнем месте контура). Все самостоятельные элементы желательно отделить задвижками – шаровыми кранами.

Пятое. Запуск. Запускать обязательно под наблюдением специалиста.

Рекомендуем прочесть!

moikotly.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
