Приветствую всех Самоделкиных!
Представляю на Ваш суд очередной самодельный девайс, испытания которого можно посмотреть на сайте YouTube - канал «Iskander AP».

Исходным источником для данной самоделки послужил наш с Вами любимый сайт – «usamodelkina.ru». Только в отличие от ранее опубликованной статьи металлоискатель "Бабочка", где автор выложил описание изготовления металлоискателя с нескольких статей, мною прибор был изготовлен и протестирован.

Обзор и демонстрация работы металлоискателя:

Настройка

По сложившейся традиции сборка устройства осуществлялась из подручного материала:


бумага, листовой пластик, леска, нить, рейки, ветка дерева, изолента, провода, клей ПВА. В магазине пришлось приобрести только радиодетали и два комплекта USB разъемов. Стереонаушники можно взять от сотового телефона.

Для работы использовались инструменты:
- линейка;
- кусачки;
- ножницы;
- ножницы по металлу;
- дрель-мини;
- электропаяльник;
- зажимы;
- термопистолет;
- маркер и т.д.

Как было выше сказано, схема взята из ранее опубликованной статьи.

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Но в связи с отсутствием некоторых номиналов конденсаторов были сделаны небольшие изменения.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Итак, радиокомпоненты:
- два транзистора КТ315;
- четыре конденсатора 2200 пф;
- два конденсатора 10000 пф;
- два резистора на 100 кОм.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Размечаем на бумаге будущую плату
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки

Склеиваем 10-15 листов бумаги для достижения, примерно, 1-1,5 мм толщины
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Сверху, на получившийся «сэндвич», наклеиваем размеченный листок
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Заготовку отправляем под пресс
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
После просушки вырезаем заготовку платы и сверлим отверстия под ножки радиодеталей
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Размещаем радиокомпоненты на плате, производим пайку
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Нарезаем бумажные полоски
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Используя кастрюлю, склеиваем из полосок два кольца (примерно в 6 – 8 слоев)
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
На кольцах делаем надрезы, для удобства намотки катушек
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Для катушек использован двойной медный провод в лаковой изоляции диаметром 0,1 мм (в результате получилось 0,2 мм)
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Так же, используя для удобства кастрюлю, производим намотку катушек по схеме 0 – 10 – 30 витков
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки

Обматываем катушки изолентой
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Производим разметку листового пластика и вырезаем заготовки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Делаем заготовки для корпуса рабочей платы
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Разбираем гарнитуру сотового телефона и выпаиваем стерео разъем под наушники
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
В заготовках корпуса сверлим отверстия под стерео разъем с одной стороны и под провода с другой
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Завершаем сборку рабочей платы и корпуса для нее
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Вышеописанным способом делаем вторую плату, из медной проволоки изготавливаем токоведущие дорожки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Закрепляем катушки и плату с дорожками на нижней заготовке корпуса, производим пайку, соблюдая схему подключения витков катушек
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
На верхней заготовке корпуса делаем отверстие
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Дальше, больше - импровизации нет предела.
Моя задумка по разборной рукоятке и креплению на ней корпуса с катушками
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Торцы разрезанной рукоятки нацарапываем для лучшей пропитки клеем при намотке нити
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Вырезаем площадку для крепления корпуса платы
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки

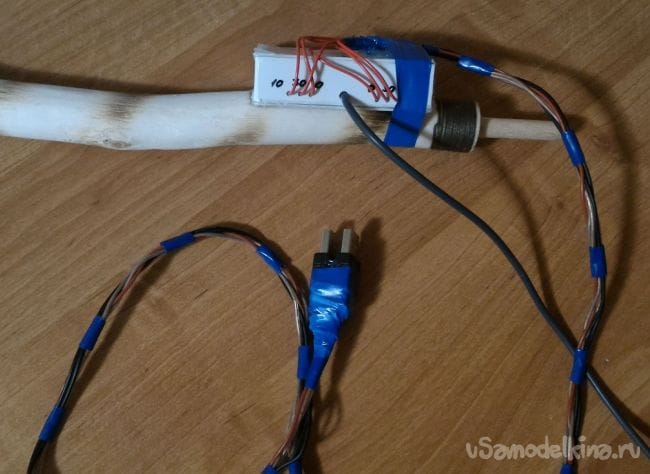

На жгут из шести проводов производим пайку USB разъемов с одной стороны и с другой – пайку выводов из корпуса платы
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
И в итоге получилось примерно так!

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Простой металлоискатель | Мастер-класс своими руками
Я без сомнения могу сказать, что это самый простой металлоискатель из всех что я видел. В основе которого лежит всего одна микросхема TDA0161. Вам не нужно будет ничего программировать – просто собрать и все. Еще, его огромное отличие в том, что он при работе не издает никаких звуков, в отличии от металлоискателя на микросхеме NE555, который изначально неприятно пищит и о найденном металле нужно догадываться по тональности.
Простой металлоискатель
В этой схеме зуммер начинает пищать только тогда, когда обнаружит металл. Микросхема TDA0161 это специализированный промышленный вариант для индукционных датчиков. И на ней в основном строят металлодетекторы для производства, дающие сигнал при приближении металла к индукционному датчику.
Приобрести такую микросхемку можно на - TDA0161 aliexpress.com
Стоит она не дорого и вполне доступна каждому.

Вот схема простого металлоискателя


Просто металлоискатель

Характеристики металлоискателя


  • Напряжение питание микросхемы: от 3,5 до 15В
  • Частота генератора: 8-10 кГц
  • Потребляемый ток: 8-12 мА в режиме сигнализации. В состоянии поиска примерно 1 мА.
  • Рабочая температура: от -55 до +100 градусов Цельсия

Металлоискатель не только очень экономичен, но и очень неприхотлив.
Для питания хорошо подойдет аккумулятор от старого сотового телефона.
Катушка: 140-150 витков. Диаметр катушки 5-6 см. Можно переделать на катушку большего диаметра.
Простой металлоискатель
Чувствительность будет зависеть напрямую от размеров поисковой катушки.
В схеме я использую и световую сигнализацию и звуковую. Можно выбрать что-нибудь одно, если хотите. Зуммер с внутренним генератором.
Благодаря такой несложной схеме можно сделать карманный металлодетектор или большой металлоискатель, в зависимости от того что вам больше необходимо.
Простой металлоискатель
Металлоискатель после сборки работает сразу и в настройки не нуждается, за исключением выставлением порога срабатывания переменным резистором. Ну это стандартная процедура для металлоискателя.
Так что друзья, собирайте вещь нужная и, как говориться, в хозяйстве сгодиться. К примеру, для поиска электропроводки в стене, хоть гвоздей в бревне…

Смотрите видео работы металлоискателя


РАДИОСХЕМЫ - МЕТАЛЛОИСКАТЕЛЬ СВОИМИ РУКАМИ

Схемы самодельных металлоискателей

   Данный раздел сайта радиосхемы посвящён исключительно металлоискателям. По этой теме написаны уже тысячи страниц нашего форума, где обсуждаются все популярные самодельные металлоискатели. Отдельно создана ветка про находки, сделанные металлоискателями, собранными своими руками - различные монеты, медальоны, ножи и залотые украшения. Более опытные радиолюбители могут попробовать свои силы в сборке металлодетекторов на микроконтроллерах - к ним относятся Клон, Шанс (на Atmega8), Крот и некоторые другие, имеющие отличную повторяемость модели. А если вы делаете только первые шаги в изготовлении металлоискателей, обратите внимание на приборы попроще - Терминатор, volksturm, Малыш FM или Анкер. Хотя последний будет гораздо сложнее многих моделей собранных с применением МК. Для совсем начинающих радиолюбителей представленно несколько совсем уже простых схем металлодетекторов на биениях. В ряде случаев (конечно при грамотной настройке) они не намного хуже работают, а по своей экономичности и простоте сборки даже выигрывают, по сравнению с такими детекторами, как Whites или Каспер. Оправдана ли сборка металлоискателя своими руками? Безусловно. При цене готового промышленного устройства около 1000$, в случае самостоятельной сборки можно потратить не больше сотни. В общем выбирайте сами, все схемы проверены и многократно повторены. Список металлоискателей нашего сайта смотрите ниже.

Схемы самодельных металлоискателей

   МЕТАЛЛОИСКАТЕЛЬ ТЕРМИНАТОР

   МЕТАЛЛОИСКАТЕЛЬ ВОЛЬКШТУРМ

   МЕТАЛЛОДЕТЕКТОР СПЕКТР

   ДАТЧИК МЕТАЛЛОДЕТЕКТОРА СПЕКТР

   МЕТАЛЛОИСКАТЕЛЬ PIRAT

   МЕТАЛЛОИСКАТЕЛЬ СОХА-2Т

   МЕТАЛЛОИСКАТЕЛЬ МАЛЫШ ФМ

   МЕТАЛЛОИСКАТЕЛЬ CLONE

   МЕТАЛЛОИСКАТЕЛЬ TRACKER PI-2

   МЕТАЛЛОИСКАТЕЛЬ ШАНС

   МЕТАЛЛОИСКАТЕЛЬ АНКЕР

   МЕТАЛЛОИСКАТЕЛЬ ДЛЯ НАЧИНАЮЩИХ

   ИЗГОТОВЛЕНИЕ МЕТАЛЛОИСКАТЕЛЯ НА БИЕНИЯХ

   САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ

   ФОРУМ ПО МЕТАЛОИСКАТЕЛЯМ

Схемы самодельных металлоискателей 2

Простой металлоискатель своими руками

Приветствую, Самоделкины!
Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце концов. На самом деле, понятие металлоискатель очень обширное, а сами металлоискатели бывают разными. Принцип поиска металла заложенный в классических металлоискателях применяется в самых разных устройствах начиная от простых детекторов и заканчивая радиолокационными станциями. Углубляться в теорию, пожалуй, будем как-нибудь в другой раз. Ну а сейчас перейдем к делу.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
В последнее время большую популярность набирают так называемые импульсные металлоискатели, которые в своем составе содержат только одну катушку и имеют относительно простую конструкцию. При этом обеспечивают довольно неплохую чувствительность и высокую надежность. Импульсный металлоискатель работает по принципу прием-передача. Поисковая катушка в таком металлоискателе может работать в 2-ух режимах: приема и передачи.

Излучаемая катушка: сигнал генерирует или возбуждает в металле вихревые токи Фуко, которые улавливаются самой катушкой.

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
У разных металлов разная электропроводность, многие металлоискатели умеют распознавать это, с достаточно высокой точностью определяя, что за металл находится в земле. Приведенная схема металлоискателя в сети встречается очень часто, но фото реальных конструкций и отзывов крайне мало, поэтому AKA KASYAN (автор одноименного YouTube канала) решил повторить схему дабы понять, что к чему. Автор создал печатную плату и запаял все компоненты.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Сама печатная плата получилось довольно компактной. Сделана она методом ЛУТ (кому интересно, в описании под видеороликом автора вы найдете ссылку на архив проекта с файлом печатной платой, а также схему, список компонентов и все остальное (ссылка ИСТОЧНИК в конце статьи)).

Достоинств у приведенной схемы много. Во-первых, это наличие всего одной катушки, во-вторых, это крайне простая и не капризная схема, которая практически не требует дополнительной настройки, и наконец самое важное, вся схема построена на базе всего лишь одной микросхемы.

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
После сборки и проверки всплыли дополнительные фишки этой схемы, а именно малая чувствительность к грунту, что немаловажный момент. А еще при желании металлоискатель можно настроить так, чтобы он видел только цветные металлы и игнорировал черные. То есть, некоторое подобие функции дискриминации металлов, которая доступна на многих моделях коммерческих металлоискателей.

Из недостатков - малая глубина поиска. Крупные металлические предметы детектор замечает на расстояние до 30 см, средние монеты до 5-8 см. Этого мало, скажут многие, но это смотря для каких целей. Например, автор собрал этот металлоискатель для поиска старых водопроводных труб в стене и с этой задачей схема справилась на 100%.

Данный же малыш хорош именно простотой и для определенных задач может стать незаменимым помощником.

Давайте рассмотрим его схему:

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Построена она на базе КМОП логики CD4011.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Схема состоит из 4-ех частей: опорного и поисковых генераторов, смесителя и усилителя сигнала (в данном случае он построен на одном транзисторе).
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
В качестве динамической головки предпочтительно использовать наушники с сопротивлением катушки от 16 до 64 Ом, так как выходной каскад не рассчитан под низкоомную нагрузку.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Работает металлоискатель простым образом. Изначально поисковый и опорный генератор настраиваются примерно на одинаковую частоту. В таком случае нет разницы частот, а, следовательно, из динамика мы ничего не услышим.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Частота опорного генератора фиксированная, с возможностью ручной подстройки путем вращения переменного резистора.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
А вот частота поискового генератора сильно зависит от параметров LC контура.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Если в поле зрения поисковой катушки находится металлический предмет нарушается частота LC контура, иначе говоря, меняется частота поискового генератора относительно опорного.

Затем сигналы из обеих генераторов поступают в смеситель. Их разница выделяется в виде звукового сигнала, фильтруется и поступает на усилительный каскад, нагрузкой для которого является наушник.

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Катушка.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Чем больше диаметр катушки - тем чувствительнее металлоискатель. Но большие катушки имеют свои недостатки, поэтому нужно выбирать оптимальные параметры. Для данной схемы наиболее оптимальный диаметр лежит в пределах от 15 до 20 см. Диаметр провода обмотки от 0,4 до 0,6 мм, количество витков 40-50, в случае если диаметр катушки в пределах 20-ти см. В данном случае катушка урезана, витки и диаметр меньше чем нужно, поэтому чувствительность схемы не ахти.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Если планируете использовать самодельный металлоискатель в условиях повышенной влажности, катушку нужно тщательно загерметизировать.
Настройка. Если при первом включении схема не реагируют на металл, но все компоненты исправны, скорее всего разница частот с генераторов находится за пределами звукового диапазона и звук просто не воспринимается человеком. В этом случае стоит покрутить переменный резистор до появления звукового сигнала, далее медленно вращаем тот же резистор до тех пор, пока из динамика не услышим низкочастотный сигнал. Затем еще чуток вращаем переменник в том же направлении до полного исчезновения сигнала.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Этим настройка завершена. Для более точной подстройки автор советует использовать многооборотный резистор, либо 2 обычных переменника, один из которых предназначен для грубой настройки, а второй для более плавной.

Естественно все наладочные работы необходимо производить при отсутствии металла в поле зрения катушки. Ну и в самом конце преподносим металлический предмет катушке и убеждаемся, что тональность звукового сигнала меняется, то бишь схема реагирует на металл.

Для большей наглядности в эксперименте, автор использовал низкоомную головку + внешний микрофон.
Ранее упомянутый эффект дискриминации металлов наблюдается в том случае, если оба генератора работают на частоте 130-135 кГц.

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Схему можно питать от постоянного источника с напряжением от 3 до 15В. Оптимальный вариант использование 9-ти вольтовой батареи формата 6F22 (Крона).
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Ток потребления схемы в этом случае будет в пределах от 15 до 30 мА, в зависимости от сопротивления нагрузки.
Корпус устройства был взят от китайского отпугивателя собак. Сам отпугиватель, по словам автора, был так себе, но вот корпус пригодился.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
В данном корпусе имеется отсек для 9-ти вольтовой батареи, а место под капотом хватило для установки платы, переменников и прочей мелочовки, наподобие 3,5мм разъема, выключателя и индикатора питания.
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки
Автор изначально хотел создать компактный ручной металлоискатель, отсюда и такое решение. Ну чтож, на этом, пожалуй, закругляемся. Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Металлоискатель своими руками: подробная инструкция как сделать

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Металлоискатель 1

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Металлоискатель 2

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Металлоискатель 3

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Металлоискатель 4

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

  • учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
  • для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Металлоискатель 5

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

  • R1 предназначен для настройки частоты генератора и достижения того самого баланса;
  • R2 грубо настраивает чувствительность;
  • с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Металлоискатель 6

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Металлоискатель 7

Искатель «бабочка» готов к работе.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

  1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк. Металлоискатель 8
  2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.Металлоискатель 9

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Металлоискатель 10

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Металлоискатель 11

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Металлоискатель 12

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Металлоискатель 13

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

  1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
  2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

сделанный своими руками «Пират» обследует дно реки 14

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Металлоискатель 15

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Металлоискатель 16

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Металлоискатель 17

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

Металлоискатель 18

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Металлоискатель 19

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Металлоискатель 20

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов

  • Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:Металлоискатель 21Поисковая катушка мотается из провода 0.5 мм²: 16 витков 12 см. При попадании в зону действия металлического предмета, приемник, настроенный на СВ/ДВ диапазон, будет менять тональность звука.
  • Самодельный металлоискатель из сотового телефона — это не более, чем миф. Модернизация его электросхемы в домашних условиях не реализуема, а заставить штатный мобильник работать детектором металл технически невозможно.
  • Металлоискатель из магнита, собственно, и делать не нужно. Вы просто подносите мощный неодимовый магнит к месту, где есть металлический предмет, и физически чувствуете силу притяжения. Разумеется, это работает только с металлами, имеющими ферромагнитные свойства (железо, сталь).

Итог

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Видео по теме

Хорошая реклама



Сделай сам металлоискатель или металлодетектор своими руками

Об этом металлоискателе в сети существует множество статей, да далеко в лес не ходить, даже на этом сайте есть минимум три. Однако в процессе сборки я перешерстил много из них и каждая по своему была

Читать далее

Приветствую, Самоделкины! Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце

Читать далее

Quasar ARM - это один из самых популярных металлодетекторов, схема и прошивка которого находятся в свободном доступе на сайте автора, за что ему отдельное спасибо. Возможности этого прибора выносят

Читать далее

Приветствую всех любителей металлопоиска. В этой статье хочу поделится своим опытом сборки замечательного пинпоинтера Малыш FM2V2, который имеет высокую стабильность работы и способен отличить

Читать далее

Переработка схемы глубинника Колоколова-Щедрина. Отличия от оригинальной схемы: 1. Кварцевого генератора на микросхеме к561.. и кварце на 32 кГц- НЕТ. Сигнал 32 кГц дает Ардуино Про Мини. 2. Схемы

Читать далее

Из этой статьи вы узнаете, как можно сделать очень простой металлоискатель из почти подручных материалов. Не смотря на всю свою простоту, металлоискатель работает, он может найти монету на глубине до

Читать далее

Рассмотрим еще один самодельный металлоискатель, требующий минимум вложений и не столь больших знаний для сборки. Уникальность металлоискателя в том, что он имеет не круглую катушку, как в

Читать далее

Рассмотренный ниже прибор является довольно мощным металлоискателем, он способен обнаружить монету в 25 мм на глубине порядка 30-ти см, а максимальная глубина обнаружения, по заявлению автора,

Читать далее

Рассмотрим, как можно сделать простой и довольно мощный металлоискатель на основе двух взаимосвязанных осцилляторов. Один осциллятор в такой схеме будет являться фиксированным, а другой будет от него

Читать далее

Приветствую всех Самоделкиных! Представляю на Ваш суд очередной самодельный девайс, испытания которого можно посмотреть на сайте YouTube - канал « Iskander AP ». Исходным источником для данной

Читать далее

Этот металлоискатель был разработан на основе уже известного устройства "Терминатор Про". Основным его преимуществом является качественная дискриминация, а также малое потребление тока. Также сборка

Читать далее

В этой статье будет рассмотрен простой пример создания металлоискателя на базе микроконтроллера Arduino. Его особенность заключается в том, что устройство выполнено в виде перчатки, здесь находится и

Читать далее

Металлоискатель построен на принципе срыва синхронизации двух катушек. Именно из-за такой интересной конструкции, внешне напоминающей бабочку, устройство и получило такое название. Самоделка проста в

Читать далее

Подобные металлоискатели можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может "видеть" монеты на

Читать далее
Металлоискатель своими руками - в домашних условиях

Хороший металлоискатель простой модели можно приобрести по стоимости в районе 200-300 долларов. Но сделать такое устройство можно и самостоятельно, даже с применением вместо некоторых деталей подручных средств. Это возможно при наличии у мастера минимального опыта работы с радиоэлектроникой.

Оборудование и материалы

Чтобы собрать самодельный металлоискатель своими руками, понадобятся следующие комплектующие и инструменты:

  • Микросхема. Подойдет как отечественная, типа КР1006РВИ1, так и ее аналог зарубежного производства (NE555)
  • Медный провод для наматывания катушки
  • Транзисторы различного формата (BC547, IRF740, NPN и др.)
  • Готовая печатная плата или материал для ее изготовления
  • Пластиковая или металлическая трубка достаточной длины, для использования в качестве штанги
  • Материал для всех элементов корпуса – прочный пластик
  • Расходные материалы: любые подходящие крепежные элементы, изолента
  • Оборудование: паяльник, отвертки

Это минимальный набор, которого будет достаточно, чтобы собрать простейший прибор. Такое устройство отлично подойдет для начинающих кладоискателей.

Сборка устройства

Чтобы собрать наиболее простой металлоискатель, нужно пройти несколько шагов.

Сборка печатной платы

Электроника по традиции является наиболее сложной частью любого прибора. Обойтись без микросхем в данном случае невозможно, поэтому начинать сборку будет логично с печатной платы.

Для простого металлодетектора есть два варианта печатных плат:

  • Плата под микросхему NE555 (или аналогичную отечественную

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделкиМеталлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки

  • Транзисторная плата.

Даже при самостоятельной сборке, печатную плату все же лучше приобретать в готовом виде. Их можно найти в любом магазине радиоэлектроники. Дело в том, что даже если мастер решит собрать печатную плату самостоятельно, для ее изготовления понадобится покупать материалы, которые сделать самому вряд ли возможно, как например, гетинакс – плиты из прессованной бумаги.

Установка электроники на плату

Далее задача мастера – установить на плату все электронные элементы. Здесь главное условие – строго соблюдать принципиальную электрическую схему металлоискателя. От точности пайки зависит дальнейшая работа всего устройства.

Для повышения стабильности работы металлодетектора рекомендуется дополнительно установить на плату пленочные конденсаторы. Они имеют повышенные показатели термостабильности. Особенно актуально это для использования в холодную погоду, например, при частых поисках осенью.

Источник питания

Схема мощного самодельного металлоискателя обеспечивается любым источником питания, с суммарным напряжением от 9 до 12В. Но считается, что чувствительность прибора лучше при использовании источника питания 12В. Это может быть, как аккумулятор, так и несколько батареек. Можно даже использовать ненужные аккумуляторные батареи от ноутбуков.

Стоит отметить, что даже при простоте схемы, в итоге прибор получается достаточно мощный и потребляет значительное количество энергии. При длительных по времени поисках следует позаботиться о наличии запасных элементов питания, а лучше всего использовать заряжаемые аккумуляторы, что позволит избежать неприятностей с разрядкой батарей в самый неподходящий момент.

Сборка катушки

Так, как собираемый прибор относится к импульсным, то точность сборки катушки здесь важна в меньшей степени. Оптимальный вариант – использование оправы с диаметром около 200 мм. Намотать необходимо 25 витков медного кабеля. После завершения намотки, катушку необходимо дополнительно обмотать любой изолентой. Это обеспечит дополнительную защиту от попадания влаги.

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки

Чтобы сделать катушку более чувствительной, можно увеличить диаметр рамки до 250 мм, при этом одновременно снизить количество витков кабеля до 21-22. После намотки и изоляции катушки, ее необходимо установить на жесткое основание. Крайне важно, чтобы оно было из неметаллического материала. Можно использовать ударопрочный пластик. Такая катушка станет более чувствительной на цветной металл, а с небольшими дополнительными доработками теоретически сможет выдавать сигналы и от драгоценных металлов, залегающих не слишком глубоко в почве.

Заключение катушки в прочный корпус очень важно, ведь она располагается в самом низу штанги и часто соприкасается с землей, низкорастущими растениями, травой, камнями и мусором. Таким образом катушка надежно защищена от ударов.

Выводы от катушки необходимо припаять к проводу, а лучше к витой паре.

Настройка прибора

Если сборка производилось согласно подробной инструкции, то в дополнительной настройке металлоискатель не нуждается, так как по умолчанию будет иметь максимально возможную чувствительность. Но если необходима более тонкая настройка, можно покрутить резистор R13, добившись редких одиночных щелчков в динамике устройства.

Но если добиться такого эффекта удается только при крайнем положении, то резистор лучше сменить на R12. Щелчки в динамике при нормальной работе должны возникать при средних положениях. При наличии осцилографа, этим устройством легко померять частоту и ускорить процесс настройки.

Частота для нормальной работы должна быть равна примерно 130-150 Гц.

Работа с металлоискателем

Сразу после включения, необходимо немного подождать (примерно 15 секунд), чтобы устройство стабилизировало свою работу. Настроив резистор R13 до нужного состояния можно приступать непосредственно к поисковым операциям.



Сделать металлоискатель в домашних условиях

Не все знают, как сделать металлоискатель своими руками в домашних условиях. Основа работы любых металлодетекторов – передача и ответный прием электромагнитных волн. Ключевые элементы устройств такого типа: две катушки (иногда соединенные в одну). Первая катушка – передающая, вторая – ответственна за прием ответного сигнала, исходящего от обнаруженных предметов.

Металлоискатель работает по следующему принципу:

Исходящие от устройства силовые магнитные лучи проходят через металлические объекты, что создает дополнительное (вторичное) магнитное поле. Приемная катушка улавливает появления такого поля, отправляет сведения об этом в управляющий блок, который приводит в действие систему оповещения.

По принципу действия подобные устройства могут разделятся на:

·       Простые. Самые дешевые приборы, ведущие свою работу по банальному, но эффективному принципу «передача-прием».

·       Индукционные. Это как раз такие, в которых две катушки объединяются в одну общую.

·       Импульсные. Работают на основе импульса, исходящего от передатчика. После выпуска импульса, он сразу же отключается и включается при необходимости генерирования нового импульса.

Есть и иная классификация устройств, основанная на их технических особенностях:

·       Динамические. Простое в конструкции и работе устройство, непрерывно сканирующее зону действия созданного поля. Ключевой принцип работы с таким металлоискателем – необходимость постоянного нахождения в движении, иначе пропадает сигнал. Минус таких искателей – довольно низкий уровень чувствительности.

·       Импульсные приборы. Имеют повышенную чувствительность, однако требуют наличия опыта и навыков дополнительной настройки. Иногда такое устройство оборудуется сразу несколькими катушками, каждая из которых применяется к различным типам металлов и почвы на местности, где проводятся работы. Среди металлодетекторов такого типа наиболее популярны электронные приборы, ведущие работу на низком частотном уровне – в районе 3 кГц.

·       Электронные. Такие детекторы хороши для поиска крупных металлических предметов, имея хороший уровень чувствительности. Однако, с другой стороны, они могут пропускать мелкие артефакты, так как часто имеют настройку на игнорирование мелких сигналов, чаще всего исходящих от ненужных объектов, типа металлического мусора.

·       Глубинный детектор предназначен для поиска объектов, залегающих на значительной глубине под землей. Такие устройства способны уловить сигнал даже на глубине до 6 метров, при том, что остальные чаще всего работают на глубине не более 3. Работает такой аппарат на основе двух катушек, как и другие. Но здесь изменено их положение относительно земной поверхности. Одна из них располагается параллельно земле, вторая – перпендикулярно.

·       Еще один вариант, интересующий поисковиков в меньшей степени – стационарные металлодетекторы. Это ни что иное, как рамки, которые часто можно увидеть на особенно важных объектах: стадионах, станциях метро. Они способы вычислять наличие любых изделий из металла в сумках и внутренних людей, которые проходят через установленную рамку.

Самые простые из металлоискателей, которые основывают свою работу на принципе «передача-прием» также имеют несложную конструкцию и принцип сборки, поэтому именно такие устройства лучше всего подходят для изготовления собственными руками. Здесь важен лишь грамотный подбор деталей в соответствии с инструкцией, и наличие минимального опыта работы с радиоэлектроникой.

Как сделать металлоискатель своими руками

Изготовление металлоискателя из отечественных деталей для начинающих лучше всего рассматривать на основе модели «Пират». Этот вариант давно входит в топ самодельных металлоискателей. Он широко востребован среди любителей самостоятельной сборки, и в готовом виде является устройством с неплохими показателями глубины и точности поиска. Он позволяет обнаружить предметы на глубине до 1,5 метра, что для приборов с такой просто конструкцией можно назвать хорошим показателем.

Среди приборов такого уровня есть другая схема, основанная на биениях частоты. Но если сравнить характеристики «Пирата» с устройствами на этой схеме, сравнение окажется в пользу «Пирата». Кроме того, схема этого металлоискателя еще и проще в сборке, состоит из меньшего количества деталей и узлов.

Один из возможных недостатков данной модели – отсутствие функции дискриминации. Простая схема металлоискателя просто не может предоставить возможность подключения дискриминатора. Но с опытом, искатели учатся самостоятельно определять, какой именно металл выдает сигнал от колебания поля.

Устройство металлоискателя «Пират»

Данный детектор относится к приборам импульсного типа. Чтобы понимать, как собрать такой аппарат самостоятельно, надо знать как устроен металлоискатель, и затем понадобится приобрести:

·       Длинная пластиковая трубка для штанги. На нее будет крепиться все остальное оборудование. Хорошо в этом случае подходят водопроводные трубы из ПВХ.

·       Материал для корпуса блока управления. Можно использовать любую подходящую по размерам емкость из прочного пластика.

·       Динамик. Подойдет любой, например, из небольшого китайского портативного радио. Главное условие – уровень сопротивления от 8 до 50 Ом.

·       Наушники с разъемом формата mini-jack (3,5 mm). Подойдут любые наушники от телефона, mp3-плеера или любого аналогичного устройства

·       Медный кабель на катушку

·       Изолента

·       Транзисторы различных типов: BC547, IRF740 и BC557

·       Две микросхемы: К157УД2 и NE555

·       Конденсаторы. Лучше использовать керамические и пленочные.

·       Электролитные конденсаторы, всего 5 штук.

·       Резисторы различного уровня сопротивления

Металлоискатель своими руками простейший: Самый простой металлоискатель своими руками » Изобретения и самоделки

«Пират» - металлоискатель на двух микросхемах. Здесь используется чип NE555 или его отечественный аналог.

Работа устройства начинается с компаратора. Один его выход присоединяется к генератору (создающему электромагнитное поле), другой – к принимающей катушке, а третий – к динамику для звуковой сигнализации.

При обнаружении в рамках созданного поля объектов из металла, сигнал об этом от принимающей катушки поступает на компаратор, а после – на динамик, издающий соответствующую звуковую сигнализацию.

Готовая собранная плата, с размещенными на ней элементами помещается в обычную распределительную коробку. Ее можно сделать самостоятельно из прочного пластика, а можно купить в любом магазине радиоприборов.

Если стандартного прибора оказывается недостаточно, то есть вариант изготовить более совершенную модель для золота. Мощности прибора, собранного по обычной схеме недостаточно, чтобы реагировать на золото и предметы из него, поэтому в сети легко найти усовершенствованную схему.

Можно ли использовать детали из радиоприемника?

Для создания сигнала в этой модели прекрасно подойдут транзисторы образцов КТ-361 и КТ-215. Это детали образца СССР и их можно найти в любом старом радиоприемнике, или в любой радиотехнике из тех времен.

Собрать печатную плату искателя «Пират»?

Печатную плату для такого устройства можно изготовить самостоятельно, однако сделать это из подручных материалов не получится. Для изготовления понадобится лист специального материала – гетинакса. Он представляет собой прессованные плиты из плотной бумаги, пропитанной эпоксидной смолой. Дополнительно его необходимо покрыть специальной медной фольгой, которая используется в электротехнике.

На такую плату нужно перенести все соединяющие элементы, разметить места для креплений и в них аккуратно просверлить отверстия. Все дорожки необходимо покрыть специальным защитным лаком, а как только он высохнет, плату нужно опустить в хлорный раствор. Это дает дополнительную защиту участкам, где защитный слой медной фольги наиболее тонок.

Сборка катушки

В качестве основания необходимо кольцо, из любого неметаллического материала, имеющее диаметр около 200 мм. Могут подойти даже деревянные пяльцы. На выбранное основание наматывается медная проволока, примерно в 30 витков. Для повышения чувствительности необходимо увеличить диаметр кольца до 250-260 мм, а количество витков – уменьшить до 20-22.

Наматывать удобно на заранее приготовленной доске или любой ровной поверхности. Расстояние между витками необходимо соблюдать примерно на уровне, равном диаметру основания. В нескольких местах для надежности необходимо дополнительно укрепить обмотку катушки изолентой.

Далее необходимо снять намотку с основания, придать ей более округлую форму, при необходимости скрепить изолентой еще в нескольких местах.

Катушка готова, ее можно присоединять к детектору и тестировать работоспособность.

Также, катушку можно собрать из минимального набора подручных средств всего за несколько минут. Для этого кроме витой пары кабеля 2.5 мм понадобится минимальный набор инструментов: паяльник, мультитестер, острый нож и немного припоя.

Порядок действий в данном случае такой:

·       Для начала провод нужно свернуть косичкой в два мотка, оставляя примерно по 10 см. с обеих сторон.

·       Затем – зачистить обмотку, освободив жилы кабеля для соединения.

·       Соединить жилы по схеме, для надежности спаять их паяльником с нанесением припоя.

·       Протестировать наличие сигнала с помощью мультитестера, концы обмотки прикрепить паяльником к многожильному кабелю.

Сборка металлоискателя «Пират» из готовых деталей

Как только все элементы конструкции готовы, можно начинать полную сборку. Все детали крепятся на достаточно длинную штангу. Сверху прикрепляется удобная рукоять из резины, чуть ниже – управляющий блок, заключенный в пластиковый корпус, в самом низу – катушка. Если все сделано правильно, при сборке элементов не было допущено ошибок – прибор готов к работе, дополнительных манипуляций совершать не придется.

3917

Обучение основам за 5 минут

Итак, вы приобрели металлоискатель и готовы начать поиск скрытых сокровищ. Как начать быстро и эффективно?

Обнаружение металла не сложно, но есть правильный и неправильный способ сделать это. В этом руководстве я покажу вам, как подготовить свой набор, найти охотничий участок и получить свой первый сигнал.

1. Знайте свой детектор и настройки

Это может показаться очевидным, но важно понимать настройки и функции вашего детектора.Чем удобнее вы будете пользоваться своей машиной, тем меньше времени будете тратить и тем больше у вас шансов найти настоящее сокровище.

Лучшее место для начала - инструкция по эксплуатации. Пройдите каждую настройку на машине дома, пока не поймете, как каждая из них работает и может быть отрегулирована. Если вам нужны более подробные руководства, YouTube также является отличным местом для поиска.

Несмотря на то, что каждый извещатель отличается от других, в большинстве из них есть некоторые ключевые настройки. К ним относятся:

  • Режим обнаружения - Современные металлоискатели обычно имеют предустановленные режимы обнаружения, чтобы фокусироваться на определенных типах объектов.Общие настройки включают монеты, ювелирные изделия, реликвии и все виды металла.
  • Дискриминация - Параметр дискриминации позволяет фильтровать объекты, которые вы не хотите находить. Например, если вы находитесь в районе с большим количеством мусора, вы можете настроить детектор на игнорирование железа. Это позволяет вам «различать» объекты, которые с большей вероятностью будут интересны.
  • Ground Balance - Почва содержит следовые количества металлов, которые иногда могут активировать детектор. Если вы обнаружите, что получаете постоянные звуки железа, но при копании ничего не происходит, настройка баланса грунта указывает детектору игнорировать железо до определенного порога.
  • Чувствительность - чем выше чувствительность, тем больше детектор найдет, но это не всегда то, что вы хотите. Например, если вы находитесь в районе с большим количеством труб, более низкая чувствительность часто бывает лучше.

Проверьте ваше устройство

Также неплохо бы протестировать вашу машину перед тем, как отправиться на настоящий поисковый сайт.

Соберите коллекцию разных видов металла и похороните их на разной глубине. Песчаные карьеры хороши для этого, но везде, где у вас есть разрешение на хоронение, подойдет несколько вещей

После того, как предметы захоронены, убедитесь, что ваш детектор подбирает каждый предмет. Попробуйте отрегулировать различные настройки - особенно чувствительность, дискриминацию и баланс грунта - и посмотрите, как они влияют на сигнал и какой тип металла обнаружен.

Примечание. Если вы тестируете ювелирные украшения, будьте очень осторожны, чтобы не потерять их. Возможно, вы захотите привязать нить к предмету, чтобы вы могли легко получить ее.

You

2. Подготовьте свой комплект

Детектор - это самый важный инструмент для поиска скрытых сокровищ и артефактов, но это не единственный предмет, который вам понадобится.В ваш базовый комплект также должны входить:

  • Надежные перчатки - Вы будете копаться в грязи, песке и металле, поэтому важно беречь свои руки. Прочная пара перчаток является одним из самых важных аксессуаров для обнаружения металла.
  • Наушники - Несмотря на то, что вам не нужно , вам нужна большая пара наушников-вкладышей, но они - лучший выбор для прослушивания звукового сигнала вашего детектора, когда он обнаруживает сигнал. Любые наушники с регулятором громкости могут сделать эту работу, хотя.
  • Инструменты для копания - Наличие правильного инструмента для копания не только облегчит вашу работу. Это также может уменьшить повреждение земли, что очень важно для ответственного детектива. Небольшой шпатель может справиться с этой задачей, но совок с песком для пляжей или копатель Lesche для почвы - лучшие варианты.
  • Крышки катушки - Если в вашем извещателе нет крышки катушки, ее стоит купить. Они относительно дешевы, но могут предотвратить вмятины и царапины, которые могут снизить эффективность.

Какой бы инструмент или аксессуар вы ни покупали, целесообразно потратить немного больше на более высокое качество .

Например, дешевый копающий инструмент может сломаться при ударе о камень или твердую почву. Перчатки низкого качества могут порваться и могут не обеспечить необходимую защиту. Нет ничего хуже, чем сломать необходимый предмет во время охоты.

С учетом сказанного не тратьте слишком много на ненужные предметы, когда вы только начинаете. Вы можете приобрести практически бесконечное снаряжение для обнаружения металла, включая мешочки, наколенники, различные типы совков, копатели, дополнительные катушки и многое другое.

Все это полезно - но нет смысла тратить много денег, пока вы не будете уверены, что вам понравится обнаруживать металлы.

Однако есть одно потенциальное исключение: - точечный указатель .

Это небольшой и относительно дешевый металлоискатель (обычно около 25 долларов), который может помочь «определить» предмет после того, как вы нашли сигнал. Как только вы нашли цель и вырыли вилку, пин-указатель обеспечивает более точное местоположение, так что вы можете найти его гораздо быстрее.

Вам действительно нужен точный указатель?

Когда вы только начинаете, указатель булавки не обязателен, но, вероятно, он станет одним из первых аксессуаров, которые вы купите, если вам нравится это хобби.

Пинпоинтер нередко экономит несколько минут копания при попытке найти цель. В течение сеанса это может буквально сэкономить часы, что делает обнаружение более увлекательным и эффективным.

В конце концов, чем меньше времени требуется для извлечения цели, тем больше сигналов вы можете найти и тем выше ваши шансы получить что-то хорошее.

A detectorist at the beach

3. Выберите место для охоты

Идеальное место, чтобы начать обнаружение металла, имеет много пешеходов, так как предметы постоянно пополняются.Некоторые из лучших мест могут включать:

  • Церковные дворы
  • Общественные парки
  • Пляжи
  • Лесистая местность
  • Государственные школы
  • Частная земля
  • Кемпинги или паркинги
  • Земля вокруг курортов

Это жизненно важных до убедитесь, что вам разрешено обнаруживать на месте, хотя .

Охота там, где вас не пускают, может повлечь за собой штрафы за нарушение правил и запрет на посещение других мест - так что к этому не следует относиться легко.Рейнджеры национального парка могут даже конфисковать ваш детектор, если вы используете его не в том месте.

Как вы можете получить разрешение?

Для частных земель, вы всегда должны поговорить с землевладельцем, прежде чем начать охоту. Удостоверьтесь, что вы также знаете границы земли владельца, так как легко забраться на чужую собственность.

Для государственной собственности, такой как общественные парки, получите письменное разрешение от местного правительства. Обнаружение металла почти всегда запрещено в федеральных парках, поэтому их лучше избегать.

С другой стороны, большинство пляжей отлично подходят для обнаружения металлов. Исключение составляют случаи, когда у пляжа есть частный владелец или он принадлежит федеральному правительству или правительству штата - в этом случае обнаружение металла почти наверняка не разрешено.

Вам все еще может понадобиться разрешение на охоту на пляжах, хотя это зависит от того, где вы живете. В Великобритании, например, вы можете получить разрешения в Crown Estate.

Если вы берете только одну вещь из этой статьи, значит, получение разрешения необходимо.Если у вас есть письменное разрешение, держите его во время охоты, чтобы показать его любому, кто попросит.

Что делает хорошее место?

Выбор правильных мест для охоты может иметь значение между успехом и разочарованием. Это стоит исследовать потенциальные достопримечательности, прежде чем идти - особенно если вы хотите найти исторические предметы.

Что вы должны искать в месте охоты?

Ключом является выбор либо местоположения, которое не было обыскано до г., либо это , постоянно пополняемое новыми предметами .Вы можете найти удачную находку где угодно, но у вас больше шансов получить хороший результат в этих местах. Некоторые из лучших вариантов включают в себя:

  • Частная земля . Частная земля, на которую труднее получить разрешение на охоту, почти всегда является лучшим местом для обнаружения металлов. Большая часть частной земли «свежая» - там никто еще не охотился. Это делает его отличным для поиска артефактов или редких предметов.
  • Места с высокой активностью . Такие места, как ярмарочные площади, спортивные площадки и парки, постоянно снабжаются потенциальными находками.Люди все время теряют предметы, поэтому вы можете найти удивительное множество монет и даже ювелирных украшений.
  • Пляжи . Есть причина, по которой вы часто будете видеть металлоискатели на пляжах! Пляж - это отличное место, где можно найти все, от ювелирных украшений до старых монет, поскольку новые предметы становятся доступными как благодаря природным процессам, так и посетителям пляжа. Недостатком является то, что вы будете конкурировать с другими детекторами, поэтому лучше всего пойти после напряженных дней или шторма.
  • Старые сайты . Поиск реликвий может быть сложной задачей, поэтому вам придется тратить больше времени на поиск исторических мест.Они не должны иметь большого значения, но земля должна была использоваться в течение длительного времени. Например, местный парк, который существует уже сотни лет, с большей вероятностью содержит реликвии. Поле, которое когда-то было парком, но теперь не используется, еще лучше. Старые карты могут быть полезны для поиска сайтов, но Google и библиотеки также являются фантастическими инструментами.

Везде, где вы обнаружите, убедитесь, что вы покидаете землю в том же виде, в каком вы приехали - в противном случае вас, вероятно, не пустят обратно.Это означает заполнить все ваши пробки и быть уважительным к земле.

Как исследовать лучшие охотничьи угодья

Углубленное исследование, необходимое для поиска лучших охотничьих угодий, выходит за рамки данной статьи. Как новичок, вы, вероятно, захотите придерживаться очевидных мест для ваших первых нескольких поездок.

Вот несколько советов по поиску продуктивных сайтов, которые повышают ваши шансы найти реликвии и более редкие монеты.

  • Google .В вашем районе могут быть сайты, посвященные его истории. Они отлично подходят для поиска областей, которые когда-то были очень активными, но сегодня используются меньше.
  • Карты . Если вы можете найти исторические карты своего района или города, то относительно легко определить области, которые изменились. Например, лесной массив, который раньше был домом, мог бы стать отличным местом для поиска. Лучшее место для начала поиска исторических карт - ваша местная библиотека.
  • Книги по истории . В некоторых районах есть исторические общества, которые публикуют информацию об истории города.Как и старые карты, они могут быть полезны для поиска областей, имеющих историческое значение.

Я не хочу звучать как битая пластинка, но вам всегда нужно получить разрешение на охоту на суше. Во многих случаях это так же просто, как просто спросить землевладельца. Вам также может понадобиться объяснить, как вы обеспечите, чтобы земля оставалась в том же состоянии, в каком вы ее нашли.

Некоторые люди скажут «нет», и вы ничего не можете с этим поделать. Просто убедитесь, что вы честны и дружелюбны, и не расстраивайтесь, если получите отрицательный ответ.

A man metal detecting at sunset

4. Начните охоту (эффективно)

Итак, вы получили детектор, узнали, как им пользоваться, купили базовый комплект и имеете разрешение на охоту в определенном месте.

Наконец пришло время начать охоту!

Изучение правильного свинга

Как я уже упоминал на своей странице советов и рекомендаций, первое, что нужно изучить, - это как правильно «раскачать» ваш детектор. Вот несколько советов для начала:

  • Начните с поиска головы прямо над землей.Он не должен касаться земли, но должен быть достаточно низким, чтобы сигнал проникал как можно глубже в почву.
  • Разместите детектор примерно на два фута вперед.
  • По мере продвижения вперед медленно разверните детектор в полукруге. Детектор должен качаться вокруг ноги по обе стороны от вас.
  • Убедитесь, что вы идете по прямой линии. Это означает, что вы не будете повторно искать ту же землю после своего поворота.

Ключевая фраза, которую вы часто слышите о колебании: « - низкая и медленная .«Чтобы понять это правильно, может потребоваться некоторая практика, но вскоре это станет естественным.

Копаем штепсельную вилку

Как только вы услышите звуковой сигнал от вашего детектора, прекратите движение, затем переключитесь с широкого удара на движение в маленьких кругах. Это позволяет вам определить, где находится объект с более высокой точностью. Вы также можете увеличить чувствительность детектора, когда вы найдете точное местоположение.

Следующий шаг - выкопать «пробку». Вместо того, чтобы просто копать яму, можно заменить заглушку, которая позволяет земле быстрее восстанавливаться.Правильная вилка также позволяет избежать разрушения низовых трав.

Вот как копать:

  • Используйте инструмент для копания, чтобы обрезать форму подковы вокруг целевого местоположения. Вам не нужно обрезать полный круг. Удостоверьтесь, что вы режете по крайней мере на 3 дюйма глубиной, даже если предмет меньше, так как это защищает корни травы.
  • Используйте экскаватор, чтобы перевернуть вилку вверх дном, используя неразрезанную часть в качестве шарнира. Поместите маленькое полотенце рядом с отверстием.
  • Если вы не видите целевой объект, используйте точечный указатель, чтобы проверить, находится ли он в разъеме или все еще в земле.
  • Если вам нужно выкопать, удалите почву и поместите ее на полотенце, чтобы вернуть объект.
  • Повторно просмотрите отверстие, чтобы проверить, есть ли другие объекты в том же месте. Многие люди не делают этого, но часто можно найти несколько предметов, особенно на пляжах, где приливные волны могут группировать объекты вместе.
  • Опустите почву обратно в отверстие, затем вставьте заглушку на место. Нажмите на него несколько раз, чтобы убедиться, что он закреплен, затем почистите траву, чтобы она не спуталась.

Это может звучать как длительный процесс, но он становится быстрее с практикой. Также важно, если вы хотите оставить землю в хорошем состоянии - никому не нужен парк, заполненный уродливыми ямами!

Продолжить систематический поиск

Найдя свой первый предмет, продолжайте идти по прямой. Как только вы достигнете конца области, сделайте шаг в 1-2 фута в сторону и возвращайтесь тем же путем, которым пришли. Это создает небольшое перекрытие, чтобы вы не пропустили дополнительные объекты.

Хотя в случайном поиске нет ничего плохого, этот систематический паттерн снижает вероятность того, что вы пропустите объект.

5. Будьте настойчивы и терпеливы

Многие люди воображают, что детективы охотятся за этим неуловимым звуковым сигналом, который почти наверняка сигнализирует о захороненных сокровищах. На самом деле это не так - почти любое охотничье угодье принесет , а не целей.

Плохая новость в том, что многие из них будут ненужными.

Вот почему важно иметь терпение в этом хобби. Продолжать раскапывать мусор может быть разочаровывающим, но это только часть игры. Не ожидайте, что все, что вы найдете, является скрытым сокровищем - это просто не работает таким образом.

Различение мусора возможно и может уменьшить количество ложных целей, но вы также пропустите хорошие цели с подобными сигналами. Поиск правильных настроек требует проб и ошибок, но со временем вам станет лучше.

Самое главное, чтобы не считать обнаружение металла рутинной работой. Это хобби, которым нужно наслаждаться, поэтому старайтесь думать о каждом куске мусора как о том, что он на шаг приближается к «настоящей» цели. Если вы боретесь за мотивацию, вы также можете найти лучшие находки металлодетекторов, чтобы увидеть, что там.

6. Будьте в безопасности

Одно из лучших преимуществ обнаружения металла - это проводить время на открытом воздухе. Если вам надоело сидеть в офисе или смотреть телевизор, это фантастический способ исследовать районы вашей местности, которые вы никогда бы не увидели.

Нахождение на улице также сопряжено с определенным риском - тем более что некоторые люди могут предположить, что вы нашли ценные вещи.

Кроме того, что вы осведомлены о потенциально опасной дикой природе и фауне, убедитесь, что вы понимаете, что говорите, особенно если вы охотитесь самостоятельно.Если незнакомец спрашивает, нашли ли вы что-нибудь хорошее, часто лучше просто сказать «нет, просто мусор сегодня!» Будьте дружелюбны, но также знайте, что если вы покажете свои находки и кто-то объявит их потерянными, трудно доказать обратное.

Также имейте в виду, что ваш детектор является ценным предметом. Если кто-то спрашивает, сколько это стоит, часто лучше соврать и сказать, что это дешевый, который вы купили подержанным.

Подавляющее большинство людей либо игнорируют вас, либо искренне интересуются тем, что вы делаете, поэтому не позволяйте этому разделу отвести вас от охоты.Будьте дружелюбны и вежливы - но также осознавайте потенциальную опасность.

Приятной охоты!

По своей сути, обнаружение металла - это простое хобби, но оно может быть очень полезным. Я надеюсь, что эта статья направит вас на правильный путь к вашим первым находкам.

Самое главное, не забывайте наслаждаться!

.
