Металлические мангалы представляют собой продолговатые ящики, в которых тлеют угли. Бортики служат опорами для шампуров, а приток воздуха обеспечивают отверстия в нижней части боковин. Как изготовить такой мангал своими руками, мы рассмотрим в этой статье. Также будут ссылки на готовые проекты для скачивания.
Содержание
Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными.
Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт. В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.
Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек. Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.
Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах. Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.
Читайте также: Пошаговая инструкция строительства мангала из кирпича своими руками
При самостоятельном изготовлении мангала можно ориентироваться на следующие параметры и особенности их расчета.
Ширина
Определяется величиной шампуров.
Длина типовых изделий составляет 45-50 см, из которых полезная или рабочая длина всего 30-35 см.
Следовательно, наибольшая допустимая ширина типового мангала — 40 см. Тогда мясо будет занимать максимум пространства над углями, и жар не будет рассеиваться впустую.
Мангал на заказ
Длина
Ее нужно рассчитывать исходя из среднего количества шашлыков. Рекомендуемое расстояние между двумя шампурами — 5-10 см. Для 6 шампуров лучше сделать мангал 60 см длиной.
На большую компанию, когда мясо жарится на 10 шампурах одновременно, подойдет метровый мангал. А для барбекю-решеток оптимальна жаровня длиной 40 см.
Глубина
Идеальное значение — от 15 до 20 см. Для жарки мяса достаточно слоя углей 5-10 см высотой, а рекомендуемое расстояние между шампурами и топливом составляет 8 см.
Для мангалов на дровяном топливе глубину увеличивают, но тогда для хорошей прожарки потребуется больше углей.
<div class=”rl_cnt_bg” data-id=”259748″></div>
Высота
Этот параметр подбирается индивидуально под повара.
Считается, что жаровня должна находиться на уровне пояса человека, тогда работать с мангалом будет удобно.
В зависимости от роста повара высота мангала может колебаться от 80 до 120 см.
Толщина стенок
Для стационарных мангалов работает правило: чем толще стенки топки (жаровни) мангала, тем лучше. Желательно использовать листы металла толщиной 5-10 мм. Такой мангал будет лучше сохранять тепло и дольше прослужит.
Если вы хотите сварить переносную конструкцию, подойдут листы толщиной 3-4 мм. Тогда конструкция будет меньше весить.
Читайте также: Каким критериям должен соответствовать правильный мангал для шашлыка?

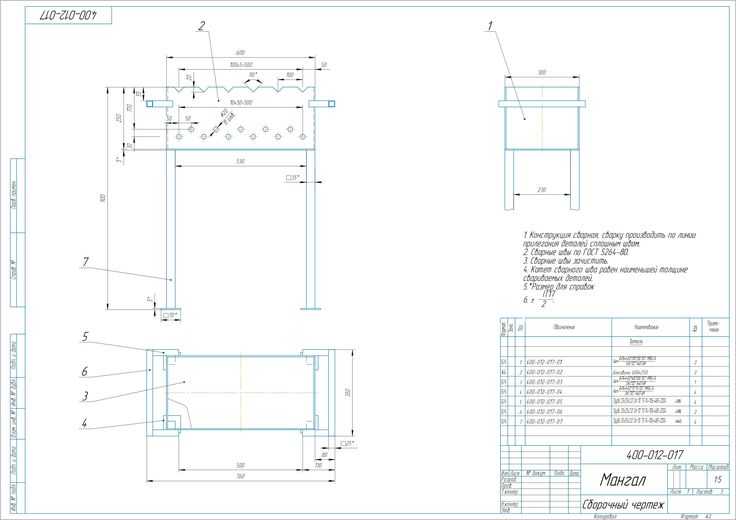

Мы собрали для вас несколько чертежей типовых мангалов, которые легко изготовить самостоятельно.
Достоинства:
Недостатки:
Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.
Читайте также: Какие бывают мангалы помимо металлических
Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.
Листы металла толщиной 5 мм для днища и 3 мм для стенок
Стальные трубы для изготовления опор
Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)
Болгарка с отрезным кругом
Сварочный инвертер с набором электродов
Лопата или бур для изготовления гнезд под опоры
Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры
Защитная краска для нанесения на мангал
Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер
Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.
Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.
Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.
Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.
Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.
При работе не забывайте использовать соответствующие средства защиты.
За счет своей конструкции самодельные струбцины очень помогают в работе.
Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.
Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм.
Диаметр 12.4 мм.
Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.
Углубление под шампуры располагаем также с шагом 60 мм.
Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.
Когда все детали готовы можно переходить к сварке.
Для фиксации деталей очень удобно использовать магнитные уголки.
Собираем короб на прихватки.
Теперь можно обваривать.
Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.
Из 10 квадрата мы делаем ручки для удобной переноски.
Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.
Получить настолько ровный рез обычной болгаркой будет непросто.
Крепиться ножки будут посредством болтов М6.
При необходимости это позволит хранить и транспортировать мангал в сложенном виде.
Для крепления ножек удобнее всего использовать гайку-барашек.
При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.
Когда все работы завершены, очищаем все детали и покрываем жаростойкой эмалью. Дожидаемся полного высыхания краски и можно мангал собирать.
Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.
При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.
Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.
Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.
Самым простым и надежным дополнением к сварному мангалу считается навес из металла. Этот материал долговечен, с ним легко работать, если у вас есть опыт в сварке, плюс из него можно сделать как стационарные, так и мобильные конструкции. Ниже мы покажем вам один из вариантов навеса, который легко сварить своими руками.
Для создания простого, но изящного металлического навеса потребуются следующие инструменты:
Болгарка
Электродрель
Аппарат для электросварки
Трубогиб
Угольник
Рулетка
Маркер
Краскопульт или кисть
Если у вас нет трубогиба, можете сделать полностью прямоугольную конструкцию. Это даже упростит процесс расчета нужного количества материалов. Однако учитывайте, что крыша в таком случае должна располагаться под углом, чтобы под ней не скапливались дым и конденсат.
В список необходимых материалов входят:
Стальные листы 1,3 мм толщиной
Профильная труба
Стальной прут сечением 10х10 мм
Читайте также: Изготовление мангала из газового баллона своими руками
Для начала отпилим два куска профиля 40х20 мм 1750 мм длиной и пропустим их через трубогиб таким образом, чтобы в каждой заготовке получился прогиб глубиной 180 мм.
Затем отрежем два куска профильной трубы сечением 40х40 мм также 1750 мм длиной. Сварим две «стенки» каркаса для будущего навеса в соответствии с чертежом. Для горизонтальных планок отрезаем куски профиля 40х20 мм.
В качестве дополнительных ребер жесткости привариваем еще две горизонтальных перемычки из отрезков того же профиля 40х20 мм.
Соединяем заготовки боковых частей каркаса с помощью трех кусков профильной трубы сечением 40х40 мм и одного куска трубы 40х20 мм в соответствии с чертежом. Таким образом мы получим не только ребра жесткости и основные стяжки каркаса.
Читайте также: Как сделать мангал с крышей
Два верхних приваренных профиля образуют опоры для установки мангала и металлической, либо деревянной столешницы. Нижняя пара кусков профильной трубы формируют заготовку для дровницы.
Привариваем к верхним горизонтальным перекладинам небольшие столбики из профиля 40х40 мм, после чего закрепляем на них две дуги из отрезков профильной трубы 40х20 мм.
Последние должны иметь 2 метра в размахе и глубину прогиба 45 см.
В качестве дополнительного ребра жесткости привариваем кусок профиля 40х40 мм или 40х20 мм длиной 1320 мм. На фронтальную часть конструкции такую стяжку не добавляем.
Для обрешетки крыши навеса используем профиль сечением 20х20 мм или 30х20 мм. Привариваем 4 куска трубы к дугам, как показано на чертеже.
Мы расположили три куска профиля над той половиной конструкции, где будет стоять мангал. На другой стороне навеса добавим «шапку» в соответствии с чертежом ниже. Она будет находиться немного выше основной крыши, а через свободное пространство между ними сможет свободно выходить дым.
Осталось обварить каркас листовой сталью, чтобы получить крышу.
Последний шаг — обвязка. Берем стальной прут сечением 10х10 мм и привариваем к каркасу навеса горизонтальные стяжки, как показано на чертеже. После сварки стяжек привариваем к ним сетку или заполняем пространство между ними любым другим простым орнаментом из прутьев.
Устанавливаем мангал на место.
Ровняем сварочные швы и покрываем металлоконструкцию краской, устойчивой к воздействию высоких температур.
Осталось установить столешницу из дерева.
Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер
В идеале навес должен защищать от непогоды не только мангал, но и повара. Для этого при расчете площади покрытия нужно прибавить по 0,5 м с трех сторон от жаровни и 0,8-1 м с рабочей стороны.
Выберите понравившуюся модель и скачайте файлы бесплатно:
Все чертежи мангалов в различных форматах
Лето — любимая пора для многих из нас, ведь это время у многих ассоциируется с возможностью искупаться в речке, а также отведать вкусный шашлык.
Технология приготовления этого блюда довольно проста: для него используется предварительно замаринованное мясо, которое насаживают на шампуры, представляющие собой острые прутья, которое впоследствии жарят на горячих углях, расположенных на дне мангала. В итоге получаются сочные кусочки с хрустящей корочкой, от которых веет ароматным запахом дымка.
По своему исполнению мангал является ничем иным, как металлической коробкой на ножках, имеющей отверстия, через которое выходит воздух, а также углубления на стенках, которые необходимы для укладывания шампуров.
Содержание
1 Виды металлических мангалов
1.1 Стационарные
1.2 Переносные
1.3 Тонкостенные
1.4 Толстостенные
2 Мангал из бочки
3 Разборный металлический мангал своими руками
4 Разборный мангал из металла своими руками
5 Складной металлический мангал
6 Заключение
На текущий момент известны 2 разновидности мангалов:
Первый тип приспособлений получил широкое распространение на загородных участках. Нередко встречаются такие их модификации, которые предусматривают элементы ковки, а также отделку из камня. Есть мангалы, которые размещаются на кирпичном основании. Такой вариант мангала делает его более привлекательным и оригинальным. Некоторые владельцы не ограничиваются одним лишь мангалом и добавляют к нему навес или же самую конструкцию устанавливают прямо в беседку. Такое решение значительно расширяет возможности владельца, поскольку в этом случае он может заниматься приготовлением шашлыков и других вкусных блюд вне зависимости от погодных условий.
Это менее распространенный вариант, который берут в походы, а также при выезде на природу. Из особенностей этих приспособлений следует выделить небольшие габариты и вес. Поэтому нередко для подобных мангалов предусмотрен специальный металлический чемоданчик, который упрощает процесс их транспортировки.
Простейший вариант мангала выполнен в виде двух стальных рамок, куда укладываются шампуры. Минусом таких мангалов является то, что за один прием можно приготовить лишь небольшое количество порций шашлыка.
Если рассматривать более сложные и, соответственно, более тяжелые модификации этих приспособлений, то в их конструкции могут присутствовать дополнительные элементы в виде выдвижного столика, решеток и регулируемого поддува. Ввиду того что подобный вариант имеет более значительный вес, с его транспортировкой возникают трудности. Поэтому здесь необходимо использовать автомобильный транспорт.
В зависимости от толщины металла, используемого для изготовления мангалов, они могут быть представлены в виде следующих групп:
Чаще всего именно в тонкостенном варианте выполняются переносные виды мангалов. Используемая в них сталь имеет небольшую толщину, что делает эти приспособления более легковесными.
Однако это негативным образом сказывается на сроке службы таких устройств. Тонкостенные модели могут работать на готовых углях, продающихся в магазинах, или тех, которые были предварительно приготовлены на костре. Заниматься приготовлением углей прямо в стальной коробке не рекомендуется, поскольку в результате воздействия высокой температуры случится прогорание стали, и тогда мангал уже нельзя будет использовать по назначению.
Толстостенное исполнение обычно имеют стационарные модели. Их изготавливают с применением стали, минимальная толщина которой составляет 4 мм. Несмотря на то что они стоят значительно дороже, это компенсируется более продолжительным сроком службы, в чем они превосходят тонкостенные конструкции.
Одна из особенностей стандартного мангала — он имеет форму прямоугольника. Если же возникло желание сделать своими руками приспособление для жарки шашлыка, то для этого можно приспособить газовый баллон или старую бочку.
При этом тара, в которой хранились горюче-смазочные материалы, не подходит для этой цели. Особое внимание нужно уделить тому, чтобы металл имел необходимую толщину, чтобы создаваемая конструкция могла на протяжении длительного времени сохранять свою целостность.
Бочка – не единственное, что потребуется для изготовления мангала своими руками. К числу дополнительных инструментов следует отнести:
Теперь мы подошли к процессу изготовления мангала, который предусматривает проведение следующих этапов:
Основными элементами конструкции разборного мангала из металла являются следующие:
Прежде чем приступить к работе, необходимо создать чертеж и подготовить необходимые материалы.
Для изготовления разборного мангала своими руками нам потребуется:
После того как материалы будут подготовлены, приступаем к созданию чертежа, где будут отображены размеры конструкции.
Для большего удобства наносить эскиз приспособления для приготовления шашлыков следует на листы в клетку. В нем необходимо в обязательном порядке отобразить длину ножек, размеры мангала, а также расстояние между отверстиями на стенках и направляющими фасками для шампуров. Количество фасок должно быть 8 штук. При выборе места для отверстий, которые будут обеспечивать вентиляцию, необходимо исходить из расстояния 7-10 см. В то же время нужно позаботиться о том, чтобы они находились на высоте 5-10 см от дна мангала. При расчете длины ножек особых правил нет, поэтому для них можно выбрать любые размеры.
Порядок работы
Если в качестве материала для изготовления ножек вы используете металлические прутья, то к углам днища мангала придется приварить четыре одинаковых по размеру гайки, при этом их нужно разделить на четыре равные части, к каждой из которых придется сделать резьбу. В итоге наша конструкция приобретет разборные ножки, которые в любой момент можно будет снять.
Также можно предложить еще одну идею по изготовлению разборных ножек: для этого потребуются металлические уголки, где делают отверстия для болтов, которыми они будут фиксироваться к коробу конструкции. После использования мангала их будет довольно просто открутить и сложить. Однако прежде чем разобрать конструкцию, придется дождаться, пока металл полностью остынет.
Если вы решили создать мангал с довольно длинными ножками, то нелишним будет добавить между ними металлические перемычки, что повысит устойчивость конструкции. Если вы добавите к нему крышу, то она защитит ее от дождя.
Для изготовления разборного мангала из металла своими руками потребуются практически те же самые инструменты, однако к сварочному аппарату это не относится. Полный список инструментов выглядит следующим образом:
Начинается процесс изготовления нашего мангала своими руками аналогичным образом, что и в случае создания неразборного мангала: необходимо выполнить чертеж и вырезать элементы мангала из металлического листа. Однако здесь имеется одна особенность. К элементам конструкции необходимо добавить 3-4 см, которые пойдут на стыки.

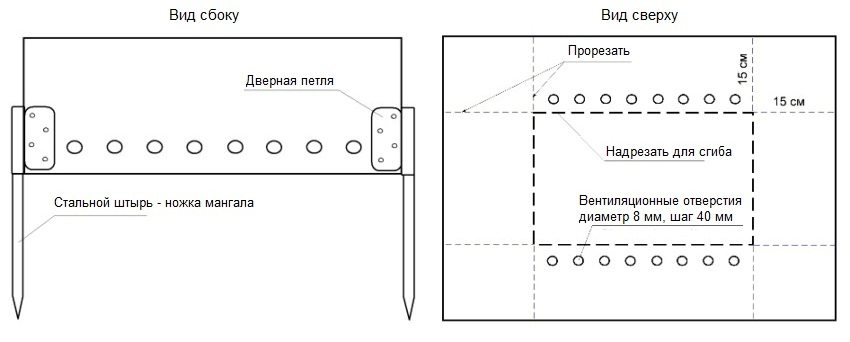

По бокам и с торцов конструкции нужно выполнить небольшие надрезы, после чего листы нужно согнуть таким образом, чтобы в дальнейшем можно было выполнить стыковку углов и укладку дна.
Дополнительно на боковых кромках нужно сделать отверстия под шурупы, что в дальнейшем позволит увеличить прочность соединения деталей, когда будет готовиться пища.
Для изготовления ножек потребуются заостренные уголки, при этом в стенках необходимо сделать отверстия, чтобы можно было скрепить стенки мангала с ножками при помощи болтов.
По своему исполнению такой вариант мангала напоминает конструкцию неразборного типа.
Он имеет прямоугольную форму. Среди его особенностей следует выделить то, что для скрепления друг с другом стенок конструкции используется не сварка, а подвижные мебельные обвесы. Подобное решение позволит складывать мангал после эксплуатации.
Чтобы зафиксировать стенки в необходимом положении, на верхней части стенок нужно предусмотреть металлические крючки, которые крепят туда при помощи сварки. Одним из достоинств подобного варианта мангала является простота при транспортировке.
Мангал на даче многими воспринимается как обязательный элемент, без которого невозможно представить летний отдых. При этом необязательно покупать готовый, поскольку каждый владелец может изготовить его своими руками любых размеров. Для этого понадобятся достаточно доступные инструменты и материалы. Учитывая, что имеется множество схем изготовления подобного приспособления с крышей и без, каждый может подобрать для себя оптимальный вариант.
Если в точности следовать технологии изготовления мангала своими руками, то можно получить вполне надежное приспособление для приготовления шашлыка, которое будет на протяжении долгого времени служить вам безотказно.
Оцените статью:
(4 голоса, среднее: 4 из 5)
Поделитесь с друзьями!
Содержание ✓
мангал из листового металла толщиной 1 мм и обрезки уголка, которые я теперь постоянно ношу с собой в багажнике своей машины. Сделать его несложно, так что если вы любите отмечать праздники на природе, никогда не поздно повторить мою идею.

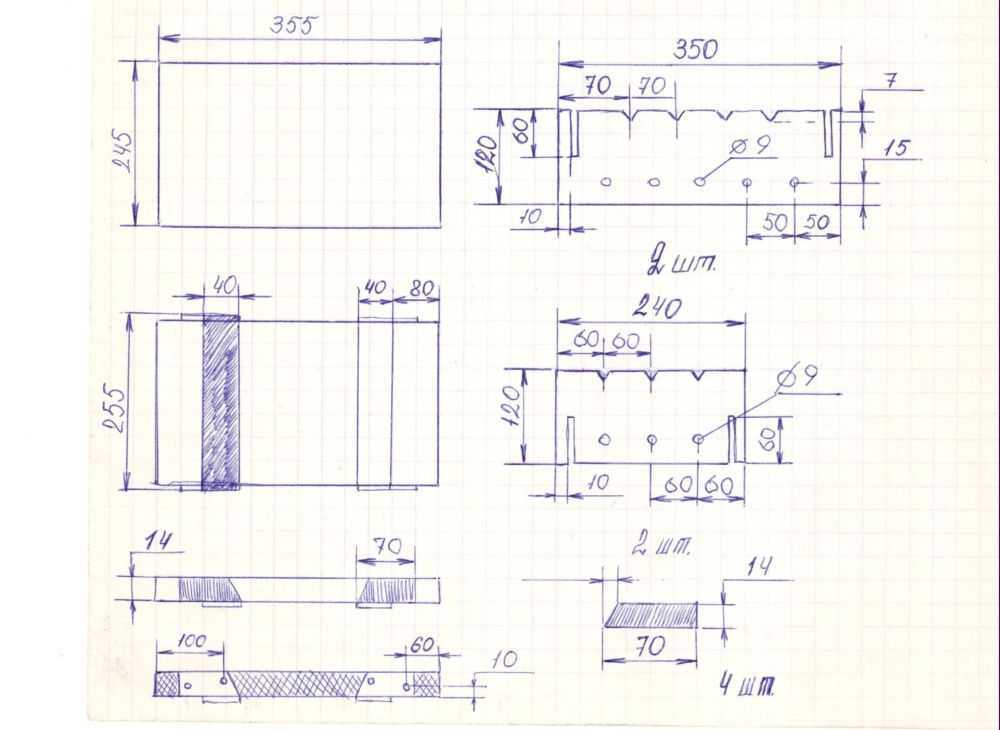

В первую очередь я подготовил чертеж деталей жаровни с размерами (см.
рисунок на стр. 17). Я подбирал их так, чтобы в сложенном виде конструкция легко помещалась в дипломате и не требовала специального чехла для переноски.
По чертежу вырезал дно, загнул его короткие концы так, чтобы борта были высотой 40 мм. По длинным сторонам приварил отрезки уголков 40×25 мм, которые не только необходимы для монтажа стен, но и служат ребрами жесткости. В уголках по всей длине на равном расстоянии друг от друга просверлил отверстия для лучшего сцепления при горении.
Далее по чертежу сделал короткие стены. Я прикрутил их с торцов к уголкам винтами М5 (фото 1). Я не сильно затягивал гайки, чтобы можно было складывать и раскладывать стенки. А чтобы они не откручивались, зашлепал концы болтов молотком.
После этого по чертежу сделал боковые стенки. В нижних углах сделал прямоугольные вырезы под болты крепления торцевых стенок. Снизу и по бокам приварил крюки (фото 2), с помощью которых стенки будут соединяться с днищем и торцами.
Для соблюдения необходимого зазора при сварке под крюки подкладывал металлические пластины необходимой толщины.
Из обрезков уголка 40×25 мм приварил П-образные ножки со шпильками на свободных концах (фото 3) Для крепления их к днищу приварил на необходимом расстоянии трубчатые хомуты по углам последних ( фото 4)
Складной мангал готов.
Разбирается очень просто: снимаю боковые стенки и кладу их на дно, затем отсоединяю ножки и ставлю их поверх стенок, закрываю все торцевыми досками (фото 5), в таком виде Я положил их в дипломат. Кроме того, гриль я оснастил противнем от старой духовки, сеткой из армирующей сетки и кочергой, которую сделал из стального прутка.
Смотрите также: Отличный мангал из газового баллона своими руками – мастер-класс и фото
Посмотреть это видео на YouTube
Складной мангал чемодан
Посмотреть это видео на YouTube
Мангал складной + чертеж / Креативный складной мангал + чертеж
Посмотреть это видео на YouTube
© Автор: Валерий Василюк, Фото
БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ. Мастера барбекю могут приготовить это блюдо даже посреди глухого леса без единого для этого приспособления. Но все же гораздо приятнее и удобнее пользоваться надежными, проверенными и долговечными устройствами для приготовления пищи на природе. Но чаще всего этот процесс происходит с участием жаровни.
Наиболее распространенным приспособлением для барбекю является металлическая решетка.
Вот его основные преимущества.
К недостаткам можно отнести не всегда эстетичный вид и хрупкость некоторых моделей.
Уникальная особенность металлических решеток в том, что их легко изготовить самостоятельно.
Вам не нужно иметь никаких специальных знаний или навыков. Нужно только определиться с моделью и материалами, прислушаться к советам профессионалов или просто знающих людей, а также быть уверенным, что ваш замысел реализован на все 100.
Начиная рассматривать устройство снизу вверх, обязательно обратите внимание на ножки. Как правило, это четыре металлических уголка, заостренных вниз, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садовых магазинах вы, скорее всего, найдете стандартные универсальные модели длиной от 80 до 120 см. В качестве этого элемента иногда выбирают металлическую арматуру, некоторые умельцы прибегают к кованой основе мангала.
Существуют также уникальные самодельные конструкции, устанавливаемые на нижнюю железную часть швейных машин, пришедшие в негодность столы и так далее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического ящика и его содержимого в процессе приготовления пищи на огне.
Стальная коробка, состоящая из четырех сторон и дна, является основой конструкции мангала. Часто нижнюю часть этого короба делают усиленной, чтобы увеличить срок службы всей конструкции. Боковые стенки необходимо перфорировать, чтобы тепло не скапливалось в одном месте и циркулировал воздух. Таким образом, создается своеобразный поддувал, как в печах.
По верхним краям длинных сторон металлического ящика сделаны пазы, в которые потом очень удобно вставляется шпажка.
Это сводит к минимуму движение мини-вертелов по металлу.
Принцип работы таких мангалов известен всем. На дно металлического ящика укладываются угли или поленья дров, разжигается огонь. Когда огонь утихнет, а в мангале останутся только угли, зола и жар от них, в стройной конструкции выкладывается шампур с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают внутри конструкции мощный поток воздуха, но не разжигают повторно огонь в золе.
Что касается различных конструкций, подразумевающих комфортное приготовление шашлыка, то здесь прежде всего следует разобраться с основными видами металлических решеток.
Только четверо.
Просто, экономично, надежно. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно добавить крышу, вытяжку (или даже дымоход), подставку для кастрюль и двойное дно.Каждая из модификаций имеет как положительные стороны, так и недостатки.
Решившись на этот ответственный шаг, можно запланировать наличие коптильни или мангала-барбекю.
Некоторые проекты включают крышку в общую конструкцию барбекю. Накрыв шашлычную, вы сможете добиться максимально быстрого приготовления вашего блюда и быть уверенным, что в нем останутся все самые ценные и полезные свойства и витамины.
Для того чтобы обеспечить правильную циркуляцию воздуха внутри металлического короба мангала, в нижней части боковых стенок конструкции следует сделать прорези, называемые поддувалом. В дне делаются специальные отверстия диаметром 10–12 мм, чтобы кислород, поступающий в эти отверстия, выгорал, тем самым обогащая мясо над огнем.
Для ножек мангала иногда легко используются металлические прутья или даже трубы. Главное правильно разрезать, сварить или склеить с основной конструкцией.
Ремесленники делают металлические решетки практически из воздуха.
Итак, есть варианты из бочки, газового баллона и даже из барабана стиральной машины-автомата.
Прежде чем приступить к процессу производства, необходимо определиться с моделью, размером, материалом. Следующим шагом будет создание небольшого, но правильного плана проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.
Рассмотрим основные комплектующие и инструменты, которые понадобятся для работы.
Основные размеры стандартного стационарного металлического гриля указаны на схеме. Но чтобы делать свои замеры, нужно понимать, почему выбраны именно такие цифры.
Ширина коробки всегда ориентируется на длину шампуров минус 8-10 см. В среднем она будет где-то около 30 см.
Длина зависит от количества шампуров, которые будут одновременно задействованы в приготовлении шашлыка. Также учитывается расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Таким образом, за основу берется цифра – 10 см на одну шпажку, нанизанную вместе.
Глубина металлического короба мангала рассчитана четко и имеет параметры 20-25 см. Этого расстояния достаточно, чтобы мясо поджарилось, но не подгорело. Если сделать глубину более 25 см, увеличится расход топлива и время приготовления шашлыка.
Также есть оригинальные мини-модели, все размеры которых придется резать в зависимости от уменьшения самого макета.
Они обычно имеют короткие ноги и расположены близко к земле.
Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.
Необходимо разобраться в поэтапном процессе создания стационарных металлических решеток своими руками.
Первый шаг — разметка. На цельном листе металла рисуем силуэт будущей конструкции в разобранном состоянии. У вас должен получиться крест.
Вторым шагом является вырезание нарисованной фигуры с помощью болгарки. Далее необходимо загнуть все стороны и сварить их между собой. Коробка готова.
Затем сверлим в дне отверстия для воздуха и вырезаем поддувало в стенках ящика. Также важно соблюдать определенную систему. Отверстия должны быть примерно на одинаковом расстоянии друг от друга и от краев коробки.
Ориентировочно — около 60 мм в том же ряду.
Учитывая, что отверстия расположены в шахматном порядке, расстояние от низа до верха составляет всего 30 мм. Это необходимо для того, чтобы кислород поступал в гриль равномерно.
Следующий этап – вырезание канавок для стабильной фиксации шампуров на решетке. Эти «зубчики» располагаются в верхней части длинных сторон конструкции. Изготовление и крепление ножек планируется в последнюю очередь.
Стационарный металлический гриль готов. Можно прикрепить дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колеса для транспортировки.
Гриль разборный железный для дачи можно сделать самому.
Все работы выполняются в четыре этапа.
Самодельный разборный железный гриль можно использовать по прямому назначению сразу после завершения всех работ.
После приготовления легко складывается и убирается в сарай или гараж. Он не займет много места и не будет мешать.
Дорожный «чемодан» тоже легко сделать в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне прибавляется по 4 см. На длинных сторонах делаются отверстия. Дно и стенки скреплены между собой дверными навесами. К днищу привариваются болты для крепления ножек.
Дополняем конструкцию крючком с петлей, чтобы мангал не разложился. Приварите ручку сбоку, чтобы с комфортом носить металлический «чемодан», даже если вы едете на природу на общественном транспорте.
Сделать оригинальный шашлык из подручных материалов проще простого. Самые популярные проекты на сегодня — мангал из металлической бочки, из газового баллона и барабана стиральной машины.
Конструкция бочки может совмещать в себе сразу две функции: мангала и коптильни.
Есть как минимум три способа сделать это. При первом стволе кладут на бок, срезают его верхнюю часть, оставляя концы нетронутыми. Резная крышка крепится к основному корпусу будущего мангала обычными дверными навесами. К концам бочки привариваются ножки, например, металлические прутья.
На линии верхних срезов уголки крепятся сварочным аппаратом, где делаются насечки для фиксации шампуров.
Второй вариант обрезки ствола — разделить его на две части. Положив основание мангала на ровную поверхность, делаем вертикальный пропил сверху вниз. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя часть должна быть больше или равна верхней. Далее весь процесс идентичен.
Сделать идеальную коптильню тоже несложно. Но для этого нужно две бочки. Одна станет основой для коптильни, внутри которой будет разводиться огонь. Вторая будет разрезана на две части по горизонтали и станет самим агрегатом для копчения. На дно этой бочки необходимо положить опилки. Крышка должна находиться в закрытом положении на протяжении всего процесса.
Изготовление металлического мангала из использованного газового баллона очень схематично очень похоже на изготовление бочки.
Главный нюанс, на который стоит обратить внимание, это подготовка использованной тары к эксплуатации.
Баллон должен быть объемом не менее 50 литров, чтобы гриль был хорошим. Следующим шагом будет очистка бака от остатков газа.
Для этого нужно сделать три вещи.
Чтобы выполнить третий шаг максимально безопасно, рекомендуется выполнять эту процедуру с помощником.
Прежде всего, пока один отпиливает кран болгаркой, другой периодически льет воду на место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газообразных веществ на стенках цилиндра.
В отверстие вставляется шланг, из которого подается вода под хорошим напором.
Пока жидкость уходит внутрь, баллон периодически встряхивают, чтобы тщательно промыть все стенки. Залить полной емкостью и оставить на несколько дней. По истечении отведенного времени вода сливается, но помните, что это уже яд. Чтобы убрать резкий запах газа из баллона, его сжигают внутри, прежде чем приступить к изготовлению из него шашлыка. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.
Мангалы оригинальной конструкции получаются из старых автомобилей. Используя капот и переднюю часть старого автомобиля, можно получить отличный термостойкий и необычный гриль с крышкой.
Самым простым является мангал из подручных средств.
Самый быстрый и прочный в этой категории – жаровня из барабана стиральной машины.
Среднее время обработки 10-15 минут. Главное условие — найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если она покажется вам слишком высокой. Что касается опоры, то удобство этого варианта в том, что ее можно поставить прямо на землю, кирпичи или камни. А можно сделать специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте индивидуально для себя.
Невозможно обойтись одной только сборкой компонентов металлического гриля. В работе этого устройства есть ряд особенностей, которые необходимо принять и внедрить для улучшения его функциональных качеств и эксплуатационных характеристик.
После завершения всех производственных работ необходимо очистить решетку от грязи и ржавчины. Для удаления последних используйте шлифовальную машинку или дрель со специальной насадкой.
Внутренние стенки мангала уже в процессе эксплуатации очищать от нагара не нужно.
Металлоконструкции рекомендуется окрашивать только термостойкими ЛКМ. Чтобы вызвать красоту, выполняется процесс, называемый воронением.
Происходит в два этапа:
Такая обработка позволит не только получить специальную теплозащитную пленку, но и защитить металл от коррозии на весь срок эксплуатации устройства.
При использовании в общем строительстве деревянных деталей особое внимание следует уделить их обработке различными антисептическими, влаго- и теплоотталкивающими средствами.
Место, где вы планируете разместить мангал, необходимо заранее освободить от сухой травы, веток или других легковоспламеняющихся предметов и обязательно установить рядом емкость с песком, рядом с которой в случае возгорания очаг будет тушиться.
Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготовлен из того же материала, что и устройство для приготовления пищи на природе. Он отличается от стандартных мангальных профилей, устанавливаемых внутри помещения, тем, что имеет вид спиленной трубы. Площадь вытяжки купола обычно равна площади мангала. Это позволяет минимизировать выброс дыма за пределы места приготовления пищи. Крышка колпака приваривается к корпусу мангала. Также важно учитывать вес конструкции, чтобы все оставалось устойчивым.
Оригинальный стационарный гриль из металла, выполненный с элементами ковки.
В данном случае кованые детали представляют собой стол-подставку под жаровню. Под столом есть место для заготовки дров или угля, чтобы далеко за ними не бегать. Этот мангал будет непростым, но достаточно мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит труда. Кованые изделия около
Металлический гриль с крышей позволяет готовить еду на костре даже в непогоду. Если у вас во дворе нет сарая или беседки, а хочется мяса или овощей, поджаренных на костре, этот вариант — отличное решение. Кроме того, конструкция оснащена подставкой для установки казана, а также удобным местом для размещения топлива.
Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно крепятся два больших колеса. Имитируя садовую тачку, устройство легко перемещается по вашему участку и прочно и устойчиво становится там, где вам нужно.
Такая конфигурация мангалов из металла в виде сапога довольно распространена. Он сочетает в себе шашлык, шашлык и даже возможность приготовления мяса на вертеле. Удобный стол-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.
Складной металлический гриль в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда угодно и когда угодно. При необходимости внутрь можно сложить шпажки и другие необходимые мелочи. Единственным недостатком этой конструкции является высота. Она максимально компактна, а потому готовить на ней придется только в сидячем положении.
Еще один пример чемодана-барбекю, который уже оснащен ножками.
Эти дополнительные детали удобно складываются в коробку, которая закрывается на специальную застежку, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в эксплуатации.
Вместительный стационарный гриль, выполненный из листового металла с добавлением кованых узоров. Также он оснащен приспособлением для приготовления пищи в казане, имеет удобный приставной мини-стол и место для дров или посуды под самим ящиком.
Оригинальный способ установки вытяжки над мангалом. Подойдет для тех, кто не хочет крепить шашлык на одном месте и устанавливать в беседке или на веранде громоздкую вытяжную конструкцию. Все нюансы уже учтены. Некоторые производители даже предлагают скамейки и стульчики для кормления в едином стиле.
Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептически настроенного покупателя. Однако цена такой кованой модели может оказаться не самым приятным значением.
Из особенностей данной конструкции можно отметить наличие крышки на мангале-барбекю.
Оригинальный под очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей, но и получить удобный прибор для приготовления пищи на огне. Благодаря такому нестандартному подходу вы также избавляетесь от ненужного транспортного средства, которое только занимало место.
Шикарный кованый мангал в виде каравана, оборудованного крышей и дымоходом, станет настоящим украшением вашего участка. Конструкция громоздкая, но позволяет готовить прямо на большую компанию как на шампурах, так и на решетке для барбекю.
Есть много красивых и практичных образцов металлических мангалов.
Это сводит к минимуму движение мини-вертелов по металлу.
Делая металлический мангал своими руками, вы берете на себя ответственность за его конструкцию и эксплуатацию. И это хорошо для вас.
Считается, что именно это придает шашлыку особый аромат и «здоровье».
