Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?

Стеклопластиковая лодка своими руками: как правильно сделать?
Лодка из стеклопластика своими руками

Лодка из стеклопластика завоевала популярность своей долговечностью и надежностью. Стеклопластик обладает рядом значимых преимуществ перед другими материалами. Собрать судно можно быстро и без особых затрат. Лодка из стеклопластика своими руками – бюджетный и достойный вариант для поездок на рыбалку.

Предназначение и поэтапное изготовление

Пластиковое маломерное судно предназначено преимущественно для рыбалки. Его можно также использовать для водного туризма, спортивного направления. Условия эксплуатации лодки на воде: волна не более 60 см высотой, сила ветра – до 4 баллов по десятибалльной шкале. Судно из стеклопластика – это прекрасная альтернатива надувным лодкам.

На первом месте среди плюсов стоит прочность, которая превосходит данный показатель алюминиевой лодки того же класса. Такое судно прослужит долго, при должном уходе – до 20 лет.
Корпус из стеклопластика имеет отличную гидродинамику и форму, обладает высокими физико-химическими свойствами. Ремонт вполне осуществим своими руками. Одним из наиболее важных преимуществ пластиковой лодки является возможность ее изготовления в соответствии со своими желаниями.

Стеклопластик – единственный материал, позволяющий самому создать форму любой сложности. Самостоятельное конструирование днища дает возможность оснастить его реданами любой конфигурации. Можно добиться максимальной эффективности ходовых качеств судна, расположив реданы в наиболее подходящих местах. Кроме того, по дизайну самодельная лодка будет отражением характера ее владельца.

Фанерная лодкаСуществует метод изготовления самодельной лодки из фанеры и стеклопластика, когда пластик используется лишь для наружного покрытия лодки. Но эта технология не оправдывает себя. Лежащий под пластиком слой фанеры быстро набирает влагу, что увеличивает вес судна. Происходит быстрое разрушение фанеры из-за воздействия микроорганизмов и процесса расслоения, ведь по прочности фанера значительно уступает пластику.

Как сделать лодку? Аккуратно соблюдая все правила, даже новичок сможет осуществить эту задачу. Технологический процесс простой и бюджетный. Корпус судна создается за счет пропитанного полимерным составом армирующего наполнителя.

Материалы и чертеж

Сырьевые материалы, используемые в качестве армирующего наполнителя при изготовлении каркаса:

  • основа корпуса, борта – ровинговые стеклоткани TP-07, TP-03, TP-056;
  • локальное укрепление отдельно взятых участков – конструкционные стеклоткани T-11, T-13.

Стеклоткань бывает разных видов по типу плетения, размеру нитей. В основном выбирают «косое» или сатиновое плетение. Нити должны быть витыми. Продается материал в виде листов, рулонов, ленты.

Процесс пропитки стеклотканиСтеклоткань продается пропитанной жирным составом. Чтобы ткань лучше пропитывалась связующим, замасливатель следует удалить при помощи бензина, уайт-спирита или ацетона. Обезжиренную ткань просушивают около 2-4-х часов на воздухе.

Для склеивания армирующего материала понадобится смола. В отрасли судостроения используется три разновидности смол: эпоксидные, винилэфирные, полиэфирные. Наиболее важные характеристики смол при строительстве стеклопластиковой лодки из любого типа волокна – это адгезия и пропитываемость.

Дешевым вариантом является использование полиэфирной смолы, позволяющей создать цельный элемент из стеклопластика за одну операцию. Можно применить смолу TM Ashland. Для создания декоративного, с защитными свойствами покрытия корпуса, понадобится гелькоут. Также потребуется фанера толщиной не менее 1,2 см, обладающая влагостойкостью.

Изготовление лодки невозможно без наличия грамотного чертежа. Проектирование будущего плавсредства можно осуществить с помощью программы Автокад. Сначала создается 3D модель, затем схемы шпангоутов, выкроек. Готовые чертежи берутся на специализированных сайтах, в интернете. Теперь можно начинать делать стеклопластиковую лодку своими руками.

Матрица

Непосредственно производственный процесс изготовления стеклопластиковой лодки своими руками начинается с постройки матрицы. Сначала изготавливается каркас, на который крепятся шпангоуты. Далее их следует обить двенадцатимиллиметровой фанерой, стараясь добиться как можно более ровной поверхности. Края лодки делают более жесткими, для бортов применяют двойной слой фанеры.

Каркас лодкиТеперь необходимо долго и тщательно выравнивать борта с использованием полиэфирной шпатлевки. Нужно исключить все погрешности, чтобы конструкция лодки была устойчивой. Можно работать специальными шпателями-шаблонами.

На этапе выравнивания матрицы можно предусмотреть такую важную деталь лодки, как киль. Он обеспечивает ровное движение весельной или моторной лодки, исключая вертлявость. Изготовленный из дерева самодельный киль заливают полиэфирной смолой.

Посредством разметки выявляют все погрешности построенной матрицы. Наждачкой выравнивают и зачищают края, придавая будущему судну симметричность. Готовая очищенная от грязи форма обезжиривается, на нее наносится антиадгезионный состав в 4 слоя. Он необходим в качестве разделителя, не допускающего прилипания смолы к поверхности формы.

Покрытие гелькоута

После высыхания восковой прослойки наносится гелькоут, который является внешней поверхностью лодки. Это ответственный момент, от которого зависит внешний вид судна. Гелькоут обеспечивает защиту от царапин, ультрафиолета, потертостей. Наносить его нужно, добиваясь равномерного покрытия, избегая пузырьков и потеков. Теперь можно приступать к укладке раскроенных деталей на полностью высохший слой гелькоута.

Изготовление корпуса

Раскрой ткани осуществляется отрезанием полотен, соответствующих длине корпуса. Полотна для укладывания вдоль ватерлинии и киля, не должны иметь стыков. Если произойдет удар о препятствие, то материал в этом месте способен задраться, а затем отслоиться. Следует оставлять припуски при раскрое по кромкам для укладывания внакрой. Чтобы сшить куски стеклоткани для получения необходимой длины, можно использовать стеклянные нитки, выдернутые из кромки материала, либо пропитанные олифой льняные.

Слой стекловолокна равномерно покрывается связующей полимерной смолой. Для этого рекомендуется пользоваться прикаточным валиком. Пузырьков воздуха необходимо избегать, так как оставшиеся в некоторых местах пустоты ослабляют конструкцию. Далее укладывается следующий слой стеклоткани по аналогичной схеме. Можно наносить до пяти слоев стеклопластика. Для получения более красивого верхнего слоя рекомендуется использовать специальный «верхний» стеклопластик.

Силовой каркас и пол

Чтобы усилить корпус необходимо проложить три деревянных бруска вдоль формы, которые затем покрывают двумя слоями стекловолокна. Монтаж шпангоутов производят через каждые 30 см, также нанося на них стеклоткань.

Необходимо создать двойное герметичное дно, делающее лодку непотопляемой даже в случае переворачивания. Пол обшивается фанерными листами с влагостойкими свойствами. Готовый пол покрывается парой слоев из армирующей ткани, с обязательной пропиткой полимерной смолой. Составу дают полностью высохнуть.

Завершающий этап

Остается извлечь готовую лодку из формы, обрезать припуски, зашлифовать поверхность, смонтировать крышу и брус для защиты бортов. Можно сделать также дополнительные элементы: сидения, весельные крепления, ящички. Используя стеклопластик, своими руками можно изготовить любые необходимые аксессуары для судна. После этого приступают к покраске.

Аналогичным методом изготавливаются своими руками катера из стеклопластика. Конечно, чертеж и конструкция катера сложнее, чем лодки, и усилий потребуется больше. Зато стоимость самоделки обойдется вполовину меньше, чем такого же готового судна.

Ремонт

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

  • дефекты декоративного слоя;
  • трещины в корпусе;
  • пробоины и полупробоины;
  • расхождение углов;
  • раковины.

Ремонт лодки из стеклопластикаОсновные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Повреждение стеклопластикаМелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Ремонт стеклопластиковой лодкиРасхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

Вконтакте

Facebook

Twitter

Google+

Лодка из стеклопластика своими руками

Делаем лодку из стеклопластика своими руками Делаем лодку из стеклопластика своими руками

Стеклопластиковые лодки хороши благодаря сроку службы, надёжности. По сравнению с ПВХ стеклопластик легче.

Лодка из стеклопластика своими руками собирается быстро и недорого.

Делаем лодку из стеклопластика

лодка из стеклопластика своими рукамиСтеклопластиковая лодка своими руками будет предлагать неоспоримые достоинства по сравнению с готовой, приобретённой в магазине. Можно достичь невероятной скорости плавания. И по дизайну такая лодка из пластика будет идеально соответствовать вашим пожеланиям.

Что потребуется

Пластиковая лодка своими руками делается не так уж сложно, но требуется предварительная подготовка.

Чертежи

Сделать лодку невозможно без подходящего чертежа. Предварительное проектирование выполняется современной программой AutoCAD. Сначала делается 3D-модель. Далее отдельные схемы. Если нужны готовые чертежи самодельной лодки, их допускается найти в Интернете на тематических сайтах. Но лучше приготовить свой.

Чертеж лодки

Необходимые материалы

Потребуется сырьё: в качестве основы (в первую очередь для корпуса полотна) — стеклоткани TP-07, TP-03, TP-056; для упрочнения конкретных участков — T-11, T-13.

Стеклоткань для лодки

Стеклоткань дифференцируется по размеру нитей и способам плетения. Чаще всего предпочитают сатиновое либо косое. Нужно, чтобы нити были витыми. Стеклоткань может покупаться листами, рулончиками, лентами. Но всегда тщательно пропитанная жиром. Чтобы в ткань эффективнее входило связующее, замасливатель надлежит удалять уайт-спиритом или бензином. Ткань, из которой устранён жир, сушится на воздухе примерно два-четыре часа.

Чтобы клеить армирующий материал, нужна смола. Судостроение предполагает применение трёх смол — полиэфирных, винилэфирных, эпоксидных. Ключевые параметры — пропитываемость, адгезия. Недорогая, хорошая — полиэфирная смола, с помощью которой полноценная стеклопластиковая лодка создаётся за один раз.

Чтобы выполнить декоративный защищённый корпус, нужен гелькоут. Ещё нужна защищённая от влаги фанера толщиной минимум в 1,2 сантиметра.

Инструменты

Гвозди, клей, шуруповёрт, герметик силиконовый, латексная краска, лобзик, паракорд, кисть, дрель, шприц, молоток, шпателя, измерительная рулетка.

Матрица

Весь процесс начинается с матрицы. Сперва делается каркас, куда прикрепляются шпангоуты. Затем шпангоуты нужно обить фанерой в 12 миллиметров, стараясь, чтобы поверхность была максимально выровненной. Краешки лодки делаются жёсткими, для бортов используется удвоенный слой фанеры. Далее следует внимательно ровнять борта полиэфирной шпатлёвкой. Когда матрица ровняется, нужно предусмотреть создание такой важной детали, как киль. Его можно отдельно сделать из дерева и залить полиэфирной смолой. Разметка определяет проблемы готовой матрицы, с применением наждачки ровняются и отчищаются края, судно получается симметричным.

Матрица лодки

С вычищенной от грязи формы убирается жир и туда наносится состав в 4 слоя. Он нужен как разделитель, чтобы смола не налипала к поверхности формы.

Пошаговая инструкция

Чтобы сделать лодку из стеклоткани своими руками, рекомендовано чётко следовать инструкции ниже.

Выпиливание

Мы режем стеклоткань (стекловолокно) на полотна, совпадающие по длине с корпусом. На них не должно быть стыков.

Если для необходимой длины требуется сшить стеклоткань, то подойдут или нитки из стекла, выдернутые прямо из материала, либо напитанные олифой льняные нитки.

Стекловолокно тщательно покрывается полимерной смолой. Лучше использовать прикаточный валик. Следует стараться избегать пузырьков воздуха, так как это говорит, что в конструкции остались ослабляющие пустоты. Новый слой стеклоткани кладётся по такой же схеме. Может быть до пяти слоёв стеклопластика. Чтобы верхний был покрасивее, для него можно применять особый «верхний» же стеклопластик.

Сборка

Собрать лодку помогут штифты или гвозди. Делается в следующем порядке:

  • левая сторона лодки соединяется со дном;
  • корма — со дном и левой частью;
  • правая сторона — со днищем и кормой;
  • нос — ко дну и двум другим сторонам.

Перед соединением частей гвоздями применяем клей.

Отделка

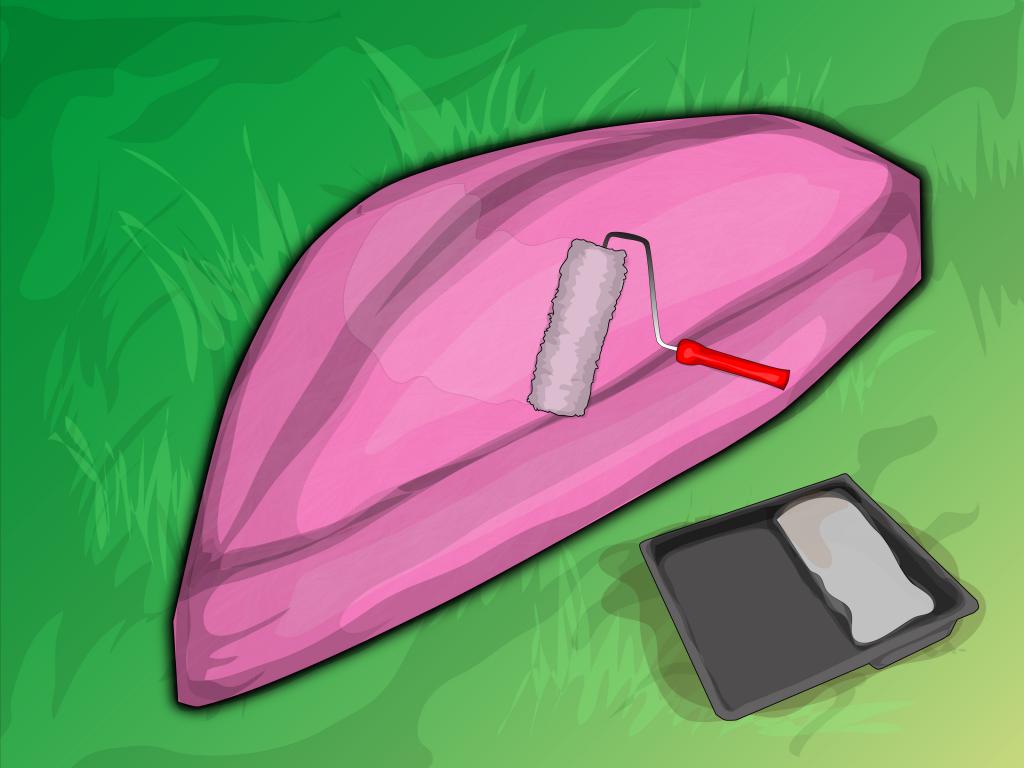

Готовая лодка получше прочищается с использованием наждачной бумаги. Затем заделываем щели в лодке герметиком и оставляем на свежем воздухе на сутки. Так лодка сохнет быстрее. Красить лодку надлежит в 3 слоя: один снаружи и два внутри. Перед нанесением нового нужно чуть-чуть потерпеть.

Испытания

Проверка выявляет отсутствие ошибок.

Возможные проблемы и пути их решения

Если ошибки есть, то имеет смысл просмотреть видео американца Д. Дидриксена, самостоятельно делавшего именно такую лодку.

FAQ

  • Как это ремонтируется?
  • Ремонт лодок и катеров доступным способом (в частности, стеклопластиковых) не составляет особого труда. Против мелких повреждений подойдёт та же эпоксидная смола. Сквозные царапины убираются шпаклеванием. Более основательный ремонт производится, когда появляются стандартные неприятности — дефекты в декоративном слою, трещины корпуса, пробоины. Для ремонта применяются опять же эпоксидные смолы и стеклоткани.
  • Оправдано ли использование слоя пенопласта?
  • Иногда да, но он менее прочный.

Выводы

Самостоятельно сделанная лодка из стекловолокна — отличный вариант для начинающих любителей самоделок. Разобраться, как сделать лодку, и реализовать это на практике в данном случае относительно легко.

Стеклопластиковая лодка своими руками — как сделать, чем покрасить, видео

Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.

Стеклопластиковая лодка

Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.

Лодка из стеклопластика

Стеклопластик считается самым дешевым и надежным материалом для производства лодок. На него не действует сырость, плесень, заражение грибком. Материалом не питаются грызуны, поэтому лодки хорошо хранятся в гаражах, любых складских помещениях. Главное, при производстве правильно склеить волокно, чтобы не было щелей и проникновения влаги внутрь корпуса.

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

  • респектабельный внешний вид;
  • надежность;
  • долговечность;
  • водонепроницаемость;
  • доступный по цене.

Лодки имеют множество плюсов конструктивного характера:

  • Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
  • Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
  • Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
  • Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
  • Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
  • Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
  • Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.
Главным недостатком лодки считается сравнительно большие ее размеры, транспортировка не возможна без прицепа.

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То – же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

  • Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
  • Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
  • Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
  • В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

Стеклопластиковая лодка нуждается в шпатлеваниии покраске, чтобы она хорошо хранилась в дальнейшем, не поддавалась заражению плесенью и грибком.

Проектирование

Изготовление самодельной лодки начинается с чертежа. Посмотреть чертежи можно в интернете, или разработать самостоятельно при помощи программы AutoCAD. Также согласно чертежу изготавливается матрица. Для ее производства потребуется болванка, либо формочка. При проектировании учитывается жесткость материала, выравнивание бортов до идеальной ровности, чтобы не было крена на воде.

Изготовление матрицы

Матрица считается самым сложным этапом при изготовлении лодки своими руками. Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.

Процесс:

  • прикрепить к каркасу шпангоуты;
  • после установки шпангоутов крепятся бортики из фанеры. Нос матрицы должен основательно крепиться в борту;
  • матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм;
  • для ровности бортики выравниваются и ошкуриваются;
  • на матрицу наносится полиэфирная шпаклевка;
  • лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем;
  • важно правильно сделать разметки на лодке, ее форма должна быть идеальной;
  • далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет;
  • изготовленный из дерева киль сверху покрывается полиэфирной смолой;
  • чтобы поверхность бортиков матрицы была идеальной, киль нужно снять;
  • довести борта до совершенства и идеальной формы матрицы;
  • стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй;
  • для выдавливания лодки из матрицы встраиваются нипеля;
  • при наличии стеклопластиковых седушек, их матрицу также нужно подогнать по месту своего предназначения.

Изготовление лодки

Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.

  • согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
  • параллельно бортам лодки устанавливаются седушки из стеклопластика;
  • для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
  • срезается лишняя бахрома, седушки вклеиваются при помощи клея;
  • прикручиваются уключины;
  • борта лодки основательно зашкуриваются наждачной бумагой;
  • готовая лодка погружается на багажник;
  • снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.

Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.

Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.

Материал прочный, легкий, непотопляемый. Именно поэтому стеклопластик пришел на смену дереву и широко используется в строительстве лодок любой модификации и конструкции.

Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.

Статья была полезна?

5,00 (оценок: 1)

Лодка своими руками под мотор: конструкции, чертежи, материалы Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?

На строительство какого-либо плавсредства своими руками решаются по разным причинам: кто-то просто из любопытства – получится или нет; кому-то доставляет гордость показывать лодку, изготовленную самостоятельно; у кого-то банально нет свободных денежных средств, чтобы купить судно, сделанное специалистами. Причин может быть много, но все они рано ли поздно заставляют взяться за карандаш, чтобы составить своими руками чертежи моторной лодки.

Из каких материалов?

Их чего же можно изготовить моторную лодку? Давайте разберемся поподробней, какие материалы используют в строительстве моторных лодок.

  1. Лодки из стеклопластика. Достаточно легкий, прочный и дешевый материал для строительства судна. Работа обычно не вызывает больших затруднений даже у начинающего судостроителя.
  2. Лодка из фанеры. Доступный материал, относительно дешевый, его достаточно легко обработать: не нужно закупаться дорогостоящим инструментом и иметь какие-то специальные знания и навыки.
  3. Надувные лодки пвх. Под мотор можно самостоятельно изготовить и плавсредство из ПВХ. Из минусов – более дорогостоящий материал, изготовление такой лодки требует много свободного места. Себестоимость самодельной лодки из ПВХ может быть выше, чем у купленной в магазине.

Стеклопластик

Прежде чем рассмотреть, как своими руками сделать моторную лодку из стеклопластика, давайте изучим все плюсы и минусы этого материала.

Плюсы:

  • Надежная.
  • Долговечная.
  • Водонепроницаемая.
  • Презентабельная на вид.
  • Доступная по цене.

Лодка из стеклопластика может быть как килевая, так и плоскодонка, так как стеклопластик достаточно прочный материал, который не боится песчаного и каменистого дна. Судно из стеклопластика будет ударопрочным, на нем легко можно пройти по мелководью, не боясь, что дно лодки изотрется о камни. Кроме того, этот материал нормально переносит перепады температур, поэтому обычно не возникает проблем с хранением лодки: ее можно оставить на зиму даже в неотапливаемом гараже. Ремонт тоже довольно простой: понадобится лишь эпоксидная смола и стеклоткань. Так как такие лодки не требуют накачки воздухом, то ее и невозможно проколоть или порвать. Эти плавсредства практически непотопляемы.

Минусы:

Основной минус такой лодки в том, что они имеют достаточно большие размеры, поэтому транспортировка судна обычно вызывает затруднения. Как правило, для перевозки требуется прицеп.

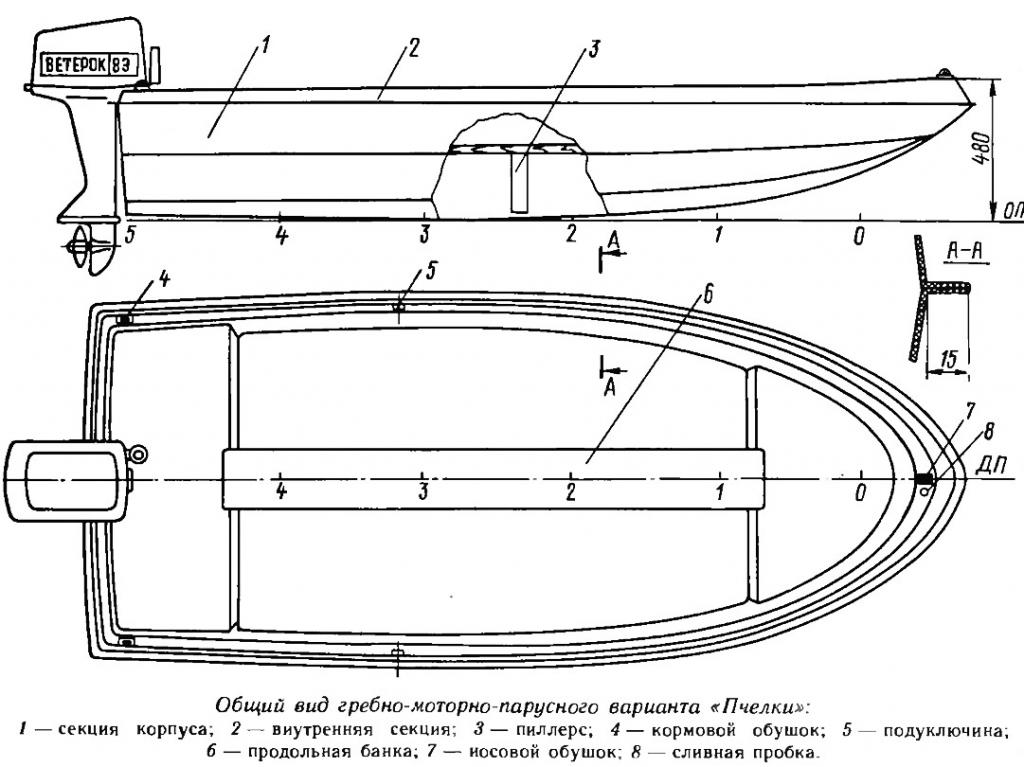

Чертеж стеклопластиковой лодки с мотором

Изготовление лодки из стеклопластика

Как всегда, вначале необходимо подготовить чертеж и изготовить матрицу будущего судна. Это следует сделать прежде, чем начинать строить лодку под мотор своими руками. Чертеж можно разработать как самостоятельно, так и взять уже готовый. При составлении проекта лодки обязательно учитывается как жесткость стеклопластика, так и то, чтобы все борта были идеально выровнены, так как впоследствии это скажется на устойчивости судна.

Изготовление матрицы, то есть формы для будущей лодки, пожалуй, самый дорогостоящий и сложный процесс при самостоятельном изготовлении лодок. Важно, чтобы все размеры были идеально выверены, тщательно проработана форма судна и сделаны все разметки. Для того чтобы впоследствии не возникло сложностей с выдавливанием лодки из матрицы, а также сама она могла служить и в дальнейшем, важно не забыть встроить в нее ниппели.

Для того чтобы строилась легко и свободно изготавливаемая своими руками лодка под мотор, нужно заранее запастись следующими инструментами и материалами:

  • Гелькоут лодочный.
  • Отвердитель.
  • Полиэфирная смола.
  • Стекломат.
  • Ножницы.
  • Наждачная бумага.
  • Уключины и подуключины.

Последовательность действий:

  1. Обмажьте матрицу в четыре слоя разделительным воском.
  2. Нанесите гелькоут для внешнего слоя судна
  3. Установите стеклопластиковые сиденья параллельно бортам плавсредства.
  4. Прикатайте стекломат в пять–шесть слоев, чтобы придать жесткость и прочность всей конструкции.
  5. Срежьте лишнюю «бахрому» и вклейте сиденья при помощи специального клея.
  6. Прикрутите уключины.
  7. Зашкурьте борта судна при помощи наждачной бумаги.
  8. Покрасьте лодку гелькоутом как внутри, так и снаружи.

Дно на таких лодках лучше делать двойным и герметичным, что сделает лодку практически непотопляемой даже в тех случаях, когда она перевернется. Можно усилить корпус, проложив деревянные бруски вдоль формы и покрыть их двумя слоями стекловолокна.

Лодки из стеклопластика

Основная затрата при строительстве лодки своими руками под мотор из стекловолокна заключается как раз в изготовлении матрицы. Ее производство для всего одной лодки выйдет неоправданно дорого, поэтому перед строительством подумайте о том, как можно будет окупить саму матрицу.

Фанера

Этот материал для строительства лодки своими руками под мотор обычно выбирают из-за того, что он общедоступен, купить его можно практически в любом строительном магазине по относительно невысокой цене. Кроме того, листы фанеры небольшой толщины, легко сгибаются, а обработать фанеру можно простыми ручными инструментами без больших материальных затрат. Но давайте разберемся, в чем же заключаются плюсы и минусы строительства своими руками лодки из фанеры под мотор.

Плюсы:

Они уже были перечислены выше. Можно лишь добавить, что у фанерных лодок относительно небольшой вес и хорошая вместимость.

Минусы:

К ним, пожалуй, можно отнести то, что лист фанеры сложно согнуть под большим углом, так как он может легко треснуть, поэтому, хотя тонкие листы и гнутся достаточно хорошо, при строительстве судна стараются лишний раз не рисковать и строят плавсредства преимущественно треугольной или прямоугольной формы, избегая сильно выгибать материал.

Чертеж моторной лодки из фанеры

Изготовление лодки из фанеры

Как и при строительстве любой другой лодки, при изготовлении фанерных аналогов работу следует начать с чертежа. Не будем повторяться и напоминать о том, что можно как сделать своими руками чертежи моторной лодки, так и приобрести готовые.

Для строительства плавсредства вам потребуются стандартные инструменты для работы по дереву: ножовка, лобзик, рубанок, шуруповерт, топор, молоток, стамеска, отвертка и так далее.

Кроме того, будет необходимо приобрести:

  • водонепроницаемую фанеру стандартного размера;
  • сосновую или дубовую доску;
  • ткань, которой будете оклеивать корпус;
  • шпаклевку;
  • водонепроницаемый клей;
  • олифу или другую водоотталкивающую пропитку для дерева;
  • масляную краску;
  • гвозди, шурупы, металл для изготовления уключин.

Лодка с мотором практически ничем не отличается от той, которая предназначается под весла. Единственным отличием является то, что при строительстве под мотор лодки своими руками слегка видоизменяется корма: на ней устанавливается транец, который изготавливают из многослойной фанеры. Важно, чтобы он выдержал крепление двигателя, поэтому экономить на нем не стоит.

После изготовления чертежа, нужно все элементы перенести на плотный картон в масштабе 1:1, то есть сделать на нем выкройки деталей в натуральную величину. С такого картонного шаблона гораздо проще перенести все элементы непосредственно на фанеру. Перенося выкройку, следите за тем, чтобы волокна фанеры шли вдоль детали.

После этого вам нужно будет выпилить все части из фанеры, собрать судно, тщательно подгоняя все детали и элементы конструкции.

Лодка из фанеры своими руками

Для того чтобы лучше защитить фанеру от влаги, можно по окончании работ, обшить готовую лодку стеклотканью. Приклеивают такую ткань по направлению от киля к бортам, тщательно следя, чтобы не было никаких складок и пузырей. После того, как она полностью высохнет, необходимо прошпаклевать поверхности, загрунтовать их и затем окрасить.

Лодка из ПВХ

Надувные лодки из ПВХ под мотор, пожалуй, наиболее трудные в изготовлении плавсредства. К плюсам последних можно отнести то, что они достаточно легкие, их можно взять в пешие походы, а поместятся они в обычный рюкзак.

А вот минусов у таких лодок достаточно много:

  • Непрочные, подверженные проколам: такую лодку довольно просто порвать, зацепившись за куст или острый камень.
  • Дорогостоящие: себестоимость изготовления достаточно высокая, так как специальный материал для лодок стоит довольно дорого.
  • Нужно обладать определенными навыками: знать хотя бы принципы раскройки материала. Даже если вы найдете готовые выкройки, незнание основных правил закройщиков может привести к порче дорогостоящего материала.
  • При склеивании также недопустимы ошибки, так как детали вы уже не всегда сможете отклеить обратно, а, соответственно, это опять же ведет к дополнительным материальным затратам.

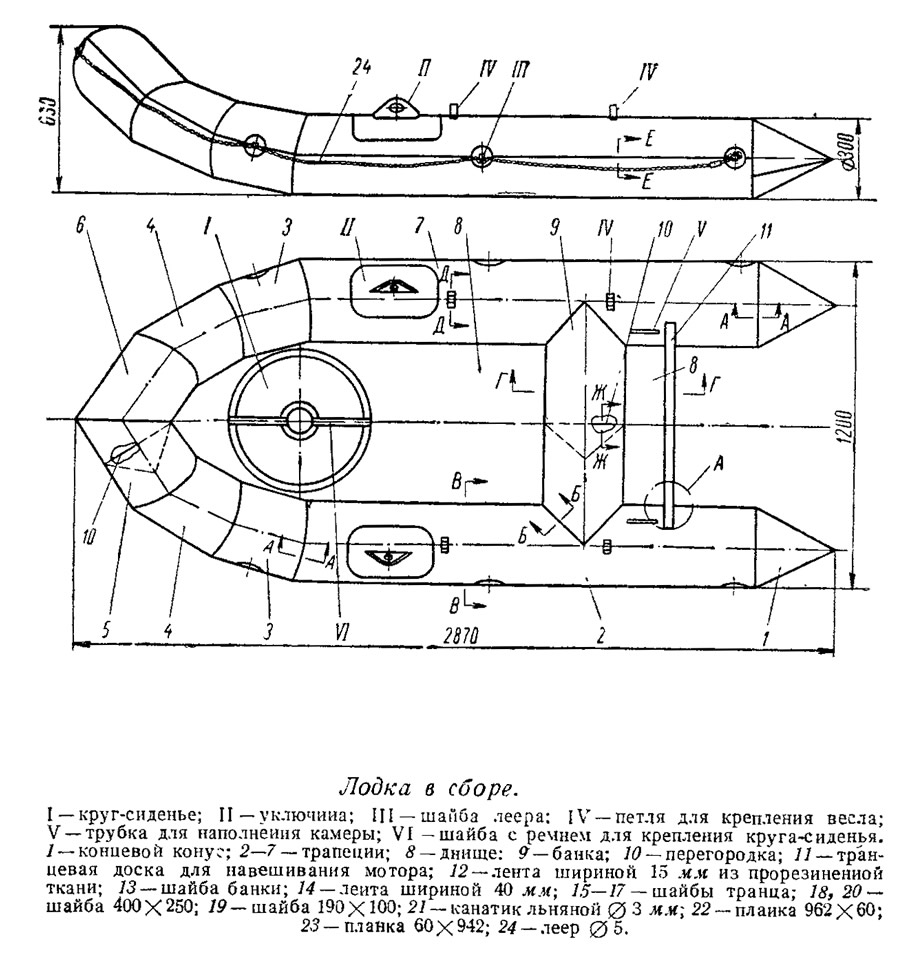

надувная лодка чертеж

Изготовление лодки из ПВХ

Понятно, что строительство своими руками лодки под мотор из ПВХ, как и все прочие, начинается с чертежа. Но, помимо него, вам нужно будет найти еще выкройки или лекала всех элементов конструкции в масштабе, чтобы затем самостоятельно создать части в натуральную величину.

Материалы:

  • ПВХ.
  • Клей для ПВХ.
  • Ножницы.
  • Кисточки.

И главное, вам потребуется место с достаточной вентиляцией для изготовления лодки.

Перед постройкой лодки в натуральную величину рекомендуем склеить такой же макет хотя бы из обычного полиэтилена. Так вы сможете: во-первых, проверить сами лекала (к сожалению, они часто грешат тем, что там допущены грубые ошибки), а, во-вторых, вы будете знать весь процесс и порядок сборки, что впоследствии облегчит вам работу над большим судном. На первый взгляд может показаться, что эта работа бессмысленна, но она может сберечь вам дорогостоящий ПВХ в случае ошибок.

Лодка из ПВХ под мотор

После того как вы убедитесь, что все лекала сделаны верно, можно приступать к изготовлению лодки из ПВХ. Тщательно подгоняйте все элементы конструкции и хорошо проклеивайте швы. После изготовления самой лодки, будет необходимо еще вклеить сиденья, транец и всю фурнитуру. Это все можно как приобрести в магазине, так и при наличии определенного опыта изготовить самостоятельно.

Заключение

Обладая достаточной фантазией, можно изготовить лодку своими руками под мотор абсолютно из любого материала. И нельзя сказать, что для этого требуется слишком много каких-то дополнительных знаний и умений. Все трудности, которые возникают в процессе изготовления, довольно легко разрешимы, так как в сети есть много информации по изготовлению лодок своими руками.

Лодка своими руками под мотор

Регистрация

В качестве дополнения ко всему вышесказанному, добавим, что регистрация лодок массой менее двухсот килограммов и с мощностью двигателей до 10,88 л. с. с мая 2012 года не требуется. Поэтому, приступая к постройке лодки своими руками под мотор обязательно учитывайте эти параметры.

из стеклопластика, фанеры или пенопласта?

Желание, хоть ненадолго, стать капитаном пусть даже самого маленького судна, очевидно, живет в нас с раннего детства. Оно не уплывает в бумажной лодочке по весеннему звонкому ручью, не растворяется в детских снах о дальних морских путешествиях. А если рядом есть водоем, по которому вы можете периодически совершать пусть не дальние и не морские, но вполне водные путешествия, то можно сделать лодку, например из стеклопластика, своими руками — эта статья для вас. Причем молоток, либо вообще не потребуется, либо почти не потребуется.

Какую лодку будем строить

Здесь решающим фактором может стать не только глубина вашего кошелька, но и глубина, а также ширина и соленость близлежащего водоема, а значит и правила судоходства на нем. Мы, конечно же, не будем строить морскую яхту, а поговорим об материалах, приемах и способах сооружения небольших весельных лодок и лодок, на которые можно установить небольшой двигатель, т.е. о конструкциях достаточно легких и не особо больших.

И даже в этом сегменте судостроительства, конструкций, технологий и подходов такое количество, что мы возьмем за основу наиболее, на наш взгляд простые и действенные. В конце 70-х годов прошлого века на многочисленные водоемы Советского Союза вышли в большое плавание распашные прогулочные лодки, изготовленные целиком из стеклопластика. Новый «корабль» был значительно легче, маневреннее своей тяжелой деревянной предшественницы, поэтому на лодочных станциях разбирался в первую очередь. К тому же, такая шлюпочка и ремонтировалась легко, и служила не меньше деревянной. Что мешает просто взять и повторить эту технологию в удобных для себя размерах. Да ничего, а вот надо ли – разберемся в процессе описания процесса.

 Изготовление  лодки из стеклопластика своими руками

Делается такая лодка, независимо от сложности, по одной схеме:

  • изготавливаем макет;
  • наносим разделительный слой;
  • укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
  • обрабатываем и устанавливаем оборудование, узлы, элементы прочее.

При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.

Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.

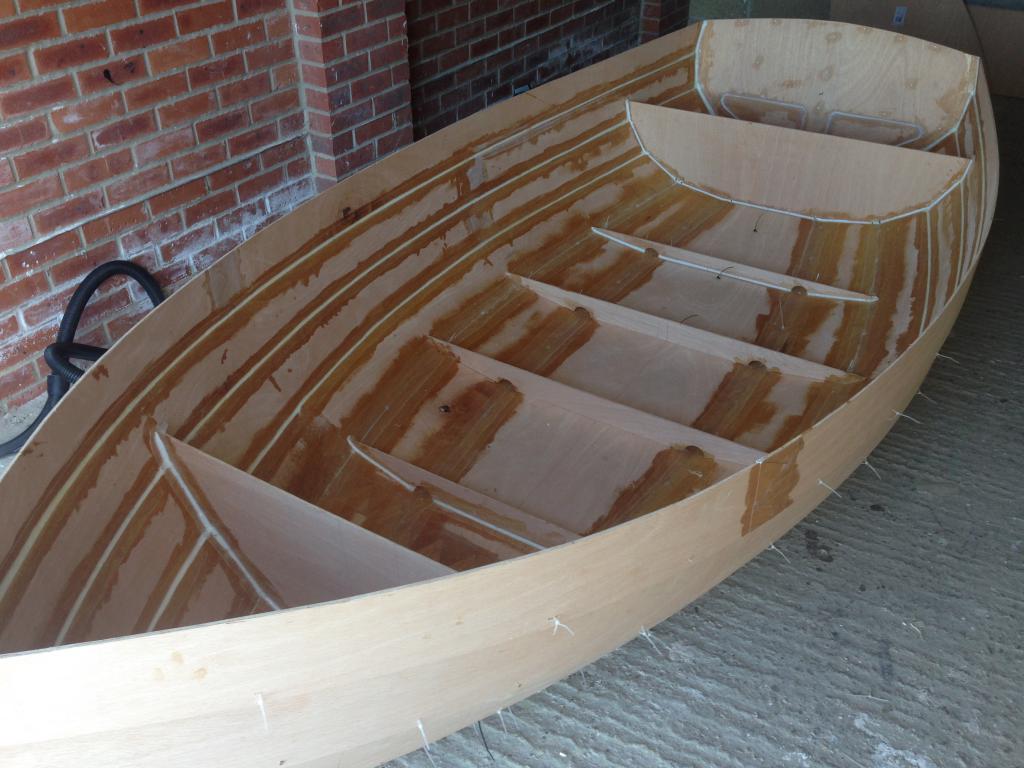

Самодельная лодка из фанеры

Очень многие создатели самодельных лодок предпочитают работать именно с этим материалом, так как он общедоступен, легко обрабатывается и, главное, при небольших толщинах – гнется. Если мы ведем речь об индивидуальной рыбацкой лодочке из фанеры, которая будет использоваться на ближайшем пруду, без риска повредить днище об острые прибрежные камни, то вполне достаточно будет фанеры толщиной 6 – 8 мм. Да и выкроить такую лодочку можно из одного листа фанеры.

Для соединения между собой элементов лодки используют тонкую медную проволоку, продетую через отверстия, просверленные по краю друг напротив друга с шагом приблизительно 150 мм. Борта и транец ставят на днище.

Стыки изнутри и снаружи проклеивают тремя слоями стеклоткани с увеличением по ширине от внутреннего к наружному. Поверху приклеивают обносную рейку (буртик), уширения под уключины, упоры для сиденья и обязательно на дно несколько реек для жесткости. Можете все скручивать на саморезы, которые потом нужно будет обязательно выкрутить, а в оставшиеся отверстия вбить деревянные нагеля на эпоксидной смоле. В отверстия для уключин лучше вклеить трубки из нержавейки, на худой конец – из латуни. Если на днище приклеить килевую рейку – лодка будет лучше вести себя на воде. В принципе, прокрасив это сооружение в несколько слоев пентафталевой краской, можно отправляться в заплыв. Но если всю конструкцию оклеить в 2 – 3 слоя стеклотканью на одном из вышеупомянутых связующих, то срок службы вашего судна увеличится как минимум вдвое и вполне может составить лет эдак с тридцать. Если вы сделаете это, то не поскупитесь и на покупной гелькоут или сделайте его, добавив в эпоксидку краситель. Нужно помнить, что со временем это покрытие стоит обновлять.

Весла можете купить готовые, а можете сделать сами, лучше из клееной древесины. Длина их не должна быть меньше 2 м, оптимальный размер – 2,2 м. Для лопасти использовать фанеру толщиной 6 мм.

По такому принципу можно построить и достаточно большую лодку, усилив корпус шпангоутами и другими необходимыми элементами. Конечно же, и фанера берется потолще. Предварительно изготовьте макет судна из плотного картона. Масштабировав элементы, получите чертежи деталей. А вообще-то в интернете достаточно чертежей лодок и катеров на любой вкус, также есть журнал «Катера и яхты» в котором тоже публикуются интересные проекты.

Лодка из пенопласта

Пожалуй, проще этого метода постройки лодки и не сыщешь. Достаточно большой кусок пенопласта – сам по себе лодка. Крепи уключины, ставь весла и в путь. Естественно, это слегка упрощенный вариант водного транспортного средства, но масса простеньких суденышек-катамаранов построено именно по такому принципу:

  • берут два пенополистирольных блока, при помощи нихромовой проволоки и зарядного автомобильного устройства придают им форму поплавков катамарана;
  • приклеивают килевые рейки, оклеивают несколькими слоями стеклоткани с усилением носовой и хвостовой части;
  • сооружают деревянную или металлическую платформу;
  • обеспечивают плавсредство любым движителем (от гребного колеса до легкого движка).

И все. А если все же говорить о лодке или небольшом катере, то пенополистирол может сослужить роль несъемной модели, повысив, к тому же, живучесть судна.

Все, как в случае с изготовлением чисто стеклопластиковой лодки, но модель делается из пенопласта толщиной 5 – 10 см и плотности 35 – 50 кг/см2, который склеивается между собой на полиуретановый клей. О способах придания пенополистиролу необходимой формы, кроме уже упоминавшегося, говорить не будем, их достаточно и все они вполне просты. Тем более что форму и сложность конфигурации своего корабля вы выбираете сами.

Так вот, когда ваше пенопластовое судно радует глаз своими плавными обводами, вы можете просто оклеить его многими слоями стеклоткани до требуемой ее толщины, вклеив все узлы, нуждающиеся в усиленном креплении или предусмотрев места их крепежа. И дальше – по схеме: шпаклевка, шлифовка, гелькоут и шампанское…

Хотя, нет. С шампанским мы погорячились. Наша лодка легка, достаточно прочна для эксплуатации длительное время, но об ее корпус бутылку с шампанским разбить вряд ли получится. А вот если до стеклоткани оклеить пенопластовую модель хотя бы в самых ответственных местах (днище, нос, корма, выступающие элементы) всего лишь 4-мм фанерой, то прочность судна увеличится значительно.

Все это не более чем приемы работы с материалом, а какие из них использовать – решать вам. Наша задача показать, что такая работа вам по силам и может сэкономить существенные финансовые ресурсы.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Лодка из стеклопластика своими руками

Статья акутальна на: Июль 2020 г.

Лодка – незаменимое транспортное средство в районах, окруженных водоемами. Также для любого любителя рыбной ловли хорошая лодка является незаменимым помощником. Чтобы изготовить лодку своими руками, потребуется приложить немало времени и усилий, также это касается и финансовой стороны. Однако сегодня имеется множество материалов, позволяющих быстро и без особых затрат соорудить плавсредство, один из которых – это пенопласт. Представленная далее информация поможет понять, что изготовление лодки из пенопласта вполне реально.

Особенности материала

Полимер, из которого изготовлен пенопласт, имеет вид вспененной массы. Благодаря этому между его частицами находится много воздуха, который позволяет материалу не тонуть в воде. Кроме этого, пенопласт обладает хорошими теплоизоляционными свойствами, малым весом, высокой плавучестью из-за большой площади материала и легковесности. Пенопласт по стоимости доступен каждому, а также легко обрабатывается инструментом и хорошо склеивается. Но, этот материал легко разрушается, поэтому его нельзя сгибать и придавать ему сложные формы. Поэтому для придания прочности самодельной лодки, ее корпус изготавливается не из сплошного пенопласта, а из сэндвич-обшивки, состоящей из слоя пенопласта со стекломатом. Технология сэндвича заключается в том, что между двумя слоями принимающего на себя основную нагрузку, материала, находится разделительный слой из более легкого материала. Таким образом, два слоя стеклоткани разделены пенопластом.

Самодельные лодки из пенопласта: чертежи

Перед тем, как делать лодку из пенопласта, необходимо составить ее проект. Для этого необходимо начертить все составляющие будущей конструкции с точными размерами и формой. Обычно длина лодки составляет 2,6 м, а ширина по днищу – 0,78 м. Самой трудной частью при проектировании является создание корпуса из деталей, которые не гнутся.

Чертежи лодки рекомендуется делать в натуральную величину, чтобы избежать ошибок при расчетах и иметь возможность непосредственно размечать детали корпуса. Чертеж наносят на фанеру, так называемую плазу. На плазе вычерчиваются детали лодки, образующие закладку, или каркас судна – киль, транец, кнопы, форштевень, ахтерштевень, с указанием ширины, высоты, поперечным сечением киля. Чтобы экономить место на плазах, можно вычерчивать проекции бока и полушироты одна на другой, обозначая их разными цветами. Проекция корпуса должна отражать ветви шпангоута обоих бортов – правого и левого, которые лучше объединить в носовую и кормовую группы.

Чтобы качество изготовленного судна соответствовало проекту, необходимо учитывать правила расположения теоретических линий: это линии поверхности внешней обшивки, внутреннего настила палубы, кормовой и носовой кромки шпангоутов, а также линии кромки карленгсов и стрингеров. Более подробно проектирование судна и сборку чертежа можно посмотреть на видео.

Статьи по теме (кликните, чтобы посмотреть)

Как сделать лодку из пенопласта своими руками

После изготовления чертежа с подробным нанесением всех элементов лодки, можно приступать к сборке каркаса. К скелету лодки будут крепиться внутренняя, внешняя, и главная обшивка. Он должен быть прочным, поскольку от этого зависит качество плавсредства. Главная обшивка, сделанная из пенопласта, придает судну устойчивость и непотопляемость на воде. Элементы главной обшивки должны быть плотно приклеены друг к другу, чтобы не пропускать влагу. Внутренняя обшивка служит защитой хрупкого пенопласта от механических повреждений внутри судна, а внешняя — с внешней стороны, она должна быть водонепроницаемая и прочная.

Изготовление каркаса

Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной. Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины. Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.

Изготовление главной обшивки

Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.

На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино. Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.

Изготовление внутренней и внешней обшивки

Внутренняя обшивка служит защитным каркасом для главной обшивки из пенополистирола. Она помогает сохранить целостность материала от различных механических воздействий, в том числе под давлением веса человека, находящегося внутри судна. Для изготовления внутренней обшивки можно взять фанеру. Сначала вымеряется площадь внутренней поверхности судна. Можно зашить всю площадь внутри лодки полностью или только пол и нижнюю часть бортов. После проведения замеров они наносятся на фанеру, после чего она отдельными частями приклеивается на главную обшивку с помощью эпоксидного клея. Нужно следить за тем, чтобы фанера не прогибалась под весом человека, повреждая пенополистирол.

Внешняя обшивка обязательно должна выполняться для того чтобы катер не повредил дно или борта о неровности дна или прочие препятствия. К тому же, она создаст водонепроницаемую поверхность. Для создания защитной поверхности наклеивается фанера на те места судна, где вероятнее всего может возникнуть пробоина, а также нос лодки. Остальную часть корпуса можно покрыть брезентом для устойчивости от влаги.

Лодка из пенопласта и стеклоткани своими руками

Самоделка из пенопласта, оклеенного стекловолокном, изготавливается по следующей схеме:

  1. После того, как будет изготовлен проект будущего судна, как было описано ранее, необходимо изготовить модель лодки из фанеры. Куски этого материала вырезаются исходя из элементов проекта, склеиваются между собой с помощью клея на эпоксидной основе (также можно использовать эпоксидную смолу).
  2. Вокруг модели из фанеры склеиваются предварительно подготовленные соответственно чертежу, листы полистирола. Для лучшего сцепления стыков их можно срезать под углом 45 градусов.
  3. Периметр лодки покрывается каркасом из реек размером 10х30 мм.
  4. Транец и форшпигель необходимо прикрепить к фанерной модели шурупами.
  5. Далее, вырезается днище и полистирола, приклеивается к боковым и торцевым частям, сверху укладывается груз. Излишки материала на местах стыков нужно срезать.
  6. Борта, которые крепились шурупами, теперь приклеиваются. Они были нужны для того чтобы не вмялся пенополистирол при склеивании. Места отверстий от шурупов заклеиваются пенопластом.
  7. Поверхность лодки ошкуривается наждачной бумагой.
  8. Теперь нужно использовать стекловолокно для оклеивания корпуса из расчета материала на 1 слой для бортов и 2 слоя для днища.
  9. Корпус нужно отшпаклевать, затем зачистить.
  10. С внутренней стороны корпус также покрывается стекловолокном, борта в 1 слой, а днище – двойным слоем, затем шпаклюется и зачищается аналогично внешней поверхности катера.

По периметру внутреннего борта также прикрепляется брус размером 10х30 мм, его фиксация производится нержавеющими шурупами с потайными головками. Между внутренним и внешним привальным брусом производится отверстие, куда вставляется прямоугольные бруски с обоих бортов для крепления подуключин. Впоследствии туда будет приварено гнездо из металлической трубки для уключин весел. Сверху борта также оклеиваются стеклотканью, чтобы исключить возможные протечки между брусьями к пенополистиролу. На днище прикрепляются стрингера на шурупы, покрываются эпоксидной смолой. Финальная отделка лодки из пенополистирола осуществляется с использованием эпоксидного грунта, нанесенного двумя слоями.

Лодка из стеклопластика своими руками

В 2010 мне удалось в гараже за несколько дней сделать маленькую глиссирующую лодку из пенопласта, стеклоткани и эпоксидной смолы. Метод постройки был прост и достаточно оригинален. Совершенно скромный бюджет в 100$, немного труда и смекалки и вот я обладатель настоящей моторки. Привязываем на крышу автомобиля, мчимся на речку и на 10-ти сильном моторе разгоняемся так, что ветер свистит в ушах. Я был впечатлен. С тех пор мысль о чем-то более серьезном меня не покидала. Начал изучать варианты и методы постройки маломерных судов. Их достаточно много. У каждого из них есть свои и плюсы и минусы. Очень широко распространен метод сшивки лодок из фанеры, с последующей оклейкой стеклотканью на эпоксидной смоле. Но меня пугало количество труда, который нужно затратить, для получения поверхности хорошего товарного вида и качества. А это труд посильный авто шпаклевщику и маляру высокого класса, к моему сожалению, таким навыком я не обладал. На картинках из интернета внешний вид таких лодок в основной массе красотой не отличался, было заметно, что их авторы этим навыком не владеют. А, как показывает практика, если косяки заметны на фото, то в жизни все намного и намного хуже. Попадаются конечно отменные экземпляры, но редко. Делать большую лодку методом своей малой не хотел, потому что было интересно опробовать новый вариант. Мой товарищ, специалист по евроремонту, закончил очередной объект и дожидался следующего, на котором хозяева перенесли сроки начала на месяц — полтора. Ходил, маялся и мне удалось привлечь его на помощь. Изучив проекты катеров, которые имеются в свободном доступе, остановился на двух — это Север 420 и Север 520. Оба Игоря Седельникова и оба имеют гидролыжу, которая способствует быстрейшему выходу на глиссер. Больше нравился второй проект с каютой, видимо из-за ее наличия.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?

В гараже длиной 6 метров делать катер пяти с лишним метровой длины не решился — мало места. Сказано – сделано, вот мы готовы начать. Старт был таким внезапным, что долго думать времени не было. Помню болван собирались делать из бруска и ДВП. И я его даже привез, но в самый последний момент склонились к гипсокартону. На пол в гараже постелили два листа ДСП, скрепили их между собой и из калиброванного соснового бруска 25х30 мм начали по данным проекта делать шпангоуты. Но не такие крепкие и надежные как в настоящей лодке — цель их выдержать всего лишь вес гипсокартона. Брусок запиливали под нужными углами и скрепляли косынками из фанеры прикручивая саморезами. Прямо на ДСП расчертили расположение шпангоутов и прикрутили в нужном порядке. Стрингеры сделали из длинных и узких полосок фанеры. Их функция была такая же, как и у шпангоутов — держать вес гипсокартона. Для крепления везде использовали саморезы. В результате получилась на удивление жесткая конструкция. А что бы убедиться, что все сделали правильно окрутили от листов ДСП вытащили на улицу и посмотрели с расстояния. Система была очень легкой. Картина напоминала лодку Север 420 в векторной графике. Результат весьма порадовал, каркас закрепили на прежнее место. На все это ушел день или два. Привез несколько листов потолочного гипсокартона. Листы прикладывали к каркасу, отмечали карандашом и вырезали элементы будущего болвана. К каркасу крепили так же саморезами. Обводы Севера 420 имеют довольно простую форму, поэтому гипсокартон гнулся легко даже без намачивания. И на эту работу время ушло не много. Первым отступлением от проекта было создание дополнительного ребра по борту, которое сделали, наложив в том месте дополнительный слой гипсокартона. Ребро должно повысить жесткость будущей лодки. Вторым отступлением было создание отворотов по периметру для крепления болтами днища к внутренней части лодки. Стыки гипсокартона проклеили серпянкой и принялись шпаклевать. Вернее сказать, шпаклевал мой товарищ, в этом его не превзойти, а я был на подвозе материалов, отвечал за финансирование, и показывал где сгладить больше, а где наоборот подчеркнуть. Короче пытался контролировать форму. Дело спорилось. Были лишь небольшие заминки из-за того, что в конце ноября высокая влажность, и строительная шпаклевка даже в отапливаемом гараже сохла не очень быстро. Акриловые шпаклевки схватываются за короткое время, но для возможности их нормальной обработки должны полностью высыхать. Поверхность была большой и для ускорения процесса приходилось ставить дополнительные нагреватели и вентилятор. Лодочные обводы с каждым слоем становились все совершеннее. На пересечениях поверхности днища и бортов, а также на дополнительном ребре жесткости использовали алюминиевые уголки, которые применяют в отделочных работах.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?

И вот добились почти идеальной поверхности. Но остались еще реданы, которые пошли на десерт. Делать их сразу не было смысла, так как они делят поверхности большой площади на меньшие и удлинили бы работы по доводке. Положение реданов разметили карандашом, вырезали из гипсокартона узкие полоски, приклеили и прикрутили к нашему фальшизделию. Третьим отступлением от проекта была форма и направление реданов. Полукруглая форма взамен треугольной была выбрана из-за того, что на мой взгляд она должна обеспечить большую жесткость днища. А их параллельное направление, взамен сходящемуся к носу, из-за того, что так лодка будет выглядеть агрессивнее. Причем в проекте, который я использовал для своей маленькой моторки, реданы в таком направлении и располагались. Я руководствовался тем, что на крейсерской скорости и на мощном двигателе, по описанию проекта, лодка должна глиссировать только на гидролыже, в этом случае влияние реданов практически отсутствует. Потом я узнал, что они должны, вроде как, отсекать воду от днища и способствовать не проскальзыванию при резких поворотах. Долго думать времени не было, что сделано то сделано. Последующие испытания показали, что лодка на скорости разворачивается практически на месте как водный мотоцикл, и, по моему мнению, то, что там где-то не так отсекается – лишь малые проценты, а может и доли процента отрицательного влияния на гидродинамическое качество. Зато была получена повышенная жесткость днища, которая положительно сказывается на экономии материала и уменьшении веса катера. Вернусь к тому как доделали реданы. По зафиксированным к болвану гипсовым полоскам вели шпателем, в котором вырезали дугу, близкую к полукругу придавая форму заранее нанесенной гипсовой массе. Полоски служили наполнителем и линейкой одновременно. Тем временем дело подходило к очень интересному моменту, к созданию матрицы. Гипсокартон и брусок конечно хорошо, но это всего лишь прообраз, муляж, а хотелось получить что-то настоящее, по которому можно стучать, которое можно двигать, не боясь повредить. Я начал искать где купить материалы и решать какие именно использовать. Как всегда, помог интернет. В нашем городе, найти полиэфирную смолу, гелькоут и стекломат я не смог. Ближайшим местом где все было оказался Минск. Взял телефон и начал звонить по фирмам. На меня хлынул поток информации. Какой гелькоут и смола, для матриц или обычная, с парафином или без, предускоренная или нет, импортная или отечественная, дорогая или очень дорогая, какая система отверждения? Какой плотности стекломат, какой разделительный агент использовать? После бурной атаки на мой мозг было решено использовать для матрицы обычные гелькоут и обычную полиэфирную смолу, но с воском, и стекломат с плотностью 300 грамм на метр квадратный. Растворенный в такой смоле воск создает на поверхности пленку и уменьшает испарение стирола, способствуя меньшей вредности. Но если изделие формуется с промежуточным отверждением слоев такая смола требует зачистки наждачкой предшествующего слоя. Из предложенных брендов выбрал гелькоут и смолу фирмы NORPOL отвердитель – пероксид, чей не помню, был расфасован в ПЭТы без наклеек, стекломат ASHLAND и мазила для отставания матрицы от болвана с надписью на банке TR MOLD RELEASE. В продаже за наличные деньги, всего этого мне отказали, пришлось платить безналичными. Вот я в Минске гружу в автомобиль шесть ведер по двадцать литров полиэфирки, такие же два гелькоута, два рулона стекломата в красивых картонных коробках, небольшая коробка пол-литровых пластмассовых бутылок с пероксидом. Некоторые были негерметично закручены и чуток протекали. Я закрутил плотнее, жидкость руки не разъедала, потом уже прочитал, что эта редкостная гадость и при попадании в глаза, с большой вероятностью, безвозвратно их повреждает и приводит к инвалидности. И вот в предвкушении чего-то совершенно нового тороплюсь домой. Да с такой скоростью, что зарабатываю третье за год нарушение скоростного режима более чем на двадцать километров. Которое в дальнейшем аукнулось перспективой лишения прав на восемь месяцев и лишь после аудиенции к начальнику ГАИ было заменено неслабым штрафом. Но все это только будет, а пока мне не терпелось начать работать с полиэфирным материалом, который очень широко используют серьезные производители лодок, катеров и яхт. Их видео рабочего процесса я пересматривал помногу раз. Все очень быстро и вроде как не сложно и понятно! За время моего отсутствия мой друг успел покрасить фальшизделие полу глянцевой акриловой краской. И я поразился ее подчеркнутым отблесками совершенным видом. Однообразие процесса доводки прилично надоело, и даже короткая командировка позволила взглянуть на наше детище свежим взглядом. Я был доволен. Весь следующий день мы наносили на болван слои разделительной системы. Проще говоря натирали иностранной мазилой фланелевыми тряпочками наш болван. Процесс похож на натирку кирзовых сапог, штукой похожей на маргарин, но с приятным запахом. Вот выдержка из инструкции: равномерный слой наносят на ограниченную поверхность (не более 1,5 м2) оснастки круговыми движениями приложенным аппликатором. Через несколько минут после подсыхания воска (проявление белого цвета) с помощью х/б ветоши легкими движениями производится полировка до образования глянца. Рекомендуемое количество слоев — 4-6. Межслоевая выдержка при нанесении не менее 30 мин. Между делом я принес модель лодки, которую делал перед своей первой моторкой. Это метровый прототип, на котором я проверял сочетание пенопласта со стеклотканью и эпоксидной смолой. Его мы покрасили акриловой краской, высушили, натерли разделительной системой и нанесли на небольшой участок гелькоут и пару слоев стекломата. С полиэфирной смолой работалось действительно намного проще чем с эпоксидной, стекломат пропитывался просто превосходно. Для нанесения я купил две большие кисти макловицы с натуральным ворсом. Использовали пластиковое ведерко для малярных работ. И кухонные весы. Так как полиэфирный материал требует очень точной дозировки. Пероксид дозировали медицинскими шприцами. Отвердитель должен добавляться в количестве от одного до двух процентов от массы смолы. Точное количество определяется опытным путем. Проще говоря от того как быстро ты работаешь кистью. Успеваешь за пятнадцать минут вымазать два литра, значит замешивай два, не успеваешь значит меньше или лей меньше отвердителя. Схватывается очень быстро, что в первое время очень удивляло. Через пол часа отодрали нашу пробу от модели. Все вроде нормально поверхность гелькоута белоснежная, два слоя стекломата тонкие, но очень прочные вот диковинный материал! Единственный минус, который подметили сразу, это дико противный запах. Кто сталкивался с авто шпаклевкой так она пахнет точно так же. И эта смола с ситемой 888, содержащая специальные добавки, которые улучшают экологические показатели в зоне рабочего места, благодаря значительному снижению показателя испарения стирола. А что же будет, когда испаряться стирол начнет с поверхности всего болвана? Недолго думая посетил фирму, занимающуюся продажей средств защиты. Обрисовал проблему и купил два профессиональных респиратора которые используют автомаляры и десяток пар кислотостойких резиновых перчаток. Наступил день старта, настроение было бодрое и хорошее. Наполированный болван блистал.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?

Намешиваем первую порцию гелькоута и начинаем активно работать кистями, стараясь нанести равномерный слой толщиной около миллиметра. Конечно о какой-то равномерности при использовании кистей говорить трудно, гелькоут густой и там где его перебарщиваешь так и остается стоять, не растекаясь и не образуя потеков. Профессиональное оборудование очень дорогое, а про нанесение кистью я много раз читал и пока все получалось. Лишь поняли, что наших респираторов хватит не на долго, запах стирола начинал проникать. Гелькоут нанесен, ждем его отверждения и замешиваем первые литры смолы. Начинаем приклеивать заранее заготовленные полосы стекломата. Когда около половины болвана были оклеены первым слоем, а вторая половина намазана, я с ужасом заметил появление каких-то вздыбленных мест. Сначала в двух местах, а когда стали присматриваться просто не поверили своим глазам. Я читал, что возможны мелкие дефекты по неопытности, но что бы такое… Практически вся поверхность дыбилась пузырями. Попробовали отклеивать гелькоут с еще не до конца застывшим стекломатом для спасения фальшизделия, но он отдирался вместе с краской и шпаклевкой. Все пошло насмарку: более недели кропотливого и творческого труда, очень приличное количество высококлассных шпаклевок, почти ведро драгоценного гелькоута. Находится рядом со всем этим было невозможно от досады и от все сильнее напоминающем о себе запахе стирола, который просачивался через фильтры. Подняли ворота и вышли. Настроение в корне отличалось от утреннего.

Изготовление лодок из стеклопластика

Стеклопластиковые лодки появились уже довольно давно. Ранее они были преимущественно весельными и не предусматривали использование моторов по причине внушительных габаритов последних. Но в настоящее время широкое распространение получили компактные двигатели для самых разных водных судов, и параллельно с этим закономерно расширилось и производство лодок из стеклопластика.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?Сейчас можно встретить стеклопластиковые суда чуть ли не любой формы и размера. Немаловажную роль сыграло и применение эпоксидных и полимерных смол, хотя стеклопластик так и остался основным материалом.

Современные технологии производства также сыграли немаловажную роль. Стеклоткань отличается высоким уровнем эластичности, может принимать практически любую форму, вне зависимости от количества и сложности изгибов.

Связывающие смолы же до процесса полимеризации способны заполнить структуру стеклоткани, и после застывания существенно повышают прочность материала. Конечно, после полимеризации смола становится хрупкой, но это компенсируется свойствами самой стеклоткани.

На картинке выше изображен катер компании Smartliner. Эта компания отличается высококачественными и недорогими катерами небольшого размера. Для более детального ознакомления с катерами «Smartliner» перейдите на официальный сайт компании.

Производство лодок и катеров из стеклопластика

Ниже мы приведём упрощенную схему изготовления стеклопластиковых лодок:

Сначала изготавливают матрицу для корпуса судна, в чём особенно важна точность математических расчётов. Иногда вместе с матрицей изготавливают и пуансон.

На матрицу наносят слой специального вещества, которое не позволит смоле приклеиваться к поверхности.

Далее на поверхность матрицы накладывают элементы выкройки стеклоткани, которые затем пропитываются смолой. По причине высокой эластичности стеклоткань может принять любую форму, какая потребуется производителю. Затем накладывают новый слой стеклоткани, который тоже пропитывается эпоксидной смолой. Так постепенно формируется корпус лодки.

После застывания смолы матрицу удаляют, начинается процедура шлифовки поверхностей лодки.

Финальный этап заключается в грунтовке и покраске корпуса.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?

Преимущества лодок из стеклопластика

  • Возможность создания корпуса любой формы. Это позволяет повысить ходовые качества судна, улучшить его управляемость, повысить скорость и впоследствии снизить затраты топлива.
  • Возм

из стеклопластика, фанеры или пенопласта?

Содержание статьи (кликните, чтобы посмотреть)

Самодельные лодки из пенопласта: чертежи

Перед тем, как делать лодку из пенопласта, необходимо составить ее проект. Для этого необходимо начертить все составляющие будущей конструкции с точными размерами и формой. Обычно длина лодки составляет 2,6 м, а ширина по днищу – 0,78 м. Самой трудной частью при проектировании является создание корпуса из деталей, которые не гнутся.

Чертежи лодки рекомендуется делать в натуральную величину, чтобы избежать ошибок при расчетах и иметь возможность непосредственно размечать детали корпуса. Чертеж наносят на фанеру, так называемую плазу.

На плазе вычерчиваются детали лодки, образующие закладку, или каркас судна – киль, транец, кнопы, форштевень, ахтерштевень, с указанием ширины, высоты, поперечным сечением киля. Чтобы экономить место на плазах, можно вычерчивать проекции бока и полушироты одна на другой, обозначая их разными цветами.

Проекция корпуса должна отражать ветви шпангоута обоих бортов – правого и левого, которые лучше объединить в носовую и кормовую группы.

Чтобы качество изготовленного судна соответствовало проекту, необходимо учитывать правила расположения теоретических линий: это линии поверхности внешней обшивки, внутреннего настила палубы, кормовой и носовой кромки шпангоутов, а также линии кромки карленгсов и стрингеров. Более подробно проектирование судна и сборку чертежа можно посмотреть на видео.

Статьи по теме (кликните, чтобы посмотреть)

к содержанию ↑

Изготовление каркаса

Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной.

Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины.

Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.

к содержанию ↑

Изготовление главной обшивки

Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.

На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино.

Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.

к содержанию ↑

Предназначение и поэтапное изготовление

Пластиковое маломерное судно предназначено преимущественно для рыбалки. Его можно также использовать для водного туризма, спортивного направления. Условия эксплуатации лодки на воде: волна не более 60 см высотой, сила ветра – до 4 баллов по десятибалльной шкале. Судно из стеклопластика – это прекрасная альтернатива надувным лодкам.

На первом месте среди плюсов стоит прочность, которая превосходит данный показатель алюминиевой лодки того же класса. Такое судно прослужит долго, при должном уходе – до 20 лет.

Мнение эксперта

Тарасов Дмитрий Тимофеевич

Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Корпус из стеклопластика имеет отличную гидродинамику и форму, обладает высокими физико-химическими свойствами. Ремонт вполне осуществим своими руками.

Одним из наиболее важных преимуществ пластиковой лодки является возможность ее изготовления в соответствии со своими желаниями.

Стеклопластик – единственный материал, позволяющий самому создать форму любой сложности. Самостоятельное конструирование днища дает возможность оснастить его реданами любой конфигурации.

Можно добиться максимальной эффективности ходовых качеств судна, расположив реданы в наиболее подходящих местах. Кроме того, по дизайну самодельная лодка будет отражением характера ее владельца.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?Существует метод изготовления самодельной лодки из фанеры и стеклопластика, когда пластик используется лишь для наружного покрытия лодки. Но эта технология не оправдывает себя.

Лежащий под пластиком слой фанеры быстро набирает влагу, что увеличивает вес судна. Происходит быстрое разрушение фанеры из-за воздействия микроорганизмов и процесса расслоения, ведь по прочности фанера значительно уступает пластику.

Как сделать лодку? Аккуратно соблюдая все правила, даже новичок сможет осуществить эту задачу. Технологический процесс простой и бюджетный. Корпус судна создается за счет пропитанного полимерным составом армирующего наполнителя.

к содержанию ↑

Матрица

Непосредственно производственный процесс изготовления стеклопластиковой лодки своими руками начинается с постройки матрицы. Сначала изготавливается каркас, на который крепятся шпангоуты.

Далее их следует обить двенадцатимиллиметровой фанерой, стараясь добиться как можно более ровной поверхности. Края лодки делают более жесткими, для бортов применяют двойной слой фанеры.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?Теперь необходимо долго и тщательно выравнивать борта с использованием полиэфирной шпатлевки. Нужно исключить все погрешности, чтобы конструкция лодки была устойчивой. Можно работать специальными шпателями-шаблонами.

Мнение эксперта

Тарасов Дмитрий Тимофеевич

Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

На этапе выравнивания матрицы можно предусмотреть такую важную деталь лодки, как киль. Он обеспечивает ровное движение весельной или моторной лодки, исключая вертлявость. Изготовленный из дерева самодельный киль заливают полиэфирной смолой.

Посредством разметки выявляют все погрешности построенной матрицы. Наждачкой выравнивают и зачищают края, придавая будущему судну симметричность. Готовая очищенная от грязи форма обезжиривается, на нее наносится антиадгезионный состав в 4 слоя. Он необходим в качестве разделителя, не допускающего прилипания смолы к поверхности формы.

к содержанию ↑

Покрытие гелькоута

После высыхания восковой прослойки наносится гелькоут, который является внешней поверхностью лодки. Это ответственный момент, от которого зависит внешний вид судна.

Гелькоут обеспечивает защиту от царапин, ультрафиолета, потертостей. Наносить его нужно, добиваясь равномерного покрытия, избегая пузырьков и потеков.

Теперь можно приступать к укладке раскроенных деталей на полностью высохший слой гелькоута.

к содержанию ↑

Силовой каркас и пол

Чтобы усилить корпус необходимо проложить три деревянных бруска вдоль формы, которые затем покрывают двумя слоями стекловолокна. Монтаж шпангоутов производят через каждые 30 см, также нанося на них стеклоткань.

Необходимо создать двойное герметичное дно, делающее лодку непотопляемой даже в случае переворачивания. Пол обшивается фанерными листами с влагостойкими свойствами. Готовый пол покрывается парой слоев из армирующей ткани, с обязательной пропиткой полимерной смолой. Составу дают полностью высохнуть.

к содержанию ↑

Завершающий этап

Остается извлечь готовую лодку из формы, обрезать припуски, зашлифовать поверхность, смонтировать крышу и брус для защиты бортов. Можно сделать также дополнительные элементы: сидения, весельные крепления, ящички. Используя стеклопластик, своими руками можно изготовить любые необходимые аксессуары для судна. После этого приступают к покраске.

Аналогичным методом изготавливаются своими руками катера из стеклопластика. Конечно, чертеж и конструкция катера сложнее, чем лодки, и усилий потребуется больше. Зато стоимость самоделки обойдется вполовину меньше, чем такого же готового судна.

к содержанию ↑

Ремонт

Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:

  • дефекты декоративного слоя;
  • трещины в корпусе;
  • пробоины и полупробоины;
  • расхождение углов;
  • раковины.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню.

Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой.

Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.

При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками.

Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.

к содержанию ↑

Устранение повреждений

Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани.

Мнение эксперта

Тарасов Дмитрий Тимофеевич

Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают.

После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани.

После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок.

Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина.

На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем.

Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.

Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения.

Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время.

Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.

Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.

Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте.

Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.

Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.

Мнение эксперта

Тарасов Дмитрий Тимофеевич

Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.

к содержанию ↑

Лодка из стеклопластика

Стеклопластик считается самым дешевым и надежным материалом для производства лодок. На него не действует сырость, плесень, заражение грибком.

Материалом не питаются грызуны, поэтому лодки хорошо хранятся в гаражах, любых складских помещениях. Главное, при производстве правильно склеить волокно, чтобы не было щелей и проникновения влаги внутрь корпуса.

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

  • респектабельный внешний вид;
  • надежность;
  • долговечность;
  • водонепроницаемость;
  • доступный по цене.

Лодки имеют множество плюсов конструктивного характера:

  • Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
  • Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
  • Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
  • Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
  • Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
  • Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
  • Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.
к содержанию ↑

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То – же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

  • Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
  • Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
  • Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
  • В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.
к содержанию ↑

Проектирование

Изготовление самодельной лодки начинается с чертежа. Посмотреть чертежи можно в интернете, или разработать самостоятельно при помощи программы AutoCAD.

Также согласно чертежу изготавливается матрица. Для ее производства потребуется болванка, либо формочка.

При проектировании учитывается жесткость материала, выравнивание бортов до идеальной ровности, чтобы не было крена на воде.

Чертежи

Сделать лодку невозможно без подходящего чертежа. Предварительное проектирование выполняется современной программой AutoCAD. Сначала делается 3D-модель. Далее отдельные схемы. Если нужны готовые чертежи самодельной лодки, их допускается найти в Интернете на тематических сайтах. Но лучше приготовить свой.

Лодка из стекловолокна своими руками чертежи фото: Стеклопластиковая лодка своими руками: как правильно сделать?

Выпиливание

Мы режем стеклоткань (стекловолокно) на полотна, совпадающие по длине с корпусом. На них не должно быть стыков.

Если для необходимой длины требуется сшить стеклоткань, то подойдут или нитки из стекла, выдернутые прямо из материала, либо напитанные олифой льняные нитки.

Стекловолокно тщательно покрывается полимерной смолой. Лучше использовать прикаточный валик.

Следует стараться избегать пузырьков воздуха, так как это говорит, что в конструкции остались ослабляющие пустоты. Новый слой стеклоткани кладётся по такой же схеме.

Может быть до пяти слоёв стеклопластика. Чтобы верхний был покрасивее, для него можно применять особый «верхний» же стеклопластик.

к содержанию ↑

Сборка

Собрать лодку помогут штифты или гвозди . Делается в следующем порядке:

  • левая сторона лодки соединяется со дном;
  • корма — со дном и левой частью;
  • правая сторона — со днищем и кормой;
  • нос — ко дну и двум другим сторонам.

Перед соединением частей гвоздями применяем клей.

Снятие с корпуса из стекловолокна

Я упустил момент, что эта лодка долгое время оставалась без воды без какой-либо очистки. В своей жизни я никогда не видел лодку, которая не была очищена на стропах, как ее сначала вытащили, но потом увидела, что это трейлерная лодка.

Большинство лодок подвергаются мойке под давлением при вывозе, поэтому повторное погружение в воду на несколько дней — это способ мойки под давлением.

Далее идите к чандрале и подберите кислоту. Я сказал вам, что в продукте, если вы можете получить его дешевле.Вот он:


http: //www.jamestowndistributors.co…339&familyName=On-Off Очиститель корпуса и дна
(обратите внимание, что он имеет почти идеальный 5-звездочный рейтинг, потому что всем нравится и использует его — прочитайте отзывы как это работает)

Мойка под давлением не удаляет пятна, точка. Такие вещи, как «коричневая улыбка», то есть танин из притоков пресной воды Intracoastal Waterway, не могут быть смыты под давлением. Вы должны использовать кислоту. Это то, что делают профессионалы.

Позже, после всех стирок под давлением, если вы находитесь в соленой воде (которой не является OP), у вас часто будут по-прежнему точки крепления из ракушки, похожие на маленькие плоские белые жемчужины, очень прочно прикрепленные к лодке. Опять же, мытье под давлением не собирается сокращать это.

Кислота ослабит их, но если некоторые все еще не оторвутся, удалите их. Если вы уверены, что не используете там абразивные материалы с низким зернистостью (небольшое количество), вы можете просто отшлифовать любое гелевое покрытие, чтобы удалить их. Это не повредит отделку гелевого покрытия, если вы используете максимально возможное количество зернистости.Используйте самое высокое, что вы можете найти. Воск заполнит любую матовость, созданную этим шлифованием. На самом деле, если возможно, не шлифуйте гелевое покрытие, а просто шлифуйте небольшую точку крепления ракушки. Может быть, Dremel будет работать. Я обычно делаю это вручную.

Опять же, это методы, которые профессиональные экипажи используют для чистки лодок. Продолжайте в том же духе:

http://cruising.stuffiminto.com/mar…32-collinite-wax-fiberglass-boat-cleaner.html

Если вы хотите закончить, как на яхте, вы должны использовать профессиональные методы.У них много работы, но они работают.

,
Маленькая рыбацкая лодка из стекловолокна?!?! | Лодка Дизайн Чистая Один размер не подходит для всех. Вы можете укрыться в стекловолокне и быть очень неудобным в течение нескольких дней, но это не обязательно, это не является неизбежным следствием строительства из стекловолокна. Трудно избежать небольшого зуда, но обычно это не так уж и ужасно.

Есть все виды теории очищения, это в основном руки и ноги (если вы носите шорты), что беспокоит, и что я нашел лучше всего, это горячий душ с мылом и тщательно царапать ногтями.Мои мысли были о том, что зуд исходил от волокон, торчащих из кожи и растирающих вещи, чтобы постоянно раздражать. Я решил сломать их на одном уровне или под поверхностью, оставляя меньше торчащих, чтобы обойтись при контакте со всем.

Легкая женская пресс-форма для нескольких (10 или более) попыток плавучей лодки, изготовленной из листа, может быть дешево и довольно быстро изготовлена ​​с помощью

Thrifty White 32 кв. Фута. Панель из ДВП

Модель # 709106

Магазин SKU # 346428
Написать отзыв
Написать первый отзыв

$ 12.98 / EA-Each

Нажмите, чтобы развернуть …

http://www.homedepot.com/h_d1/N-5yc…rd=paneling&storeId=10051#product_description

Мокрая шлифовка может удерживать зуд и царапки на разумных уровнях. Если вы с ног до головы покрыты пылью и химикатами, вы просто делаете это неправильно.

До того, как Тивек оделся, планировалось носить одежду от Goodwill и бросать ее в конце дня. Забудьте мыть вещи, это не работает. Я имел обыкновение носить эти перчатки за 4,98 $

http: // www.homedepot.com/webapp/wcs…talogId=10053&productId=202273291&R=202273291
все время для ламинирования. Достаточно гибкий и достаточно ловкий. Прочные и пригодные для многократного использования в течение нескольких дней и недель, пока они не изнашиваются, а манжеты свернуты, чтобы остановить капли, которые они по-прежнему хорошо покрывают за манжетой рубашки с длинным рукавом или далеко за запястьями, если они голые. Время от времени погружайте руки в перчатках в ведро с ацетоном, и они как новые. Если внутренности стали шероховатыми, заполните их мыльной водой, встряхните их и промойте с помощью садового шланга.

Кроме того, это не смола, это зудит стеклоткань. Мне сказали, что кевлар не зудит, и если это так, я думаю, что большинство других тканей тоже не зудят. Не то, чтобы это имело большое значение, так как стекловолокно имеет так много преимуществ по сравнению с другими материалами.

,
стеклопластиковых лодок-стоимость за фунт | Лодка Дизайн Чистая
  1. svfrolic Дата регистрации: март 2007
    Сообщений: 29
    Любит: 1, Очки: 0, Легаси Реп: 10
    Расположение: Аннаполис, MD США

    svfrolic Junior Member

    Я планирую построить небольшую лодку из стекловолокна в женской форме и подумать, может ли кто-нибудь сказать мне, какова средняя стоимость материалов (полиэфирная смола, стекло, гелькоут) на фунт лодки.Я слышал число 3 доллара за фунт, поэтому, если лодка весит 100 фунтов, материалы будут стоить 300 долларов, но я не уверен, насколько близко это число. Спасибо за совет.

  2. Дата вступления: июнь 2007
    Сообщений: 2,640
    Любит: 124, Очки: 0, Легаси Реп: 1802
    Расположение: Брисбен

    сухопутная крыса Старший член

    Да, это не так уж далеко от затрат МАТЕРИАЛА, мы привыкли строить по 5 кг, так что фунты вдвое меньше.
    Просто обратитесь к вашему местному поставщику стекловолокна и спросите его, в местном масштабе это будет отличаться везде.

    Я не полный идиот ……. некоторые части все еще отсутствуют
  3. midnitmike Дата регистрации: апрель 2012
    Сообщений: 257
    Любит: 20, Очки: 0, Наследие Реп: 167
    Расположение: Хейнс и Джуно

    midnitmike Старший член

    Я планирую построить небольшую лодочку из стекловолокна в женской форме и подумать, может ли кто-нибудь сказать мне, какова средняя стоимость материалов (полиэфирная смола, стекло, гелькоут) на фунт лодки.Я слышал число 3 доллара за фунт, поэтому, если лодка весит 100 фунтов, материалы будут стоить 300 долларов, но я не уверен, насколько близко это число. Спасибо за совет.

    Нажмите, чтобы развернуть …

    Другой способ рассчитать ваши затраты будет по кв. Футам, что в некоторых случаях проще.

    мм

  4. Дата вступления: июнь 2007
    Сообщений: 2,640
    Любит: 124, Очки: 0, Легаси Реп: 1802
    Расположение: Брисбен

    сухопутная крыса Старший член

    Я никогда не цитировал лодку на квадратный фут, я делаю это из-за веса необходимых материалов, просто х 5 долларов, и вот так.
    Стекло и смола продаются по весу оптом, а не во дворе, поэтому я нахожу это очень быстро и очень точно.

    Хотя я вижу, что ты мог бы сделать это во дворе, но это усложняет мне это.

    Я не полный идиот ……. некоторые части все еще отсутствуют
  5. Дата регистрации: август 2002
    Сообщений: 14,287
    Любит: 590, Очков: 123, Легаси Реп: 2031
    Расположение: Милуоки, Висконсин

    рехнувшийся Старший член

    Это будет зависеть от соотношения стекло / смола, типа смолы и ткани, гелькоута, сердцевины и других армирующих элементов и т. Д.Цена за вес не совсем точно.

  6. midnitmike Дата регистрации: апрель 2012
    Сообщений: 257
    Любит: 20, Очки: 0, Наследие Реп: 167
    Расположение: Хейнс и Джуно

    midnitmike Старший член

    Я никогда не катал лодку на квадратный фут, я делаю это из-за веса необходимых материалов, просто х 5 долларов, и вот так.
    Стекло и смола продаются по весу оптом, а не во дворе, поэтому я нахожу это очень быстро и очень точно.

    Хотя я вижу, что ты мог бы сделать это во дворе, но это усложняет мне это.

    Нажмите, чтобы развернуть …

    Я согласен, что в вашем случае это может быть проще на фунт или килограмм, но для среднего Джо, делающего небольшую работу, он может посчитать более удобным делать свои расчеты на основе кв. Футов. Как только он определится со своей смолой и материалом, цифры должны быть довольно легко определить.

    мм

  7. Дата вступления: июнь 2007
    Сообщений: 2,640
    Любит: 124, Очки: 0, Легаси Реп: 1802
    Расположение: Брисбен

    сухопутная крыса Старший член

    Да, маленькие лодки легко сделать в этом районе, согласитесь.

    Я не полный идиот ……. некоторые части все еще отсутствуют
  8. messabout Дата регистрации: январь 2006
    Сообщений: 3,046
    Любит: 234, Очки: 63, Легаси Реп: 1279
    Расположение: Лейкленд, США

    messabout Старший член

    Жестокая правда в том, что лодка будет стоить больше, чем ваша первоначальная арифметическая оценка.Наверное, намного больше. Когда вы учитываете сумму всех этих незначительных затрат, цена не может быть легко назначена в долларах за фунт. Потерянная смола, металлолом, ацетон, тряпки, наждачная бумага, воск, удаление плесени, аренда помещений, пылевые маски, лед для охладителя пива, визиты к дерматологу, бракоразводный процесс и т. Д. — все это является частью реальной стоимости.

  9. midnitmike Дата регистрации: апрель 2012
    Сообщений: 257
    Любит: 20, Очки: 0, Наследие Реп: 167
    Расположение: Хейнс и Джуно

    midnitmike Старший член

    Жестокая правда в том, что лодка будет стоить дороже, чем ваша первоначальная арифметическая оценка.Наверное, намного больше. Когда вы учитываете сумму всех этих незначительных затрат, цена не может быть легко назначена в долларах за фунт. Потерянная смола, металлолом, ацетон, тряпки, наждачная бумага, воск, удаление плесени, аренда помещений, пылевые маски, лед для охладителя пива, визиты к дерматологу, бракоразводный процесс и т. Д. — все это является частью реальной стоимости.

    Нажмите, чтобы развернуть …

    Разве это не правда … лол.

    мм

сообщений на форуме представляют опыт, мнение и мнение отдельных пользователей.Boat Design Net не обязательно поддерживает или разделяет мнение каждого отдельного поста.
При принятии потенциально опасных или финансовых решений всегда нанимайте и консультируйтесь с соответствующими специалистами. Ваши обстоятельства или опыт могут отличаться.

,

Добавить комментарий

Ваш адрес email не будет опубликован.
