Как сделать деревянную лодку своими руками | Древология

К вопросу изготовления лодки из дерева своими руками стоит подойти более чем ответственно. Ведь плав средство должно быть надежным и безопасным. Как сделать деревянную лодку своими руками расскажем в статье.

Принцип сборки может быть одинаковым, но форма может немного отличаться.

Выбор дерева для лодки

В первую очередь, для того, чтобы сделать лодку, нужно правильно выбрать материал. Доски, которые пойдут на изготовление бортов должны быть очень хорошего качества.

Самым лучшим вариантом станут доски из хвойных пород древесины. К примеру, сосны или ели, а еще лучше лиственницы. Содержащаяся в хвойных породах смола, делает древесину наиболее устойчивой к влаге. Что очень важно для лодки.

Доски для борта выбирать следует не слишком широкие. Максимальная ширина досок должна составлять 2,5 см. Не толще.

Доски должны быть абсолютно ровными и хорошо просушены.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию На досках не должно быть трещин, сучков и других, даже минимальных дефектов.

Перед началом работы, необходимо обработать антисептиком все части досок, которые после сборки, будут недоступными для обработки.

Как сделать деревянную лодку своими руками

То, какого размера будет лодка, решать вам. Все зависит от наличия материала, от того, насколько большая или маленькая лодка вам нужна, сколько людей планируется в ней находиться одновременно.

Шаг первый собираем основу

Две доски, необходимого размера, складываем вместе. Доски следует выбирать, шириной не менее 28-30 см. иначе будет слишком низкий борт.

По краям просверливаем отверстия, в которые вставляем проволоку, или толстый медный провод. Таким образом, две доски с двух сторон, должны быть закреплены между собой своеобразной шнуровкой.

Далее нужно приложить все свои физические возможности. Нужно раздвинуть доски по центру, на ширину будущего судна и поставить распорку в виде деревянного бруска.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию По краям будущей лодки ставим еще две распорки поменьше

Шаг второй формируем нос и корму

Теперь необходимо зафиксировать носовую часть лодки. Для этого, между досками устанавливаем брус треугольной формы. Углы треугольника должны быть порядка 10-15 градусов. Далее, места стыка досок (треугольного бруска) и досок обильно промазываем герметиком и плотно прижимаем друг к другу. Даем герметику хорошенько схватиться, зафиксировав склеиваемые детали струбцинами. И саморезами с антикоррозийным покрытием.

Поверх носа крепим трапециевидную корму. Также, обильно промазывая ее, в местах стыка с носом лодки, герметиком. И закрепляем все теми же саморезами.

Тоже самое проделываем с другой стороны лодки. По всей длине лодки ставим распорки с промежутком 30-40 см.

Шаг третий монтируем дно

Следующим шагом приступаем к монтажу днища лодки. Для этого нужна фанеравлагостойкая, толщиной 10-12 мм. Фанеру вырезаем четко по периметру лодки.

Прибываем аккуратно гвоздями или прикручиваем саморезами.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Аккуратно, чтобы исключить растрескивания досок. Фиксируем днище, через каждые 5 см. Фиксируем по периметру самого судна. И по всем распоркам. Между распорками и днищем, просвет, промазываем хорошенько герметиком.

Шаг четвертый рейка и сиденья

По периметру в место соединения борта и дна пришиваем рейку. Ее тоже фиксируем на герметик. По дну и по верхнему краю борта.

На распорку, поверх верхней рейки устанавливаем сиденья из доски, крепим гвоздями или саморезами.

По краям лодки обшиваем верх той же влагостойкой фанерой. Фанера по верху- от носа лодки до первой распорки. Крепим саморезами или гвоздями.

Шаг пятый обработка и покраска

По всему периметру лодки проходим двумя слоями влагостойкой грунтовки. С межслойной сушкой. Далее покрываем краской от трех до пяти слоев. Так же с межслойной сушкой. После окончательного просыхания последнего слоя краски, лодку можно спускать на воду.

Тестирование лодки

Перед первым плаванием обязательно протестируйте герметичность лодки в воде у берега.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Чтобы удостовериться в безопасности использования самодельной конструкции.

Для развития и существования канала, нам жизненно необходимы Ваши лайки

.

Спасибо Вам за них!)

Будет очень интересно!!!!

Подписывайтесь на наш канал Яндекс.Дзен

Источник: Древология.Ру

Лодка из дерева своими руками чертежи

Лодка из дерева своими руками, чертежи конструкции и основные моменты ее изготовления с пошаговой инструкцией.

Габаритные размеры изделия:

• длина 4,620 (м)
• высота 0,436 (м)
• ширина 1,169 (м)
• высота борта 0,360 (м)

Теоретический чертеж лодки из дерева

Размеры форштевня, шпангоутов и транца

Материал для изготовления:

• доска строганная, пригодны следующие породы древесины: ясень; сосна мелкослойная; кедр, обязательно из ядровой части ствола дерева, без сучков, трещин, синевы и гнили, с прямым расположением волокон, влажностью не более 15…18%, размеры:

- 20х260х4695, шт.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию – 2
- 20х130х4695, шт. – 2
- 30х201х4000, шт. – 1
- 30х370х800, шт. – 1

• брус строганный, 85х100х450, шт. – 1
• листовой алюминиевый сплав толщиной 2…3 мм

• уплотнитель ленточный влагостойкий на клеевой основе
• саморезы по дереву с пресс-шайбой из нержавеющей стали
• защитная пропитка древесины
• лакокрасочное покрытие

Пошаговая инструкция по сборке плавательного судна из дерева.

ШАГ 1.

Изготовим детали лодки и стапеля.

ШАГ 2.

Закрепим жестко на стапеле форштевень, четыре шпангоута и транец, строго соблюдая размеры чертежа.

ШАГ 3.

Подгоним широкие доски бортов к форштевню, шпангоутам, транцу (сточим острые грани). Все детали должны соединяться между собой с минимальными зазорами.

ШАГ 4.

В местах касания (соединения) плоскостей крепим ленточный влагостойкий уплотнитель на клеевой основе.

ШАГ 5.

Крепим саморезами широкие доски бортов к форштевню, четырем шпангоутам и транцу.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

ШАГ 6.

К торцевой нижней части широких досок борта крепим ленточный уплотнитель.

ШАГ 7.

Крепим саморезами дно к форштевню, четырем шпангоутам и транцу.

Справка.
Расстояние между саморезами 40…60 (мм)

ШАГ 8.

Ленточный уплотнитель крепим к боковым верхним поверхностям широких досок борта и к боковым поверхностям форштевня.

ШАГ 9.

Крепим саморезами узкие доски борта к форштевню, широким доскам борта и транцу.

ШАГ 10.

Крепим саморезами сиденья к широким доскам борта.

ШАГ 11.

Наждачной бумагой сгладим острые углы и шероховатости.
Наносим на деревянные поверхности пропитку и лакокрасочное покрытие.
На дно кладем настилы.

Примерно так у нас должно получиться.

Заказать чертеж


Поделитесь с друзьями!

Деревянная лодка своими руками

Когда-то берега озер и прудов были сплошь усыпаны деревянными лодками всевозможных размеров и конструкций.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Резиновые, конечно были, но их было немного и они служили латанные перелатанные многие годы. Еще реже можно было встретить выпускающиеся в то время небольшими партиями дюралевые изделия.

Плоскодонки наших рек

Канули в лету те времена, а с ними и старые добрые традиции строительства простых лодок самими охотниками и рыбаками. Сейчас надувные плавсредства прочно заняли их место. Они оказались более мобильными, легкими и удобными.

Правда, в некоторых местах, удаленных от крупных населенных пунктов, можно еще увидеть собственноручно изготовленные. Вот и я на протяжении многих лет пользуюсь такой.

1

Лодка снабженная одним не закрепленным веслом, с острым клиновидным носом, прочными деревянными бортами отлично подходит для передвижения как по узким речкам, так и по густым зарослям камыша, что позволяет успешно ее использовать на рыбалке и на охоте.

Такие суденышки в общем строились по единому принципу, но в разных краях они имели целый ряд особенностей.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Например, у одних дно было деревянное, у других резиновое, у третьих жестяное.

Если по каким-то причинам вам понадобиться именно такая, тогда вы сможете смастерить ее сами в домашних условиях. В ее изготовлении нет ничего сложного, правда, первый раз может получиться не совсем то, что вы бы хотели.

Подготовка материала

Итак, начнем. До начала строительства нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

2

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

3

После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

4

Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашего судна.

Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

5

Начальный этап сборки

Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.

6

Выступающие части сверху и снизу спиливаем заподлицо с бортами.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

7

Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку.

Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.

8

Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.

9

Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Я сделал в виде треугольника.

10

Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

11

Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

12

Продолжение строительства смотрите в следующей части —здесь.

Лодка из досок своими руками чертежи. Лодка плоскодонка из фанеры своими руками: чертежи, инструкция.

Когда-то берега озер и прудов были сплошь усыпаны деревянными лодками всевозможных размеров и конструкций. Резиновые, конечно были, но их было немного и они служили латанные перелатанные многие годы. Еще реже можно было встретить выпускающиеся в то время небольшими партиями дюралевые изделия.

Плоскодонки наших рек

Канули в лету те времена, а с ними и старые добрые традиции строительства простых лодок самими охотниками и рыбаками. Сейчас надувные плавсредства прочно заняли их место. Они оказались более мобильными, легкими и удобными.

Правда, в некоторых местах, удаленных от крупных населенных пунктов, можно еще увидеть собственноручно изготовленные.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Вот и я на протяжении многих лет пользуюсь .

Лодка снабженная одним не закрепленным веслом, с острым клиновидным носом, прочными деревянными бортами отлично подходит для передвижения как по узким речкам, так и по густым зарослям камыша, что позволяет успешно ее использовать на рыбалке и на охоте.

Такие суденышки в общем строились по единому принципу, но в разных краях они имели целый ряд особенностей. Например, у одних дно было деревянное, у других резиновое, у третьих жестяное.

Если по каким-то причинам вам понадобиться именно такая, тогда вы сможете смастерить ее сами в домашних условиях. В ее изготовлении нет ничего сложного, правда, первый раз может получиться не совсем то, что вы бы хотели.

Подготовка материала

Итак, начнем. До начала строительства нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.

Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора.
Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.


После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.

Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.

Начальный этап сборки

Подготовив эти элементы приступаем непосредственно к сборке.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.


Выступающие части сверху и снизу спиливаем заподлицо с бортами.


Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.


Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.

Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.


Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Я сделал в виде треугольника.


Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.

Продолжение строительства смотрите в следующей части - .

Приобретение новой лодки требует больших финансовых трат. Для тех, кто не хочет вкладывать крупную сумму денег в покупку данного агрегата, есть другой вариант — сделать лодку самостоятельно. Плавательное средство, изготовленное своими руками, хорошо дополнит процесс рыбной ловли.

Разновидности лодок

Существуют следующие типы плавательных средств:

  • резиновые;
  • пластиковые;
  • стальные;
  • деревянные;
  • из фанеры.

Надувные лодки. Для того чтобы изготовить такую лодку нужна резина либо полимер. Минус данных устройств в том, что они:

  1. Не балансируют на водной поверхности.
  2. Не морозостойкие.
  3. Легко повреждаются, поэтому трещины придется постоянно латать.

Преимущества:

  • удобный перенос;
  • компактность;
  • удобное хранение.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

Пластиковые лодки. При правильной эксплуатации данная разновидность плавательных средств прослужит более десяти лет. Лодки бывают разных цветов, с привлекательным внешним видом.

Деревянные лодки. Данные лодки менее долговечны, если сравнивать их с пластиковыми устройствами. За деревянным материалом требуется:

  • постоянно следить;
  • покрывать влагоотталкивающими растворами.

Многие рыболовы перед использованием такой лодки намачивают ее в воде для лучшего баланса.

Лодки из фанеры. Данная разновидность относится к деревянным лодкам и на данный момент времени является самой популярной среди населения.

Преимущества:

  1. Фанера хорошо отталкивает влагу.
  2. Может выдержать большие нагрузки.
  3. Очень крепкий материал изготовления.

Минусом фанеры является затрудненность в изгибе.

Металлические лодки. Для того чтобы сделать данную лодку нужно использовать дюралюминий. Этот материал весьма прочный и устойчив к механическим повреждениям.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию При использовании нержавеющей стали лодка будет очень тяжелой и транспортировать ее станет практически невозможно.

Изготавливаем деревянную лодку

С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.

Необходимые инструменты и материалы

Чтобы изготовить лодку своими руками, нужно приобрести:

  • доски;
  • полиуретановый клей;
  • гвозди;
  • краски на латексной основе;
  • силиконовый герметик;
  • шприц для заделки швов;
  • наждачная бумага;
  • лобзик;
  • паракорд;
  • зажим;
  • шуруповерт;
  • рулетка;
  • дрель;
  • кисти для нанесения краски.

После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:

  1. Один участок размером 460х610 мм;
  2. Второй участок — 310х610 мм;
  3. Третий участок 610х1680 мм.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.

Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.

Изготовление деталей

Для того чтобы изготовить детали следует придерживаться определенных правил:

  1. Чтобы отпилить доски на части используйте дисковую плиту.
  2. При толщине дерева менее 1см нарезать его можно канцелярским ножом.
  3. Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
  4. Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.

Скреплять деревянные детали можно с помощью:

  • проволки;
  • саморезов.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

Если доска фиксируется саморезами, нельзя забивать их в материал, это может повлечь за собой повреждение конструкции.

Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез. При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:

  • зачистка;
  • обезжиривание;
  • обработка поверхности.

Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.

Сборка лодки


После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:

  • гвозди;
  • штифты.

Чтобы собрать деревянную лодку самому необходимо:

  1. Установить дно и закрепить левую сторону.
  2. Зафиксировать корму с левой стороны ко дну.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию
  3. Установить правую сторону ко дну и корме.
  4. Зафиксировать носовой участок.

Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.

После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:

  • наждачная бумага;
  • шлифовальная машинка.

При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:

  1. Первый слой нужно наносить снаружи.
  2. Второй — внутри.

После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.

Проверка лодки

Перед тем как заплывать на лодке на дальнее расстояние необходимо проверить качество ее сборки.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Для этого нужно на малой глубине протестировать лодку на наличие небольших недочетов. При их выявлении рекомендуется немедленно провести работу над ошибками, чтобы не боятся за дальнейшие возможные повреждения.

Изготовление деревянной лодки является несложным процессом. А устройство, сделанное своими руками, будет не менее привлекательным и обойдется значительно дешевле покупного.

Покупка деревянной лодки довольно затратный процесс, требующий немалых вложений. А вот ее изготовление открывает перед создателем разнообразие вариантов, форм и стилевых решений, в котором будет выполнена лодка, кроме этого, ему удастся немного сэкономить. Деревянная лодка изготовленная своими руками станет отличным дополнением рыбалки, охоты и просто отдыха на воде. О том как построить деревянную лодку рассмотрим далее.

Основные разновидности лодок

Выделяют несколько видов материалов, подходящих для сооружения лодки. Среди них:

  • ткань на основе резины;
  • пластиковые компоненты;


  • сталь;
  • дерево;
  • фанера.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

Надувные лодки еще называют тканными. Для их изготовления используется резина или полимерные составы. Они неустойчивы и плохо держатся на воде. Легко трескаются, неустойчивы перед холодом и морозом. Требуют постоянной латки и очень опасны тем, что повреждаются в самый неподходящий момент. Преимуществами такого рода лодок выступает легкость транспортировки, компактность и удобство в хранении.

Лодки из пластика прежде всего отличаются привлекательным внешним видом, их выпускают в самой разнообразной цветовой гамме. Кроме этого, если правильно использовать пластиковые лодки они прослужат их владельцу не один десяток лет.

Деревянные лодки из досок отличаются меньшей долговечностью, по сравнению с пластиковыми. Кроме этого, они требуют постоянного ухода в виде нанесения влагоотталкивающих растворов. Некоторые владельцы деревянных лодок перед началом их использования намачивают устройство в воде, чтобы оно держало форму.

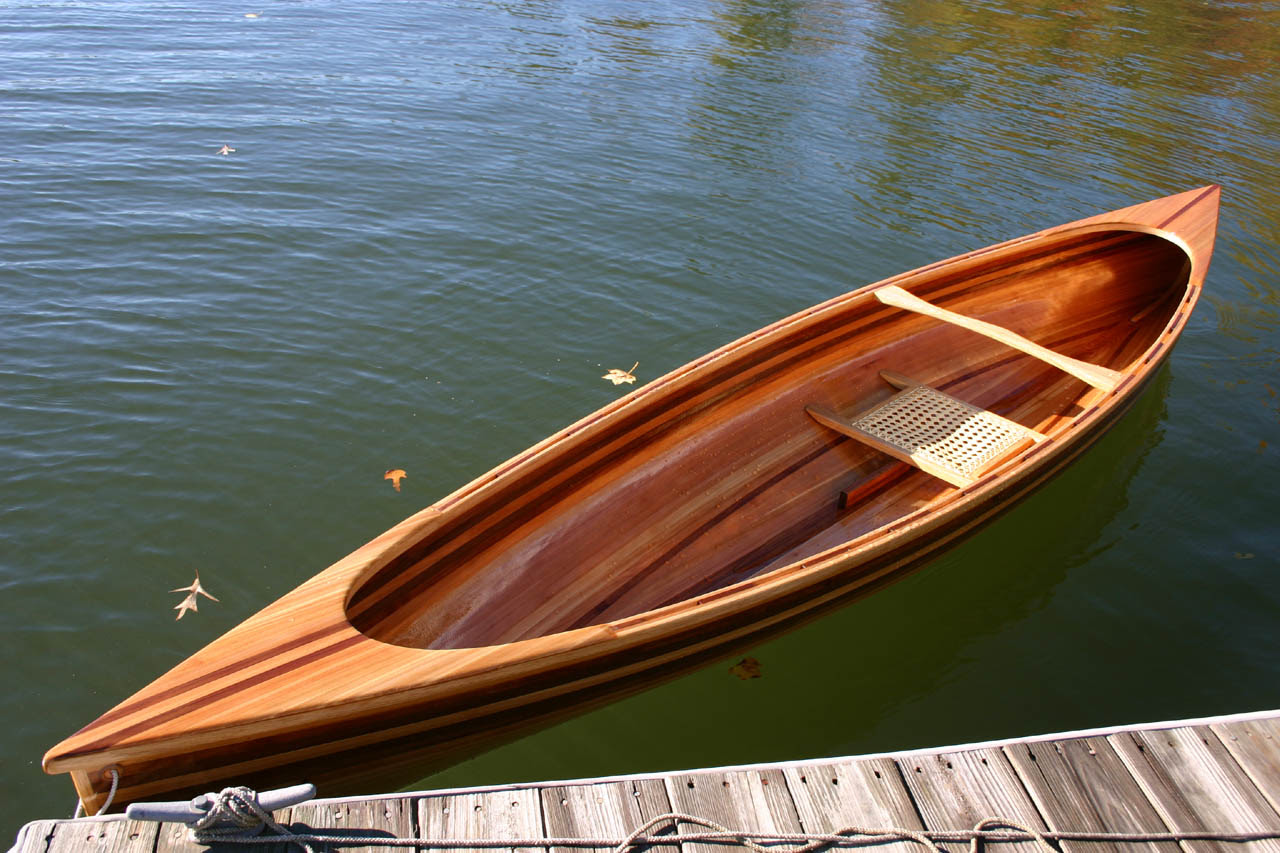

Деревянные лодки фото:


Лодки на основе фанеры самый оптимальный вариант среди деревянных лодок.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Фанера обладает влагоустойчивостью, устойчивостью перед большими нагрузками, крепостью и прочностью. Единственным недостатком фанеры является трудность в ее изгибании, поэтому такие лодки не имеют плавных линий, а характеризуются наличием острых углов.

Для изготовления металлических лодок используется дюраллюминий, который имеет свойства прочности и устойчивости перед износом. Возможен вариант использования нержавеющей стали для изготовления лодки, но в таком случае, ее транспортировка становится невозможной из-за огромной тяжести веса.

Самодельные деревянные лодки: особенности изготовления

Для рисования чертежей деревянных лодок существуют специальные онлайн программы, помогающие рассчитать габариты отдельной детали. С помощью 3D конструктора каждая деталь лодки видна со всех ракурсов.

Предлагаем ознакомиться с вариантом оборудования лодки следующих размеров:

  • нижняя длина носа и кормы составляет 200 и 850 см, верхняя длина - 500 и 1120 мм, высота - 150, 185 мм;
  • размеры усиливающих ребер: 1-е - высота низа, верх и длина - 830 мм, 510 мм, 295 мм;
  • борт необходимо вырезать под углом, для его расчета лучше воспользоваться калькулятором.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию

Совет: Перед началом изготовления лодки, изучите дополнительную литературу, связанную с количеством основных деталей лодки и их названиями.

Данная лодка изготавливается из фанеры, при покупке которой обязательно обратите внимание на влагоустойчивость. Такая фанера прослужит в несколько раз дольше и не потребует дополнительных затрат на ее ремонт и обслуживание.

Для изготовления дна используйте фанеру толщиной от 1,2 см, а для бортов и других частей - 0,8 или 1 см.

После покупки фанеры приступите к изготовлению деталей лодки. Для этого нужно подготовить специальные выкройки. Их делают на больших листах бумаги, например, на обоях. Форма выкройки в точности повторяет форму детали.

Для выпиливания деталей воспользуйтесь электрическим лобзиком. Так как размеры фанеры не позволяют соорудить дно лодки полностью, требуется прибегнуть к его склеиванию из нескольких частей. Для этого используйте клей ЭДП или любой другой клеевой раствор, который устойчив перед влагой.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Процедура склеивания проводится с помощью накладок, в виде фанерных полос, длиной от 10 см.

Для склеивания внутренних ребер жесткости используются березовые брусья. Они располагаются внутри лодки и имеют определенный угол наклона.В некоторых вариантах сооружения деревянной лодки используются сплошные седельные балки, для склеивания которых соединяются две боковые детали с плоской скамьей. Такая конструкция позволяет значительно снизить внутреннее наполнение лодки, а также увеличивает свойство плавучести, даже в том случае, если лодка перевернется.


Для новичков в строительстве лодок главной проблемой выступает соединение нескольких деталей между собой, особенно если оно происходит под разными угловыми наклонами. Самым простым способом является так называемый метод “сшивания и склеивания”. В таком случае, детали соединяются между собой с помощью проволоки, выполненной из стали или прочной капроновой нити. Перед этим, в кромках деталей просверливаются специальные отверстия, их диаметр не должен превышать четырех миллиметров, а расположение от края лодки не более пяти миллиметров.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Когда корпус соединен с помощью нитей приходит очередь проведения следующего процесса, который включает проклеивание всех стыков с помощью стеклоткани. Она фиксируется на поверхности благодаря пропитке с помощью влагостойкого клея или эпоксидной смолы. Рекомендуется осуществлять проклеивание как внутри лодки, так и в наружной ее части.

Начинайте собирать корпус лодки с боковых участков, которые включают бортик, нос и корму. Сначала сверлят отверстия, в соотношении с указанными значениями, следите за ровностью шага сверления. Проведите стягивание этих деталей с помощью нити или проволоки. Следите за взаимным расположением деталей и ровностью всех угловых соединений. Саморезы помогут закрепить ребра жесткости, а стеклоткань обеспечивает их дополнительное крепление. Следите за тем, чтобы под стеклотканью не образовывались пузырьки воздуха, при их наличии, позаботьтесь об удалении.

Таким же способом к корпусу присоединяется дно. По верхней части бортов необходимо приклеить брус причального назначения.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Его основной функцией является защита лодки от механических повреждений в процессе ее швартования у причала или берега.

В качестве обязательного элемента лодки выступает киль. Он отвечает за безопасные вхождения судна в повороты и за устойчивость ее боковых частей. Его фиксация происходит по центральной части дна, и устанавливается по центральной его линии.

Для изготовления центрального киля используйте не одну, а набор из нескольких реек. При дополнительном вклеивании деталей в носовую или заднюю часть лодки увеличивается ее прочность и устойчивость.

Рекомендуем позаботиться об усилении транца - задней части кормы. После закрепления основных деталей лодки рекомендуется произвести ее вскрытие специальными пропитками. После их высыхания приступайте к испытанию судна. Транспортируйте лодку к речке или водоему и опустите ее на воду, если течи отсутствуют, она готова к эксплуатации. Также рекомендуется проконтролировать количество груза, которое она способна перевезти.Лодка из дерева своими руками: Как сделать лодку своими руками: пошаговые руководства к действию Когда все неполадки исправлены окрасьте лодку с помощью масляных красок. Проводить окрашивание нужно несколькими слоями.


Деревянная лодка своими руками: инструкция по изготовлению

При помощи обыкновенной фанеры и умелых рук получится соорудить хорошую лодку. Средняя стоимость такой лодки составляет около 20-30 $, что значительно ниже покупки альтернативных лодок из резины или дерева.

Чтобы изготовить лодку такого типа потребуется наличие:

  • нескольких листов фанеры;
  • полиуретанового клея;
  • гвоздей;
  • краски на латексной основе;
  • силиконового герметика;
  • шприца, помогающего заделать швы;
  • наждачной бумаги;
  • лобзика;
  • паракорда;
  • зажима;
  • шуруповерта;
  • рулетки;
  • дрели;
  • кистей для нанесения краски.

После подготовки всех необходимых инструментов следует процесс подготовки отдельных деталей. Для этого фанерный лист необходимо разделить на три участка, которые будут выступать в виде дна и основных частей. Первый участок - 460х610 мм, второй - 310х610 мм, третий 610х1680 мм.

Две боковинки выполняются в размере 310х2440 мм. В качестве подпорок используйте бруски небольшого размера 25х50х2400 мм. Необходимое количество подпорок - 3 шт. Чтобы изготовить носовую часть рекомендуется использование бруска размером 25х76х2400 мм. Чтобы соорудить корпус требуется применение двух брусков 25х50х2400 мм. Они разрезаются на несколько частей и скрепляются с помощью паракорда.


Когда все детали выпилены приступайте к самостоятельной сборке деревянной лодки. Чтобы осуществить данный процесс необходимо наличие гвоздей и штифтов. Инструкция по сборке деревянной лодки своими руками:

  • установка дна и прикрепление к нему левой стороны;
  • фиксация кормы на левой стороне и соединение с дном;
  • прикрепление правой стороны ко дну и корме;
  • фиксация носового участка.

Перед фиксацией лодки с помощью гвоздей, сначала соберите ее при помощи клея. Кода внешний вид лодки удовлетворит ее изготовителя зафиксируйте стыки гвоздями.

Далее следует этап покраски и полировки готового изделия. После сбора лодки начните ее полировку от мелких шероховатостей и неровностей. Для этого потребуется наждачная бумага или наличие шлифовальной машинки. С помощью силиконового герметика необходимо заделать все образовавшиеся в процессе сборки щели. Оставьте лодку на открытом пространстве до ее полного высыхания. Через сутки начните окрашивание лодки. Первый слой нанесите на наружную поверхность, а второй на внутреннюю. После высыхания краски нужно нанести еще один слой внутри лодки.

Теперь следует проверить устройство на заплыве. При наличии мелких недочетов нужно их устранить.



Деревянная лодка плоскодонка: основные этапы изготовления

Перед изучением инструкции по изготовлению деревянных лодок плоскодонок, ознакомимся с их преимуществами:

  • минимальные затраты на сооружение;
  • легкость веса, которая значительно упрощает ее транспортировку;
  • компактность - легкость поместится в гараж на зиму, и даже в багажник автомобиля при перевозке;
  • не требует особой отделки и ухода;
  • легко изготавливается своими руками.

При выборе длины лодки следует учесть количество людей и груза, которые будут на ней располагаться, интервал между оптимальными значениями длины плоскодонки составляет от 1,8 до 3,8 м. При этом ширина такой лодки бывает от 1 до 1,5 м. Среднее значение высоты бортов составляет полметра. Вес лодки зависит от ее размеров и составляет около 70 кг. Лодка свободно помещает от одного до четырех людей.

Возможен вариант дополнительной установки мотора или паруса, которые способны упростить управление лодкой. О том как сделать деревянную лодку рассмотрим далее.


1. Первый этап работы над лодкой - выбор материала для ее сооружения.

Для построения плоскодонки необходимо наличие фанеры двух типов:

  • фанера с повышенными характеристиками влагоустойчивости, толщина такого материала достигает отметки в два сантиметра, такой тип фанеры основывается на использовании клеевой основы, учтите, что в ее составе присутствуют вредные вещества, поэтому не рекомендуется ее применять в жилых помещениях, в качестве альтернативы рекомендуем приобрести фанеру многослойного ламинированного типа, она является более безопасной для здоровья;
  • фанера авиационного пятислойного типа - имеет небольшой вес, но отличается высокой прочностью, из нее изготавливают сиденья и транец.

Существует определенные правила работы с материалом, который лежит в основе построения плоскодонки, а именно:

  • чтобы нарезать материал на детали используйте дисковую плиту;
  • если толщина фанеры не превышает одного сантиметра для ее нарезки достаточно канцелярского ножа;


  • при толщине от двух до шести сантиметров самый оптимальный вариант использование электролобзика;
  • не рекомендуется нарезать фанеру поперек волокон, так как существует риск образования трещин, при необходимости в таком типе резки проведите ослабляющие полосы н верхнем слое шпона;
  • при обустройстве популярных типов деревянных лодок детали соединяются между собой при помощи проволоки, саморезов или эпоксидной смолы, при фиксации с помощью саморезов нельзя вбивать их на поверхность фанеры, так как из-за этого происходит ее повреждение, рекомендуется сначала просверлить отверстие соответствующего диаметра, а затем устанавливать саморез;
  • при необходимости в обустройстве лодки с наличием изогнутых форм, нужно намочить фанеру, выгнуть ее в нужное положение и зафиксировать дождавшись ее полного высыхания, длительность процедуры - около 15 часов;
  • в процессе склеивания деталей обратите внимание на упаковку от клея, на ней указаны общие рекомендации по его высыханию и правила работы, которые включают зачистку, обезжиривание и обработку поверхности клеем;
  • обратите внимание на расположение волокон на поверхности двух деталей фанеры, при их параллельном расположении надежность крепления увеличивается в несколько раз;
  • при расслоении фанеры в процессе выполнения работ рекомендуется произвести ее склеивание, для этого, между расслоившимися слоями располагают бумажный лист, пропитанный клеем, такая фанера не подойдет для сооружения лодки, так как она является бракованной.


2. Следующий этап предполагает выбор оптимального инструмента для проведения работ. Распилить материал поможет электрическая пила или лобзик. С помощью электрорубанка получится сделать необходимый угол заусовки. Разрешено использование любых как электрических, так и механических инструментов для осуществления шлифовки. С помощью шуруповерта устанавливают саморезы и делают под них отверстия.

3. Самое оптимальное место работы над лодкой пол, так как большие детали не поместятся на столе. Установите фанерный лист на поверхность пола и перенесите детали на его поверхность, применяя угольник.

Совет: Чтобы значительно сэкономить материал, следует сделать предварительный эскиз лодки на бумаге. Специалисты рекомендуют, при возможности, построить точную копию лодки из картона, чтобы иметь представление о ее первоначальном виде.

Вариантов выполнения лодки будет два. Первый предполагает установку вертикальных бортов, которые имеют прямые линии. Второй - классический вариант - это установка бортов, немного суженного характера. Для их изготовления потребуется произведение заусовки. Чтобы это сделать рекомендуется применить электрический рубанок. Пройдитесь с ним по поверхности деталей один раз. Далее повторите процедуру при помощи любого шлифововального инструмента. При наличии в ладке штангоутов или других перемычек, увеличивающих жесткость, на этом этапе производится их вырезание.

Совет: Чтобы облегчить процедуру сборки используйте пластмассовые хомуты, применяемые с кабелями. Они становятся практически незаметными после окончательной отделки лодки эпоксидной смолой.

Когда каркас собран, приступайте к подсоединению днища. Его фиксация осуществляется хомутами или той же металлической проволокой. Учтите, что дно необходимо качественно герметизировать, для этого его заливают смолой. Если использовать оклеивание стеклотканью, то течи избежать не удастся.

Когда все стыки высохнуть приступайте к следующей обработке. Она включает ошкуривание швов. Далее происходит оклеивание стыков стеклотканью, промазанной эпоксидной смолой. Наружная часть проклеивается дважды, а внутренняя - один раз.


4. Установка дополнительных компонентов.

При необходимости в установке паруса, судно нужно дополнительно укрепить, повысим тем самым его устойчивость. Сделать это лучше с помощью шверта. для его изготовления потребуется фанера толщиной 0,6 см. Кроме этого, из данной фанеры вырезается руль. Количество швертов зависит от размера лодки. Самый оптимальный вариант установку двух швертов по крайним частям судна. Руль крепится к лодке несколькими петлями, желательно несъемного характера.

Автор статьи: Максим Аверьянов
Источник: MotoLodka.ru

За базовый проект был принят проект лодки "Сом". Но каютный вариант строить не хотелось (хотя я могу и пожалеть об этом). "Сомик" Ивана Георгиевича очень понравился. Размерения "Сома" показались мелковаты, и длина была увеличена на 200 мм. Попытался сделать модельку по чертежам из проекта - получилась лажа. Ошибки в чертежиках есть и моделька получилась кривоватая.

Все это время поисков "Carene" висела на рабочем столе и дома и на работе. Вариантов было проработано великое множество. Все не нравилось - то развал бортов не подходил под обводы носа, то высота борта не нравилась и т.д. А на дворе уже новый 2006 год. Чувствую - на чем-то надо остановится, а обводы так не смог по программе подобрать на свой вкус. Делать нечего - АвтоКАД великая штука. Сгенерил в "Carena" обводы, какие больше всего нравились, АвтоКАДом подсосал и стал этот трехмерный кораблик курочить и тянуть.

Рис. 1. Это первоначальный вариант, который понравился видом сбоку, но развал бортов очень большой, что не могло удовлетворить.

Возился долго, но в итоге что-то получилось. У многих возникнет вопрос: "А лекала как делать?" Вопрос вполне правомерный. Но тут на помощь пришел младший братишка. Парапланы он строит (вместе начинали, когда в институте учились). Программка у него есть самописная, которая развертки по методу триангуляции рисует. Загнали корпусок туда да и крутанули. Получилось что-то. Но доверия нет. Проверили на Карене. Развертки, полученные в Карене, сравнили с развертками, полученными с помощью братовой программки. Расхождения получились не более 0,1 мм. Короче приняли решение, что такая точность нас вполне удовлетворит. Из коробки от конструктора "LEGO" тиснутой у сынули была склеена моделька. Получилось хорошо. Корпус отмаштабировали до длины 4,6 м. и ширины 1,75 м.


Рис. 2. Вот такой окончательный вариант был принят в производство.

На рисунках видна компоновка кокпита. В основном использоваться лодка будет для покатушек и прогулок и в меньшей степени для рыбалки. В сомнениях и вопросах прошла зима и весна, проект обрастал чертежами и схемами. Пришло время запасаться материалами для изготовления лодки своими рукамим. Жена расстроилась окончательно, так как все лето я собирался строить лодку, но, будучи женщиной мудрой даже в какой-то мере поддержала. Купил фанеру, эпоксидку, стеклоткань, инструментец кой-какой и начал работу.


Рис. 3. Заготовленные материалы и инструмент.

Соединение фанеры на ус не стало проблемой, за два дня были склеены 4 листа длиной 4,8 м. ибо выкройки без отхода по длине хорошо укладывались. Вырезаны детали днища и бортов. Встал вопрос с транцем - дубовую доску просто на рынке не купить. Искал долго, но нашел, где продают обрезную доску нужной толщины. Вырезал детали транца и склеил по следующей схеме - наружный слой - 8 мм. фанера, слой стеклоткани, дубовая доска, слой стеклоткани, внутренний слой - 6 мм. фанера. Получилось тяжеловато. Дубовая доска неподъемная. Но что сделано, то сделано. Переделывать транец не захотелось, да и запас прочности никогда не помешает.


Рис. 4. Склеенные листы. Все просто.


Рис. 5. Вон транец, тяжелый, гад, получился.

Но это все оказалось цветочками по сравнению с процессом изготовления всех шпангоутов самодельной лодки. Сейчас я понимаю, что с количеством шпангоутов получился перебор (ногами не пинать!), но тогда хотелось сделать покрепче и понадежнее. Провозился я с ними долго, пока все детали вырежешь, пока склеишь, пока все шурупчиками завернешь - думал, брошу все к чертовой матери! Терпение было на исходе, но гордость не дала все бросить. Работа медленно, но верно продолжалась. Когда был собран последний шпангоут, очень хотелось напиться до чертиков, но ежедневная езда на машине не позволила.


Рис. 6. Пара шпангоутов, надо сделать еще 8 штук.

Настал долгожданный момент, когда самодельная лодка может начать обретать свою форму. Начал собирать корпус. Одному этот процесс конечно не осилить. Брательник был призван на помощь. Сборка днища не вызвала ни малейшего вопроса - все собралось, скрутилось и разложилось на ура!


Рис. 7. Днище и транец. Все собралось как надо.

А вот с бортами пришлось помучиться. Одновременно оба борта ставить не получилось - очень большие детали - удержать невозможно. Стали делать по одному борту. Начали с носа. К корме получили несхождение 8 мм - ну все думаю ж..-па! Приплыли! Детали либо неправильно вырезаны, либо неправильно спроектированы! Но братик мой человек более спокойный, предложил второй борт попытаться поставить от кормы. Попробовали - все встало миллиметр в миллиметр! Так думаю, стало быть ошибка не в деталях и чертежах, а кривых рученках! Первый борт сняли и быстренько его переустановили. Все встало!


Рис. 8. Брат Михаил прилаживает первый, не правильно вставший борт.

Красота! Когда корпус был собран, пришло понимание того, что лодка получилась большая. Тут же начали одолевать сомнения правильности выбранных размерений, не очень ли большой кораблик решил построить? Но делать нечего, кроме как делать дальше. Жена приехала, посмотрела, прикинула, где они с сыном усядутся в лодке, и сказала, что ей нравится! Стало быть, теперь просто обязан довести дело до конца!


Рис. 9. Все собрано пока только на скрутках, на шпангоутах видны струбцины.


Рис. 10. Вместо шпангоута вставлены рейки для придания правильного развала бортов.

Для прикидки вставил центральный шпангоут (рис. 9) - встал на место как будто тут и стоял. Это придало сил и уверенности. Теперь надо сделать галтели по всем швам, как советуют более опытные товарищи. Для понятия того, как все мешать - я имею в виду, эпоксидку и аэросил, пришлось сделать небольшой уголок из фанеры. Подготовил специальную баночку, налил эпокисдки, отвердителя и сыпанул аэросила. Ё-моё, кто ж знал, что этот аэросил бултыхается, как водичка, а по весу в десятки раз легче! Короче мешал я все это дело минут сорок - задолбался. Вмешать аэросил в эпоксидку оказалось делом муторным.;


Рис. 11. Вот такой образец, вот такая галтель. Зажигалка для оценки размера.

Но в итоге все перемешалось и экспериментальный образец был прошит и склеен. Конструкция получилась достаточно крепкая - сломали только ударом гантели. Уверенность в том, что все возможно еще больше усилилась. В дальнейшем для перемешивания эпоксидки и аэросила была применена приспособа из бутылки из-под воды и миксера. После промазки всех швов корпус стал несколько жестче, но все равно оставался подвижным.


Рис. 12. Вот такая приспособа сильно экономит время при перемешивании эпоксидной смолы и аэросила.


Рис. 13. Смесь напоминает по консистенции м-м-м… наверное деревенскую сметану, т.е. густую сметану.


Рис. 14. На правой фотографии видна разметка для установки стрингеров.

Пришло время проклейки швов самодельной лодки стеклотканью. Ленты из стеклоткани найти не удалось, пришлось резать от рулона. Дело тоже муторное, но и его осилил. После проклейки жесткость корпуса возросла. Фотографий этого процесса к сожалению у меня нет. Работа с эпоксидной смолой не способствует фотографированию Вклейка шпангоутов дело не хитрое, если нет стрингеров.

У меня же предполагалось установка четырех стрингеров по днищу (по 2 стрингера на половину днища) и по одному стрингеру по борту. Вот здесь то и начались настоящие проблемы. Одновременно гнуть 6 стрингеров и устанавливать шпангоуты оказалось делом очень не легким. Пока устанавливались шпангоуты в кормовой и центральной части лодки, все было более или мене нормально. Потом дело дошло до носовой части, где изгиб бортов и днища стал большим. Вот здесь-то пришлось сильно и много материться вспоминая "добрым" словом всю эту технологию "сшей и склей". Было очень трудно. Точнее сказать архитрудно!

Втроем устанавливали носовые шпангоуты три дня. Перемазался клеем с головы до ног. Короче был сделан вывод, что большие лодки со стрингерами надо собирать только на стапеле по классической технологии.


Рис. 15. Вот что получилось.

Подпишитесь прямо сейчас на бесплатную рассылку и вы всегда будете получать на email новые методики, технологии, самоделки, мастер классы . Которые пригодятся вам в жизни и для бизнеса. Или следите за новостями

Специализированные магазины предлагают достаточно большое количество лодок, предназначенных для рыбалки или туризма. В продаже вы можете найти изделия различных форм и размеров, но чертежи моторных лодок из фанеры, которые находятся в открытом доступе, позволяют выполнить такое судно своими руками буквально с нуля.

Так почему же и вам не попробовать свои силы и не построить лодку своими руками из фанеры, чертежи и все рекомендации к строительству вы найдете в этой статье.

Если вы все еще сомневаетесь в целесообразности применения такого материала, как фанера для строительства лодки, ознакомьтесь с основными его преимуществами.

Достоинства фанерных листов:

  1. Лодка из фанеры, чертежи и выкройки которой выполнены правильно будет иметь очень легкую, но в то же время довольно прочную конструкцию, ведь клееный шпон обладает гораздо меньшим весом, чем цельная древесина.
  2. Конструкция будет иметь отличную устойчивость, поскольку фанерные листы обладают четкими геометрическими пропорциями, позволяющими осуществить безукоризненный по качеству монтаж.
  3. Небольшие затраты при покупке необходимых материалов, а именно: фанерных плит, специализированного клеевого состава, досок, составов для выполнения грунтовки.

Обратите внимание! Любому человеку, обладающему хотя бы начальными столярными навыками, понадобиться не более одного или полутора дней на изготовление лодки из фанеры своими руками, чертеж с лекалами можно приобрести в магазине или составить самостоятельно, пользуясь нашими рекомендациями.


Подбор инструментария и материалов

Современный рынок предоставляет покупателям огромный выбор специализированных лаковых и клеевых составов, всевозможных пропиток, предназначенных для работы с фанерными изделиями. Чтобы выполнить лодку из этого материала вам не нужно искать особые инструменты и приспособления.

Список необходимого включает:

  1. Фанерные плиты. Для конструкции подойдет березовая фанера, толщина которой составляет 0,5 см, для изготовления киля и шпангоутов вам понадобятся толстые плиты около 1,2-1,5 см.
  2. Древесину, используемую для установки распорок с внутренним размещением и работы с бортиками, а также сидениями лодки. Лучше всего, если вы купите доски обрезного типа, выполненные из древесины легких пород, например, сосны или ели. Однако каждый из этих материалов имеет свои особенности. Например, ель обладает более высоким показателем водостойкости, чем сосна и при этом ее древесина выглядит более белой, поэтому чаще всего ее используют для изготовления обшивки. Но еловые доски имеют и свои недостатки, они могут расколоться в результате забивания гвоздей.
  3. Материал для шовного скрепления отдельных деталей обшивки. В качестве такого материала используется гибкая тонкая проволока, пластиковые хомуты, капроновая толстая леска и пр.
  4. Клеевой состав, используемый для герметизации швов. Специалисты рекомендуют использовать составы на основе полимерных смол.
  5. Специализированные пропиточные и лаковые составы для защиты древесины.
  6. Стеклоткань, применяемую в качестве защитного материала для швов.
  7. Краситель на водостойкой основе.


Обратите внимание! Для изготовления лодки своими руками приобретайте только качественные материалы. Фанера не должна иметь на своей поверхности никаких повреждений и дефектов, которые могут сказаться на надежности вашего изделия. Стоимость закупки качественного материала значительно выше, но безопасность гораздо важнее.

Инструментарий:

  • пила, предназначенная для работы с деревянными поверхностями;
  • электролобзик и набор полотен для него;
  • шлифовальная машинка;
  • молоток;
  • фиксирующие струбцины для закрепления фанеры в процессе монтажа;
  • лакировочные и окрашивающие составы, а также кисточки для их нанесения.

Начальный этап работы: составление чертежей

Если вы еще не определились с тем, как сделать лодку из фанеры, чертежи в этом деле играют немаловажную роль, поэтому начинать процесс изготовления вашего изделия необходимо именно с них.


Первое, что должен учитывать ваш чертеж лодки из фанеры – особенности будущего судна. Не забудьте для себя обозначить, для каких целей будет использоваться ваше судно. Например, хотите ли вы сделать лодку, имеющую плоское дно для рыбалки или же наметили моторное судно для туризма.

Обратите внимание! В этой статье вы сможете найти готовые чертежи лодок для самостоятельной постройки из фанеры с разными конструкционными особенностями. Вы можете воспользоваться этими вариантами, чтобы не ошибиться в своих расчетах.


Если же вы не нашли среди представленных образцов необходимый вам вариант, тогда можно попробовать заняться проектированием судна согласно собственной схеме. Чтобы в результате ваших трудов у вас не вышел декоративный вариант судна, полноценно эксплуатировать которое просто невозможно, основной упор в своих расчетах делайте на грузоподъемность.

Сориентироваться на первом этапе вам поможет изучение уже существующих проектов, которые были успешно воплощены.


Вы можете использовать для выполнения лодки из фанеры своими руками чертежи и видео, представленные здесь. Данный видео обзор рассматривает технологию изготовления простейшей конструкции, справиться с которой может даже новичок.

После того, как вы подобрали соответствующий вариант лодки необходимо перенести на бумагу контуры ее основных деталей. Чтобы вам было удобнее после этого работать с фанерой, можно изготовить бумажный шаблон.

На чертеж следует нанести все самые важные параметры лодки:

  • величина изделия;
  • ширина;
  • высота конструкции;
  • форма основных деталей.


Схема выполнения корпуса лодки на первый взгляд может показаться сложной, но если вы будете придерживаться всех рекомендаций, результат не заставит себя долго ждать.

Технология выполнения:

  • Используя пилу или лобзик, выполните все детали конструкции согласно составленному вами чертежу. Допустимая погрешность в размерах – 1 мм, в противном случае у вас получится нестыковка в деталях при сборке.
  • Детали заднего бортика и шпангоутов склеиваются, чтобы обеспечить конструкции необходимый уровень прочности и толщины. Несмотря на то, что эти элементы после склейки будут иметь большой вес, этот факто не скажется на качестве выполняемой вами конструкции.


  • Чтобы соединения, скрепляющие транцы и шпангоуты были очень прочными, вы можете использовать закрепляющие элементы, например саморезы. Очень важно при этом рассчитать их длину: крепежный элемент должен полноценно соединить детали, но при этом не пройти насквозь через них. Поверхность саморезов должна быть оцинкованной или луженной. Параметры необходимых в работе шурупов составляют 3х25 мм и 2х18 мм, для сидений, кормы и бортиков используются саморезы 5х60 мм и 4х60 мм.
  • Для облегчения своей работы изготовьте из брусьев 5х5 см козлы. В процессе монтажа транец удобнее будет поместить на них.
  • Бортики и днище конструкции прикрепляются к транцу так, чтобы на носу они сошлись друг с другом.


  • Если вы используете не очень толстую фанеру, то все обшивочные детали можно зафиксировать при помощи шовного материала или клеевого состава. В том случае, если вы используете клей краевую часть деталей, где будет находиться зона стыка, необходимо срезать под углом.
  • Следите за тем, чтобы все детали лодки сошлись друг с другом по размеру. Если вам необходимо уменьшить зазор, придется заново разобрать конструкцию и в некоторых местах подрезать шпонгоуты.
  • В тех конструкциях, где предусмотрено наличие мотора транец обязательно проклеивается при помощи стеклоткани и укрепляется за счет закрепления досок, выполненных из древесины твердых сортов.


По окончании черновой сборки все детали проклеиваются и фиксируются. Когда клеевой состав полностью просохнет, поверхность лодки следует обезжирить, пропитать составом, предназначенных для обработки лодок, зашпатлевать неровность, нанести горячую олифу и покрыть красящим составом.

инструкция по изготовлению. Самодельная лодка — проекты, чертежи

Покупка лодки – дело достаточно затратное. Именно поэтому многие задаются вопросом о том, как сделать самостоятельно свое маленькое и надежное судно. Процесс создания лодки не такой уж сложный, как может показаться на первый взгляд. Тем не менее он достаточно кропотлив и требует большого внимания к деталям.

Первым и самым важным этапом является определение, из чего будет сделано судно. Вариантов не так много, давайте их рассмотрим:

  • Ткань на основе резины. Конечный итог – надувная лодка.
  • Пластик.
  • Сталь.
  • Дерево.
  • Фанера.

Каждый из вариантов имеет свои достоинства и недостатки, которые сразу бросаются в глаза. Но сейчас речь пойдет о лодке, сделанной из дерева.

Определившись с материалом можно переходить к следующим стадиям планирования и подготовки.

Особенности изготовления

Особенностей действительно много, поэтому давайте их детально рассмотрим:

  1. Работа с деревом. Первая и главная особенность – умение работать с деревянными конструкциями и с деревом в частности. Нужно понимать, какие доски лучше всего выбрать, как их правильно изгибать, какие нагрузки может выдержать тот или иной материал. Перед началом работы лучше всего подготовится и почитать книги по работе с деревом. Найти их очень легко, они имеются в свободном доступе в сети Интернет.
  2. Выбор материалов для сборки. Помимо древесины необходимо сразу определиться с другими материалами, которые помогут скрепить лодку и защитить её от протекания. Они должны подходить для материала, который был выбран и хорошо с ним взаимодействовать.
  3. Место сборки. Для изготовления обязательно понадобится достаточно много места, а также времени. У профессионалов на изготовление и сборку может уйти от 4 до 10 дней, в зависимости от сложности. Новичку же понадобится в несколько раз больше времени. Именно поэтому важно выбрать сухое и удобное место.
  4. Инструменты. Для облегчения и ускорения процесса понадобится целый ряд инструментов (который рассмотрим позже). Помимо этого желательно иметь дополнительную пару рук на некоторых этапах сборки.

Это основные особенности, которые необходимо знать, но по ходу работы, вполне вероятно, придется столкнуться и с другими.


Чертеж лодки из досок для самостоятельного изготовления

Определяемся с размерами

Один из важнейших этапов на стадии планирования. От размера зависит вместимость, грузоподъемность и вес. Очень важно соблюдать правильные габариты, чтобы лодка была устойчивой на воде.

Их можно менять на свое усмотрение, но в пределах разумного:

  • Длина всей конструкции. Длина может колебаться от двух до четырех метров. Если судно рассчитано на одного, то длина должна быть 1.8 – 2.5 метров. Два человека – примерно 3 метра. Три человека – 3.5 – 4 метра. Лодка длиной 3 – 4 метра вполне может выдержать до 5-6 человек, вопрос здесь больше в комфорте.
  • Ширина. Тоже один из основных критериев. Средние показатели ширины 1 – 1.5 метров. Чем больше ширина, чем устойчивее чудно. С другой стороны, чем больше ширина, тем меньше маневренность. Необходимо найти золотую середину. Она для каждого разная в зависимости от тела человека, груза, который будет перевозиться, а также длинны всей конструкции.
  • Высота борта. Средняя и рекомендованная высота борта – 50 сантиметров. Опять же сделать её можно как выше, так и ниже, в зависимости от желания.

Именно отталкиваясь от данных габаритов, необходимо будет делать все детали в дальнейшем. На глаз определить эти габариты сложно, поэтому лучше всего сделать чертеж для наглядности.

Переходя к чертежам сразу нужно сказать, что необязательно иметь талант к черчению. В данный момент чертеж можно сделать, не имея подобных навыков онлайн в Интернете. Можно сделать трехмерную модель, которая будет соответствовать всем требованиям и желаниям.

На чертеже помимо основных размеров нужно сразу определиться с размерами других, более мелких, но не менее важных деталей. Лучше всего сделать чертежи и для них отдельно, чтобы в дальнейшем не пришлось их подгонять.


Базовые плоскости, необходимые для построения теоретического чертежа корпуса лодки

Необходимые материалы и инструменты

Разобравшись со всеми теоретическими вопросами, переходим к практике. Сбор всех инструментов и материалов и подготовка их к работе финальная часть подготовки, поэтому к данному процессу необходимо отнестись с особенной внимательностью.

Рассмотрим перечень инструментов и инструментов, которые понадобятся при сборке:


Это основной перечень того, что пригодится при сборке. Помимо этого в процессе могут пригодиться другие инструменты. Например, ножовка, молоток, зажимы и прочее.


Подбор досок для обшивки днища лодки-плоскодонки

Процесс изготовления

Переходим к самому интересному, процессу изготовления. Представим его в виде пошаговой инструкции.

Тут нет места спешке и недочетам, поэтому делаем все предельно внимательно и четко:


Тестирование лодки

После создания и сбора судна переходим к его тестированию.

Тестировать лодку можно по-разному, но лучше всего во сколько этапов:

  • Первый тест на проверку водонепроницаемости можно сделать во дворе. Для этого переворачиваем лодку и устанавливаем её на какую-то опору (стулья, скамейки, стол). Далее выливаем на неё большое количество воды. Для этого лучше всего использовать шланг и «поливать» минут 5 -10. После этого лодку можно перевернуть и проверить, попала ли внутрь вода.
  • Теперь, зная, что шхуна не пропускает воду, можно перейти к выходу на большую воду. Точнее говоря испробовать её в деле. Настоятельно рекомендуется первые полчаса не выплывать на большую глубину, ведь если что-то сделано не так и лодка начнет быстро набирать воду, достать на мели её куда легче.

Настоятельно рекомендуется первые полчаса не выплывать на большую глубину

Давайте рассмотрим несколько советов, которые могут пригодиться новичку в нелегком деле конструирования и сборки:

  • При сборке не стоит жалеть материалов. Например, при скреплении бортов с дном лодки стоит потратиться лишнее время, но плотно пройтись по всем стыкам клеем или смолой. В дальнейшем подобные погрешности исправить будет очень сложно.
  • Делать с запасом. Лишние части всего можно убрать, например, отпилить брусок в носу лодки. Это касается и всех остальных деталей.
  • Перед тем как использовать большие гвозди или шурупы , желательно сделать для них отверстия при помощи дрели. Это позволит предотвратить появление трещин.
  • Не стоит скупиться на материалы. Чем качественней древесина, тем дольше и лучше она прослужит в дальнейшем.

Покупка деревянной лодки довольно затратный процесс, требующий немалых вложений. А вот ее изготовление открывает перед создателем разнообразие вариантов, форм и стилевых решений, в котором будет выполнена лодка, кроме этого, ему удастся немного сэкономить. Деревянная лодка изготовленная своими руками станет отличным дополнением рыбалки, охоты и просто отдыха на воде. О том как построить деревянную лодку рассмотрим далее.

Основные разновидности лодок

Выделяют несколько видов материалов, подходящих для сооружения лодки. Среди них:

  • ткань на основе резины;
  • пластиковые компоненты;

  • сталь;
  • дерево;
  • фанера.

Надувные лодки еще называют тканными. Для их изготовления используется резина или полимерные составы. Они неустойчивы и плохо держатся на воде. Легко трескаются, неустойчивы перед холодом и морозом. Требуют постоянной латки и очень опасны тем, что повреждаются в самый неподходящий момент. Преимуществами такого рода лодок выступает легкость транспортировки, компактность и удобство в хранении.

Лодки из пластика прежде всего отличаются привлекательным внешним видом, их выпускают в самой разнообразной цветовой гамме. Кроме этого, если правильно использовать пластиковые лодки они прослужат их владельцу не один десяток лет.

Деревянные лодки из досок отличаются меньшей долговечностью, по сравнению с пластиковыми. Кроме этого, они требуют постоянного ухода в виде нанесения влагоотталкивающих растворов. Некоторые владельцы деревянных лодок перед началом их использования намачивают устройство в воде, чтобы оно держало форму.

Деревянные лодки фото:

Лодки на основе фанеры самый оптимальный вариант среди деревянных лодок. Фанера обладает влагоустойчивостью, устойчивостью перед большими нагрузками, крепостью и прочностью. Единственным недостатком фанеры является трудность в ее изгибании, поэтому такие лодки не имеют плавных линий, а характеризуются наличием острых углов.

Для изготовления металлических лодок используется дюраллюминий, который имеет свойства прочности и устойчивости перед износом. Возможен вариант использования нержавеющей стали для изготовления лодки, но в таком случае, ее транспортировка становится невозможной из-за огромной тяжести веса.

Самодельные деревянные лодки: особенности изготовления

Для рисования чертежей деревянных лодок существуют специальные онлайн программы, помогающие рассчитать габариты отдельной детали. С помощью 3D конструктора каждая деталь лодки видна со всех ракурсов.

Предлагаем ознакомиться с вариантом оборудования лодки следующих размеров:

  • нижняя длина носа и кормы составляет 200 и 850 см, верхняя длина - 500 и 1120 мм, высота - 150, 185 мм;
  • размеры усиливающих ребер: 1-е - высота низа, верх и длина - 830 мм, 510 мм, 295 мм;
  • борт необходимо вырезать под углом, для его расчета лучше воспользоваться калькулятором.

Совет: Перед началом изготовления лодки, изучите дополнительную литературу, связанную с количеством основных деталей лодки и их названиями.

Данная лодка изготавливается из фанеры, при покупке которой обязательно обратите внимание на влагоустойчивость. Такая фанера прослужит в несколько раз дольше и не потребует дополнительных затрат на ее ремонт и обслуживание.

Для изготовления дна используйте фанеру толщиной от 1,2 см, а для бортов и других частей - 0,8 или 1 см.

После покупки фанеры приступите к изготовлению деталей лодки. Для этого нужно подготовить специальные выкройки. Их делают на больших листах бумаги, например, на обоях. Форма выкройки в точности повторяет форму детали.

Для выпиливания деталей воспользуйтесь электрическим лобзиком. Так как размеры фанеры не позволяют соорудить дно лодки полностью, требуется прибегнуть к его склеиванию из нескольких частей. Для этого используйте клей ЭДП или любой другой клеевой раствор, который устойчив перед влагой. Процедура склеивания проводится с помощью накладок, в виде фанерных полос, длиной от 10 см.

Для склеивания внутренних ребер жесткости используются березовые брусья. Они располагаются внутри лодки и имеют определенный угол наклона.В некоторых вариантах сооружения деревянной лодки используются сплошные седельные балки, для склеивания которых соединяются две боковые детали с плоской скамьей. Такая конструкция позволяет значительно снизить внутреннее наполнение лодки, а также увеличивает свойство плавучести, даже в том случае, если лодка перевернется.

Для новичков в строительстве лодок главной проблемой выступает соединение нескольких деталей между собой, особенно если оно происходит под разными угловыми наклонами. Самым простым способом является так называемый метод “сшивания и склеивания”. В таком случае, детали соединяются между собой с помощью проволоки, выполненной из стали или прочной капроновой нити. Перед этим, в кромках деталей просверливаются специальные отверстия, их диаметр не должен превышать четырех миллиметров, а расположение от края лодки не более пяти миллиметров. Когда корпус соединен с помощью нитей приходит очередь проведения следующего процесса, который включает проклеивание всех стыков с помощью стеклоткани. Она фиксируется на поверхности благодаря пропитке с помощью влагостойкого клея или эпоксидной смолы. Рекомендуется осуществлять проклеивание как внутри лодки, так и в наружной ее части.

Начинайте собирать корпус лодки с боковых участков, которые включают бортик, нос и корму. Сначала сверлят отверстия, в соотношении с указанными значениями, следите за ровностью шага сверления. Проведите стягивание этих деталей с помощью нити или проволоки. Следите за взаимным расположением деталей и ровностью всех угловых соединений. Саморезы помогут закрепить ребра жесткости, а стеклоткань обеспечивает их дополнительное крепление. Следите за тем, чтобы под стеклотканью не образовывались пузырьки воздуха, при их наличии, позаботьтесь об удалении.

Таким же способом к корпусу присоединяется дно. По верхней части бортов необходимо приклеить брус причального назначения. Его основной функцией является защита лодки от механических повреждений в процессе ее швартования у причала или берега.

В качестве обязательного элемента лодки выступает киль. Он отвечает за безопасные вхождения судна в повороты и за устойчивость ее боковых частей. Его фиксация происходит по центральной части дна, и устанавливается по центральной его линии.

Для изготовления центрального киля используйте не одну, а набор из нескольких реек. При дополнительном вклеивании деталей в носовую или заднюю часть лодки увеличивается ее прочность и устойчивость.

Рекомендуем позаботиться об усилении транца - задней части кормы. После закрепления основных деталей лодки рекомендуется произвести ее вскрытие специальными пропитками. После их высыхания приступайте к испытанию судна. Транспортируйте лодку к речке или водоему и опустите ее на воду, если течи отсутствуют, она готова к эксплуатации. Также рекомендуется проконтролировать количество груза, которое она способна перевезти. Когда все неполадки исправлены окрасьте лодку с помощью масляных красок. Проводить окрашивание нужно несколькими слоями.

Деревянная лодка своими руками: инструкция по изготовлению

При помощи обыкновенной фанеры и умелых рук получится соорудить хорошую лодку. Средняя стоимость такой лодки составляет около 20-30 $, что значительно ниже покупки альтернативных лодок из резины или дерева.

Чтобы изготовить лодку такого типа потребуется наличие:

  • нескольких листов фанеры;
  • полиуретанового клея;
  • гвоздей;
  • краски на латексной основе;
  • силиконового герметика;
  • шприца, помогающего заделать швы;
  • наждачной бумаги;
  • лобзика;
  • паракорда;
  • зажима;
  • шуруповерта;
  • рулетки;
  • дрели;
  • кистей для нанесения краски.

После подготовки всех необходимых инструментов следует процесс подготовки отдельных деталей. Для этого фанерный лист необходимо разделить на три участка, которые будут выступать в виде дна и основных частей. Первый участок - 460х610 мм, второй - 310х610 мм, третий 610х1680 мм.

Две боковинки выполняются в размере 310х2440 мм. В качестве подпорок используйте бруски небольшого размера 25х50х2400 мм. Необходимое количество подпорок - 3 шт. Чтобы изготовить носовую часть рекомендуется использование бруска размером 25х76х2400 мм. Чтобы соорудить корпус требуется применение двух брусков 25х50х2400 мм. Они разрезаются на несколько частей и скрепляются с помощью паракорда.

Когда все детали выпилены приступайте к самостоятельной сборке деревянной лодки. Чтобы осуществить данный процесс необходимо наличие гвоздей и штифтов. Инструкция по сборке деревянной лодки своими руками:

  • установка дна и прикрепление к нему левой стороны;
  • фиксация кормы на левой стороне и соединение с дном;
  • прикрепление правой стороны ко дну и корме;
  • фиксация носового участка.

Перед фиксацией лодки с помощью гвоздей, сначала соберите ее при помощи клея. Кода внешний вид лодки удовлетворит ее изготовителя зафиксируйте стыки гвоздями.

Далее следует этап покраски и полировки готового изделия. После сбора лодки начните ее полировку от мелких шероховатостей и неровностей. Для этого потребуется наждачная бумага или наличие шлифовальной машинки. С помощью силиконового герметика необходимо заделать все образовавшиеся в процессе сборки щели. Оставьте лодку на открытом пространстве до ее полного высыхания. Через сутки начните окрашивание лодки. Первый слой нанесите на наружную поверхность, а второй на внутреннюю. После высыхания краски нужно нанести еще один слой внутри лодки.

Теперь следует проверить устройство на заплыве. При наличии мелких недочетов нужно их устранить.

Деревянная лодка плоскодонка: основные этапы изготовления

Перед изучением инструкции по изготовлению деревянных лодок плоскодонок, ознакомимся с их преимуществами:

  • минимальные затраты на сооружение;
  • легкость веса, которая значительно упрощает ее транспортировку;
  • компактность - легкость поместится в гараж на зиму, и даже в багажник автомобиля при перевозке;
  • не требует особой отделки и ухода;
  • легко изготавливается своими руками.

При выборе длины лодки следует учесть количество людей и груза, которые будут на ней располагаться, интервал между оптимальными значениями длины плоскодонки составляет от 1,8 до 3,8 м. При этом ширина такой лодки бывает от 1 до 1,5 м. Среднее значение высоты бортов составляет полметра. Вес лодки зависит от ее размеров и составляет около 70 кг. Лодка свободно помещает от одного до четырех людей.

Возможен вариант дополнительной установки мотора или паруса, которые способны упростить управление лодкой. О том как сделать деревянную лодку рассмотрим далее.

1. Первый этап работы над лодкой - выбор материала для ее сооружения.

Для построения плоскодонки необходимо наличие фанеры двух типов:

  • фанера с повышенными характеристиками влагоустойчивости, толщина такого материала достигает отметки в два сантиметра, такой тип фанеры основывается на использовании клеевой основы, учтите, что в ее составе присутствуют вредные вещества, поэтому не рекомендуется ее применять в жилых помещениях, в качестве альтернативы рекомендуем приобрести фанеру многослойного ламинированного типа, она является более безопасной для здоровья;
  • фанера авиационного пятислойного типа - имеет небольшой вес, но отличается высокой прочностью, из нее изготавливают сиденья и транец.

Существует определенные правила работы с материалом, который лежит в основе построения плоскодонки, а именно:

  • чтобы нарезать материал на детали используйте дисковую плиту;
  • если толщина фанеры не превышает одного сантиметра для ее нарезки достаточно канцелярского ножа;

  • при толщине от двух до шести сантиметров самый оптимальный вариант использование электролобзика;
  • не рекомендуется нарезать фанеру поперек волокон, так как существует риск образования трещин, при необходимости в таком типе резки проведите ослабляющие полосы н верхнем слое шпона;
  • при обустройстве популярных типов деревянных лодок детали соединяются между собой при помощи проволоки, саморезов или эпоксидной смолы, при фиксации с помощью саморезов нельзя вбивать их на поверхность фанеры, так как из-за этого происходит ее повреждение, рекомендуется сначала просверлить отверстие соответствующего диаметра, а затем устанавливать саморез;
  • при необходимости в обустройстве лодки с наличием изогнутых форм, нужно намочить фанеру, выгнуть ее в нужное положение и зафиксировать дождавшись ее полного высыхания, длительность процедуры - около 15 часов;
  • в процессе склеивания деталей обратите внимание на упаковку от клея, на ней указаны общие рекомендации по его высыханию и правила работы, которые включают зачистку, обезжиривание и обработку поверхности клеем;
  • обратите внимание на расположение волокон на поверхности двух деталей фанеры, при их параллельном расположении надежность крепления увеличивается в несколько раз;
  • при расслоении фанеры в процессе выполнения работ рекомендуется произвести ее склеивание, для этого, между расслоившимися слоями располагают бумажный лист, пропитанный клеем, такая фанера не подойдет для сооружения лодки, так как она является бракованной.

2. Следующий этап предполагает выбор оптимального инструмента для проведения работ. Распилить материал поможет электрическая пила или лобзик. С помощью электрорубанка получится сделать необходимый угол заусовки. Разрешено использование любых как электрических, так и механических инструментов для осуществления шлифовки. С помощью шуруповерта устанавливают саморезы и делают под них отверстия.

3. Самое оптимальное место работы над лодкой пол, так как большие детали не поместятся на столе. Установите фанерный лист на поверхность пола и перенесите детали на его поверхность, применяя угольник.

Совет: Чтобы значительно сэкономить материал, следует сделать предварительный эскиз лодки на бумаге. Специалисты рекомендуют, при возможности, построить точную копию лодки из картона, чтобы иметь представление о ее первоначальном виде.

Вариантов выполнения лодки будет два. Первый предполагает установку вертикальных бортов, которые имеют прямые линии. Второй - классический вариант - это установка бортов, немного суженного характера. Для их изготовления потребуется произведение заусовки. Чтобы это сделать рекомендуется применить электрический рубанок. Пройдитесь с ним по поверхности деталей один раз. Далее повторите процедуру при помощи любого шлифововального инструмента. При наличии в ладке штангоутов или других перемычек, увеличивающих жесткость, на этом этапе производится их вырезание.

Совет: Чтобы облегчить процедуру сборки используйте пластмассовые хомуты, применяемые с кабелями. Они становятся практически незаметными после окончательной отделки лодки эпоксидной смолой.

Когда каркас собран, приступайте к подсоединению днища. Его фиксация осуществляется хомутами или той же металлической проволокой. Учтите, что дно необходимо качественно герметизировать, для этого его заливают смолой. Если использовать оклеивание стеклотканью, то течи избежать не удастся.

Когда все стыки высохнуть приступайте к следующей обработке. Она включает ошкуривание швов. Далее происходит оклеивание стыков стеклотканью, промазанной эпоксидной смолой. Наружная часть проклеивается дважды, а внутренняя - один раз.

4. Установка дополнительных компонентов.

При необходимости в установке паруса, судно нужно дополнительно укрепить, повысим тем самым его устойчивость. Сделать это лучше с помощью шверта. для его изготовления потребуется фанера толщиной 0,6 см. Кроме этого, из данной фанеры вырезается руль. Количество швертов зависит от размера лодки. Самый оптимальный вариант установку двух швертов по крайним частям судна. Руль крепится к лодке несколькими петлями, желательно несъемного характера.

Тузик- деревянная лодка для р ыбалки на двоих

Мирно побороздить на лодке по блестящей глади спокойного водоема - давнишняя фантазия почти всех. Пуститься ли на рыбалку либо на водную прогулку - все это будет допустимым при наличии вот такового несложного суденышка.


Данная лодчонка крайне нетяжелая (тотальный вес — в общей сложности 21 кг при длине в пределах 2 м и ширине 1,2) из-за особенно собранных веществ и особенной методике постройки деревянной лодки. Ее вполне можно 1, без чужой поддержке, опустить на наружный багажник машины.

В базе методики производства лодки лежит употребление клея на основе эпоксидной смолы, отличающегося отличной стойкостью к всякого рода нагрузкам. Все спайки выполняются только лишь на таком клее и при том, что едва надо шурупов, заклепок и гвоздей.

Элементарный материал для постройки лодки — древесину ясеня — разрешается заказать в столярной мастерской. Влагоустойчивую трехслойную фанеру толщиной пяти мм — приобрести в специальном бутике либо на рынке строительных материалов.

Предварительно нежели приступить к процессу, надобно сделать свой выбор, которым видом мастерить шпангоуты : намного более кропотливым, намеревающимся гнутье и адгезия их из раздельных оболочек, либо намного более легким — выкраиванием шпангоутов из дощечек. Стойкость данных компонентов станет достаточно отменной и в том, и в ином примере. Все ключевые работы по производству ладьи реализовывают на стапеле, подобранном из тучных брусков.

В течении труда эпоксидный клей неплохо изготовлять минимальными порциями, ибо он сравнительно оживленно стает и схватывается неподходящим в интересах труда. В первую очередь поверхности склеиваемых заготовок грунтуют — с содействием кисти промазывают водянистой кашей из смолы и отвердителя. Для слипания заготовок применяют смесь с дополнением микроволокон, сооружающих его намного более плотным. Дабы спайки были устойчивыми, склеиваемые компоненты нужно на время сдавливать друг с другом струбцинами.

В особенности пригодятся струбцины при производстве фасонных деталей шпангоутов — футоксов, а еще при обшивке каркаса ладьи . В общей сложности умеренных по величине струбцин понадобится порядка двадцати шт.

Сделав шпангоуты , мастерят киль, какой выкраивают из одной, возможно, жирной доски, однако его реально сделать из 2-х склеиваемых дощечек. Потом в нем выкраивают пазы под шпангоуты .

Расклинив шпангоуты в пазах киля и прилепив к ним дно ладьи , незанятые окончания шпангоутов попарно объединяют на шурупах подсобными рейками. Дыры под шурупы причинять неудобства позднее не станут, ведь края шпангоутов позднее будут урезаны. По очередной вспомогательной рейке, фиксируемой по продольной оси ладьи , вточности выверяют дистанции промеж шпангоутами согласно со сборочным чертежом.


Производство каркаса ладьи завершают усилением его еще 2-я рейками, прикрепленными на шурупах с правой стороны и налево от продольной рейки. Сложившийся «каркас» укрепляют и переворачивают на стапеле — трудовых козлах.

Неплохо, дабы козлы были хорошо стойкими и сильными. С содействием особенного рашпиля внешние бордюры шпангоутов обрабатывают так, дабы они везде, от носовой детали лодки до кормы, непроницаемо контактировали с прижимаемой к ним изогнутой рейкой.

Значит, основа самодельной деревянной лодки для постройки склонена. В настоящее время его требуется обшить шлюпочной фанерой. Дабы сберечь финансы, для данных целей применяют намного более дешевенькую сосновую влагоустойчивую фанеру .

Очертания составных частей обшивки (вычерченные в мас.1:1 на упаковочной бумаге) выносят на фанеру и вырезают электролобзиком. Вслед за тем главную составляющую обшивки подстегивают к набору из шпангоутов . Приложив ее впереди к штевню, придавливают компонент струбцинами к шпангоутам и размечают контактирующие поверхности .

В первую очередь нежели закрепить наклеиваю компоненты обшивки к телу, надобно закупорить липкой лентой либо пластинкой привольные места (дабы не замарать их эпоксидным клеем). Это освободит вас в дальнейшем от добавочною деятельности при зашлифовке и выпемзовке поверхностей.

Спайки обшивки на клее делают одинаково, как и при производстве шпангоутов . Сперва-наперво контактирующие поверхности промазывают жидкостным клеем, позднее на них наносят намного более насыщенный (с наполнителем) с последующим креплением компонентов обшивки к шпангоутам с содействием немаленьких струбцин.

Закрепив эти две компоненты обшивки , принимаются к порядком серьезному занятию — образованию специализированным рубанком скоса в тех пунктах, где очередная деревянная деталюшка перекрывает предыдущую (в целях придания телу ладьи прибавочной строгости).

В пользу данного верхнюю кайму смонтированной составной части обшивки нужно отстрогать под углом так, дабы скошенная плоскость контактировала с последующей составной частью обшивки и в то же время вплотную примыкала к шпангоутам . Далее приклеивают следующую составляющую обшивки и так впоследствии, пока что не станет обшит целый корпус. Излишки еще не мерзлого клея устраняют льняной ветошью без ворса, замоченной в ацетоне.

В последствии крепления компонентов обшивки , тело деревянной лодки реально убрать с козел и начать крепление внутренних и внешних планок поручней, привальных брусов и опор сидений. Далее нужно приладить базы (скамейки) правильно и обеспечить их накладками. Тыльную банку, кницы и брештук — плиту из веской древесины — приклеивают.

Впоследствии подстегивают верхнюю накладку поручней (состоящую из 3-х элементов), дают ей электролобзиком нужную конфигурацию и клеят. Постройка деревянной лодки заканчивается шлифованием, напылением шлюпочным лаком (в четыре - пяти рядов) и монтажом полезных предметов.

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару... И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно - веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Спасибо за внимание!

Чертежи и фото



Деревянная лодка – незаменимая вещь для любителей охоты, рыбалки, а также для туристов. Ведь преодоление мелких водных преград (пруда, речки, озера) нередко может стать неразрешимой проблемой. А покупка деревянной лодки не всегда возможна, так как удовольствие это отнюдь не дешевое. Поэтому, как выход из положения, существует возможность построить лодку своими руками.

Какими бывают такие суда?

Лодка – это маленькое судно, у которого нет ни палубы, ни рубки, ни надстроек. По сути, это всего лишь корпус, который включает в себя каркас и обшивку, наличие которой обеспечивает водонепроницаемость судна. Передняя часть такой шхуны называется носом, задняя – кормой, бока – бортами. Нос и корма (или только нос, как, например, у плоскодонки) заострены.

В зависимости от того, из какого материала они изготовлены, их подразделяют на следующие группы:

  1. Из ткани.
  2. Лодки из дерева.
  3. Из фанеры.
  4. Из пластика.
  5. Из стали.

Суда из ткани (надувные) не отличаются надежностью. Они плохо переносят резкие перепады температур и легко повреждаются. Из-за этого их эксплуатация может быть опасна для жизни. Остальные виды таких судов гораздо более надежны.

Пластиковые шхуны могут похвастаться относительно небольшим весом, поэтому их транспортировка не представляет трудностей. При надлежащем уходе они послужат своему хозяину не один год.

Но самые надежные это, конечно же, металлические суда, однако из-за слишком большого веса перенести их к водоему не всегда бывает просто.

Деревянные лодки более легкие и прочные, а при необходимости они могут быть изготовлены и самостоятельно. Однако чтобы продлить их жизнь на долгие годы, за ними требуется тщательный уход (нанесение влагоотталкивающих составов).
По сравнению с деревянными, шхуны из фанеры гораздо более прочные и влагоустойчивые. Вот только построить лодку своими руками, используя в качестве основного материала фанеру, может оказаться делом непростым.

Деревянная лодка своими руками

Первое, что вам понадобится для строительства такого судна, это чертеж. Если вы обладаете достаточными знаниями и навыками в данной сфере, то можете начертить его сами. Новичку же проще взять готовый вариант, найти который нетрудно в Интернете по запросу «схема лодки из дерева».

Итак, чертеж будущего судна готов. Осталось запастись материалами, инструментами и приступать непосредственно к сборке. Из какого дерева делают лодки? Лучше всего для этого подойдут сосновые или еловые доски. Не забудьте убедиться в отсутствии на них сучков и трещин!

Сборку корпуса следует начинать с носовой части. Для этого вам потребуется соединить два борта, края которых подпилены под углом 45°, и треугольный брусок-основание с помощью гвоздей или саморезов.

После этого переходим к установке распорок и сидений. Количество сидений может быть разным, тут каждый решает сам.

Теперь можно переходить к изготовлению дна. Установите корпус вашей деревянной лодки на лист жести и обведите контур так, чтобы можно было вырезать деталь. Когда заготовка дна будет в ваших руках, приступайте к ее присоединению к бортам. Не забудьте нанести на нижний край бортов слой герметика для более надежной защиты от протекания. Затем начинайте крепить дно с помощью гвоздей или саморезов, постепенно продвигаясь от центра к краям. Избытки жести следует аккуратно срезать, а края подогнуть постукиванием молотка.

Чтобы ходить по жестяному дну было удобно, смастерите деревянный настил, хотя это и необязательно.

Важной частью лодки является киль. Именно он отвечает за устойчивость судна и безопасность при поворотах. Киль устанавливается по центральной линии дна нашей шхуны.

Не забудьте покрыть готовое судно двумя слоями антисептика и покрасить его.
Вот и все, лодка своими руками из дерева и жести готова!

Как собрать деревянную лодку плоскодонку своими руками?

Плоскодонка – это судно, пожалуй, наиболее простое в изготовлении. Оно является любительским, а из-за характерно плоского днища очень удобна при заплывах по мелководью.

При выборе чертежа лодки плоскодонки из дерева определитесь с ее размерами. Обычно плоскодонка имеет длину от 1,8 до 3,8 м, ширину 1 – 1,5 м, высоту бортов 0,5 м.

Лучше всего в качестве материала использовать фанеру. И в соответствии со схемой вырезаем из нее необходимые детали с помощью электрической пилы или лобзика.

Существуют два варианта сборки деревянной лодки плоскодонки: с вертикальными бортами или же несколько суженными, как того требует классическая схема. Выбирайте, что вам больше по душе. Определившись, можно смело приступать к строительству корпуса. Все детали фиксируются с помощью металлической проволоки.

Когда корпус будет готов, к нему необходимо присоединить дно с помощью хомутов или металлической проволоки. Для надежной герметизации дно следует залить смолой.

Все швы проклеиваются стеклотканью, промазанной эпоксидной смолой.

По сути, изготовление плоскодонки мало чем отличается от постройки деревянной лодки. Разница лишь в строении днища. Ведь плоскодонка не зря имеет такое название. Киль не является непременным атрибутом этого судна. Поэтому плоскодонка идеальный вариант при необходимости пересекать мелкие водоемы.

***
Таким образом, сделать деревянную лодку своими руками вполне возможно. Это сэкономит ваши деньги, а также может оказаться весьма интересным занятием. Сложного здесь, если хорошенько разобраться, ничего нет. Да и сама постройка деревянной лодки не требует каких-то фантастических знаний и умений.

Качественно сделанная шхуна позволит значительно разнообразить ваш досуг, сделать охоту, рыбалку или поход незабываемыми, поможет добраться до таких мест, куда вы и не мечтали попасть.

Рыбалка -волшебная страна!

На нашей Земле существовало немалое число разных цивилизаций, но многие из них канули в лету. Но все же самая наидревнейшая цивилизация – Рыболовная, живет и процветает до наших дней. Наверняка, у каждого мужчины есть “ ген рыбака”. У одних он дремлет безмятежно до поры до времени, у других же еще с детства мощно пульсирует, давая немалый стимул радоваться жизни.

Но так ли просто стать счастливым человеком – настоящим умелым рыболовом? Неужели для этого стоит всего лишь купить охапку снастей, немного научиться ими пользоваться, найти рыбу и набить ей свой садок? Неужели это и есть настоящее рыбацкое счастье? Нет, это не совсем правильный путь в эту волшебную страну. Для начала человек должен прийти к своему ощущению Природы. И не важно, впитал ли он это чувство с молоком матери, воспитал его в себе на протяжении многих лет или просто получил в подарок от матушки Природы.

Река или озеро могут однажды дать понять, что ты свой, что они тебе доверяют и подарят искреннюю сценку из своей жизни. Это может быть щучий нерест на мелководье. Это может быть жереховый бой в прозрачных, быстрых струях. А может быть просто какая — нибудь косуля, вышедшая на берег реки и совершенно тебя не испугавшаяся. И если тебе не захотелось взять камень или палку, если не пришло неудержимое желание убить, и ты просто не дышишь, боясь помешать природному таинству, значит, Природа приняла тебя, пришло время покупать снасти.

Пусть еще потенциально, пусть еще в зародыше, но ты уже настоящий рыбак. Если ловля по-настоящему увлечет, если начнешь жить по ее “понятиям,” когда в голове будут одни крючки, поплавки да воблеры, то с удивлением поймешь, что жизнь прекрасна и удивительна.

У нас свой язык и свои понятия, как говорят мастера: “Рыбалка объединяет нас в единое племя, обладающее своими законами и даже языком. Вот попробуйте точно, чтобы всем было понятно, простым литературным языком описать хотя бы сход леща после трехчасового ожидания. Не получиться!

А еще на водоеме перед водной гладью все равны, куда девается вчерашний работяга, и допустим директор завода, вместе забросившие удочки в предутреннюю дымку тумана, стелющегося над “клюющей водой”, с зудящими и гудящими мириадами голодных комариных глоток!? Здесь мы все просто рыболовы, и практически не спавши, наскоро хлебнув чайку, но до предела счастливые, наслаждаемся каждым мигом, таинством общения с Природой.

Ведь на реке или озере всегда кругом настоящие чудеса! На водоеме также чудеса творят подогнанные под себя верный спиннинг, удочка, фидер, приманки и прикормки. И совсем неважно куплено это все за много, много денег или собрано и скомпоновано на коленке дома или реки, важно, что это будет рабочая вещь и будет ловить, да и ещё как!

А если уж совсем не ловится то на берегу всегда найдется опытный рыболов который всегда подскажет как и на что ловить, особенно вечером у костра под рыбацкие согревающие в осенние холода “cто грамм”. Ведь на берегу такие уникумы встречаются, что будь здоров, расскажут такое, что только успевай записывать!

И о ловле спиннингом и удочкой, способах прикормки и привады, секретах ловли корабликом и кружками и многое, многое другое. Однако человеку, решившему заняться рыбалкой или просто перейти на иной, более высокий уровень, приходится весьма непросто.

Пропуская через себя море чужого опыта, пока наработаешь свой рыболовный опыт, зачастую выбросишь в трубу кучу времени и денег. И часто тому виной становится не совсем корректная рыболовная литература, телевидение, а теперь уж и Интернет, где безапелляционные рекомендации “экспертов” сильно завязаны на интересах торговых рыболовных марок. Особенно это заметно в многоликом спиннинге и конкретно в безграничном мире спиннинговых приманок. Но ничего, не стоит отчаиваться все придет с опытом, ведь каждого упорного рыбака ждет именно его большой трофей.

И в принципе не столь важно будет это большая щука, сом или судак. И пускай нас рыболовов, частенько подначивают мол, вы– тихо помешанные. Не надо обращать внимания, “нерыбаки” иначе живут, иначе думают, иначе отдыхают, иначе строят планы на отпуск и выходные. А нам если на дачу надо, то червячков заодно подкопаем, если на пляж жена тянет то и ладно – здесь же найдем клевый омуток, что за мысом спрятался. А надо в лес за грибами или ягодами? Тоже нормально, можно заодно нарваться на незнакомое линево-карасиное озерцо.

Народу то в нашей “дивизии’’ каждый год прибывает, бывает, и до полуночи готовишься, часок “кимарнешь” и к воде. А там особо хорошие местечки уже заняты по принципу ‘’ недельку я ловлю, затем недельку мой брат ловит, потом снова я”. Если не полениться и пройтись по берегу, то можно найти разделение по территориальному признаку.

Тут хлопцы из такой-то деревни ловят, там из другой, а там городские своей кампанией сидят, вырвались на выходные. Но ничего, всем места хватит, мы же все рыбаки, практически земляки. Оно и понятно, конечно все хотят отдохнуть, сварить на природе энергетически ценной ушицы, вырваться из душных городов. Но все места занять невозможно, до хороших мест можно и пешочком дойти, а где нет подъездов там и людей практически нет, значит и рыбы больше. Было бы желание и терпение и без улова не останешься!



Автор Евгений Близнец

Самодельная лодка из дерева и оцинкованного железа

    Как и обещал ранее, здесь опишу процесс строительства лодки. Дело в том, что многие интересуются тем, как самому построить лодку и поэтому думаю, что мой собственный опыт кому-нибудь может пригодиться. Постараюсь описать всё подробно. Если будут вопросы, то пишите в комментариях, я постараюсь ответить.



О подготовке к строительству лодки.

  Изготовление таких комбинированных лодок у нас в селе, расположенном на реке, очень распространено, хотя и покупных лодок - «Казанок», «Прогрессов» и им подобных очень много. Однако, эти лодки используются чаще всего с моторами, а вот гребные или весельные лодки в основном самодельные. И большинство из них именно комбинированные — из дерева и оцинковки. Дело в том, что такая лодка не требует такого ухода, как чисто деревянная лодка, которую нужно каждую весну готовить к навигации — шпаклевать, смолить, красить. Помню, как в детстве этим приходилось вместе с дедом заниматься этим, прежде, чем спустить его деревянную лодку на воду.

    Сам я первую лодку смастерил около 10 лет назад и, хотя она была не очень качественно сделана, на ходу оказалась очень легкой и надежной. Тогда я сколотил лодку из остатков материалов, которые нашел возле своего дома, который как раз ремонтировал. Лодка и сейчас на ходу, правда, стала немножко подтекать, да и деревянные части кое-где подгнили. Лодка все эти годы находилась летом на воде, а зимой на берегу, перевернутая вверх дном.

    В этом году материал (бруски, доски) для лодки мне  привезли (причем, абсолютно бесплатно) организаторы областного конкурса мастеров-лодочников, когда узнали, что я собираюсь вновь строить лодку и  не прочь поучаствовать в этом конкурсе. 4 шестиметровые доски шириной 150 мм, две из которых  были уже простроганы  с обеих сторон (толщина 18 мм), другие две обрезные доски толщиной 25 мм и  2 бруска, тоже длиной 6 метров, 50х50, нестроганые  были завезены ещё в апреле. Я положил их на прокладки в мастерской; чтобы материал  постепенно просох, время от времени оставлял  дверь на улицу открытой.

 Материал для шпангоутов я припас ещё раньше - навыбирал  еловые доски (длиной около 80 см) из дровяных обрезков, которые каждый год покупаю для отопления. Из этих обрезков напилил на циркулярке коротких (длиной от  полуметра до 1 метра ) ровных досок 120х30 и  брусочков 50х30 мм, пропустил через электрофуган. Они тоже постепенно сохли на стеллаже в мастерской.
  Оцинкованное железо у меня осталось от ремонта крыши;  хотя оно и толстовато (0,9 мм). Можно бы, конечно, использовать железо и потоньше (0,5 мм вполне хватило бы) и тогда лодка получилась бы ещё легче. Однако, покупать новый материал мне не хотелось (зачем нести лишние затраты, если имеющееся железо лежит без дела?)

 Строительство лодки начал с разметки. Сходил на берег и еще раз тщательно измерил обе свои старые лодки и записал основные размеры, чтобы придерживаться их при изготовлении новой.   Длину уменьшил на 10 см. по сравнению со старым карбаском. Максимальную ширину днища тоже сделал поменьше на 5 см. по сравнению с моторной лодкой. А вот высоту бортов сделал чуть побольше; прибавил 4 см.  Итак, вот какие габариты имеет новая лодка: наибольшая длина — 4,3 м, длина по днищу — 3,4 м, ширина наибольшая 1,14 м, высота — 0,46 м. Лодка получилась намного легче, чем предыдущие.

 Назвать вес не могу, так как нет специальных весов для взвешивания лодки. А вот деревянный каркас лодки весит всего 18 кг. Это я определил, взвесив его на обычном 20-килограммовом бытовом безмене. Листовое железо добавило веса, но, тем не менее, я одной рукой приподнимаю нос или корму лодки и легко могу вытащить её целиком на берег и в одиночку перевернуть вверх дном. Это бывает важно, когда лодку нужно убирать на зимнее хранение или когда нужно на рыбалке укрыться под лодкой от непогоды.

     Никакого  специального  стапеля строить  не стал. И  никакого чертежа с расчетами, с таблицей плазовых ординат тоже не делал. Да, если честно, то и не умею я эти чертежи рисовать, а потом по ним строить лодку. Возможно, что кому-то это покажется смешным, но это действительно так. Но ведь наши предки как-то тожде обходились без чертежей, и ничего, строили и плавали....  В общем,  лодку строил в мастерской на полу, при необходимости поднимал и ставил на стул и табуретку.

Строительство деревянной лодки: 12 шагов (с изображениями)

Эта инструкция содержит мои планы и методы постройки лодки. Он написан как дневник. Я новичок, поэтому, пожалуйста, не ожидайте точных и на 100% правильных планов / советов или терминологии постройки лодок.

Эксперты, не стесняйтесь вносить конструктивные поправки и участвовать.

Краткие примечания ..
1. Если вы загружаете PDF-файл , используйте пользовательский PDF-файл. . полный документ не обновлялся и не содержит исправлений
2.Если вы используете MAC, используйте Adobe Acrobat для просмотра PDF - приложение предварительного просмотра Apple не отображает все изображения должным образом.
3. Дублирующий текст в разделе обтекателя был удален ... и правильный текст восстановлен. ..

Кредит, при условии, что кредит .. Есть много людей, которые публикуют свои проекты, идеи и планы в Интернете для бесплатного использования другими .. Спасибо, здесь не было изобретено никаких новых колес.

Хорошо, всю жизнь я хотел построить деревянную лодку. Задача всегда казалась слишком большой или слишком сложной.. Однажды я увидел Инструктируемый документ «Строим одностороннюю лодку от Верги». Мой Инструктаж - это своего рода дань уважения Верге. Я оцениваю его как рекомендованное к прочтению и как обязательный учебный проект для тех, кто хочет впервые заняться постройкой лодок. Мою версию его лодки можно увидеть в одном из постов ..

В любом случае ... Верга заставил меня задуматься, прочитать и захотеть спроектировать и построить свою собственную лодку ... Я довольно хорошо умею делать базовый дизайн, а затем делать вещи, как я иду. Проект Верги также выполнен в стиле «на ходу».Вы строите по методу, но углы, разрезы и длины окончательно согласовываются по мере сборки лодки. Метод строительства этой лодки во многом обязан Verga Instructable, то есть сделанной путем сгибания боковин вокруг центрального ребра или рамы.

Эта лодка - «эскиз художника», поэтому она немного перестроена для своего размера. Этот учебник больше похож на дневник, чем на точный набор планов.

Я также хотел что-то, в которое можно было бы уместить несколько детей, и что я мог бы строить из вещей, которые валяются или легко собираются со стройплощадок… (в основном)

Наконец, я хочу поблагодарить мою жену и семью за то, что они позволили мне построить большую часть этой лодки 3M (118 дюймов) в моей гостиной.Хотя мне никогда больше не разрешают делать это снова, они любят рассказывать людям, как это круто, они хотят, чтобы я построил лодку побольше, и все участвовали в этом…

Построить деревянную лодку - Сделай сам

Когда мы с семьей собрали все свое имущество и переехали через страну несколько лет назад, мне было больно оставить позади старую лодку моего отца. Однажды он решил построить деревянную лодку в качестве зимнего проекта, и мы с братьями каждое лето устраивали ей настоящую тренировку. Мы гребли на нем, ловили рыбу, ныряли с него, даже пару раз потопили, но с новым слоем краски каждую весну он был красноватым для следующего сезона.На этой лодке был установлен первый подвесной мотор, который я когда-либо использовал, что было настоящим удовольствием, но я получил еще большее удовольствие от самой необычной физической характеристики лодки: она была разделена на две части. Папа спроектировал его таким образом, чтобы он поместился в нашем небольшом грузовом трейлере. Лодка ехала в трейлере, передняя половина которого была заправлена ​​в заднюю. Когда мы добирались до озера, мы просто скрепляли его болтами и уходили.

Когда лодка не использовалась, она стояла у гаража под протекающим брезентом. Шло время, фанера расслаивалась, и клей отпускал до тех пор, пока ее нельзя было восстановить.К счастью, я взял его размеры, чтобы воссоздать его, и теперь вы тоже.

Если вы используете лучший материал для постройки лодки, такой как крепеж из нержавеющей стали и эпоксидная смола, этот маленький ялик прослужит вам много лет. Эти материалы действительно стоят немного дороже, но лодка прослужит дольше. Получите и изучите литературу от поставщиков эпоксидной смолы перед началом проекта. (См. Источники ниже.)

Эти чертежи для постройки деревянной лодки основаны на размерах, которые я взял с лодки, построенной моим отцом.Лодка из моего детства, возможно, уже давно исчезла, но ее клон оказался столь же приятным и обещает стать центром летних воспоминаний на долгие годы.



Как построить лодку: процесс

  1. Построить сборочную базу; отметьте центральную линию на 18-дюймовых поперечных стойках (рис. A).
  2. Постройте пять шпангоутов, включая их ребра, наметьте их центральные линии и прикрепите пару ножек к каждой раме (рис. B).
  3. Скрепите рамы № 3 и 4 вместе с помощью машинных болтов из нержавеющей стали 1/4 дюйма x 3 ½ дюйма через шесть отверстий, которые позже будут использоваться для скрепления двух половин лодки вместе.Поместите 1/4-дюймовую фанерную прокладку между двумя половинками; перед прикручиванием оберните прокладку тонким пластиком (чтобы на нее не прилипала эпоксидная смола). (Илл. A)
  4. Прикрутите две ножки 2 на 4 монтажного приспособления к раме № 1 (транец). Для этого отлично подойдут шурупы для гипсокартона. (Илл. A)
  5. Установите раму № 1 на основание сборочного стапеля, закрепив ножки 2 на 4 на стапеле винтами. Убедитесь, что центральные линии совпадают, а рамка квадратная и ровная (рис. A).
  6. Установите ножки на раму № 5 и прикрепите ее к основанию сборочного стапеля.Вырезы для нижней планки должны совпадать и быть ровными.
  7. Прикрепите нижнюю планку к рамам № 1 и 5 (эпоксидная смола и винты из нержавеющей стали). В это время не обязательно иметь форму стержня планки.
  8. Установите рамы № 2, 3 и 4 в основание сборочного стапеля (№ 3 и 4 вместе).
  9. Прикрепите их к нижней планке, но не используйте эпоксидную смолу на поперечных распорках рамы №2.
  10. Постройте и придайте форму стержню, сделав его длиннее, чем будет окончательная длина (рис.C и I).
  11. Временно прикрепите шток к монтажному приспособлению (не по центру).
  12. Обрежьте нижнюю доску по длине относительно пересечения ствола.
  13. Обрежьте шток до нужной длины и установите по центральной линии.
  14. Временно прикрепите оба нижних стрингера к транцу. Одновременно втяните оба стрингера, пока они не коснутся штанги (рис. C).
  15. Обрежьте концы стрингеров и придайте им форму, пока они должным образом не сопрягаются со стержнем.Обрежьте нижнюю планку и придайте ей форму до тех пор, пока она должным образом не совместится со стрингерами (рис. C). Повторите процесс с верхними стрингерами. Используя только винты, прикрепите стрингеры ко всем выемкам в рамах.
  16. После высыхания стрингеров снимите винты, нанесите эпоксидную смолу и снова закрутите.
  17. Прикрепите фанерное основание (рис. D). Обратите внимание, что швы стыкуются в рамках № 3 и 4. Подметайте нижнюю часть и обрежьте по форме. Срез угла должен соответствовать углам борта корпуса.
  18. Присоедините три нижних направляющих (рис.E).
  19. Прикрепите боковые панели. Их можно разрезать на место. Оставьте окончательную форму волчка, пока лодка не перевернется (рис. E).

Отсоединение лодки от сборочного приспособления

  1. Обрежьте нижнюю планку и продольные балки между шпангоутами № 3 и 4.
  2. Снимите болты, удерживающие рамы №3 и 4 вместе.
  3. Отвинтите ножки от зажимного приспособления (рамки №1, 2 и 3).
  4. Поднимите и перекатите заднюю половину.
  5. Добавить места (Илл.F и G).
  6. Добавьте колени (рис. H).
  7. Обрезать шток на пересечении монтажного приспособления.
  8. Отвинтите ножки от зажимного приспособления (рамки №3 и 4).
  9. Поднимите и переверните переднюю часть.
  10. Добавьте места (рис. F и G).
  11. Скрепить половинки вместе.
  12. Поднимите корпус и верхние стрингеры и обрежьте форштевень до нужной длины.
  13. Удалите утильные поперечные распорки рамы №2.
  14. Пломбировать и покрасить.
  15. Добавьте любое оборудование.

Список материалов для лодок для самостоятельного изготовления

Дерево для лодки

1 Дубовая планка (3/4 дюйма x 2 дюйма x 13 футов)
4 балки из прозрачной ели (3/4 дюйма x 1 1/2 дюйма x 15 футов)
7 Шипованные шипы (сиденья) (3/4 дюйма x 1 1/2 дюйма x 4 фута)
1 Нижняя доска из ели (1 дюйм x 6 дюймов x 10 футов)
1 Лист фанеры для рам и сидений (4 фута x 8 футов x 1/2 дюйма)
4 Листа фанеры для днища и по бокам (4 фута x 8 футов на 1/4 дюйма или 3/8 дюйма)
2 Корма из прозрачной ели (2 дюйма x 4 дюйма x 4 фута)

Дерево для сборочного приспособления

2 Еловое основание (2 дюйма x 6 дюймов x 12 футов)
1 Поперечные стойки елового основания (2 дюйма x 6 дюймов x 10 футов)
4 Еловые ножки (2 дюйма x 4 дюйма x 8 футов)

Другое

Эпоксидная смола
Винты / гвозди (нержавеющая или бронзовая)
Определить по информации производителя

Инструменты

3-футовый уровень
Ручная пила
Рашпили по дереву: один тонкий, один грубый
Сверлильный двигатель
Сверла
Карпентерский квадрат
Лобзик
Четыре 6-дюймовых С-образных зажима


Источники для постройки лодок


Первоначально опубликовано: июнь / июль 2001 г.

Как построить лодку

Брэд Пэрис

.

POP Projects - это коллекция новых и классических проектов из более чем столетней истории Popular Mechanics . Овладейте навыками, получите рекомендации по инструментам и, что наиболее важно, создайте что-то свое.


Давно никто в моей семье не строил лодку. Последним был мой дядя Пол. Он был кораблестроителем, начавшим изучать свое дело с 14 лет в Гамбурге, Германия. Каждое утро мальчик греб с семейного причала по морским путям реки Эльбы, впадающей в Северное море.

Поездка на верфь, где он учился, длилась полтора часа, зимой, когда был туман и плавучий лед, на воде было больше. Через три года Пол получил диплом подмастерья и место на борту гигантского четырехмачтового винджаммера под названием Passat - «пассат» по-английски. Это было в 1920-х годах, до того, как фашисты конфисковали небольшую верфь его семьи и Берендсоны уехали в Америку.

Несколько месяцев назад я решил попробовать свои силы в наследственном ремесле.Я построил все, от домов до кузнечной кузницы, но нет более впечатляющего проекта, чем лодка, по крайней мере, для меня. Еще до того, как австронезийцы впервые увидели Тихий океан, деревянные суда символизировали мастерство и стремление к исследованиям. Я просмотрел архивы PM в поисках классического дизайна и в конце концов остановился на 10-футовой лодке из нашего майского номера 1937 года. Он выглядел элегантно, но достаточно простым, чтобы его можно было построить на козлах.

Прошло много лет с тех пор, как мой дядя Пол был рядом, чтобы давать советы, поэтому я прогнал рисунки мимо Тимо Уайта, судостроителя в морском порту Такертон, небольшом морском музее на побережье Нью-Джерси.Оказалось, что Тимо занимался восстановлением доски для серфинга, построенной по планам, опубликованным в июльском номере журнала PM за 1937 год. (Полагаю, это был большой год для морских проектов.)

Он подтвердил, что шлюпка - хороший кандидат для начинающего строителя, и согласился помочь в случае необходимости.

Верфь на подъездной дорожке

Слева: Очень немногие элементы в лодке просто вырезаны по форме и установлены. Как и дубовый ствол, показанный здесь, почти каждая деталь должна быть скошена или изогнута, чтобы соответствовать поверхности, на которой она встречается. Справа: В судостроении сохранились древние термины. Этот изогнутый кусок дерева, к которому крепится дно, называется скуловым бревном. В прошлые века он состоял из цельного бревна, выбранного из-за его естественного изгиба, а затем приданного ему соответствующей формы. Бревно устанавливается в паз и крепится к каждой раме.

Брэд Пэрис

Зимним ранним весенним утром я отправился к Willard Brothers Woodcutters, лесопилке и продавцу пиломатериалов в Трентоне, штат Нью-Джерси. Там можно проводить часы, бродя по стопкам восхитительно выглядящих орехов, вишни и дуба, некоторые из досок размером с ваш рука длинная.Я купил красный дуб для рамы Sea Scout (это было название корабля в планах, и я решил оставить его) и 2-дюймовую плиту из белого дуба для клиновидной ножки на носу.

Вернувшись домой, я начал делать ракетку для подачи досок с помощью настольной пилы. Мои навыки были слабыми - в последние годы я потратил слишком много времени на починку вещей и недостаточно строил - но через несколько дней моя прежняя уверенность вернулась. Морской разведчик начал обретать форму.

Большинство лодок начинаются с шпангоута, ребер, которые обеспечивают структуру корпуса.Я придал им форму вместе со штоком и изящной кормовой стенкой, или транцем, который я вырезал из ¾-дюймовой фанеры. Затем я прикрепил все это к строительной доске - это не что иное, как 2 x 10 с мелкой линией по центру.

⚠️ Чтобы упростить проект, я опустил мачту и шверт. Вместо этого я построил Sea Scout, названный в честь корабля из оригинальной статьи, который можно было управлять греблей или приводить в действие подвесным мотором. Она хорошо работает в любой конфигурации.Здесь вы можете найти оригинальные планы и список материалов.

Каркас лодки был на месте, но все элементы требовали точной фаски, прежде чем я смог закрепить изогнутые доски корпуса. Следующим шагом было прикрепить к раме тонкие деревянные полоски, называемые обрешетками, вместо досок, чтобы я мог измерить и отметить все эти углы. Затем я снял детали с доски и закончил их формировать.

Часто погода не позволяла мне оставаться в гараже, но когда появлялось солнце, я работал на подъездной дорожке.Если хотите познакомиться с соседями, начните строить лодку. Линда из соседнего дома спросила, будет ли судно плавать, грести или приводиться в движение подвесным мотором. Другие интересовались, куда бы я пошел с этим, как я бы это получил и как бы я это назвал. Водитель грузовика из Тульного леса, бросив морскую фанеру, почтительно подошел. «Это красиво», - сказал он со старомодным нью-йоркским акцентом, широким, как рука, которую он проводил по раме.

Анатомия лодки

Брэд Пэрис / Эшли Бартоломью

Эшли Бартоломью

Работа на доске

Дно Sea Scout формируют два слоя фанеры окумэ.Тимо показал мне, как их установить.

Брэд Пэрис

Не знаю, как относился к этому дядя Пол, но судостроение может сильно разочаровывать. Проклятием моих выходных оказался маленький бронзовый винтик. Точнее, Frearson № 6 с плоской головкой. Как и большинство современных домашних мастеров, меня испортили шурупы для гипсокартона и другие агрессивные крепежи, которые практически врезаются в древесину. Даже используя специальное коническое сверло и восковую смазку с маловероятным названием Akempucky, мне удавалось вываливать десятки винтов.Головка одного из них отрывалась за мгновение до того, как винт полностью закрутился, в то время как другой отрывался на последней восьмой оборота, оставляя мне блестящую пенни с головкой Фрирсона.

Тимо пытался преуменьшить значение тайны, с которой я столкнулся: «Это больше похоже на домашние столярные работы, чем на строительство прекрасной мебели», - сказал он, - но я все же иногда обнаруживал, что я барахтаюсь. Одна из проблем заключалась в том, что статья 1937 года была больше обзором, чем подробным набором планов. И хотя мне больно придираться к моим предкам из «Популярной механики», в эскизе были обнаружены подозрительные неточности.Тимо помог мне повторно откалибровать некоторые размеры в середине проекта - и мне пришлось обрезать несколько деталей после того, как они были собраны.

Давайте построим что-нибудь еще

Самое большое препятствие возникло, когда пришло время обшить корпус. Классический способ - пригнуть к каркасу планки из массива дерева. Вместо этого я выбрал фанеру из морской пихты, чтобы сэкономить время, но теперь я едва мог заставить 14-дюймовые листы корпуса встать на место. Полудюймовая фанера, которую я планировал для дна, не могла сработать.

Тимо посоветовал мне перейти на специальную тонкую морскую фанеру и обшить дно в два слоя. Однажды утром в четверг он прилетел, чтобы показать мне технику. Он вышел из своего грузовика с широкой улыбкой и по самолету в каждой руке, и мое настроение улучшилось. Он вежливо осмотрел щебеночные бревна, к которым мы прикрепляли дно, и потратил несколько минут на их строгание до последней степени точности. Затем мы приступили к работе со скобами, клеем и шурупами - и за пару часов проект превратился из фанерной клумбы в небольшую поделку с чувственными сложными изгибами.

Это было удовлетворительно, но мои ошибки все же проявились в деталях, таких как размещение винтов и форма стержня. «Ты знаешь, что они говорят», - сказал мне Тимо. «Шпатлевка и краска делают лодку тем, чем она не является». Я достал кисти.

Первое путешествие

Брэд Пэрис

Мы спустили лодку на воду в морском порту Такертон в прохладный пасмурный день, который больше походил на сентябрь, чем на июнь. На пристани Тимо достал банку «Амстел Лайт» вместо шампанского.«Давай, - сказал он, - налей на лук». Я открыл ее и вылил пиво на краску. «Я окрестил тебя Морским разведчиком», - сказал я. Затем мы сняли маленькую лодку с причала в воду.

Вы могли подумать, что меня охватило чувство триумфа. Не так. Морской разведчик выглядел очень маленьким, почти беспомощным, когда она сидела, покачивая на конце художника небольшую веревку, которую Тимо проделал через нос. Я чувствовал себя униженным. В моей голове промелькнула фраза из книги Псалмов: «Сходящие к морю на кораблях, делающие дела на больших водах.«

Сам я не целился в большие воды. Я спустился с дока и сел в лодку. Тимо протянул мне весла. Я неловко потянул ручки назад, чуть выше бедер. Корабль плавно скользнул вперед, почти как будто она была на льду. Пока Тимо смотрел, я уперся левым веслом в воду, а правым смахнул поверхность. «Морской разведчик» повернулся аккуратно, неожиданно элегантно и проворно.

Если бы весла были отличными, вы можете себе представить трепет, который я испытал, когда установил на транец подвесной двигатель Mercury Marine мощностью 2,5 л.с.Это чистый четырехтактный двигатель, компактный, но почти динамичный на такой маленькой лодке. Я дал двигателю полный газ и прорезал несколько хороших прямых линий и приятно крутой изгиб с четким небольшим следом.

Когда прошел полдень, мое первое путешествие было завершено. В конце концов, я решил подарить лодку и двигатель морскому порту Такертона. Честно говоря, мне нужно было место в моем гараже и подъездной дорожке: Sea Scout был хорошей первой попыткой деревянного судостроения, но я знал, что могу добиться большего - и я уже просматриваю планы.

Морской разведчик, десятилетие спустя

Изображение Sea Scout в майском номере журнала Popular Mechanics за 1937 год.

Популярная механика

Спросите любого, кто когда-либо строил лодку, и он скажет вам одно: вы уже не тот, что построили. И это касается и меня. Маленькая лодка, которую я построил еще в 2009 году, сформировала меня больше, а может быть, больше, чем я.

Проект Sea Scout принес поток писем от наших читателей, некоторые из которых построили лодку или знали кого-то, кто строил.У одной женщины все еще была лодка, построенная ее отцом. Она прислала его фотографию и вспомнила много приятных часов, которые она провела со своим отцом, когда отец учил ее плавать на нем. Она любезно предложила подарить лодку нам, думая, что, возможно, мы могли бы поставить ее в нашем холле. Хотел бы я принять ее предложение.

Когда вы строите лодку, вы занимаетесь своим местом в длинной череде мастеров - как профессионалов, так и любителей, - которые занимались этим ремеслом и узнали об уникальном бремени постройки корабля, от которого будут зависеть безопасность и удовольствие.Строить лодку - унизительно, вы помните каждую ошибку, которую допустили при постройке лодки, когда она качается вверх и вниз, а волны омывают ее нос или врезаются в нее сбоку.

Вы чувствуете, как он вздрагивает, но он не поддается, когда вы смотрите со стороны на мрачные глубины. А потом смотришь на каждую лодку более проницательным взглядом, с большим уважением ... и думаешь, сможешь ли ты ее построить.

Деревянная игрушечная лодка «Сделай сам» - Игрушечная ностальгия • Медовая матка Dos

Специальный автор: Дейл Столлингс

Вспомните те времена, когда игрушки делались из дерева и имели прочную конструкцию.Что ж, если вы ностальгируете по таким вещам, тогда вам понравится этот DIY. Мой друг семьи недавно сделал несколько очаровательных деревянных лодок. Он так любезно поделился со мной инструкциями, которые я сейчас передаю вам. Эта деревянная игрушечная лодка, сделанная своими руками, станет прекрасным подарком для малыша или станет отличным проектом для детей постарше.


(Этот пост содержит партнерские ссылки. Это означает, что я получаю очень небольшую комиссию с продаж, которые происходят по этим ссылкам.Все партнерские товары, используемые в этом блоге, выбраны из продуктов, которые я знаю и которым доверяю. Вы можете прочитать мое полное раскрытие здесь. Партнерские ссылки, обозначенные как * )

Деревянная игрушечная лодка «сделай сам» - игрушечная ностальгия…

Деревянная игрушечная лодка «сделай сам»…

Одна из этих деревянных лодок станет прекрасным дополнением к купанию, бассейну или просто в красивой дождевой луже. Ах ... это возвращает меня. Это действительно детский поступок - играть с лодкой в ​​грязной дождевой луже.И теперь вы можете подарить своему малышу такую ​​же радость. 😉 Но сначала давайте рассмотрим детали.

Материалы…

  • Основание - кусок дерева 1 ″ x 6 ″ x 2,5 ″ (подойдет любая массивная древесина - сосна, дуб и т. Д.)
  • Кабина - деревянный брусок 1 ″ x 1 ″ x 1 ″ (используйте остатки древесины или вырезайте из квадратного дюбеля)
  • Лопастное колесо - 2 @ 1 ″ x 3/16 ″ x 3 1/4 ″ дерева (немного толще, чем палочка для мороженого)
  • водонепроницаемый клей для дерева (например, Gorilla Wood Glue или TiteBond)
  • резинка
  • Наждачная бумага или шлифовальный блок
  • Нетоксичная водостойкая краска

(Марта Стюарт рекомендует краску Liquitex Glossies * для окраски игрушечных лодок.Так что рекомендую эти краски мне комфортно *).

Деревянная игрушечная лодка «сделай сам» - инструкции…

Шаг 1. На куске дерева размером 1 ″ x 6 ″ нанесите узор лодки, как на изображении выше. Прежде чем делать какие-либо надрезы, вам нужно просверлить отверстие для резинки.

Расположение отверстия должно быть примерно 5/8 ″ сзади и 3/8 ″ снизу. После просверливания отверстия вырежьте заднее пространство и вырежьте переднюю часть под углом 45 градусов.



Обведите квадратный блок размером 1 дюйм сверху и отцентрируйте над вырезом. Это необходимо для того, чтобы на эту область не попала краска. Отшлифуйте все углы, затем вы можете покрасить дно лодки и блок. (Не красить нижнюю часть блока).

Эти лодки были раскрашены эмалевой краской, купленной в Hobby Lobby. Однако я знаю, что многим из вас понадобится краска, которая, как вы знаете, нетоксична. Я уверен, что это совершенно безопасно, но, поскольку я на самом деле не знаю бренд, я предлагаю бренд, который доказал свою безопасность.Я перечислил Liquitex Glossies * как хорошую альтернативу. Вы, вероятно, можете найти их в своем местном магазине товаров для рукоделия, или я дал несколько ссылок на Amazon *, где вы можете их заказать.

После высыхания краски приклеиваем блок (неокрашенная сторона) к кабине (неокрашенное место). Зафиксируйте и дайте полностью проехать.

Чтобы сделать лопаточное колесо, вырежьте прорезь шириной 3/16 дюйма и глубиной 1/2 дюйма в обоих кусках дерева. Затем добавьте клей и соедините две выемки вместе.(Я рекомендую придать форму концам лопастного колеса, прежде чем приклеивать их на место). Дайте высохнуть, а затем покрасьте.

Лопастное колесо должно плотно прилегать друг к другу и быть заподлицо с каждой стороны. Вы, вероятно, сможете прорезать прорезь канцелярским ножом, потому что древесина очень тонкая. Работайте медленно и осторожно, чтобы не переусердствовать. Вносите небольшие изменения, пока две части не станут подходить так, как вы хотите.

Чтобы обернуть прикрепить резинку, проденьте концы в отверстия.Берется каждый конец и петляет вокруг конца лодки. Резинка должна быть достаточно маленькой, чтобы обеспечивать плотное, но не слишком тугое растяжение.

Вставьте лопаточное колесо между резиновой лентой так, чтобы ленты находились на противоположных сторонах лопаточного колеса. Заведи и отпусти!

Заключительные мысли…

Я надеюсь, что вам всем понравится воссоздавать эту деревянную игрушечную лодку своими руками для своих детей или вместе с ними. И я надеюсь, что вы присоединитесь ко мне и поблагодарите моего друга Дейла за то, что он поделился с нами этим проектом.Может быть, мы сможем когда-нибудь снова попросить его помочь нам с другим проектом.

- PIN IT -

- PIN IT -


Как построить лодку с плоским дном. Инструкции по сборке Jon Boat - Лодка с плоским дном

Лодка с плоским корпусом является идеальной конструкцией для мелководных водных путей, поскольку лодка может достигать участков, недоступных для лодки с v-образным или даже полу-v-образным корпусом. Лодки с плоским дном очень популярны и, учитывая их популярность, могут быть дорогими.Поэтому, если вы хотите сэкономить или просто хотите построить лодку с плоским дном в качестве самостоятельного проекта, вот подробное руководство, как это сделать.

Как построить лодку с плоским дном? Большинство самодельных лодок с плоским дном - это лодки Jon, сделанные из недорогой фанеры, с которой очень легко работать. Начните с создания днища лодки, затем добавьте транец, борта, нос и нос. Затем добавьте обрезки, сиденья, блок для хранения и фурнитуру перед нанесением отделки. Здесь мы подробно рассмотрим эти шаги.

Как построить лодку с плоским дном

На начальном этапе планирования сборки лодки с плоским дном вам необходимо принять решение об общем плане дизайна вашей лодки, материала, который вы будете использовать для ее постройки, и метода строительства, который вы будете использовать. .

Основными материалами, из которых можно построить лодку с плоским дном, являются алюминий, стекловолокно, фанера и массив дерева. Поскольку фанера является самым дешевым материалом и с ней легче всего работать, она является самым популярным материалом, используемым в проектах по строительству лодок с плоским дном своими руками.

Большинство самодельных лодок с плоским дном построены на основе конструкции лодки Jon, потому что лодки Jon являются популярными вспомогательными судами, используемыми для рыбной ловли в пресной воде, охоты на уток и транспортировки по мелководью. Их простой без излишеств дизайн также делает их идеальными для домашнего проекта.

Поскольку лодка Jon является самой популярной лодкой с плоским дном, используемой для строительства домов, а фанера - самый дешевый и простой в работе материал (а также самый популярный), мы выбрали этот материал и эту конструкцию лодки для наших проект строительства дома.

Если вам требуются планы других типов лодок с плоским дном (или любого типа лодок) или вы хотите работать с другим материалом, перейдите сюда, чтобы увидеть множество различных подробных планов лодок.

Если вы достаточно счастливы приступить к постройке фанерной лодки Jon, то вы начнете строить снизу вверх.Сначала вы строите днище лодки, затем добавляете ребра жесткости перед добавлением транца. Затем вы строите борта (правый борт и левый), добавляете нос и, наконец, нос.

После того, как корпус будет сформирован, вы добавите сиденья и место для хранения вещей на носу перед тем, как добавить отделку для более приятного вида.

На этом этапе вы можете нанести некоторую отделку и отделку.

Рассмотрим эти этапы строительства более подробно.

Какую лодку с плоским дном лучше построить?

Уникальная конструкция корпуса лодки с плоским дном позволяет ей преодолевать мелководные водоемы, по которым другие типы лодок не могут пройти.Это связано с тем, что плоский двояковыпуклый корпус означает, что у лодки с плоским дном гораздо меньше шансов затвердеть на мелководье или быть поврежденным камнями и другим мусором, который может лежать на несколько дюймов ниже поверхности мелководья.

Лодки с плоским дном бывают самых разных конструкций. Не все подходят для строительства дома.

Различные типы лодок с плоским дном, которые обычно используются для самостоятельной сборки, включают:

  • Jon Boats
  • Воздушные лодки
  • Dory boat
  • Durham boat
  • Bateau
  • Гондола
  • Pirogue
  • Punt
  • Sandolo
  • Некоторые высокоскоростные малолитражки

Самым популярным типом лодок с плоским дном, который рассматривается как строительный проект своими руками, является лодка Jon.Эта лодка очень популярна, потому что это идеальное мелководное вспомогательное судно, которое можно использовать для транспортировки, рыбалки и охоты на уток на очень мелководье, а также для других, более коммерческих видов деятельности. Чтобы узнать больше о лодке Jon, перейдите сюда.

Лодки Jon - это наиболее распространенная конструкция лодок с плоским дном, используемая для строительных проектов своими руками не только потому, что они являются отличными мелководными вспомогательными лодками и выбором номер один для рыбалки и охоты во внутренних водах, но и потому, что их простая конструкция делает их относительно легкими в эксплуатации. построить.

Они также популярны, потому что они очень удобны как для покупки, так и для сборки.

Итак, вместо того, чтобы давать вам подробные инструкции о том, как построить каждый тип лодки с плоским дном из приведенного выше списка, для чего потребуется книга, а не публикация на веб-сайте, вот подробные инструкции по сборке лодки Jon с плоским дном.

Поскольку фанера очень плавучая, экономичная и чрезвычайно простая в эксплуатации, мы расскажем, как построить лодку Jon из фанеры.

Если вам нужны планы для других типов лодок или вы хотите использовать строительный материал, отличный от фанеры, вы можете получить здесь более 500 подробных планов постройки лодок.

Какой метод строительства?

Метод постройки лодки во многом зависит от используемого строительного материала. Например, резьба по дереву - это метод, используемый для постройки лодки из цельного дерева, в то время как лепка применяется при постройке лодки из стекловолокна (хотя вы можете построить лодку из фанеры и покрыть ее стекловолокном).

Поскольку метод, используемый для изготовления фанерной лодки-лодки Jon, является наиболее «удобным для пользователя», это еще одна причина, по которой мы решили выбрать этот строительный материал.

Так же, как при использовании разных материалов требуются разные методы строительства, также требуются разные инструменты и оборудование. Например, сварочное оборудование необходимо при постройке алюминиевой лодки, а для конструкции из стекловолокна сначала необходимо сконструировать форму или заглушку.

Однако для постройки лодки из фанеры нужны только простые обычные деревянные инструменты, которые, скорее всего, уже есть дома.Строительный клей и другие более специализированные материалы можно дешево купить на месте или в Интернете.

Как построить лодку с плоским дном из фанеры

Самодельные лодки из фанеры очень популярны в наши дни из-за доступности хорошей фанеры, ее низкой цены, простоты работы с ней и высокой плавучести.

С фанерой не только легче работать, чем с другими типами материалов, но и реальный метод строительства, используемый при постройке фанерной лодки Jon, намного проще, чем те, которые используются при использовании других материалов, таких как алюминий.

Хотя фанера - отличный материал для проекта строительства лодки Jon, особенно если она ваша первая, использование этого материала имеет некоторые недостатки, о которых вам следует знать. Например, фанера очень легко гниет и поэтому не так прочна по сравнению с другими материалами. Очевидно, что фанерная лодка требует больших усилий для защиты древесины (попадание воды и последующая гниль) от водной эрозии и, следовательно, требует большего ухода, чтобы обеспечить ее водонепроницаемость.

При этом фанера - определенно лучший материал с точки зрения бюджета, простоты сборки и скорости сборки.И, если вы ухаживаете за своей лодкой, она прослужит вам очень долго.

Первый шаг при постройке лодки с плоским дном из фанеры - убедиться, что у вас есть правильные инструменты и материалы, которые потребуются в процессе строительства.

Необходимые инструменты и материалы

Перед тем, как начать, убедитесь, что у вас есть все необходимые инструменты для выполнения работы.

Вот список необходимых инструментов:

  • Пистолет для скоб
  • Зажимы для труб
  • Компас
  • Пистолет для герметика
  • Метровая пила
  • Настольная пила
  • Зажимы
  • Трещотка
  • Циркулярная пила
  • Внешние винты
  • Лобзик
  • Линейка с прямым краем
  • Ударная отвертка
  • Сверлильная шуруповерт

Вам также необходимо найти необходимые материалы.

Необходимые материалы:

  • Полиэтиленовый клей
  • Клей для дерева
  • Массив дуба (малый)
  • Твердая древесина тополя
  • Листы фанеры ½ "и ¾" из березы
  • Листы фанеры Luan 900 "
  • Береза сплошной запас
  • Изоляция из пеноматериала 1 дюйм
  • Уретан
  • Водонепроницаемая краска и кисти
  • Вода и тряпки
  • Прозрачная пластина из оргстекла толщиной 30 ″ x 30½ дюймов (опция)

Теперь, когда вы получили инструменты необходимое оборудование и материалы. Пришло время построить свою первую лодку с плоским дном из фанеры.

Ниже приведено пошаговое руководство по процессу, разделенное на 3 удобных раздела.

Часть 1
Шаг 1: Начните снизу

Лодка обычно длиннее листа фанеры, поэтому вам нужно будет соединить две или более секций фанеры, чтобы сформировать дно (пол) вашей лодки. Для нашей лодки мы будем использовать только 2 листа.

Для более короткой задней части днища используйте обычную фанеру толщиной ¾ дюйма.

Для передней части требуется кусок березовой фанеры ½ дюйма, приклеенный по дереву к фанере Luan толщиной ¼ дюйма, как показано на рисунке ниже.


Причина, по которой мы используем комбинацию двух разных пород дерева на передней части, заключается в том, что их будет легче согнуть, чтобы получился характерный изгиб носовой части лодки Jon, чем цельный кусок обычной фанеры.

Шаг 2: Вырежьте фанеру и придайте форму носу

Чтобы придать лодке уникальную изогнутую форму, передние стороны должны быть сначала скошены.

По краям передней части измерьте 36 дюймов по длине и 3 дюйма по ширине. Проведите линию, соединяющую концы отмеченных отрезков.Это сформирует треугольную форму, как показано на изображении справа.

Вырежьте треугольник по линии лобзиком.

Выполните этот процесс для обеих сторон.

На плоской рабочей платформе, например на приподнятом столе, прижмите заднюю часть и только что вырезанную переднюю часть вместе (удерживая обрезанную часть вперед, прежде чем переходить к следующему шагу).

Шаг 3: Подготовьте дно и ребра

Чтобы указать, где будут установлены боковые стороны, нарисуйте шаблонную линию ¾ дюйма, используя циркуль, вдоль всего края дна.Линия будет служить ориентиром для размещения боковых сторон, передней и задней части лодки.

Далее построим оребрение.

С помощью настольной пилы разрежьте тополь на полоски шириной 1,5 дюйма.

Вам нужно будет разрезать достаточно полос, чтобы они проходили по всей отмеченной линии.

Затем временно закрепите тополь по линии и на дне шурупами. Это будет удалено позже, прежде чем оно будет окончательно зафиксировано на месте.

Карандашом обведите заготовку тополя, чтобы сформировать полосу для клея.Клеевая дорожка используется для отметки места, куда вы будете наносить клей, чтобы удерживать ребра на месте.

Чтобы скрыть шов между передней и задней частями фанеры днища и сделать стык более прочным, вырежьте заготовку размером 3 x 2 дюйма и временно зафиксируйте ее на стыке.

Так же, как и тополевый приклад, используемый для ребристости, вам теперь нужно временно равномерно навинтить этот кусок на шов. Вы также удалите это позже, прежде чем заменять его навсегда.

После установки обведите передний и задний края на дне лодки, чтобы отметить ее положение и сформировать еще одну полосу для клея.Опять же, вы будете использовать эту клеевую дорожку в качестве ориентира при нанесении клея, чтобы навсегда закрепить шов на месте.

Теперь вы можете удалить ребра, которые вы временно прикрутили на место.

Когда вы удалите ребро, вы увидите две нарисованные линии. Это клеевой переулок. В эту клеевую дорожку вы добавите полиэтиленовый клей.

Перед добавлением клея протяните влажную тряпку между линиями, так как полиэтиленовый клей активируется водой. Нанесите большое количество полиэтиленового клея на клеевую дорожку (между линиями) зигзагообразно.

Повторите этот процесс для нижней части гофра (той части, которая будет лежать на дне лодки).

Когда клей нанесен на место, вы можете навсегда закрепить ребра, прикручивая их каждые 6-8 дюймов. Комбинация клея и шурупов даст ему надежную фиксацию.

Теперь снимите шов, который соединяет переднюю и заднюю части, и повторите процесс воды и клея. Закрутите обратно на место.

Дайте клею застыть перед переходом к шагу 4.

Шаг 4: Придание дну кривой кривой

Кривая форма лодки Jon позволяет ей прорезать воду, и вы уже сделали некоторые приготовления для создания это когда вы склеили фанеру из луана и березы вместе, чтобы сформировать часть днища лодки.

Чтобы создать эту кривую, поднимите переднюю часть пола лодки, с удаленными треугольными надрезами, и поместите под ним деревянную деталь размером 2 x 6 дюймов, как показано на изображении ниже.

Прикрепите днище лодки к рабочему столу (или чему-то еще, над чем вы работаете) с помощью 2 x 4 дюйма сразу за конусом.

Этот зажим заставит переднюю часть изгибаться, как показано на изображении ниже.

Комбинация фанеры из луана и березы сгибается легче, чем фанера 3/4 дюйма, и именно поэтому вы создали эту комбинацию с самого начала.

Это та часть, которую вы должны согнуть.

Снимите зажимы и деревянные бруски.

Если вы хотите добавить окно из оргстекла на дно лодки, следуйте дополнительным инструкциям в видео ниже.

Шаг 5. Постройте борта лодки

Как и пол лодки, борта лодки обычно длиннее, чем у обычного листа фанеры.

Следовательно, и правый, и левый борт лодки будут состоять из комбинации двух частей каждая, как показано ниже.

Чтобы построить стороны, измерьте и с помощью настольной пилы разрежьте фанеру на размеры, соответствующие полу лодки.

Вам нужно будет вырезать изогнутую форму передних частей каждой из сторон, как вы делали ранее с нижней частью.

Для этого установите правый борт рядом с лодкой и нарисуйте форму лодки на внутренней стороне этого бокового элемента. Это позволит вам придать стороне изгиба формы.

Повторите это для левой стороны.

Используйте лобзик, чтобы пропилить линию так, чтобы боковая часть теперь совпадала с изгибом днища лодки.

Соедините обе стороны водой и полиэтиленовым клеем. Затем, начиная с дужки, ввинтите каждую сторону в оребрение, убедившись, что сторона остается на месте с помощью зажима.

Боковые винты должны находиться на расстоянии 4–6 дюймов друг от друга, чтобы стороны были надежно закреплены.

Шаг 6. Отрежьте и прикрепите выступ

Затем вы отрежете и прикрепите выступ.

Носик должен быть на 4 дюйма выше, чем борта лодки, для защиты от попадания воды в лодку, когда она опускается во время движения.

Убедитесь, что стороны перпендикулярны низу, прежде чем пытаться прикрепить нос. В противном случае отрегулируйте их зажимом.

Смочите поверхность и приклейте, как вы делали это с боковыми сторонами, перед тем, как привинтить нос к передней части лодки.

Часть 2

Если вы решили добавить окно из оргстекла на дно лодки, то именно на этом этапе вы должны выполнить эту работу, прежде чем двигаться дальше.

Подробности на видео ниже.

Если вы не вставляете окно из оргстекла в днище лодки, просто переходите к следующему шагу.

Шаг 7: Добавьте слой пенопласта толщиной 1 дюйм

Теперь будет добавлен слой изоляции из жесткого пенопласта толщиной 1 дюйм, чтобы придать лодке дополнительную плавучесть. Тем не менее, поскольку мы помещаем пену внутрь лодки, она не придаст ей дополнительной плавучести при использовании, как описано здесь. Цель этого - помочь лодке плавать, если она наберет слишком много воды и начнет тонуть, что даст вам больше времени для реагирования, обеспечения безопасности экипажа и удаления дорогостоящего оборудования.

Начните с трассировки и обрезки деталей по дну между ребрами жесткости.

Затем прикрепите пену с помощью строительного клея и шурупов. Убедитесь, что поверхность ровная, добавив полоски фанеры Luan к ребрам.

Шаг 8: Установите настил

Теперь пора установить настил. Палуба будет покрывать как гофру, так и пенопласт для более эстетичного вида.

Установите настил, положив фанеру Luan на верхнюю часть лодки. Обведите нижнюю часть луана с обеих сторон, а затем отрежьте его до нужного размера.

Если вы решили положить лист оргстекла на дно лодки, не забудьте также измерить и вырезать эту форму.

Используйте строительный клей, чтобы прикрепить обрезанный лист фанеры Luan к полу лодки и закрепить скобами.

Шаг 9: Добавьте транец

Теперь мы можем добавить транец к корме лодки.

Так же, как вы делали с носом, вырежьте лист фанеры по размеру, а затем используйте воду, полиэтиленовый клей и винты для фиксации на месте.

Перед тем, как закончить, вам нужно зашить швы между передней и задней частями.

Отмерьте, вырежьте и закрепите два куска дерева с каждой стороны, чтобы скрыть соединение между передней и задней частью сторон, как показано на изображении ниже.

Шаг 10: Добавление лодок

Скифы - это превентивная мера, которая защищает корпус лодки от повреждений при швартовке на каменистом пляже или при столкновении с препятствиями на очень мелководье.

Ялики проходят по всей длине лодки от кормы до носа и обычно насчитывают от 5 до 6.Поскольку они предназначены для защиты лодки от камней и другого мусора, они должны быть изготовлены из твердой древесины. Дуб идеален.

Переверните лодку вверх дном.

Затем отмерьте и отрежьте лодочки по размеру из массива дуба. Достаточно нескольких дюймов в ширину. Прикрепите их водой, полиуретановым клеем и наружными шурупами.

Шаг 11: Добавление скамейки

Ваша лодка действительно начинает обретать форму, и пора обратить ваше внимание на интерьер.

Итак, следующим шагом в вашей сборке будет установка скамеек для сидения.

Эти скамейки должны быть на 3½ дюйма ниже борта лодки. Сделайте ножки скамейки, выпилив брус 2 x 8 дюймов и прикрепив их по бокам лодки.

Скамейки, которые устанавливаются на опоры, обычно изготавливаются из бруса размером 2 x 10 дюймов, обрезанного по ширине лодки и привинченного к опорам.

Совет:

Если вы разместили окно из оргстекла на полу лодки, убедитесь, что скамейки установлены на соответствующем расстоянии от него, чтобы не закрывать обзор.

Очевидно, что вашей лодке потребуются сиденья, но вы также захотите включить передний отсек для хранения.

Шаг 11: Добавление вещевого отсека

Вещевой отсек будет сделан из пяти кусков ¾-дюймовой фанеры и встроен непосредственно в носовую часть лодки.

Это отделение может быть любого размера.

Начните с отрезания двух боковых частей, придавая им угол 45 градусов на концах. Прикрепите к бортам лодки с помощью шипа.Приклейте и прикрутите, чтобы закрепить их на месте.

Затем отрежьте переднюю часть ширины лодки и такой же высоты, как и бока. Сделайте разрез сверху под углом 22½ градуса.

Поместите его на дно лодки, прежде чем начертить линию вдоль спины. Вы будете использовать эту леску, чтобы положить шип, чтобы помочь с опорой.

Вверните шип в нижнюю часть. Измерьте и вырежьте проем для двери. Сохраните вырез, так как вы будете использовать его как дверь.

Затем возьмите лист фанеры, надрежьте с одной стороны под углом 22½ градуса и прижмите насухо к носу.Обведите его и обрежьте по размеру.

Прикрепите отрезанную деталь к носу и передним сторонам.

Отрежьте последний кусок фанеры под углом 22½ градуса вдоль стороны, отметьте его и затем сделайте еще один кусок фанеры под углом 22½ градуса вдоль другой стороны.

Скрепите две верхние части вместе, а затем прикрепите переднюю часть. Смочите поверхность и нанесите полиэтиленовый клей, прежде чем прикручивать к бортам лодки и прикреплять ее к шипу.

Теперь возьмите вырез, который у вас есть в проеме в передней части, и прикрепите его с помощью пианино или дверной петли.

Добавьте ручку и простую дверную защелку.

Шаг 12: Добавьте обрезки

Отделки сделаны из тополя толщиной 1½ дюйма.

Намочите, приклейте и скрепите обшивку по внешним краям боковин, сидений и вещевого ящика.

Шаг 13: Водонепроницаемость и краска

Перед окраской добавьте несколько слоев лонжерона уретана, чтобы лодка оставалась полностью водонепроницаемой. Не экономьте на этом, так как уретан лонжерона является основным барьером между вами и мокрым погружением.Перед нанесением следующего слоя дайте каждому слою высохнуть в течение дня.

После того, как лонжерон высохнет, нанесите первый слой краски, обязательно используя высококачественную водостойкую краску для наружных работ для дополнительной защиты. Дайте краске высохнуть в течение 24 часов.

После высыхания первого слоя нанесите еще один слой краски и дайте ему высохнуть в течение 24 часов.

Для получения великолепного внешнего вида рассмотрите возможность использования качественного водостойкого лака, такого как лак Ronseal для экстерьера яхты, для внутренней отделки и сплошного яркого цвета снаружи.

Часть 3
Шаг 14: Установка фурнитуры

Чтобы лодка Jon была полностью функциональной, вы можете прикрепить фурнитуру, такую ​​как крепления для рельсов, держатель удочки, ведра Berley и т. Д.

Вы можете добавьте на свою лодку ряд различных интересных вещей, чтобы полностью настроить ее в соответствии с вашими потребностями.

Шаг 15: Присоедините свой собственный самодельный подвесной мотор

Конечно, теперь, когда ваша лодка закончена, вы можете прикрепить весельные замки, как описано здесь, или подвесной мотор.Но зачем покупать подвесной мотор, если можно сделать сам. Это будет означать, что вся ваша лодка полностью построена вами! Не многие люди могут так заявить.

Итак, если вы хотите, чтобы вся ваша лодка, от носа до кормы и мотора, была полностью сделана своими руками, или если покупка нового подвесного мотора выходит за рамки вашего бюджета, то вы можете легко сделать ее, используя только гребной винт и убийца сорняков!

Инструменты, которые вам понадобятся:

  • Шлифовальный станок с откидным колесом
  • Пропеллер
  • Оцинкованная труба
  • Сосна
  • Молоток
  • Хороший очиститель сорняков

Начните с отсоединения вала отбойного молотка и разделив его на 2 части.

Затем снимите головку нейлоновой струны, которая откроет монтажный болт. Вы будете использовать этого бота, чтобы прикрепить пропеллер.

Скорее всего, гайка будет слишком большой для гребного винта, поэтому вам, скорее всего, придется отшлифовать ее до нужного размера.

Когда вы закончите заточку гайки, добавьте анкер с разжимной гильзой и болт с квадратным подголовком, чтобы закрепить гребной винт. Наденьте пропеллер и закрепите на месте.

Очевидно, что тип гребного винта, который вы используете, важен, поскольку двигатель для удаления сорняков ограничен по своей мощности.

Пластиковый пропеллер, вероятно, лучше всего из-за его небольшого веса.

Снова прикрепите 2 детали перед установкой нового самодельного подвесного мотора на лодку.

Для установки двигателя вам понадобится круглый кусок сосны и оцинкованная труба, как показано в видео ниже.


Как сделать лодку с плоским дном более устойчивой

Теперь, когда вы сделали лодку Jon, вы можете предпринять шаги по ее стабилизации.

Поддержание устойчивости лодки с плоским дном на спокойной воде не является проблемой, однако, когда дело доходит до неспокойной воды, все становится немного сложнее.Стабилизация лодки Jon при ухудшении погоды может быть очень сложной задачей, особенно если вы несете большой груз. Меньше всего вам хочется, чтобы ваша лодка затонула с людьми и дорогим оборудованием на борту.

Вот несколько советов, которые помогут вашей лодке с плоским дном оставаться более устойчивой и избежать затопления:

  • Постройте или купите лодку с более широким дном. Чем больше лодка с плоским дном, тем лучше ее устойчивость, особенно если она несет тяжелые грузы.
  • Добавьте внешние плавучие капсулы на корму для обеспечения плавучести и устойчивости.
  • Используйте трубы из ПВХ по бокам. Прикрепите две трубы из ПВХ шириной 10 дюймов и длиной 10 футов вдоль обеих сторон лодки Jon на уровне воды. Трубы должны быть закрыты крышками и загерметизированы, чтобы вода не могла попасть внутрь.
  • Установите на лодке палубу, если на ней ее нет. Палуба увеличит вес лодки и сделает ее более устойчивой.

Для получения более подробной информации о вышеупомянутых методах, а также для получения дополнительной информации прочтите статью «Как сделать лодку Jon более стабильной».

Какой лучший материал для лодки с плоским дном?

Хотя мы дали вам подробные инструкции по сборке лодки с плоским дном из фанеры, вы можете использовать и другие материалы. Деревянные лодки с плоским дном популярны уже сотни лет. Однако из-за их легкости, простоты массового производства и их способности противостоять злоупотреблениям популярность лодок с плоским дном как из алюминия, так и из стекловолокна в наше время резко возросла.

Алюминиевые лодки - самый прочный из трех материалов, используемых для строительства лодок с плоским дном.Производство алюминия может быть дорогостоящим для производителей, но с точки зрения пользователя, он предлагает низкие затраты на обслуживание и более длительный срок службы, будучи легким и очень прочным.

Деревянные лодки, с другой стороны, не только очень практичны, дешевы в изготовлении и довольно просты в управлении, но и выглядят очень красиво, особенно когда их покрывают лаком. Они также имеют тенденцию быть прочными и легкими. Человечество не зря на протяжении тысячелетий делает деревянные лодки!

С другой стороны, лодки из твердой древесины сложно построить самостоятельно, и вам может потребоваться помощь профессионального судостроителя, если вы хотите иметь собственную лодку.Дерево также намного менее прочно, чем другие материалы, и требует определенного ухода, если вы хотите обеспечить его долговечность.

Лодки из стекловолокна намного прочнее дерева и намного легче. Это, безусловно, самая простая лодка в обслуживании, поскольку они очень прочные, способны выдерживать большое количество повреждений и практически не требуют обслуживания.

Стоит ли строить или покупать лодку с плоским дном?

Купить или построить? Вот в чем вопрос.

На бумаге покупка готовой лодки кажется самым беспроблемным вариантом по сравнению с утомительной работой, связанной с постройкой собственной лодки.В некоторой степени это правда, но у покупки есть свои недостатки.

Для стойкого энтузиаста DIY покупка готовой лодки Jon никогда не должна быть вариантом.

Почему?

Что ж, когда вы покупаете готовую лодку, вы упускаете возможность настроить ее под свои нужды. И, конечно же, ее построить намного дешевле, чем ее купить, особенно если вы можете сделать отличную лодку Jon из дешевой фанеры, как описано выше.

Если вы купите лодку, вы также потеряете истинное удовлетворение, которое вы получите от постройки своей лодки.Итак, давай, попробуй.

5 простых шагов для создания собственного понтонного катера

Знаете ли вы, что из самых быстрых лодок, когда-либо созданных, понтон попал в ряды?

Совершенно верно - понтонная лодка заняла пятое место в десятке самых быстрых лодок.

Развивая максимальную скорость 114 миль в час, судно 925CR South Bay Брэда Роуленда было названо «самой быстрой понтонной лодкой в ​​мире».

Оснащенный мощными подвесными двигателями Mercury Promax 300X, понтонный катер установил новый мировой рекорд, достигнув скорости 99 узлов на озере Озарк в Миссури в 2015 году.

Возможно, вы не ожидаете, что понтон будет развивать такую ​​высокую скорость, но в этом вся прелесть настройки.

Благодаря множеству комплектов лодок, сделанных своими руками, теперь доступных для любителей катания на лодках, вы тоже можете построить свою собственную понтонную лодку и потенциально составить конкуренцию аэродинамическому судну Роуленда.

Зачем строить собственное понтонное судно?

Как человек, который считает, что плавучая конструкция должна ярко отражать личность владельца, как отражение сосны на озере с ландшафтным дизайном, я знаю, что я бы пошел по маршруту «сделай сам», если бы у меня была такая возможность.

Ведь почему бы и нет?

Собирая понтонный катер, вы не только получите удовлетворение от выполнения проекта самостоятельно, но и сможете построить его в соответствии со спецификациями, которые соответствуют вашим личным интересам, потребностям и желаниям.

Кроме того, от до зависит, какой двигатель вы скрываете за блестящей внешней стороной вашего гидроцикла, а это означает, что вы можете взять бразды правления в отношении мощности, крутящего момента и запаса хода.

Ранее мы обсуждали способы персонализировать лодку с помощью аксессуаров для понтонов, но это первый раз, когда мы нацелены на тему строительства лодки для всех вас, гонщиков. От того, сколько будет стоить понтонный катер до выбора правильного GPS для ваших быстрых прогулок, мы вам поможем.

Без лишних слов, капитан, позвольте нам пригласить вас в литературное путешествие о том, как построить свой собственный понтонный катер для высокоскоростного отдыха, не так ли?

1. Купите комплект или сделайте все своими руками

Перво-наперво вам нужно определить, сколько указателей вам потребуется для постройки понтона.Наборы для постройки лодок и варианты для самостоятельного изготовления дадут вам свободу воплощать свои идеи в жизнь.

Тем не менее, самостоятельная работа может потребовать от вас немного больше усилий и опыта. По этой причине заранее разработанный комплект - достойный выбор, так как вы можете придать вещам индивидуальный подход без путаницы.

Более того, комплекты лодок обычно являются менее дорогостоящей альтернативой.

Каталоги

должны быть тщательно изучены, прежде чем выбирать комплект от одного из многих производителей в бизнесе.Авторитетные торговые марки, которые продают комплекты понтонных лодок для постройки собственных лодок, включают:

После выбора и связи с брендом, который продает собственный комплект понтонной лодки, настанет время выбрать модель, а затем эстетику, такую ​​как цвет панели, цвет акцента, графический дизайн и дизайн ограды, чтобы назвать несколько вещей.

Позже мы рассмотрим особенности интерьера и экстерьера, чтобы дать вам представление о том, какие варианты вам могут быть представлены.

Однако это не самая захватывающая часть, поскольку именно двигатель под фигурным внешним видом повлияет на скорость и характеристики вашего понтона.

2. Обзор параметров двигателя понтона

Высокоскоростное судно (HSC) не сможет скользить по волнам так же быстро, как South Bay 925CR, если оно не оборудовано наилучшим из возможных судовых двигателей и систем питания.

Двигатели

бывают самых разных размеров, форм и типов, от двигателей с экономичной системой электронного впрыска топлива (EFI) до дизельных бортовых двигателей с карбюраторными топливными системами.

Это не только скорость, о которой вы должны думать, когда строите собственный понтонный катер для высоких скоростей или отдыха, но также о мощности и весе.

У вас есть три основных варианта двигателя, на которые стоит обратить внимание:

  • Бортовые системы - Более подходят для более тяжелых судов, бортовые системы обычно работают на дизельном топливе и скрыты от глаз. В понтонах не используются бортовые двигатели.
  • Подвесные двигатели - Подвесной мотор - это типичный и безопасный выбор для понтонной лодки. Понтонные лодки с подвесным двигателем, как правило, имеют лучшую топливную экономичность, мощность и скорость.

Делаете ли вы место своими руками или строите гидроцикл с помощью собственного комплекта понтонной лодки, вы должны выбрать мощность в лошадиных силах, исходя из ваших предпочтений в отношении водных видов спорта.

Двигатель от 250 до 300 л.с. обычно развивает скорость от 55 до 60 миль в час, в зависимости от нагрузки.

Если вы не планируете участвовать в турнирах по рыбалке, гонкам или водным видам спорта, например, катанию на вейкборде, такая колоссальная мощность не понадобится.

Имейте в виду, что примерно 90% спортивных / скоростных катеров оснащены двигателем с поворотно-откидной колонкой. Избегайте недостаточной мощности понтона и сосредоточьтесь на поиске такого понтона, который гарантирует хорошую производительность даже при тяжелых нагрузках. Выбирайте хороший крутящий момент для буксировки, потому что мощность необходима для того, чтобы поднять вейкбордистов!

3.Выбор корпуса и строительных материалов

Теперь, когда вы знаете, с какой скоростью вы хотите перемещаться по воде на своем понтоне, вы можете обратить внимание на его дизайн.

Не торопитесь с выбором корпуса и других основных строительных материалов. Удивительно, насколько сильно этот выбор может повлиять на ходовые качества лодки, поэтому проведите исследование, прежде чем делать выводы.

Корпус должен соответствовать размеру понтона и предполагаемому использованию. Ниже мы обсудим четыре основных корпуса для быстроходных катеров:

  • Полуводоизмещение - Эти узкие корпуса улучшают характеристики на малых и высоких скоростях.
  • Среднее водоизмещение - Вода отталкивается, когда этот тип корпуса прорезает воду. Ожидайте минимальной тяги с этим типом корпуса понтонной лодки.
  • Heavy Displacement - Идеально подходят для дальних круизов, корпуса с большим водоизмещением могут похвастаться легкостью хода, что обеспечивает комфорт, когда в море становится немного неспокойно.
  • Корпус глиссера - Вместо того, чтобы отталкивать воду, этот корпус скользит по поверхности, что делает его идеальным для увеличения скорости.

Выбрав корпус, пора подумать о материалах понтонной лодки. Алюминий - привлекательный выбор для яхтсменов, которые хотят получить от своего судна максимальную мощность. Фактически, алюминиевая конструкция легка и выдержит испытание временем.

Химически стойким вариантом является ферроцемент, который представляет собой бетонную смесь, наносимую на стальную проволочную сетку.

Стекловолокно - лучший материал для прогулочных понтонных лодок, и оно не мешает скорости.

Панели из композитного дерева добавят эстетической привлекательности и придадут быстроходному катеру стильный вид.

4. Дизайн интерьера и экстерьера

Комфорт, функциональность и индивидуальность - вот три фактора, которые будут иметь значение на этом этапе. Если на повестке дня развлечения, представьте элементы интерьера, такие как поручни, подставки для напитков и удобные сиденья.

Изогнутые углы улучшают управляемость на высокой скорости, а скульптурная внешняя структура с текстурированием поверхности привлекает внимание.Поверхность не должна быть слишком шероховатой, так как это может вызвать волочение лодки.

Расширьте поле зрения с помощью кругового ветрового стекла. Поступая так, вы можете сосредоточить внимание на том, куда вы собираетесь, не беспокоясь о воде или насекомых, которые ударили вас по лицу.

Многие комплекты понтонных лодок для постройки собственных лодок также представят строителю / покупателю следующие варианты дизайна интерьера и экстерьера:

  • Цвет панели
  • Акцентный цвет
  • Цвет внутренней отделки
  • План
  • Подводное освещение
  • Система крыльев
  • Подсветка для стыковки
  • Лестница
  • Стерео и звук
  • Мебель
  • Полы

Если вы ошеломлены различными доступными вариантами, рассмотрите возможность просмотра вариантов пакетов понтонов, предлагаемых выбранным вами брендом.

Пакеты

могут даже сэкономить вам деньги, поскольку они включают только необходимые внутренние и внешние функции для конкретной цели, например, для удобства (ознакомьтесь с «Пакетом удобства» здесь).

5. Протестируйте свой собственный понтонный катер

Когда все готово, все, что вам нужно сделать, это взять на себя роль капитана. Воспользуйтесь этой возможностью, чтобы узнать, как лодка управляется, как быстро она набирает обороты и насколько хороша экономия топлива.

В случае возникновения каких-либо проблем не бойтесь обращаться за советом к профессионалу, будь то человек, который продал вам комплект для сборки понтонной лодки, или специалист по ремонту лодок.

Не забывайте проверять гребной винт перед спуском на воду и всегда смывайте остатки соли с лодки щеткой с мягкой щетиной после прохождения воды. Не будем обходить вниманием и обслуживание двигателей!

Периодически проверяйте наличие повреждений и утечек рядом с топливопроводом или на нем, чтобы снизить риск возникновения утечки или коррозии. Помните, чем лучше вы обслуживаете свой подвесной мотор, тем дольше ваша высокопроизводительная лодка будет конкурировать с другими судами с Va Va Voom.

Последние мысли о постройке собственного понтонного катера

Отслеживание поставщика материалов высочайшего качества и ускоренного двигателя гарантирует, что конечный результат станет настоящим летательным аппаратом.

Тем не менее, чтобы выполнить задачу постройки лодки, вам не нужно напрямую получать все и строить судно с нуля.

Наборы

- идеальная альтернатива самодельному катеру при постройке понтонного катера просто потому, что они экономичны и не ограничивают ваши возможности персонализировать судно.


Бетан Роуз - постоянный путешественник, путешественник и цифровой кочевник с 7-летним опытом работы в мире писателей-фрилансеров. Базируясь на Бали, ее можно найти в гамаках в качестве офиса для курирования контента, когда она не путешествует по индонезийским водам во время чартеров на серфинге и моторных лодках.

Как сделать деревянную игрушечную лодку: простое руководство

Привет всем, Ник, здесь.

Последнее время я много думал о деревянных игрушках.Я не уверен, что это из-за влияния, которое дедушка Бетани оказал на ее семью в детстве (он был известен тем, что строил игрушки для внуков ... например, , этот кукольный домик ), или из-за того, что игрушки сейчас просто ХРАМЫ!

Я провел бесчисленное количество часов в поисках милых заводных игрушек для ванны, подобных тем, что были у меня в детстве… только чтобы прийти с пустыми руками. БУ!

Итак, давайте рассмотрим это. А не ___ ли нам?

Мы с девушками начали с создания шаблона (шаблон доступен для скачивания здесь, шаблон Paddle Boat Template ), используя кривую French Curve и немного творчества.Я намеревался сделать это простым и вовлечь девочек. Их лодки были не более чем каракулями; но они были для них лодками.

После того, как шаблоны были вырезаны, мы нарисовали их на куске древесины размером 1 X 10 дюймов. На самом деле это кусок полки, изготовленной ей дедом Бетани. Корпус лодки имеет толщину 1 дюйм, но лопасти и плавник сделаны из дерева, которое я отрезал до 3/8 дюйма. Вы могли бы купить пиломатериалы 1/2 дюйма, и это было бы достаточно близко.

Затем вырезаем все детали на пилке для спиралей.

Затем мы обработали края. Если у вас нет маршрутизатора, вы можете строгать его блочным рубанком, шлифовать или оставлять необработанным. Он будет работать так же. Я обещаю! Фрезы для фрезерования имеют четверть круга 1/8 дюйма и 5/8 дюйма.

Как видите, я еще не вырезал из них центры. Я хотел сохранить это до завершения трассировки, чтобы сделать ее более жесткой во время трассировки.

Я поделюсь с вами этим шагом; потому что он был частью оригинального дизайна и выглядит потрясающе.Однако было обнаружено, что наличие шпинделя для вращения лопасти действительно снижает производительность. Я вынул свой и использовал резинки.

Когда девочки устанут с ними играть, я верну их по цене полки.

Я просверливаю в лопастях отверстие размером чуть больше латунного стержня, который у меня лежал (металлическая вешалка должна подойти). Я собрал лопатку вместе, чтобы обеспечить прямолинейность моей схемы сверления.

Затем я просверлил большие отверстия в корпусе лодки на 3/8 дюйма вниз от палубы и на 3/8 дюйма вперед от кормы (в задней части лодки).

Наконец, я использовал рашпиль «крысиный хвост» и зашлифовал канавку по всему корпусу лодки. Обеспечение места для отдыха резинок.

Тогда пришло время собирать! Я приклеил и прибил яму капитана тремя гвоздями, затем перевернул, приклеил и прибил плавник. Я ставлю плавник прямо, используя квадрат, а другой - под небольшим углом (чтобы двигаться по кругу).

Затем я собрал лопасть и протолкнул латунный стержень. Он должен свободно вращаться.Если не потеет, потому что после первого погружения в воду вы собираетесь вынуть латунный стержень и использовать резинки в качестве шпинделя.

Я закончил этот проект днем ​​и использовал материалы, которые лежали у меня в гараже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
