Многие владельцы загородных земельных участков в целях экономии предпочитают заняться строительством дома самостоятельно. При наличии определённых навыков это позволяет прилично сократить расходы на оплату труда наёмных рабочих. Завершающим этапом самостоятельного строительства здания является возведение крыши своими руками. Эта конструкция является неотъемлемой и одной из важнейших частей здания, которая защищает его от атмосферных воздействий. Следует заметить, что крыша своими руками не делается в одиночку, в любом случае понадобятся 2-3 помощника.
Мой мир
Вконтакте
Одноклассники
Google+
Для начала необходимо ознакомиться с некоторыми терминами и определениями:
Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.
Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.
Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.
Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.
Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.
К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.
Верхняя часть стропил при монтаже крыши своими руками так же может соединяться несколькими методами:
Для обеспечения дополнительной жёсткости, на расстоянии от верха стропил примерно в ¼ от общей высоты конструкции, крепятся горизонтальные затяжки сечением 100×50 мм.
С процессом возведения стропильной системы двухскатной крыши, можете ознакомиться здесь.
Производится вдоль крыши непосредственно на стропила с помощью мелких гвоздей или строительного степлера. Работы начинают от низа стропил так, чтобы верхнее полотно перекрывало нижнее на 5-10 см. Плёнка при этом должна провисать, но не более чем на 2 см. На завершающем этапе этих работ поверх плёнки на стропила прибиваются контррейки сечением 25×50 мм.
Обрешётка служит для крепления элементов кровли к конструкции крыши. Обычно для её выполнения используют доски сечением 100×25 мм. и длиной, достаточной для перекрытия двух шагов стропильных ног. Крепление к стропилам производится с помощью гвоздей длиной не менее
100 мм. Стык досок обрешётки должен приходиться на опорах и расстояние между их торцами не должно превышать 5 мм
В зависимости от выбранного материала кровли применяется и соответствующий ей метод монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинают с низа крыши, обеспечивая достаточный нахлёст вышележащего ряда на нижележащий. Шифер и ондулин крепят к обрешётке кровельными гвоздями, битумную черепицу – оцинкованными гвоздями с широкой шляпкой. Металлическую черепицу укладывают следующим методом: первый лист выравнивают по торцу крыши и карнизу, второй – выше первого, третий – сбоку, четвёртый – выше второго. Крепят листы металлочерепицы оцинкованными саморезами. Керамическую черепицу крепят снизу вверх рядами справа налево. Предварительно весь материал раскладывают на обрешётке равномерно, стопками по 5-6 плиток. Крепление к обрешётке выполняют оцинкованными шурупами.
Производится изнутри крыши в пространство между стропилами. Утеплитель нарезается в необходимый размер так, чтобы ширина листа была на 20-30 мм. больше межстропильного расстояния. Это обеспечит фиксацию материала «враспор», для распрямления материала после заталкивания между стропилами необходимо нажать на середину листа. Поверх слоя утеплителя с помощью строительного степлера крепится пароизоляционная плёнка. Крепление плёнки необходимо производить с нахлёстом в 5-7 см.
Подробнее изучить процесс утепления крыши частного дома можете тут.
На этом монтаж крыши можно считать законченным. При приложении должных усилий и неукоснительном исполнении данной пошаговой инструкции крыша своими руками по качеству может быть построена ничуть не хуже, чем профессионалами.
Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:
Мой мир
Вконтакте
Одноклассники
Google+
Также рекомендуем по теме:
Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.
Крыша двухскатная своими руками
Содержание пошаговой инструкции:
Схема конструкции крыши
Стандартная крыша такого типа состоит из следующих элементов:
Схема крепления мауэрлата
Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.
Схема крепления стропильных ног и мауэрлата
Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.
Конек
Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.
Двухскатная крыша
Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.
Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.
Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.
Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.
Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.
Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.
Отличия наслонной и висячей системы стропил
При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.
Монтаж двускатной крыши
Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.
Для работы понадобится:
Правильное и неправильное крепление мауэрлата на стенах
В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.
В деревянных домах функции мауэрлата выполняют бревна последнего ряда
В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:
Крепление мауэрлата
Мауэрлат
Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.
Крепление мауэрлата
При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.
Устройство висячих стропил
Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.
Устройство висячих стропил
Верхние концы стропил можно скрепить несколькими способами: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.
Устройство висячих стропил
Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.
Ключевые элементы висячих стропил
Варианты крепления висячих стропил к мауэрлату
Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.
Крепление стропильной системы
Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.
Узел опирания стропил на мауэрлат
Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.
1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат
Порядок работ при монтаже наслонной стропильной системы:
Сечение стропильных ног
Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.
Антипирен
Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционны
Монтаж обрешетки
Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.
Монтаж обрешетки
Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.
Обрешетка для ондулина
После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.
svoimi-rykami.ru
Сейчас строят свой собственный дом, используя разные виды и типы крыш. Но все зависимости от внешнего вида и конструкции, все крыши можно разделить на три типа:
Односкатная, редко используется для строительства в частных домах, так как у неё несколько странный вид и у такой крыши чердак имеет маленькую площадь, но, к сожалению, утеплять такую крышу нужно, что влечем за собой дополнительные траты.
Что касается четырехскатной, то пространства под чердак значительно больше, но и устанавливать такие конструкции самостоятельно сложно и многие вызывают мастеров (а это тоже не дешево) и материалов идет значительно больше.
Самым лучшим вариантом крыши – является двухскатная, она имеет вид двух наклонных, которые опираются на стены дома, а верхние соединяются между собой. Пространство на таком чердаке легко может стать ещё одной просторной комнатой.
Преимущества установки двухскатной крыши:
Из всего перечня видов крыш двухскатная, является самой простой по установке и более популярной в частном строительстве, помимо этого она имеет ряд преимуществ:
Конструкция двухскатной крыши представляет собой стропильные ноги и мауэрлат (брус уложенный по периметру стен для распределения нагрузки от крыши).
Уклон крыши
Уклон крыши является одним из главных параметров, именно от уклона зависит, как быстро влага стечет с крыши. Уклон нужно выбирать исходя из вашей местности, если у вас дожди идут редкие и они не обильные – можно выбирать уклон от 25 до 45 градусов. Если же вы живете в регионе, где обильные дожди достаточно частое явление – то уклон нужно делать от 45 до 60 градусов.
Но имейте в виду, что чем больше угол наклона то и больше высота, что очень плохо сказывается на местности, где присутствуют сильные ветра, крыша просто может разрушиться.
Так же нужно подстраивать угол наклона с материалом, которым вы хотите вашу будущую крышу покрыть. Например, шифер и черепица используются на уклоне минимум 25 градусов (если меньше – то большая вероятность того что в стыки попадет вода).
Ну и наклон напрямую зависит от стоимости крыши, чем больше наклон – тем больше высота и соответственно нужно больше материалов.
Двухскатная крыша состоит из:
Верхние части стропил соединяют внахлест, а нижние присоединяют к мауэрлату или специальным опорным брускам.
Существует два вида двухскатных крыш:
В случае с наслонным видом в качестве опор используют несущие стены здания и используя дополнительные опоры (это подходит для мансарды)
Стропильная конструкция двухскатной крыши в зависимости от формы и пролета, может быть наслонной либо висячей.
Висячая конструкция используется для тех крыш, которые не имеют подхода к несущим стенам, и которые будут иметь пролеты большой длины. Висячую конструкцию обычно собирают на земле, а уже закрепляют и монтируют на самой крыше, в отличие от стропильной, которая монтируется сразу на крыше.
Если вам нужно рассчитать двухскатную кровлю, учитывайте параметры:
Вес всей крыши – это вес всех материалов (включая тепло и гидроизоляцию). Суммарный вес делят на общую площадь поверхности и получают давление на 1 м2 (потом полученный результат нужно умножить на 1.1 (поправочный коэффициент).
Затем нужно к нагрузке нужно прибавить вес снега по местности (к примеру для средней полосы России – 100-180 кг/кв.м (умножить на коэффициент 1-1.25 в зависимости от наклона, если наклон больше 60 – коэффициент не нужен).
Брусы для стропил могут быть сечением от 5-15 до 10-25 см, сечение зависит от шага стропил, длины стропил и нагрузок от ветра и осадков на крышу (например, если длина стропил 6 метров – то они должны иметь сечение – 15 см, если больше 6 – то 18см).
Перед началом строительства крыши нужно сделать сам проект этой крыши в котором будет показан наклон, вид крыши, материалы, гидро- и теплоизоляция.
При выборе этих показателей ориентируются на особенности климатической зоны:
Исходя из этих параметров (осадков и ветра) подбирают оптимальный уклон крыши, он не должен быть слишком низким и слишком высоким, обычно делают крыши с уклоном не больше 45 градусов.
Перед непосредственно установкой нужно сделать шаблон всех стропил.
Для этого делает «основание кровли» — соединяем доски и закрепляем их под выбранным углом, наносим отметки для вырезов возле стен и мауэрлата. Затем уже на земле начинаем сборку стропил, и готовые стропила поднимем на крышу.
Установку начитаем с крайних стропил (длина 4 метра = 3.5 метра до уровня крыши и 0.5 метра для ската), они обязательно должны быть симметричны и на одном уровне. На первое время стропила для надежности нужно закрепить расколами (с двух боков от каждой) и зафиксировать уголками.
Между стропилами натягиваем нитку, чтоб устанавливать по ней другие стропила.
После этого устанавливаем опорные стойки, которые будут распределять тяжесть крыши на несущие стены, стойки закрепляют металлическими уголками с 6 отверстиями с каждой стороны.
Расстояние между стойками выбирайте из диапазона от 60 – до 100 см (у нас получилось 60, чтоб было легко устанавливать утеплитель такой ширины).
Сборка основной конструкции
Теперь устанавливаем стропилы по всему каркасу, после установки стропилы её дополнительно фиксируют стойкой, и устанавливают дополнительный клин между стропилами. Для фиксации используют длинные шурупы или шпильки диаметром 12 миллиметров.
На крайних стропилах выполняют установку ригелей для жесткости всей конструкции и закрепляют пластинами с шурупами.
На верхней части треугольника выполняют установку «бобышки», между ней и ригелем будем стоять верхняя балка, которая будет являться основой всей конструкции крыши.
Если длина крыши больше чем сама балка, её можно увеличить за счет остатков досок.
На самый крайних стропилах выполняют установку второй опоры для увеличения жёсткости.
Затем следует закрепление ригелей на стропах по всех площади крыши.
В верхней части стропила фиксируют железным уголком и шпильками из металла. Если стропила попадает на балку, то в стропиле делают выемку под балку.
Что же касается ската, то его расстояние должно быть минимум 50-60 см, если меньше, то будет высокий шанс задувания снега и попадание дождя внутрь кровли.
Установка крыши без привлечения специалистов (хотя можно пользоваться консультацией по сложным вопросам) экономически выгодней, так как вы выполняете сами и платить никому не нужно. Во вторых в случае поломки или проблемы в конструкции вы можете быстро найти проблемы, так как вы знаете конструкцию и все тонкости постройки.
dachnoe-delo.ru
Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.
Содержание статьи
Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.
Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.
Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:
Схема расположение элементов стропильной системы крыши
Конек крыши
Стойки
Стропильная система двухскатной крыши
Кобылки стропильных ног
Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:
Наслонная стропильная система
Висячие стропила
Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.
Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:
Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.
Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.
Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

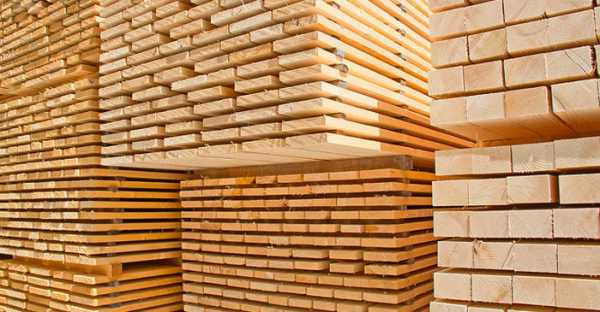

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.
Крепление стропильных ног к мауэрлату
Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.
Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.
Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.
Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.
Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:
Сплошна обрешетка
Решетчатая обрешетка
Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.
Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.
Конструкция двухскатной крыши гарантирует:
Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!
krovlyakrishi.ru
Каждый мастер, затеявший самостоятельную стройку, понимает, что крыша своими руками пошагово — задача хоть и сложная, но всё же выполнимая. В материале ниже мы попробуем разобраться во всех тонкостях работ и понять, как выглядит поэтапное возведение кровли двухскатного типа.
Важно: чтобы сборка крыши частного дома была максимально точной, а весь материал был закуплен для неё с небольшим запасом, лучше привлечь для проектирования кровли профессионалов. Они на этапах проектирования просчитают угол уклона скатов крыши и количество необходимо строительного материала для неё, включая паро- и теплоизоляцию, а также кровельный материал и выдадут вам на руки готовый проект крыши.
Чтобы понимать, как будет выглядеть крыша в частном доме своими руками, нужно понять, какие вообще виды кровель существуют. Исходя из этого и выбирать тип конструкции.
Важно: однако, при проектировании кровли всегда стоит учитывать ветровую и осадочную (дождь, снег) нагрузку на перекрытие, а также вес кровельного материала.
Итак, сегодня чаще всего монтируют такие крыши частного дома своими руками:
Важно: стоит помнить, что пошаговое строительство кровли для дома будет тем сложнее, чем сложнее конфигурация помещения. Это обусловлено тем, что для сложной конструкции требуется сложная стропильная система.
Самостоятельное строительство крыши частного дома требует подготовки нужных инструментов и материалов. В частности вам понадобятся:
Видео: как правильно сделать крышу (пошаговая инструкция по возведению крыши своими руками).
Важно: шаг монтажа стропильных ног зависит от веса будущего кровельного материала. Чем оно тяжелее, тем меньшим должен быть шаг стропил.
Важно: ниже для полного понимания процесса работ представлено подробное видео.
Фото 1:
Рекомендуем к прочтению:
Чтобы смонтировать крышу частного дома крепкой и надёжной, необходимо позаботиться о креплении мауэрлата — деревянной обвязки дома, служащей переходной границей от каменной к деревянной части здания. Закрепить его двумя способами:
Важно: высота возвышения шпилек над стеной должна быть равна высоте укладываемого бруса плюс 3 см. такой расчет необходим для того, чтобы надежно зафиксировать мауэрлат гайками и болтами.
Фото 2:
Стропильная система для крыши — самая сложная часть работы. Важно не только провести монтаж стропильных ног, но и правильно нарезать их. В случае малейшего перекоса весь кровельный каркас будет «гулять», что нехорошо для кровли. Итак, кровля своими руками будет возводиться легче и быстрее, если заранее вырезать из одного бруса лекало-стропилину и уже по нему сформировать все остальные.
Для создания лекала необходимо сделать внутренний врез в нижней части доски-стропилины под прямым углом. Этим местом она будет упираться в мауэрлат. Вырез делают не с самого края доски, а отступив от неё вверх 50 см. Это будут свесы кровли, защищающие стены дома от дождя. Вырез можно делать по шаблону бруску или просто начертив на доске прямой угол.
Теперь необходимо срезать верхний край доски таким образом, чтобы стропильная система из двух параллельных ног могла стыковаться срезанными краями без пустот и зазоров. Для этого нужно поднять доску наверх, опереть её на мауэрлат и поднять до нужного угла уклона. По центру перекрытия пола до стропилины необходимо провести вертикальную линию. Это и будет линия среза доски. То есть в верхней части стропильной ноги мы получим косой срез.
Фото 3:
Все вырезанные по лекалу стропильные ноги собираем на земле, надежно соединяя их в верхней части (коньке) кронштейнами, стяжками и болтами.
Важно: если длина стропилины превышает 3 метра, то желательно дополнительно укрепить систему ригелями — поперечными перекладинами, которые крепят горизонтально по отношению к треугольнику стропил. Точка расположения ригеля должна быть в первой трети верхней части треугольника.
Монтаж стропильной системы начинают с двух крайних фронтонов. Их устанавливают, натягивают между ними контрольный шнур и уже по нему ровняют весь скелет крыши. Фиксируют все стропила к мауэрлату специальными уголками и кронштейнами.
Рекомендуем к прочтению:
Фото 4:
Важно: дополнительно усилить каркас можно специальными стойками, которыми подпирают ригели. А стойки, в свою очередь, желательно установить на лежни (специальные широкие доски по типу лыжи, которые будут снимать точечную нагрузку стоек на пол).
В продолжение темы « как построить крышу» стоит отметить, что следующим этапом будет монтаж обрешетки и строительного кровельного пирога. Как только стропильная система будет готова, необходимо укладывать обрешетку, которая станет основанием для всех остальных материалов пирога — паро- и гидроизоляции, а также для утеплителя и кровельного материала.
Фото 5:

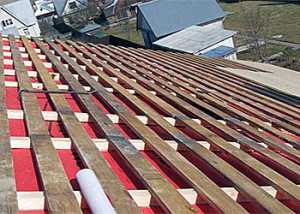

Обрешетку на крышу можно монтировать из необрезных досок сечением 100х50 мм. При этом шаг расположения досок полностью зависит от конечного кровельного материала. Чем он тяжелее, тем меньшим должен быть шаг расположения обрешётки. В целом шах обрешётки равен приблизительно 30 см.
Важно: под обрешетку желательно предварительно уложить слой пароизоляции. Она будет защищать утеплитель от проникающего из помещений дома испарений. Сверху на пароизоляцию уже укладывают доски обрешётки.
Теперь перпендикулярно древесины обрешётки укладывают брус с шагом, равным ширине плит или рулонов утеплительного материала. Между ними прокладывают утеплитель, надёжно вгоняя его в имеющиеся пазы.
Фото 6:
Сверху все накрывают слоем гидроизоляционного материала и фиксируют его ещё одной перпендикулярной обрешёткой (в данном случае горизонтальной). И уже на неё монтируют конечный кровельный материал.
Фото 7:
В самом конце монтажа крыши на одноэтажный дом необходимо установить и водосток. Его делают из разрезанных вдоль пластиковых труб, либо заранее покупают готовые водосточные элементы. Теперь осталось зашить фронтоны кровли выбранным материалом. Это может быть как дерево, так и камень.
build-experts.ru
Как сделать крышу дома своими руками? Именно для ответа на этот вопрос была написана данная статья. Про утеплительные материалы, и кровельное покрытие, уже всем давно все известно, по этой причине, в данной статье мы остановимся на том, как правильно выполнить каркас под кровлю.
Мауэрлат является основой, которая берет на себя основную долю нагрузок конструкции. Если говорить понятным языком, то мауэрлат является основанием, поверх которого и будет строиться кровля. Для обустройства основы пользуются балками, с сечением, равным 150 на 150 мм. Они устанавливаются в параллельной плоскости с коньком кровли.
Закрепление балок мауэрлата должно быть крайне надежным, это делается для того, чтобы кровле был нестрашен ветер и погодные катаклизмы. В идеальном варианте, данные действия осуществляются ещё тогда, когда строятся стены. Чтобы это сделать, нужно четыре верхних ряда кирпичей проложить толстой проволокой. Данная проволока называется катанкой, и её расположение должно быть с метровым зазором.
Середины проволоки должна находиться в стене из кирпича, а её концы, которые свободно свисают, должны иметь такую длину, чтобы её хватило на последующую обвязку бруса. В том случае, если проектом дома не предусматривается штукатурка, то монтаж внешнего края проволоки должен быть осуществлен внутри раствора, так он не будет заметен.
Важным моментом является то, что мауэрлат должен отступать от кромки стенки не менее чем на 100 мм. Чтобы уберечь балки от гниения, под ними подкладывается толь несколькими слоями.
При строительстве кровли, обязательным условием является обустройство надежного каркаса.
Каркасом называется стропильная система, прикреплённая на мауэрлат. Обязательно нужно учесть, что если длина балок будет больше чем 4,5 м, то дополнительно придется смонтировать прогоны.
Оптимальное сечение балок, используемых чтобы простроить каркас крыши в кирпичном доме, равняется 70 на 150 мм.
Крепеж стропил на мауэрлат осуществляется при помощи специального выреза, который фиксируют при помощи двадцатисантиметровых гвоздей. Забивка гвоздей должна производиться по такому принципу:
Этот способ крепления стропильной системы не позволяет её перемещаться из стороны в сторону.
Крепление верхних концов стропил производиться внахлестку, она на другой. Одна балка, своим концом должна перекрывать параллельную балку. В верхней части они тоже крепятся при помощи гвоздей, хотя можно для этого использовать и болты.
На этом, работы по обустройству каркаса можно считать завершенными, останется только уложить кровельный пирог.
postroyka-dom.com
При строительстве индивидуального дома одним из важнейших шагов считается установка кровельной системы, поэтому многие задаются вопросом: как сделать двухскатную крышу своими руками?
Несмотря на то, что в последние десятилетия появились кровли иной конфигурации, двухскатная крыша остается самой распространенной конструкцией.
Технология работ по установке, креплению и обшивке кровельной конструкции отработана пошагово до мелочей.
При использовании металлочерепицы, шифера, профлиста, ондулина и других материалов технология и последовательность операций остается такой же, как и прежде.
Прежде чем начать возведение дома, дачи или бани своими руками, нужно обязательно пошагово разработать чертежи всех узлов строения.
Конструкция и форма крыши выбирается в зависимости от размеров здания. При этом в расчет обязательно берется нагрузка, которую будет испытывать двухскатная крыша в процессе эксплуатации.
Чем меньше угол наклона, тем меньше на нее влияют дождь, снег и ветер. В то же время следует помнить, что угол наклона менее 40 градусов ограничивает рациональное использование чердака.
Оборудовать мансарду в таком случае позволит только ломаная форма двухскатной крыши. Когда ширина дома превышает 6 метров, стропила усиливаются прогонами.
На видео показано, где устанавливаются прогоны и стойки.
Видео:
При обустройстве кровли для бани чаще всего используются двухскатные крыши с уклоном под углом 45 – 50 градусов.
Рассчитывая потребность в материалах, необходимо помнить о том, что масса конструкции из профлиста должна быть минимальной и не создавать дополнительной нагрузки на стены и фундамент.
Прочность бруса, доски и других пиломатериалов определяется не только величиной поперечного сечения, но и фактурой древесины.
Фронтон можно зашить вагонкой, если на чердаке будут храниться только старые журналы и вещи, которые жалко выбросить.
Чтобы определить потребность кровельного материала, нужно определить площадь крыши.
Вычисление площади крыши из профнастила или других материалов считается одним из основных этапов проектирования. Все измерения необходимо производить правильно и с допустимой точностью.
Даже небольшая ошибка может привести к незапланированным затратам на дополнительную покупку материалов.
Когда строительство дома, гаража или бани ведется своими руками, каждая копейка, что называется, на счету.
Когда определяется общая площадь двухскатной крыши, то достаточно посчитать площадь одного ската и умножить на два.
Такими мелочами как отверстия под дымоходную трубу или мансардное окно можно пренебречь.
Проектируя двухскатную крышу и разрабатывая чертежи, предполагается, что она будет опираться на две стены. Форма крыши разрабатывается в соответствии с проектом дома в целом.
При возведении бани, дачного домика или другого легкого строения, удобнее использовать висячие стропила. Когда строится большой дом, то чаще применяются стропила наслонные.
В этом случае стропильная система имеет более сложную конфигурацию. На фото показаны оба варианта стропильной системы.
Выполняя монтаж кровли своими руками нужно строго соблюдать последовательность операций при установке стропил. Без помощников в этом случае не обойтись.
Конструкция двухскатной крыши для дома включает в себя следующие узлы и элементы:
В том случае, когда решено оборудовать под крышей мансарду, чаще используется ломаная конфигурация. Чердак ограничен двумя скатами и двумя фронтонами.
Устройство чердачного помещения требует дополнительных затрат. В то же время строительство дома с жилым помещением на чердаке повышает уровень комфорта и его рыночную цену.
Брус, который укладывается по периметру дома на верхней отметке стен, называется мауэрлатом. Верхняя обвязка принимает на себя всю нагрузку от кровельной системы и распределяет ее на стены и фундамент.
В качестве мауэрлата берется брус, сечение которого определяется шириной стены. Перед установкой его обязательно пропитывают специальным раствором для защиты от возгорания и гниения.
Монтаж мауэрлата выполняется таким образом, чтобы его внешняя грань располагалась заподлицо с плоскостью стены.
На видео показано, как брус крепится к стене с помощью шпилек. Устанавливать мауэрлат следует правильно и надежно, поскольку он выполняет функцию фундамента для кровельной двухскатной системы.
Видео:
Монтаж мауэрлата можно выполнить разными способами. Если стены возведены из кирпича, то на этапе строительства в кладку замуровывается проволока – катанка.
В брусе просверливаются сквозные отверстия, сквозь которые и пропускается эта проволока. Следующим шагом проволоку нужно надежно закрутить.
Вместо проволоки можно закрепить металлические шпильки диаметром от 10 мм. Брус надевается на шпильки и фиксируется гайками с широкими шайбами.
И в первом, и во втором варианте крепление можно выполнить своими руками. В некоторых случаях к мауэрлату крепится своей нижней частью фронтон.
Для того чтобы выполнить монтаж перекрытия для дома, используется брус сечением 200х100 мм. Для бани или дачного домика сечение выбирается в зависимости от габаритов строения.
Вначале крепятся две крайние балки, разнесенные по длине строения. Следующим этапом надо наметить точки для фиксации остальных балок перекрытия.
Своими руками, с помощью шнура и рулетки расстояние между крайними балками разбивается на отрезки длиной 60 см. Именно с таким шагом на балки перекрытия будут устанавливаться стропила.
На видео показан этот процесс. Все балки крепятся к мауэрлату гвоздями на 200 мм. После этого на балки желательно уложить временный настил из профлиста или досок.
Видео:
Крепление можно выполнить с помощью металлических уголков и саморезов. При установке балок необходимо выдержать величину выноса за пределы стен. Размер выноса определяет ширину карниза.
Практика показывает, что достаточно будет 50 – 60 см. На этом этапе нужно предусмотреть, что с торцов крыши будет зашиваться фронтон. Для бани или садового домика можно сделать его по упрощенной форме.
Если у дома предусмотрена ломаная мансардная крыша, то фронтон имеет значительную площадь. И надо предусмотреть возможность обустройства фронтонного свеса и отлива.
Балки, выложенные по стенам, перед креплением необходимо выровнять в горизонтальной плоскости.
Устройство стропильной системы требует применения идентичных друг другу элементов. После того как уложены и закреплены балки перекрытия, выполняется монтаж конькового бруса.
Для этого по центральной линии дома устанавливаются стойки 100х50 мм. Высота этих стоек должна равняться высоте стен от пола до верхней плоскости мауэрлата. Крепятся стойки с помощью распорок.
В качестве конькового бруса можно взять доску сечением 150х50 мм. Следующий шаг – монтаж стропил. Сначала надо изготовить шаблон.
Когда строительство ведется своими руками, нужно после каждого этапа контролировать качество выполнения операции.
Изготовить шаблон своими руками очень просто. Стропильная доска прикладывается одним концом к балке, а другим к коньковому брусу.
С обоих концов отчеркиваются контрольные линии и по ним отпиливаются лишние куски. Шаблон готов и можно по нему заготовить нужное для дома или бани количество стропил.
Монтаж выполняется в определенном порядке. Установив одно стропило, сразу же надо крепить противоположное.
Крепление к коньковому брусу делается гвоздями, а к балке перекрытия можно крепить скобой или металлическими уголками и саморезами. На видео показано как это делается.
Видео:
Независимо от того, ломаная крыша или обычной формы, под стропила устанавливаются вертикальные стойки и горизонтальные ригеля.
После того как завершен монтаж стропильной конструкции, зашивается фронтон. Построить дом, и не оформить фронтон недопустимо. В последние годы фронтон обустраивают из профнастила.
Это качественное решение, хотя при оформлении фасада в этом случае могут возникнуть определенные сложности.
Для того чтобы установить фронтон, необходимо выполнить монтаж каркаса.
При этом обязательно предусматривается оконный проем. Окно в чердачном помещении необходимо для вентиляции. Чаще всего фронтон обшивается половой рейкой или вагонкой.
При окончательной отделке фасада фронтон украшают разными способами. На видео показано, как можно украсить дом с двухскатной крышей.
Рациональное устройство двухскатной кровли предполагает наличие карниза по всему периметру строения. Практика показывает, что и для бани приходится подшивать карниз своими руками.
Карниз предназначен для того, чтобы отвести дождевые воды от попадания под фундамент.
Если строение будет оборудоваться водосливной системой из металла, то кронштейны для крепления отливов необходимо установить и зафиксировать на данном этапе.
Отливная система из пластика крепится непосредственно к карнизу. Подшить карниз снизу можно сайдингом или листами профнастила. На фото представлена водосточная труба, установленная на углу дома.
Первым делом надо зафиксировать на крыше полосу гидроизоляционной пленки в нижней части ската. К стропилам ее крепят строительным степлером.
После этого на стропила прибиваются рейки контр-обрешетки. Если устройство кровли предполагает утепление, то на пленку укладывается теплоизолирующий материал.
На видео показана последовательность работ при монтаже кровельного пирога. При строительстве бани утепление кровли не применяется.
Видео:
Обрешетка в этом случае выполняется в расчете на конкретный кровельный материал. Для крепления профлиста она такая же, как и при использовании шифера.
Применение профнастила удорожает конструкцию, но придает ей большую прочность.
Конструкция и устройство обрешетки бывает двух типов. Первый тип рассчитан на жесткий кровельный материал типа металлочерепицы, шифера или профлиста.
Второй тип обрешетки делается под мягкую кровлю. В частности для бани применяется рубероид.
Конкретные формы обрешетки и тип кровельного материала выбирается на этапе проектирования. Построить современный дом с двухскатной крышей можно только при учете многих нюансов и деталей.
В первую очередь, это касается обустройства кровли. Не стоит экономить на качестве кровельных материалов. Однако и лишних расходов следует избегать.
В последние годы на рынке строительных материалов появилось много новинок. Эта тенденция коснулась и двухскатной кровли.
На смену привычному и проверенному временем шиферу пришли ондулин и металлочерепица. Крыша из профлиста будет служить долго и надежно, при условии ее правильного монтажа.
Видео:
Для того чтобы выполнить кровельные работы своими руками, нужно хорошо знать технологию и последовательность действий.
Начиная с того, как раскроить металлочерепицу, и обеспечить подъем профнастила к месту крепления. Приобретая кровельный материал, нужно обязательно взять инструкцию по правилам его установки.
Для того чтобы построить хороший дом для жизни, совсем необязательно приобретать оригинальный проект.
Гораздо эффективнее детально познакомиться с устройством домов, которые уже возведены в округе. Строения с куполами и шпилями выглядят привлекательно.
В то же время привычные двухскатные крыши отличаются гармонией формы и стиля. Главное их достоинство заключается в надежности и функциональности.
И еще одно достоинство, которое следует отметить — такую крышу можно возвести своими руками с минимальными затратами.
stroyremned.ru
