Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.
Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.
Содержание
Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.
Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?
Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие.
Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.
ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.
Котлы этого типа подкупают чрезвычайной простотой.
Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.
Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?
В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла.
Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.
Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.
К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.
Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов.
Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!
Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.
В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.
Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.
Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на
самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.
Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!
Если вы хотите сварить и смонтировать котел отопления своими руками, чертежи и схемы в этом разделе вам помогут.
Можно без особых затрат на материалы и оборудование собрать три типа котлов – электрические, дровяные и жидкотопливные.
Из всех твердотопливных котлов, угольные и пеллетные потребуют от вас больших финансовых, временных и материальных затрат. А уж если вы решите сделать их автоматическими, то затраты ваши утроятся.

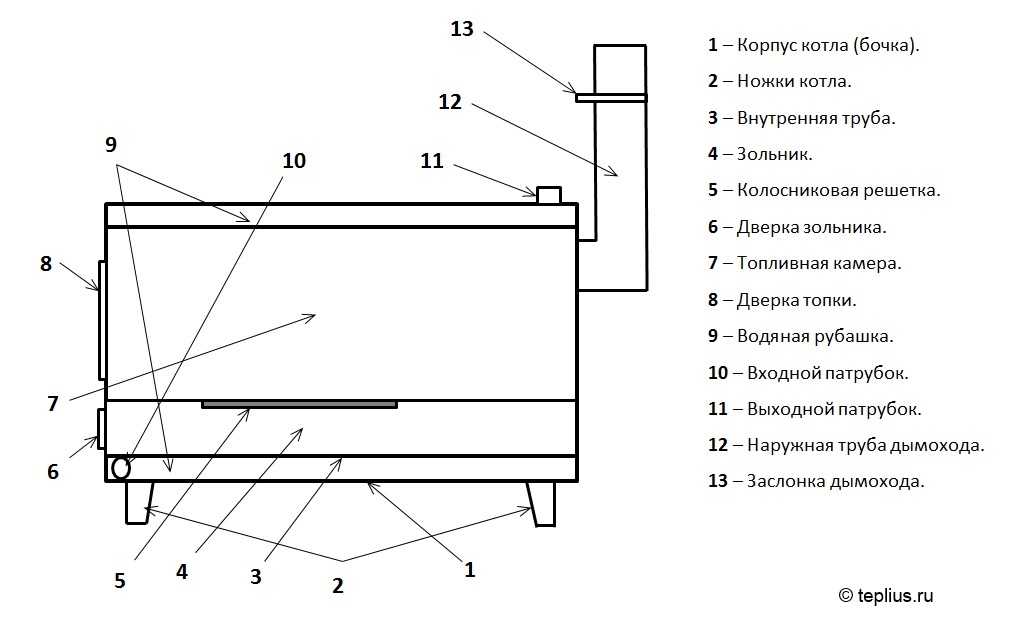

Что касается самых простых вариантов, то ниже приводятся чертежи как раз упомянутой тройки – схемы для сборки электрических, дровяных и жидкотопливных котлов.
Итак, вариант № 1. Собираем электрический котел отопления своими руками. Чертежи в этом случае нам нужны всего лишь в двух проекциях. Потому что самый правильный способ сделать электрокотел – это использовать толстостенную трубу. Заварив заглушкой один конец и приварив фланец к другому концу трубы, получим готовую колбу для электрокотла.
Заказать сейчас
Получите бесплатную консультацию по отоплению
Котлы ACV – экономность, компактность и высокий КПД
от 37 017 руб
Котлы Ariston — обеспечивают комфортный температурный режим благодаря инновационным технологиям
от 31 800 руб
Качественные немецкие котлы отопления Bosch по доступной цене
от 36 969 руб
Котлы Zota — хорошо зарекомендовали себя своей надежностью в сочетании с разумной ценой
от 18 920 руб
Лемакс – это система, которая постоянно расширяется и совершенствуется
от 17 500 руб
Котлы Monlan (Oasis) – это достойное решение для отопления квартир и домов
от 26 597 руб
Котлы Пирамида — это качественная продукция, которая удовлетрворяет всем современным требованиям
от 15 396 руб
Котлы Vaillant – отопительное оборудование, отличающееся компактными размерами и бюджетной стоимостью
от 46 677 руб
Проводим работы по кладке и ремонту печей.
Цены по запросу
Проводим работы по утеплению дома снаружи и внутри.
Цены по запросу
Заказать сейчас
Получите бесплатную консультацию по отоплению
Я беспокоился о размещении этого на форуме, потому что я знаю, что большинство думает о том, что кто-то строит один из этих блоков. Но я чувствую, что делаю довольно хорошую работу, поэтому вот мой поток сборки на моем котле. Я строю это на своем рабочем месте. Я начал в феврале этого года.
Дайте мне знать, что вы, ребята, думаете. Любые комментарии или проблемы во что бы то ни стало дайте мне знать.
С тем, что я знаю сейчас, я бы построил газогенератор, но я был полностью привержен этому проекту, прежде чем пришел к такому выводу.
Мой план состоял в том, чтобы приобрести котел менее чем за 1000 долларов, а потом к этому добавилась стоимость установки. Я делаю всю работу сам. Все виды сварки выполняются сваркой MIG или TIG. Все соединения, где это возможно, сварены двойным швом.
Вот несколько фотографий моего прогресса сборки
Он начал свою жизнь как 126-галлонный вертикальный баллон с пропаном. Я вырезал верхнюю часть и начал с зольника.
Затем я добавил несколько ножек и дверную раму.
Добавлен адаптер теплообменника к баку и перегородка с водяным охлаждением.
Изготовление шаблона теплообменника из картона.
Затем построили теплообменник
установил его и запустил пол водяной рубашки.
Дно моей топки будет облицовано огнеупорным кирпичом.
Добавлены передняя и задняя пластины к водяной рубашке
Адаптер дымохода, водяные порты и труба принудительного забора воздуха.
Стороны к водяной рубашке
А, вид спереди
Мой вентилятор в сборе Я собрал
Реакции:
Omaha419 , jeffesonm , 711mhw и еще 8 Я всегда поражаюсь навыкам, не говоря уже о возможностях, которыми располагают люди.
Переключить подпись
Hampton HI300 — установлен 15.03.12
Windhager BioWin 100/150 — First Fire: 16.10.14
Установка резьбы
Реакции:
Австралийская собака3 Отличная работа!
Надеюсь, вы получите более конструктивный отзыв.
Хотя я новичок в этом месте и в «гассере».
По профессии я трубомонтажник в третьем поколении, а в настоящее время владелец коммерческого предприятия по ОВКВ, которое принадлежит моей семье с шестидесятых годов.
Хорошие навыки изготовления. Ваша сборка выглядит хорошо продуманным планом. Очень интересует финальное выступление.
Переключить подпись
Quad — Isle Royale — 480 фунтов чугунной красоты. (с 2002 г.).
Реакции:
Бигг_Редд Выглядит хорошо, и определенно не халтура…. Вы планируете получить сертификат ASME или государственную проверку?
или это на самом деле не паропроизводящий котел, а просто греет воду до 180 или около того?
Переключить подпись
Husky 455 Rancher
’44 Farmall A
Спасибо всем за положительные комментарии.
Я планирую запустить мой аквастат на 180 для высокой стороны. Так что я не должен создавать пар, если у меня нет ситуации с перегоранием. На самом деле это будет открытая система с переливом, похожая на Гарн, поэтому в случае закипания она свалится на землю.
Я готовлю свои двери, все 4, к установке. Мне еще нужно сделать петли для них. Верхняя панель вырезана, и у меня также вырезаны фланец отверстия для доступа и панель, мне просто нужно их добавить.
Хорошая работа. С нетерпением жду дальнейшего прогресса. Я всегда хотел построить один, но просто не сделал этого. Я хотел бы построить мои родители один. Может быть, в один из этих дней. Продолжайте хорошую работу.
Переключить подпись
Hearthstone Heritage, Portage and Main bl2840, Stihl 441 с 20-дюймовым и 25-дюймовым рулем, dolmar ps421, 27-тонный дровокол troy bilt, старый двухсторонний спиттер, fiskars x27, 2009 Kawasaki brute force 750 — лесовоз
Варно сказал:
Я беспокоился о том, чтобы разместить это на форуме, потому что я знаю, что большинство думает о том, что кто-то строит один из этих юнитов. Но я чувствую, что делаю довольно хорошую работу, поэтому вот мой поток сборки на моем котле.
Нажмите, чтобы развернуть…
Совершенно очевидно, что вы знаете, что делаете.
Какова пропускная способность водяной рубашки?
Переключить подпись
Stihls — 026, 028, 038 Mag, MS460, 088
Buck Stove 21
Blaze King Princess 29
Не забудьте поставить пару цинковых анодов….
Переключить подпись
Husky 455 Rancher
’44 Farmall A
Много стержня там — Хорошая работа —
OH_Varmntr сказал:
Совершенно очевидно, что вы знаете, что делаете.
Какова пропускная способность водяной рубашки?
Нажмите, чтобы развернуть…
Это около 120 галлонов плюс-минус несколько.
Брет Чейз сказал:
Пожалуйста, не забудьте установить пару цинковых анодов….
Нажмите, чтобы развернуть…
Это цинковые анодные стержни? Где я могу получить их? Я нашел несколько алюминиевых в строительном магазине, но это показалось мне странным. Раньше я только слышал о магниевых анодах.
Варно сказал:
Это около 120 галлонов плюс-минус несколько.
Это цинковые анодные стержни? Где я могу получить их? Я нашел несколько алюминиевых в строительном магазине, но это показалось мне странным. Раньше я только слышал о магниевых анодах.
Нажмите, чтобы развернуть…
Хм…. в Иллинойсе… Здесь, я бы сказал, зайдите на любую верфь. там, не уверен … в основном вам нужен цинк * что-то * в водяной рубашке … цинк отдает свои электроны легче, чем железо, поэтому ваш котел прослужит намного, намного дольше … вы можете посмотреть в магазине, где продаются OWB… у моего двоюродного брата есть такой… и у него блоки цинкового анода…
Переключить подпись
Husky 455 Rancher
’44 Farmall A
Я хотел бы узнать, покроет ли ваша страховка домовладельцев даже «бойлер»
, не соответствующий стандарту ASME, не говоря уже о самодельном.
А если нет, сделайте из него безнапорную водогрейную печь и поставьте ее снаружи под навесом, чтобы использовать.
Любой охлажденный сжатый газ — совершенно другое животное по сравнению с горячей водой, приближающейся к температуре пара.
Леон сказал:
Я хотел бы узнать, покроет ли ваша страховка домовладельцев даже «бойлер»
, не имеющий рейтинга ASME, не говоря уже о самодельном.А если нет, то сделайте из него безнапорную водогрейную печь и поставьте ее снаружи под навесом, чтобы использовать.
Любой охлажденный сжатый газ — совершенно другое животное по сравнению с горячей водой, температура которой приближается к температуре пара.Нажмите, чтобы развернуть…
Я позвонил в свою страховую компанию, прежде чем резать первый кусок стали. Они в порядке с этим. И этот блок, который я строю, будет постоянно открыт для атмосферы, поэтому он не сможет создать никакого давления.
Там, где я работаю, у меня есть сертификаты ASME, и даже при этом я не хотел, чтобы «бомба» могла оказаться у меня на заднем дворе.
Еще раз спасибо всем за положительные отзывы.
Реакции:
Пепельный , PassionForFire&Water и sloeffle Очень заинтригован концепцией сжигания.
Убедитесь, что вы топите очень хорошо выдержанными дровами и имеете защиту от конденсата на вашем котле
Переключить подпись
Котлы на древесной щепе — Котлы на пеллетах: www.woodchipboilersr.us и www.caluweinc.com
Вы покупаете котел на пеллетах или щепе? Имейте это в виду: «Горечь от плохого качества продукции остается еще долго после того, как забыты низкие цены!» — Леон Каутильо
Безусловно, интересная сборка — держите нас в курсе.
Я уже ясно вижу, что ты намного опередил мой старый бойлер.
Область теплопередачи и место перегородки с водяным охлаждением также интересны.
Входит ли в план также использование радиационного тепла? Похоже, из открытой нижней части топки может быть довольно много, даже с некоторым количеством огнеупорного кирпича.
(Похоже на бункер для пеллет на заднем плане второго и предпоследнего фото, но, скорее всего, это не так?)
Переключить подпись
Varmebaronen UB 40 с герметичным хранилищем на 660 галлонов — первый пожар 08.10.2012.
(Заменяет Benjamin CC500 — история спустя 17 лет.)
Для меня нет вентиляторов — все естественно.
Установка: http://www.hearth.com/talk/threads/my-varm-project.
/
PassionForFire&Water сказал:
Очень заинтригован концепцией сжигания.
Убедитесь, что вы топите очень хорошо выдержанными дровами и имеете защиту от конденсата на вашем котлеНажмите, чтобы развернуть…
Почти вся моя древесина этой зимой будет дубовой древесиной из наших салазок из листового металла на работе, смешанной с древесиной из кучи моего отца, которая выдерживается уже больше года. Я использую клапан термомикса на моей обратной линии для защиты возврата.
клен1 сказал:
Интересная сборка наверняка — держите нас в курсе.
Я уже ясно вижу, что ты намного опередил мой старый бойлер. Область теплопередачи и место перегородки с водяным охлаждением также интересны.
Входит ли в план также использование радиационного тепла? Похоже, из открытой нижней части топки может быть довольно много, даже с некоторым количеством огнеупорного кирпича.
(Похоже на бункер для пеллет на заднем и предпоследнем фото, но, скорее всего, это не так?)
Нажмите, чтобы развернуть…
Я хотел бы использовать лучистое тепло от открытой стали, но страховая компания сказала, что я должен разместить его за пределами моих нынешних зданий, иначе у них его не будет. Поэтому я строю небольшой сарай вокруг него. Ему будет уютно, завернувшись в теплоизоляционное одеяло, и в собственном маленьком домике.
На заднем плане фотографии изображен наш пескоструйный аппарат в рабочем состоянии.
Что дает работа смесительного клапана на возврате? я все еще учусь
Переключить подпись
Hearthstone Heritage, Portage and Main bl2840, Stihl 441 с 20- и 25-дюймовым рулем, dolmar ps421, 27-тонный дровокол Troy bilt, старый двухсторонний спиттер, fiskars x27, 2009 Kawasaki brute force 750 — лесовоз
Предотвращает падение температуры обратной воды ниже 140. Если температура обратной воды слишком низкая, сталь в котле может ударить, что вызовет преждевременные проблемы. Кроме того, низкие температуры обратного потока, близкие к температурам конденсации, могут вызвать образование конденсата в теплообменнике и дымоходе. (по крайней мере я так читал)
У меня есть вопрос по проводке для тех, кто может помочь. Я устанавливаю поплавковый выключатель в резервуар для воды, чтобы отключить насос и вентилятор в сборе, если вода станет слишком низкой. Это переключатель, который я купил http://vi.raptor.ebaydesc.com/ws/eB…6622&category=67003&pm=1&ds=0&t=1440807126068. Может ли кто-нибудь сказать мне, возможно ли это или как подключить переключатель, чтобы отключить мой насос и вентилятор?
Warno, я надеюсь помочь вам с вашим вопросом проводки поплавка. Я электрик на сталелитейном заводе, чего бы это ни стоило. Я объясню это в самых простых терминах, потому что я не знаю вашего уровня знаний в области электрики.
Во-первых, что вы собираетесь использовать для управления включением вентилятора? Аквастат? Когда вы планируете запустить свой циркулятор? 24/7 или по требованию?
Управляющая мощность, используемая для запуска реле насоса и вентилятора, должна подаваться через контакт в поплавковом выключателе. Вам нужно будет настроить поплавковый выключатель так, чтобы, когда поплавок опускается или указывает на низкий уровень воды, контакт размыкал цепь и выключал насос и вентилятор.
Таким образом, в базовой теории, если вы даете команду своему вентилятору и циркуляционному насосу работать, сигнал должен сначала пройти через поплавковый выключатель, прежде чем перейти к реле, которые запускают ваш вентилятор и насос.
Если вы предоставите информацию о системе управления, которую вы будете использовать, я смогу вам помочь.
Переключить подпись
Stihls — 026, 028, 038 Mag, MS460, 088
Buck Stove 21
Blaze King Princess 29
Красиво… по сборке (и совет тоже)
Последнее редактирование:
Переключить подпись
~ Есть о чем подумать, но не о чем беспокоиться.
— Matt Koepke ~
~ Matthew 19:26 ~
Buck Stove Model 94 NC
OH_Varmntr сказал:
Уорно, я надеюсь помочь вам с вашим вопросом о проводке поплавка. Я электрик на сталелитейном заводе, чего бы это ни стоило. Я объясню это в самых простых терминах, потому что я не знаю вашего уровня знаний в области электрики.
Во-первых, что вы собираетесь использовать для управления включением вентилятора? Аквастат? Когда вы планируете запустить свой циркулятор? 24/7 или по требованию?
Управляющая мощность, используемая для запуска реле насоса и вентилятора, должна подаваться через контакт в поплавковом выключателе.
Таким образом, в базовой теории, если вы даете команду своему вентилятору и циркуляционному насосу работать, сигнал должен сначала пройти через поплавковый выключатель, прежде чем перейти к реле, которые запускают ваш вентилятор и насос.
Если вы предоставите информацию о системе управления, которую вы будете использовать, я смогу вам помочь.
Нажмите, чтобы развернуть…
Я отправил тебе сообщение. Спасибо
Варно сказал:
Это предотвращает падение температуры обратной воды ниже 140.
У меня есть вопрос по проводке для тех, кто может помочь. Я устанавливаю поплавковый выключатель в резервуар для воды, чтобы отключить насос и вентилятор в сборе, если вода станет слишком низкой. Это переключатель, который я купил http://vi.raptor.ebaydesc.com/ws/eB…6622&category=67003&pm=1&ds=0&t=1440807126068. Может ли кто-нибудь сказать мне, возможно ли это или как подключить переключатель, чтобы отключить мой насос и вентилятор?
Нажмите, чтобы развернуть…
Если это не тройной аквастат, верните его и купите тройной аквастат, т.к. это то, что вам нужно
Является ли это устройство погружной термопарой для медового колодца или тройного аквастата с раструбом???
Вам придется решить, сколько воды вы хотите оставить в этом звере B4, вы выключите его
Вы покупаете запасную заливную пробку водонагревателя, чтобы контролировать скорость испарения??
Погружные термопары устанавливаются либо в верхней части котла, когда он используется для жидкостного нагрева
, либо рядом с основанием паровой камеры, где уровень воды покрывает термопару и датчики
а закипает и отключает котел.
Вы устанавливаете обходной контур в доме, чтобы заставить котел думать, что он всегда теплый, и для экономии топлива??
У меня есть один из них в моей системе. Они кажутся довольно обычными. http://www.homedepot.com/p/Safgard-Low-Water-Cut-Off-120-Volt-Oil-Hot-Water-45-550/203205175. Он использует проводимость воды или ее отсутствие, а не температуру или поплавок, чтобы отключить котел. Он специально сделан для этой цели.
Переключить подпись
Hampton HI300 — установлен 15.03.12
Windhager BioWin 100/150 — First Fire: 16.10.14
Установка резьбы
вельветфут сказал:
В моей системе есть один из них. Они кажутся довольно обычными. http://www.homedepot.com/p/Safgard-Low-Water-Cut-Off-120-Volt-Oil-Hot-Water-45-550/203205175. Он использует проводимость воды или ее отсутствие, а не температуру или поплавок, чтобы отключить котел. Он специально сделан для этой цели.
Нажмите, чтобы развернуть…
Я видел их раньше. Спасибо за внимание к этому. Хотя у меня уже есть поплавковый выключатель. Я получил некоторую помощь по проводке о том, как заставить все работать вместе с тем, что у меня есть.
Содержание
Этот подход использует специальный источник тепла для лучистого пола.
Жидкость в закрытой системе рециркулирует по полностью замкнутому контуру. Никакого подключения к бытовому водоснабжению нет. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя может использоваться антифриз вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по требованию или резервуарный) и рекомендациями, указанными на контейнере с антифризом.
КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И РАСШИРЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.
Эти высокоэффективные обогреватели созданы с учетом лучистого отопления. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.
Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!
Закрытые системы часто используются во вторых или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если защита от замерзания является проблемой, хорошей идеей будет закрытая система с антифризом.
Нижняя сторона — два источника тепла. Все водонагреватели тратят тепловую энергию впустую, даже когда горелка выключена и устройство простаивает между циклами нагрева.
Конечно, устройство, предназначенное для обогрева пола, теряет тепло только в зимние месяцы. Но резервные потери в течение шести месяцев каждого года могут накапливаться. Другим соображением является эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный.
Полезные рекомендации:
Когда воздух выходит из системы, давление падает. Когда система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает….. Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,….
Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления. Мы рекомендуем пропиленгликоль (не автомобильный, этиленгликоль) антифриз.
Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, … так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.
Объем системы:
Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex … 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).
Компания Radiant Floor включает эту информацию в свой рабочий лист.
Определите процентное содержание смеси антифриза и воды, рекомендованное производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!
Источник тепла, такой как электрический котел (котел «Электро», показанный выше), может иметь термостатическое управление, очень похожее на обычный водонагреватель бакового типа, для подачи воды низкой температуры (120-135 градусов) на пол.
Однако, если вы используете в качестве источника тепла обычный котел (вода 185 градусов), смесительный клапан обязателен. См. ниже.
На фото выше наша однозонная закрытая система «Radiant Ready A/T» для использования с водонагревателем по запросу.
Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, расширительный бак, воздухоотделитель, встроенные термометры, а также различные манометры и клапаны. Весь комплект подвергается испытаниям под давлением на отсутствие утечек, и всего четыре соединения под пайку могут соединить его с вашей системой.
Закрытая система Takagi
Этот клиент решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной доски, входящей в комплект, но результат тот же — чистая, компактная, красивая самодельная конструкция. установка самостоятельно. Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.
Многозонная система с нагревателем по требованию конфигурируется в соответствии со схемой ниже.
vimeo.com/video/189341383?byline=0&portrait=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, в которых используется лучистое тепло пола в сочетании со стандартным плинтусом. радиаторы, фанкойлы, чугунные радиаторы или любые другие водяные нагревательные устройства, требующие сверхвысоких температур.
В этом типе коллектора предварительно установлен смесительный клапан. Зоны плинтуса или чугунного радиатора, например, получают супергорячую воду прямо от источника тепла. Гораздо более прохладные зоны лучистого пола получают умеренную воду из «смесительного» порта смесительного клапана. Схема ниже иллюстрирует этот подход.
Более горячий плинтусный радиатор возвращается в коллектор ПОСЛЕ «холодной» подводящей трубы к смесительному клапану.
Таким образом, более холодный возврат теплого пола может обеспечить идеальное охлаждение воды. Компания Radiant Floor может настроить зональный коллектор для любого применения. В этом случае одна ветвь с левой стороны коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана снабжают излучающую трубку котловой водой, температура которой была снижена до 125 градусов за счет обратной воды.
Radiant Ready J
Для одной излучающей зоны, выходящей из существующего обычного котла, эта модель «Radiant Ready J» включает в себя смесительный клапан для снижения температуры котловой воды на 180 градусов до гораздо более низкого диапазона 120-135 градусов, идеально подходит для напольных систем.
Циркуляционный насос ALPHA Несколько лет назад, когда компания Grundfos представила революционную серию водяных циркуляционных насосов ALPHA на рынке США, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA, 2) их высокой стоимостью.
Удивительный насос Alpha
Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что, если уж на то пошло, оценки Grundfos по экономии затрат являются консервативными. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко снизилась, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших систем радиации, чтобы наши клиенты могли сэкономить 50-75% средств при эксплуатации своих насосов.
Системы с большим объемом Для очень больших излучающих систем требуется первичная/вторичная сантехника. Если вас интересуют мелкие детали этого подхода к сантехнике, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / вторичная сантехника» на этом веб-сайте. Фото ниже иллюстрирует красивое практическое применение этого метода.
Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.
Если у вас есть открытый дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе лучистого пола, следующая схема должна быть очень полезной.
Наружный дровяной котел с отдельным накопительным/резервным баком
Некоторые наружные дровяные котлы представляют собой либо многотопливные системы (т. горячая вода для бытовых нужд.
С этим типом котла не требуется отдельный накопительный/резервный бак, и теплый пол может работать непосредственно от котла.
Эта схема относится к вышеупомянутым типам дровяных котлов для наружного применения. Только не забудьте закопать линии подачи и обратки от вашего котла ниже линии мороза. Вот почему…
Обычно дровяной котел подключается к теплообменнику (см. рисунок выше). Как видите, это позволяет котлу нагревать бак с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).
Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «непрерывно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. Преимущество постоянно активного контура теплообменника двоякое:
1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и/или дорогостоящие земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратки, замерзание невозможно, даже в траншее значительно выше линии промерзания), и
2) за счет постоянной циркуляции воды в котле исключается расслоение.
Другими словами, без постоянного протока через котел вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода внизу остается намного прохладнее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может быть 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а остальные 50% может быть значительно круче.
По сути, это означает, что котел, рассчитанный на обеспечение X числа БТЕ теплопроизводительности, теперь обеспечивает значительно меньшую расчетную мощность. Потому что, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через котел, перемешивая более горячую и холодную воду, и вдруг 185-градусная вода становится 145-градусной водой. Это может иметь большое значение в системе небольшого размера.
Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда прокладывайте трубы подачи и возврата ниже линии промерзания.
Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие уличные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может долгое время находиться в холодной (хотя и изолированной) траншее. Если эта траншея выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный котел на дровах или котел со встроенным теплообменником для ГВС. Линии к котлу и от него должны быть проложены ниже линии замерзания.
Многозонная закрытая (безнапорная/атмосферная) система с использованием наружного дровяного котла.
Многозонная закрытая (герметичная) система с использованием котла.
На следующем чертеже показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа прилагаются к каждому закрытому теплообменнику и .
9Система 0971.
Заполнение и продувка системы лучистого отопления – ответственный процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает….. Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!
Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.
Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.
Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждой цепи в каждой зоне .
Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы закачать жидкость в вашу систему.
Вам не обязательно использовать антифриз, ведь система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или должны использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).
Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в Источнике тепла (водонагреватель или бойлер).
Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).
Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубопроводе (2,7 галлона на 100 футов 7/8″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).
Определите процентное содержание смеси антифриза и воды, рекомендованное производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.
«ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ ПЕРЕД НАЛИВАНИЕМ В СИСТЕМУ»!
Перекачивающий насос Насос — Дренажный насос НЕ ДОЛЖЕН использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).
Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Фильтр и сетчатый фильтр системы становятся наиболее грязными при заполнении, продувке и запуске, так как примеси в системе будут проходить через сетчатый фильтр и фильтр.
Флюс представляет собой твердую (жирную/пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.
Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.
ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, является (скорее всего) кипением жидкости, когда она проходит через теплообменник в водонагревателе. Это происходит из-за слишком медленного прохождения жидкости через устройство. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и/или сетчатый фильтр, неподходящий трубопровод, липкий, закупоренный обратный клапан или смесительный клапан, накопление минералов (результат жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена слишком высокая температура водонагревателя.
Кульминацией любого,…(или) всего этого может стать шумный отопительный агрегат!
В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,….. вы можете снять его, так как он просто «отщелкивается» от черной крышки, это уменьшит напор давление и свести к минимуму любую возможность вышеупомянутого. Встроенный фильтр должен оставаться в системе.
Триумф простоты (или Как спасти неисправную закрытую систему)Однажды нам позвонил подрядчик HVAC, DC Cheek Heating and Cooling, из Камминга, Джорджия. Будучи компанией, приверженной честности и качеству, они приняли вызов преобразовать существующее шоу ужасов сантехнических деталей (чья-то ошибочная версия «закрытой/теплообменной системы») в «Открытую систему» компании Radiant Floor, используя Takagi. , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».
Самодельный проект лучистого тепла своими руками
Давайте будем честными.
Вам нужно будет настроить поплавковый выключатель так, чтобы, когда поплавок опускается или указывает на низкий уровень воды, контакт размыкал цепь и выключал насос и вентилятор.
Если температура обратной воды слишком низкая, вы можете ударить сталь в котле и вызвать преждевременные проблемы. Кроме того, низкие температуры обратного потока, близкие к температурам конденсации, могут вызвать образование конденсата в теплообменнике и дымоходе. (по крайней мере я так читал)
