Данный котел отличается от аналогов тем, что его работа не зависит от качества топлива. Соответственно, чем лучше дрова, тем быстрее система будет нагреваться и дольше хранить тепло. Шахтные котлы длительного горения могут отапливать помещение минимум до 8 часов без подкладки дров.
В качестве топлива можно использовать дерево с влажностью до 50%, при этом котел не теряет свои тепловые качества. Температура в помещении получается ровная, без резких перепадов. Купить в магазине такой котел не просто, он очень дорогой.
Содержимое обзора:
Работает шахтный котел по принципу нижнего горения. Главная особенность устройства в том, что шахта находится вертикально, а это не обычно, для аналогов котлов длительного горения.
Принцип работы:
У каждого вида котла имеется свое название, в большинстве случаев по фамилии создателя. Можете, посмотрите фото шахтных котлов и их названия в интернете.
Если котел правильно топить, соблюдая инструкцию и использовать качественное топливо, то он будет работать максимально эффективно.
Для работы котла в фазе газогенерации необходимо:
Шахтные котлы длительного горения не прихотливы к качеству дров. Но для наилучшей работы рекомендуется использовать по максимуму сухие поленья.
Кроме основного вида топлива, для работы котла можно применять:
Для наилучшей теплоотдачи системы, хотя бы 45% всего топлива в закладке должны составлять сухие поленья.
В инструкции к котлу говориться, что лучше использовать древесину твердых пород. Запрещается топить систему деревом со смолой, это уменьшит срок службы котла.
Теплоотдача шахтного котла еще зависит от принципа закладки дров. Дрова верхнего слоя должны опускаться вниз и там начинать гореть. Но если не правильно их положить, они зависнут в воздухе, зацепившись за стенки, в результате горение прекратиться.
Для предотвращения остановки горения нужно:
Минус — высокая стоимость.

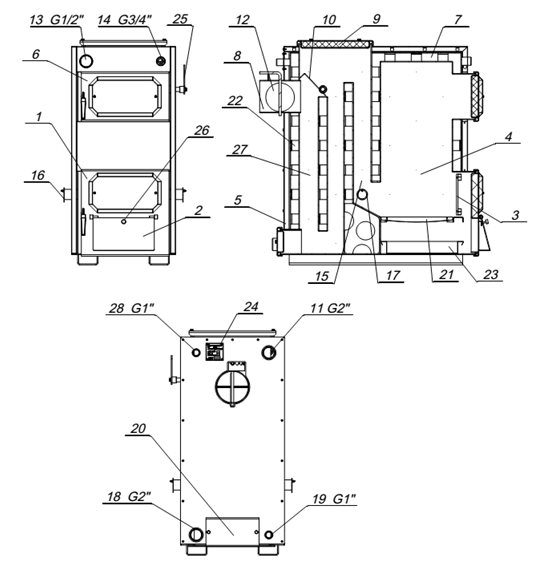

Существует множество чертежей шахтного котла, чтобы сделать его своими руками. Сделать систему такого качества, как у производителя нельзя, но хороший аналог для дома возможно.
Составляющие котла для самостоятельной сборки:
Для приобретения всех материалов и элементов для отопительной системы, нужно рассчитать их необходимое количество.
youtube.com/embed/jsQzo5HcYrY?rel=0&showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Содержание
Котел шахтного типа отличается тем, что дрова в нем горят долго, так как он имеет большой объем топочной камеры.
Шахтный котел длительного горения бывает двух видов:
Они состоят из двух камер, которые разделяют котел на две вертикальные части. В первой горят дрова, во второй находится теплообменник.
Устройство шахтного котла с обычным сжиганием является более простым:
Работает такой шахтный котел следующим образом:
Пиролизный шахтный котел длительного горения имеет почти такую же конструкцию, но она сложнее. Разница заключается в наличии:
Такой шахтный котел работает по-другому: в топке создают пиролиз путем разжигания дров и последующего ограничения подачи воздуха через зольную дверку.
Во время пиролиза происходит разложение дров на кокс и различные горючие газы. Последние поступают в камеру сгорания, смешиваются с воздухом и сгорают.
Остатки газов догорают в камере догорания. Образованное тепло нагревает теплоноситель.
Для изготовления пиролизного котла шахтного типа нужно запастись:
Прежде, чем купить материалы, нужно рассчитать минимальную мощности шахтного котла длительного горения и составить или найти в открытых источниках чертеж устройства.
При выборе чертежа большое внимание следует уделять объему топки. Чем больше объём, тем более длительным будет горение.
Основной часть — это самодельный корпус, который разбит на камеры с различными функциональными приспособлениями. Корпус изготавливают так:
Желательно, чтобы высота второго отверстия составляла 3 см.
На конце трубы фиксируют заслонку.Он будет представлять собой водяную рубашку с несколькими рядами горизонтальных труб. Теплообменник с вертикальными трубами делать своими руками не стоит, ведь направление движения теплоносителя будет совпадать с направлением движения угарного газа. Из-за этого сильно падает КПД. Наибольший КПД получают тогда, когда направления противоположны.
Теплообменник делают так:
Ширина и глубина должны быть меньше на 6 см от аналогичных характеристик теплообменной камеры.
Офигеть! Это печь, которая пришла со старым викторианским домом, который я сейчас помогаю друзьям ремонтировать.
Кажется, каждый дом, который у меня когда-либо был, нуждался в новой печи. Я имею в виду, что старая печь все еще была там, гремя и производя тепло, но это всегда была какая-то возмутительно старая вещь, установленная кем-то, кто явно не заботился об энергоэффективности (или это было еще до изобретения эффективных печей).
Но, как и все владельцы таких же домов до меня, я не обращаю внимания и позволяю проектам, которые на первый взгляд казались более срочными, отнимать у меня время.
Я отремонтировал кухни и ванные комнаты или заменил крыши. Промедление было легко оправдать с финансовой точки зрения: счета за отопление для типичного дома в моем районе составляют менее 1000 долларов в год, но если вы нанимаете установку новой печи, вы ожидаете около пяти тысяч (иногда даже 10 000 долларов или больше, если вы одновременно покупаете новый кондиционер!)
И, конечно же, новая печь будет эффективнее вашей старой. Но даже если бы вы могли найти тот, который работал на бесплатной волшебной пыли единорога , вы получили бы окупаемость за шесть лет, а более реалистично это заняло бы десятилетия.
Так что я позволил медленной утечке продолжаться и всегда чувствовал маленькую дыру в своем сердце каждый раз, когда эта машина включалась, потому что для мистера Денежный Усик эффективность использования энергии является моральным вопросом даже больше, чем финансовым.
Я полагал, что цифры будут намного лучше, если я смогу выполнить замену самостоятельно, потому что газовая печь высшего класса стоит всего около 1500 долларов в Интернете в эти дни.
Но я не знал точно, как это сделать, и, казалось, никогда не было подходящего времени, чтобы учиться*. Никто из моих знакомых никогда не менял свою печь, а в магазинах стройматериалов их даже не продают — все говорят, что для такого дела нужно нанимать профи.
Но, наконец, здесь, в 2015 году и в постыдно позднем возрасте 41 года, я, наконец, изучил необходимые приемы, успешно установил две красивые высокоэффективные газовые печи вместе с друзьями, и я здесь, чтобы рассказать вам об этом в конце концов, это вполне разумный проект «сделай сам»**. Итак, давайте начнем.
Шаг 1: Как, черт возьми, работает печь?
Если разобраться, газовая печь — это просто нагреватель коробчатой формы, соединенный с несколькими трубками. В наши дни они добавили больше внутренней сложности, чтобы сделать их более эффективными, но все, что вам действительно нужно знать как установщику, это: Холодный воздух на входе, теплый воздух на выходе, газ и электричество на входе, воздух для горения на входе и выходе.
Будет еще проще, если вы напишете то же самое на изображении коробки (она же печь).
Рисунок 1: Простые печи
Шаг 2: Какие печи мне нужны и где их купить?
Как правило, вам понадобится высокоэффективная (94 % или выше) конденсационная печь с вентилятором с регулируемой скоростью и примерно такой же общей теплопроизводительностью, что и печь, которую вы заменяете. Он может быть меньше по физическим размерам (с годами они значительно уменьшились), но, вероятно, ненамного больше, поскольку вам нужно разместить его в том же пространстве.
На самом деле найти место, где продаются печи, может быть непросто. Как и сантехника несколько десятилетий назад, индустрия отопления и охлаждения по-прежнему остается игрой для инсайдеров, с низкопрофильными магазинами, которые продают только подрядчикам, и подрядчикам, которые настаивают на том, что их сфера деятельности слишком опасна и требовательна для любого домовладельца. Если ваш тип личности хоть немного похож на мой, то сами слова «проконсультируйтесь с квалифицированным установщиком» вас немного бесят и вызывают желание научиться ремеслу.
Ввод в Google «где купить газовую печь» приводит к путанице, которую вы можете просеять, но в итоге я нашел лучшие результаты для моей ситуации в месте под названием Alpine Home Air.
(Обновление: теперь вы можете получить эти вещи даже на Amazon — с бесплатной доставкой!)
В частности, для обеих недавних установок мои друзья просто выбрали первоклассное устройство Goodman 96%.
Для дополнительной информации о полевых условиях Consumer Reports предлагает бесплатное руководство по покупке печей.
Шаг 3: Хорошо, Печь есть. Какие еще запчасти мне нужны?
Помня о приведенной выше схеме, вы подключаете воздух, газ, впуск, выпуск и электричество. Все будет доступно в вашем местном магазине строительных материалов, за исключением, возможно, насоса для конденсата.
Если вы устанавливаете печь с нуля или заменяете монстра Crazy Spaghetti Octopus и хотите полностью переделать воздуховоды в подвале, вы также можете выбрать:
Он служит большим воздухозаборником, к которому можно подключить все воздуховоды рециркуляции, а также имеет удобную прорезь для крепления воздушного фильтра.Шаг 4. Подсоединим эту присоску
Прочтите руководство:
Кто-то действительно заботился, когда писал это руководство по эксплуатации.
Я был приятно удивлен, обнаружив, что печь Goodman, которую мы использовали, поставляется с полностью подробным руководством по установке – без этого ориентированного на потребителя подхода «беги с криком и консультируйся у профессионала». Каждое подключение и спецификация, вплоть до того, на каком расстоянии ваши вентиляционные трубы от наружных окон, были четко описаны с картинками. Я провел неторопливый час дома, читая ее от корки до корки за ночь до начало установки, что позволило мне иметь в виду общую картину в важный день.
Бытовой воздух:
Холодный воздух (также называемый «возвратный воздух») всасывается через дно печи, нагревается и выдувается сверху («приток»). Если вы заменяете существующую печь, вам просто нужно аккуратно извлечь старую печь из больших металлических ящиков, а затем запечатать новый блок в те же ящики. При необходимости их можно изменить или расширить.
Если у вас центральное кондиционирование, то ко всему остальному будет вставлена отдельная металлическая коробка. Просто оставьте его на месте, будьте осторожны, чтобы не сломать трубки и провода, и он продолжит работать с вашей новой установкой.
Инструменты и советы: Вы режете металл ножницами по металлу или шлифовальной машиной с отрезным кругом по металлу. Сложите детали красиво с помощью металлического тормоза. Скрутите вещи вместе с помощью шурупов для листового металла. Создайте герметичные и термостойкие соединения с помощью ленты из серебряной фольги (не клейкой ленты).
Нанесите герметик для воздуховодов на все потенциальные воздушные стыки, чтобы создать лучшую герметизацию. И, прежде всего, мгновенно освойте работу с воздуховодами из листового металла, просмотрев несколько видеороликов на YouTube по этому вопросу.
Воздух для горения и выхлоп:
Здесь мы просто прокладываем два отрезка 3-дюймовой трубы из ПВХ (вы даже можете использовать 2-дюймовую трубу для более коротких участков) от печи к незаметному месту снаружи вашего дома. Это забавная дизайнерская головоломка, в которой нужно решить, как проложить трубу и какие фитинги использовать для ее выполнения. Ваша цель – стильная работа. Вы разрезаете его торцовочной пилой или пилой и склеиваете фиолетовой грунтовкой для ПВХ и клеем для ПВХ. Опять же, посмотрите несколько видео, если вам нужно научиться справляться с этим.
В качестве огромного бонуса, те же самые навыки работы с пластиковыми трубами позволят вам прокладывать дренажные трубы, что позволит вам построить собственную ванную комнату с нуля (будущая статья?) скрутить на длину черной трубы.
Хотя люди, как правило, боятся работать с газовыми трубами (в конце концов, вы можете взорвать весь свой дом, если получите идеальную утечку газа и подожжете его), это проще, чем когда-либо, и весьма полезно делать это самому. .
В существующей печи уже будет газовая линия с запорной арматурой. Таким образом, в большинстве случаев вы можете просто подключить свою новую печь с помощью стандартного гибкого газового разъема.
Но если вам нужно изменить маршрут, вы можете отключить подачу газа на внешнем счетчике, использовать большой трубный ключ, чтобы открутить существующую черную газовую трубу, и купить новые длины и фитинги в магазине, чтобы создать новую схему. . Они даже нарежут трубу по индивидуальному заказу и нарежут для вас резьбу, или вы можете сделать это самостоятельно, если у вас есть инструмент для нарезания резьбы на трубе. Когда у вас есть нужные детали, скрутите все вместе с большим количеством герметика для трубной резьбы (также известного как «трубная смазка»), чтобы создать газонепроницаемые соединения.
Три части CSST соединяются в одном традиционном тройнике, где мы отделяем ветку для питания существующего водонагревателя.
В настоящее время я обычно полностью обхожу черную газовую трубу и вместо нее использую более новую гибкую гофрированную трубку из нержавеющей стали (сокращенно CSST). Это экономит время и позволяет вам продевать трубку прямо через балки и вокруг углов, скрывая ее от глаз — особенно полезно, если вы устанавливаете в подвале, который в конечном итоге может быть закончен. Фитинги поставляются с подробными инструкциями, и вы, конечно же, можете посмотреть видео об установке CSST.
Когда все выглядит идеально, вы включаете газ и тщательно проверяете на наличие утечек с помощью мыльного раствора, носа и детектора утечек газа.
Электричество:
Печь использует электричество для работы управляющей электроники, воспламенителя и воздуходувки. Но его нужно просто подключить к одной обычной (15 амперной) бытовой цепи.
Черный провод — горячий, белый — нейтральный, а зеленый/медный — заземление. Вы выполняете подключение прямо внутри распределительной коробки, встроенной в печь, хотя вам нужно установить переключатель где-то в цепи, чтобы вы могли отключить печь.
Другой вариант (если ваш контролер разрешит) — подключить шнур и просто включить печь в ближайшую электрическую розетку. Это проще и позволяет подключить печь к резервному источнику питания (генератору или большой батарее) для восстановления нагрева в случае отключения электроэнергии.
Конденсат (также известный как капающая вода):
Когда работает эффективная печь, она конденсирует некоторое количество воды из горячих дымовых газов. Вода медленно вытекает из печи через небольшой пластиковый носик, и вам нужно соединить его с гибкой пластиковой трубкой, которая отводит воду в безопасное место. Если у вас есть слив в полу в подвале, проведите воду туда. Если вам нужно поднять воду выше, вы сбрасываете ее в конденсатный насос, а выход направляется в ближайшую сантехнику.
Электропроводка термостата:
Теперь вы приступили к очень простому веществу! Вы можете следовать инструкциям для печи и термостата, но в моем случае я просто подключил красный, зеленый, желтый и белый провода с обеих сторон. Для более подробного объяснения того, что делают провода, вот руководство.
Если вы одновременно хотите обновить свой термостат, я являюсь поклонником термостата Ecobee Lite с поддержкой Wi-Fi . Он имеет разумную цену, но также имеет красивую физическую форму и действительно приятный, надежный пользовательский интерфейс (и приложение для телефона). Операция по умолчанию до смешного проста, но вы также можете копаться и настраивать множество подробных настроек, если вы такой же инженер, как я.
Готово!
Потребуется некоторая работа, и вы научитесь кое-чему, но в конце проекта у вас будет прекрасная новая печь, которая обеспечит значительную отдачу от ваших вложений времени и денег.
Вот фотография одной из готовых инсталляций в доме друга. Снизу вверх обратите внимание на нестандартную возвратную камеру, печь, существующую коробку кондиционера, трубопровод воздуха для горения из ПВХ и мою самодельную камеру подачи, которая направляет воздух в старый воздуховод.
Успех!
Успешный менталитет «сделай сам»
Два местных друга обмениваются остроумными шутками, пока строят нестандартные воздуховоды для текущего проекта дома. Это была большая работа, так как в оригинальном доме 1910 года вообще не было настоящих воздуховодов — нам пришлось открывать стены и прокладывать трубы в каждую комнату в доме. Ваша модернизация печи будет проще.
Когда я впервые начал делать ремонт дома своими руками, по крайней мере отчасти мотивацией было желание серьезно сэкономить. Но в последние годы необходимость экономить деньги полностью исчезла, и все же я обнаружил, что с большим энтузиазмом занимаюсь строительством и ремонтом вещей, чем когда-либо.
Это потому, что изучение новых навыков, решение головоломок и создание готовых продуктов, которыми вы можете гордиться, — это не просто то, что вы делаете за деньги — это цель самой жизни.
Поэтому, когда перед вами стоит выбор: починить что-то самостоятельно или отдать это напрокат, вы поступаете правильно, если каждый раз расширяете свою зону комфорта. Просто запомните мантру: «Это возможно, и множество людей с меньшими преимуществами, чем у меня , делали то же самое много раз в прошлом»
Затем вы приступаете к работе, читаете инструкции, возитесь, делаете ошибки , учитесь и добивайтесь успеха. И продолжать развивать этот успех навсегда.
Дополнительная литература: Вы можете найти много других моих статей на тему DIY с ярлыком https://www.mrmoneymustache.com/tag/diy/
* Когда я купил свой нынешний дом, я полностью отказались от печи с горячим воздухом и вместо этого построили систему лучистого отопления под полом.
Сейчас, во вторую зиму, мы все еще любим его.
**Вам нужно разрешение и проверка?
В общем, да, замена печи — это то, на что ваш город хочет, чтобы вы получили разрешение. Но это не имеет большого значения — прохождение этого процесса — хорошая недорогая проверка безопасности, чтобы убедиться, что вы правильно поняли детали. А наличие проверенного и утвержденного разрешения облегчит дальнейшую продажу вашего дома.
Предыдущий пост: Три инвестиции с мгновенным гарантированным возвратом Следующее сообщение: Уроки, извлеченные из моего велосипеда, украденного
Изготовление пароварки своими руками может пригодиться, когда вы готовите продукты и средства по уходу за кожей (такие как мазь, бальзам для губ и настои трав) с нуля.
Давайте поговорим о двух разных способах сделать один!
Пароварка представляет собой набор из двух котлов (один немного меньше другого), в которых можно растапливать деликатные ингредиенты, такие как масла, шоколад и воск, не опасаясь пригорания или возгорания. .
Маленькая кастрюля находится внутри большой кастрюли. Вода кипит на дне, а расплавляемый материал поднимается наверх. Это убережет вашу еду/воск от прямого нагрева.
Зачем делать пароварку своими рукамиМне не нравится держать на кухне пароварку, потому что это одноразовый кухонный инструмент. В качестве пароварки или водяной бани я предпочитаю использовать предметы, которые уже есть у меня на кухне. Эти элементы могут использоваться для других проектов, когда они не используются в качестве пароварки.
Настоящая пароварка поставляется с ненужной крышкой. Крышка редко нужна, если вообще когда-либо нужна, так что эта часть — пустая трата времени.
Я делаю пароварку двумя способами. Я выбираю метод, который лучше всего подходит для того типа материала, который я плавлю. Давайте углубимся в оба этих метода.
1. Двойной бойлер Mason Jar (водяная баня) своими рукамиЭтот самодельный вариант пароварки на самом деле считается водяной баней, потому что верхний контейнер находится в воде, а не над водой. Тем не менее, он прекрасно работает в качестве пароварки для травяных настоев и для изготовления свечей. Я использую его, чтобы расплавить пчелиный воск в масло для бальзамов.
>>Узнайте, как сделать собственный пчелиный воск здесь<<
Что вам нужно Добавьте масло и/или воск в банку.
Наполните кастрюлю водой наполовину.
ШАГ 4Доведите воду до кипения на слабом огне и подождите, пока воск/масло растают.
ШАГ 4Осторожно выньте банку из воды и перелейте жидкость в подготовленные контейнеры.
2. Самодельная пароварка с чашей или второй кастрюлейИспользуйте этот заменитель пароварки, если вам нужно, чтобы верхняя емкость не соприкасалась с кипящей водой. Это отличная пароварка для растапливания шоколада своими руками!
Поставки Поместите термостойкую миску или вторую кастрюлю чуть меньшего размера поверх кастрюли с водой.
