Прежде, чем перейти непосредственно к инструкции по созданию самодельного твердотопливного котла, необходимо разобраться, как работает дровяная котельная установка.
В простейшем дровяном котлоагрегате с теплообменником, при сгорании дров выделяется тепловая энергия, которая нагревает стенки теплообменника (водяной рубашки) и непосредственно сам теплоноситель. Продукты горения, проходя через сажесборник, выводятся через дымоход. Тяга регулируется положением дверцы зольника и заслонкой дымохода. Теплообменник соединен с системой отопления, в которую входят магистральные трубы, радиаторы и расширительный бак. Циркуляция теплоносителя может осуществляться , как естественным образом, так и принудительно, посредством включения в систему отопления (СО) циркуляционного насоса.
Простота такого котла «компенсируется» низкой эффективностью данной конструкции: большая часть тепловой энергии, в буквальном смысле «вылетает в трубу» вместе с продуктами горения. Но основным недостатком является низкий уровень автоматизации: все операции по загрузке топлива в топку и поддержанию процесса горения необходимо производить вручную. Поэтому наиболее популярными считаются дровяные котельные установки пиролизного горения.
Сделать такой отопительный котел своими руками не составит труда для любого домашнего мастера.
Топливо загружается в топливную камеру сразу в полном объеме. В условиях недостатка кислорода в камере газификации происходит тление топлива с выделением пиролизного газа. Тление происходит с выделением тепла, которое расходуется на нагрев теплоносителя в теплообменнике. Пиролизный газ вместе с продуктами горения поступает в камеру дожига, которая в данной конструкции, служит и зольником. Благодаря тому, что доступ кислорода в камеру дожига не ограничен, то сгорание горючего газа происходит с выделением большой температуры, в результате чего эффективность прибора значительно увеличивается. Всю работу пиролизного котла можно условно разделить на четыре этапа:
Самодельный твердотопливный котел должен быть оснащен органами управления и автоматикой, которые позволяют максимально упростить и обезопасить его обслуживание. Управлять работой установки можно посредством изменения положения дверцы поддувала (зольника) и заслонки дымоотвода. Автоматика самодельного дровяного котла обычно представлена манометром, воздухоотводчиком и подрывным клапаном (группой безопасности). Достаточно часто, отечественные «Кулибины» оснащают свои отопительные установки: датчиком температуры, благодаря которому происходит включение и выключение вентилятора первичного воздуха, а также датчиками давления в водяном контуре.
Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:
Прежде, чем ответить на вопрос, как сделать твердотопливный котел самому, следует определиться с конструкцией устройства.
Наиболее простой вариант – это котлоагрегат классического горения. Другими словами, «Буржуйка» с водяным теплообменником. Более эффективным котлоагрегатом считается установка классического горения, разделенная на две камеры: в нижней будет происходить процесс горения дров; в верхней – нагрев воды для нужд владельца.
После выбора оптимальной конструкции дровяной отопительной установки, следует определиться с размерами устройства. В идеале, следующий этап создания котла отопления своими руками – чертежи, которые можно заказать в специализированной организации.
Важно! Мы заведомо не публикуем чертежи дровяной отопительной установки. Вся информация дана исключительно в ознакомительных целях.
Если вы владеете искусством сварочных работ и возможностью плазменной разки, то для создания дровяного котла нужно использовать листовой металл, толщиной 3-5 мм. Из металла вырезаются заготовки котла, которые свариваются согласно схеме.
Наиболее простой вариант корпуса – это отрезок толстостенной стальной трубы, толщиной 4-6 мм; длиной 800 – 1000 мм; диаметром 300 мм. Колосники и опоры можно сделать из арматуры, проката или швеллера. Также вам понадобится металл для создания днища котла (толщина 50 мм), крышки (толщина 3-5 мм), воздухораспределителя (толщина 10 мм), петли и задвижки. Кроме этого, необходимо запастись металлической трубой, диаметром 60 мм. Высота трубы должна быть на 50 мм больше высоты корпуса. Для дымохода потребуется стальная труба, диаметром 100 мм.
Для сборки простейшего дровяного котла потребуется инструмент, а именно:
Процесс сборки можно разделить на несколько этапов:
После чего, в середине круга необходимо просверлить отверстие, диаметром 20 мм. К отверстию следует приварить отрезок воздухораспределительной трубы (d 60мм). С противоположной стороны круга наваривают пластины в форме крыльчатки.Важно! Для правильного дымоотведения необходимо, чтобы отрезок дымоходной трубы, длиной 50 см находился от котла строго горизонтально.
Топливо в такой котел загружается через верхнюю крышку. Загружать пространство топливной камеры необходимо максимально плотно, чтобы не оставалось промежутков. Розжиг производится через верх. Как только топливо разгорится, следует установить воздухораспределитель и верхнюю крышку на штатные места.
По мере прогорания диск воздухораспределителя будет опускаться, нагнетая давление в нижней камере. За счет этого, в топливной камере будет снижено количество кислорода, процесс горения перейдет в медленное тление. Вся конструкция данного дровяного котла выглядит следующим образом
Совет: данная схема самодельной котельной установки требует наличия дымохода. Если нет возможности обустройства дымоотводящего канала, а потребность в отопительном устройстве существует, то можно создать простейший индукционный котел отопления своими руками, если под рукой есть сварочный инвертор.
Из медной проволоки сечением 2 мм следует сделать обмотку 50 -100 витков, сердечником которой будет стальная труба. Под воздействием магнитной индукции будет происходить нагрев участка трубы (сердечника) по которому будет перемещаться теплоноситель.
Содержание:
Очень часто, сталкиваясь со сложными задачами, мы начинаем понимать, что их решение находится на поверхности.
Вот так и с отоплением. Казалось бы, что может быть проще, используя газовый или электрический котел. Но практика показывает, не везде зимой давление газа стабильно, а электричество подается с завидным непостоянством. Поэтому проблема остается. Что делать? Остается альтернативный вариант – установить отопительный агрегат, работающий на дровах или угле. Тем более, твердотопливный котел своими руками сделать не так уж и сложно. И это еще один плюс в сторону альтернативного способа отапливать жилые помещения.
Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.
Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.
Котел на дровах цилиндрического типа
Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.
Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
Компактная конструкция
Самый простой вариант твердотопливного котла – это буржуйка с водяным контуром внутри. Это на самом деле самое простое устройство, не требующее больших знаний и умения изготовления. Но так как мы говорим о современных моделях, то буржуйку рассматривать здесь не будем. К тому же ее конструкция сегодня хоть и используется для обогрева небольших помещений, чаще всего модели с водяным контуром подключаются к системе теплых полов.
Итак, рассмотрим схему изготовления твердотопливного котла своими руками. Начнем с корпуса и камеры сгорания оборудования.
Внимание! Так как топка подвергается серьезному нагреванию, обычно температура внутри нее не снижается ниже +1000°С, то изготавливают камеру сгорания из жаропрочных стальных листов. Если их вы не приобрели, тогда можно использовать обычную сталь, только стенки изготавливают из сдвоенных металлических листов.
Буржуйка с водяным контуром
Размеры котла и топки выполняются строго по чертежам твердотопливных котлов, изготавливаемых своими руками. Чертежи вы можете найти в свободном доступе на просторах Интернета. Хотелось бы обратить ваше внимание, что в конструкции этого типа отопительных агрегатов лучше всего устанавливать ребра жесткости, которые помогут стенкам не коробиться под действием высоких температур. В качестве ребер жесткости можно использовать стальные уголки.
Теперь, что касается современного подхода к решению повышения КПД. В настоящее время разработаны достаточно уникальные конструкции твердотопливных котлов, в которых используется процесс пиролиза.
Что это такое? Известно, что топочные газы, которые покидают котел через дымоход, обладают значительной тепловой энергией. Здесь важно собрать топочные газы, обогатить их кислородом и поджечь. При сгорании выделяется тепло, которое можно пустить на нагрев теплоносителя.
Простая схема самодельного котла

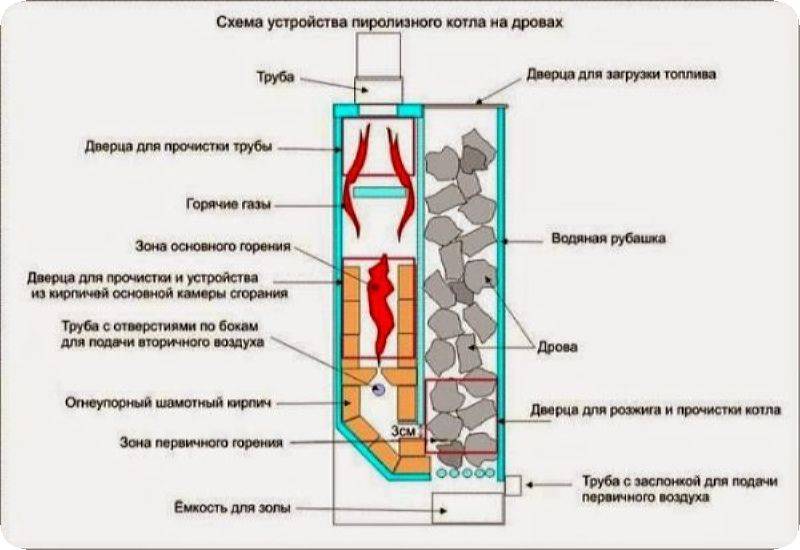

Как этого добиться? Для этого в корпусе твердотопливного котла необходимо установить еще одну камеру сгорания, в которой и будет происходить сжигание топочных газов. Так как котел изготавливается своими руками, то оптимальный вариант, если вторая топка будет располагаться над первой. В конструкции будут учитываться чисто физические законы. Поэтому две топки друг от друга отделяются горизонтальной перегородкой, с одного края которой будет оставлен зазор. Через него топочные газы будут переходить из одной камеры в другую.
Сегодня во многие конструкции твердотопливных котлов устанавливают аккумулирующие водяные баки. Их монтирует поверх котла, вода нагревается за счет теплоотдачи корпуса агрегата и дымохода.
По сути, это обычный аккумулятор, который начинают работать при потухшей топке. Это временный запас горячей воды, которая поступает в систему отопления дома.
Оптимальный вариант конструкции – это трубная система, соединенная в один неразрывный контур. Говорить о форме и размерах теплообменника можно лишь с позиции формы топки и мощности самого отопительного прибора. К примеру, если вы хотите, чтобы количество нагреваемого теплоносителя было большим, то рекомендуем изготавливать П-образный теплообменник только горизонтального типа. Он будет огибать топку с трех сторон кроме стенки, где находится дверца для закладки твердого топлива.
Движение топочных газов
Но и это еще не все, что касается эффективности работы теплообменного устройства. Большое значение будет иметь количество используемых труб и их диаметр. Если ваш котел будет устанавливать в отопительную систему с естественной циркуляцией теплоносителя, тогда минимальный диаметр используемых труб будет равен 40 мм.
Конечно, это, наверняка, снизит количество трубных контуров, но эффективность работы отопления будет достаточно высокой.
В отоплении с принудительной циркуляцией диаметр используемых труб может быть меньше, но 25 мм – минимальный размер. Теперь к вопросу, что сложнее сделать, первый вариант или второй? Второй будет сложнее, потому что большое количество труб требует большого количества стыков. А это не только увеличение объема проводимых работ, но и повышение риска образования трещин в местах стыковки.
Трубчатый теплообменник
Итак, все основные элементы готовы, можно переходить к сборке агрегата. Отметим, что металлические отопительные приборы являются достаточно большими и имеют приличный вес. Так что специалисты советуют сборку прибора проводить по месту его установки.

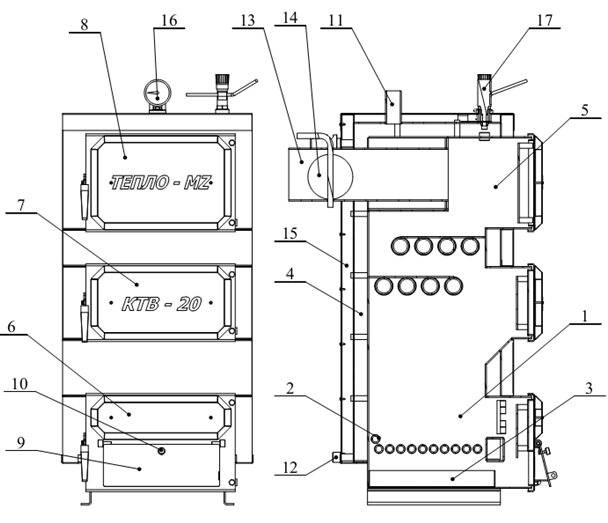

Дровяной котел
Вот так можно ответить на волнующих многих вопрос: как сделать котел на дровах своими руками? Процесс не самый простой.
Мы разобрали всего лишь одну конструкцию котлов, работающих на твердом топливе. На деле их очень много. Сегодня большой популярностью пользуются самодельные твердотопливные котлы длительного горения. О них мы уже писали на нашем сайте.
