Как сделать короб для сабвуфера своими руками

Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.

Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.

Шаг 1: Детали и инструменты

Необходимые вещи:

  • Циркулярная пила
  • Клей для дерева
  • Компьютер
  • Длинные струбцины (длина зависит от того, какого размера корпус вы хотите сделать)
  • Карандаш или ручка (для отметок)

Элементы, которые являются необязательными, но настоятельно рекомендуются:

  • Наждачная бумага (чтобы отшлифовать поверхность)
  • Винты для дерева (чтобы загерметизировать корпус)
  • Дрель
  • Большая линейка
  • Помощь другого человека (если нужно будет таскать тяжелые предметы)
  • Грузовик (чтобы доставить пиломатериал)
  • Фрезер (он нужен, чтобы вырезать отверстия для динамика; это необязательно, но очень поможет соблюсти правильный размер)

Товары, которые вам нужно купить:

  • Сабвуфер на ваш выбор
  • Пиломатериал
  • Клеммы для колонок
  • Провод колонок

Дополнительные предметы, которые вы можете купить:

  • Ножки для сабвуфера (опционально)
  • Краска или ковровое покрытие (опционально)
  • Изоляция (опционально, корпус с изоляцией даст более ясный и глубокий бас)
  • Решетки для динамиков

Шаг 2: Выбор сабвуфера и типа корпуса

Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео

Некоторые критерии, которые стоит учитывать при выборе:

  • Необходимый фунционал сабвуфера
  • Xmax сабвуфера
  • Эффективность
  • Импеданс

Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.

  1. Герметичный: обеспечивает плоский частотный отклик, басовые звуки жесткие, как правило, такие корпусы могут работать с большей мощностью.
  2. Вентилируемый: эффективный, отличный басовый отклик, имеет проблемы с шумом порта
  3. Пассивный радиатор: имеет хорошее усиление настроенных частот, как и вентилируемый, нет шума порта, отличный отклик, такие девайсы более дорогие

Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.

Шаг 3: Проектирование корпуса с помощью WinISD

Теперь создайте проект корпуса.

  • Перейдите на главный сайт WinISD
  • Скачайте WinISD PRO.
  • После завершения загрузки запустите исполняемый файл.
  • Следуйте инструкциям по установке.
  • После завершения установки запустите программу.

Появится окно, похожее на изображение выше.

Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.

Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.

Шаг 4: Определение размера короба

После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео

Предложение:

При конструировании короба вам придется зафиксировать все стенки. Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь). Таким образом, вам не нужно будет расширять короб.

Шаг 5: Покупка компонентов

Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.

Советы:

  • Есть много разновидностей древесины, мне лично нравятся лиственные породы, береза и ДВП.
  • Избегайте тонкой древесины, потому что внутри корпуса будет происходить сжатие и декомпрессия.
  • Не покупайте дорогие компоненты, этого не требуется.

Шаг 6: Резка дерева

Как только вы приобрели все компоненты, настало время начать работу.

  1. Положите доски на плоскую поверхность
  2. Сделайте необходимые измерения, согласно проекта
  3. После того, как вы отметили места надреза, переместите доски на поверхность, где вы сможете их распилить
  4. Распилите доски в соответствии с измерениями

Советы:

  • При распилке дерева и изготовлении короба необходимо помнить о безопасности. Не забудьте надеть защитные очки, перчатки, одежду и соблюдайте все рекомендации по безопасности.
  • Семь раз отмерь — один раз отрежь
  • Пилите древесину в вентилируемом помещении, не дышите опилками.

Шаг 7: Сборка корпуса

Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.

Советы:

  • Убедитесь, что вы ничего не пропустили. Нет ничего хуже, чем видеть, что вы пропустили деталь уже после сборки.
  • При сборке убедитесь, что вы закрепили всё плотно. Можно использовать винты по дереву.
  • Если вы заметили щели, обязательно заполните их клеем или другим герметиком.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Вам нужно, чтоб сабвуфер был герметичен, иначе вы услышите свист во время прослушивания музыки.

Шаг 8: Эстетика

Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.

В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь. Углы корпуса я срезал под 45 градусов. Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.

Шаг 9: Установка аксессуаров

После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.

Это могут быть:

  • ножки для сабвуфера
  • переключатели для колонок
  • решетки для колонок
  • провода
  • изоляция внутри корпуса

Шаг 10: Установка корпуса

После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.

Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.

Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.

Подключите сабвуфер к основному усилителю.

Шаг 11: Заключение

Поздравляю, вы закончили конструирование сабвуфера.

Как сделать короб для сабвуфера своими руками

Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.

Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.

Шаг 1: Детали и инструменты

Необходимые вещи:

  • Циркулярная пила
  • Клей для дерева
  • Компьютер
  • Длинные струбцины (длина зависит от того, какого размера корпус вы хотите сделать)
  • Карандаш или ручка (для отметок)

Элементы, которые являются необязательными, но настоятельно рекомендуются:

  • Наждачная бумага (чтобы отшлифовать поверхность)
  • Винты для дерева (чтобы загерметизировать корпус)
  • Дрель
  • Большая линейка
  • Помощь другого человека (если нужно будет таскать тяжелые предметы)
  • Грузовик (чтобы доставить пиломатериал)
  • Фрезер (он нужен, чтобы вырезать отверстия для динамика; это необязательно, но очень поможет соблюсти правильный размер)

Товары, которые вам нужно купить:

  • Сабвуфер на ваш выбор
  • Пиломатериал
  • Клеммы для колонок
  • Провод колонок

Дополнительные предметы, которые вы можете купить:

  • Ножки для сабвуфера (опционально)
  • Краска или ковровое покрытие (опционально)
  • Изоляция (опционально, корпус с изоляцией даст более ясный и глубокий бас)
  • Решетки для динамиков

Шаг 2: Выбор сабвуфера и типа корпуса

Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.

Некоторые критерии, которые стоит учитывать при выборе:

  • Необходимый фунционал сабвуфера
  • Xmax сабвуфера
  • Эффективность
  • Импеданс

Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.

  1. Герметичный: обеспечивает плоский частотный отклик, басовые звуки жесткие, как правило, такие корпусы могут работать с большей мощностью.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео
  2. Вентилируемый: эффективный, отличный басовый отклик, имеет проблемы с шумом порта
  3. Пассивный радиатор: имеет хорошее усиление настроенных частот, как и вентилируемый, нет шума порта, отличный отклик, такие девайсы более дорогие

Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.

Шаг 3: Проектирование корпуса с помощью WinISD

Теперь создайте проект корпуса.

  • Перейдите на главный сайт WinISD
  • Скачайте WinISD PRO.
  • После завершения загрузки запустите исполняемый файл.
  • Следуйте инструкциям по установке.
  • После завершения установки запустите программу.

Появится окно, похожее на изображение выше.

Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.

Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.

Шаг 4: Определение размера короба

После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.

Предложение:

При конструировании короба вам придется зафиксировать все стенки. Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь).Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Таким образом, вам не нужно будет расширять короб.

Шаг 5: Покупка компонентов

Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.

Советы:

  • Есть много разновидностей древесины, мне лично нравятся лиственные породы, береза и ДВП.
  • Избегайте тонкой древесины, потому что внутри корпуса будет происходить сжатие и декомпрессия.
  • Не покупайте дорогие компоненты, этого не требуется.

Шаг 6: Резка дерева

Как только вы приобрели все компоненты, настало время начать работу.

  1. Положите доски на плоскую поверхность
  2. Сделайте необходимые измерения, согласно проекта
  3. После того, как вы отметили места надреза, переместите доски на поверхность, где вы сможете их распилить
  4. Распилите доски в соответствии с измерениями

Советы:

  • При распилке дерева и изготовлении короба необходимо помнить о безопасности. Не забудьте надеть защитные очки, перчатки, одежду и соблюдайте все рекомендации по безопасности.
  • Семь раз отмерь — один раз отрежь
  • Пилите древесину в вентилируемом помещении, не дышите опилками.

Шаг 7: Сборка корпуса

Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.

Советы:

  • Убедитесь, что вы ничего не пропустили. Нет ничего хуже, чем видеть, что вы пропустили деталь уже после сборки.
  • При сборке убедитесь, что вы закрепили всё плотно. Можно использовать винты по дереву.
  • Если вы заметили щели, обязательно заполните их клеем или другим герметиком. Вам нужно, чтоб сабвуфер был герметичен, иначе вы услышите свист во время прослушивания музыки.

Шаг 8: Эстетика

Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.

В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь. Углы корпуса я срезал под 45 градусов.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.

Шаг 9: Установка аксессуаров

После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.

Это могут быть:

  • ножки для сабвуфера
  • переключатели для колонок
  • решетки для колонок
  • провода
  • изоляция внутри корпуса

Шаг 10: Установка корпуса

После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.

Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.

Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.

Подключите сабвуфер к основному усилителю.

Шаг 11: Заключение

Поздравляю, вы закончили конструирование сабвуфера.

Изготовление короба для сабвуфера своими руками


Короб для сабвуфера своими руками ⋆ Doctor BASS

Как правильно сделать короб для сабвуфера

Подготовка

Для того, чтобы сделать корпус для сабвуфера самостоятельно вам понадобятся:

  • Чертеж;
  • Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
  • Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.
Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера».Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

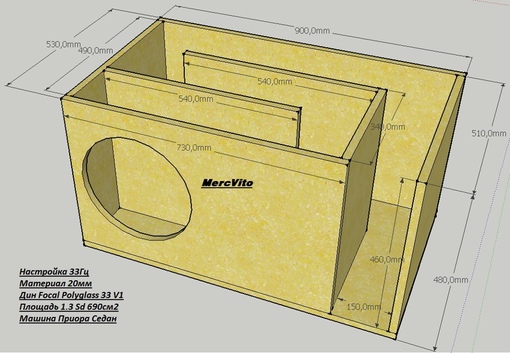

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж
Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

При достаточной толщине стенок не нужно обклеивать корпус изнутри виброизоляцией и т.п.!

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.


Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.


Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей использовать не нужно, достаточно будет промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

  • Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

  • Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
  • Шуруповерт — для закручивания саморезов и сверления отверстий.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео

Разметьте лист по деталям и распилите по нанесенным размерам.  Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.



Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.

Отверстие под круглый клеммник удобно вырезать с помощью насадки, устанавливая его не забудьте проклеить по периметру.

Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.

Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.

Закладные гайки с внутренней стороны передней стенки

Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.

Информативное видео сборки и склейки на примере серийного сабика Рокфордов.

Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.

Удачи в построении!

Читать еще:

Жмите на кнопку, что бы поделиться материалом:

Facebook

Twitter

Вконтакте

Одноклассники

doctorbass.ru

как правильно сделать расчет своими руками в машину, корпус для саба под 12 дюймов чертеж и схемы, установка Стелс в авто, 15, ремонт, как рассчитать объем в литрах самому, размеры, 10, какой лучше собрать, из обычного динамика, виды, изготовление из МДФ, ДСП, на трубе, из чего лучше, самодельный фазоинверторный, 8, из активного пассивный, мини, 4, для двух, проверить настройку, типы, красивый, из какого материала, закрытый

Многие водители не знают, для чего нужен короб для сабвуфера.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Однако подобная конструкция позволяет грамотно спрятать полезную часть аудиосистемы, не жертвуя органичностью интерьера в салоне. Чтобы изготовить короб, нужно подготовить ряд материалов и выполнить некоторые расчеты.

Разновидности коробов

Существуют разные типы акустического оформления, включая:

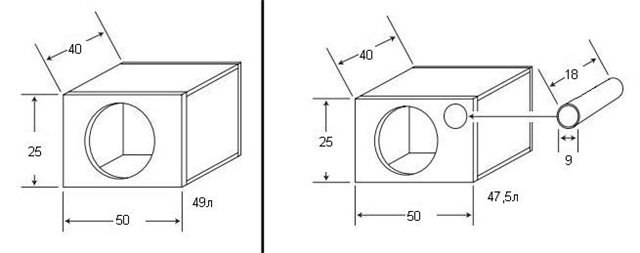

  1. Закрытый.
  2. Фазоинверторный.
  3. Полосовой громкоговоритель.

Первые виды пользуются большим спросом, поскольку их несложно соорудить своими руками. Звуковые колебания в подобной конструкции изолируются от окружающей среды и гасятся, создавая объемный звук. Но в процессе затухания выделяемая энергия способствует теплоотдаче, что сказывается на параметрах акустики.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 2286 голосов

    2286 голосов 50%

    2286 голосов — 50% из всех голосов

  • Alpine 15%, 692 голоса

    692 голоса 15%

    692 голоса — 15% из всех голосов

  • Kenwood 11%, 492 голоса

    492 голоса 11%

    492 голоса — 11% из всех голосов

  • Sony 8%, 380 голосов

    380 голосов 8%

    380 голосов — 8% из всех голосов

  • JVC 6%, 296 голосов

    296 голосов 6%

    296 голосов — 6% из всех голосов

  • Другую.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео .. 4%, 195 голосов

    195 голосов 4%

    195 голосов — 4% из всех голосов

  • Prology 2%, 82 голоса

    82 голоса 2%

    82 голоса — 2% из всех голосов

  • Mystery 1%, 65 голосов

    65 голосов 1%

    65 голосов — 1% из всех голосов

  • 65 голосов 1%

    65 голосов — 1% из всех голосов

  • Soundmax 1%, 44 голоса

    44 голоса 1%

    44 голоса — 1% из всех голосов

Всего голосов: 4597

Голосовало: 3909

13.11.2019

×

Вы или с вашего IP уже голосовали.

Чтобы устранить такое явление, внутреннее пространство ящика оснащают звукоизолирующими материалами (ватой или синтепоном). В результате тепла выделяется меньше, а динамик звучит более объемно. При тестировании подобный метод дает до 15-20% увеличения объема.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Несмотря на простоту изготовления, такой короб под сабвуфер имеет массу плюсов. Первый — это возможность быстро рассчитать объем короба. Второй — минимальная вероятность перегрузки динамика. Третий — отсутствие конкурентов в качестве звучания при выборе подходящей сабвуферной головки и грамотном расчете корпуса.

Однако, кроме плюсов, у закрытых систем имеются и минусы.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Ключевой недостаток — это низкие показатели КПД в сравнении с остальными типами.

Фазоинверторные коробы отличаются наличием специального тоннеля, в котором содержится небольшое количество воздуха. Его объем подбирается по следующему принципу: внутри конструкции должна размещаться вторая колебательная система, которая принимает волны от тыльной части диффузора и передает их в нужное место. В пределах допустимого диапазона частот показатели КПД повышаются.

Кроме высокого КПД, фазоинвертор обладает большой прорехой в корпусе, которая сдерживает движение диффузора и снижает амплитуду его колебаний.

Из минусов выделяют высокие требования к настройкам и параметрам, т.к. чтобы сделать короб своими руками для восьми дюймового динамика, нужно учесть следующие нюансы:

  1. Объем короба.
  2. Поперечное сечение.
  3. Длина тоннеля. Вычисляем ее с учетом технических параметров громкоговорителей.

Если необходимо спрятать активный сабвуфер, лучше использовать полосовой громкоговоритель, совмещающий фильтры высоких и низких частот. Примитивные конструкции отличаются закрытым объемом с тоннелем. Динамик находится в перегородке между камерами, поэтому 2 части диффузора функционируют на всю мощность.

Как сделать короб для сабвуфера

Разбираясь, как сделать сабвуфер своими руками, нужно выбрать материал изготовления корпуса, выполнить некоторые расчеты и чертежи, а также придерживаться пошаговых инструкций по сборке.

Из чего сделать

При изготовлении коробов для сабвуфера используются разные материалы. Но чаще всего народные умельцы создают ящики из ДСП или МДФ, поскольку подобные плиты достаточно надежны и доступны.

Однако сегодня спросом пользуется прозрачный пластик или оргстекло, позволяющее воссоздать особый эффект в стиле hi-tech. Однако изделия из древесины отличаются лучшим звучанием, чем варианты из других материалов.

Применять при сборке короба для сабвуфера простое дерево или дощатые панели нельзя.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Это должны быть конструкции с особой дисперсией, т.е. фанера, ДСП или МДФ. При выборе фанерных листов следует отдавать предпочтение многослойным вариантам, которые характеризуются такими достоинствами:

  1. Высокое качество звучания в салоне.
  2. Отсутствие проблемы дребезжания или помех.
  3. Устойчивость к вибрациям.

Такие свойства отсутствуют у других материалов, поэтому опытные мастера выбирают только фанеру. Но кроме фанеры или ДСП, понадобится подготовить сопутствующие элементы, включая ткань для шумоизоляции. Она продается в специализированных магазинах аудиотехники или на рынке. Еще нужно подготовить строительный степлер со скобами, клей 88 и металлические уголки для повышения прочности конструкции по углам.

Если правильно выбрать материалы изготовления, сделать корпус для сабвуфера своими руками будет достаточно просто.

Как рассчитать короб

Чтобы рассчитать короб, можно воспользоваться специальными компьютерными калькуляторами, такими как WinISD или JBL Speakershop.

В пустые поля нужно ввести исходные данные для расчета коробов, включая параметры динамиков из базы данных или других источников. Еще с помощью программного обеспечения можно найти оптимальный вариант сопутствующих компонентов для наилучшего звучания.

Провести расчет для корпуса сабвуфера закрытого типа несложно, поскольку такая система наиболее проста в исполнении и не требует высокой точности значений. Чтобы определить, какой нужен объем короба, можно воспользоваться специальными формулами, основываясь на 3 параметрах динамика для выбора внутреннего объема.

Если паспортное значение резонансной частоты к добротности составляет меньше 100, подобный динамик не подходит для закрытых ящиков.

При использовании формул для проведения расчетов необходимо придерживаться таких требований: резонансная частота не может превышать 50 Гц, а добротность — 0,7.

Если нужно рассчитать объем короба фазоинверторного типа, лучше отдавать предпочтение динамикам с добротностью 0,3-0,5 и отношением резонансной частоты к добротности от 50.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Еще понадобится определить размеры, площадь сечения и длину трубы.

Расчет корпуса в машину своими руками производится по тем же принципам, что и при обустройстве закрытой конструкции, но с учетом допустимой добротности не больше 0,6-0,65.

Длину фазоинвертора рассчитывают таким образом, чтобы она соответствовала рекомендованному значению.

Короб для сабвуфера 12 дюймов должен обладать объемом 47-78 л. Короб под 8-дюймовый прибор может иметь 20-33 л объема. Если нужно организовать ящик под 15 дюймов, берется расчет в 79-120 л.

Как собрать

Начиная собирать корпус для 8, 10 или 12-дюймового динамика, необходимо изучить каждый этап предстоящей работы и следовать пошаговому руководству. В первую очередь нужно создать красивую коробку:

  1. Внешние поверхности, где размещается головка, делаются двойными. Поэтому лучше применить 2 листа фанеры. Если толщина 1 материала составляет 18 мм, в собранном виде она должна составить 36 мм, что повысит степень жесткости. Еще можно сделать в первом листе небольшое отверстие, а во втором — более крупное, чтобы головка оказалась утопленной в корпус.
  2. Дальше необходимо склеить листы специальной клеевой основой и закрепить саморезами. Крепежные элементы должны размещаться на каждом 1 см² поверхности, т.е. через каждые 3-5 см.
  3. Для соединения стенок короба под 2 динамика или больше используются не саморезы, а шурупы для мебели. Подобная работа потребует использования электрической дрели и клея. Наличие шурупов способствует лучшей фиксации, поскольку они не деформируются даже при продолжительной эксплуатации.
  4. Треугольную рейку проклеивают внутри ящика по углам. Она необходимо для повышения жесткости и предотвращения деформации. Подобные действия необходимы для сабвуфера 10 дюймов или 15 дюймов, поскольку они обладают увеличенными размерами.

Сооружая самодельный автомобильный ящик, важно позаботиться о хорошей защите корпуса. Для этого народные умельцы применяют разные материалы и методы:

  1. С целью повышения влагозащиты ящика для сабвуфера 8 дюймов (10, 12 или 15 сабвуфер), поверхности покрываются специальной лаковой пропиткой.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео
  2. Внутренние детали проклеиваются виброизоляционным материалом, который защищает конструкцию от негативных воздействий и повышает степень жесткости. Кто-то наносит такое покрытие и на наружные части, что дает хорошие низкие частоты.
  3. Стыки и места соединений нуждаются в особом внимании, поскольку там расположены провода кроссовера и других элементов аудиосистемы.

Некоторые специалисты считают, что закрытые ящики для авто не должны иметь отверстия в своем корпусе. К тому же многие из них рекомендуют оценить степень герметичности с помощью заливки внутрь воды.

Если сабы звучат без короба лучше, чем с ним, внутрь можно поместить вату или синтепон.

Некоторые водители желают научиться создавать сабвуфер Стелс своими руками, поскольку такой ящик отличается повышенной практичностью и функциональностью. Он занимает меньше места, чем стандартная квадратная конструкция для активного сабвуфера, может размещаться внутри крыла или в месте установки запасного колеса. Для 12-дюймового или 10-дюймового динамика понадобится короб объемом 18 л.

Процесс производства требует подготовки таких составляющих:

  1. Динамик с размерами под 10-12 дюймов.
  2. Защитные решетки и розетки для соединения устройства с усилителем.
  3. Провода.
  4. Многослойный лист фанеры или ДСП, толщиной 20 мм.
  5. Отрезок ДВП.
  6. Клеевой состав (лучше выбирать эпоксидный).
  7. Кисточка.
  8. Стеклоткань.
  9. Скотч.
  10. Полиэтилен.
  11. Саморезы для дерева.
  12. Дрель и лобзик.

Определившись с местом, где будет установлен сделанный своими руками ящик, нужно подготовить багажник и начать сборку корпуса.

Некоторые водители предварительно снимают обшивку в багажнике, чтобы установить конструкцию как можно ближе к внутренней части крыла.

На напольное покрытие наносится полиэтилен, который способствует защите обшивки от попадания клея и обеспечивает хорошее крепежное место для фиксации саба.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео

На следующем этапе необходимо выполнить обклеивание крыла с помощью монтажного скотча. Для лучшего крепления используют 2 слоя тех самых малярных скотчей.

Дальше необходимо нарезать ткань маленькими отрезками по 20х20 см и приклеить ее с помощью малярного скотча и эпоксидного клея. Собираем ткань внахлест, чтобы предотвратить появление стыков или швов.

Каждый слой тканевого материала наносится друг на друга с попутным смазыванием эпоксидкой.

Делается это до тех пор, пока лист не получит толщину в 10 мм.

Сроки застывания материала составляют 10-12 часов. Чтобы ускорить процесс, можно воспользоваться лампой. Дальше необходимо вырезать дно и приклеить его к корпусу. Места стыков пропитываются герметиком и эпоксидной смолой.

Дальше корпус для сабвуфера нужно подогнать по форме, чтобы он совмещался с петлями багажника и не препятствовал нормальному открытию или закрытию. Потом остается отрезать лишние элементы, вырезать из ДСП боковые части и верхнюю крышку. Округлую поверхность создают из фанерного листа.

Древесно-стружечная плита предварительно обрабатывается эпоксидкой или герметиком, а потом соединяется с помощью саморезов. Если ящик будет выполнен из стекловолокна, использование эпоксидной смолы разрешается. После высыхания смеси используются саморезы.

С целью повышения герметичности конструкции в авто мастера проклеивают места швов 2 раза.

На следующем этапе необходимо посчитать размеры передней панели и вырезать ее лобзиком, предусмотрев наличие круга для 1 или для двух динамиков. Для крепления этой части используются саморезы. В торцевой части проделывается отверстие под розетку.

На последнем этапе остается закрепить розетку и установить динамик. Дальше можно провести отделочные работы, покрасив сабвуфер или обтянув подходящим материалом. Первый вариант более сложный, поскольку он требует правильной подготовки поверхности перед покраской.

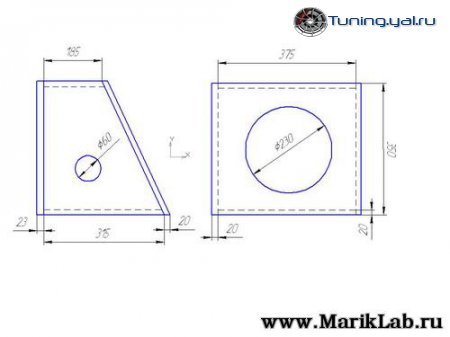

Чертежи

Чертежи коробов для сабвуфера и схемы — это полезные и информативные материалы, которые упрощают процесс расчета объема и сборки конструкции.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Если создается короб для 12-дюймового динамика, оптимальный объем должен варьироваться в пределах 40-50 л. Чертеж короба основан на следующей примерной схеме:

  1. Параметры наружных размеров: ширина — 700 мм, высота — 450 мм, глубина — 260 мм.
  2. Размеры панелей: передняя — 700х450 мм, задняя — 700х450 мм, левая и правая — 450х260 мм, верхняя и нижняя — 750х260 мм.
Как подобрать динамики

Разработав корпус для сабвуфера, необходимо позаботиться о подходящих громкоговорителях, которые будут в нем установлены. Используемые колонки должны отчетливо воспроизводить низкие частоты, преобразовывая электрический сигнал в колебания воздуха.

В большинстве случаев в авто размещают электродинамические головки, которые начинают колебаться под воздействием электрического тока в звуковой катушке. Подобные механические явления способствуют преобразованию сигнала в звуковую волну.

Работа громкоговорителей зависит от разных факторов, которые указываются в технической документации. Среди ключевых параметров выделяют:

  1. Резонансную частоту (Fs).
  2. Добротность (Qts).
  3. Эквивалентный объем (Vas).

Динамик представляет собой колебательную систему, которая воспроизводит звуковые сигналы с разной частотой. Чем меньше вес диффузора и выше жесткость подвеса, тем сильнее поднимутся показатели резонансной частоты. Чтобы воспроизводить низкие частоты, принято задействовать мягкие подвесы с тяжелыми диффузорами. Крупные динамики обладают резонансной частотой в 20-50 Гц.

Показатели добротности влияют на гашение резонансных колебаний диафрагмы.

Последний параметр в виде эквивалентного объема равняется объему воздуха, но не зависит от габаритов колонки. Точные значения определяются механическими параметрами подвеса и размерами диффузора. В качестве единицы измерения используются литры.

Умелые автовладельцы могут сделать сабвуфер из обычного динамика, не прикладывая для этого больших усилий.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Главное — знать, что хорошее качество звука с корректным преобразованием сигнала возможно только при использовании больших диффузоров с головками на 6-15 дюймов.

Как установить

Процесс установки сабвуфера достаточно простой, поэтому выполнить ее сможет даже новичок. При монтаже низкочастотных систем принято выбирать такие места:

  1. Внутренняя обшивка транспортного средства.
  2. Напольное покрытие багажника.
  3. Отдельный корпус, созданный с учетом расчетов. Такой вариант пользуется спросом из-за экономичного расхода свободного пространства в багажнике и возможности установить мини-аудиосистемы.

Еще сабвуферы бывают компактными для 4-дюймовых динамиков и могут устанавливаться под сиденьями машины.

Самостоятельный ремонт

В случае выхода из строя аудиосистемы может потребоваться ее ремонт своими руками. Причинами такой проблемы бывают:

  1. Механические повреждения.
  2. Попадание недопустимой звуковой частоты на головку, что приводит к ее перегоранию.
  3. Износ диффузора.
  4. Поломка громкоговорителя. Провести ремонт динамика можно самостоятельными усилиями, не прибегая к помощи специалистов.

Для начала нужно провести демонтаж головки, соблюдая осторожность и чистоту. В противном случае может произойти повреждение гильзы катушки.

Получив доступ к гильзе, нужно размотать старую проводку и определить количество витков в слое и катушке. Чем точнее будут расчеты, тем быстрее и качественнее будет выполнен ремонт. Дальше необходимо оценить показатели диаметра проводов, используя микрометр. Еще для таких целей применяют штангенциркуль, но точность его измерений невысокая.

Отремонтировать пассивный динамик путем перемотки несложно. Для этого подготавливаются полоски бумаги, которые вставляются по кругу в местах корпуса и катушки. При соблюдении правил зазор будет равномерным.

omagnitolah.ru

Как сделать короб для сабвуфера своими руками. Правильно собрать коробок для саба

Источником мощного низкочастотного звука в звуковых системах является сабвуфер.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Это касается и автомобильной акустики, поэтому большинство автолюбителей оборудуют свои машины такими устройствами.

Можно приобрести готовый блок, но многие предпочитают купить динамики и сделать короб для сабвуфера своими руками. Это не такая сложная работа, как может показаться, но потребуется наличие инструмента и определённые навыки.

Как правильно сделать короб для сабвуфера

Прежде чем начинать заниматься изготовлением короба для сабвуфера нужно выбрать громкоговоритель. От его параметров будет зависеть объём будущей конструкции. Чаще всего для воспроизведения мощных басов используются специализированные громкоговорители импортного производства диаметром 10-12 дюймов. Конструктивно ящик для сабвуфера может быть сделан в трёх вариантах:

  • Закрытый короб
  • Фазоинвертор
  • Бандпас

Качество громкоговорителя и конструкция короба, в конечном итоге определяют качество звучания низкочастотной звуковой системы.

Как сделать корпус для саба

Самым простым в изготовлении является зарытый ящик или короб. Это полностью закрытая конструкция, изготовление которой потребует минимума простых деревянных деталей. Как сделать корпус под саб становится понятно при виде подобного устройства. По сути это прямоугольный ящик, в передней стенке которого вырезано отверстие под динамическую головку. Ящик состоит из шести стенок, которые несложно выпилить из соответствующего материала. На боковой или задней стенке монтируется клеммная колодка для подключения проводов от усилителя. Закрытый ящик (ЗЯ) отличается плотным и не расплывчатым басом, ровной амплитудно-частотной характеристикой, но имеет самый низкий КПД среди всех конструкций.

Ящик может иметь форму параллелепипеда или трапеции со скошенными стенками. По своим характеристикам закрытая конструкция подойдёт для многих музыкальных стилей. Герметичная закрытая конструкция хорошо передаёт басы впоп и рок музыке, классике, джазе и инструментальных произведениях.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Но любители рэпа и дабстэпа будут разочарованы, так как закрытый ящик не подходит для воспроизведения музыки, где много тяжёлого баса и где низкие частоты являются основой музыкальных произведений.

Как правильно собрать корпус для сабвуфера

Корпус для саба своими руками сделать несложно, если точно следовать всем рекомендациям. Самое главное, что требуется закрытому корпусу это герметичность и отсутствие вибраций. Оптимальным материалом для низкочастотной колонки считается многослойная фанера или МДФ. Толщина материала должна быть не менее 18-20 мм. Тонкие стенки будут резонировать и эти вибрационные волны, попадая в салон автомобиля, сильно ухудшат качество воспроизведения низких частот. Важнейшим параметром любого сабвуфера является его объём. Это параметр учитывает внутреннее пространство ящика без объёма, занимаемого динамиком. Соотношения объема корпуса и диаметра громкоговорителя выглядит следующим образом:

  • 10 дюймов (25 см) – 15-20 литров
  • 12 дюймов (30 см) – 25-35 литров
  • 15 дюймов (35 см) – 40-60 литров
  • 18 дюймов (46 см) – 70-110 литров

Для того чтобы повысить КПД и улучшить качество звучания, все швы между деревянными стенками должны быть герметизированы. Лучше всего использовать для этой цели силиконовый герметик. Закрытая коробка для сабвуфера, сделанная своимируками, имеет свои несомненные достоинства:

  • Простота расчёта объёма
  • Легкость в изготовлении
  • Небольшие размеры
  • Отчётливый и чистый бас

Основных недостатков всего два: низкий КПД, не подходит для прослушивания «тяжёлого» баса. Внутренний объём закрытого сабвуфера можно заполнить синтепоном или ватой. Если объём подсчитан правильно, то этого делать не обязательно. Рекомендуется послушать работу сабвуфера, как с наполнителем, так и без него и выбрать лучший вариант. При разной температуре воздуха давление внутри закрытого объема меняется и для его выравнивания в корпусе сабвуфера иногда оставляют маленькое отверстие не более 1,5-2,0 мм.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео

Изготовление короба для сабвуфера своими руками

Корпус для сабвуфера своими руками делается просто и занимает минимум времени. После того как динамик подобран и внутренний объём закрытого ящика рассчитан нужно подготовить материал, крепёж и инструмент. Своими руками корпус саба обычно изготовляют из следующих материалов:

  • Фанера
  • МДФ
  • ДСП

Влагостойкая многослойная фанера считается лучшим материалом для изготовления короба сабвуфера. При этом имеются некоторые сложности. Фанера самый дорогой материал и сложно найти фанеру толщиной от 18 мм. Если объём сабвуфера слишком большой, то фанерные стенки будут издавать «звон», избавиться от которого можно установив внутренние рёбра жёсткости. Хорошим выбором будет использование МДФ. Он дешевле фанеры, легко обрабатывается и имеет хорошую влагостойкость. Древесно-стружечная плита получила широкое распространение. Её можно найти в любой мебельной компании. Там же плиту нарежут по заданным размерам. К недостаткам конструкций из ДСП относится очень маленькая жёсткость, когда от сильной низкочастотной вибрации в точках крепления, материал будет разрушаться. Кроме того он хорошо впитывает влагу и если в багажник автомобиля попадёт вода короб может просто рассыпаться. Из этого материала можно сделать корпус для домашнего сабвуфера. Он не будет эксплуатироваться в экстремальных условиях и прослужит долго.

Правильный короб для сабвуфера

Под правильным корпусом понимается более сложная, но и более качественная конструкция. Это может быть корпус с фазоинвертором или ещё более сложная система, называемая бандпас. Сборка корпуса для сабвуфера своими руками займет больше времени, но результат того стоит. Фазоинвертор может быть щелевым или в виде трубы. Эта конструкция представляет собой небольшой «тоннель». В нём происходит поворот или инвертирование фазы сигнала с дальнейшим излучением его в пространство, в результате чего КПД сабвуфер возрастает в два раза.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Фазоинверторный сабвуфер отличается сильным и сочным басом, а на его амплитудно-частотной характеристике, в точке настройки, имеется большой выступ и на этой частоте громкость возрастает. Пик настройки регулируется изменением размеров порта и соотношением рабочего объема сабвуфера к размерам фазоинвертора. Такая конструкция сабвуфера хорошо подойдет для воспроизведения музыки с быстрыми и мощными низами. Как собрать короб сабвуфера во многом зависит от его конструкции.

Делаем корпус для сабвуфера с фазоинвертором

Как и при изготовлении закрытого ящика, работа над более сложной конструкцией начинается с выбора громкоговорителя.Как изготовить короб для сабвуфера зависит от типа материала и крепёжных элементов. Многослойная фанера является самым прочным из рекомендуемых материалов. Чтобы собрать корпус для сабвуфера своими руками можно использовать любые саморезы. При соединении элементов из МДФ и тем более из ДСП, нужно использовать только белые саморезы. Чёрные не обеспечивают такого прочного соединения. Иногда при завинчивании у них обламываются шляпки.

Фазоинверторный сабвуфер должен быть хорошо загерметизирован. Для этого на все швы, с внутренней стороны, наносится слой герметика. Линии распила должны быть очень ровными, поэтому работу лучше выполнить на специальном станке, если есть такая возможность.

При изготовлении щелевого фазоинвертора нужно следить, чтобы все внутренние перегородки не имели сквозных отверстий. Если размеры динамика и короба большие, то в поворотах щелевого порта могут возникать застойные зоны. Чтобы избежать этого все прямые углы фазоинвертора сглаживаются установкой дополнительных деревянных пластин. Сборка короба для сабвуфера своими рукамизавершается установкой внешних контактов для подключения усилителя. Эти места так же должны быть загерметизированы.

Маленький короб для сабвуфера

Некоторые автомобилисты не стремятся к мощному басу, а хотят немного улучшить звуковую картину в салоне.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Для этого подойдёт небольшой сабвуфер. Для такой конструкции подойдут динамики 8 дюймов. Некоторые компании выпускают громкоговорители диаметром 6 дюймов, но их сложно найти. Как правильно сделать короб для сабвуфера. Сабвуфер для маленького громкоговорителя имеет маленький литраж, следовательно, займёт немного места в багажном отсеке автомобиля. Не нужно слишком уменьшать размеры конструкции, но и увеличивать так же не следует. Увеличение размеров короба приведёт к тому, что низкие частоты будут «расползаться» и бас будет нечётким. Если объем будет меньше той величины, которая нужна для динамика определённого диаметра, то низы будут слишком быстрыми и будут буквально бить по барабанным перепонкам.

Как сделать корпус для саба своими руками

Если нужно сделать хороший коробок для сабвуфера, то лучше всего остановиться на самой сложной конструкции. Такая система называется бандпасс. Он бывает четвёртого порядка и шестого порядка. Система четвёртого порядка представляет собой двухкамерный ящик, где одна камера это закрытый короб, а другая играет роль фазоинвертора.

Бандпасс шестого порядка это конструкция с двумя фазоинверторами. Здесь самым сложным является расчёт второго порта и взаимное соотношение настроек каждого фазоинвертора. Две камеры имеют разные размеры и способны ограничивать воспроизводимые громкоговорителем частоты. Короб для двух сабвуферов сложнее всего проектировать, но оно обладает максимальным КПД. Для определения всех размеров таких звуковых систем используются специальные утилиты. Для расчёта любой конструкции сабвуфера подойдёт универсальная программа WinISD. У неё нет рускоязычного интерфейса, но разобраться в ней несложно. Чтобы сделать чертёж короба для сабвуфера достаточно загрузить в компьютер параметры используемого динамика.

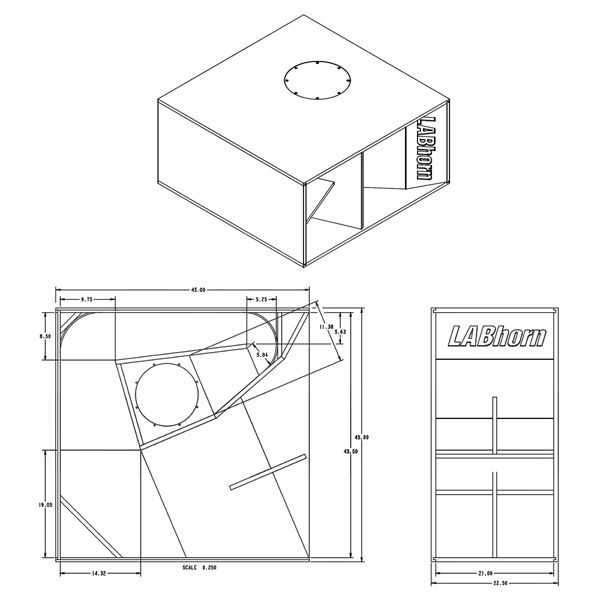

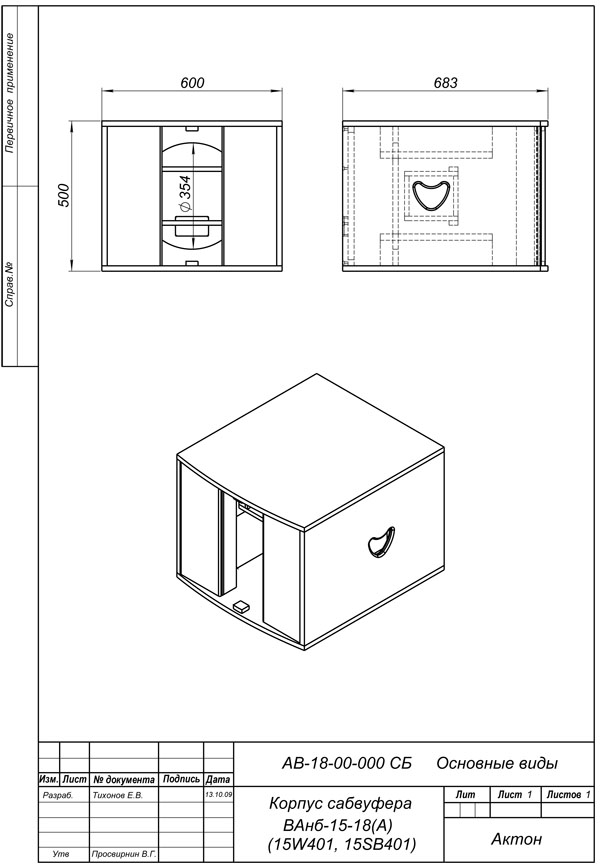

Чертежи на корпус для сабвуфера

Если нет времени и желания самостоятельно рассчитывать ящик сабвуфера своими руками, можно взять готовые расчёты и чертежи.Корпус для сабвуфера своими руками чертежи: чертежи, схемы, фото и видео Если нужно сделать бас очень глубоким и мощным можно сделать короб для сабвуфера на два динамика. В этом случае конструкция может быть в виде закрытого ящика или фазоинверторной. Оба громкоговорителя должны быть однотипными и с одинаковой частотой резонанса, иначе сложно будет настроить фазоинвертор. Если нет опыта по работе с автомобильной акустикой, то первый сабвуфер лучше делать по схеме закрытого ящика. Фазоинверторный сабвуфер с одним громкоговорителем так же несложно сделать своими руками. Не следует, не имея опыта, браться за такую систему, как бандпасс. Результат в любом случае будет не удовлетворительным.



dinamikservis.ru

Материал для изготовление короба под сабвуфер — DRIVE2

Материал для изготовление короба под сабвуфер

Самый подходящий материал многослойная фанера. Но из существующего большого разнообразия сортов фанеры, не каждый из них подойдет для изготовления корпуса сабвуфера. Так, при использовании для этих целей обычной фанеры с недостаточной плотностью — искажение звука обеспечено. Другая ситуация, когда мы имеем дело с многослойной (12 слоев) фанерой, при изготовлении которой используется корабельная древесина или русская береза. Она представляет собой отличный материал для изготовления небольших звуковых систем. Такая фанера обладает достаточной плотностью, в то же время, в сравнении с таким плотным материалом, как древесностружечная плита (ДСП) и древесноволокнистая плита (MDF) она гораздо легче. Многослойная фанера легко поддается обработке, вкручивая шурупы, можно не опасаться, что она будет расслаиваться. Одним словом фанера – это хороший материал сабвуфера для не большого объема.

Материал для сабвуфераФанера или ДСП

Оказывается, фанерный лист при толщине 12 мм обладает лучшими резонансными характеристиками, чем доски толщиной 16 мм разных пород дерева. Но необходимо взять на заметку, что изготовленные из этой фанеры большие корпуса звенят. Она просто не приемлема при изготовлении корпусов, имеющих большие плоские пролеты.
Древесностружечные плиты. Эти изделия сегодня относится к самым распространенным материалам. В магазинах и на рынке можно встретить плиты ДС разных сортов, но при изготовлении корпусов рекомендуется использовать ДСП, имеющие самую большую плотность. Правда, такие плиты по весу тяжелее других, но они легче поддаются обработке и лучше звучат. ДСП при толщине 16 мм, пожалуй, самый лучший материал, когда изготавливаются мощные низкочастотные акустические системы, благодаря ее высокой плотности и слабым резонансным качествам.
ДСП относится к недорогим легкодоступным материалам. Правда, этот материал обладает существенным недостатком, он боится влаги, легко ее впитывает и разбухает. Поэтому корпус из ДСП следует после изготовления сразу окрасить. Так же ДСП с большим трудом поддаются обработке дисковыми или ленточными пилами.

Итог:

— Фанера – хороший материал, но дороговат, и при больших объемах звенит, надо ставить ребра жесткости.
— ДСП дешевле и имеет большую жесткость.

www.drive2.ru

Как собрать короб для сабвуфера своими руками

Как собрать короб для сабвуфера

Как собрать короб для сабвуфера таким, чтобы в нем динамик заиграл со всей своей мощностью?
Такой вопрос интересен многим почитателем хорошего звука, стремящимся усовершенствовать аудиосистему своего автомобиля. В нашей статье мы узнаем, как собрать короб под сабвуфер, именно таким, каким он должен быть.
Для начала, прежде чем заняться изготовлением, рекомендуется определить вид динамика, воспроизводящего низкие частоты. Как правило, специалисты рекомендуют останавливать свой выбор на динамиках с 10-12 дюймами. Именно они сегодня популярны и наиболее чаще используются, как сабвуферы.

Как сделать коробку для сабвуфера с обычным диаметром

Короба для сабвуфера и их виды

На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе.
 Итак:

  • Короб закрытого типа, наиболее распространенный в изготовлении и проектировании вид. В таком коробе низкочастотный динамик будет «чувствовать» себя хорошо. Улучшатся намного его акустические характеристики. Кроме того, такой ящик будет намного легче построить самому.

Как самому сделать короб для сабвуфера

  • Короб бандпас. Его еще называют коробом четвертого порядка. Эта конструкция подразумевает наличие разделенных камер внутри. Обычно, эти самые камеры бывают различного размера. В одной камере располагается динамик(см.Как выбрать динамики для автомагнитолы своими силами), а в другой – фазоинвертор или воздухоотвод.

Примечание. Преимуществом данного вида короба является его особая конструкция, которая способна ограничивать частоты.

  • Короб бандпас 6-го порядка. Он заметно отличается от вышеописанного, в частности тем, что имеет еще две камеры внутри.

Как правильно сделать короб для сабвуфера

Примечание. Различают два вида бандпасов 6-го уровня. Бандпас с одним фазоинвертором и бандпас с двумя фазоинверторами. Последний является наиболее сложным в проектировании, зато способен выдавать отличный КПД.

  • Короб фазоинверторного типа. Он имеет специальную трубку внутри.
    Она выводит воздух, обеспечивая дополнительное звучание. Что касается сложности изготовления такой конструкции, то это нечто среднее между бандпасом и закрытым ящиком.

Как собрать коробку для сабвуфера фазоинверторного типа

Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление.
В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.

Примечание. Просчитывание и проектирование размеров и конструкции в наше время можно доверить компьютерам. Специальная программа WinLSD поможет найти нужный размер, оценить объем сабвуфера, просчитать размеры деталей и т.д.

С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.

Делаем короб фазоинверторного типа

Итак, с выбором короба определились и пора переходить к процессу изготовления.

Материалы

В первую очередь, нам понадобятся материалы. Как правило, это должна быть составляющая, которая бы представляла собою прочный материал, отменно изолирующий звук. Многослойная фанера подойдет для этих целей лучше всего.

Примечание. В крайнем случае, если невозможно будет найти фанеру, подойдет и ДСП.

Кроме того, будет подготовить это:

  • Саморезы в количестве 100 штук, желательно 50-55 мм.
  • Какой-нибудь шумоизоляционный материал.
  • Жидкие гвозди или силикон.
  • Клей ПВА.
  • Герметик.
  • Кусок карпета на 3 метра.
Инструменты

Что касается инструментов, то подойдут следующие принадлежности:

  • Шуруповерт или дрель на крайний случай.
  • Клеммник.
  • Электрическая пила и желательно такой же рубанок.
Алгоритм проведения процесса

Итак, делаем короб фазоинверторного типа на динамик 12 дюймов. В этом случае рекомендуется сделать объем ящика равный 40-50 литрам.

Как самому сделать короб для сабвуфер

Ниже приведена таблица расчета:

Примечание. Очень важно обратить тщательное внимание на отрезок длины, идущий от стенки корпуса до динамика. Рассчитывается данный параметр, как и полость всего ящика – по поверхностям внутри.

 Итак:

  • Делаем отверстие под динамик и под щель фазоинвертора.

Как сделать коробку под сабвуфер

Примечание. Для проделывания всех отверстий, пользуемся электрическим лобзиком, работать которым очень удобно.

  • Собираем щель фазоинвертора.
  • Крепим ее к сабвуферы(см.Как сделать сабвуфер: дельные советы) – к передней панели.
  • По всем стыкам желательно пройтись силиконом, а лучше жидкими гвоздями. После этого, завернуть саморезы.

Как правильно собрать короб для сабвуфера

Примечание. Крайне рекомендуется закручивать саморезы вплотную, чтобы не оставлять никаких пустотелостей. Если их оставить, то это может отразиться на качестве звука. Возникнут резонансные колебания, мешающие нормальному звучанию.

  • Собираем боковинки короба. Опять же, смазываем места соединений жидкими гвоздями, а затем плотно закручиваем.

Как собрать коробку под сабвуфер

  • Создаем отверстие малого размера под клеммник.
  • Все части короба соединяем.
  • Все визуально осматриваем на обнаружение правильности вырезов и скрепления деталей.
  • Ставим динамик внутрь.

Как правильно сделать коробку для сабвуфера

  • Теперь надо заняться внутренней отделкой, проклеивая все щели специальным клеем или герметиком.
  • Обертываем короб шумоизоляционным материалом.

Как сделать короб для сабвуфера самому

  • Придаем и наружной части короба привлекательный внешний вид, обертывая карпетом.
  • Все готово.

Приведенная выше инструкция дает практическое понимание проведения данной манипуляции. Только в процессе работы своими руками рекомендуется изучить вдобавок видео и фото, соответствующего толка.
Цена на самодельный короб для сабвуфера всегда высокая и на крайний случай, научившись делать такие изделия, можно создать и свой собственный бизнес.

avtozvuk-info.ru

Как сделать короб для сабвуфера своими руками

Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.

Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.

Шаг 1: Детали и инструменты

Необходимые вещи:

  • Циркулярная пила
  • Клей для дерева
  • Компьютер
  • Длинные струбцины (длина зависит от того, какого размера корпус вы хотите сделать)
  • Карандаш или ручка (для отметок)

Элементы, которые являются необязательными, но настоятельно рекомендуются:

  • Наждачная бумага (чтобы отшлифовать поверхность)
  • Винты для дерева (чтобы загерметизировать корпус)
  • Дрель
  • Большая линейка
  • Помощь другого человека (если нужно будет таскать тяжелые предметы)
  • Грузовик (чтобы доставить пиломатериал)
  • Фрезер (он нужен, чтобы вырезать отверстия для динамика; это необязательно, но очень поможет соблюсти правильный размер)

Товары, которые вам нужно купить:

  • Сабвуфер на ваш выбор
  • Пиломатериал
  • Клеммы для колонок
  • Провод колонок

Дополнительные предметы, которые вы можете купить:

  • Ножки для сабвуфера (опционально)
  • Краска или ковровое покрытие (опционально)
  • Изоляция (опционально, корпус с изоляцией даст более ясный и глубокий бас)
  • Решетки для динамиков

Шаг 2: Выбор сабвуфера и типа корпуса

Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.

Некоторые критерии, которые стоит учитывать при выборе:

  • Необходимый фунционал сабвуфера
  • Xmax сабвуфера
  • Эффективность
  • Импеданс

Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.

  1. Герметичный: обеспечивает плоский частотный отклик, басовые звуки жесткие, как правило, такие корпусы могут работать с большей мощностью.
  2. Вентилируемый: эффективный, отличный басовый отклик, имеет проблемы с шумом порта
  3. Пассивный радиатор: имеет хорошее усиление настроенных частот, как и вентилируемый, нет шума порта, отличный отклик, такие девайсы более дорогие

Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.

Шаг 3: Проектирование корпуса с помощью WinISD

Теперь создайте проект корпуса.

  • Перейдите на главный сайт WinISD
  • Скачайте WinISD PRO.
  • После завершения загрузки запустите исполняемый файл.
  • Следуйте инструкциям по установке.
  • После завершения установки запустите программу.

Появится окно, похожее на изображение выше.

Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.

Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.

Шаг 4: Определение размера короба

После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.

Предложение:

При конструировании короба вам придется зафиксировать все стенки. Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь). Таким образом, вам не нужно будет расширять короб.

Шаг 5: Покупка компонентов

Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.

Советы:

  • Есть много разновидностей древесины, мне лично нравятся лиственные породы, береза и ДВП.
  • Избегайте тонкой древесины, потому что внутри корпуса будет происходить сжатие и декомпрессия.
  • Не покупайте дорогие компоненты, этого не требуется.

Шаг 6: Резка дерева

Как только вы приобрели все компоненты, настало время начать работу.

  1. Положите доски на плоскую поверхность
  2. Сделайте необходимые измерения, согласно проекта
  3. После того, как вы отметили места надреза, переместите доски на поверхность, где вы сможете их распилить
  4. Распилите доски в соответствии с измерениями

Советы:

  • При распилке дерева и изготовлении короба необходимо помнить о безопасности. Не забудьте надеть защитные очки, перчатки, одежду и соблюдайте все рекомендации по безопасности.
  • Семь раз отмерь — один раз отрежь
  • Пилите древесину в вентилируемом помещении, не дышите опилками.

Шаг 7: Сборка корпуса

Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.

Советы:

  • Убедитесь, что вы ничего не пропустили. Нет ничего хуже, чем видеть, что вы пропустили деталь уже после сборки.
  • При сборке убедитесь, что вы закрепили всё плотно. Можно использовать винты по дереву.
  • Если вы заметили щели, обязательно заполните их клеем или другим герметиком. Вам нужно, чтоб сабвуфер был герметичен, иначе вы услышите свист во время прослушивания музыки.

Шаг 8: Эстетика

Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.

В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь. Углы корпуса я срезал под 45 градусов. Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.

Шаг 9: Установка аксессуаров

После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.

Это могут быть:

  • ножки для сабвуфера
  • переключатели для колонок
  • решетки для колонок
  • провода
  • изоляция внутри корпуса

Шаг 10: Установка корпуса

После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.

Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.

Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.

Подключите сабвуфер к основному усилителю.

Шаг 11: Заключение

Поздравляю, вы закончили конструирование сабвуфера.

masterclub.online

Короб для сабвуфера своими руками

Надоело слушать противное звучание своих старых колонок, которые совершенно не отображают качество? Тогда задумайтесь надо ли вам они вообще. Для меломанов это совершенно неподходящий вариант. Если вы такой, тогда нужен сабвуфер. Его необязательно покупать, попробуйте для начала сделать короб для сабвуфера своими руками.

Для начала сходим в магазин за некоторыми деталями, которые стоят не столь дорого. Если увидели НЧ динамик, то это отличный вариант. С него и начнем. В диаметре динамик приблизительно 25 сантиментов, а мощность колоссальная – более 300 Ватт.

Придя домой, стоит заняться расчетом параметров самого буфера, то есть его коробки. Для удобства и четкости используйте уже проверенные программы, такие как DLSBox2000, JBL-Speakershop или WinISD. Эта процедура увлекательная и может занять много времени.

Для 25 сантиметров и данной мощности получилось так, что корпус должен быть приблизительно 450х350х350 мм. Если говорить о вместительности, то она более 35 литров. По расчетам эффективность оформления для динамика (ФИ) — 76%, фазоинвертор — 750х100 мм. Приступим к чертежу коробки и к непосредственной ее сборке.

Сначала определимся с материалом, из которого будут сделаны стенки короба для сабвуфера. Желательно выбрать надежное ДВП и его толщина должна быть не менее 2 сантиметров. Стенки между собой соединяем при помощи шурупов размером 5 см, которые предварительно нужно смазать для надежности герметикой, которая не имеет цвета, а, значит, не испортит внешний вид. Теперь в местах скрепления нужно все тщательно промазать обычным клеем, всем известным ПВА. Его можно наносить побольше, для надежности и долговечности будущего сабвуфера.

Приступаем к внешнему оформлению. Чтобы поверхность была гладкой и приятной ее стоит прошпатлевать. Для этого подойдет как машинная шпатлевка, так и обычная. Но сделать ее можно и самостоятельно. Для этого соединяем между собой остатки ДВП и клей ПВА, мешаем до загустения, получиться что-то похожее на майонез.

Далее понадобиться наждачная бумага. Поверхность делаем гладкой, отшлифованной. Так как шпаклевка может положиться не совсем ровно или неровно прибиты сами стенки, то здесь нужно воспользоваться уровнем. Если неровности не убрать и не вывести под уровень, дальше они будут видны и сабвуфер, сделанный своими руками, будет неаккуратным.

А дальше ювелирная работа, делаем отверстия под розетку, провод, фазоинвертор и ручки-карманы. Для этого можно использовать разные приспособления, дрель, пилку, ну а лучше всего фрезер.

Далее, берем самоклеящуюся пленку по своему вкусу, они бывают разные. Клеиться она на корпус очень хорошо, без лишних трудностей. На корпус ложем ткать, а потом проходим ее утюгом, чтобы пленка приклеилась.

Короб для сабвуфера своими руками готов! Но для того, чтобы звук был не слишком режущим и жестким, подчеркивал приятный бас, желательно внутри наклеить мягкий поролон, около 2 сантиметров. Также внутрь можно положить небольшой мешочек с мягкой, неплотной ватой.

Подключаем и наслаждаемся приятным звучанием любимой музыки. Быстро, экономно и качественно! Сабвуфер своими руками чрезвычайно легко и просто сделать.

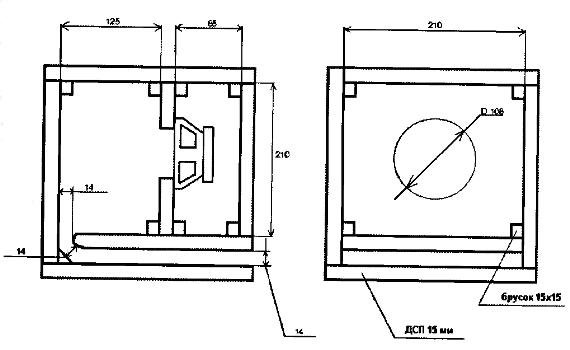

Чертежи короба для сабвуфера своими руками





Короб для сабвуфера своими руками видео

http://www.youtube.com/watch?v=rqUOVeyHfro

sdelaj-sam.com

Корпус для сабвуфера своими руками — Лада Приора Хэтчбек, 1.6 л., 2011 года на DRIVE2

Решил сделать сабвуфер. Купил колонку lanzar vw-124
у которой максималка-1600 ватт и номиналкой-800 ватт.
С помощью программы найденной в инете высчитал объём в литрах и размеры короба.На следующий день купил лист фанеры толщиной 28мм, 200саморезов по дереву длинной 5,5 см и жидкие гвозди. А потом купил 3 метра карпета два балона с клеем и 12 листов шумки М4.
После того как собрал короб ждал ещё 3 недели пока привезут усилитель. Не дождавшись усилитель мне пришлось купить менее мощный. revolt rs 600.2 номинальной мощностью всего 600 ватт

www.drive2.ru

Чертежи коробов для сабвуферов

Короб для сабвуфера JBL CS1214

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 28.3 л.

Короб для сабвуфера Machete M12D4

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 150.0 см2. Частота настройки: 35.0 Гц.

Короб для сабвуфера Ural TT 12

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 55.0 л. Площадь порта: 200.0 см2. Частота настройки: 36.0 Гц.

Короб для сабвуфера Skar DDX-15

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 113.0 л. Площадь порта: 415.0 см2. Частота настройки: 36.0 Гц.

Короб для сабвуфера Sony XS-GTR100L

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 23.8 л. Внутренний диаметр трубы: 72.0 мм Частота настройки: 38.0 Гц.

Короб для сабвуфера Machete M10D2

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 40.0 л. Внутренний диаметр трубы: 100.0 мм Частота настройки: 37.0 Гц.

Короб для сабвуфера Apocalypse DB-SA2715D2

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 100.0 л. Площадь порта: 300.0 см2. Частота настройки: 32.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 12″ T1

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 35.0 л.

subbox.pro

Сабвуфер своими руками, сборка корпуса

В отличие от обычных колонок, которые легко купить в любом магазине, сабвуферы, или низкочастотные колонки, зачастую собираются пользователями самостоятельно. Особенно в том случае, если хочется обеспечить максимально качественное звучание или индивидуальные параметры колонки, влияющие на удобство пользования. Так, часто сабвуферы собираются своими руками для автомобилей – размещаются эти устройства, как правило, в багажном отсеке машины, а багажники у всех авто разные, и подобрать подходящий корпус сабвуфера под определенный салон бывает сложно.

Самодельный сабвуфер в сборке

Собрать сабвуфер не так сложно, как может показаться на первый взгляд. Вся работа будет состоять из всего нескольких шагов: подбор материалов, расчет объема и, собственно, сборка корпуса.

Подготовка к сборке

Прежде чем собирать сабвуфер своими руками, следует досконально разобраться в том, какими характеристиками должна обладать низкочастотная колонка. Главное, чем должен характеризоваться хороший сабвуфер, это:

  • амплитудно-частотная характеристика, максимально приближенная к прямой линии – без заметных проседаний частот в рабочей зоне;
  • высокий КПД, чтобы не тратить энергию впустую;
  • приятное звучание;
  • удобство использования колонки.

Достойные характеристики звука достигаются соблюдением следующих условий:

  • Подбор правильных материалов. Оставим в стороне материалы, из которых изготовлен сам излучатель – конечно, его диффузор может выполняться и из ткани, и из целлюлозы, и из тонкого пластика, но это мало влияет на звук. Важен лишь материал стенок корпуса сабвуфера. Короб может быть сделан из особых сортов пластмассы, но в случае работы своими руками этот вариант недоступен. Придется пользоваться более распространенными материалами – ДВП, ДСП, МДФ или фанерой средней плотности. Они достаточно хорошо поглощают звук, минимально влияя на качество звуковых волн.
  • Шумоизоляция. Чтобы снизить эффект резонанса и отражения звука от стенок корпуса, следует обить стенки мягким материалом – синтепоном, ватой или поролоном.
  • Форма корпуса. Нельзя делать сабвуфер шарообразным, но и куб или параллелепипед – тоже плохой вариант. Как минимум задняя стенка должна быть скошена, чтобы минимизировать резонансный эффект звуковых волн. Впрочем, это не так важно – можно сделать и нестандартную форму корпуса, чтобы, например, удобно разместить сабвуфер в багажнике. Главное – иметь внутреннюю камеру нужно формы и объема.
  • Расчет объема. Для этого применяются специальные программы, симулирующие АЧХ колонки на основании известных параметров излучателя. Подробнее о расчете короба можно прочитать в этой статье.

Таким образом, подготовка к сборке корпуса будет заключаться в следующем: находим достаточное количество нужного материала для ящика, соответствующий инструмент (пила, лобзик, дрель, клей) и скачиваем программу для расчета объема ящика.

Корпус сабвуфера на саморезах

Расчет корпуса производить, на самом деле, совсем не обязательно. Хороший сабвуфер можно собрать и наугад – тем более, рекомендуемый объем корпуса, как правило, указывается в инструкции к используемому динамику. Но если хочется получить максимально качественный звук, следует воспользоваться специальной программой для расчета чистого объема ящика низкочастотной колонки.

Технология сборки корпуса для сабвуфера

Все этапы сборки должны выполняться аккуратно, поэтому не забывайте все внимательно отмерять и пользоваться угольником для соблюдения прямоты углов. Все стыки должны быть герметичны. Скреплять детали корпуса можно только после тщательной примерки.

Итак, сборка корпуса состоит из следующих технологических этапов:

  1. На подготовленных плитах прессованной древесины размечаются будущие стенки корпуса. К слову, в качестве материала можно использовать разный мусор – например, разломать старый шкаф или комод и использовать его стенки. На том листе, из которого будет выпиливаться передняя стенка, следует наметить круг для отверстия под динамик, а также расчертить порт фазоинвертора, если он планируется. На задней стенке не забудьте определить место под интерфейсы подключения.
  2. Аккуратно вырезайте элементы конструкции. Если используются заранее окрашенные, полированные или покрытые лаком листы древесины, распиливать их следует отделанной стороной кверху, чтобы не испортить покрытие.
  3. Детали соединяются друг с другом. Для этого можно воспользоваться либо клеем, либо обычными саморезами, или же объединить оба вида крепежа для надежности. Главное – соблюсти герметичность. Стенки корпуса, как правило, весьма тонкие, поэтому шурупы нужно вкручивать с особой осторожностью – под идеально прямым углом.
  4. Чтобы стыки деталей получились идеально герметичными, между ними можно проложить слой войлока с клеем. Или же просто заполнить щели силиконом.
  5. Стенки корпуса обклеиваются шумоизоляционным материалом.
  6. Фазоинвертор заранее рассчитанной длины вставляется в предназначенное для него отверстие. Помните о герметичности.
  7. Вставляется и подключается динамический излучатель.

В конце работы корпус можно отделать любым способом – покрасить, покрыть лаком или обить тканью. Останется только соединить его с усилителем и источником звука – и можно наслаждаться качественным звуком.

Корпус сабвуфера, обитый тканью

Таким образом, собрать качественный сабвуфер своими руками – несложная задача даже для человека, не имеющего богатого опыта работы с акустическими устройствами. Главное – в точности соблюдать последовательность действий и внимательно производить все операции.

Сабвуфер своими руками: видео

Другие статьи раздела Сабвуферы

Сабвуфер – это важная часть любой полноценной акустической системы. В некоторых случаях низкочастотную…  16429

При покупке сабвуфера нередко возникает вопрос, нужен ли к нему усилитель и почему вокруг столько…  5824

Сабвуфером называют акустическую систему, которая воспроизводит низкочастотные звуки. Приблизительный…  7734

чертежи, схемы и специфические особенности

Короб для сабвуфера — очень сложное устройство. Для проектирования и создания корпусов требуются особые знания по геометрии звука. В помощь дизайнерам создали специальные программы для расчета оптимальной геометрии и количества звукопоглощающего материала.

Программы для расчета геометрии звука

Чтобы создать замечательную звуковую систему, необходимо учитывать все факторы. Это связано с тем, что проектирование короба для сабвуфера — это и наука, и искусство. Для создания наиболее эффективных колонок есть несколько лучших программ, которые могут гарантировать максимальную производительность и уникальный дизайн:

  1. Woofer Box and Circuit Designer.
  2. Subwoofer Design Toolbox.
  3. AJHorn 6.
  4. Boxnotes.
  5. WinISD.

Параметры расчета и единицы измерения

Перед тем как рассчитать короб для сабвуфера, пользователь выбирает программу и систему единиц. Все программы, которые выпущены после 2017 года, поддерживают метрические единицы. Они легко сравнивают параметры различных конструкций блоков визуально на одном графике. Распечатки с частотным откликом могут быть в цвете или с символами, позволяющими улучшить читаемость с помощью черно-белых принтеров.

Инструмент для проектирования корпусов помогает создавать прямоугольные и клиновидные коробки, вычислять объемы сборных коробок. Можно рассчитать объем ящика из размера монтажных окон, или любую форму, введя необходимый объем корпуса.

Инструмент создания коробки

Woofer Box and Circuit Designer представляет собой усовершенствованный инструмент для создания корпусов сабвуфера с использованием MS Excel. В программе заложена сложная математическая модель, которая может имитировать результаты герметизации, вентиляции или пассивности радиатора. Она также имеет специальные фильтры, которые позволяют моделировать очень широкий диапазон форм.

Цель этой программы — предоставить инструменты, необходимые для разработки сабвуфера, с использованием широкого спектра доступных пластинчатых усилителей, кроссоверов, цифровых процессоров и эквалайзеров. Перед тем как рассчитать короб для сабвуфера, в программу импортируют звуковую кривую отзвука комнаты, которая сохраняется как файл из любого другого программного обеспечения, и будет учитывать импортированные данные в выходных результатах.

Отображаются графики, показывающие частотную характеристику, фазу, импеданс, максимальный выход, чувствительность 2.83 В, функцию передачи фильтра, скорость вентиляции, групповую задержку (фильтр, драйвер и систему) и импульсную реакцию. Все вычисления и графики включают эффекты от выбранных фильтров.

Моделирование корпусов AJHorn 6

Благодаря своей модульной конструкции AJHorn предлагает моделирование различных типов коробов для сабвуфера с одним и тем же алгоритмом расчета. Это интересно, поскольку теория расчета рупоров не ограничивается одним типом корпусов. Идеальное решение акустических условий, где включены пограничные случаи — линия передачи, бас-рефлекс, полосы пропускания и закрытые типы корпусов.

Соответствующие проекты AJHorn (hrn-файлы) можно найти в каталоге установки AJHorn, они предусматривают конструкции:

  1. Фронтальный рупор. Frontloaded Horn представляет собой ситуацию, в которой передняя часть драйвера создает акустическую силу вместе с рупором. Задняя часть драйвера излучает звук в закрытой или вентилируемой камере (RC) с объемом VRC. Длина закрытой задней камеры с достаточным демпфированием не влияет на результат моделирования.
  2. Задний рупор. Разница между загрузкой и фронтальным рупором — это отброшенная задняя камера. Драйвер излучает звук прямо над конусом. Благодаря этой возможности моделирования старые конструкции (классические задние рожки) могут быть улучшены, если еще имеется неиспользуемая область. Эта функция позволяет имитировать и оптимизировать устройство с AJHorn.

Boxnotes для подбора портов

Это бесплатное программное обеспечение — в помощь для определения фактических размеров корпуса. Особенности текущей версии V3.1:

  1. Учитывает дополнительный объем, потребляемый портами, креплениями и драйверами.
  2. Проверяет минимальные размеры, необходимые для размещения драйвера.
  3. Наличие зрительного эффекта изменения параметров порта.
  4. Стоп-резонанс, настройка размеров, чтобы свести к минимуму его влияние.
  5. Дополнительное разрешение на обрезку с помощью маршрутизатора.
  6. Сохранение работы файлов проектов в блокнотах, включая комментарии.
  7. Чертежи коробов для сабвуфера выполнены в доступной размерности.
  8. Поддерживает как дюймовые, так и метрические измерения.
  9. Создает текстовый отчет, содержащий выбор информации пользователя.

BassBox Pro для проектирования динамиков

Это современная утилита для проектирования короба для сабвуфера, лучшая программа корпусов усилителей. Она применяется во всем мире профессионалами, любителями, дизайнерами акустических систем для создания корпусов мирового класса. Программа универсальна и используется для создания динамиков самых разных назначений, включая домашний Hi-Fi-кинотеатр, личное авто или автофургон, профессиональное усиление звука, записывающее студийное оборудование, сценические мониторы и т. д.

Преимущества:

  1. Простота изучения и использования.
  2. Множество функций, которые делают его легким в освоении и применении.
  3. Пошаговое и красивое печатное руководство на 364 страницах.
  4. Мастер проектирования, чтобы помочь новым пользователям быстро создать динамик.
  5. Процесс создания может начинаться либо с драйвера, либо с короба, а затем будет проходить через BassBox Pro, поскольку запрашивает информацию в упорядоченной прогрессии.
  6. Главное окно, изменяемое по размеру, включает в себя сводку всех открытых конструкций.
  7. Одновременно можно открыть до десяти проектов.
  8. BassBox Pro имеет самую большую в мире базу драйверов! Пользователи могут добавлять, редактировать или удалять драйверы, и поиск базы данных может быть неограничен.
  9. Доступны две разные формы коробов.
  10. Акустические свойства принимают два разных типа данных. Их можно вводить вручную или импортировать из нескольких популярных измерительных систем (B & K, CLIO, IMP, LMS, JBL / SIA Smaart, MLSSA, Sample Champion и TEF-20).
  11. Акустические данные добавляются к соответствующим графикам для повышения их точности при изготовлении короба для сабвуфера.
  12. Производительность обеспечивает девять графиков для оценки производительности конструкции динамиков.

WinISD проектирования звука онлайн

Отличное бесплатное программное обеспечение для проектирования динамиков, предназначенное для платформы Windows. Предлагает широкий спектр функций, благодаря этому пользователям легко и просто создать вентилируемые, полосовые, а также закрытые корпуса, которые будут воспроизводить качественные звуки. Драйвера имеют разные спецификации, требующие изменений в дизайне коробки или порта.

Использование WinISD Pro является относительно простым способом обеспечения оптимального расположения шкафа для конкретного используемого сабвуфера. Эта программа для расчета короба сабвуфера потребует компьютер, который может запускать WinISD. Имеет базу данных домашних кинотеатров по спецификациям T-S. Моделируемый драйвер действует линейно, при умеренной и высокой SPL.

Пример чертежа простейшего расчетного усилителя.

Инструмент дизайна MFR Engineering

Subwoofer Design Toolbox — простая в использовании, но мощная программа для проектирования сабвуферов. Удобный интерфейс вкладки позволяет выбирать дизайн коробки, порта, корпуса и инструменты выбора сабвуфера. Она работает в Windows XP, Vista, Windows 7, 8, 8.1 и 10. Инструмент дизайна позволяет создавать герметичные, портированные и полосовые короба. Он также включает в себя «свободное эфирное» моделирование для приложений с автозвуком.

Пользователю несложно будет определить, какой короб для сабвуфера нужен, надо просто ввести параметры драйвера, тип корпуса и объем блока. Для портированных конструкций программа будет рекомендовать частоту портов, или можно выбрать свой порт. Пропуск полосы пропускания проще, чем когда-либо прежде. После выбора громкости — частота портов автоматически оптимизируется. Сабвуфер Design Toolbox полностью поддерживает метрические измерения.

Функция автоответчика позволяет увидеть эффект от работы сабмастера в широком диапазоне размеров. Для домашних сабвуферов или кабриолетов можно выбрать 2Д настройку. В противном случае можно выбирать настройку, которая наиболее точно описывает автомобиль. С помощью Subwoofer Design Toolbox легко сравнивать частотные характеристики различных конструкций блоков на одном графике. Используя курсор, можно точно определить точки частоты и их размеры.

Советы по монтажу сабвуферов

Перед установкой громкоговорителя в короб для сабвуфера важно знать импеданс, чтобы громкоговоритель мог правильно подключаться к усилителю. Большинство усилителей имеют отдельные положительные подключения для каждого из сопротивлений, в то время как отрицательное соединение является общим.

Неправильное подключение динамика к усилителю, наоборот, уменьшит объем звука.

У закрытых громкоговорителей обычно размеры короба для сабвуфера позволяют создать изоляцию внутри, чтобы поглощать звук с задней стороны динамика. Если корпус не оснащен изоляцией, может быть использована изоляция из стекловолокна.

Динамики, которые используются с герметичными корпусами, должны быть запечатаны в корпусе. Ни в коем случае это не должно выполняться с применением силикона или любой другой жидкостью, гелем или клеем. Простую, но очень эффективную прокладку можно изготовить с использованием пенного материала, например, для дверей и окон.

Перед тем как сделать короб для сабвуфера, нужно усилить крепление к корпусу и лучше установить T-образные стойки. Корпус сабвуфера должен быть очень надежно закреплен в автомобиле. Сабвуфер и корпус могут весить 20 кг и более. При столкновении при 60 км/час или при быстром торможении с этой скоростью, такое устройство может оказать до 500 кг давления. Этого вполне достаточно, чтобы нанести серьезные увечья пассажирам.

Хорошее электрическое соединение имеет значение для поддержания работоспособности системы. Самый лучший и надежный способ подключения проводов — это пайка.

Короб под сабвуфер чертежи | Домострой

Короб для сабвуфера JBL CS1214

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 28.3 л.

Короб для сабвуфера Machete M12D4

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 50.0 л. Площадь порта: 150.0 см 2 . Частота настройки: 35.0 Гц.

Короб для сабвуфера Ural TT 12

Фазоинверторный для сабвуфера 12 дюймов | Щель (передняя панель)
Чистый внутренний объем: 55.0 л. Площадь порта: 200.0 см 2 . Частота настройки: 36.0 Гц.

Короб для сабвуфера Skar DDX-15

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 113.0 л. Площадь порта: 415.0 см 2 . Частота настройки: 36.0 Гц.

Короб для сабвуфера Sony XS-GTR100L

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 23.8 л. Внутренний диаметр трубы: 72.0 мм Частота настройки: 38.0 Гц.

Короб для сабвуфера Machete M10D2

Фазоинверторный для сабвуфера 10 дюймов | Труба (боковая панель)
Чистый внутренний объем: 40.0 л. Внутренний диаметр трубы: 100.0 мм Частота настройки: 37.0 Гц.

Короб для сабвуфера Apocalypse DB-SA2715D2

Фазоинверторный для сабвуфера 15 дюймов | Щель (передняя панель)
Чистый внутренний объем: 100.0 л. Площадь порта: 300.0 см 2 . Частота настройки: 32.0 Гц.

Короб для сабвуфера Rockford Fosgate Power 12″ T1

Закрытый ящик для сабвуфера 12 дюймов
Чистый внутренний объем: 35.0 л.

© 2019 — Программа для расчета короба сабвуфера. Вся информация, представленная на данном веб-сайте предназначена для свободного просмотра неограниченного круга лиц. Разрешается использование материалов (распечатывание, копирование) при условии указания ссылки на источник. Вопросы и замечания принимаются на [email protected]

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях правильного функционирования и улучшения сервиса.

Расчет чертежей коробов для сабвуфера | Автозвук

✅ Расчет коробов ЗЯ, ЧВ, Рупор, ФИ(труба, щель, ЭКСПО), БП4 .

✅ Изготовление коробов (Доставка по РФ 🇷🇺 )

✅ Изготавливаем качественные раскрывы (ФИ портов) нужной вам длинны:
Показать полностью…
110мм , 160мм, 200мм, 250мм.
Все размеры труб в наличии.

✅ Замер звукового давления.

Консультацию вы сможете получить в нашей группе 🔊 Sound Box 🔊 или в ЛС .

+7 953 49 90 888 (WhatsApp),
Валиев Инвир( https://vk.com/bassnktm )

Расчет чертежей коробов для сабвуфера | Автозвук запись закреплена

Чертеж короба для сабвуфера в ДЕНЬ ОБРАЩЕНИЯ.

Чертеж короба под сабвуфер любого размера и модели!

— Не нравится как играет твой сабвуфер?
Показать полностью…
— Не влезает короб в машину? —
— Есть сабвуфер, а чертежа короба нет и не знаешь где взять?

Расчитаем для вас ЧЕРТЕЖ короба(ящика), изготовим трубы с раскрывом любого диаметра и длины.

Пишите нам сейчас и мы поможем тебе получить мощный басс в твоей машине!

Расчет можно получить здесь :

Сообщения группы
— https://vk.com/write-92013170

В лс
— https://vk.com/bassnktm

Электронная заявка на расчет
— https://vk.com/subwooferbox?w=app5708398_-92013170

Стоит выбрать именно нас? Да!

Мы помогли получить качественный и мощный бас не одной сотни людей и они отблагодарили нас своими отзывами.
— https://vk.cc/4gWUJb — ЧИТАТЬ ТУТ !!

  • Записи сообщества
  • Поиск
Расчет чертежей коробов для сабвуфера | Автозвук запись закреплена
Расчет чертежей коробов для сабвуфера | Автозвук запись закреплена

Ремонт сабвуферов от Sound Box.

Вернули к жизни хороших динамика, слабое место его с завода это катушка

— MACHETE M15DD2 SPORT

Сделано:
Замена катушки

Расчет чертежей коробов для сабвуфера | Автозвук запись закреплена

Отзыв чемпиона сезона 2019 по формату BTL


Класс
— Дебют
— 500 ватт усилитель (по заявке производителя)
— Динамик ценой до 7500 руб (В данном случае DD512)
Показать полностью…

Друзья, хочу рассказать о своей истории и поделиться результатом! Обратился я за помощью к Инвир Валиев в начале года, не просто расчёт ящика сделать или короб скрутить! А о глобальной для меня проблеме, имея не стандартный авто и практически при нулевой практики, хотелось выступать и показывать результаты на соревнованиях по Автозвуку! Человек полностью выслушал, объяснил, и посоветовал с чего нужно начать. ( бесплатно абсолютно, хотя в 99% люди общаются на знающие темы только платно) На том этапе, это казалось очень сложно и дорого. ( покупка датчика, приборов и т.д) Думаю, он в одно время подумал что я перегорел и пропал 🙂 мол , что очередной хотельщик 🙂 , но спустя время когда получилось все приобрести. Я снова объявился уже с конкретным предложением, прошло уже половина сезона, но я был готов пилить! И за пол месяца, появились первые 146+дб с 1к и одной 12хи номиналом 300вт. Глаза горели кровь кипела. Я захотел спустится в номиницаю 500Вт. Первый оф рез 142, ровно через неделю оф рез 143,41 и на финале оф рез 145,45. Тем самым стал Чемпионом сезона 2019 по формату BTL. Все благодаря советам, подсказкам и направлению Инвир Валиев и конечно собственному упорству и мотивации. Человек смог удалённо около 2500т км помочь разобраться в этом не легком деле ! Ему хочу сказать огромное спасибо!

Надоело слушать противное звучание своих старых колонок, которые совершенно не отображают качество? Тогда задумайтесь надо ли вам они вообще. Для меломанов это совершенно неподходящий вариант. Если вы такой, тогда нужен сабвуфер. Его необязательно покупать, попробуйте для начала сделать короб для сабвуфера своими руками.

Для начала сходим в магазин за некоторыми деталями, которые стоят не столь дорого. Если увидели НЧ динамик, то это отличный вариант. С него и начнем. В диаметре динамик приблизительно 25 сантиментов, а мощность колоссальная – более 300 Ватт.

Придя домой, стоит заняться расчетом параметров самого буфера, то есть его коробки. Для удобства и четкости используйте уже проверенные программы, такие как DLSBox2000, JBL-Speakershop или WinISD. Эта процедура увлекательная и может занять много времени.

Для 25 сантиметров и данной мощности получилось так, что корпус должен быть приблизительно 450х350х350 мм. Если говорить о вместительности, то она более 35 литров. По расчетам эффективность оформления для динамика (ФИ) — 76%, фазоинвертор — 750х100 мм. Приступим к чертежу коробки и к непосредственной ее сборке.

Сначала определимся с материалом, из которого будут сделаны стенки короба для сабвуфера. Желательно выбрать надежное ДВП и его толщина должна быть не менее 2 сантиметров. Стенки между собой соединяем при помощи шурупов размером 5 см, которые предварительно нужно смазать для надежности герметикой, которая не имеет цвета, а, значит, не испортит внешний вид. Теперь в местах скрепления нужно все тщательно промазать обычным клеем, всем известным ПВА. Его можно наносить побольше, для надежности и долговечности будущего сабвуфера.

Приступаем к внешнему оформлению. Чтобы поверхность была гладкой и приятной ее стоит прошпатлевать. Для этого подойдет как машинная шпатлевка, так и обычная. Но сделать ее можно и самостоятельно. Для этого соединяем между собой остатки ДВП и клей ПВА, мешаем до загустения, получиться что-то похожее на майонез.

Далее понадобиться наждачная бумага. Поверхность делаем гладкой, отшлифованной. Так как шпаклевка может положиться не совсем ровно или неровно прибиты сами стенки, то здесь нужно воспользоваться уровнем. Если неровности не убрать и не вывести под уровень, дальше они будут видны и сабвуфер, сделанный своими руками, будет неаккуратным.

А дальше ювелирная работа, делаем отверстия под розетку, провод, фазоинвертор и ручки-карманы. Для этого можно использовать разные приспособления, дрель, пилку, ну а лучше всего фрезер.

Далее, берем самоклеящуюся пленку по своему вкусу, они бывают разные. Клеиться она на корпус очень хорошо, без лишних трудностей. На корпус ложем ткать, а потом проходим ее утюгом, чтобы пленка приклеилась.

Короб для сабвуфера своими руками готов! Но для того, чтобы звук был не слишком режущим и жестким, подчеркивал приятный бас, желательно внутри наклеить мягкий поролон, около 2 сантиметров. Также внутрь можно положить небольшой мешочек с мягкой, неплотной ватой.

Подключаем и наслаждаемся приятным звучанием любимой музыки. Быстро, экономно и качественно! Сабвуфер своими руками чрезвычайно легко и просто сделать.

Чертежи короба для сабвуфера своими руками

Короб для сабвуфера своими руками видео

Делаем качественный сабвуфер для автомобиля своими руками

Сабвуфер представляет собой отдельно установленную акустическую систему, которая предназначается для воспроизведения низкочастотных звуковых волн в диапазоне 20-120 Гц. Он звучит только на низких частотах, когда основная акустическая система только на высоких и средних. Низкочастотный звук нераспознаваем человеческим ухом, поэтому его можно монтировать в любом месте салона автомобиля. Самостоятельное изготовление сабвуфера – занятие вполне несложное. Начинать необходимо с покупки динамиков.

Виды сабвуферов

Выделяют пассивные и активные сабвуферы.

Пассивный сабвуфер представляет собой корпус с вмонтированным в него динамиком. Для корректной работы сабвуфера такого типа необходим внешний усилитель с достаточной мощностью.

Активный сабвуфер идёт с уже встроенным в него собственным усилителем низкой частоты с возможностью регулирования громкости. Многие активные сабвуферы имеют также регуляторы басов и обрезания высоких звуковых частот. Это необходимо, чтобы звук с сабвуфера согласовывался с акустической системой. Самый существенный недостаток такого вида сабвуферов – это его высокая цена.

Интересно знать! В 1998 году российские мастера компании «Автолюкс» создали «Блюзмобиль» из Nissan Terrano II. Его оборудовали четырьмя усилителями, шестью динамиками и девятью сабвуферами, совокупным звуковым давлением в 147 дБ. За этим монстром закреплён официальный рекорд в 135,9 дБ. Но и этого вполне достаточно, чтобы прочувствовать, как ваши внутренние органы «гуляют» по телу.

Выбираем динамики для сабвуфера

Как правило, в сабвуферах используются динамики следующих размеров:

Шестидюймовые динамики, используемые как дополнительные источники средних басовых частот.

Восьмидюймовые динамики, используемые для получения фронтальных басов.

Десятидюймовые динамики отлично раскрывают свой потенциал в закрытом корпусе объёмом 15-20 литров. Таким образом получается хороший сабвуфер компактных размеров с оптимальным звуковым давлением.

Двенадцатидюймовые динамики являются оптимальными для корпусов от 25 до 35 литров. Это, пожалуй, наиболее оптимальный вариант.

Пятнадцатидюймовые динамики зачастую используются на соревнованиях по звуковому давлению SPL. Они встраиваются только в корпуса от 60 до 90 литров, а такой аппарат поместится не в каждый автомобиль.

Основа разности сопротивлений в катушке звука действует по принципу: чем меньшим сопротивлением нагрузки обладает усилитель, тем выше у него мощность. Нагрузка в 1-2 Ом приводит к ухудшению качества звучания. Рекомендуется выбирать вдвое большую нагрузку в 2-4 Ом.

Ни специалисты, ни любители пока не сошлись в едином мнении относительно мощностных характеристик динамиков. Но что можно с уверенностью подтвердить, так это необходимость в выборе динамика, превосходящего по мощности усилитель. Никакая аудиосистема не приспособлена к длительной работе на пиковых мощностях. Это ведёт к повышению нелинейных искажений и сильному занижению качества воспроизводимых звуковых сигналов. Поэтому следует придерживаться некого баланса.

Это интересно! Самый дорогой из существующих ламповых усилителей продаётся до сих пор в Москве. Это Audio Note Ongaku, и его стоимость составляет $39,9 тыс.

Выбираем параметры динамика

Теперь пришло время к созданию виртуальной модели самодельного сабвуфера. Проект будущего ящика лучше проводить программой WinISD 0.44, но для этого потребуются некоторые характеристики динамика, а точнее параметров Тиля-Смолла:

Qts — добротность динамика;

Fs — резонансная частота в открытом пространстве;

Vas — эквивалентный объем.

С параметром Fs у вас проблем не будет. Для ГДН35 Fs будет 38 Гц, для ГДН50 — 40 Гц, а для ГДН75 равен 25-35 Гц. Если динамик фирменный и заграничного производства, то его параметры с лёгкостью можно найти в базе данных WinISD 0.44.

При расчёте корпуса ящика сабвуфера самым важным параметром является Qts. Данный параметр определяет отношение передаточной функции динамика частоты Fs к передаточной функции на тех частотах, АЧХ которых является горизонтальной. Если сказать иначе, на частотах, что выше Fs, Qts определяет эффективность динамика на резонансной частоте. Проблема лишь в том, что низкочастотные динамики, например, стандарта ГДН, производятся в различных местах, да и параметры сильно разнятся у разных производителей.

При расчёте ящика для сабвуфера необходимо взять во внимание все возможные вариации значений Qts и добавить отходные варианты. Во многих источниках указываются такие параметры:

• 35ГДН-1-8 Qts = 0,4;

• 35ГДН-1-4 Qts = 1±0,5;

• 50ГДН-42Д Qts = 1±0,5;

• 75ГДН-1-4 Qts = 0,2-0,5.

Vas — не является особо важным параметром, который влияет на расчёты. Его можно считать равным следующим:

• ГДН35 — 40-50 л.;

• ГДН50 — 90 л.;

• ГДН75 — 80 л.

Проектирование ящика для сабвуфера с помощью ПО

Следующий этап изготовления сабвуфера своими руками заключается в выборе типа ящика. При помощи программы можно создать проекты четырёх видов ящиков:

• закрытый ящик;

• фазоинвертор;

• бандпас 4-го порядка;

• бандпас 6-го порядка.

У каждого динамика имеются свои как положительные, так и отрицательные стороны. Выбор ящика, по большей степени, следует осуществлять отталкиваясь от самого выбранного динамика. Какой именно ящик подойдёт к динамику лучшего всего, поможет разобраться программа.

Прежде чем создавать проект ящика сабвуфера, нужно смоделировать динамик с параметрами, заложенными в базу данных. Нажмите «New», затем выберете «Own drivers», после чего снова «New», и загрузите свои параметры. Потом подтвердите – «ОК» и закройте – «Close». После создавайте проект на основе этого динамика. Повторите процедуру несколько раз с использованием различных видов ящиков.

Проектирование заключается в варьировании размеров ящиков и настройке частоты фазоинверторов. Программа реагирует на изменения, которые вы вносите, и меняет график звучания в реальном времени в зависимости от частоты. Для настройки частоты фазоинвертора изменяется длина труб и их диаметр. Следите, чтобы размер труб не получился слишком большим, об этом просигнализирует поле Vent mach, которое озарится красным. Идеальным считается тот график, что пересекает линию в -3 дБ на частоте 25-35 Гц, а далее проходит по линии в 0 дБ и спадает до 150-200 Гц. Далее проектирование будет заключено в поиске возможных отклонений.

Виды конструкции короба

Выделяют четыре наиболее популярных вида ящиков для сабвуфера. Конструктивные особенности коробов напрямую влияют на качество звука, получаемого на выходе. Далее вкратце расскажем о них:

Закрытый ящик является самым простым вариантом в моделировании и изготовлении. По сути его название и выражает его суть. Динамик сабвуфера помещается в закрытый деревянный корпус, улучшающий его акустические характеристики. Не составит труда сделать такой корпус, но вот КПД у него самый низкий из всех представленных.

Бандпас 4-го порядка представляет собой корпус, разделённый на камеры, разные по объёму. В одну из них помещён динамик, а в другую воздуховод. Особенность данной конструкции сабвуфера заключается в возможности ограничения частот, воспроизводимых диффузором.

Бандпас 6-го порядка отличается от предыдущего только тем, что имеет ещё один дополнительный воздуховод. Данный тип конструкции – наиболее сложный в проектировании и создании, зато имеет максимальный уровень КПД.

Фазоинвертор – корпус с вмонтированной в него трубкой, выводящей воздух. За счёт этой трубки дополнительно исходит звук от задней части сабвуфера. По качеству звуковых характеристик и сложности изготовления данный тип можно поставить между «ЗЯ» и «Бандпасом».

Чертежи корпуса сабвуфера

Для примера разберём схему. В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Объём конструкции под него должен составлять 40-50 литров. Рассчитать корпус под сабвуфер не представляет сложности. Вот примерная схема для этого. Только обратите внимание на минимальное расстояние от динамика до стенок ящика. Оно, как весь объём конструкции, просчитывается по внутренней поверхности.

Выбор материала и требуемые инструменты

Необходимые материалы, для создания корпуса сабвуфера:

• Динамики, выбирая которые, необходимо знать отличие в их характеристиках. Обычно в инструкции или на коробке обозначается рекомендуемое оформление именно для данного динамика.

• Лист фанеры, ДВП, ДСП. Количество необходимо просчитать, исходя из размеров будущего корпуса.

• Акустический терминал. Необязательный элемент. Можно просто просверлить пару отверстий, через которые вывести наружу провода из динамика.

• Акустический кабель.

• Герметик либо ПВА.

• Саморезы для дерева.

• Эпоксидная смола.

• Лак либо краска.

• Клей для карпета. Удобен тот, что в баллончике.

• Для фазоинверторного корпуса необходим туннель подходящего размера. Если вы не найдёте нужного в продаже, тогда в магазине строительных материалов приобретите трубу нужного материала. Подойдёт пластиковая, картонная и даже металлическая.

Необходимые инструменты, для создания корпуса сабвуфера:

• Лобзик.

• Шуруповёрт, если нет – отвёртка.

• Рулетка.

• Карандаш или маркер.

• Карпет или другой материал для наружной обтяжки корпуса.

• Ножницы.

Этапы изготовления корпуса

1. Вырежьте стенки корпуса относительно его размеров. Вырезать необходимо, соблюдая размеры, тщательно вымеряя. При сборке щели должны быть минимальные, в идеале части корпуса должны прилегать максимально плотно друг к другу.

2. Промажьте стыки стенок герметиком и соедините их вместе. Закрепите далее их саморезами с шагом в пять сантиметров.

3. Повторно промажьте стыки как снаружи, так и внутри. Не допускайте даже малейших дырочек, так как через них будет слышаться свист при работе сабвуфера.

4. Вырежьте в удобном месте отверстие для акустического терминала.

5. Вырежьте лобзиком отверстие для динамика.

6. Если ящик предусмотрен под фазоинверторный сабвуфер, тогда в соответствующее отверстие на эпоксидную смолу садится соответствующий порт.

7. Для защиты корпуса от влаги, его необходимо покрыть лаком либо краской.

8. Обтяните корпус карпетом или другим материалом, оставляя отверстия под динамик, порт и терминал.

9. Поставьте терминал на своё место и закрепите его саморезами, дополнительно промажьте эпоксидкой.

10. Закрепите на клеммы провода внутри терминала. Второй стороной провода подсоедините к клеммам на динамике. Провода не должны провисать. Длины должно хватать именно для подсоединения.

11. Смонтируйте динамик на место. Стык между динамиком и ящиком уплотните прокладкой. Если такая не шла в комплекте с динамиком, можно использовать поролон или оконный уплотнитель.

12. Закрепите динамик к корпусу саморезами, которые шли с ним в комплекте или любыми другими подходящими.

Изготовление корпуса

Теперь подробнее поговорим о том, как самостоятельно изготовить сабвуфер и монтировать его на автомобиль. Наиболее удобная и универсальная форма корпуса – это немного усечённая пирамида. Так как у большинства автомобилей в стандартном положении заднее сиденье располагается под наклоном в 23 градуса, поэтому задняя стенка сабвуфера наклонена под таким же углом. После определения необходимого пространства, рассчитайте размер корпуса и нарисуйте чертёж корпуса будущего деревянного корпуса.

Закрытый ящик

Переднюю стенку лучше изготовить из ДСП толщиной 23 мм, боковую – 20 мм. Выпилите из материала стенки по размерам, что в чертеже, а затем соберите корпус. Все соединения лучше смазать клеем и закрепить саморезами. Отверстия под них лучше высверлить в 3 мм, а под головки лучше взять сверло диаметром в 1 см. Далее на боковой стороне циркулем сделайте разметку под будущий акустический терминал. Вырежьте их электролобзиком. Терминал под высоким давлением может издавать лишние звуки. Во избежание этого экранируйте его маленькой коробочкой, затем промажьте соединения клеем и закрепите саморезами. Рубанком срежьте все лишние выступы.

Спереди аналогичным способом разметьте и вырежьте отверстие под динамик. Для защиты от влаги пропитайте корпус нитролаком. Также его можно нанести на внутренний торец передней панели. Для большей привлекательности и практичности корпус можно снаружи оклеить карпетом. Клеится он на тот же нитролак. Присоедините динамик к акустическому терминалу и прикрепите их корпусу.

Фазоинвертор

Корпуса для данного типа сабвуферов достаточно громоздкие. Такой сабвуфер сложно рассчитать и настроить, но такой самодельный элемент автомобильной акустической системы имеет более высокий КПД, чем предыдущий вариант. В данном случае параметры также просчитываются при помощи специального программного обеспечения. Сборка корпуса проводится, как в предыдущем варианте, только его необходимо также тщательно отшлифовать. Далее вырежьте отверстия под фазоинвертор, ручки-карманы и розетку. Установите все крепления и хорошо их проверьте. Корпус можно обтянуть кожей.

Бандпас 4-го порядка

За изготовление корпуса для данного типа сабвуфера стоит браться тем, кто имеет опыт в проведении просчётов, ведь его сложно рассчитать и легко ошибиться в размерах. Зато бандпас выдаёт замечательный звук и имеет хороший КПД. Кроме этого, он хорошо защищён от внешних механических повреждений, так как полностью спрятан в корпус. Расчеты проводятся также при помощи компьютерного ПО, но не только всего корпуса целиком, но и каждой из камер отдельно. Когда будете выпиливать детали, придерживайтесь как можно точнее всех размеров.

Конструкция собирается, как и в предыдущих вариантах. Перегородка с динамиком делается из двух листов ДСП. Изнутри корпус обклеивается шумопоглощающим материалом, ватином, например. Клей наносится небольшими штрихами по всей площади. Нельзя лить много клея во избежание возникновения статических свойств. Можно дополнительно закрепить конструкцию строительным степлером. Припаяйте провода к клемме и динамику. Заднюю камеру необходимо полностью загерметизировать. Наибольшая герметичность достигается благодаря жидким гвоздям и скотчу, наклеенному поверх шва.

Раструб фазоинвертора делается путём нагревания краёв при помощи банки и их расширения. В пропиленное лобзиком в крышке отверстие помещается карпет с фазоинвертором. Соединения промажьте жидкими гвоздями. Крышка с фазоинвертором сзади обклеивается шумопоглощающим материалом. Готовый сабвуфер соберите и обклейте карпетом.

Бандпас 6-го порядка

Это самый сложный в сборке и расчётах сабвуфер. Сюда без основательной подготовки не стоит и подходить. Сравним с предыдущим вариантом, но выдаёт гораздо больший частотный диапазон. КПД и мощность его тяжело рассчитывать даже с помощью имитационных программ. Как правило, все параметры подбираются исключительно по личным предпочтениям.

Конструкция корпуса многим сложнее, чем в предыдущих вариантах. Чтобы соединения вышли значительно прочнее, их выполняют из деревянных брусков, закрепляющихся саморезами. Все детали вырезайте строго по просчитанным размерам. Всё делается далее по технологии, аналогичной с бандпасом четвёртым, только в качестве дополнительного звукоизоляционного материала используйте вату.

Это интересно! Рекордсмен Книги рекордов Гиннеса Тим Стормз воспроизводит ноту соль субконтроктавы на частоте 0.189 Гц. Этот звук настолько низок, что даже сам певец его не может услышать.

Самодельный сабвуфер-стелс

Данный тип сабвуфера максимально спрятан и почти не занимает в багажнике место, поэтому его очень удобно использовать в автомобиле. Он устанавливается обычно в багажнике за задней аркой. Для хорошего динамика требуется корпус в 18 литров, а порой и больше. Корпус можно слегка вынести вовнутрь багажника, а также разместить сабвуфер в нише, которая предназначена для «запаски».

Монтируя сабвуфер-стелс, необходимо его переднюю панель немного выдвинуть и соединить с обивкой багажного отделения. Из гофрированного картона необходимо соорудить форму, склеив его куски малярным скотчем. Соберите каркас усилителя и примерьте оборудование. Далее сделайте облицовочную панель из стеклопластика для усилителей, которые уже установлены на каркасе.

Закройте все промежуточные места между пластиком скотчем и полиэтиленом. Затем всё прикручивается саморезами к коробке корпуса. Гофрированный картон используется в качестве опалубки, для устранения зазоров в корпусе. Для придания более привлекательного внешнего вида необходимо воспользоваться стеклопластиком и шпаклёвкой. Установите сабвуфер в заднее крыло и выровняйте неровности наждаком. Обклейте корпус карпетом и прикрепите динамик.

Подсветка на сабвуфере

Для подсветки сабвуфера можно использовать как светодиоды, так и диодную ленту. У светодиодов имеются два контакта: анодный (А) и катодный (К). Для правильного подключения светодиодов необходимо присоединить контакт А к плюсу на питании, К – к минусу. К Аноду припаиваются резисторы каждого по отдельности светодиода. Заранее определите, как будете крепить светодиоды внутри сабвуфера. Лучше их разместить так, чтобы они держались вместе и крепко. Датчик эквалайзера необходимо располагать от сабвуфера подальше, чтобы он не повредился.

Если в качестве подсветки применять светодиодную ленту, то закрепление диодов заменено монтажом ленты. Это облегчит вам установку, так как они уже тщательно подогнаны друг к другу и хорошо закреплены. Монтировать ленту достаточно просто внутрь сабвуфера на двусторонний скотч. При помощи этого варианта можно варьировать различные дизайнерские решения. Например, кольцо из светодиодов вокруг динамика, яркость и цвет которого можно подобрать как вам угодно.

Каждый автовладелец, который тюнингует свой автомобиль, руководствуется по большей части только своими предпочтениями, вкусом и фантазией. То, что советуют специалисты, принимается, как правило, в качестве рекомендаций. То же самое можно сказать о том, как создавать сабвуферы самостоятельно с дальнейшей их установкой.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Лучший дизайн корпуса сабвуфера для глубоких басов (полное руководство!)

Лучший дизайн корпуса сабвуфера для глубоких басов

Лучший дизайн корпуса сабвуфера для глубоких басов

Музыка известна как природное лекарство от любых болезней и недомоганий. Люди, увлеченные музыкой, знают, как важен каждый бит и каждая мелодия для воздействия на душу слушателя. Малейшие изменения высоты тона или низких частот музыки или песни могут иметь большое значение для создания более атмосферной среды для слушателя.

Именно для этой цели доступны тонны эквалайзеров и настраиваемых динамиков, которые позволяют нам вносить желаемые изменения в нашу любимую музыку и делать ее более приятной для наших чувств. Наиболее часто используемым устройством для этой цели является «Subwoofer Box».

Нет времени? Вот наш выбор!

распродажа Atrend BBox E12D Dual 12-дюймовый герметичный корпус для сабвуфера с ковровым покрытием
  • Pro Tuned 12-дюймовый герметичный корпус для сабвуфера…
  • 1.01 Чистый объем кубических футов Внутреннее воздушное пространство на переводник составляет …
  • Утопленные боковые панели увеличивают конструкцию …
  • Пневматические гвозди для затягивания и удержания …
  • Размеры корпуса Переходник с вырезом : 11,125 ”, монтаж …

«Subwoofer Box» — это, по сути, громкоговоритель, специально разработанный для воспроизведения низких частот, которые обычно не могут быть воспроизведены обычным громкоговорителем. Основная цель этих динамиков — увеличить интенсивность низких частот воспроизводимого звука.

Сабвуфер — это не самостоятельное устройство, а скорее аксессуар к обычному громкоговорителю. Это приспособление, устанавливаемое на обычный динамик, чтобы усилить низкочастотные звуки, издаваемые динамиком, так, чтобы они эффективно передавались через высокочастотный диапазон.

Обычно они работают для звуковых частот в диапазоне от 20 до 200 Гц. Некоторые одобренные THX системы могут работать ниже 80 Гц.

Почему вы должны сделать свой собственный сабвуфер?

Итак, теперь, когда мы знаем, что такое коробка для сабвуфера, возникает вопрос, почему вы должны прилагать все усилия, чтобы сделать свою собственную коробку для сабвуфера?

Ну, для начала, обычный громкоговоритель в принципе неспособен воспроизводить низкочастотные звуки при воспроизведении любой музыки, независимо от того, насколько это дорого и что не указано в характеристиках.Кроме того, динамики сталкиваются с помехами в высокочастотном звуке из-за их неспособности идеально воспроизводить задействованные низкочастотные звуки.

Коробка сабвуфера устраняет эту проблему и особенно усиливает басы музыки. Теперь, когда обычный динамик не воспроизводит низкочастотные звуки, он может идеально воспроизводить высокочастотный звук с максимальной эффективностью.

Кроме того, если у вас есть автомобиль или другое просторное транспортное средство, само собой разумеется, что оно оснащено музыкальной системой.Чтобы улучшить качество звука на выходе этих динамиков, можно использовать блоки сабвуфера, чтобы усилить низкочастотный звук, а также усилить басы.

Корпус сабвуфера отлично подходит для воспроизведения глубоких басов в автомобиле. В частности, 10-дюймовый сабвуфер можно удобно разместить в салоне обычного автомобиля и использовать для прослушивания музыки высокого качества.

Как собрать коробку для сабвуфера в соответствии со спецификациями?

Коробка сабвуфера

очень популярна не только среди любителей музыки, но и среди обычных слушателей, поскольку она улучшает качество звука и обеспечивает более продолжительный эффект.

И вопреки распространенному мнению, очень легко сделать его самостоятельно из дешевых материалов, которые вы можете использовать, и они способны воспроизводить звук с качеством, не уступающим тем, которые производятся некоторыми из самых дорогих и премиальных сабвуферов.

Но на самом деле главная привлекательность создания собственного сабвуфера — это свобода творчества, которую вы получаете при разработке уникального устройства, отражающего ваш стиль.

Какие компоненты необходимы для изготовления вашего собственного блока сабвуфера?

Для создания собственного корпуса сабвуфера требуется не так много сложных инструментов, кроме основных предметов первой необходимости, таких как инструменты для сборки отсека и аудиодрайвер.Драйвер является наиболее важным оборудованием и сильно влияет на звук, воспроизводимый динамиками.

Еще одна серьезная проблема — это объем коробки, которую мы строим. Форма и объем коробки играют важную роль в определении качества производимого звука, и, следовательно, после окончательного определения размеров коробки мы можем проявить творческий подход и разработать ее желаемую форму.

Полный список необходимого оборудования, кроме аудиодрайвера, приведен ниже:

  • Клеммы динамиков для воспроизведения звука.
  • Электронный усилитель для питания блока сабвуфера.
  • Демпфирующий материал для внутренней части ящика. Улучшает акустику. Пена может быть немного дорогой, поэтому для этой цели также можно использовать любые другие материалы, например подушки. Стекловолокно часто используется для изоляции.
  • Для изготовления портового сабвуфера потребуются материалы для изготовления портового сабвуфера. Для этой цели можно эффективно использовать дренажные трубы.
  • Требуются материалы для изготовления контейнера, ящика или цилиндра.Коробки обычно изготавливаются из красок и лаков, а цилиндры — из пенопласта и ткани.

Кроме оборудования, упомянутого выше, вам понадобятся еще несколько рабочих инструментов, которые перечислены ниже.

  • Электродрель
  • Промышленный или плотницкий клей, для работы с деревом
  • 2-дюймовые винты
  • А лобзик
  • Циркулярная пила
  • Клеммная крышка
  • Силиконовый герметик

Определение бюджета коробки сабвуфера

Это очень важно для любого проекта, особенно когда вы строите его самостоятельно, чтобы определить бюджет, потому что, если вы собираетесь потратить непомерные суммы, то действительно не лучшая идея делать все возможное, чтобы построить себе коробку, а не просто покупка одного на рынке.

Бюджет также может отличаться в зависимости от качества проекта, который вы делаете, поэтому очень важно следить за деньгами при завершении проекта.

Основные материалы для изготовления корпуса сабвуфера не такие уж и дорогие, их можно хорошо купить за 30-40 $. Основная стоимость уходит на корпус. Вы также можете приобрести подходящий корпус в Интернете, чтобы снизить стоимость изготовления.

Требуемое время

Базовая архитектура изготовления корпуса сабвуфера очень проста, и время, которое уходит на ее создание, зависит исключительно от вашей производительности и опыта работы с необходимым оборудованием.

Если у вас есть опыт работы с инструментами для деревообработки, вы можете построить базовую архитектуру и хорошо подогнать компоненты в течение одного-полутора часов. Даже если вы не очень разбираетесь в работе с этим оборудованием, весь проект займет не более 4–5 часов.

В чем разница между портированным и запечатанным дополнительным боксом?

Герметичный корпус сабвуфера представляет собой базовую конструкцию и, как и само название, по сути, представляет собой полностью герметичный корпус без розетки.Эти типы ящиков часто страдают от демпфирования из-за герметичного воздуха внутри, и в результате мощность, необходимая для подачи, увеличивается, чтобы преодолеть эффект демпфирования.

С другой стороны, коробка для сабвуфера с отверстиями — это просто коробка для сабвуфера, созданная с отверстием для прохода воздуха и, таким образом, устранения эффекта демпфирования. Это также снижает количество энергии, необходимой для сабвуфера.

Что лучше портированного или герметичного блока сабвуфера?

У обоих дизайнов есть свои плюсы и минусы, и выбор дизайна полностью зависит от пользователя.Для конструкции с герметичной коробкой эффективный размер динамика можно уменьшить, и он требует меньше места. Для конструкции бокса с переносом требуется небольшое количество энергии и отсутствует эффект демпфирования.

Планы конструкции корпуса сабвуфера

Следующим важным шагом при изготовлении корпуса сабвуфера является окончательная доработка конструкции контейнера, будь то коробка или цилиндр. Это может быть сложной задачей для любого, но для этой цели доступны различные бесплатные программы и программы.

Самыми популярными программами для этой цели являются Sonosub для цилиндрической конструкции и WinISD для создания конструкции коробки. Вы можете ввести желаемые требования и параметры в программу, и они покажут наиболее оптимальный дизайн для корпуса сабвуфера, который вы делаете.

После того, как все эти аспекты приняты во внимание, реальная процедура изготовления коробки или цилиндра представляет собой простую технику, в которой для сборки используются общие знания деревообработки. В качестве основного материала можно также использовать картон, но предпочтительнее дерево из-за его лучшей теплоизоляции и акустики.

После того, как мы закончили дизайн и размеры окончательной коробки, мы должны построить необходимую структуру, используя наш основной материал, а затем просто установить клеммы и драйвер. При построении портированной системы необходимо сделать необходимые терминалы.

Определение размеров

Наименьшая глубина коробки

Наименьшая глубина корпуса сабвуфера относится к измерению глубины корпуса спереди назад. Мы должны добавить 2 дополнительных дюйма к полученному размеру, так как основной сабвуфер будет установлен спереди.

Таким образом, необходимо сделать необходимые предположения для изготовления выхода динамика и установки сабвуфера. Это измерение называется наименьшей глубиной сабвуфера.

Минимальная высота и ширина коробки

После определения глубины корпуса следующим важным измерением является определение минимальной высоты и ширины корпуса сабвуфера. Эти измерения важны для определения монтажных размеров сабвуфера и необходимы для определения правильной величины пространства, которое будет занимать коробка.

После завершения всех измерений высоты и ширины корпуса сабвуфера можно рассчитать, можно ли правильно разместить корпус сабвуфера в доступном пространстве.

В раме должно быть достаточно места, чтобы исключить любой эффект демпфирования, возникающий из-за закрытого воздушного пространства. Необходимо внести необходимые изменения, чтобы коробка соответствовала доступному пространству.

Внутренние размеры и объем коробки

Все вышеупомянутые измерения предназначены для определения внешних размеров коробки сабвуфера, но рабочие характеристики коробки не могут быть определены, если не получены внутренние размеры коробки.

Определение внутренних размеров не так уж сложно и просто требует исключения ширины или толщины материала коробки из внешних измерений, чтобы выявить внутренние измерения. Эти значения необходимы для определения объема ящика, который влияет на резонансную частоту полости внутри.

Внутренний объем, полученный в результате расчетов, конвертируется в кубические футы из дюймов для облегчения проверки его совместимости со спецификацией производителя, предоставленной вместе с динамиком и драйвером.Для получения идеального глубокого баса необходимо отрегулировать громкость.

К динамикам прилагается руководство производителя, которое включает все важные измерения, необходимые для получения глубоких басов. Поэтому при сборке корпуса сабвуфера размеры должны быть согласованы со спецификациями для получения наиболее эффективного выхода.

После того, как все внутренние размеры будут окончательно определены, нам нужно добавить ½ дюйма, которые мы оставили в стороне при определении внутренних размеров.Эти ½ дюйма важны для получения окончательных внешних размеров перед переходом к окончательному процессу строительства.

Доработка внешних размеров очень важна, потому что, если мы начнем работать с неправильными размерами, конечный продукт будет ошибочным и в конечном итоге займет больше места, чем предполагалось.

Не только пространство, но и неправильные измерения также повлияют на характеристики сабвуфера, поскольку точные размеры необходимы для определения характера низких частот, воспроизводимых коробкой.

Как определить размер порта для коробки сабвуфера?

Порт, описанный выше, представляет собой просто выпускное отверстие для свободного прохода воздуха, входящего и выходящего из контейнера сабвуфера. Это уменьшает демпфирование из-за герметичного воздуха и улучшает глубину звука.

Порт обычно может быть любого размера и формы, но, поскольку для изготовления портов чаще всего используются трубы, круглая форма является наиболее часто используемым портом в коробках для сабвуферов.

Так же, как и для определения конструкции контейнера сабвуфера, существует множество бесплатных онлайн-инструментов, доступных для расчета необходимого размера и формы порта.Этому программному обеспечению необходимо предоставить необходимые данные, и они дадут наиболее оптимальные результаты.

Вам необходимо собрать следующие данные для определения размеров порта с помощью онлайн-инструмента:

  • Количество используемых драйверов
  • Размер драйвера
  • Объем контейнера
  • Частота настройки
  • Xmax

Программное обеспечение предоставляет нам всю необходимую информацию, такую ​​как размер порта, а также максимальный и минимальный допустимые отклонения и, самое главное, длину используемого вентиляционного отверстия.Для изготовления порта чаще всего используются трубы из ПВХ и дренажные трубы.

Правильное определение размера порта необходимо, потому что порт правильного размера заставит воздух внутри контейнера резонировать со звуком, производимым динамиком, и, как следствие, вывод низких частот будет более усиленным.

Как настроить коробку сабвуфера?

Настройка любого аудиоустройства необходима для получения оптимального звука и улучшения его характеристик.Корпуса сабвуферов предназначены для воспроизведения низкочастотных звуков, поэтому эффективная настройка необходима для устранения любого вида демпфирующего эффекта или помех.

Настройка сабвуфера зависит от многих аспектов, но прежде всего необходимо определить драйвер, который будет использоваться в сабвуфере. Характеристики драйвера влияют на требуемую настройку, а также на размеры и объем контейнера.

Ниже перечислены шаги, необходимые для эффективной настройки блока сабвуфера (перенесенного).

Следующие шаги применимы при работе с круглыми портами.

  1. Вам потребуется мультиметр, настроенный на измерение тока. Когда мультиметр подключен последовательно между сабвуфером и усилителем, импеданс упадет до самого низкого значения, поскольку это портированная система, для герметичной системы произошло бы обратное.
  2. На резонансной частоте измеритель даст максимально возможное показание. Если полученная резонансная частота не соответствует нашим спецификациям или расчетам, то длину порта необходимо отрегулировать для получения оптимального значения.
  3. Получите следующие детали для настройки коробки сабвуфера —
  • Желаемая частота на выходе
  • Внутренний радиус дефлектора порта
  • Длина дефлектора
  • Внутренний объем шкафа

Указанные выше параметры используются для определения резонансной частоты сабвуфера с портом. Это может выглядеть как сложное математическое уравнение, но почти все основные компоненты, такие как динамики, драйверы и усилители, имеют все эти значения, предварительно указанные производителем.

Для самодельных коробок для сабвуфера установка частоты порта — самый простой способ настроить сабвуфер. Если усилитель поставляется с опцией управления частотой, то с ее помощью можно установить усиление и фильтр на требуемый уровень для получения резонансной частоты.

Конструкция корпуса сабвуфера для 10-дюймовых динамиков

10-дюймовый корпус для сабвуфера идеально подходит для семейного автомобиля и обычно умещается в капоте автомобиля. Обычно он подходит для любого типа автомобиля, но если у вас автомобиль очень компактной конструкции, вам следует измерить пространство в купе, прежде чем принимать это решение.

Вместо того, чтобы делать это вручную, в Интернете можно найти множество корпусов для динамиков разного размера. Кроме того, если вы хотите сделать его самостоятельно, вы можете использовать любой из доступных онлайн-инструментов для определения размеров корпуса, который лучше всего подходит для вашей колонки.

Планы коробки сабвуфера 10 дюймов

Высота = 14-1 / 2 дюйма

Ширина = 49 дюймов

Глубина 1 = 5-1 / 2 дюйма, Глубина 2 = 8 дюймов

Монтаж = 5-1 / 2 дюйма

Объем (внутренний) = 1.25 кубических футов

Конструкция корпуса сабвуфера для 12-дюймовых динамиков

12-дюймовый корпус для сабвуфера подходит только тем, кто владеет большим роскошным автомобилем и имеет необходимое пространство для его хранения. Его также можно использовать для создания системы домашнего кинотеатра, но вы должны убедиться, что это не беспокоит других людей, так как звук будет очень громким.

Размеры корпуса сабвуфера 12 дюймов

Высота = 14-1 / 4 дюйма

Ширина = 48-3 / 4 дюйма

Глубина 1 = 5-1 / 2 дюйма, Глубина 2 = 7-3 / 4 дюйма

Монтаж = 5-1 / 4 дюйма

Объем (внутренний) = 1.25 кубических футов

Конструкция корпуса сабвуфера для 15-дюймовых динамиков

Это монстр для воспроизведения битов на высоких басах. Большинство людей не предпочитают этот дизайн из-за его очень большого размера и занимающего много места. Но если у вас есть необходимые приготовления, то этого зверя хватит на то, чтобы управлять целой партией в одиночку.

Но честно, этот дизайн следует выбирать только в том случае, если в нем есть крайняя необходимость, поскольку он производит огромное количество шума.

Размеры корпуса для сабвуфера, 15 дюймов

Высота = 18 дюймов

Ширина = 40 дюймов

Глубина 1 = 19-1 / 2 дюйма

Монтаж = 8-3 / 4 дюйма

Объем (внутренний) = 3.00 кубических футов

Что дальше?

Теперь мы рассмотрели всю необходимую информацию, которую вам нужно знать о создании корпуса сабвуфера. Все обсуждаемые темы касаются конструкции корпуса сабвуфера, но проектирование или настройка сабвуфера исключительно ограничены вашим воображением.

Многие люди используют краски и лаки для дизайна, в то время как многие другие могут использовать подкладки из различных материалов для настройки внешнего вида и дизайна корпуса сабвуфера.При создании и проектировании вашего собственного корпуса для сабвуфера важно не иметь каких-либо предвзятых представлений о форме и размере корпуса.

Вам необходимо разработать базовую схему коробки для сабвуфера, которую вы хотите изготовить, а затем рассчитать ее размеры. После того, как мы получим необходимые размеры, мы должны определить, будет ли оно совместимо с имеющимся у нас пространством.

Когда у нас есть окончательные размеры, мы должны определить мощность и мощность сабвуфера в соответствии с доступными нам измерениями.Это очень важно, поскольку количество доступного воздушного пространства определяет качество низких частот, воспроизводимых сабвуфером.

Итак, теперь, когда вы знаете все о создании корпуса для сабвуфера, чего вы ждете? Просто выйди и приготовься построить своего собственного басового монстра.

Лучший сабвуфер для глубоких басов

Если вы увлекаетесь музыкой, то наверняка уже знали, что такое сабвуфер. Это компонент, который помогает повысить уровень низких частот и сделать звук громче и четче.

Однако для достижения оптимального качества воспроизведения музыки может оказаться недостаточно сабвуфера. Вам также понадобится коробка или корпус для сабвуфера.

Этот блок сабвуфера снижает вибрацию и настраивает уровень низких частот, чтобы получить оптимальное впечатление от прослушивания музыки. Поскольку корпуса сейчас пользуются спросом, сегодня на рынок проникло множество типов и брендов.

Чтобы помочь вам выбрать лучшую коробку для сабвуфера, вот несколько вещей, которые вам нужно знать и учесть в первую очередь, прежде чем тратить деньги.

— Большинство корпусов сабвуферов изготовлено из дерева МДФ. Однако толщина может отличаться. Коробки из более толстых материалов более прочные и менее шаткие, но при этом они тяжелее.

— Не забудьте сначала измерить низкочастотный динамик перед покупкой корпуса. Проследите, чтобы сабвуфер идеально и комфортно поместился в коробке.

— Существуют конструкции с одинарной и двойной коробкой. Дизайн с одним корпусом идеален, если вы хотите добиться отличного качества звука, а дизайн с двумя корпусами создан для тех, кто хочет получить более высокий звук.

— Если вы хотите добиться глубоких и точных басов, вам следует выбрать герметичные коробки для сабвуферов. У этого типа корпуса нет открытых участков, поэтому он не может создавать вибрации.

— Если вам нужны мощные басы, вы можете выбрать корпус с портами. Этот тип корпуса сабвуфера имеет вентилируемую конструкцию, обеспечивающую низкие низкие частоты. Эта коробка идеально подходит для любителей хэви-метала и рока.

Вот некоторые из лучших коробок для сабвуфера для глубоких басов:

1.Q Power QBOMB12V 12-дюймовый блок динамиков с вентиляцией


Если вы ищете большой корпус для сабвуфера, который обеспечивает потрясающие басы, то этот динамик Q Power QBOMB12V с двумя вентиляционными отверстиями — идеальный продукт для вас. Акустическая система Q Power QBOMB12V Dual Vented Speaker Box может гарантировать вам мощный звук и глубокие басы, которые не разочаруют.

Этот суперблок может воспроизводить мощную музыку с частотой до 40 Гц без искажений. Благодаря первоклассному качеству и прочной конструкции.Эта коробка для сабвуфера имеет внутреннюю отделку двойной кровати, которая способствует уникальному и элегантному стилю. Он также имеет текстурированную поверхность, которая способствует его общей долговечности.

Q Power QBOMB12V Dual Vented Speaker Box поставляется с привинчиваемыми клеммными колпачками, которые значительно лучше пружинных клемм.

Этот корпус двойной конструкции изготовлен из высококачественной древесины МДФ, что позволяет воспроизводить музыку как на высоких, так и на низких частотах, при этом обеспечивая отличное качество звука. Объем динамика Q Power QBOMB12V Dual Vented Speaker Box равен 1.5 кубических футов на низкочастотный динамик, что дает большую амплитуду и лучшее качество звука.

ПРОФИ

— Поставляется со слотом для порта

— Может работать с большими вуферами

— Глубокий бас

— Мощный звук

— Отличное качество звука

— прочный

Минусы

— Немного тяжеловато

Стоимость уточняйте здесь

2. Коробка для 12-дюймового сабвуфера с автомобильной аудиосистемой

Автомобильная аудиосистема с двойной вентиляцией. Корпус сабвуфера от American Sound Connection — отличный корпус для сабвуфера с двумя портами.Это сочетание отличного качества и дизайна. Эта коробка идеально подходит для среднего и высокого ценового диапазона.

Коробка для сабвуфера с двойной вентиляцией для автомобильной аудиосистемы имеет прямоугольную форму и является корпусом с отверстиями. Он имеет вентилируемую конструкцию и змееподобный порт, через который воздух внутри коробки выходит наружу.

Эта особая конструкция разработана для автомобильной аудиосистемы с двойным вентилируемым сабвуфером, что позволяет лучше настраивать частоту и увеличивать противодавление, что в свою очередь приводит к максимальному выходу низких частот.Эти вентиляционные отверстия расположены на внешней стороне динамика.

В нем есть универсальные вырезы, которые подходят для 12-дюймового динамика любой марки. Коробка для сабвуфера с двойной вентиляцией Car Audio имеет монтажную глубину 12 и ¼ дюйма, что позволяет динамикам разных производителей удобно разместиться внутри.

Коробка для сабвуфера с двойной вентиляцией для автомобильной аудиосистемы состоит из двойных вентиляционных отверстий, сделанных из дерева МДФ. Эти плиты МДФ имеют точную резку и полностью герметизированы по краям. Поверхность бокса покрыта слоем коврового покрытия премиум-класса, подходящего к любому интерьеру автомобиля.

ПРОФИ

— Громкий звук

— Глубокий бас

— Хорошая коробка

— Качественные материалы

Минусы

— Ящик тяжелый

Стоимость уточняйте здесь

3. BBox E12D Герметичный корпус для сабвуфера с ковровым покрытием

Корпус для сабвуфера Bbox E12D с двойным герметичным ковровым покрытием является одним из корпусов экономичной серии Bbox. Этот блок сабвуфера предназначен для обеспечения исключительного качества звука независимо от типа и марки сабвуфера, который вы используете.

Эта коробка позволяет слушать музыку в машине с качественным звуком даже с низкочастотными басами. Корпус для сабвуфера Bbox E12D с двойным герметичным ковровым покрытием спроектирован так, чтобы иметь прочный и прочный корпус, который гарантирует отсутствие ослабления или деформации стыков деревянных панелей.

Корпус сабвуфера Bbox E12D с двойным герметичным ковровым покрытием изготовлен из материалов высочайшего качества, включая МДФ и угольное покрытие премиум-класса. Если вы ищете небольшую герметичную коробку, которая может поместиться в ограниченном пространстве вашего автомобиля, то этот корпус для сабвуфера Bbox E12D с двойным герметичным ковровым покрытием — идеальный выбор.

По доступной цене этот корпус для сабвуфера уже является первоклассным по своему качеству. Коробка имеет подключение для внешнего динамика, что позволяет легко снимать и устанавливать. Этот корпус для сабвуфера Bbox E12D с двойным герметичным ковровым покрытием — это компактный и незаметный выбор для вашего автомобиля.

ПРОФИ

— Отличное качество сборки

— Угольный ковер

— По разумной цене

— Отличное соотношение цены и качества

— Материалы отличного качества

Минусы

— Соединение для клеммных колодок не пломбировано

Стоимость уточняйте здесь

Заключение

Выбор правильной коробки для сабвуфера не является сложной задачей, если вы сначала проведете небольшое исследование.Эти упомянутые выше продукты были одними из лучших корпусов для сабвуферов, которые вы можете найти сегодня на рынке. Выберите тот, который соответствует вашим музыкальным требованиям.

Последнее обновление от 22.03.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Связанные

Дизайн коробки DD — DD Audio

Начало работы

Этот четырехэтапный процесс покажет, как спроектировать систему сабвуфера для вашего автомобиля. Многим это кажется сложной задачей для математиков и алхимиков — смешать искусство акустического вуду с теоремой Пифагора.На самом деле это не так сложно, и прежде чем вы откажетесь от идеи в пользу того, чтобы обратиться к кому-то, кто сделает эту работу за вас, прочтите немного и получите удовольствие, создавая свою собственную систему.

Преимущество самостоятельного проектирования заключается в том, что вы можете сделать все возможное; вы делаете систему так, как вы действительно хотите. Мы потратили годы на разработку акустического дизайна и дизайна корпуса, чтобы вы могли наслаждаться творческой стороной дизайна вашей системы.

Наша система DDBox исключает все догадки относительно производимого звука, просто следуйте диаграммам размеров / портов и формулам.Имейте в виду, что воздушное пространство создает басы. Перейдите по гиперссылкам для получения более подробных технических разделов.

Как обсуждалось на технической странице DDBox, НЧ-динамики DD созданы специально для работы в системе DDBox, НЧ-динамики и боксы были разработаны вместе, чтобы извлечь максимальную эффективность из заданного объема корпуса.

Не начинайте процесс с заранее определенного представления о том, какой субразмер лучше всего, только потому, что ваш двоюродный брат услышал систему, когда он был в отпуске в доме своего дяди Льюи, и поймал поездку с парнем, который однажды слышал систему, которая взорвала Задняя шина от автомобиля с 6×9 в коробке для сигар, не означает, что 6×9 — единственный динамик, вокруг которого проектируется ваша система (не коробки для сигар).

Пусть размер и форма коробки определяют количество и размер сабвуферов.


Шаг 1: Измерение коробки

Вам необходимо определить, где в автомобиле можно разместить корпус сабвуфера, и общий объем места, который вы готовы выделить для этого корпуса. Все возятся с разными вещами, и ваш тип вещей должен быть принят во внимание при планировании системы.

После того, как вы выбрали идеальное дополнительное место, вам необходимо определить высоту (H), ширину (W) и глубину (D) доступного пространства.Эти три измерения определят, какие дополнительные возможности можно использовать.

Если вы измерили коробку, скажем, высотой 13, шириной 32 и глубиной 10 дюймов, можно практически исключить использование сабвуферов 18 ″ и 15 ″. Это известно как парадокс Карлоффсенсона. Знаменитый шведский инженер, который определил оптимальный размер фрикаделек для данной посуды, желая при этом гораздо более крупную фрикадельку, изобрел мясной рулет, и его парадокс впоследствии остался практически незамеченным. Но, по-прежнему остается точка зрения: как только вы определите свое пространство, геометрия сабвуферов должна соответствовать корпусу, а более крупные вуферы не будут издавать более громкий звук, если громкость корпуса неправильная.

Сейчас, в самом важном меньшинстве мира, мы используем систему измерения, основанную на ступне старого чувака, разделенной на 12 равных частей, называемых дюймами, потому что не имело смысла делить вещи на 10. Было решено затем разрезать эти дюймы пополам, а затем снова половину и снова половину, пока числа не станут слишком большими или маленькими, как бы вы на это ни смотрели. Это известно как Имперская Система, подразумевая, что очень важная нога была измерена и достойна беспрекословной слепой поддержки на протяжении столетий.

Если вы из самого важного большинства людей в мире, вы можете использовать систему измерения, разработанную во Франции, если вам действительно нужно больше причин, чтобы придерживаться деления ног некоторых парней на фракции …… если нет, то вы Решил мерить в метрах разделенные мои миллионы и порядки в них. Чтобы преобразовать высшие британские единицы измерения в метрики вулканского типа, умножьте дюймы на 2,54 для сантиметров, а для кубических футов — 28,3 литра на кубический фут.


Шаг 2: Расчет воздушного пространства

Пространство — это трехмерная вещь, поэтому нам нужны три измерения В x Ш x Г, умноженные для вычисления объема.

Шаг 2.1:

Мы хотим знать воздушное пространство внутри коробки, потому что это количество воздуха, которое будет подключено к сабвуферам. Коробка будет сделана из какого-то конструкционного материала, обычно из дерева, потому что это возобновляемый ресурс, и мы несем ответственность за окружающую среду. Это также довольно дешевый ресурс из-за многих государственных субсидий и противоречивых правил лесного хозяйства, которые ответственны за все леса с аккуратно посаженными деревьями, облегчающими походную жизнь всем пушистым животным.

Мы должны отсчитать толщину стены от внешних размеров, 3/4 ″ (или три четверти дюйма для метрических мыслителей. Маленькие тире — это символ дюйма, а не неуместные акцентные знаки для произношения гласную A в другой звук A. Чтобы упростить вычисления на калькуляторе, мы переводим доли дюйма в десятичный эквивалент, истинное превосходство императорской системы начинает проявляться, разделив 3 на 4, чтобы получить — 0,75 ″ ) древесина является наиболее распространенной толщиной для ограждений.В нашем вышеупомянутом поле 13H x 32W x 10D потребуется вынуть 1,5 дюйма на размер, оставив 11,5H x 30,5W x 8,5D, что соответствует размерам воздушного пространства, находящегося в корпусе.

Теперь мы умножаем 11,5 ″ x 30,5 ″ x 8,5 ″ = 2 981,375, чтобы получить кубические дюймы.

Шаг 2.2:

Мы хотим преобразовать кубические дюймы в кубические футы, потому что это позволяет нам использовать меньшее число, а меньшие числа легче использовать. Кубический фут, согласно определению Ордена Менденхолла в 1893 году, равен 12 ″ В x 12 ″ Ш x 12 ″ Д.

Умножение, 12 ″ x12 ″ x12 ″ = 1728 кубических дюймов, что представляет собой количество совместно проживающих в кубических дюймах, находящихся внутри коробки с вышеупомянутыми размерами. Если вы являетесь сторонником или скупым пользователем имперской системы, стоит запомнить это число 1728. Привыкает много.

Теперь разделите объем нашего внутреннего ящика на 1728, чтобы получить эквивалент в кубических футах;

2981,375 / 1728 = 1,72533275. Помните, что точность до 8 знаков после запятой мучительно не нужна, 2 разряда вполне подойдут.Если есть специалисты по метрике, которые все еще следят за вами, вы можете использовать все 8, если хотите.

В нашей коробке 1,73 кубических футов воздушного пространства, находящегося внутри стенок корпуса.


Шаг 3. Преобразование общего объема в чистый после смещения динамика и порта

Чистый объем — это объем воздушного пространства после вычитания объема воздуха, занятого низкочастотным динамиком и портом. Это объем воздушного пространства, для которого рассчитывается порт. Как это сделать, не зная громкости порта и подсистем? Это другое, что было раньше, курица или яйцо? В отличие от оценки временной последовательности эволюционного или причудливого спонтанного создания, мы можем оценить занятые объемы на основе многих случаев фиксированных расчетов и получить довольно близкий процент.

Занимаемый объем порта и низкочастотного динамика для настройки 40 Гц и настройки 35 Гц составляет примерно 18% и 23% соответственно. Чем больше число 23% для настройки 35 Гц, представляющее большую длину порта для меньшей настройки, тем более длинный порт занимает больше внутреннего объема.

Умножение чисел из нашего поля:
Для настройки 40 Гц 1,73 куб. Фута x 0,82 = 1,42 кубических фута нетто объема.
Для настройки на 35 Гц: 1,73 куб. Фута x 0,77 = 1,33 кубических фута полезного объема

Площадь порта для DDBox составляет 16 дюймов площади порта на кубический фут.См. «Зачем нужно переносить».

Используя пример настройки 40 Гц, 1,42 куб.футов x 16 дюймов = 22,72 квадратных дюйма площади порта

Имейте в виду, что изменение площади порта на 10% не будет слышно, поэтому допустимое отклонение составляет плюс-минус 2 квадратных дюйма.


Шаг 4: Длина порта

Звук системы можно отчасти настроить, изменив длину порта. Как мы узнали в разделе «Зачем нужен перенос», площадь порта должна быть в правильном соотношении с площадью конуса, поэтому система DDBox использует вариации длины порта в качестве основного средства настройки модов частоты.

См. Диаграмму сайта DDBox для длины 23 ″. Это позволит комбинации DDBox / сабвуфера иметь эффективный басовый отклик в автомобиле, вплоть до низких 30-х. DDBox очень хорошо воспроизводит все типы музыки и является идеальной настройкой для начала расширенного набора номера в вашей системе после того, как сабвуферы сработают.

Период «приработки» — это время, которое требуется паукам говорящего, чтобы расслабиться, позволяя совершить больше экскурсии. Мы производим динамики с очень прочной подвеской, чтобы ими можно было наслаждаться годами, поскольку по мере их ослабления басы будут становиться глубже и громче.

После обкатки частоту настройки можно уменьшить, увеличив длину порта, попробуйте с шагом 4 дюйма. И наоборот, настройку можно повысить, укоротив порт.

Шаг 4.1: Варианты настройки

У некоторых пользователей есть определенные типы музыки с улучшенной частотой, которые им нравятся. Некоторым даже нравится то, как панели кузова, лобовые стекла и нехрящевые части тела изгибаются в такт, некоторые автомобили предлагают этим пассажирам полный удар. Эти приложения могут сразу перейти к более длинным портам, добавив 6 дюймов к диаграммам частот настройки.Это может повлиять на некоторые верхние частотные характеристики в диапазоне 60-80 Гц.

Эта дополнительная длина порта также хорошо подходит для приложений с плохой акустической нагрузкой в ​​автомобиле или в приложениях для открытых помещений, таких как DJ-системы и домашние приложения. Увеличенная масса порта помогает улучшить распространение низких частот.

Некоторые пользователи хотели бы сократить объем коробки, зная, что их система DD превышает их ожидания по динамическому диапазону. Площадь порта можно уменьшить на 25%, до 12 квадратных дюймов на кубический фут, используя меньший диапазон размеров DDBox для данного диаметра сабвуфера.Есть небольшая жертва в максимальной производительности, но некоторые очень компактные конструкции могут звучать потрясающе, если их правильно рассчитать.

Rythmik Audio • План корпуса сабвуфера

Планы, представленные на этой странице, будут подходят для наших продуктов серии CI 12 дюймов и 15 дюймов.

Новое обновление d планы

Обратите внимание: предыдущие планы были разработаны для более ранних версий драйверов DS12 и DS15. Наша текущая модель 15-дюймового драйвера (DS1500 немного больше), и планы были обновлены, чтобы отразить это изменение.Для тарифных планов с диагональю 15 дюймов клиенты могут выбрать замену внешняя перегородка с листом МДФ 1/2 дюйма для установки драйвера заподлицо. Это связано с тем, что DS1500 не имеет резиновой монтажной прокладки. Перерыв диаметр DS1500 составляет 15-7 / 16 «. Для новой конструкции мы теперь рекомендуем DS1501 / 1510 для стрельбы спереди . Мы не рекомендуем использовать DS1510 в конфигурации с пониженным зажиганием. DS1501 / DS1510 имеет диаметр выемки 15-5 / 16 дюймов и глубиной 3/8 дюйма.Вырез для драйвера составляет 14 дюймов. DS1200 имеет углубление диаметром 12-3 / 8 дюймов и глубиной 3/8 дюйма. Вырез драйвера составляет 11-3 / 16 «. Кроме того, зазор усилителя DS1500 планы правильны для DS1501 CI с A370 усилители. Чтобы адаптировать их к DS1510 с высокой мощностью CI, зазор усилителя необходимо увеличить на 1 дюйм (25,4 мм), потому что трансформатор в последний выше.

Дополнительный передний план стрельбы DS1501 может быть нашел здесь.Дополнительный рисунок для метрической версии можно найти здесь. (любезно предоставлено Алексом).

У нас есть четыре тарифных плана сабвуфера для загрузки. Щелкните по ссылкам выше, чтобы сохранить файл PDF на свой компьютер. Ссылки откроются в новом окне. Чтобы сохранить навсегда на жесткий диск, правильно щелкните ссылки и выберите «сохранить цель как».

Скачать инструкции | A350 SE | A350 базовый | A250 базовый

Где делать вольер

Есть как минимум два места, где Вы можете заказать корпуса на заказ:
Salk Звук (www.salksound.com) в Понтиаке, Мичиган. (248) 342-7109.

Хотите чего-то другого?

Если вам нужно что-то другое, альтернативные конструкции могут иметь такую ​​же производительность. Герметичная коробка является самой простой конструкцией и рекомендуется для наших 12-дюймовых продуктов. Если конструкция не соответствует требованиям, важно обеспечить достаточный зазор. К другим критическим факторам относятся объем внутреннего сетчатого ящика и жесткость корпуса. Если коробку сделать меньше рекомендованной, то это приведет к уменьшению низкочастотного расширения и выходной мощности.Если его сделать больше, может возникнуть риск сбить драйвер. В альтернативных конструкциях рекомендуется, чтобы коробка имела эквивалентную жесткость за счет использования твердых материалов и распорок.

Если используется вентилируемый бокс, особое внимание следует уделить его конструкции. Как внутренние, так и внешние концы должны иметь достаточный зазор. Диаметр вентиляционного отверстия и развальцовки на обоих концах имеют решающее значение для производительности. Нерасширенные или малоразмерные вентиляционные отверстия будут иметь слышимую турбулентность при большом отклонении.

Наши пластинчатые усилители при правильной установке подходят для установки в герметичной коробке без отдельной камеры. Утечки воздуха нет. Если вы все же решите установить его в отдельной герметичной камере, убедитесь, что есть достаточно воздуха, чтобы избежать перегрева. Вы можете проветрить камеру.

Сабвуфер не имеет демпфирующего материала. Мы рекомендуем 2-дюймовый полифил для покрытия всех стен.

верх

Фактор принятия супруга

Для многих достижение лучших басов сводится к тому, что их супруга примет.Фактор принятия супруга (SAF) для многих является наиболее важным параметром. Нет смысла покупать лучший сабвуфер, если он может жить только в гараже!

Это то, что отличает наши продукты. Их можно адаптировать к любой ситуации. Вы можете подогнать его под свою комнату, подойдя к стилю вашего интерьера. Вот несколько предложений:

Выберите отделку, подходящую к вашей комнате — окрашенная, облицованная шпоном или и то, и другое
Если вам нужно более одного сабвуфера, а пространство ограничено, подумайте о двух небольших сабвуферах, а также об одном большом
Найдите неиспользуемое пространство, в котором можно разместить сабвуфер
Рассмотрите возможность встроенного -в сабвуфере (например.сабвуфер в неиспользуемом камине).
Дизайн сабвуфера, замаскированного под мебель, например журнальный столик или комод

Ключевым преимуществом здесь является возможность контролировать дизайн. Вы можете построить его самостоятельно или заказать у краснодеревщика. В любом случае у вас есть контроль и вы можете изменить дизайн в соответствии со своими потребностями. Вы даже можете указать свое имя на результате и получить единственный в своем роде сабвуфер. Вы можете получить все это, обладая при этом лучшими технологиями, доступными сегодня.

Альтернативные варианты применения сабвуфера

Direct Servo может использоваться с любым сабвуфером и не ограничивается герметичными и вентилируемыми конфигурациями.

В дополнение к стандартным конфигурациям герметичных, вентилируемых и пассивных радиаторов, Direct Servo может работать со следующими типами сабвуферов:

Бесконечная перегородка
Ленточная перегородка
Изобарическая
Открытая перегородка
Рупор загружен
Линия передачи

Если вы хотите использовать любую из этих альтернатив, свяжитесь с нами по поводу покупки специально разработанной платы Direct Servo.

верх

Консультация водителя по обкатке

Также будьте осторожны при тестировании сабвуфера с помощью сигналов тестового тона. Непрерывное воспроизведение тестового сигнала в течение длительного периода времени считается злоупотреблением и не покрывается гарантией. Правильный способ взлома драйвера — это проиграть тональный сигнал в течение 20 секунд, а затем ничего не проигрывать в течение 40 секунд. Это даст коэффициент заполнения 33%.

верх

Как установить сабвуфер и усилитель сабвуфера в автомобиле — Руководство DIY со схемами

Самостоятельно установить сабвуфер в машине — это здорово! Это так весело, наконец, насладиться потрясающими басами, которых вам не хватало в своей музыке.

За эти годы я многое повидал, когда выполнил сотни инсталляций автомобильной аудиосистемы — и, к сожалению, я видел, как много хороших людей в конечном итоге использовали ужасную звуковую систему или слышали о том, как их отрывают. Я не хочу, чтобы с тобой такое случилось.

Я составил подробное руководство, которое поможет вам начать работу с информацией о покупке, схемами, инструкциями по установке и многим другим.

Инфографика — Как установить сабвуфер в машине

Прежде чем начать

Чтобы помочь вам понять общую картину, я объясню основные вещи, которые нам нужны для отличного звука и успешной установки:

Электрические соединения:

  • Подключение АКБ + 12В с предохранителем
  • Хорошее, прочное соединение с металлическим кузовом автомобиля
  • Вывод «дистанционного включения» +12 В для включения и выключения усилителя с помощью стереосистемы или зажигания.
  • Источник аудиосигнала (магнитола / магнитола) для усилителя
  • Проводка от усилителя к сабвуферу

Детали сабвуфера:

  • Динамик для воспроизведения тяжелых басов (сабвуфер)
  • Корпус, предназначенный для басов, для установки сабвуфера (или предварительно собранного блока сабвуфера)
  • Усилитель с функцией кроссовера нижних частот и мощностью, достаточной для работы вашего сабвуфера (рекомендуется 150 Вт RMS или выше)

В большинстве автомобилей соединение +12 В на аккумуляторе относительно легко найти и проложить провод питания к выбранному вами месту установки усилителя.

Тем не менее, в современных автомобилях может быть труднее найти провод +12 В для подключения дистанционного управления, который включается и выключается с заводской стереосистемой или выключателем зажигания (обычно это вспомогательное положение).

Это связано с тем, что современные автомобили имеют больше проводов, связанных с компьютеризированными сигналами, и не используют 12 В. Они часто имеют более низкое напряжение или являются шиной передачи сигналов данных и не могут использоваться для этой цели.

У вас будет меньше времени и разочарований, если вы получите нужные детали и инструменты с первого раза, так что вам не придется делать это после того, как вы уже начали.Прежде чем начинать, постарайтесь усвоить необходимые основы.

Время планирования

Постарайтесь оставить достаточно времени для дневного света и не спешить с работой, особенно если вы впервые устанавливаете автомобильную аудиосистему. Если вы испытываете стресс из-за времени, вы с большей вероятностью сделаете ошибки, и вам придется что-то переделывать позже. Лучше хорошо спланировать или остановиться и вернуться на следующий день. Однако, если вы можете позаимствовать у друга, это вам очень поможет.

Установка сабвуфера в автомобиль часто представляет собой тяжелую работу в зависимости от автомобиля и того, что вам нужно сделать, чтобы установить и скрыть провод.Если вы добавляете сабвуфер в заводскую систему, вам обязательно нужно подготовиться к дополнительной работе.

Хорошая оценка — 3-5 часов или более для добавления сабвуфера к стереосистеме на вторичном рынке и 4,5+ часов для заводской системы.

Правильные инструменты имеют решающее значение! Стоит немного подождать и собрать все нужные инструменты вместо того, чтобы бороться с неправильными.

Необязательно тратить много денег, но если вы осторожный покупатель, то обычно можете получить большую часть того, что вам нужно, не разорившись.

Большинство из них являются базовыми инструментами и относительно недороги. Просто делайте покупки осторожно, и вы найдете хорошие цены.

Получите необходимые инструменты и расходные материалы

N Хотите легкий старт? Подумайте о том, чтобы приобрести комплект для установки автомобильной стереосистемы, такой как , этот бюджетный комплект Scosche KT12A от Amazon.

Это один из лучших шагов. Без сомнения, покупка подходящего усилителя, корпуса динамика и сабвуфера имеет решающее значение для хорошего звучания басов.

Хорошая новость в том, что в наши дни у вас есть больше возможностей, чем когда-либо!

Детали, которые нужно собрать перед началом работы

  • Комплект проводки усилителя (см. Примечания ниже) с держателем предохранителя, проводом дистанционного управления и принадлежностями для подключения
  • Провод динамика для сабвуфера (и сигнальные соединения, если используется заводская стереосистема)
  • Инструмент ручной
  • Монтажные кронштейны для крепления коробки сабвуфера при необходимости
  • Аккумуляторная дрель с регулируемой скоростью — не требуется, но настоятельно рекомендуется
  • Изолента хорошего качества (на внутреннем рулоне должно быть написано «UL Rated»)
  • Проволочные стяжки, маленькая сумка — 6 или 8 дюймов — это хорошо, но другие подойдут.
  • Небольшая упаковка саморезов №8 длиной 3/8 ″ (если у вас есть дрель).
  • Проволока металлическая вешалка для одежды (отлично подходит для сгибания в прямой кусок для протягивания проволоки)

Я большой поклонник аккумуляторных дрелей Black & Decker, и они отлично справились с монтажными работами.Вот отличная недорогая модель, которую я рекомендую от Amazon.

Вы также можете подумать о том, чтобы заранее обновить свои динамики до более звучащих, пока вы уже разобрали свой автомобиль.

Комплекты проводов усилителя

Хороший комплект проводки усилителя, такой как NVX True Spec 4 Gauge 100% медный комплект для подключения одного усилителя с кабелем динамика, без RCA [XAPK4] включает предохранитель, держатель предохранителя, провод динамика сабвуфера, силовые кабели, дистанционный провод, стяжки , Кабели RCA, кольцевые клеммы и классные аксессуары.Они НАМНОГО упрощают вашу установку и помогают избежать чрезмерных цен в местных магазинах. Комплекты проводов для усилителя

бывают разных ценовых категорий и уровней качества. Некоторые содержат только держатель предохранителя, предохранитель, провод питания, провод заземления и провод удаленного вывода (обычно провод 18 калибра). Другие также включают кабели RCA и провод динамика.

Лучшие комплекты включают монтажные аксессуары, такие как кольцевые клеммы, стяжки и иногда втулки для проводов.

Я определенно рекомендую покупать комплект в комплекте.Для среднего усилителя не нужно тратить огромные деньги на хороший комплект.

На что вы можете рассчитывать потратить

Если вы делаете покупки с умом, вы можете потратить около 30 долларов на отличный комплект 8-го калибра и около 50-60 долларов на комплект 4-го калибра, который вам действительно понравится.

Примечание: Не вся проводка одинакова. Некоторые искажают размер проводов, которые они содержат, и на самом деле не содержат чистую медную проволоку или содержат провод, который на самом деле меньше, чем рекламируется, но выглядит больше из-за оболочки проводки.

Обязательно проверяйте отзывы перед покупкой. Я написал здесь очень полезное руководство с несколькими лучшими комплектами для подключения усилителей.

Провод динамика

Не тратьте деньги на слишком дорогие провода для колонок. Главное помнить — покупать качественный провод — желательно фирменного типа — с хорошей изоляцией и хорошими проводниками. Один провод обозначен как положительный, поэтому его можно правильно подключить.

Для среднего сабвуфера или пары сабвуферов подойдет небольшая секция калибра 16 или 14.Вы можете найти длину 25 футов или меньше по хорошей цене.

Вам не нужны сверхдорогие бренды, поэтому вас не уговаривают тратить много денег. Просто попробуйте найти качественную проволоку достаточной длины (обычно в рулоне) по справедливой цене. Не тратьте слишком много денег на провода динамика, это пустая трата времени — вам просто понадобится хороший провод .

Внимание! Акустический и силовой провод с маркировкой «CCA» — это , а не провод из чистой меди ! Из-за роста стоимости меди производители теперь используют алюминиевый провод с медным покрытием , который хуже по качеству, чем чистый медный провод (и дешевле).

Для провода динамика, скорее всего, ничего страшного, но будьте осторожны при покупке. Иногда примечание CCA печатается мелким шрифтом.

При подключении к заводской системе без разъемов RCA ожидайте, что вы также подберете катушку небольшого калибра (подойдет 18 или 20 калибр) достаточной длины, чтобы пройти от проводки динамика автомобиля к усилителю.

Рулон длиной 50 футов должен хорошо работать для 2 пар проводов динамиков. Если вам интересно, сколько стоит хороший базовый рулон проводов, вот хороший пример настоящего медного провода для громкоговорителей, который можно купить на Amazon.

Выбор усилителя

Вам не нужно тратить много денег, чтобы купить хороший усилитель для вашей новой аудиосистемы. Ожидайте, что вы потратите около 100–250 долларов в зависимости от необходимых функций и мощности.

Это очень важно, но хорошая новость заключается в том, что в наши дни большинство усилителей имеют все самое необходимое для работы с корпусом сабвуфера и воспроизведения хороших басов.

Помните, что вы можете использовать как одноканальный (также называемый «моноблочный») усилитель, так и многоканальный усилитель, соединенный мостом для большей мощности.

Характеристики, необходимые для хорошего баса:

  • Доступная среднеквадратичная мощность 150 Вт для сабвуфера (один канал усилителя или 2 мостовых канала)
  • Кроссовер нижних частот для передачи только чистых басов и без музыки верхнего диапазона
  • Марка среднего и высокого качества с хорошими отзывами
  • Опция входов уровня динамика (при использовании заводской стереосистемы

Мостовое соединение усилителя означает подключение динамика таким образом, чтобы мы могли воспользоваться преимуществом встроенной конструктивной особенности, которая позволяет двум каналам усилителя управлять одним динамиком (или парой динамиков) для большей мощности.

Это обычно позволяет обеспечить мощность одного канала в 4 раза! (Всегда проверяйте технические характеристики, чтобы быть уверенным в наличии мощности и требуемом сопротивлении динамика).

Для обычного человека достаточно усилителя мощностью 150 Вт для использования с хорошо подобранными сабвуфером и динамиком. Если вам нужен настоящий «глухой удар» и мощные, громкие басы, планируйте потратить больше и приобретите модель с большей мощностью.

Современные автомобильные усилители, такие как Alpine MRV-F300, предлагают кроссоверы высоких или низких частот, чтобы блокировать воспроизведение низких или высоких частот при желании.Показанный усилитель имеет регулируемые частоты среза, чтобы контролировать звуковые диапазоны, передаваемые на динамики. Параметр «Полный» означает, что в динамики разрешены все звуки.

Низкочастотный кроссовер — это функция, которая отфильтровывает звуки верхнего диапазона и позволяет воспроизводить только чистые басы.

High pass кроссовер блокирует низкие частоты и позволяет воспроизводить звуки более высокого диапазона, такие как музыка, одновременно блокируя низкие частоты, которые искажают небольшие динамики.

Дополнительные опции кроссовера

Некоторые из них также имеют добавленные функции, такие как регулируемая частота кроссовера (в отличие от простого включения / выключения) и усиление низких частот.Кроссоверы — это простая, но невероятно полезная функция для получения наилучшего звука и громкости вашей системы.

Что касается мощности, вы, вероятно, сможете обойтись меньшими затратами, если используете небольшой сабвуфер (например, 8-дюймовый сабвуфер или другой небольшой тип сабвуфера в готовом корпусе).

Однако для получения более громких и качественных сабвуферов лучше всего покупать самые большие, которые могут поместиться в имеющемся у вас пространстве.

Использование многоканальных усилителей в сравнении с одноканальными (моно) усилителями

У обоих типов усилителей есть свои плюсы и минусы, которые следует учитывать.

Если вы планируете включить

Еще

динамиков в будущем и расширьте свою стереосистему, подумайте о покупке 4-канальной стереосистемы. Даже если вы не используете все 4 канала прямо сейчас, ничего страшного — вы всегда можете использовать их позже.

Это оставляет 2 канала для питания фронтальных динамиков и 2 канала, которые вы можете использовать позже для дополнительных динамиков или моста для управления сабвуфером.

Плюсы и минусы многоканального усилителя:

ПРОФИ:

  • Гибкость и отличное решение для нескольких акустических систем
  • Доступно множество марок и моделей
  • Может использоваться в 2-х, 4-х и других канальных режимах (мостовой)
  • Популярные, поэтому часто доступно много обзоров

Минусы:

  • Обычно имеют более низкую номинальную мощность
  • Больше силовых подключений для работы с
  • Может быть не таким компактным, как моноусилитель

Плюсы и минусы моно усилителя:

ПРОФИ:

  • Высокая мощность для сабвуфера
  • Часто может быть такой же компактной, как многоканальные усилители или меньше
  • Более простое управление во многих случаях

Минусы:

  • Не гибкий — в большинстве случаев используется только для сабвуферов
  • Выбор модели и варианты, как правило, более ограничены
  • Многие из них только низкочастотные, полный диапазон невозможен

Я рекомендую вам купить качественный 4-канальный усилитель с 50 Вт x 4 или 75 Вт x 4 (при 4 Ом), который можно подключить к 150 Вт или более .В будущем у вас будет больше гибкости, и вам не придется покупать еще один усилитель.

На мой взгляд, это лучший выбор для новичка и среднего человека. Всегда разумно планировать наперед.

Сегодня есть несколько отличных вариантов, в том числе замечательный усилитель, о котором я писал здесь!

Выбор сабвуфера и что нужно знать

При покупке сабвуферов не покупайте сразу самые дешевые. Ищите хорошее сочетание цены, номинальной мощности и характеристик.Хорошие отзывы тоже обязательны.

Если вы впервые покупаете электронику и сабвуфер, лучше не покупать корпус и сабвуфер отдельно, если вы не знаете рекомендуемый размер корпуса (в кубических футах) для динамика сабвуфера или пары динамиков.

Кроме того, я рекомендую вам купить герметичный корпус, поскольку несоответствие сабвуфера неправильной вентилируемой коробке может привести к ужасному звуку!

Я видел это много раз, и это невероятно разочаровывает.

Не каждый сабвуфер работает с каждой коробкой

Я разработал множество конструкций динамиков различных типов, и вот простое объяснение того, почему это важно: У каждого динамика есть определенные параметры, которые определяют, как он работает в определенных типах и размерах блоков динамиков.

Если динамик подобраен неправильно, звук может быть намного ниже того, к которому он подключен.

Это может привести к раннему «достижению дна» (динамик имеет небольшое сопротивление движению и начинает достигать своих пределов при движении) или просто не может воспроизводить басовые звуки при нормальной громкости.

Если это так, ваша тяжелая работа будет напрасной, и ужасно тяжело работать только для того, чтобы получить плохой звук.

Лучше всего начать с комбо сабвуфера, в котором 1 или 2 сабвуфера правильно подобраны к коробке. В большинстве случаев фирменная коробка с динамиками разработана специально для работы с динамиками, исходя из их конкретных характеристик. Для некоторых это наиболее удобный вариант.

Я советую покупать предварительно собранные («предварительно загруженные») или согласованные сабвуферные динамики и коробку под торговой маркой. Это в значительной степени гарантирует, что вы получите хороший звук.

Если вы покупаете предварительно собранную коробку, вы также не можете купить вентилируемую (портированную) модель, если хотите.

Переносные корпуса динамиков обычно имеют немного менее «плотный» звук, но часто могут играть громче и глубже по сравнению с герметичными корпусами при том же уровне мощности. В общем, это ваше предпочтение.

Многие небольшие комбо сабвуфера портированы, чтобы получить больше звука при небольшом размере.

Вообще говоря, вам нужно будет покупать сабвуферы на 4 Ом

Для многих усилителей, как одноканальных, так и многоканальных с мостовым подключением, требуется минимальное сопротивление динамика (номинальное сопротивление) 4 Ом, так что имейте это в виду при покупке.Вы можете узнать об этом подробнее здесь.

Подумайте о покупке автомобильного сабвуфера

Автомобильный сабвуфер — это универсальная басовая система, состоящая из специального корпуса, соответствующего сабвуфера и уже имеющего встроенный усилитель.

Их проще установить, чем отдельную систему усилителя / сабвуфера.

Кроме того, они являются отличным выбором для людей, которые позже могут сменить транспорт, особенно для тех, кто владеет арендованными автомобилями. Общая стоимость активного сабвуфера vs.отдельные предметы тоже могут быть ниже!

Активный сабвуфер — это универсальное решение для низкочастотного динамика. Хотя многие из них чрезвычайно компактны, чтобы поместиться в автомобили с ограниченным пространством, некоторые из них, такие как этот, предлагают басы почти так же хорошо, как более дорогой усилитель и динамик. Обычно их общая стоимость меньше или равна стоимости покупки предметов по отдельности. Также не нужно беспокоиться об установке усилителя!

Однако у них есть недостатки: хотя они предлагают более удобный способ установки и снятия аудиосистемы, они, как правило, имеют меньшую производительность, чем при использовании стандартной системы усилителя и коробки.

Автомобильные сабвуферы, как правило, больше ориентированы на решение проблемы ограниченного пространства в автомобиле и могут быть более ограниченными по размеру динамика, номинальной мощности усилителя и громкости низких частот, которую они могут воспроизводить.

Обратите внимание, что они, как правило, отличный выбор, если вам нужны хорошие, но не очень громкие басы в автомобилях.

Однако некоторые модели оснащены более крупными динамиками и встроенными мощными динамиками. Я затронул эту тему и привожу несколько отличных примеров.

Pro Tip

По возможности, покупая активный сабвуфер, покупайте самую большую модель, которую вы можете поместить в имеющееся у вас пространство.Подседельные и другие сверхкомпактные модели воспроизводят некоторые басы, которые хорошо дополняют вашу музыку, но ничто не может заменить истинного вытеснения воздуха, как от более крупных сабвуферов. Наилучший звук обычно исходит из более крупных динамиков, таких как динамики 8, 10 и 12 дюймов.

Инструменты, которые рекомендую для успешной установки

Я считаю необходимыми следующие инструменты:

  1. Отвертки с крестообразным шлицем и плоской головкой
  2. Хорошие и недорогие кусачки для резки проволоки
  3. Плоскогубцы игольчатые
  4. Универсальный нож с выдвижным лезвием для бритвы
  5. Миниатюрная отвертка с плоской головкой или другой аналогичный инструмент для отделения пластиковых декоративных панелей и регулировки усиления усилителя на конце

В идеале у вас также будет доступ к ним, хотя я понимаю, что иногда они могут стоить больше, чем должны:

  1. Цифровой мультиметр (тестер) для измерения напряжений
  2. Аккумуляторная дрель с регулируемой скоростью и муфтой (абсолютно ФАНТАСТИЧЕСКАЯ для ускорения работы, сверления отверстий и заворачивания шурупов!)
  3. Хороший инструмент для обжима и соединители
  4. Инструмент для зачистки проводов (не требуется, но значительно упрощает работу)

Некоторые из них можно купить в магазинах Wal-Mart или Harbour Freight по сниженной цене.Однако все зависит от того, есть ли у них все необходимое. Большинство из них можно дешево купить на eBay или Amazon.com.

Мне очень понравился цифровой мультиметр от Harbour Freight. Это было отличное предложение, и оно длилось хорошо! (Примечание: у них также есть дешевая бюджетная версия за 3-5 долларов, которая также подойдет для устранения неполадок при установке).

Обжимной инструмент (показан с обжимными колпачками) — отличный инструмент для профессиональной установки, позволяющий избежать проблем с подключением проводов в дальнейшем.Я рекомендую синие стыковые соединители (справа), так как они немного проще в использовании и подходят для 16-14 ga. проволока, но ее также можно использовать с проволокой меньшего сечения, если вы сложите ее под собой перед тем, как вставить.

Установка сабвуферов в коробку

Если вы следуете моей рекомендации по покупке коробки для сабвуфера с предустановленной загрузкой, то работу нужно проделать для самого сабвуфера. Если вы покупаете корпус и сабвуферы отдельно, вам нужно будет надежно установить их.

Установите сабвуфер в коробку.

Я настоятельно рекомендую использовать аккумуляторную дрель и шурупы для гипсокартона, поскольку они быстро входят в древесину коробки.

В большинстве сабвуферов используется 8 винтов. Не экономьте на этом! Сабвуферы тяжелые и при использовании сильно вибрируют. Лучше всего убедиться, что они надежно закреплены.

Если аккумуляторная дрель имеет муфту, установите ее на одно из первых или минимальных допустимых значений, чтобы не повредить материал коробки при закреплении динамика.

Установка усилителя и сабвуфера

Вот общая диаграмма, которая поможет вам визуализировать установку: ( Нажмите, чтобы увеличить, или нажмите здесь, чтобы получить .pdf, который вы можете просмотреть или распечатать, )

Установка усилителя состоит из нескольких основных шагов:

Проложите положительный провод к автомобильному аккумулятору и спрячьте его под ковром и внутренней обшивкой со стороны аккумулятора автомобиля.

Для этого вам нужно будет приподнять часть внутренней пластиковой отделки, например, крышки клапанной панели, которые обычно отламываются и возвращаются на место.Всегда будьте осторожны и, если необходимо, осторожно используйте отвертку с плоской головкой между зазорами, чтобы поддеть их. Отодвиньте ковер, чтобы найти место, чтобы спрятать провод усилителя.

Затем вы можете найти край ковра, который обычно легко отодвинуть и заправить проволокой.

Ходовой провод к двигателю автомобиля и аккумулятору

Честно говоря, подсоединение провода к батарее — обычно самая сложная задача, с которой вам придется столкнуться. Но не волнуйтесь, почти всегда есть щель, отверстие, заглушка, которую вы можете удалить, или резиновое уплотнение жгута проводов, в котором вы проделываете отверстие, проталкивая отвертку или аналогичный инструмент.

С фонариком загляните под приборную панель и попробуйте найти пластиковую пробку заливного отверстия, которую можно вытолкнуть (обнажая свободное отверстие, которое вы можете использовать) или резиновую прокладку с заводским жгутом проводов, которая идет в моторный отсек.

Если вам нужно это сделать, воспользуйтесь пробойником, острым предметом или даже очень прочной и длинной отверткой, чтобы проделать отверстие в резиновом уплотнении. Затем используйте «трюк с вешалкой», чтобы действовать как проволочная змейка, чтобы протянуть проволоку сквозь нее.

Если возможно, проденьте отверстие в уплотнении жгута проводов брандмауэра («втулку») и протолкните через него провод усилителя.

Если случайно вы найдете такую ​​пластмассовую заглушку, вытащите ее отверткой и используйте как готовое отверстие для кабеля питания. Это значительно упрощает работу с !

Если вы проходите через заводское уплотнение жгута проводов, как показано на 1-м рисунке, протолкните его, пока не сможете схватить провод, а затем протяните его через моторный отсек. Тогда вы прошли самое сложное!

Трюк с плечиками

Полезный трюк — использовать вешалку, чтобы сделать «проволочную змейку» для протягивания проволоки через узкие и трудные участки, особенно при переходе из салона в моторный отсек.

С помощью плоскогубцев вы можете выпрямить стандартную вешалку для одежды, чтобы получилась «проволочная змейка», которая представляет собой инструмент, используемый для протягивания проволоки через небольшие промежутки.

После этого можно обернуть шнур питания изолентой и прикрепить ее к концу.

Затем протолкните его через салон автомобиля (если нет более простой альтернативы) в моторный отсек, где вы, наконец, можете протянуть его вручную и отсоединить от него провод питания.

Лучше всего загибать концы так, чтобы они были закругленными и не цеплялись за препятствия на пути.Для достижения наилучших результатов сделайте небольшую петлю на конце, где вы хотите прикрепить провод, и хорошо оберните ее изолентой, чтобы сгладить острые края, которые могут зацепиться.

Проведение провода к задней части автомобиля

Возможно, вам будет проще снять заднее сиденье и найти зазор, который позволит вам легко провести провод к спине. Обычно я считаю, что сначала лучше найти место, где я могу просунуть руку или пальцы в боковую щель заднего сиденья (как основание верхней половины заднего сиденья) и выяснить, есть ли там свободное место.

Если нет, я попробую использовать трюк с вешалкой, который почти всегда работает.

Подсоедините положительный провод к держателю предохранителя.

Это очень просто. Обрежьте изоляцию примерно на 1/2 дюйма с концов проводов и установите держатель предохранителя на оголенный положительный провод. Подсоедините зажим для обжимного кольца и обожмите его плоскогубцами (или другими прочными плоскогубцами) или обжимным инструментом.

Поместите патрон предохранителя рядом с аккумуляторной батареей прибл. Длина провода не более 12 дюймов, так как это общее правило, используемое для того, чтобы убедиться, что недостаточно провода для возможного короткого замыкания без предохранителя , что может вызвать взрыв батареи или привести к возгоранию вашего автомобиля.

Не думаете? Такое случается! Не требуется много времени, чтобы зажатый незащищенный провод начал плавить изоляцию и начался пожар.

Не устанавливайте предохранитель! Я настоятельно рекомендую обжимать кольцевые клеммы, подобные тем, что показаны на левом рисунке , а не тем, что на правом рисунке (клеммы с наконечниками).

Это связано с тем, что клеммы с наконечниками намного сложнее обжимать, и для обеспечения наилучшего соединения может потребоваться пайка. 5/16 ″ кольцевые клеммы, подобные тем, что показаны слева, превосходны и просты в использовании, а также входят во многие хорошие комплекты проводки усилителя.К тому же они не очень дорогие.

Если у вас не получается натянуть резиновые втулки на провод, не беспокойтесь слишком сильно и при необходимости снимите их.

Избегайте клемм с наконечниками, подобных показанным здесь. Я обнаружил, что, хотя они продаются в некоторых наборах усилителей, а также в магазинах запчастей, они очень сложны в использовании и требуют специальных инструментов для обжима с большим усилием или инструментов для высокотемпературной пайки.

Они вполне могут помешать вам установить проводку усилителя, и я бы очень не хотел, чтобы это произошло

Надежно подсоедините положительный кабель к аккумуляторной батарее.

Используйте кольцевую клемму для закрепления на болте или шпильке зажима аккумулятора. Удалите коррозию наждачной бумагой или металлической щеткой и при необходимости обнажите чистый металл.

Для наилучшего метода используйте клемму с обжимным кольцом, чтобы прикрепить положительный провод к зажиму аккумулятора на шпильке или болте. Обязательно удалите предохранитель перед этим и установите держатель предохранителя на провод, прежде чем подключать его к батарее. Удерживайте на месте с помощью стяжки, чтобы прикрепить к ближайшей проводке, шлангам или скобам.

Подключите провод заземления усилителя к оголенному металлу рядом с тем местом, где будут размещены усилитель и сабвуфер.

Используйте зажим с обжимным кольцом и прикрепите его к кузову автомобиля (голый металл) заводским винтом или болтом. Альтернативным и более быстрым решением является использование аккумуляторной дрели и самореза, чтобы просверлить металл и одновременно закрепить кольцевой зажим.

Если вы можете найти заводской заземляющий провод в непосредственной близости, это отличная точка подключения заземляющего провода.В противном случае использование самореза и аккумуляторной дрели сделает работу очень быстрой.

Подключите провод дистанционного включения к автомобильной стереосистеме вторичного рынка и источнику сигнала

Если используется стереосистема неоригинальной модели, должен быть доступен выходной провод удаленного вывода (синий или бело-голубой). Подключите его к пульту дистанционного управления по проводу, входящему в комплект.

Если не установлена ​​автомобильная стереосистема на вторичном рынке, будет немного сложнее. В этом случае у вас есть несколько вариантов:

  • Подключите провод дистанционного управления к проводу +12 В, включенному при зажигании или дополнительном положении переключателя зажигания (это первый вариант).
  • Используйте специальный адаптер, который распознает музыку и при подключении к источнику питания может передавать сигнал удаленного отведения.

Второй вариант не нужен, за исключением очень сложных ситуаций.

Практически всегда где-нибудь в автомобиле можно найти коммутируемый провод +12 В. Это может занять время, но, используя хороший мультиметр, вы можете найти его и затем подключить аналогично подключению проводки динамика, показанному ниже.

На большинстве автомобильных стереосистем на вторичном рынке синий выходной провод предназначен для включения и выключения внешнего усилителя. Он подает +12 В при включении стереосистемы. Подключитесь к этому, если доступно. Обычно я использую стыковые соединители (обжимные соединители) для надежного подключения провода.

Подключение кабелей RCA — или подключите проводку громкоговорителей, если разъемы RCA недоступны

Снимите автомобильную стереосистему и получите доступ к задней проводке или задней части стереосистемы, если это и послепродажная (не заводская) модель. Подключите к разъемам RCA, если они доступны, в следующем порядке предпочтения:

  1. Выходные гнезда для сабвуфера (часто обозначаются SUB или SUBW)
  2. Если есть 4, используйте ЗАДНИЕ домкраты
  3. Если доступно только 2, то тоже ничего.

Левый канал отмечен белым разъемом, а красный представляет правый канал.

Подключите кабели RCA к задней части стереосистемы вторичного рынка, если таковая имеется.

Подключение к входам уровня громкоговорителей (если у вас заводская система)

Если разъемы RCA недоступны или у вас есть штатная автомобильная стереосистема, вам необходимо отключить проводку динамиков, чтобы получить источник аудиосигнала. Это может быть проще сделать, когда вы подключаете удаленный провод к стереосистеме. Если в автомобиле есть задние динамики, это тоже вариант, так как динамики в багажнике могут иметь довольно легкий доступ к проводке динамиков.

Вам необходимо найти информацию о проводке для вашего автомобиля и проверить на таких сайтах, как the12volt.com, электрические схемы.

На каждой паре проводов динамика или рядом с разъемом провода динамика снимите примерно 1/2 дюйма изоляции и отколите ее. Для этого либо оберните провод, либо обрежьте заводской провод и подключите к нему с помощью обжимных соединителей, при этом прикрепляя провод небольшого калибра.

Обжимные соединители (см. Список инструментов выше) надежны и обеспечивают хороший электрический контакт.Я рекомендую вам использовать их, если это возможно.

Проложите проводку к месту усилителя

После подключения провода питания, провода дистанционного управления и сигнального провода переместите его вниз с той же стороны автомобиля (при необходимости), а когда провода соединятся вместе, используйте стяжки (также называемые «стяжки»), чтобы аккуратно удерживать все вместе. . Используйте кусачки, чтобы отрезать лишнюю оставшуюся длину стяжки.

Соберите вместе провода питания и кабеля вот так. Чтобы сэкономить деньги, вы можете расстегнуть стяжки на расстоянии примерно 12 дюймов друг от друга, чтобы не использовать слишком много стяжек.Стяжки удерживают проводку на месте, делают ее более управляемой и помогают предотвратить перемещение вещей с течением времени.

Монтаж усилителя

Две идеи монтажа усилителя, которые подходят почти для любой установки. Не переживайте! Один из них должен работать. Однако идея монтажа на плате выглядит намного лучше и означает, что во многих случаях вы можете установить усилитель в стороне.

Для большинства людей есть 2 отличных и простых способа надежно закрепить усилитель:

  1. На коробке сабвуфера
  2. Сделайте монтажную плату усилителя и надежно прикрепите ее к автомобилю

Я предпочитаю №2, так как это более привлекательный и профессиональный метод.Это немного больше работы, чем №1, но выглядит великолепно, а также позволяет избежать сильной вибрации усилителя, как при установке на корпус сабвуфера.

Для варианта №2 вы можете купить красивый коврик для динамика или темную ткань в магазине Joann или другом магазине тканей / рукоделия и покрыть доску клеевым спреем и / или степлером, а затем закрепить ее с помощью кронштейнов или ремней автомобильной стереосистемы.

Ткань

Black доступна в различных типах тканей (я часто использовал черный фетр или материалы, похожие на бархат, для нестандартной укладки).

Большим преимуществом использования стойки усилителя (платы усилителя), изготовленной по индивидуальному заказу, является то, что ее можно установить в местах, которые иначе были бы невозможны.

Просто отрежьте кусок платы (например, купленный в Lowe’s или Home Depot) немного больше усилителя, закрепите его с помощью скоб или ремней, и все.

Пока у вас есть место и детали для монтажа платы, это относительно просто! Вы можете найти несколько отличных, которые я использую здесь.

Используйте винты с полукруглой головкой (слева), а не саморезы, когда вы крепите предметы к дереву или древесным материалам.Крепежные ремни для автомобильной стереосистемы (справа): фантастический для индивидуального монтажа усилителей, плат усилителей и коробок сабвуферов на автомобиле.
Подключите всю проводку к усилителю и сабвуферу

Это самая легкая часть! И вы находитесь на «финишной прямой» — на данный момент осталось немногое. Если все пойдет хорошо, очень скоро у вас будет отличный звук.

При выключенном питании и извлеченном предохранителе провода питания подключите провод питания, провод заземления и провод дистанционного управления к соответствующим клеммам.Обычно положительный и отрицательный выводы больше остальных.

Убедитесь, что у вас хорошее, плотное соединение, без торчащих проводов, которые могут привести к короткому замыканию.

(Нажмите, чтобы увеличить)

Подключите больший провод динамика, который вы купили, к клеммам динамика усилителя. Если вы используете мостовой усилитель, подключите провода к усилителю аналогично тому, как показано здесь. При использовании входов RCA подключитесь к паре входов для выходов динамиков, к которым вы подключены.

Если используются входы уровня громкоговорителей от заводской системы, подключите их сейчас. Они должны быть помечены и / или размечены цветом, чтобы было понятнее.

Включите систему и проверьте наличие проблем

Установите предохранитель и включите зажигание и стереосистему. Вы должны услышать звук, а индикатор питания усилителя должен указывать на то, что он включен. Если нет, проверьте следующие пункты на наличие проблем.

Quick Tip

По возможности используйте измерительный прибор для поиска и устранения неисправностей усилителя.Контрольные огни не дают вам достаточно информации. Многие усилители могут иметь хорошее заземление и соединение с аккумулятором +12 В, но не включаются, если, например, на удаленном проводе ниже определенного напряжения, поэтому важно иметь возможность выяснить, что происходит.

Если у вас нет звука или питания, скорее всего, это связано с одной из следующих распространенных причин:

  • Плохой провод массы автомобиля (измерьте отсутствие обрывов между отрицательной клеммой усилителя и металлической частью автомобиля)
  • Проблема с держателем предохранителя или неисправный предохранитель
  • Напряжение на проводе дистанционного управления слишком низкое или +12 В не подается вообще

Как правило, существует всего несколько причин, по которым усилитель не может включаться и воспроизводить звук, так что обычно это одна из нескольких основных проблем, как я перечислил здесь, вызывающих проблему.

Настройка усиления и низких частот

Проблема с настройкой звука как на стерео , так и на усилителе заключается в том, что настройки могут быть произвольными, и один может повлиять на то, как другой воспроизводит звук на вашем сабвуфере.

Рекомендую сделать следующее:

  1. Отключите все функции усиления низких частот или эквалайзера (EQ) на стереосистеме или установите средний или нулевой уровень.
  2. Отключите все регуляторы усиления низких частот на усилителе или установите минимальный уровень.
  3. Установите минимальное усиление усилителя

Большинство хорошо продуманных усилителей, таких как популярный Alpine MRV-F300, имеют гибкие элементы управления кроссовером, которые вам следует использовать.С ними вы можете получить чистую музыку с низким уровнем искажений при большой громкости. Удивительно, но очень немногие люди используют эти возможности в полной мере!

Включите музыку, которая вам хорошо знакома и должна иметь хорошие басы на умеренном уровне. Затем с помощью подходящей небольшой отвертки или отвертки отрегулируйте усиление до тех пор, пока качество низких частот не будет на уровне, который вам нравится.

Не забывайте, что при закрытии люка внедорожника или багажника автомобиля звук несколько изменится по сравнению с тем, когда закрываются дверь, багажник и / или задний люк.

Если в стереосистеме недостаточно басов или ваша система по-прежнему не звучит должным образом, попробуйте усилить низкие частоты на своем усилителе, если это возможно.

Усиление низких частот обычно работает для усиления низких частот, например, около фиксированной или регулируемой частоты около 50 Гц. Иногда это может добавить звуковой системе дополнительный звук и басы.

Сводка

Надеюсь, мой гид предоставил много полезной информации. Это то, чем я хотел бы заниматься, потому что я хочу, чтобы все знали, как здорово установить свой собственный автомобильный сабвуфер и усилитель.

Один важный совет: для устанавливаемых на заводе аудиосистем премиум-класса, таких как Bose, JBL и Harmon Kardon, может быть сложно, поскольку эти системы намного сложнее.

Вообще говоря, вы все равно сможете добавить сабвуфер, в большинстве случаев отключив пару заводских выводов динамиков.

Если у вас возникнут проблемы или вы не чувствуете себя в состоянии справиться с задачей, подумайте о том, чтобы получить оценку, поговорив с авторитетным магазином автомагнитол. Если они говорят, что вашему автомобилю потребуются детали и надстройки, не перечисленные здесь, обязательно спросите, почему.

Дополнения

приносят очень большой доход магазинам автомобильной аудиотехники.

Что бы вы ни делали, не пугайтесь . Следуйте моим советам, чтобы лучше подготовиться и выполнять установку поэтапно.

Практически каждый может установить собственный сабвуфер в машину и наслаждаться фантастическими басами!

Рекомендуемые товары

Как я уже упоминал в своем руководстве, я обычно рекомендую использовать многоканальный усилитель. Вот отличный список, который я собрал из самых доступных и эффективных моделей.

Вот очень хороший и полный комплект проводки усилителя, чтобы упростить работу (я нашел одни из лучших ценностей на Amazon).

Одна из лучших автомобильных стереосистем, которые я нашел, — это автомобильная стереосистема Alpine CDE-HD149BT Single-Din с Bluetooth, HD-радио, ЖК-дисплеем премиум-класса и …

Распечатки

  1. Базовая инфографика с практическими рекомендациями (файл .pdf)
  2. Схема установки автомобильного усилителя
  3. Базовая схема подключения НЧ-динамиков

Есть вопросы или комментарии? Не стесняйтесь оставлять комментарии ниже или дайте мне знать.

Пример проектирования и изготовления корпуса динамика

Пример проектирования и сборки корпуса динамика

В этом примере конструкции корпуса динамика используются многие калькуляторы, которые можно найти на этот сайт. Вам также следует ознакомиться с Руководством по сборке динамиков. за дополнительной помощью.

Для этого примера я выбрал 3 драйвера ScanSpeak для 3-полосного динамика — тот же 3, что использовался в учебном пособии по кроссоверу. Эта конструкция устарела, и характеристики этих драйверов с тех пор изменились и / или были сняты с производства.Эти 3 драйвера могут быть меньше, чем ожидается от типичной 3-полосной системы. СЧ-динамик имеет размер 4 дюйма, а НЧ-динамик — 6,5 дюйма, но эта система по-прежнему способна производят глубокие частоты на 35 Гц. Выбранные мной драйверы (со спецификациями, предоставленными производителем):

«
Драйвер Модель Размер Част. Диапазон Импед. Чувствительность Xmax
Твитер D2008 / 8512 20 мм 2–30 кГц 8 Ом 90 дБ SPL 200-4k Гц 8 Ом 88 дБ SPL 1.5 мм
НЧ-динамик 18 Вт / 8543 6,5 дюйма 35–3,2 кГц 8 Ом 89 дБ SPL 6,5 мм
Динамик Экв. Резонанс в свободном воздухе (Fs) Total Q (Qts) Electrical Q (Qes)
Твитер 1000 Гц
0.32 0,36
Низкочастотный динамик 49 литров 30 Гц 0,22 0,26
Диапазон мм D200 Гц SPL13 дБ 49 литров
Драйвер Модель Размер Импед. Чувствительность Xmax Эквивалентный объем (Vas) Резонанс в свободном воздухе (Fs) Total Q (Qts) Electric Q (Qes)
Tweeter 2–30 кГц 8 Ом 90 дБ SPL 1000 Гц
Mid 13M / 836 Ом 4 «200–41390 88 дБ SPL 1.5 мм 3 литра 77 Гц 0,32 0,36
Низкочастотный динамик 18 Вт / 8543 6,5 дюйма 35-3,2 кГц 8 Ом 30 Гц 0,22 0,26

Сначала мы воспользуемся калькулятором герметичных и портированных динамиков, чтобы определить, какой корпус следует использовать: герметичный или портированный. В калькуляторе «Запечатано или перенесено» используется формула ниже.Если EBP меньше 50, рекомендуется герметичный корпус. Выше 90 ~ 100 и рекомендуется корпус с портами. Между 50 и 90 подойдет любой тип.

Произведение эффективности на ширину полосы пропускания (EBP) = Резонанс в свободном воздухе (Fs) / Электрический «Q» драйвера (Qes)

Твитер в нашем примере уже герметичен и не требует корпуса. EBP наших среднечастотных и низкочастотных динамиков рассчитывается как:

Средний EBP = 77 /.36 = 213

EBP НЧ-динамика = 30 / 0,26 = 115

Оба значения намного выше 90 и требуют наличия портированных корпусов. Чтобы этот пример был интересным, Я собираюсь проигнорировать эти результаты и использовать один герметичный корпус и один корпус с портами, чтобы показать различия между ними.

Герметичная камера будет использоваться для мид-динамика и корпуса с отверстиями для низкочастотного динамика. Для расчета объема коробки для запечатанной коробки требуются Vas, Fs и Qts.Мы будем использовать стандартное значение .707 для Qtc для плавного спада на нижнем уровне. Для расчета объема коробки и размера порта для корпуса с переносом требуется значение Vas, Fs, Qts и диаметр конуса.

Для расчета громкости динамика мы будем использовать Speaker Box Designer. Мы должны не забыть перейти на метрические единицы в этом калькуляторе — все числа ScanSpeak указаны в миллиметрах и литрах. СЧ-динамик в закрытом корпусе дает нам:

0,03 кубических фута (0.77 литров) — крайне мало места для динамика. Помните, что для этого драйвера мы должны были использовать переносной корпус. Сам динамик имеет круглую форму всего 4 дюйма. Если мы возьмем коробку размером минимум 4 x 4 дюйма (наименьший размер, который позволяет динамик), тогда коробка может быть только около 3 дюймов в глубину — Но я, конечно же, игнорирую пространство, занимаемое самим динамиком и внутренними креплениями. Также это внутренние размеры. Толщина дерева сделает ящик больше.

ScanSpeak не предоставляет информацию о смещении водителя, поэтому мы будем использовать Калькулятор смещения водителя.Мы будем использовать диаграммы, предоставленные ScanSpeak, для ввода чисел в наш калькулятор смещения.

Калькулятор смещения — это лучшее предположение о смещении динамика динамика. Это неточно, но чем больше информации вы предоставите, тем лучше. В качестве диаметра конуса мы будем использовать 103 мм, а не диаметр внешней металлической кромки динамика в 130 мм. Монтажная глубина 45,5 мм, диаметр магнита 90 мм. Высота магнита не указана, поэтому мы измерили значение 30 мм, предполагая, что рисунок выполнен в масштабе.Если бы у нас были драйверы под рукой, мы могли бы измерить их, чтобы быть уверенным. Нам также необходимо указать, что мы будем устанавливать драйвер заподлицо и использовать пиломатериалы толщиной 3/4 дюйма в нашем корпусе.

Теперь мы готовы использовать Калькулятор объема корпуса динамика для определения внешних размеров корпуса динамика. Также не забудьте прочитать справку по калькулятору Speaker Box Calculator.

Чтобы использовать этот калькулятор, мы вводим диаметр динамика 4 дюйма, объем коробки (0.77 литров), рабочий объем водителя (0,24 литра), толщина древесины (3/4 дюйма — то же, что и выше), и укажите, что мы будем использовать 3/4 дюйма латы. Теперь пользователь может настроить ширину, высоту и глубину. из коробки динамика, пока объем не станет 0,77 л. Ширина и высота коробки должны быть не менее 4 дюймов, чтобы освободить место для самого динамика. Мы собираемся использовать здесь ширину 7 дюймов, так что такая же ширина коробки будет работать и для нашего 6,5-дюймового НЧ-динамика.

Калькулятор громкости блока динамика также предоставляет размер каждой панели блока.Мы не будем использовать эту информацию, так как мы будем строить единый корпус для всех трех драйверов.

Теперь о сабвуфере. При использовании калькулятора портированного блока динамиков размер динамика (эффективный диаметр конуса — D) используется только для определения ширины порта. Использование калькулятора Speaker Box для портированной коробки для вуфера дает нам:

Наш калькулятор дает нам корпус 3 размером 0,48 фута с круглым портом шириной 2 дюйма и длиной 4,26 дюйма.Примечание. Порт указан как в стандартных, так и в метрических единицах измерения. Эти цифры не совпадают. 2 дюйма = 5,08 см, а не 5 см точно. Длина порта рассчитывается дважды. Один раз для порта диаметром ровно 2 дюйма и один для порта диаметром точно 5 см. Предполагается, что вы будете покупать готовый порт только номинального размера.

Опять же, у нас нет смещения динамика вуфера, поэтому мы воспользуемся нашим калькулятором, чтобы оценить его. Вот диаграмма ScanSpeak.

А вот и калькулятор смещения.

Итак, нам нужна коробка объемом 13,64 литра с отверстием длиной 4,26 дюйма диаметром 2 дюйма и рабочим объемом динамика 0,61 литра. Мы хотим, чтобы ширина динамика была такой же 7 дюймов, как у среднечастотного динамика, как указано выше, поэтому дополнительная громкость будет происходят от увеличения высоты и глубины.

Следующим шагом будет определиться с общим размером и формой корпуса динамика.Некоторые возможные варианты показаны ниже. Объем коробки для этих динамиков позволяет использовать колонку в стиле книжной полки, но в данном примере это напольная колонка. будет использоваться вместо этого. Примечание. Не обязательно использовать весь блок динамика для корпуса динамика, поэтому внешний габариты самого динамика могут быть сколь угодно большими.

Слева направо:

  • Полочный динамик
  • Акустическая система напольная
  • Вид сбоку той же напольной колонки.Примечание. НЧ-динамик будет перенесен во всех этих вариантах дизайна, даже если он не показан. Обратите внимание, что камера для среднечастотного динамика — это не вся глубина динамика.
  • Вид сбоку альтернативной конструкции, когда динамик наклонен назад. В идеальной конфигурации динамиков задняя часть каждого диффузора выровнена вертикально. При установке заподлицо на вертикальный кусок дерева низкочастотный динамик будет на пару дюймов позади средне- и высокочастотного динамика.
  • Другой вид сбоку, альтернативная конфигурация.В этой конструкции наклонена только передняя панель. Математика в вычислении объема камеры становится немного сложнее, но сборка может упроститься, если у нее будет только одна угловая сторона. Также проблем с балансировкой меньше. В этой конструкции также используется тот факт, что верхние камеры меньше (наша среднечастотная камера должна быть маленькой), так что средняя камера может простираться на всю глубину динамика.
  • В окончательной конфигурации есть два 6,5-дюймовых низкочастотных динамика. Два низкочастотных динамика могут быть использованы, чтобы помочь с тем фактом, что низкочастотные динамики имеют меньшую мощность, чем другие драйверы в этой системе, а два низкочастотных динамика также помогут в низких частотах.Добавление второго драйвера не означает, что вы просто должны удвоить размер бокса и порта. Это может быть хорошей отправной точкой, но для достижения желаемого результата потребуются эксперименты. Без адекватного оборудования для тестирования вам было бы лучше придерживаться более простой системы, если вы не следуете опубликованному дизайну от кого-то другого. Поиск в Интернете DIY ScanSpeak 18W / 8543 обнаруживает несколько опубликованных дизайнов, использующих 1 или 2 из этих драйверов.

Некоторые другие думают рассмотреть:

  • Глубина коробки должна быть не меньше длины порта + диаметра порта — это не проблема для этой системы.
  • При определении размеров колонок держитесь подальше от идеальных кубиков. Ширина, высота и глубина не должны совпадать. Все должно быть в порядке, если 2 числа находятся рядом с одним и тем же значением.
  • Учет размера внутренней распорки и смещения динамика при определении размера каждой камеры — опять же не проблема, потому что наш калькулятор делает это за нас.
  • Учитывайте размер кроссовера при определении размера каждой камеры.Поскольку у этого динамика есть неиспользуемая камера внизу, кроссовер перейдет туда. Это позволяет менять / ремонтировать кроссовер, не разбирая динамик.

Некоторые советы по конструкции коробки см. В Руководстве по сборке динамиков.

Чтобы получить помощь в разработке кроссовера, см. Учебное пособие по кроссоверу и Руководство по кроссоверу.

Дополнительный корпус

DIY — Mobile Audio Tech

Фото 2/35 | diy корпус сабвуфера фото

Если вы были заядлым читателем журнала Truckin и посещали выставки нестандартных грузовиков, то вы видели дикие аудио-звуковые системы с безумными корпусами сабвуфера.Эти корпуса являются многоцелевым компонентом пакета звуковых систем, потому что они должны звучать так же хорошо, как выглядят. Корпуса экзотических сабвуферов должны иметь правильную внутреннюю форму и объем, чтобы соответствовать требованиям к сабвуферам. Корпуса высокого класса оборачиваются тканью, затем покрываются смолой, отверждаются, шлифуются, покрываются шпатлевкой и шлифуются до гладкости. Затем на корпус наносится пара слоев герметика и цветное базовое покрытие. Если его нужно покрасить, корпусу дают время для отверждения, затем шлифуют цвет и очищают, полируют и, наконец, полируют.Все это может стоить мега баксов.

Мы подумали, что было бы круто показать вам, как построить простой и недорогой дополнительный корпус, состоящий из ДВП средней плотности (МДФ), без обертки из стекловолокна и смолы. Этот корпус был разработан для установки между парой ковшеобразных сидений и одновременно служит центральной консолью или подлокотником, в котором будет размещен сабвуфер диаметром 10 дюймов.

Дэнни Хентжес, талантливый инженер-звукорежиссер из компании 3rd Element Designs в Онтарио, Калифорния, руководил нами, создавая недорогую центральную консоль сабвуфера из МДФ без использования стекловолокна.

Фото 35/35 | Установка корпуса сабвуфера своими руками Завершить

Дэнни сел за руль и попробовал подлокотник на центральной консоли. Это естественное ощущение. Слишком круто.

5 1 коробка длиной 1 дюйм штифты Общая стоимость: долл. США
ОТВЕТЫ НА ВАШИ ВОПРОСЫ
Затраченное время на работу 5 часов
Степень сложности Средний
Необходимые инструменты: круглая пила (опция) фрезерный станок с разными битами, лобзик, пистолет для гвоздей (опция), двигатель сверла и молоток
ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ
Количество Описание Цена
1 4×8 Лист МДФ (ДВП средней плотности) 24 $.00
1 бутылка Клей для дерева Elmer 5,49 $
1 коробка 1 1/2 дюйма длинные шпильки (маленькие гвозди) 6,19 доллара
5,75 долл. США
2 ярда хлопок / полиэстер (обертка) 10,35 долл. США
1 кварта стекловолоконная смола 14 долл. США.95
1 пинта шпатлевка для тела или шпатлевка для дерева 4,35 $
1 28 дюймов x 12 дюймов x 2 дюйма плотная пена 6,49 долл.
1 баллон Клей-спрей 3M для общих отделок 3,95 $
2 баллона грунтовочная краска для дерева (4.15 шт.) 8,30 долл. США
2 банки Полуглянцевая краска для дерева 4,15 долл. США
1 банка Полуглянцевый герметик для древесины 4,15 долл. США

Лучшие коробки сабвуфера для глубоких басов (обзор и руководство по покупке) в 2020 году

Преимущества боксов сабвуфера

  • Оптимальные характеристики сабвуфера. Сабвуфер обычно воспроизводит звук сзади и спереди. Без кожуха звук из задней части динамика подавлял бы частоты из передней части динамика. Корпус сабвуфера содержит частоты в задней части динамика для создания однородного звука.
  • Предотвратить перегрев. В большинстве корпусов для сабвуферов остается достаточно места вокруг динамика, чтобы воздух мог свободно входить и выходить. Это помогает охлаждать динамики сабвуфера, чтобы предотвратить перегрев и повреждение критически важных компонентов, особенно при воспроизведении громкой музыки.
  • Хороший эстетический вид. Большинство производителей проектируют коробки для сабвуферов с ковровым покрытием снаружи, которые подходят к интерьеру большинства автомобилей. Закрытые сабвуферы придадут вашему автомобилю стильный вид, особенно когда он помещен в багажник.

Типы корпусов для сабвуферов

Герметичные корпуса

Герметичные корпуса имеют компактную конструкцию с одним отверстием, на которое опирается голова динамика. Воздух не входит и не выходит из коробки, и такая конструкция подходит практически для всех транспортных средств.Вы получите точный, чистый звук от динамика и корпуса, но вам потребуется больше мощности для воспроизведения на большей громкости.

Портовые боксы

Портовые или вентилируемые боксы усиливают низкие частоты. Они дают более мощные басы, чем герметичные коробки, независимо от мощности усилителя. Коробки с отверстиями также улучшают поток воздуха к сабвуферам, предотвращая перегрев, особенно при воспроизведении музыки в течение длительного времени. Они подходят для воспроизведения хэви-метала и подобной музыки во время вождения.

Полосовые боксы

Полосовые боксы — это разновидность боксов с переносом. Единственная разница в том, что они обеспечивают более громкий звук в узком частотном диапазоне. Обычно это сдвоенный сабвуфер, в котором одна камера открыта, а другая закрыта. Хотя не все сабвуферные динамики хорошо работают с полосами пропускания, они имеют лучшую басовую стойку и подходят для агрессивных звуков, таких как регги, рэп и хард-рок.

Коробки для сабвуферов Free-Air

Кожухи для Free-Air включают в себя низкочастотный динамик, установленный на доске, а затем прикрепленный к задней палубе или багажнику у заднего сиденья.В этом случае багажник будет действовать как ограждение, изолирующее низкие частоты от задней части автомобиля. Это устраняет проблему искажения звука от сабвуферов без кожуха. Коробки такого типа удобны в установке, но работают только с сабвуферами, предназначенными для работы на открытом воздухе.

Ведущие бренды

Atrend

Altrend — американская компания, которая предлагает первоклассные аудиопродукты. Его международный центр находится в Дели, Индия, а штаб-квартира — в Чикаго, штат Иллинойс.Компания производит 259 уникальных моделей корпусов и является известным дистрибьютором усилителей Banda Audio. Некоторые из его корпусов для сабвуфера с глубокими басами — это корпус для сабвуфера Bbox E12DSV Dual 12 ”с общей вентиляцией и ковровым покрытием и Bbox E12ST Single 12” Truck Subwoofer.

America Sound Connect

America Sound Connect — американская компания по производству корпусов. Он предлагает более 10 000 классных коробок для сабвуферов, а также производит OEM-радиостанции и аксессуары, такие как клеммные коробки, декоративные кольца, решетки сабвуфера и концы проводов.Некоторые из его лучших конструкций боксов — это универсальный сабвуфер с двумя 8-дюймовыми сабвуферами ASC с вентиляционными отверстиями и одиночный 8-дюймовый сабвуфер ASC.

Pioneer

Pioneer — известный производитель автомобильной аудиотехники. Нодзому Мацумото основал компанию в 1938 году со штаб-квартирой в Токио, Япония. Компания имеет более чем 70-летний опыт работы в отрасли, и большинство ее корпусов предварительно загружены сабвуфером. Однако, если вы ищете пустое дополнительное поле, попробуйте Pioneer UD-SW250D.

Цены на корпус сабвуфера

  • Менее 50 долларов: Это диапазон цен для большинства корпусов с одним сабвуфером. Они обладают теми же типичными чертами, как внешнее покрытие с ковровым покрытием, воздухонепроницаемые стены и проводка сабвуфера. Вы также можете приобрести несколько корпусов с двумя сабвуферами.
  • Выше 50 долларов: Корпуса с таким бюджетом часто обладают лучшими низкочастотными характеристиками. Большинство из них изготовлено из высококачественной твердой древесины, такой как МДФ, и имеют качественное ковровое покрытие, защищающее корпус.Некоторые бренды продают свои сабвуферы вместе со своими корпусами, и вы можете купить оба, если вам нужно полностью обновить музыкальную систему.

Основные характеристики

Тип корпуса

Герметичные коробки лучше всего подходят для малых и средних автомобилей с небольшим пространством в автомобиле. Если у вас только один сабвуфер, экономичнее будет купить герметичный бокс. Если вы меломан, который любит громкую музыку во время длительных поездок на автомобиле, подумайте о приобретении переносного или бандпасс-бокса.

Размер

Размер корпуса во многом зависит от количества имеющихся у вас вуферов. Двойные корпуса, как следует из названия, могут содержать два динамика. Вам нужно будет выбрать дизайн, соответствующий размеру ваших динамиков. Например, 12-дюймовая двойная коробка будет хорошо работать с сабвуферами от 10 до 12 дюймов, но будет слишком маленькой для пары 15-дюймовых сабвуферов.

Прочие соображения

  • Эстетика: Корпус должен дополнять интерьер вашего автомобиля.Большинство производителей делают свои корпуса с внешним ковровым покрытием или наклонной конструкцией, которая выглядит привлекательно при установке в салон автомобиля.
  • Доступное место: Выполните все необходимые измерения, чтобы определить, достаточно ли в вашем автомобиле места для нового блока сабвуфера. Доступное пространство также определит, выберете ли вы коробку прямой или клиновидной формы.

Лучший сабвуфер для глубоких басов Обзоры и рекомендации 2020

Советы

  • Нанесите дополнительный клей для дерева на каждый стык стены, чтобы предотвратить возможные утечки воздуха и сделать сабвуфер более прочным.Некоторые корпуса послепродажного обслуживания могут иметь несколько дефектов, поэтому лучше проявить осторожность, прежде чем корпус развалится.
  • Всегда измеряйте размер вашей системы сабвуфера и размера багажника перед покупкой коробки. Если вы покупаете корпус в Интернете, вам следует внимательно следить за размерами продукта, чтобы получить идеальный размер, который не повредил бы ваши сабвуферы из-за дребезжания.

Часто задаваемые вопросы

В: Какая древесина лучше всего подходит для корпуса сабвуфера?

A: МДФ Дерево идеально подходит для изготовления корпусов сабвуферов.Древесина прочная, долговечная и достаточно толстая, чтобы ограничить искажение звуковых волн. На втором месте — фанера, которая легче МДФ, но достаточно прочная, чтобы обеспечить наилучшее качество звука при ламинировании. Третьим лучшим вариантом может стать стекловолокно, поскольку оно прочное и легкое, не реагирует на погодные и температурные изменения.

В: Могу ли я поместить сабвуфер разных размеров в одну коробку?

A: Это делать не рекомендуется. Всегда выбирайте разные коробки, совместимые с размером ваших сабвуферов.В противном случае вы можете получить искаженный звук и повредить сабвуферы из-за всей вибрации из-за лишнего пространства.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
