Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется большего удобства, да и эстетики. Все это могут дать кирпичные мангалы. Из-за пластичности материала могут они быть небольшими — занимать порядка одного квадратного места площади, а могут стоять приличные угловые комплексы с очагом, варочной плитой и даже с раковиной и подведенной водой/канализацией. Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.
Содержание статьи

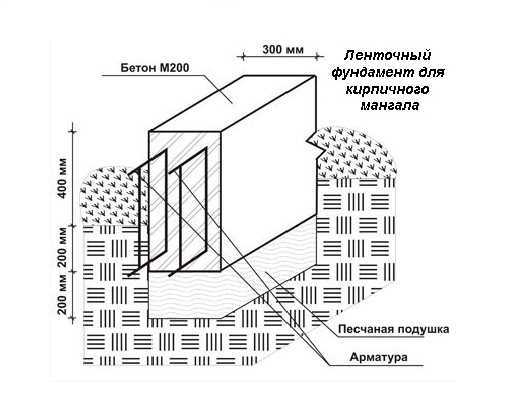

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.
Этот простой мангал из кирпича своими руками сможет сложить даже новичок
Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.
В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.
Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

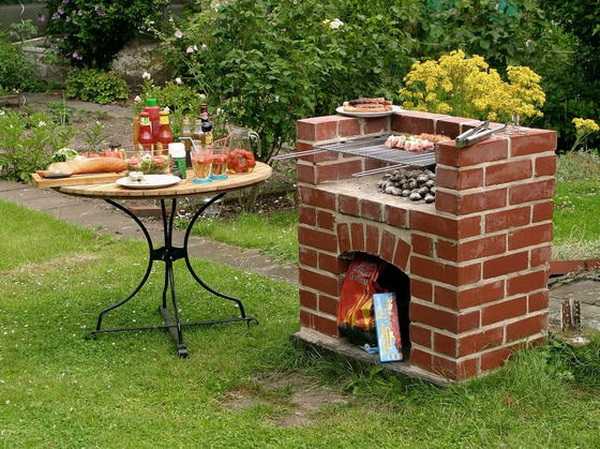

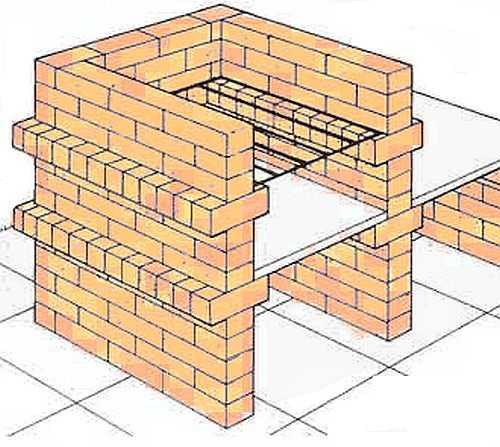

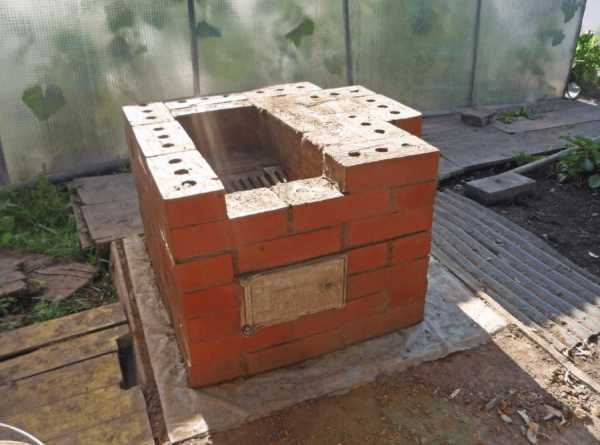

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.
В базовом варианте размеры такие:
Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.
Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.
Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.
Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.
Толщина шва 5-8 мм. Она должна быть одинаковой.
Порядовка небольшого дачного мангала из кирпича
Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.
Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.
Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры
Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.
Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»
Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

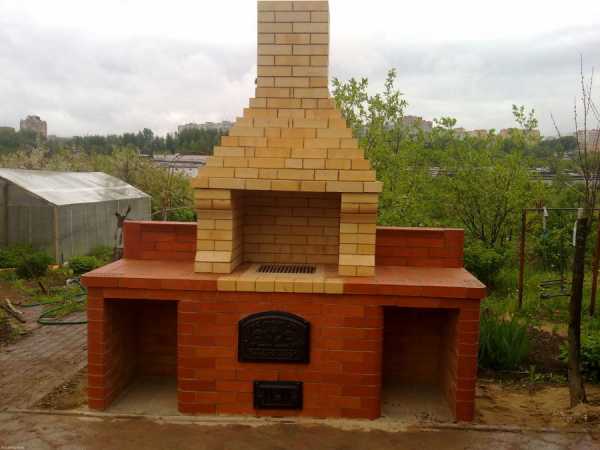

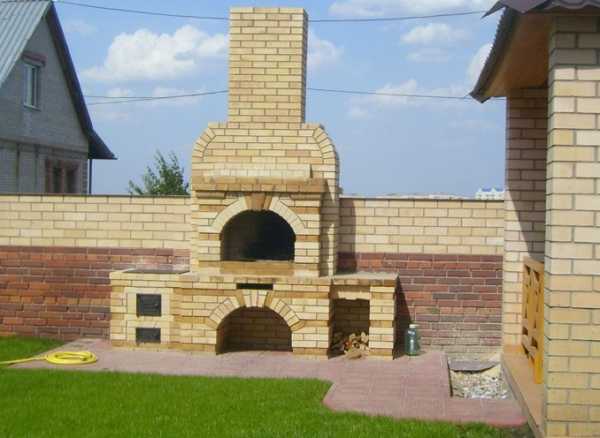

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

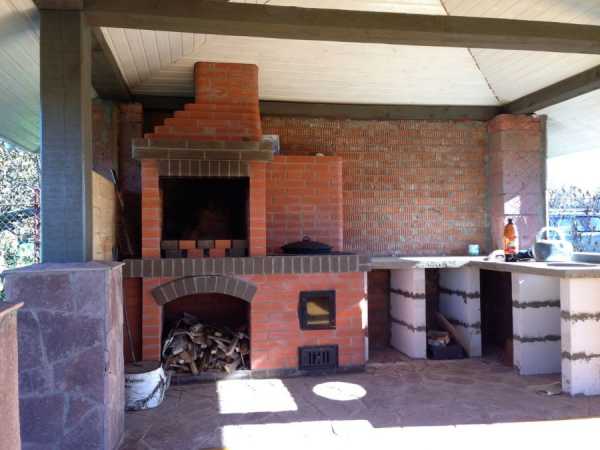

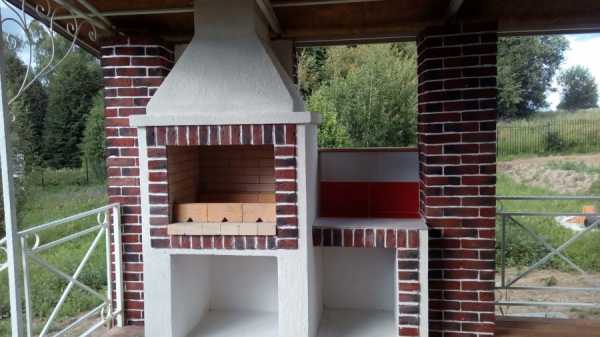

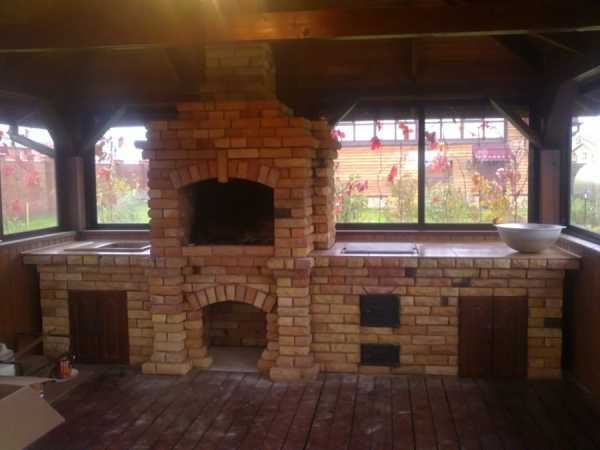

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

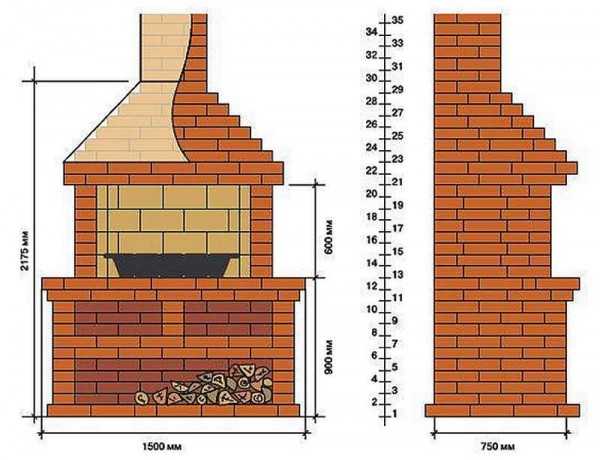

Этот мангал/барбекю из кирпича имеет средние размеры:
Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке
Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.
Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.
Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.
Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.
Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

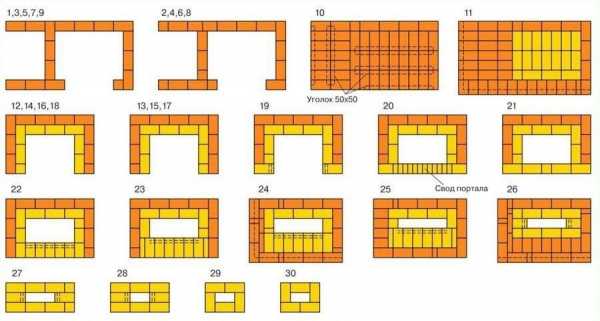

Порядовка мангала из кирпича для беседки
Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.
В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.
В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.
13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.
Средняя часть порядовки: формируем зону очага
Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.
В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.
Формирование трубы для отвода дыма от мангала
В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.
Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»
Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.
Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

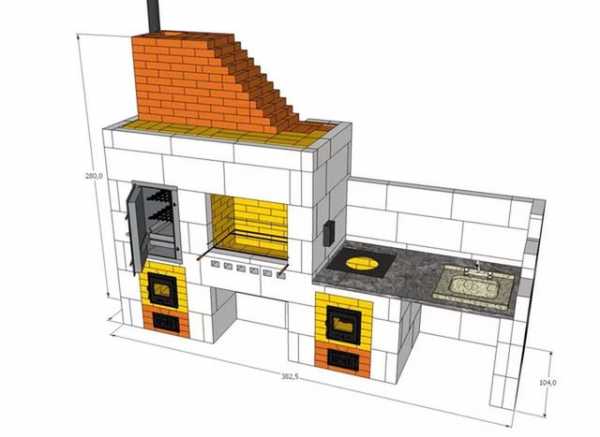

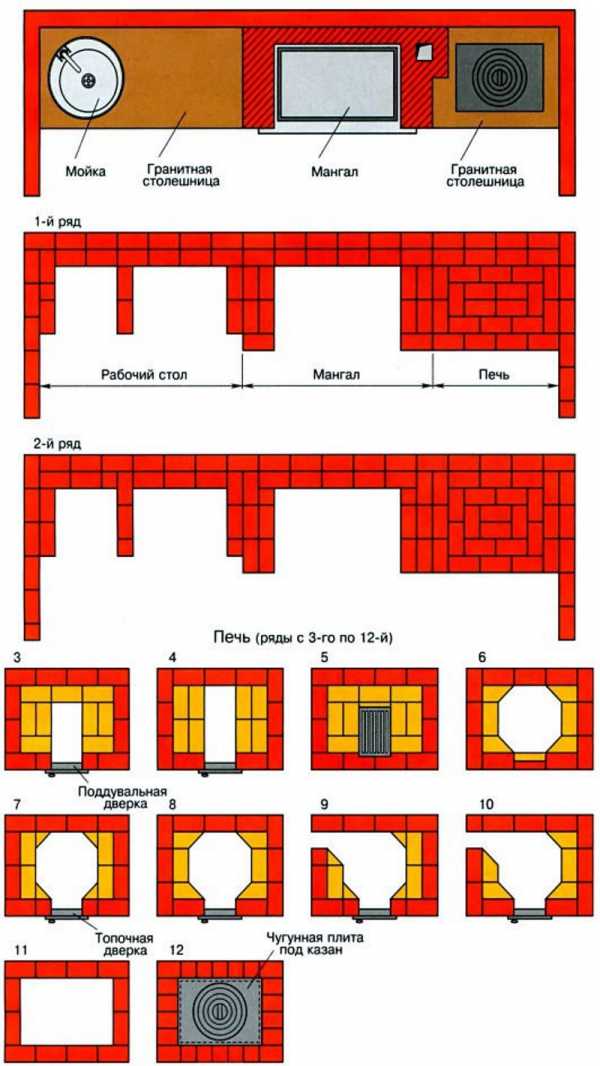

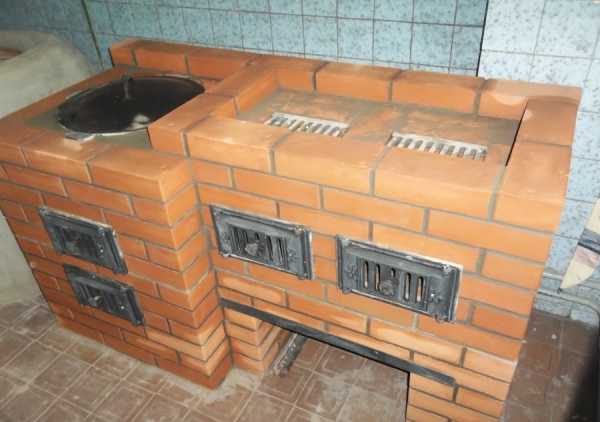

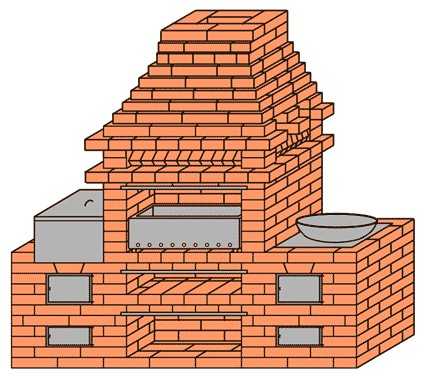

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.
Строительство беседки из кирпича описано здесь.

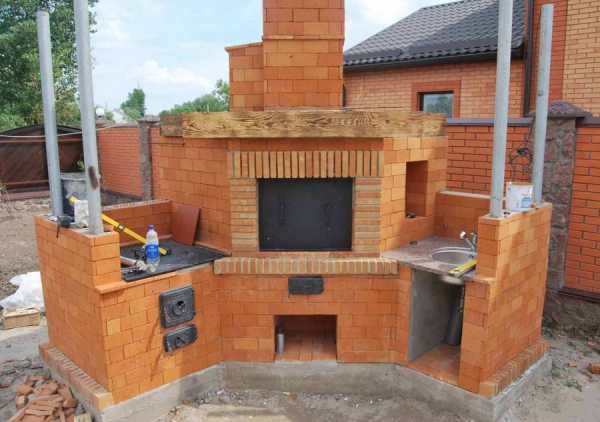

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.
Угловой мангал из кирпича: первая часть порядовки
Вторая часть порядовки
Заключительные ряды кладки углового мангала из кирпича
stroychik.ru
Большинство людей покупает мангалы в специализированных магазинах, но некоторые, желающие смастерить что-то самостоятельно, делают их сами. В этой статье рассмотрим как сделать самый простой и недорогой мангал из кирпича своими руками. Фото пошагового процесса также прилагаются.
В небольшом мангале их кирпича отсутствует все лишнее, он идеально прост. Также немаловажным фактором является разница в бюджете: построить маленький мангал дешевле и быстрее, чем многофункциональный.
Основные отличия показаны в таблице:
| Отличия | Простой | Сложный |
|---|---|---|
| Габариты | в среднем – 1000х260х625 мм | от 1.87 м в длину и 2.47 м в высоту |
| Функциональность | Можно готовить на шампурах, решетке. Также при соблюдении осторожности ставиться казан. | Готовка мяса, рыбы, овощей, супов, коптильня, казан. |
| Защищенность от осадков | Не защищен | Имеют верхнюю крышку, которая позволяет готовить во время дождя |
| Скорость постройки | от нескольких часов до пары дней, в зависимости от навыков | От нескольких дней до полутора недель |
В этой статье мы с удовольствием расскажем вам как сделать самый простой и недорогой мангал из кирпича своими руками. Фото готовой модели и пошаговых действий можно найти тут же.
Первое, с чего нужно начать – выбрать, где будет находиться наш самый простой мангал. Необходимо учитывать:
Чтобы сделать небольшой мангал из кирпича вам пригодятся:
Материалы:
Инструменты:
Маленький мангал будет всего 4 ряда в высоту – все что требуется, чтобы пожарить шашлык! Также обойдемся без фундамента. Форма постройки будет как на фото ниже, но только мы будем использовать полнотелый кирпич, как на втором фото.
Порядовка барбекю из кирпича (кладочные чертежи)– 1/4 цемента;
– 1/4 гашеной извести;
– 3/4 песка.
После того, как все ингредиенты смешаны, заливаем их водой и перемешиваем, пока не получится густая масса без комочков.
Читайте также:
Барбекю своими руками с печью под казан из кирпича: от фундамента до эксплуатации
Перед тем как начать строить простой мангал из кирпича своими руками у себя на даче, смотрите примеры из нашей галереи. Надеемся, они вдохновят вас на новые проекты!
tvoidvor.com
Оглавление:
Мангал, построенный своими руками – легко реализуемая идея для каждого мужчины. Но можно избавиться от хлопот и заказать у мастера или строительной фирмы. Последний вариант возможен если нет времени для постройки мангала, но больше радовать будет тот мангал который сделан своими руками, (да и шашлык на нем вкуснее будет ?
Если вы все же задумались как сделать мангал своими руками из кирпича, то стоит задуматься над вариантом строительства целого комплекса, на котором можно готовить и шашлык и жарить различные продукты на гриле, коптить мясо, и т. д.
Сначала необходимо определить место, где будет стоять будущий мангал. Место обязательно должно располагать для отдыха. Для подобных целей безупречно подойдет беседка, которая будет защищать гостей от дождя снега и ветра.
Самой удачной и популярной конструкцией на данный момент считается кирпичная печь с габаритами 1,6 м (высота), 1,6 м (ширина), 0,8 м (глубина) с ленточным фундаментом.
К мангалу можно подвести коммуникации, а также дополнительные надстройки, которые отлично будут вписываться в интерьер комплекса, выполняющие практическую роль (можно хранить различные кухонные принадлежности).
Возле мангала можно расположить столик и скамейки. Выбор материала, из которого они будут изготовлены зависит от вас.
Для того чтобы построить мангал своими руками из кирпича необходимо:
При строительстве мангала из кирпича нужно учесть их вес и заложить фундамент минимум на 50-60 сантиметров глубиной, шириной в один кирпич. Первым делом размечаем место под фундамент, копаем на глубину 50-60 сантиметров и укладываем арматуру.
После того, как мы выкопали яму под фундамент и заложили арматуру, заливаем бетоном, по прочности достаточно марки бетона 150-200, я делал бетон с расчета:
Поверхность заливки выравниваем уровнем (это существенно облегчит укладку кирпича) и покрываем гидроизоляционным материалом, я использовал рубероид. В качестве гидроизолирующего материала можно использовать полиэтиленовую пленку, или просто обильно смазать строительной мастикой (это делается для того чтобы влага с фундамента не проникала в кирпич и не разрушала его).
После окончания работы с фундаментом нужно подождать несколько дней, чтобы фундамент окончательно застыл.
Печной кирпич – является идеальным вариантом для сооружения мангала. Этот строительный материал идеально выдерживает высокие температуры. Один недостаток – во время сильного мороза становится очень хрупким.
Важно: ни в коем случае нельзя сооружать мангал из силикатных полых кирпичей.
Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.
Кладку необходимо разметить и соблюдать ее на протяжении всего строительства.
Кирпич впитывает воду как губка. По этой причине, за несколько дней до начала кладки необходимо намочить кирпичи из садового шланга. Эта процедура предотвратит впитывание кирпичом воды из раствора. Для кладки кирпича необходимо приготовить цементный раствор в соотношение приведенном ниже.
К составу добавляют воду в необходимом количестве и доводят до состояния густой массы.
После укладки первого ряда кирпичей, последующие ряды укладывают со смещением на полкирпича относительно друг друга (это смещение швов делают для лучшей перевязки).
Кладку каждого уровня начинают от углов. Необходимо периодически проверять уровень кладки по горизонтали и по вертикали. Размеры кирпичной кладки должны соответствовать разработанному чертежу мангала.
Самый главный элемент мангала – жаровня, укладывается на металлические уголки, которые закрепляют на кладке металлическими штырями. Топку необходимо изнутри обложить толстыми металлическими листами. Это предотвратит преждевременное разрушение кирпича от высоких температур.
Для хорошей тяги, достаточно оставлять небольшие щели, незаполненные цементным раствором. Для установки решетки гриля, необходимо несколько кирпичей внутри мангала выложить внутрь с одинаковым выступом.
При разработке чертежа мангала, можно заложить разнообразные конструкции, предназначенные для хранения дров, для навеса, установки декоративной вытяжной трубы. Весь комплекс можно превратить в летнюю кухню, где можно принимать гостей в любое время года.

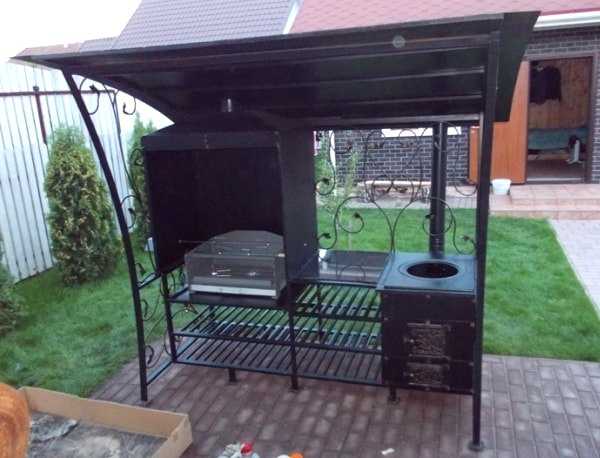

Изготовление мангала своими руками из листового металла не очень сложно и по силам каждому. Мангал станет для вас символом отдыха и украшением вашего дома.
Историки считают, что мангал был изобретен на Ближнем Востоке. Еще в древние времена современный мангал выполненный из стали заменяла жаровня выкована из меди. Ее внешний вид напоминал огромную чашу, к которой снизу крепились ножки. Сверху жаровня накрывалась полусферической крышкой. С обеих сторон жаровни крепились ручки, которые служили для переноски.
Для всех поколений мангал символизирует отдых, возможность выехать на природу, отдохнуть, сжарить на мангале шашлык и приятно провести свободное время в обществе друзей, родственников и знакомых. Любой хороший праздник должен сопровождаться приготовлением шашлыка или других блюд на мангале.
Компактный металлический мангал можно использовать с ранней весны и до поздней осени. Небольшие размеры и малый вес – позволяет погрузить мангал в багажник любого автомобиля и отправится с компанией на природу.
В том случае, если вы располагаете небольшой территорией возле частного дома, то можно соорудить стационарный мангал из камня или кирпича. Но надо немного подумать, стационарный мангал занимает место на участке, к тому же он не так часть используется.
Мангал не должен быть большим по размеру и массе. Из металла мангал получается достаточно прочный и функциональный как показано на видео.
При проектировании чертежа мангала, необходимо учесть среднее количество ваших друзей, которые бывают с вами на отдыхе. Доказано, что средней компании из 8-10 человек вполне достаточно компактный мангал с десятью шампурами. Если потребуется можно сделать вторую порцию. Пока гости наслаждаются изысканным вкусом шашлыка, можно приготовить вторую порцию вкусного мяса. Все последующие действия подскажет вам ваша фантазия. Приятного аппетита.
Кирпичные мангалы идеально подходит для дачного участка или для территории частного дома. Это приспособление позволяет готовить различные вкусные блюда на свежем воздухе, наслаждаясь летом. Профессиональные мастера хорошо строят кирпичные мангалы но стоит это не дешево. Если у вас возникло желание создать мангал своими руками и при этом сэкономить существенную сумму денег, то эта статья поможет вам в этом.
Мангал, построенный из специального жаропрочного кирпича, довольно сложное сооружение. Правильно будет сразу соорудить такое приспособление, на котором можно готовить не только шашлык, но и готовить на гриле, коптить и жарить различные блюда. Все функции вы можете выбрать для себя самостоятельно, находясь еще на этапе проектирования конструкции будущего мангала.
Последним временем хорошо себя зарекомендовали садовые кирпичные мангалы и барбекю, которые комбинируют различные виды приготовления различной вкусной еды.
Садовый мангал из кирпича необходимо разместить на участке в самом удобном месте, процесс постройки подробно показан на видео. Для еще большего удобства, можно подвести к мангалу источник водоснабжения, соорудить дополнительные хозяйственные постройки, в которых хранить различные принадлежности и кухонную утварь.

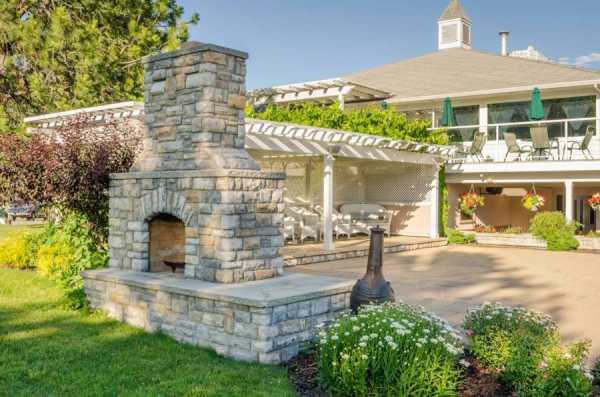

Уже построенный кирпичный мангал можно декорировать декоративным камнем или плиткой. Пол у основания мангала нужно устелить тротуарной плиткой. Весь комплекс украсит большая столешница из керамогранита, расположенная в центра комплекса. Дверцы различных отсеков нужно выполнить из толстостенного чугуна.
Красный теплостойкий кирпич идеально смотрится вместе с разнообразными металлическими и коваными элементами. Такая постройка идеально впишется в общий ландшафтный дизайн приусадебного участка.
postroyka-dom.com
Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.
Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.
К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.
Краткое содержимое статьи:
Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:
После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.
Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.
Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.
Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.
При выборе материалов лучше учесть:
Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.
На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.
Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.
Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:
Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.
Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.
На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.
Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.
От высоты топки зависит тяга. Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации. В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.
Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.
Конструкция крыши может быть любой, тут нет никаких ограничений. Главное целесообразность, безопасность и соответствие общему стилю ландшафтной организации участка.
Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.
Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».
Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.
Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея.
Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.
Хороший хозяин с уверенностью скажет что для возведения даже такого сложного на первый взгляд сооружения как мангал из кирпича, нужно только желание. При обилии информации и распространенности всех материалов, соорудить мангал сможет любой. Поместив в него именно тот функционал в которым есть необходимость. Дерзайте!
landshaftdizajn.ru
Мангал – не что иное, как простейший очаг, предназначенный для приготовления специфических видов блюд на открытом огне. Чтобы поджарить мясо или птицу на шампурах или решетке не требуется возводить сложную тяжелую конструкцию. Простейший мангал можно сложить из кирпича за считаные минуты, даже без использования глиняного раствора. Если конструкция не одноразовая, а хотя бы сезонная, есть смысл сделать более основательный мангал. Такой же простой по конструкции, но более надежный и удобный.
О чем эта статья

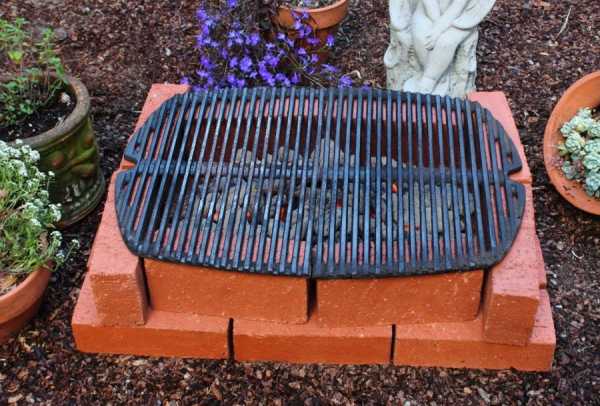

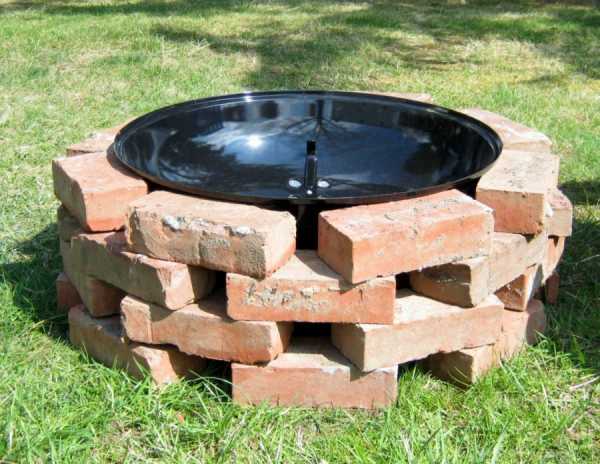

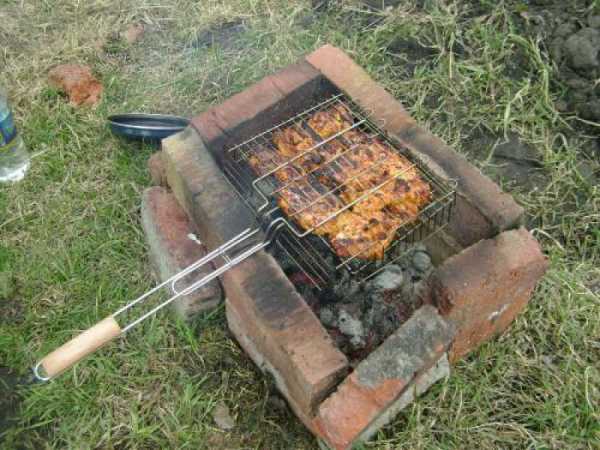

Такую конструкцию из кирпича без использования раствора сооружают на скорую руку, или в том случае, если нет разборного мангала из листового металла, а приготовить шашлыки или только что выловленную рыбу очень хочется.
При стандартных размерах как раз 1-2 уложенных друг на друга кирпича дают необходимую высоту.
Для кладки мангала выбирают ровную, без уклонов площадку. Если почва покрыта дерном – его предварительно подрубают по периметру, немного превышающему периметр будущего «сооружения». Скатывают или кладут невдалеке вниз травой. Он понадобится, после завершения отдыха и разбора временного мангала, чтобы закрыть костровище.
Кирпичи укладывают в 2 ряда по 3 штуки – получается длинная сторона мангала – 75 см.
Торцевые стороны закладывают оставшимися 4 кирпичами – получается ширина мангала – 25 см.
Кирпичи кладут друг на друга без перевязки, оставляя между торцами зазоры в 1–1,5 см для свободного притока воздуха к дровам или углю.
Стационарной эту конструкцию назвать сложно, хотя она и может прослужить не один сезон. Возводить её целесообразно на дачном участке, который используется периодически, а шашлыки и шумные компании – нечастое явление.
Отличие этой конструкции от простейшего мангала сложенного «на сухую» будет заключаться в более крупных размерах и возможных модификациях, отражающих пристрастие повара-мангальщика. Если вы приверженец классических шашлыков – никаких усложняющих элементов не потребуется. Конструкция будет всё той же коробкой из кирпича. Только рядов в ней будет не 2, а 4—5. Кирпич будет сложен не стопкой один на другой, а с перевязкой – смещением верхнего ряда относительно нижнего на полкирпича. Чтобы конструкция не рассыпалась от случайного толчка – будет использован глинистый раствор.
Фундамента для строительства такого мангала не требуется.
Он может быть возведен на любой ровной сухой поверхности. Основанием может служить лист железа толщиной 4—5 мм, бетонная плита или выровненная, подсыпанная утрамбованным песком или мелким гравием площадка.
Чтобы на мангале было удобно готовить и не сидеть перед ним на корточках, его высота по верхнему краю должна быть 0,7 метра.
В целях экономии материала ножки необходимой высоты можно изготовить из отрезков труб, стального уголка или использовать старый стол с металлическими ножками и снятой деревянной столешницей.
Если кирпича много – можно изготовить ножки из кирпича. В этом случае, между основанием и ножками обязательно прокладывается гидроизоляция – рулонный рубероид.

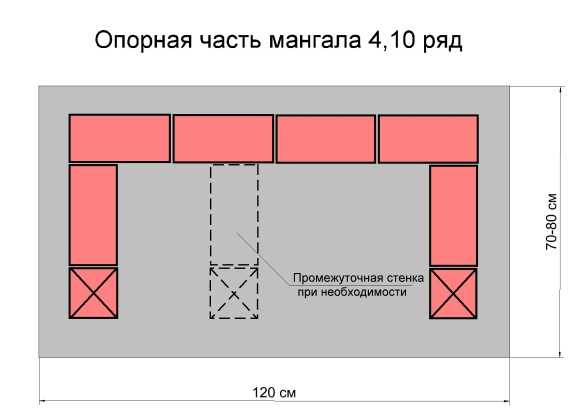

После выкладки ножек, которые будут располагаться по углам конструкции, на них укладывается лист железа, или рама, сваренная из стальных уголков. Можно дополнить мангал небольшим столиком, положив более длинный лист.
Первый ряд кирпичного мангала, если используются уголки, должен быть сплошным. Он полностью закладывается кирпичом, образуя «под» очага.
При кладке 2 и 3 рядов между торцами кирпичей оставляют зазоры 1—1,5 см, они будут выполнять роль поддувала. Каждый последующий ряд кладут с перевязкой по отношению к нижнему ряду. Вариации в размерах возможны только по дине мангала. Ширина остается стандартной – 25—30 см, иначе недостаточно длинные шампура будут проваливаться в мангал, или сильно нагреваться.
Неудобством такого мангала является чистка от золы. Её придется доставать после остывания конструкции сверху, перегнувшись через край мангала.
В конструкцию можно внести изменения значительно повышающие удобство пользования и функциональность. С незначительными изменениями такой очаг можно будет использовать и как мангал, и как барбекюшницу, в качестве плиты и даже в качестве коптильни.
Принцип устройства такого мангала не отличается от рассмотренного выше. Отличие заключается в том, что из кирпича выкладываются не отдельные ножки, а три стенки две боковые и задняя. Образующаяся ниша в дальнейшем используется для складирования или хранения сухих дров.
Расстояние между решеткой и верхним краем мангала позволяет накрыть его крышкой и дает возможность использовать конструкцию для горячего копчения рыбы. На решетку можно помещать жаропрочную посуду — котелки, кастрюли, чайники. В период активного горения дров, когда приготавливаются угли для шашлыков или барбекю — использовать в качестве плиты для приготовления первых блюд – шурпы, ухи.
Простейший очаг-мангал-барбекюшница может быть сложен за 1 день, а радовать вас несколько лет.
izkirpicha.com
Кирпичный мангал для шашлыка — стационарная постройка, где готовят шашлык, овощи, рыбу и другую еду на открытом воздухе. Готовка происходит с помощью горячего дыма и жара, идущего от открытого огня.
В отличие от разборных металлических конструкций, кирпичный мангал — основательное сооружение, использующееся годами. Он может служить альтернативой печки и коптильни. На загородном участке он еще и может являться оригинальным украшением территории.
Мы расскажем, как строятся мангалы из кирпича своими руками (чертежи, фото, порядовки в конце статьи).
Google+
Vkontakte
Odnoklassniki
Решили построить уличный мангал из кирпича своими руками? Фото конструкций мангалов, схем, порядовок огромное количество. Как выбрать подходящий вариант?

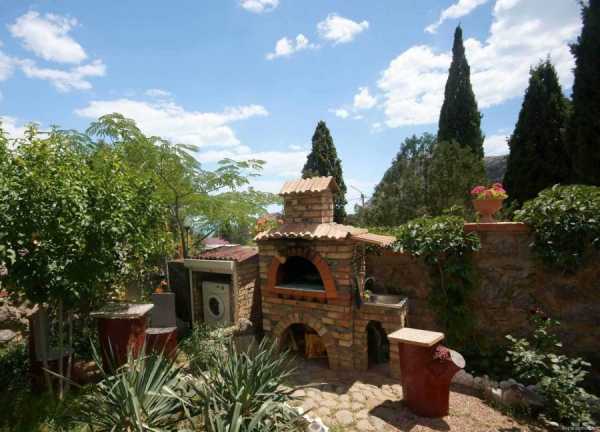

Бывают самодельные мангалы из кирпича с крышей и без. Садовый мангал без крыши представляет собой жаровню различной высоты.

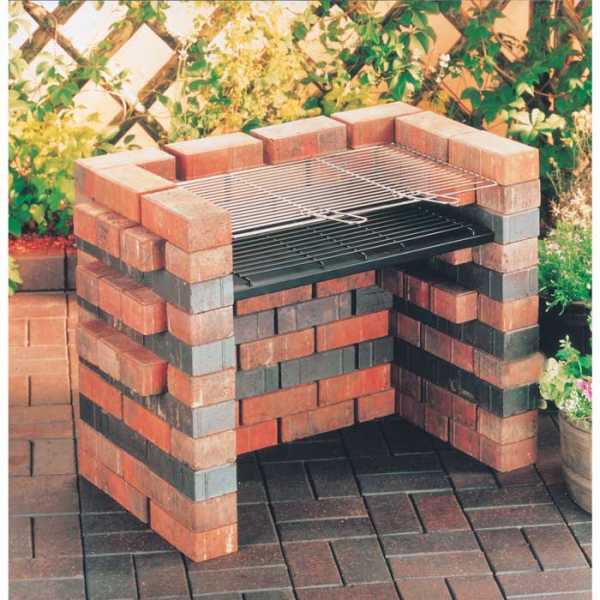

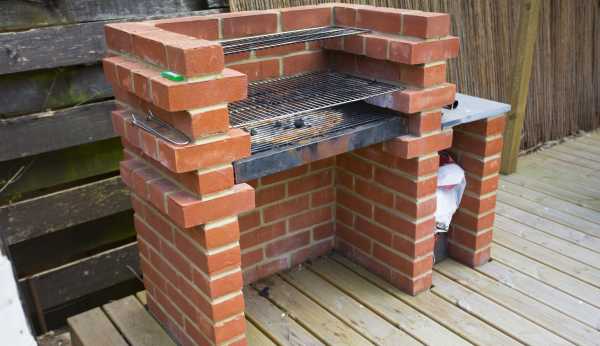

Простая конструкция, не требующая особых затрат и усилий при постройке, но во время дождя воспользоваться мангалом не получится.
Наличие крыши подразумевает наличие дымохода, который от осадков закрывают козырьком. Такой мангал по виду напоминает камин.

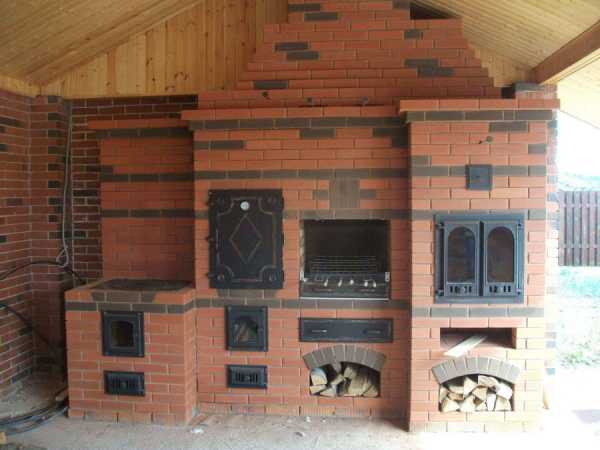

Закрытые мангалы — это основательные уличные конструкции, нередко их комплектуют дополнительными элементами. Это может быть решетка для гриля, печь-духовка, казан. Мангал с местом для казана можно использовать для приготовления плова или чтобы разогревать еду. Если казан убрать — остается полноценная жаровня. Если же отверстие для казана закрыть кольцами, на них можно ставить любую посуду,
ogon.guru
Доброго всем времени суток!
Сегодня мы поговорим о том, как на своем дачном участке поставить мангал. Не переносной металлический, а кирпичный стационарный. Чем хорош такой мангал? В первую очередь дизайнерскими качествами. Выполненный не только в оригинальной форме, но даже в простом исполнении, он привнесет на ваш дачный участок элемент ландшафтного дизайна и станет местом комфортного отдыха.
Итак, мы решили построить мангал из кирпича. Что нам для этого необходимо? Начнем с инструментов и материалов. В первую очередь, раз у нас кирпичный мангал, значит нам нужен будет кирпич. Поскольку мы строим своего рода печь, следовательно понадобится специальный печной, или шамотный кирпич. Это огнестойкий кирпич, выдерживающий большие перепады температур. Раствор для кладки кирпича представляет собой смесь глины с песком, предварительно замоченная. Для мангала, поскольку он стационарный необходим будет фундамент. Для его изготовления нам потребуются цемент, песок, доски для опалубки, арматура, камни и щебень. Для скрепления дополнительных элементов надо приготовить металлические уголки, решетки, различные задвижки и лист железа.
Что касается инструментов, то здесь будут необходимы лопата, мастерок, ведра, корыто для раствора.
Количество кирпича зависит от того проекта, который вы нарисуете сами, или найдете уже готовый. Ниже приведено несколько вариантов мангала из кирпича.
Если вы не хотите заморачиваться со сложными схемами своего сооружения, а просто хотите поставить достаточно несложный мангал, то следующая схема, возможно, окажется подходящей.
Фундамент мангала должен быть ровным, для чего можно воспользоваться строительным уровнем. Так же для гидроизоляции необходимо будет использовать рубероид
Исходя из размеров мангала в проекте, вырываем яму. Дно этой ямы выкладываем камнем с щебнем и устанавливаем опалубку. После этого заливаем яму бетонной смесью (если кто не помнит ее пропорции из цемента и песка равны 1:3), при этом укладываем армирующую сетку.
А пока бетон стынет, можно приготовить глиняный раствор для кладки. Для этого в специальной таре (бадья, бочка) на неделю замачиваем глину. Периодически ее перемешиваем и при необходимости добавляем воду. После этого насыпаем песок. Что бы проверить качество раствора необходимо немного глины смешать с сухим песком, затем скатать смесь в жгут диаметром 1 см. Если он не потеряет формы, не растрескается или растечется, то все нормально.
После того, как бетон полностью застыл, можно приступать к кладке кирпича.
Кладку начинаем с возведения трех опорных стенок – две боковые и одна задняя. Если вам необходим сквозной вариант конструкции, то заднюю стенку можно не делать.
Ниже на рисунках показана порядовка кирпича.
При необходимости, в мангале можно сделать отделения одно для жарки, а другое для посуды. Для этого, в опорной части устраиваем полости, поставив еще одну промежуточную стенку в полкирпича.
После того, как выложили все стенки, перекрываем их бетонной плитой. Для этой цели используем плиту OSB подходящего размера. Устанавливаем ее снизу таким образом, чтобы после застывания бетона можно было спокойно извлечь опалубку. Сверху ставим квадратную рамку из обрезной доски, высота которой равна толщине заливаемой плиты.
Кладем на OSB плотный полиэтилен и заливаем ее раствором толщиной слоя в 1-2 см. После этого укладываем четыре арматурных стержня диаметром 12-14 мм и заполняем всю опалубку мелкозернистым бетоном (фракция щебня 0,5-1 см).
Как только эта плита застыла, кладку мангала продолжаем согласно тем же порядовкам.
Далее, монтируем жаровню. Для ее основы можно взять прутья или уголки из металла. Если есть уже готовая подходящая решетка, то можно использовать и ее.
Оптимальная высота топки составляет 10 кирпичных рядов или порядка 0,7 м. Дно топки необходимо обработать листовым металлом. На верху сооружения необходимо сделать бетонное перекрытие с 1 рядом кирпича.
Вообще, вариантов простого мангала достаточно много. Можно даже не заморачиваться с растворами, а просто составить кирпичи друг на друга, как на рисунке ниже:

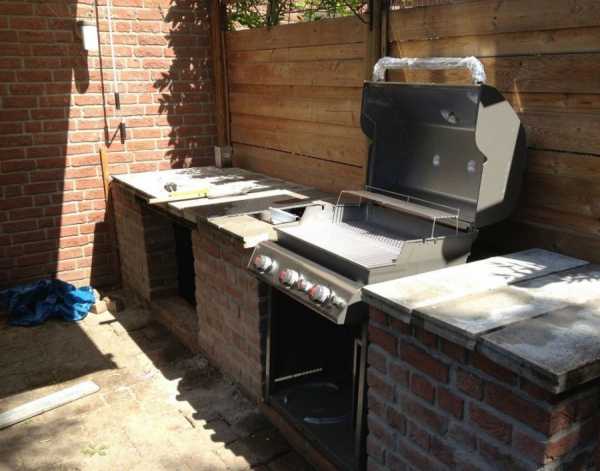

Но если вам хочется дизайна, то можно предложить и такие модели.
Еще один вариант мангала, который можно поставить у себя, это мангал, у которого добавлена печь под казан.
Имеется ввиду, что рядом с мангалом устанавливается традиционная печь под казан. Обе эти конструкции являются отдельными, но для эстетичности и придания вида единого целого, между ними делается соединяющий шов.
Порядок строительства такого мангала является аналогичным, как в предыдущем варианте. Только добавляем установку печи под казан.
Начинаем весь процесс с укладки первого ряда без использования глиняно-песчаного раствора. Для этого вначале выкладываем все угловые кирпичи, которые должны образовать прямоугольник. Между этими кирпичами натягиваем шнурок. Далее кладем кирпичи первого ряда и проверяем правильность кладки. С этой целью измеряем диагонали образованного прямоугольника, если они равны, то выкладываем кирпичи на раствор. Если же нет, то проводим корректировку кладки. Выкладываем кирпичи первого ряда на раствор, толщина швов должна быть равной3-4 мм.
Ну а дальнейшая кладка проводится согласно выбранной порядовке. Ниже приведено несколько примеров такой порядовки, которые вы можете использовать для своего строительства.
Установка печи под казанок включает в себя следующие этапы.
Кладка 1-го ряда.
Кладем полностью красный кирпич. Начинаем с целого кирпича. Далее применяем этот метод к каждому нечетному ряду.
Кладка 2-го ряда.
По периметру кладется красный кирпич, а в середине — шамотный. Ряд начинается с половинки кирпича. Так же делается и со всеми другими парными рядами. Второй ряд будет являться дном топливника. В первых же двух рядах оставляем место для зольника, куда встраиваем в кладку дверку этого зольника.
Кладка 3-го ряда.
Делается сплошной, за исключением пространства над зольником. Здесь устанавливается колосник. Для этого в кирпиче третьего ряда вырезаем пазы. Кроме того, этим же рядом перекрываем и фиксируем еще и дверку зольника.
Кладка 4 и 5 рядов.
Кирпич укладывают таким образом, чтобы получились отверстия под дверку топки и под дымоход. Печку делим на две части. Одна станет внешней стенкой печки, а вторая будет ее центральной частью. Между ними делаем небольшое пространство. Центральная часть делается в виде квадрата с кругом посередине, который является топкой.
Центральная часть выкладывается из шамотного кирпича. Фиксируем дверцу топки.
Кладка 6-го ряда.
Делаем все так же, как и при кладке предыдущего ряда. Единственно, перекрываем наружное отверстие для дымохода. Кирпич должен перевязывать швы предыдущего ряда.
Кладка 7-11 рядов.
7-й ряд перекрывает дверку топки. В 9-м ряду надо сделать отверстия, через которые будут выходить дымовые газы. В 11-м ряду делаем циркуляционное отверстие в передней части горнила. Далее кладем 12-й ряд и крепим на нем плиты с отверстием под казанок.
Порой, приготовляя вкусный шашлык на своем дачном мангале, вам все действо портит неожиданный дождь. Естественно возникает вопрос, о необходимости поместить мангал под крышу.
Надо отметить что имеется много заводских конструкций таких мангалов. Одна из них представлена ниже.
Но это, как видите, полностью металлический мангал, а мы строим кирпичный. Самый простой и вполне естественный вариант, это поставить навес. Ниже приведено несколько вариантов таких навесов.
Если вы задумали делать мангал с крышей, то чертеж самого мангала лучше всего делать сразу с таким сооружением. Конечно, можно сначала соорудить сам мангал а уж потом к нему пристраивать навес.
Выбор материала для навеса – важный шаг. Для самой крыши лучше всего подойдут такие материалы, как металлочерепица, сотовый поликарбонат или шифер. Боковины навеса можно собрать из металлических труб сечением 30х30х1,5 мм или 40х40х1,5 мм
В целом, навес изготовить несложно, главное подойти к этому вопросу творчески и все получится
А напоследок, два видео, в которых показано, как самому сделать кирпичный мангал.
Удачи вам в вашем строительстве и вкусных шашлыков!
leadinlife.info
