Любое плавательное средство, будь то плоская лодка, катер или яхта, дает некоторое ощущение свободы, которое теперь доступно многим. Казалось бы, совсем недавно самодельные катера из фанеры только взошли на свой пик популярности, однако с тех пор уже появилось масса способов выполнения таких конструкций и методов обработки фанерных изделий.
Поскольку предполагаемая конструкция будет маломерной, постройка катера из фанеры не вызовет никаких затруднений. Достаточно лишь запастись материалами и инструментами, а также произвести соответствующие расчеты.
Модель «Джерси 40»
Преимущества такого материала, как фанера перечислять не стоит, поскольку многие уже наверняка столкнулись с достоинствами фанерных изделий.
Обратите внимание! Проекты катеров из фанеры выполняются из материала марки ФСФ. Толщина используемых листов варьируется в пределах 0,5-1,5 см в зависимости от назначения детали конструкции, которая из них будет выполняться.
Модель «Север 520»
Фанерные изделия марки ФСФ отличаются высоким уровнем устойчивости к воздействию влажности. Тем не менее, в процессе работы ваш каютный катер из фанеры будет дополнительно обрабатываться, и не единожды. Уделяйте особое внимание качеству материала при его закупке. Поверхность фанерных листов должна быть полностью лишена каких-либо дефектов, повреждений в виде трещинок и сколов, а также расслоений и всевозможных сучков, которые часто встречаются на древесине. Этот момент крайне важен, поскольку от качественного уровня материала зависит конечный результат вашей работы, а также надежность самой конструкции.
Специалисты, которым уже приходилось сталкиваться с такой задачей, как выполнение катера из фанеры, скажут, что работать с большим листом гораздо удобнее и комфортнее, а, следовательно, и быстрее. Поэтому отдавайте предпочтение крупноформатным фанерным изделиям.
Вспомогательные материалы:
Чтобы выполнить функциональный катер из фанеры, отдавайте предпочтение легким породам древесины.Конечно, люди, знающие как построить катер из фанеры, могут дополнить этот список и другими материалами. Но в данном случае приведен пример минимального набора дополнительных материалов. Чаще всего в качестве дополнений используются всевозможные лакирующие составы, а также специализированные пропитки, которые предотвращают гниение и разбухание конструкции, которая долго контактирует с водой.
Кроме этого, для оклеивания швов между деталями, вам может понадобиться такой материал, как стеклоткань, которую можно заменить ее аналогом – стеклопластиком.
Стеклоткань для оклейки
И конечно же, не стоит забывать о внешней эстетике вашего изделия. Для этого подойдет и краска, которая позволит вам скрыть все швы и добиться необходимого цвета.
Набор инструмента стандартен практически в каждом из случаев:
Что касается размеров, которые может иметь катер из фанеры, чертежи конструкции могут быть самыми разнообразными, поэтому вряд ли можно посоветовать что-то конкретное.
Чертеж модели «Север 520» (с размерами)
Однако вы можете остановиться на стандартных размерах:
Подобрав подходящий чертеж конструкции необходимо перенести все детали на фанеру, после чего выполняется распил листа согласно этой разметке. Для выполнения этой задачи вам необходим электрический лобзик, поскольку другие инструменты могут повредить материал, а линия среза получится неровной, со сколами.
Общий чертеж
Поскольку в нашем случае выполняется катер, то его транец обязательно следует оклеить дополнительным слоем стеклоткани и по возможности усилить его конструкцию. Для этого вы можете использовать доски, выполненные из древесины твердых пород. Кроме этого в усилении креплений вас помогут саморезы.
Обратите внимание! Если вы еще не до конца разобрались, как сделать катер из фанеры, последуйте совету профессионалов: этап проектирования и расчета грузоподъемности очень важен, ведь ошибившись с основными параметрами судна, результат вашей работы вряд ли можно будет назвать функциональным.
Что касается практических рекомендаций, то перед сборкой все элементы конструкции следует доработать при помощи рубанка. Предпочтительнее всего будет использовать электрический инструмент. После этого нужно выполнить соответствующие отверстия, которые будут использоваться впоследствии, когда вы будете сшивать воедино корпус катера.
Чтобы облегчить установку транца, вы можете использовать специальные козлы, которые нетрудно соорудить самостоятельно. После чего закрепляется днище, затем бортовые части катера.

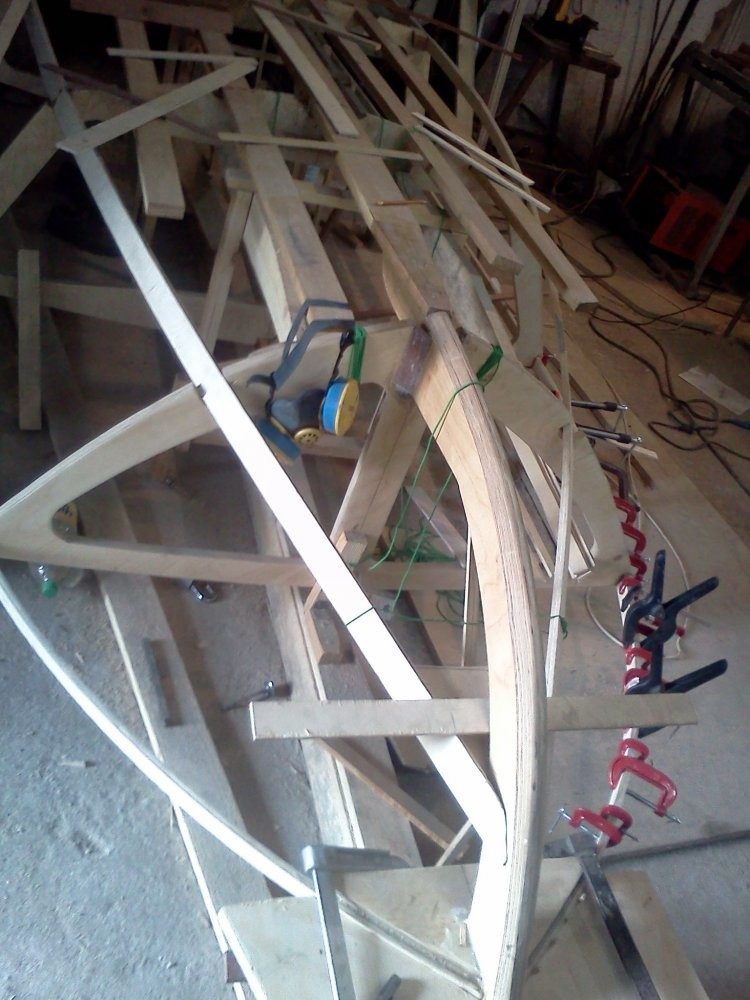

Сборка каркасной части
Обратите внимание! Эти детали обязательно сводятся к носовой части. Не забывайте сверять расположение и симметрию.
Детали обшивки и сам обшивочный материал может быть закреплен двумя различными способами. В первом случае это может быть шовный материал, во втором случае можно использовать специальный клеевой состав. В процессе этого вам придется вручную выставлять встык края фанеры, добиваясь при этом определенного угла.
Необходимо постоянно отслеживать соответствие размеров, иначе в результате у вас может образоваться большой зазор между деталями, для устранения которого придется не только урезать шпангоуты, но и разбирать всю конструкцию.
Шпангоуты – реброобразные детали, за счет которых достигается необходимый уровень жесткости каркаса вашего катера. Эти детали выкраиваются из фанерных листов толщиной в 6 мм и устанавливаются с шагом в 0,8 м. В конечном итоге у вас должно получиться 4 шт.
Нельзя недооценивать важность такой детали, как привальный брус, располагаемый по линии бортов. Он может иметь внешнее или внутреннее размещение. Если вы запаслись струбцинами, то эти приспособления смогут оказать вам неоценимую помощь и значительно упростить работу. Если же вы не располагаете достаточным количеством струбцин, желательно в процессе прижатия привального бруса зафиксировать ими хотя бы контрольные точки. Не лишним будет применения биндеров, которые можно разместить между струбцинами.
Закрепление внутренних элементов
После выполнения вышеуказанных работ можно приступать к установке шпангоута. Если вы не боитесь рисковать и имеете в своем распоряжении фрагменты остатков фанеры, эту деталь можно сделать не цельной. Главное не забыть при этом, сформировать посредине шпангоута отверстие.
Если вы накроете эту зону палубой, то в результате сможете получить небольшую закрытую площадь, которую можно использовать в качестве хранилища для вещей. На изготовление палубы также можно пустить остатки фанеры.

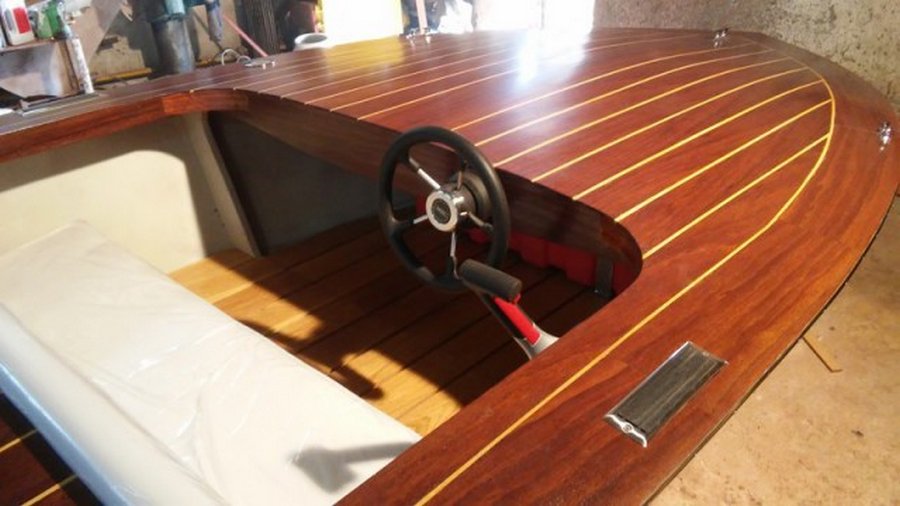

Катер на завершающей стадии сборки
Если вы хотите более подробно узнать, как выполняется катер из фанеры, видео обзор, представленный ниже, поможет вам разобраться во всех тонкостях этого процесса.
Для проведения клеевых работ вам понадобится приготовить смесь, состоящую из эпоксидной смолы и аэросила, смешанных в равных пропорциях.
Проклейка лент стеклоткани осуществляется на зоны внутренних швов, с использованием приготовленной ранее смеси. Их же используют и при фиксации шпангоутов.
Катер на стадии окрашивания
В завершение клеевых работ монтируется настил днища, сиденья, уключины и другие детали, которые могут быть предусмотрены в вашем проекте судна.
После чего конструкция оставляется на просушку, а затем выполняются все внешние работы по зачистке и оклейке швов стекловолокном.
Чтобы качественно выполнить окраску следует:
Красящий состав может быть абсолютно любым, но предпочтительнее всего использовать пигментный краситель, предназначенный для работы с древесиной.
Вконтакте
Google+
Специализированные магазины предлагают достаточно большое количество лодок, предназначенных для рыбалки или туризма. В продаже вы можете найти изделия различных форм и размеров, но чертежи моторных лодок из фанеры, которые находятся в открытом доступе, позволяют выполнить такое судно своими руками буквально с нуля.
Так почему же и вам не попробовать свои силы и не построить лодку своими руками из фанеры, чертежи и все рекомендации к строительству вы найдете в этой статье.

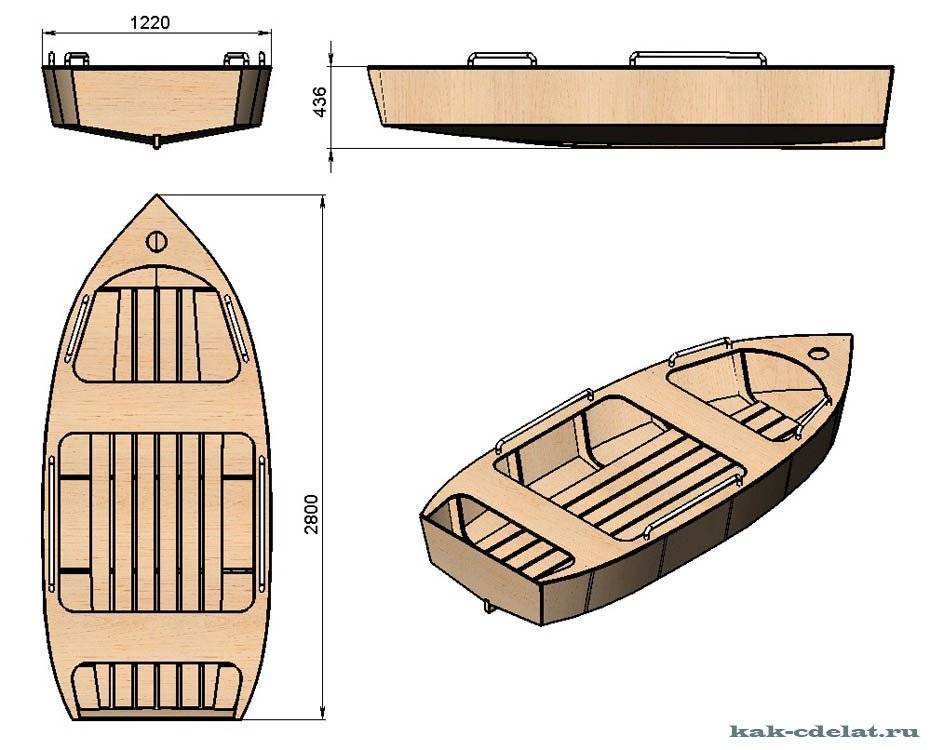

Комплексный чертеж обычной лодки
Если вы все еще сомневаетесь в целесообразности применения такого материала, как фанера для строительства лодки, ознакомьтесь с основными его преимуществами.
Обратите внимание! Любому человеку, обладающему хотя бы начальными столярными навыками, понадобиться не более одного или полутора дней на изготовление лодки из фанеры своими руками, чертеж с лекалами можно приобрести в магазине или составить самостоятельно, пользуясь нашими рекомендациями.
Чертеж конструкции корпуса (вид сбоку)
Современный рынок предоставляет покупателям огромный выбор специализированных лаковых и клеевых составов, всевозможных пропиток, предназначенных для работы с фанерными изделиями. Чтобы выполнить лодку из этого материала вам не нужно искать особые инструменты и приспособления.
Список необходимого включает:
Специалисты рекомендуют использовать составы на основе полимерных смол.Лодка из фанеры
Обратите внимание! Для изготовления лодки своими руками приобретайте только качественные материалы. Фанера не должна иметь на своей поверхности никаких повреждений и дефектов, которые могут сказаться на надежности вашего изделия. Стоимость закупки качественного материала значительно выше, но безопасность гораздо важнее.
Инструментарий:
Если вы еще не определились с тем, как сделать лодку из фанеры, чертежи в этом деле играют немаловажную роль, поэтому начинать процесс изготовления вашего изделия необходимо именно с них.
Чертеж для раскроя наружной обшивки
Первое, что должен учитывать ваш чертеж лодки из фанеры – особенности будущего судна. Не забудьте для себя обозначить, для каких целей будет использоваться ваше судно. Например, хотите ли вы сделать лодку, имеющую плоское дно для рыбалки или же наметили моторное судно для туризма.
Обратите внимание! В этой статье вы сможете найти готовые чертежи лодок для самостоятельной постройки из фанеры с разными конструкционными особенностями. Вы можете воспользоваться этими вариантами, чтобы не ошибиться в своих расчетах.
Вариант закрепления мотора на обычной лодке
Если же вы не нашли среди представленных образцов необходимый вам вариант, тогда можно попробовать заняться проектированием судна согласно собственной схеме.
Чтобы в результате ваших трудов у вас не вышел декоративный вариант судна, полноценно эксплуатировать которое просто невозможно, основной упор в своих расчетах делайте на грузоподъемность.
Сориентироваться на первом этапе вам поможет изучение уже существующих проектов, которые были успешно воплощены.
Чертеж моторной лодки
Вы можете использовать для выполнения лодки из фанеры своими руками чертежи и видео, представленные здесь. Данный видео обзор рассматривает технологию изготовления простейшей конструкции, справиться с которой может даже новичок.
После того, как вы подобрали соответствующий вариант лодки необходимо перенести на бумагу контуры ее основных деталей. Чтобы вам было удобнее после этого работать с фанерой, можно изготовить бумажный шаблон.
На чертеж следует нанести все самые важные параметры лодки:
Шаблоны для изготовления деталей
Схема выполнения корпуса лодки на первый взгляд может показаться сложной, но если вы будете придерживаться всех рекомендаций, результат не заставит себя долго ждать.
Технология выполнения:
Сборка каркаса на козлах
Поверхность саморезов должна быть оцинкованной или луженной. Параметры необходимых в работе шурупов составляют 3х25 мм и 2х18 мм, для сидений, кормы и бортиков используются саморезы 5х60 мм и 4х60 мм.Проклейка деталей
Процесс окрашивания
По окончании черновой сборки все детали проклеиваются и фиксируются. Когда клеевой состав полностью просохнет, поверхность лодки следует обезжирить, пропитать составом, предназначенных для обработки лодок, зашпатлевать неровность, нанести горячую олифу и покрыть красящим составом.
Вконтакте
Google+
Еще совсем недавно самодельные лодка или катер из фанеры были на пике популярности. В настоящее время появилось довольно большое количество всевозможных методик для обработки фанеры. Но так как рассматриваемое плавсредство планирует быть маломерным, то ничего сложного для его создания не понадобится.
Доступная стоимость материалов, мобильность и простота конструкции являются неоспоримыми плюсами самодельного катера из фанеры.
Главный необходимый материал – фанера. Перечислять все плюсы фанерного листа не имеет смысла.
Просто следует отметить, что необходимы ФСФ-листы разной толщины (от 5 до 15 мм) для изготовления отдельных деталей. Этот стойкий к влаге материал неоднократно обработается в ходе работы. Важно обратить внимание на то, чтобы фанера была качественная: не имела трещин, всевозможных сучков, различных расслоений. От этого зависит надежность вашей лодки или катера и ваша безопасность в том числе.
Для производства катера своими руками необходимо подготовить листы качественной фанеры разной толщины.
Совет профессионала: чем больше лист, тем удобнее, быстрее и проще с ним в работе.
Также в процессе, кроме фанеры, понадобится:
Этот список можно продолжать, но если остановиться на самом необходимом, то дополнить его можно еще различными лаками и пропитками, служащими для предотвращения разбухания и гниения. Для оклейки швов понадобится стеклоткань или ее аналог – стеклопластик. И не стоит забывать о красоте. В этом вам поможет краска.
Если говорить о выборе инструмента, то список можно считать почти стандартным:
В выборе модели советовать что-то сложно. Ведь у каждого мастера свои предпочтения. Можно взять средние размеры:
Вернуться к оглавлению
Все о кровле крыш своими руками – kryshikrovli.ru.
Вся разметка делается на фанерных листах, после чего производится распил материала по ней. Для этого вам понадобится электрический лобзик. Не следует пытаться распилить фанеру другими инструментами. В противном случае это приведет к плохим линиям среза и сколам материала.
Задний борт и шпангоуты склеивают до необходимой толщины и прочности.
В начале работы по сборке катера своими руками нужно произвести расчеты, а затем разметку и распил фанеры электролобзиком.
Если это все же будет катер или моторная лодка, то транец необходимо дополнительно оклеить стеклотканью и усилить. В этом поможет доска дерева твердой породы. Для увеличения прочности некоторые соединения можно дополнительно усилить саморезами.
Совет профессионала: если все же решили заняться проектировкой сами, не ошибитесь с расчетами грузоподъемности, иначе впоследствии сможете похвастаться только декоративным «судном».
Вернуться к оглавлению
Перед сборкой катера все элементы необходимо обработать рубанком, а лучше электрорубанком. Далее необходимо просверлить отверстия, которые впоследствии помогут «сшить» корпус.
При сборке воедино всех элементов катера необходимо тщательно следить за соответствием размеров деталей.
Необходимо установить транец. В этом помогут козлы. После этого можно начинать крепить днище и борта. Сводить их нужно на носу. Обшивочный материал и детали из него крепятся 2-мя способами. Это либо материал для швов, либо клей. При этом состыковывать края фанеры своими руками надо под определенным углом.
Постоянно следите за тем, чтобы полученные детали сходились по размерам. Потому как для устранения образовавшегося зазора вам придется разобрать все и подрезать шпангоуты.
Шпангоуты – своеобразные ребра, придающие плавсредству жесткость. Их можно выпилить из фанеры 6 мм толщиной. Их понадобится 4 шт, которые крепятся с шагом 80 см. Еще одна важная деталь – привальный брус, расположенный по линии борта. Он может проходить как по внешнему, так и по внутреннему краю конструкции.
Если в наличии есть струбцины, это очень хорошо. Работать будет проще, если задействовать их хотя бы по контрольным точкам, прижимая привальный брус. В этом деле очень пригодятся биндеры, если использовать их между струбцинами.
Следующим вшивается шпангоут. Можно поэкспериментировать и сделать его не цельным, а из небольших фрагментов оставшейся фанеры, сформировав отверстие посредине.
Если накрыть его палубой, получится небольшое закрытое пространство, которое вы удобно сможете использовать. К примеру, хранить там вещи. Палуба тоже изготавливается из остатков фанеры. Определенных размеров не указывается, так как это необязательное условие.
Вернуться к оглавлению
Одним из важных этапов работ по сборке катера считается обклейка швов лентами из стеклоткани для защиты материала от воздействия влаги.
Готовится смесь из аэросила и эпоксидной смолы в пропорции 1:1. Углы днища, борта и транец необходимо усилить деревянными галтелями/уголками. Это добавит жесткости. Ленты из стеклоткани/стеклопластика клеятся на внутренние швы и промазываются приготовленным составом. Ими же фиксируются шпангоуты. Укладываются настил днища, уключины, сиденья и прочие предусмотренные проектом детали.
Затем нужно дать конструкции высохнуть. После чего судно можно перевернуть и заняться внешней работой. Внешняя поверхность шлифуется, швы оклеиваются при помощи ранее приготовленной смеси и стекловолокна.
На стадии окраски необходимо выполнить следующие действия:
Лучше результат будет, если пользоваться кистями, но можно применить краскопульт.
Катер или лодка своими руками из фанеры обязательно пригодится для рыбалки либо водных прогулок с семьей. В открытое и неизведанное море ваше судно не уйдет, а для местных речек и озер будет вполне надежным.
Лодка незаменима, если решено отправиться на рыбалку или просто провести время на реке с семейством или друзьями. Ведь лодка дает возможность не просто уплыть в поисках рыбы, а двинуться навстречу приключениям, отплыть в романтическое путешествие. Поэтому если есть возможность взять такое транспортное средство, то вряд ли стоит отказываться от такого удовольствия. Но одно дело купить лодку, а совсем другое дело сделать ее самостоятельно.
Лодки из фанеры достаточно практичны и являются бюджетными, именно поэтому они пользуются большой популярностью.
Ведь для того, чтобы по истечении нескольких месяцев лодка из фанеры, построенная собственноручно, встала на весла и пошла по волне, необходимо только наличие материалов, инструментов, чертежей, желания построить лодку и терпения.
Стоит сказать, что лодка из фанеры своими руками – дело кропотливое, но вполне осуществимое.
К ним можно отнести:
Вес лодки из фанеры составляет всего 10-15 кг.
Малые лодки рассчитаны на 1 человека, но при этом он не испытывает никакого дискомфорта. Однако каркасные лодки из досок, которые обшиты фанерными листами, могут вмещать до 5 человек. Но все же такого количества людей внутри лодки лучше избегать.Вернуться к оглавлению
Конструкция корпуса лодки из фанеры.
Основным материалом для изготовления лодки является фанера. Ее шпонированные слои склеивают фенольным клеем в производственных условиях, что обеспечивает требуемую прочность для изготовления лодки своими руками. Необходимая фанера имеет маркировку ФСФ и чаще всего выполнена из шпона березы. Чтобы лодка получилась добротной, а усилий для выполнения работ по ее шлифованию и отделке потребовалось не очень много, фанерные листы должны быть наивысшего сорта.
Если такие марки трудно достать или их стоимость является высокой, то при выборе фанеры более низкой марки особое внимание следует обратить на качество торцов фанерных листов.
На них не должны присутствовать сквозные щели. Множественность сучков, мелких отверстий тоже не приветствуется. От правильного выбора фанерных листов зависит не только качество лодки, ее характеристики, стоимость и время на отделочные работы, но и количество требуемого материала и швов в готовом изделии. Поэтому к этому процессу следует отнестись ответственно.
Если для изготовления отдельных частей лодки требуется использование досок или брусков, то их выбирают сухими. При этом изъянов, дефектов, повреждений должно быть минимум.
Стеклоткань, которая используется для обшивки лодки, удобнее приобретать в рулоне, а затем уже при необходимости можно разрезать его на кусочки (при выполнении проклейки стыков и швов). Цельный кусок стеклоткани нужно применить для отделки днища.
Для лодки из фанеры нужно покупать корабельный лак, так как он лучше всего убережет материал от воды.
Такие расходные материалы, как клей, лак, краска, должны приобретаться с учетом того, что материал будет некоторое время подвергаться воздействию воды.
Так, лак лучше брать корабельный, а краску не на водной основе.
В качестве скоб для скрепления элементов лодки можно использовать медную проволоку или пластиковые зажимы. То есть это должен быть такой материал, который впоследствии можно легко удалить.
Из инструментов для строительства лодки необходимо приготовить:
Вернуться к оглавлению
После того как приобретены материалы и подготовлены инструменты, можно приступать к строительству лодки. Если стандартный размер фанеры не соответствует размерам лодки, то листы надо скрепить между собой. Наиболее надежным методом крепления является сращивание фанеры на ус.
Для того чтобы выполнить такое соединение, необходимо провести ряд действий:
Для изготовления лодки берется шпонированная фанера.
Но склеенный лист должен еще пролежать не менее суток, чтобы клей окончательно застыл.После того как стыки высохли, листы фанеры готовы для раскроя лодки. Для начала размечают дно. Лист фанеры укладывают на ровную поверхность и при помощи линейки и карандаша наносят чертеж на лист. При этом вначале чертят осевую линию, затем наносят сетку, а после – по ней контуры будущей лодки.
После того как нанесены очертания лодки, лобзиком выполняют разрезы. Желательно, чтобы лобзик был большой мощности, а пилки были для фигурного реза. Это позволит сделать ровный разрез без разрывов края листа. Распил выполняют строго по нанесенной линии.
Вернуться к оглавлению
Детали лодки вырезаются при помощи электролобзика.
Для раскроя бортов достаточно нанести линии разреза на один из листов, а затем надежно скрепить струбциной и разрезать при помощи лобзика.
После выполнения распила листы разъединяют, и получается 2 борта. Аналогично размечают и выпиливают из листа фанеры транец.
Чтобы стыки прилегали друг к другу плотнее, по краям примыкания листов фанеры шлифовальной машиной выполняют фаски. После этого можно приступать к сшиванию деталей лодки. Это можно сделать при помощи скоб из медной проволоки или пластиковых зажимов. Делать это надо, начиная с кормы, двигаясь к носу лодки. Такая последовательность выполнения позволит сгибать лист постепенно.
Проволоку или зажимы пропускают в отверстия, расстояние между которыми примерно 30 см. Если крепят проволокой, то ее концы закручивают при помощи плоскогубцев, надежно фиксируя крепеж. При этом концы проволоки или зажимов должны находиться снаружи лодки. Крепить необходимо все элементы: борта, транец.
После того как крепление завершено, проверяются геометрические размеры лодки. А затем зажимы еще раз затягиваются плотнее. В местах установки шпангоутов ставят распорки, чтобы не нарушить геометрию при дальнейшей работе.
Для того чтобы клеевой шов был ровным, на расстоянии 5-10 см от линии стыка по всему внутреннему периметру лодки наносят малярный скотч. Далее начинают проклейку швов изнутри лодки. Для этого берут клей, кисточку, стеклоткань, шпатель. Стеклоткань, если она изначально не разрезана на ленты, нарезают на кусочки длиной в 5 см и шириной в 7 см для нанесения одного слоя.
Чтобы стыки друг к другу прилегали более плотно, по краям фанеры нужно сделать фаски шлифовальной машинкой.
После этого кисточкой наносят клей на стык, прикладывают кусочек стеклоткани и шпателем разравнивают поверхность таким образом, чтобы не образовывалось морщин и пузырей. Рядом приклеиваемые кусочки стеклоткани должны располагаться внахлест. После выполнения первого слоя, делают второй. При этом кусочки стеклоткани делают немного шире, чем для предыдущего слоя. Проклеивают швы 2 раза, а затем и 3-й раз для повышения надежности. Делать это необходимо тщательно и неспешно. Это наиболее кропотливый и трудоемкий процесс во всем строительстве лодки.
После того как швы просохли и надежно схватились, крепятся привальные брусья по верхнему краю лодки, а внутри на клей закрепляют шпангоуты. На транец крепят накладки для его усиления.
Затем, перевернув лодку вверх дном, удаляют проволочный крепеж или пластиковые зажимы. Наружный шов скругляют при помощи шлифовальной машины. После этого эти швы (боковые, носовые) проклеивают аналогичным способом, что и внутренние, используя стеклоткань, клей и шпатель. Швы должны хорошо пропитаться и схватиться. В итоге, после окончания склеивания и застывания по всем швам, должен образоваться надежный стеклопластик. Из фанеры вырезают форштевень для носа лодки и скамейки.
Вернуться к оглавлению
Рейки сечением 50х10 будут служить килем и стрингерами. Эти элементы придадут лодке дополнительную жесткость, а также уберегут дно от возможных повреждений при швартовке. Рейки должны быть очень качественными и не содержать никаких изъянов, повреждений и сучков.
Кроме того, их необходимо предварительно отшлифовать, а затем прикрепить саморезами и клеем на днище лодки.
Для закрепления якорной веревки или крепления к пристани устанавливаются форштевень и носовой болт.
Для того чтобы рейки надежно схватились, на них укладывают груз до полного застывания клея.
После этого, если позволяют средства и терпение, дно и наружные борта лодки покрывают еще 1 слоем стеклоткани и клея. Это образует защитный слой стеклопластика по всей поверхности лодки, которая контактирует непосредственно с водой и склонна к деформации в первую очередь. Затем лодку покрывают краской и лаком. Это также служит защитой от влаги.
Очевидно, что при всей кропотливости, трудоемкости работы по изготовлению сделать лодку из фанеры своими руками вполне по силам в домашних условиях. После понимания того, как сделать лодку из фанеры самостоятельно, можно приступать к постройке катера или яхты.
Самодельная лодка из фанеры (мастер-класс, фото, пошагово)
Вот и дошли руки до осуществления давней мечты, принялся строить лодку. Для первого раза выбрал лёгкий проект, ну так сказать для тренировки. Съездил на производство аналогичных лодок в Череповец и там кое что подсмотрел и прикупил недостающих материалов, за что отдельное спасибо хозяину верфи.
Вот такая должна получиться лодка:
Сегодня раскроил листы фанеры и приступил к самому важному и сложному на мой взгляд процессу- это заусовка и склейка листов фанеры. Т.к. длина лодки превышает длину стандартных листов фанеры, то их приходится сращивать, для этого существует много способов, но я выбрал самый технически сложный, но и более эстетичный вариант склейки «на ус».
Размечаем.
Обрабатываем листы фанеры сначала при помощи рубанка, а потом шлифмашиной.
Вот так выглядит это в процессе обработки.
Вот так листы должны прилегать и склеиваться.
После подгонки деталей склеил их и поместил под пресс.
Вот пока все подготовительные работы по лодочке, после того как листы склеятся приступлю к разметке и раскрою деталей.
Сначала соединение «на ус» отрабатывал на обрезках фанеры и на это страшно было взглянуть, но опыт пришел при работе на «чистовом» варианте 🙂 Надеюсь и дальше все осилю.
Вот про лодку.
Основные данные:
Длина наибольшая…………….2,64 м
Ширина наибольшая………….1,28 м
Высота борта……………………..0,38 м
Масса корпуса……………………30 кг
Грузоподъемность………………180 кг
Экипаж ……………………………..2 чел.
Допустимая мощн. п/мотора…2,5 л.с
Сегодня был день плодотворной работы и больших продвижений 🙂
Вытащил листы из под пресса и удалил планки между которыми они были зажаты.
Стык получился ровный и очень крепкий(пробовали потом ломать обрезки от дна, лопает не по стыку листов). Таким образом получили заготовки нужной длинны для изготовления лодки.
Начинаю разметку с набивки осевой линии, от нее потом пойдут все размеры.
Вот начертил дно лодки, вроде красиво получилось:
Начинаю резать. Лобзик желательно брать с большими оборотами, пилки применять для фигурного реза фанеры, чтобы не рвать края листов.
Ведем строго по разметке 🙂
Вот половина дна готова.
А вот дно целиком 🙂
Борт размечаем один, потом накладываем две заготовки друг на друга и скрепляем струбцинами, после чего вырезаем оба борта сразу.

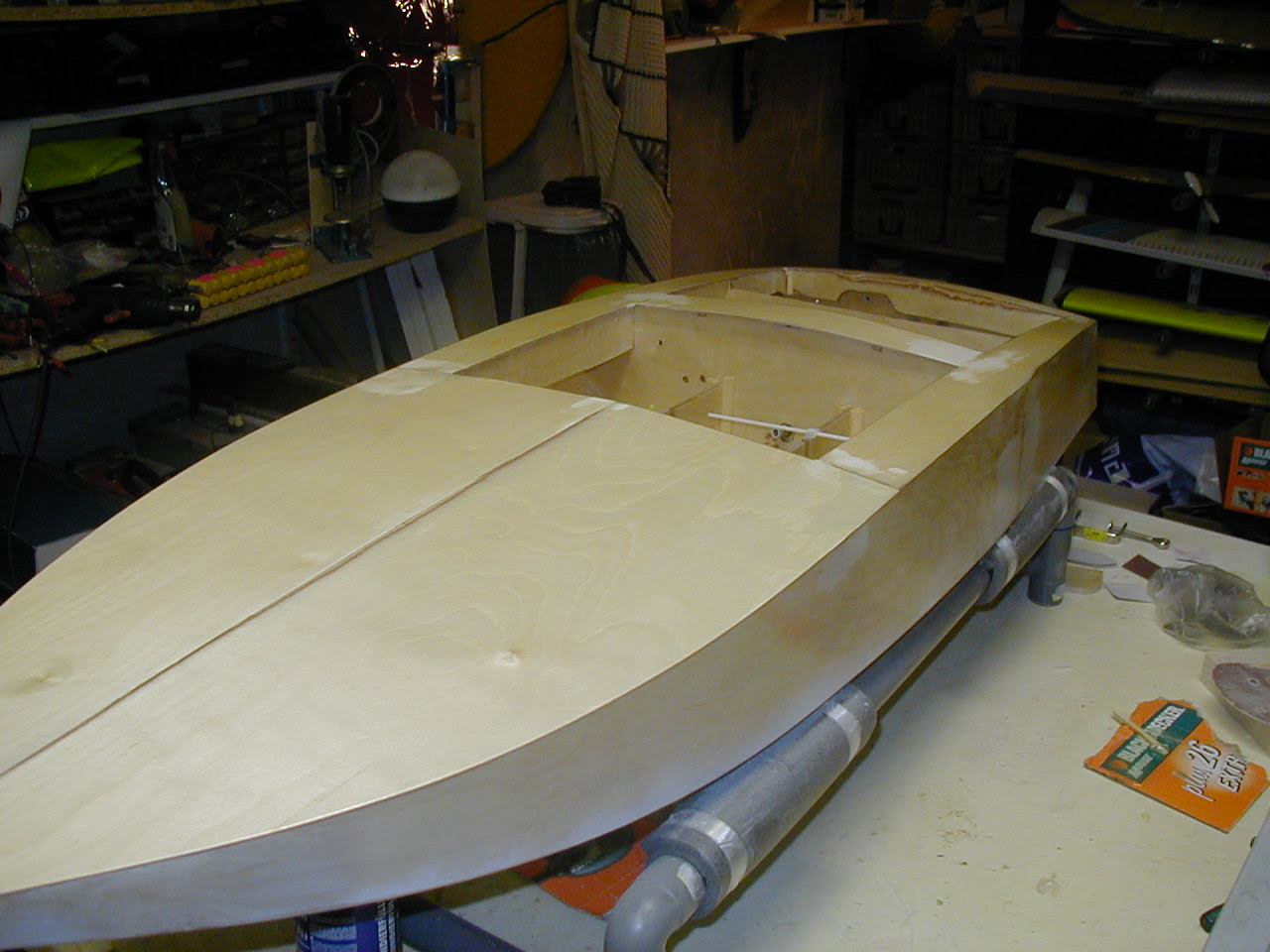

Инструменты и материалы:
-Фанера 3 мм;
-Фанера 5 мм;
-Наждачная бумага;
-Ленточно-пильный станок;
-Клей;
-Эпоксидная смола;
-Красная, черная и белая краски;
-Принтер;
-Бумага для принтера с клеящим слоем;
-Сервопривод MG995;
-Муфта;
-Бесщеточный двигатель HB 3650;
-Лодочный руль;
-Струбцины;
-Маркер;
-Угольник;
-Скотч;
-Стеклоткань;
-Крепеж;
-Аккумулятор;
-Передатчик FS-CT6B;
-Приемник трехканальный;
-Контроллер;
Для скачивания доступны два файла. Один, dwg, для лазерной резки, в формате PDF для ручной. Данные эскизы лодки имеет длину 900 мм. При необходимости можно изменить размеры лодки соблюдая пропорции. При этом мастер предупреждает, что при длине менее 550 мм лодка при небольшой волне начинает тонуть.
Устанавливает сервопривод и соединяет его с рулевым колесом. От двигателя выводит вал в корму. На вал устанавливает гребной винт. Что бы избежать попадания воды в корпус, ось необходимо уплотнить и нанести смазку.
При окрашивании использует белую, красную и черную краски. Строю мотор для длиннохвостой лодки в магазине Герти. Я получил 3,5-сильный двигатель от парня из Craigslist, пятьдесят долларов, новый двигатель.
Опора стоила 20 долларов, U-образный шарнир — 8 долларов в Ambles, ось — 10 долларов в строительном магазине, все остальное было металлоломом: каркасы кровати в переулках, трубы в заброшенных зданиях.Общая стоимость, включая сварочные материалы и оборудование, составит около ста долларов.
Готов к воде.
Длинный хвост, законченный и окрашенный, крупный план карданного соединения, соединяющего горизонтальный вал двигателя Briggs & Stratton мощностью 3,5 л.с. с валом. Черная железная труба для оси, внешний вал, внутри которого она вращается, и пропеллер для троллингового мотора из литого алюминия T-15 от Young Props (найти их в Интернете).
Начинает выглядеть как лодка.Пластиковые ведра на 5 галлонов с забитыми крышками, квадратные пластиковые кувшины для жира на 5 галлонов из фаст-фудов и пена всех цветов, застрявшая в каждой трещине.
Ведра объемом 5 галлонов и зеленая пена для плавучести.
Розовая пена для плавучести.
Белла и Ферн работают над 4 ‘удлинителями, которые должны быть прикручены болтами к концам двух 8’ секций, уже скрепленных болтами.
Всего 20 футов в длину, 8 футов в ширину. Достаточно минимальное пространство для 4 человек, чтобы попытаться совершить длительное путешествие.
Передняя часть понтона имеет хороший гидродинамический угол к нему.С пятерыми из нас на борту мы едем где-то на полпути вверх. Понтоны шириной два фута, глубиной полторы фута.
Кувшины и ведра для смазки. Когда все пустоты заполнены пеной, сверху надевается фанерный колпак, чтобы все не выплыло, потому что деревянные понтоны не водонепроницаемы. У нас был клей, и мы приклеили фанеру к 2X4. Каркас палубы здесь еще не подсоединен, в Торфе сверлятся отверстия под болты крепления лага, которые будут прикреплять его к понтонам.
Хорошо, это хорошо. Пошли к черту из города. К верху еще разобранной лодки привязаны четыре скамейки.
Снежок в день рождения. Незавершенная работа.
Первый шторм.
Вы можете сказать, в какую сторону дул ветер, по форме крыши на этой фотографии. Грозовой фронт сломал пару веток, которые поддерживали нашу крышу.
Все шестеро из нас забились внутри, пока шел дождь, пили вино и выкуривали последнюю из наших сигарет.Завыл ветер и противоположная береговая линия исчезла в облаках, набегающие ветром волны били лодку. Эпично. В это время стало известно о нашей хрупкости: когда обрушился фронт шторма, он возник из мертвого штиля и с ревом устремился к нам сквозь деревья на берегу, и зеркальная вода мгновенно поднялась, превратившись в бесконечные линии двухфутовых волн, катящихся прямо в нашу стороны, мы держались за ломающуюся крышу, чтобы она не улетела.
Новый Snowball, собирающий вещи во время катания с горы.
У меня новый блог, ребята, с моим новым именем: robertearlwildwood.wordpress.com
Вы можете посмотреть фотографии и прочитать о моем каноэ на солнечных батареях!
Продолжайте плавать!
Нравится Загрузка …
Фанера для самолетов
Фанера для самолетов, также называемая фанерой для самолетов, является прочной фанерой высшего сорта.
Как видно из названия, авиационная фанера использовалась для строительства самолетов во время Второй мировой войны.
Авиационная фанера может быть очень тонкой березовой фанерой или лиственной фанерой . Самая тонкая фанера может быть толщиной 1,8 мм. Но авиационная фанера может быть толщиной 1 мм.
Лицевой и внутренний слой авиационной фанеры без открытых дефектов. Однако на лицевых слоях допускаются крошечные, крепкие тугие узелки. В основных слоях не допускаются зазоры и пустоты. Обычно задние виниры немного хуже, чем лицевые виниры, потому что в задних винирах допускается несколько крошечных дефектов.Но задние виниры могут быть такого же хорошего качества, как и лицевые.
Клеи, используемые при производстве авиационной фанеры, должны быть фенолформальдегидными WBP, меламиноформальдегидными WBP, которые являются термореактивными клеями. Породы для производства авиационной фанеры: береза, красное дерево, твердый клен, бук, орех, пихта Дугласа и др.
Фанера для самолетов прочная, прочная и легкая. Из авиационной фанеры можно производить самолеты, лодки, мебель, модели самолетов, модели лодок, музыкальных инструментов, игрушек и деревянных поделок.
Характеристики авиационной фанеры:
Толщина: 1,0 мм, 1,2 мм, 1,5 мм, 1,8 мм, 2,0 мм, 2,5 мм, 3 мм, 4 мм, 5 мм.
Размер: 1220×1220 мм, 1270 x 1270 мм, 1220×2440 мм, 1500 x 1500 мм, 1525 x 1525 мм, 1550 x 1550 мм или другие размеры
Класс: A / A (I / I), A / B (I / II)
Клеи: WBP (Фенолформальдегид)
Эмиссия формальдегида: E1
Влагосодержание: 8% ~ 12%
Плотность: 580-650 кг / куб.м
Стандарты авиационной фанеры:
США:
MIL-DTL-6070C: ФАНЕРА И ШПОН, ПЛОСКАЯ ПАНЕЛЬ САМОЛЕТА
Немецкий:
Germanischer Lloyd (GL I; GL II): Правила обследования и испытаний фанеры для самолетов
Планы подставок для лодочных моторов бесплатные планы для книжного шкафа в деревенском стиле с сосновыми двигателями планы подставок для лодочных моторов Планы ограждений для столов маршрутизаторов скачать бесплатно планы верстаков 2×4 Планы в формате pdf для рулонных верхних столов планы хранения надземных складов в гараже своими руками создание основы для вашего садового сарая . фундамент для сарая или надворной постройки так же важен, как и сама конструкция, поэтому время вместе с ним следует потратить на правильное найм .. Планы лодки — планы стенда подвесного мотора — изображения bing — мастер-строитель с 31-летним опытом наконец выпускает архив 518 иллюстрированных, пошаговых планов лодки. Найдите этот значок и другие на других от Дорис Спарби. Планы моторных лодок. расчетная длина луча площадь паруса сравнить мощность двигателя; Fast Garvey 10, автор: bateau.com [gv10] высокопроизводительная и быстроходная лодка с подвесным мотором 13 футов вспомогательное судно 13 футов 3,96 м: 5 футов 9 дюймов 1,75 м — до 45 Гарве 13 дюймов
Этот пост с самодельными лодочными моторами расскажет вам больше, даже если вы новичок в этой области. отправлено bagas в 16:00 .. Построение подставки для лодочных моторов шаг за шагом и дешево, включая колеса для перемещения мотора и подставку.легко понять и проверить !.
вот попытка демистифицировать модель лодки Paddleboard 14-32 — чертежи фанерных лодок — гидроциклы, каноэ, байдарки и другие планы лодок для любительского строителя лодок.Каноэ Stalker 14-32 с квадратной кормой — планы фанерных лодок. Каноэ с квадратной кормой — хороший компромисс между типичным каноэ с двойным острием и небольшой моторной лодкой. Новые лодки из фанеры: Томас Ферт Джонс: 9781574090963, Новые лодки из фанеры [Томас Ферт Джонс] на amazon.com. * бесплатная * доставка соответствующих предложений. Судостроение — это неустанно развивающееся ремесло, с использованием новых технологий и how to Plywood Boat Hull Designs
