Откатные промышленные ворота с верхним подвесом могут быть изготовлены в различном исполнении.
Створка может сдвигаться как в правую, так и в левую сторону. Возможно двухстворчатое исполнение. Соответственно место потребуется справа и слева, но на половину створки меньше.
Если совсем тесно, то можно разделить полотно на большее количество частей и повесить на параллельных направляющих. Система будет напоминать шкаф купе, только дверцы будут подвесными.
Навесные ворота имеют следующие преимущества:
• Во-первых, они экономят пространство около входа. • Во-вторых, зимой перед их открытием не нужно очищать от снега большую по площади территорию. • В-третьих, они устойчивы и хорошо переносят сильные порывы ветра.
Но есть у таких ворот и недостатки:
• Во-первых, их высота ограничивается направляющей балкой. • Во-вторых, эта балка должна быть всегда очищена от снега, иначе движение створок будет затруднено или вовсе невозможно. • В-третьих, для устройства этих ворот необходимо свободное пространство вдоль забора.
Перед тем как приступать к изготовлению навесных ворот, нужно определиться с их размерами, материалом и другими подобными нюансами. По материалу, из которого изготовлены створки, навесные ворота подразделяются на несколько разновидностей.
Один из самых распространенных материалов, использующихся для изготовления ворот — металл. Можно просто взять профлист и вырезать из него кусок нужной площади. Нередко ворота делаются из пластика, который можно приобрести в виде отдельных панелей, а затем собрать в единое полотно, соединяя по системе паз-гребень.
В том случае, если необходимо сохранять тепло внутри помещения, в которое ведут ворота, можно изготовить полотно из сендвич-панелей.
Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.
Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.
Проголосовали более 344 раз, средняя оценка 4.2
Комментарии
Комментариев или отзывов пока к сожалению нет, но можно оставить свой …
Добавить комментарий Отменить ответ
Ворота Разновидности входных ворот для складов и ангаров, технические требования к конструкциям Ворота присутствуют в каждом складе или ангаре, поскольку без них …
Ворота Конструктивные особенности рулонных и секционных ворот, какие лучше для гаража Каждый владелец автомобиля серьезно подходит к выбору ворот для …
Ворота Что делать и как открыть ворота автоматического типа? Как правило, автоматические ворота, устанавливаются для гаражей или …
Ворота Установка кирпичных столбов для ворот, что нужно для их монтажа, фундаменты,10 фото с процессом изготовления и примерами работ В любом доме ворота должны стать надежной защитой территории от …
Для того чтобы изготовить навесные ворота самостоятельно, понадобятся профнастил, трубы с квадратным сечением, направляющая балка, врезной замок и ролики.
Можно также приобрести комплект автоматики, если будет необходимость сделать ворота автоматически открывающимися.
Из инструментов потребуются болгарка и сварочный аппарат.
Обычно навесные ворота имеют одну створку. Если ширина ворот меньше 3-х метров, то нет необходимости делать вторую створку. Обычно такой ширины достаточно для въезда автомобиля. Но если все же по каким-то причинам будет решено установить более широкие ворота, то лучше сделать их двустворчатыми, иначе направляющая балка может не справиться с нагрузкой.
Ролики, посредством которых будет осуществляться движение створок, изготавливать самостоятельно не нужно. Их можно приобрести уже готовыми, причем обычно они продаются вместе с направляющими.

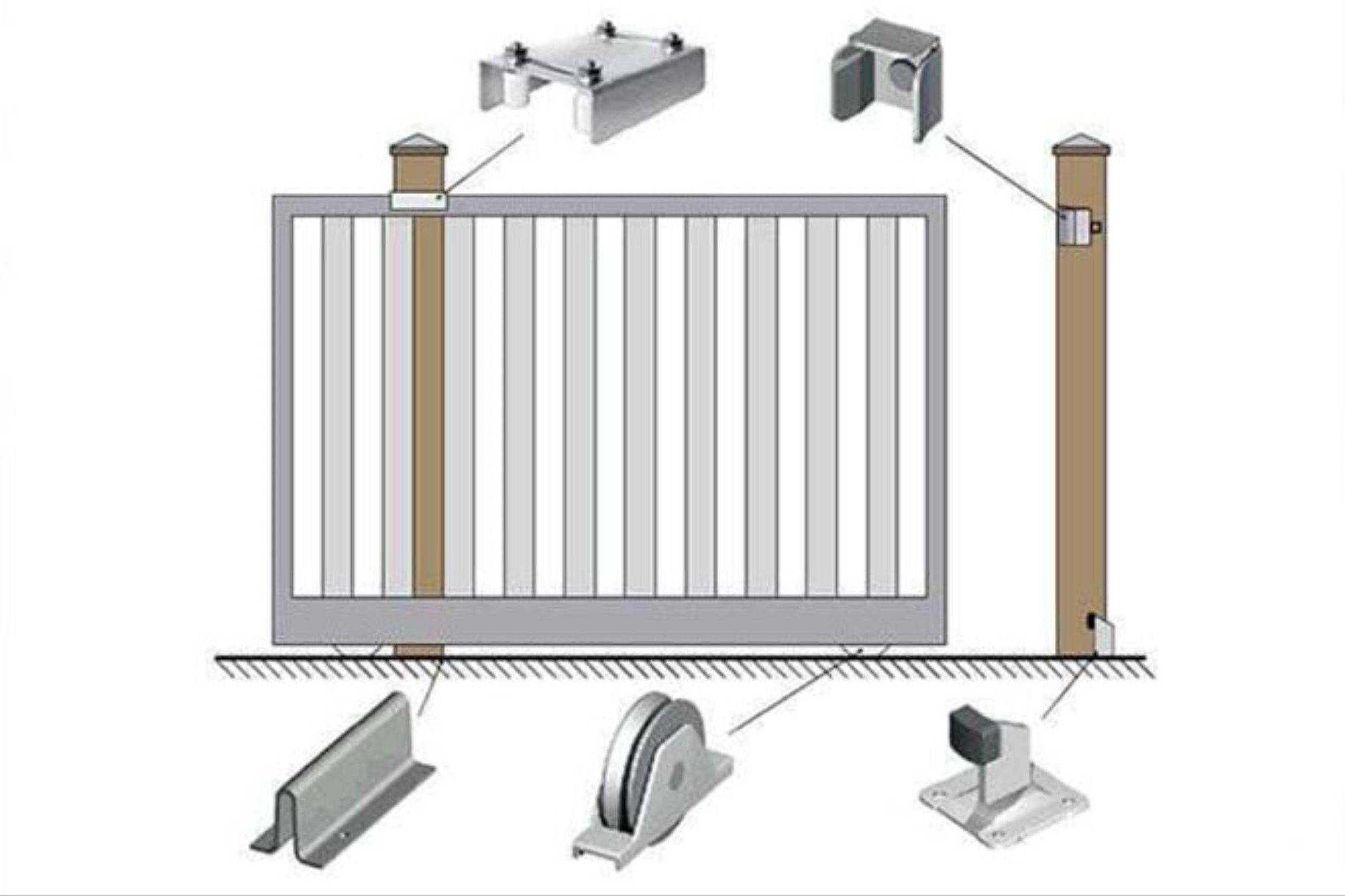

Ролики и направляющая для откатных ворот
Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.
Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру.
Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.
Фурнитура для ПОВ
Учитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.
Каркас ворот изготавливается из металлических труб, сечение которых представляет собой квадрат. Обычно используются трубы шириной 4 см. Зная высоту ворот, нужно нарезать трубы соответствующей длины.
После того как будет нарезано достаточное количество одинаковых по длине труб, их нужно положить на горизонтальную поверхность, на равном друг от друга расстоянии, и соединить. Затем они привариваются посредством точечной сварки.
Для того чтобы проверить, ровный ли получился каркас, необходимо измерить обе его диагонали. Если значения будут одинаковыми, значит, каркас ровный.
Если же диагонали будут различаться по длине, то для выравнивания каркаса можно будет слегка постучать молотком по углам.
Выровняв трубы, их можно заваривать полностью. После этого нужно будет собрать еще один каркас из труб с квадратным сечением, но только теперь ширина трубы должна быть в два раза меньше. Этот каркас будет присоединяться к предыдущему изнутри.
После завершения всех сварочных работ каркас нужно прогрунтовать, а затем, дождавшись полного высыхания грунтовочного покрытия, покрасить его, используя специальную краску для металлических поверхностей.
Сначала собираем первый блок роликов. Для этого используем монтажные пластины. К ним привариваются монтажные уголки — для крепления удерживающих роликов.
Направляющий рельс автор сделал из двух отрезков профильной трубы 40х20 мм, сваренных вместе для большей жесткости.
Мастер использует два направляющих рельса длиной по 3 метра. Используемые ролики идеально подходят по ширине профтрубы.
По бокам направляющего рельса устанавливаются удерживающие ролики.
Причем с одной стороны ролик крепится намертво, а с другой — подвижный (для возможности регулировки). В монтажном уголке, к которому будет крепиться подвижный ролик, нужно будет сделать паз.
По такому же принципу изготавливается и второй блок роликов.
Полотно вырезается из профлиста и присоединяется к каркасу либо саморезами, либо заклепками. Площадь полотна должна быть больше проема и примерно на 20 см перекрывать каждую из сторон, а его верхняя часть должна выступать примерно на 10 см. Внизу же, наоборот, должен остаться промежуток около 5 см между полотном и поверхностью земли.
Сразу нужно определить место, где будет располагаться врезной замок. А определившись с местом, замок лучше сразу же и установить. При установке необходимо следовать инструкции, которая обычно приводится на упаковке.
Следующий этап монтажа навесных ворот — изготовление рамы.
Она выполняется из труб с квадратным сечением шириной 12 см. Соединяются они посредством сварки. Если ворота имеют одну створку, то верхняя балка должна иметь длину, равную ширине этой створки. Если же изготавливаются двустворчатые ворота, то балок должно быть две, и длина каждой из них должна совпадать с шириной соответствующей створки.
В качестве опорных столбов для навесных ворот также используются металлические трубы. Они закапываются в почву на глубину более 1 м, а затем заливаются бетонным раствором. Обязательно нужно убедиться в том, что опоры установлены вертикально. Лучшим помощником в этом деле станет строительный уровень или отвес.
Востребованность ПОВ с верхней направляющей объясняется:
Минусы:
Раздвижные ПОВ
Один из последних этапов установки навесных ворот — крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.
Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать. Для выравнивания направляющей балки можно использовать все тот же строительный уровень.
Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон — сзади и спереди, при этом не имеет значения, как устроены сами ролики.
Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.
На видео: Монтаж направляющей для подвесных откатных ворот.
Откатные ворота получили распространение ввиду доступности фурнитуры, относительной простоты конструкции и возможности выполнить большинство работ по сборке и монтажу самостоятельно.
Механизм с опорными роликами надежнее, чем популярная в прошлом модель с рельсом, расположенным снизу.
На основание из железобетона устанавливаются специальные закладные, к которым крепятся ролики с металлическим или пластиковым покрытием.
Полотно ворот монтируется на направляющей шине внизу каркаса.
Внутрь нее вставляются каретки роликов. Это обеспечивает защиту механизма от осадков, пыли и грязи, увеличивает срок службы, делает удобной эксплуатацию системы в любую погоду.
Раздвижные ворота можно сделать в виде:
Последняя проще и дешевле в монтаже, так как требуется меньше деталей, фундамент по закладные заливают с одной стороны, нужен 1 комплект автоматики. Моноширму ставят, когда высота полотна 2 м и менее.
Ворота на роликах для нормальной работы должны иметь следующие вспомогательные элементы:
Полотно конструкции двигается по 2 роликовым кареткам, на них ложится основная нагрузка. Поэтому фундамент с закладным швеллером делается массивным.
Основной параметр для расчета всей системы – требуемое расстояние для проезда транспорта между опорами.
Консольные ворота для частных домов чаще всего ставят шириной 4-5,5 м. Вместе с противовесом, который принято делать в половину проема, длина шторки может быть 6-8,3 м.
Противовес, вылет за опору, выполняют в виде прямоугольника или более экономичного варианта – треугольника. Чем тяжелее противовес, тем меньше нагрузка на ролики.
Высота полотна – больше роста человека, т.е. около 2 м.
Консольные блоки служат основой для передвижения направляющей. За боковые габариты, чтобы оставить проезд беспрепятственным, выносят опорные ролики.
Привод автоматики устанавливается на основание вместе с каретками.
Для изготовления конструкции делают монтажную схему откатных ворот, в которой отображают:
Фундамент нужно заглубить ниже уровня промерзания. Чтобы исключить изменения расстояния между опорами при перепаде температур, можно запланировать соединить их основой из железобетона.
Сложные узлы выносят в отдельные эскизы с проработкой всех деталей.
Сделать откатные ворота своими руками несложно, если хорошо подготовиться. Материалы приобретаются в соответствии с чертежами, а инструменты – с планом работ.
В зависимости от весовой нагрузки и ширины проема для откатных конструкций существует несколько видов комплектующих для:
Сделать ролики для откатных ворот своими руками сложно. Требуется высокая твердость поверхности качения и хорошее качество подшипников, т.
к. они должны удерживать массу ворот. Лучше приобрести заводские элементы из цементированной стали, которые, чтобы они работали без заклиниваний и люфтов, перед установкой можно вскрыть и проверить смазку. Поддерживающая скоба берется более 4 мм толщиной.
Для сборки самодельных откатных ворот нужно подготовить следующие инструменты:
Потребуется приобрести материалы:
Установку сдвижных ворот своими руками без автоматики начинают с опор, фундамента, закладной. Затем собирают каркас створки, крепят фурнитуру, устанавливают полотно и проводят испытания.
Если грунтовые воды расположены высоко, то под всю систему лучше сделать единый фундамент. В противном случае опоры ставят на глубину не менее 1 м. Их изготавливают из:
Для столбов из камня или кирпича нужно монтировать закладные детали, установить шины поддержки и улавливатели. К металлу последние крепят сваркой.
Опору ставят в яму 1 м глубиной и 0,5 м диаметром и выравнивают по уровню, закрепляют арматурой, трубой, кусками уголка и т.д.
После заливания смеси проводят контрольную проверку. В жаркое время бетон лучше периодически поливать водой до затвердевания, чтобы избежать трещин.
Для устройства фундамента грунт возле опор размечают и роют траншею шириной 0,5 м и глубиной ниже промерзания. Фундамент можно залить сплошным или в виде буквы “П”. Последний поможет сэкономить на расходах. Остальные работы проводят в следующей последовательности:
Придется выждать до готовности поверхности 28 суток.
Пошаговая инструкция начинается с подготовки ровной площадки, где готовую створку можно уложить целиком. После этого:
Трубу рамы приваривают к направляющей и собирают откос, поперечину, вертикали. Чтобы не нарушить плоскость конструкции, варить следует в шахматном порядке. Для усиления конструкции ставят заполняющие элементы.Для установки опор консолей и определения пути движения полотна нужно натянуть шнур, который располагают в 20 см над дорогой и 7 см от столба. Порядок последующих действий:
После проверочной установки полотна его снимают и приваривают пластины окончательно.Для ворот с электроприводом дополнительно понадобятся:
Привод для откатных ворот своими руками устанавливают после того, как отрегулируют ход полотна без рывков, свободно.
Последними подсоединяются провода, и проводится проверка работы.
Ворота – визитная карточка любого дома. Самое первое, что увидят ваши гости – это ворота, поэтому важно знать, как построить ворота для вашего забора.
Ворота – визитная карточка любого дома. Самое первое, что увидят ваши гости – это ворота, поэтому важно знать, как построить ворота для вашего забора.
Почему так важно выбрать ворота, наиболее подходящие для вашего типа забора? Это самый важный этап, так как от этого будет зависеть:
Ворота должны соответствовать определенным требованиям:
Для всего строительства коттеджей, загородных домов, таунхаусов вам обязательно нужно знать как построить ворота . Сегодня, благодаря развитию современных строительных технологий, ворота можно изготавливать из различных материалов. Существуют следующие виды данной конструкции:
Это отличный вариант для людей, которые могут позволить себе потратить немалую сумму денег на ворота для сада или загородного дома. Несмотря на кажущуюся легкость и изящность, кованые ворота обладают очень высокой прочностью.Из какого бы материала не был сделан забор, его основным элементом всегда являются ворота. В большинстве случаев он изготавливается из того же материала, что и сам забор.
В зависимости от типа конструкции различают следующие типы ворот:
Наиболее распространенной конструкцией являются ворота распашного типа. Они состоят из рамы ворот, которая создается с помощью сварочного аппарата из металлической трубы, а затем поверх нее укладываются гофрированные стальные листы.
Во втором случае больше всего эффектны ворота с декорированными коваными элементами. Распашные ворота также могут иметь обшивку деревянными панелями или детали из комбинированных материалов.
Помните, что тяжелая обшивка увеличивает нагрузку на петли и опоры, что влияет на продолжительность функционирования всей конструкции.
Многие специалисты считают, что распашные деревянные ворота стандартного типа – не совсем удачный выбор для какой-то климатической зоны (хотя качественная обработка деревянных элементов и правильный монтаж помогут им прослужить долгие годы), а рекомендуем установить ворота откатного типа.
Представляет собой лист с расположенными на нем блоками из 1-2-х ползунков, через которые проходит направляющая линия. Он перемещается по направляющим роликам, благодаря чему конструкция может двигаться. Установка этих ворот выполняется на фундамент.
На участке установлены откатные ворота. Они не нуждаются в особом уходе.
Их можно оборудовать автоматикой, и тогда вам не нужно будет оставлять машину, чтобы открыть ворота и въехать на территорию участка. Установить раздвижные двери можно своими руками, но чтобы потом не возникало проблем в процессе их работы, лучше обращаться в специальные фирмы, занимающиеся изготовлением и установкой таких конструкций.
Определимся, как правильно сделать распашные ворота на дачном заборе. Эти конструкции удобнее строить с дополнительной помощью.
Далее нужно установить столб в яму, засыпать гравием, утрамбовать его. Деревянные столбы нужно отстоять около 2 дней. Опоры швеллера также укладывают в котлован размерами 3,3х3,3 фута, в котором делают предварительно гравийную подушку (можно из гравия или битого кирпича), и заливают внутрь бетонным раствором. Бетон может промерзнуть в течение месяца. В этот период необходимо контролировать вертикальный столб. Деревянные столбы обработать антисептической пропиткой, нижнюю часть столбов прокалить на огне, обернуть рубероидом и прогреть на паяльной лампе. Это значительно увеличит срок службы узла.
В верхней части соедините ее с длинной стороной еще одной крестовиной в 5,9футов от низа створки. При создании этой конструкции петли ворот крепятся к краю створки сверху и снизу.
Если столбы деревянные, необходимо предварительно просверлить сквозные отверстия под болты и подложить под гайки 1-2 шайбы увеличенного размера. Затем вынимают подпорку и в процессе работы проверяют створку.Как видите, установка ворот для вашего забора трудоемкий, но достаточно простой процесс, не требующий особых навыков.
