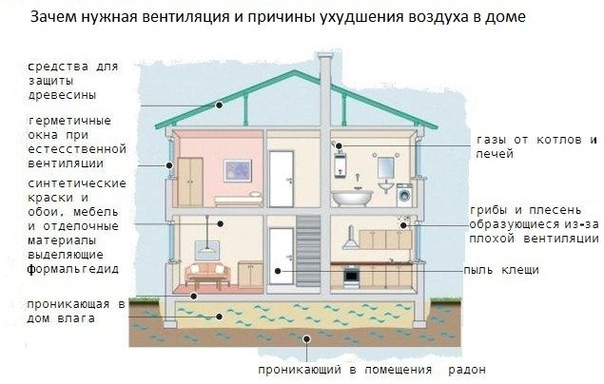

Нужна ли вентиляция в частном доме? Этот вопрос еще недавно не был настолько актуальным. Экологичные «дышащие материалы», деревянные окна, естественная вентиляция через оконные проемы и двери делала дом комфортным для проживания.
Технологии, применяемые при строительстве современных домов, такие как использование пластика для дверных и оконных проемов, химических волокон для утепления фасадов и прочих материалов, делают дом полностью герметичным и закрытым для доступа воздуха извне.
Определиться с созданием вентиляционных систем необходимо еще на этапе проектирования жилья. Но нередки и ситуации, когда дом уже построен, и только потом возникла потребность в вентиляции. Что в этом случае предпринять, можно ли сделать вентиляцию самостоятельно?
Вентиляция, принудительная или естественная, создает особый микроклимат в помещениях, являясь залогом комфортного в нем пребывания.
Вентиляция, которая обеспечит комфортные условия в доме, может быть нескольких видов:
Каждый вид вентиляции имеет свои достоинства и недостатки. Например, если это загородный коттедж, находящийся за городской чертой, в месте с чистым воздухом, то лучше использовать естественную систему вентиляции. В случае если это городской дом или квартира, то принудительная вентиляция не только будет нагнетать воздух, но и очищать, фильтровать его, что целесообразно в условиях городской загазованности.

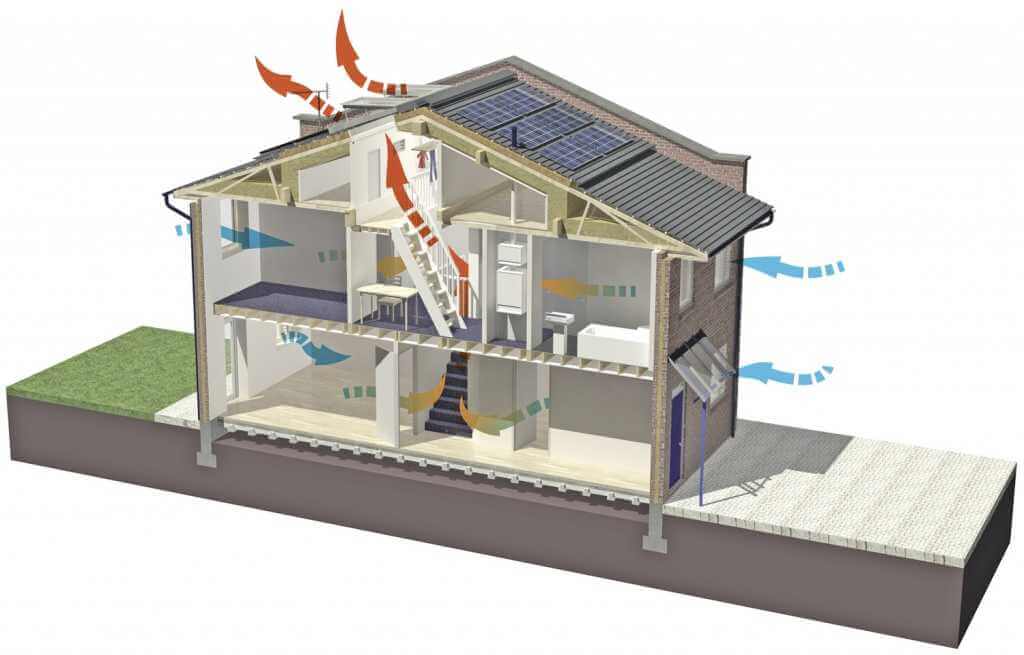

При вентиляции естественным способом воздухообмен (см.
рисунок 1) осуществляется без дополнительных механических устройств за счет разницы в давлении и температурных режимов за пределами и внутри дома.
Использование такой вентиляции разумно, если соблюдены следующие требования:
Рисунок 1. Схема естественной вентиляции.
Естественная вентиляция — наиболее дешевый вариант, не требующий больших затрат на закупку оборудования и монтаж системы. Вытяжка осуществляется наружу через вентиляционные каналы (шахты). Воздуховод проходит через кровлю и на 0,5-1,5 метра поднимается выше конька кровли.
Принудительная вентиляция устанавливается в помещениях, где необходим постоянный приток свежего воздуха. Такая система работает с помощью специального оборудования, которое обычно размещают на чердаке или в подвале дома.
Принудительная вентиляция может быть, как простой, так и комбинированной с системой обогрева или охлаждения, работающей в комплексе с кондиционером.
В качестве дополнительных элементов для принудительной вентиляции используются:
При организации воздухообмена главное правило принудительной вентиляции заключается в том, что воздушные массы, поступающие в систему, должны перемещаться от жилых комнат (спальня, гостиная) к нежилым (кухня, ванная, санузел, коридор). Таким образом, с жилых комнатах превалирует приток, а в нежилых — вытяжка.

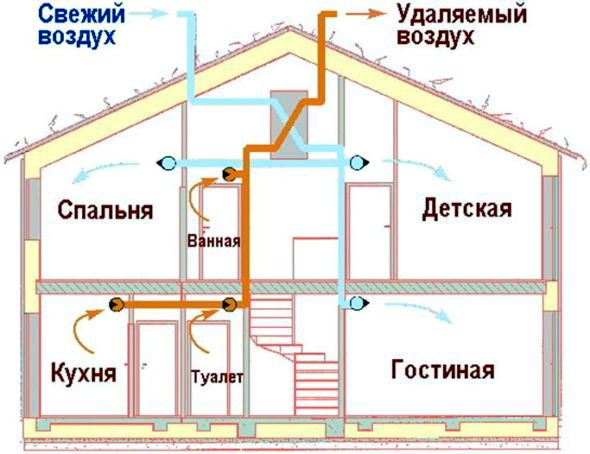

Рисунок 2.
Схема принудительной вентиляции.
Приточно-вытяжная вентиляция в домах организуется через отверстие в стене. Основные элементы конструкции вентиляции в стене — вытяжной клапан (фланец, заслонка), многоуровневый калорифер, воздушный фильтр, решетка.
Вся конструкция работает в нескольких режимах:
В системе особое внимание следует уделить подбору заслонки.
При естественной вентиляции на противоположных стенах в разных уровнях (внизу и вверху) проделываются два отверстия (клапаны), создавая движение воздушных масс по диагонали снизу вверх.
При принудительной вентиляции в отверстия вставляются вентиляторы, нагнетающие воздух в помещение и выводящие отработанный, обеспечивая приточно-вытяжную вентиляцию.
Рисунок 3. Схема вентиляции в стене
До начала монтажных работ на стене определяется место, где будет находиться отверстие вытяжки, после чего делается разметка с указанием диаметров воздуховодов. Затем с помощи дрели (насадка «коронка») выполняется отверстие, в которое устанавливается приточный клапан. Клапан можно приобрести в магазине, либо сделать своими руками. Для конструкции клапана понадобиться: труба, оголовок, решетка с пластиковой трубой, теплоизолирующий слой, корпус.
Монтаж начинается с внутренней стороны комнаты с трубы, в которую вставляется фильтр, утеплитель, сверху надевается декоративный колпак. Снаружи на конструкцию присоединяется решетка. Вся конструкция закрепляется монтажной пеной.
Вытяжные клапаны монтируются с вентиляторами для удаления загрязненного отработанного воздуха по этой же схеме.
Вентиляционные трубы — важное звено всей системы.
При подборе труб следует учесть основные параметры:

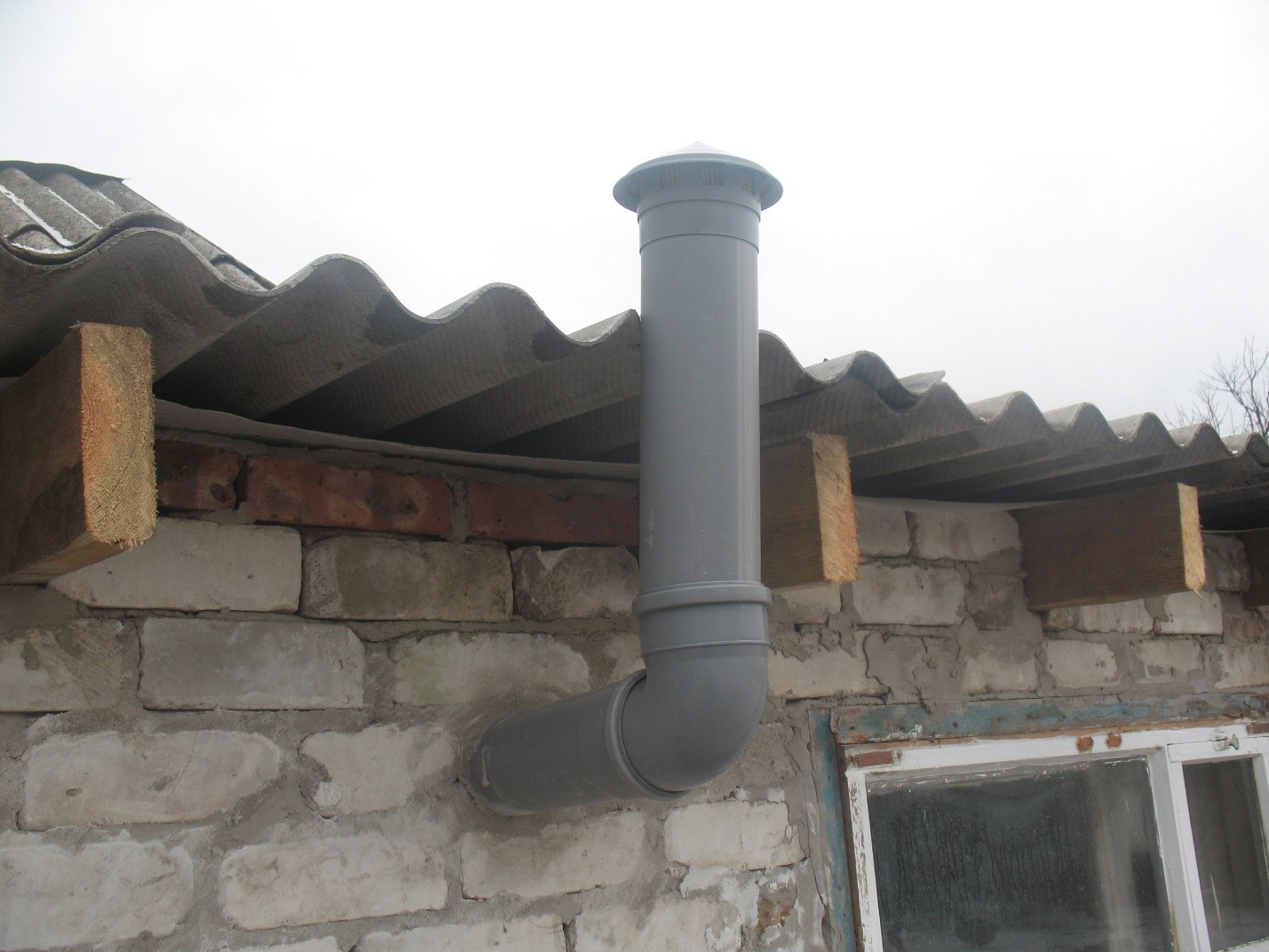

Наиболее подходящими под данные требования являются канализационные круглые трубы, обладающие хорошей аэродинамикой. Другой материал, который можно использовать для изготовления труб вентиляции своими руками — лист нержавейки или оцинковка.
Нержавейка будет идеальна для изготовления вытяжки на кухне и в котельной. Оцинковка хорошо переносит перепады температур и устойчива к коррозии, поэтому ее можно использовать для вытяжки в других помещениях, в том числе в сауне, парилке, ванной. Из недостатков следует отметить относительно высокую стоимость оцинкованной стали. Что касается пластиковых труб, то они экономичны, дешевы, хорошо подходят для влажных и жилых помещений.
У пластиковых канализационных труб, используемых для создания вентиляции в доме своими руками, есть ряд плюсов:
Однако стоит упомянуть и о недостатках, которые во многих случаях легко исправляются:
Наиболее удобный вариант для монтажа — трубы и комплектующие из ПВХ внутри с резиновыми уплотнителями. Такие трубы собираются в общую систему как конструктор, не требуя дополнительного оборудования.
Работы по сборке вентиляции своими руками проводятся в несколько этапов:
Наружные элементы вентиляции и участок воздуховода от приточной решетки до отсечного воздушного клапана следует покрывать теплоизолирующими материалами. В жилых помещениях его можно дополнительно шумоизолировать пенопластом.
При выполнении вентиляции на кухне своими руками необходимо помнить, что в горячем цеху или над плитой постоянно повышенная температура, пар, различные запахи.
Вентиляция на кухне должна сочетаться с общедомовой вытяжкой для предотвращения распространения запахов в другие помещения. Обустройство и монтаж вытяжки на кухне имеет ряд особенностей:
Сам вытяжной канал монтируется по описанной выше схеме.
Ванная комната и санузел — это наиболее проблемные места в доме. Повышенная влажность, пар, температура, характерные запахи, микробы и бактерии, скапливаясь в небольших по объему помещениях, представляют угрозу не только для человека, но и для внутренней отделки.
При обустройстве вентиляции в этих помещениях необходимо делать вентиляционную шахту, выходящую на крышу здания. При монтаже конструкции следует учесть, что чем прямее будет форма вентканала, тем более беспрепятственно будут двигаться воздушные потоки, проветривая помещение.
В ванной и санузле возможно использование естественной и принудительной вентиляции. Более эффективна — принудительная.

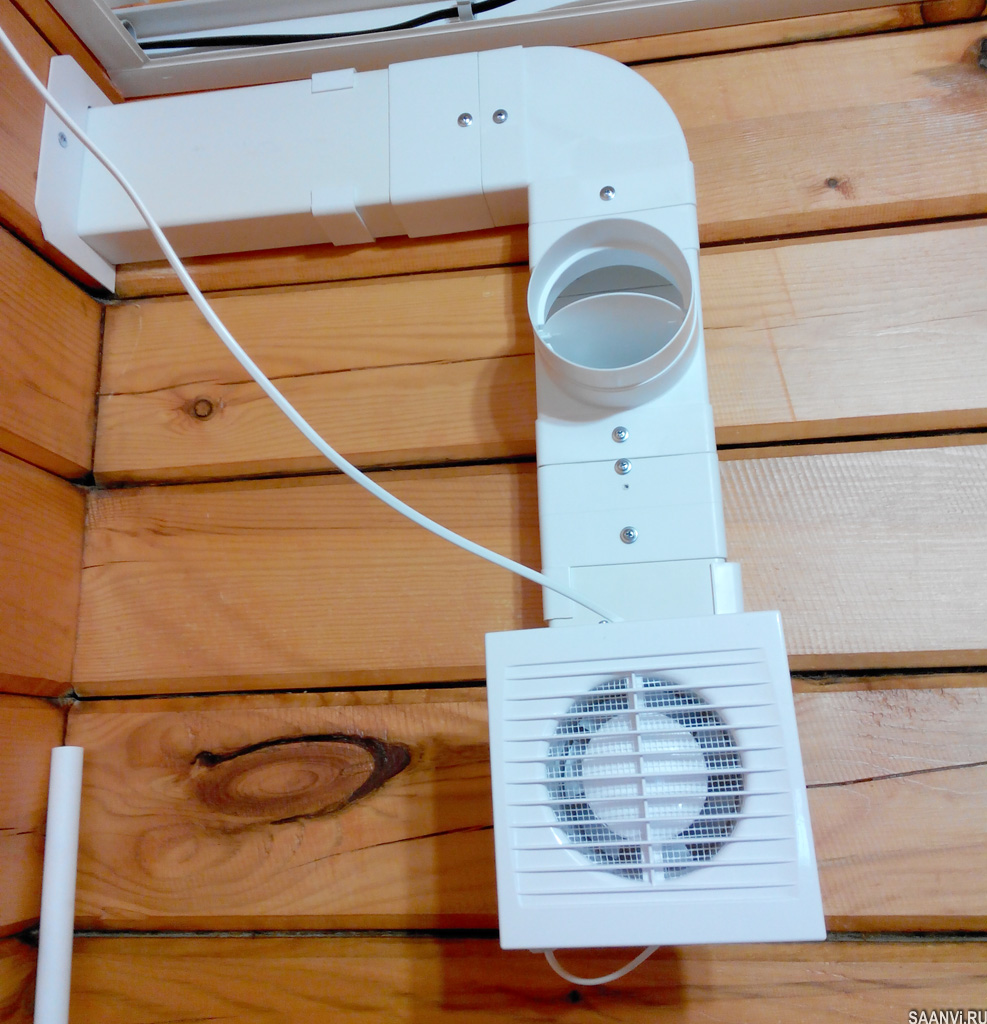

При монтаже принудительной вентиляции рекомендуется использовать устройства с низким уровнем шума (максимум 30 децибел). При монтаже вентканалов лучше использовать противоположную от дверей стену для лучшей тяги. Мощность вентилятора подбирается индивидуально в зависимости от размера помещения и интенсивности использования.
Рисунок 4. Вентиляция в ванной и санузле.
Монтаж вентиляции своими руками достаточно трудоемкий процесс, требующий предварительных расчетов, подбора оборудования, труб, комплектующих. Однако, изучив всю информацию по вопросу установки вентиляции в доме своими руками, вполне возможно самому справиться с этой задачей.
Юрий Хомутский, технический редактор журнала «Мир климата»
Приток воздуха должен быть постоянным, чтобы каждый член семьи мог оставаться здоровым. Создать вентиляцию несложно, а вот подобрать один из вариантов непросто. Схема дома поможет в этом вопросе, ведь от самого строения будет зависеть будущая вытяжка. А она обеспечит жильцам дома защиту от плесени, грибков, сырости.Установка вентиляции в частном доме станет неотъемлемой частью постройки. Специалисты в строительном деле утверждают, что именно эта работа требует немало сил. В частном доме можно создать два варианта вытяжных систем:
Вытяжная вентиляция позволит воздуху внутри помещения беспрепятственно вытекать наружу при помощи принудительного вмешательства, а поступать свежий воздух будет через каналы естественным путём.
Приточно-вытяжная схема подразумевает принудительный сброс и приток свежего воздуха в дом. Эта схема многое сложнее в исполнении, цены на элементы дороже, а потому она редко применяется в строительстве небольших частных домов.
В свою очередь, каждая из предложенных систем вентиляции может быть разделена на централизованную вытяжку и децентрализованную. В первом случае используется специальная вентиляционная установка. С её помощью происходи циркуляция воздуха в помещении. Второй вариант подразумевает расположение по всей системе нескольких агрегатов. Каждый из них работает независимо от других и устанавливается в каждом помещении дома.
В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.
Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.
Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать.
Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.
Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения. Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон. Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.
Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом.
Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.
В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.
Когда наступает холодное время года, клапан необходимо своими руками прикрывать.
Этот нюанс позволит снизить попадание холодного воздуха в доме через вентиляционный канал. К сожалению, даже это вариант управления не способен скрыть все недостатки системы естественной вентиляции.
Принудительная вентиляция в частный дом устанавливается и при помощи другого действующего способа. Этот вариант станет гораздо дешевле предыдущего, а вот сил на его обслуживание понадобится больше. Подразумевается монтаж на каналы притока и оттока воздуха специальных решёток с клапанами. Причём последние управляются исключительно ручным способом. Регулировка осуществляется при изменении температуры окружающей среды. Рекомендуется изменять положение клапана вентиляции хотя бы один раз в сезон.
Последним вариантом улучшения естественной системы вентиляции считается установка на каналы специальных вентиляторов. Подобие такой системы вытяжки можно наблюдать в кухне. Единственным недостатком является то, что происходит дестабилизация всей системы вентиляции. Иными словами, воздух может начать прибывать из канала в кладовой или дальней комнате.
Второстепенной проблемой становится снижение производительности канала. В этот момент прослеживается снижение циркуляции. Помещение остаётся без необходимого количества свежего воздуха. Устанавливать такую вентиляцию рекомендуется в подвале или цокольном помещении, где риск появления сырости гораздо выше, чем в остальных частях частного жилого здания. Как показывает опыт, проблем с монтажом и наладкой правильного оттока и притока воздуха не возникает. Эту процедуру можно сделать своими руками за короткий отрезок времени.
Не стоит забывать, что схема вытяжки может подразумевать и наличие вентиляторов.
Эти приборы способны регулировать приток свежего воздуха. Установить их сможет своими руками любой хозяин.
Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:
Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.
Функционирование клапана зависит от разницы температур в помещении и окружающем мире.
В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.
Подобная методика заслуженно лидирует среди самых разнообразных вариантов вытяжек во всём мире. По мнению специалистом за этой схемой закреплено будущее, которое позволяет управлять энергосберегающими технологиями. Стоимость этой системы велика. Если же постоянно её использовать, то через небольшой период времени она полностью окупит затраты.
Настало время, когда все элементы головоломки по вентиляции в частном доме собраны.
Выбрана определённая система вытяжки, закуплен материал и остаётся лишь правильно установить все элементы. Первым делом следует понять, какие расчёты следует произвести перед установкой вентиляции. Одним из них считается подсчёт необходимого количества свежего воздуха. Этот параметр понадобится при монтаже каналов, а также при выборе дополнительного оборудования.
Этот расчёт проводится для того, чтобы получить точные данные о воздухообмене. Необходимо учитывать все нюансы, которые могут повлиять на результат:
Когда наступает необходимость подбора диаметра вентиляционного канала, применяется следующая система:
Особенность создания вытяжки в деревянных домах заключается в том, что материал самостоятельно пропускает в помещение воздух.
Именно потому такие строения рекомендуется дополнительно герметизировать. Этому служат пластиковые окна, монтаж специальных утеплителей, непроницаемая для ветра плёнка. Именно потому необходимо монтировать специальный вентиляционный канал, так как естественный процесс притока свежего воздуха существенно снижается.
Пользуясь данными правилами и рекомендациями, можно создать систему вентиляции воздуха своими руками.
Оцените статью: Поделитесь с друзьями!Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по помещению как парной волной даст. Смириться? Пойдет коробиться мебель, отслаиваться обои, книги плесневеть, а там и до мокреца по стенам недолго.
И все это бьет по здоровью. Причина ясна: плохая вентиляция в квартире. Своими руками тут можно что-то поправить, или нужно изыскивать деньги в уплату мастерам?
Да, самому можно сделать в квартире отличную вентиляцию. Никаких особых навыков для этого не требуется. Достаточно элементарных знаний по строительным работам и умения обращаться с простым обиходным инструментом.
Рассмотрим, как улучшить вентиляцию в жилом помещении, в порядке возрастания сложности работ и затрат. Сначала покажем, что и как нужно делать, если не работает вентиляция, которая все же есть. А затем расскажем, как устроить вентиляцию там, где ее пока нет – в частном доме, гараже, на даче.
Для справки: вентиляция жилых помещений по санитарным нормам считается достаточной, если в каждой комнате обеспечивается не менее двух обменов воздуха в час. Если же ощущается сквозняк, в холодное время года при надлежащем поступлении тепла от системы обогрева температура в помещении падает ниже санитарной нормы (+18 градусов), или заметно поступление снаружи пыли и запахов – вентиляция избыточна.
Прежде чем думать да гадать, как сделать вентиляцию в квартире, нужно убедиться, что действующая действует как надлежит, но почему-то уже не справляется. А затем разобраться, чего же ей не хватает для нормальной работы.
Сначала подносим к имеющимся вентиляционным отдушинам полоску газетной бумаги длиной 15-20 см и шириной 2-3 см на расстоянии 5-7 см от отверстия. Конец полоски при исправной вентиляции должен касаться среза отдушины, или затягиваться в него.
Предупреждение 1: нельзя проверять вентиляцию пламенем спички или свечи. В вентиляционном ходе может оказаться горючий газ. Такие случаи бывают редко, но без серьезных последствий (вынесенный взрывом кусок стены у соседей, например) не обходятся.
Помимо гниения в замусоренных вентходах, в последнее время отмечены случаи загазованности вентиляции от кустарного химического производства в домашних условиях.
Занимаются этим наркоманы, любители-пиротехники и прочие безответственные субъекты.
Положим, бумажка либо не отклоняется, либо отклоняется слабо. Значит, у нас все же плохая вентиляция.
Теперь проверяем, в порядке ли вентиляционные ходы, или ухудшился приток. Открываем настежь двери и окна и опять проверяем бумажкой. Отклонилась, даже затянуло ее в отдушину – ходы чистые, нужно искать дальше. Ток воздуха в отдушины не увеличился – где-то там засор, и вентходы нужно чистить.
Проверяем по отдельности каждую отдушину. Есть разница в отклонении бумажки – засор в коробах внутри помещения. Это не самый худший случай: сажаем посудный ерш на тонкий гибкий стальной тросик (лучше) или на алюминиевую проволоку (на крайний случай), и шуруем как можно дальше по ходу.
Остатки мусора вытягиваем пылесосом с длинной трубкой – хорошо подойдет кусок винилового шланга для полива. Он достаточно жесткий и в то же время гибкий.
Не помогло? Не обнаружилось мусора? Значит, забит все-таки главный вентход. Чистим так же, но ерш нужен побольше. Скорее всего, понадобится и штанга, деревянная или металлическая, или кусок стеклопластикового прута, которым пользуются кабельщики, с крюком.
Предупреждение 2: При чистке главных вентходов соблюдайте осторожность! Там может оказаться гнездо ос или скопище других опасных тварей.
стандартная схема вентиляции в многоквартирном доме
Если вы живете в многоквартирном доме, чистка вентиляции – обязанность домовладельца либо организации, которой поручена эксплуатация зданий, а вам в главный ход и лезть нельзя. В таком случае нужно предъявить претензию и дать заявку.
Допустим, естественная вытяжка есть.
Прежде чем браться за довольно сложные работы по обеспечению притока, проверим, а не ухудшилась ли циркуляция воздуха в помещении? И улучшим ее, если нужно.
Проверка вентиляции в квартире на предмет правильной циркуляции производится все той же неизменной бумажкой у отдушины, но входные двери и окна оставляем закрытыми. А вот все двери между комнатами распахиваем настежь. Дотянулась бумажка до нормы? Дело в циркуляции.
Улучшить воздухообмен между комнатами можно, не пробивая стен и не устанавливая там приточные клапаны (см. ниже). Для этого достаточно обеспечить зазор между низом двери и полом в 3-4 см.
Если же вам так не нравится, то в нижней части двери можно насверлить 2-3 ряда отверстий диаметром 8-15 мм, и наложить на них с обеих сторон декоративные накладки с частой сеткой. Сетка заглушит звуки. В спальне родителей, в ванной и в туалете отверстия лучше сверлить с наклоном снаружи внутрь. Если любимому чаду в переходном возрасте захочется подглядеть, пусть смотрит на пол.
Как оформить такие продухи – дело вкуса, но сетку нужно ставить стальную, мелкоячеистую, нержавеющую. Можно в 2-4 слоя с промежутком в 2-3 мм. Это даст еще лучшую звукоизоляцию.
Естественная система притока воздуха в жилые помещения – форточки, щели и щелки в дверях и окнах. Но на зиму их, тепла ради, стараются заделать, а форточки держат закрытыми. Современные же двери и окна закрываются так плотно, что в такой квартире можно в космос лететь. Поэтому приток воздуха в холодное время года приходится обеспечивать дополнительными мерами.
Если у вас окна старого типа, в деревянных рамах, на зиму их не заклеивайте. Утепляйте полосками поролона на клейкой основе, они специально для этого есть в продаже. При покупке нужно следить, чтобы поролон был достаточно рыхлый, воздухопроницаемый.
Погодите, зачем так зимой? Нужно же заделываться поплотнее! Поплотнее, но с умом и знанием физики. Ветер, или разность температур, проталкивают воздух сквозь поролон в дом.
В мелких извилистых порах возникает т. наз. дроссельный эффект. Попросту, воздух нагревается от трения сам об себя. И злющий ветер, который раньше выстуживал дом, теперь может его даже обогревать. Чем сильнее свирепствует, тем сильнее дроссельный эффект.
Раньше, когда не было поролона, для этой цели между рамами укладывали валики из ваты. На них еще ставили маленькие фигурки: снеговичков, елочки, Деда Мороза со Снегурочкой и пр. Некоторые умельцы создавали такие композиции, что прохожие долго застаивались перед их окнами.
Современные ПВХ окна специально утеплять не нужно, они и так закрываются очень плотно. В большинстве моделей, кроме совсем уж дешевых, от которых даже оффшорные китайцы шарахаются, предусмотрены вместо форточки приточные регулируемые щели (см. рисунок справа). Расположение такой щели вверху физически правильно. Система эта действует в холодное время, воздух из щели идет вниз, смешивается с теплым воздухом от батареи, и температура в помещении выравнивается.
ПВХ окна с притоком рассчитаны на совместное использование с алюминиевыми отопительными радиаторами современного типа. При их работе в паре какого-то дополнительного притока воздуха в жилые комнаты, скорее всего, не понадобится.
В помещениях общественного назначения, где толпится много народу (офисы, магазины и т.п.) и в кухнях (см. иллюстрацию 1), где от плиты выделяется много тепла, а от продуктов и в процессе готовки источаются всевозможные испарения, притока воздуха из окон может не хватить. В таком случае придется ставить стеновые приточные клапаны.
Приточные клапаны бывают двух типов: прямые жесткие и угловые с гибким воздуховодом (см. иллюстрацию 2). И те, и другие – с регулируемыми заслонками (вьюшками). Прямой клапан дополнительно может оснащаться воздушным калорифером или лабиринтом, в котором действует тот же дроссельный эффект.
Угловые клапаны чаще всего дешевле, в помещении не бросаются в глаза – их монтируют над батареями, и действуют они аналогично щелям в ПВХ окнах.
Гибкий воздуховод можно проложить в стене с уклоном наружу вниз, что исключит попадание внутрь влаги при ненастье и резко уменьшит поступление в комнату пыли. Заборная решетка такого клапана мало заметна на наружной стене.
Прямые клапаны понадобятся, если в помещении народу бывает, что сельдей в бочке. Помимо меньшего сопротивления притоку, в них легко встраиваются калорифер, фильтр, увлажнитель. Но есть у них, кроме цены, еще один минус: наружная часть такого клапана, воздухозаборник – довольно сложная и заметная конструкция. Она может испортить внешний дизайн здания и стать объектом вандализма.
Если усиления притока оказалось недостаточно, чтобы освежить воздух, значит, нужна дополнительная вытяжная вентиляция в квартире. Принцип ее устройства прост: либо нагнетающие («тянущие») электровентиляторы в отдушинах, либо блок-вентилятор в виде секции вентиляционного короба.
Устройство такой вентиляции для помещений разного назначения имеет свои особенности:
Ныне считается доказанным, что неравномерный, «изрезанный» спектр экономок подавляет перистальтическую активность кишечника, а вот неяркий очень теплый свет с гладким спектром, наоборот, ее активирует. Включаются же лампочки в туалете и ванной нечасто и ненадолго. Впрочем, это смотря у кого.
Идеальный по всем параметрам, кроме одного (ниже) – старый советский промышленный вентилятор ВН-2. По габаритам он как раз подходит к квартирной вытяжке. Электричества потребляет немного – 22 Вт, а воздух гоняет хорошо: 2,5 куб. м. в час. «Неубиваемый», десятилетиями работает в самых чудовищных условиях: в металлообрабатывающих и литейных цехах.
Но есть у «вээнки» недостаток: немного шумит. Правда, это скорее шуршание, чем шум: негромкий, с мягким спектром, для здоровья не чувствительный. Но слышать в «службах» шелест над собой не всякий согласится. В таком случае нужен современный малошумящий вентилятор.
«Настоящие» бесшумные вентиляторы – низкооборотные с саблевидными лопастями. Прочие ухищрения потребительской аэродинамики при накоплении на лопастях пыли начинают шуметь больше промышленных.
При покупке вентилятора обратите внимание на материал корпуса, если он пластиковый. Надежны корпуса из акрила и АВС (полиизопропилена). Корпуса из ПВХ прочих пластмасс общего назначения долго не выдерживают, а вентилятор с покоробленным корпусом ремонту не подлежит.
Вентилятор для ванной нужно покупать во влагостойком исполнении (вентилятор должен быть пригоден для наружной установки).
Кухни, кладовки, чуланы, туалет и ванная чаще всего с наружными стенами не контактируют. Поэтому приточная вентиляция в них обеспечивается через дверь, как было описано выше. Если же вы хотите поставить в них приточные клапаны, то воздух должен забираться не из кухни, и обязательно снизу. Вспомните – внутри жилья нет существенной разности температур, и при заборе из-под потолка воздух пойдет из верха в верх, а там, где он больше всего нужен, получится застой.
В особняках и пентхаузах обеспеченных домовладельцев удобна, незаметна и экономична принудительная вентиляция с кондиционированием воздуха (сплит-система). Это, в порядке следования секций-коробов: общий воздухозаборник, фильтр, нагнетатель, охладитель/калорифер двухстороннего кондиционера, увлажнитель/осушитель, магистральный короб, распределительные патрубки, потолочные отдушины с вьюшками в комнатах.
Монтируется такая система в запотолочном пространстве (на чердаке или между подвесным декоративным потолком и капитальным перекрытием). Практически незаметна, не портит как внешний, так и внутренний дизайн. Но проектирование и монтаж вентиляции такого типа – дело рук профессионалов, так что ее установка обойдется недешево. В процессе эксплуатации такая вентиляция требует ухода, поэтому ее чаще всего заказывают в специализированных фирмах с абонентским обслуживанием.
типичная схема построения сплит-системы
В сарае, погребе, гараже также нужна вентиляция.
Меньше будут портиться и дольше храниться продукты, не возникнет опасность возгорания. Вентиляцию в надворных постройках вполне по силам устроить самостоятельно любому домашнему мастеру.
Естественная вентиляция своими руками для помещений такого рода делается, как описано выше: приток – через щели или отверстия с регулировкой или без; вытяжка – из-под потолка. Но, поскольку главного вентхода нет, нужно сделать вытяжную трубу.
По СНиП (Строительные Нормы и Правила) вентиляция нежилых помещений, где есть продукты и горючее, должна также обеспечивать не менее 2-х обменов воздуха в час. Вместо расчета трубы, довольно сложного, можно принять простое правило: 130 мм диаметра трубы на 10 куб. м объема помещения. Если больше – не повредит.
Трубу нужно брать асбоцементную или металлическую. Пластиковая долго не продержится, а выкладывать из кирпича или пустотелых блоков хлопотно, разве что у вас они от стройки остались и девать некуда.
Труба, по тем же СНиП, должна выступать не менее чем на 1,5 м над высшей точкой плоской или односкатной крыши и не менее чем на 60 см над коньком крыши двухскатной или вальмовой.
Трубу нужно снабдить грибком, коническим, полусферическим или эжекторного типа. Плоская «нахлобучка» не подходит по аэродинамике.
Делать верх трубы изогнутым вниз, «гусем», как, например, выхлопные трубы дизель-генераторов, нельзя. Без сильного поддува в трубу гусек может сработать как незаполненный сифон, образуется воздушная пробка, и вентиляция прекратится.
***
© 2012-2020 Вопрос-Ремонт.ру
Загрузка…что еще почитать:
Вывести все материалы с меткой:Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.
Классификация вентиляционных систем основана на различных критериях:
По предназначению вентиляционные системы подразделяются по:
Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.
По способу перемещения воздуха системы делятся на:
В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна. Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.
Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха.
Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.
Достаточно остановить свое внимание на следующих вариантах:
Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.
Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.
В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой.
Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.
Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:
Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.
Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха.
Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2
Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.
Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.
Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.
Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.
Также рекомендуем посетить:
Система вентиляции в частном доме создает благоприятную атмосферу для жильцов и обеспечивает сохранность всего строения. Поэтому устройству вентиляции частного дома необходимо уделить максимальное внимание.
Деревянные дома, построенные по старинным технологиям, отлично проветриваются через законопаченные щели между бревнами, оконными проемами и дверными коробками. Вытяжным каналом здесь выступает печная труба. Чем больше разница температур на улице и внутри, тем эффективнее работает схема вентиляции дома.
Однако если дом создан по новейшим технологиям, естественный воздухообмен в нем практически отсутствует. Энергосберегающие приемы не способствуют притоку воздуха из вне.
Тем не менее, при строительстве деревянного дома рекомендуется организовывать именно естественную схему вентиляции дома.
Если предусмотреть систему вентиляции частного дома еще во время проектирования, вентканалы можно спрятать внутри стен. Главный вытяжной канал при этой схеме следует выводить как можно выше над уровнем крыши. Чем больше перепад высот, тем сильнее будет тяга.
Сечение всех каналов должно быть одинаковым, а стенки гладкими. Так негде задерживаться пыли и обеспечивается равная тяга.
Вентиляция в каркасном и деревянном домах сильно отличается. Технология строительства каркасного дома обеспечивает полную изоляцию его от наружного пространства. То есть ни грамма воздуха попасть в дом не может.
Устроить вентиляцию частного дома естественным способом не получится, так как способ хорош при больших перепадах высот. Поэтому устанавливается принудительная вентиляция.
До того, как сделать вентиляцию в доме своими руками, нужно рассчитать интенсивность потока воздуха. В зависимости от него приобретается оборудование. Приточно-вытяжные системы вентиляции каркасных и деревянных домов достаточно сложны. Поэтому монтажом их обычно занимаются профессионалы.
Но мы дадим простой совет, как сделать вентиляцию в доме своими руками. Приток воздуха обеспечивается клапанами, которые монтируются прямо в стены.
Количество клапанов зависит от площади каждой комнаты. Отток же производится системой вентиляторов. Из спален, кабинетов и гостиных воздух должен вытягиваться в коридоры, кухни, туалеты и гардеробные. А отсюда уже через чердак на улицу. Воздуховоды используются пластиковые, а вентиляторы можно взять самые простые, продающиеся в сантехнических магазинах.
Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов. Сюда относится и этажность, и планировка, и архитектурные особенности, и правильное обустройство специальных помещений (влажных зон, чердака, подвала и пр.). Особое внимание требуется уделить санузлу, ведь в этой комнате постоянно повышена влажность.
Для того, чтобы избежать возникновения плесени, появление грибков, порчи стен, пола и потолка в ванной, нужно обеспечить качественный отвод паров влаги из санузла с помощью грамотно оборудованной вентиляции. Если вы обладаете достаточным бюджетом, то можете пригласить специалистов, но если вам хотелось бы сэкономить, то есть смысл заняться установкой вентиляции самостоятельно. Ниже будет рассмотрено, как сделать вентиляцию в ванной комнате в частном доме своими руками.
Ванная комната — помещение влажное, где микроклимат существенно отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влажности. Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый. Кроме того, уровень влажности здесь должен быть не более 65%. Эти характеристики обуславливают не только комфортность водных процедур, но и гигиеничность, ведь тёплая и очень влажная среда — идеальное место для размножения бактерий.
Для того, чтобы обеспечить требуемый уровень влажности, и сооружается вытяжная вентиляция. Профессионально оборудованная вентиляция создаёт в санузле воздухообмен с показателем 25 м³/час, а если санузел совмещённый, то 50 м³/час. К этим параметрам и следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.
В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:
Естественные вентиляционные каналы планируются ещё на этапе разработки проекта. При сооружении каналов их выкладывают изнутри кирпичом или же устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома.
Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением. Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов. Если в воздуховоде есть крутой поворот, то он существенно снизит эффективность вентиляции, поэтому необходимо располагать каналы так, чтобы они не имели поворотов, в крайнем случае можно сделать очень плавный изгиб.
В ванной комнате лучше всего обустраивать вертикальный канал, не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке. Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.
Владельцы одноэтажных дач могут своими руками сделать вентиляцию в ванной комнате непосредственно в потолке. При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.
Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах. Избегайте при устройстве естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении с диаметром не менее 10 см. В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отвод влажного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.
В ряде случаев естественный отвод воздуха оказывается нерезультативным, в таких ситуациях стоит сделать вентиляцию в ванной комнате в частном доме принудительным способом.
Такая вытяжка особенно необходима, если в санузле обустроена сауна или парная. Кроме того, принудительная вентиляция может быть дополнением для естественной, часто именно к ней прибегают владельцы старых домов, не готовые к полному переоборудование имеющейся, но вышедшей из строя или уже не справляющейся со своими функциями естественной вентиляции.
Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования. Накладные вентиляторы, как правило, обладают небольшим габаритами и простым дизайном, поэтому впишутся в интерьер любого помещения. При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую формулу: площадь помещения*6 (если санузлом пользуется не более трёх человек) или площадь помещения*8 (если санузлом пользуется более трёх человек). Полученное число и будет оптимальной мощностью вентилятора.
Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного.
Работа этого вида оборудования не повысит ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.
Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.
Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха. Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод.
При монтаже канального вентилятора также отключите электричество. Не забудьте, что выходное отверстие, через которое выходят пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут регулярно возникать сквозняки.
Поскольку канальные вентиляторы — оборудование технически сложное, его требуется время от времени проверять, для этого продумайте расположение ревизионного люка.
Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию. Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.
Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установке решётки. Эти аксессуары могут выполнены из дерева, металла или полимерных материалов. Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а затем вставить кольца.
Аналогичным образом устанавливается и вентиляционная решётка, с той лишь разницей, что потребуется проделать в двери большее по площади отверстие. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.
В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция. С помощью кондиционера можно лишь изменять температуру в помещении, но не регулировать влажность. Кроме того, кондиционеры подают в ванную комнату воздух, прошедший через очищающие фильтры, но не производят забор свежего воздуха, а значит, рано или поздно вы всё равно столкнётесь с необходимостью отвода влажного воздуха из санузла.
Влажный теплый воздух становится причиной создания благоприятного микроклимата для распространения грибка и плесени.
Мало того, что плохо работающая вентиляция может стать причиной ремонта из-за разрушительного действия микроорганизмов на стены и их покрытие, но также может привести к проблемам со здоровьем.
Именно на фоне плохой вентиляции чаще всего развиваются различные легочные заболевания.Поэтому большое внимание сегодня уделяется устройству систем воздухообмена в ванной и в туалете. Все это касается и устройству вентиляционной системы в частном доме.
Давайте рассмотрим, как можно сделать вентиляцию, чтобы она работала и зимой и летом и ваша ванная не стала рассадником плесени и грибка в вашем доме.
Все системы вентиляции можно разделить на системы с естественной тягой и с механическим побуждением. Основная проблема в работе систем с естественной тягой заключается в самом принципе их действия.
Воздух перемещается из более теплого помещения ванной на улицу по воздуховодам за счет разницы температур и плотности теплого и холодного воздуха.
При этом величина развиваемой тяги напрямую зависит от высоты столба воздуха от места воздухозабора внутри помещения ванной до улицы – чем он больше, тем лучше тяга.
Если зимой такая схема работает отлично, то в летнюю пору возникают проблемы из-за того, что в доме температура воздуха бывает ниже, чем на улице и естественная тяга нарушается – воздух «не хочет» идти наружу.
Что же делать? Дышать тем, что сами же выдохнули? Конечно же, нет. Есть разные способы обустроить достаточный воздухообмен в любом доме, читайте ниже, чтобы узнать, какие решения предлагаются для этого сегодня.
Чтобы обеспечить нормальный воздухообмен в загородном доме, раньше было вполне достаточно естественных неплотностей, через которые воздух поступал с улицы внутрь дома. Щели в окнах, неплотно прикрывающиеся двери, межвенцовые пустоты в срубах – все эти источники поступления воздуха обеспечивали постоянный его приток в любое время года.
Но сегодня при строительстве загородного дома используются технологии возведения энергоэффективного жилья, исключающие возможность беспрепятственной циркуляции воздуха, тем самым снижая траты на отопление. И это понятно – кому захочется отапливать улицу?
Пластиковые герметичные окна, плотно прикрывающиеся двери, современные системы утепления и пароизоляции не оставляют ни одной щелки для проникновения воздуха внутрь помещений.
Многие используют возможность приоткрыть пластиковые окна, оставив маленькую щель – так называемое, микропроветривание. Это эффективный способ впустить свежий воздух внутрь. Попадая внутрь, уличный воздух нагревается и выводится через печную трубу, трубу камина или через вентиляционный канал на улицу.
Но не всегда это возможно – в приоткрытое окно проникают мошки, пыль, шум, морозный воздух зимой, способствуя появлению в доме сквозняков. Поэтому все чаще в загородных домах используют специальные приточные вентиляционные клапаны, устанавливаемые непосредственно в стену.
Такой клапан может быть оборудован водяной или электрической системой нагрева воздуха, позволяя не только дышать полной грудью, но и не бояться замерзнуть даже в зимние холода.
Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.
Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.
Но не всегда удается сделать так, чтобы вентиляция обеспечивала нужный воздухообмен и на то есть разные причины – порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.
Для улучшения проникновения в ванную воздуха из других помещений, можно использовать специальные двери с отверстиями в нижней части, оформленные декоративными решетками. Также можно сделать такие отверстия самостоятельно с помощью дрели.
Но все это можно исправить, если воспользоваться вентилятором, встраиваемым в вентрешетку помещения ванной. В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:
Как видите, устройство вентиляции в ванной собственного дома мало чем отличается от систем, использующихся в современных городских квартирах. Воспользовавшись приведенными простыми советами вы сможете обеспечить надежный воздухообмен в ванной вашего дома.
Источник: http://krasivaya-vannaya.ru/ventilyatsiya/162-ventilyatsiya-v-vannoj-komnate-v-chastnom-dome-delaem-sami.html
Значение правильно организованной вентиляции в ванной комнате сложно переоценить. Источником избыточной влажности являются многие сантехнические элементы: ванна, раковина, душевая кабина. Далеко не всегда естественное проветривание справляется с таким объемом влаги. По разным причинам оно может работать слабо, или вовсе не функционировать.
Тогда и возникают всем известные проблемы, связанные с застоем воздуха в санузле: постоянный конденсат, сырой застоявшийся воздух, плесень, которую сложно вывести, испорченная мебель и многое другое.
Все это сразу же сказывается на общем микроклимате квартиры, дома.
Но этих проблем можно избежать, заранее организовав эффективное проветривание дома, квартиры, либо улучшить ту систему циркуляции, которая уже есть в жилом помещении. Как сделать вентиляцию в ванной недорого, своими руками, не прибегая к посторонней помощи? Рассмотрим подробнее.
Современным городским жилищам часто не хватает свежего воздуха. Плохо работающая вентиляция во многом тому виной. Вот несколько основных причин ее малоэффективной работы:
д.).Если конвекции в вентканале ничего не препятствует, шахта чиста, не заблокирована соседями, а движение воздуха по-прежнему слабое, рекомендуется установить вспомогательные средства для улучшения проветривания. Для начала разберемся, какая вентиляция бывает в жилом пространстве, как она организовывается.
Естественное поступление воздуха внутрь квартиры происходит через открытые форточки, иногда двери, незаметные щели, зазоры возле дверных, оконных проемов.
Поток попадает с улицы, проходит через комнаты, а затем, уже теплый, потерявший свою свежесть, выходит наружу через общедомовую вентшахту санузла, кухни.
Это принцип работы естественного воздухообмена.
Если же естественная циркуляция недостаточная, а то и вовсе отсутствует, следует установить дополнительные приборы, оборудование, производящие приток или отведение воздушных масс. Это и есть принудительная вентиляция. Когда речь идет о домах, таким оборудованием чаще всего является устройство приточно-вытяжной вентиляции с рекуператором тепла.
Для квартир больше характерен смешанный тип, когда естественная циркуляция усиливается несложными приборами. Такой оптимальный вариант для городского жилья можно организовать самостоятельно. Здесь возможно устанавливать приточные оконные, настенные клапаны, вытяжные вентиляторы для ванной. Главное, приток свежего воздуха должен равняться по объему, отведенному за пределы жилья.
Положительное воздействие установленной принудительной циркуляции сказывается сразу на всем микроклимате жилья. Особенно это заметно на улучшении состояния санузла, тем более, если раньше наблюдались проблемы с сыростью, застоем воздуха.
Вот некоторые из плюсов:
Не достаточно обеспечить приток свежего воздуха внутрь помещения.
Это малоэффективно, если отведение несвежего затруднено. Воздухообмен должен проходить при равных количествах. Чтобы улучшить проветривание, устанавливается вытяжной вентилятор.
При выборе вытяжки необходимо обращать внимание на такие факторы, как:
Только правильно подобрав вытяжной аппарат, можно сделать хорошее проветривание ванной комнаты, а вместе с ней и всей квартиры.
Есть определенные условия того, где устанавливать вытяжное устройство для ванной.
Если их соблюдать, проветривание будет налажено должным образом. К ним относятся:
Вентиляция в ванной комнате устанавливается довольно просто. Монтаж можно сделать самостоятельно, без помощи специалистов.
Для этого понадобится базовый набор инструментов, некоторые строительные материалы.
Последовательность действий при установке настенной вытяжки:
Как сделать вентиляцию в ванной с подвесным потолком:
Важно помнить, что подвесная конструкция также нуждается в постоянном проветривании. Вентиляция в ванной и туалете строится немного по-другому. Как правило, эти комнаты находятся рядом, а смежная стена оборудована вентиляционным проемом.
При наличии хорошей тяги, достаточно внутри смежной стены установить решетку, а вентилятор поставить внутри проема вентканала.
Когда воздухоотводной силы недостаточно, рекомендуется воспользоваться вариантами:
Общий трубопровод для этих помещений делать не рекомендуется, чтобы избежать попадания отводимого воздуха из туалета в ванную.Требования к проветриванию санузла частного дома более высокие, что связано с особенностями строения, материалов внутренней отделки, мебели и т.д.
Например, деревянный дом не терпит повышенной влажности. Сырость быстро приведет его в негодность. Большие перепады уровня влаги также губительны для него, от этого дерево может растрескаться. Здесь упор делается на качественный естественный воздухообмен с элементами принудительной конвекции.
Вопрос о том, как сделать вентиляцию в ванной собственного дома решается еще на стадии проектирования. Обязательно закладываются вентиляционные шахты с выходами в санузлы, кухню. Случается, что дом построен без правильно налаженной схемы проветривания. Тогда вентиляция ванной в частном доме подвергается корректировке. При определенных умениях довести до ума систему воздухообмена вполне возможно своими руками.
Следует помнить, что дом оснащен, как правило, несколькими санузлами. Поэтому рекомендуется устанавливать вытяжное устройство большой мощности, под крышей.
Рекомендуется уделить внимание следующим моментам:
Система проветривания ванной комнаты несложный, но вместе с тем ответственный пункт в списке необходимых элементов ремонта, строительства жилья.
Ее можно провести самостоятельно, не затрачивая дополнительных финансовых средств.
При этом преимущества хорошего воздухообмена значительно превышают потраченные время и силы.
Источник: https://foundmaster.ru/ventilation/ventilacia-v-vannoy-svoimi-rukami.html
Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов. Сюда относится и этажность, и планировка, и архитектурные особенности, и правильное обустройство специальных помещений (влажных зон, чердака, подвала и пр.). Особое внимание требуется уделить санузлу, ведь в этой комнате постоянно повышена влажность.
Для того, чтобы избежать возникновения плесени, появление грибков, порчи стен, пола и потолка в ванной, нужно обеспечить качественный отвод паров влаги из санузла с помощью грамотно оборудованной вентиляции.
Если вы обладаете достаточным бюджетом, то можете пригласить специалистов, но если вам хотелось бы сэкономить, то есть смысл заняться установкой вентиляции самостоятельно.
Ниже будет рассмотрено, как сделать вентиляцию в ванной комнате в частном доме своими руками.
Ванная комната — помещение влажное, где микроклимат существенно отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влажности.
Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый. Кроме того, уровень влажности здесь должен быть не более 65%. Эти характеристики обуславливают не только комфортность водных процедур, но и гигиеничность, ведь тёплая и очень влажная среда — идеальное место для размножения бактерий.
Для того, чтобы обеспечить требуемый уровень влажности, и сооружается вытяжная вентиляция. Профессионально оборудованная вентиляция создаёт в санузле воздухообмен с показателем 25 м³/час, а если санузел совмещённый, то 50 м³/час. К этим параметрам и следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.
В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:
При сооружении каналов их выкладывают изнутри кирпичом или же устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома. Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением.
Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов.
Если в воздуховоде есть крутой поворот, то он существенно снизит эффективность вентиляции, поэтому необходимо располагать каналы так, чтобы они не имели поворотов, в крайнем случае можно сделать очень плавный изгиб.
В ванной комнате лучше всего обустраивать вертикальный канал, не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке. Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.
Владельцы одноэтажных дач могут своими руками сделать вентиляцию в ванной комнате непосредственно в потолке. При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.
Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах. Избегайте при устройстве естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении с диаметром не менее 10 см.
В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отвод влажного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.
В ряде случаев естественный отвод воздуха оказывается нерезультативным, в таких ситуациях стоит сделать вентиляцию в ванной комнате в частном доме принудительным способом. Такая вытяжка особенно необходима, если в санузле обустроена сауна или парная.
Кроме того, принудительная вентиляция может быть дополнением для естественной, часто именно к ней прибегают владельцы старых домов, не готовые к полному переоборудование имеющейся, но вышедшей из строя или уже не справляющейся со своими функциями естественной вентиляции.
Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования.
Накладные вентиляторы, как правило, обладают небольшим габаритами и простым дизайном, поэтому впишутся в интерьер любого помещения.
При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую формулу: площадь помещения*6 (если санузлом пользуется не более трёх человек) или площадь помещения*8 (если санузлом пользуется более трёх человек). Полученное число и будет оптимальной мощностью вентилятора.
Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного. Работа этого вида оборудования не повысит ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.
Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.
Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха.
Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод. При монтаже канального вентилятора также отключите электричество.
Не забудьте, что выходное отверстие, через которое выходят пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут регулярно возникать сквозняки.
Поскольку канальные вентиляторы — оборудование технически сложное, его требуется время от времени проверять, для этого продумайте расположение ревизионного люка.
Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию. Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.
Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установке решётки. Эти аксессуары могут выполнены из дерева, металла или полимерных материалов.
Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а затем вставить кольца.
Аналогичным образом устанавливается и вентиляционная решётка, с той лишь разницей, что потребуется проделать в двери большее по площади отверстие. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.
В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция.
С помощью кондиционера можно лишь изменять температуру в помещении, но не регулировать влажность.
Кроме того, кондиционеры подают в ванную комнату воздух, прошедший через очищающие фильтры, но не производят забор свежего воздуха, а значит, рано или поздно вы всё равно столкнётесь с необходимостью отвода влажного воздуха из санузла.
Источник: http://www.Komplektant.ru/articles/ventilyaciya-svoimi-rukami-31/
Про устройство вентиляции в подвале я уже писал в одной из статей. Теперь остановимся на расчете системы вентиляции жилого дома.
Ученые определили количество воздуха в помещении, необходимое для одного человека. Для спальни этот показатель равен 14,4 мUh, офисного шкафа — 36 м7ч, детской — 21,6 м7ч.Есть несколько способов обеспечить приток свежего воздуха и вывоз мусора.
естественная вентиляция.
Естественный приток и отток воздуха позволяют хорошо проветривать комнату. Он перемещается из-за сквозняков, а также перепада давления и температуры снаружи и внутри помещения. Преимущества такой вентиляции — отсутствие затрат и необходимость в специальном оборудовании. Недостатки — сквозняки, пыль и неприятные запахи. вентиляция с механической вытяжкой и естественным притоком воздуха. В помещениях с повышенной влажностью, жарой и запахами вытяжка устраивается с помощью одного или нескольких вентиляторов.Воздух становится разреженным, что вызывает его приток из соседних комнат. В свою очередь, в них (через вентиляторы) попадает наружный воздух. Достоинства такой вентиляции — невысокая стоимость, надежность, простота монтажа и обслуживания. Недостатки — риск неправильного расчета мощности и неправильного монтажа, что приведет к появлению сквозняков. Кроме того, в таких системах не предусмотрена автоматизация, регулирующая их работу комплексно.
Вытяжка и подача воздуха осуществляются механически с помощью единой приточно-вытяжной системы. Системы вытяжки устанавливаются на кухнях, в ванных комнатах и кладовых, приточный воздух подается в жилые помещения. Он движется по протокам. Часто их кладут в натяжные потолки или на чердаке. Особенностью системы является рекуператор, передающий тепло вытяжного воздуха холодному приточному. Это позволяет экономить электроэнергию зимой.Преимущества описываемой вентиляции — надежность, простота монтажа и обслуживания. Недостаток — относительно высокая стоимость.
Включает вытяжную и приточную вентиляцию, работающую в комплексе, но монтируемую отдельно. Проходя через приточный агрегат, наружный воздух фильтруется, приобретает нужную температуру и влажность, а затем подается в жилые помещения. Поэтому эту систему можно назвать универсальной.Например, при комплексной обработке воздуха он может стать центральной системой кондиционирования. Достоинства такой вентиляции — универсальность, системность и автоматизация. Минусы — дороговизна, значительные энергозатраты, необходимость профессионального монтажа и обслуживания.
Этот вариант предполагает объединение систем вентиляции и кондиционирования, работающих независимо друг от друга.
ДВЕ ОТДЕЛЬНЫЕ РАЗДЕЛИТЕЛЬНЫЕ СИСТЕМЫ. Они просты, недороги и имеют ряд сервисных функций: регулирование расхода воздуха, устранение сквозняков; антибактериальные и дезодорирующие фильтры; ионизация воздуха. Единственный существенный недостаток сплит-систем — невозможность подмешивать свежий воздух во время работы. То есть такой кондиционер не может заменить вентиляцию. Кроме того, обычная сплит-система рассчитана на кондиционирование только одной комнаты.
МУЛЬТИСПЛИТ-СИСТЕМА. Сплит-система с несколькими внутренними блоками.
Такой кондиционер можно использовать для управления микроклиматом всего этажа.К тому же он меньше влияет на дизайн фасада, ведь для кондиционирования нескольких помещений достаточно одного внешнего блока. При этом при выходе из строя агрегата выходит из строя вся система. Мультисплит часто комплектуется внутренними блоками такой же мощности. Такое решение не подходит для климат-контроля в помещениях, значительно различающихся по площади: один агрегат будет работать на малой мощности или с перегрузкой.
КАНАЛЬНЫЙ КОНДИЦИОНЕР. Его внутренний блок вынесен из жилых комнат и обычно находится за подвесным потолком в подсобном помещении.От внутреннего агрегата отходят несколько воздуховодов, и один кондиционер может охлаждать и нагревать воздух в нескольких комнатах. В этом случае в комнатах устанавливается только малозаметная вентиляционная решетка. Канальные кондиционеры могут подмешивать свежий воздух (до 25%) и регулировать параметры в каждой комнате. Такие устройства дороже сплит-систем, отличаются высокой инерционностью, а также оснащены сложным и дорогим механизмом регулировки.
Тепловая мощность рассчитывается исходя из объема помещения, ориентации окон по сторонам света, их размера, количества людей и оборудования.Расчет производится по формуле: P (W) = объем помещения x q. Показатель q имеет разные значения и может быть: и 30 Вт / м2 — для помещений, не подверженных солнечному свету, расположенных с северной стороны, 35 Вт / м2 — для нормально освещенных помещений; при 40 Вт / м2 — для помещений с большим остеклением или расположенных на южной стороне; | А 120 Вт — тепловая нагрузка от каждого человека; л 300 Вт — тепловложение от компьютера, холодильника, телевизора.
Например, необходимо кондиционировать комнату площадью 30 м2 с высотой стен 3 м и окнами, выходящими на юг.В комнате постоянно находятся два человека и один компьютер работает. Делаем расчет: P = З0хЗк 40+ 120 × 2 + 300 × 1 = 4140 Вт, или 4,14 кВт.
Если холодопроизводительности кондиционера недостаточно для охлаждения помещения, кондиционер работает с перегрузкой, и срок его службы сокращается.
Также нежелательна установка устройства с большим запасом мощности: частые пуски и остановки компрессора сокращают его ресурс. Необходимо выбирать кондиционер с мощностью, соответствующей расчетной или превышающей ее на 10-20%.О том, как и какой кондиционер выбрать, можно прочитать здесь.
При скрытой прокладке трубопроводов в стенах врезаются глубокие штробы, т. К. Трубопроводы фреона нужно теплоизолировать. При наружной установке трубопроводы прячут за декоративными пластиковыми коробами. Наружные блоки на кронштейнах крепятся к стене и обеспечивают защиту от дождя и снега. Устройство должно быть доступно для обслуживания.
Перемешивать комнатные блоки в углах, возле кроватей и столов не советую: температурный фон будет неравномерным, возможны сквозняки.Перед внутренним блоком должно быть достаточно места — не менее 1,5-2 м по вертикали и горизонтали. Обычно устройства располагаются ближе к центру комнаты.
БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ. Одним из самых проблемных этапов при организации вентиляции или дымохода является их прохождение через поверхность кровли.
В этом вопросе есть индивидуальные особенности установки дымохода или вытяжной трубы, которые зависят в первую очередь от материала, из которого сделана кровля, и самой кровли. О том, как самому сделать вентиляцию и как правильно провести дымоход через крышу, мы узнаем дальше.
На этапе проектирования частного дома из кирпича вентиляция устанавливается прямо в стенах.В этом случае вывод вентиляции осуществляется через крышу. Таким образом, в помещении всегда свежий воздух, а на стенах нет грибка и плесени.
Если естественная вентиляция в помещении работает недостаточно хорошо, то для ее дополнения используется принудительная вытяжка. Однако этого не потребуется при устройстве грамотного вентиляционного проема на крыше. Уровень вентиляции в помещении напрямую зависит от высоты трубы, установленной в доме.Неправильно расположенные стояки в вентиляционных шахтах над крышей приводят к появлению таких неприятных ситуаций:
Современные виды крыш характеризуются сложной конфигурацией и конструкцией в виде кровельного пирога.
Поэтому, чтобы провести вентиляционную трубу через крышу, нужно потрудиться. При некачественном выполнении монтажных работ возможно повреждение стропил и обрешетки. В месте установки крышки на вентиляционное отверстие часто появляются щели, через которые дождевая вода попадает на чердак. Поэтому, чтобы сохранить целостность кровли, при проведении монтажных работ необходимо использовать специальные элементы прохода.
Работы по системе вентиляции дома начинайте с составления проекта или чертежа, на котором подробно описаны все проходы вентиляционных шахт. Из всех помещений, в которых расположены вытяжки, рекомендуется снять вентиляционные трубы и соединить их между собой. Центральная труба выводит воздух через крышу. Однако в этом случае необходимо поставить специальные клапаны, чтобы предотвратить обратную тягу.В противном случае воздух из кухни попадет через вентиляционные отверстия в спальне.
Монтаж вентиляционных каналов на новой крыше, установка трубы намного проще, чем на крыше, которая уже оборудована. Вентиляционные каналы устанавливаются на крыше для выполнения следующих функций:
Кроме того, в некоторых случаях через крышу проводят телевизионные антенны и дымоходы.Последний верхний элемент системы воздуховодов представляет собой предварительно построенный участок трубы, который называется вентиляционным отверстием.
Технологически правильно установленная вентиляционная труба — залог качественного выхода воздуха из помещения наружу, при этом протекание воды под кровлю в этом случае недопустимо.
Имеются готовые комплекты для приточно-вытяжной вентиляции через крышу. Они очень тугие. В зависимости от материалов, из которых изготовлена крыша, существует два варианта таких комплектов.
Они позволяют быстро и качественно вывести вентиляционную трубу через крышу, не теряя своей привлекательности. Кроме того, эти комплекты предотвращают попадание пыли и грязи внутрь вентиляционного канала.
Размеры вентиляционного прохода определяются строго индивидуально и зависят от индивидуальных особенностей дома, количества комнат, материала, из которого сделана крыша и др. Сечение труб для организации черчения может быть круглыми, прямоугольными или квадратными.
Простейшие вентиляционные проходы состоят из стальной трубы, которая устанавливается в форточку и фиксируется железобетонным или металлическим стаканом. В то же время на кровельной крыше есть клапан для закрытия ямы и кольцо, внутри которого собирается конденсат.
Нижняя часть трубы подсоединяется к выходному каналу, сверху на агрегате устанавливается дефлектор или простой защитный зонтик.В некоторых случаях для утепления труб используется минеральная вата, в этом случае необходимо обеспечить качественную гидроизоляцию, так как этот материал отличается неустойчивостью к влаге.
Предыдущий вариант устройства вентиляции своими руками устарел. Современные наборы для устройства вентиляционных проходов отличаются универсальностью применения, эстетически привлекательным внешним видом и простотой монтажа. Среди преимуществ установки вентканалов от производителя выделим:
Некоторые производители не включают в комплект проходные элементы, их нужно приобретать отдельно. Учтите, что проход должен по форме совпадать с ранее установленным под ним отверстием.
С помощью переходных элементов можно быстро установить вентиляционную трубу. Эти работы проводятся как на этапе строительства кровли, так и на уже готовой кровле. Эти элементы обеспечивают качественную герметизацию и стабильную вентиляцию частного дома по схеме своими руками.При этом готовые комплекты ускоряют монтажные работы минимум вдвое.
Кроме основной вентиляционной трубы, на крыше устанавливается дополнительный аэратор. Его основная функция — не допустить образования конденсата под кровлей в зимнее время года. Эта вентиляционная часть отличается простотой в эксплуатации. Через него движется воздух в естественном направлении. Через специальное отверстие воздух подается в карниз, а аэратор обеспечивает его выход наружу. Специальная крышка защищает аэратор от снега или дождя.
Особое внимание в процессе организации вентиляции в частном доме своими руками нужно уделить месту крепления вентиляционной трубы на крыше. Трубу рекомендуется оборудовать прямо над стояком, таким образом, работа вентиляции будет максимально эффективной. Если изгибы в системе все же будут присутствовать, то для их устройства используется переходник для их гофрирования. На крышах крыш рекомендуется устанавливать вентиляционный канал возле конька.Такой способ установки трубы позволяет установить большую часть трубы под крышей, а короткая ее часть легко выдержит ветер.
Кроме того, обратите внимание на вентиляционные шахты, расположенные над крышей. Если они расположены низко относительно крыши, это приводит к снижению тяги. Минимальное значение трубы по отношению к кровле — полметра. Для плоской кровли это значение увеличивается в три раза.
Правильно установленная вентиляционная труба должна быть в оптимальном соотношении с ветровой нагрузкой.
В противном случае сила ветра заблокирует работу вентиляции.
Предлагаем ознакомиться с инструкцией по установке вентиляционного канала на крыше, отделанной металлочерепицей. Эта технология применяется и для других вариантов кровли, правда, с некоторыми корректировками.
Инструкции по вентиляции:
1. Определите место установки вентиляционного отверстия. Для этого рекомендуется заранее составить чертеж вентиляционной системы.
2. На верхней части крыши сделайте чертеж по шаблону, который идет в инструкции к комплекту. Если шаблона нет, то диаметр чертежа должен точно совпадать с диаметром проходящей через него трубы.
3. Вырежьте отверстие стамеской или ножницами по металлу. То же самое делают и в нижних частях кровельного пирога в виде тепло- и гидроизоляционных материалов.
4. Применительно к шаблону необходимо просверлить отверстия для крепления саморезов.Удалите воду и грязь с поверхности металлической кровли, обезжирьте ту часть кровли, которая находится рядом с местом монтажа трубы.
5. На дно прокладки наносится герметик. Прокладка укладывается на место ее установки. На прокладке фиксируется прокладка системы вентиляции, для фиксации используйте саморезы. Чаще всего они идут в основной набор.
6. Внутри проходного элемента устанавливается труба, в обязательном порядке проверяется ее вертикальность с помощью уровня.Следите за плотностью монтажа проходного элемента как на чердаке, так и на крыше.
Труба должна быть так плотно прикреплена к прокладке, чтобы из нее выдавливался герметик. Для защиты трубы от дождя и мусора на нее устанавливается специальный защитный кожух.
Наличие правильно организованной вентиляции в погребе обеспечивает комфортные условия для хранения в нем различных продуктов питания.Есть готовые наборы для организации системы вентиляции. Однако гораздо дешевле построить вентиляцию самостоятельно.
Чтобы оборудовать простейшую вытяжку в подвале, потребуется две трубы.
Один из них будет выполнять функцию рисования, а второй — элемента для притока свежего воздуха. Таким образом можно организовать оптимальный естественный воздухообмен.
Возможны два варианта организации вентиляции — принудительная и естественная.Второй способ дешевле, но менее эффективен. Для принудительной вентиляции на трубах устанавливаю дополнительные вентиляторы и вытяжки, улучшающие циркуляцию воздуха.
Для обеспечения хорошей циркуляции необходимо правильно рассчитать сечение труб и определить место их установки. Выхлопная труба находится в нижней части помещения, рядом с продуктами. Приводная труба устанавливается ближе к потолку погреба. В этом случае обе трубы выводятся наружу.Выхлопную трубу нужно утеплить.
Для повышения эффективности вытяжки применяют дефлекторы разных типов. Эти устройства не только защищают устройство от атмосферных осадков, но и улучшают его тягу. Подающий патрубок снабжен решеткой, защищающей от грызунов и насекомых. В качестве труб для организации вентиляции используют полиэтиленовые или асбестоцементные их разновидности.
Первая версия имеет длительный срок службы, легко переносит перепады температур и влажности, быстро устанавливается и имеет небольшой вес.Асбестовые трубы используются реже из-за их тяжести, длительности монтажа и нестабильности перед осадками.
Для улучшения вентиляции в подвале это особенно актуально для больших помещений. Установите на трубы вытяжки и вентиляторы. Канальные версии вентиляторов устанавливаются непосредственно внутри трубы. Осевые вентиляторы устанавливаются на конце трубы. Выбор того или иного варианта должен быть обоснован эксплуатационными характеристиками, мощностью и производительностью устройств.
Должен ли зеленый дом нуждаться в вентиляционном оборудовании, таком как Zehnder HRV?
Фото: Алекс Уилсон Одна из особенностей нашего нового дома, которая меня больше всего волнует, не вызывает удивления у некоторых посетителей: система вентиляции. Я считаю, что у нас есть вентилятор с самой высокой эффективностью на рынке с рекуперацией тепла (HRV) — или, по крайней мере, он находится на вершине.
Но сначала многие люди могут задаться вопросом, а должна ли «зеленая» квартира требовать механической вентиляции? Многие люди могут подумать, что это как раз та энергопотребляющая система, от которой дома должны избегать — при этом открывая окна для свежего воздуха.
Зачем вентилировать?
Веками дома не вентилировались, и все в порядке, не так ли? Почему нам нужно тратить все эти усилия (а зачастую и значительные затраты) на то, чтобы проветрить дома сегодня?
Есть несколько причин, по которым вентиляция сегодня важнее, чем когда-то.А главное, дома 100 лет назад действительно протекали. Обычно у них не было теплоизоляции в стенах, поэтому свежий воздух мог довольно легко проникать через все щели, трещины и дыры в оболочке здания.
Кроме того, строительные материалы, которые использовались 100 лет назад, были в основном натуральными продуктами, которые не приводили к значительному выделению летучих органических соединений (ЛОС), формальдегида, антипиренов и других химикатов, которые так широко распространены в сегодняшних строительных материалах, мебели и другие вещи.
Опции вентиляции
Вентиляция может принимать разные формы. В целом, системы можно разделить примерно на полдюжины общих типов:
Схема системы вентиляции из информационного бюллетеня Building Science Corporation по сбалансированной вентиляции.
Изображение: Building Science Corp.
Сбалансированные системы вентиляции могут быть точечными или канальными. При использовании канальных систем имеет смысл подавать свежий воздух в места, где больше всего обитателей (гостиная, спальни и т. Д.), И выпускать воздух из помещений из мест, где образуется влага или загрязняющие вещества (ванные комнаты, кухня, комната для занятий).
завезен летом с улицы.Я твердо уверен, что во всех домах должна быть механическая вентиляция.В более плотно изолированных домах вентиляция становится все более важной. Но даже в очень дырявом доме нельзя рассчитывать на приток свежего воздуха или спокойные дни весной и осенью, когда нет перепада давления в ограждающей конструкции здания.
Если позволяет бюджет, настоятельно рекомендуется использовать сбалансированную вентиляцию, а если вы делаете это в относительно холодном климате, таком как наш, то обеспечение рекуперации тепла не составит труда. Механическая вентиляция всегда требует энергии; с рекуперацией тепла потери энергии свежего воздуха сводятся к минимуму.
Алекс является основателем BuildingGreen, Inc . и исполнительный редактор Environmental Building News. В 2012 году он основал Resilient Design Institute . Чтобы быть в курсе последних статей и размышлений Алекса, вы можете подписаться на его ленту в Twitter.
Теперь у меня есть три Ворнадо и небольшая армия этих оконных блоков, стратегически расположенных так, чтобы ни одна частица воздуха не застаивалась в моем доме площадью 1000 квадратных футов.
Возникающий в результате вихрь движущегося воздуха исключает возможность скопления частиц или укоренения тяжести атмосферы. Зажгите сигарету где-нибудь в моем доме, и вы будете ослеплены потоком дыма — вверх и вокруг, через дверные проемы, вихрем к потолку, а затем обратно к полу, начерчивая элегантные дуги в воздухе — никогда не успокаиваясь, пока он находит выход в окно.
Я спросил Хун, сумасшедший ли я. Было ли все это излишним? Конечно, в воздухе было комфортно, но разве было лучше? «Вы решили это интуитивно», — сказал Хонг.«С точки зрения механики жидкости, вы создаете градиент давления», что является причудливым способом сказать, что воздух в моем доме успешно перемещается из одной стороны в другую. Без градиента давления вы получаете то, что Хун называет «стабильной циркуляцией», при которой частицы перемещаются вокруг и вокруг без выхода. Большое нет-нет.
В одной из моих комнат только одно окно и, следовательно, только одно вентиляционное отверстие. Хун увещевал меня.
«Это очень, очень плохой дизайн — иметь вентиляцию в одном и том же месте.Намного лучше иметь несколько мест ». Тем из нас, кто снимает дома, может быть сложно пробить новую дыру в стене, чтобы добавить вторую вентиляцию. Но для предприятий установка вентиляционных отверстий может быть разумной инвестицией.
К счастью, вы можете создать более безопасный воздух, не впадая в крайности. Если вы не можете позволить себе вентиляционные отверстия в окнах, просто откройте как можно больше окон. Откройте двери между комнатами с одним окном, чтобы создать градиент. Делайте это даже при включенном кондиционере, иначе наступит зима. Да, он менее энергоэффективен, но даже одно приоткрытое окно медленно восполнит застоявшийся воздух.Два приоткрытых окна помогают воздуху лучше понять, как двигаться. Вы также можете улучшить качество воздуха в комнате с одной вентиляцией, добавив HEPA-фильтр, который, как было доказано, эффективно снижает количество опасных аэрозолей.
Прочтите: Может ли AC распространять коронавирус?
Что касается размещения вентилятора , то будьте преднамеренными.
Если они будут направлены к стенам, вентиляторы создадут карманы, в которых воздух будет циркулировать по кругу, что грозит «стабильной циркуляцией». Вместо этого пусть вентиляторы обдувают комнату с по таким образом, чтобы направлять воздух в сторону выходных отверстий или открытых окон.Поскольку изменение направления, в котором дует кондиционер, может быть затруднено, иногда бывает полезно разместить вентиляторы перпендикулярно потоку переменного тока. Это дополнительно помогает устранить любые застойные воздушные карманы, которые кондиционер может создать из-за неоптимального размещения. Конечный результат должен быть ясным, но неуловимым: цель не в аэродинамической трубе, а в мягком ощущении активного воздуха.
Вы, вероятно, узнаете, добились ли вы успеха, потому что благодаря вентиляционным отверстиям, открытым окнам и свободному потоку воздуха в комнате должно быть легче, пахнет лучше и казаться намного свежее, чем раньше.Запахи должны быстро исчезнуть. А микрочастицы слюны следует уносить со скоростью, которая значительно снижает вероятность заражения вирусом.
Ваша плесень исчезнет, ваша голова прояснится, и ваша жизнь станет еще безопаснее.
Вентиляция — необходимый атрибут для комфортного пребывания в жилище, так как вызывает приток свежего воздуха. Грамотная его организация — достаточно важный этап строительства наряду с возведением стен.Иногда хозяева при строительстве дома упускают этот момент из виду, доверяя поступлению воздуха в щели комнаты и окна. Проветривание в вашем доме своими руками — обязательный этап проводимых работ, так как от этого зависит уровень комфорта.
Отказаться можно только в том случае, если речь идет о бревенчатом или деревянном доме, внутри которого стоит печь, а стены ее не оштукатурены изнутри. В этой конструкции бревна поглощают воздух, который затем вытекает. Дополнительные потоки свежего воздуха проходят через щели в дверях и окнах, а через дымоход забирается значительная часть потраченного.Но такие постройки — большая редкость, поэтому владельцам домов из современных материалов необходимо предусмотреть замену воздуха. Вентиляция в своем доме своими руками: естественная или механическая?Система естественной вентиляции представляет собой бюджетный вариант, эффективность которого недостаточна, так как не позволяет обеспечить необходимую скорость воздушных потоков. Современные механические системы могут производить воздухообмен на лучшем уровне. Стоит отметить, что вентиляция в вашем доме своими руками тоже должна быть естественной, так как она позволяет создать максимально комфортные для жителей условия проживания.Можно подумать, как это оформить.
Естественная вентиляция в вашем доме своими руками Такое устройство можно обеспечить за счет использования вентиляционного канала большого сечения, например, 400-250 миллиметров. С технической точки зрения смонтировать такой канал в стене иногда невозможно, а с эстетической стороны он выглядит не очень хорошо снаружи. Поэтому, если вас интересует вентиляция в своем доме своими руками, то стоит соблюсти компромисс механических и естественных систем.
Здесь важнейшей задачей является создание комфортных условий проживания, для чего предусмотрен ряд моментов:
— можно обеспечить приток воздуха естественным путем, используя инфильтрацию через неплотные заборы и вентиляцию;
— воздухообмен при помощи приточных настенных или оконных клапанов, вытяжек, вытяжных вентиляторов.
Современные системы могут быть представлены в бюджетном варианте. Такая вентиляция в частном доме своими руками выполнена в виде агрегата с рекуперацией тепла, что позволяет экономить 50% тепла, обеспечивая частичный нагрев воздуха влажным теплом.КПД современных рекуператоров находится на достаточно высоком уровне, однако такое оборудование является частью совершенно недорогой системы вентиляции, которую нельзя использовать ни в одном помещении.
Стоит сказать, что вентиляция в деревянном доме своими руками легко осуществить, применив те же подходы, что и в других постройках.
Обеспечение надлежащей вентиляции с наружным воздухом может помочь уменьшить загрязнение воздуха внутри помещений, включая SARS-CoV-2, вирус, вызывающий COVID-19, и другие вирусы.
Однако одного увеличения вентиляции недостаточно для защиты людей от воздействия вируса, вызывающего COVID-19. При использовании вместе с другими передовыми методами (такими как ношение масок, социальное дистанцирование, частое мытье рук и дезинфекция поверхностей), рекомендованными CDC, усиление вентиляции может быть частью плана по защите себя и своей семьи.
На этой странице:
Для увеличения вентиляции в доме вы можете:
Осторожно : Избегайте вентиляции наружным воздухом, когда загрязнение наружного воздуха сильно или когда в вашем доме слишком холодно, жарко или влажно. Посетите AirNow для получения информации о загрязнении атмосферного воздуха рядом с вами.В ситуациях, когда лесные пожары вызывают беспокойство, следуйте местным рекомендациям. Узнайте больше о COVID-19, лесных пожарах и качестве воздуха в помещениях.
Для получения дополнительной информации о повышении вентиляции в домах прочтите руководство ASHRAE для жилых помещений. Выход
Начало страницы
Улучшение естественной вентиляции Даже при открытом окне или двери естественная вентиляция может быть ограничена, если температура внутри и снаружи одинакова и ветер слабый.
Для увеличения естественной вентиляции:
Рассмотрите возможность использования внутренних вентиляторов в сочетании с открытыми дверями или окнами для дальнейшего увеличения вентиляции.
В дополнение к специализированным оконным вентиляторам, перед окном можно разместить коробчатые или башенные вентиляторы. Вентиляторы могут смотреть в сторону окна (выдува воздуха из окна) или от окна (выдува воздуха в комнату).
Для получения дополнительной информации см. Информацию Национального совета по безопасности о безопасности окон. Выход
Начало страницы
Используйте свою систему HVAC и подумайте о модернизации фильтров Поскольку ваша система отопления, вентиляции и кондиционирования воздуха фильтрует циркулирующий воздух, это может помочь уменьшить количество переносимых по воздуху загрязнителей, включая вирусы, в помещении. Сама по себе работа системы HVAC недостаточна для защиты себя и своей семьи от вируса, вызывающего COVID-19.
При использовании вместе с другими передовыми методами, рекомендованными CDC, эксплуатация системы HVAC может быть частью плана по защите себя и своей семьи.
Если у вас есть система HVAC:
Начало страницы
Используйте переносной воздухоочиститель или очиститель воздуха, если он у вас естьПри правильном использовании очистители воздуха могут помочь уменьшить количество переносимых по воздуху загрязнителей, включая вирусы, в доме или замкнутом пространстве.Однако одного портативного воздухоочистителя недостаточно для защиты людей от COVID-19. При использовании вместе с другими передовыми методами, рекомендованными CDC, использование воздухоочистителя может быть частью плана по защите себя и своей семьи.
Разместите воздухоочиститель в комнате, в которой вы проводите больше всего времени или где уязвимые люди проводят больше всего времени. Чтобы снизить риск передачи по воздуху, направьте воздушный поток воздухоочистителя так, чтобы он не дул напрямую от одного человека к другому.Для получения дополнительной информации о том, кто может быть более уязвим к COVID-19, обратитесь к веб-странице CDC о людях из группы повышенного риска.
Начало страницы
Испарительные охладители и домашние вентиляторыИспарительные охладители (или «болотные охладители») и домашние вентиляторы могут помочь защитить людей в помещении от передачи COVID-19 по воздуху, поскольку они увеличивают вентиляцию наружным воздухом для охлаждения помещений. Однако одного испарительного охладителя или домового вентилятора недостаточно для защиты людей от COVID-19.При использовании вместе с другими передовыми методами, рекомендованными Центрами по контролю и профилактике заболеваний, использование испарительного охладителя или вентилятора для всего дома может быть частью плана по защите себя и своей семьи.
Испарительные охладители (иногда называемые болотными охладителями) используются в сухом климате. Они используют воду для охлаждения и повышения относительной влажности в помещении. Это могут быть постоянные системы для всего дома или менее дорогие переносные устройства. При работе по назначению (с открытыми окнами) эти устройства значительно увеличивают вентиляцию наружным воздухом.
Некоторые испарительные охладители могут работать без воды при более умеренных температурах для увеличения вентиляции в помещении.
Избегайте использования испарительных охладителей, если уровень загрязнения воздуха снаружи высок и в системе нет высокоэффективного фильтра.
Для получения дополнительной информации о выборе и использовании испарительных охладителей посетите веб-сайт испарительных охладителей Министерства энергетики США.
Вентиляторы для всего дома обычно используются для охлаждения, втягивая воздух через открытые окна и двери и выводя его через крышу.При работе по назначению с открытыми окнами эти устройства значительно увеличивают вентиляцию с наружным воздухом во всем доме. Избегайте использования вентиляторов для всего дома, если уровень загрязнения воздуха снаружи высок.
Дополнительную информацию о выборе и использовании вентиляторов для дома см. На веб-странице Министерства энергетики США для вентиляторов для дома.
Возвращение в воздух в помещении и коронавирус (COVID-19).
Многие люди самостоятельно строят дома и дачи.В таких случаях практически каждый застройщик сталкивается с одним и тем же вопросом: как правильно устроить вентиляцию загородного дома своими руками, чтобы система исправно работала и не создавала проблем?
Любой тип вентиляции предполагает постоянный обмен воздуха внутри помещения и снаружи. Самый простой способ организовать вентиляцию — проветрить комнату через открытые двери и окна. Однако зимой такой способ вентиляции недопустим, к тому же в помещениях без окон, например, в туалете и ванных комнатах, это совершенно невозможно.А если загородный дом посещают нечасто, то после длительного отсутствия приехавшие на отдых хозяева могут столкнуться с очень неприятной ситуацией — грибком и плесенью на стенах и мебели и затхлым запахом в комнатах.
Подобные проблемы решаются довольно просто: достаточно оборудовать жилище естественной, принудительной или смешанной вентиляцией.
Однако, если загородный дом больших размеров, построен из современных герметичных материалов, не пропускающих сквозняки, то лучшим решением будет сочетание естественной и принудительной вентиляции.
Следует учитывать, что тип вентиляции всегда будет зависеть от материала, из которого построено жилище.
При обустройстве вентиляции в загородном доме самое главное — организовать приток и отток воздуха.
Если в доме есть туалет, воздух и влага из него также выходят через вентиляционную шахту. Однако в этом случае в комнатах появится неприятный запах. Во избежание этого следует установить вентиляционные шахты на кухне, в туалете и других помещениях, где может быть грязный воздух. При этом поступающего воздуха должно хватать на все вентиляционные каналы. Соответственно следует сделать шахту, в которой есть разница по высоте для всасывания воздуха с первого этажа.Если есть второй этаж, то выход со второго этажа можно подключить к той же вентиляционной шахте. В этом случае желательно сделать небольшой участок параллельно основному каналу и провести его немного выше воздухозаборника.
Это предотвратит распространение звука с первого этажа на второй и не позволит пропускать воздух, идущий с первого этажа на второй.
Если в туалете и ванной есть камин и вентиляционные отверстия, всасываемого воздуха должно хватить для работы этих устройств.На кухне желательно оборудовать вентиляционный канал для естественной циркуляции и установить над плитой дополнительную вытяжку. Удаляется из дома через обратный клапан. Это позволит сразу же выйти пару и копоти от готовки. Однако следует учитывать, что в этом случае в доме должна быть еще одна небольшая труба, которая предотвратит остывание этой вентплощадки и замерзание в ней влажного пара.
Таким образом, правильно оборудованная вентиляция будет круглосуточно удалять из дома грязный воздух, предотвращая образование плесени, грибка и создавая комфортные условия для жителей.
Скорость вентиляции рассчитывается методом скорости воздухообмена, который определяет, сколько раз воздух в помещении менялся за час. Существующие стандарты требуют скорости воздухообмена 0,5 — 1. Если скорость ниже установленной, в комнате будет душно. На кухне, в ванной и туалете это значение не должно быть меньше 3.
Чтобы воздух свободно циркулировал между комнатами, расстояние между низом двери и полом должно составлять 1-2 сантиметра.Однако многие считают, что такие двери некрасиво смотрятся и не оставляют такой щели при отделке дома. В этом случае рекомендуется приобрести специальные вентиляционные решетки, предназначенные для дверей.
Для их установки нужно просто вырезать отверстия необходимого размера и закрепить решетки внизу двери.
Необходимо помнить, что 90% здоровья человека зависит от качества воздуха, которым он дышит.
В герметичном доме без правильно обустроенной естественной, а при необходимости и принудительной вентиляции жители будут чувствовать себя уставшими и подавленными.Особенно это актуально для загородного дома, куда люди приходят отдохнуть, подышать свежим чистым воздухом и набраться сил и энергии.
Комфортное проживание в собственном загородном коттедже во многом зависит от созданного в нем микроклимата. И грамотная вентиляция коттеджа играет немаловажную роль в его создании. Устройство вентиляции коттеджа — один из приоритетных вопросов, который необходимо учитывать при его строительстве. Создать систему вентиляции не составит труда. Главное, знать и понимать основные принципы действия, а также уметь произвести необходимые расчеты.
Приступая к созданию и проектированию вентиляции для коттеджа, первое, с чем вам предстоит столкнуться, это выбор типа вентиляции.
На самом деле их всего два: естественная и принудительная вентиляция. В свою очередь, у каждого из них есть свои подвиды, но главное отличие заключается в способах подачи и удаления воздуха.
Данный вид вентиляции предполагает создание системы приточно-вытяжных каналов, принцип которой основан на естественном движении воздуха, которое достигается разницей температуры и давления в начале и в конце системы. .Основные преимущества естественной вентиляции — простота и невысокая стоимость устройства и обслуживания. Недостаток такой системы один — в результате определенных погодных условий, например, при сильном ветре, может возникнуть обратная тяга.
Элементы естественной вентиляции :
В отличие от системы естественной вентиляции, система приточной вентиляции коттеджа основана на применении специального вентиляционного оборудования.Принудительная система позволяет качественно фильтровать поступающий воздух, при необходимости нагревать или охлаждать его вне зависимости от погодных условий.
В механической системе отсутствует обратная тяга. Но при этом стоимость такой системы вентиляции коттеджа достаточно высока, что вкупе с высокими ценами на ее обслуживание делает принудительную систему дорогим удовольствием.
Элементы принудительной вентиляции :
Вентиляция по своему назначению может быть вытяжной, приточной или приточно-вытяжной. Это означает, что движение воздуха в помещениях достигается несколькими способами. Либо вытяжкой, либо подачей воздуха, либо обоими способами. И если приточно-вытяжная система — это чисто принудительная вентиляция, то приточно-вытяжная вентиляция — это гибрид, сочетающий в себе преимущества систем естественной и принудительной вентиляции.
Сегодня при строительстве загородных домов и коттеджей многие стремятся максимально использовать преимущества, которые дает технология.Результатом таких действий становится практически полная изоляция помещения от окружающей среды. Это, в свою очередь, затрудняет или почти полностью перекрывает подачу свежего воздуха. Если добавить к этому результаты деятельности человека, то получится насыщенный воздух в помещении углекислым газом и избыточной влажностью. Именно поэтому так важно заранее, еще на этапе проектирования дома, позаботиться о вентиляции и создать ее проект-схему, которая органично впишется в общую концепцию коттеджа.
Для создания проекта системы вентиляции можно использовать специализированные программы или оформить схему на листе бумаги. В любом случае в проекте должна быть подробная схема вентиляции коттеджа с расчетами и указанием типа вентиляции.
Выбор типа вентиляции — это, пожалуй, первостепенная задача при создании проекта.
Какую из описанных выше систем выбрать, зависит от того, где находится коттедж. Если он находится далеко от источников шума и загрязнения воздуха, таких как шоссе или дороги, то обязательно следует делать естественную вентиляцию.Это и дешевле, и целесообразнее с точки зрения здорового образа жизни. В противном случае остается выбор с принудительной вентиляцией. Также следует обратить внимание на стоимость обслуживания и возможность постоянной подачи энергии для принудительной вентиляции. Как уже отмечалось, по сравнению с естественной стоимость обустройства и обслуживания принудительной вентиляции во много раз больше, и далеко не всем хочется переплачивать. И последнее, что нужно учитывать — это объем вентилируемого воздуха и скорость его обмена, которую может обеспечить та или иная система.А для этого необходимо произвести расчеты, а также посмотреть СНиП 2.04.05-91.
Устройство вентиляции в коттедже требует определенных расчетов системы вентиляции .
.. Это дело непростое и требует специальных навыков. Но если возникнет необходимость сделать это самостоятельно, то выход есть. Конечно, точность всех расчетов будет иметь определенную погрешность, но при необходимости можно проконсультироваться со специалистом, который укажет на явные ошибки.Сами расчеты вентиляции коттеджа основываются на нормах воздухообмена, разработанных на основании исследований для различных типов помещений. В таблице ниже представлены основные показатели воздухообмена:
Как следует из таблицы, для комфортного проживания в доме необходимо, чтобы весь объем воздуха в помещении полностью заменялся чистым воздухом определенное количество раз в течение часа. На основании этой таблицы рассчитывается общий объем воздуха, который необходимо заменить в течение часа, по формуле:
Альтернативный вариант расчета — потребление воздуха на человека в комнате.Выполняется по формуле:
В таблице ниже приведены нормы количества воздуха на человека в 1 м3 в час:
На основании полученных данных, подбор вентиляционного оборудования , диаметр вентиляционных каналов , и др.
Стоит отметить, что приведенных выше данных будет достаточно для выбора оборудования и создания естественной вентиляции. Более того, экспериментально доказано: для помещений менее 40 м2 вентиляционные каналы диаметром 12 см допускают воздухообмен, кратный двум объемам.Для увеличения курса обмена можно сделать канал с большим сечением.
Для принудительной системы необходимо рассчитать необходимую мощность вентилятора . Это достаточно просто. Берем объем комнаты и умножаем на курс обмена. В итоге получаем производительную мощность вентилятора. Поскольку приточная вентиляция представляет собой систему вентиляционных каналов определенной длины, возможны потери давления по всей ее длине, что чревато снижением качества вентиляции.Поэтому вентилятор следует выбирать с запасом. Используя приведенную ниже таблицу, вы можете выбрать оборудование с наиболее оптимальной производительностью на основе ранее полученных данных:
Разобравшись с выбором оборудования, вернемся к коэффициенту воздухообмена для каждой комнаты и исходя из этого создадим всю систему вентиляции коттеджа. Итак, первое, что мы делаем, это складываем объем воздухообмена за час для каждой комнаты. Это и будет производственная мощность завода.От него будут отходить каналы для каждой комнаты отдельно. Диаметр приточных каналов подбираем по таблицам.
Разобравшись с подачей воздуха, приступаем к его вытяжке. Суть такая же, как и при выборе каналов поставок, но следует учитывать один важный фактор. Мощность вытяжной вентиляции должна быть на 10-15% больше, чем приточной. Это необходимо для того, чтобы отработанный воздух не скапливался в помещении.
Перед тем, как сделать вентиляцию в коттедже, вам придется вручную или с помощью программы нарисовать чертеж дома, указать на нем места расположения приточных и вытяжных каналов.На этом этапе следует остановиться и уточнить некоторые правила расположения вентиляционных каналов.
Для естественной вентиляции вентиляционные отверстия и клапаны расположены над окнами. Вытяжные каналы расположены внутри стен кухни, ванной и туалета. Внизу межкомнатных дверей делают зазор 10-20 мм или монтируют 2-4 форточки для обеспечения движения воздуха к вытяжным каналам. Все это в разрезе отображается на плане дома.
Важно! Для правильной работы естественной вентиляции вытяжные каналы всегда должны располагаться внутри дома.Это связано с самим принципом работы такой вентиляции. Дело в том, что если температура в вытяжном канале ниже или равна температуре на улице, ни о каком движении воздуха не может быть и речи. Сами вытяжные каналы должны выступать не менее чем на 0,5 м над уровнем крыши. Это связано с разницей давления, которая также влияет на движение воздуха.
Для принудительной вентиляции схема будет выглядеть немного иначе. На чертеже дома необходимо указать расположение вентиляционного оборудования.Приточные каналы для каждой комнаты будут отведены от кондиционера или обогревателя. Точки притока воздуха размещаем максимально близко к окнам помещения, а места забора вытяжного воздуха размещаем в ванной, кухне и санузле. Не забудьте про вентиляционные отверстия в нижней части дверей для движения воздуха от точки подачи к точке забора. Сами вентиляционные каналы разместят и спрячут в потолке или в стенах. Но их расположение должно быть выше уровня окон.
Вентиляцию в коттедже можно сделать на этапе строительства дома или в уже построенном. Отличие заключается в сложности и объеме выполняемой работы. Так что ключевые элементы естественной вентиляции и приточные воздуховоды удобнее всего создавать еще на этапе возведения стен. Их можно сразу спрятать в стенах, избавляя от необходимости использовать различные элементы декора. И после завершения установите оставшееся вентиляционное оборудование.
Несколько иная ситуация, если нужно создать вентиляцию в уже построенном доме. Потребуется больше усилий. В первую очередь это коснется создания в стенах отверстий для вентиляционных каналов, а во-вторых, создания декоративных элементов, скрывающих сами каналы. Рассмотрим именно этот вариант, поскольку он полностью раскроет особенности установки вентиляции в коттедже.
Для естественной вентиляции коттеджа потребуется:
Важно! В современных металлопластиковых окнах такая задвижка устанавливается в самой раме, в ее верхней части. Но если его нет, то придется делать все отдельно.
Важно! Если создается естественная вытяжная система, в начале вытяжного канала устанавливается вентилятор.То же самое происходит, если создается система снабжения.
Для создания принудительной вентиляции потребуется выполнить несколько больший объем работы по сравнению с естественной вентиляцией. Но в целом этапы работы одинаковые. Для создания принудительной вентиляции коттеджа необходимо сделать следующее:
№
Бывают случаи, когда необходимо оборудовать принудительную вентиляцию в доме в несколько этажей. Затем к потолку подвешивают вентканалы, а основной канал устраивают в наименее заметном углу комнаты. Сами каналы на потолке можно скрыть с помощью системы натяжного или натяжного потолка. Для компонентов вентиляции используются различные материалы. Сегодня на рынке можно найти короба для воздуховодов из пластика и оцинкованного металла.Металл, конечно, предпочтительнее, но цена на полностью металлическую вентиляцию коттеджа будет довольно высокой. Наиболее приемлемым вариантом будет сочетание металлических и пластиковых деталей.
Жилье за городом сегодня не так полезно, как раньше, поскольку урбанизация делает даже пригородные районы подверженными вредному воздействию выхлопных газов и других факторов. Поэтому следует позаботиться о том, чтобы вентиляция загородного дома была не только эффективной, но и обеспечивала доступ в помещение для действительно чистого воздуха.
Существует несколько типов систем, обеспечивающих приток воздуха и его безопасный вывод из дома:
Вентиляция загородного дома натурального типа позволит регулярно экономить электроэнергию, но также имеет ряд ощутимых недостатков. Для обеспечения полноценного воздухообмена необходимо позаботиться о наличии системы отвода воздуха — вентиляционных каналов. Достаточный уровень тяги может быть достигнут только в том случае, если воздуховоды имеют соответствующую длину.То есть лучше всего ориентироваться на системы естественной вентиляции в домах в два и более этажа.
Если собственник решил сделать выбор в пользу естественной циркуляции, имея одноэтажное жилье, то рекомендуется обратить внимание на смешанный тип. В этом случае установка вентиляции в загородном доме подразумевает наличие встроенных вентиляторов, которые монтируются на входе вентиляционных шахт. Тогда приток воздуха будет по-прежнему происходить естественным путем, а отвод — принудительным. Чтобы отток и забор воздушных потоков были равными, следует подбирать вентилятор с мощностью, соответствующей площади помещения.
Системы естественной вентиляции загородного дома не способны прогреть воздух, так как приточно-вытяжная вентиляция происходит без участия дополнительных устройств. В этом случае теплопотери в зимнее время года могут быть значительными, если вытяжка втягивает теплый воздух из помещения, а в это время идет регулярная подача холодного воздуха.
Важно создать такой проект вентиляции дома, чтобы эти две системы, вентиляция и отопление, работали на сохранение тепла и поддержание достаточного уровня влажности.
Чтобы учесть все особенности функционирования системы вентиляции, в план вентиляции дома следует включить дополнительные устройства: обогрев, фильтрацию. Для этого используется ряд вспомогательного оборудования, например, воздухонагреватели. Устанавливается перед вентилятором на входе в систему вентиляции, что позволяет забрасывать уже нагретый воздух в помещение. Бывает двух видов: электрический, водяной. Первые из них потребляют много энергии при использовании на больших площадях.
Также требует регулярного обслуживания вентиляции жилых домов. В противном случае срок его службы может значительно сократиться. Это подразумевает своевременную чистку и обслуживание системы. Водонагреватели более экономичны, но зимой есть риск обледенения, хотя такие устройства оснащены специальной защитой.
В зависимости от того, какая вентиляция запланирована в доме, устройство каждого типа подразумевает учет ряда особенностей.Но в любом случае необходимо будет организовать отток воздуха через вентиляционные каналы. Для этого подбираются воздуховоды круглого или прямоугольного сечения. Сегодня для этой цели предлагается привычный большинству пользователей ПВХ-материал или оцинкованная сталь.
Если устраивать вентиляцию загородного дома своими руками, то в большей степени учитывается стоимость расходных материалов. Поэтому лучше использовать воздуховоды из ПВХ. Также в этом случае будет лучшая воздухопроницаемость.
Однако многие предпочитают классические оцинкованные вентиляционные каналы. Как правило, вытяжные решетки устанавливают в помещениях специального назначения: на кухне, в ванной. Также установлен вытяжной канал в подвале, бассейне.
Все воздуховоды обязательно выведены на крышу. Подача воздуха осуществляется через приточные клапаны (если конструкция вентиляции основана на приточно-вытяжной системе), что открывает широкие возможности. В этом случае установка осуществляется самостоятельно с использованием самодельной арматуры или уже готовых установок, также возможно использование более функционального оборудования.Это может быть моноблочная установка со встроенной системой грубой или тонкой фильтрации, одним из агрегатов которой является рекуператор.
Монтаж вентиляции дома приточно-вытяжного типа проходит в несколько этапов.
Давайте разберемся, как правильно проветрить загородный дом, чтобы избежать плесени и сохранить здоровье. Давайте начнем!
2. Итак, современный энергоэффективный загородный дом. Строить дом с огромными теплопотери в наше время просто невыгодно. Одна из особенностей современного строительства — дома полностью герметичны. А в замкнутых пространствах человеку категорически противопоказано, потому что в процессе жизни он выделяет углекислый газ, который негативно сказывается на самочувствии даже в очень малых дозах (всего 2.В 5 раз более высокая концентрация, чем средний уличный фон). Вы можете узнать больше о двуокиси углерода.
3. Мало кто задумывается о принудительной вентиляции. Вентилятора в ванной было поставлено и достаточно. И тут начинается сюрприз, почему газовая плита, камин плохо горит, на окна падает конденсат, а потом видите плесень. Все это следствие того, что внутри дома начинает расти концентрация углекислого газа и повышается влажность (человек выдыхает пар).
Но самая большая шутка в другом. Допустим, вы установили вентилятор, чтобы он выходил из ванной. Они его включили. Он начинает втягивать воздух из дома. Откуда в доме свежий воздух? Вот посмотрите видео, с каким усилием открывается входная дверь в дом, если оставить все окна закрытыми:
Вывод простой — приток свежего воздуха необходим в любом доме. В старых домах воздушный поток проходил через протечки ограждающих конструкций и, в частности, через протекающие оконные рамы.Сейчас все устанавливают «теплые» пластиковые стеклопакеты, и они полностью герметичны.
В принципе, в теплое время года всегда можно держать окна открытыми, и этого более чем достаточно для полноценного воздухообмена внутри дома. Но проблемы начинаются в холодное время года. Ведь окна закрываются, чтобы не было холодно!
4. Как вы помните, мой дом отапливается воздушным тепловым насосом, то есть канальным кондиционером, работающим при температуре до -20 градусов по Цельсию.Этот вид отопления обеспечивает экономию энергии как минимум в 2,5 раза. Ниже представлена схема приточных каналов, проложенных под потолком. Через них во все помещения подается горячий воздух. Воздух забирается с пола в холле. Но это же рециркуляционный воздух! Для обеспечения притока свежего воздуха к приточному воздуховоду подключается отдельный канал 125 мм от улицы (на схеме отмечен зеленым), а отработанный воздух выводится через канал в ванную (также подключается кухонная вытяжка к нему — выделено серым цветом).
Данная схема работает только в теплое время года. Как только наступят заморозки, ледяной уличный воздух будет засасываться в дом через приточный воздуховод. Это создаст дополнительную нагрузку на тепловой насос, которому будет трудно нагревать ледяной наружный воздух, смешанный с теплым воздухом из комнаты. Поэтому на приточный воздуховод необходимо установить канальный обогреватель со специальным контроллером.
Дело в том, что канальный обогреватель нагревает только свежий наружный воздух, что необходимо для обеспечения комфорта людей в доме.А воздушный тепловой насос компенсирует потери тепла в здании. Эффективнее вместо канального нагревателя установить рекуператор, но при объеме воздухообмена менее 150 м3 в час срок его окупаемости составит более 7-8 лет.
И обеспечить необходимый приток свежего воздуха с помощью вентиляционного окна неэффективно, так как это неконтролируемый воздухообмен и, как следствие, большие тепловые потери.
5. Итак, приточный воздуховод 125 мм. Проход через стену необходимо утеплить, так как это место резкого перепада температур и сбоку от комнаты на воздуховоде будет конденсироваться влага.
6. Дополнительный, но желательно более простой воздушный фильтр. Как минимум металлическая сетка, чтобы ни в коем случае не попадались насекомые на ТЭН. Левый фильтр после 40 дней использования. Экологически чистый район, отсутствие производства и все такое. Фильтр легко промывается водой и устанавливается обратно.
7. Следующий элемент — канальный калорифер. Внутри него два спиральных нагревательных элемента общей мощностью 2 кВт.
8. А «сердцем» системы является ТС-3.7/1 симисторный регулятор мощности. Это устройство на основе показаний внешнего датчика температуры позволяет с высокой точностью поддерживать заданную температуру за счет частичной или полной нагрузки на ТЭН.
9. После канального нагревателя в канале устанавливается датчик температуры.
10. Вы наверняка видели подобные устройства в гостиницах и многоэтажных домах с централизованным воздушным отоплением. В каждой комнате есть отдельный контроллер, который нагревает воздух до заданной температуры.Почему нельзя контролировать нагрузку с помощью обычного термостата? Все просто, у нас есть ТЭН мощностью 2 кВт, представьте, какие будут скачки в электросети при каждом его включении / выключении.
Всего внутренний блок воздушный тепловой насос у меня работает круглосуточно как зимой, так и летом. Вентилятор в ванной на малой скорости, обеспечивающий поток воздуха 90 м3 / час, также работает круглосуточно. Установил подогрев наружного воздуха на температуру +10 +15 градусов по Цельсию, остальное нагревается тепловым насосом.
Исходя из статистики прошедшей зимы, можно сказать следующее. В самый холодный зимний месяц я потратил 300 кВтч электроэнергии на обогрев приточного воздуха в количестве 90 м3 / час. А чтобы компенсировать теплопотери здания, потребовалось 600 кВтч тепловой энергии.
Бюджетная приточная вентиляция (в ценах осени 2014 г.): канальный калорифер — 2500 руб., Контроллер семиэтажный — 5000 руб., Датчик температуры — 1000 руб., Воздуховоды и соединительные элементы — 1000 руб.
Более экономичная альтернатива — рекуператор, но его стоимость на тот момент была не менее 60 тысяч рублей, то есть дороже в 6 раз.
В моем случае наличие воздушного отопления позволило не делать отдельные приточные воздуховоды со свежим наружным воздухом в жилые помещения. Если вы используете для отопления радиаторы или теплые полы, то нужно проложить отдельные воздуховоды со свежим воздухом во всех жилых помещениях (хотя бы в спальнях).
И не забывайте, что процесс сгорания также требует притока свежего воздуха (не говоря уже об выделении углекислого газа и окиси углерода). Плохая тяга у камина или печи? Так ваш дом герметичен, свежего воздуха нет!
12.И бонусное фото гостевого дома. Осталось закрыть основу и пару мелочей доделать. Кстати, обогревается еще и воздушным тепловым насосом — оконным кондиционером, который я купил за 7 тысяч рублей. Также отдельно расскажу о летней кухне.
Люди в процессе жизни, хотим мы того или нет, выделяют углекислый газ CO2 и поглощают кислород. Поэтому приток свежего воздуха с улицы необходим для поддержания постоянного газового состава воздуха в жилом доме.
Особенности вентиляции загородных домовКогда человек строит себе загородный дом, он стремится сделать его по своему вкусу, находя оптимальное соотношение цены и качества. Приемлемого результата можно добиться, грамотно спроектировав естественную вентиляцию. Конечно, об энергоэффективности здесь не идет речь, ведь большую часть времени, кроме осенне-весеннего периода, наружный воздух требует обработки. Летом воздух прогревается выше комфортной температуры, а зимой, наоборот, опускается намного ниже.Вентиляция частных домов разнообразна и стоит совсем других денег.
Естественная вентиляция или механическая вентиляция?Естественная вентиляция в домашних условиях — самая простая, но о ней часто забывают. Для его реализации необходимо предусмотреть систему оконных вентиляторов или настенной арматуры. Такое решение снизит шум с улицы, обеспечит помещение необходимым количеством кислорода и позволит настроить систему. Также следует помнить о естественной вентиляции кухни, санузлов, подвалов.Для подвальных помещений необходимо предусмотреть форточки, естественную приточно-вытяжную вентиляцию. На кухне обязательно сделайте вытяжку из верхней зоны. Еще один недостаток естественной вентиляции — наличие сквозняков. Стоимость естественной вентиляции может составлять 30 000-50 000 рублей за дом 500-600м2
.Принудительная вентиляция загородного дома дороже, имеет более сложное устройство, но может обеспечить качественное распределение воздуха, оптимальные параметры микроклимата.Стоимость такой системы для аналогичного дома составит от 300 000 до 1 000 000 рублей.
Проектирование вентиляции загородного дома.Независимо от типа и уровня сложности системы вентиляция загородного дома должна быть спроектирована. Специалисты Diteil Engineering готовы помочь вам выбрать оптимальную систему. Благодаря накопленному опыту решения самых серьезных задач, в том числе для энергоэффективных домов, наши специалисты выполнят ваши потребности на очень высоком уровне уважаемые покупатели!
.
И все бесшумные вентиляторы потребляют больше электричества, чем обычные.
Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.
