В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.
Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс
Содержание статьи:
Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом.
В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.
Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

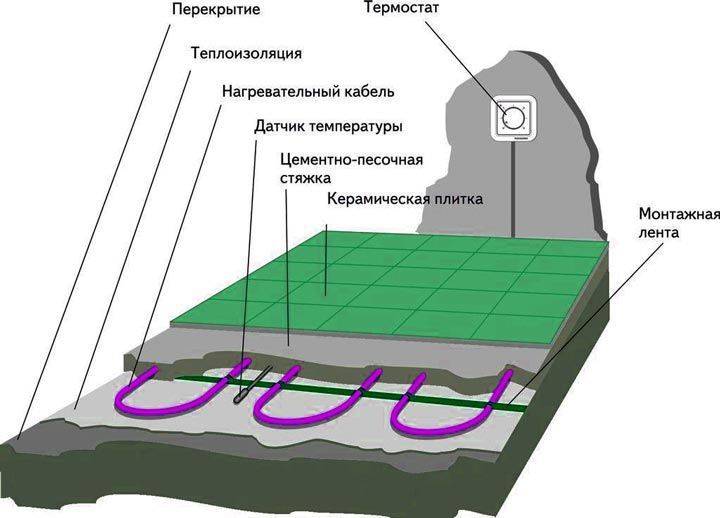

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло
Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.
К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.
Экранирующий слой, как правило, составляет до 5 миллиметров в толщину.
Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.
Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.
Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален
Он может быть:
Рассмотрим подробнее каждый из видов.
Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.
Нагревательные кабели бывают 2-х видов:
В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.
В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.
Конструктивно эти кабели можно разделить на:
В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.
Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.
Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную
Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.
Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.
Основой панельной разновидности нагревателя является всё тот же кабель.
Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.
Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.
Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки
Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

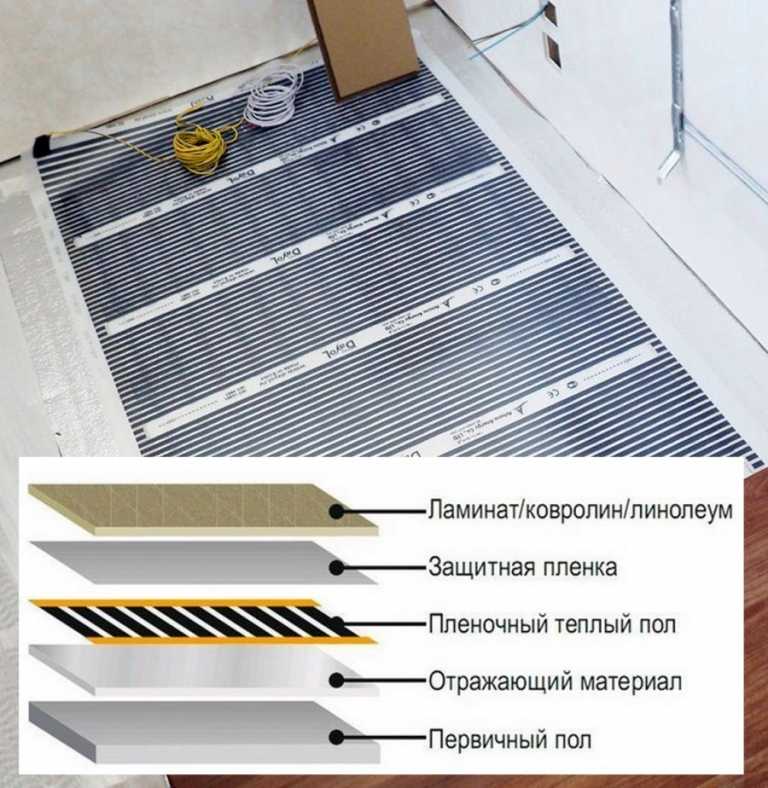

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию.
В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.
Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол
Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.
Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.
Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.
Рекомендуемые параметры таковы:
Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.
Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее
Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт.
Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.
Сам процесс монтажа условно делится на несколько этапов:
Постараемся дать как можно более полное описание каждого этапа.
Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.
Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной
Проверить горизонтальность поверхности, при необходимости выровнять её.
Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.
Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.
Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа
План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.
В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол.
На поверхность можно выложить экранирующий слой.
Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель
На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.
Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.
Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.
Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.
Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик
К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.
В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.
Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.
Мы предлагаем вам видео на тему монтажа кабельного пола.

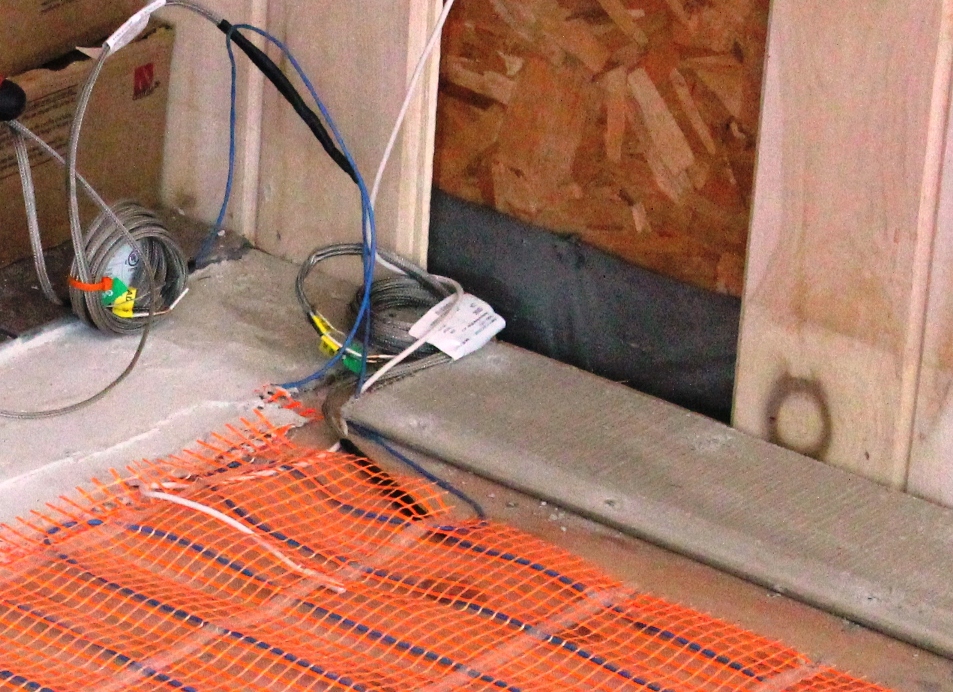

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.
Увидеть сам процесс подробно можно на видео:
Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.
Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.
Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным
Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.
Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.
Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.
Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки.
Если же будет использован линолеум, гидроизолятор можно не применять.
В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.
Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек.
Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.
По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.
По принципу работы нагревательные кабеля делятся на два типа:
Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.
Основным нагревательным элементом резистивного кабеля является жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы.
Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.
Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение обеих концов кабеля к системе энергоснабжения, то есть кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.
В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.
Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла. В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.
Пленочный инфракрасный теплый пол это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.
При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м 2. Специалисты советуют придерживаться следующих параметров выбора:
Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.
Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.
Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м2, при этом мощность должна быть 100 Вт/м2. Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.
Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.
Один из вариантов технологии установки в комнате, в данном примере ваннойПосле всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет.
Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.
Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.
Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.
К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему.
Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.
Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.
Видео:
Видео:
Видео:
Видео:
Видео, монтаж, устройство Перед тем, как сделать теплый пол своими руками, важно изучить все сильные и слабые стороны этого покрытия, для того чтобы установленный теплый пол так чтобы они служили вам долго.
К несомненным достоинствам данного изделия относятся:
Монтаж электрических теплых полов производится под финишный слой, а значит, готовый контур полностью скрыт; Так как любое современное изделие, к сожалению, помимо плюсов наделено и минусами, то когда вы решите сделать электрический теплый пол своими руками, необходимо их учитывать.
Для начала все манипуляции с полом принято проводить только после того, как ремонт потолка и стен был завершенный. Монтаж следует производить на чистое основание и желательно, чтобы оно было максимально ровным. Поэтому все подметаем, затираем, а если надо, то и ровняем, хоть стяжку будем делать. Его качество важно для будущего настила, но и для прокладки кабеля очень желательна поверхность без перепадов. После этого нужно пройтись по контуру теплоизоляционной лентой толщиной не более 1 мм. Можно использовать любой искусственный материал.
Таким способом утепляем стены от стяжки, которая в дальнейшем будет отапливаться. Принцип применения ленты можно увидеть в нашем видео. Естественно, плинтусы не должны вам мешать, но к этому времени вы едва успели их поставить.
После гигиенических и выравнивающих процедур приступаем к укладке подложки из теплоизоляционного материала. Это нужно для того, чтобы тепло от кабеля шло вверх, равномерным потоком и ни в коем случае не нагревало потолок соседа снизу. В качестве такой основы используется специальный материал со светоотражающим серебряным покрытием. Для квартир, расположенных в многоэтажных домах, толщины такого утеплителя в 3-4 мм будет вполне достаточно. Материал фиксируется степлером и монтажной лентой. Главное, чтобы стыки между листами были минимальными, а сами они не перекашивались при монтаже. Кстати, если вы думаете об установке теплых полов с помощью кабельного обогревателя в частном доме, то можете взять более толстый утеплитель.
Укладка подложки из теплоизоляционного материала
Затем укладывается кабель, который фиксируется на поверхности теплоизолятора специальными хомутами.
Здесь могут быть вариации. Так, например, одна технология предусматривает этап укладки гидроизоляционного слоя поверх теплоотражающего материала, по другой – на слой пластика укладывается нагревательный кабель, а сверху фиксируется полиэтиленовыми лентами. Другие виды работы вполне возможны, поэтому здесь можно сказать только одно: внимательно читайте инструкцию. И, конечно же, этот этап работы не остался без демонстрационного видео, посмотрите его.
Важно отметить, что если решено установить бронированный кабель, то проблем быть не должно, но при использовании одинарного нагревательного провода необходимо учитывать следующие параметры:
Далее следует заполнение кабельного нагревателя слоем стяжки, сразу напольным покрытием или влагоизоляционным слоем.
Здесь нужно смотреть на многие факторы: диаметр провода, характеристики помещения, этажность, материал пола и так далее. По большому счету, на этом основные работы по монтажу вантового пола заканчиваются. Далее следует установка термостата и системы управления. Здесь есть свои тонкости, которые также указаны в технической документации, а как это будет происходить в общих чертах, смотрите в приложенном видео. Неизменно только одно правило: проверка работоспособности теплого пола длится около суток. Если все работает нормально, можно переходить к заключительной части.
Заливка кабельного нагревателя слоем стяжки
Также следует отметить, что при заливке стяжки может поджидать небольшой, но очень неприятный подвох: частицы воздуха, при нарушении пропорции веществ для приготовления раствора, могут образовываться «поры», что может негативно сказаться на кабеле, и он вполне может перегреться. Чтобы этого не произошло, некоторые хитрые строители при монтаже используют добавку в виде клея ПВА в пропорции 1 кг вещества на 1 мешок цемента.
Благодаря такому «компоту» слой становится практически монолитным, а тепло, исходящее от ТЭНа, направляется строго по его прямому назначению.
Осталась окончательная отделка. Если полы готовились под плитку, то производится окончательная заливка бетонной стяжки. Затем остается дождаться полного высыхания. Есть один неприятный момент: в зависимости от типа используемого для заливки материала ждать его застывания придется очень долго. Иногда это занимает от 20 до 30 дней! Но не ужасайтесь сразу, а просто просчитайте все варианты. Промышленность не стоит на месте, и, вполне возможно, скоро появятся материалы, благодаря которым стяжка сохнет намного быстрее. Наконец, наступает момент, когда уже можно делать финишное покрытие. Будь то плитка, линолеум, ламинат или ковролин – решать только вам.
Способы, как допустимо укладывать электрический теплый пол своими руками, делятся на три вида:
Вышеперечисленные виды исполнения позволяют укладывать электрический теплый пол в абсолютно разных помещениях вашего дома или квартиры.
Видео как уложить кабельный пол под стяжку:
Видео как установить нагревательный мат:
Очень часто в современных квартирах в ванных комнатах устанавливают электрические полы, которые быстро и эффективно нагревают пол. Электрические полы представляют собой достаточно сложную инженерную конструкцию, включающую в себя нагревательный кабель, нагревательный мат, терморегулятор, теплоизоляцию и направляющие. По нагревательному кабелю передается слабый электрический ток. Под его действием кабель нагревается и начинает излучать тепло.
Когда делаем электрический теплый пол своими руками, важно тщательно подготовить основание.
На этапе подготовки основания проводим следующие мероприятия:
Подсознательный страх, что, несмотря на все гарантии надежности, водяные теплые полы могут затопить если не вас, то соседей снизу, заставляет отдать предпочтение второму варианту. Сложнее всего монтаж, связанный с протяжкой электрогреющего кабеля. Здесь необходимо точно выдерживать расстояние между «ступенями» провода и обращаться с ним достаточно аккуратно, не допуская повреждения изоляционной оболочки и центрального провода. После укладки нагревательного элемента в соответствии с инструкцией его заливают бетоном (толщина слоя 3-5 см).
Мощность электрического кабеля может быть до 18 Вт на 1 метр. Вот и все. Вербальное редактирование кажется простым и понятным.

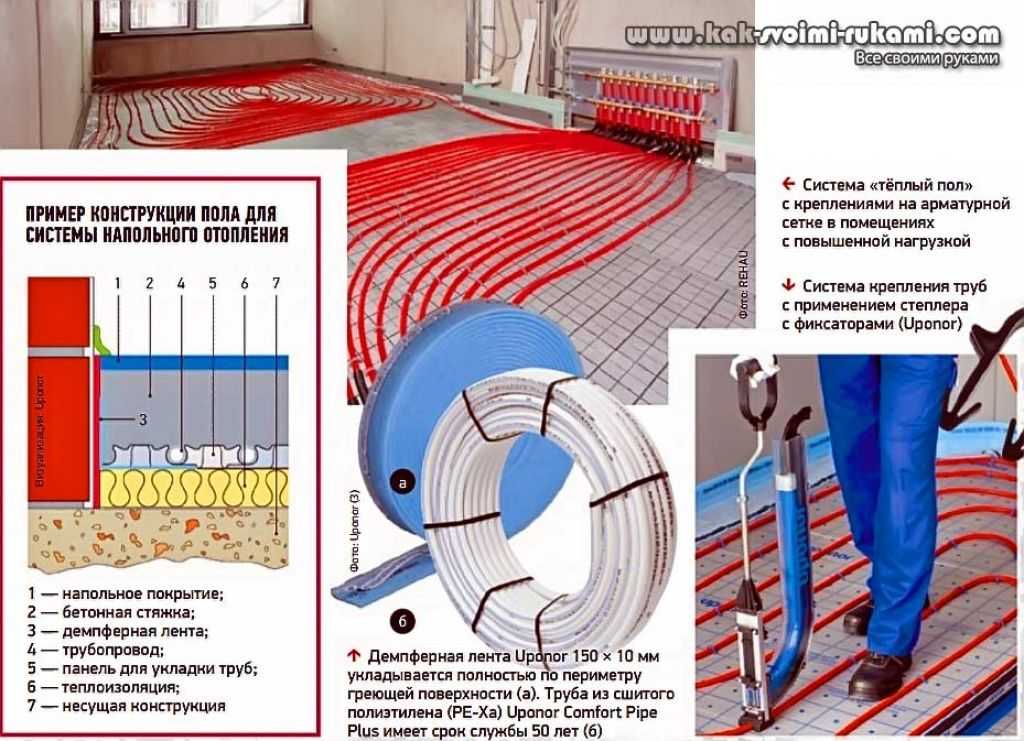

Полы с водяным подогревом

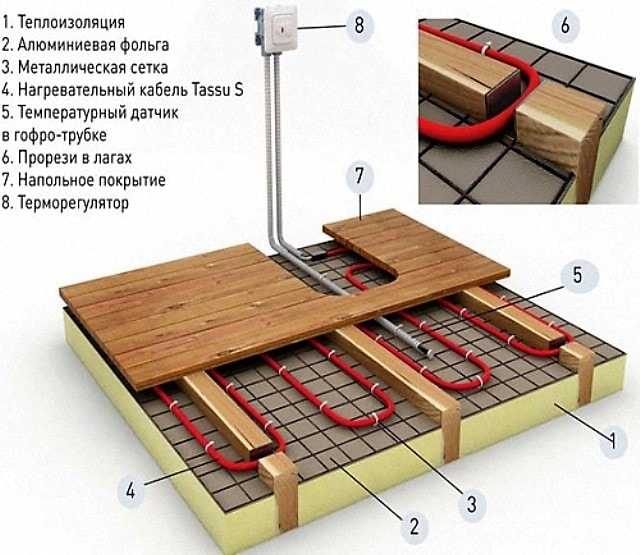

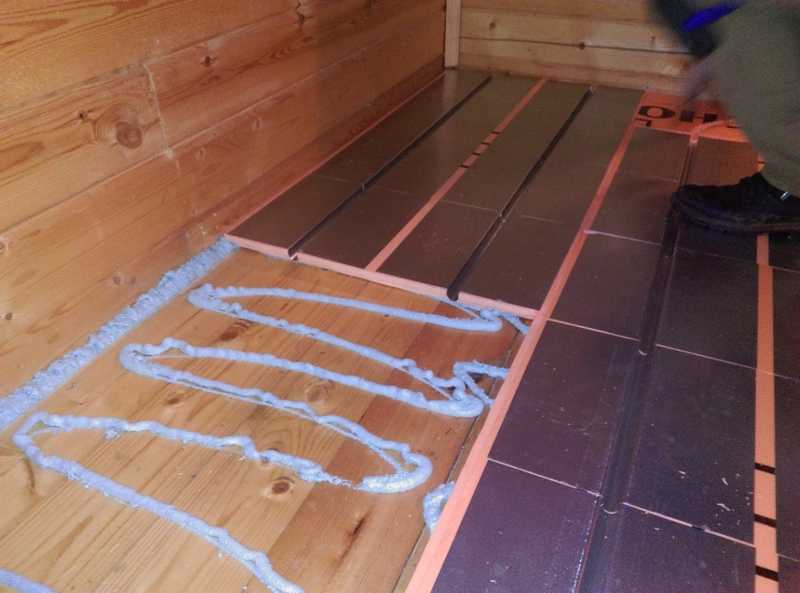

Провод можно использовать и с деревянным полом. При этом максимальная мощность системы отопления должна быть не более 10 Вт на метр.
Более современные технологии позволяют больше не устраивать танцы с бубнами при укладке одиночного нагревательного элемента, измеряя линейкой сантиметры между витками. Установка теплых полов с армированной сеткой стала значительным прогрессом. Представляет собой широкую ленту из сотового материала, внутри которой змейкой проложен кабель. Удобство заключается в том, что вам не придется мучиться, разматывая катушку с проводом, выписывая им зигзаги. Вы просто разматываете рулон, отрезаете куски ленты нужной длины, а затем соединяете концы электрического кабеля под сеткой. Такой теплый пол еще называют «матовым», потому что покрытия из скрепленных между собой армированных частей действительно создают своеобразный слой, похожий на мат.

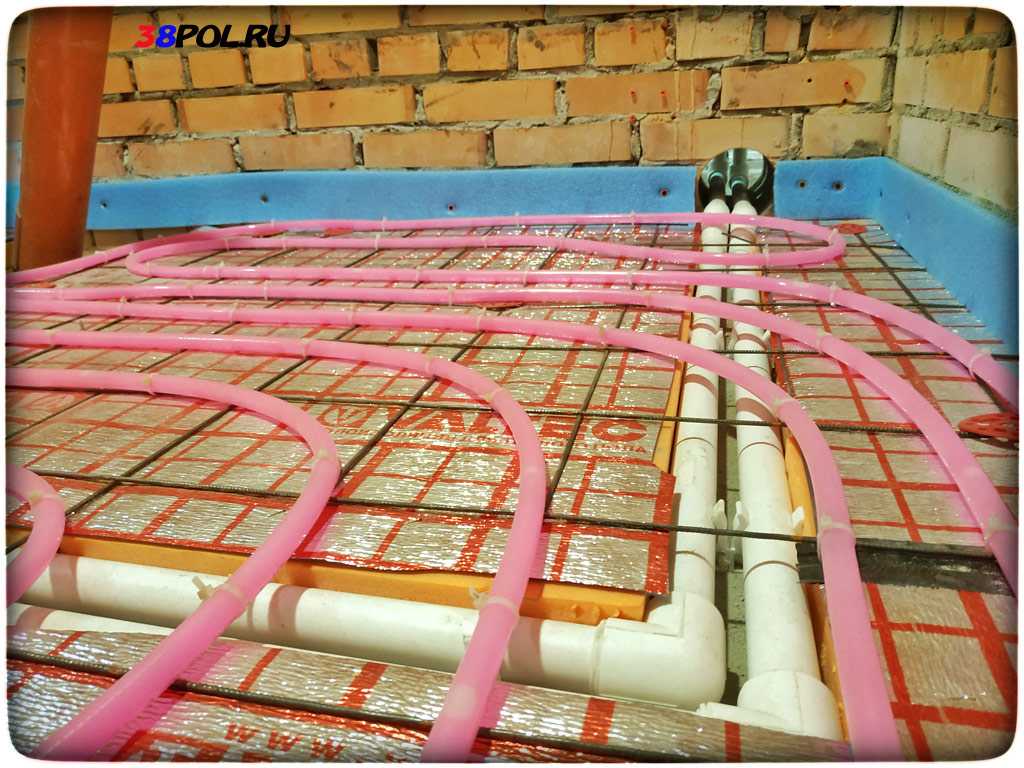

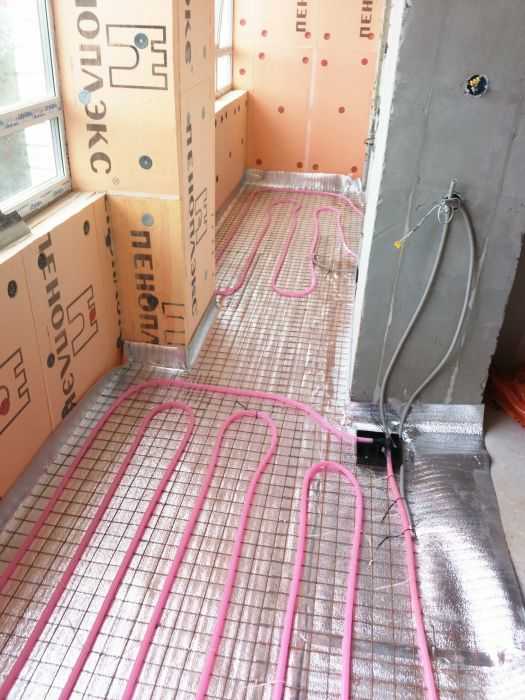

Монтаж теплых полов с армированной сеткой
И, наконец, более позднее и, можно сказать, совершенное изобретение — инфракрасный пол. Он состоит из двух слоев полиэстера, между которыми находятся электрические нагревательные полоски из карбона. Пленка выглядит как солнечные батареи. Его толщина всего 0,5 мм, то есть чуть больше листа бумаги. Фиксируется как обычная наклейка на любой ровной поверхности. Это самый простой способ укладки, это по силам каждому из нас, и нет необходимости ждать, пока стяжка затвердеет. Настил уложен, и на него сразу можно поставить мебель. Еще одним преимуществом инфракрасного электрического теплого пола является то, что это наиболее экономичная и энергоэффективная альтернатива другим вариантам.
Грамотная расстановка элементов отопления предусматривает расстояние от стены 15 см, а от последующих отопительных приборов 10 см.
Электрический теплый пол своими руками сделать несложно, особенно если это ИК-пленка. При монтаже пленка крепится к основе специальным скотчем, а нагревательные маты имеют свой клеевой слой.
При установке провода следите за тем, чтобы он не был натянут, а изгибы были ровными и без перегибов. Это обеспечит длительный срок службы пола.
После проверки правильности монтажа подключаемых систем можно приступать к монтажу финишного покрытия.
Алгоритм укладки нагревательных матов
В этой статье мы рассмотрели, как установить и как уложить теплый электрический пол. Зная все тонкости и нюансы, вы легко сможете провести эту процедуру без посторонней помощи.
Если кто-то уверен, что понятие «теплый» (точнее — обогреваемый) пол появилось недавно, то пусть приготовится удивиться: системы таких покрытий были известны еще в доисторические времена. Так, например, одно из первых упоминаний относится к Древнему Риму. Знаменитые бани, известные с 5-го класса средней школы, были оборудованы подобным каменным покрытием, в котором по каналам циркулировал горячий воздух. Такими изобретениями могут похвастаться и всемирно известные русская и турецкая бани. Но у нас не древность, а время новых технологий, а потому способы утепления пола в нынешних квартирах ушли далеко вперед.
Система обогрева
Сегодня никто не будет протягивать трубы под паркет и наполнять их паром. Идея, представленная древними, изменилась и существует как теплый пол с циркулирующей водой или нагревательным кабелем. Вкратце, водяная система отопления представляет собой систему гибких труб, проложенных под верхним слоем напольного покрытия, а принцип работы такой же, как и у обычных чугунных радиаторных батарей, устанавливаемых под окнами. Кстати, подключение к центральному отоплению — одна из функций этого этажа. Второй способ повысить температуру под ногами — электрический нагревательный кабель. Остановимся на его описании, разберем, как происходит установка, не обойдемся и без многочисленных видеороликов.
Любой электрический пол в самом общем случае представляет собой многослойную конструкцию. Может включать в себя слой теплоизоляции, базовый слой, установленные нагревательные элементы, армирующий слой , на который укладывается напольное покрытие. В зависимости от используемых в системе элементов, места ее монтажа и ряда факторов имеет свои особенности в послойном устройстве электрического теплого пола.
Выделение тепла происходит в результате прохождения электрического тока через распределенные нагревательные элементы с высоким удельным сопротивлением. Такие термоэлектрические нагреватели изготавливаются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей , пленок с углеродным и биметаллическим покрытием, нагревательных стержней.
Тепло, вырабатываемое в результате преобразования электроэнергии в резистивные нагреватели (кабели, стержни, пленки), легко регулируются. Для этого в системах используются автоматические и ручные термостаты. Одним из преимуществ теплых электрических полов является простота автоматизации контроль температуры. Возможность запрограммировать работу теплого пола в любое время, значительно повышает комфортность его эксплуатации.
Использование автоматических блоков позволяет значительно (до 50%) повысить КПД энергопотребления. Однако ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также обеспечивает значительную (не менее 30%) экономию электроэнергии.
Пленочные инфракрасные обогреватели сочетают в себе максимальный набор положительных характеристик: просты в монтаже, быстро прогревают помещение, энергоэффективны. Основное преимущество заключается в том, что при использовании в качестве финишного покрытия ламината, линолеума, ковролина и других быстромонтируемых материалов систему можно сразу ввести в эксплуатацию.
Сооружая своими руками электрический теплый пол на основе пленочных ТЭНов, следует учитывать :
Прежде чем приступить к установке нагревательных элементов, необходимо составить на бумаге план установки, на котором оптимально распределить нагревательные кабели и элементы. Необходимо учитывать особенности помещения, расстановку мебели и сантехники, места прокладки труб, электрокоммуникаций и другие детали. Необходимо распределить нагревательные элементы по тем зонам, в которых они будут наиболее эффективны. После того, как макет продуман на бумаге, необходимо воплотить его в жизнь. Терморегулятор следует разместить на стене в удобном месте. От него проложены электрические кабели и проложен провод с датчиком температуры. Если в ванной установлен теплый пол под плитку, необходимо предусмотреть заземление. Первый слой – отражающая теплоизоляция, отражающей стороной вверх, после чего на стены укладывается слой гидроизоляционной пленки с небольшим нахлестом. Краевой утеплитель устанавливается по периметру пола.
Перед прокладкой необходимо проверить работоспособность электрического кабеля и всей системы. Элементы теплого пола крепятся специальной крепежной лентой. Ленточные инфракрасные полы укладываются поверх слоя утеплителя и фиксируются клейкой лентой.
После прокладки и подключения кабелей необходимо проверить работоспособность системы, изоляцию и измерить сопротивление системы с помощью специальных приборов. Далее делается бетонная стяжка. Это самый простой способ сделать теплый бетонный пол.
Перед тем, как сделать электрический теплый пол, следует определиться, будет ли система использоваться как основной или дополнительный источник тепла. От этого напрямую зависит расчет. Если обогрев пола дополнительный, то требование будет одно – мощности должно хватать для прогрева пола до комфортного уровня температуры. Как правило, это +29 градусов. Но если установка будет использоваться для основного отопления, тепла должно хватить, чтобы компенсировать теплопотери здания. Расчеты здесь незаменимы. Расчет электрического теплого пола можно выполнить двумя способами.
Суть первого заключается в том, что сначала определяются теплопотери квартиры с учетом ряда факторов. Например, тип остекления, размер окон, площадь, материал и толщина наружных стен — все это влияет на потери тепла в помещении. Различные строительные материалы имеют разную степень теплоотдачи. Конечно, такой расчет сложен. Но с другой стороны, он самый точный.
Важно помнить, что обогреваемая поверхность должна составлять не менее 70% площади помещения. Там, где планируется разместить мебель, крупную бытовую технику, ТЭНы прокладывать нельзя. И это тоже следует учитывать при расчетах.
Чтобы провести правильный расчет теплого электрического пола — онлайн-калькулятор будет очень кстати. Вы также можете обратиться за помощью к специалистам.
Второй вариант расчета несколько проще. Проводится по среднестатистическим данным. Так, для основного отопления всех комнат в доме необходимая мощность составляет 180 Вт/м2. Но, если в качестве дополнительного источника тепла предполагается установка теплого пола, то показатели будут отличаться для разных помещений. Так, для жилых комнат, кухни, расположенных на первом этаже, а также для санузла необходимая мощность 140-150 Вт/м2. Если жилые комнаты и кухня на втором этаже и выше, необходимая мощность будет чуть меньше – 120-130 Вт/кв.м. Для балкона значение составляет 180 Вт/м2.
Для расчета теплого электрического пола необходимо площадь, не занятую предметами мебели, умножить на указанную норму. В результате получается максимальная потребляемая мощность, необходимая для того, чтобы качественно и качественно прогреть пол.
Когда дело доходит до строительства или даже ремонта, вам нужно сделать это только один раз, иначе это станет очень дорогостоящим мероприятием. И хотя большинству домовладельцев нравится сосредотачиваться на цветах, дизайне и даже на своих садах, одним из основных соображений является электрический пол с подогревом.
Почему? Что ж, экономия места и повышение эффективности использования энергии в результате использования электрических теплых полов по сравнению с обычными радиаторами — это первое преимущество, которое приходит на ум. Однако следует упомянуть и о менее известных научных причинах популярности электрических теплых полов и о том, как этот метод обогрева тесно связан с конструкцией человеческого тела. Да, вы правильно прочитали, электрические теплые полы специально созданы для комфорта человека!
Знаете ли вы. Людям наиболее комфортно, когда голова на 2-3 градуса холоднее, чем остальная часть тела? Вот почему человеческое тело согревается от ног вверх, сохраняя голову как можно более прохладной. Итак, действительно нет лучшей системы отопления для дома, чем электрический теплый пол, который излучает нежное тепло от пола вверх!
Несмотря на то, что преимущества электрического подогрева пола легко понять, правильная установка системы электрического подогрева пола имеет решающее значение. Неправильная установка может снизить производительность системы, что в конечном итоге приведет к полному выходу из строя нагревательного кабеля или термостата. Понимая, где вероятны ошибки, установщики и домовладельцы могут быть уверены, что снизят риск дорогостоящих ошибок.
1. Планируй, планируй, планируй!
Честно говоря, вы никогда не сможете перепланировать установку электрического теплого пола. Лучше всего, чтобы все ваши требования были изложены в общих чертах до начала. Это помогает свести к минимуму вероятность ошибок или необходимость переделывать проекты. Ключевые соображения: желаемая мощность, основание пола, изоляция, положение термостата, положение датчика пола, отделка пола, максимальные температуры, программируемый термостат или интеллектуальный термостат?
2. Убедитесь, что электрическая цепь подходит.
Одним из главных соображений, касающихся любой системы электрического обогрева, является общая нагрузка (ток в амперах), необходимая нагревателю для работы. Электрическая система обогрева пола потребляет значительное количество тока, поэтому убедитесь, что общая нагрузка электрического обогрева пола не превышает общую нагрузочную способность электрической цепи.
Например, электрическая система теплого пола на 10 А должна быть подключена к сети через термостат на 16 А и отвод с предохранителем на 13 А. Кроме того, источник питания должен быть защищен УЗО на 30 мА, и должна быть предусмотрена емкость для дополнительной нагрузки электрического теплого пола на автоматическом выключателе в потребительском блоке. Проконсультируйтесь с нашей технической командой или вашим электриком, если вам нужна ручная работа для вашей системы.
3. Выберите правильную тепловую мощность
Электрические теплые полы ThermoSphere поставляются с различными вариантами мощности и доступны предварительно на самоклеящейся сетке или в виде отдельного кабеля, который вы можете настроить точно в соответствии с площадью вашего пола.
В современных домах с хорошей теплоизоляцией, скорее всего, потребуется меньше тепла для поддержания тепла, поэтому вы можете выбрать систему мощностью 100 Вт/м2 с изоляционными плитами под полом. Система мощностью 200 Вт/м2 идеально подходит для помещений, которые вы не используете часто и хотите быстро нагреть, но только на короткое время. Хорошим примером является душевая или ванная комната. Мембрана ThermoSphere идеально подходит для помещений такого типа, так как обладает дополнительным преимуществом гидроизоляции пола.
Некоторые дома имеют большие застекленные фасады, что может привести к значительным потерям тепла в зонах рядом со стеклом. В таких помещениях разумно использовать электрические теплые полы мощностью 200 Вт/м2, чтобы обеспечить теплую воздушную завесу, которая борется с холодом. Остальная часть пола может быть 100 Вт/м2 или 150 Вт/м2. Наша мембранная система также идеально подходит для этого применения, потому что вы можете варьировать расстояние между кабелями, чтобы изменять тепловую мощность на м2 на разных участках пола. Умная штука!
4. Получите расчет тепловых потерь
Расчет тепловых потерь стоит денег, поэтому им часто пренебрегают, особенно если у вас ограниченный бюджет. Тем не менее, мы рекомендуем сделать эти относительно небольшие инвестиции и включить результаты расчета в проект системы электрического теплого пола. Расчет теплопотерь точно покажет, сколько тепла вам потребуется для достижения желаемой температуры в помещении. Это может даже привести к тому, что для поддержания работоспособности потребуется меньше кабелей и меньше энергии, что лучше для вашего банковского счета и для окружающей среды.
5. Подписание электриком
Да, вы можете установить электрическую систему обогрева пола самостоятельно, но окончательные электрические соединения и любые изменения схемы должны быть выполнены и подписаны квалифицированным электриком. В качестве альтернативы вы можете установить такую систему, как Thermosphere Mesh, и подписать ее одним из наших зарегистрированных установщиков ThermoSphere CONNECT. Эти ребята позаботятся о том, чтобы ваш электрический теплый пол был установлен правильно, протестирован, чтобы вы могли зарегистрировать его для получения нашей пожизненной гарантии, и подпишут систему, чтобы у вас было все необходимое для управления зданием. Свяжитесь с нами, чтобы узнать, можем ли мы связать вас с установщиком в вашем регионе.
1. Используйте неправильный тип электрического подогрева пола для вашего типа пола
Электрические полы с подогревом очень популярны для кафельных полов, но мы наблюдаем тенденцию развития деревянных полов с подогревом и даже ковровых полов с подогревом.
Плиточные полы лучше всего подходят для наших сетчатых и мембранных систем, поскольку сверху можно укладывать прямо плитку. Наша система Foil специально разработана для деревянных, виниловых и ковровых полов. Основное соображение с коврами заключается в том, чтобы убедиться, что подложка и ковер пропускают тепло, поэтому вам необходимо убедиться, что комбинированный показатель tog ковра и подложки составляет менее 2,5 Tog.
2. Не обрезайте нагревательный кабель. Всегда!
Один из самых частых вопросов, который нам задают: «У меня слишком много нагревательного кабеля. Могу я отрезать конец?» Простой ответ — нет! Более длинный ответ по-прежнему «нет», но мы даем немного больше пояснений.
Электрический кабель для теплого пола нагревается, потому что, в отличие от обычного электрического кабеля, он сопротивляется потоку электричества.
Но есть и другой аспект. Обрезка нагревательного кабеля также аннулирует вашу пожизненную гарантию, а на самостоятельно отремонтированный кабель гарантия не распространяется. Если вы или ваш установщик случайно перережете кабель, у нас есть несколько способов вам помочь.
Если установщик зарегистрирован в ThermoSphere Connect, мы вышлем бесплатную замену — при условии, что напольное покрытие еще не уложено. Также у нас есть инженеры, которые могут выехать починить кабель и выдать гарантию на его ремонт. Но лучший совет — просто не резать кабель!
3. Не перегревайтесь!
Мы все привыкли к радиаторам центрального отопления, температура которых обычно превышает 60°С. Это создает ощущение горячего воздуха, которое убеждает нас в том, что отопление включено и нам будет тепло! Обычно это приводит к открытию окна, потому что слишком душно. Какая трата!
Электрический теплый пол работает по-другому, и его не нужно включать при таких высоких температурах. Принцип лучистого отопления означает, что весь пол эффективно используется в качестве радиатора с низкой температурой поверхности, и поскольку у вас такая большая нагреваемая поверхность, рабочая температура может быть намного ниже.
Обычно мы рекомендуем включать электрический подогрев пола при температуре около 25°C в те периоды времени, когда вы хотите согреться. Затем используйте пониженную температуру 16 или 18°C для времени, когда вы хотите, чтобы отопление было выключено. Это время и температуру можно настроить и контролировать с помощью наших программируемых термостатов.
Помните, что снижение температуры отопления всего на 1°C может привести к экономии энергии до 60 фунтов стерлингов в год!
4. Не срезайте углы при установке
Поверьте нам, когда мы говорим, что видели очень странные идеи экономии времени, используемые при установке электрических теплых полов! Эти методы являются рискованными и обычно приводят к выходу из строя системы отопления.
Лучше всего, особенно если вы никогда раньше не устанавливали электрические теплые полы, прочитать инструкции, следовать им и убедиться, что вы делаете все правильно! Мы видели все: от перегретых и сплавленных друг с другом витков лишнего кабеля, спрятанных за панелью ванны, до разводки греющего кабеля напрямую в сеть без установки термостата и датчика температуры. Некоторые действительно сумасшедшие вещи!
Наша техническая команда приложила немало усилий, чтобы сделать инструкции максимально понятными и простыми. На нашем канале YouTube есть даже видеоролики.
5. Избегайте использования электрических нагревательных матов более низкого качества
Когда дело доходит до электрических полов с подогревом, существует так много вариантов, и качество может сильно различаться. Большое значение имеет качество нагревательного кабеля. Чем качественнее кабель, тем больше удовольствия вы получите от окончательной установки электрообогрева. Например, все нагревательные кабели ThermoSphere скручены, что снижает вероятность повреждения кабеля при монтаже.
