Для хозяйственных нужд, можно сделать трубогиб самостоятельно. Конечно же, можно купить такой инструмент в специализированном магазине, но зачем. Ведь часто он не будет использоваться. Для этой несложной затеи нужно собрать все навыки и накопленный опыт. Итак, можно приступать.
Содержание
Самым популярным и доступным строительным материалом всегда считались трубы. Из них можно соорудить все что угодно, особенно если имеется частный дом с земельным участком. Кроме того, этот практически универсальный материал получил широкое применение в промышленной области, а также в строительном деле. Для личных нужд трубы используют для создания теплиц, заборов, ворот, мест для отдыха на природе. Поэтому имея трубогиб, всегда можно найти ему применение.
Чтобы соорудить нужную конструкцию необходимо поработать с трубами и придать им вид деталей, для этого нужно их согнуть. В этом деле верным помощником и будет трубогиб, который может позволить согнуть трубу до 180 градусов. Он применим как для труб из металла, так и металлопластика. С его помощью меняется форма трубы, создается незаменимая деталь сооружения. Сам изгиб трубы получается согласно заданной установке.
В зависимости от вида труб, специализированные трубогибы бывают с ручным приводом и имеющие гидропривод. В первом случае, они используются в целях изгиба небольших труб с маленьким диаметром. Во втором – для изгиба более широких труб, где диаметр около восьми сантиметров.
Такое изделие в основном используют в массивных работах. Трубогибы в промышленной области могут быть сделаны в различной форме. Самым удобным вариантом считается тот, который работает от электрической сети.
С таким механическим потенциалом такие трубогибы достигают самого лучшего результата, с точностью создают угол изгиба и его радиус.
Нужно отметить, что при деформации формы трубы, аналогичные последствия для ее внутренней части не наступают.
Виды трубогибов относительно способа изгиба:
В работе при создании изгиба нужно помнить о том, какие радиусы для нее приемлемы, опираясь на знания о ее диаметре и толщине ее стенок. Для познания возможных радиусов необходимо использовать специализированную литературу. В обратном случае, если перестараться с изгибом, его качество и функциональность трубы станут гораздо ниже.
Казалось бы, что может быть проще, чем гнуть трубы? Но, эта работа очень ответственна и нуждается в особом внимании и внимательности.
Так как, если изделие подобрать неверно, можно приобрести уйму проблем, таких как повреждения и неправильная деформация. Эти проблемы будут способствовать ухудшению пропускных свойств трубы и уменьшению их прочных преимуществ.
Поэтому стоит подбирать трубогиб, учитывая его характеристики и возможности трубы. Разногласий быть не должно.
Так как они имеют разные характеристики, начиная материалом, из которого они сделаны до диаметра, характеристик стенок и наименьшего радиуса изгиба, необходимо обязательно пользоваться специальной таблицей показателей.
Конечно же, делать изгиб на них с минимальным радиусом возможно, но хорошее качество изгиба никто не гарантирует.
Итак, как же изготовить самостоятельно?
Самым простым способом является создание изгиба, применяя шаблон. Он подойдет как для труб из алюминия, так и для труб из стали.
Чтобы изготовить тот самый шаблон необходимо иметь доски, которые немного больше чем диаметр трубы, которую необходимо согнуть.
Во избежание вываливания трубы из шаблона, нужно имеющиеся доски выпилить под наклоном.
После того как выпиленные доски соединили вместе, нужно произвести их фиксацию на прочном основании. Кроме этого, опору, которая будет создавать изгиб трубы необходимо тоже укрепить в определенном месте. Это самый простой вариант самодельного трубогиба.
Один конец трубы, которая будет подвергаться деформации нужно поставить на место, находящиеся между опорой и шаблоном. Далее, плавными движениями руки, держась за второй конец трубы создать изгиб. Для удобства можно использовать рычаг, вставив в трубу кусок арматуры или трубу, которая подвергается деформации, вставить в трубу диаметром побольше.
Чтобы не поломать трубу, нужно постараться не допустить изгиба трубы в центральном месте шаблона.
Похожий по своей сути шаблон вполне реально соорудить с помощью крючков из металла, зафиксировав их на деревянном листе согласно линии изгиба. Крючки из металла использовать очень удобно и практично, их можно переставлять с целью корректирования траектории изгиба.
Самые легкие варианты самодельных трубогибов открывают возможность деформировать не только трубы с тонкими стенками, но и трубы со стенками потолще. В этих целях нужно применять ручную лебедку.
С ее помощью можно придавать форму даже мощнейшим профильным конструкциям. Особенностью для этой работы служит то, что при подготовке деревянного шаблона не стоит его пилить под наклоном, а определенными ограничениями нужно произвести фиксацию трубы.
Во многих специализированных цехах встречаются подобные изделия. Их можно сделать своими руками. Самым трудоемким процессом в изготовлении такого изделия является выбор или создание нужного шаблона и роликовых деталей, поскольку окружность трубы определяет уровень качества изгиба.
Если же изделие предполагает работу с трубами, обладающими гибкостью, шаблоны и ролики из стали необходимо заменить на похожие части из дерева.
Ролики вытачиваются в токарном цеху на специальном станке. Возможен вариант вырезания таким инструментом, как лобзик.
С этой целью необходимо нарезать окружности из древесины разных диаметров под наклоном в нужную сторону, которые впоследствии будут соединяться. После этого потребуется ролик отшлифовать. Чтобы добавить прочности в изделие, необходимо закрепить его пластинами из металла.
Чтобы добиться наибольшего радиуса, нужно использовать трубогиб прокатный. Его конструкцию тоже несложно воссоздать. Создавая его нужно ориентироваться на материал труб, которые будут поддаваться деформации.
В случае если изделие предполагает работу с трубами, имеющими определенную гибкость, тогда его поверхностную часть необходимо делать из древесины. Это достаточно удобно, поскольку, когда детали из дерева придут в негодность, заменить их не составит большого труда.
При неэффективности деталей из дерева, их в любой момент можно будет заменить на детали из металла.
Итак, прокатный трубогиб в большинстве своих частей сделан из дерева. Ролики могут изготавливаться как из дерева, так и из полиуретана.
Подшипники могут выступать в роли роликов. Но в таком случае изделие необходимо плотно закрепить.
Расстояние между роликовыми деталями является определяющей свойств трубогиба. Чем оно больше, тем сил на изгиб будет затрачено меньше. Но особенностью является то, что большой участок трубы не подвергается деформации из-за наименьшего радиуса.
На этапе создания проекта трубогиба необходимо продумать вариант наличия роликов с боков в разных положениях. Это придаст универсальность изделию. В боках устанавливаются фиксаторы из стали. Они фиксируют трубу в перпендикулярном положении относительно оси роликов. В обратном случае, спиральный изгиб трубы обеспечен.
С помощью полоски из металла, в которой имеется центральная резьба нужного диаметра, необходимо внизу затянуть ролик. При плавном затягивании, труба проскальзывает в трубогибе. Кроме этого, труба прогоняется при прокатном действии полосы.
Для того чтобы достичь изгибов маленького радиуса нужно будет произвести прогоны в пределах 100.
Скорость прогона должна быть равномерной, это обеспечит отсутствие деформации окружности изгиба. В случае наличия шва на внешней части трубы, нужно понаблюдать, чтобы шов в процессе проката был в одностороннем положении.
Для начала необходимо определиться с чертежом будущего трубогиба. После того как чертеж будет готов, важным этапом является выточка роликов и оправы для подшипников. Ориентируясь на имеющиеся подшипники, сделать выбор тех размеров валов, которые нужны. Звездочки, вообще, необязательный элемент, единственный ролик будет создавать привод. Учитывая рекомендации специалистов, такой вариант может привести к буксировке всего изделия.
Домкрат может выполнять функцию винта. Помните, что основным элементом все же являются валы.
После того как чертеж, после внесения уточнений, приобретет идеальное состояние, можно приступать к выбору материалов. Как вариант можно постараться сделать валы под несколько диаметров труб и для профильной трубы, в том числе.
При выборе материалов лучше не скупиться, а приобрести довольно качественные изделия. Ведь от этого зависит качество всего станка.
После того как процесс нарезки резьбы будет закончен, можно приступать к созданию прорезки отверстий в кольцах. С помощью шпонки будет осуществляться фиксация шестерни. Делая отверстия необходимо не забыть сделать выточки для шпонки. После создания в уплотнительных кольцах отверстий нужно приступить к нарезке резьбы для болтов. Для удобства крепления домкрата, при необходимости, лучше срезать одну из полок.
Затем следует этап процесса сварки. После сбора всего изделия необходимо с помощью сварки закрепить ножки. Помня о важности валов, прикручиваем их. После установки гаек с пружинами, фиксируем для них своеобразную площадь. Учтите, что верхнюю опору необходимо закрепить болтами, на случай дальнейшего изъятия вала.
По аналогии, с помощью сверла закрепляем нижние опорные элементы. После натяжки цепей, нужно придумать своеобразный держатель.
В его качестве может выступить уголок из магнита. Закручивая звезды, нужно не забывать о шпонках. В качестве этих деталей может выступить нарезной гравер. После установки натяжки, нужно сделать ручку, которая будет вращаться. Позаботьтесь о своих руках, установив в ручке трубу, которая будет ей помогать это делать. Приварив несколько болтов, нужно установить домкрат на специальной площади.
Итак, станок готов! Он будет служить довольно долго, при правильном сборе всех деталей должен легко прокручиваться, а трубы гнуть просто замечательно. При желании станку можно придать более привлекательный внешний вид, покрасив его.
Металлические трубы на дачном участке – основа большинства построек. Каркас для теплицы или парника, ограждения и загоны для птиц, основания беседок и навесов – все это изготавливается из круглых или профильных изделий металлопроката.
Каркас для трубогиба
Не секрет, что арочная форма тех же теплиц или навеса над крыльцом снижает дождевую и снеговую нагрузку, а поэтому является очень выгодной.
Но чтобы ее сформировать, необходимо изогнуть трубу.
Операции подвергаются все виды трубопровода: стальные, алюминиевые, металлопластиковые и медные. И не только при строительстве каркаса, но и формирование водопроводных и канализационных систем. Дело в том, что любая механическая стыковка труб является слабым местом системы, и чем их меньше, тем лучше.
Трубы разной толщины и диаметра, конечно, изгибаются по-разному. Определяющим критерием здесь является минимальный радиус изгиба. Это величина справочная и ее всегда можно найти.
При несоблюдении этого ограничения страдает качество изделия: возникшее напряжение на поверхности разрушает трубопровод ничуть не хуже коррозии.
Для придания трубам изогнутой формы используется специальное приспособление – трубогиб. Устройство такое можно найти и в магазине, но в абсолютном большинстве случаев домашние мастера сооружают его своими руками.
Вполне эффективен для работы с изделиями небольшого диаметра.
Трубу вставляют в зазор, как показано на фото, и осторожно сгибают по шаблону.
Более универсальным вариантом приспособления являются закрепленные на куске фанеры металлические крючки: их можно переставлять, создавая шаблон с заданным радиусом.
Здесь в качестве основания используется бетонная плита. Чертеж делать нужды нет.
Радиус подбирается за счет перемещения по диагонали. Своими руками это приспособление можно сделать за несколько часов.На таком трубогибе работают с изделиями до 25 мм диаметром.
В качестве основного рабочего узла используется домкрат.
Поскольку домкрат развивает немалое усилие, то на этом самодельном устройстве можно работать с изделиями крупных размеров. На фото демонстрируется образец.

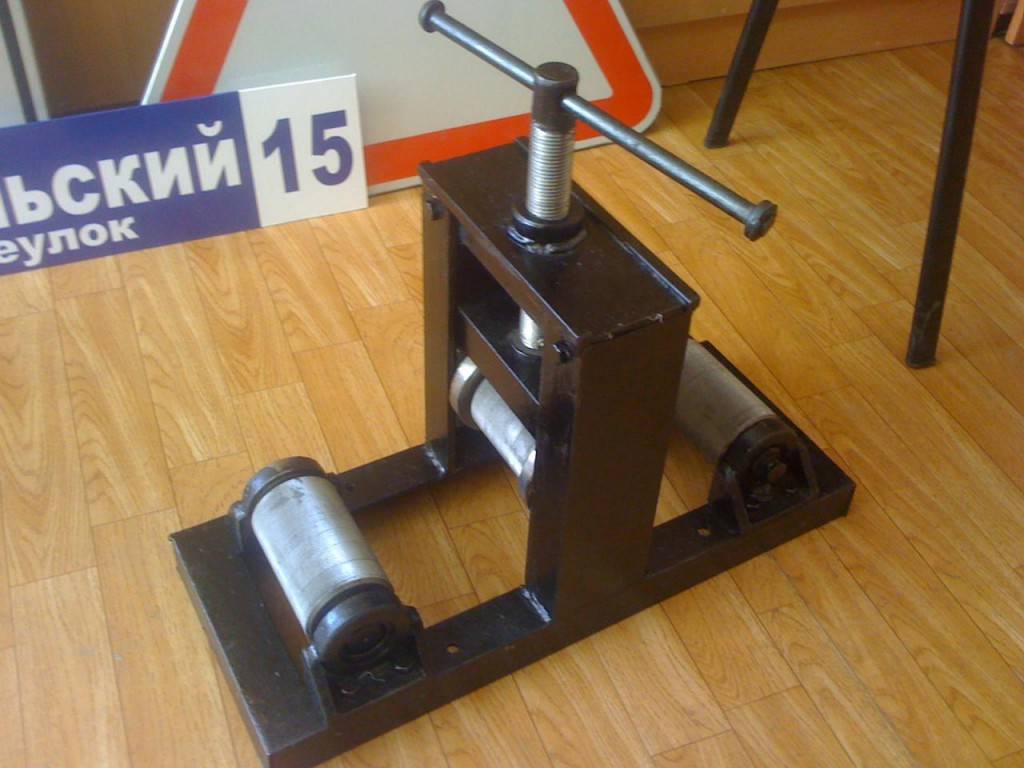

Изготовить его своими руками несколько сложнее, но и точность изгиба у него намного выше. Для выполнения понадобится опыт работы со сварочным аппаратом. Рекомендуется сделать чертеж, так как тут важно соблюсти размеры.
Устройство работает по принципу прокатного стана: отрезок помещается на двигающие ролики, а третий ролик – формующий, оказывая давление, постепенно выгибает трубопровод на нужную величину.
Отрезок помещается в промежуток между роликами, и при вращении рукояти струбцина прижимает изделие к третьему ролику. Труба перемещается на подающих роликах и изгибается нужным образом. Такую операцию повторяют несколько раз, так как первичное усилие невелико. Радиус изгиба ограничен 90 градусами.
Схема устройства такая же, как у роликового, так что чертеж можно использовать тот же самый, но в движение аппарат приводит не ручной привод, а электрический.
Устройство намного эффективнее, но и несколько дороже в изготовлении.
Гибка труб является неотъемлемой частью строительных и трубопроводных систем. В конструкции мостов, лестниц и навесов используются изогнутые трубы, а гибка труб в системе трубопроводов сокращает количество соединений. Трубогибы могут быть ручными, электрическими или гидравлическими, и у каждого типа есть свои плюсы и минусы.
Кроме того, при гибке трубы используются разные методы в зависимости от требования к изгибу и материала трубы. В этой статье описаны типы трубогибов, методы гибки труб и области применения для гибки труб. Пример того, как согнуть трубу, читайте в нашей статье о том, как согнуть медную трубу.
Рисунок 1: Медная труба, согнутая ручным трубогибом.
Существует много типов трубогибов, и выбор лучшего инструмента для гибки зависит от области применения и бюджета. Например, ручной трубогиб почти всегда будет стоить меньше, чем электрический или гидравлический трубогиб.
Однако для массового производства идеально подходят электрические трубогибы, а для гибки труб из более прочных материалов подходят гидравлические трубогибы.
При поиске трубогиба обратите внимание и на инструменты для гибки труб. Разница между трубами и трубами заключается в том, что размер трубы измеряется ее внешним диаметром, а размер трубы измеряется ее внутренним диаметром и толщиной стенки. Таким образом, разница между инструментами для гибки труб и инструментами для гибки труб больше связана с терминологией, чем с функциональностью.
Ручной инструмент для гибки недорог и готов к работе быстро. Есть несколько инструментов для ручной гибки; дополнительную информацию см. в нашей статье о ручном трубогибе.
Следовательно, материал, который можно согнуть, зависит от силы пользователя. Алюминиевые и пластиковые трубы гнуть гораздо легче, чем стальные и чугунные.
Рис. 2: Двойной трубогиб
Достижения в области электроники позволяют выполнять точную и быструю гибку труб. Электронные трубогибы, также известные как трубогибочные машины, могут работать в диапазоне от полуавтоматического до полностью автоматического. Базовые трубогибочные станки позволяют пользователям вводить угол изгиба в пользовательский интерфейс, и станок изгибает трубу под этим точным углом.
Существует несколько типов электрических трубогибочных станков.
Чтобы узнать больше, прочитайте нашу статью об электрических трубогибах. Обычные электрические трубогибочные станки:
Рис. 3: Вальцегибочный станок.
Гидравлические трубогибы работают аналогично ручным храповым трубогибам. Плашка прижимает трубу к двум неподвижным точкам, чтобы добиться изгиба. Эти гибочные станки идеально подходят для гибки более прочных труб, таких как сталь и чугун. Пользователю требуется меньше усилий для гибки прочных труб, потому что гидравлика использует несжимаемую жидкость для увеличения усилия. Узнайте больше о гидравлических трубогибах, прочитав нашу статью на эту тему.
Пользователь нажимает рычаг, чтобы переместить матрицу вперед, а неподвижные точки регулируются для управления изгибом угла. Существует два типа гидравлических трубогибов:
Как правило, этот трубогиб имеет колеса, прикрепленные к одной стороне, что делает его более портативным.Рисунок 4: Вертикальный гидравлический трубогиб с различными матрицами, которые контролируют внутренний радиус изгиба.
Как говорилось выше, каждый тип трубогиба имеет свои плюсы и минусы. В таблице 1 приведены плюсы и минусы каждого типа.
| Тип | Профи | Минусы |
| Руководство |
|
|
| Электрический |
|
|
| Гидравлический |
|
|
В идеале правильный метод гибки труб выбирается на основе характеристик трубы (например, диаметра, толщины стенки и материала).
Однако доступный трубогиб также определяет, какой метод используется, поскольку разные трубогибы используют разные методы.
Трубогибы имеют бесчисленное множество применений. Ниже подробно описаны некоторые из наиболее распространенных областей применения ручных, электрических и гидравлических трубогибов.
Они также используются в аэрокосмической и автомобильной промышленности.Между трубогибами и трубогибами нет существенной разницы. Разница заключается в классификации труб и трубок. Первые измеряются по толщине стенки и внутреннему диаметру, а вторые — по наружному диаметру.
Трубогиб изгибает трубу, что дешевле, чем сварка разных труб или создание других типов точек соединения для изменения направления трубопровода.
К
Ли Валлендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 22.07.22
Рассмотрено
Джонатан Брюэр
Рассмотрено Джонатан Брюэр
Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванных комнат и общем строительстве с двадцатилетним профессиональным опытом.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Кевин Норрис
Прочная и простая в работе медная труба часто используется в домах в качестве водопроводной трубы. Поскольку медь — красивый металл, будь то полированный и блестящий или оставленный для старения до зеленой патины, медная труба часто используется в качестве материала для изготовления из-за ее собственных декоративных качеств.
Хотя медь мягкая, она недостаточно мягкая, чтобы плавно и идеально гнуться сама по себе. Изгиб медной трубы без применения специальных методов или инструментов обычно приводит к разрушению трубы. Вместо непрерывной кривой труба будет изгибаться и складываться в предполагаемой точке изгиба. Для крафта это, как правило, не тот вид, который вам нужен. Для сантехники он препятствует течению воды.
Существует несколько надежных способов сгибания медной трубы. Некоторые методы даже не требуют специальных инструментов. Вместо этого они используют простые материалы, которые, возможно, уже есть у вас дома.
Ниже перечислены четыре наиболее распространенных метода, а также несколько общих советов.
Медь может быть дорогой. Если вы пытаетесь согнуть медь для сантехнического проекта, найм квалифицированного сантехника для гибки труб может быть более рентабельным, чем покупка нескольких труб, если ваши попытки согнуть трубы самостоятельно пойдут наперекосяк.
01 из 03
Трубогибочные пружины вставляются в медную трубу и служат опорой для лучшего распределения усилия. С трубчатыми пружинами возможны изгибы до 180 градусов. Трубчатые пружины поставляются в наборах различных размеров, которые подходят для медных труб диаметром от 1/4 дюйма до 5/8 дюйма.
Чтобы согнуть медную трубу трубчатой пружиной:
Некоторые пружины помещаются в трубу, в то время как другие типы предназначены для установки снаружи.Ель / Кевин Норрис
Ель / Кевин Норрис
Ель / Кевин Норрис
Ель / Кевин Норрис
Ель / Кевин Норрис
Ель / Кевин Норрис
02 из 03
Плотные материалы, упакованные внутри медной трубы, производят эффект, очень похожий на пружины, изгибающие трубу. Они препятствуют тому, чтобы какая-либо отдельная область воспринимала всю изгибающую силу.
Вместо этого сила распределяется по всей длине кривой. Можно использовать мелкий песок и соль.
Чтобы согнуть трубу с помощью песка или соли:
Ель / Кевин Норрис
Ель / Кевин Норрис
Ель / Кевин Норрис
Ель / Кевин Норрис
Ель / Кевин Норрис
Ель / Кевин Норрис
03 из 03
Трубогиб — это небольшой, недорогой, специализированный инструмент, который делает только одну вещь, но делает это очень хорошо.
