Что может быть увлекательнее чем самому сделать радиоуправляемый самолет. Это занятие хорошо подойдет как для любителей, так и для профессионалов. Сегодня мы попытаемся рассказать как своими руками сделать самолет.
Первое, что вам нужно сделать, это приобрести все правильные и нужные детали.
Возможно, самая важная часть всей плоскости RC должна быть рамой. Когда дело доходит до создания самолета RC, выбор правильной рамы — это первое что нужно учесть при устройстве самолета.
В настоящее время одним из наиболее предпочтительных материалов для этой цели является углеродное волокно. Во многих моментах вы увидите, что использовалось углеродное волокно, оно фактически дает лучшую форму в целом.
Единственная проблема, которая приходит с углеродным волокном, это его высокая стоимость. Нет сомнений в том, что стоимость играет важную роль в выборе материалов и деталей для самолета, но если вы готовы потратить немного больше, то углеродное волокно — лучший выбор. Углеродное волокно — отличный выбор, потому что оно обеспечивает легкий вес, но при этом достаточно прочное. Ваш самолет будет хорошо летать и оставаться стабильным в полете, а также сможет пережить небольшие аварии.
Если вы не можете превысить бюджет, есть другие материалы, которые вы можете выбрать для несущей конструкции. Например, некоторые из наиболее часто используемых материалов для создания самолетов: экструдированный пенополистирол. Это легко доступный по стоимости материал.
Депрон является еще одним материалом, который востребован для изготовления модели самолета. Причина, по которой большинство энтузиастов выбирают этот материал, заключается в его способности сочетать гибкость и жесткость, чего нельзя сказать о обычных материалах планера.
Кроме того, эта особенность продукта позволяет самолету поглощать много энергии. Полеты на радиоуправляемом самолете требуют некоторого привыкания, поэтому крайне важно создать такой самолет, который сможет выдержать небольшой удар или аварию.
Одна из вещей, которые вам абсолютно необходимы для создания RC-самолета — это хвост. Для начала, хвост используется, чтобы дать летательному аппарату правильное направление во время полета. Он также отвечает за обеспечение необходимой устойчивости самолета. Хвост придаст вашему самолёту стабильный, управляемый полет.
Большинство хвостов, используемых в современных радиоуправляемых самолетах, поддерживают V-образную форму, в то время как управление высотой имеет более или менее сходную конструкцию. Одна из причин, почему люди склонны выбирать V-образные хвосты, заключается в простом факте, что они создают меньшее сопротивление, и они легче.
Тем не менее, вы также найдете другой тип хвоста на рынке. Эта модель имеет Т-образную форму. Учитывая важность этих частей, было бы неплохо внимательно посмотреть и решить, что для вас будет предпочтительнее использовать.
Наконец, вы должны помнить, что эти хвосты управляются с помощью внешнего контроллера, такого как пульт дистанционного управления и передатчик, поэтому вы должны убедиться, что хвосты работают и синхронизированы с передатчиком. Хвост является очень важной частью вашего самолета, и важно убедиться, что он хорошо спроектирован и соответствует потребностям вашего самолета.
Передатчик и приемник имеют огромное значение для вашего самолета. Итак, если вы хотите правильно летать на самолете, вы должны убедиться, что выбранные вами продукты имеют высочайшее качество. Более того, если вы используете радиопередатчик для этой цели, то обязательно проверьте количество каналов, которые он предлагает. Эти каналы управляют движением в плоскостях вашего самолета.
Обычно известно, что радиопередатчики предоставляют как минимум 2 разных канала. Тем не менее, если вы ищете хороший передатчик, попробуйте найти с 4 каналами, поскольку они, как известно, обеспечивают лучший контроль над самолетом.
Если вы собираетесь создать радиоуправляемы самолет, работающий на топливе, вам понадобится приемник, который питается от отдельных аккумуляторов, поскольку у самолета его нет.
Ситуация немного отличается для самолетов с электрическим приводом. В этом случае, поскольку в устройстве уже есть источник питания от батареи, вы можете просто использовать батареи, которые питают пропеллеры. Это соединение может быть выполнено через схему элиминатора батареи. Делая это, вам не придется приобретать и устанавливать дополнительные батареи для приемника.
Совет: если вы собираетесь летать на нескольких самолетах, вы можете просто приобрести один радиопередатчик и запрограммировать свой приемник на несколько запоминающих устройств. Таким образом, вы можете переключаться с одного самолета на другой, работая на одном контроллере. Это экономит много денег, так как с каждым новым самолетом вы бы просто покупали купили новый.
Независимо от того, какой самолет RC вы пытаетесь построить, вам понадобятся хорошие сервоприводы. Это, пожалуй, самая важная часть самолетов, поскольку они несут единоличную ответственность за надлежащее функционирование устройства. Это на самом деле двигатель, который контролирует и помогает движению рулей, дроссельной заслонки и закрылков, которые необходимы для полета.
Кроме того, что более важно, сервоприводы бывают всех форм и размеров. Это означает, что независимо от того, какого размера ваш радиоуправляемый-самолет, вы всегда найдете сервопривод для вашего устройства. Здесь следует отметить, что крутящий момент, создаваемый сервоприводом, зависит от размера сервопривода, который вы выбираете.
Опять же, вам понадобится разные типы сервоприводов для электрических и бензиновых моделей самолетов, поэтому выбор совместимых элементов является абсолютной необходимостью.
Давайте теперь посмотрим на элемент, который делает возможным его перемещение из точки A в точку B.
Существует множество различных пультов управления. Одной из наиболее важных функций, которые вам нужно искать в вашем контроллере, является количество функций, которые он предлагает. Дополнительные функции дадут вам лучший контроль. Однако, в зависимости от вашего уровня комфорта при управлении самолетом на радиоуправлении, количество функций, которые вы хотите, будет отличаться. Все сводится к тому, какой уровень управления вы ищете от пульта дистанционного управления, и насколько детальным должен быть ваш контроль при управлении.
Кроме того, было бы неплохо проверить совместимость пульта управления с приемником проведя пробный запуск, чтобы определить, совместимы они или нет.
Определяемся с источником питания для устройства, которое вы делаете. Например, если вы хотите построить RC-самолет с электрическим приводом, то он будет работает летать очень тихо в сравнении с бензиновым вариантом. Некоторые считают, что эта функция является большим преимуществом, потому что они могут управлять своим самолетом чтобы не беспокоить своих соседей. Так что, если вы планируете запускать самолет в одном районе, возможно, будет разумным выбрать вариант с электроприводом.
Обычно вы увидите, что RC-самолеты, использующие электричество, меньше по размеру и быстрее. Кроме того, известно, что в этих типах самолетов используются батареи, особенно перезаряжаемые. Для этой цели было бы целесообразно использовать Li-Po аккумуляторы, поскольку они имеют проверенный послужной список в этой области.
Делая радиоуправляемое-устройство, не забудьте выбрать лучшие двигатели. Они необходимы для правильного управления вашим самолетом, поэтому выбрать качественный двигатель правильная идея. Некоторые из наиболее распространенных силовых установок, используемых самолетами на радиоуправлении, включают электродвигатели, двигатели внутреннего сгорания и тому подобное.
Здесь вы должны быть абсолютно осторожны с весом и стоимостью и характеристиками мотора которые бывают коллекторными и бесколлекторными.
Читайте: Как правильно подобрать двигатель

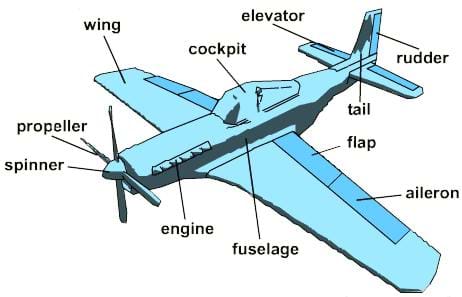

Теперь, когда мы знаем некоторые ключевые компоненты нашего самолета, и прежде чем мы начнем строить нашу модель радиоуправляемого самолета, давайте рассмотрим некоторые основные шаги, которые необходимо выполнить.
Прежде чем вы начнете строить самолет RC, важно спроектировать его. Создание эффективной модели самолета включает в себя указание всех различных размеров и важных деталей. Это поможет вам точно знать, что вы будете делать и как. Но чтобы спроектировать модель, сначала нужно рассмотреть несколько шагов.
Имейте в виду: общий вес устройства должен примерно в 2-4 раза превышать вес всей электроники вместе взятой. Например, если вес электроники (двигатели, аккумуляторы, сервоприводы и приемник составляет около 900 граммов, общий вес устройства должен составлять 900 x 3 = 2700 граммов.
Совет — сначала рассмотрите ваш самолет как планер. Это полезно, потому что после того, как он построен, самолет обычно тяжелее, чем он был на самом деле измерен. Попробуйте запустить его как планер. Самолет должен не упасть камнем не землю.
Теперь, когда вам, наконец, удалось собрать все воедино, пришло время взять ваше устройство для небольшого тестирования. Вот несколько тестов для испытания самолета:
Проектирование и сборка может быть захватывающим действием почти для любого. Несмотря на то, что всегда есть возможность купить готовый RC-самолет или комплект для сборки, мы думаем, что вы получите максимальное удовлетворение, построив самолет с нуля. Хотя это сложный и очень специфический процесс, для тех, кто его делает, конечный результат будет более чем оправданным.
Мы надеемся, что вы сочли это руководство полезным, и надеемся, что вы сможете почувствовать удовлетворение, которое можно почувствовать только при первом запуске того, что вы построили самостоятельно!
На создание своего первого самолета меня толкнуло банальное безденежье и желание научиться летать. Так как подаренный мне моей девушкой китайский самолет ремонтировался нескончаемое количество раз и, в конце концов, пришел в неремонтоспособное состояние, а на покупку нового не хватало средств, то было принято решение построить собственный. Тем более что на форуме магазина modelsworld.ru, мне советовали поступить именно так. Изначально попытался скопировать фюзеляж своего китайского самолета, но постройка самолета требует хоть каких нибудь начальных знаний. Поэтому лучше иметь под рукой уже написанное более опытным конструктором пособие. А, тут еще ползая по Интернету в поисках подходящего самолета, наткнулся на статью «ParkFlyer 2 или наш ответ Piper’у и Cessn’е» автора Евгения Рыбкина (ссылка). Очень удачный для меня вариант: высокоплан, а значит более легкий и предсказуемый в управлении; радует и то, что самолет отечественный, так как в этом классе наши самолеты практически не представлены.
Прочитал статью, и хотя там несколько иной способ изготовления, решил строить именно по этому руководству. Правда, если сравнить оба варианта, то общее будет только название самолета — все-таки описание Евгения Рыбкина больше подходит для тех, у кого уже есть опыт постройки моделей и есть наличие необходимых материалов и инструментов. В некотором роде, мой пример выглядит, как «постройка самолета в не благоприятных условиях». Поэтому и внешне модели отличаются (Самолет Як-12 Евгения Рыбкина — слева, Мой вариант самолета Як-12 — справа):
Постройка моего самолета велась скорее интуитивно, чем по науке: не были произведены ни какие расчеты, не подобран двигатель, а воткнуто то, что было в наличии. Сказывается удаленность города, в котором я живу — до единственного известного мне магазина моделей более 100 км, а в наших строительных магазинах целая проблема купить нормальную потолочку и хороший клей. Поэтому процесс постройки постоянно тормозился отсутствием необходимых материалов и деталей. В итоге, что-то было снято с разбитого китайского самолета, что-то (а это большая часть) было изобретено из подручного материала.
Так как это мой первый самостоятельно построенный самолет, то не обошлось и без ошибок. Поэтому в процессе создания самолета приходилось искать разные варианты решения задач, то и некоторые исправления и модернизации проявлялись в процессе. Поэтому есть смысл дочитать статью до конца, дабы не повторять моих ошибок.
Хотелось бы добавить, что данную статью не стоит воспринимать, как руководство к действию или инструкцию по постройке самолета, как я, к примеру, воспринял статью Е. Рыбкина. В ней всего лишь описывается процесс изготовления новичком, в области самолетостроения, паркфлайера, практически из подручных средств. Но, если Вы строите свой первый самолет, и у Вас нет возможности разжиться фирменными деталями, то, надеюсь, некоторые моменты Вам пригодятся. В общем, дерзайте, и все у Вас получится!
На данный самолет у меня ушло в принципе не так уж и много материала. Учитывая, что некоторые узлы и детали переделывал по нескольку раз, пытаясь добиться более точного соответствия, количество истраченного материалы минимально. Больше всего потратил времени, так как из-за работы мог заниматься самолетом только по вечерам.
В статье Е. Рыбкина описывается изготовление самолета из пенопласта ПС-60. Там для его резки используется специальный станок, где роль ножа играет нагретая нихромовая (возможно я ошибаюсь в названии) проволока. Из-за отсутствия данного приспособления, я решил изготовить модель полностью из потолочки. Более доступного материала на тот момент у меня не было. Я использовал потолочку разных производителей, разных расцветок, но одинаковых параметров: 500*500 мм, одинаковой плотности, толщиной в 3 мм и обязательно должна выглядеть, как «коробка от «Доширака»». На самолет у меня ушло девять листов. Покупая в магазине потолочку, прикупите бутылочку клея для потолочной плитки. Я использовал клей «Мастер». Как выяснилось позже, это аналог широко известного клея «Титан». В общем, спросите у продавца, он Вам подскажет.
Затем идем в канцелярский магазин и покупаем там линейки деревянные 30 см и 50 см. Линейки длиной 30 см я использовал, как нервюры в крыле и для жесткости фюзеляжа. Как показала практика, для жесткости фюзеляжа лучше использовать 50 см линейку — они более толстые. Там же, я прикупил цветной скотч для обтяжки модели. Из-за ограниченного ассортимента пришлось взять белый, синий и оранжевый цвета. Для имитации стекол искал черный скотч, но не нашел. Зато в нашем канцелярском магазине продаются вязальные спицы. Взял четыре штуки по 2 мм и две по 3 мм. В принципе можно обойтись и без 3 мм спиц — я их использовал в качестве распорки между крылом и фюзеляжем, но спицы довольно тяжелые, после нескольких лихих виражей выпадали, и пришлось их заменить на пластиковые трубочки. Если у Вас нет готовой мотораммы, как в моем случае, то еще понадобится лист фанеры толщиной 3мм и размером примерно 200*200 мм.
Инструменты, которыми я пользовался: канцелярский нож, со сменным лезвием, ножницы, гелиевая ручка, шило и крестовая отвертка диаметром 3 мм, набор булавок и, конечно же, линейки.
В статье Е. Рыбкина приводится очень много расчетов. И, исходя из этих расчетов, подбираются мотоустановка и прочая электронная начинка. Это правильный подход при создании серьезного самолета. Возможно, при следующей постройке, я воспользуюсь этим способом. В тот же момент, я исходил из того, что было у меня в наличии. А было у меня следующее: аппаратура Futaba 6EXA с приемником, два китайских мотора, с тыловым и фронтальным креплением, регулятор на 30А, две сервы весом 8 г. и усилием 1.3 кг, кабанчики, снятые с китайского самолета, два пропеллера размерами 10*7 и 8*4 с коком и китайская батарея на 8.4 вольта и емкостью 650mAh.

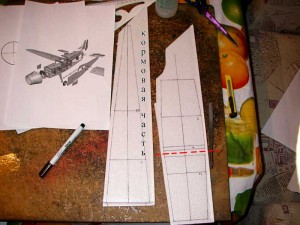

Чертежи я скачал там же, в статье Е. Рыбкина и распечатал листы на принтере.
Склеивание происходит очень просто — на листах есть метки, которые достаточно совместить, что бы получить правильные, без смещения линии. Для переноса изображения на потолочку можно использовать два способа. Первый заключается в фиксировании листа на потолочке булавками и в прокалывание по контуру тонким шилом. Затем, для наглядности можно соединить полученные на потолочке отверстия карандашом, а можно просто прорезать острым ножом. На прямых участках достаточно делать несколько проколов, а на кривых чем чаще будут проколы, тем точнее будет перенос. Второй способ годится, если чертеж распечатан на струйном принтере. Для переноса слегка увлажняем плитку, прикладываем чертеж и на ровной поверхности проглаживаем теплым утюгом. Изображение должно остаться на пенопласте. Главное не переборщить с температурой и не расплавить потолочку.
При размещение чертежа, стоит помнить, что потолочная плитка имеет разную прочность на изгиб. Это легко проверить, изгибая лист в разные стороны. Это относится к крылу, так как у меня половинки левого и правого бортов были размещены по диагонали, от одного угла, к другому. Это позволило избежать склеивания фюзеляжа из нескольких листов потолочки.
Хотелось бы обратить внимание, на то, что верх и низ самолета даны половинками, и они разных размеров. Для правильного обвода линий надо отчертить сначала одну половинку, а потом сделать ее зеркальное отражение. Верхнюю часть я разделил на два отрезка — передний идет от носа машины, до передней кромки крыла; задний от конца до задней кромки.
Профили крыла, а также внутренние шпангоуты на чертеже оказались меньше, чем нам надо. Поэтому придется изготавливать их самим.
После того, как вырезаны днище и боковины фюзеляжа, размечаем на них, где будут находиться шпангоуты. Что бы особо не мудрить, я почти все расположения шпангоутов перенес с чертежа.
За исключением «А» и «Б». Эти два шпангоута я решил использовать в качестве моторамы. Так как моторов у меня было два и с разными креплениями, то мотораму решено было сделать универсальную для моторов с передним и задним креплениями, сократив расстояние между шпангоутами так, что бы помещались оба мотора. В последствии такая компоновка очень пригодилась — изначально установленный мотор оказался слишком слаб.

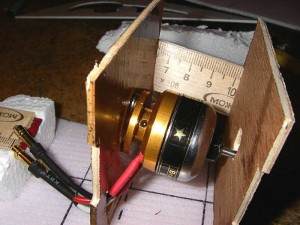

Мотораму изготовил из двух фанерных пластин толщиной 3мм и двух отрезков линейки. Так же для прочности и регулировки наклона пластин внизу у основания добавил два уголка. В шпангоуте «Б» или в задней стенке моторамы не забываем прорезать отверстия для вывода проводов мотора к регулятору. Склейка всей конструкции производилась эпоксидной смолой. Изначально хотел сделать «кривую» раму, что бы потом не заморачиваться с выкосами вниз и вправо. Но на форуме сайта modelsworld.ru меня вовремя отговорили и посоветовали сделать наклоны мотора путем подкладывания шайб под основание. Забегая вперед, скажу, что конструкция получилась очень прочная — после нескольких сильных лобовых ударов о землю лопнула передняя стенка в месте крепления двигателя. Второй вариант, когда сама рама покупная, а основание из пенопласта я рассматривать здесь не буду, так как этот вариант еще не прошел летные испытания. Да и сложного там ничего нет: изготавливается пенопластовое основание, усиленное линейками под уже готовую мотораму.
Так же надо продумать, где и как будет располагаться «начинка»: сервы, аккумуляторный отсек, приемник и регулятор.
Для регулятора я изготовил небольшой подиум из того же упаковочного пенопласта, сделав в нем углубление толщиной чуть большей, чем сам регулятор, куда наклеил две полоски двустороннего скотча. Сделано это было для более комфортной работы с проводами при соединении и для больше безопасности регулятора.
Сразу после подиума, на днище, у меня разместился силовой элемент для шасси, выполненный опять же из линейки. В него будет вкручиваться шасси.

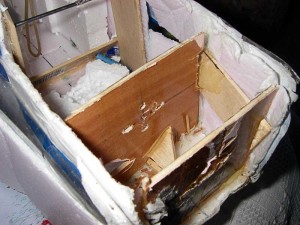

Для аккумуляторного отсека я использовал брусочки упаковочного пенопласта подогнанные по размеру аккумуляторной батареи и линейку в качестве шпангоута «В» (перед вклеиванием, линеку лучше обернуть скотчем пару раз, не то при падении аккумулятор ее сломает). Отсек получился универсальным — в нем удачно размещаются, как и Ni-Cd батарея, так и Li-Po. Причем, там достаточно места, что бы путем перемещения батареи регулировать балансировку. Там же у меня располагался приемник.
Сразу за аккумуляторным отсеком перед шпангоутом «Д» я разместил серво машинки для руля направления и руля высоты. Для них так же был изготовлен подиум из пенопласта, в котором были вырезаны ниши под машинки. На места, в которые будут вкручиваться шурупы крепления, приклеил полоски из линейки.
Затем вклеил шпангоуты «Д» и «Е», предварительно вырезав в них пазы для усилений бортов фюзеляжа. Так же в шпангоуте «Д» были прорезано отверстие под тяги рулей. На фотографии выше отверстие в виде круга, но мне пришлось отказаться от такой формы и сделать его квадратным и срезать верх. То есть получилось наподобие перевернутой буквы «П». Такая конструкция оказалась более практичной.
Планируя самолет, я думал сделать крылья съемными, вставляющимися на спицах с левой и правой стороны соответственно. Но, уже изготовив эту конструкцию, понял ее слабые стороны. Во-первых, пришлось бы продумывать доступ к внутренним отсекам. Во-вторых, при ударе скорей всего места крепления крыльев попросту бы вырвало из фюзеляжа. Поэтому я решил сделать крепление крыльев классическим для подобных моделей — съемным, на резинках.

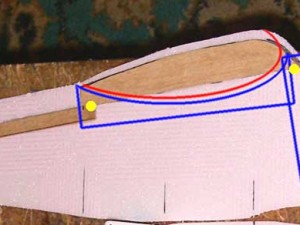

На картинке, приклеенные линейки это то, как делал я изначально. Красным показан последующий вырез под крыло; синим — силовые элементы из линеек; желтым — примерное место отверстий под палочки, на которых будут крепиться резинки. Вырез будет зависеть от формы крыла. Конечно, такой вырез делать лучше сразу, когда есть возможность приложить обе половинки друг к другу, что бы получилось одинаково на обоих бортах. В принципе, я удалял верхнюю часть уже на склеенном и обтянутом фюзеляже — получилось не плохо. Но все равно, склеивание низа и бортов желательно производить после того, как будет изготовлено крыло и вырезаны под него посадочные места в бортах.
Сейчас, уже полетав на готовой модели, пришел к выводу, что задний силовой элемент не обязателен, так как сзади вполне хватает шпангоутов и обтяжки скотчем. Но если Вы переживаете за прочность — можете сделать его.
Так как низ борта имеет не прямую форму, то склейку я производил следующим образом: первым склеил центральную часть, фиксируя положение дна, борта и шпангоутов булавками; после высыхания клея так же приклеил носовую часть; и в заключение приклеил хвостовую часть. Мотораму к бортам я приклеивал с помощью эпоксидной смолы.
После склейки у меня получилось следующее:
В нижней части, перед шпангоутом «В», по обе стороны вклеил на эпоксидку две пластиковые запчасти от спиц, отверстиями наружу. Они идут со спицами и одеты на концах. В эти отверстия будут вставляться подкосы крыла.
В самом углу задней части корпуса, я разместил кусочек пенопласта. В него будет «втыкаться» руль направления. Верхняя часть фюзеляжа состоит из двух половинок: носовой и кормовой. После перехода на строительство самолета с крепежом крыла на резинках, отпала необходимость делать носовую часть с заходом на крыло. На фото показано пунктиром, в каком месте надо сделать обрез.

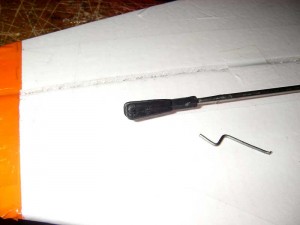

Перед установкой задней верхней части необходимо разместить рулевые машинки и тяги (боудены) внутри фюзеляжа. Так как у меня тяга руля направления выходила в аккурат через заднюю крышку фюзеляжа, то в ней (крышке) пришлось проделать не большое отверстие под боуден. Еще одно отверстие сделал в задней части левого борта под тягу руля высоты.
Обтяжку фюзеляжа производил белым скотчем. Тут не встретил ни каких сложностей. Зато изготовление аппликаций отняло некоторое время.
Для имитации иллюминаторов кабины изготовил шаблоны из картона. Потом просто их прикладывал на синий скотч, обводил и обрезал канцелярским ножом.
Синюю полосу делал из полоски скотча. Скотч наклеил прямо на фюзеляж, разметил, провел по разметке ножом и удалил лишнее. Но это являлось большой ошибкой — обрезать синюю полосу по месту, на фюзеляже. После удара об землю, потолочка лопнула именно в том месте, где проходили надрезы, хоть и пытался при обрезке, как можно меньше касаться пенопласта.
Надписи распечатаны на принтере, обрезаны и наклеены на прозрачный скотч.

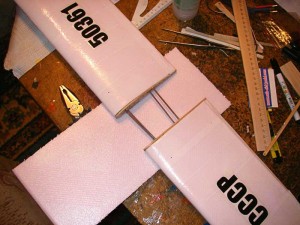

При изготовлении самих рулей, не возникло ни каких сложностей. Проблемы появились при их установке — требовалось добиться ровной установки, что бы при полетах не испытывать проблем.
При изготовлении руля высоты надо учитывать, что перемычка, соединяющая две половинки, довольно мала и требует усиления. Я сразу не обратил внимания на это, за что и был наказан: в полете эту перемычку порвало, не смотря на обтяжку скотчем, и РВ сработал, как элерон. В результате несколько бочек и земля. Усилить можно тонкой полоской линейки приклеенной на клей, а также, немного увеличить сам размер этого участка. Возможны и более практичные варианты усиления, нежели использовал я. Например, угольными трубками. После усиления обтянуть скотчем. И еще один важный момент: после обтяжки не греть! Скотч и так довольно прочно держится, а если начать греть, то стабилизатор скорей всего поведет, как получилось в моем случае. Пришлось изготовить новый. Тоже самое касается и руля направления. Руль высоты выравнивал с помощью подкосов изготовленных из тонких спиц. Проблем при вклеивании в фюзеляж не возникло, поэтому описывать подробно не вижу смысла.
А вот с рулем направления проблемы были — ни как не хотел устанавливаться ровно. Для вклейки в фюзеляж использовал наконечники от тяг, наклеенные на спицы.
Но этого было недостаточно, и пришлось устанавливать подпорки из линеек. В дальнейшем подпорки, как и усиления руля высоты, спрятал под белый скотч, что бы не бросались в глаза.

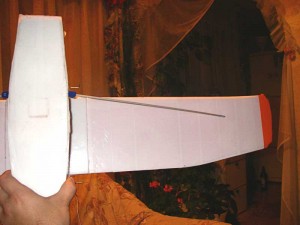

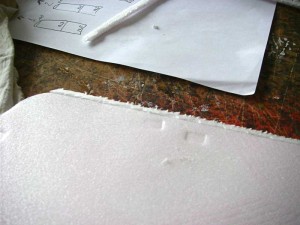

Самой проблемной частью при изготовлении у меня оказалось крыло. Его я переделывал несколько раз, пытаясь добиться одинаковых результатов на обоих крыльях. Все время получались разные. Сказывалось отсутствие опыта.
Важным моментом при размещении чертежа крыла на листе потолочной плитке, будет выбор направления изгиба самой потолочки, о чем уже говорилось выше. При разметке крыла нам надо будет сделать его зеркальное отражение с отступом чуть большим, чем передняя высота нервюры. То есть, обрисовываем одну половину, отступаем нужное расстояние (примерно 20 мм), переворачиваем выкройку крыла и обрисовываем зеркальное отражение. В моем случае отступ был около 15 мм и, все равно, не хватило.

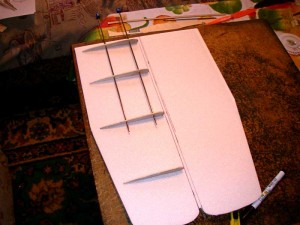

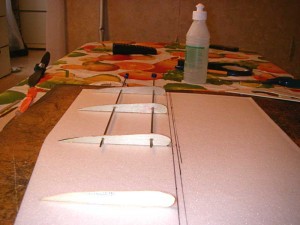

В качестве материала под нервюры использовалась линейка. Изначально я сделал нервюру не правильной формы с острым лобиком, но потом, получив совет на форуме, исправился. Вообще то, желательно сделать профиль, как на чертеже, но размерами подходящими под наше крыло. На крыле получилось четыре нервюры: три на широкой части и одна по середине, между концом широкой части и окончанием крыла.
В первых трех нервюрах, на одинаковом расстоянии, были проделаны по два отверстия под спицы, которые изначально задумывались, как приспособления для крепления крыла к фюзеляжу. Но даже если делать крыло с верхним креплением, я думаю, что спицы можно оставить, так как они придадут крылу жесткости и не дадут сломаться.

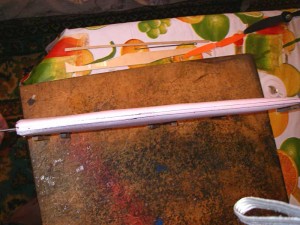

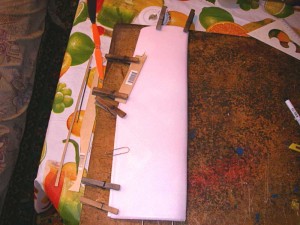

Когда все будет подготовлено, приступаем к сгибу крыла. В Интернете можно найти много способов для сгибания потолочки. Суть везде одна — надо греть. Я нагревал обогревателем. И тут главное не торопиться. Подобрать температуру, при которой и самому не очень горячо, и лист гнется так, как надо. Уже на следующих крыльях я делал так: брал две деревянные 50 см линейки, прикладывал с двух сторон и гнул (давил) линейками, а не руками. Сделано это было для того, что бы не оставались вмятины от пальцев. Фиксировал при склеивании прищепками и даже скрепками. При склеивании, при фиксации, так же лучше использовать ровную подложку в виде линеек.
Я об этом понял, только когда на оставленном сохнуть до утра крыле остались вмятины от прищепок и скрепки.
Так получилось, что у одного крыла, концевая хорда оказалось меньше, чем у другого на 5-7 мм. Замучив несколько листов потолочки, решил сделать проще. Замерил не достающий кусок, вырезал его из отходов и приклеил. После обтяжки скотчем отличия видны не были.
Далее делаем профиль внутренней стенки крыла из линейки. Достаточно просто приложить вертикально крыло к листу бумаги и обвести по контуру, а затем перенести получившийся контур на линейку. На этом профиле у меня вышло два ряда отверстий — первый под выход спиц из крыла, и второй, чуть ниже и чуть в сторону под вход спиц с противоположного крыла. Когда профили будут вырезаны, наклеиваем их на торцы крыла, и, после высыхания клея, вставляем спицы в отверстия. Получается вот так:
Затем вырезаем прямоугольный кусок потолочки, с примерным нахлестом на крыло 30-50 мм. Равномерно расположив заготовку на крыле (как на фотографии), приклеиваем нижнюю часть. После высыхания клея выгибаем по форме крыла. Получившееся крыло примеряем на фюзеляж, размечаем ширину и удаляем не нужные участки ножом.
Была даже идея, таким способом увеличить площадь крыла, но так как самолет полетел, решено было оставить все, как есть.

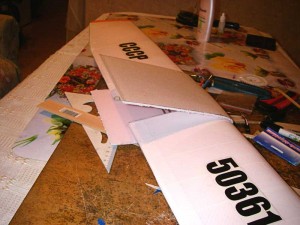

Обтяжку крыла делал скотчем белого цвета с нахлестом в 3-5 мм. Концы крыльев сделал оранжевого цвета. Надписи распечатал на лазерном принтере, обрезал и приклеил на прозрачный скотч. К помощи утюга для разглаживания неровностей прибегать не стал, так как небольшой перебор по температуре грозит деформацией.
В качестве подкосов я использовал толстые спицы. Но то ли ошибся в расчетах, то ли спицы оказались тяжеловатым материалом, в полете, после нескольких маневров, они выпадали даже после приклейки. Пожалуй, есть смысл найти более легкий вариант. Например, как предлагает Е. Рыбкин, можно воспользоваться трубочками от сладкой ваты или подобрать аналог.
Для установки подкосов я использовал трубочки от сока в тетрапакетах, так как с их помощью легко добиться нужного угла установки подкосов. Вклеивал в крыло на эпоксидку.

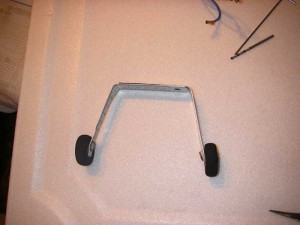

Длительное время не мог изготовить шасси, так как не мог подобрать соответствующий материал. Но в итоге, как всегда, помог магазин канцелярских товаров — алюминиевые линейки, это то, что нам надо. Колеса использовал от китайского самолета, размерностью 5.
Надежнее будет изготовить конструкцию из одной линейки, но я не нашел линейку подходящей длины, поэтому пришлось использовать две по 15 см. Срезал лишнее и загнул по чертежу. Изначально планировал крепить к фюзеляжу путем приклеивания, но первые же испытания (просто кинул на пол) показали, что такая конструкция слишком хлипкая. Пришлось совместить приклеивание и просверлить отверстия под крепежные шурупы.
форма выкройки шасси
Устанавливал шасси после обтяжки. Перед склеиванием использовал метод, описанный у Е. Рыбкина: часть, которую собирался приклеить, обмотал ниткой, виток к витку и затем смазал клеем.
Изначально при изготовлении капота, я хотел последовать примеру, описанному в статье Е. Рыбкина, но после нескольких попыток нашел этот способ сложноватым для меня. В результате, решил сделать капот из полоски потолочки. Вырезал прямоугольник шириной 70мм и длиной примерно в 300мм, приложил к носу самолета и обернул. Низ склеил скотчем. Тут важным моментом является правильный выбор направления изгиба потолочки. В моем случае обошлось без нагревания и прочих способов, к которым прибегают для придания формы потолочки. В качестве лобовины мотора хотел использовать пропеллер от кулера процессора, но пока не нашел подходящего размера. Это помогло бы решить проблему вентиляция моторного отсека. Пока ограничился наклейкой распечатанных на принтере жалюзей с чертежа.

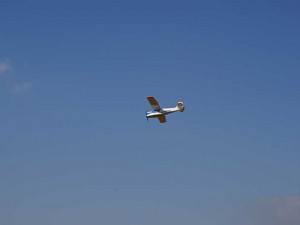

Первые вылеты были без шасси, без капота, с фанерной моторамой и спицами в качестве подкосов. Нетерпение заставило выехать в поле при довольно ощутимом порывистом ветре.
Проверка, центровка. Для груза на нос приклеиваю несколько пятирублевых монет. Пускаю с руки без мотора — полет не далек, но ровный, с небольшим креном. Решаюсь на полет с мотором. Первый вылет — комом. Самолет ни как не хотел лететь — на полном газу плавно опускался в траву. Сказалось использование неизвестного мотора. Поле того, как самолет «сел» рядом с трубой, замаскированной в траве, решил не испытывать судьбу и поехал домой переделывать мотоустановку. Хорошо, что мотораму изначально делал универсальную, поэтому переделка не заняла много времени. Так же решил поставить Li-Po вместо стандартной батареи.

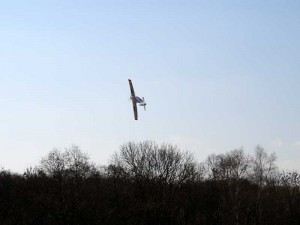

Снова в поле. Ветер еще более усилился, но это не останавливает, хотя мысль «а может обождать?» возникает. Опять проверка и взлет. Теперь другая картина — самолет летит, набирает высоту, делает неуверенные повороты, но все это как-то странно: против ветра нос задран — хвост опущен. По ветру картина наоборот — нос опущен, хвост задран. Не сколько раз, при поворотах был подхвачен порывами. Один раз вывернуть не получилось, и не слабо приложился о землю. Появилась трещина под синей полоской. Но на этом эксперименты не прекращаются — надо ведь выяснить, что с самолетом не так. До выяснялся: во время одного из полетов самолет вдруг сделал две бочки и «мягко» сел в лужу. Подошли, и сразу все стало ясно — сломалась та самая перемычка, соединяющая половинки руля высоты.
Из повреждений того дня: помятый нос, трещина под полоской, оторванная спица-подкос. Немного. Едем домой на ремонт.
Следующее утро выдалось безветренным и решение ехать появилось сразу. Если честно, то переживал очень сильно: после первых полетов казалось, что самолет собран плохо и где-то куча недочетов и просчетов. Проверка на земле и старт. И, о чудо! Самолет летит как надо! Набор высоты, поворот, другой, уменьшаю газ почти до половины, а он все равно летит! Восторгу нет предела! Единственное, что немного портило настроение — при поворотах надо быть очень внимательным с кренами: чуть зазевался и самолет стремительно теряет высоту. Но ловится очень легко, хотя адреналину добавляет. Достаточно руль направления поставить в центр, а руль высоты взять немного на себе, и самолет переходит в горизонтальный полет. Правда, опыта у меня маловато и в итоге я его воткнул в землю. В этот раз повреждения были более значительными: лопнула моторама в местах крепления болтов, еще более помялся нос, сломало линейку, удерживающую батарейку.

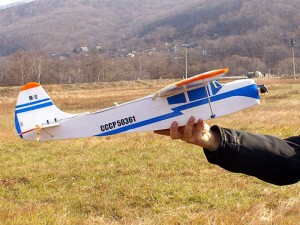

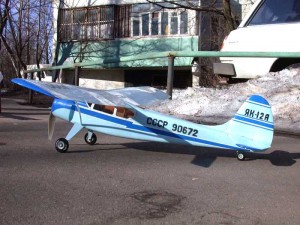

Не смотря на последние повреждения, самолетом очень доволен, хоть он и не тянет на роль тренера, как задумывалось вначале. Это был мой первый самостоятельный шаг в р/у авиацию. При постройке данного самолета, я многое узнал, что не сомненно, мне пригодится при постройке других самолетов.
Хотелось бы еще добавить, что испытания и доводка продолжаются.
Хотелось бы сказать огромное спасибо моей маме, девушке Маше за то, что терпели весь бардак, который я развел дома; Вадику за снабжение деталями и идеями; форумчанам форума forum.modelsworld.ru , в особенности Barbus’у за его советы.
Длина — 685 мм
> размах крыльев — 960 мм
> вес — 500 г
мотор — E-Sky Ek5-0003B 900KV
> регулятор — Rich-ESC — 30A
> серво — E-Sky Ek2-0500 вес 8г. Усилие 1.3 кг
> пропеллер — 10*7
Аппаратура — Futaba 6EXA 40Mhz
Автор — Жуков Евгений Валерьевич. (Terranozavr)
Эксклюзивно для сайта ModelsWorld
Перепечатка и публикация на других ресурсах
возможна с разрешения администрации сайта
и обязательной ссылкой на ресурс.
Контакт [email protected]
