Несмотря на то, что сейчас в каждой квартире и доме есть ванная, каждый человек не прочь попариться в бане или хотя бы иногда сходить в сауну. Ведь баня – это не просто место очищения тела, это место очищения духа.
Правильно подобранные камни для пара дополнительно будут прогревать воздух, что повлияет на быстроту прогрева бани.
Где как не в бане можно хорошо отдохнуть, расслабиться и одновременно оздоровиться. Поэтому каждый человек, у которого есть возможность построить собственную баню, обязательно ею воспользуется.
Строительство бани своими руками предусматривает множество этапов, среди которых одним из главных становится установка печи, ведь именно она является основным элементом любой парной. Хорошая печь – это залог того, что каждое банное помещение будет хорошо отапливаться и в них будет идеальная атмосфера для отдыха и оздоровления.
На сегодняшний день самыми распространенными вариантами печей являются кирпичные, металлические и комбинированные.
Если же говорить конкретно о самодельных печах, то их можно разделить на 5 основных типов:

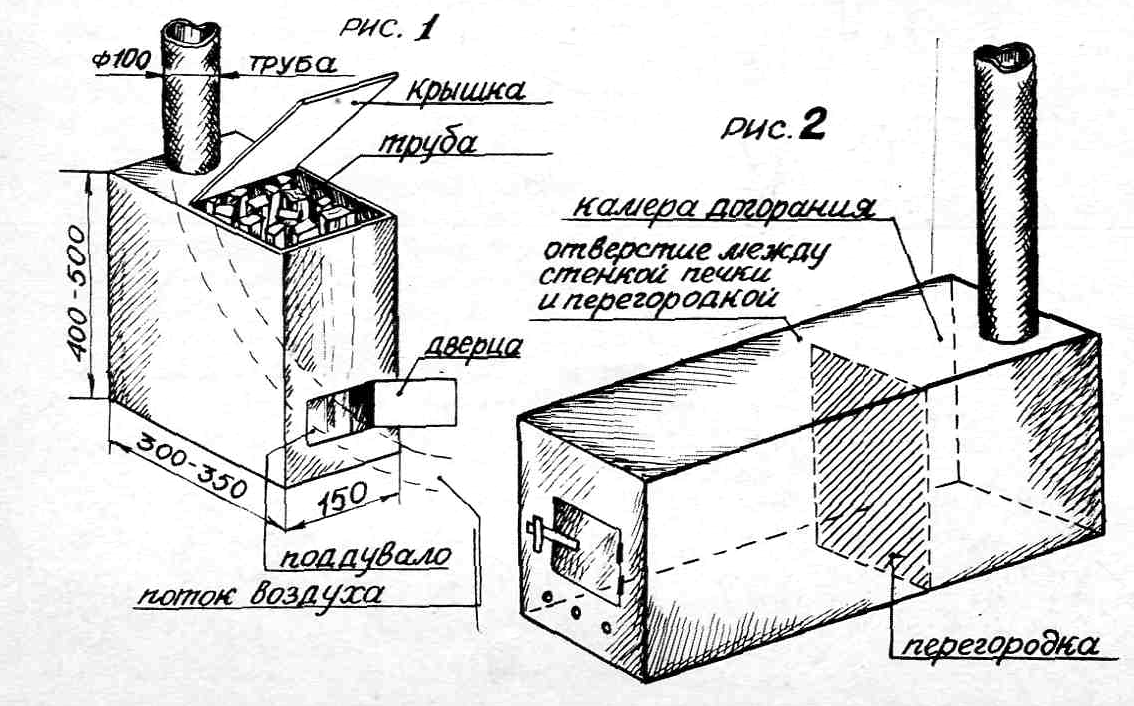

Схема устройства металлической печи для бани.
Несмотря на то, что сейчас в продаже представлен большой выбор современных качественных печей, многие люди все-таки отдают предпочтение самодельным. Во многом это вызвано тем, что тепло камня и запах дерева, создаваемые в таких печах, невозможно ощутить, установив современный аппарат.
А ведь так хочется, чтобы своя баня была максимально похожа на старорусскую парную! Поэтому для многих желание сделать печь для бани своими руками продиктовано не столько финансовой стороной вопроса, сколько собственными предпочтениями.
Итак, данный тип печи можно назвать комбинированным, поскольку используется и кирпич, и металл.
По частям конструкция выглядит так:
Для топки стоит использовать глиняный обожженный (керамический) кирпич размером 250*125*65 мм, а для закладки нужно применить песчано-глино-асбестовый раствор, который обеспечит лучшую сцепку элементов.
Недостатком такой печи является то, что она очень долго нагревается, однако это компенсируется превосходной тепловой инерцией, которая выражается в том, что печь в течение долгого времени не будет остывать. Хороший тепловой эффект от такой печи позволит даже в лютый мороз чувствовать себя в бане тепло, уютно и комфортно.
Решая сделать печь для бани своими руками, стоит уделить серьезное внимание выбору места. Идеальным вариантом является расположение печи в моечной так, чтобы одна дверца была в моечной, а вторая открывалась в парилке.
Первую стоит сделать небольшую, а вторую побольше – распашную и двустворчатую.
Поддувало печки делается в 2 раза меньше топки, но этого вполне хватает для обеспечения качественной тяги как в холодное, так и в жаркое время года. Поддувало и топку нужно оборудовать качественными дверками с рамками промышленного производства.
На заднюю часть печки нужно уложить стальной лист, который будет служить перекрытием дна каменки и топки. В центре листа следует вырезать отверстие диаметром 15 см, через которое будут выходить дым и газообразные продукты сгорания.
Вернуться к оглавлению
Схема устройства печи из металлической бочки.
Торцом к перекрывающему листу над отверстием устанавливается пустотелый цилиндр диаметром 30 см и высотой 75 см. Это так называемый дожигатель, в который закладываются чушки и специальные стальные детали так, чтобы они не могли провалиться в отверстие.
Данный наполнитель выполняет 3 основные функции:
Сверху дожигатель накрывается стальным листом.
Порожек и притолоки: делаем отверстия для пара.
Со стороны стенки у каменки остается 2 части: порожек (нижняя) и притолока (верхняя). Обе они выполняют немаловажную роль. Основная функция порожка заключается в задержании камней в духовом шкафу.
Однако также в нем просверливается множество отверстий диаметром в 1 дюйм, через которые поступает холодный воздух, когда дверцы парной закрыты, а дверцы моечной открыты. Что же касается горячего пара, то он создается дедовским способом – надо плеснуть воду на раскаленные камни.
Когда нагретый воздух поднимается вверх от камней, от стенок он нагревается еще больше, а затем через маленькую дверцу попадает в моечное отделение. Таким образом, притолока способствует образованию «перегретого» пара.
Вернуться к оглавлению
Схема устройства дымохода.
По оси дожигателя вырезается специальное отверстие, над которым приваривается патрубок с внутренним диаметром чуть больше, чем у наружной трубы. В него вставляется дымовая труба высотой 1,3 м, которая выводится наружу через крышу.
Зазор между патрубком и трубой закладывается раствором. Далее следует сделать специальный колпак, который будет прикрывать трубу от осадков. В результате получается небольшая печь, которая способна очень хорошо натопить баню.
Разумеется, если вы решили сделать печь для бани своими руками, надо предусмотреть и подключение бака, ведь не будете же вы мыться холодной водой. Стоит приобрести хороший бак емкостью примерно 100 л и установить его на свободном пространстве в моечной.
Вернуться к оглавлению
Сделанная своими руками печь для бани с 2-мя дверцами очень удобна, поскольку в таком случае можно прогревать баню на разных режимах.
Режимов топки существует 2:
При этом существует 4 режима прогрева:
Возможность отапливать баню на нескольких режимах делает печку такой конструкции более удобной по сравнению с другими вариантами. Несмотря на кажущуюся сложность осуществления всех этапов строительства, данная печь устанавливается просто и сравнительно быстро.
В любом случае ее можно сделать своими руками без использования каких-то специфических умений и привлечения дорогостоящих специалистов.
http://www.pogreemsya.ru/youtu.be/FZhT0Jh7SJg
Вернуться к оглавлению
Конечно, если хочется как можно скорее начать пользоваться баней, то можно отдать предпочтение металлической печи, которая гораздо легче монтируется и имеет ряд преимуществ. Среди них хочется отметить:
Разумеется, выбор в пользу кирпичной или металлической печи во многом зависит еще и от типа бани. Для русской больше подойдет кирпичная печь, поскольку там циркулирует влажный пар.
А вот для финской бани, в которой используется сухой пар, лучше использовать металлическую печь, так как она хорошо сушит воздух.
Вернуться к оглавлению

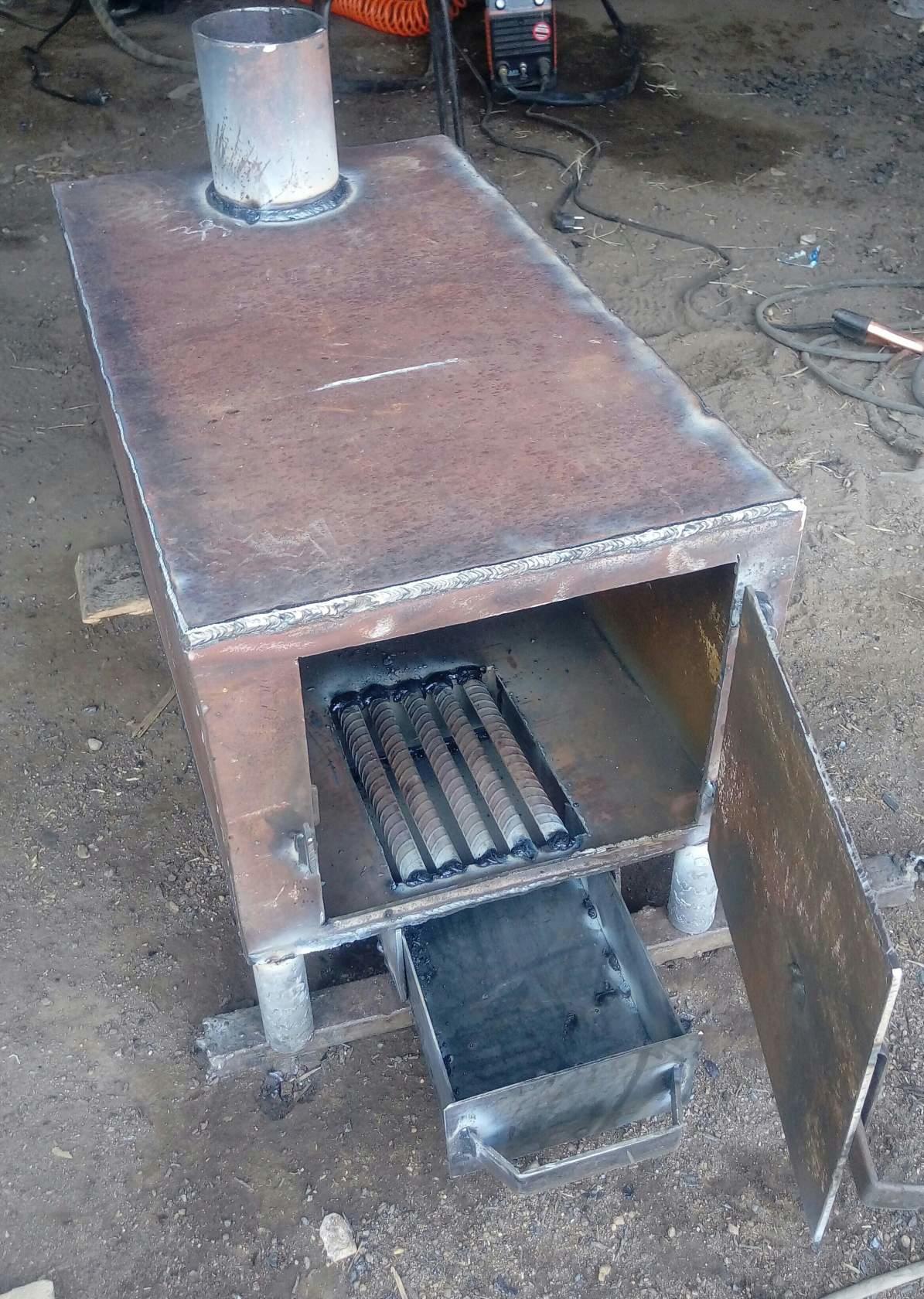

Если вы решили сделать металлическую печь для бани своими руками, то существует очень интересный вариант переоборудования в печь железной бочки.
Схема самодельной печи для бани из металла.
Для этого нужно взять обычную железную бочку и срезать с нее верх и днище. Далее следует установить на кирпичную кладку специальную колосниковую решетку.
Изнутри в бочке до половины выкладываются поставленные на ребро кирпичи, а затем на 2/3 она заполняется камнями. Далее делается дымоход. В принципе, это все — печь готова. Но есть один нюанс.
Неудобством такой печи является то, что приходится использовать крышку. Она играет роль перекрытия, которое не дает газам попадать в помещение. Но, сидя в парилке, все равно захочется «поддать пару», а для этого придется открывать крышку.
Поэтому получается, что в плане цены и монтажа такой вариант является оптимальным, но в эксплуатации его самым удобным не назовешь.
Имея желание сделать печь для бани своими руками, можно рассмотреть множество интересных вариантов. Все они имеют свои преимущества и недостатки.
Что же касается правил установки, то все они похожи и отличаются только конкретными деталями, которые зависят от типа устанавливаемой печи для бани.
http://www.pogreemsya.ru/youtu.be/8juDPttXFAg
В любом случае стоит помнить, что грамотно продуманный подход к делу и четкое следование инструкциям позволят установить в своей бане качественную долговечную печь, создающую идеальную атмосферу для проведения приятных банных процедур. Кроме того, это творение собственных рук всегда будет радовать вас и ваших близких.
Баня без печки, что дерево без гусеницы – вот так можно перефразировать высказывание одного персонажа из известного всем мультика. И ведь действительно, печь – самое главное, практически – сердце каждой бани. Если вы решили построить баню, то вам необходимо будет приобрести печь. Проще, конечно же, купить металлическую буржуйку. Однако дешевле будет сделать печку самостоятельно, чем приобретать промышленный вариант.
Что для этого понадобится, где взять чертежи – на эти и многие другие вопросы мы ответим в нашей статье.
Проще всего смастерить отопитель для бани из трубы или газового баллона. Если изготавливать его своими руками, то выйдет не только экономия бюджета, но и получится идеально подогнать агрегат под размер вашей парной, что с промышленным вариантом может и не случиться.
Минус у круглых печей тоже имеется – это неравномерное прогревание помещения.
При достаточно большом объеме парной это станет заметной проблемой, но при средних объемах одного такого отопителя хватит.
Цилиндрические модели практичнее, чем прямоугольные, а на их изготовление потребуется меньше материала.
Круглые печи не отличаются особым разнообразием или изящным дизайном и могут быть только вертикальными и горизонтальными. Выбор модели целиком зависит от площади парной. В маленьком помещении целесообразнее всего поставить вертикальную модель, а если же площадь позволяет, то тогда лучше установить горизонтальную печь.
Вес металлической печи составляет от 60 до 180 кг, это зависит от величины стенок. В связи с этим цилиндрическую печь горизонтальной модели спокойно располагают в центре помещения парилки на обычном металлическом каркасе. Рассмотрим оба вида подробнее.
Отопитель внешне схож со всеми известной круглой буржуйкой. Отличительные особенности состоят в конструктивных решениях в виде водяного бака и каменки, в которую закладывают каменную фракцию.
Топочный отсек с колосником расположены ступенькой, что позволяет экономить пространство. Но стоит отметить и минусы данных моделей. Топливо в них сгорает быстрей, теплоотдача высокая, но тёплый воздух поднимается вверх и помещение не успевает нагреваться.
К тому же топка расположена в самой парилке, а это значит, что для того чтобы подбросить дров или древесных брикетов в топку, необходимо будет входить в парную, что поспособствует обмену горячего и холодного воздуха в парилке.
Нагреваясь, бока печи отдают тепло в помещении по параллели к железной поверхности, следовательно, большая доля энергии, примерно 90%, направлена по бокам горизонтально. Такое расположение способствует хорошему прогреву стен, но не полу и воздуху вверху помещения.
Печь с горизонтальным размещением почти ничем не отличается от вертикального отопителя. Модель точно так же оборудована каменкой и гидробаком. Топливный отсек у печи большего объёма, дверцы расположены в предбаннике, что, несомненно, является плюсом.
Отсек каменки так же большей площади, быстрее и сильнее нагревает помещение парной. Впрочем, топлива необходимо тоже, соответственно, больше.
Горизонтальный отопитель отлично нагревает все участки бани, кроме тех, которые расположены в непосредственной близости к полу или находятся под топочным отсеком.
При изготовлении круглой железной печи из большой трубы потребуются следующие инструменты:
Помимо этого, нужны будут данные наименования расходного материала:
Возможно даже смастерить отопитель из ненужного газового баллона.
Не рекомендуем приобретать для самоделки трубу, бывшую в употреблении, потому что существует риск того, что она будет из нефтяной промышленности.
Такой прокат не годится для сварки печки, так как её обрабатывали защитными покрытиями, которые при нагревании выделяют токсичные вещества. К тому же эти трубы обладают высоким радиационным фоном.
До начала сборки необходимо определиться с параметрами печи, сделать чертеж. Следующим действием станет создание фундамента, затем можно сварить печь. Важно держать в памяти, что установка отопителя осуществляется на расстоянии не меньше 20 сантиметров от стены. Трубу дымохода необходимо расположить так, чтобы она выступала над коньком кровли не меньше чем на полуметр.
Приведем пример сварки печи с горизонтальным расположением. Процесс включает в себя несколько последовательных этапов.
Вертикальные печи представлены оригинальным конструктивным решением – печь-котел.
Устройство оптимально для маленькой парной, так как корпус оснащен тремя камерами – топкой, каменкой и гидробаком, расположенными друг над другом.
Емкость топливного отсека небольшая, однако его можно увеличить, если совсем убрать или уменьшить емкость водяного бака.
Рассмотрим самые основные моменты, на которых чаще всего ошибаются начинающие печники.
Абсолютно любая печь в бане устанавливается на фундамент. Для его изготовления необходимо:
Колосник выглядит как решетка, основная функция которой – обеспечивать тягу воздуха. Создать его можно двумя способами.
Дымоход в печке может быть выполнен в нескольких вариантах.
Сборка дымохода не представляет особой сложности:
Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.
Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.
Смесь наносится на предварительно подготовленную поверхность печи, затем ее нагревают до 150 градусов, покрывают поверхность едким натром и оставляют на 1 час.
Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.
Многие начинающие мастера совершают ошибки, но приобретая опыт, недочетов становится гораздо меньше. Самыми распространенными ошибками являются следующие.
Самостоятельно сварить круглую печь может даже начинающий сварщик, главное – делать это по чертежам, соблюдая все размеры.
Самодельная печь не только позволит сэкономить бюджет, но и оптимально подойдет под размер бани. Впрочем, такая печь пригодится для многих хозяйственных целей, например, для обогрева мастерской или подогрева воды для сельскохозяйственных животных.
Как сделать банную печь из трубы, смотрите далее.
Покупка любого оборудования требует больших финансовых вложений. Но не все могут себе это позволить. И каждый ищет выход из ситуации по-своему. Кто-то приобретает и не качественную, но дешевую технику, и большинство предпочитает создавать ее с нуля в одиночку.
Один из самых простых вариантов – сделать своими руками печь для бани из трубы. Он отлично сработает, так как полностью герметичный корпус сможет гарантировать человеку практически 100% безопасность. Сделать это несложно. Что для этого потребуется, будет рассмотрено далее в этой статье.
Что такое самодельная печь? Эта труба, разрезанная на две части, одна из которых используется как топка и каменка, а другая под бак для воды.
Такая модель является одним из бюджетных вариантов банного оборудования.
Он прочный, долговечный и может быть изготовлен в кратчайшие сроки. При этом объем сварочных работ будет значительно меньше, чем при сборке аналогичного аппарата, только состоящего из отдельных листов металла.
Какими бы конструктивными особенностями не обладал банный инвентарь, он обязательно будет иметь не только положительные, но и отрицательные качества. Исключением не являются печи из трубы для бани. Конечно, плюсов у такой конструкции довольно много, это:
Но есть у нее и недостатки. К ним относятся:
Если вас не пугают эти особенности конструкции, то можете смело приступать к ее выполнению.
Отопительное оборудование, из чего бы оно ни изготавливалось, имеет основные узлы, присутствующие в каждой модели. К ним относятся: топка, предназначенная для сжигания топлива, дум, выполняющая две функции — сбор золы и создание тяги, сетка или емкость, в которой находятся камни, дымоход, позволяющий выводить отработанные газы в атмосферу и дрожь, на которой лежат дрова.
Основные узлы конструкции, смотрите видео:
Все перечисленные элементы потребуются при изготовлении трубы из трубы. Определившись с ними, можно переходить непосредственно к процессу создания.
Перед тем, как приступить к сборке, необходимо выделить место под печь из трубы в бане. Он должен соответствовать требованиям пожарной безопасности и зависит от материалов поверхностей, которые будут окружать конструкцию. Одним из вариантов защиты деревянных стен может стать экран из кирпича, изготовленный с использованием глиняного раствора.
И только после всех подготовительных работ приступают непосредственно к установке оборудования для бани. Он состоит из нескольких этапов.
Во-первых, это выбор трубы. Он должен быть не менее 1,5 м в длину, диаметром 0,5 м. Что касается толщины стены, то ее стоит выбирать в пределах 1 см, что позволит избежать длительного прогревания помещения.
Труба разрезается на части по 0,9 и 0,6 м. Большой используется для печи и обогревателя, а меньший для воды. А затем перейти к изготовлению самой печи. Для этого в нижней части большего сегмента необходимо вырезать отверстие 18х5 или 20х6 см. Это будет играть роль путать. Над ним приваривается круглая пластина.
Тогда в путанице есть сорт печи. Для его фиксации в углах приваривают 4 специальных уголка.
На следующем этапе в трубу врезается труба, которая закроет дверь. В качестве последнего используется металлический лист 25х30 см. Он навешивается на петлю, приваренную к трубе, и закрывается на защелку.
Сверху над топкой врезаны трубы, которые будут выполнять функции обогревателя. При этом его размещают таким образом, чтобы от его вершины до дна емкости оставалось около 10 см. При этом задняя часть трубы заваривается наглухо, а дверь выполняется спереди.
В полученный камень укладываются булыжники, выпадение которых поможет предотвратить приваренный металлический стержень.
После выполнения нагревателя в верхней части трубы закрепите муфту. Более того, она сварена таким образом, чтобы часть корпуса можно было использовать для крепления бака.
Следующим шагом становится оборудование дымохода. Для этого к баку крепится колесо водяного бака, в котором имеется дымоходное отверстие. При этом его нижняя часть плотно фиксируется на днище.
Верхняя часть резервуара закрыта стальным полукольцом, через который также проходит дымоход. Но чтобы можно было свободно заливать воду, третья часть бака должна оставаться открытой.
И последним этапом будет установка на дымоход стальной платформы.
Он находится в 30 см от бака.
Монтаж оборудования для бани не завершен после его сборки. Далее следует не менее важный этап – установка. Она должна быть выполнена таким образом, чтобы тепловая дверь располагалась, как в парилке, так и в предтрибаде.
Если вас больше устраивает второй вариант, то установку печи следует совместить с обстановкой стены. Или, если он уже есть, то сделать отверстие соответствующих размеров и совместить топку с предбанкером с металлической втулкой.
В случае установки топки в парилке необходимо учитывать следующие моменты:
Соблюдение всех перечисленных требований позволит избежать возникновения пожара и сделает эксплуатацию банной печи из трубы полностью безопасной.
Несмотря на простоту конструкции, оборудование для бани может быть отработано медленно при неправильном монтаже. Чтобы этого избежать, нужно учитывать следующие нюансы в работе. Первый – сварку должен выполнять только профессионал.
Второе — надо контролировать тягу печи. Если она слишком сильная, то следует сделать защелку в дымоходе для регулировки.
Третий комплект оборудования со специальным башмаком (горизонтальный лоток, камвольный в верхней части трубы), позволит избежать возгорания копоти.
Только учтите все эти аспекты, можно будет без опасений эксплуатировать в бане собранную самостоятельно печь.
А если еще добавить некоторые элементы дизайна, то можно гордиться не только хорошими техническими характеристиками своего дизайна, но и эстетичным внешним видом.
О том, что печь для бани – важнейшая составляющая, знают все. Сегодня рынок насыщен различными моделями такого оборудования.
Можно купить и готовую конструкцию, но если у вас есть все необходимое для сборки печи из трубы, то это сэкономит деньги. Самодельное оборудование не хуже промышленного, но по стоимости будет дешевле. Так что дерзайте и все получится.
Баня на своем участке – общая мечта многих дачников, но на пути ее воплощения возникает множество проблем. Одной из них может оказаться основная составляющая бани – печь. Суть проблемы в том, что покупка или кладка банной печи стоит круглой суммы, которая не всем под силу, но у этой проблемы есть достаточно простое решение – печь для бани из трубы. В этой статье мы подробно расскажем, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.
В первую очередь необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она проста в установке, обслуживании и эксплуатации, но плюсом печи, сделанной своими руками, является низкая стоимость.
Также стоит помнить об отрицательных качествах такой печи: плохая теплоемкость, а также низкий уровень пожарной безопасности. Минусы существенные, но не спешите отказываться от такой печи, ведь все они легко устраняются, например риск возгорания сводится к минимуму кирпичного или металлического экрана, гасящего ИК-лучи, излучающие печь .
Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкций будет две, ведь печь из трубы можно строить вертикально и горизонтально, что крайне важно для некоторых бань.
Перед изготовлением печи из трубы необходимо подумать о выборе необходимого инструмента и комплектующих печи. Подготовьте следующее:
Необходимая подготовка Материал, Собрать печь для бани из трубы можно своими руками, следуя нашей подробной инструкции:
В центре круга необходимо вырезать квадрат, а на его месте сделать решетку из прутка арматуры. Полученный круг приваривается над нижней дверью.
Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для нее немного отличаются:
Горизонтальные печи из трубы для бани делаются немного сложнее, однако при такой конструкции вы сами можете решить, где расположить бак с водой. Чаще бак устанавливают на топке или за ней.
Если вы решили построить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:
На переднем торце присутствовали двери и топки, которые мы подробно описали при изготовлении вертикальной трубы. Как видите, печь для бани своими руками из трубы делается довольно просто, но также не стоит забывать и о дополнительных приспособлениях, которые сделают работу печи безопасной.
В случае когда возникает необходимость соорудить топку для пара, есть возможность пойти по простому пути за счет использования металлической трубы и инструмента в виде сварочного аппарата А Болгарки. Это потребует минимум времени для достижения желаемого результата – обустройства печи для бани. Изготовление не предполагает установку ограждений, а его возможности в плане обогрева помещения определяются 20 м 3 . Что касается конструкции предлагаемого устройства, то оно может быть как горизонтальным, так и вертикальным.
Для продолжения процесса обустройства печи для бани потребуются следующие заготовки:
Целью применения листового проката является резка двух кругов, диаметр которых должен соответствовать размеру используемой трубы. К концам трубы привариваются круги, но за одним исключением.
Один круг остается сплошным, а друг в друге прорезается отверстие 150 мм. В результате вся заготовка становится топкой с дном, а та, что с отверстием, — с отступлением на дымоход.
Далее необходимо позаботиться об изготовлении дверей. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. В нем должны быть установлены петли, а также – запорные, дополненные регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого используется труба 76 мм. В качестве демпфера предполагается использовать металлический круг толщиной 2 мм, приваренный к проволоке 5 мм.
Завершающим этапом процесса изготовления печи является устройство противопожарного ограждения. Делается это привариванием металлического цилиндра, диаметр которого должен быть немного больше по сравнению с размерами топки. Оптимально, если этот цилиндр будет одеваться с небольшим усилием.
Описанные выше мероприятия отличаются простотой, но при отсутствии соответствующего опыта их выполнение может вызвать трудности.
Поэтому желательно сначала осмотреть стыковку печи и просмотреть фотографии уже собранного устройства, чтобы составить правильное представление о том, как должен выглядеть тепловой агрегат в сборе.
Следует использовать стальной лист толщиной 10 мм, который необходим для вырезания 3-х кругов диаметром 610 мм. В одном круге отверстие для дымохода (120 мм), а в другом – отверстие прямоугольной формы для зольника.
Дно печи приварено на высоте 150 мм. Готовое изделие из чугуна используется в качестве решетки.
На этом этапе подготавливаются отверстия, необходимые для установки соответствующих дверей. Дверь каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – удобство использования, поэтому конкретные размеры дверей произвольны.
Бок вареный для двери с применением листа с учетом прохода через стену.
Дно печи оборудовано металлическими рейками из 10-миллиметровой стали, которые необходимо установить с шагом 50 мм по периметру. Затем приваривают днище с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи.
Поэтому только надежно проваренное дно способно обеспечить требуемую прочность печи в целом.
Сборка стальной рамы завершена, теперь требуется установка на место. После этого приступают к футеровке, чтобы создать условия для снижения теплопотерь. Для этого используется шамотный кирпич (250х125х40). При подгонке кирпича требуется его нумерация.
Выложено дно печи, что в основном обеспечивается применением 11 кирпичей. Улучшенный рез болгаркой, а склеивание кирпичей выполняется с помощью специального раствора.
Через футеровку устанавливается топка, которая предполагает использование 16 целых кирпичей и 16 половинок. В результате высота корпуса составляет 375 мм.
На полученной полке заготовки из чугуна, имеющие сечение 50 на 50 мм, относительно расстояния между ними — около 4 см.
Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размерам под чугунные прутья.
Это исключает контакт стальной части топки с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового узла. Хотя, если есть желание, это можно сделать плитами, оставив отверстие для установки дымохода.
Сварка верхней крышки, навешивание дверей, установка дымохода и покраска топки, что должно производиться исключительно термостойкой краской, способной выдерживать нагрев до 1200°С.
Следующие этапы печи позволяют собрать устройство, которое легче кирпичного варианта аналогичного теплового агрегата, но значительно надежнее. Для получения легкого пара температуру каменки доводят до 900°С. При этом печь выдерживают от 3 до 5 часов. Чтобы начать париться, сначала нужно дождаться завершения процесса горения дров, а затем уже сжигать угли.
Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/
Рассмотрим печь с горизонтальным основанием.
Здесь каменка установлена снаружи, а бак подвешен. К положительным моментам предлагаемой печи относятся ее компактные размеры и приличная глубина топки, что гарантирует возможность быстрого прогрева бани.
В процесс предусмотренных работ входит:
Печь должна быть установлена таким образом, чтобы шов находился под решеткой. Это позволит избежать слишком высокой тепловой нагрузки на стык в виде шва.
Верхняя строка этого листа — ограничитель отопителя.Установить дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для тушения огня и качественного сгорания топлива.
Последний этап работ по обустройству горизонтальной печи заключается в обработке ее корпуса: шлифовке, удалении ржавчины и окалины в результате сварки.
После этого печь следует покрасить термостойкой краской и хорошо выступить, чтобы краска запеклась.
Печь изготовлена из трубы диаметром 530 мм толщиной 8мм и листового металла 8мм.
Масса топки-234кг
Масса камней 141кг.
Максимальный объем пергаментной комнаты 22 м.куб. м.
Диаметр дымохода 133мм.
Работа предлагаемого варианта печи позволяет отапливать 3 изолированных друг от друга изолированных помещения. Под этими помещениями следует понимать предбанник, парилку и парилку.
Оснащение такой печи может включать выносной по отношению к каменке пучок, создающий условия для повышения температуры камней, а также выполняющий функцию искрообразования. Работа отбойника возможна в 2-х положениях: вытяжка и искра. Если положение вытяжки выбрано, то это способствует увеличению тяги в ситуации, когда дымоход не прогревается. В результате работа топки становится более эффективной, а в выходе дымохода уменьшается искрение.
Конструкция печи отличается простотой, что не сказывается отрицательно на ее надежности. В печь входит весь необходимый набор элементов:
Топка топочная изготовлена из металлической трубы диаметром 530 мм с толщиной стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного кокса и возможность регулировать процесс горения дров.
Для окрашивания используется термостойкая эмаль, которая после первого протоода кристаллизуется, что приводит к появлению защитных свойств этого вещества.
Содержание ✓
Главное в бане это печь, спорить тут особо не о чем, потому что с хорошей печкой так или иначе можно застрять даже в избе.
Если вам не подходят для построенной собственной бани магазинные печи (а они априори не подходят большинству ценителей и ценителей парилки), то вам придется делать каменку самостоятельно.
Я представил себе свою печь (фото 1,2) из черного листового металла, соединенного электросваркой в единую конструкцию, имеющую открытую печь и водяную рубашку.
Собственно, появление водяной рубашки в традиционной банной печи связано с тем, что люди стали предпочитать нежиться в сауне, а мыться под душем. Такие «нерусские» повадки свойственны выходцам из городов-мегаполисов. В России омывают традиционные паровые бани, которые мыли из кадки или в близлежащем пруду.
Разработанная мной модульная конструкция печи состоит из топки с дверкой, колосниками и ящиком для золы, котла и печи (рис. 1).
Котел образован водяной рубашкой. Его высота формировалась из высоты топки и части дымохода.
Вверху котел имеет уступ (фото 3), который омывается горячими газами и служит закручивающим потоком зуба.
Все рассчитано на использование в качестве топлива обычных сосновых дров. Верхний и нижний отводные патрубки котла позволяют установить его в любом углу бани в зависимости от планировки парилки.
Читайте также: Печь для бани (двухколпаковая) своими руками
Котел можно пополнять водой из бака, подвешенного на стене, или с помощью циркуляционного насоса из бака, установленного на полу.
Особенностью печи (см. разрез ФГ на рис. 1 и фото 4) является разрезной дымоход, приваренный к опорной плите печи. В кожухе для камней (фото 5) по периметру необходимо просверлить отверстия для циркуляции воздуха.
Дверь собственной конструкции (фото 6) хороша тем, что позволяет регулировать зазоры с корпусом печи. Хорошо, что проем 250×250 мм позволяет засунуть в топку любое корявое полено. Также можно установить выбранную на рынке чугунную дверцу, согласовав с ней размеры горловины топки в передней стенке котла.
Колосник (рис. 3) просто надевается на дно топки и защемляется по периметру глиняно-песчано-кирпичной крошкой.
Преимущества такой конструкции топки в том, что под ней никогда не будет перегреваться, а тепло угля будет отдаваться печи и водогрейному котлу, пока топливо не выгорит.
Поскольку противопожарные решетки разрушаются, их можно легко восстановить в любое время. Также можно использовать купленную чугунную решетку, приварив под нее опорный короб.
Зольный ящик накапливает золу из топки, и, — так слегка вытащенный из топки, обеспечивает подачу необходимого количества воздуха под колосники, а затем — в топку, в зону горения. Вместо зольного ящика можно использовать покупную чугунную дверку-днопку, встроив ее в дно печи.
Печной агрегат устанавливается в парилке сауны и посредством термостойких шлангов соединяется с навесным баком для горячей воды или при его большом расходе — с напольным баком для воды.
В этом случае необходимо дополнить систему водоснабжения циркуляционным насосом, а бак большой емкости изолировать пенофолом и утеплить пазогребневой плитой.
Читайте также: Русская печь своими руками – заказы и чертежи, фото
Дымоход проходит прямо через потолок и крышу над коньком крыши. В проходе через деревянный настил используется «сэндвич», платье из оцинкованного металла и минеральной ваты. Дымозащитной заслонки нет, а это лучшая защита от угара.
Чертежи конструкции своей банной печи я представляю как пример одного из многих возможных вариантов оборудования паровой сауны.
Чертеж 1. Конструкция печи:
1 — водогрейный котел; 2 — нагреватель; 3 — топочная дверца; 4 — решетка; 5 — зольник; 6 — зольник; 7 — измельчитель в горловине дымохода.
Чертеж 2. Размещение печи и бака с водой в бане:
1 — печь-каменка с водогрейной рубашкой; 2 — дымовая труба из нержавеющей стали 115 мм; 3 — разделка дымохода; 4 — негорючее покрытие стен; 5 — сливной кран; 6 — бак горячей воды; 7 — кран горячей воды; 8 — термостойкие трубы; 9- перегородка; 10 — скамья для тазика.
