Покупать дорогостоящее оборудование для организации отопления в редко посещаемой даче, баньке или небольшом доме не всегда целесообразно. Особенно неразумно, если за загородной собственностью нет постоянного присмотра и не установлена охранная сигнализация. Как быть, если периодически все же требуется обогрев?
С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или отслуживших бытовых агрегатов. Сделанный собственными руками прибор может стать гордостью хозяина. Сооружение работающей на газу конструкции поможет проявить мастерство.
В предложенной нами статье детально описаны шаги сборки и модернизации газовых агрегатов, которые смогут достойно обогреть частные постройки. Мы привели в качестве примеров наиболее популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в непростом деле.
Содержание статьи:
Разбор вариантов изготовления газового котла собственными руками начнем с того, что перерабатываемое ими топливо относится к разряду токсичных и взрывоопасных веществ. Газ легко воспламеняется. Малейшие просчеты в конструировании и реализации самоделок могут обернуться серьезными разрушениями, нанесением урона здоровью, потерей имущества.
Потому разработкой модели газового котла мы не рекомендуем заниматься людям, не имеющим технического образования со специализацией в сфере проектирования газового оборудования.
Да зачастую и опытные газовщики не возьмутся за подобный проект.
Галерея изображений
Фото из
Газ — популярный вид топлива, привлекающий доступностью, бюджетными расценками и минимальным уроном, наносимым экологической обстановке. Вместе с тем при неграмотной эксплуатации и нарушении правил безопасности это самый опасный тип горючего для котлов
Если утрированно представить конструкцию работающего на газу котла — это газовая горелка, установленная в стальной или кирпичный корпус. Располагают ее под теплообменником, через который курсирует теплоноситель, чаще всего вода
В простейшей схеме на газовую горелку или в зону ее действия ставят металлический бак. К нему подключают трубы подачи теплоносителя в приборы отопления и обратки
Корпусом самодельного газового котла может быть отслуживший газовый баллон, толстостенная металлическая бочка, освобожденная от зольника и колосника кирпичная или металлическая печка
Пламя атмосферной газовой горелки
Установка газовой горелки в стальной корпус
Нагрев воды в металлическом баке
Газовый котел из отслужившего газового баллона
Оптимальным решением вполне обоснованно считается:
Дополнение заводской модели устройствами для нагрева и стимуляции движения ;Если у вас все же возникнет желание досконально изучить вопрос и изобрести вариант самодельного газового котла для устройства автономного отопления в частном доме, готовьтесь к буквальному «хождению по мукам». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных инстанций.
Самостоятельному народному умельцу потребуется:
Этот пусть и немногочисленный, но довольно внушительный перечень способен отбить желание изобретать у любого народного доки. Однако он не сможет погасить стремления модернизировать существующий агрегат посредством установки собранных на заводе горелочных модулей. Усовершенствование запросто совмещает безопасность эксплуатации с повышением эффективности.
Самый важный рабочий орган в газовом оборудовании – горелка. Установка ее превратит любой котел в требующийся нам тип нагревателя теплоносителя и горячей воды для санитарных целей.
Зажженный запальник нагревает рабочую часть термопары, которая в итоге начинает генерировать ток. Заряд поступает в катушку газового клапана, она действует как электромагнит и примагничивает шайбу, закрывающую путь газу
В зависимости от способа подачи в камеру сгорания воздуха, требующегося для горения, горелки подразделяются на две основные группы:
В них воздух свободно затягивается из помещения, в котором расположен котел.Дутьевые конструкции слишком сложны для домашнего творчества. Их проще, да и выгоднее купить. Ведь приобретение всех устройств регулировки и безопасности для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом для установки виде.
Галерея изображений
Фото из
По типу действия газовые горелки подразделяются на атмосферные и вентиляторные. Продают их в виде подготовленных к установке блоков с системами управления и безопасности
В атмосферных горелочных блоках для газовых котлов бывает от 1 до 4 (или более) горелочных коллекторов. Мощность горения зависит от того, сколько коллекторов задействовано в данный момент
На лицевой панели атмосферного горелочного блока обязательно есть отверстия для поступления воздуха в камеру сгорания
Дутьевыми горелками оборудуют закрытые камеры сгорания турбированных котлов.
Они безопасней в эксплуатации, но значительно сложнее в исполнении
Приспособить для установки в самодельный газовый котел можно горелку старого образца, если она не повреждена, не засорена и каналы подачи газа герметичны
Безусловно, установить в самодельный газовый агрегат лучше новую газовую горелку с регулировкой и системами безопасности
Упрощенный вариант горелочного блока предполагает подачу газа в камеру сгорания через щелевые сопла. Там он смешивается с воздухом, в результате чего горит и нагревает теплообменник
В атмосферных горелках с круглыми и щелевыми соплами давление подаваемого газа практически никак не регулируется. однако это самый простой вариант для собственноручного изготовления горелки
Лицевая сторона горелочного блока
Блок для газового котла с двумя горелками
Установленный в печь атмосферный блок
Дутьевая газовая горелка для закрытой камеры
Чугунная горелка от отслужившего оборудования
Круглая газовая горелка с медными жиклерами
Газовый блок с щелевыми соплами
Круглые сопла газового горелочного блока
Атмосферную горелку тоже желательно приобрести, но можно сделать простейшую разновидность собственными руками.
Ниже рассмотрим, как и из чего ее можно собрать.
Горелку атмосферного типа легче соорудить, так как конструктивно она гораздо проще вентиляторного собрата. Самый характерный и известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В ее конструкции нет энергозависимых элементов, принуждающих газ и воздух смешиваться в требующихся пропорциях.
Воздух в камеру с атмосферным горелочным модулем втягивается самопроизвольно по мере необходимости. Продукты переработки голубого горючего выводятся естественным образом через благодаря наличию тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые с нужной скоростью будет поступать газ.
При желании соорудить газовую горелку собственными руками за основу лучше взять продукцию заводского производства, точнее имеющийся в ее техпаспорте чертеж с размерами и обозначением конструктивных элементов
Чтобы своими руками сделать горелку для оснащения газового котла отопления, потребуется:
Обычно используется на кислородных баллонах, рассчитан на максимальное давление в 20 мПа. В комплектации должна быть накидная гайка на 3/4″, с помощью которой можно герметично подключиться к подающей газ трубе или шлангу. Служить вентиль будет опорной базой для фиксации форсунки.
Самоделку можно поджигать спичками.Все приведенные элементы собираются преимущественно сварным способом. Потому инициативному «самоделкину» очень пригодятся навыки и минимальные познания в сварном деле. Однако там, где возможно применение резьбы, в приоритете должна остаться она.
Канал для подачи газа должен быть безупречен и герметичен, ведь от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно сохраниться расстояние в 10 см, необходимое для смешивания горючего с воздухом.
Галерея изображений
Фото из
Собственноручно делать даже простейшую атмосферную горелку есть смысл, если она нужна для оснащения котла нестандартных размеров
В самодельных газовых горелках процесс горения фактически никак не контролируется, нет устройств прерывания пламени в случае возникновения рискованной ситуации
Кроме необходимости постоянно контролировать самодельный газовый котел во время работы, еще сложно отрегулировать расход газа.
В некой степени эту задачу решит редуктор на выходе из газового баллона
Весомым недостатком атмосферных горелок является сжигание кислорода в помещении, в котором расположено оборудование. Учитывая, что за работой самоделки, нужно постоянно следить, это небезопасно для здоровья хозяина
Крупногабаритная газовая горелка
Процесс горения газовой горелки
Воспламенение атмосферного горелочного блока
Сжигание кислорода в помещении
Домашнему мастеру остается придумать, как закрепить самодельную газовую горелку в камере сгорания отслужившей колонки или в топливнике бывшего дровяного котла. Следует учесть, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверке требуется вырезать круглые или продольные отверстия.
Не забываем, что вышеописанный вариант сложно назвать безопасным газоподающим устройством. В конструкции нет автоматики, прерывающей работу котла в случае задувания или нестабильного пламени.
У владельцев не будет возможности отрегулировать давление и расход газа, потому ни об удобстве, ни об экономии не может идти речь.
После здравого размышления и реальной оценки своих возможностей большинство домашних умельцев таки отдают предпочтение модернизации , перерабатывающих ранее дрова или уголь. В их топку просто ставят газовую горелку заводского изготовления.
Для обустройства загородной собственности можно приобрести твердотопливный агрегат, который можно переделать в газовый. К примеру, печку Теплодар, в которую монтируется газовая горелка
Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:
В освобожденный от вышеперечисленных элементов канал топливника монтируется горелочный блок. Если печка Теплодар рассчитана на смену топлива, то горелочный модуль фиксируется в канале через штатные ушки продетыми в них шурупами с гайками.Напоминаем, согласно требованиям, обозначенным в «Правилах безопасности систем газораспределения и газопотребления» все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети, поставляющей голубое горючее, должны производиться газовщиками.
В технической документации, прилагающейся к печке Теплодар, есть подробное описание процесса установки газовой горелки для переделки твердотопливного агрегата в газовый
В соответствии с федеральными предписаниями и нормами с представителями газовых служб нужно на поставку газа и сопутствующих услуг. Понятно, что не все удаленные населенные пункты смогут обслуживать сотрудники газовых организаций. Однако придерживаться требований желательно, чтобы избежать катастрофических последствий.
При уменьшении и резком погасании ослабляется ток, поступающий от электроэлемента, в итоге чего перекрывается канал подачи газа. Перегрев воды в котле фиксируется термодатчиком, который передает сигнал для размыкания контактной пары, блокирующей горелку
Рисковать или ценить и охранять здоровье с благополучием своих близких? Решать только вам. Разумнее отказаться от угрожающих мероприятий, но знать о процессе их выполнения очень полезно, чтобы проследить, насколько качественно и честно работают газовщики.
По сути все представленные нами самоделки являются модернизацией газового оборудования с целью эксплуатации их в качестве нагревателей теплоносителя. Мы приводим только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.
Если вы поменяли устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со стареньким оборудованием. Оно еще отлично послужит в загородной баньке или гараже. Усовершенствование не потребует много средств и усилий.
Вся переделка в этом случае заключается в смене форсунок или полного горелочного блока, если за городом планируется жечь сжиженную газовую смесь. Купить надо будет атмосферный горелочный блок соответствующих камере сгорания габаритов. Затем его нужно будет закрепить внутри камеры.
Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, придется дополнить отопительный контур обязательными функциональными системами..jpg)
Это группа безопасности, циркуляционный насос, расширительный бачок, автоматический воздухоотводчик или краны Маевского
У желающих поставить вентиляционную горелку расходов будет побольше. Им потребуется еще приобрести группу безопасности, включающую , манометр и устройство для автоматического стравливания воздуха. Понадобится небольшой мембранный бак, циркуляционный насос и для подачи свежего воздуха в горелку и вывода продуктов горения.
Особых преобразований старая газовая плита не требует, т.к. переделать ее в газовый котел просто нереально. Можно только на одну из конфорок поставить металлический бак, объем которого подбирают в зависимости от несущей способности плиты и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 л.
В нижней трети металлического бака в нее вваривают патрубок для подключения трубы обратки, в верхней трети – патрубок для подключения подачи. Нагреваясь, вода будет самопроизвольно подыматься вверх и перетекать в магистраль, перемещающую нагретый теплоноситель к приборам отопления.
Галерея изображений
Фото из
Мультитопливный источник огня
Тяжелая чугунная горелка и корпус
Регулировка мощности горения прибора
Устройство для быстрого нагрева воды
Ни предохранительного клапана, ни воздухоотводчика такой самодельной системе не потребуется. Излишки нагретой воды будут испаряться естественным образом, пузырьки стравливаться через неплотно прилегающую крышку бака.
Пиролизные котлы загружаются сначала через верхнюю дверку дровами или углем. При этом дроссель на дымоотводном канале полностью открывают и включают вентилятор для стимуляции горения. Процесс на этом этапе проходит в традиционном для твердотопливного агрегата режиме.
Дождавшись, когда уголь и дрова полностью разгорятся, дроссель на дымоходе перекрывают, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха оно начинает тлеть, т.е. стартует этап пиролиза – разложение топлива на угли и пиролизные газы.
Обоснованным преимуществом пиролизного котла считается экономный расход топлива. Агрегат кроме основного вида перерабатывает еще и газы, формирующиеся в ходе сжигания дров либо угля
Пиролизные газы через форсунку перемещаются в камеру их сжигания. В нее же нагнетается подогретый вторичный воздух, требующийся для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и горят при температуре в 1100º С.
Теплообменник располагают над камерой сжигания одноименных газов, оперативно нагревающих протекающий по трубкам теплоноситель. Желающим разобраться в том, как самому лучше сделать эффективный и экономный газовый котел, мы предлагаем проверенную на практике пиролизную конструкцию.
Для сооружения самодельного пиролизного котла желательно найти схему проверенной на практике конструкции. У экспериментов в этой области далеко не всегда положительный результат
Главное понять принцип устройства и действия котлов, использующих полученные во время горения газы.
В каждой конструкции подобного типа конструктивные элементы повторяются. Ну а корпус может быть как сварным, так и выполненным из металлической бочки, трубы большого диаметра или опустошенного газового баллона.
Для изготовления котла пиролизного типа лучше воспользоваться уже проверенной разработкой. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором различных насадок и буром для сверления больших отверстий. Нужно еще приготовить обычные слесарные инструменты и струбцины.
Потребуется запастись материалом, перечень которого мы приводим ниже:
Для сооружения пиролизного котла нужно запастись материалом, примерный перечень которого мы приводим в помощь самостоятельным домашним мастерам
Если вы не располагаете всем инструментом, требующимся для раскроя деталей, это дело лучше заказать в мастерской. Без опыта, да еще и пользуясь одной углошлифовальной машинкой, ровного среза не добиться. С точностью резки тоже могут возникнуть проблемы.
Сооружение пиролизного котла начинаем со сборки корпуса:
Галерея изображений
Фото из
Шаг 1: Рубка материала по размерам котла
Шаг 2: Сборка стенок нижней и верхней камер
Шаг 3: Установка воздуховодов в камере газификации
Шаг 4: Ввод канала подачи воздуха в камеру сгорания
Теперь нужно сделать теплообменник, затем установить его и дроссельную заслонку в корпус:
Галерея изображений
Фото из
Шаг 5: Изготовление направляющей пластины теплообменника
Шаг 6: Сборка теплообменника пиролизного котла
Шаг 7: Приварка теплообменника на проектное место
Шаг 8: Монтаж дроссельной заслонки
Внутренняя часть корпуса котла собрана, дроссельное устройство приварено.
Проверим, насколько качественно выполнена сварка простейшим методом — зажжем внутри котла фонарик и посмотрим, не проникает ли через какой-либо отрезок свет.
Внутренняя часть пиролизного котла готова. Теперь ее надо обшить. В устройстве обшивки в представленной для примера модели мастер пользовался листовой сталью толщиной в 4 мм
Наружную обшивку самодельного котла производят по всем плоскостям, кроме верхней панели. Ее приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.
Галерея изображений
Фото из
Шаг 9: Приварка дистанционного уголка
Шаг 10: Разметка отверстий для крепления обшивки
Шаг 11: Приварка листов обшивки к дистанционным уголкам
Шаг 12: Зачистка мест проведения сварки
Теперь перед проведением дальнейших работ проверяем качество сварных швов простейшим способом — нальем воды в сформированные «емкости». После чего высушим конструкцию и слегка зачистим сварные соединения крупной наждачной бумагой или шлифовальным диском.
А вот сейчас можно приступать к устройству систем управления поступлением и движением воздуха:
Галерея изображений
Фото из
Устройство тонелей для ревизии воздуховодов
Монтаж резьбовых шпилек
Изготовление и навешивание дверок для камер
Футеровка и уплотнение дверок
Осталось только выполнить футеровку камер пиленным шамотным кирпичом. Распил производим болгаркой с диском для резки камня. Дорабатываем срезы шлифовальным камнем.
Галерея изображений
Фото из
Футеровка камеры газификации
Установка центробежного вентилятора
Футеровка камеры для твердого топлива
Завихрители для оптимизации передачи тепла
Перед вводом самодельного котла в эксплуатацию обязательно надо проверить герметичность всех систем, проводящих голубое топливо и дымовые газы. Для этого выполняют опрессовку котла, поставив в трубы обратки с подачей герметичные заглушки. Агрегат должен свободно держать давление в 3 бар.
С интересной разработкой газового нагревателя ознакомит следующий видеоролик:
youtube.com/embed/HEvLWR9Fm1Q» allowfullscreen=»allowfullscreen»/>Устройство газовой горелки для установки в твердотопливный агрегат:
Конструктивные особенности и процесс изготовления пиролизного котла наглядно представлены видео:
Полезные в хозяйстве самоделки – отличный вариант для решения проблем обустройства загородной собственности. Они обеспечат теплом постройки, нуждающиеся в обогреве, при этом почти не повлияют на семейный бюджет. У мастеровитого хозяина дача, гараж, баня будут в полном порядке.
Важно помнить, что газовое отопительное оборудование представляет собой потенциальную опасность при неграмотной сборке и нарушении эксплуатационных правил.
Расскажите о том, как делали котел для обустройства загородной собственности. Поделитесь вариантами изготовления и интересными конструктивными решениями.
Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.
Содержание
Перед тем как сделать газовый котел своими руками, нужно ознакомиться с правилами безопасности, иначе при проверке устройство будет забраковано. Важно иметь информацию обо всех нюансах создания агрегата для отопления частного дома.

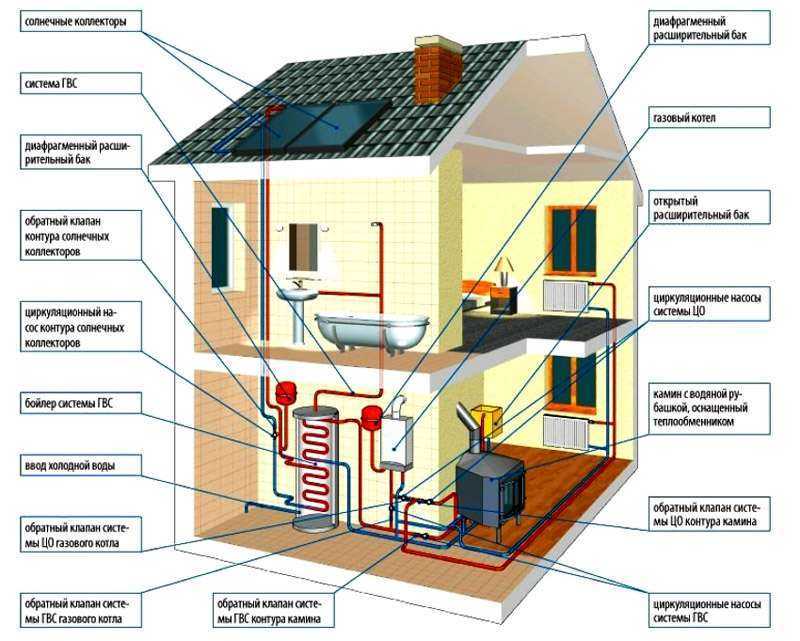

Когда устройство включается, зажигается горелка. Ее задача – нагреть теплообменник. Он передает тепло воде, доставляющей его к батареям.
Давление, под которым движется жидкость, обеспечивается насосом. Благодаря ему теплоноситель перемещается по трубам. Остывшая вода возвращается обратно к котлу, где она снова нагревается.
Прежде чем взяться за создание самодельного агрегата, нужно убедиться в наличии необходимых инструментов и оценить навыки их использования. Например, если человек никогда не занимался сваркой, собрать конструкцию своими руками ему будет сложно. В этом случае лучше приобрести устройство в магазине. Ведь отдельные его части можно соединить вместе только благодаря сварочному аппарату.
Ниже приводятся несколько важных нюансов, которые нужно знать:
Прежде чем создать аппарат, требуется найти или сделать самостоятельно чертежи. На них должна быть информация о том, что представляет собой будущий агрегат, как его подключать, охлаждать, как устанавливаются дымоотвод, дефлектор.
Изготавливая устройство, нужно учесть, сколько тепла теряется в каждой комнате, где будет стоять батарея. Его количество отличается даже для помещений, в которых метраж одинаковый. Расчеты проводятся с запасом. Прибавьте 10%, учитывая размеры. На 10 м² требуется 1 кВт энергии.
Газ выделяет 6,55 кВт. Нужно разделить суточное потребление энергии на это значение. Так получается необходимый объем котла. Созданный своими руками бак вмещает количество жидкости, необходимой для отопления дома.
Когда проект выбран, необходимо посчитать, сколько требуется материала. Если инструкция предполагает, что нужен чугун, не покупайте более дешевый алюминий, иначе устройство быстро выйдет из строя. Термостат и дефлектор лучше приобрести готовые, чем делать самостоятельно.
Важно учитывать несколько моментов при изготовлении устройства:
Лучше выбрать напольную модель, которую можно поставить в гараже, в котельной, на улице. Основа, на которую устанавливается устройство, должна быть специально подготовлена.
Нужно выкопать яму глубиной 80 см. Ширина ее равна размерам агрегата. На дне ямы следует установить подушку. После этого насыпается щебенка.
Каркас формируется из арматуры, делается опалубка. Последнюю нужно залить бетоном. Спустя сутки она убирается, а на ее место насыпаются смешанные между собой песок и гравий. Теперь кладется гудрон, изолирующий влагу. Формируется кирпичная стена, чтобы защитить здание от высокой температуры котла. Далее можно приступить к его сборке.

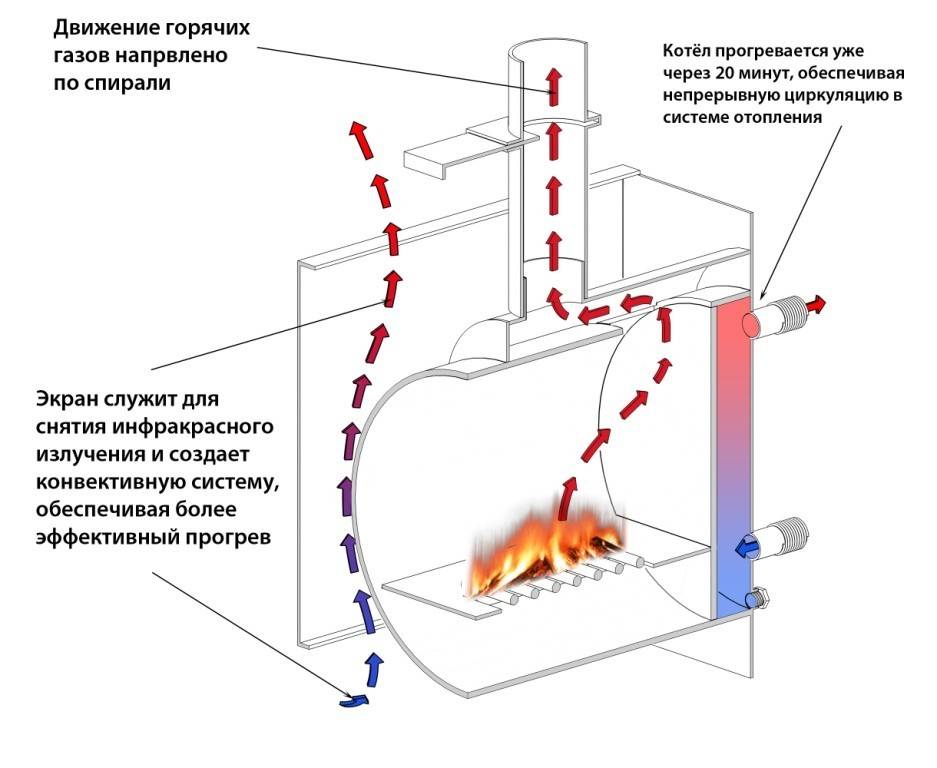

Варить агрегат следует, используя чертеж. Теплообменник изготавливается из стали. Для этого нужно использовать трубу 40-50 см в диаметре. В баке должны быть соответствующие отверстия сверху и снизу. Конец трубопровода следует запаять фитингом. Когда аппарат начнет работать, горелка нагреет медную спираль, передающую тепло емкости, а уже от нее – воде. Дефлектор устанавливается над дымоходом – это вытяжка.
Автоматика собирается из блоков управления пламенем, перегревом, тягой, предохранительного вентиля.
Иначе аппарат будет работать некорректно.
После выполнения основания на него устанавливается агрегат. На этом этапе к нему нужно приварить дымоход. Это железная труба, удаляющая угарный газ. Диаметр ее должен быть не менее 20 см. Над крышей она возвышается на 30 см. Для того чтобы угарный газ уходил быстрее, нужно сделать вытяжку, используя решетку и вентилятор. Эти элементы устанавливаются внутри трубопровода.
Если есть вероятность отключения электричества, следует подумать о создании блока бесперебойного питания. Он способен еще и защитить аппарат от скачков напряжения. Можно купить готовый блок или собрать его самостоятельно.
Прежде чем подключить готовое устройство к газопроводу, нужно получить разрешение в соответствующей организации. После этого покупаются 2 крана-“американки”, которые устанавливаются на трубопровод прямого и обратного хода. Такая запорная арматура поможет демонтировать агрегат, если возникнет аварийная ситуация.

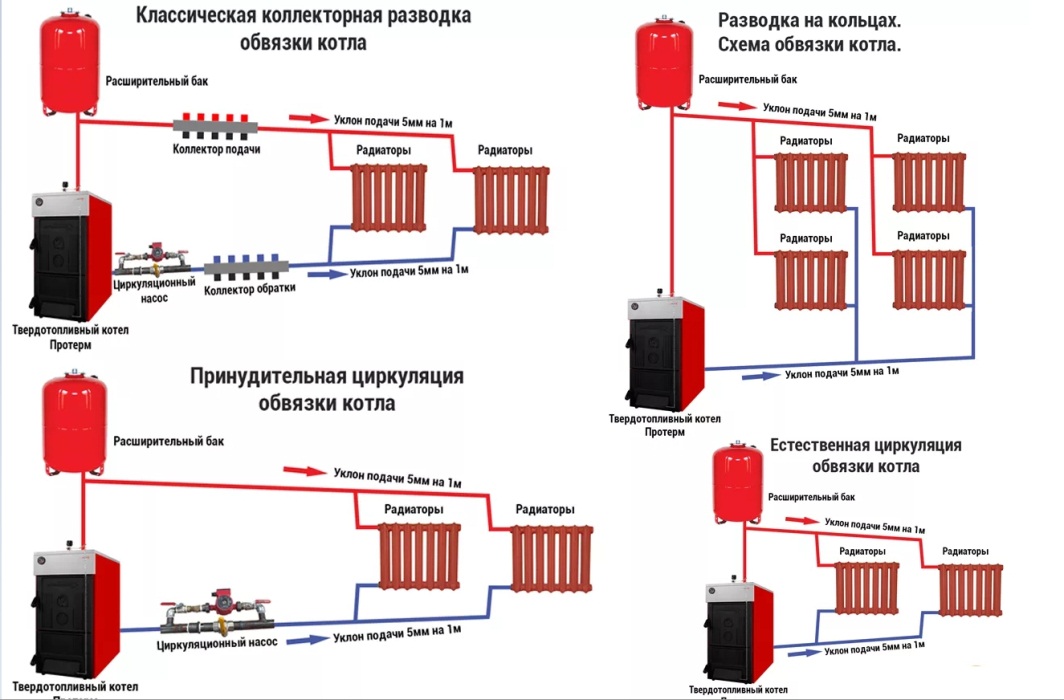

На трубу, по которой теплоноситель будет двигаться обратно к котлу, нужно установить фильтр. Он будет защищать устройство от механического мусора. На газопровод требуется установить отсекающую арматуру. Она выглядит как кран и играет роль фильтра.
Теперь осталось подсоединить газопроводную трубу, по которой будет двигаться топливо. Каждый стык и место подключения элементов нужно загерметизировать. Котел необходимо подсоединить к водопроводу с холодной водой, а также горячей, если он – двухконтурный.
Размещают устройство в специально подготовленном месте, на подушке. Местом установки могут быть гараж, котельная или улица.
Нельзя ни в коем случае пренебрегать техникой безопасности. Решив сэкономить на чем-то, можно потерять гораздо больше. Например, не следует подводить газовую трубу в подвал, на цокольный этаж.
Не стоит экономить и на автоматике. В противном случае система может перегреться, что приведет к разрыву в трубопроводе.
Отсутствие циркуляции воды может привести к аварии. Поэтому автоматика должна обеспечивать контроль работы насоса, фильтра, термостата.
Можно сэкономить на подаваемом в батареи теплоносителе, не теряя при этом в температуре. Для этого нужно утеплить стены и окна, заделав щели. Экономия просчитывается на этапе сборки, а не тогда, когда аппарат уже готов к работе, т. к. после последней пайки уже ничего изменить нельзя.
Самодельный котел может быть еще в двух вариантах, когда агрегат получают путем переделки газовой колонки или плиты. Так можно существенно сэкономить на монтаже.
Переделка связана с заменой форсунки или блока, отвечающего за горение газа, если будет применяться сжиженная смесь. Потребуется приобрести атмосферную горелку, подходящую к камере сгорания. Розжиг крепится внутри нее.
Для подключения вентиляторной горелки потребуется приобретение дополнительного отопительного контура. Он состоит из блока системы безопасности, расширительного бака и насоса, воздухоотводчика и крана Маевского.
Такой типа горелки – более дорогостоящий, т. к. еще потребуются манометр, автоматический стравливатель воздуха и коаксиальный дымоход.
Сделать такой котел практически невозможно. Есть только один доступный способ: установить на конфорку металлическую емкость с теплоносителем, который будет нагреваться и перемещаться потом по трубам к батареям. Объем бака полностью зависит от мощности плиты. Он не превышает 100-150 л.
Снизу приваривается труба-обратка, сверху подключается прямая подача. Горячая вода поднимается и перемещается к батареям. Холодная жидкость возвращается по нижней трубе.
Для такого самодельного устройства не требуются предохранительный клапан и воздухоотводчик, т.
к. лишняя вода в виде пузырьков пара будет уходить через неплотно закрытую крышку бака.
Газовый котел можно смонтировать самостоятельно. Необходимо только придерживаться точных инструкций и помнить о технике безопасности. Перед подключением нужно не забыть получить разрешение в Горгазе.
В многоэтажках тепло появляется за счет специализированных организаций. Но если вы строите частный дом, то об отоплении в нем следует позаботиться самостоятельно. Сейчас очень популярны твердотопливные котлы. Для того чтобы их работа была безопасной и эффективной, требуется установка дымохода. Рассмотрим, как сделать дымоход для твердотопливного котла своими руками.
к оглавлению ↑
Отопительные агрегаты различаются по своим свойствам, что необходимо учитывать при устройстве дымохода.
Эти свойства неустойчивы из-за того, что они зависят от нестабильных факторов. Они представлены:
Важно! Кроме того, топливо сгорает неравномерно, поэтому дымовые газы, поступающие в дымоход, имеют переменную температуру. Если для отопления используется уголь, то температура достигает 400-600 градусов, а если дрова — 70-300.
Основным отличием дымоходов являются их конструктивные особенности. Они могут быть:
Их установка осуществляется внутри здания.Важно! В нашем отдельном посте вы найдете всю необходимую информацию, которая вам понадобится при установке твердотопливного котла.
к оглавлению ↑
Традиционно дымоход для твердотопливного котла делается из кирпича своими руками. Такой материал очень устойчив к высоким температурам. Однако кирпичный дымоход много весит, и это необходимо учитывать при возведении фундамента.
Важно! При выкладывании конструкции очень важно сделать все стыки полностью герметичными. Для этого потребуются определенные навыки.
Из минусов можно отметить то, что из-за прямоугольной формы и шероховатости кирпича на нем сильно оседает копоть, поэтому дымоход потом трудно чистить.
Существуют правила кладки кирпичного дымохода:
к оглавлению ↑
Важно! Дополнительные конструкции не нужно возводить, если керамическая труба находится в металлической оболочке.
к оглавлению ↑
Такие трубы имеют ряд преимуществ:
Важно! Минимальная толщина стенки 1 мм. При этом труба не поддается высокой температуре и коррозии.
В состав такого дымохода входят две стальные трубы, вложенные друг в друга, разделенные слоем утеплителя. Поверхность внутри гладкая, поэтому конденсат стекает по ней беспрепятственно, находясь в патрубке, специально предназначенном для его отвода.
к оглавлению ↑
Прежде чем решить, какой дымоход лучше для твердотопливного котла, необходимо обратить внимание на ряд критериев:
Этот показатель определяет, насколько производительным будет котел. Тяга зависит от сечения трубы, ее высоты, наличия в ней колен. Наибольшая тяга наблюдается в прямых трубах, высота которых не менее пяти метров.Важно! Если в трубе отчетливо слышен высокий гул, для его регулировки используется специальный демпфер. Если тяга слабая, в помещении появляется дым и запах.
Важно! Чтобы определить, как правильно сделать дымоход для твердотопливного котла, необходимо учитывать температуру дымового потока, так как у каждого материала есть предел нагрева.
к оглавлению ↑
Чтобы монтаж дымохода для твердотопливного котла прошел успешно, еще на стадии разработки необходимо соблюдать ряд требований:
Расстояние между легковоспламеняющимися материалами должно быть не менее 380 мм. Все этажи требуют утепления. Тяга должна быть на должном уровне для полного удаления всех продуктов сгорания, чего можно добиться только в том случае, если трубу вывести выше уровня крыши.Важно! Внутреннее сечение должно быть одинаковым, иначе дымоход не будет работать должным образом.
к оглавлению ↑
Для установки дымохода, конечно, потребуются определенные навыки. Очень важно четко следовать всем инструкциям и схемам, иначе — возможен пожар!
Изготовление полезных бытовых предметов, инструментов и электроприборов своими руками не всегда связано со стремлением сэкономить.
Дух изобретательства живет практически в каждом, кто хоть раз держал в руках гаечный ключ или отвертку. Для тех, кто не в состоянии выкинуть на помойку ни грамма медной проволоки и даже старого ненужного бритвенного лезвия, будет полезно узнать, как из таких подручных средств можно сделать работоспособный котел.
Котел своими руками можно изготовить различными способами, но не все варианты самостоятельной сборки этого устройства позволяют использовать его длительное время. В статье описаны основные, проверенные временем варианты самостоятельного изготовления котла.
Чаще всего в кустарных условиях котлы изготавливают из:
ТЭН из старого чайника
ТЭН из старого чайника
Также из нихромовой проволоки можно сделать работоспособные приборы для нагрева воды, которая устанавливается на керамический изолятор в домашних условиях.
Основная задача, которую следует выполнять при самостоятельном проектировании нагревательных элементов, это минимизировать возможность короткого замыкания и поражения электрическим током. При использовании низковольтных самоделок поражения электрическим током практически не стоит опасаться, а вот устройства, работающие от сети 220 В, могут стать причиной несчастных случаев и пожара.
Котел несложно сделать из бритвенных лезвий. Для выполнения работы необходимо подготовить следующие комплектующие:
Схема электрокотла лопастного
Процесс сборки самодельного котла следующий:
Самодельный водонагреватель в сборе
Самодельный лопастной котел полностью готов к эксплуатации!
Тест самодельного устройства
Теперь осталось только подобрать бак, в котором можно будет кипятить воду. Емкость, которая будет использоваться с котлом данной конструкции, не должна быть изготовлена из токопроводящего материала. Также следует соблюдать крайнюю осторожность при включении и выключении устройства. Перед тем, как включить самодельный электроприбор в сеть 220 В, необходимо предварительно опустить прибор в воду. При нагреве воды категорически запрещается прикасаться к электрическому прибору или емкости с водой.
Помимо необходимых мер безопасности, также необходимо помнить, что нагрев воды таким способом возможен только при наличии в ней токопроводящих солей металлов. Дистиллированная вода из лопастного котла не будет нагреваться из-за отсутствия токопроводящей среды между двумя металлическими плоскостями.
Кроме того, использование электролитического метода нагрева воды негативно сказывается на ее вкусовых качествах, поэтому такой вариант нагрева больше всего подходит для технических жидкостей.
Сделать бойлер в домашних условиях из ТЭНа не сложнее, чем с помощью бритвенных лезвий. Этот вариант самодельного устройства при правильном изготовлении более безопасен в использовании.
ТЭН не сложно «извлечь» из старого чайника, неисправность которого не связана с ТЭНом.
Помимо наличия исправного ТЭНа также потребуется подготовить двухжильный провод с вилкой, которую также можно позаимствовать у неисправного чайника. Также для крепления проводов к обогревателю рекомендуется приобрести клеммники, использование которых значительно упростит и ускорит процесс самостоятельного изготовления устройства. В этом случае процесс сборки осуществляется в следующей последовательности:
Водонагреватель от ТЭНа от чайника
При успешной диагностике самодельный прибор может успешно конкурировать с заводскими изделиями, а качество подключения основного провода к ТЭНу может быть выполнено даже лучше, чем у бытовая техника из магазина. Отсутствие пайки позволит этому устройству прослужить гораздо дольше, но если нет клеммников, то вышеописанный вариант котла можно сделать, припаяв провода к контактам ТЭНа.
Этот вариант самодельного котла можно использовать без ограничений. Качество приготовленной таким образом кипяченой воды позволяет заваривать чай, кофе или любые другие напитки без потери вкуса.
Электроприбор из гвоздей является разновидностью котла из лопастей, но с более «цивилизованной» конструкцией. Для изготовления этого водогрейного прибора необходимо подготовить:
Гвозди для самодельного водогрейного прибора
Процесс изготовления котла из гвоздей осуществляется в следующей последовательности:
При выполнении данных действий необходимо строго следить за тем, чтобы провода были максимально плотно прижаты к металлической поверхности гвоздей. Для обеспечения надежного контакта проводов с электродами рекомендуется перед установкой гвоздей в деревянную пластину вставить 1/3 медной жилы провода в каждое отверстие. Если все действия были выполнены правильно, то при проверке сопротивления между контактами вилки мультиметр должен показать нулевое значение.
Использовать данное устройство для нагрева воды следует в следующей последовательности:
Как и в случае использования изделия из бритвенных лезвий, качество кипяченой жидкости оставляет желать лучшего, поэтому этот способ приготовления кипятка лучше использовать и для технических нужд.
Нихромовая спираль
Для того, чтобы вскипятить большой объем воды, из подручных средств можно сделать мощное переносное устройство. Для изготовления устройства потребуются следующие детали:
Предохранитель ПН-2
Изготовление мощного прибора для нагрева воды осуществляется в такой последовательности.
Проверка мощного самодельного водонагревателя
Эксплуатацию бойлера можно проводить только в подвешенном состоянии.
Иначе аппарат будет работать некорректно.
