Как сделать двухтрубное отопление в частном доме своими руками видео: Двухтрубная система отопления частного дома своими руками: отзывы, плюсы

Двухтрубная система отопления частного дома своими руками: схемы, видео

Наиболее популярной и практичной системой отопления в частном доме считается двухтрубная, которую не сложно провести своими руками, зная ее схемы и приложив к процессу максимум усилий. Каковы ее нюансы и особенности, а также, какие существуют разновидности – данная информация окажется полезной для тех, кто решил самостоятельно изготовить отопительную конструкцию.

Отличительные особенности

Помимо двухтрубной (двухконтурной) отопительной системы, существует и более простая – однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий.

Если сравнивать обе конструкции, можно выделить несколько преимуществ двухтрубной системы:

Возможность раздельного регулирования теплоотдачи на каждом из подключенных радиаторов. Такая особенность позволяет в помещениях дома устанавливать различные температурные режимы.
Температура теплоносителя по всему контуру распределяется равномерно. В однотрубной системе нагретая вода будет охлаждаться во время перехода от одной батареи к последующей.
Конструкция имеет несколько вариантов схем монтажа для многоэтажных строений.

Недостатком двухконтурного отопления многие считают достаточно высокую стоимость оборудования, так как система имеет отдельные элементы для подачи и откачки теплоносителя. Однако такое мнение не совсем верно.

Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Устройство конструкции

Мембранный расширительный бак.

Циркулярный насос.

Радиатор в разрезе.

Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:

отопительный котел – прибор для нагрева теплоносителя, который может быть газовым либо электрическим;
мембранный расширительный бак, предназначенный для компенсации объема воды при ее нагреве;
циркулярный насос, в функцию которого входит обеспечение движения нагретой жидкости по контурам;
трубы;
радиаторы – металлические устройства, через которые тепло от воды передается помещению.

Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании. Она будет эффективно одинаково прогревать каждое помещение в нем.

Разновидности двухконтурных систем отопления

Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

Горизонтальная и вертикальная схемы монтажа

Двухтрубная вертикальная система отопления.

Двухтрубная горизонтальная система отопления.

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную.

Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом. Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

Верхняя и нижняя разводки

Отличительная особенность данных разновидностей – место расположения отопительного котла и расширительного бака. При верхней разводке они устанавливаются обычно под крышей строения, а под нижней подразумевается, что нагревательный прибор расположен под основной частью всей конструкции, как правило, в подвальном помещении.

Системы с попутным и встречным движениями воды

Схема с встречным движением теплоносителя.

Схема с попутным движением теплоносителя.

Под конструкцией с попутным движением имеется в виду система, где нагретая жидкость в обеих магистралях проходит в одном направлении.

В случае со встречным, охлажденная вода из радиаторов выходит со стороны, обратной той, с которой она поступила от нагревательного элемента. При этом, данная конструкция предполагает наличие конечного радиатора, где будут соединяться две самые удаленные точки обоих контуров.

Конструкции с естественной и принудительной циркуляцией

Схема конструкции с естественной циркуляцией делается таким образом, что движение теплоносителя обеспечивается за счет температурной разницы в контурах и их наклоне.

Для справки! Для нее характерна низкая скорость нагревания воды, однако, при этом не потребуется устанавливать насос. Чаще всего такая система устанавливается в домах, предназначенных для сезонного проживания.

Система с принудительной циркуляцией подразумевает под собой установку на одном из контуров специального насоса, благодаря которому двигается теплоноситель. Как правило, он встраивается в трубу с обратным направлением воды. Данная схема наиболее популярна, так как позволяет равномерно распределять тепло по всему строению.

Подготовительный этап к работам

Начинать процедуру установки двухтрубной системы отопления частного дома следует с подготовки гидравлических расчетов. Самостоятельно это сделать практически не представляется возможным, поэтому лучше обратиться к специалистам, которые смогут учесть все нюансы и особенности строения, где планируется поставить отопительное оборудование.

Грамотный расчет позволит определиться с разновидностью самой оптимальной для здания отопительной конструкции и объемом комплектующих частей, необходимых для выполнения установки системы.

Процедура установки оборудования

В возведение двухконтурной системы отопления частного дома своими руками входит нескольких этапов, к выполнению каждого из которых необходимо подойти ответственно. Схема процедуры установки обычно выглядит следующим образом:

Производится монтаж нагревательного котла и верхней части контура, которая предназначена для подачи теплоносителя в батареи.
Устанавливается расширительный бак, который оснащается краником для сливания воды и контрольным патрубком.
Проводится магистраль по всем помещениям, где закреплены радиаторы, в том числе и те, которые необходимы для обратного движения воды.
После монтажа магистрали, в обратную часть контура врезается циркулярный насос, если это необходимо.
К системе подключаются радиаторы, каждый из которых лучше оснастить запорными краниками, как на входе теплоносителя, так и на выходе. Данная мера позволит батареям работать в автономном режиме, и в случае ремонта одной из них, полностью отключать отопление не понадобится.

После того, как все оборудование установлено, его необходимо проверить на наличие дефектов и некачественных соединений.

Для справки! Для этого открываются все краны, кроме внешних, и, с помощью ручного насоса с давлением 3–4 атмосферы подается вода в систему. Затем проводится визуальный осмотр всех приборов в конструкции и изъяны устраняются.

Нюансы при монтаже

При монтаже двухконтурной системы отопления важно учитывать некоторые особенности, которые помогут использовать оборудование самым оптимальным образом. При этом главными из них считаются следующие нюансы, которые многими игнорируются при установке:

В случае, если производится монтаж системы с верхней разводкой и нагревательный котел ставится в чердачном помещении, то оно должно быть хорошо утеплено. Отдельно обматываются теплоизоляционным материалом все трубы, которые проходят через чердак.
При соединении труб лучше не допускать возникновения прямых углов, так как это может спровоцировать снижение скорости теплоносителя.
В промежутке от первого до последнего радиатора в цепи необходимо придерживаться небольшого уклона, равного приблизительно 1 см/м.
Каждый из радиаторов лучше оборудовать кранами Маевского для обеспечения стравливания воздуха.

Чтобы система работала идеально, необходимо после монтажа запускать проверку несколько раз и до тех пор, пока все возможные утечки не будут предотвращены.

Как правильно запустить систему?

Сброс воздуха с помощью крана Маевского.

После установки отопительного оборудования, его визуальной проверки и устранения неполадок, можно приступить к первому запуску всей системы. Главное, сделать это грамотно, следуя определенным правилам по порядку для того, чтобы избежать негативных последствий:

Перекрываются впускные и выпускные краны на всех радиаторах.
Медленно запускается вода в систему – сначала в подающий контур для установления в нем рабочего давления.
Открывается кран первого радиатора в цепи для заполнения теплоносителем и выпускается воздух с помощью прибора Маевского, который затем закрывается. После чего необходимо открыть кран для выпуска воды. Подобная процедура повторяется со всеми радиаторами по очереди.

Если в каком-либо из радиаторов будут слышны посторонние звуки, следует повторить вышеописанные действия через некоторое время. При этом необходимо учитывать, что сразу избавиться от лишнего воздуха, создающего шум в батареях, не получится, но он выйдет естественным путем через расширительный бак, спустя определенный период.

С помощью рекомендаций специалистов и подробной инструкции поставить двухтрубную систему отопления своими руками будет не слишком затруднительно. Но, когда она будет установлена, владелец строения сможет пользоваться удобной и функциональной конструкцией в течение долгого времени.

варианты схем, монтаж своими руками, двухтрубное отопление в частном доме,схема двухтрубного отопления.

Эффективность и надежность — требования, которым должна соответствовать двухтрубная система отопления загородного дома. Достигается это не только за счет качества всех ее элементов, но и правильного выбора конструкции. Современные материалы и оборудование позволяют монтировать самые передовые системы, но по-прежнему большинство владельцев предпочитает классическое отопление, чаще всего двухтрубное.

Принцип работы двухтрубной системы

Содержание статьи

1 Принцип работы двухтрубной системы
- 1.1 Плюсы двухтрубного отопления
- 1.2 Недостатки
2 Типы разводки
- 2.1 Верхняя
- 2.2 Нижняя
3 Виды двухтрубных отопительных систем
- 3.1 С естественной циркуляцией
- 3. 2 Плюсы и минусы
- 3.3 Система с принудительной циркуляцией
- 3.4 Тупиковые ветви
- 3.5 Разводка с попутным движением теплоносителя
- 3.6 Лучевая схема
4 Технология сборки двухтрубного отопления
5 Видео

Принцип работы двухтрубной системы отопления частного дома наглядно показан на схеме.

Основные этапы:

Теплоноситель (чаще всего это вода) нагревается в котле и поступает одновременно на все радиаторы отопления. Для этого служит подающая труба, мастера ее называют «подача», на рисунке она обозначена красным цветом.

Проходя через батареи вода отдает им часть своего тепла и возвращается в котел по отводящей трубе, или в разговорном варианте «обратке», на схеме она синяя. При этом часть воды, при нагревании увеличившись в объеме, попадает в расширительный бак.

Следует отметить, что теплоноситель поступает на вход каждого нагревательного элемента с одинаковой температурой, или почти одинаковой, если учесть минимальные потери на самой подающей трубе. Таким образом, независимо от длины разводки, каждая батарея будет «запитана» непосредственно от самого котла, а не от предыдущего радиатора. Это ключевое преимущество системы отопления в две трубы перед однотрубной, но не единственное.

Плюсы двухтрубного отопления

Владельцев частных домов система привлекает следующими достоинствами:

Способность системы отопления работать без насоса. Связанно это с тем, что в двухтрубной системе не происходит падение давления и для эффективной работы достаточно естественной конвекции.

Регулировка температуры каждого радиатора проводится с помощью кранов, термостатов. Это позволяет более оптимально распределить теплоноситель по батареям, что не только повышает эффективность, но и позволяет сэкономить на топливе.
Возможность проведения ремонта без остановки всей системы. При повреждении одного из радиаторов, его можно отремонтировать или заменить, перекрыв соответствующие вентили.
Разнообразие вариантов двухтрубной системы. Это позволяет использовать ее в домах различной этажности, независимо от площади и количества помещений.

Недостатки

Основных всего два:

Стоимость. По сравнению с однотрубной, цена значительно выше из-за большего количества материала.

Сложность и трудоемкость монтажа. Имеется ввиду не только монтаж труб, но и строительные работы: сверление отверстий, штробление стен и прочее.

Впрочем, эти недостатки можно частично компенсировать грамотным выбором варианта разводки.

Цены на компоненты для двухтрубной системы отопления

~~двухтрубная система отопления~~

Типы разводки

Качественный монтаж системы отопления обеспечивает не только ее последующую эффективность. В процессе строительства требуется решить вопрос эстетичного размещения труб и батарей в комнате, их соответствие интерьеру.

Не последнее значение имеет стоимость. Здесь решающая роль отводится горизонтальному размещению труб в комнате. Возможны два варианта: с верхней или нижней подачей.

Верхняя

Эту схему можно назвать классической, и появилась она вместе с водяным отоплением. В то время еще не было циркуляционных насосов, во всяком случае бытовых. Суть разводки заключается в распределении воды из «подачи», расположенной гораздо выше радиаторов. При этом обратная труба расположена ниже батарей.

Такая разводка предполагает движение воды сверху вниз, что характерно для естественной конвекции. При этом полностью исключено размещение»подачи» ниже батареи. Более того, для большей эффективности она должна располагаться как можно выше, обычно под потолком.

Такая конструкция не всегда «вписывается» в дизайн помещения. Обилие труб визуально загружает комнату, иногда осложняет расстановку предметов мебели. Кроме того, система не будет работать без наклона «подачи» и «обратки». Это создает ощущение кривизны стен и потолка.

Вот почему верхняя разводка считается устаревшей и монтируется когда, по какой либо причине, не хочется или нет возможности использовать насос.

Нижняя

Даже одного взгляда на фото достаточно, чтобы понять, насколько предпочтительнее во всех отношениях выглядит отопление с нижним расположением подающей трубы. В этом случае обязательно нужно предусмотреть вентили в верхней части радиатора, так как при заполнении системы водой в нем возникнет воздушный пузырь.

Трубы расположены ниже радиатора, не загромождают пространство, не привлекают внимание. При желании их даже можно спрятать в стены или пол. На эффективности отопления это никак не скажется.

Естественно, что нижняя разводка двухтрубного отопления предполагает использование циркуляционного насоса. Значит, возникает вопрос монтажа электропроводки и резервного питания, но вряд ли это можно считать серьезным недостатком.

Виды двухтрубных отопительных систем

На практике бывает довольно сложно выбрать отопительную систему для жилого дома. Здесь нельзя допустить ошибки, потом переделать что-либо будет очень трудно. Прежде чем проектировать отопление, нужно сначала выбрать его вид.

С естественной циркуляцией

Конструкция такого типа иногда применяется для обогрева частных домов. В двухтрубном варианте функционирование системы возможно только с верхней подачей. Отсюда вытекают всевозможные недостатки и неудобства. Такую отопительную систему нельзя назвать подходящей для домов с большой горизонтальной проекцией. Чаще всего это одноэтажные здания с большим количеством последовательно расположенных комнат.

Причин тому две:

Для отопления с естественной циркуляцией необходимо соблюдать уклон подающей и обратной труб, что очень трудно сделать на большом расстоянии.
Малое давление в системе не позволяет разносить котел в самый дальний радиатор более, чем на 30 м. Это максимально возможная цифра, на практике нужно рассчитывать на 25 м.

Система с естественной циркуляцией вполне подходит для домов с компактным расположением комнат, в том числе и двухэтажных.

Плюсы и минусы

Система естественной циркуляции имеет несколько несомненных преимуществ:

Долговечность. Отсутствие электрического насоса и низкое давление обеспечивают длительную, безотказную работу данной системы. По оценкам экспертов срок ее службы— до 50 лет.
Энергонезависимость. Система сохраняет работоспособность даже при отсутствии электричества.
Возможность установить насос в случае неэффективной работы, превратив в систему с принудительной циркуляцией.

Недостатков у пассивного отопления больше, и они значительные.

Основные минусы системы:

Низкое давление, создаваемое котлом, вынуждает использовать трубы достаточно большого диаметра, что не выгодно ни с эстетической, ни с экономической точки зрения.
Ограничения по расстоянию.
Медленный, постепенный прогрев.
Необходимость выдерживать уклон «подачи» и «обратки».
Практически невозможно скрыть трубы в стенах.

Система с принудительной циркуляцией

Такое отопление является наиболее инновационным и эффективным. Движение теплоносителя по трубам происходит под воздействием давления, создаваемого электрическим насосом.

Преимущества системы:

Высокая эффективность работы.
Не портит общий интерьер комнаты.
Обеспечивает быстрый и равномерный прогрев всех радиаторов.
Постоянное давление в системе позволяет использовать современные механические устройства терморегулирования.

Этажность отапливаемого здания определяется только производительностью насоса.
Предоставляет более широкие возможности с точки зрения горизонтальной разводки.

Последний пункт наиболее важен при проектировании отопления. Имеется ввиду способ прокладки труб к радиаторам. Выбор оптимального варианта поможет не только более эффективно обогревать комнаты, но и существенно сэкономить.

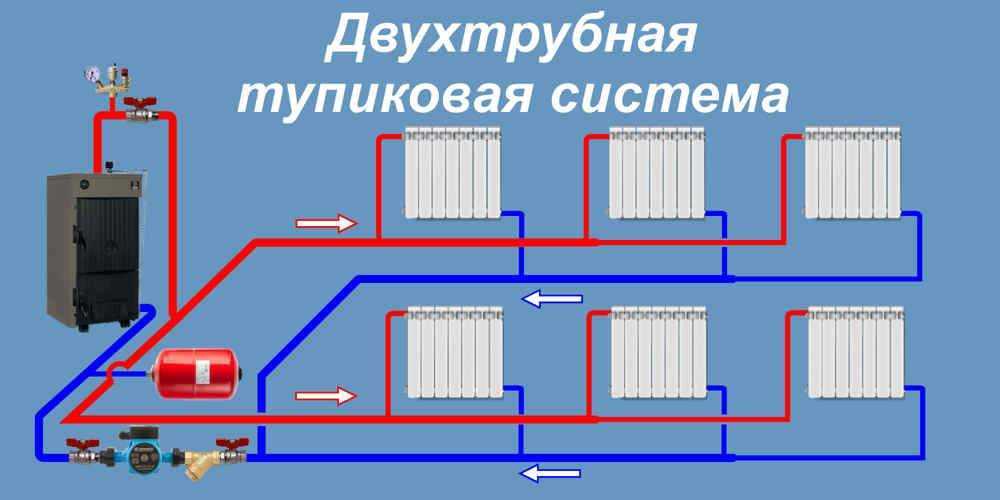

Тупиковые ветви

Типичный способ реализации данной разводки представлен на рисунке. В данном случае здесь показаны две тупиковые ветки, в которых объединено по 6 радиаторов. На практике их количество может быть любым. Такую разводку еще называют со встречными потоками. Объясняется это тем, что в каждой ветке потоки в «подаче» и «обратке» движутся в разных направлениях.

Тупиковую разводку можно считать наиболее распространенной. Ее популярность связана, в основном, с простотой монтажа.

Основные недостатки:

При монтаже используются трубы разного диаметра. Подающая и обратная труба сужаются по мере приближения к последнему радиатору ветви.
Система может потребовать тщательной балансировки. Иногда один обогреватель может зашунтировать все остальные, то есть, вся ветвь замкнется только через него. Добиться равновесия можно регулировкой потоков с помощью вентилей.
Трудно отрегулировать оптимальную температуру в каждой комнате.

Разводка с попутным движением теплоносителя

В данном случае все радиаторы соединены по кольцу. Это стало возможно благодаря тому, что отводная труба появляется только после того, как теплоноситель проходит первый радиатор. «Подача» заканчивается в последнем радиаторе. В результате, как и положено, к котлу подходят две трубы, а система образует замкнутый контур. Специалисты называют его петлей, или кольцом Тихельмана.

Достоинства разводки:

используются трубы одного диаметра;
простая балансировка системы;
возможность использования термостатических приборов.

Правда, последний пункт справедлив только при периметре на более 35 м.

Лучевая схема

Еще ее называют коллекторной, так как «питание» обогревателей осуществляется из одной области. Вся разводка разделена на несколько тупиковых ветвей, по одной батарее в каждой. Как результат — точная регулировка из одного места и возможность использования труб минимального диаметра. К сожалению, данная система пока не получила достаточного распространения.

Явные достоинства сводятся на нет двумя недостатками:

Высокая стоимость. Требуется большое количество труб и строительные затраты.

Сложность монтажа.

Вообще, достаточно редко можно встретить дом, в котором в чистом виде используется та или иная разводка. Чаще всего при проектировании отопления стараются создать комбинацию из нескольких схем в угоду эффективности и экономии.

Видео описывает разные типы устройства двухтрубной системы отопления.

Технология сборки двухтрубного отопления

Прошли те времена, когда для того, чтобы «сварить» отопление, требовалось громоздкое оборудование, а главное — большой опыт его использования. Сегодня любой желающий может относительно недорого приобрести необходимый комплект инструментов и смонтировать систему своими руками. Конечно, потребуются некоторые навыки, но главное — желание.

При производстве работ последовательность действий должна быть следующая:

Установка котла, именно от него нужно начинать все последующие манипуляции.
Местом установки лучше выбрать отдельное помещение, которое должно соответствовать требованиям, предъявляемым к монтажу газового оборудования. Если отопление предполагает естественную циркуляцию, то котел необходимо поставить как можно ниже.
Монтируется расширительный бак. В противовес котлу, для него выбирается самая высокая точка. При этом лучше установить его в отапливаемом помещении. При размещении на чердаках и холодных мансардах нужно позаботиться об утеплении. Желательно продумать, хотя бы примитивную, сигнализацию об уровне воды.
Рядом с котлом, на отводной трубе, монтируется насос. Важно соблюдать направление стрелки. Она должна смотреть на отопительный прибор.
Устанавливаются радиаторы с установленными вентилями для сброса воздуха.
По заранее продуманной схеме монтируется трубопровод. При естественной циркуляции не нужно забывать про обязательный уклон.
К трубопроводу присоединяются радиаторы.

Подключение к водопроводу и канализации. Это нужно для заполнения системы и аварийного сброса из нее воды.
Теперь можно проверить систему на отсутствие протечек.

Следует помнить, что все работы по подключению и первоначальному запуску котла в эксплуатацию должны производить специалисты газовой службы. stove ru порядовки вы можете узнать по ссылке.

Видео

Посмотрите видео, в котором показана пошаговая инструкция монтажа двухтрубной системы отопления своими руками.

Отопление частного дома своими руками

Системы отопления реализуемые в частном домостроении представлены в нескольких вариантах.

Только зная, как лучше сделать отопление в частном доме самостоятельно и правильно, можно получить качественную и долговечную систему с минимальными затратами времени и денег.

Подробнее читайте дальше.

Принцип действия

Система отопления работает с использованием теплоносителя, нагретого до определенных температурных показателей. Нагрев осуществляется внутри теплообменника, после чего по трубам теплоноситель достигает радиаторов, где охлаждается и с соблюдением цикличности процесса снова возвращается в котел.

В открытых системах выдавливание нагретого теплоносителя из узла отопления осуществляется под действием холодной воды, поэтому соблюдается самотечное распределение по трубам и радиаторам. Облегченный воздух из системы нагнетается в расширительный бак, который способен поддерживать стабильный уровень давления в системе отопления.
Закрытые или принудительные системы отличаются циркуляцией теплоносителя с помощью насосного оборудования. Стандартный насос позволяет поддерживать стабильное давление в диапазоне от одной до трех атмосфер.

Несмотря на то, что принудительный принцип работы более перспективен и прост в обслуживании, сегодня такие схемы отопления используются реже, чем проверенные временем открытые системы.

Наладка системы отопления

После заполнения системы необходимо пройтись по всем радиаторам и стравить воздух через краны Маевского: открыть кран Маевского, сначала выходит воздух, затем кран «плюется» воздухом и вода. .. когда вытекла только вода, значит радиатор заполнен водой, закрываем кран Маевского. И так по всем радиаторам.

Скорее всего после манипуляций с радиаторами давление упадет, поэтому перезаправляем систему до рабочего давления. Если есть второй этаж, точно так же стравливаем воздух из его радиаторов. И — доводим систему до рабочего давления.

Спускаем воздух из циркуляционного насоса. На насосе есть винт, его нужно немного открутить отверткой с широким шлицем. Сначала как из радиаторов будет выходить воздух, а потом тоненькая струйка воды. Затем затяните винт. Проверить давление, при необходимости долить теплоноситель.

Важно! Прежде чем двигаться дальше, послушайте, работает ли насос. Бывает, что он не работает из-за того, что у него закис ротор. Отключаем насос и фиксируем его, для чего необходимо: 1) открутить винт в центре двигателя насоса; 2) внутри, на конце ротора, есть прорезь, вставьте в нее отвертку и проверните ротор; 3) вкрутите винт на место. Давайте снова включим насос, теперь он просто должен работать.

На 10-15 минут. При этом через 1…2 минуты работы снова откручиваем винт на насосе, если вода есть, то все в порядке. При включении помпы вы услышите, что воздух снова вышел из дефлекторов, это тоже нормально. И давление упадет, и мы запитаем систему до нужных нам 1,5 атм.

Пока насос работает, перебираем все краны Маевского и проверяем отсутствие воздуха в радиаторах. И снова доводим систему до необходимого давления.

Теперь считаем (пока только верим), что система полностью заполнена хладагентом (но не сильно заблуждаемся, воздух может выходить из системы до 3х недель и даже до месяца, особенно если есть водяной теплый пол, воздух из теплых полов будет выходить сам через воздухоотводчики на коллекторах).

Комплектующие

Основным компонентом системы отопления частного дома является отопительный котел:

твердотопливные модели;
газовые модели;
электрические модели;
модели на жидком топливе.

Схема системы отопления

Также для самостоятельного монтажа необходимо приобрести дополнительные комплектующие, которые могут быть представлены трубами и радиаторами, циркуляционным насосом, расширительным бачком и теплоносителем, воздушным клапаном и другими устройствами .

Особое внимание следует уделить выбору котла отопления, который может отличаться местом установки, конструкцией дымохода, видом используемого топлива, количеством контуров, а также материалами теплообменника .

Проверка элементов системы отопления

Без корректного функционирования всех узлов системы отопления не получится правильно запустить ее. В первую очередь необходимо проверить работу измерительных приборов – термометров и манометров.

Также необходимо проверить функционирование защитных элементов. Система может не запуститься, если седла выпускного клапана или воздухоотводчика не двигаются из-за известкового налета или ржавчины. По этой причине каждый из них открывается вручную.

Давление в воздушной камере контролирует расширительный бачок, оно должно превышать номинальное значение в системе на 5-7%. Если конструкция бака позволяет менять мембрану, ее следует разобрать и проверить, в каком она состоянии.

Стоимость услуги по запуску системы теплоснабжения в частном домовладении зависит от многих факторов и определяется в индивидуальном порядке.

Автор: Сухоруких Мария. 2
1

(0 голосов, в среднем: 0 из 5)

Поделиться с вашими друзьями!

Варианты циркуляции жидкости

Системы с вариантом естественной циркуляции не позволяют обеспечить быстрый и полный обогрев больших площадей, что связано с недостаточной скоростью передачи нагретого теплоносителя по трубопроводу и радиаторам. Неправильное место установки расширительного бака может привести к замерзанию воды, а влага часто вызывает коррозионные изменения металлических компонентов.

Принудительная циркуляция теплоносителя позволяет обустроить систему «теплый пол», а также широко применяется при необходимости установки оборудования косвенного нагрева.

Схема закрытой однотрубной системы отопления

Кроме всего прочего, при закрытой системе циркуляции жидкости насосное оборудование и расширительный бак можно компактно разместить внутри одного помещения, что минимизирует риск замерзания теплоносителя.

Вариант с принудительной циркуляцией является наиболее предпочтительным и позволяет не только контролировать скорость движения жидкости по системе, но и регулировать температуру нагрева с помощью термостатических вентилей.

Подготовительный этап

Как правило, в теплое время года сооружение теплоснабжения не используется. Поэтому, прежде чем запускать отопление в частном доме, нужно убедиться в целостности и надежности его элементов и выполнить ряд подготовительных работ. Перед использованием закрытой системы отопления нужно определить отклонение ее фактических показателей от расчетных параметров.

По правилам подготовка к отопительному сезону осуществляется в определенной последовательности. В первую очередь проводится визуальный осмотр коммуникаций и отопительного оборудования. Для собственника недвижимости вопрос, как запустить радиатор, не должен стоять на первом месте. В первую очередь ему необходимо убедиться в отсутствии механических повреждений на корпусе устройства и проверить надежность его подключения к трубопроводу.

Также перед пуском системы отопления проводится ряд профилактических мероприятий:

Проверка состояния системы дымоудаления. Для запуска котла в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости очищают от сажи и проверяют целостность трубы. В кирпичной конструкции поврежденные элементы при необходимости заменяют. На оцинкованных трубах удаляется ржавчина, если она есть.
Визуальный осмотр труб. Без этого запускать систему отопления опасно. Необходимо выяснить, насколько герметичны трубы, есть ли трещины или заметные дефекты.
Контроль состояния батареи. Управляющая компания перед запуском отопления в многоквартирном доме должна предупредить об этом жильцов, а они должны проверить целостность радиаторов. Отдельные устройства нельзя отключать от сети отопления. При заполнении трубопроводов следить за отсутствием утечек теплоносителя.

Выбор подходящего оборудования

При выборе оборудования, которое будет использоваться при обустройстве системы отопления, необходимо учитывать множество факторов, в том числе площадь помещения, коэффициент теплопроводности стен и режим работы.

Котлы

Основные параметры отопительного котла представлены его мощностью и видом используемого топлива:

На каждые 10 м2 отапливаемой площади в утепленном частном доме с высотой потолков не более трех метров, Потребуется 1 кВт мощности котла. При необходимости можно прибегнуть к помощи проектировщиков, которые выполнят правильные теплотехнические расчеты с учетом всех факторов окружающей среды.
Топливо может быть жидким или дизельным, а также представлено электричеством, магистральным или баллонным газом. Но наибольшее распространение получили твердотопливные котлы, работающие на коксе, пеллетах, дровах или угле.

Не менее важными критериями выбора являются материал изготовления, а также способ монтажа. Современные и очень простые в эксплуатации котлы могут быть настенными и напольными, одноконтурными и двухконтурными, энергонезависимыми и энергозависимыми, с принудительной или естественной тягой.

Трубопровод

Решающее значение в целостности системы отопления отводится трубопроводу, обеспечивающему движение теплоносителя и его доставку к радиаторам. Трубопровод должен быть максимально прочным и долговечным, а также иметь ремонтопригодность.

Оптимальный тепловой режим определяется герметичностью и качеством трубопроводной системы, поэтому при выборе труб необходимо обращать внимание на следующие параметры:

вариант прокладки и расположения труб;
средняя температура охлаждающей жидкости;
указатели давления внутри трубопроводной системы;
конфигурация системы отопления.

Трубопроводы отопления в частном доме могут быть металлическими, пластиковыми и металлопластиковыми. Первый вариант представлен медными и стальными трубами, но лучше всего использовать оцинкованные изделия, менее подверженные коррозионным изменениям. Цинкование может быть диффузионным или горячим.

Организацию системы отопления с естественной циркуляцией чаще всего проводят оцинкованными, нержавеющими или стальными трубами, соблюдая необходимые уклоны. Наиболее современным, удобным в эксплуатации и обслуживании вариантом является использование труб на основе армированного полипропилена. Такие трубопроводы могут быть не только внешними, но и внутренними, благодаря высокому качеству и долговечности материала.

Если в доме помимо штатной системы отопления есть еще и тепловой аккумулятор, полы с подогревом и бассейн, то без гидравлической стрелки для отопления не обойтись. Узнайте больше о функциях этой системы.

Как перевести Гкал в кВт и наоборот, читайте далее. Формулы и примеры.

В случае аварийной ситуации предохранительный клапан в системе отопления сбрасывает давление для предотвращения прорыва. Подробнее о том, как работает такой клапан, вы узнаете из этого материала.

Аккумуляторы тепла

Аккумуляторы тепла обеспечивают накопление тепловой энергии в процессе ее избыточной выработки источником, а также дальнейшее использование при необходимости. Следует отметить, что устройства для аккумулирования тепловой энергии необходимы только для котлов, работающих в периодическом режиме. .

Эти приборы включают угольные или дровяные котлы. Бесперебойно работающее оборудование, представленное газовыми или электрическими моделями, имеет непрерывные системы подачи топлива, поэтому не нуждается в аккумулировании тепла.

Аккумулятор тепла изнутри

Теплоноситель может быть представлен не только водой, но и антифризом. Для сохранения тепла емкость батареи необходимо дополнительно утеплить слоями качественного теплоизолятора и установить на теплое основание. Герметичный бак должен иметь пару отверстий для подключения трубопроводов.

Тепловой аккумулятор подключается к системе отопления параллельно котлу патрубками подачи и обратки. Обязательным условием правильной организации является использование качественной арматуры.

Воздушный вариант — старый проверенный способ

Следует отметить, что он относится к древнейшим способам обогрева и был популярен еще до нашей эры. Конечно, за этот период многое изменилось и улучшилось, но суть метода осталась прежней. В этом случае для обогрева используется теплый воздух, который подается в дом. Воздухонагреватели выполняют роль нагревательных устройств.

Нагреватели для подачи теплого воздуха в дом

Температура нагрева очень легко регулируется, и вы можете сделать ее минимальной, например, днем или если собираетесь уехать на несколько дней, а когда вернитесь, увеличьте его до требуемых пределов. Эта система оптимальна для помещений с повышенной влажностью, так как сушит воздух, но если такой необходимости нет, то стоит просто использовать ее совместно с увлажнителями. Кроме того, более сложные системы оснащены ионизаторами, очистительными фильтрами и могут подавать охлажденный воздух жарким летом, тем самым обеспечивая максимально благоприятный микроклимат круглый год. Вы также можете совместить этот вид с дровяной печью, так легко отапливать дом, даже если произошел сбой с центральной системой. Да и установка отопления такого рода не вызовет особых сложностей.

Недостатки следующие. Из-за принудительной тяги в помещение может проникать пыль с улицы, а фильтры быстро засоряются и требуют замены. Так что это отопление не подходит для жителей промышленных зон. Приготовьтесь к тому, что если вентилятор выйдет из строя, дом быстро остынет. А если в систему попадает угарный газ, то он очень быстро распространяется по дому.

Выполнение работ

Уровень сложности самостоятельного монтажа системы отопления в частном доме напрямую зависит от многих факторов, в том числе от типа трубопровода и установки котла, а также от способа циркуляции теплоносителя.

Установка котла

Сначала устанавливается отопительный котел. Для этого необходимо установить бетонную или асбестоцементную подложку. Проще всего монтировать газовые и электрические навесные модели. Как правило, такие устройства комплектуются специальными креплениями, рассчитанными на вес и габариты устанавливаемого отопительного оборудования.

Жидкотопливный котел в системе отопления

Самостоятельно установить напольный твердотопливный котел несколько сложнее. Место, отведенное под установку такого котла отопления, обязательно заливается слоем стандартной бетонной стяжки толщиной не менее сантиметра.

Выполненная стяжка и установленная нижняя часть котла должны максимально плотно соприкасаться, а зазоры устранить с помощью специального термостойкого герметика.

Установка радиаторов отопления

Перед установкой необходимо убедиться, что приобретаемые модели соответствуют требованиям безопасной эксплуатации устройств:

Радиаторы биметаллические рассчитаны на 35 атм.; Стальные радиаторы
рассчитаны на 6-9 атмосфер; Радиаторы чугунные
рассчитаны на 10-15 атм.; Алюминиевые радиаторы
рассчитаны на 16 атм.

Монтаж радиаторов отопления необходимо начинать с установки кронштейнов, которые крепятся дюбелями к стене. Оптимальным вариантом расположения обогревателя является установка в подоконнике с учетом следующих основных требований:

расстояние радиаторной батареи от вертикальной поверхности, изображаемой стеной, 2 см или чуть более;
расстояние от подоконника и нижней горизонтальной поверхности, представленной полом, в пределах 10-20 см.

Поверхность предварительно размечается под крепеж с соблюдением уровня по вертикали и горизонтали. Затем в соответствии с уже сделанной разметкой устанавливаются радиаторы, проверяется отсутствие уклонов, которые могут препятствовать движению теплоносителя.

Важно помнить, что для обустройства системы отопления в частном доме нормальным считается давление в две-три атмосферы, поэтому смонтированный радиатор должен легко выдерживать такие нагрузки.

Сварка полипропиленовых труб

Полипропиленовые трубопроводы отлично подходят для самостоятельного выполнения системы отопления в частном доме.

Отличаются длительным сроком службы, не подвержены образованию ржавчины и гниения, имеют малый вес, а также могут быть установлены вручную, без привлечения специалистов.

Для создания системы отопления на основе армированного полипропилена потребуется приобрести арматуру, представленную уголками, тройниками, байпасами, переходниками и муфтами.

Сваривать полипропиленовые трубопроводы необходимо специальным приспособлением, называемым паяльником или сварочным аппаратом. Пара элементов нагревается инструментом до температуры плавления, после чего совмещается в горячем состоянии.

Для качественного нагрева внутренней части используется оправка, а наружная поверхность нагревается с помощью втулки. Если сварка или пайка выполнены правильно, то полученное соединение отличается прочностью и высокой надежностью.

Температура нагрева, необходимая для пайки, устанавливается на регуляторе сварочного аппарата. Армированные полипропиленовые трубы свариваются при температуре 260°С.

Даже если вы хотите доверить монтаж систем отопления специалисту, необходимо знать о некоторых нюансах устройства системы отопления.

Пошаговую инструкцию по изготовлению термостата для системы отопления вы найдете по ссылке.

Если радиатор не нагревается.

Если из радиатора идет вода, но радиатор все равно не греет — в чем причина? При неаккуратном монтаже мусор может попасть внутрь труб и скапливаться в тонких местах, например, в клапанах. Нам придется очистить его. Закрываем оба вентиля на холодном радиаторе. Ослабляем накидные гайки на клапанах. Аккуратно сливаем воду из радиатора.

Если давление в системе рабочее, то можно резко открыть кран на подающей трубе, при этом мусор следует вынести струей воды. Ставим радиатор на место, открываем оба вентиля, снова травим воздух через кран Маевского… ну, думаю, все и так достаточно ясно. После таких манипуляций должно появиться два положительных результата:

1) прогреть все радиаторы;

2) у вас есть привычка работать аккуратно, не допуская попадания мусора в трубы.

Также: разница между подачей и обраткой для нормально работающей системы составляет 15-20 градусов. Не более. Но это также зависит от температуры окружающей среды в период запуска. В холодное время года системе необходимо будет, так сказать, «разогнаться». И имеет смысл соблюдать разницу между подачей и обраткой, когда в помещении установится температура.

Вот и все, ничего сложного. Если система отопления собрана правильно, то других проблем быть не должно, и система отопления должна запускаться без проблем .

Даже мелкий ремонт одного из радиаторов или труб отопления неизбежно связан с полным сливом теплоносителя из системы отопления. После окончания работы вам нужно будет заполнить контур водой. Возникает вопрос – как правильно запустить отопление? Какой температуры должна быть вода, с какой скоростью должна наливаться жидкость? Как подготовить и промыть домашнюю теплосеть? Лучше, если работу выполнят мастера – придется учитывать множество факторов.

Запуск

На первом этапе обязательно провести визуальный осмотр трубопроводной системы и радиаторов отопления, а также проверить дымоход. Затем система заполняется охлаждающей жидкостью через специальный субблок, который находится в самой нижней точке.

Для удаления пузырьков воздуха из системы открывают краны Маевского.

При заполнении системы теплоносителем проводится опрессовка.

После полного заполнения системы теплоносителем выполняется ряд мероприятий:

открывается клапан внизу котла отопления;
проверяются значения давления, которые не должны превышать трех атмосфер;
после нагрева теплоносителя открывается клапан подпитки и удаляются воздушные пробки с помощью клапана Маевского.

Радиаторы отопления запускаются фактически дважды: при заполнении системы теплоносителем и при включении котла отопления. Необходимо контролировать работу системы отопления в процессе эксплуатации, периодически проверяя значения на приборной панели или путем визуального осмотра всех узлов.

Процедура перед запуском системы отопления

Открыть кран на расширительном баке.

Открыть краны, перекрывающие теплоноситель на подаче и обратке от котла.

Важно! Перечисленные краны всегда должны быть открыты; после запуска системы маховички с них лучше всего снять полностью и убрать «на видное место».

На предохранительном блоке вообще не должно быть кранов.

Откройте вентили на всех радиаторах. И закрой краны Маевского.

Если система отопления с коллекторами, то открыть краны и на коллекторах (на подаче и обратке, а не на подпитку и слив системы).

Если есть автоматические воздухоотводчики, проверьте, открыты ли они: сверху на них есть черная заглушка, ее нужно открутить, чтобы воздух мог выйти.

Особенности водяного отопления

На сегодняшний день можно выделить две большие группы водяного отопления, это двухтрубные и однотрубные конструкции. В случае со вторым вариантом следует отметить, что он дешевле и проще. Достаточно хорошим решением будет установка такого в одноэтажном доме, но в случае достаточно больших площадей, в частности нескольких этажей, наиболее подходящим вариантом будет двухтрубная система отопления.

В зависимости от выбора системы отопления зависит нагрев батарей

Как правильно подобрать радиаторы отопления для частного дома?

Аккумуляторы бывают следующих типов:

чугунные;
алюминий;
сталь;
биметалл.

Чугунные из-за большого веса и малой площади нагрева постепенно вытесняются биметаллическими радиаторами, срок службы которых составляет 50 лет. Они состоят из внутренней стали и внешней алюминиевой начинки.

Одной секцией можно обогреть 2 м2 площади помещения. Таким образом, для комнаты площадью 20 м2 нужно купить 10 секций. Количество алюминиевых стальных или чугунных радиаторов рассчитывается по тому же принципу.

Для того, чтобы рассчитать количество труб для частной системы отопления, вам необходимо нарисовать масштабную схему. Поднесите к нему все батареи и трубопроводы. Так проще будет посчитать количество тройников, уголков, обратных клапанов, термостатов, кранов.

Отопление частного дома своими руками

Давно прошли те времена, когда частный дом можно было обогреть только печкой. Отсутствие большого количества горячей воды, необходимость топить печь и поддерживать огонь мало способствовали жизни за городом. Собственно поэтому многие стремились переехать в комфортабельные многоэтажки, где отопление и горячее водоснабжение были централизованными.

Сегодня многое изменилось — обилие и выбор современного отопительного оборудования позволяют делать самодельное отопление

своими силами, даже без привлечения профессионалов. Сейчас, наоборот, проживание в коттеджах считается приоритетным, так как горячая вода есть круглый год, а теплоснабжение всегда можно включить, не дожидаясь решения ЖКХ.

Всего выделяется 3 основных энергоносителя — газ, твердое топливо и электричество. О каждом из них, а также о том, как правильно раструбить котел и обеспечить подачу тепла к различным узлам, мы расскажем в этой публикации.

Купить полностью систему отопления не получится ни в одном магазине. Можно подобрать какие-то части и собрать их в систему, можно купить материалы и сделать котел и обвязку полностью своими руками. Неважно, по какому пути вы решите ехать, предварительно нужно определиться со следующими параметрами:

какой вид топлива предполагается использовать;
какое топливо экономически выгоднее.

Материалы для труб

В системе водяного отопления применяются трубы из различных материалов: металл , оцинкованный , из из нержавеющей стали , медь , полимер (металлопластик, полиэтилен, полипропилен, армированный алюминием). Поговорим об основных категориях подробнее.

Металлы

Трубы металлические не лишены существенного недостатка Обладает плохой коррозионной стойкостью. С другой стороны, нержавеющие и оцинкованные материалы очень устойчивы к образованию ржавчины, и их монтируют на резьбовых соединениях.

При прокладке трубопровода из стали потребуется квалификация и опыт работы … Но сейчас, с появлением металлопластиковых и полипропиленовых изделий, устаревшие уже не так часто используются.

Медь

Медные трубы работают при очень высоких температурах и высоком давлении, они долговечны и надежны.

Медные трубы монтируются высокотемпературной пайкой , припоем с содержанием серебра. Их можно замаскировать в стенах здания при проведении отделочных работ. Работа с материалами требует высокий профессионализм … Медь обычно используется в элитном строительстве из-за ее дороговизны.

Полимерные

Полимерные (полипропиленовые, полиэтиленовые) трубы удобны и просты в монтаже. Они прочны, устойчивы к коррозии, имеют гладкую внутреннюю поверхность, поэтому на ней не откладываются отложения минеральных солей.

Металлопластиковые

Трубы железопластиковые состоят из слоя алюминия и двух слоев пластика — внутреннего и внешнего. Они монтируются с помощью 9Резьбовые соединения 0014 без сварки или на прессовых соединениях, что значительно удешевляет монтаж. Но есть у существенный недостаток — высокий коэффициент теплового расширения.

Простыми словами — если у вас долгое время в трубе была только горячая вода а потом подключили холодную , то соединения могут течь .

поэтому нежелательно даже временно отключить котел во время отопительного сезона и размораживайте систему отопления, так как это может привести к повреждению трубопровода. Еще одна причина течи — при изгибе трубы под острым или даже прямым углом алюминиевый слой может треснуть.

Выбор котельной установки отопления

Выбор котла также играет ключевую роль. Выбирать приходится среди электрических, газовых котлов, конструкций, работающих на жидком или твердом топливе.

Чаще всего устанавливаются газовые котлы. В первую очередь в целях экономии и за счет удобства использования.

Бывает, делают электрическое отопление своими руками. Средств в этом случае придется потратить значительно больше, зато выгода видится в бесперебойной подаче электроэнергии и в отсутствии необходимости постоянно подавать топливо.

Монтаж труб отопления: способы разводки и правила размещения системы отопления (125 фото)
Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)
Самодельные котлы отопления — лучшие проекты и пошаговый мастер класс по строительству котлов отопления своими руками (135 фото)

Жилая | GoGreen Financing

Выбрать EEEMТехникаХолодные крышиОтопление и охлаждениеИзоляцияОсвещениеПродукты для бассейновВодяное отоплениеОкнаДругие проекты

Бытовая техника• Холодные крыши• Отопление и охлаждение• Изоляция• Освещение• Товары для бассейнов • Нагрев воды• Окна• Другие проекты

1

2

3

4

5

6

7

8

9 Бытовая техника

Эксплуатация неэффективных приборов обходится типичному домовладельцу более чем в 250 долларов в год, что составляет 12% счетов за коммунальные услуги. Клиенты SoCalGas могут покупать бытовую технику в Интернете и подавать заявки на мгновенное финансирование от кредитора, участвующего в программе GoGreen Home, через EcoFinancing.com.

GoGreen Home соответствует требованиям

ENERGY STAR ^® бытовая техника:

очистители воздуха, стиральные и сушильные машины,
конвекционные печи, посудомоечные машины, морозильные камеры,
индукционная плита или варочная панель, вытяжка,
холодильники 900 03

По данным Министерства охраны окружающей среды США Агентство по охране окружающей среды (EPA) ⁺

Прохладные крыши

Прохладная крыша, отражающая солнечный свет и рассеивающая тепло, сделает ваш дом более комфортным и сократит расходы на кондиционирование воздуха.

Подходящие проекты GoGreen Home

Холодная крыша

Отопление и охлаждение

Старые системы отопления и охлаждения приводят к самым большим затратам на энергию для домашних хозяйств, на которые приходится почти половина счетов за электроэнергию в доме.

Подходящие проекты GoGreen Home

Тепловые насосы (включая любые необходимые модернизации электрических панелей), мини-сплит-системы, системы центрального отопления и кондиционирования воздуха, изоляция и герметизация воздуховодов, испарительные охладители, газовые печи, интеллектуальные термостаты, вентиляторы для всего дома, настройка ОВКВ. доработка и оптимизация, модернизация воздушного фильтра MERV 13, водяное лучистое отопление

Изоляция

Покончите со сквозняками в вашем доме благодаря улучшенной герметизации и изоляции.

Подходящие проекты GoGreen Home

Изоляция чердака, изоляция стен, изоляция воздуховодов, изоляция пола, изоляция бака водонагревателя, изоляция водопроводных труб, изолированный сайдинг, воздушная изоляция, барьер для излучения счетов, что обходится типичному домовладельцу более чем в 250 долларов в год на эксплуатацию.

Подходящие проекты GoGreen Home

Светодиодные лампы, светильники и ленточное освещение

По данным Агентства по охране окружающей среды США (EPA) ⁺

Товары для бассейнов

Товары для бассейнов могут быть очень неэффективными. Вы можете сэкономить до 70% больше энергии с помощью энергоэффективных насосов и покрытий для бассейнов.

Проекты, соответствующие требованиям программы GoGreen Home

Эффективный насос и двигатель с регулируемой скоростью, накрытие для бассейна

По данным Агентства по охране окружающей среды США (EPA) ⁺

Нагрев воды

Замените старый водонагреватель новой высокоэффективной моделью, сертифицированной ENERGY STAR ^®.

Подходящие проекты GoGreen Home

Водонагреватели с тепловым насосом (включая любые необходимые модернизации электрических панелей или затраты на перемещение), безрезервуарные водонагреватели, газовые водонагреватели, изоляция резервуаров и труб, термостатические клапаны для душа, аэраторы для смесителей

Окна

Модернизация Окна более высокого качества будут удерживать тепло летом и зимой.

Подходящие проекты GoGreen Home

Окна, оконные покрытия, оконная пленка

Другие проекты

твой выбор.

Подходящие проекты GoGreen Home

Выбор за вами! Засухоустойчивое озеленение, меры по экономии воды, покраска дома, напольное покрытие или даже новая мебель могут претендовать на получение до 30% вашего кредита.

Бытовая техника

Эксплуатация неэффективной бытовой техники обходится обычному домовладельцу более чем в 250 долларов США в год, что составляет 12% счетов за коммунальные услуги. Клиенты SoCalGas могут покупать бытовую технику в Интернете и подавать заявки на мгновенное финансирование от кредитора, участвующего в программе GoGreen Home, через EcoFinancing.com.

GoGreen Home соответствует требованиям

ENERGY STAR ^® бытовая техника:

По данным Агентства по охране окружающей среды США (EPA) ⁺
