Невозможно представить современную квартиру или дом без комфортной мебели. Диван становится центром всеобщего внимания, его любят хозяева и гости всех возрастов. На нем отдыхают, развлекаются, читают, смотрят телевизионные программы.
Если рядом с диваном находится журнальный столик, можно использовать его для приема пищи, настольных игр и прочих элементов домашнего досуга.
Особенно ценится многофункциональная мебель, к которой относится одна из разновидностей диванов, раскладывающаяся в полноценное спальное место. Собрать кровать-диван своими руками несложно, если следовать инструкциям, представленным в нашей статье.
Кровать-диван своими рукамиСодержание статьи
Мебель, которая имеет несколько функций, выручит, если в доме или квартире нужно разместить достаточно большое количество спальных мест, но при этом есть желание сохранить свободное пространство.
В целом данная модель является популярной у владельцев компактных жилых помещений. Малогабаритные квартиры, квартиры-студии – яркие примеры того, как при помощи дивана-кровати можно увеличить полезную площадь и сделать его привлекательным, используя яркие цвета обивки и броские элементы декора.
В сложенном виде диван-кровать отличается компактностьюДиван-кровати актуальны практически для каждого члена семьи, за исключением тех, кому следует спать исключительно на ортопедических матрасах.
Чтобы собрать несущую часть каркаса, применяют бруски, доски. Материалы дерева – сосна, ель, береза, ольха. Не беда, если в продаже нет готовой доски нужной ширины из натурального дерева – ее можно заменить фанерой. Вместо ламелей применяют деревянные рейки.
Из указанных материалов получается полноценный элемент интерьера, который, раскладываясь, превращается в спальный.
Щиты и детали рамки каркаса изделия конструируют из фанерных листов, листов ДСП и ДВП.
Его мягкая часть включает натуральный латекс, формируется с включением хлопка, термоволокна. Обивка дивана-кровати изготавливается из велюра (хлопок, шерсть), флока, также можно использовать гобелен, куски натуральной кожи.
Натуральное гобеленовое полотно легко очищается от загрязнений различного происхождения. Данный материал является предпочтительным, если в доме есть животные и маленькие дети.
Каркас дивана можно собрать любой – мастер может подобрать желаемую форму и размер. Для работы нужен шуруповерт. Стыки проклеивают, далее укрепляя конструкцию с применением саморезов. Внутренняя часть спинки остается свободной. Верх и наружная часть обтягивается поролоном.
На следующем этапе конструкция обшивается тканью. Для этого нужны заранее подготовленные выкройки элементов. Желательно дополнить обшивку съемным защитным покрытием в виде чехлов. Дополнительные опоры-ножки позволяют равномерно распределять нагрузку.
В целом для сборки конечного изделия достаточно три дня индивидуальной работы.
В продаже есть разные материалы для обивкиСледующий вариант дачного дивана-кровати собирается из сырья, которое очень легко найти в открытом доступе. Речь идет о поддонах. Аналогичная технология может с тем же успехов применяться для изготовления любой мебели в доме или квартире. На выходе получается авторское изделие – экологичное, прочное и долговечное.
Паллеты представляют собой деревянные подставки, которые остаются после покупки различных товаров. Процесс сборки дивана из них несложен для домашнего мастера, но требует некоторых навыков работы по дереву и наличия всех необходимых элементов.
Преимущества дивана-кровати из поддонов:
Перед сборкой нужно обработать надлежащим образом само сырье. Работать с поддонами, которые не подготовлены, затруднительно. Для обработки дерева применяют специальную шлифовальную машину. Но если в хозяйстве такую невозможно найти, берут крупнозернистую наждачную бумагу. Ею тщательно протираются все доски.
Обработка сырьяШлифование деталей завершается получением сырья без травмирующих заноз, неровных участков и мест скола. Далее поверхность покрывается лаком, а в последствии – краской. Покрытия дополнительно защищают изделие от влажности и прочих негативных воздействий внешней среды. Можно обойтись только лаком, если владельцу по душе мебель натуральных цветов.
Новичку желательно выбрать простую модель каркаса дивана-кровати. Угловая требует расширенных навыков работы с инструментами и материалами. Перед сборкой раскладного дивана нужно приобрести специальный механизм, благодаря которому он может трансформироваться из компактного пространства для отдыха в спальное место.
Кроме того, мастеру понадобятся фиксирующие ножки.
Важный совет – использовать помимо креплений монтажную пену, заполняющую пустоты и способствующую чистоте изделия в процессе эксплуатации. В дыры между элементами конструкции не будет попадать пыль и прочая грязь. Дополнительное преимущество такой сборки – в прочности и устойчивости конструкции дивана-кровати на выходе.
Сборка каркаса:
Часть поддона пойдет на формирование спинки каркасаВ доске делаются запилы для вставки спинкиСтамеской нужно отколоть кусок дерева по уровню запилаСпинка-трансформер крепится к основеОснова каркаса готова к раскладкеОкончательно шлифуем конструкциюПосле объединения поддонов в каркас выбирают размеры мягких мест и вырезают поролон соответствующих габаритов – толщина поролона не должна быть меньше 20 см. Выбор степени мягкости сидений, спинки и подлокотников зависит от задумки конструктора. Лучше не делать их слишком объемными. Иначе их будет трудно сшить между собой.
Диван-кровать из паллетов подойдет для дачи и городской квартирыПри наличии чехла эти детали можно просто пришить.
После изготовления каркаса следует заняться обивкой, которая требует не меньшего внимания, чем сборка поддонов. Для того чтобы изделие выглядело гармонично, лучше выбрать однотонную ткань. Это способствует простоте кроя. Обивку крепят к дереву строительным степлером. В этом случае на ней не останется неровных участков, а натяжка будет регулироваться и соответствовать требованиям владельца.
Диван для дачиСердце любого дома — помещение, в котором готовят и принимают пищу. Нужный уровень комфорта достигается правильным зонированием и подбором мебели. Благодаря большому арсеналу столярных инструментов стало возможным изготовление дивана на кухню своими руками.
Инструкцию по сборке ищите в специальной статье.
Таблица 1. Материалы и инструменты для дивана-кровати
| Сырье | Инструментарий |
|---|---|
| 1. Широкая доска под каркас. 2. Рейки из дерева для соединения. 3. Шурупы для мебели . 4. Масло льна или датское бесцветное – подходит для обработки древесины. 5. Шканты. 6. Шпаклевка для работ по дереву. 7. Готовые подушки. | 1. Торцовочная пила. 2. Дрель. 3. Машинка для шлифовки. 4. Шуруповерт. 5. 2 сверла, соответствующие диаметру шурупов и шкантов.  6. Тиски большого размера. 7. Кондуктор, с помощью которого можно получать отверстия в деталях под определенным углом. 8. Струбцины разных размеров. 9. Шпатель для обработки отверстий под шурупы. 10. Неворсовая ткань для работы с древесиной. 11. Угольная линейка. 12. Карандаш. 13. Рулетка строительная. |
Этап 1. Подготовка сырья к работе
На первом шаге необходимо поработать над древесиной. Если использовать широкую доску, то ее нужно распилить торцовочной пилой. Это связано с тем, что при изготовлении мебели детали должны быть ровными. На выходе мастер получает необходимое количество деталей для основы и ее укреплений в виде ламелей дивана и раскладной части. Для того, чтобы они получили товарный вид, нужна шлифовка зерном не менее 220 – для этого используют специальную ленту. Особенно это касается тех частей конструкции, которые будут покрыты маслом.
Этап 2. Сборочные работы по формированию основы
Для сборки используют шканты и метод беспазового соединения стык в стык. Для отверстий пользуются специальным кондуктором. Сверло берут исходя из требований к диаметру шкантов. Вхождение в паз должно быть плотным. Критерий правильного соединения – для подгонки отверстия приходится пользоваться молотком.
Сначала соединяются спинка, плоское быльце и склеиваются с применением струбцин. Далее собирают в одно целое объемное быльце и полки. Верхняя часть первого крепится к каркасу и для этого используют шканты.
При работе требуется точностьСтыковать детали нужно на ровной поверхности, применяя шканты и клей. Для перехода к следующему шагу сборки нужно дождаться полного высыхания поверхности.
Для сборки используют деревянные шканты и клейКрепим боковую планкуСобираем вторую боковинуЭтап 3. Шпаклевание и масляная обработка
Отверстия шпаклюют и применяют шпатель для того, чтобы состав лег ровно.
Масса высыхает, затем шлифуется.
Для того, чтобы улучшить структуру дерева, его обрабатывают маслом. Можно использовать датское масло марки Watso, которое достаточно быстро сохнет и придает конструкции защиту от влаги. Сам состав не имеет цвета и подчеркивает натуральную структуру и оттенок. Возможно использование тонировочных масел. Масло наносят в 1-2 слоя и дают просохнуть каждому. Желательно использовать сухую безворсовую ткань, чтобы убирать излишки масла без ущерба для внешнего вида дивана. Чтобы обрабатывать дерево качественно, понадобится широкая кисть, либо ткань или кухонная губка (не самого маленького размера).
Этап 4. Обустройство основания дивана-кровати
Основание под ламели изготавливается поочередным соединением деталей и каркаса стык в стык. Углы обязательно фиксируют на время сушки, применяя для этого опору из остатков доски. Такая временная опора не даст каркасу перемещаться в ненужном направлении.
Далее ламели крепятся на основании. Расстояние между ними регулируется естественным образом – между двумя рейками одна кладется плашмя и две на ребро. Для фиксации используется клей.
Далее крепятся рейки на первую половину кроватиКлей обеспечивает дополнительную фиксацию ламелейЭтап 5. Работа раздвижной системы
Чтобы диван можно было использовать как спальное место, сначала крепится основная деталь – широкая фасадная доска. На полу создают 2-3 упора и опускают на них каркас таким образом, чтобы доска была плотно прижата и не двигалась.
Далее укладывают остальные ламели с зазором. Нужно обязательно проверить работу всей системы. Если диван не разворачивается в нужном направлении без проблем, выдвигающуюся часть можно снабдить колесиками. При этом фасадная часть становится уже.
еобходимо выверять расстояние между деталями основания дивана-кроватиСборка завершается тестированием механизма раскладкиСборка дивана-кровати подошла к концу.
Осталось только пошить диванные подушки или постелить на основание два узких матраса, чтобы на нем можно было удобно расположиться.
Оригинальная конструкция раскладного дивана-кровати предусматривает использование особого матраса-футона. Это тонкий мат с нестандартным наполнением, который не только удобен, но и создает в интерьере особый колорит.
В странах Азии на матрасе-футоне, набитом сухой ламинарией и другими водорослями, люди спят уже 20 веков. Представители прочих наций используют такой матрас на раскладном диване.
В настоящее время футоны наполняют современными материалами. Для этого применяется латекс, хлопок, кокос, термоволокно.
Диван-кровать в восточной стилистике удобен и красивМодель, сборка которой рассматривается далее, имеет простую конструкцию. Откидные ножки являются опорой для спинки, когда они соединены вместе. В разложенном виде на ножках располагается спальный матрас.
Основа для работы
Из деревянного щита для производства мебели вырезают (размеры – в миллиметрах):
Из струганого пиломатериала готовят (размеры деталей – также в мм.):
Таблица 2. Что потребуется при изготовлении изделия
| Наименование | Количество, размеры (мм., если не указано иное) |
|---|---|
| 1. Болты. 2. Гайки самоконтрящиеся. 3. Шайбы. 4. Шурупы и шайбы к ним. 5. Шканты из дерева. 6. Мебельные стяжки в составе комплекта. 7. Разные элементы для работ в виде шурупов. 8. Ремень из синтетического материала. 9. Наждачка. 10. Составы для склеивания, покрытия и обработки . | 1. М8 х 80 – 4 шт., М8 х 70 – 2 шт. 2. М8 – шесть гаек. 3. 3 штуки размером 25 х 8,5 х 1. 4. 2 шурупа размерами 6 х 80 мм. Количество шайб — 6. 5. Детали в количестве 16 штук, диаметр – 8. 6. В состав комплекта для сборки дивана-кровати входят восемь элементов стяжки, винты М5 х 80, шайбы и втулки размерами 10 х 15, внутренняя резьба вида М5. 7. Ширина -25, длина изделия – 8 метров. |
Среди инструментов, которые понадобятся сборщику:
Инструкция по изготовлению раскладного дивана-кровати
Шаг 1. Дисковая пила понадобится, чтобы вырезать все необходимые детали. Углы приобретают скругленную форму за счет лобзика, кромки деталей шлифуются мелкой наждачной бумагой. Подготовка сырья завершается покрытием деталей лаком, причем им нужно дать высохнуть.
Округлые края деталейБоковины сидения соединяют продольными досками. Для креплений берут 2 шканта, клей и одну мебельную стяжку. Всё это придаёт сборке требуемую жесткость.
Монтаж укрепленийАналогично собирают спинку. Нужно тщательно отмерить отверстия для крепления осей. Это нужно, чтобы в местах поворота не было препятствий. Шарнирные соединения изготавливаются с помощью болтов и гаек с 6 гранями (в списке материалов они соответствуют наименованию самоконтрящихся). Чтобы уменьшить силу раскладного механизма, используют шайбы размерами 25 х 8,5 х 1 мм.
Соединение деталей требует подготовкиК продольным доскам спинки и сидения присоединяют бруски сечением 30 х 30 миллиметров.
Для этого берут шуруповерт и клеевой состав. Так кладут рейки и создают основание конструкции. С учетом толщины вкладки в виде матраса, продольная часть и решетка находится на расстоянии 45 миллиметров от верха боковин. Общее расстояние сидения от уровня пола — 425 миллиметров.
Шаг 2. В отверстия продольных частей корпуса диаметром 10 мм. нужно вставить втулки. Они находятся в комплекте и имеют внутреннюю резьбу. Диаметр – 10 мм. В эти втулки вворачиваются винты с головкой и шестигранником. Все вместе затягивается торцовым ключом.
Шаг 3. Шарниры со всех сторон соединяются шурупами размером 80 мм., также для шарнирного соединения ножек понадобятся брусок диаметром 22 миллиметров и шайбы из набора в количестве 3 штук.
Шаг 4. Планки собираются ременной лентой. Чтобы соединение получилось качественным, нужно применять струбцины – их готовят к работе заранее. Длинная доска или брус выступит опорным элементом.
Чтобы изготовить прокладки, берут остатки плит спрессованной древесины.
Шаг 5. Болтами крепят рамы спинки и сидений. Чтобы придать прочность конструкции, изнутри с боков присоединяют бруски и делают упор, чтобы струбцины позволили полностью просушить изделие. Поперечные части крепят шурупами. Они прикручиваются по одной штуке слева и справа. Когда диван поднят и собран, опоры обеспечивают дополнительную надежность конструкции.
Струбцины позволяют добиться точности работШаг 6. Можно попробовать разложить диван и протестировать механизм. Для этого спинку немного двигают вперед, тянут на себя круглое балочное соединение. В результате трансформации получается кровать размерами 1600 х 2000 мм.
Механизм раскладки в готовом видеПоверх каркаса кладут матрас-футон, который хорошо проветривается сквозь решетку и обеспечивает комфорт за счет натуральной и качественной начинки.
Несмотря на то, что спинка и сиденье после сборки дивана кажутся несоразмерными, после укладки матраса на основание можно в достаточной степени оценить его удобство.
Для укрепления матраса его привязывают тканными лентами и закрепляют их на нижней продольной части спинки.
Раскладной диван, собранный по указанной технологии, идеально подходит под восточный колорит, а в интерьере другого типа станет одним из любимых мест отдыха членов семьи и гостей дома.
Изделие создает полноценное место для отдыхаРаскладной диван, который станет не только местом отдыха, но и сна, можно сделать самим по разным схемам. Существует множество вариантов, каждый из которых соответствует определенной стилистике пространства. Учитывая большое количество тканей для обивки, фурнитуры, деревянного сырья и комплектующих, на выходе можно создать уникальное изделие, которое станет шедевром домашней обстановки.
Большинство предметов мягкой спальной мебели просты по своему устройству.
Если изготовление шкафа для одежды, стенки или шифоньера потребует определенных знаний и навыков столяра, то сделать кресло или диван-кровать своими руками проще. Нужно всего лишь сделать каркас и обтянуть спинку и основание дивана мягкой обивкой.
Содержание статьи:
На практике все обстоит сложнее. Конструкция самодельного раскладного дивана-кровати должна как минимум соответствовать 3 основным критериям:
Последний пункт означает, что процесс представляет собой сборку конструкции оригинальной схемы, а не капитальный ремонт фабричной мебели. Так как построить полноценный диван-кровать своими руками без подушек, матраса, облицовки спинки и подлокотников практически невозможно, то все мягкие детали можно позаимствовать со старых диванов, кресел, кроватей.
Самый простой диван-кровать собирается из поддонов. Каждый европоддон нужно будет отшлифовать, покрыть лаком. По сути, эта конструкция дивана-кровати напоминает игрушечный конструктор. Можно сложить поддоны один на один, к нижнему ряду добавить несъемную спинку, получится диван.
Если выложить поддоны на полу, получится наборной подиум, а после укладки подушек его вполне возможно использовать в качестве спального места или двуспальной кровати.
Вариант с поддонами может использоваться в качестве дополнительной спальной мебели на даче или даже в качестве места для отдыха на веранде частного дома.

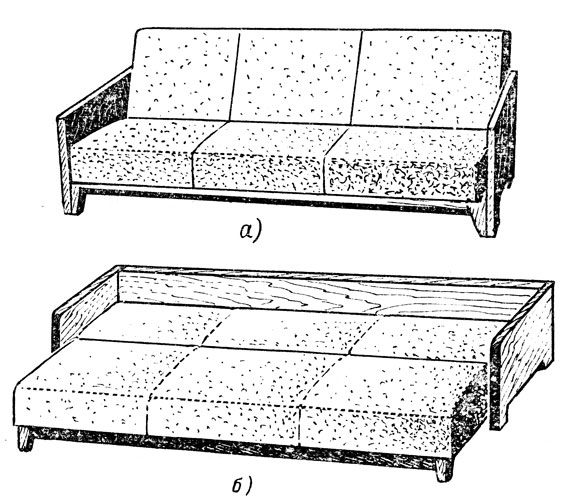

Для квартиры больше подойдет мебель с выдвижным спальным местом. По сути, это классический вариант диван-кровати раздвижной конструкции, который массово выпускается мебельными мастерскими и предприятиями.
В собранном виде диван-кровать практически ничем не отличается от обычной мягкой мебели. Для того, чтобы привести его в спальное положение, нужно убрать подушки (они же служат обивкой спинки) и выдвинуть переднюю стойку.
Диван-кровать можно сделать по схеме с усиленным спальным местом. В этом случае сидение можно сдвинуть, но с небольшим подъемом этой части корпуса. Спинка просто опрокидывается на освободившееся пространство.
Диван-кровать выглядит просто, но подвижную часть корпуса устанавливают на специальной опоре, упрощает подъем. Схема механизма достаточно сложная, сделать опору своими руками, скорее всего, невозможно.
Но в целом идея интересная, поэтому строить диван-кровать подобной схемы имеет смысл, только если остались детали от старой мебели.
Еще один проект самодельного дивана-кровати, схему которого также используют в промышленном изготовлении спальной мебели. Это раскладной диван-кровать.
В сложенном положении он напоминает небольшой детский диван с высокой посадкой. Примерно такие модели, похожие на кушетки, часто устанавливают в комнатах отдыха, и даже в гостиных перед телевизором.
Чтобы разложить диван-кровать, необходимо:
Это одна из наиболее удачных конструкций, но простой в изготовлении ее не назовешь. Мягкая часть сидения диван-кровати тоже раскладывается, поэтому ее нужно расстелить на всю поверхность спального места.
Самой необычной моделью раскладного спального места можно назвать конструкцию, приведенную ниже. Это полностью оригинальный проект, в котором двуспальная кровать складывается бортами внутрь.
Чтобы превратить ее в полноценный диван-кровать, нужно лишь добавить в конструкцию спинку, мягкие подушки и обивку сидения. Кроме того, потребуется матрас и набор спальных принадлежностей.
Раскладной диван-кровать не обязательно должен быть большим. Он вполне может быть односпальным с возможностью увеличения ширины спального места за счет откинутой спинки.
Если посмотреть на фото и чертежи раскладного дивана или аккордеона, то становится ясным, что наиболее сложной в изготовлении является спинка.
Она состоит из 2 частей, что дает возможность не просто положить ее, а одновременно увеличить ширину спального места дивана-кровати.
Раздвижной вариант спальной мебели можно построить по каркасной схеме. Основу диван-кровати делают в форме короба.
Для изготовления каркаса используется деревянный брус 45х45 мм. Из него же собирают раму спинки дивана-кровати. При необходимости каркас и раму можно сварить из профильной трубы 25х25 мм. Конструкция получится чуть тяжелее, но устойчивее и жестче.
Спинку лучше сделать из пиломатериалов, обшить фанерой и листами вспененного полипропилена. Боковины можно делать произвольным образом, можно даже использовать детали от старого кресла. Заменить обивку и поставить на диван-кровать.
Выдвигаемую часть лучше сделать из толстой фанеры или сбить из брусков 45х45 мм. Это наиболее уязвимая часть дивана-кровати, ее придется регулярно двигать, поэтому долговечность мебели зависит именно от прочности этой детали. По замыслу она должна сдвигаться на пластиковых опорах-колесах, но на практике такая схема работает не слишком хорошо из-за деформации и заклинивания колесиков.
Диван-кровать можно построить по раскладной схеме.
Основа дивана – короб, собранный из 2 спинок двух боковин (лагов).
Детали соединяются между собой с помощью стальных уголков и саморезов.
Наиболее сложная раскладывающаяся часть дивана-кровати представляет собой П-образную раму, верхняя часть которой используется в качестве спинки (в сложенном положении), а к нижней крепится каркас сидения. Соединение выполняется с помощью шпилек или саморезов. Вся эта конструкция в форме бабочки фиксируется на спинках с помощью вкручиваемых шпилек, они работают, как поворотные оси.
Понятно, что это только деревянный каркас дивана-кровати, нужно будет еще сделать тканевую облицовку и мягкие подушки.
Для первого опыта изготовления диван-кровати лучше всего выбрать относительно простую схему раздвижной мебели. Такая конструкция не имеет сложных поворотных узлов, подвесов или опор, поэтому ее можно будет изготовить даже с минимальным опытом столярных работ.
Для диван-кровати лучше всего использовать толстую фанеру 18-20 мм. Из нее получается наиболее долговечная мебель.
Но высокая стоимость фанерных листов иногда не позволяет сделать всю конструкцию фанерной. Чтобы удешевить процесс постройки диван-кровати:
Доски, используемые для изготовления диван-кровати, должны быть идеально плоскими. На этот факт нужно обратить особое внимание при покупке материала. Иначе мебельный щит, склеенный из досок, будет неровным. Поэтому купленный материал до начала постройки диван-кровати нужно будет прострогать на станке, как по плоскостям, так и по торцевым поверхностям.
Кроме того, потребуются столярный клей, саморезы, мебельные шурупы с конической головкой, колышки для нарезки шкантов, пропиточная восковая композиция. Ее применяют для спальной мебели, устанавливаемой на верандах или крытых террасах.
Для формирования мягкой части сидения и спинки диван-кровати нужно будет сшить подушки или сделать матрас на основе пенополипропилена толщиной 60-70 мм.
Для самодельного дивана-кровати можно пошить мягкую облицовку с набивкой обрезками флизелина или поролона.
Можно было бы использовать фанеру толщиной 20 мм, это даже позволило бы снизить общий вес дивана-кровати. Но внешний вид мебели явно был бы менее выразительным, так как дерево после обработки воском и полировки выглядит куда более привлекательно, чем фанера.
Для изготовления потребуется достаточно большой список инструментов:
Кроме того, потребуется разметочный инструмент – штангенциркуль, рулетка, столярные угольники, маркеры.
Теперь важный момент – клей. Для склеивания деталей диван-кровати можно использовать любой современный клей для столярных работ. Лучше, если на полиуретановой основе. Твердые клеевые композиции применять нельзя. Фиксация клеем должна оставаться пластичной. Полиэфирные или эпоксидные клеи после застывания держат неплохо, но через пару месяцев клеевой шов отрывает верхний слой дерева, и стык разваливается.
Исключение – казеиновый клей, абсолютно безопасный и нетоксичный. Гранулы разводят в холодной воде и нагревают в металлической емкости на водяной бане. Его разводят за час до работы, как правило, банки 200 мл вполне хватает для склеивания всех деталей.
Казеиновый клей можно сделать за 5 мин.
По рецепту нужно 100 гр творога смешать с 40 мл нашатырного спирта. Получится прозрачная вязкая масса, которой отлично можно склеить и зашпаклевать любое дерево.
Любая корпусная мебель по существующим стандартам может собираться либо с использованием классического соединения шип-паз, либо с помощью деревянных штифтов или шкантов.
Для сборки корпуса самодельной диван-кровати первый вариант был бы более предпочтителен, так как шип-паз обеспечивает более высокую жесткость на скручивание или изгиб. Но этот способ достаточно сложен для первых опытов по постройке спальной мебели. Поэтому сборочные операции выполняются на шкантах, с проклейкой стыкуемых поверхностей казеиновым (можно любым полиуретановым) клеем.
Собирать и стыковать детали только с помощью саморезов нельзя, даже если главные элементы изготовлены из фанеры. На саморезах диван-кровать, стулья, кресла простоят максимум несколько месяцев, после чего отремонтировать мебель достаточно сложно из-за трещин.
Процесс шкатовой стыковки трудоемкий. Например, для торцевого соединения 2 досок с помощью шкантов необходимо просверлить отверстия в обеих деталях.
Главная сложность заключается в том, чтобы правильно просверлить отверстие. Оно должно соответствовать диаметру шканта или быть на 0,1 мм его меньше (для клеевой посадки). Кроме того, ось отверстия должна быть строго перпендикулярна торцевой поверхности. Поэтому для сверловки используют специальные направляющие приспособления – кондукторы, которые устанавливают в точке сверловки и фиксируют с помощью струбцины. На второй доске также сверлят отверстия.
После сверловки в отверстия забивают шканты (деревянные штифты), а на торцевую поверхность наносят клей.
Далее стыкуют доски, подбивают молотком и стягивают струбцинами.
В результате получается мебельный щит, из которого можно сделать не только диван-кровать, а любую домашнюю мебель.
Для изготовления раздвижного дивана-кровати в первую очередь необходимо правильно раскроить заготовки.
Так как каркас будет склеен на шкантах из досок-сороковок, для нарезки используется настольный отрезной станок с ручным приводом циркулярной пилы.
Другим способом в домашних условиях качественно раскроить доски не получится. Требуется не только отрезать заготовки по размеру, но и обеспечить прямой угол между плоскостью реза и поверхностью доски-сороковки.
Кроме того, нужно будет нарезать заготовки для обрешетки плоскости подвижной части дивана-кровати.
Конструкция дивана состоит из базовой части или короба и подвижной — спальника. Неподвижная часть будет склеена из одной простой боковины, спинки и боковины-полочки.
Простую боковину и спинку нужно склеить на шкантах из двух пар досок (заготовки вырезают по 2х80 см и 2х210 см). Если правильно соединить, то обе детали диван-кровати будут выглядеть так, как будто их вырезали из одного массива плиты дерева.
Заготовки нужно будет обязательно отшлифовать с помощью щлифмашины.
Это поможет затереть шов и снять остатки клея. Никакого дополнительного шпаклевания на стыках склеенных досок делать не нужно.
Следующим этапом нужно примерить и изготовить шканты, сделать отверстия на простой боковине и спинке. Соединять детали нужно под прямым углом, как в коробке или книжной полке.
Предварительная примерка деталей диван-кровати поможет проверить, правильно ли выполнен стык, и были ли допущены ошибки. Вот здесь как раз и будет видно, насколько правильно и качественно были простроганы доски.
Эта деталь диван-кровати больше похожа на этажерку для книг. Нужно будет вырезать из доски 3 отрезка по 70 см и два по 40 см и 20 см высотой. Края заготовок зачищаются шлифовальной машинкой. Если есть возможность, то торцы деревянных заготовок лучше отполировать с помощью войлочного круга, посаженного на дрель.
Боковину-полку собираем, как и все детали диван-кровати, с помощью шкантов и клея.
После сборки корпус нужно будет зафиксировать с помощью столярных струбцин.
В процессе сборки нужно следить, чтобы усилие затяжки на струбцинах было примерно одинаковым, иначе, если пережать хотя бы в одном месте, то могут появиться щели.
После того как клей высохнет, можно примерить, как боковина-полка стыкуется со спинкой диван-кровати.
В первую очередь нужно соединить на шкантах и склеить спинку диван-кровати и простую боковину. Чтобы стык не разошелся за время высыхания клея, обе детали нужно зафиксировать с помощью струбцин.
Следующим этапом нужно соединить второй край спинки диван-кровати с боковиной-полкой. Для этого передвигаем деталь к спинке, по возможности максимально плотно, далее фиксируем струбциной и вырезаем деревянную заготовку быльца (верхней части) боковины.
Далее:
Соединение на шкантах нужно сделать не только по быльцу, а также в срединной и в нижней доске. Только тогда нагрузка будет распределяться равномерно по всей склеиваемой площади поверхности.
Крепление шкантами идеально работает при сборке шкафов и полок. Для диван-кровати его прочности явно недостаточно, так как мебель для сидения и отдыха испытывает большие нагрузки.
Поэтому, как только клей подсохнет, с тыльной стороны спинки нужно просверлить шесть сквозных отверстий под саморезы. Диаметр сверла 3,5 мм. Каждую боковину дополнительно притянем к спинке шестью саморезами. Отверстия можно зашпаклевать столярной шпаклевочной массой.
Следующим этапом внутри короба нашиваем раму из бруса 50х75 мм. На нее будут опираться рейки обрешетки и матрас.
С помощью угольника и струбцин нужно будет отрегулировать положение всех четырех брусков так, чтобы углы получились прямыми, иначе весь каркас диван-кровати может слегка «скосить» в сторону.
Внутри рамы вшиваем брус-распорку, иначе рейки обрешетки будут сильно прогибаться под весом сидящих на диван-кровати людей.
Можно вшить 2 продольные распорки, но меньшего сечения, например, 50х50 мм. Концы брусов соединяют с рамой косыми врезками саморезов только после того, как положение распорки будет выровнено по уровню горизонта и плоскости рамы. Закручивают по одному саморезу слева и справа. То есть всего распорку будут удерживать 4 самореза.
Для одного человека весом до 70 кг этого достаточно. Если диван-кровать делается для семьи, то 4 саморезов будет недостаточно, чтобы компенсировать прогиб реек обрешетки. Поэтому многие мастера дополнительно нашивают с каждого конца распорки по паре деревянных треугольников, вырезанных из обрезков доски.
После набивки бруса все детали диван-кровати, особенно те, с которыми будут контактировать руки человека, необходимо обработать шлифовальной машиной. Первоначально крупной наждачной шкуркой снимаем неровности на стыках, затем мелким зерном шлифуем дерево до гладкой поверхности.
Осталось набить рейки обрешетки. Для раскройки заготовок рекомендуют использовать простую доску сечением 100х20 мм. Но на практике рейки такого сечения выдерживают нагрузки лишь в случае, если они нарезаны из дуба или акации. Обычная сосна или ель оказываются недостаточно прочными. Поэтому нужно либо подобрать подходящее дерево, либо увеличивать сечение до 20х120 мм или 25х120 мм. Понятно, что рейки должны быть без сучков и трещин.
Нарезанные дощечки выкладываем на раму последовательно, с шагом, равным ширине заготовки плюс 10-15 мм. Для ускорения и упрощения процесса можно использовать шаблон из рейки с примотанными на торце двумя резиновыми ластиками для рисования.
Рейки можно крепить саморезами или мебельной скобой. В последнем случае потребуется пневматический степлер или молоток. Прочность крепления невелика, но зато мебельная скоба не расколет брус.
Если использовать саморезы, то, во-первых, не длиннее 25 мм, а во-вторых, в рейках нужно будет сверлить сквозные отверстия 4 мм диаметром.
Так, чтобы саморез не расколол рейку при вворачивании его в тело бруса.
Для изготовления выдвигающейся части диван-кровати потребуется рейка обрешетки, два бруса 50х75 мм и одна доска, которая одновременно будет выполнять функции борта или нижней части фасада.
В первую очередь нужно закрепить один из брусов на внешней стороне опорной рамы диван-кровати. Сделать это можно саморезом, но лучше всего использовать пару столярных струбцин. Брус нужно будет выровнять так, чтобы он заходил под торцы ранее уложенных реек с небольшим зазором 2-3 мм.
Теперь самое сложное, нужно вырезать по размеру доску борта. Обычно высота спального места диван-кровати над уровнем пола не превышает 35-37 см. Но так как диван самодельный, размеры выбирались произвольно, может так получиться, что ширина доски (заготовки) получится меньше, чем уровень планок. Поэтому при раскройке деталей еще перед сборкой диван-кровати нужно отобрать самую широкую доску и оставить ее для борта.
Готовую деталь устанавливаем на ребро так, чтобы она касалась плоскостью бруса, закрепленного струбциной.
Далее переносим разметку верхней кромки бруса на доску и снимаем обе детали с короба диван-кровати. Теперь нужно закрепить брус на внутренней поверхности борта по линии разметки. Для этого потребуются 5-6 столярных саморезов длиной 60-70 мм.
Следующим шагом нужно набить оставшиеся рейки обрешетки на брус подвижной части диван-кровати. В этом случае для крепления используются саморезы 25-30 мм. Перед заворачиванием каждого крепежа нужно обязательно сверлить отверстие диаметром 2,5-2,7 мм и снимать фаску под коническую головку самореза. Только так можно полностью утопить крепеж в дерево и не расколоть рейку.
Если для реек обрешетки был выбран старый, очень плотный дуб (а именной такой и нужен), то с закручиванием саморезов могут возникнуть проблемы. Можно, конечно, попытаться подобрать для отверстий сверло чуть большего диаметра, но можно легко и прослабить крепеж.
Поэтому для таких случае саморезы перед вкручиванием макают в хозяйственное мыло или обтирают парафиновой свечкой. Это более надежный вариант.
Перед укладкой реек можно нанести несколько точек клея на опорную поверхность бруса. Заворачивать саморезы нужно вручную или на самых малых оборотах.
Останется лишь проверить, насколько свободно выдвигается диван-кровать, и снять напильником фаски с ребер бруса-распорки и с торцов реек обрешетки.
Вот теперь можно разобрать диван-кровать, снять подвижную часть и обработать деревянные детали морилкой или восковой пропиткой. Это можно было бы делать по частям в процессе изготовления мебели, но в таком случае могли появиться пятна, и сам диван был бы в разводах.
Поэтому декоративное покрытие наносится один раз по всей поверхности.
Остается лишь уложить матрас, сделать обивку спинки и уложить подушки.
Построить диван-кровать своими руками не так уж и тяжело даже для начинающего столяра краснодеревщика.
Нужно лишь заранее позаботиться о качественном материале и не экономить на аренде высококлассного инструмента. Красивую мебель с одним рубанком и пилой сделать невозможно.
Поделитесь своим опытом изготовления диванов, какие конструкции, по-вашему, можно считать наиболее удачными для постройки своими руками. Что можно изменить или дополнить.
Вы ищете диван-кровать, чтобы развлекать гостей на ночь? Почему бы не заняться изготовлением собственного? Мало того, что вы потенциально можете сэкономить много денег, это забавный проект, в котором может участвовать вся семья.
Расширьте свое жилое пространство, создав собственный диван-кровать.
Если у вас небольшая квартира-студия, вы можете использовать ее как диван днем и кровать ночью. Для крошечных домов это идеальная кровать, когда к вам приходят гости.
Более того, диваны-кровати, сделанные своими руками, которые мы собрали ниже, — это не просто обычные диваны-кровати, а многофункциональная мебель с полками и дополнительным местом для хранения.
Изображение: WoodbrewНачнем с моего списка самодельный диван-кровать Woodbrew с большим местом для хранения внизу:
Посмотрите видео ниже, как Дилан и Молли из Woodbrew превращают полные листы готовой фанеры в диван-кровать со скрытым местом для хранения. Это такой простой дизайн, но он может значительно сэкономить место, если у вас крошечный дом или небольшая квартира:
Стопоры предотвращают изгиб дерева, а подъемная система значительно облегчает доступ к хранилищу.
Просто убедитесь, что поршни, которые вы получаете, достаточно прочны, чтобы выдержать размер кровати, которую вы планируете использовать.
Между тем, Молли и Диланд использовали для дивана-кровати фанеру размером 4 на 8 футов с УФ-обработкой. Тем не менее, вы можете сделать свой конечный продукт более прочным, выбрав настоящие березовые листы размером 5’x5’, усиленные треугольниками или диагональными связями.
Дилан начал с того, что распилил фанеру до нужной ширины и скосил края внутрь для эстетики и ощущения гладкости. Затем он предварительно просверлил все места, где будут винты, прежде чем выполнить окончательную шлифовку.
Далее идет сборка и крепление подъемной системы и стопоров. После этого они перевернули основную часть, чтобы упростить установку нижней части дивана. Наконец, они вернули его в исходное положение и вкрутили петельку из нейлона для ручки.
Теперь осталось только поставить самодельный диван-кровать там, где вам нужно, и добавить матрас и подушки.
Далее следует очаровательная деревенская многофункциональная вещь от Глена из DIY Creators. Днем это диван со встроенной полкой. Ночью он превращается в двуспальную или полноценную кровать со встроенной тумбочкой. Для людей с ограниченным пространством этот диван-кровать является прекрасным дополнением для личного использования или когда у вас есть гость.
По словам создателей DIY, этот диван-кровать стоит всего около 130 долларов в зависимости от того, где вы покупаете перечисленные материалы. Кроме того, чтобы поддержать создателя, вам придется купить подробный план всего за 5 долларов.
Во-первых, вы склеите два куска древесины, используя столярный клей и дюбели, чтобы сформировать спинку дивана и подлокотники. Струбцины обеспечат плотное склеивание пиломатериалов во время сушки. Затем вам нужно будет прикрепить подлокотники к спинке дивана, используя тот же процесс, используя наждачную бумагу, чтобы предотвратить скольжение зажимов при приложении давления.
Соберите каркас сиденья, включая переднюю и среднюю опоры. Закрепите их на месте, используя больше столярного клея и шурупы с потайными отверстиями. Если древесина, которую вы использовали, грубая и неровная, отшлифуйте ее несколько раз наждачной бумагой.
Затем укрепите заднюю часть кронштейна для хранения. Для этого можно использовать шурупы, если диван-кровать будет стоять у стены. Если нет, лучше использовать дюбельные стержни, так как они менее заметны. Нанесите на диван-кровать краску или отделку, которая будет соответствовать декору вашей комнаты.
Затем закрепите планки выдвижной части дивана-кровати с помощью клея и шурупов, чтобы сделать их прочными. Просто убедитесь, что между каждой планкой достаточно места.
Наконец, добавьте последние штрихи. Края планок лучше закруглить шлифовальной машиной. Если вы не хотите, чтобы планки тянулись полностью, вам также необходимо добавить стопоры на концы планок, прикрепленных к передней панели.
Изображение: HomeMade ModernУстройтесь поудобнее, независимо от того, в каком положении вы хотите расслабиться, на диване-кровати HomeMade Modern с регулируемой спинкой. Этот раскладной диван, сделанный из толстой фанеры, трубопровода EMT и лапши для бассейна, требует только основных инструментов для создания. Если вам нужна версия для тяжелых условий эксплуатации, вы можете заменить кабелепровод стальной трубой с резьбовыми фланцами.
Если у вас есть базовые навыки рукоделия, эту версию дивана-кровати сделать несложно. План HomeMade Modern, который вы можете скачать бесплатно, включает в себя все, что вам нужно знать о материалах, размерах и сборке. Этот план вместе с видео ниже гарантирует, что процесс создания дивана-кровати своими руками пройдет максимально гладко.
Вы начнете с распиливания фанеры до нужных размеров, указанных на плане. Затем возьмите полосы шириной 6 дюймов для складных рук и склейте каждые две части вместе с помощью пружинных зажимов. Сделайте то же самое для полос шириной 17 дюймов для боковых панелей. После полного высыхания приступайте к вырезанию их до нужного размера.
Просверлите отверстия для шарниров в боковых панелях, убедившись, что отверстия правильно совмещены. Затем просверлите отверстия диаметром 1 дюйм во вращающихся частях рычага, куда будут вставлены кабелепроводы ЕМТ.
Отшлифуйте древесину и скруглите острые углы. Затем соедините детали вместе с помощью шурупов длиной 2,5 дюйма. Создайте точки поворота спинки с помощью болтов ⅜”. Отрежьте кабель до нужной длины и вставьте его в отверстия диаметром 1 дюйм. Вкрутите длинные отделочные винты, чтобы удерживать трубы на месте.
Для шарнирных отверстий боковых панелей сделайте шайбы, которые будут препятствовать выскальзыванию кабелепровода.
Вкрутите длинные отделочные винты в шайбы и концы труб. Установите спинку под желаемым углом и просверлите отверстия для дополнительных болтов.
Загерметизируйте деревянную часть полиуретаном, соберите части вместе и покройте трубу лапшой для бассейна. Теперь все, что вам нужно сделать, это добавить матрас и сделать соответствующий чехол для спинки и кровати.
Этот предмет мебели служит двойному назначению — , предоставляя удобное место для сидения в течение дня и дополнительное спальное место для ночлега. Домашний мастер Джоана расскажет вам о крепежных элементах Simpson Strong-Tie, которые она использовала, и о процессе сборки этого дивана-кровати.
Какое-то время мне очень не нравился мой предыдущий диван. Каждый раз, когда мы садились на него, он был слишком мягким, и это было неудобно. Кроме того, каждый раз, когда мой брат приезжал в гости, я чувствовал себя плохо из-за того, что у меня нет дополнительной кровати для него.
Тем временем Simpson Strong-Tie предложил мне придумать несколько простых проектов «сделай сам», для которых требовалось немного больше, чем просто крепежные винты. И тут мне пришла в голову идея построить кушетку!
Должен сказать, что планирование было самой важной частью этой сборки своими руками. Я очень боялся, что это будет слишком похоже на кровать, поэтому решил использовать стиль дизайна, вдохновленный Japandi. Эта эстетика представляет собой смесь японского и скандинавского дизайна, создавая минималистичный стиль с идеей стирания границы между кроватью и диваном. Я также хотел включить в сборку боковой столик, чтобы все выглядело очень аккуратно.
Фанера для дивана-кровати своими рукамиНаконец, я составил список распилов, чтобы убедиться, что я использовал каждый кусочек фанеры, который купил (потому что пиломатериалы недешевы). Я распилил пиломатериал в Home Depot, что, поверьте мне, сэкономило мне несколько часов!
Клееная фанера для дивана-кровати своими руками Я начал с приклеивания двух панелей одинакового размера на каждую ножку (всего я сделал три ножки).
Для основания матраса и спинки я вырезал несколько дополнительных полос фанеры и приклеил их к длинным панелям, чтобы сформировать отделку и создать иллюзию, что эти панели также состоят из двух слоев фанеры.
Наконец, я установил панели на ножки и прикрепил их с помощью винтов Simpson Strong-Tie Finish Trim. Эти винты оставляют такие крошечные отверстия, что мне не нужно было их закрывать (смею найти их на картинке!).
Угол косынки Simpson Strong-Tie и Г-образный кронштейнДля крепления задней панели я использовал уголки косынки и Г-образный кронштейн (поскольку он прилегает к стене, он был достаточно прочным).
Диван-кровать своими руками с матрасомНаконец-то я защитил все датским маслом в цвете Medium Walnut, и все было готово для матраса!
Джоана Бьянки и ее собака сидят на самодельном диване-кровати Честно говоря, я думаю, что у меня никогда больше не будет нормального дивана.
Это поможет затереть шов и снять остатки клея. Никакого дополнительного шпаклевания на стыках склеенных досок делать не нужно.
