Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Чтобы сделать комнатную ТВ-антенну нам понадобится:
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Шаг 1
Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.
На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Затем скручиваем оплётку вместе с центральной жилой.
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Шаг 2
Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Шаг 3
Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Шаг 4

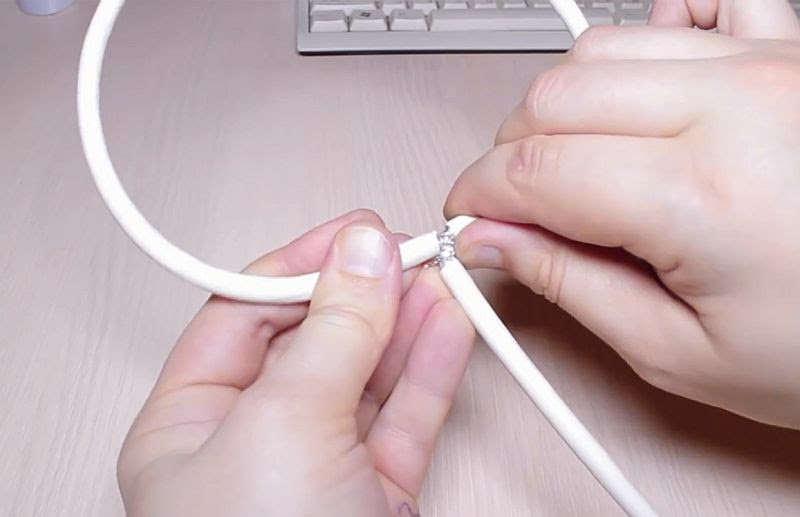

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками

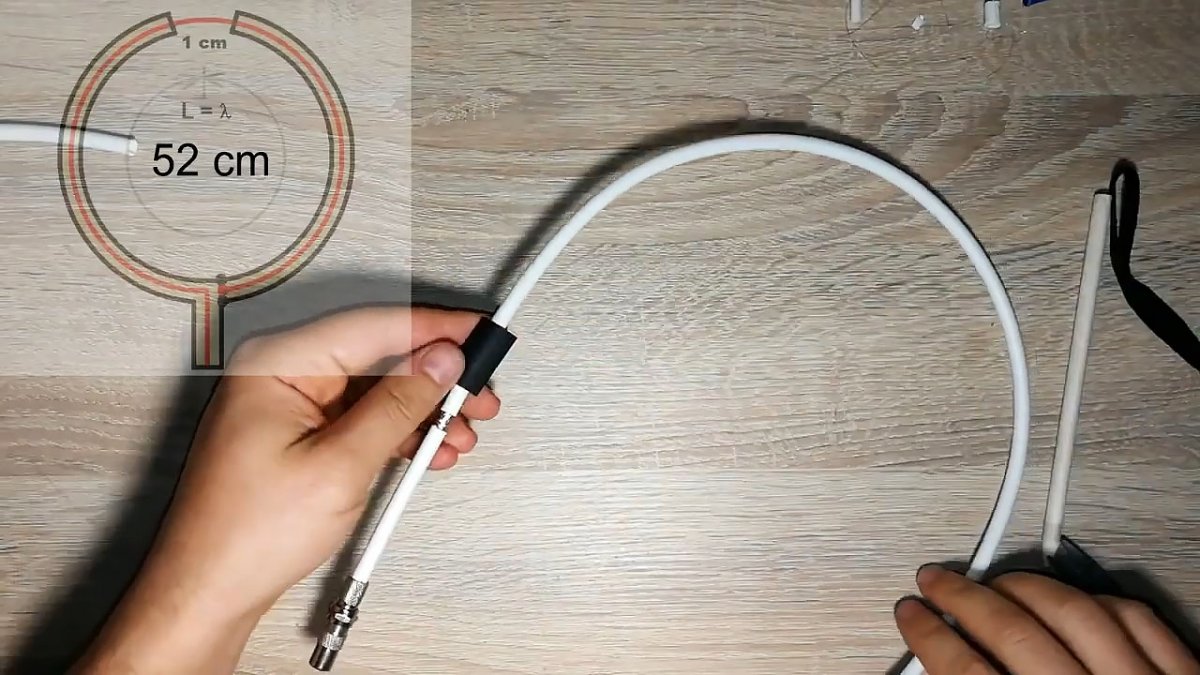

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.
Шаг 5
На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
Простая ТВ-антенна для цифрового телевидения за 5 минут своими руками
У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.
Одним из самых популярных материалов для изготовления антенны являются обычные банки из-под пива, спрайта, или колы.
Такое устройство можно легко сделать, даже находясь на пикнике и потратив на весь процесс не более 10 минут.
Что нужно:
Совет! Вместо палки можно использовать и обычную вешалку для одежды, которую будет удобнее вешать.
Чтобы создать такое устройство, нужно прикрепить с помощью изоляционной ленты банки к доске на расстоянии, примерно, 7 см. Затем вкрутить в банки саморезы и прикрепить к ним кабель антенны (если остались колечки для открытия банки — прикрутить можно к ним).
Для обеспечения стойкости приемника, необходимо надежно привязать/приклеить кабель к бруску.
Если антенна будет находиться на улице, то соединение следует хорошо защитить от непогоды с помощью большой пластиковой бутылки, предварительно отрезав у нее дно и горлышко. Далее нужно протянуть кабель через проделанное отверстие в бутылке и вылить кипяток на этот участок, чтобы обеспечить расплавленным пластиком полную герметизацию.
Теперь остается только подключить антенну к телевизору и ловить сигнал.
Для его усиления можно задействовать не 2, а 4 или даже 6 банок.
Вот что должно получиться в итоге:
Для обеспечения стабильного сигнала, нужна более совершенная конструкция, которую также можно попробовать сделать своими руками.
Для этого нужно изготовить металлический контур и соединить с ним с помощью пайки изолированный кабель. Чтобы обеспечить надежное соединение, необходимо предварительно зачистить жилы кабеля и скрутить их в кольца и закрепить на контуре.
Эта конструкция устанавливается на деревянное или пластиковое основание и выносится, к примеру, на балкон.
Совет! Чтобы увеличить мощность сигнала, можно воспользоваться электронным усилителем.
Кроме уже перечисленных, существуют также и другие, более простые, способы, позволяющие быстро сделать антенну.
Для воплощения одной из таких идей в жизнь, понадобится проволока (ни в коем случае не алюминиевая) из меди или латуни.
Второй способ подойдет тем, у кого есть балкон. Понадобится проволока, которую нужно будет соединить с бельевыми струнами на балконе, второй — с разъемом телевизора. С помощью этого метода можно увеличить количество каналов и качество показа.
Этот вариант подойдет для тех, кто живет в удаленных от мегаполисов населенных пунктах и не имеет возможности приобрести дорогую спутниковую антенну. Однако ее также можно изготовить своими руками. Особенно будет на руку, если неподалеку находится телевышка или высокое здание, что позволит усилить сигнал.
Для создания данной конструкции понадобится:
Для начала нужно измерить расстояние между спицами, а также высоту каждого сегмента и угол.
Готовые элементы пришиваются к зонту с помощью капроновой нити. В конечном итоге должен получиться зонт, полностью обшитый изнутри фольгой. Затем нужно разместить в центре зонта усилитель, а блок питания установить рядом с телевизором.
Инфо! Усилитель можно сделать и своими руками. Для этого нужно из пивной банки вырезать овал и проделать в нем отверстие. В это отверстие продевается и припаивается жила кабеля антенны. В месте соединения следует прилепить кусочек пластилина, чтобы металл не окислялся и подвергался коррозии.
Готовая антенна крепится на телевизионную вышку и поворачивается в стороны для настройки нужного количества и качества показа каналов.
Все эти способы не требуют особых навыков, временных затрат и средств. Зато эффект получается практически точно такой же, как и в случае с настоящей антенной, купленной в магазине.
youtube.com/embed/v9D4F6Ttlrw» frameborder=»0″ allowfullscreen=»»/>
Антенну для цифрового телевидения DVB-T2 можно собрать своими руками. Вот основные способы изготовления телеантенны из подручных материалов.
Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:
С помощью всего этого можно сделать DVB- T2 антенну своими руками .
Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.
Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.
V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура.
Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.
Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.
Создание антенны-восьмёрки для цифрового ТВ начинается с подготовки материала. Подробно рассмотрим, что именно потребуется для сборки такого устройства. Важным этапом изготовления антенны своими руками считается создание чертежа. Покажем, как рассчитать важные показатели, чтобы избежать сложностей в процессе установки.
В интернете есть масса различных вариантов по созданию антенного устройства.
Преимущественно пользователям предлагается уголковая конструкция, сделать которую можно нескольких вариантов. используя медные или алюминиевые трубки. Подобная антенна обеспечивает качественный приём, но исключительно на открытой местности в непосредственной близости к телевышке. Поэтому для дачи подойдёт конструкция «восьмёрки», изготовленная из проволоки или кабеля.
Если говорить о недостатках «восьмёрки», то он всего лишь один – плохой приём в условиях густой застройки. Преимуществ куда больше: простота в изготовлении, доступность материалов, отличный приём в отдалённых зонах. Несмотря на название, телеантенна в большей степени визуально напоминает два соединённых ромба.
Сделать антенну можно из антенного кабеля. Вам понадобится штекер, соответствующий антенному разъёму телевизора. Без должной фиксации приёмного устройства добиться качественной трансляции не получится. Поэтому используйте подручные материалы и средства для создания надёжного кронштейна.
Решили делать «восьмёрку» из кабеля? Подберите модель с оптимальным сопротивлением – от 50 до 75 Ом.
Отдельное внимание следует уделить изоляции, если в планах наружное расположение антенны. Определите специфику фиксации конструкции, отталкиваясь от особенностей её расположения. Например, если вы живёте в многоэтажном доме, то самодельную антенну можно закрепить на шторах, используя самые обыкновенные булавки. Разумеется, они должны быть крупного размера.
Для установки телеантенны на крыше необходим качественный кронштейн. Сделать его можно, используя паяльник, напильник и надфиль. Со спиральной конструкцией всё более-менее понятно. Двойной квадрат – ещё одна альтернатива. Изготовить антенное устройство этого типа можно из трубок. Подойдут как алюминиевые, так и медные, латунные. В некоторых ситуациях используется толстая проволока. Подбирайте материал согласно количеству каналов и диапазона.
Первый квадрат всегда меньше второго. Он выполняет функции вибратора. Наибольшая часть конструкции – рефлектор. Соединить рамки необходимо стрелами. С целью увеличить коэффициент усиления сигнала достаточно сделать больше рамок.
Например, сделайте «восьмёрку» из трёх квадратов или ромбов.
Самостоятельно сделать антенное устройство вполне реально. Чтобы выполнить всё правильно, придерживайтесь экспертных рекомендаций и инструкций. Основа конструкции создаётся из медной или алюминиевой проволоки, диаметр допускается от 2 до 5 мм. Примерно за 60 минут можно сделать телеантенну и приступить к установке. При желании пользователи смогут использовать альтернативные материалы для изготовления «восьмёрки»:
Конечно, нельзя забывать о важности оборудования. С помощью инструмента удастся выгнуть рамки оптимальной формы. Закрепите проволоку в тисках, а потом согните материал с помощью молотка. Оптимальный материал для создания мачты – древесина. Начинаться мачта должна где-то от 1,5 метра от уровня рамок.
Настроить качественный приём сигнала можно даже без предварительного глубокого расчёта длины волны.
Во избежание появления проблем, создайте широкополосную конструкцию. Это станет гарантией максимального приёма телеканалов. В процессе чертежа и расчётов антенны нужно учитывать размеры конструкции, а также наличие дополнительных компонентов, способных улучшить сигнал.
Чтобы начертить конструкцию, отталкивайтесь от длины волны сигнала. Итоговое значение нужно поделить на 4. Итоговое значение – это требуемая сторона квадрата. Чтобы высчитать оптимальное расстояние между двумя комплектующими элементами антенного устройства, начертите наружные стороны ромбов так, чтобы они были немного длиннее внутренних.
Самостоятельно чертить новый эскиз необязательно, всегда можно воспользоваться готовыми расчётами. Длина внутреннего ромба должна составлять 13 см, а внешнего – 14 см. Разница длины ромбов имеет принципиальное значение. Учтите, что ни в коем случае соединять их нельзя. Крайние участки позволяют должным образом свернуть петлю. Именно с её помощью необходимо закрепить антенный кабель.
Итоговая длина конструкции – 1 метр и 12 сантиметров. Отрежьте с помощью кусачек проволоку, возьмите линейку, а потом начните гнуть её пассатижами или другим инструментом. По аналогичному принципу осуществляется подготовка и других материалов. Оптимальный угол – 90°. К слову, стороны по длине могут немного разниться. Небольшая погрешность возможна.
Мы получили следующие параметры конструкции:
Если рамка антенны для цифрового телевидения сделана своими руками , то можно переходить к следующему этапу. Между двумя половинами должен образоваться незначительный зазор.
Определённые погрешности и несостыковки возможны, ничего страшного нет. Зачистите петлю и перегиб. Снимайте оболочку до тех пор, пока не будет видна металлическая жила.
Зачистку можно провести обычной мелкозернистой наждачкой. Предварительно соедините петли, а потом зажмите их в тисках.
Конструкция практически готова, но для корректной работы антенного устройства обработайте кабель. Начните с двусторонней зачистки. Один из краёв подсоединяется непосредственно к антенне. Обработайте шнур таким образом, что он выпирал на 2 см, лишнее можно отрезать.
Скручивайте в жгут кабельную оплётку и экран. Это позволяет создать сразу два проводника. Залудите жилу и сделанный жгут. Используя паяльную станцию, прикрепите штекер на другом конце провода.
Приведём краткую пошаговую инструкцию по сборке антенны:
Телеантенна собрана, поэтому самое время закрепить её.
Электрический кабель необходимо соединить с антенной. Припаять шнур можно посредине, поскольку привязка к определённому ТВ-каналу совершенно необязательна. Широкополосная телеантенна создана, поэтому приём большого количества сигналов гарантирован. Оставшийся разделённый конец кабеля необходимо припаять к другим сторонам конструкции.
Расположение кабеля в нижней части конструкции приведёт к ухудшению качества приёма. Поэтому делать этого не стоит.
Антенна собрана, поэтому самое время проверить её работоспособность.
Включите цифровой ресивер и телевизор. Если сразу удалось найти 20 телеканалов, тогда смело заливайте герметиком зоны пайки. Как быть, если для просмотра доступно небольшое количество ТВ-каналов или появились сильные искажения изображения или другие помехи? Подберите оптимальное месторасположение для антенны. Положительные изменения отсутствуют? Замените коаксиальный кабель.
Процедуру проверки можно заметно упростить. Для этого потребуется обыкновенный телефонный провод. Стоит он недорого, поэтому проблем возникнуть не должно. С помощью паяльника закрепите на телефонном проводе штекер. Если качество сигнала стало лучше, тогда необходимо действительно поменять коаксиальный кабель.
Тюнеры способны обеспечить качественное вещание, даже если используется обыкновенная «лапша» вместо коаксиального кабеля. Впрочем, практика подтверждает ограниченный эксплуатационный срок. Обезопасить соединительные зоны и конструкции антенны от негативного воздействия дождя, снега и других осадков можно с помощью изоленты.
Это временное решение.
Чтобы максимально продлить эксплуатационный срок антенного устройства, используйте термоусадочные трубки. Они гарантируют качественную изоляцию. На этом список альтернатив не заканчивается. Можно использовать герметик на клеевой основе. Это вещество не проводит ток. Не забудьте смастерить надёжный корпус для телеантенны. Ещё как вариант – крышка из пластика.
В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.
Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».
Чем больше рамок, тем лучше сигнал. Абоненты, находящиеся вне зоны уверенного приёма, могут использовать больше трёх квадратов. Некоторые пользователи делают и 5 рамок. Запрещается красить телеантенну или покрывать лаком, поскольку это существенно снизит качество приёма.
Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.
Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.
Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.
Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.
Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.
Пошаговая инструкция по изготовлению и подключению антенного устройства:
Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля.
Возьмите решётку и переделайте её в DVB-T2–телеантенну.
Инструкция по самостоятельному созданию антенны:
На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают.
Покупать материалы не нужно, используйте подручные средства.
Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.
Обеспечить приём сигнала смогут исключительно жестяные или алюминиевые банки. Стекло или пластик для этого подходит.
К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:
Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.
Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.
Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:
Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.
Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.
Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой.
Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB-T2. По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.
Всем людям иногда надоедают стандартные телеканалы, и они подключают себе спутниковые тарелки или кабельное телевидение, что влечёт за собой лишние расходы. Чаще всего приходится оплачивать подключение кабеля или тарелки (исключение разве что во время акций в компании) и каждый месяц платить за то, чтобы вам показывали передачи. Иногда материальное положение не позволяет гражданам оплачивать такие услуги. Тут на помощь приходит знание электроники и радиотехники. В данном обзоре будет рассказано о том, как делается антенна для телевизора своими руками.
Что необходимо для создания антенны
Если вы живёте в зоне прямой видимости от телерадиовышки, то антенна, о которой пойдёт речь, вполне пригодится. Индивидуальная самодельная конструкция вполне сможет обеспечить довольно большое количество телеканалов, хотя и не в таком хорошем качестве. Для того чтобы ответить на вопрос о том, как создается антенна для телевизора своими руками, не требуется особенно глубоких познаний в радиотехнике, а материалы для неё весьма просты и дешевы. Нам понадобятся: медная проволока диаметром от двух до трёх миллиметров и длинной семьдесят сантиметров, кусочек двухстороннего стеклотекстолита, полутораметровый коаксиальный телевизионный кабель с волновым сопротивлением семьдесят пять Ом, а так же F-штекер. Такая антенна спокойно будет принимать сигналы в диапазоне ДМВ, а при достаточно мощном сигнале – волны метрового диапазона. В качестве медного провода хорошо подойдёт одножильный провод для прокладки электропроводки.
Работа с проводами
В процессе поиска ответа на вопрос о том, как сделать антенну для телевизора своими руками, вам понадобится иметь дело с проводами.
В том случае, если кабелей несколько, то, аккуратно работая ножом, отрезаем вдоль канавки один из проводников, при этом стараясь не повредить изоляцию, хотя это совсем не обязательно – изолирующие материалы будут играть чисто эстетическую роль. Согласитесь, не очень-то приятно смотрится просто голый провод. В принципе, антенна для телевизора, своими руками сделанная, может быть подключена за счет алюминиевого провода. Но стоит понимать, что его придётся соединять резьбовым соединением с контактами платы на согласующем трансформаторе. Важно помнить о том, что гайка крепления не должна касаться фольги трансформатора, в противном случае следует воспользоваться изолирующей шайбой или же подрезать фольгу. В том случае, если провод остался без изоляции, можно ради красоты и соблюдения правил интерьера надеть на него хлорвиниловую трубку.

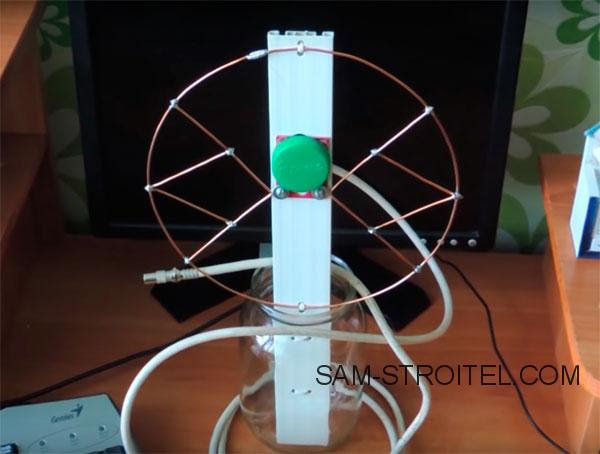

Придаем форму нашей конструкции
Чтобы антенна для телевизора, своими руками сделанная, приняла форму круга, вполне подойдёт ведёрко от краски или любой другой предмет цилиндрической формы.
Важно помнить, что диаметр круга должен быть около двухсот двадцати миллиметров, хотя это и не обязательно, погрешность в пару миллиметров роли не играет. Изготавливать согласующую плату трансформатора – довольно сложное задание, если сравнивать с предыдущими работами над этой антенной. Плату лучше всего сделать из стеклотекстолита толщиной полтора миллиметра и размерами 25х30 миллиметров.
Заключение
На этом вопрос о том, как сделать антенну, можно считать решенным. Осталось только поставить ее в требуемом месте и приступить к настройке телеканалов. Теперь, зная, что собой представляет конструкция для показа телеканалов, вы сможете самостоятельно ответить на вопрос о том, как делается антенна для радио своими руками. Удачного вам просмотра телевизора с новой, самостоятельно сделанной, антенной!
Цифровое телевидение Т2 набирает обороты популярности.
И это закономерно, на смену аналогового телевиденья приходит цифровое и это необратимый процесс. Более того, в ближайшем будущем аналоговое вещание будет вообще прекращено. Что делать пользователям у которых телевизоры без приемника Т2 и нет кабельного телевидения? Ответ простой — покупайте приставку Т2. На сегодняшний день цена на приставки Т2 очень снизилась и не выглядит заоблачно. Преимущества довольно большие: у Вас появляется много каналов в цифровом качестве, без ежемесячной плати, при минимальных затратах и без покупки нового телевизора. Только сравнив качество цифрового и аналогового ТВ Вы никогда не пожалеете о сделанном выборе.
По выбору приемников Т2 написано довольно много. Тем более постоянно выпускаются новые модели. Я бы посоветовал брать недорогую, но новую модель, предварительно почитав отзывы на сайтах интернет магазинов. Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.
п. — а это практически всегда, то хорошая антенна — залог беспроблемного (а основное — безнервного) качественного приема максимального количества цифровых каналов ТВ.
Но дорогая антенна не всегда хорошая антенна. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают «специальные» антенны для Т2. На самом деле, ничего «специального» нет, нужна хорошая антенна для ДЦМ диапазона. Если у Вас осталась старая ДЦМ антенна — в первую очередь попробуйте подключить ее. Широко распространенные «польские» антенны для приема цифровых каналов Т2 не подходят.
Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2 . Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения, но размеры оптимизированы для приема цифровых каналов Т2.
Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля, переделанную польскую и т.
д. Это для совсем ленивых, ну и качества от таких антенн не стоит ожидать.

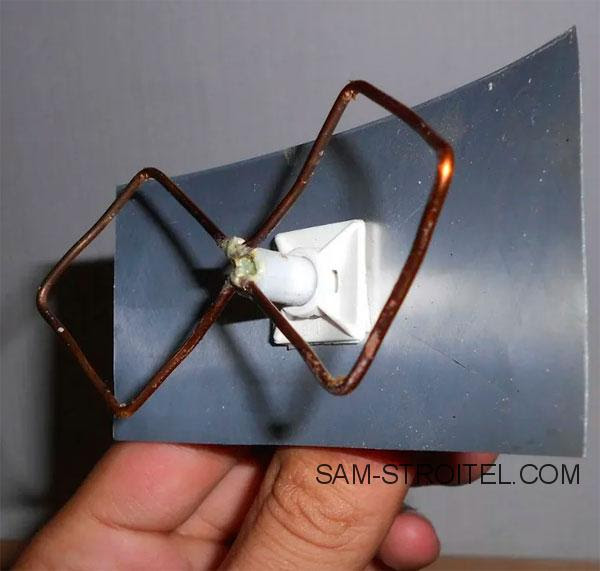

Итак. В качестве формы антенны взята давно известная «восьмерка». Тело антенны изготавливается из любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль. Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока. Просто такая трубка у меня была.
Наружная сторона квадрата — 14 см, внутренняя немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).
Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки. Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же для соединения.
Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.
Из медной трубки это выглядит так
Трубку гнуть немного сложнее, но большой точности от нас и не требуется. Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс. Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.
Подготовленное к пайке соединение предварительно расклепываем и зачищаем. Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.
Еще раз проверяем геометрию и пропаеваем соединение
Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель.
Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления — изолента. Если антенна будет размещаться на улице — позаботьтесь о более эстетическом и надежном крепеже.
Это вариант антенны Т2 из алюминиевой проволоки диаметром 3 мм. Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%. Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать алюминий (не знаю, может и сталь подойдет).
В данной антенне не применяются никакие усилители. Настраивается она очень просто — поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера. Проверьте остальные каналы и зафиксируйте антенну.
При плохом приеме можете поэкспериментировать не только поворачивать, но и менять место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте. Удачи — антенна проверена — 100% работоспособна и лучше как минимум половины, а то и более покупных антенн, где экономят на всем и впаривают фигню за хорошие денежки.
Современный рынок предлагает огромный ассортимент антенн для приема эфирного телевидения. Существует два основных вида этих изделий, позволяющие осуществлять прием метрового и дециметрового диапазона радиоэфира. Также их можно разделить по месту использования на наружные и комнатные. Принципиально они мало чем отличаются. Здесь в первую очередь делается упор на размер и сохранение необходимых параметров под воздействием погодных условий. В этой статье мы обсудим существующие виды данных изделий, рассмотрим, какие у них параметры, как проводить тестирование. А для любителей мастерить расскажем, как изготавливается дециметровая антенна своими руками.
Попробуем объяснить в двух словах, как определить, какого вида изделие находится перед вами. Антенна дециметрового диапазона внешне напоминает лесенку. Устанавливают их параллельно земле. Метровые представляют собой скрещенные алюминиевые трубки. Внешний вид обоих типов представлен на фото ниже. Существуют также и комбинированные антенны, когда совмещены и «лесенка», и перекрестные трубки.
Казалось бы, все просто. Однако при этом перед покупателем возникает вопрос о том, как правильно выбрать устройство, на какие параметры обращать внимание. Вообще лучше всего антенны ТВ тестировать непосредственно в тех условиях, в которых им предстоит работать. Прохождение радиосигнала зачастую бывает индивидуальным для той или иной местности. Так, изделие в лабораторных условиях показывает одни результаты, а в «полевых» — совсем иные. Существует определенная тактика, позволяющая тестировать как метровые, так и дециметровые ТВ-антенны. Однако, выбирая такое изделие в магазине, мы не имеем возможности провести полноценное тестирование.
Ни один продавец не согласится дать нам на испытания несколько различных антенн. В таком случае приходится доверять характеристикам этих изделий. И надеяться, что выбранная антенна будет выполнять свои функции согласно паспортным данным, а не реальным условиям.
Антенна дециметровая характеризуется в первую очередь диаграммой направленности. Основными параметрами этой характеристики являются уровень боковых (вспомогательных) лепестков и ширина основного лепестка. Ширину диаграммы определяют в горизонтальной и вертикальной плоскостях на уровне 0,707 от наибольшего значения. Так, по этому параметру (ширине основного лепестка) диаграммы принято делить на ненаправленные и направленные. Что это означает? Если основной лепесток умеет узкую форму, значит, антенна (дециметровая) является направленной. Следующим важным параметром является помехозащищенность. Данная характеристика в первую очередь зависит от уровня задних и боковых лепестков диаграммы. Она определяется отношением выделяемой антенной мощности при условии согласованной нагрузки в момент приема сигнала с главного направления к мощности (с той же нагрузкой) при приеме с бокового и заднего направления.
В первую очередь форма диаграммы зависит от количества директоров и конструкции антенны.

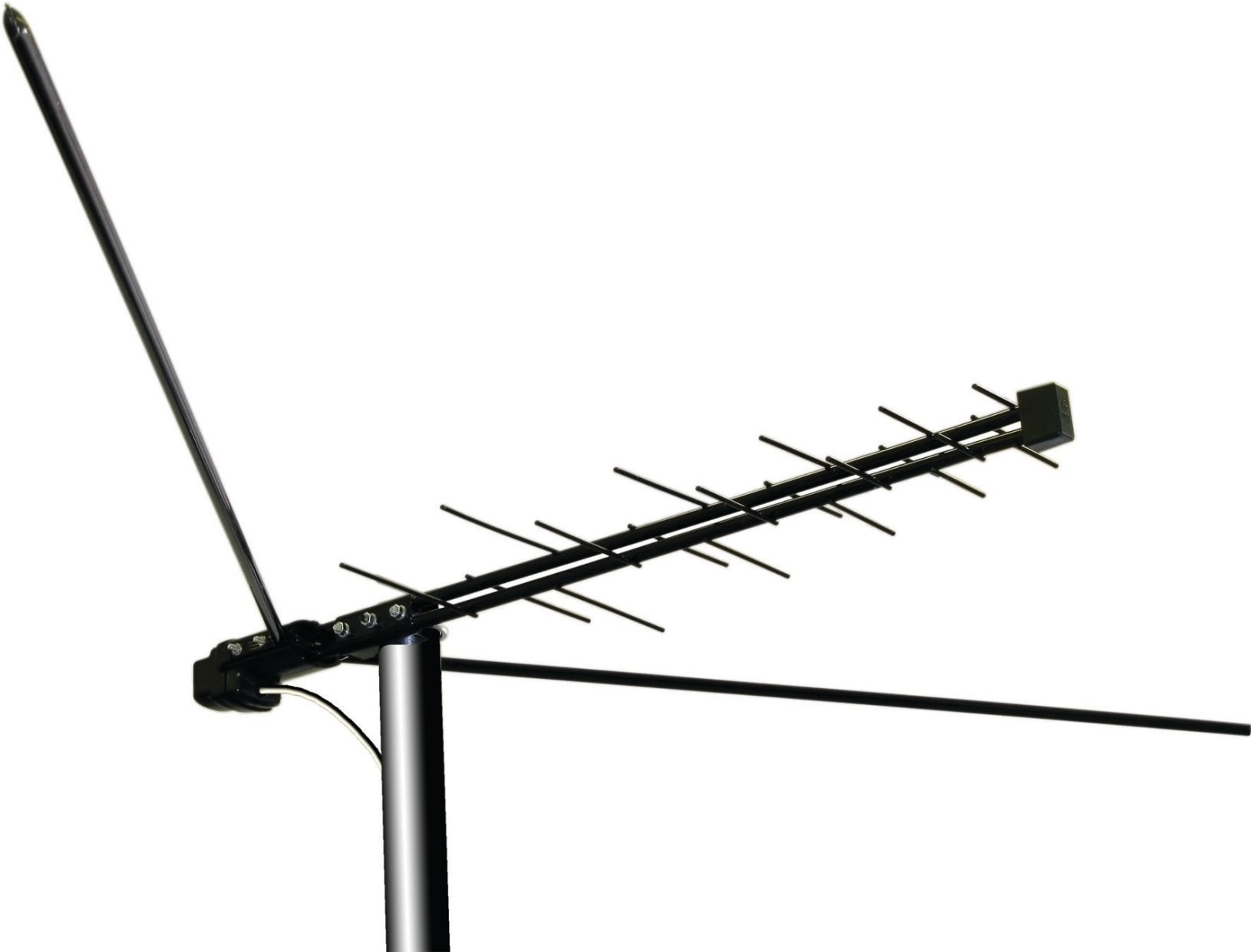

Антенны ТВ этого типа являются весьма эффективными направленными приемниками радиосигналов. Их широко применяют в зонах явно слабого телевизионного эфира. Антенна (дециметровая) типа «волновой канал» обладает большим усилением и имеет хорошую направленность. Кроме того, эти изделия имеют сравнительно небольшие габариты, что (наравне с высоким уровнем усиления) делает ее весьма популярной среди жителей дачных поселков и других населенных пунктов, удаленных от центра. Эта антенна имеет и второе название — Уда-Яги (по имени японских изобретателей, которые и запатентовали данное устройство).
Принцип работыАнтенна дециметровая типа «волновой канал» представляет собой набор элементов: пассивного (рефлектора) и активного (вибратора), а также нескольких директоров, которые устанавливаются на общую стрелу. Принцип ее действия заключается в следующем.
Вибратор имеет определенную длину, он находится в электромагнитном поле радиосигнала и резонирует на частоте принимаемого сигнала. В нем наводится На каждый пассивный элемент воздействует электромагнитное поле, что также приводит к возникновению ЭДС. В результате они переизлучают вторичные электромагнитные поля. В свою очередь эти поля наводят на вибраторе дополнительную ЭДС. Поэтому размеры пассивных элементов, а также их расстояния до активного вибратора выбираются такими, чтобы наводимая ими ЭДС за счет вторичных полей была в фазе с основной ЭДС, которая наводится в нем первичным электромагнитным полем. В таком случае все ЭДС суммируются, что обеспечивает увеличение эффективности конструкции по сравнению с одиночным вибратором. Таким образом, даже обычная комнатная антенна ДМВ может обеспечить устойчивый прием сигнала.
Рефлектор (пассивный элемент) устанавливается сзади вибратора 0,15-0,2 λ 0 . Его длина должна превышать длину активного элемента на 5-15 процентов. У такой антенны получается односторонняя направленная диаграмма в вертикальной и горизонтальной плоскостях.
В результате значительно снижается прием отраженных сигналов и полей, которые приходят с тыльной стороны антенны. В случае необходимости принимать телевизионный сигнал на больших расстояниях, а также в сложных условиях, при наличии большого количества помех, рекомендуется использовать трех- и более элементную антенну, которая состоит из активного вибратора, одного либо более директоров и рефлектора.
В статье, посвященной волновым приемным устройством («Теле-Спутник» № 11 за 1998 год), отмечалось, что в случае, когда источником сигнала служит не стандартный (то есть не лабораторный) генератор и излучающая антенна, а сигнал транслируется телевизионной вышкой, значительную роль играют погодные условия, а также место установки приемника. Особенно это сказывается на работе изделий ДМВ-диапазона. Объясняется это тем, что в дециметровом диапазоне меньше, соответственно, огибание препятствий значительно хуже, а любые отражения сигнала играют важную роль в качестве принимаемой картинки.
В частности, даже стена дома может быть отражателем волн. Так, в условиях отсутствия прямой видимости этим свойством можно воспользоваться — принимать отраженный сигнал. Однако его качество будет ниже, чем у прямого. Если уровень транслируемого сигнала высокий, но нет прямой видимости, то можно воспользоваться отраженной волной. По сути, комнатная дециметровая антенна работает именно на этом принципе. Ведь в комнате сложно поймать прямую волну, если окна выходят в обратную сторону. Поэтому, если постараться, всегда можно найти такую точку, где принимаемый сигнал будет выше. А вот в случае прямой видимости любая отраженная помеха испортит принимаемую картинку.
Для того чтобы провести тестирование приемных устройств, им необходимо создать одинаковые условия:
1. Выбрать место установки, в котором будет работать ваша антенна. Можно воспользоваться балконом, крышей или мачтой. Главное, чтобы и высота, и место были одинаковым для всех изделий.
2. Направление на источник транслируемого сигнала следует выдерживать с точностью до трех градусов. Для этого можно сделать специальную метку на трубе крепления.
3. Измерения следует проводить при одинаковых погодных условиях.
4. Кабель, соединяющий антенну и телевизор, должен иметь одинаковые сопротивление и длину. Лучше всего использовать один провод, меняя только приемники.
Тестирование следует проводить только для изделий одного вида. Например, комнатная антенна ДМВ-диапазона не должна сравниваться с наружной или с метровыми приемниками. Следует понимать, что полевые испытания могут дать результаты, которые будут существенно отличаться от лабораторных.
В последнее время в средствах массой информации все настойчивее говорится о необходимости перехода на цифровое телевидение. Многие уже сделали это, а кто-то еще размышляет. Пока что трансляция сигнала ведется в обоих режимах. Однако качество оставляет желать лучшего.
В связи с этим люди интересуются, какие можно использовать дециметровые антенны для Т2. Давайте разберемся с этим вопросом. По сути, цифровое телевидение вещает на канал ДМВ-диапазона. Так что для его приема может подойти стандартная ДМВ-антенна. В магазинах часто можно увидеть приемные устройства, на которых указано, что они предназначены для цифрового телевидения. Однако это маркетинговый ход, позволяющий продать стандартную дециметровую антенну дороже, чем она стоит. Покупая такое изделие, у вас не будет гарантии того, что оно обеспечит лучший прием, чем то, что уже стоит у вас дома и работает не один год. Как мы уже говорили раннее, качество зависит в основном от уровня транслируемого сигнала и условий прямой видимости. Однако следует учитывать, что в большинстве городов используются для передачи цифрового телевидения значительно более мощные генераторы, чем для аналогового. Это делается для того, чтобы ускорить переход на новый стандарт. Ведь зрители хотят видеть четкое изображение, а не «снег» на экранах.
Поэтому если в витрине выставлен приемник, на котором написано «Дециметровая антенна для DVB T2», знайте: это вовсе не значит, что перед вами какое-то особенное изделие. Просто не совсем честный продавец хочет нажиться на неосведомленном покупателе. Также следует знать, что программа перехода на новый стандарт предусматривает создание консультативных центров. В них вы можете получить исчерпывающую информацию по любому вопросу, связанному с цифровым телевидением. Все консультации даются бесплатно. В некоторых городах данное оборудование находится в тестовом режиме, поэтому сигнал может быть неустойчивым или ослабленным. Не переживайте, работники центра всегда подскажут, как решить проблему с качеством приемом сигнала.
Длина ДМВ-волн укладывается в промежуток от 10 см до 1 м. От этой особенности и произошло их название. на этой частоте распространяются преимущественно по прямой линии. Они практически не огибают препятствия, лишь частично отражаются тропосферой.
В связи с этим дальняя связь в дециметровом диапазоне весьма затруднительна. Ее радиус не превышает ста километров. Рассмотрим пару примеров того, как сделать дециметровую антенну в домашних условиях.
Первый вариант самодельного приемника телевизионного вещания будет, так сказать, собран на колене из подручных материалов. ДМВ-каналы располагаются на отрезке от 300 МГц до 3 ГГц. Наша задача — изготовить антенну, которая будет работать именно на этих частотах. Для этого нам понадобятся две пивные банки объемом 0,5 литра. Если использовать емкость большего объема, то снизится принимаемая частота. Для монтажа понадобится какой-нибудь каркас, можно использовать доску шириной 10 см. Также можно воспользоваться обычной деревянной вешалкой, в таком случае полученную антенну можно будет подвесить на гвоздь в любом удобном месте комнаты. Кроме каркаса и банок, необходимо подготовить пару шурупов-саморезов, инструменты, коаксиальный кабель, разъем, клеммы, изоляционную ленту. На один конец кабеля надеваем телевизионный разъем и подпаиваем его.
Второй конец заводим в клеммник. Далее прикрепляем шурупами к горлышкам банок клеммы. Провода должны плотно прилегать к металлу. Теперь приступим к сборке самой антенны. Для этого на горизонтальной перекладине закрепляем банки горлышками навстречу. Расстояние между ними должно составлять 75 мм. Для фиксации банок можно использовать изоляционную ленту. Все, антенна готова! Теперь следует отыскать место устойчивого приема телевизионного сигнала и повесить в этом месте нашу «вешалку».
Этот раздел предназначается для людей, которые не желают использовать обычное (аналоговое) изделие, а хотят, чтобы для нового формата использовалась специальная дециметровая антенна. Своими руками такое приемное устройство также собирается элементарно. Для этого нам понадобятся квадратный деревянный (можно из оргстекла) каркас с диагональю 200 мм и обычный кабель РК-75. Представленный вашему вниманию вариант является зигзагообразной антенной. Она отлично себя зарекомендовала при работе в диапазоне приема цифрового телевидения.
Причем она может использоваться в местах, где отсутствует прямая видимость на источник сигнала. Если у вас слабая трансляция, к ней можно подключить усилитель. Итак, приступим к работе. Зачищаем конец кабеля на 20 мм. Далее выгибаем провод по форме квадрата с диагональю 175 мм. Конец загибаем наружу под углом 45 градусов, к нему пригибается второй зачищенный конец. Плотно соединяем экраны. Зачищенная центральная жила свободно висит в воздухе. На противоположном углу квадрата аккуратно снимаем изоляцию и экран на участке 200 мм. Это будет верх нашей антенны. Теперь соединяем полученный квадрат с деревянным каркасом. В нижней части, там, где соединены два конца, следует использовать медные скобы, сделанные из толстого провода. Это обеспечит лучший электрический контакт. Вот и все, дециметровая антенна для цифрового телевидения готова. Если она будет устанавливаться снаружи, можно сделать для нее пластиковых корпус, что защитит устройство от осадков.
Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука.
Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, в дальнейшем это количество должно увеличиваться. Это количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, в таком случае осталось убедиться, что в ваш телевизор поддерживает технологию DVB-T2 (это можно узнать из документации к телевизору) или приобрести приставку DVB-T2 и подключить антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения? или Как сделать антенну для цифрового телевидения? В этой статье я хотел бы более подробно остановится на антеннах для просмотра цифрового телевидения, а в частности покажу, как самому сделать антенну для цифрового телевидения .
Первое на чем бы я хотел сделать акцент это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (ту которую вы использовании ранее для просмотра аналоговых каналов).
Мало того, в качестве антенны можно использовать только телевизионный кабель…
На мой взгляд, самой простой антенной для цифрового телевидения является телевизионный кабель. Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля (своего рода штыревая антенна). Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов. Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/when/ здесь на карте найдите ближайшую к вам вышку и посмотрите с какой частотой вещают цифровые каналы.
Более подробную информацию вы получите, если нажмете кнопку «Подробнее».
Теперь необходимо вычислить длину волны. Формула весьма простая:
где, λ (лямда) — длина волны,
c — скорость света (3-10 8 м/с)
F — частота в герцах
или проще λ=300/F (МГц)
В моем случае частота используется 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц
Итого: 300/ 602 ≈ 0,5 м = 50 см.
Оставлять пол метра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому буду оставлять половину, можно и четверть от длины волны.
l=λ*k/2
где l — длинна антенны (центральной жилы)
λ- длина волны (высчитана ранее)
k — коэффициента укорочения, поскольку длина всего кабеля будет не большой это значение можно считать равной 1.
В итоге l=50/2=25 см.
Из этих расчетов получилось, что для частоты 602 МГц мне нужно оголить 25 см. коаксиального кабеля.
Вот результат проделанной работы
Вот как антенна выглядит, когда установлена.
Вид на антенну при просмотре телевизора.
В итоге не потратив ни рубля (кусок коаксиального кабеля нашел у себя на балконе) своими руками я сделал антенну для цифрового телевидения .
Хочу предупредить, что подобная антенна будет работать только, если вы находитесь не далеко от телевышки вещающей цифровые каналы. Но попробовать сделать ее стоит, поскольку это весьма легко.
Данную антенну я использую на кухне, поскольку нет желания и лишних средств подключать кабельное телевидение или спутниковую антенну. Тех 20 каналов, которые она ловит мне вполне достаточно.
Авг 04 2016
Дециметровые волны по длине укладываются в промежуток от 10 см до 1 м. От этой особенности и происходит их название.
На этой частоте электромагнитные колебания распространяются преимущественно по прямой, не огибая земную поверхность и лишь частично отражаясь тропосферой.
Поэтому дальняя связь в ДМВ весьма затруднительна, радиус действия не превышает 100 км.
Может ли быть собрана дециметровая антенна своими руками? Не только может, но и активно собирается инженерами и любителями.
Частоты ДМВ расположились в отрезке 300 МГц – 3ГГц. Сюда укладывается достаточно много коммерческих и общедоступных каналов. В передаче «Дешево и сердито» учили, как ловить Первый канал в Москве.
Несмотря на то, что он, по имеющимся данным, передается в диапазоне МВ, а звук соседствует с FM радиостанциями, самодельная конструкция, продемонстрированная ведущей, используется также и для ДМВ.
Вот как это делается. (См. также: ДМВ антенна своими руками)
Понадобятся две пивные банки емкостью 0,5 л (чем больше объем, тем ниже принимаемые частоты). Можно чуть сэкономить, купив минералку или сок в жестянках.
Для крепления упомянутых емкостей понадобится какой-нибудь каркас. На Первом канале рекомендуется использовать деревянную доску 10 см в поперечнике, но энтузиасты придумали более конструктивное решение.
Банки предлагается подвесить на обыкновенной деревянной вешалке. Комнатная дециметровая антенна, изготовленная подобным образом, легко размещается на ручке окна или стенном гвозде.
Помимо двух пивных банок понадобятся:
1 шурупы.Начать следует с заделки разъема и клемм в провод. Первый будет располагаться со стороны телевизора, вторые — с противоположного конца (жила и экран). Обе клеммы нужно развести по крайней мере на 12 см.
Конструкция антенны не отличается сложностью: банки закрепляются на горизонтальной перекладине горлышками навстречу на расстоянии 75 мм друг от друга. Но это чуть позже. Начать же сборку необходимо с прикрепления клемм к горлышкам шурупами.
Докручивать до отказа нет надобности, но провода должны плотно прижаться к банкам.
Параллельно друг другу емкости укрепляются скотчем на вешалке. Самодельная дециметровая антенна готова. Повесив вешалку в место наилучшего приема — а сначала таковое нужно отыскать, – ее укрывают шторой, одеждой.
По сведениям очевидцев данная конструкция работает и с банками более скромного литража. При этом можно активно экспериментировать с расстоянием между емкостями, оценивая визуально качество изображения.
Для этой конструкции вовсе не потребуется ничего кроме коаксиального кабеля с сопротивлением 75 Ом (РК 75).
Из отрезка длиной 530 мм выгибается ровное кольцо и укрепляется на фанере или плексигласе.
Высокое входное сопротивление не позволяет создать прямое подключение к телевизору, поэтому используется специальное согласующее устройство — U-колено. (См. также: Телевизионная антенна своими руками)
Для этого кусок кабеля длиной 175 мм изгибается в форме буквы U. Концы совмещаются с краем провода, идущего к телевизору, по обеим сторонам. Вся конструкция скрепляется скотчем или любым другим подходящим материалом.
Три экрана припаиваются друг к другу. Жилы U-колена соединяются с экраном выгнутого кольца с обеих сторон, а центральный провод телевизионного кабеля — лишь с одной из них.
В результате получается пассивная антенна дециметрового диапазона. Для уличного применения следует покрыть кабель компаундом или смолой либо поместить все изделие в прочный непроницаемый корпус из пластика.
«Чебурашки» прочно ушли в небытие, но, как оказалось, не окончательно.
Многим доводилось видеть плоскую алюминиевую пластину с огромными кольцами по бокам, но как сделать дециметровую антенну своими руками?
Понадобятся два плоских алюминиевых кольца с внешним диаметром 100 мм и внутренним — 38 мм. Каждое прорезано насквозь щелью шириной 5 мм.
Оказывается, два контура необходимы для того, чтобы избежать применения трансформатора. В качестве каркаса отлично послужат стеклотекстолитовая планка или кусок прочной доски. Оба кольца крепятся с расстоянием между центрами 103 мм навстречу прорезями.
Верхние и нижние края щелей попарно соединяются. Экран и жила коаксиального кабеля, идущего к телевизору, подключаются к получившимся парам.
Такая антенна вывешивается на балконе, в комнате, на крыше. Чем короче длина коаксиального кабеля до телевизора, тем увереннее прием.
Схема построена на основе круговых вибраторов. При горизонтальной поляризации волны разности фаз между симметричными кольцами, расположившимися одно над другим, не возникает, и кабель снимает принятое излучение с перешейка.
Резонансная частота изделия составляет 802 МГц, что позволяет использовать его для сетей Wi-Fi 900 МГц и просмотра каналов телевидения с 38 по 64. Эта антенна дециметрового диапазона прекрасно согласуется с коаксиальным кабелем РК-75 и имеет коэффициент усиления 15 дБ.
Располагается конструкция вертикально, то есть прорези должны быть одна над другой, соответственно, поляризация принимаемого сигнала — горизонтальная.
Радиолюбителям может показаться более привлекательным иной метод изготовления описанной конструкции: на плате гетинакса или текстолита с односторонним фольгированием вырезаются требуемые фигуры.
Между кольцами согласно описанной схеме необходимо оставить контактный мостик с внешней шириной 20 мм и 5-мм прорезью внутри.
Под коаксиальный кабель сверлятся два зеркально расположенных отверстия.
Метод удобен тем, что прорезанные в гетинаксе по краям листа четыре крепежных паза позволят прочно закрепить изделие на:
Конструкция легко транспонируется на более высокие или низкие частоты путем изменения геометрических размеров окружностей. Оптимальное входное сопротивление проще всего подобрать эмпирически (то есть пробуя на практике те или иные габариты).
Герметизация осуществляется пластиной оргстекла, размерами равной гетинаксу. По периметру щель заделывается жидкими гвоздями.
Любопытной особенностью данного типа антенн является возможность создания фазированной решетки.
То есть две одинаковые конструкции крепятся вертикально друг над другом на выверенном расстоянии (в описываемом примере — 406 мм между центрами восьмерок).
Для создания единой решетки используется суммирующее устройство из двух отводов длиной 325 мм, скрепленных посередине. Коаксиальный кабель припаивается к месту соединения.
Теперь, когда понятно, как сделать дециметровую антенну, пора рассмотреть упомянутый выше трансформатор, используемый для гальванической развязки цепей антенны и телевизора.
В основу ложится конструкция, описанная выше.
Контур — лишь один, оба его конца замыкаются на первичную обмотку миниатюрного трансформатора, ко вторичной — припаивается коаксиальный кабель телевизора.
В данном случае сердечник с несколькими витками проволоки играет роль согласующего устройства.
Для изготовления навесного элемента необходимо взять кольцевой сердечник внешним диаметром до 10 мм и толщиной 2-3 мм. Проводом диаметром 0,2 – 0,25 мм наматываются рядом две обмотки из нескольких витков каждая.
Конструкция не уступает эффективностью описанным выше двухконтурным моделям. Поляризация — горизонтальная (прорезь должна располагаться вертикально).
Дециметровые антенны для цифрового телевидения изготавливаются сравнительно просто.
Понадобится деревянный квадрат с диагональю 200 мм либо аналогичный предмет из оргстекла и изрядный кусок обычного кабеля РК-75.
Рассматриваемый вариант является частью зигзагообразной антенны и отлично работает в диапазоне приема цифровых каналов, независимо от наличия прямой видимости на вышку.
Для улучшения характеристик следует обзавестись усилителем.
Самый кончик провода зачищается на 20 мм. Затем из кабеля выгибается квадрат с диагональю 175 мм. Конец выгибается наружу на 45 градусов, к нему пригибается начало с зачисткой такого же участка 20 мм и плотно приматывается к концу.
Этим обеспечивается надежный контакт экранов. Конец жилы весит в воздухе. На углу, противоположном началу срезаются защитный слой и экран на участке 20 мм, и это будет верх антенны.
Кабельный квадрат симметрично закрепляется по периметру деревянного листа.
В области смыкания экранов — там, где начало и конец примотаны друг к другу, — для крепления используются медные скобы из толстой проволоки для улучшения электрического контакта.
Вот так изготавливается антенна дециметрового диапазона своими руками. Для наружного использования она должна быть защищена пластиковым корпусом от воздействия внешней среды либо надежно упрятана в отверстие чердачного окна.
Через металл, черепицу, шифер сигнал почти не проходит.
Но если кровля изготовлена из ПВХ, пластика, ткани и схожих материалов, то допустимо расположить изделие прямо на чердаке.
Для блокировки эффекта многолучевости используется рефлектор по форме куска дерева.
Крепится он на эбонитовые стойки соосно с антенной.
Не стоит забывать, что все рассмотренные конструкции предназначены для приема волн с линейной поляризацией. В некоторых случаях может понадобиться и использование спиральных антенн.
Современный мир плохо представляется без телевидения, ведь оно – неотъемлемая часть повседневной жизни каждого человека. Важно, чтобы качество передаваемого сигнала оставалось на высшем уровне, для этого удобно использовать современные аппараты. Как правильно выбрать данную технику, чтобы получать качественное изображение на телевизоре?
Основное отличие современного оборудования для ТВ от обычного в том, что они ловят разные сигналы и частоту.
Новые стандарты предлагают более устойчивое изображение, в нем нет шумов, а передаваемые цвета очень четкие. Особенно это хорошо для владельцев широкоформатных экранов, которые могут передавать всю красочность изображения. Современное ТВ предоставляет большое количество каналов, при этом можно установить защиту на программы, которые вы бы не хотели смотреть, или наоборот, доплатить за дополнительные услуги.
Устанавливается снаружи помещения. Конструкция выполнена из черного металла, что делает ее более прочной и долговечной.
Аппарат предназначен для установки внутри квартиры или дома.Необходимо определиться с типом аппарата: какая антенна нужна для цифрового ТВ? В зависимости от места установки, аппарат может быть наружным или комнатным.
Далее определитесь с силой передаваемого сигнала, насколько точно он будет поступать, и нужен ли усилитель. В некоторых случаях такая дополнительная функция совершенно не нужна, а ее наличие наоборот искажает изображение и звук. Обращайте внимание не только на саму модель, но и на инструкцию, которая прилагается. В ней должна быть четкая информация с полной характеристикой.
Антенна для цифрового ТВ своими руками – реальность для тех, кто очень любит конструировать различные устройства, приборы, независимо от их сложности. Для этого необязательно изобретать новый аппарат, можно использовать обычную аналоговую антенну или создать свою уникальную конструкцию, дополнив недорогую базовую модель. Главное – правильно настроить ее на нужные диапазоны вещания.
Приобрести технику для трансляции желаемых каналов ТВ не составит большого труда. Такие аппараты представлены в специализированных магазинах, на рынке бытовой техники и аксессуаров, а еще в интернет-магазинах.
Цены на разные модели представлены в таблице, они будут зависеть от места покупки:
Нет желания покупать антенну для эфирного стандарта DVB-T2? Мы расскажем, как быстро смастерить самодельную из подручных материалов.
Не так давно мы публиковали подборку антенн, подходящих для эфирного цифрового телевидения стандарта DVB-T2. Но их вовсе не обязательно покупать, тем более, что стоимость устройства вместе с цифровым приемником может вылиться в приличную сумму. Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.
Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.
Для справки:
Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании
Что понадобится для сборки цифровой антенны
Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.
Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными.
В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.
Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.
Помимо самого антенного кабеля вам понадобится:
— паяльник с припоем и канифолью;
— острый нож с коротким лезвием
— плоскогубцы с функцией кусачек и изолента
— герметик или клеевой пистолет с соответствующими расходными пластиковыми стержнями (если вы собираетесь размещать антенну снаружи).
Особенности конструкции антенны
Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.
И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.
Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.
Это может быть интересно:
— Какую приставку для цифрового телевидения лучше купить
— Какую антенну купить для цифрового ТВ? Сравниваем варианты
Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция
Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе. Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рф и найдите район вашего проживания. В левом меню выделите чекбокс «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов.
Например, почти по всей Московской области в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 30) и поймать его можно на частоте 546 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и вещаются они на канале 24 на частоте 498 МГц.
Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:
λ=300/F, где F — частота передаваемого сигнала в МГц.
Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.
Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.
Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке.
Она не понадобится.
Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.
Таким образом, основа нашей концентрической антенны сделана.
Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками. Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.
Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.
А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.
Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.
Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.
Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода.
Остатки экрана можно аккуратно отрезать.
Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.
Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.
* Как партнер Amazon мы можем зарабатывать на соответствующих покупках, когда вы покупаете по ссылкам на нашем сайте.
Абоненты кабельного телевидения, ищущие более доступные варианты для просмотра телевидения, обращаются к антенне HDTV, чтобы получать бесплатные спортивные состязания, новости и другой контент в прямом эфире.
Но что, если вы пользуетесь спутниковым телевидением (например, DirectTV)? Тяжелее ли тогда перерезать шнур?
В конце концов, у вас дома уже есть тарелка.Как сделать наружную телевизионную антенну из спутниковой антенны?
Хорошей новостью является то, что для абонентов тарелок перерезать шнур вполне реально.
Можно ли бесплатно пользоваться обычным спутниковым телевидением? Нет, не по закону, но это и не цель. Вы не можете превратить свою спутниковую параболическую антенну в антенну HDTV.
Во-первых, это не оптимальная форма для захвата наземных сигналов UHF и VHF.
Кроме того, сама тарелка имеет специальную электронику, такую как малошумящий блочный понижающий преобразователь (LNB) — часть этой руки, торчащая из тарелки — с кабелями, которые преобразуют спутниковые сигналы в электрические импульсы для отправки по коаксиальному кабелю.
Такая электроника не предназначена для обработки сигналов наземного вещания.
Нет, нельзя, и не верьте никому, кто это утверждает.
Однако вы можете творчески использовать существующие части вашего дома в качестве крепления для антенны HDTV.
Поскольку эта статья посвящена спутниковым антеннам, вы определенно можете использовать мачту, которая держит вашу спутниковую телевизионную антенну, и уже установленные заземленные коаксиальные кабели, чтобы ускорить процесс настройки антенны HDTV, которая позволит вам смотреть телеканалы бесплатно.
Это означает, что вы можете пропустить несколько шагов, которые в противном случае потребовались бы, если бы вам пришлось добавить наружную ТВ-антенну отдельно.
Наличие смонтированной на крыше спутниковой антенны действительно будет преимуществом, когда дело доходит до установки HDTV-антенны.
Поскольку в вашем доме уже подключена антенна на крыше, вы можете использовать существующий коаксиальный кабель для новой антенны, что избавляет от необходимости заново прокладывать или переделывать проводку в доме.
Кроме того, крепление телевизионной спутниковой антенны уже находится на крыше на нужной высоте для приема сигналов эфирного телевидения.
А поскольку вы оставляете крепление на месте, вам не придется добавлять новые отверстия в крыше или прокладывать дополнительные кабели по дому.
Первый (и, возможно, самый приятный) шаг для превращения вашей спутниковой антенны в антенну будет заключаться в том, чтобы избавиться от антенны, разобрав ее. Ниже я дам несколько идей, как это лучше всего сделать.
Каждый спутник состоит из двух частей: тарелки и мачты.
Часть установки антенны, которую вы хотите сохранить, — это монтажный кронштейн на мачте, удерживающий спутниковую антенну на месте.
Это избавит от необходимости добавлять новую мачту при установке антенны.
Вы также сохраните конец коаксиального кабеля, который ранее был подключен к вашему спутниковому ресиверу.
Это избавит вас от необходимости сверлить новые отверстия или прокладывать новый кабель.
Если вам неудобно забираться на крышу и работать с инструментами, то во что бы то ни стало наймите профессионального установщика, чтобы снять тарелку и прикрепить новую телевизионную антенну.
Имейте в виду, что наем профессионала для выполнения этой работы обойдется (в среднем) примерно в сумму, эквивалентную сумме вашего счета за спутниковое телевидение за два-три месяца, так что учитывайте это при экономии средств.
Но они знают, как сделать работу правильно.
Если вы хотите немного поработать с инструментами и подняться по лестнице, ниже приведен пошаговый процесс использования крепления вашей спутниковой антенны, чтобы удерживать и направлять телевизионную антенну, чтобы вы могли получить бесплатно каналы.
Ваша способность принимать максимальное количество бесплатных каналов зависит от того, где расположены передающие башни по отношению к вашему дому.
Если вы не уверены, как найти эти вышки и что они транслируют (а большинство людей этого не делают), вам придется искать их с помощью хорошего инструмента поиска телестанций.
Так как же найти окружающие передатчики?
Одним из очень хороших инструментов является TVFool.com, который позволяет легко ввести свой адрес на веб-сайте и получить отчет о сигнале, настроенный для вашего местоположения.
Этот отчет покажет вам, какие каналы вы, вероятно, уловите, и даст вам идеи о том, как направить антенну OTA.
Он предоставит вам список реальных (иначе называемых «РЧ» или радиочастотных) каналов, транслируемых в вашем районе — в диапазонах УВЧ и УКВ.
После того, как вы определили местонахождение ближайших телевышек, вам необходимо приобрести антенну OTA с радиусом действия больше, чем у самой дальней вышки.
На этом шаге вам нужно определить направленность вашей будущей антенны, которая лучше всего подходит для вас.
«Направленность» относится к способности антенны принимать передачи с одного конкретного направления и отклонять сигналы с других.
ОТА-антенны доступны в самых разных исполнениях.
Наружные блоки обычно классифицируются по их направленности на три категории: всенаправленные («все направления»), многонаправленные («несколько направлений») или однонаправленные («от одного»).
Какой тип антенны подходит именно вам, зависит не столько от характеристик антенны, сколько от того, где находится ваш дом.
Антеннам необходима прямая видимость для вещательных вышек, поэтому передняя часть антенны должна быть направлена туда, откуда исходит сигнал.
Если ваш отчет о сигнале TVFool показывает, что станции, которые вы надеетесь принимать, сгруппированы в основном в одном направлении, вероятно, правильным выбором будет однонаправленная или многонаправленная антенна.
Если вещание ведется со всех сторон, возможно, вы захотите приобрести всенаправленную антенну.
Однако знайте, что направленная антенна обеспечивает лучший прием на большем расстоянии, чем всенаправленная антенна (при прочих равных условиях).
После того, как вы определили направление, вам нужно знать диапазон.
Каждая антенна имеет диапазон приема, который вы найдете в описании продукта.
Этот диапазон установлен производителем на основании конструкции антенны и в результате испытаний в идеальных условиях.
Имейте в виду, что у вас, вероятно, не будет идеальных условий: будут помехи от зданий, деревьев и холмов, которые могут эффективно ослабить или заблокировать ваш сигнал.
В некоторых случаях производители и обзоры могут завышать дальность действия продуктов — например, некоторые номинальные дальности действия превышают 100 миль, что превышает естественную кривизну Земли.(Здравствуйте, геометрия!)
Если оставить в стороне преувеличения производителей, большинство антенн, установленных на обычной высоте 10–20 футов , вероятно, не будут надежно принимать передачи за пределами 60–80 миль.
ПРИМЕЧАНИЕ: С сентября 2018 года по июль 2020 года многие телевизионные станции в США изменят свои реальные номера каналов в результате недавнего аукциона спектра FCC.
Прежде чем купить антенну, посетите tvanswers.org, чтобы проверить, не будет ли какая-либо из ваших местных станций переключаться на другой номер канала.
Некоторые телевизионные антенны требуют предварительной сборки, а другие продаются в полностью собранном виде.
Прежде чем начать, поймите, какой у вас тип, так как вы не хотите забираться на крышу и обнаруживать, что вам все еще нужно собрать антенну.
Для некоторых моделей антенн может потребоваться только выдвижение и фиксация диполей на месте, и все.
Другие могут потребовать использования отвертки или другого инструмента для крепления различных элементов или проволоки к раме.
Перед началом установки обязательно прочтите инструкцию к антенне, чтобы не столкнуться с неприятными сюрпризами в процессе и не отложить его на другой день.
Хотя может показаться заманчивым сорвать спутниковую антенну с мачты и с радостью бросить ее на землю, потратьте некоторое время, чтобы сделать все правильно, чтобы не повредить мачту или кабели.
Для начала снимите заглушку (LNB) с кронштейна тарелки, которая позволит просматривать провод или коаксиальный кабель.
После того, как вы удалите LNB, вы сможете увидеть, где коаксиальный кабель ввинчивается в кронштейн тарелки.
Отвинтите этот кабель и снимите его с кронштейна спутниковой антенны. Обязательно сохраните этот кабель, так как вам понадобится снова подключить его позже (к антенне HDTV).
Отсюда вы сможете снять фактическую тарелку со стойки, на которой она установлена, ослабив все болты, удерживающие ее на месте.
Для этого с помощью гаечного ключа отделите тарелку от подножки, на которой она установлена.В большинстве случаев для удержания тарелки на месте используются два или три болта.
Как только вы удалите их, блюдо должно легко выскользнуть. (Да, пришло время выбросить тарелку!)
Вместо того, чтобы выбросить старую тарелку на свалку или оставить ее ржаветь на своем имуществе, некоторые домовладельцы используют ее для изготовления ванночек для птиц, окрашивая ее нетоксичной краской и устанавливая их в саду.
Просто закрепите новую телевизионную антенну на стойке, на которой раньше находилась спутниковая антенна.Многие устройства поставляются с монтажным кронштейном и U-образными зажимами, которые позволяют устанавливать их на столбы или мачты разного диаметра.
В некоторых случаях новая цифровая антенна может не подходить к опоре антенны.
Не бойтесь, вы можете купить в местном хозяйственном магазине приспособление, которое позволит вам отрегулировать штангу и сделать ее больше или меньше.
Вы будете использовать отчет о сигнале , который вы получили на TVFool.com, а также компас или приложение компаса на смартфоне, чтобы направить антенну в правильном направлении.
Обратитесь к инструкциям, прилагаемым к вашей антенне, чтобы убедиться, что вы правильно определили переднюю часть (это не всегда так просто определить) и правильно расположили ее.
Возьмите коаксиальный кабель, который ранее был подключен к вашей спутниковой антенне, и подключите его к новой антенне с помощью предоставленного оборудования.
Теперь подключите другой конец коаксиального кабеля (который был подключен к приставке спутникового ресивера) напрямую к телевизору или телевизионной приставке.
После этого нужно убедиться, что все работает правильно, и внести необходимые корректировки.
Это может быть самая кропотливая часть процесса, и рекомендуется, чтобы вы работали с партнером, который может стоять рядом с телевизором (или телевизорами) в вашем доме и сообщать о приеме.
Запустите сканирование каналов для поиска цифровых каналов на вашем телевизоре, чтобы убедиться, что антенна принимает все, что вы хотите.
Возможно, вам потребуется отрегулировать ориентацию антенны, чтобы улучшить качество приема.
Когда вы достигнете пикового уровня сигнала, вы готовы смотреть бесплатное телевидение.
Если вам необходимо усилить сигнал из-за каких-либо помех, вы также можете установить усилитель на мачту (не забывайте, что для него потребуется блок питания переменного тока).
Коаксиальный кабель всегда казался невероятной идеей, поскольку он дает нам доступ к тысячам каналов; большинство из которых у нас даже нет времени смотреть, или может случиться так, что вас ничего не волнует, кроме местного телевидения сети доступа.Это означает, что вы платите целое состояние своей кабельной или спутниковой компании за услуги, которыми даже не пользуетесь. Если вы больше не хотите тратить целое состояние на телеканалы, есть выход – сделать собственную антенну, которая позволит смотреть телеканалы бесплатно.
Антенна для коаксиального кабеляВот как можно использовать имеющийся коаксиальный кабель в качестве телевизионной антенны и вернуться к бесплатным местным программам:
Начните с подготовки деревянной доски, имеет длину 22 дюйма и размеры примерно 1 на 3 дюйма или 2 дюйма на 3 дюйма.
Положите доску и работайте горизонтально, двигаясь слева направо.
Отметьте линии на 2, 7,25, 12,5 и 17,5 дюймов, убедившись, что вы поставили 2 точки на каждой линии. 2 точки должны быть расположены равномерно.
Сборка наружной телевизионной антенныВозьмите медный провод и подготовьте его, вырезав 8 отрезков по 14 дюймов каждый. Отмерьте 7 дюймов на каждом из этих проводов, а затем согните провода пополам, чтобы сформировать двусторонний треугольник. Расстояние между двумя концами согнутого медного провода должно быть 3 дюйма длиной.
Теперь пришло время прикрепить провода к деревянной доске в 8 точках с помощью винтов и шайб.Провода крепятся к плате в изогнутой точке V и выходят наружу. Это делает доску похожей на ножки.
Используйте оставшуюся проволоку, чтобы сплести прикрепленные к доске провода. Убедитесь, что провода не соприкасаются и что точки V пересекаются только один раз. Убедитесь, что хотя бы один из проводов, которые вы плетете, изолирован — для этого можно использовать винил.
К тому времени, когда вы закончите, провода будут выглядеть как два креста, которые соединяют первый со вторым, а третий с четвертым набором V-образных проводов.Фигуры X соединены двумя горизонтальными линиями между вторым и третьим наборами V-образных проводов.
Прикрепите две решетки к доске с помощью винтов и убедитесь, что они расположены на одинаковом расстоянии друг от друга. Они работают как отражатели. Каждый размером 15 на 9 дюймов
Отражатели не должны касаться V-образных проводов.
Самая совершенная самодельная телевизионная антеннаПриобретите балун в магазине электроники для использования в качестве передатчика.Прикрепите его к двум центральным секциям, следуя инструкциям на этикетке.
Антенна готова.
Теперь пришло время прикрепить антенну к балуну телевизора.
Убедитесь, что вы подключили его к правильному разъему на телевизоре.
Разделение сигнала очень важно в домах, где есть несколько телевизоров, которым нужны разные каналы. Если вы хотите одновременно запускать разные телевизоры, вам придется разделить сигнал, поступающий с антенны.
Разветвитель сигналаПосле того, как вы установили антенну, вам нужно выяснить, как подключен текущий коаксиальный кабель. Чтобы понять конфигурацию, вам нужно заглянуть внутрь коробки, где вы найдете кучу черных кабелей. Как только вы выяснили, куда идет каждый из кабелей, пометьте их. Если вам повезет, кабельная компания уже сделает все это за вас.
Вы также можете выбрать разветвитель мощности. Это позволяет разделить сигнал и усилить его еще больше.Кроме того, вы также можете использовать настенные розетки для разделения сигнала. Однако, если у вас не установлены эти разъемы, вам придется проложить новый коаксиальный кабель к каждому телевизору и центральному узлу.
Сигналы телевизионной антенны необходимо усиливать, особенно если вы используете разветвитель, а другой телевизор находится на расстоянии более 150 футов. Усилитель должен располагаться сбоку от антенны внутри разветвителя.
Усилитель сигналаУсилитель нейтрализует эффекты разделения сигнала, которые каким-то образом ослабляют его.Надлежащее усиление необходимо для безупречного приема цифрового сигнала и намного важнее, чем думает большинство людей. Выбор правильного усилителя означает огромную разницу между получением высококачественного цифрового приема и некачественным приемом.
Это устройство, состоящее из двух частей. Первая часть находится рядом с выходом антенны, а другая — дальше. Часть, которая ближе к антенне, работает как усилитель сигналов, а другая — как источник питания.
Источник питания, также известный как инжектор, для работы которого необходимы электрические розетки.
Инжектор использует коаксиальный кабель для подачи тока низкого напряжения вблизи антенны к первой части устройства.
Усилитель-распределитель используется для усиления телевизионного сигнала, разделенного с помощью разветвителя, чтобы его можно было разделить на несколько телевизоров. Обычно он находится на стороне антенны разветвителя.Антенный кабель подключается к усилителю; затем сигнал улучшается за счет усиления и подается на выход усилителя. Сигнал с разветвителя разделяется и затем отправляется на разные телевизоры.
ПРИМЕЧАНИЕ : Основное различие между этими двумя типами усилителей заключается в том, что усилитель расположен внутри антенной системы.
Однако следует иметь в виду, что никакое усиление сигнала не может компенсировать недостаток приема антенной сигналов.
Технический прогресс сделал возможной простую наружную телевизионную антенну для обеспечения зрителей бесплатным вещанием в цифровом вещании.
Если ваш телевизор подключен к кабельному телевидению, вы можете легко использовать тот же коаксиальный кабель для телевизионной антенны. Это простой проект «сделай сам», который намного проще, чем вы можете себе представить. Когда вы закончите проект, у вас будет широкий выбор каналов для просмотра без необходимости платить за это.В буквальном смысле для изготовления телевизионной антенны не требуется особых навыков работы с электричеством.
15 августа 2018 г.
Наряду с выбранной телевизионной антенной, вашим местоположением, избеганием препятствий и помех, следующим важным фактором, который влияет на вашу способность принимать бесплатное эфирное телевидение, является место, где вы размещаете или устанавливаете свою антенну.
Качество приема эфирного сигнала в значительной степени зависит от выбора этого места, поэтому найдите время, чтобы найти наилучшее место для установки телевизионной антенны.
Фактически, идеальное место для вашей антенны в вашем доме может быть не рядом с телевизором, а вместо этого на крыше, за гаражом, на чердаке, в окне спальни или на балконе.
(К счастью, есть способы передать сигнал вашей антенны на телевизор, даже если он не находится в той же комнате. Подробнее об этом ниже.)
Итак, при поиске «наилучшего места» для приема OTA TV в вашем доме помните о следующих соображениях:
Вариант размещения телевизионной антенны №1 — высота
Безусловно, самым важным фактором при размещении телевизионной антенны является высота.Чем выше вы можете установить антенну внутри нашего дома, тем лучше будет ваш телевизионный прием.
Лучшее место для наружных ТВ-антенн — крыша или гараж. Если ваш чердак доступен и у вас нет теплового барьера или металлической крыши, вы также можете попробовать установить наружную телевизионную антенну на чердаке.
Если вы не уверены в том, что самостоятельно справитесь с установкой крепления на крыше или чердаке, быстрый поиск в Google может связать вас с местным специалистом по установке телевизионных антенн.
Кроме того, балкон или другое открытое пространство может стать отличным местом для установки телевизионной антенны, особенно для тех, кто живет в многоквартирных домах или квартирах.
Вы даже можете приобрести отрезки плоского коаксиального кабеля, которые облегчают протягивание кабеля антенны через окно или дверь.
(Обрезчики шнуров, проживающие в домах, находящихся в ведении ассоциаций домовладельцев, советов кондоминиумов или капризных арендодателей, защищены правилами FCC, которые дают вам право на установку телевизионной антенны в «зонах исключительного использования» .)
Комнатные телевизионные антенны
проще размещать и устанавливать, они идеально вписываются в ваш интерьер.
Попробуйте место рядом с окном или дверью патио. Если в вашем доме несколько этажей, предпочтительнее окно наверху. Однако избегайте окон или дверей с металлическими сетчатыми покрытиями или отражающими покрытиями, поскольку они могут блокировать телевизионные сигналы.
Вариант размещения телевизионной антенны № 2 — направление антенны
Антенны эфирного телевидения будут работать лучше всего, когда они обращены к источнику сигналов — вашим местным вещательным башням.
Выберите окно или место на открытом воздухе с видом на башни, без препятствий.
Всенаправленные или плоскопанельные телевизионные антенны не обязательно должны быть направлены дальше, но вы можете увидеть незначительные улучшения, поэкспериментировав с позиционированием на несколько футов или даже несколько дюймов. Использование компаса может быть полезно при наведении направленных телевизионных антенн.
При небольшой настройке направления не забудьте использовать параметр «Повторное сканирование» на экране «Настройки» вашего телевизора или в приложении Tablo, чтобы помочь найти «золотую середину» для самого сильного сигнала для телеканалов, которые вы хотите больше всего.
Размещение телевизионной антенны Соображение № 3.
Распространение сигналов телевизионной антенны OTA
Что происходит, когда лучшее место для установки антенны находится не рядом с телевизором (или цифровым видеорегистратором)?
Существует несколько вариантов передачи сигнала телевизионной антенны из пункта А в пункт Б, каждый из которых имеет свои преимущества и недостатки.
Вариант А — прокладка нового коаксиального кабеля
Да, вы, безусловно, можете взять катушку коаксиального кабеля и протянуть его от антенны к телевизору или цифровому видеорегистратору.Однако, если вы не умеете сверлить отверстия в стенах, это может быть в лучшем случае неприглядно, а в худшем — опасно споткнуться.
Кроме того, чем длиннее коаксиальный кабель между вашей телевизионной антенной и тюнером (либо на вашем телевизоре, либо на вашем цифровом видеорегистраторе Tablo), тем больше вероятность того, что ваш сигнал OTA ухудшится.
Вариант B — повторное использование существующего коаксиального кабеля
Если у вас недавно было спутниковое или кабельное телевидение, вы можете повторно использовать существующую проводку для подключения антенны и телевизора или цифрового видеорегистратора.
Тем не менее, вы все равно увидите некоторое ухудшение сигнала, особенно если вы не терминируете неиспользуемые конечные точки.
Вариант C — Распределение телевизионных сигналов по вашей сети Wi-Fi
Подключив телевизионную антенну к сетевому тюнеру или OTA DVR, например Tablo, вы можете разместить антенну практически в любом месте вашего дома и использовать домашнюю сеть Wi-Fi для распространения телевизионных сигналов OTA.
Будучи более дорогостоящим, чем первые два варианта, сетевое распределение позволяет одной антенне доставлять видео и аудио на каждый экран в вашем доме, избегая потенциальных кошмаров с кабелями.Это также упрощает добавление таких услуг, как телегид на экране, DVR и потоковое вещание вне дома, к сигналу вашей антенны, воспроизводя опыт кабельного или спутникового телевидения без огромных ежемесячных затрат.
Понравилась эта статья?
Ознакомьтесь с этими инструментами и публикациями об эфирных ТВ-антеннах, сигналах OTA и приеме далее:
Подпишитесь на информационный бюллетень Tablo Cord Cutting This Week, чтобы получать последние новости индустрии резки шнуров, включая новости о эфирных телешоу, потоковых сервисах, телевизионных приставках, гаджетах и многом другом прямо на ваш почтовый ящик!
Здесь, в Cordcutting.
com, наша цель — показать таким людям, как вы, как смотреть телевизор без кабеля. В конце концов, перерезать шнур — несложная часть: продавец кабелей может доставить вам неприятности, но вы справитесь. Единственная отдаленно трудная часть всего этого — развлекаться после того, как вы выбросили кабельный пакет с завышенной ценой, и мы каждый день стараемся показать вам, как это сделать. И есть одно решение, о котором мы постоянно говорим, как потому, что оно невероятно мощное, так и потому, что его очень недооценивают: бесплатное эфирное телевидение.Бесплатное эфирное телевидение, или сокращенно OTA TV, — лучший способ получить все, от игр НФЛ до местных новостей. Чтобы получить его, все, что вам нужно, это антенна и самые базовые знания, необходимые для ее настройки. Легко, верно? Однако именно здесь некоторые люди сбиваются с толку: базовые знания, необходимые для использования антенны, — это не совсем обычные знания, по крайней мере, в наши дни. Вот почему мы здесь сегодня, чтобы показать вам, как выбрать телевизионную антенну.
Мы повторим основы, дадим ссылки на более конкретные инструкции и расскажем, как выбрать лучшую антенну.
Не стесняйтесь прокручивать страницу, если вам не нужны лечебные темы – мы встретимся с вами, где бы вы ни остановились! Для тех, кто хочет остаться, мы собираемся начать с очень краткого обзора того, что на самом деле представляет собой OTA TV.
Для людей, которые годами пользуются кабельным телевидением, сам факт существования OTA TV может стать неожиданностью. Да, люди до сих пор используют антенны, которые работают (вроде) как те, которыми пользовались ваши бабушки и дедушки, и, что более важно, каналы по-прежнему бесплатно транслируются в эфире!
Эфирное ТВ было, конечно, первоначальной формой, которую принимали телетрансляции.Такие сети, как NBC, были сетями, потому что они могли соединять разные вещательные башни и транслировать контент по всей стране одновременно. Но отдельные зрители не были подключены к этим сетям: они подхватывали контент антеннами после того, как сеть транслировала его с вышек вещания.
Со временем из-за проблем с приемом в сельской местности и других факторов компании начали подключать клиентов к кабельным сетям. Но местные станции продолжали вещать и в эфире.Если вы когда-нибудь проезжали мимо штаб-квартиры вашей местной новостной станции и видели большую башню, теперь вы знаете, что это было: вещательная башня! Эта башня транслирует местный контент, но также и национальный контент: если ваша местная станция является филиалом Fox, например, то вы можете получать комедии и драмы Fox так же легко, как и передачи вашей местной новостной группы. Все на одном канале!
Некоторые вышки вещания выглядят впечатляющеВ зависимости от того, где вы находитесь, ваш выбор бесплатного эфирного телевидения может включать все четыре основные сети (ABC, CBS, Fox и NBC), PBS, испаноязычные станции, такие как Univision и Telemundo, и намного больше.
Конечно, для этого вам понадобится антенна!
Выбор идеальной телевизионной антенны требует много усилий, но, к счастью, все довольно просто, если у вас есть соответствующий фон.
Вот что вам нужно знать.
Вы, вероятно, можете представить себе несколько различных типов антенн прямо на макушке: например, вы, вероятно, знаете, как выглядят антенны «заячьи уши» на старых телевизорах, и вы, вероятно, знаете, как выглядят наружные антенны, установленные на крыше. .Эти два примера представляют две крайности конструкции антенны. Давайте поговорим о типах антенн!
Антенны могут быть внутренними или наружными. Также они могут быть направленными и всенаправленными. Разница между внутренней и наружной антеннами очевидна; что касается направленного и всенаправленного, это различие относится к тому, нужно ли вам направлять антенну на источник сигнала. Всенаправленные антенны одинаково хорошо принимают передачи со всех сторон.
Наружные антенны, как правило, имеют больший радиус действия.Они большие, но это нормально, потому что вам не нужно ставить их в гостиной. Они также имеют тенденцию быть направленными, но это тоже нормально: если вы живете в сельской местности, где наружная антенна является необходимостью, есть большая вероятность, что ваши ближайшие передачи все равно идут с более или менее одного направления (они собираются сгруппироваться вокруг ближайшего населенного пункта).
Комнатные антенны меньше по размеру и, в идеале, менее уродливы. Они часто плоские и предназначены для крепления на стене.Они также могут быть отдельно стоящими, как уши кролика. Комнатные антенны практически всегда всенаправленные.
Антенны бывают разных диапазонов, и вам, конечно же, понадобится та, которая может достигать станций OTA, которые вы хотите смотреть (подробнее о том, как найти информацию об этом, чуть позже). Как правило, комнатные антенны работают на расстоянии от 40 до 50 миль. Для большей дальности вам придется взять вещи на улицу. Имейте в виду, что диапазоны, заявленные антеннами, могут быть немного завышенными, поскольку не все мы живем в идеальных условиях, в которых тестируются эти антенны.
Чтобы узнать, как выбрать телевизионную антенну для вашей ситуации, вам нужно знать, что это за ситуация: как далеко находятся ваши эфирные станции? Как только вы это узнаете, вы сможете выяснить, какой диапазон вы будете искать в своей идеальной антенне.
К счастью, найти ближайшие OTA-станции невероятно просто. Есть несколько различных онлайн-инструментов, которые рассчитывают все за вас. У FCC есть инструмент, который вы можете использовать, и есть два конкурирующих сайта, управляемых сторонниками антенн: AntennaWeb и TVFool.Все они работают примерно одинаково: вы вводите свой адрес (или просто почтовый индекс, если вы чувствуете себя параноиком) и нажимаете кнопку или две. Затем сайт покажет вам, как далеко от вас находятся ближайшие станции OTA. Вы получите помеченный список и карту. Выберите станции, к которым вы стремитесь (обратите внимание на дубликаты — вам может не понадобиться добираться до станции CBS в 38 милях от вас, если у вас есть другой филиал CBS всего в 4 милях от вас!) диапазон, который вы хотите от вашей антенны.
Имейте в виду, что вы можете не получить все ожидаемые станции в заданном диапазоне, потому что возможно, что станция будет заблокирована мешающим зданием или элементом ландшафта. Так что не слишком зацикливайтесь на идее выхода на конкретный канал — вместо этого примите целостное решение и стремитесь получить максимальную отдачу от затраченных средств.
Переход с 25-мильной антенны на 50-мильную только для того, чтобы (возможно!) обезопасить еще один канал, может быть не лучшим решением, хотя, конечно, решать вам!
Антенны не очень сложные штуки, но это не значит, что невозможно сделать плохую.Там полно паршивых антенн! Дешевая антенна может не обеспечивать тот диапазон, который вы ожидаете. Это очевидное следствие удешевления, но стоит упомянуть, что дешевые антенны могут подвести вас и по другим причинам: они могут выглядеть некрасиво или казаться хлипкими, они могут сломаться, и они могут поставляться с поврежденными коаксиальными кабелями, что делает их сложными или невозможными. чтобы ваш телевизор считывал сигнал с антенны. Подобно пицце и фильмам о Джеймсе Бонде, антенны должны быть просты в изготовлении, но иногда почему-то делаются плохо.
К счастью, за годы, проведенные в отчетах, объяснениях и обзорах антенн здесь, на Cordcutting.com, мы стали уважать множество марок антенн, которые мы стали уважать.
Вот некоторые из них в алфавитном порядке:
Трудно ошибиться с этими брендами, и это далеко не полный список. Мы взяли антенны от относительно малоизвестных брендов, которые нас поразили, например, RG Monarch.Просто проведите небольшое исследование и прочитайте несколько обзоров (как пользовательских, так и онлайн, таких как наши) и помните о некоторых ключевых торговых марках при совершении покупок.
Большинство любителей телевидения обнаружат, что их потребности хорошо удовлетворяются какой-либо комнатной антенной. Это означает, что ваша антенна будет находиться в вашей гостиной, спальне или другом месте вместе с вами, когда вы смотрите телевизор, а это значит, что вы, вероятно, захотите, чтобы она выглядела прилично!
Большинство комнатных антенн представляют собой плоские настенные антенны.Большинство из них бывают черного, белого или обоих цветов (некоторые даже поставляются с черным и белым на одной антенне — по одной с каждой стороны, так что вы можете выбирать).
Коаксиальные кабели почти всегда белые или черные. Если у вас белая стена, вы можете выбрать белую антенну, чтобы сделать вашу антенну как можно более незаметной, или вы можете выбрать высококонтрастный вид, чтобы ваше пространство выглядело четким и современным.
Некоторые антенны предназначены для утверждений.Гладкий и минималистичный дизайн Mohu Blade, например, впечатлил нас в нашем обзоре. Mohu Blade — это пример антенны, которая стремится к стилю, а не к камуфляжу. Мы думаем, что это хорошо смотрится, особенно в современных помещениях. Если вы найдете что-то подобное вам по вкусу, дерзайте!
Антенны — вещь утилитарная, но стоит помнить об их внешнем виде. Поскольку вы получите лучший прием с антенной высоко на стене, вы можете в конечном итоге установить антенну на самом видном месте.Вы будете видеть его много, поэтому подумайте о том, чтобы потратить немного больше, чтобы получить желаемый вид.
После того, как вы выбрали идеальную антенну для своего помещения, вам нужно убедиться, что вы правильно ее настроили.
Многие пользователи антенн были разочарованы или обмануты, забыв правильно разместить антенну или просканировать каналы!
Антенны обеспечивают лучший прием с более высоких мест. Однако остерегайтесь помех. Попробуйте свою антенну в нескольких разных местах, чтобы увидеть, как она влияет на прием.
Не забывайте сканировать каналы! ТВ-тюнер вашего телевизора может определить, где находятся каналы, но ему нужно время, чтобы подумать. Зайдите в меню телевизора и найдите каналы. После того, как вы отсканируете, ваш телевизор сможет показывать вам каналы, которые он запомнил. Вы можете попробовать просканировать несколько раз, чтобы попытаться захватить как можно больше каналов — попробуйте перемещать антенну и сканировать из разных мест, и попробуйте сканировать в хороший ясный день (влияние погоды на антенны довольно минимально, но каждый немного помогает!).
Мы показали вам, как выбрать телевизионную антенну, но все мы ошибаемся. Однако, если вас не устраивает прием вашей антенны, вы можете исправить это, не покупая совершенно новую антенну!
Для начала ознакомьтесь с нашим руководством по устранению неполадок и попробуйте переместить антенну в поисках лучшего приема.
Возможно, вы пропустили какой-то шаг или просто разместили антенну в месте, которое по какой-то загадочной причине не годится!
Вы также можете улучшить качество приема антенны, добавив усилитель.Если ваша антенна еще не поставляется с ней, вы можете приобрести усилитель самостоятельно на таких сайтах, как Amazon. Усилители, как и следовало ожидать из названия, усиливают сигналы, принимаемые вашей антенной. Они могут превратить едва заметные сигналы в достаточно сильные, чтобы их можно было уловить при следующем сканировании каналов, а слабые, прерывистые сигналы — в плавный прямой эфир. Усилители должны быть подключены. Как только один из них будет работать между вашей антенной и телевизором, вы получите более сильный сигнал.
Мы потратили много времени, рассказывая вам о тонкостях выбора антенны.И, конечно же, была ценная информация, которую можно было передать! Если вы не знаете правильный диапазон антенны для поиска, у вас будут проблемы.
И если вы не будете сканировать каналы, вы не будете смотреть ничего, кроме статики!
Но не останавливайтесь на достигнутом: антенны — довольно простые вещи. Нам нравится микроанализировать различия между ними, и мы будем первыми, кто порекомендует именитые бренды и лучшие модели. Но ваш выбор антенны вряд ли сильно изменит ваш опыт работы с OTA, поэтому постарайтесь не переживать! Просто определите свой ассортимент, посмотрите на некоторые варианты известных брендов, дважды проверьте обзор или два, а затем совершите покупку.Вы будете смотреть телевизор без кабеля бесплатно в кратчайшие сроки.
Согласно опросу CBS News 2021 года, менее половины американцев по-прежнему смотрят телевизор через кабельное и спутниковое телевидение. Но как они до сих пор смотрят футбольные матчи НФЛ, прямые трансляции и многое другое, не платя ежемесячно за кабельное или спутниковое телевидение?
Один из ответов — с антенной цифрового телевидения.
Эти недорогие комнатные антенны бесплатно принимают эфирные каналы HDTV, такие как CBS, NBC, ABC, Fox и PBS.Комнатные телевизионные антенны отлично подходят для просмотра телевизора, если шторм отключит кабельное или спутниковое телевидение.
Прежде чем инвестировать в один из этих полезных гаджетов, вы должны сначала узнать его ограничения. У тех, кто живет в районе, затененном большими многоквартирными домами или горами, цифровая телевизионная антенна может не уловить сигнал. Точно так же, если вы живете слишком далеко от источника ТВ-сигнала, стандартная цифровая ТВ-антенна не подойдет — для этого вам понадобится цифровая ТВ-антенна с усилителем.
Если вы готовы приступить к работе, рассмотрите варианты антенн цифрового телевидения от Walmart и Best Buy.
Уолмарт
Эта антенна совместима с NextGen TV для 4K Ultra HDTV. Он работает на расстоянии до 40 миль от телебашни, и вы можете положить его на ровную поверхность, повесить или поставить на встроенную подставку.
Плоская разнонаправленная антенна HDTV с разъемами RCA, 10 долл. США
Уолмарт
Эта антенна имеет дальность приема до 320 км и является водонепроницаемой, поэтому ее можно использовать как в помещении, так и на улице.
Camkey 2021 наружная/внутренняя антенна для цифрового ТВ, 45 долларов США (снижение со 100 долларов США)
Лучшая покупка
Эта антенна имеет радиус действия до 50 миль. Его можно повесить на стену или установить на тумбу под телевизор. Он имеет двусторонний черно-белый дизайн, поэтому вы можете выбрать, какая сторона лучше всего сочетается с вашей стеной или электроникой.
Ультратонкая внутренняя антенна HDTV Essentials с усилителем, 30 долл. США (уменьшена с 35 долл. США)
Уолмарт
Рецензенты рекомендуют эту сверхдоступную антенну.
«У меня есть антенна на всех моих телевизорах, и этот принимает столько же каналов, сколько и его более дорогая сестра», — говорит обозреватель Мэг. «Я взволнован.»
Комнатная антенна-усилитель Clear TV, 13 долл. США (снижение с 15 долл. США)
Лучшая покупка
Эта антенная планка позволяет получать доступ к каналам на расстоянии до 80 миль от сигнала. Он отображает текущий уровень сигнала, помогая вам найти наиболее подходящее место для его размещения.
Внутренняя ТВ-антенна Core Innovations, $80
Поскольку кабельные и спутниковые компании снова поднимают цены, избавление вашего дома от ненужных подписок никогда не было таким привлекательным. Переход на потоковую передачу может показаться простым решением, но теперь, когда существует так много различных услуг, вы легко можете заплатить столько же, сколько и за кабельное телевидение!
СМОТРИТЕ ТАКЖЕ: 7 способов бесплатно получить HBO
Хорошей новостью является то, что вам не обязательно иметь потоковую службу, чтобы смотреть ваши любимые местные радиостанции.
С помощью цифровой телевизионной антенны вы можете бесплатно транслировать большинство основных вещательных сетей.
Еще лучше то, что эти дополнения не должны стоить вам целое состояние. Базовая комнатная антенна для цифрового телевидения стоит около 10 долларов, и это то, что вы заплатите менее чем за месяц использования многих потоковых сервисов. Итак, если вы любите смотреть большие сетевые шоу, но устали оплачивать счета за кабельное телевидение, почему бы не попробовать цифровую телевизионную антенну? Вот что нужно знать перед покупкой.
Ваш прием будет варьироваться в зависимости от того, где вы находитесь по отношению к ближайшей радиовышке.Тем не менее, любой житель города или пригорода может рассчитывать на подключение основных сетей, таких как ABC, CBS, The CW, FOX, NBC и PBS. Некоторые зрители могут ловить больше антенных телеканалов — от 25 до 40 и даже больше — если находятся достаточно близко к вышкам.
С 2009 года телевизионные станции обязаны вещать в цифровом формате, а это означает, что вы даже можете получить некоторые местные станции в формате 1080i при правильной настройке. (А благодаря новому стандарту телевизионного вещания ATSC 3.0/NextGen, кажется, что 4K-просмотр по воздуху уже не за горами.)
Любой житель города или пригорода может рассчитывать на подключение к крупным сетям: ABC, CBS, The CW, FOX, NBC и PBS.
Так что же такое 1080i? «i» в разрешении 1080i означает «чересстрочную» развертку, тогда как 1080p — «прогрессивную» развертку. (Оба имеют разрешение 1920×1080.) Обратите внимание, что видео 1080i может выглядеть нечетким, особенно для сцен действия. Видео в формате 1080p обеспечивает более четкое изображение, которое предпочтительно в шоу и фильмах с большим количеством движения. Однако для местных трансляций 1080i обычно подходит.
Чтобы точно узнать, какие телеканалы есть в вашем регионе, зайдите на AntennaWeb. Введите свой адрес или почтовый индекс и нажмите «Перейти».
На сайте появится подробная информация о вашем районе, в том числе о том, сколько каналов и эфирных станций вы теоретически можете получить. Вы увидите список сетей, количество доступных каналов и рекомендацию по антенне, выделенную определенным цветом для каждой станции. (Условные обозначения в верхней части страницы поясняют цветовые коды антенн.) Также будет указано, затрагивается ли канал FCC Repack.
Тем не менее, важно помнить, что факторы окружающей среды могут играть важную роль в том, какой прием вы получите. Объекты между вами и вышкой, такие как здания или холмы, могут повлиять на качество приема. Даже тип здания, в котором вы живете, влияет на качество приема, поскольку металл и бетон могут блокировать сигналы вещания.
При принятии решения о том, какая телевизионная антенна лучше всего подходит для ваших нужд, полезно знать, входят ли какие-либо каналы в вашем регионе в переупаковку FCC.По сути, телевизионные станции вынуждены перемещать частоты, чтобы освободить место для большего количества беспроводных услуг.
Из-за этого шага люди с антеннами по определенным адресам должны будут повторно сканировать свои телевизоры, чтобы продолжать принимать местные станции. По данным FCC, переход на телевидение завершится к июлю 2020 года.
СМОТРИТЕ ТАКЖЕ: Когда лучше покупать телевизор?
Антенны широко доступны — вы можете найти десятки вариантов в розничных магазинах, таких как Amazon, Home Depot и Best Buy.Но при покупке любого типа техники вы можете столкнуться с запутанным набором технического жаргона, и телевизионные антенны не исключение. Вот что вам нужно знать о различных типах и особенностях.
Комнатные ТВ-антенны и наружные ТВ-антенны
Современная комнатная ТВ-антенна, как правило, проста в установке и сконструирована так, чтобы незаметно вписаться в ваш развлекательный центр. Установка часто так же проста, как размещение антенны в вашей комнате — есть даже тонкие антенны, которые просто прикрепляются к стене — и подключение ее к телевизору.
Хотя комнатные антенны имеют наименьший радиус действия, их проще всего настроить, поэтому они, вероятно, то, что вам нужно.
Хотя комнатные телевизионные антенны имеют наименьший радиус действия, их проще всего настроить, поэтому они, вероятно, то, что вам нужно.
Наружная телевизионная антенна больше и мощнее, чем ее комнатный аналог, и ее можно разместить снаружи дома или на чердаке. Лучшей наружной телевизионной антенной, вероятно, будет та, которая имеет усиление, обеспечивающее прием сигнала на большом расстоянии.Кроме того, вам понадобится немного ноу-хау, чтобы установить его, поэтому обязательно ознакомьтесь с инструкциями по установке перед покупкой.
Обратите внимание, что Ассоциация потребительских технологий создала систему цветовой маркировки наружных антенн в соответствии с их типом. Перед покупкой антенны полезно узнать расстояние до радиовещательных вышек. Возможно, вы обнаружите, что небольшой разнонаправленный канал подберет интересующие вас станции и будет всем, что вам нужно.
С другой стороны, вы можете обнаружить, что вам нужна более солидная модель.
Направленные и всенаправленные антенны
Направленные антенны должны быть направлены в определенном направлении для обеспечения приема. Они могут быть немного суетливыми, так как вам нужно знать направление радиовещательной вышки, которую вы хотите принять, и, если башни не все в одном направлении, вам может потребоваться настроить антенну для каждой станции, которую вы хотите принять. достигать. Однако направленные антенны имеют больший радиус действия, чем всенаправленные антенны, поэтому они могут быть хорошим решением для загородных домов.
СМОТРИТЕ ТАКЖЕ: Все, что вам нужно знать о новейших телевизионных технологиях
Всенаправленные антенны могут принимать сигналы с любого направления, что делает их удобными для приема на нескольких станциях. Это должно быть хорошо для большинства городских и пригородных домов.
Антенны с усилением и антенны без усилителя
Антенны могут нормально работать без усиления, но эта функция значительно увеличивает радиус действия.
Однако для усиления требуется источник питания, что может усложнить установку, так как вам придется установить устройство достаточно близко, чтобы дотянуться до розетки.Если вам нужна антенна с большей дальностью действия, чем у внутреннего блока, но вы не хотите устанавливать ее снаружи, вместо этого найдите усиленную комнатную антенну.
С другой стороны, антенны без усилителя не потребуют дополнительного источника питания. Но усиленные, как правило, предлагают лучшую производительность. В общем, если вы находитесь в сельской местности, лучше выбрать антенну с усилителем.
Установка обычно заключается в простом подключении антенны и поиске подходящего места, но вы все равно захотите прочитать руководство, чтобы убедиться, что ничего не упустили.
Есть один универсальный совет: прежде чем монтировать цифровую телевизионную антенну, подключите ее и попробуйте перемещать по комнате, чтобы посмотреть, как изменится прием.
Идеального места не бывает, но вам нужно немного поэкспериментировать, чтобы найти лучшее место. Вот несколько практических правил размещения:
Если вы выполните эти шаги и обнаружите, что ваш прием нигде не улучшается, вы можете рассмотреть возможность использования усилителя телевизионной антенны. Некоторые модели даже поставляются с этими бустерами.
Но если вы перемещаете антенну и у вас нет проблем с приемом, вы можете установить ее где-нибудь ненавязчиво, например, за телевизором.
Цены, очевидно, будут варьироваться в зависимости от функций, отмеченных выше. Однако, как указывает Tom’s Guide, комнатные антенны без усилителя обычно стоят от 20 до 40 долларов. Варианты стоимостью менее 20 долларов также подходят для некоторых ситуаций.
Комнатные антенны без усилителя обычно стоят от 20 до 40 долларов.
Антенны с усилителем будут дороже, во многих случаях примерно от 30 до 100 долларов.Некоторые наружные антенны могут стоить более 100 долларов, но есть и более доступные варианты — около 50 долларов. Имейте в виду, что если вам нужно добавить аксессуары, это может увеличить ваши начальные затраты.
По большей части вам нужна только антенна, но есть несколько вещей, которые вам могут понадобиться:
Блок цифрового преобразователя
Если у вас старый телевизор, вам может понадобиться блок цифрового преобразователя для приема HD-трансляций.
Удлиненный кабель
Различные антенны поставляются с кабелями разной длины для подключения к телевизору. В зависимости от того, где расположены ваша антенна и телевизор, вам может понадобиться более длинный кабель.
Цифровой видеорегистратор
Если вы не можете спланировать свою жизнь в соответствии с прямыми телетрансляциями, вам понадобится цифровой видеорегистратор для записи передач. Некоторые цифровые видеорегистраторы, такие как TiVo, имеют отдельную службу подписки для получения программ телепередач и других функций. И цифровой видеорегистратор, и подписка являются дополнительными затратами, но часто они намного дешевле, чем кабельное телевидение.
Все еще не уверены, подойдет ли антенна для вашего дома? Наш последний совет — покупать у розничного продавца с хорошей политикой возврата или обмена.
Читатели, пробовали ли вы использовать цифровую антенну? Поделитесь своими собственными советами и рекомендациями в комментариях ниже!
DealNews может получать компенсацию от компаний, упомянутых в этой статье.
Обратите внимание, что, хотя цены иногда колеблются или истекают
неожиданно все продукты и предложения, упомянутые в этой функции, были
доступны по самой низкой общей цене, которую мы могли найти на момент
публикации (если не указано иное).
Карл Рудник, 69-летний математик на пенсии, живущий в Солана-Бич, Калифорния, недавно купил второй дом за пределами Миннеаполиса, чтобы быть ближе к членам семьи. Ему не нужно было опираться на свои знания в области сложных расчетов, чтобы отказаться от идеи платить за две подписки на кабельное телевидение.
«Я разговаривал с кабельными компаниями и спрашивал, есть ли способ иметь один аккаунт», — сказал Рудник.«Не было, и вдруг я решил тратить 300 долларов в месяц только на то, чтобы иметь интернет и телевидение».
Проведя небольшое исследование, Рудник решил найти устаревшее решение, позволяющее сократить ежемесячные расходы, не отказываясь от любимых телепередач.
Он купил две телевизионные антенны примерно по 80 долларов каждая. Он установил по одному на чердаке каждого дома, что дало ему бесплатный доступ к ABC, CBS, NBC, Fox, PBS и десяткам других каналов вещания. В своем доме на Западном побережье он смог подключить антенну к коаксиальным проводам кабельной компании.
Телевизионная антенна — это образец технологии 20-го века, который вызывает воспоминания о кроличьих ушах, помещенных на шкаф из красного дерева старого Зенита в гостиной ваших бабушек и дедушек. Но Рудник входит в число растущего числа потребителей, которые обращаются к эфирным цифровым антеннам — единовременная инвестиция всего в 20 долларов — как способ сократить ежемесячную стоимость подписки на видео.
Исследовательские фирмы и производители электроники говорят, что такие потребители, как Rudnick, перерезающие шнуры, увеличили продажи и использование телевизионных антенн в последние годы.Эти «стримеры, заботящиеся о ценности», как их называют в отрасли, готовы собрать воедино мозаику видеоисточников, чтобы заменить традиционный пакет платного ТВ, который сейчас стоит в среднем 107 долларов в месяц, согласно недавнему исследованию, проведенному Исследовательская группа Лейхтмана.
В этом году розничным торговцам в США будет доставлено 8,1 миллиона эфирных ТВ-антенн, что на 2% больше, чем в прошлом году, и на 8% больше, чем в 2016 году.
В этом году 8.По данным Consumer Technology Assn, розничным торговцам в США будет доставлен 1 миллион эфирных телевизионных антенн, что на 2% больше, чем в прошлом году, и на 8% больше, чем в 2016 году.
По оценкам Nielsen, 13,8% домов в США зависят от антенн для получения телевизора по сравнению с 10,3% в 2014 году. Исследовательская компания GfK North America оценивает количество домов с эфирным телевидением в 16,4 миллиона.
(Крис Келлер/Los Angeles Times)
Стремительное ускорение сокращения кабельных каналов оказывает сильное давление на кабельную промышленность и медиа-компании, владеющие платными телеканалами, которые зависят от стабильного потока доходов, который обеспечивают подписчики.По оценкам исследовательской компании eMarketer, число потребителей, отказавшихся от услуг традиционного платного телевидения, в этом году вырастет на 33% и составит почти 25 миллионов человек.
Несмотря на беспокойство Голливуда, эта тенденция стала благом для производителей антенн, таких как Channel Master. Хотя производитель из Чандлера, штат Аризона, не раскрывает данные о продажах, недавно удвоил размер своих мощностей, чтобы удовлетворить спрос на свою продукцию, сказал президент компании Джо Бингочеа.
— Сейчас рынок готов, — сказал он. «Мы пытаемся извлечь из этого максимальную выгоду».
Бингочеа сказал, что средний возраст его клиентов составляет около 50 лет. Многие из них выросли в домах с антеннами от Channel Master, одного из старейших действующих брендов в сфере бытовой электроники.
Джозеф Резник, бывший радист торгового флота, основал компанию в 1949 году на 7000 долларов, которые он заработал на продаже капустной фермы своей семьи в Элленвилле, Северная Каролина.Y. — время, когда менее миллиона семей в США имели телевизоры.
В течение пяти лет Channel Master продал антенн на сумму 12 миллионов долларов, поскольку количество владельцев телевизоров резко возросло.
Компания была крупнейшим продавцом комнатных антенн на протяжении 1950-х и 60-х годов с элегантным дизайном середины века и названиями моделей космической эры, такими как Canaveral.
Рынок резко упал в середине 1980-х годов, когда потребители перешли на кабельное и спутниковое телевидение, чтобы получить лучшее качество изображения, а также на новые каналы, такие как HBO, MTV и ESPN.Это нанесло ущерб Channel Master, который в последующие десятилетия претерпел несколько изменений в собственности и обанкротился.
Но торговая марка по-прежнему узнаваема для пожилых потребителей, что побудило группу частных инвесторов приобрести компанию в 2012 году и сосредоточиться на развивающемся рынке резки шнура.
Channel Master предлагает видеорегистратор, предназначенный для работы с эфирными антеннами, поскольку любители кабельного телевидения не хотят отказываться от удобства просмотра программ по собственному расписанию и пропуска рекламных роликов.Продукты также позволяют потребителям передавать сигналы по радиоканалу на другие подключенные к Интернету телевизоры и цифровые устройства в доме.
Устройство потокового мультимедиа Fire TV Recast от Amazon.
(Ассошиэйтед Пресс)
Другие технологические компании также обхаживают беспроводных пользователей. Этой осенью Amazon выпустила Fire TV Recast, новую версию своего потокового мультимедийного устройства, которое записывает передачи при подключении к антенне. Sling Media также вышла на рынок с устройством записи с подключением к антенне под названием AirTV, а TiVo запустила Bolt OTA.
Компании, ориентирующиеся на эфирное вещание, говорят, что основная часть их клиентов — представители поколения «бэби-бумеров» и представителей поколения X, которые выросли на традиционном телевидении и приставке кабельного телевидения. По словам Гранта Холла, исполнительного директора Nuvyyo, канадской фирмы, которая производит Tablo, цифровой видеомагнитофон для пользователей эфирных телевизионных антенн, они заново открыли для себя бесплатное телевидение.
«Обычно они идут на вечеринку и начинают жаловаться на свой счет Comcast и на то, как он вырос так высоко и становится нелепым, и кто-то скажет: «Эй, я перерезал шнур, и теперь у меня есть антенна, и Я могу получить все эти каналы в прямом эфире», — сказал Холл.
«Большинство людей полностью забыли о эфирном телевидении или вспоминают о нем как о плохом опыте с призраками и исчезающими изображениями».
Но качество эфирного вещания резко улучшилось в 2009 году, когда телеканалы по распоряжению правительства перешли на цифровое вещание высокой четкости, предлагая изображения с более высоким разрешением и больше каналов.
«Как только зрители узнают, что теперь все по-другому, и изображение на самом деле лучше, чем кабельное и спутниковое, и, самое главное, оно бесплатное, они становятся новообращенными», — сказал Холл.Он отказался раскрыть данные о продажах, но сказал, что темпы роста его компании соответствуют популярности потокового вещания.
Ассоциация потребительских технологий. подсчитали, что в 2018 году потребители потратят 13,4 миллиарда долларов на услуги подписки на потоковое видео, что на 42% больше, чем в прошлом году.
Просмотр эфирного телевидения Рудником дополняет программы, которые он смотрит в потоковом режиме. Он использует свои широкополосные интернет-соединения (около 60 долларов в месяц на каждый дом) для онлайн-сервисов, таких как Netflix и Amazon Prime Video.До недавнего времени он также был подписан на сервис потокового видео Sling TV, чтобы смотреть платные каналы, такие как ESPN, NBC Sports Network, Fox Sports и Golf Channel (он переключился на YouTube TV). У него также есть видеорегистратор Channel Master для записи эфирных шоу.
Я остаюсь в курсе всего этого, общаясь с молодежью. Я не знаю никого моложе 35 лет, кто платит за подписку на кабельное телевидение.
Карл Рудник
«Муж моего инструктора по йоге подключил меня к Sling TV, а они переключились на YouTube TV», — сказал Рудник.«Способ, которым я остаюсь подключенным к этому, — это общение с молодежью. Я не знаю никого моложе 35 лет, кто платил бы за подписку на кабельное телевидение».
Одной из отраслей, которая не продвигает эту тенденцию агрессивно, является бизнес телевизионных станций, даже несмотря на то, что вещательные компании теряют аудиторию из-за конкурентов в области потокового вещания, таких как Netflix. Группы владельцев станций и медиа-конгломераты получают часть абонентской платы за платное телевидение, что дает им мало стимулов для продвижения использования эфирных антенн.
Потребители в значительной степени зависят от веб-сайтов или блогов производителей, таких как Cordcutters.com, чтобы узнать, какие каналы доступны в эфире в их районе и какая антенна им подходит.
«Мы делаем ужасную работу, объясняя, что ваши местные станции доступны в эфире бесплатно», — сказал Нил Сабин, вице-председатель Weigel Broadcasting, группы телестанций из Чикаго. «Отчасти причина в том, что это палка о двух концах. Каждый раз, когда кто-то перерезает кабель и устанавливает антенну, мы и кабельная компания теряем доход».
Хотя антенны переживают возвращение, аналитики не считают, что эфирное телевидение станет предпочтительным вариантом в новом телевизионном ландшафте.Миллениалы не привыкли к технологиям старой школы, поскольку они довольствуются потоковым видео на своих цифровых устройствах.
«Они цифровые аборигены», — сказал Стив Кениг, вице-президент по исследованиям Consumer Technology Assn. «Люди ведут все более бродячий образ жизни и ожидают доступа к видеоконтенту, где бы они ни находились, на любом устройстве, которое находится перед ними. В эфире вы практически сидите на диване перед телевизором».
Существуют также ограничения на то, что предлагает вещательное телевидение.Крупные спортивные команды транслируют большую часть своих игр региональным спортивным каналам, которые по-прежнему зависят от огромных доходов, которые они получают от кабельных провайдеров. Бешеным местным болельщикам «Нью-Йорк Янкиз» или «Лос-Анджелес Лейкерс» нужна подписка, чтобы следить за каждой игрой.
Билли Найден, аналитик исследовательской фирмы Parks Associates, сказал, что возрождение телевизионных антенн является побочным продуктом того, что потребители чувствуют себя подавленными множеством доступных платформ для просмотра. Некоторые даже страдают от того, что он называет «усталостью подписчиков».
