Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.
У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.
Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн.
Они различаются по форме и диапазону принимающих частот.
Антенны можно разбить на несколько основных типов:
Приходящую волну принимает ряд вибраторов. Начинают работать те, размеры которых приближаются к половине длины волны. Принцип действия аналогичен нескольким волновым аналогам, соединенным вместе.В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне. Формат такой передачи называется DVB — T2.

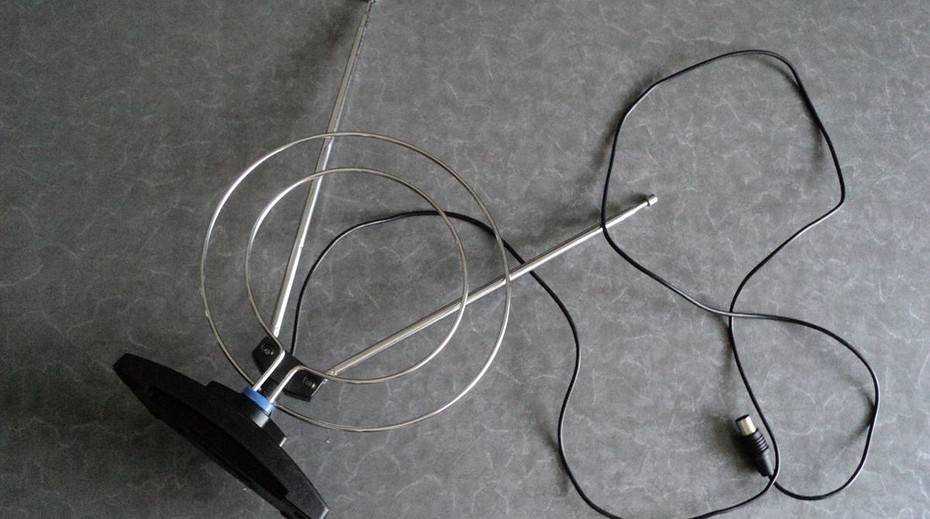

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.
Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.
Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:
Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.
Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный.
Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.
Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.
Существуют несколько типов антенн для приема DMV, которые предлагают производители:
Совсем несложно изготовить антенну своими руками для цифрового ТВ.
ормы изгибов должны быть максимально гладкими. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.
Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.
Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.
Чтобы собрать эту конструкцию, понадобятся:
После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.
Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.
Затем берется один конец кабеля
Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.
Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.
Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.
В завершение работы ко второму концу кабеля присоединяется штекер.
Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер , готовый к работе.
Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.
В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости.
Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.
Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.
При изготовлении восьмёрки понадобятся:
На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.
После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.
Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.
Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать.
Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.
Цифровая антенна своими руками собрана и готова к эксплуатации.
При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.
Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.
Полученное значение и есть искомая длина кабеля.
После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.
Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.
После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.
Все готово. Телевизор можно настраивать с новой антенной.
Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:
После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.
Люди придумали кучу способов улучшить прием сигнала антеннами – от прикреплённой одежной вешалки до намотанной алюминиевой фольги. Поняв, что большинство этих способов не работают на самом деле, я решил сделать нормальную и расскажу вам как собрать антенну для телевизора.
Из-за возросшей стоимости кабельного ТВ, я решил купить антенну. Первая практически не ловила сигнал, вторая работала, но если кот сидел на подоконнике, то сигнал пропадал. И даже то, что я обмотал ее фольгой не помогло.
После поисков в интернете я нашел инструкцию, как сделать телевизионную антенну в домашних условиях для сигнала телевидения высокого разрешения из картона и алюминиевой фольги.
Когда я поделился задумкой с отцом, он сначала посмеялся, но теперь тоже просит, чтобы я и ему сделал такую широкополосную уличную телеантенну из проволоки на дачу. Супер мощная антенна для аналогового ТВ достаточно простая для изготовления своими руками, мои фотографии и пояснения помогут вам разобраться в процессе.
Даже не поднимая антенну повыше, я уже поймал больше каналов, чем раньше было по платному кабельному ТВ, и изображение очень чистое. После того, как закрепите самодельную антенну для телевизора на постоянном месте повыше, заново включите поиск каналов, их должно найтись еще больше на большей высоте.
Показать еще 3 изображения
Материалы:
Шаблон
Шаблоны для вырезания деталей из картона и фольги есть в интернете.
Сначала вырежьте из картона прямоугольник 33х36 см. Затем нанесите небольшое количество клея на одну сторону и приклейте фольгу, хорошо ее разгладив. Края фольги загните на другую сторона картонного основания и покройте фольгу краской. Можно декорировать внешнюю сторону маркерами или самоклеящейся бумагой, на ваше усмотрение. Отложите основание в сторону, пока клей не просохнет.
Распечатайте скачанные шаблоны и вырежьте их. Затем положите шаблоны на картон, можно закрепить их парой кусочков скотча. Обведите шаблоны и вырежьте их канцелярским ножом. Вам понадобятся две детали крыльев, соединенных перемычкой. Также вырежьте две крепежные пластины.
Вырежьте две детали с крыльями из фольги по шаблону. Для вырезания шаблонов из фольги используйте ножницы, канцелярский нож рвет фольгу.
У вас должны быть две детали с крыльями, две аналогичные детали из фольги, две крепежных пластины.
Также есть шаблон для подставки, если собираетесь ставить антенну на подставку, вырежьте деталь из картона.
Как вы, наверное, заметили, на шаблоне крыльев антенны нанесены пунктирные линии сгиба. Согните шаблон по этим линиям и на картонной заготовке карандашом отметьте места, где должны быть линии сгиба. Аккуратно и медленно надрежьте картон по этим линиям, будьте осторожны и не прорежьте картон насквозь. Аккуратно сложите все четыре картонных закрылка по надрезанным линиям сгиба. Сгибайте не до конца, а чтобы получился нужный угол, на фото можно рассмотреть детально.
После того, как закрылки согнуты, нанесите клей в надрезы по линиям сгиба, чтобы зафиксировать сгибы. Закрылки должны составлять с плоскостью крыла угол 45°, то есть по отношению друг другу они находятся под углом 90°. Скорее всего, они разойдутся, если их не проклеить, лучший вариант для этого – термоклей.
Теперь нужно обклеить фольгой крылья с обратной стороны.
Из-за того, что лист фольги уже, чем картонная деталь, перекладина детали останется непокрыта фольгой. Фольгу нужно наклеить и разгладить до максимально возможно гладкого состояния, слой клея должен быть тонким. Отложите пока детали в сторону, чтобы клей высох.
Покрываем крепежные пластины краской, проверяем высох ли клей на основании (прямоугольник 33х36 см). Если клей просох, расположите прямоугольник перед собой по высоте (в книжной ориентации). Используя шаблон, отметьте места, где нужно сделать отверстия для крепежных пластин. Прорежьте эти отверстия.
Затем красим две детали с крыльями. Дадим краске высохнуть. Затем устанавливаем крепежные пластины на места (на фото). Продеть в отверстие пластины нужно боком и затем развернуть их прямо. Они должны быть прижаты к верхнему краю отверстий в основании и вытянуты достаточно далеко от него.
Если прорези в крепежных пластинах слишком узкие и пластины тяжело фиксируются на основании, прорези можно немного расширить.
Можно проклеить места соединения крепежных пластин и основания, а также добавить по капле клея в тех местах, где вырезанные прямоугольники картонного основания отгибаются наружу. Это добавит прочности конструкции.
Как только клей и краска высохнут, можно собрать антенну целиком.
Показать еще 11 изображений
Сначала установите две детали с крыльями в прорези крепежных пластин. Места соединения деталей можно дополнительно усилить клеем. Дайте клею высохнуть.
Подключение проводов на самом деле достаточно простое. На шаблоне перемычки между крыльев отмечено отверстие на расстоянии 3 мм и 6 мм от краев перемычки. С помощью шаблона отметьте эти места на перемычках и просверлите их. В отверстия вставьте винты, на них наденьте шайбы, затем накиньте контакты от антенного адаптера, и закрутите гайки.
Теперь адаптер подключен к антенне и можно подключать его к телевизору. Подключите коаксиальный кабель к штекеру адаптера, а другой конец кабеля подключите к соответствующему разъему телевизора.
На этом, собственно, все.
Эта антенна намного превзошла все, купленные мной в магазине.
Если ваша эфирная (OTA) антенна настроена, но вы чувствуете, что она не дает вам всех необходимых каналов, у вас есть множество вариантов. Прошли те старые времена, когда стук по бокам телевизора или обертывание алюминиевой фольги вокруг кроличьих ушей были главными советами при устранении неполадок со слабым сигналом вещания.
В наши дни, в эпоху цифрового вещания, большинство телевизоров не позволяют даже пытаться смотреть каналы, мощность сигнала которых не достигла определенного порога. Однако, учитывая сложность большинства антенн, представленных сегодня на рынке, даже небольшие изменения могут дать вам большие результаты.
Вот 10 советов, как улучшить качество приема с помощью OTA-антенны.
Если вы используете комнатную антенну, установленную рядом с телевизором, например те популярные плоские антенны, лучшим советом для улучшения приема будет изменить ее положение.
Это кажется очевидным, но с небольшим исследованием это может значительно улучшить ваш опыт. Используйте бесплатный инструмент, например, предлагаемый AntennaWeb или TV Fool, чтобы выяснить, откуда именно поступают сигналы вещания в вашем районе, и соответствующим образом переместите антенну.
Например, если вы видите, что башни большинства крупных вещательных компаний в вашем районе расположены к востоку от вашего дома, постарайтесь расположить антенну как можно ближе к восточному окну. После перемещения антенны повторно просканируйте каналы на телевизоре и посмотрите, изменилось ли это. Вы можете сделать это несколько раз в разных местах.
Этот совет предназначен только для людей, использующих направленные антенны, которые обычно устанавливаются только на чердаках или на крыше. Этот тип антенны имеет длинный стержень, который торчит в том направлении, где вы хотите сосредоточить его мощность, в отличие от всенаправленных антенн, которые принимают сигналы из более широкого диапазона, но с меньшей точностью.
Ключевым моментом является наведение этих антенн в оптимальное место, но также важно удерживать их на одном уровне.
Вы можете потерять драгоценный уровень сигнала, если ваша направленная антенна вообще наклонится к земле. Выйдите из своего уровня и убедитесь, что наклон антенны остается между пузырьками.
Этот совет не так прост, как другие в списке, но он, вероятно, даст самые радикальные результаты для тех, кто разочарован приемом своей комнатной антенны. Наружные и чердачные антенны особенно хороши для людей, которые живут в пригородных или более сельских районах, которые находятся дальше от радиовещательных вышек в этом районе. Мы собрали здесь несколько отличных вариантов, и GE предлагает особенно высоко оцененный вариант менее чем за 40 долларов, который лучше всего подходит для чердаков.
Если вы выберете устройство для улицы, просто убедитесь, что оно направлено в правильном направлении, и проверяйте его не реже одного раза в год, потому что элементы могут испортить вашу некогда тщательную установку.
Если вы используете коаксиальный кабель, входящий в комплект вашей антенны, особенно если это комнатная антенна, скорее всего, это будет стоить вам некоторого снижения качества приема. Коаксиальные кабели низкого качества могут ослабить сигналы, которые ваша антенна изо всех сил старается передать, к тому времени, когда они попадут на ваш телевизор. Простой способ определить, является ли используемый вами кабель менее оптимальным, — это провисание, когда вы его держите.
Кабели, которые остаются жесткими, когда вы их держите, лучше. Если вы хотите купить новый коаксиальный кабель, ищите тот, который помечен как RG6. Вы можете найти их в Интернете практически любой длины, которая вам может понадобиться, и они должны хотя бы немного повысить производительность вашей антенны.
Сигналы, идущие от вещательных вышек к вашей OTA-антенне, уже подвержены бесчисленным помехам в эфире, поэтому не препятствуйте им больше, прежде чем они попадут на ваш телевизор.
Известно, что приборы с электродвигателями, в том числе потолочные вентиляторы, и мощные объекты, такие как холодильники и фены, вызывают помехи сигнала. Держите антенну как можно дальше от этих устройств, а также старайтесь, чтобы коаксиальный кабель не проходил близко к силовым кабелям.
Всегда хочется связать все провода вместе, но в этом случае это может повредить работе вашей антенны.
Предварительные усилители сигналов — незаменимое устройство для профессиональных монтажников, стремящихся получить максимальную отдачу от OTA-антенны. Они особенно полезны для тех, у кого есть кабель длиной не менее 50 футов между антенной и телевизором, поскольку они помогают компенсировать потерю мощности сигнала, вызванную расстоянием. В Интернете доступны недорогие варианты, но, безусловно, самые популярные среди покупателей находятся в диапазоне от 75 до 100 долларов, включая Titan 2 от Channel Master.
Еще одним преимуществом использования предусилителя является то, что большинство из них имеют встроенную ловушку FM, которая ограничивает помехи, создаваемые мощными радиовышками в вашем районе.
Некоторые антенны имеют встроенный предусилитель, но если вашей не нужно подключать к розетке для работы, у нее, вероятно, его нет.
Вас не должно удивлять, что использование кабельного разветвителя для разделения сигнала вашей антенны между несколькими телевизорами будет мешать общему приему. Однако усилитель-распределитель может решить эту проблему. Они выглядят как более причудливые версии классических кабельных разветвителей и используют мощность, чтобы компенсировать любую потерю мощности при разделении вашего сигнала.
Вы можете получить их с разделением на один-восемь телевизоров примерно за 40-60 долларов, включая варианты с высоким рейтингом от Channel Master и Antennas Direct.
Растущий спрос на услуги сверхбыстрой сотовой связи по всей стране привел к появлению более мощных вышек LTE, которые могут ослабить прием вашей антенны OTA. Для борьбы с этим можно купить фильтры LTE и без особых усилий привинтить их к концу коаксиального кабеля.
Пока отзывы об этих устройствах довольно мягкие, но они довольно дешевы. Philips предлагает его менее чем за 10 долларов, который, по словам некоторых покупателей, убирает пиксельные изображения.
Опять же, если у вас есть направленная наружная или чердачная антенна, это может быть отличным вариантом. Антенные поворотные устройства устанавливаются в основании вашей OTA-антенны и позволяют изменять направление их наведения одним нажатием кнопки. Это отличный вариант для людей, которые живут в месте, где существует значительная разница в направлении между двумя или более вещательными вышками.
Таким образом, вы можете поворачивать антенну по желанию, чтобы сфокусироваться на определенных вещателях, если на определенном канале идет большая игра или что-то, что вы хотите посмотреть этой ночью. Это избавит вас от походов на чердак или крышу, пока вы работаете над точной настройкой приема. Систему с самым высоким рейтингом от RCA можно купить примерно за 120 долларов.
Остерегайтесь более дешевых вариантов, которые сочетают в себе поворотные устройства и усилители с самой антенной, поскольку они склонны к выходу из строя даже при кратковременном воздействии элементов.
Практика объединения антенн заключается в использовании нескольких антенн для совместной работы и одновременной подачи их сигналов на телевизор. Это определенно может сработать, особенно в тех местах, где ваши сигналы вещания поступают из совершенно разных мест, но есть определенные рекомендации, которым нужно следовать.
Для достижения наилучших результатов антенны должны находиться на расстоянии не менее 6 футов друг от друга, ваши коаксиальные кабели должны быть одинаковой длины и качества, и вам необходимо использовать объединитель сигналов. Antennas Direct предлагает комбайнер с высоким рейтингом менее чем за 25 долларов, который также включает монтажное оборудование.
Это также лучший подход для тех, кто хочет записывать эфирное телевидение, поскольку модели OTA DVR не совместимы с ротаторами.
Сложенный диполь — это эффективная ТВ-антенна, которую легко построить. Это будет не может конкурировать с хорошей направленной антенной с высоким коэффициентом усиления, но определенно превосходит кролика. уши.
Эта антенна оптимизирована для одного канала, хотя часто работает приемлемо на других. Разработайте его для сигнала, который доставляет вам больше всего хлопот, и возможно, это сработает для остальных. Если нет, создайте еще один для следующего канала — они дешевые.
Антенна изготовлена из двухжильного кабеля 300 Ом коричневого или черного цвета в виде ленты.
Телевизионная линия, которую мы все использовали до появления кабельного телевидения. Есть два
проводники, идущие по краям ленты. Вам нужно знать частоту
станции, которую вы можете узнать, позвонив на станцию или выполнив поиск в Интернете. Если вы знаете реальный номер канала , вы можете использовать соответствующую формулу ниже.
Однако имейте в виду, что номер канала, который рекламирует станция, вполне может быть «виртуальным каналом», выбранным по историческим причинам, а не фактическим каналом вещания.
Для каналов 2–4 частота определяется как
f (в МГц) = (6 x номер_канала) + 45.
Для каналов 5 и 6 частота составляет
f (в МГц) = (6 x номер_канала) + 49.
Для каналов 7–13 частота равна
f (в МГц) = (6 x номер_канала) + 135.
Для каналов 14 и выше
f (в МГц) = (6 x номер_канала) + 389.
Отрежьте кусок двойного отведения на половину длины волны, где
длина волны на двойном отведении (в метрах) = 0,95 х 300/f (в МГц).
(Коэффициент 0,95 — предполагаемая скорость коэффициент синфазного сигнала на двойном отведении.)
(Пример: для канала 2 частота равна (6 x 2) + 45 = 57 МГц,
поэтому длина волны на двойном проводе составляет 0,95 x 300/57 = 5,00 метра, а антенна
должно быть 5,00 м/2 = 2,5 м.
)
Снимите изоляцию с каждого конца настолько, чтобы можно было скрутите проводники между собой и припаяйте. Это «сложенный диполь» антенна .
Далее необходимо подключить его к длинному отрезку двойного провода к подать сигнал на телевизор. Длинная часть, ведущая к вашему телевизору, — это передача . строка .
Разрежьте ОДИН из двух проводников антенны посередине, и зачистите полдюйма или около того изоляции от каждого куска. Ленточная изоляция от полудюйма изоляции от жил длинного куска спарки вести. Присоедините провода от линии передачи к проводам в средней точке проводника, как показано выше. Припой.
Подсоедините противоположный конец линии передачи к 300 Ом
вход вашего телевизора. Если в вашем телевизоре есть входы только для коаксиального кабеля 75 Ом, вы
нужно купить трансформатор от 300 Ом до 75 Ом в магазине Radio Shack или другой электронике
магазин.
Антенна должна быть установлена сбоку от интересующей станции. Чем выше он установлен, тем лучше он будет работать. Не устанавливайте антенну рядом с металлом и не прокладывайте линию передачи очень близко к металлическим предметам. Не оставляйте лишнюю линию передачи в мотке: обрежьте ее близко к желаемому длина.
Чердачные установки работают очень хорошо. Если вы находитесь в комнате общежития или квартире, вы можете прикрепить антенну к стене или потолку, хотя проводка может снизить производительность. Переместите его для лучшего приема.
Уровень сигнала и подавление ложных сигналов могут быть значительно улучшены добавив отражатель и, возможно, директор. Для интервалов ниже, используйте формулу для длины волны в воздухе, а не для длины волны в двойном свинце:
Длина волны в воздухе (в метрах) = 300/ f (в МГц)
Отрежьте один кусок провода примерно на 5%
длиннее вашей антенны.
