Несмотря на повсеместную модернизацию оборудования и переход на цифровой сигнал телевещания, многие россияне недовольны качеством принимаемого сигнала. Причин тому множество – от плохого состояния антенны до многоэтажных домов или рельефа местности, не дающих волнам нормально «проходить» от ретранслятора к приёмнику. Выручит в этом случае специальное устройство, коих в магазинах великое множество. Однако не стоит спешить за покупкой, лучше попробовать собрать усилитель ТВ сигнала своими руками. А как это сделать, попробуем разобраться в сегодняшней статье.
Содержание статьи
1 Что потребуется для изготовления усиленной ТВ антенныЕсли разобраться, то ничего сложного в усилителе ТВ сигнала для антенны нет. Простейшая микросхема с питанием на 6 или 12 в либо вовсе не требующая подключения к сети. Так как же он может усиливать сигнал? Попробуем разобрать принцип без сложных терминов.
ФОТО: мояоколица.рфТеперь вся Россия смотрит цифровое ТВ вместо аналоговогоАнтенна передаёт полученный сигнал в трансформатор, а после — в транзистор. Здесь он лишь немного усиливается. Далее проходит через эмиттер, после чего его частота корректируется каскадными транзисторами. Вот, собственно, и всё. Следующая точка его назначения — телевизор.
Такой вопрос волнует многих.
Нужно сказать, что при правильном подходе можно принимать качественный сигнал не только без антенного усилителя для телевизора. На удалении до 10-15 км от передатчика можно смотреть телевизор даже без антенны, используя вместо неё всего лишь небольшой отрезок коаксиального кабеля. О том, как это сделать, будет рассказано в пошаговой инструкции ниже.
Статья по теме:
Как сделать своими руками антенну для цифрового ТВ: что понадобиться для сборки антенны, особенности конструкции, варианты антенн разных форм, схемы и расчеты, пошаговая инструкция для самостоятельно сборки.
Изготовить антенный усилитель для приёма цифрового телевидения сможет любой начинающий радиолюбитель, только научившийся держать в руках паяльник. Главное – выбрать понравившуюся схему из множества тех, что можно найти на просторах сети интернет.
Инструмента потребуется минимум – паяльник, резачок и плоскогубцы. Ну а весь необходимый материал, такой как элементы схемы, провода и иные расходники можно приобрести в любом магазине радиоэлектроники или же вовсе заказать через интернет.
Для того чтобы не утруждать читателя поисками схем усилителей цифрового сигнала ТВ, наша редакция решила сама выполнить эту работу. Для начала самый простой вариант, предназначенный для широкополосных антенн.
ФОТО: diagram.com.uaПростейшая схема усилителя цифрового сигналаСледующая схема будет немного сложнее, однако и её можно собрать в домашних условиях.
ФОТО: electrongrad.ruЭта схема немного сложнееИ напоследок ещё одна. Выглядит всё довольно сложно, однако нужно лишь разобраться в ней. В этом случае собрать такую схему усилителя антенны для цифрового ТВ вполне удастся.
ФОТО: tytmaster.
ruА в этой схеме нужно основательно разбиратьсяСтатья по теме:
Антенна для радио своими руками: общие принципы изготовления, какие материалы потребуются для работы, как усилить радиосигнал FM в домашних условиях, как сделать из активной антенны пассивную — статья по теме.
При правильной сборке схемы и верно подобранных элементах ни о какой настройке речи не идёт. Усилитель кабельного ТВ сигнала между сплиттером (диплексором, разветвителем, тройником – кому как удобнее) и телевизором. При необходимости подачи на него питания стоит продумать, чтобы поблизости был источник. При этом если на устройство подаётся питание, то при желании из такой активной антенны легко можно сделать пассивную, просто выключив блок из розетки.
ФОТО: regionoperator.ruБлок питания должен быть включён в сеть, чтобы усилитель работалЭтим вопросом задаются многие.
Если рассуждать с точки зрения оправданности, то усилитель цифрового сигнала для телевизора проще приобрести на любом китайском ресурсе. Устройство это недорогое, доставка бесплатна. Однако если хочется сделать всё самостоятельно, можно приобрести там же все детали, взяв к исполнению одну из схем. Стоить это будет не намного дешевле, но ведь многие попросту увлекаются радиоделом.
Кстати, стоит отметить, что если домашний мастер хочет, чтобы его ТВ принимал цифровой сигнал, то его телевизор должен быть оборудован специальным модулем DVB-Т2. В противном случае необходимо будет приобрести для телевизора ресивер, который позволит просматривать каналы в соответствующем диапазоне частот.
ФОТО: intersat.mdТакой усилитель стоит довольно дёшевоКак оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца.
Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.
Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.
Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.
| Иллюстрация | Описание действия |
Первое, что необходимо сделать, это узнать, на каком канале передаётся сигнал в нужном регионе. Для этого нужно зайти на сайт РТРС и выбрать свой район, область или город. | |
| Далее, если пролистать вниз, можно увидеть номер телефона, позвонив по которому, абонент узнает канал вещания (Самарская область для примера). | |
| Этот канал нужно ввести в соответствующее поле, которое высветится при переводе телевизора в режим ручной настройки. Чуть ниже появится частота, которая требуется для расчёта длины отрезка коаксиального кабеля. | |
| Теперь необходим калькулятор. Формула расчёта следующая: 7500 /частоту. Результат округляется в большую сторону. | |
| Для Самарской области получилось 9.9, а значит, нужен отрезок кабеля, равный 10 см. Однако дальше речь пойдёт об Ульяновской области, где данный показатель равен 14, хотя разницы в технологии изготовления антенны нет. | |
Сначала кабель не укорачивается. На него устанавливается обычный телевизионный штекер, который будет коммутироваться с кабелем через соединительную муфту. | |
| Следующий шаг – замеры. От штекера нужно отступить 2 см – это будет место изгиба. Именно от него следует отмерить нужный размер, в данном случае это 14 см (2+14=16). На крайней метке кабель обрезается. | |
| Теперь нужно снять изоляцию от метки 2 см до конца. Сделать это довольно просто – внешний слой современных кабелей очень мягкий. | |
| После необходимо убрать и экранирующий слой, он здесь совершенно не нужен. | |
| По метке 2 см коаксиальный кабель сгибается под углом 30˚, после чего работу можно считать завершённой – рабочая антенна без усилителя для цифрового телевидения готова. | |
| Остаётся выставить антенну так, чтобы она была направлена в сторону ретранслятора (передатчика, вышки – кому как удобно). Не обязательно вывешивать её на улицу. В помещении сигнал будет немного слабее, но вполне достаточен для уверенного приёма. | |
Теперь можно проверить уровень не усиленного антенного сигнала. На примере видно, что он равен 100 %. |
Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.
Watch this video on YouTube
Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.
Если обслуживающая организация работает как положено, то жильцам многоквартирных домов, на крышах которых установлены антенны общего пользования, можно не задумываться об усилителях сигнала цифрового телевидения. Дело в том, что такое оборудование уже установлено и при должном обслуживании должно работать. В случае, если сигнал от общедомовой антенны слабый или его нет вовсе, не стоит торопиться приобретать или изготавливать устройство. Сначала нужно позвонить в управляющую компанию и сообщить о неисправности. Должны приехать мастера, которые отремонтируют или заменят общедомовой усилитель сигнала цифрового телевидения, который в разы мощнее любого частного, после чего ТВ будет показывать идеально.
Несмотря на то что в большинстве квартир и домов сегодня проведён интернет и IP телевидение, без цифрового ТВ обойтись сложно. Ведь, к примеру, какой смысл приобретать второй IP приёмник на кухню, когда можно подключить 20 каналов бесплатно. Именно поэтому стоит знать, каким образом можно усилить сигнал, изготовить антенну или даже просто включить цифровое ТВ. Наверняка из сегодняшней статьи стало понятно, что никаких сложностей эта задача не составляет и справиться с ней может каждый.
ФОТО: news3day.ruХороший усилитель никогда не подведёт и подобной ситуации не случитсяОчень надеемся, что сегодняшняя статья будет полезна нашему уважаемому читателю. Если у вас появились вопросы по теме, задавайте их в обсуждениях ниже. Редакция Homius с удовольствием ответит на них в максимально сжатые сроки. Там же вы можете выразить личное мнение о прочитанном, оставить свой комментарий или поделиться опытом в изготовлении усилителя сигнала ТВ своими руками, если таковой имеется.
Вам понравилась статья? Тогда не забудьте оценить её. Для нас очень важно ваше мнение. А напоследок предлагаем вашему вниманию короткий, но весьма информативный видеоролик.
Watch this video on YouTube
Обсудить2
Предыдущая
Бытовая техникаМеханик на дому: регулировка карбюратора бензопилы своими руками
Следующая
Бытовая техникаТОП−7 2020 года: рейтинг производителей и моделей индукционных варочных панелей (плит), их плюсы и минусы
На даче принято не только работать, но и отдыхать. Для повышения комфорта там создают максимально благоприятные условия, одним из которых считается стабильный сигнал ТВ. Покупные устройства не всегда исправно работают на большой удаленности от города, к тому же дорого стоят. В таком случае проблему решают домашней антенной для телевизора.
Содержание
Чтобы созданная своими руками антенна исправно работала, следует понимать основной принцип ее функционирования: телевидение передается радиоволнами на разных частотах, поэтому устройство просто выступает приемником, который их улавливает.
Когда сигнал проходит через металл, появляется магнитное поле. Так образуется ток, который передается по кабелю в телевизор.
Магнитное поле быстрее появляется, когда 4G антенна для дачи или любой другой тип устройства устанавливают под определенным углом. В зависимости от конструкции и диаметра используемых трубок антенна ловит разное количество каналов в определенном диапазоне частот. От габаритов приспособления зависит длина принимаемой волны.
Чтобы сделать антенну своими руками, придется сначала определить тип устройства. Они делятся на 3 группы:
Детали антенн между собой сваривают или припаивают, чтобы свободно курсировал ток. Самодельная антенна для цифрового телевидения не прослужит долго лишь потому, что со временем на этих участках появится коррозия. В связи с этим при продумывании конструкции используют минимальное количество стыков.
Сделать антенну для цифрового телевидения своими руками достаточно легко, при этом учитывают следующее:
Чтобы увеличить приемную площадь цифровой антенны, к ней прикрепляют металлические прутья. Так увеличивается приемная площадь, сигнал усиливается, отсеивается шум.
Для дачи часто используют тандем самодельного устройства и усилителя. С ним улучшается качество сигнала. Заводские антенны для модемов имеют эту встроенную деталь, но для домашних устройств она тоже подходит. Иногда усилители берут со сломанных антенн или снимают с поврежденных устройств.
Антенна из пивных банок
Это простая конструкция, но с ее помощью ловят не более 7 программ. Потребуется паяльник или 2 небольших самореза, чистые банки из-под пива или газировки, 5 метров кабеля, олово, изолента, вешалка, шуруповерт. Последовательность действий:
Сверните экран в жгут и очистите медную жилу.Созданное своими руками устройство для дачи устанавливают на окне или другом благоприятном участке. Если на телевизоре появилось мало каналов, проверьте расстояние между банками, оно не должно превышать 75 мм.
Она используется в том случае, если дом находится в пределах 20 км от телевышки. Устройство по своей надежности сравнивают с антенным тюнером КВ, но для его изготовления берут 3 м кабеля только с медным сердечником. Также нужен нож, маркер, линейка, штекер.
Последовательность действий:
Кольцо не очень устойчиво, поэтому для него делают опору или просто фиксируют на устойчивом материале. Если заранее рассчитать радиус кабеля, то заметно улучшится качество сборки. В этом случае созданная своими руками антенна подойдет для цифрового ТВ.

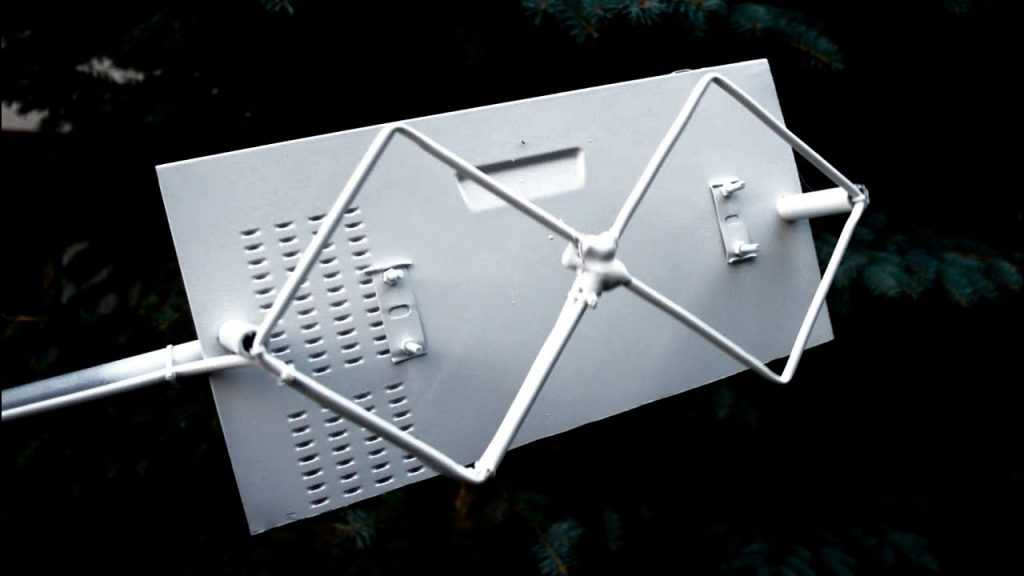

Такой вариант используют только с усилителем, но он подходит даже для отдаленных участков. Устройство собирают из железной трубы, нескольких кусков проволоки по 1,8 м, деревянного или металлического куска 15*15 см. Также потребуется молоток, мелкие болты, кабель со штекером, дрель или сварочный аппарат.
Этапы изготовления антенны для цифрового телевидения своими руками:
Для предотвращения коррозии конструкцию покрывают краской, на прием сигнала она не влияет, зато сказывается на долговечности антенны.
Один из самых легких способов, как сделать антенну для телевизора своими руками. Его применяют в случае, когда ретранслятор находится более чем в 30 км от дома.
Антенну собирают из кабеля и нескольких трубок. На схеме видно, что трубки стыкают на пластине, которую затем прикрепляют к мачте. На изготовление устройства уходит несколько часов, но оно стабильно работает и находит несколько десятков каналов.
Для начала узнают частоту вещания телевышки, которая располагается недалеко от дома. От этого показателя зависит длина используемой трубы. Диапазон не превышает 230 МГц. Длину определяют по представленной таблице.
Трубы используют из латуни, стали или алюминия. Их диаметр обычно не превышает 24 мм. Чтобы устройство работало, материал берут равнозначный, то есть с одинаковыми свойствами.
Трубу делают на 6 см короче значения, которое указано в таблице. Также понадобится провод на 75 Ом, примерно 3–4 м, мачта, хомуты и полосы из металла, гетинакс на 4 мм. Все центральные части элементов припаивают между собой, чтобы созданная своими руками антенна давала на модем качественное изображение.
Приложите их к гетинаксу, сделайте отметки.Любой тип антенны требует установки и настраивания. Для этого используется помощник, поскольку один человек остается у телевизора, а второй меняет расположение устройства. После фиксации антенны запускается автоматический поиск сигнала. Если появится надпись о том, что сигнал утерян, стоит повесить антенну за окно или расположить ее на крыше дома. Обычно проблемы наблюдаются в случаях, когда сигнал проходит через преграды вроде решеток, стен или ограждений. В этом случае их по возможности ликвидируют или делают высокую стойку для устройства.
Как вам статья?
Долгое время пользователи телевизионных антенн сталкивались с одной серьезной проблемой — радиусом действия.
Диапазон может значительно повлиять на доступность телеканалов и качество их приема, поэтому последствия довольно велики. Конечно, в настоящее время есть несколько действительно хороших наружных телевизионных антенн с большим радиусом действия, но если вы предпочитаете экономить деньги, это не лучший выбор.
3 способа сделать телевизионную антенну с усилителем…
Включите JavaScript
3 способа сделать усилитель телевизионной антенны
Чтобы помочь вам, мы составили руководство по изготовлению усилителя телевизионной антенны своими руками. Он подходит для внутренних и наружных антенн, и вы можете сделать его из основных материалов. Это также не требует особых навыков, поэтому вы должны быть готовы к работе, независимо от вашего опыта в рукоделии.
(Если вы испытываете трудности с просмотром телевизора и вам не нравятся проекты «сделай сам», мы рекомендуем вам купить его, вот руководство по выбору лучшего усилителя телевизионной антенны.
Всем остальным читайте дальше!
Прежде чем мы перейдем к тому, как давайте посмотрим, кому это нужно. Вы можете думать, что знаете, но ваша проблема может быть связана с чем-то другим.
Для начала, если у вас есть направленная антенна, вы должны проверить, насколько хорошо она настроена. Может быть, ветер или плохая погода сдвинули его с места, и он уже не принимает полный сигнал? В этом случае подойдет простая перенастройка.
Если вы используете наружную антенну, вам также следует осмотреть ее физически. Он может быть поврежден, или что-то на нем блокирует его или мешает ему получать полный диапазон.
Итак, давайте рассмотрим, как сделать усилитель телевизионной антенны. О, и еще одна важная вещь. Убедитесь, что вы прочитали все руководство, прежде чем начать, чтобы точно знать, что вам нужно и во что вы ввязываетесь.
Что вам нужно? Перво-наперво, материалы.
Все, что вам понадобится, это картон и немного алюминиевой фольги.
Если вы используете его на открытом воздухе, вы можете взять что-нибудь, чтобы накрыть его, поскольку ни один из этих материалов не является водонепроницаемым.
Что касается инструментов, вам понадобятся ручка или маркер и острый канцелярский нож или ножницы.
Здесь особых знаний не требуется — нужно быть внимательным и следовать инструкции слово в слово.
НачнемПервое, что вам нужно сделать, это взять ручку и кусок картона.
Нарисуйте круг на листе картона.
Когда вы закончите с этим, нарисуйте пару полукруглых выступов. Их должно быть два по обе стороны от круга. Они должны располагаться чуть выше и чуть ниже середины круга. По сравнению с кругом они не должны быть слишком большими.
Следующим шагом будет взять еще немного картона и вырезать еще один кусок в виде прямоугольника.
Длина должна быть немного больше диаметра круга.
Ширина, однако, должна быть немного меньше, чем круг, но она должна простираться дальше, чем выступы, которые вы нарисовали на обоих концах круга. Таким образом, вы будете делать отражатель, поэтому учитывайте это, когда думаете о размерах и о том, как они соотносятся с вашей антенной.
Возьмите два куска картона и накройте каждую сторону имеющейся у вас алюминиевой фольгой.
Теперь вам нужно сложить длинный картон вокруг круглой детали.
Затем сложите круг пополам. Было бы лучше, если бы вы вырезали прорези в прямоугольной части, а выступы на круглой части должны входить в эти прорези, как выступы.
Когда вы все сделаете, все «устройство» должно напоминать вам полукруг.
Следующим шагом будет сгибание внешнего края круга. Было бы лучше сформировать губу, которая проходит через весь кусок.
Круг, покрытый фольгой, будет подвешен к другой части.
Возьмите то, что раньше было кругом, теперь полукругом, и прорежьте маленькое отверстие посередине.
Не делайте его слишком большим, внутри должна поместиться только антенна.
Прикрепите усилитель к антенне, и все готово!
Это работает?Мы знаем — картон и алюминиевая фольга больше походят на теорию заговора, чем на то, что имеет реальный эффект. Однако знать, как сделать такой усилитель телевизионной антенны, полезно, и вы заметите, что прием сигнала стал немного лучше.
Вы получите немного больший радиус действия, но, что более важно, вы получите более качественное изображение с ваших телеканалов.
Вот обзор Antop Smart Boost, с которым вы сможете ознакомиться позже.
Насколько полезным был этот пост?
Сожалеем, что этот пост не был вам полезен!
Давайте улучшим этот пост!
Расскажите, как мы можем улучшить этот пост?
Мемона Аман
Вы хотите усилить свои телевизионные сигналы и радиус действия? Научитесь делать усилитель телевизионной антенны вместе с нами.
Если диапазон вашей антенны узкий, телевизионные сигналы ослабевают.
Итак, телеканалы не могут воспроизводиться четко. Вот почему мы решили написать руководство «Сделай сам», которое поможет вам сделать усилитель телевизионной антенны с помощью простых вещей.
Эту самодельную антенну можно использовать как на улице, так и в помещении. Вам не нужно быть экспертом в создании этого антенного усилителя.
Самым большим преимуществом этого усилителя является то, что он усиливает ваши телевизионные сигналы, не тратя денег на дорогостоящий усилитель сигнала. Итак, следуйте нашему руководству шаг за шагом.
Содержание
Способ 1: Использование картонаЭто простой и легкий способ создания усилителя телевизионной антенны. Вам понадобится толстый картон, ножницы или кусачки и алюминиевая фольга. Процесс выглядит следующим образом;
Они должны быть меньше центрального круга и располагаться выше и ниже середины круга. Существует еще один простой способ создания усилителя телевизионной антенны.
Вам потребуются некоторые базовые вещи, которые присутствуют в каждом доме. Процесс выглядит следующим образом;
Это метод изготовления усилителя телевизионной антенны без строительства. Для его создания вам понадобится всего лишь металлическое ведро и банное полотенце. Выполните эти шаги правильно;
Читайте также: Лучшие колонки для телевизора
Final Words Мы надеемся, что наше руководство окажется для вас очень полезным.
