Наиболее оптимальным сочетанием обоих функций являются откатные ворота, которые представляют собой подвижную конструкцию, основная часть которой способна двигаться вдоль стены или забора. С их помощью обеспечивается надежное ограждение въезда на территорию дачи или гаража. Кроме того, практичная конструкция позволяет экономить пространство и придает эстетичный внешний вид любому строению.
Как и любая конструкция, эти ворота имеют свои достоинства и недостатки. К преимуществам относятся:
Конструкция, которая сдвигается в сторону, освобождает достаточно большое пространство, которое, например, занимают распашные ворота. Освободившееся место можно использовать для своих целей.В качестве недостатков можно выделить:
К тому же для установки роликового оборудования необходима заливка специального фундамента.Различают 2 основных классификации:
Для изготовления ворот могут использоваться различные материалы. В качестве основных типов можно выделить:
В качестве расцветок в основном используется 2 цвета – белый и коричневый. Однако цвет можно подобрать и заказать самостоятельно.Профильный лист, сэндвич-панели и натуральное дерево являются основными наиболее популярными материалами для изготовления откатных ворот. Кроме них могут использоваться оцинкованный лист, деревянный брус и другие.
Существует 3 основных типа конструкций:
Роликовые конструкции монтируются в фундамент и обеспечивают легкое движение.Наиболее популярными являются ворота консольного типа, они гораздо проще монтируются и удобны в использовании.
Для того чтобы правильно выбрать комплектующие, необходимо точно измерить ширину и высоту проема. К основным комплектующим относятся:
Для оборудования автоматикой используют дополнительные устройства, такие как электрический привод, пульт управления, датчики работы. Для того чтобы разобраться в устройстве ворот, нужно понять принцип их работы. Тогда не возникнет сложностей при изготовлении и монтаже.
Пример чертежа
Для того чтобы изготовить ворота самостоятельно, понадобится определенный набор инструментов:
Необходимо не забывать о средствах защиты кожи и глаз – костюме, перчатках, очках.
Помимо подготовки основных инструментов, необходимых для работы, стоит приготовить и материалы:
После подготовки и закупки основных инструментов и материалов можно смело приступать к изготовлению ворот.
Здесь содержится пошаговая инструкция по монтажу откатных ворот из профнастила своими руками.
Как устроены, работают и монтируются автоматические ворота своими руками — читайте в этой статье.
Если вас интересует, как сделать ворота своими руками из дерева, ознакомьтесь с этим материалом.
Весь процесс можно условно разделить на 3 основных этапа:
До полного затвердевания раствора обычно необходимо 3-5 суток, но более надежное схватывание происходит обычно не менее чем через пару недель. Для того чтобы фундамент получился надежным и прочным, необходимо заранее произвести все замеры и расчеты, точно измерить ширину проема, место закладки арматуры, расстояние до опор. Чтобы сделать поверхность фундамента полностью ровной, используется металлический швеллер, он крепится в его верхней части.
Стальной лист нарезается и крепится к обрешетке при помощи саморезов. Деревянные конструкции необходимо заранее обработать грунтовкой и растворами для надежности и устойчивости к осадкам. К нижней части полотна приваривается металлическая направляющая – основной элемент конструкции откатных ворот. Все работы по изготовлению полотна выполняются строго по уровню, во избежание перегибов и неточностей в работе.После этого процесс можно считать завершенным, и приступать к установке.
Процесс монтажа не сложен. Выполнить его можно самостоятельно, следуя определенным инструкциям:
Удобнее всего использовать для этого шнур — он позволит сделать линию ровной. Шнур должен проходить по срединной линии фундамента и опор. Также необходимо при этом учитывать ширину изготовленных ворот.
Только после этого происходит окончательная и надежная фиксация.
Для того чтобы продлить срок службы роликов, сделать движение ворот легким, используется смазка всех движущихся механизмов.На этом процесс установки можно считать полностью завершенным.
На видео ниже представлена подробная пошаговая инструкция по их установке:
На фото представлены различные варианты исполнения откатных конструкций на загородных участках или гаражах:
Самые простые дачные ворота состоят из двух створок, которые можно сделать из различных материалов. Часто материалом для облицовки служит профнастил или дерево. При желании в воротах создается калитка. Ее также можно разместить в отдельном проеме. Чтобы сделать ворота для дачи своими руками, стоит знать о том, какой материал лучше всего подходит для таких изделий.
Часто на дачах устанавливаются металлические и деревянные ворота. Все более популярными становятся и комбинированные конструкции. Для изготовления металлических ворот применяются профильные трубы, арматура и уголки.
Наиболее популярными являются конструкции из профнастила, так как они имеют следующие преимущества:
Стоит помнить, что на профнастиле не должно быть дефектов, так как из-за этого на материале может появиться ржавчина. К минусам описываемого материала можно отнести:
Деревянные ворота являются менее популярными, так как их заменяют более надежные и дешевые конструкции. Для изготовления ворот своими руками могут использоваться как дешевые доски, так и пиломатериалы из дорогих пород древесины.
Простые распашные ворота (как на фото) можно собрать собственными руками, имея стандартные инструменты. Если же создается сложная и красивая конструкция, стоит доверить проведение работ профессионалам. Это связано с тем, что многие работы в таком случае необходимо выполнять при помощи специального оборудования для обработки дерева.
К комбинированным изделиям относятся конструкции, при создании которых использовалось несколько материалов. Часто создаются следующие типы таких изделий:
Если вы хотите сделать ворота своими руками, стоит выбирать именно третий вариант. Также вместо сетки можно использовать профнастил.
В зависимости от типа конструкции ворота можно разделить на два типа:
Распашные являются наиболее популярными, так как их можно изготовить самостоятельно.
Они состоят из двух створок, которые закрепляются на опорах при помощи петель. Стоит помнить, что они имеют некоторые недостатки:
Следует помнить о том, что рама распашных ворот должна иметь большой запас прочности, так как со временем такие конструкции начинают провисать. Если рама будет недостаточно жесткой, полотно быстро перекосится.
При создании каркаса распашных конструкций применяется стальная труба или металлопрофиль. Элементы конструкции фиксируются при помощи болтов или сварки. Обшивка рамы производится оцинкованной сталью, профнастилом или деревом, на которое заранее наносится антисептик. Не стоит применять тяжелые материалы, так как они многократно увеличивают нагрузку на петли.
В закрытом положении распашные ворота фиксируются при помощи засова или навесного замка.
Для более надежной фиксации створок в нижней части необходимо установить щеколду.
Перед тем как сделать ворота на даче, стоит подумать о том, что столбы могут со временем расшатываться из-за постоянно воздействующей на них нагрузки. Именно поэтому важно создать надежный фундамент для столбов.
Откатные створки разделяются на консольные и рельсовые. Они имеют несколько преимуществ:
Многие опытные строители сходятся на мнении, что лучшим материалом для облицовки откатных ворот является профилированный металл. В отдельную группу стоит выделить ворота, в полотно которых встроена калитка. Такие конструкции сооружаются по такой же технологии, но внутрь полотна вваривается рама для калитки.
Перед тем как создать схему будущей конструкции, стоит определить, где будут расположены ворота. Если дом располагается в центре участка, стоит расположить створки напротив фасада строения. Если дача располагается близко от проезжей части, створки следует расположить как можно дальше от дороги. Это связано с тем, что при частом открывании ворот на участок будет попадать много пыли и выхлопной газ. В случае, когда участок располагается в природной зоне, ворота можно расположить недалеко от фасада. Рассмотрев фото различных участков можно понять, где именно стоит расположить створки.
Для разработки чертежа стоит определиться с размерами будущей конструкции.
Для этого нужно измерить ширину и высоту проема. Во время определения оптимальной высоты створок стоит учитывать, что под ними должен быть небольшой зазор. Если въезд покрыт асфальтом или бетоном, можно оставить просвет около 7 см. Для неукрепленного грунта стоит оставлять около 10 см.
Во время создания чертежа стоит сопоставить размеры облицовочного материала и рамы. При этом лучше всего создавать конструкцию таким образом, чтобы размеры совпадали. Это позволит выполнить работу в более короткий срок. Правильно составив чертеж можно приступать к выбору материалов.
Перед проведением работ следует подготовить следующие материалы:
Если же они весят более 300 кг, применяются трубыТакже важно подготовить болгарку, строительный уровень, лопату и кисти для окраски полотна.
На первом этапе необходимо установить опорные столбы. Они представляют собой металлические опоры, которые бетонируются на глубину более 1 метра. Монтаж выполняется следующим образом:
После проведения подобных работ необходимо оставить фундамент опор застывать примерно на неделю. Это время стоит потратить на изготовление створок. Подобные работы производятся в несколько этапов:
После проведения описанных работ созданные изделия навешиваются на петли, которые заранее привариваются к опорным столбам. Многие владельцы участков делают автоматические распашные ворота. Это позволяет экономить время во время выезда с участка.
Проблема ограниченного пространства актуальна не только для городской, но и для загородной жизни. Она может возникать уже при въезде на территорию вашего приусадебного участка.
При этом, очень часто, проблему усугубляет наличие распашных ворот, для открывания которых требуется много свободного места. Совсем другая ситуация обстоит с откатными конструкциями, которые практически всегда с успехом решают подобную проблему. Из этой статьи вы узнаете, как сделать откатные ворота своими руками и в чем их основное преимущество перед традиционным типом въездных ворот.
Откатные ворота представляют собой современную и практичную конструкцию, которые позволяют экономить много свободного пространства, необходимого для их открывания. Особенность заключается в том, что полотно ворот перемещается вдоль забора, занимая при этом минимум места. В этом и состоит главное преимущество откатных ворот над распашными.

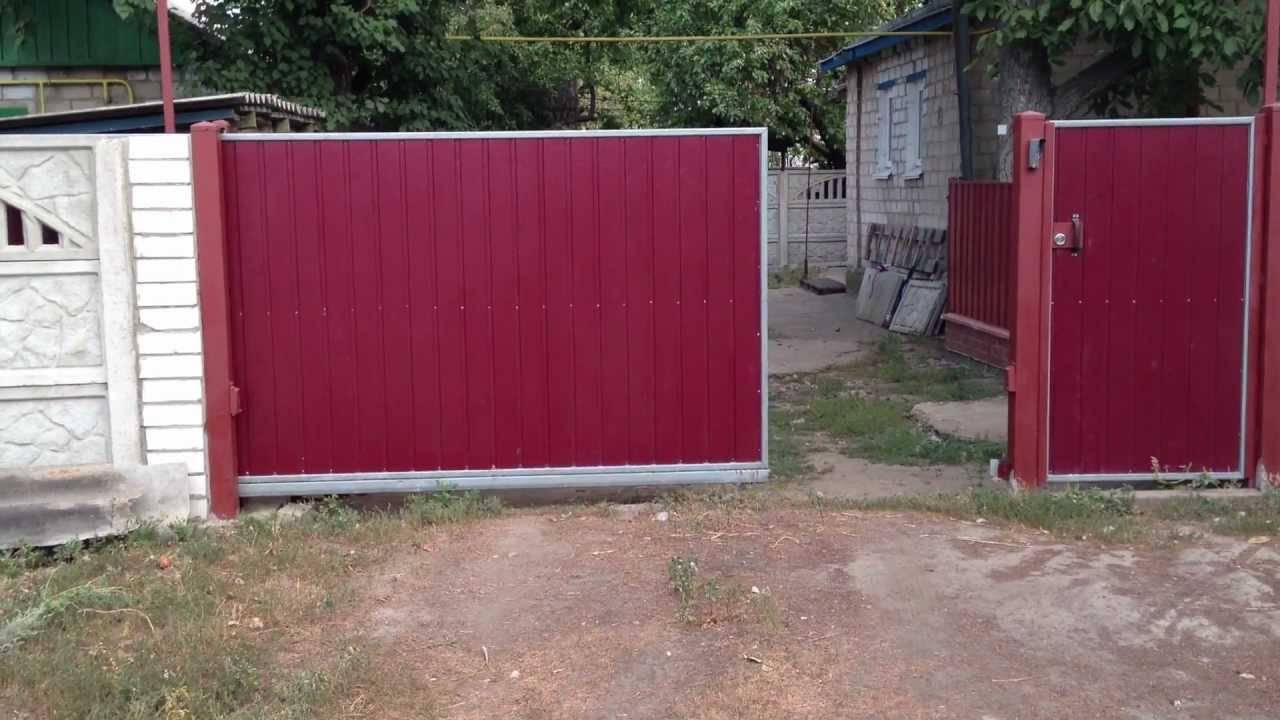

Откатные одностворчатые ворота из металлопрофиля
Современная классификация предполагает разделение откатных ворот на разновидности по следующим критериям:
По этому параметру различают два типа конструкций:
Механические откатные ворота являются наиболее дешевым и простым вариантом. Открывание, равно как и закрывание таких конструкций осуществляется только вручную.
Автоматические откатные ворота обладают гораздо более широкими функциональными возможностями, чем их механические аналоги. Человек участвует только в нажатии кнопок.
Классические одностворчатые ворота откатного типа с автоматическим управлением
Несмотря на то, что ворота с автоматическим механизмом открывания стоят гораздо дороже обычных, они являются одними из самых популярных типов конструкций на сегодняшний день.
Интересно знать! Цена на автоматические ворота зависит не только от особенности открывного механизма, но и от типа применяемой автоматики.
Полотно ворот перемещается за счет использования электропривода, который может запускаться следующими способами:
Включение устройства осуществляется путем нажатия соответствующей кнопки.
Недостаток такого способа состоит в том, что кнопка находится непосредственно рядом с воротами.
Все электрические приборы, в том числе и кнопка включения, должны быть надежно защищены от пыли и влаги
Это гораздо более удобный вариант, чем кнопочный способ. Пульт дистанционного управления позволяет открывать ворота на расстоянии. При этом он должен располагаться прямо перед приемником. Для остановки полотна предусмотрены конечные выключатели.
Ворота на пульте ДУ
Он представляет собой наиболее прогрессивный способ управления откатными воротами. Расстояние здесь вообще не имеет значения, и дать команду на открывание или закрывание конструкций можно с другой страны или даже континента. Главное, чтобы местности были обеспечены качественной мобильной GSM-связью.
Ворота с использованием GSM технологии
По этому критерию раздвижные ворота раздвижного делятся на три разновидности:
Ворота на рельсах не ограничены в плане места расположения привода, оказывая на него наименьшую нагрузку. Впрочем, рельс таких конструкций требует дополнительного обслуживания, особенно в зимний период.
Подвесное воротное устройство рельсового типа
Вверху также размещается механизм привода, из-за чего существенно усложняются работы, связанные с ремонтом и обслуживанием оборудования.
Установка подвесных откатных ворот наиболее востребована на наклонных участках и в нестандартных по размеру проемах.
Монтаж подвесных ворот выполняется очень быстро и просто
Большим недостатком ворот консольного типа — является необходимость в монтаже усиленного опорного столба, который удерживает на себе вес всей конструкции, а также наличие дополнительного пространства для противовеса и консоли. Стандартная консоль востребована в проемах высотой и шириной 2.4 м и 6 м (соответственно).
Консольные (сдвижные) въездные ворота на даче
Здесь можно выделить два типа откатных ворот:
Второй вариант, кроме дополнительной створки, требует монтажа дополнительного приводного механизма, что приводит к существенному удорожанию конструкции. Именно поэтому спрос на двухстворчатые откатные ворота меньше, чем на одностворчатые.
Специалисты не рекомендуют делать одностворчатые раздвижные ворота проем которых составляет больше 4-х метров
Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.
Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:
Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.
Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод
В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.
Таким образом вам удасться избежать перекоса конструкции.1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка
Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться. Делается такое основание из металлического швеллера шириной в 20 см и армированного П-образного каркаса.
Силовая рама из армированного каркаса и швеллера
Установка основания в землю
Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.
Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.
Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.
Крепление трубы к кирпичной опоре
Крепление П-образного профиля к кирпичной опоре
Работает он в тандеме с нижним уловителем и должен точно входить в него при закрытии ворот.Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.
Схема установки нижнего уловителя на трубе
Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства
При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.
При выборе автоматики следует обратить внимание на следующие параметры:
Совет! Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.
Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей
Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.
Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.
Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод
Если брать во внимание все плюсы и минусы откатных ворот, можно прийти к выводу, что преимуществ все-таки больше.
Своей надежностью и практичностью данный тип ограждения давно завоевал доверие у профессионалов, к тому же данная конструкция будет смотреться современно и займет немного места.
Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.
Содержание статьи
По типу откатные (сдвижные, раздвижные) ворота бывают:
По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
Консольные ворота с нижней балкойПо месту ее расположения они бывают:
Подвесная конструкция
Откатные ворота на рельсе
Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция.
Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.
Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.
Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.
Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных воротДаже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных воротКотлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадокПри покупке обратите внимание на роликовые каретки и на сами ролики.
Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Про автоматику распашных ворот читайте тут.
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.
Как варилалсь рамаВнутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 ммСначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбуПримерка на местеНа ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.
Приварены роликовые площадки и на них «наехали» роликамиГотовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсовПосле установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.
Установка заглушки и упорного ролика (балка на фото перевернута)Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку.
Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
Все, откатные ворота своими руками собраны и готовы к эксплуатации.
Как выглядят откатные ворота со двораЕсли остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.
Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.
youtube.com/embed/stCMwzHF8rY» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.
Здравствуйте, наши горячее любимые читатели.
А ведь правду говорят, что много места не бывает. И что после тесноты советских квартир, городской житель ценит каждый сантиметр даже, казалось бы, огромной загородной дачи. Везде стремится построить попроще, покомпактнее. И на этом фоне особенно расточительной выглядит конструкция распашных ворот. Ведь каждая их створка при открытии занимает массу пространства, которое можно было бы использовать более рационально. Согласны?
Если да, то сегодня мы поможем обойти этот конструкционный атавизм и расскажем, как сделать откатные ворота своими руками. Поверьте, не так страшен черт, как его рисуют.
Ничто так не пугает нашего консервативного соотечественника, как новшества. Вот, три-четыре тысячи лет кряду пользовался народ традиционными распашными воротами и ничего! Зачем же изобретать заново велосипед и строить мало кому известные откатные ворота, которые в советское время являлись неотъемлемым атрибутом военных баз и промышленных предприятий, но никак не дачных участков?
Но причины отступить от канонов все-таки есть и притом весьма весомые. Пройдемся по порядку.
Возьмём классические четырехметровые ворота со створками по два метра. Если бы они пропеллером вращались вокруг своей оси, то занимали бы 13м2 каждая.
S=πr2
3.14*22=12.56 м2
Но и так, для открытия потребуется совершить минимум четверть оборота, то есть потратить на две створки больше шести квадратов драгоценного пространства.
Откатная конструкция при этом уложится в пол квадрата. Особенно ярко вы ощутите эту разницу зимой, когда путь движения створок нужно будет освобождать от снега, в то время как откатные ворота без можно проблем открыть в самый суровый снегопад.
Ветер – еще один враг распашной системы. При сильных его порывах створку может вырвать из рук, а там она обязательно зацепит не успевший отъехать автомобиль, или же откроется наизнанку, повредив при этом свои петли или даже раму. Инерция – страшная штука.
У откатных ворот такой проблемы нет. Их парусность никоим образом не совпадает с траекторией движения створки, а потому они могут работать даже в самый жестокий шквал.
Пройдите по улицам. В 99% случаев, вам встретятся классические створчатые ворота, а потому установив откатную конструкцию, вы наверняка выделитесь из толпы, подчеркнув при этом свой социальный статус.
Так уж сложилось, что нищеброды откатными воротами похвастать не могут.
Убедили? Тогда движемся дальше!
Несмотря на всю свою эксклюзивность, идея откатных ворот ненова, и в разные времена реализовать ее пытались по-разному.
Решение советских инженеров. Створка движется по установленной на некоторой высоте балке, при этом ей не страшны ни снег, ни ветер, ни разного рода загрязнения. Мечта, а не конструкция.
Одна только беда: габариты заезжающего в ворота транспорта строго ограничены высотой опорной балки, на которой установлена направляющая. На заводе она конечно может быть и на шестиметровой отметке, а на даче?
Словом, не прижились подобные системы в индивидуальном строительстве.
Еще одним не слишком удачным решением проблемы являются рельсовые откатные ворота. В этом случае направляющая вмонтирована в проезжую часть и в ней или вокруг нее скапливается немало грязи, а зимой снега и льда, что в конечном итоге приводит к заклиниванию хода створки.
Нет, если дороги идеально чистые и круглый год греет солнышко, то такая конструкция, конечно, будет иметь право на существование. Но это явно не о нашей родине.
Ну и наконец, самой современной и как следствие удачной, следует признать консольную систему откатных ворот. В ней створка движется своей направляющей по приподнятым над землей роликовым шасси. При таком обустройстве вероятность замусоривания направляющей сводится к минимуму, да и по высоте проем никаких ограничений не имеет.
Единственным недостатком следует признать лишь некоторую дороговизну подобных систем, но сегодня и она не слишком уж и значительна. А если руки растут откуда надо, то консольные ворота и вовсе можно изготовить самостоятельно.
А вот о том, как это нужно делать правильно, мы сейчас и поговорим.
Как роман следует читать с пролога, так и откатные ворота начинаются с подготовительных работ. И каким бы вы себя супер специалистом не считали, но, не подготовив под ворота площадку и не прикупив соответствующие материалы, поставленную задачу вы никогда не выполните. Это только в сказке, по щучьему велению дворцы из хрусталя возводятся.
Проза жизни же намного жёстче. Тут, дабы добиться задуманного результата, нужно вложить массу ума, труда и капитала. По крайней мере, у меня по-другому не получалось. Вот и в том году, когда родители надумали установить у себя откатные ворота, а я вызвался им помочь, весь процесс начался с подготовки, а именно с демонтажа.
Это только на свободных участках, достаточно выкосить траву и очистить от мусора площадку. На уже обжитых же дачах нужно для начала убрать старые столбы и только потом думать о постройке новых ворот.
Мне повезло. У родителей стоял старйх деревянный забор, на ветхих дубовых опорах, которые, между прочим, были закопаны в землю безо всякого бетонирования.
Мне довелось лишь вытащить эту труху и расширить получившиеся ямы под размер 500×500 мм и заглубить их до метра. Табличная глубина промерзания в нашем регионе около 80 см, так что получилось даже с запасом.
В центр каждой из луз был установлен опорный стержень, в качестве которого выступила трехметровая профильная труба сечением 100×100 мм.
Под конец дня я залил все это бетоном и уехал на неделю домой.
А к следующим выходным папа меня уже ждал с целым поддоном облицовочного кирпича. В принципе, для самих ворот его нужно гораздо меньше, но родители не мелочились, тем более на «сдачу» уже были свои какие-то планы.
Первую закладную я приварил к опоре уже на третьем ряду. В качестве таковой послужил восьми сантиметровый уголок сечением 50×50 мм и приваренная к нему восьми миллиметровая арматура.
Аналогичную деталь я установил и на четырнадцатом ряду, и на двадцать пятом. Важно чтобы все они лежали в одной плоскости и находились строго одна над другой, потом же проще будет.
За этой работой как ни странно ушла еще одна суббота, а в воскресение пришлось вновь браться за лопату. Без нее траншею под фундамент для закладной детали выкопать было бы проблематично. Рыл, вновь-таки, ниже глубины промерзания грунта, начиная от внутренней грани столба и на 2250 мм в противоположную от проема сторону.
Саму планку изготовил из толстостенного 160-того швеллера и двенадцатой арматуры. 15 минут возни с электродами и деталь готова. А пойди, купи такую в строймаге – разоришься.
Осталось только установить швеллер в подготовленное углубление, выставить его в горизонтальной плоскости (обязательно вровень с заездом), а потом залить еще на недельку бетоном. И ура! Домой!
Родители – люди хорошие, но злоупотреблять их гостеприимством дольше положенного срока совсем не хотелось ☺
А между тем шла уже третья неделя. Затягивать работы с воротами дольше было бы уже и неприлично. Поэтому перед следующими выходными я заказал для откатных ворот фурнитуру.
В комплекте были:
Все это я заказал под ширину полотна в четыре с половиной метра.
Кроме этого были приобретены профиля сечением 80×80, 60×30 и 40×20, а также профлист марки С18, обрезные круги, электроды, грунт, краска и прочая мелочевка.
Влетел я тогда в копеечку. Но все равно, это было на порядок дешевле, чем заказывать уже готовую консоль на фирме.
Последние выходные начались с изготовления каркаса.
Для начала я распаковал направляющую…
И короткими прихватами приварил к ней плашмя профиль сечением 60×30 мм, а потом, не забывая делать на торцах запилы (дабы сэкономить на заглушках) изготовил под створку рамку, такую как показано на следующем чертеже.
Варить пришлось на заранее выставленных в одной плоскости козлах, тщательно промеряя все диагонали. Советую и вам, окончательно обваривать швы только когда убедитесь, что прямые углы действительно получились в 90°.
Имеющуюся конструкцию разбил еще на дополнительные квадраты, но на этот раз использовал профиль меньшего сечения , 40×20 мм.
Обратите внимание: вваривать его следует строго посредине «шестидесятки». Для этого я использовал двух сантиметровые подставочки, то есть обрезки все того же профиля 40×20. Проще не придумаешь.
Потом были роликовые опоры, без сомнения самые дорогостоящие элементы всей конструкции.
Согласно инженерного замысла, именно по ним должна скользить створка.
Я не стал заморачивался с монтажными планками, а просто приварил опоры к закладной детали, выровняв их направление при помощи двух с половиной метрового уровня. Полезная, кстати, вещь. Так сразу и не подумал бы ☺
Теперь нащельники. Не пугайтесь, это всего лишь профильная труба сечением 80×80 мм приваренная к закладным уголкам.
Правда, в том профиле, что возле роликовых опор пришлось еще болгаркой выпилить небольшие «окошки».
Это для поддерживающих роликов.
Именно они удерживают створку в вертикальном положении и не дают ей упасть.
На другом нащельнике крепятся два улавливателя.
Верхний – в виде скобы. Его задача поймать верхнюю часть створки и обеспечить ей дополнительную фиксацию.
И нижнюю. Последняя отличается от верхней наличием «мини эстакады» на которою при закрытии концевым роликом и заезжает створка.
Запомните, чтобы конструкция работала, ролик концевика должен быть опущен на 3-4 мм ниже нижней грани направляющего профиля.
Когда читаешь подобные описания, все кажется сложным и запутанным, но, на самом деле, если имеешь хоть какой-то опыт в сварочных работах и маломальское воображение, установка у себя на участке или даже в гараже консольных не автоматических ворот не отнимет много времени. Вот и я уже к вечеру поставил их на роликовые опоры (благо день в июне длинный) и даже вскрыл раму краской.
На воскресение мне осталось только облицевать створку профнастилом. Притом ее конструкция позволила мне это проделать не только с лицевой…
… но и с внутренней стороны.
Конечно, не мешало бы потом снабдить ворота автоматикой и врезать туда хороший замок, но это уже тема для следующего обзора.
Как на практике выглядят такие ворота, какие тонкости нужно учесть при их проектировании и постройке, смотрите в этом видео:
А на этом мы прощаемся с вами. До свидания и до скорых встреч на страницах сайта про дачу.
Василий Молька
Читати українською
Как сделать откатные ворота своими руками — подробный план изготовления.
Здравствуйте, друзья, давайте знакомиться, меня зовут Александр, я работаю в сфере откатных ворот с 2006 года. В этой статье я расскажу вам об основных секретах и ньюансах изготовления откатных ворот. Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и разумно по цене автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот. Вот так она выглядит.
КУПИТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ ПО ДОСТУПНОЙ ЦЕНЕ.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.
Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.
Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимльно возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.
Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Об оптимальных размерах проёма ворот для конкретных объектов — здесь. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны. Пример правильно выполненного проёма:
Схема бетонирования фундамента откатных ворот с электропроводкой: Кликните чтобы увеличить.
Существует два основных вида конструкции фундамента: «сплошной монолит» и эконом-вариант «П-образная схема», оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств. Кликните чтобы увеличить.
После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных работ мы получим вот такой фундамент:
На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок. Для формирования каркаса ворот можно также использовать специальный Т-профиль, это позволит существенно сократить сварочные работы, так как сам по себе уже является.нужной нам комбинацией труб 60х40 и 40х20. Основная идея состоит в том, чтобы материал зашивки лег как в рамку.
Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).
Принцип формирования каркаса для откатных ворот:
А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:
Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.
После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставшемуся после зашивки цельными листами расстоянию. Крайний лист, как правило, всегда аккуратно подрезается по ширине болгаркой
Должно получится так:
Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка». Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из комплекта фурнитуры. Желательно фиксировать струбцинами. Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:
Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу (обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:
Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.
Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.
На практике это выглядит так:
Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.
Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.
но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:
Крепление роликовых кареток осуществляется с помощью сварки.
После «накатываем» на каретки нашу раму откатных ворот, выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.
Монтаж верхнего ограничителя (верхних роликов)
:
Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:
Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.
Крепление уловителей к нащельнику.
Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.
Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги!
Версия для печати.
Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.
Проконсультироваться
Желаем успехов!
Какие там ворота?
Какие ворота вам нужны и подходят больше всего?
Как построить и установить ворота самостоятельно?
Когда речь идет о самостоятельном изготовлении ворот и калиток, я всегда вспоминаю фразу из американского фильма «Странно, бункер бетонный, а дверь деревянная.. »- а тут — можно своими руками сделать замечательный, качественный и красивый забор, но на калитку или ворота не хватает энергии и денег и весь труд идет насмарку.
С воротами эта калитка — самая сложная часть ограды дома. Если забор стоит на месте, эти части забора движутся, так как они используются постоянно, поэтому их качества, заложенные при самостоятельном строительстве, такие как долговечность, прочность и удобство, выходят на первый план.
Как калитка, так и калитка обычно изготавливаются из металла и дерева — других материалов для их сборки и установки еще не придумано.
Виды ворот — какие бывают ворота?
От правильного выбора типа ворот зависит удобство их использования на вашей даче, участке или доме.
Самая распространенная конструкция ворот простая: 2 створки навешиваются на петли.
В сложных конструкциях ворот полотно ворот может быть уже несколько, как и проходы. Также есть рольставни, рольставни и откатные ворота с электроприводом
.Ворота, помимо своей основной функции и своей роли, выполняют еще и чисто декоративные функции.Красиво и искусно сделанные своими руками ворота помогут вам преобразить внешний вид вашего участка или загородного дома.
Ворота распашные.
Этот тип ворот устанавливается почти у половины дачников, владельцев загородных коттеджей и т. Д. Конструкция их достаточно проста — они, как уже говорилось выше, состоят из двух ворот с петлевыми навесами для открывания наружу или во двор и состоят несущих рам и декоративной облицовки. Обшивка распашных ворот может быть изготовлена из любого материала — все зависит от ваших вкусовых предпочтений и дизайна дачи, участка и строительных материалов, из которых сделан забор — чтобы не было диссонанса.Подходит для облицовки распашных ворот и сэндвич-панелей, и профнастила, и оцинкованного железа, кованых металлических решеток и т.п.
Главное неудобство распашных ворот заключается в том, что для их открытия может потребоваться слишком много места, которого так не хватает нашим крохотным дачным домикам. Поэтому, устанавливая распашные ворота, заранее подумайте, не помешает ли им какое-нибудь фруктовое дерево, которое так ценит ваша хозяйка. В остальном они просты, дешевы в изготовлении и даже при сборке своими руками не требуют от домашнего мастера особых навыков строительства.
Распашные ворота, несмотря на всю простоту конструкции, все же в некоторой степени респектабельны — и если применить к ним несколько дизайнерских решений, они будут красивыми, недорогими и непохожими на другие. В последнее время все чаще можно встретить ворота кованые или сварочные — здесь можно составить завещание на конструкцию и сделать эскиз тому, кто будет заниматься их изготовлением — например сосед заказал ворота с его инициалы.
Старые и хорошие распашные ворота и модернизация легко вскрываются, время не стоит на месте.Поэтому вы всегда можете оборудовать их автоматическим приводом их открывания и закрывания. Стоит, кстати, не так уж и дорого, да и удобство для хозяина дома добавит немало.
Для того, чтобы самому сделать распашные ворота, вам потребуются следующие инструменты и строительные материалы:
Производство ворот распашных
Делаем первоначальную разметку в том месте, где будем делать установку ворот. Копаем 2 ямы глубиной 80-90 сантиметров и шириной полметра, это рассчитано на будущие опоры для ворот.
Для опор будем использовать металлические трубы (сечение трубы принимаем по весу и весу ворот).
Готовим бетонный раствор (все о решениях читайте здесь), устанавливаем трубы в ямы, закрепляем и заливаем бетонным раствором. Раствор в грунтовых ямах сохнет дольше обычного, поэтому подождите не менее 24 часов.
Соберите раму ворот из трубок и заварите конструкцию. В углах будущего несущего каркаса ворот смонтируйте углы треугольника (подходят на 3 миллиметра).Для этого необходимо большей прочности конструкции ворот. Запорные узлы можно сделать из оставшихся планок труб и фасонных частей — их нужно приварить к верхней и нижней части несущего каркаса ворот.
С другой стороны рамы ворот к ограждениям привариваются петли. Вторую половину навесов варят к забетонированным столбам.
На следующем этапе профнастил прикручиваем саморезами к несущей раме ворот.
Все — распашные ворота своими руками готовы, остается лишь покрасить столбы, чтобы придать свежесть и избежать коррозии — ведь для таких самодельных ворот, как правило, используются старые трубы…
Фото 2 — Каркас и обшивка ворот
Фото 3. Конструкция ворот и калитки с двусторонней обшивкой профнастилом
Что нужно знать при установке распашных ворот — нюансы установки
Перед установкой собственных качающихся ворот Заранее убедитесь в гладкости покрытия, которая будет учитывать угол открывания ворот.
Так как большинство домашних мастеров делают распашные ворота, открывающиеся в обе стороны, имейте в виду, что срок службы тех ворот, которые открываются «от себя» (из дома на улицу), длится дольше и открываются удобнее.Такие ворота сложнее взломать со стороны улицы — в конце концов, сила, приложенная для открытия ворот, потребуется гораздо больше, чем такая же разрушающая сила, направленная на взлом ворот «по пути» — а в данном случае — дороги происходит каждую минуту. Да и соблюдению техники пожарной безопасности такие ворота соответствуют больше.
Ворота откатные
Ворота откатные или откатные также пользуются популярностью у наших владельцев.
По сути, это не что иное, как цельная панель на роликовом основании, которая скользит по забору.Главное преимущество откатных (откатных) ворот — это экономия места по сравнению с такими же распашными воротами.
По своей конструкции раздвижные (раздвижные) ворота очень похожи на сдвижные межкомнатные двери. Они очень легко двигаются, так как не касаются земли и их сопротивление минимально. У меня жена на 6 месяце беременности легко справилась с такими гаражными воротами.
Еще один плюс откатных ворот в том, что при подметании ворот зимой качающийся снег придется сгребать, а с откатными воротами этого делать не придется — они откроются так же легко, как летом.
Откатные ворота облицованы тем же материалом, что и остальная часть забора или остальной части дома.
В отличие от распашных ворот, откатные ворота с автоматикой и различными приводами открывания и закрывания не редкость.
Эти приводы, как правило, всепогодные и в случае поломки автомата откатные (откатные) ворота можно легко открыть самостоятельно. Также часто можно увидеть на откатных воротах и фотоэлементах, сигнализирующих о том, что ворота закрыты, если машина не успевает проехать.
Ширина таких ворот варьируется от 2,5 до 3,5 метров. Как вы сами понимаете, это делается для въезда как легковых, так и грузовых автомобилей. Если вы уверены, что грузовики к вам не подъедут, сделайте ворота поменьше. Я сделал ворота, когда только строил дом для отдыха, поэтому я сделал дверной проем немного больше и, поверьте, я ни разу не пожалел об этом.
Сосед по даче нашел другой выход из ситуации — крупногабаритные ворота не позволяли ему места, и он просто сделал одну из секций забора съемной — ее вешают на замковые навесы и снимают в случае нужно, и в его раздвижные ворота машина проезжает с легкостью.
Ворота возле калитки тоже больше — рекомендую не меньше метра в ширину — это облегчит вам проход, например, новая мебель через них.
Прочность и срок службы откатных ворот не в последнюю очередь зависит от фундамента под опоры. Фундаменты под опорные столбы необходимо закладывать на глубину не менее полуметра (лучше метра), ямы засыпать щебнем, утрамбовывать (иногда встыкать) и заливать бетоном.
С внутренней стороны дверного полотна установите замки (ригели, защелки и т.п.) и оборудуйте их упорами.Вы также можете использовать пружинные зажимы, чтобы двери не открывались и не закрывались сами по себе.
Фото 5. Чертеж схемы откатных (откатных ворот)
Самая простая створка для откатных ворот — это опорная стойка, защелка и пружина.
Сама стойка может быть изготовлена из трубы с заранее вырезанной прорезью по диагонали. Также в верхней части стойки укрепите металлический ригель защелки более плотно — в этом случае при открытии ворот их нижняя часть фиксируется зубцами защелки.
Для удержания ворот в закрытом положении можно установить пару болтов от арматуры, которые предварительно прикручены в створках — они войдут в трубы чуть большего диаметра, которые опять-таки предварительно предварительно затянуты. замуровывают цементным раствором дорогу или двор.Вы также можете использовать для удержания ворот закрытыми специальный ограничитель, установленный в середине входа.
Сама рама у ворот обычно может быть сделана из деревянных брусков от 50 до 100 миллиметров.
Для соединения их по углам используют одинарный шип, затем конструкция створок для прочности скрепляется диагональю.
Соберите каркас рамы на земле, установите и прикрепите перед закреплением обрешетки. Присоедините петли к столбам-опорам через деревянные вкладыши-накладки.В каменные столбы вмонтируйте для этих целей деревянную пробку.
После этого (навес из несущих рам ворот) можно делать обрешетку. Здесь выбирайте из материала, который либо доступен для финансирования, либо доступен, либо при работе с которым у вас больше опыта своими руками. Как правило, при изготовлении обрешетки для ворот чаще всего используют сетку (раньше больше использовали металлическую — теперь стали использовать и пластиковые строительные сетки — подробнее о них здесь — Строительство с пластиковой сеткой, забором, асбестоцементом. плиты, доски.
Между землей и створками откатных ворот должен быть зазор, увеличьте его — 12, а то и 15 сантиметров — в этом случае снег не помешает открыть ворота.
Металлический каркас ворот ворот выполнен из стальных уголков. Сама обрешетка из проволоки, арматуры, металлической сетки.
Рассчитайте заранее необходимую ширину прохода — откатным воротам для полного открывания требуется пространство, равное их ширине — иногда это много, и не так уж мало случаев, когда откатные, откатные ворота не открываются сразу после установки из-за некорректный расчет — знаю из практики, исправляли эту ситуацию уже несколько раз — некоторые жители ближнего зарубежья пытались за хозяев, которые пытались сэкономить на установке ворот.
Иногда створки ворот с самого начала делают шире — помните, вы делаете это один раз, но будете ходить каждый день! А потом всегда есть вариант, например, купить машину с другими габаритами — не переделывать в этом случае ворота снова.
И ограждение, и сами откатные ворота ни в коем случае не должны иметь отклонений ни по горизонтали, ни по вертикали. Если опять же забор и ворота делают «гости России», следите за этим очень внимательно — иначе пострадаете от открытия ворот.
При изготовлении откатных, откатных ворот своими руками внимательно подходите к качеству роликов, на которых они будут откатываться при открывании и закрывании, покупайте их, предварительно тщательно рассчитав вес изготовленных ворот. Исходя из этого, не стоит делать очень тяжелые ворота, например, цельнометаллические — при сборке и изготовлении ворот все время старайтесь максимально упростить конструкцию. На надежность это не повлияет, но на автоматике для легких ворот сэкономит (будет меньше шансов сломаться) и ролики не будут стираться слишком часто.«Летящий лом» в виде, например, пьяного водителя все равно не остановит даже самые тяжелые раздвижные двери.
Примечание: Автоматика ворот в мороз
На морозе техника может выйти из строя. Заявленная минимальная температура, которую он способен выдерживать, — -25 градусов. На практике с -30 С автоматикой тоже работает, но тут еще проблемы: замедление работы или полный отказ оборудования.
Некоторые итальянские производители предлагают заказчикам оборудовать приводы системой обогрева, но только наша компания имеет подогрев линейных приводов.
Пространство линейного привода очень ограничено, поэтому установка в него чего-то лишнего — довольно кропотливая работа.
При оснащении ворот автоматикой вы получаете техническое задание от фирмы и выполняете подготовительные работы (можете поручить их производителю, но сами получите дешевле) и схему подключения. Использование этой опции позволяет мастеру работать в штатном режиме даже при -35 ° С.
ПРИМЕЧАНИЕ: Ремонт и обслуживание откатных ворот
Все больше владельцев загородных домов отдают предпочтение откатным въездным воротам.Такая конструкция удобнее и безопаснее, но иногда ломается. Поговорим о ремонте и обслуживании откатных ворот
Механизм консольных ворот спроектирован таким образом, чтобы максимально противостоять атмосферным воздействиям. Ведущие тележки закрыты от атмосферных осадков и пыли, ролики изготовлены из нержавеющей стали и оснащены подшипниками качения, привод электродвигателя заключен в водонепроницаемый корпус. Из-за отсутствия в проеме фиксированной нижней планки ворота легко открываются даже после снегопада.Причиной выхода конструкции из строя обычно являются ошибки при установке или экстремальные нагрузки.
Самая частая проблема — полотно при закрытии перестает попадать в ловушку. Как правило, причина кроется в смещении (крене) фундамента ворот. Увы, но даже массивный бетонный блок, уложенный ниже глубины промерзания грунта, может незначительно
меняет положение под воздействием морозного пучения. Иногда это происходит после долгих лет эксплуатации — после особенно дождливой осени и суровой зимы.Исправить ворота иногда удается, регулируя положение роликовых площадок с помощью шайб. Если это поможет ненадолго, то необходимо будет укрепить фундамент — выкопать котлован и долить бетон, обязательно соединив новую и старую части основания шпильками арматуры.
Также можно использовать винтовые сваи, что снизит объем земляных и бетонных работ.
Иногда полотно перестает попадать в ловушки по другой причине: оно деформировалось порывом ветра при открытии или закрытии.Для ремонта часто бывает необходимо переварить каркас, а то и поменять опорную балку. В общем, в регионах и населенных пунктах с сильным ветром лучше устанавливать решетку.
Временный выход из строя привода или поломка механизма часто случаются в холодное время года. Конструкция не боится рыхлого снега, но не следует включать привод, если у ворот образовался сугроб или сугроб. Функция обнаружения препятствий не позволит электродвигателю сгореть, но в результате аварийной остановки электромеханические концевые выключатели можно не учитывать, и тогда нужно вызвать мастера для их настройки.
Серьезная поломка может привести к обледенению стойки привода, которая установлена открыто — на гильзе на лопатке. И хотя смазывать инструкцию запрещено (в смазке нуждаются только верхние направляющие ролики), многие пользователи с приходом зимы наносят на эту деталь слой литола или подобного состава для предотвращения обледенения. Однако весной рельс нужно тщательно протереть, иначе он покроется пылью и грязью, действуя как абразив.
Подшипники платформ очень прочные, но иногда выходят из строя, и тогда лопасть при движении начинает скрежетать.Заменить тележки несложно (правда, для этого нужно снять полотно), но если производитель прекратил выпуск продукции необходимого размера, придется менять несущую балку.
В заключение отметим, что один раз в 2-3 года стоит вызывать специалиста по обслуживанию ворот, которое включает в себя проверку всех подвижных элементов конструкции, регулировку и вытягивание реечных креплений, а также контакта группы источника питания. P
НАГРЕВАТЕЛЬНЫЙ КОМПРЕСС
Приводы ведущих производителей (Somfy, Came, Nice и др.), поставляемые на наш рынок, рассчитаны на работу при низких температурах (обычно до -20 ° C, а некоторые до -30 ° C и даже -40 ° C). И все же на морозе смазка в редукторе густеет, привод подвергается повышенным нагрузкам и выдает гораздо более быстрый ресурс. Иногда внутри корпуса образуется конденсат, который вызывает сбои в работе автоматики.
Если вы планируете использовать привод зимой, желательно оборудовать его системой обогрева, состоящей из ТЭНа и термостата (цена комплекта от D тыс. Руб.).Нагреватель представляет собой гибкую ленту с пружинными креплениями, которая легко адаптируется к размеру и форме корпуса привода; он должен быть установлен таким образом, чтобы отводить тепло к коробке передач. Термостат настроен на включение при понижении температуры воздуха до -5 … -10 ° С и автоматическое отключение обогрева при повышении температуры корпуса редуктора до + 5 … + 10 ° С. Мощность, потребляемая системой, не превышает 100 Вт.
© Автор: В. Григорьев
Обновите свой забор, построив свою собственную раздвижную дату с помощью этого удобного руководства.
Если видеоплеер не работает, вы можете щелкнуть по этой альтернативной ссылке на видео.
Есть ли у вас забор, который стильно подходит для доступа и выхода? Тогда почему бы не установить классную и простую в сборке раздвижную дверь?
Следуйте этому руководству, чтобы узнать, как построить его самостоятельно, используя очень мало материалов и приложив немного усилий.
Счастливое здание.
Источник: Интересное проектирование / YouTubeКак и для любого проекта подобного рода, вам потребуются некоторые материалы и инструменты:
С вашими материалами пора приступить к сборке.
Создатель этого видео уже создал кадр раздвижных ворот ранее, так что вам нужно будет немного наверстать упущенное. Возьмите кедровые доски, отмерьте и отрежьте до нужного размера.
Если вы пытаетесь воспроизвести тот же вид, прорежьте канавку в центре каждой доски для установки гальванизированной сетки.
Обрежьте сетку по размеру и завершите всю раздвижную дверь, как показано на видео.
Источник: Интересная инженерия / YouTubeПосле этого вы все поймете.
Следующим этапом является усиление углов раздвижной двери с помощью скоб из нержавеющей стали. Убедитесь, что они надежно закреплены.
Затем возьмите винты с ушком, вам понадобится около 6 штук.
Просверлите пилотные отверстия и надежно прикрутите их, как показано на видео. Винты с ушком должны иметь больший внутренний диаметр, чем выбранный вами оцинкованный столб.
Те, которые использовались в этом проекте, имеют диаметр около 1 дюйма (2,54 см). Оцинкованная труба для этой сборки составляет 3/4 дюйма (1.9 см) в диаметре.
Источник: Интересные разработки / YouTubeВверните по одному винту с проушиной в каждый угол раздвижной двери. Но убедитесь, что расстояние между ними достаточно, чтобы оцинкованная труба могла охватить их и добавить крышки.
Затяните колпачки вручную, чтобы их можно было легко снять позже при регулировке.
Источник: Интересные разработки / YouTubeЗатем возьмите тележку колеса / ролики и прикрепите «низ» раздвижной двери. Ролики не только добавят стабильности воротам, но также позволят им плавно и предсказуемо скользить.
Но здесь одно предостережение. Убедитесь, что выбранные вами ролики подходят для использования на открытом воздухе. Кроме того, убедитесь, что вы прикрепляете их с помощью устойчивых к ржавчине винтов, таких как винты из нержавеющей стали.
Вам также нужно будет обратить внимание на высоту остальной части забора или перил, на которые вы планируете установить ворота. Убедитесь, что они будут одинаковой высоты — вы не хотите, чтобы ворота были короче или выше.
Это вопрос личных предпочтений, но он будет выглядеть более эстетично, не говоря уже о профессиональном.
Источник: Интересные разработки / YouTubeЗатем, если необходимо, вырежьте отверстие в вашем заборе или перилах того же размера, что и ворота. Если вы строите ворота как часть оригинальной конструкции забора, пропустите эту часть.
Источник: Интересные разработки / YouTubeТеперь добавьте больше винтов с ушком к анкерной стойке забора. Убедитесь, что они точно совпадают с теми, что на ваших воротах.
Они будут использоваться для обеспечения того, чтобы ворота действительно скользили, а не просто падали с перил.Как и прежде, сначала просверлите направляющие отверстия, чтобы со временем снизить вероятность раскола древесины.
Источник: Интересные разработки / YouTubeТеперь возьмитесь за ворота, отвинтите заглушки столбов и совместите их с анкерными винтами с проушинами на столбе забора. Проденьте штангу через крепежный винт с проушиной и снова установите торцевую крышку, как показано на видео.
Источник: Интересные разработки / YouTubeСнова затяните вручную и проверьте раздвижную дверь. Он должен быть надежным и свободно перемещаться по направляющей.
Для другой стороны забора либо соорудите концевую стойку (при необходимости), либо измените существующую часть забора так, чтобы раздвижная дверь могла поддерживаться и, при необходимости, запираться.
Источник: Интересная инженерия / YouTubeНа этом ваши откатные ворота готовы! Теперь вы можете сделать шаг назад и полюбоваться своими руками.
Молодец, ты!
Interesting Engineering является участником партнерской программы Amazon Services LLC и различных других партнерских программ, поэтому в этой статье могут быть партнерские ссылки на продукты.Нажимая ссылки и делая покупки на партнерских сайтах, вы не только получаете необходимые материалы, но и поддерживаете наш сайт.
Завершающим этапом монтажа дачного забора является установка ворот и въездных. Есть два основных типа дверей — распашные, состоящие из двух створок, и раздвижные (раздвижные, раздвижные), которые вручную или с автоматикой перемещаются по ограждению. Второй вид считается оптимальным, так как экономит место и не создает дополнительного шума при открывании.Рассмотрим, как можно сделать раздвижные двери своими руками, чтобы убедиться, что их конструкция достаточно проста, а установка не займет много времени.
Чтобы ворота двигались плавно и без усилий, необходимо продумать установку фундамента и каждый этап монтажа базовой конструкции. Не стоит пренебрегать фундаментом: он опирается на подвижный элемент и крепится к роликовому механизму.Направляющая балка, по которой перемещаются ролики, закреплена на двух устойчивых опорах. Чтобы ткань не вышла из строя, используйте сварку. Ролики подставки-тележки вставляются в балку, а верхняя часть закрепляется на нижней части ворот. В результате калитка легко сдвигается по рейке в сторону. Сейчас на рынке можно найти устройства автоматического открывания с дистанционным управлением, поэтому при желании весь механизм можно модернизировать и сделать дистанционно управляемым.
Схема откатных ворот: 1 — направляющая; 2 — ролик; 3 — съемный зажим; 4-5 — два сепаратора; 6 — верхний крепежный кронштейн; 7 — площадка регулировки
Перед началом работ на фундаменте необходимо подготовить проем для ворот — это место, где нужно разместить самодельные откатные ворота.Чем уже открыта, тем меньше вам понадобится материала для устройства движущихся полотен. Большое значение имеет вес конструкции, так как для установки ворот из тяжелого металла потребуется более надежный монтаж, чем, скажем, для картин из резного дерева.
Раздвижные двери можно откатить как влево, так и вправо. Выбор руки зависит от наличия места по дизайну.
Обычно временное устройство ограждения уже установлено, а затем отделаны краевые элементы из металлических труб, кирпичных или деревянных столбов.Надежности ворот и столбов послужат детали залога, расположение которых можно увидеть на прилагаемой схеме. Залогом называются плоские металлические сегменты, закрепленные вдоль опорных колонн и армированные арматурными стержнями. Дополнительные элементы створок закрепляются в грунте и придают конструкции необходимую устойчивость.
Устройство первой очереди котлована под фундамент. Его размеры зависят от ширины проема и глубины промерзания почвы.В средней полосе России земля промерзает примерно на полметра, поэтому глубина котлована будет 170-180 см, ширина 50 см и длина 2 м при проеме 4 м.
В приямок нужно установить закладные детали. Для изготовления требуются каналы длиной 2 м и шириной 15-16 см, а также стержни клапана любого диаметра. Длина стержней равна полутора метрам — на такую глубину они проваливаются в яму. Арматуру следует закрепить на швелле с помощью сварки.Закрепляем продольные стержни, скрепляя их поперечинами, чтобы получилась прочная решетка.
Для установки автоматики необходимо подготовить площадку для трубы и центральную металлическую площадку до инструментального отверстия, в котором находится трос привода.
Готовую металлоконструкцию помещают в яму так, чтобы канал располагался по линии движения ворот. Один конец вплотную прилегает к опорной стойке. Горизонтально расположить балку поможет строительный уровень.
Дизайн ипотеки устанавливается снаружи, которая будет задергивать занавеску.При установке следует обращать внимание на точность расположения всех элементов.
Одновременно с укладкой металлического элемента проводят прокладку электрического кабеля для системы автоматики устройства. Для защиты электриков подойдут трубы диаметром 25-30 мм. Вместо металлических изделий можно использовать аналоги из пластика или гофры. Особое внимание следует уделить герметичности труб и стыков.
Устройство открывания двери: 1 — выключатель кнопочный; 2 встроенных солнечных элемента; 3 — электропривод; 4 — сигнальная лампа с антенной
Завершающий этап — засыпка котлована с установленной ипотекой.Для заливки используют раствор, приготовленный из бетонной смеси М200 или М250. Наземный ипотечный канал — канал — должен оставаться полностью открытым. На созревание бетона дается 1-2 недели.
Перед установкой откатные ворота необходимо будет собрать из комплектующих, количество которых зависит от трех показателей:
Вес ворот падает на ползун, поэтому к ее выбору следует отнестись серьезно.Специалисты рекомендуют использовать продукцию компании Roltek из Санкт-Петербурга. Мы рассматриваем несколько вариантов оснащения:
Подвижные части рамы представляют собой профилированную трубу 40 × 60 мм с толщиной стенки 2 мм, для ящиков берут более тонкую трубу диаметром 20 мм.чем тоньше профиль трубы, тем меньше вес конструкции. Для наглядности — несколько чертежей откатных ворот.
Рама ворот может выглядеть по-разному в зависимости от размера проема, высоты и используемых компонентов. На схеме образец рамки для 4-метровой апертуры
После сварки каркас необходимо защитить от влаги: для этого сначала грунтуют инструмент по металлу, затем наносят краску для наружных отделочных работ.
Работы по установке раздвижных дверей следует начинать только после окончательного застывания бетона.Для соблюдения горизонтального движения ткани потяните шнур на высоте 15-20 см от закладной поверхности. Затем приступайте к установке роликового механизма. Реквизит нужно ставить как можно шире, желательно по всей ширине ткани. Расстояние от крайней опоры до столба — 25 см (небольшой запас оставлен на конец видео). Чуть сложнее рассчитать расстояние до второй роликовой опоры. Обычно используют специальные формулы, но можно обойтись и без них. Примерная схема с размерами показана на следующем рисунке.
При монтаже роликового механизма и площадок необходимо обязательно обеспечить все технологические запасы, без которых невозможно правильное движение дверного полотна.
Для страховки от неправильной установки используйте подставку для регулировки. Их необходимо установить в швеллер и закрепить сваркой. Затем вы отбрасываете занавеску и производите окончательную регулировку горизонтального положения конструкции. Для этого снимаем калитку и роликовые подшипники, а участки для регулировки привариваем к закладной.Затем на колодках закрепляются роликовые подшипники, возвращаются в их полотно и полностью закрываются воротами. С помощью уровня и регулировки проверьте горизонтальность конструкции.
Регулировкой всех частей механизма установлен предел видео. Для этого его нужно вставить в несущий профиль и зафиксировать крепежными болтами. Наверняка можно с помощью сварки закрепить крышку ролика на профиле. Ролик играет роль упора, поэтому одного болта будет недостаточно. Также смонтирован и закрывающий профиль для защиты его паза от попадания снега и мусора.
Набор роликов для конструкций откатных ворот можно приобрести в здании супермаркета. В его состав входят элементы роликового механизма, крышка, кронштейн.
Одна из важных частей, которые устанавливаются вслед за роликом — верхний кронштейн. Защищает запорный механизм от боковых перемещений. Кронштейн закреплен на верхней части полотна, отверстия под болты заверните в боковые опоры. Затем закрепите его на опорной стойке и проверьте регулировку.
Следующий этап — обшивка брезентом или стальным листом вагонкой.Любой материал начинает монтироваться на передней части ворот. Отдельные листы или доски прикрепляются к обшивке и фиксируются саморезами или клепками. Каждый второй элемент профлиста перекрывает предыдущий по той же длине волны. Последний лист может не поместиться, тогда его следует обрезать.
Хозяева, дорожящие престижем, не экономят на внешнем виде ворот. Один из самых дорогих способов декорирования — художественная ковка.
Последний установил две ловушки — верхнюю и нижнюю.Дно помогает снизить нагрузку на подшипники качения. Монтируется у закрытых ворот. Закрепите верхние противоположные углы защитной ткани так, чтобы при закрытии ворот они соприкасались друг с другом.
Недорогие деревянные ворота вагонки можно усовершенствовать дополнительным зазором, например, украсить полотно петлями или кантом из металла.
Автоматический отпуск напоследок. Вместе с приводом для откатных ворот приобретена зубчатая рейка, служащая для движения полотна.Обычно в комплекте идет крепеж и элементы, продающиеся по 1 метру.
Завершив постройку ворот, проверьте работу роликового механизма: своевременный ремонт мелких неисправностей убережет от последующего капитального ремонта.
Связанные с контентом
В ходе этого проекта я столкнулся с множеством механических и электрических проблем. Я уже упоминал о некоторых из них раньше, но перечислю их ниже.
1.Концевые выключатели с жестким остановом: это стало проблемой, поскольку на концевые выключатели будет действовать большое усилие даже после отключения питания ворот. У такой тяжелой массы много инерции. И любого переключателя жесткой остановки, о котором я мог подумать, было недостаточно, чтобы поглотить эту инерцию. Исправление состоит в том, чтобы использовать подвижные концевые выключатели, как это сделал я.
2. Размещение концевых выключателей в жестких пределах: ваше физическое размещение концевого выключателя должно быть таким, чтобы, даже если концевой выключатель не работает, ворота не могли вкатиться в выключатель и разрушить его.Это стало проблемой, когда один из проводов концевого выключателя оборвался, и ворота вкатились в выключатель, разрушив кронштейн и выключатель. Я исправил это, переместив скобу цепи наружу, чтобы она не могла попасть в концевой выключатель ни при каких обстоятельствах.
3. Слишком сильное натяжение цепи: когда я впервые надел цепь, я натянул ее так сильно, что это оказало большое усилие на вал двигателя, перпендикулярный плоскости его движения. Из-за этого двигатель был неэффективен, так как боролся с большим трением.Это не было бы проблемой, если бы я сделал подходящую опору двигателя с подшипниками и всем остальным, но у меня не было для этого опыта. К тому же ворота не были прямыми по длине, поэтому цепь двигалась слева направо. Чтобы решить эту проблему, я просто ослабил цепь. Это не работает гладко.
4. Электромагнитные помехи от зарядного устройства. Зарядное устройство, которое я хотел использовать, производило так много электромагнитных помех, что делало приемник неэффективным и изворотливым. Я попытался применить экранирование, но считаю, что сочетание проводящих и излучаемых электромагнитных помех было слишком сильным для схемы.Исправить это нельзя навсегда, но я использовал гораздо большее зарядное устройство в металлическом корпусе, которое почти в 20 раз мощнее, чем необходимо. Но пока это работает.
5. Радиочастотный диапазон: Радиоприемник, который я использовал, был не самым лучшим. Это был один из тех дешевых долларов за 1 доллар. Ассортимент хоть и не страшный, но мне не хватает для комфорта. На данный момент я просто оптимизировал его, используя проволочную антенну, но я буду искать лучшее радиочастотное решение.
6. Копирование пультов RF: Это была такая глупая проблема, что когда я наконец понял это, я засмеялся.Поэтому я купил эти программируемые пульты дистанционного управления, которые могут запоминать коды других пультов. Я использовал один из них в качестве базовой линии, а затем попытался скопировать коды этого одного в другой. После нескольких часов возни я обнаружил, что вы не можете скопировать пульт с другого, похожего на него. Вы можете копировать коды только со стандартных пультов. Мне потребовалось бесчисленное количество часов, чтобы понять это. Так что постарайтесь не попасться в ту же ловушку. Исправление — просто использовать любой другой стандартный пульт, а затем скопировать его на все программируемые пульты.
7. Сверление твердой стали: это была неприятная проблема. Когда я установил скобы для цепей на ворота, мне захотелось просверлить в них отверстие. Именно тогда я узнал, что сталь затвердела из-за того, что я ее сварила. Я сломал много битов, пытаясь пройти через это. Поэтому я советую просверлить перед сваркой. Избавит вас от множества хлопот.
Это были некоторые из проблем, с которыми я столкнулся во время сборки. Я буду добавлять в этот список, когда буду думать о других проблемах.
Доставка
по всей Австралии
и по всему миру
Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм.Он был доставлен в Квинсклифф, штат Виктория.
В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.
Монорельс поддерживает раздвижные ворота через гравийный подъезд, и это может быть поставлено, если нет твердой поверхности, к которой можно было бы прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112 долларов.00
Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!
Ворота электрические
Это не наклон, а угол наклона камеры
меня это волновало !!!
DIY Откатные ворота
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена из оцинкованной стали. Эти ворота открываются и закрываются вручную.
Вид сзади откатных ворот, показывающий распорки.
Отличная работа, Джон!
Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.
Комплект откатных ворот с порошковым покрытием и рама ворот DIY.
На этих фотографиях частоколы прикрепляются к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!
Комплекты компонентов откатных ворот
12/24 В постоянного тока
Нужен двигатель для раздвижных ворот своими руками
240 В
Низкое напряжение
На солнечных батареях
Двигатель для откатных ворот своими руками
Нужна рама для ворот своими руками
Рама для ворот своими руками
Собственное здание Откатные ворота
Стальной столб — обрезка любой длины
Библиотеку ворот мы завершилиУстановка решетчатых ворот на заборе — идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно.Это практическое руководство от America’s Fence Store научит вас основам установки ворот для звеньев цепи.
Цель: Освоив этот урок, вы сможете успешно измерять и устанавливать ворота с цепной перемычкой.
Оснащение: Набор головок, молоток, удлинители, уровень и плоскогубцы.
Ключевые вопросы:
Как измерить ворота?
Для всех ворот убедитесь, что вы получаете более одного измерения.Следуя ровной плоскости, вам нужно будет измерить как верх, так и низ ворот. Не позволяйте ленте наклоняться или отклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Часто вы обнаружите, что эти размеры отличаются. Как правило, при строительстве ворот используется меньший размер. Четко изложите эту информацию в своей работе вскоре после установки сообщений.
Рулонные ворота: Измерьте расстояние изнутри внутрь столбов ворот и изнутри внутрь соседних столбов линии, которые будут поддерживать ворота в полностью открытом положении.Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов
Консольные ворота: Измерьте расстояние от внутренней до внутренней стороны защелок до первых ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте расстояние от внешней до внешней стороны ворот или стоек роликовых ворот. См. Иллюстрацию.
Как установить консольные ворота?
Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот.Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при движении под уклон. Для установки консольных ворот:
Как установить рулонные ворота?
Рулонные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном.Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:
Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?
Подъем.Ворота всегда тяжелые, большие и неудобные. Обязательно используйте хорошую технику подъема, много рабочей силы или оборудования. Будучи неудобным, легко напрячь или скрутить спину.
Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или неровности, и ворота обрушиваются на установщика, расположенного ниже. Всегда используйте эластичный шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте эластичный шнур.Это позволит вам перемещать ворота внутрь роликов и от них, не снимая шнур.
Отрубы. У ворот есть движущиеся части. При регулировке ролика легко поймать палец в консольном ролике.
Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности, поскольку за последние годы число травм резко возросло. Следовательно, существует кодекс UL 325, который регулирует установку моторизованных ворот. При установке ворот легко зажать каток, между штангой и столбом или в проеме.Подробнее об этом позже.
© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.
© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.
Добавление забора к вашей собственности обеспечивает простое решение для защиты от нежелательных животных и любопытных соседей с переднего или заднего двора. Но создание заборных ворот, уравновешивающих потребность в уединении и привлекательность, не отпугивающую приглашенных гостей, может оказаться сложной задачей. Эти легкие в сборке и сделанные своими руками заборные ворота делают именно это, обеспечивая конфиденциальность и защиту, в то же время улучшая внешний вид вашего дома с любой точки обзора.
IVORY IDYLLФото: frysauceandgrits.com
Если вы всегда мечтали о белом заборе из штакетника, сейчас самое время воплотить его в жизнь — начиная с этих белых ворот из штакетника от Fry Sauce и Крупа. Закатайте рукава и выкопайте две ямы глубиной 2 фута для ворот забора, заполнив их галькой, прежде чем вставлять предварительно вырезанные и окрашенные в белый цвет столбы забора. Стильная черная фурнитура для ворот дополняет ряд подходящих планок для забора, создавая поразительный визуальный контраст.
ХОРОШАЯ ПОДДЕРЖКА АРКИФото: smartgirlsdiy.com
Чтобы превратить обычную подъездную дорожку в тенистую садовую нишу, остановитесь на этой доступной концепции беседки. Следуя адаптируемым планам производителей Smart Girls DIY, вырежьте обработанные давлением деревянные доски для столбов беседок, коллекторов и арок. После установки столбов — засыпки гравием для дренажа — прикрепите коллекторы и арки с помощью шурупов для настила. В завершение вы можете присоединиться к коротким причудливым деревянным воротам, которые повторяют изгибы вашей беседки, создавая еще более очаровательный вход для гостей.
BACKYARD BEAUTYФото: blackanddecker.com
Эти высокие и узкие ворота заднего двора, представленные на Black and Decker, отличаются дорогим профессиональным качеством, но вы можете сделать их дешево — и легко — с помощью этого руководства. Ссылаясь на схематический рисунок ваших будущих ворот, вырежьте деревянные доски для дверной коробки и арок, а также доски настила (с их уже сглаженными и закругленными краями) для деревянных панелей ворот. После того, как столярные изделия будут собраны с помощью клея и шурупов, прикрепите террасные доски к раме, подвесьте готовые ворота на сверхпрочных петлях и распахните дверь, чтобы насладиться весельем!
САДОВЫЙ СОРТФото: montanawildlifegardener.blogspot.com
Превратить закрытый и неприступный садовый забор в уютный вход так же просто, как открыть свой разум — и дверь в свой сарай — декоративному прикосновению неиспользованных инструментов, лежащих в сарае. Подобно блогеру из Montana Wildlife Gardener, снесите ваши существующие заборные ворота, оставив деревянные доски и шурупы для установки нового каркаса. После того, как вы украсите пересеченный зверинец переделанных садовых инструментов — от лопат до граблей — ваши переделанные садовые ворота готовы широко распахнуться!
ТАК ДЛИННЫЙ, ДЫХАТЕЛЬНЫЙФото: thecavenderdiary.com
Столкнулись с изношенными воротами, которые начали провисать? Блогеры из The Cavender Diary обратились к удобному комплекту ворот для забора для структурного косметического ремонта. Вы тоже можете положиться на что-то подобное из местного магазина товаров для дома, чтобы помочь вам в своем проекте DIY! Как только вы подберете стартовый набор, снимите планки с исходной рамы и отложите их для повторного использования. Затем отрежьте обработанные давлением 2 × 4 доски, чтобы создать новую, более прочную прямоугольную раму, и соберите доски на земле с помощью кронштейнов из набора.
