Сабвуфер своими руками для дома — точнее будет сказать для домашнего кинотеатра. И хотя у меня не очень большой опыт в изготовлении таких конструкций, тем не менее я решил взяться за его сборку. Тем более, я уже давно планировал приобрести такую вещь, чтобы получать удовольствие от звуковой сцены во время просмотра фильмов.
Для начала я выяснил какая мощность меня наиболее устроит — решил что, учитывая площадь помещения, мне 100 Вт мощности вполне хватит. Затем начал искать подходящие чертежи и необходимый, подходящий мне по всем параметрам динамический излучатель низкой частоты. Тем временем, пока излучатель и фазоинвертор ехал ко мне через почтовые службы, я начал готовить все необходимые для изготовления саба материалы. Если все получится удачно, тогда возьмусь за построение автомобильного саба или буду делать выбор сабвуфера в машину уже готового.
Содержание
В строительном магазине купил вот такую плиту, толщиной 30мм.
Кстати, там же в магазине, за небольшую плату мне ее порезали по размерам. Имеющиеся у меня чертежи предполагали использование МДФ толщиной 19мм, то пришлось немного подкорректировать размеры, для сохранения оригинального внутреннего объема короба.
На этом этапе фиксируем конструкцию несколькими саморезами, для определения неточностей после распиливания, но прошло все нормально, заготовки соответствуют заданным размерам
Теперь нужно разметить точки под фрезеровку установочных мест для динамика и фазоинвертора
Подготавливаем фрезер ручного типа, а это фрезы, которые у меня имеются в наличии. Все операции производятся сугубо в домашней мастерской
Чтобы выполнить качественную по фрезеровке, как известно нужен циркуль, которого под рукой не оказалось, поэтому изготовил его самостоятельно из имеющихся в распоряжении материалов
В результате образовалась вот такая конструкция. Именно при помощи этого циркульного приспособления я смогу выполнять вырезание круга диаметром от 55 мм и более
Во время фрезерования, обязательно подключите пылесос
Вот, что получилось на данном этапе
Как раз к этому моменту я получил динамик и фазоинвертор, сделал примерку
Фрезерные работы под установку терминала
Опять примерил
После этого сделал фаску по всему периметру, чтобы не было острых углов
На этом шаге все боковины корпуса посадил на полиэфирную смолу, которая чем то похожа на эпоксидную, но высыхает за полчаса, а затем закрепил длинными саморезами.
После этого занялся шпатлеванием ящика, можно конечно было бы замазать только места, где выкручены саморезы, но подумал, что качественнее будет выглядеть, когда весь корпус будет обработан шпатлевкой. Поэтому, большим шпателем прошелся по всем боковинам, в итоге все плоскости стали идеальными. После высыхания, обработал наждачной бумагой, дополнительно прошел еще более мелким составом шпатлевки уже по пластику.
Когда все это хорошо высохло, опять зашкурил. После шлифовки слоя шпатлевки, чтобы выявить какие-то изъяны, можно применить проявочную пудру. Настает момент грунтовки с последующей сушкой не менее суток, затем снова шлифовка мелкой наждачной бумагой. После этого на корпус нанес слой металика и опять все высушил, когда высохло — покрыл автомобильным лаком. В конечном результате имеем такой вот шикарный корпус, хотя я делал сабвуфер своими руками для дома.
Вот еще пара ракурсов корпуса
Здесь совсем близко

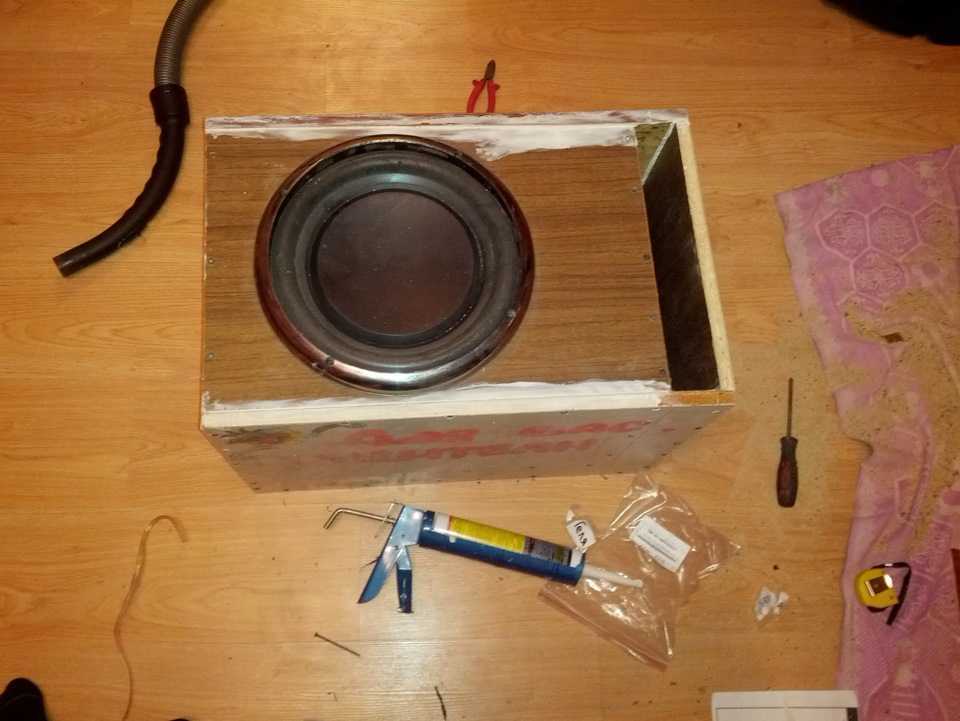

Примерил динамик в отверстии, все идеально
Этот этап заключается в обработке внутренней части ящика антирезонансным материалом, вот, таким как на снимке.
В его основу входит фольга обработанная битумным компонентом
Для создания качественного акустического демпфирования, внутри ящика приклеил вот такие пласты — очень плотные
Здесь саб после демпфирования
Монтируем все комплектующие на корпус
Далее нужно было определится какие нужны шипы устанавливать. Однако с такими опорами передвигать сабвуфер не очень удобно, так как можно повредить напольное покрытие. Выход нашелся сам по себе — в мебельном салоне приобрел вот такую металлическую гарнитуру, скорее всего это ручки для чего-то
Смотрится довольно неплохо!
Вообще говоря, изготовление корпуса сабвуфера я практически закончил. Теперь настала время браться за установку усилителя мощности. Сначала я хотел сделать вариант саба активным, то есть скомпоновать все комплектующие внутри ящика, но потом мне эта затея не понравилась. Поэтому принял решение, что усилитель для него будет отдельным блоком
Потому как я имею опыт в сборке усилителей, то решил собрать усик на TDA7294, с включением их по мостовой схеме.
Но потом повнимательнее посмотрел характеристику этой микросхемы и почитав отзывы об усилителе собранном на таких чипах и обнаружил, что усилок рассчитан на работу только с восьмиомной нагрузкой
Тогда начал искать более подходящую схему на биполярных транзисторах — остановил свой выбор на усилителе «Ланзар» с выходной мощностью на нагрузке 4 Ом 200Вт, но можно выжать и больше. Принципиальная схема приведена ниже
Для тех, кто намерен повторить этот усилитель, вначале нужно подготовить печатную плату методом ЛУТ (лазерно-утюжная технология). Немного получилось не так как бы хотелось, но все изъяны можно поправить лаком
Облуживаем дорожки
Устанавливаем все компоненты на плату, здесь нужно быть особенно внимательным, чтобы не сделать ошибки
Учитывая, что сабвуфер работает на низких частотах, то в обязательном порядке нужно установить фильтр низких частот (ФНЧ). В случае наличия на звуковой карте выходного разъема для подключения сабвуфера, тогда ФНЧ можно и не устанавливать.
Но я используя приведенную ниже схему фильтра, собрал ее на операционных усилителях. Данная схема предусматривает регулятор уровня громкости звука, регулятор среза, также есть возможность плавной регулировки фазы
Печатная плата ФНЧ
ФНЧ в собранном виде
Для корректной работы фильтра, ему требуется стабилизированное напряжение питания, поэтому собираем стабилизатор по приведенной ниже схеме
Стабилизатор напряжения в собранном виде
На этом этапе тестируем работу, на усилителе устанавливаем ток покоя выходного каскада. Ланзар прекрасно работает, хорошее звучание
Проверка ФНЧ показала, что все функционирует в нормальном режиме
Вначале я тестировал усилитель на имеющимся у меня слабеньком трансформаторе ТП-100 с напряжением вторичной обмотки 20v, но этого явно маловато для Ланзара. Поэтому пришлось искать источник питания по мощнее. У знакомого теле-мастера как раз оказался такой — ТС-180, от старого лампового телевизора.
Мне оставалось только снять старую вторичную обмотку и намотать свою, из расчета на переменное напряжение 27v
Сделал все без каких либо проблем
Теперь настала очередь изготовления корпуса для усилителя, шасси сделал из небольших алюминиевых уголков
прикинул как станет радиатор
Обшивать каркас будем фанерой, так как дефицитный алюминий я весь использовал на изготовление прежнего усилителя,
Торцы фанеры обрабатываем фрезой
Вид с тыльной стороны
Дальше все уже по знакомой технологии — шпатлевка, шлифовка наждачной бумагой, грунтовка, в общем все так, как и с основным коробом. И в конце корпус покрываем лаком
Здесь показан итоговый результат
Вид с другого ракурса
Смотрим как будет выглядеть со стороны этот комплекс — на мой взгляд, очень даже хорошо!
Монтируем все в корпусе усилителя и надежно фиксируем
На фильтре низких частот немного подкорректировал регуляторы, то-есть увеличил расстояние между ними, а то было слишком близко относительно друг друга
На днище корпуса усилителя крепим опорные ножки из полиуретана
Упустил из виду пояснить, что в процессе монтажа, установил модуль защиты акустической системы, а индикаторные светодиоды разместил на фронтальной панели.
Красный светодиод начинает светиться в случае появления в нагрузке постоянного напряжения, зеленый светодиод светится в течении трех секунд, это обусловлено системой плавного включения усилителя
Подводя итог, можно констатировать, что мощности сабвуфера для домашнего кинотеатра вполне хватает, даже слишком! Отличные басы, чувствуется отчетливая напористость и упругость звучания. Абсолютно нет никакого хрипа, и прочих искажений даже близко.
Процесс изготовления сабвуфера своими руками
Автор admin На чтение 5 мин Просмотров 5.7к. Опубликовано
Многие любители музыки предпочитают не покупать готовые комплекты, а сделать колонки самостоятельно.
Это позволяет применить собственные дизайнерские решения и рассчитать все характеристики системы под конкретное помещение. Важным компонентом звукового комплекса является низкочастотная колонка. Сделанный своими руками домашний саб обогатит звуковую палитру сочным и насыщенным басом. Если имеется мощный ресивер оснащённый выходами для подключения низкочастотной колонки, можно сделать пассивную конструкцию. Самодельный сабвуфер для дома можно оборудовать усилителем низкой частоты. Это позволит подавать звуковой сигнал низкого уровня с любого внешнего устройства.
Содержание
Сделать пассивный сабвуфер в домашних условиях несложно. Для этого нужно приобрести динамическую головку и выбрать тип конструкции корпуса.
Внутренний объём колонки зависит от диаметра громкоговорителя. Самый простой для повторения, пассивный саб, может быть сделан в конфигурации закрытого ящика. Конструкция представляет собой полностью закрытый корпус, в который установлена динамическая головка. Такая низкочастотная колонка имеет небольшие размеры и обладает чётким и ярким воспроизведением басовых частот. Каждая басовая нота слышится чисто и отчётливо. Недостатком басовых колонок, в конструкции «закрытый ящик», является низкий КПД. Кроме того, при большой мощности динамика, звуковая волна, не имея выхода, повышает температуру внутри корпуса, что может негативно сказаться на работе динамика. Саб своими руками для дома, сделанный по схеме закрытого ящика, лучше использовать при небольшой мощности громкоговорителя. Важным при изготовлении самодельного сабвуфера является точный расчёт объёма корпуса и выбор материала для ящика. Рассматриваются следующие ошибки при изготовлении самодельного домашнего сабвуфера:
Первую ошибку обычно совершают новички.
Берётся материал, из которого без расчёта делается корпус произвольного размера. Считается, что динамик всё равно будет звучать. При этом в лучшем случае звук будет очень низкого качества, в худшем – динамик просто сгорит.
Использовать чертежи для изготовления домашнего сабвуфера своими руками, из интернета, можно, но здесь есть некоторые нюансы. Если использовать готовый чертёж, то нужно точно знать какой громкоговоритель использовал автор. Бывает так, что указаны размеры конструкции и диаметр динамической головки. Делать ящик по таким рекомендациям не стоит, поскольку динамиков конкретного размера существует очень много. Основное правило при изготовлении саба своими руками для дома – низкочастотная система рассчитывается не только под диаметр, а под конкретный тип динамической головки.
Каждый громкоговоритель имеет свои электромеханические характеристики, которые должны учитываться при повторении. Выбор акустической конструкции так же зависит от типа динамика.
Некоторые модели прекрасно работают в закрытом ящике, другие, позволяют максимально реализовать свои возможности только с фазоинвертором. В чертеже домашнего сабвуфера учитывается только чистый внутренний объём, который исключает объём внутреннего пространства, занимаемый динамической головкой.
Чтобы сделать сабвуфер домой своими руками нужно выбрать конструкционный материал.Обычно для этого используется многослойная фанера или МДФ. Слои должны быть хорошо проклеены между собой. Такой продукт называется корабельная фанера. Толщина листа должна быть не менее 18 мм. Мелкодисперсная фракция (МДФ) обладает плотной структурой, не расщепляется и легко обрабатывается. Ящик для домашней НЧ системы можно сделать и из ДСП. Основной недостаток этого материала низкая влагоустойчивость. Собирать домашний сабвуфер удобнее всего на саморезах. Громкоговоритель большой мощности нужно крепить на закладных болтах с гайками, чтобы сильная вибрация не разрушила конструкцию.
После сборки системы, её внутренний объем заполняется мягким демпфирующим материалом. Для этого удобно использовать синтепон. Внешняя отделка корпуса зависит от технических возможностей. Корпус можно обработать шпоном из дорогих пород дерева или обклеить специальной тканью – карпет.
Чтобы сделать домашний сабвуфер своими руками нужно определить назначение акустической системы. Обычно конструкции используются в следующих случаях:
Акустика компьютера или ноутбука не обеспечивает нормального уровня басовых частот, что важно в игровом пространстве, поэтому геймеры часто используют дополнительную НЧ колонку. Часто бывает, что имеются домашние акустические колонки высокого класса от брендовых производителей, но басовых частот всё-таки недостаточно. В этом случае приходится приобретать НЧ систему или сделать сабвуфер для дома своими руками.
Акустическую низкочастотную систему для компьютера делают в конфигурации «замкнутый объем» Это означает применение динамической головки небольшого диаметра и ящик без фазоинвертора. Такая колонка может располагаться на столе или другом удобном месте. Размеры закрытого ящика рассчитываются по типу громкоговорителя. Обычно объем конструкции не превышает 6-10 литров. Сделать домашний сабвуфер можно из любого листового материала достаточной толщины.Можно встретить модели в корпусе из жёсткого пластика с заполнением внутреннего объёма акустически демпфером. Обычно мощность низкочастотного канала ноутбука недостаточна, поэтому можно сделать активный сабвуфер для дома своими руками. При небольшой мощности усилителя устройство обеспечивает яркие и густые басовые частоты.
На современной элементной базе активный домашний сабвуфер своими руками сделать несложно. Нужно выбирать простые схемы с минимальным количеством дискретных деталей.
Они не требуют регулировки и при правильной сборке начинают работать после подачи напряжения питания.
Схема активного сабвуфера своими руками для дома выполнена на интегральной микросхеме TDA2030А. При напряжении питания 30 вольт, на нагрузке 4 Ома, усилитель выдаёт порядка 20 ватт выходной мощности. Для устройства не требуется двухполярный источник питания, что облегчает повторение схемы. Конденсаторы С4 и С7 должны быть плёночными. Микросхема должна быть установлена на радиатор площадью 150-180 см2. Параметры конструкции предназначены для подачи сигнала с линейного выхода ноутбука или компьютера.
Этот саб теперь играет громко и тихо! Я так впечатлен! ...Думаю, что закажу еще два таких…всего 4! Martycool007 (участник аудиофорума, для которого был разработан самый первый MartySub и в честь которого он был назван)
Я только что закончил установку драйвера и, конечно же, я должен был его быстро прослушать. Один момент: это чертовски страшно!!
Atabea (участник аудиофорума и создатель оригинального MartySub)
Теперь, когда мой MartySub сломался в течение нескольких дней, я могу оставить свой отзыв. Начнем с ВАУ! …бас невероятный. Стук в груди, взъерошивание брюк, вибрация дивана. Измерил пару сцен и получил 115 дБ. Это сокрушает его и так легко.
Донни (участник аудиофорума и создатель оригинального MartySub)
Да, я обожаю иметь мощный сабвуфер в моей системе!
Майк Х. (участник аудиофорума и создатель оригинального MartySub)
Я тряс всякими вещами в моем театре/офисе/кладовой.
…два MartySub в моей комнате невероятно разрушительны…
WR (участник аудиофорума и создатель оригинального MartySub)
Если честно… Наверное, я не был готов к жестокой мощи этой подлодки. Не хочу показаться новичком, но рождественская история Иисуса! Когда Халк прыгает от здания к зданию в «Мстителях», и ты чувствуешь воздействие его ударов, и когда он кричит, и твоя одежда начинает вибрировать… как будто он кричит тебе в лицо, лол. Не могу стереть ухмылку с лица! …короче говоря, чертовски неправдоподобно!
Sooly1 (участник аудиофорума и создатель оригинального MartySub)
Всем известно, что мощные басы составляют основу великолепного звука — как для фильмов, музыки, так и для игр.
И любой, кто когда-либо ходил по магазинам, знает, что действительно высококачественные сабвуферы стоят бешеных денег.
Реагируя на высокие цены на коммерческие сабвуферы, некоторые люди прибегают к созданию собственных сабвуферов с нуля. Эти самодельные (сделай сам) люди не только экономят кучу денег, но и (во многих случаях) значительно превосходят сабвуферы, купленные в магазине.
Проблема с самодельными сабвуферами всегда заключалась в том, что вам нужно было знать, как спроектировать сабвуфер, а затем вам нужен был целый гараж, полный инструментов (циркулярная пила, фрезер, приспособление для резки кругов и т. д.) . Даже тогда, после того как все опилки были сделаны, разрезы могут быть не идеальными, поэтому конечный продукт может выглядеть как самодельный.
MartySubs от GSG меняет все это, сочетая рентабельность DIY с высоким качеством резки, достижимым только на промышленных станках с ЧПУ, что делает результаты коммерческого качества достижимыми для людей с бюджетом DIY.
Большинство людей знают, сколько денег можно сэкономить, покупая и собирая готовую к сборке мебель для дома и офиса (мы не будем упоминать название шведской компании с большим Сине-желтый знак, популяризировавший эту модель).
На протяжении десятилетий мастера собирают книжные полки, письменные столы, картотечные шкафы, журнальные столики и подставки под телевизоры в плоском виде. Мы просто переносим эту модель на сабвуферы. В некотором смысле в этом нет ничего нового; это проверенная модель. С другой стороны, для потенциального покупателя сабвуфера это не что иное, как РЕВОЛЮЦИЯ.
Мы потратили буквально сотни часов на проектирование MartySub от GSG, чтобы УДАЛИТЬ ВСЕ СЛОЖНОСТИ из процесса сборки. Если вы можете следовать простым инструкциям типа «Панель A переходит в панель B», вы можете собрать MartySub. Это так просто.
БЕЗ СЛОЖНЫХ ИНСТРУМЕНТОВ!
БЕЗ ОПЫТА …БЕЗ ПРОБЛЕМ!
Плоские пакеты MartySub от GSG включают в себя все панели (включая внутренние распорки), необходимые для сборки вашего шкафа.
Все, что вам нужно сделать, это склеить его вместе в соответствии с простыми инструкциями.
В панелях есть вырезы для драйвера и контактной крышки (на задней панели вырез подходит как для стандартных разъемов типа «банан», так и для профессионального разъема Speakon).
Мы широко использовали пазы (направляющие каналы) и другие методы обработки с ЧПУ, чтобы внутренности вашего шкафа были прочными, как скала.
Дополнительным преимуществом такого дизайна является то, что он поможет сохранить корпус красивым и «квадратным» во время сборки. Это помогает не только обеспечить оптимальную производительность, но и профессиональный вид.
Для сборки сабвуфера вам потребуются драйвер, усилитель и некоторые другие элементы отделки. Чтобы сделать это как можно проще для начинающих строителей, мы составили исчерпывающий контрольный список покупок со ссылками на все, что вам нужно.
Когда дело доходит до создания баса, существует относительно простой инженерный принцип, который большинство маркетологов попытается обсудить.
По сути, это выглядит так: «У вас может быть небольшой корпус, высокая производительность или низкая цена; но ты не можешь иметь все три».
Мы выбрали «высокую производительность» и «низкую цену» в качестве принципов разработки плоских упаковок MartySub от GSG. Необходимый результат состоит в том, что корпуса должны быть большими. Мы не извиняемся за размер корпусов, потому что то, что они приносят с их размером, буквально зашкаливает.
В большинстве типичных домов пара сабвуферов MartySub (черная линия на графике) обеспечивает выходной сигнал полного референсного уровня*, поэтому мы рекомендуем это для большинства людей. С другой стороны, если вы используете обычный купленный в магазине сабвуфер — скажем, популярную 12-дюймовую модель с 250-ваттным усилителем (красная линия) — или если у вас небольшая комната, взрывной бас всего от одного MartySub ( синяя линия) может быть все, что вам нужно.
* Референтный уровень составляет 125 дБ в соответствии со спецификациями Dolby Atmos (115 дБ для канала низкочастотных эффектов (LFE) и еще 10 дБ для баса, направляемого на сабвуферы от экрана и каналов объемного звучания).
…закончил сабвуферы. Подключил все! Бас стал намного плотнее, чем был раньше. Я заглянул в «Грань завтрашнего дня», и вступление сбило нас с женой с мест! Глубина летающих коптеров была нереальной. Вы чувствовали, как лезвия вертолета ударяют вас в грудь.
Моя жена интересовалась, какого черта я собираю пару сабвуферов. Теперь она понимает… LOL Мы оба очень счастливы!
viper72 (участник аудио форума)
Сделай сам — это круто для тех, кто думает о коробке Marty или нестандартной коробке, когда все готово, и вы включаете ее… например, поднимаете вверх, чувствуете и слышите, это потрясающе. Я построил 4 сабвуфера, и вчера собралось около 15 парней, чтобы послушать их. Мы воспроизвели его до +12 на AVR с ограничителями, установленными на 1200 Вт на 18 дюймов, с двумя iNuke 6000DSP, и в комнате было безумно громко!!! Сиденья сотрясали стены, это было круто.
Когда ваши друзья говорят о боже, это безумно громко, вся ваша тяжелая работа того стоила!! Постройте Марти, это стоит услышать, когда это будет сделано !!!
eng-99 (участник аудио форума)
Наконец-то я смог доделать свои 2 кубика Марти во время каникул.
Всем, кто ищет качественные сабвуферы без больших затрат, я настоятельно рекомендую заняться своими руками. Опять же, я не удобный человек в любом случае. Но я много думал и исследовал это, прежде чем действовать. Я рекомендую DIY всем, кого я знаю.
rupedogg24 (участник аудио форума)
У меня в Mini-Marty есть UM18 (у меня их два)… они сильно бьют.
mlah484 (участник аудио форума)
Только что протестировал и могу сказать только одно: вау! Я подошел к шкафу и почувствовал, как он дышит.
Я думаю, все, что мне нужно в этом пространстве, это два из них, что должно быть выполнимо. Даже с одним я чувствовал бас, и он был на другом конце комнаты.
Большой реквизит для MartySub!
blastermaster (участник аудио форума)
Наконец-то я собрал два своих Full-Marty. Мое состояние «пришел из» — это сабвуфер, который был частью приличной установки HTIB [известного бренда] … но, ВАУ, я поражен тем, как они звучат / ощущаются.
kmhvball (участник аудио форума)
Просто хотел объявить себя новым членом клуба Марти. В воскресенье я закончил свой Marty-Cube и в тот вечер посмотрел «Мстителей: Эра Альтрона».
mathbern (участник аудиофорума)
Несколько недель назад я закончил Full-Marty. Давай… прыгай… БАС ОТЛИЧНЫЙ. 🙂
mfagains (участник аудио форума)
Этим летом я собрал два Mini-Marty с Ultimax UM-18 и iNuke6000DSP, и я очень доволен сабвуферами; Я новичок в этом и экспериментирую.
ультрабубу
Плоские пакеты MartySub от GSG изготавливаются из необработанной древесноволокнистой плиты средней плотности (МДФ). В отличие от ДСП, МДФ — это высококачественный материал, используемый в некоторых из самых дорогих доступных систем сабвуфера.
Поскольку панели не имеют отделки, это означает, что ВЫ можете выбрать, как вы хотите закончить свой шкаф. Предпочитаете ли вы внешний вид плоской черной краски или предпочитаете более прочный вид Duratex, выбор за вами.
Посмотрите, что строитель MartySub Classic Мэтт Б. сделал со своими Full Martys. Абсолютно великолепна. Просто нет предела вашему творчеству!
Если вам нужны мощнейшие басы, ВАМ НУЖНО ПЕРЕМЕЩАТЬ ВОЗДУХ. MartySubs от GSG достигают этого двумя способами. Во-первых, в передней части кабины имеется огромный порт, который сам по себе увеличивает мощность более чем в три раза по сравнению с герметичным сабвуфером со сравнимым оснащением в нижней части частотного диапазона.
Во-вторых, мы спроектировали корпус вокруг МЯСНЫХ 18-ДЮЙМОВЫХ СУПЕРНЧ-динамиков.
Почему 18-дюймовые драйверы? Вы, вероятно, можете догадаться об ответе… конечно, за деньги! На нынешнем рынке сабвуферов лучшим вариантом для перемещения максимального количества воздуха является использование 18-дюймовых динамиков. Драйверы размером более 18 дюймов не продаются в достаточном количестве, чтобы обеспечить низкую цену, которую вы получаете при массовом производстве. Драйверы размером менее 18 дюймов просто не пропускают достаточно воздуха. Так что на данный момент 18-дюймовый динамик — это лучшая точка на кривой соотношения цены и качества для драйверов сабвуфера.
Если времена изменятся, мы тоже. Но по целому ряду причин мы ожидаем, что 18-дюймовые динамики еще очень долго будут оставаться лучшим вариантом.
В отличие от большинства сабвуферов, купленных в магазине, производители MartySub Flat Pack от GSG могут свободно выбирать, какой усилитель питает их сабвуферы.
Почему мы делаем это таким образом? Опять же, удар за доллар. Проще говоря, когда вы хотите приобрести усилитель с РЕАЛЬНОЙ мощностью 1000 ватт (или более), большинство пластинчатых усилителей (таких, которые вы найдете на задней панели типичного купленного в магазине сабвуфера) просто не смогут обеспечить такой мощности, которая требуется для баса эталонного уровня, иначе они будут ОЧЕНЬ дорогими.
Но это еще не все… усилители, которые мы рекомендуем, оснащены комплексной цифровой обработкой сигналов (DSP). DSP позволяет настроить сабвуфер так, как вам нравится… больше низких частот, больше средних частот, что угодно. DSP также можно использовать для коррекции «режимов» комнаты, которые могут сделать звучание сабвуфера гулким. В результате ПЛАТНЫЙ, ЧИСТЫЙ, МОЩНЫЙ БАС.
Основываясь на значительном полевом опыте, GSG рекомендует Behringer NX3000D для питания одного сабвуфера MartySub (всех размеров) и NX6000D для двух сабвуферов MartySub (всех размеров). Более подробное обсуждение рекомендаций по усилителям GSG можно найти на странице «Контрольный список покупок».
Просто хотел обновить статус моих сабвуферов (Mini-Marties с UM18)… Эти звери страшны! Вчера вечером я сыграл вступительную сцену из фильма «Грань будущего» с громкостью около -24 и черт возьми… Мои окна вибрировали так громко и яростно, что я думал, что они вот-вот разобьются! Моя жена была в нашей ванной, и даже гремела подсветка туалетного столика! Я боюсь играть эту сцену по ссылке! Спасибо Кевину, Джону и команде GSG за такой замечательный продукт и за то, что теперь киновечеринки становятся чертовски крутыми!
Дэвид Дж. (Клиент GSG)
Я в восторге!
Дэнни (участник аудиофорума)
Прошло почти три месяца с тех пор, как в моем кинотеатре были установлены два кубика Марти, и я до сих пор в полном восторге от них. Я получаю «святой $#!% это безумие!!!!!» ответ от всех, у меня есть для демо перед фильмом.
Мне очень нравится мой Ultimax в Mini-Marty.
Донни (создатель нескольких MartySub)
Только что закончил установку двух Мини-Марти для моих приятелей. Я рекламировал их своим приятелям, когда мы их строили, поэтому я немного нервничал, что они могут не оправдать их ожиданий. Было ощущение, что сцена Pulse расширяется и соприкасается со стенами дома, что соответствует движению вуфера. Это было безумие, никогда не испытывал ничего подобного. Просмотрел еще пару сцен на демо-диске, и мы просто сидели и смеялись. Эти два сабвуфера в комнате размером 24 на 15 футов были намного больше, чем то, что нужно обычным людям.
vettett15 (участник аудиофорума)
Низкие частоты, конечно, находятся в совершенно другой лиге, чем мой старый [коммерческий 12-дюймовый сабвуфер].
Anodynic (участник аудио форума)
Я очень доволен результатом. Бас намного глубже и плотнее, чем у моего 8-летнего [коммерческого саба]. Хотел бы я знать о DIY много лет назад.
Plagen (участник аудиофорума)
Закончил свой второй Кубик Марти… этим утром. Подключил все; все, что я могу честно сказать, один звучал очень хорошо, но нет никакого сравнения с двумя. УХ ТЫ!!
nwf477 (участник аудиофорума)
Мои четыре Full-Marty работают уже пару недель, и они действительно хороши.
mal01 (участник аудио форума)
Итак, сегодня вечером я посмотрел Сан-Андреас. Все, что я могу сказать, это то, что количество баса, которое выдает Full-Marty, просто пугает. Я уверен, что все это хорошо, но я никогда не видел ничего подобного раньше. Когда я подошел к нему во время сцены с плотиной Гувера, эта штука просто сходила с ума, и я действительно немного беспокоился за нее и/или за свой дом. В то же время это меня так взволновало, что я не могу дождаться, чтобы построить еще одну субмарину!
blastermaster (участник аудио форума)
Если вы хотите получить максимальную отдачу от вложенных средств и не возражаете против сборки и покраски корпуса, тогда MartySubs от GSG АБСОЛЮТНО для вас.
За прошедшие годы мы помогли сотням людей с их проектами по созданию сабвуферов и определили три области, представляющие наибольшую сложность для новичков, занимающихся своими руками:
1. Проектирование шкафа (размер и длина портов, стратегия крепления, выбор фурнитуры, включая монтажные болты, вставки и т. д.)
2. Резка панелей с лазерной точностью (включая вырез для драйвера)
3. Сборка шкафов без зажимов или специальных инструментов и с правильным выравниванием кромок
MartySubs от GSG(TM) решают все три проблемы, тем самым делая сверхвысокую ценность сабвуферов, сделанных своими руками, доступными для всех.
Если вам когда-либо приходилось собирать стол или мебель из коробки, вы более чем квалифицированы для сборки MartySub.
rpate88 (участник аудио форума)
МЫ ЗАБОТИМСЯ О ВАШЕМ УСПЕХЕ.
Поскольку MartySubs от GSG разрабатывались, было рассмотрено более двухсот итераций корпуса. Мы долго и усердно работали, чтобы дизайн был идеальным и в то же время простым в сборке. Это была утомительная задача, но мы вложили время и усилия, потому что хотим, чтобы каждый строитель MartySub имел успешный результат.
Совершая покупку в GSG Audio Design, вы присоединяетесь к группе людей, увлеченных звуком и помогающих другим. Мы хотим, чтобы у вас был большой опыт работы с вашей сборкой, и мы готовы помочь в случае необходимости.
Если у вас есть какие-либо вопросы о MartySubs от GSG до, во время или после сборки, ПОЖАЛУЙСТА, НЕ СТЕСНЯЙТЕСЬ СПРОСИТЬ!
При весе 100–200 фунтов на шкаф в зависимости от модели (в среднем примерно 600 фунтов на поддон из 4 упаковок) MartySub не являются легкими (это предусмотрено конструкцией). Это делает их очень дорогими для доставки, особенно по всей стране.
Чтобы решить проблему высокой стоимости доставки MartySubs, мы сотрудничаем с несколькими транспортными компаниями, чтобы предложить вам самую низкую стоимость доставки грузов.
Если вы находитесь рядом с нашим заводом и хотите забрать свои кабины (и вообще избежать расходов на доставку), это также можно организовать.
Тел.: 657-549-2410
Почтовый адрес:
1442 E Lincoln Ave, Suite 176
Orange, CA 92865-1934
Адрес магазина:
59Бульвар Файрстоун, 03.
South Gate, CA
Для обеспечения наиболее удобного и безопасного процесса онлайн-заказа мы принимаем различные варианты оплаты.
Для клиентов с учетной записью Amazon заказ не может быть проще. Просто нажмите «Оплатить с помощью Amazon», и ваш заказ будет обработан с использованием информации, которую вы сохранили на Amazon — нет необходимости повторно вводить информацию об оплате или доставке.
Для клиентов, которые либо не имеют учетной записи Amazon, либо предпочитают платить другим способом, мы также принимаем основные кредитные карты через Shopify Payments.
млрд заказов клиентов в прошлом году. С Shopify Payments вы можете быть уверены, что информация о ваших платежах будет обработана с максимальной осторожностью.
Всем, кто построил MartySub, и особенно тем, кто помог кому-то сделать то же самое… спасибо, ребята.
И всем, кому я помогал в течение многих лет в AVS и других местах в ваших проектах, спасибо за то, что позволили мне быть частью вашего аудиопутешествия. Надеюсь, с нашим новым производственным помещением, нашей командой людей и моими деловыми партнерами Кевином (также известным как kevings) и Биллом (также известным как grifftek) мы сможем сделать MartySub и все виды других подводных лодок доступными для людей, как никогда раньше.
— Джон (он же LTD02)
Хотите узнать, как сделать усилитель сабвуфера в домашних условиях?
Эта статья идеально подходит для вас! Мы расскажем обо всем, от того, что требуется для завершения проекта, как все это работает вместе и почему вы можете выбрать этот вариант.
Мы поможем вам решить, подходит ли конструкция усилителя для ваших нужд.
Усилитель сабвуфера (или «дополнительный усилитель») представляет собой исключительный тип аудиокомпонента.
Он принимает низкочастотные сигналы, создаваемые источником звука, и усиливает их до уровней мощности, которые могут управлять низкочастотным динамиком.
Если вы решите сделать свой собственный, это будет возможно, потому что мы предоставим вам всю необходимую информацию!
Для создания усилителя сабвуфера вам потребуются следующие компоненты: level output
Усилитель мощности часто называют «мозгом» этого процесса, поскольку для правильной работы ему требуются определенные входные сигналы.
Этот компонент преобразует сигналы низкого уровня в сигналы высокой мощности (которые затем могут управлять сабвуфером).
Этот провод передает аудиосигнал, преобразованный предусилителем и усилителем мощности, на отдельный динамик.
Конец этого кабеля обычно подключается прямо к сабвуферу.
Это динамик, который подключается к концу вашего провода после того, как он был преобразован в сигнал высокой мощности!
Вы можете выбрать любой тип или размер, но мы рекомендуем использовать для этого приложения что-то с импедансом от четырех до восьми Ом.
Если вам нужна дополнительная информация о выборе динамиков для сабвуфера, ознакомьтесь с нашей статьей на эту тему.
Этот компонент принимает входные сигналы от аудиоисточника (например, MP-плеера или домашней стереосистемы) и выводит их на низких уровнях на усилители мощности, которые способны преобразовывать эти сигналы в сигналы высокой мощности для ваш динамик(и). Некоторые предусилители поставляются со встроенным усилителем мощности!
Это источник звука, который вы будете использовать для воспроизведения музыки.
В большинстве случаев домашняя стереосистема будет работать идеально, потому что она предназначена для этой цели.
Единственным требованием здесь является то, чтобы ваш MP-плеер/домашняя стереосистема имел выходы предусилителя, способные выводить сигналы линейного уровня.
Читайте также: Стереосистемы могут сбивать с толку, но вам нужно всего несколько ключевых компонентов
Это тип сигнала, который выводится предусилителем, как упоминалось выше.
Эти сигналы обычно слабее по сравнению с сигналами других типов и должны быть усилены усилителями мощности, чтобы динамики могли воспроизводить музыку! Когда вы идете в аудиомагазин в поисках усилителя для сабвуфера, это должно быть то, что вы ожидаете увидеть на коробке.
Это еще один тип сигнала, который выводится с вашего предварительного усилителя, но он должен быть усилен усилителем мощности, чтобы колонки могли воспроизводить музыку!
Когда вы посетите магазин аудиотехники и спросите об усилителях для сабвуфера, это, вероятно, будет одной из первых вещей, которые вам скажут.
Для завершения этого проекта вам потребуется ряд электронных компонентов. Среди них микросхемы операционных усилителей, транзисторы, резисторы, диоды, разъемы RCA, предохранители и т. д.
Если вы никогда раньше не собирали усилитель, подумайте о покупке полного комплекта усилителя для самостоятельной сборки.
Если вам нужна гибкость в спецификации, вы можете утилизировать различные детали по отдельности.
Все зависит от вас… если вы никогда раньше не собирали усилитель, подумайте о приобретении полного комплекта для сборки.
Когда дело доходит до ваших спецификаций, вы можете подумать о покупке каждой детали по отдельности.
Обычно на плате имеется несколько компонентов, включая резисторы, транзисторы, предохранители, микросхемы, диоды, тепловые радиаторы и аудиоразъем.
Как показано на схеме, правильно установите каждый из этих компонентов на печатную плату.
Важно протолкнуть каждый компонент до упора, чтобы он появился на другом конце.
Когда все компоненты будут полностью установлены в соответствии со схемой подключения, переверните плату, обрежьте лишний провод, а затем припаяйте разъемы к металлической полосе платы. Печатные платы должны быть припаяны к корпусу платы.
После этого вам нужно добавить компоненты, установленные на шасси, на печатную плату; к ним относятся блок питания IEC, силовой трансформатор и потенциометр.
Используйте большие квадратные предварительно просверленные отверстия на корпусе печатной платы, чтобы вставить силовой трансформатор прямо в него.
Убедитесь, что выступы для пайки расположены ровно.
Затем припаяйте первичную обмотку к соответствующей точке (как показано на схеме) на печатной плате.
Соедините положительные и отрицательные отверстия блока питания с красным и черным проводами соответственно.
Поместите потенциометры в предварительно просверленные отверстия на передней части шасси.
Вам понадобится два отрезка провода для каждого потенциометра: один для питания и один для заземления. Концы каждого провода должны быть обрезаны до 1/2 дюйма.
Подсоедините один конец провода питания к выходной клемме потенциометра.
Провод заземления должен быть припаян к соответствующему отверстию на плате.
После установки потенциометров можно установить циферблаты и выровнять их (циферблаты) так, чтобы ноль оставался на одной линии с отступом на потенциометре.
После того, как компоненты подключены к печатной плате, вам необходимо подключить источник питания.
Этого можно добиться, подключив адаптер переменного тока (AC) к сети, а затем через кабель с разъемом Schuko к шасси вашей печатной платы.
Если после подключения адаптера переменного тока все пойдет хорошо, вы услышите небольшой щелчок от кнопочного переключателя.
Если нет, проверьте правильность установки и пайки всех компонентов на печатной плате.
Как только вы нажмете переключатель, вы должны услышать небольшой щелчок, а затем из ваших динамиков (если они подключены) заиграет музыка.
Если музыка не воспроизводится, проверьте, правильно ли вы припаяли блок питания к плате.
Убедившись, что все работает как надо, установите последние компоненты на шасси.
Кроме того, чтобы установить потенциометры на шасси, вы также можете установить их спереди для легкой регулировки громкости.
Для преобразования сигнала от предварительного усилителя в усиленный выходной сигнал следует использовать усилитель мощности.
Усилитель — это устройство, которое получает питание от батареи или настенной розетки и усиливает его, чтобы сделать звук громче. Усилитель имеет разъемы для входа, разъем для подключения шнура питания и динамики.
..Думаю, что закажу еще два таких…всего 4! Martycool007 (участник аудиофорума, для которого был разработан самый первый MartySub и в честь которого он был назван)
Теперь я знаю, почему необходима обширная распорка. Серьезно, это зверь.
Я уже видел фильм дважды, поэтому я смотрел, как мои 3 детей и 3 иностранных студента, которых мы принимаем, смотрят фильм. Было интересно наблюдать, как много мощности (в плане рассказывания историй, а не SPL) сабвуфер добавлял к впечатлениям от просмотра фильма. Дети то смеялись, то кричали, то кричали. Во время одной из сцен один из детей от неожиданности отпрыгнул назад, чего я никогда раньше не видел. Было здорово видеть все волнение в гостиной.
Эти дополнительные 4-6 дБ от 18 до 25 Гц очень важны. Если у вас есть комната, это того стоит.
Хотя [MartySub] может играть громко, это гораздо более приятная форма громкости, чем использование меньшего оборудования до предела. Громкостью легко увлечься…
