Дополнительный обогрев помещения делает дом более уютным, безопасным для маленьких детей. Но самостоятельное сооружение такой конструкции требует соблюдения правил укладки, точного расчета количества нагревательных элементов. Перед тем как сделать теплый пол, необходимо разобраться в его типах и особенностях обустройства. Неправильно подсоединенная конструкция может снизить эффективность работы системы или вовсе сделать ее бесполезной.
Он является обособленной системой отопления, который скрывается под напольным покрытием. Может подсоединяться к центральной системе отопления дома (водяной обогрев) или быть индивидуальным (электрический обогрев). Положить теплый пол можно в ванной, детской комнате, а также спальне. При надобности монтаж можно произвести по всей площади дома или квартиры.
Существует несколько видов теплых полов: электрические и водяные. Во втором случае для создания системы используются трубы. Для обустройства электрических применяется специальный кабель или инфракрасная пленка.
Чтобы правильно установить теплый пол своими руками, необходимо рассмотреть некоторые особенности монтажа, общие для всех типов конструкций:
Теперь вы узнаете, как установить теплый пол в каждом отдельном случае.
Перед тем как положить кабель или инфракрасную пленку, необходимо подготовить помещение. Из него выносится вся мебель, снимается старое напольное покрытие. Поверхность чернового пола тщательно выравнивается цементной стяжкой. Если пол бетонный и на нем имеются трещины, то их следует устранить ремонтным раствором.
Далее вся работа состоит из таких этапов:

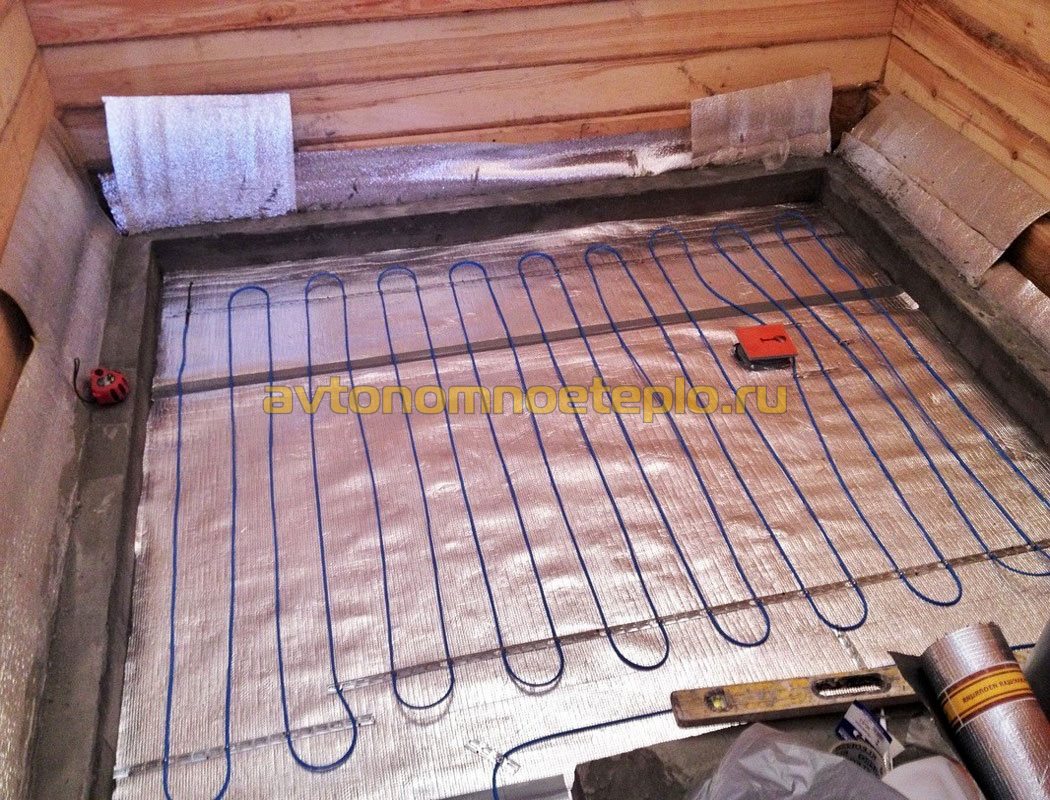

Он должен быть монтирован так, чтобы к нему был доступ. Благодаря этому устройству вы сможете самостоятельно регулировать температурный режим конструкции;В некоторых случаях, когда конструкция будет обогревать всю площадь помещения, требуется прокладка отдельной проводки.
Технология укладки предусматривает его установку так, чтобы в случае поломки к нему можно было быстро добраться без разрушения бетонного основания. Термодатчик лучше поместить в специальную трубку, которая заливается цементным раствором вместе с тепловой конструкцией;Учтите, что проверка осуществляется не только путем включения конструкции в сеть. Необходимо также несколько раз поменять сопротивление в сети.
Если сооружение работает правильно и греет хорошо, то можно заливать кабель тонкой цементной стяжкой (4 см). Следите за равномерностью заливки раствора. Финишное напольное покрытие на такой пол с подогревом можно укладывать уже через 3-4 дня. Но включать систему следует не ранее, чем через месяц. Бетонная стяжка должна хорошо высохнуть.
youtube.com/embed/v0vbA44F-Tc» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Как видите, своими руками класть греющий кабель несложно. Если будет соблюдена инструкция и все будет смонтировано правильно, то система станет эффективной и безопасной.

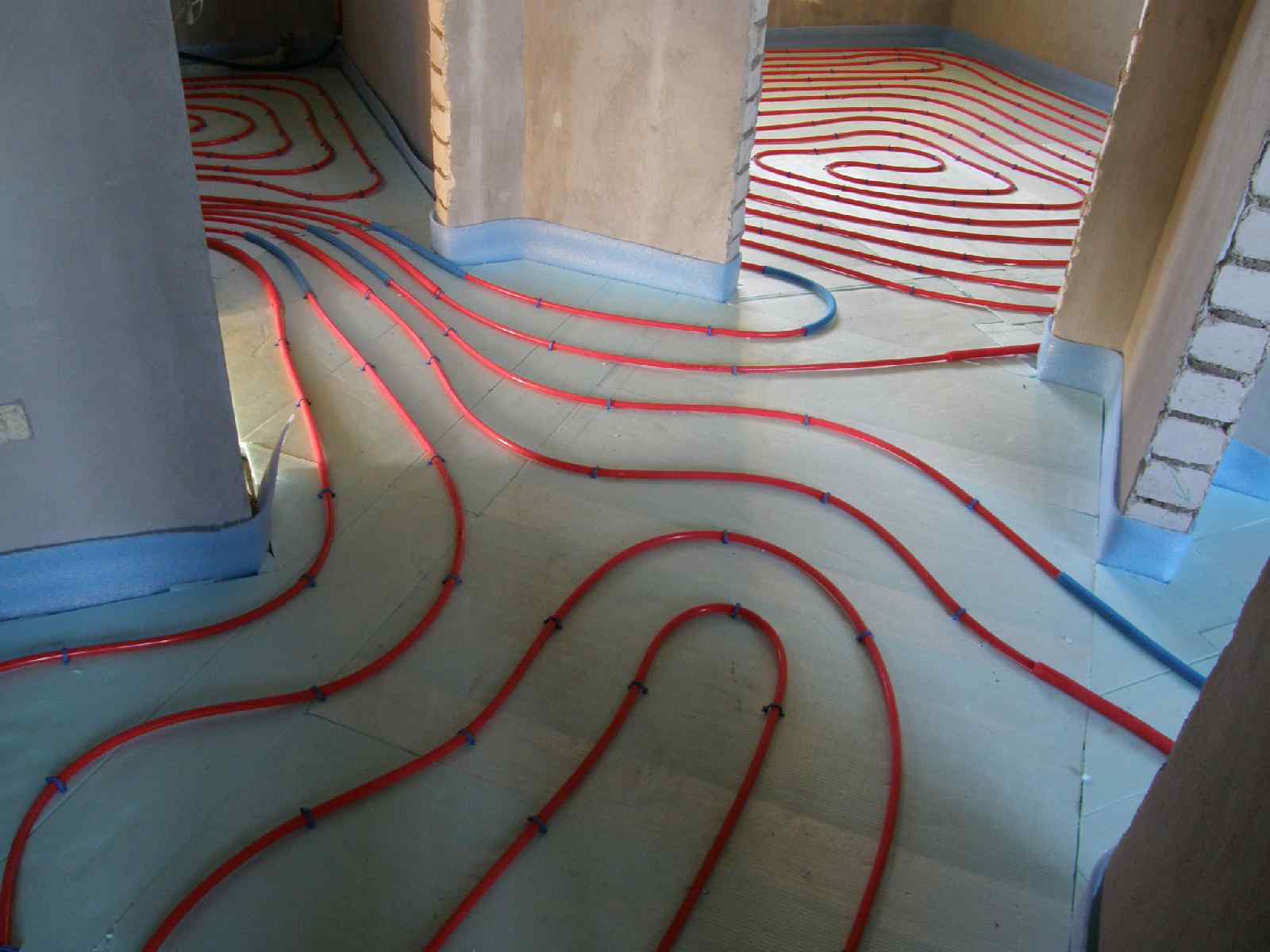

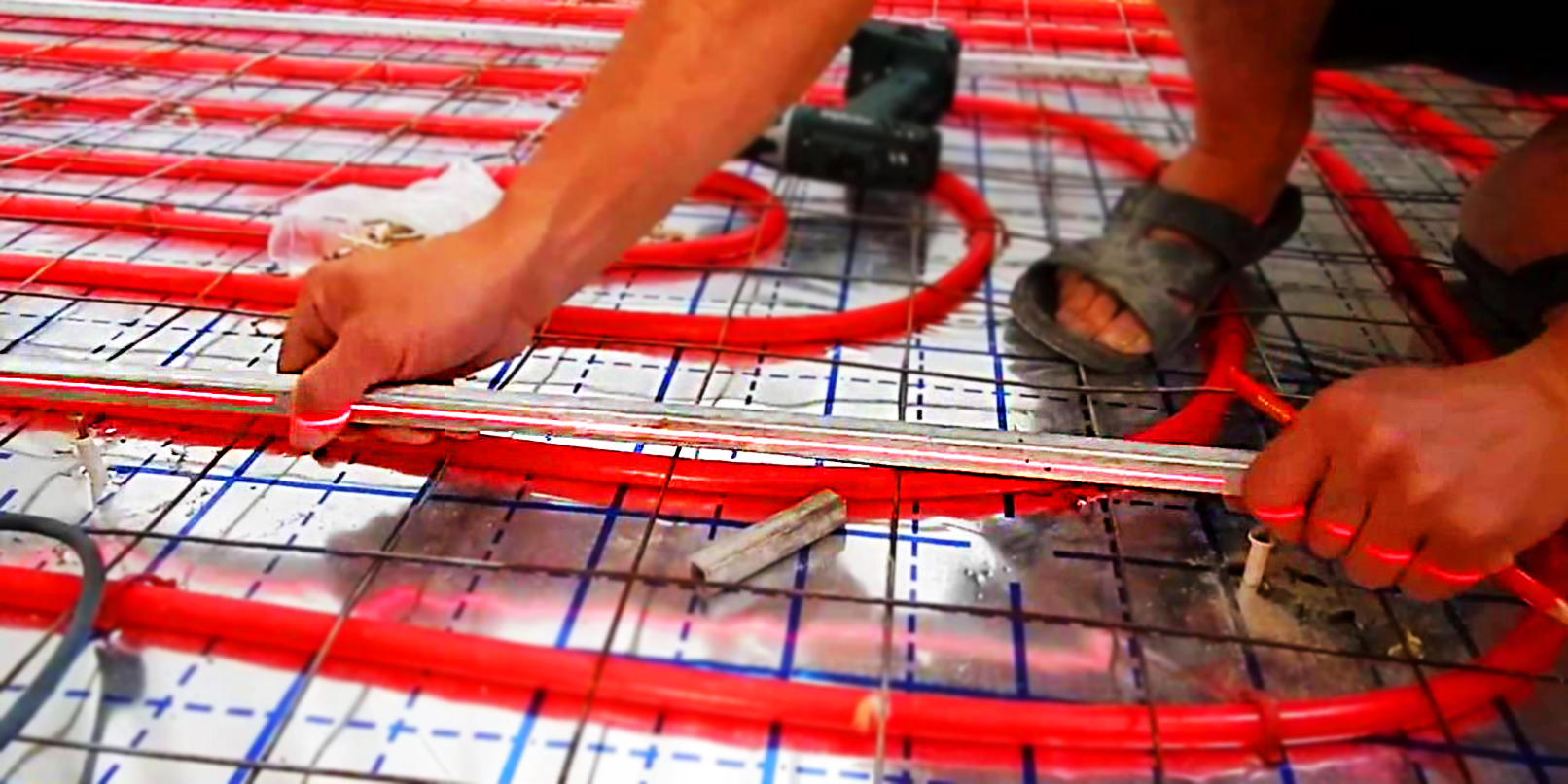

Пол с подогревом помогает сделать дом более уютным. Водяной теплый пол является более экономичным решением, чем электрический. Дело в том, что его можно подсоединить к системе отопления дома. Технология укладки водяной конструкции практически идентична предыдущей. Всю работу можно сделать своими руками, хотя лучше иметь помощника.

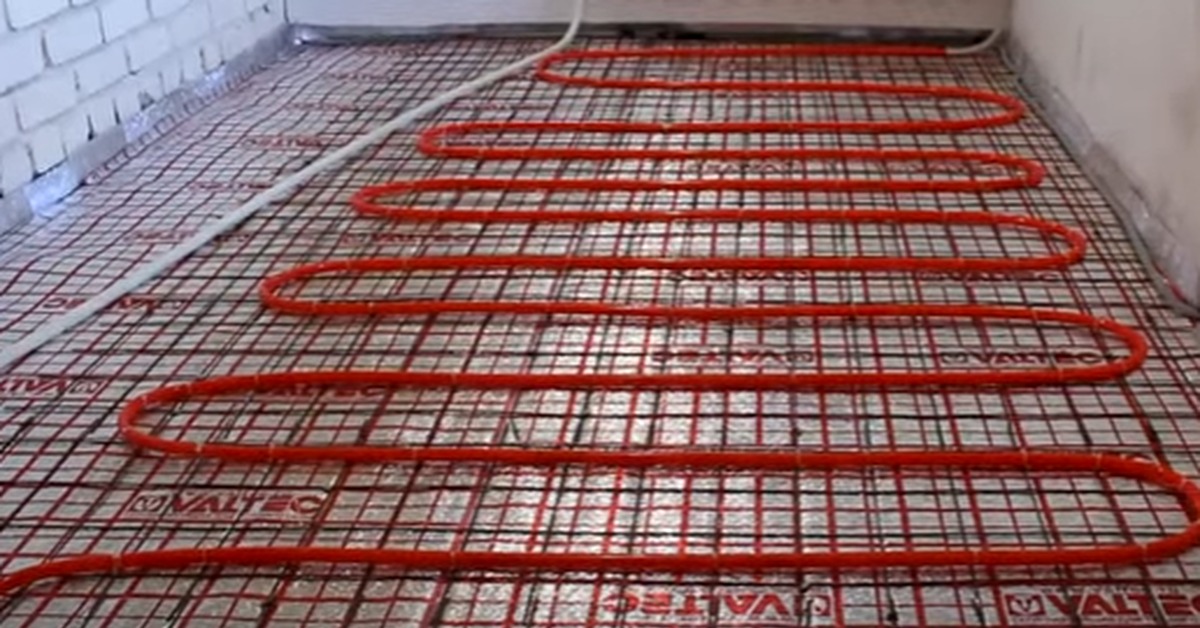

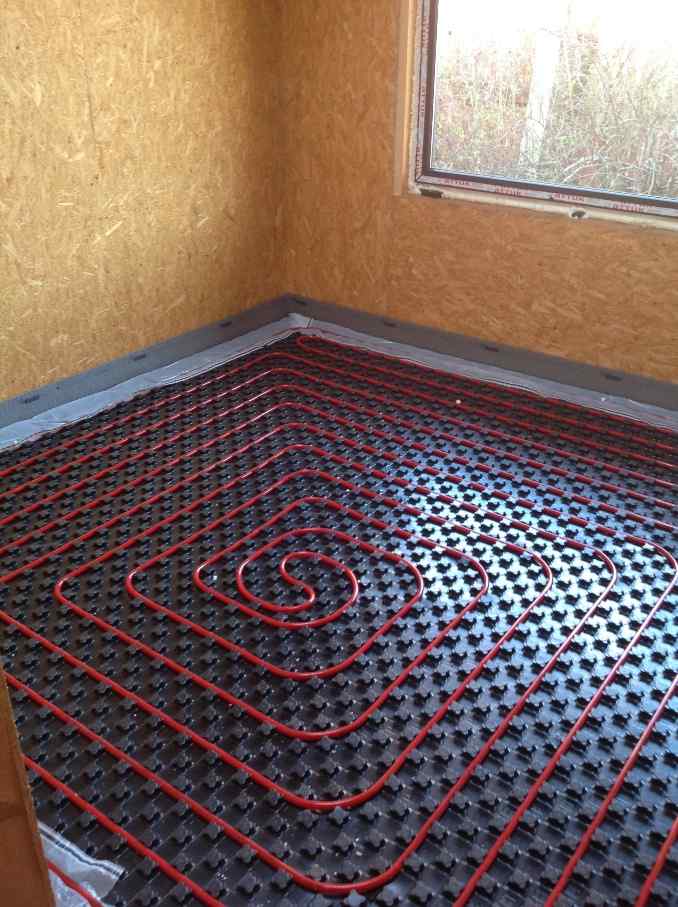

Настильная система водяного обогрева (посередине) позволяет укладывать теплый пол в помещениях с ограничениями по нагрузке на перекрытия, и небольшой высотой потолков. Кроме того, она позволяет экономить средства, исключая заливку и армирование стяжкиЕстественно, лучше определиться с тем, какой тип системы будете монтировать именно вы.
Она бывает бетонной и настильной. Второй тип распространен больше. Он позволяет избежать этапа заливки бетонной стяжки. Вес настильной системы колеблется в пределах 35-50 кг, поэтому использовать ее можно в домах с неукрепленным основанием. Процесс укладки бетонного типа конструкции может занять несколько дней. Технология предусматривает соблюдение таких особенностей монтажа:

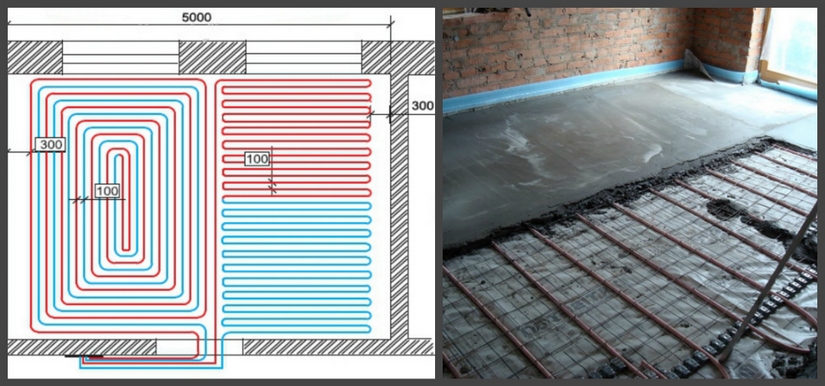

На 1 м2 площади можно использовать около 7 погонных метров трубы. Если шаг между петлями больше, то можно обойтись и меньшим количеством материала.

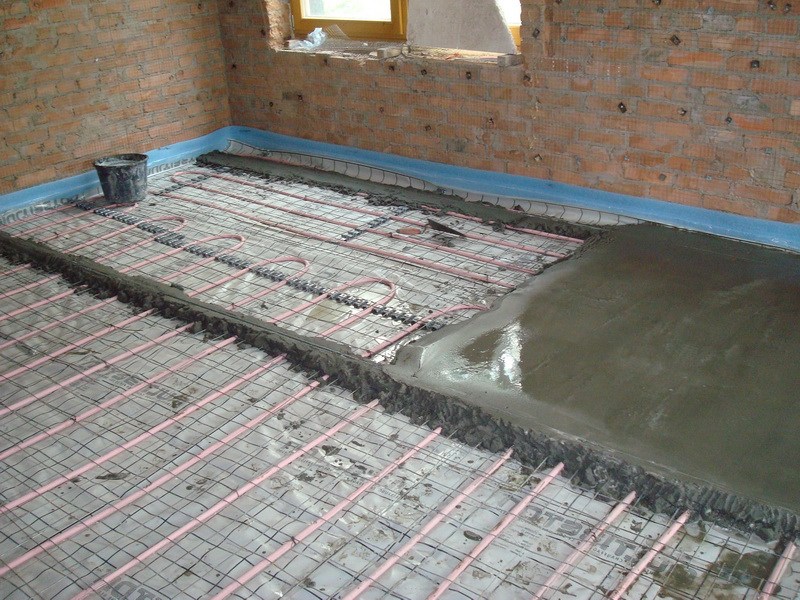

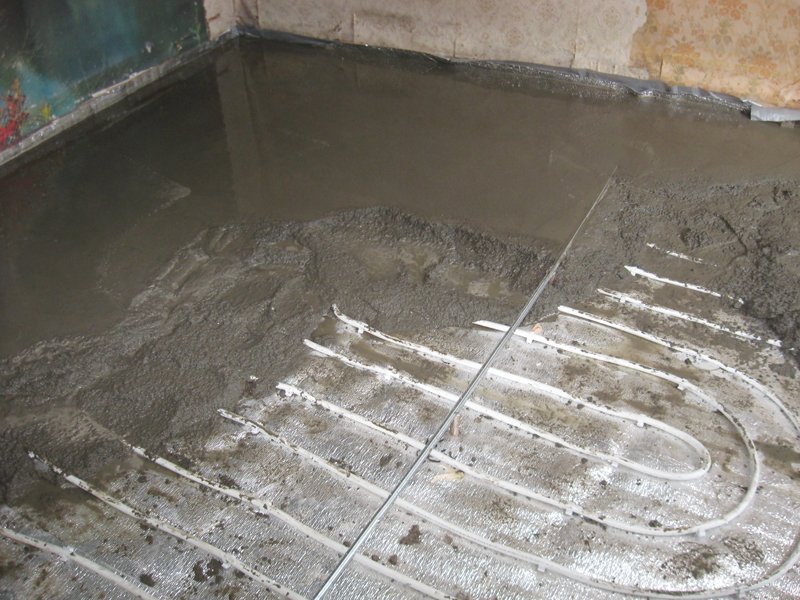

Заливка цементной стяжки своими руками должна производиться только при включенной системе. В трубах необходимо создать давление. В противном случае бетонная стяжка потрескается.
Если укладка водяного пола осуществляется в многоквартирном доме с учетом его подключения к общей отопительной системе, то без разрешения соответствующих организаций и ЖКХ не обойтись.
Посмотрите серию из трех видео, в которых подробно освещены все этапы монтажа водяного теплого пола:
Такая конструкция может быть смонтирована своими руками. Она позволяет существенно сэкономить средства, так как работа центрального отопления и пола с подогревом балансирует атмосферу в помещении. Этот вариант считается самым лучшим.
Такой вариант комбинированного водяного отопления отлично подойдет для использования в частном домеЕсли у вас централизованное водяное отопление, то для сооружения пола с подогревом вы можете применить инфракрасную пленку, которую можно быстро стелить или демонтировать, а также переносить в другие помещения.
При этом организация бетонной стяжки не требуется. Данный вариант будет оптимальным для жильцов многоквартирных домов.
Как видите, сделать теплый пол самостоятельно вполне возможно. Главное, соблюдать технологию монтажа. Если у вас нет навыков проведения таких работ, то лучше проконсультироваться со специалистом или доверить всю работу ему.
Допущенные в процессе укладки ошибки могу стоить очень дорого: от поражения током в случае использования электрической конструкции, до затопления дома, если использовалась водяная система обогрева. Теперь вы знаете, как стелить теплый пол. Оставьте свое мнение о статье в комментариях или поделитесь своим опытом укладки разных систем обогрева.
Материалы По Теме:
Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?
Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности.
Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий.
Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.
Полный комплект теплых полов под плитку
Нагревательный мат в комплекте
Терморегулятор с датчиком в комплекте
Низкая цена — высокое качество!
От 1810 руб за комплект!
Нагревательный мат под плитку
Оптимальное соотношение цена/качество
Гарантия 50 лет
Пр-во Россия
Терморегулятор приобретается отдельно
Нагревательный мат под плитку
Теплые полы под плитку премиум-сегмента
Гарантия 20 лет
Пр-во Польша
Терморегулятор приобретается отдельно
Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов.

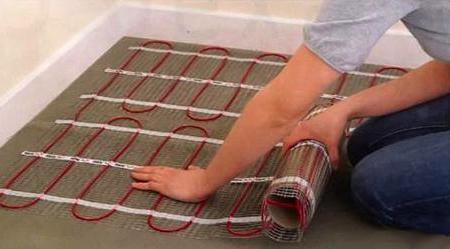

Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.
Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:
Сегодня на рынке представлены нагревательные маты для всех типов применения.

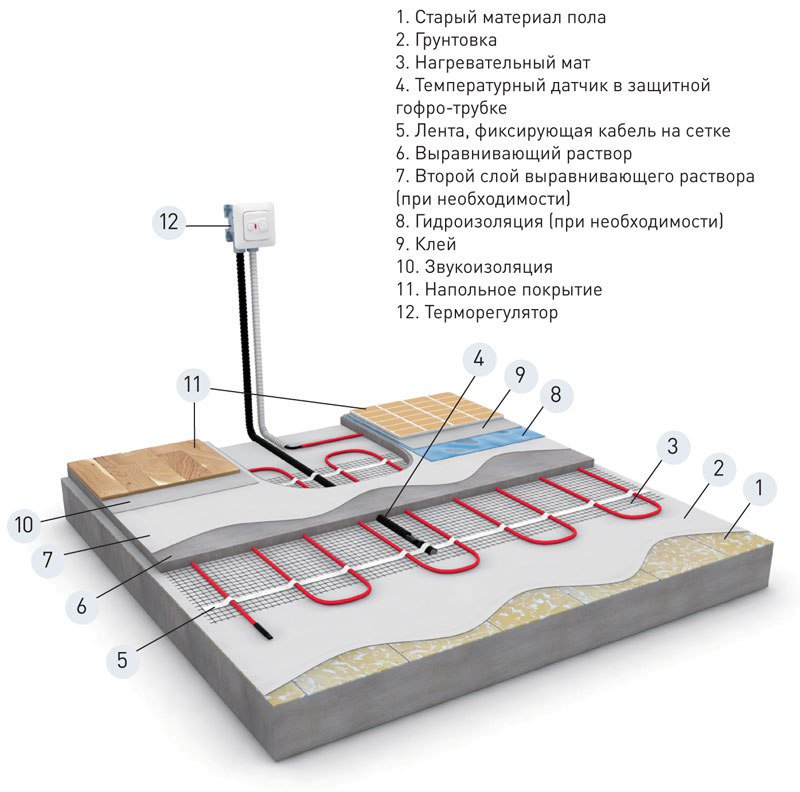

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:
Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.
Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.
После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т.
е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

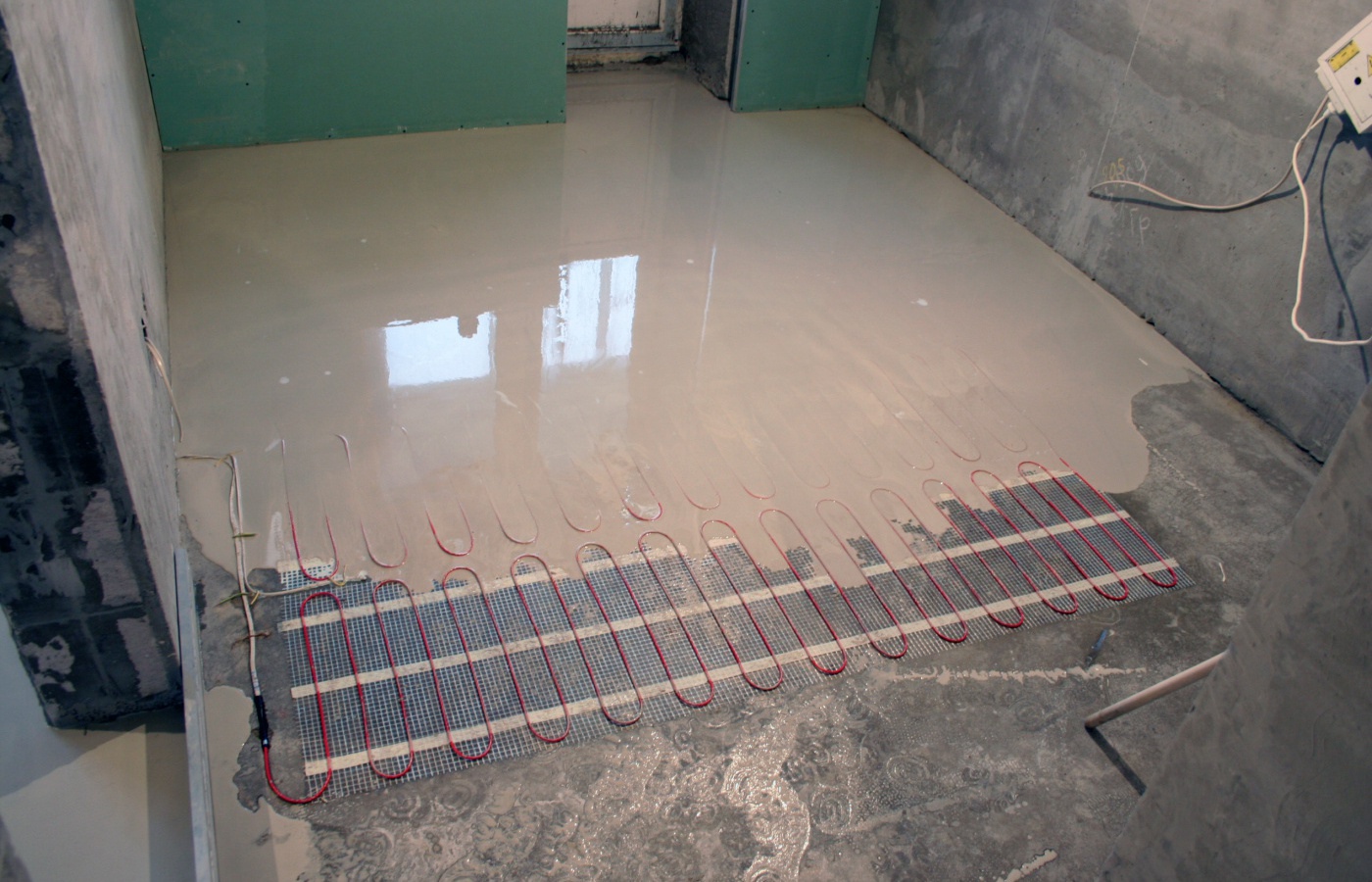

2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.
;
Система «тёплый пол» давно уже прочно вошла в наш быт, и такой пол имеет долгую историю.
Еще в Древнем Риме принцип обогрева пола в банях был таким же, как и при работе современных систем. Счастливые обладатели загородных домов часто устанавливают в своих жилищах теплые полы для дополнительного обогрева. Ничего удивительного — ведь приятное чувство комфорта связано в первую очередь как раз с оптимальной температурой. Без нее в доме не просто неуютно, но даже опасно для здоровья. При этом теплый пол может быть водяным и электрическим. Попробуем разобраться, какая из этих систем оптимальна именно для вашего жилища, какой принцип работы электрического и водяного пола, и как сделать теплый пол своими руками. Смонтировать теплые полы самостоятельно вполне возможно, и не имея особых навыков в строительстве и ремонте.

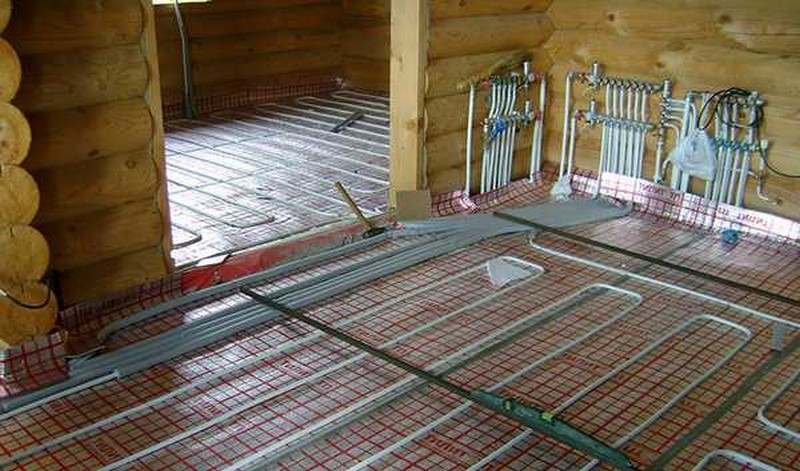

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.
Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

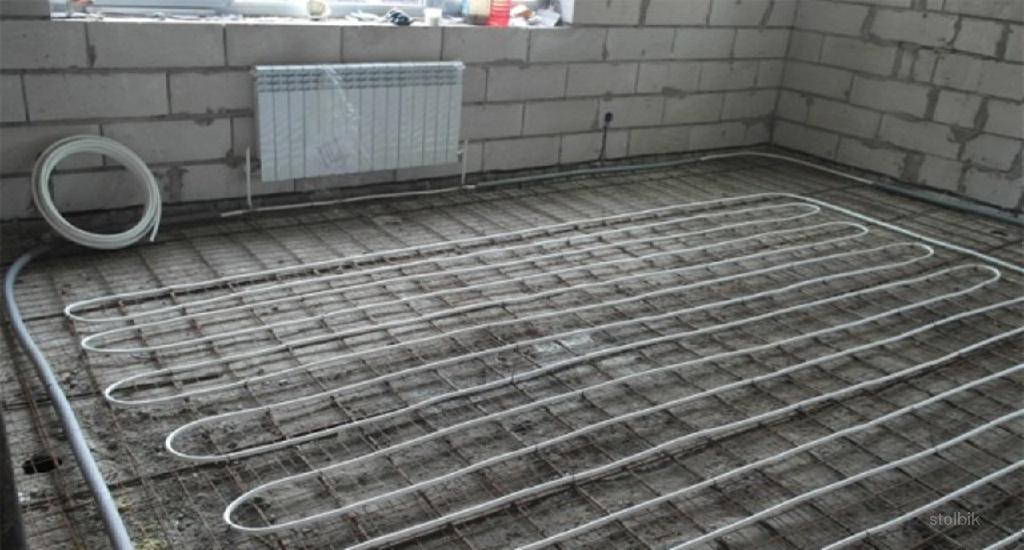

Трубопровод размещается по всему полу квартиры в цементной стяжке.
Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.
А еще можно оставить без горячей воды соседей;
А затопление — это очень неприятно, особенно для соседей снизу;Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

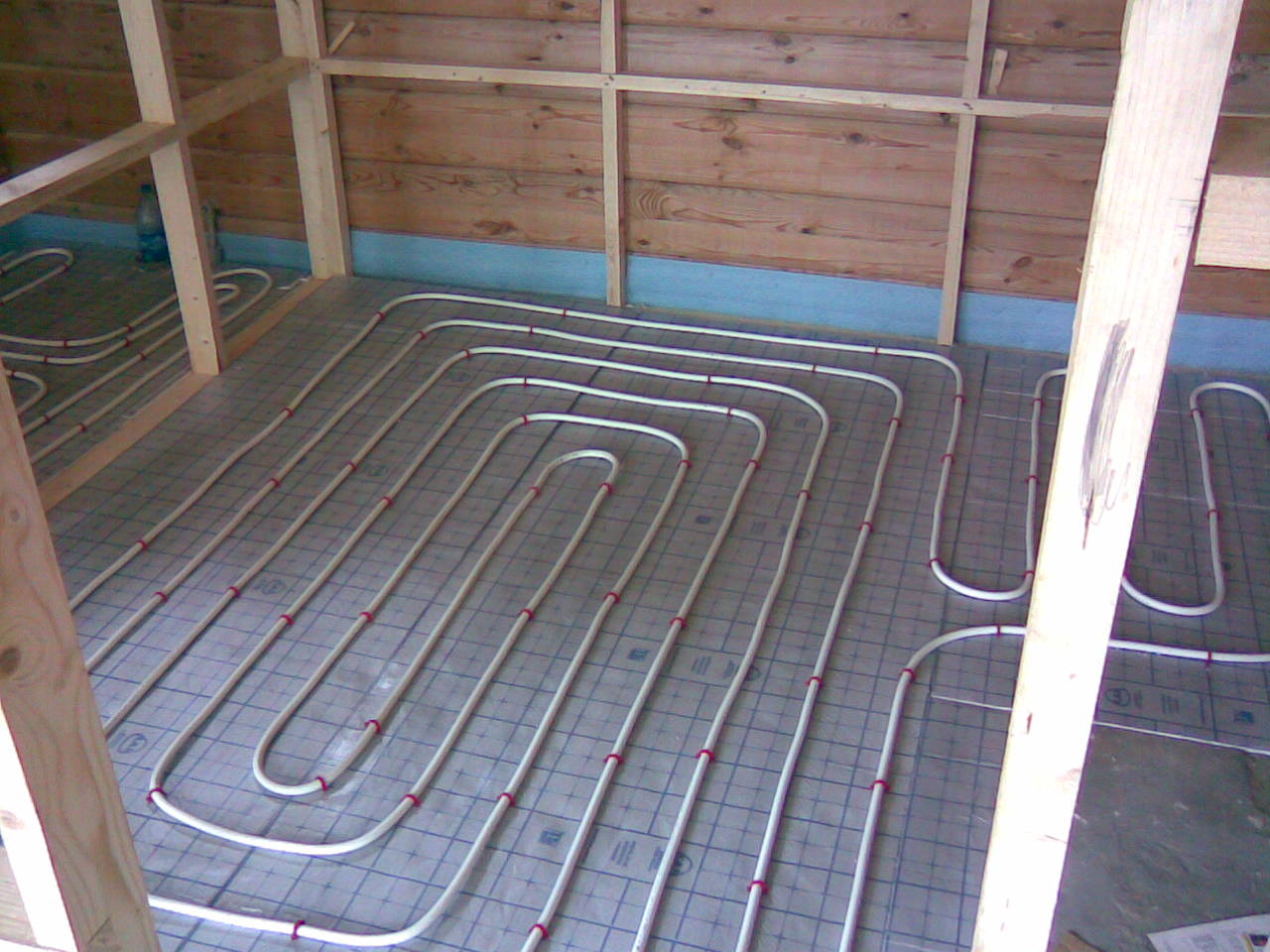

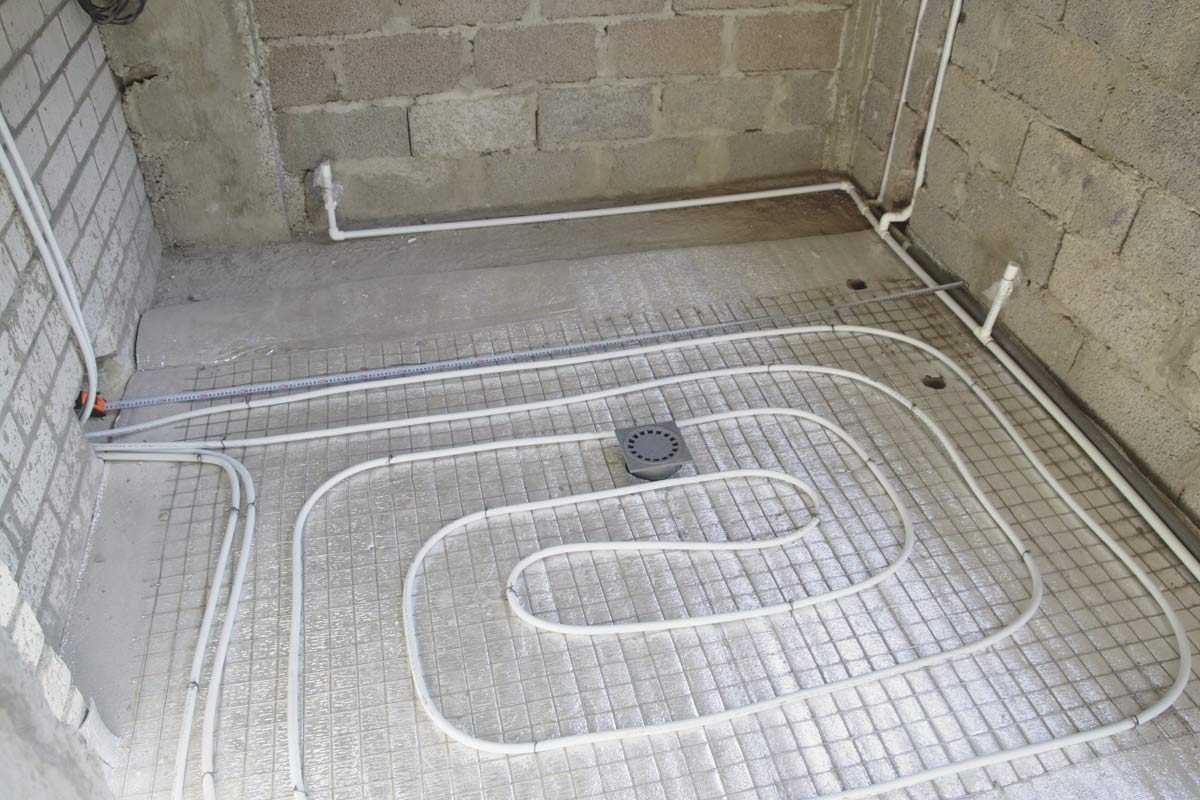

Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.
Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида.

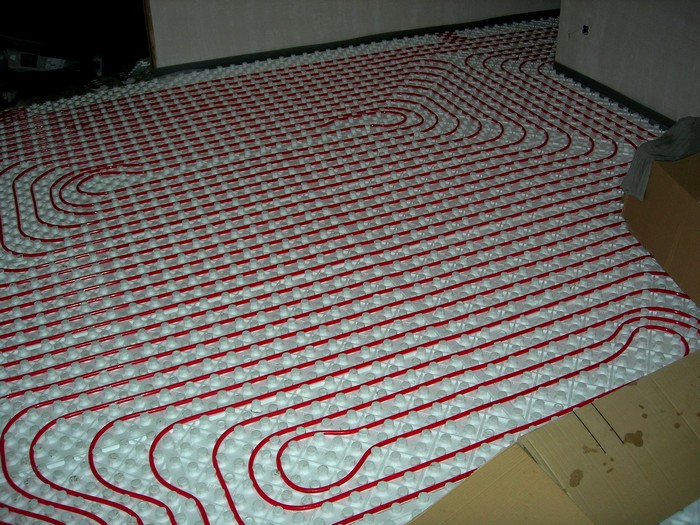

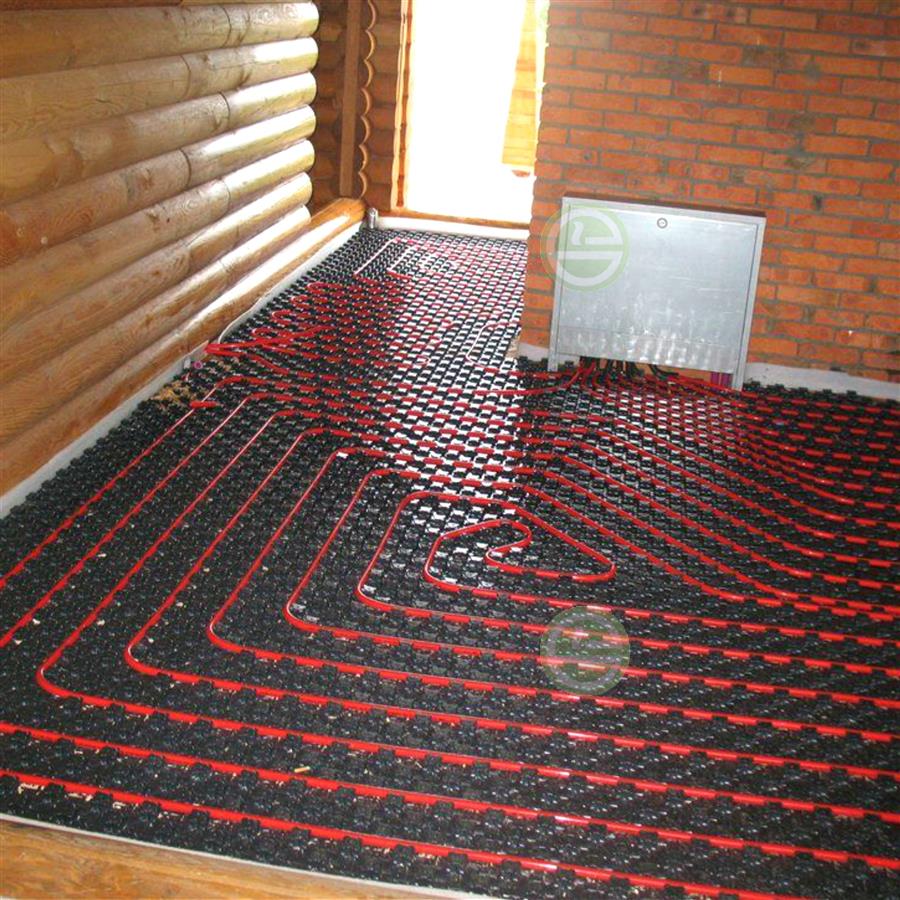

Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.
Электрический теплый пол – это надежная система обогрева, которую используют в жилых помещениях не только для обогрева пола, но и как систему для основного отопления.
Система электрического теплого пола состоит из нагревательных элементов и регуляторов тепла. Нагревательные элементы укладываются под полом. Их можно разместить внутри бетонной стяжки, залить раствором или уложить непосредственно в плиточный клей.
Такая конструкция обеспечивает долговечность, прочность и безопасность системы.
Нагревательные секции – это электрические кабели (одножильные и двужильные), а также соединительные муфты.
Долгое время электрические полы были двух видов: на основе кабелей и на основе нагревательных матов. Принцип работы у них был абсолютно идентичен, и выбор потребителя зависел только от особенностей того помещения, в котором устанавливали систему теплого пола.
Однако относительно недавно появился новый вид электрического теплого пола, основой для которого является инфракрасная пленка. И, поскольку многих людей интересует вопрос, какой же все-таки пол выбрать, зачастую они останавливаются именно на инфракрасном теплом полу. Главный аргумент при этом – уверенность в пользе для человеческого организма излучений инфракрасного спектра. Все мы знаем, что медициной давно установлены лечебные свойства таких излучений, которые используются, например, в той же физиотерапии.
Однако, слушая данный аргумент продавцов, следует помнить из курса физики, что многие материалы не пропускают такие излучения, являясь для них непрозрачными. К таким материалам относятся и материалы, из которых сделаны напольные покрытия – ламинат, керамика, линолеум. И никто не может гарантировать, что ваше напольное покрытие будет пропускать эти самые полезные излучения. Поэтому заверения о пользе инфракрасных теплых полов смело можно назвать обычным маркетинговым ходом.
Внимание! Еще одно неоспоримое достоинство инфракрасной пленки – она потребляет примерно на 20% электроэнергии меньше, чем ее кабельные аналоги.
Это объясняется тем, что сверху пленки отсутствует стяжка, и, соответственно, нет потерь энергии. Но, с другой стороны, стяжка – это защитный предохранительный слой.
Он не только защищает пленку от повреждений, но и нас от поражения током. И при отсутствии такой стяжки мы ходим по проводнику тока, на котором лежит напольное покрытие.
Еще одно достоинство – части пленки в случае неисправности можно легко заменить. Однако соединение нагревательных элементов, благодаря которому и достигается эта легкость — самая ненадежная часть нагревательной системы. А вот кабель – цельный проводник. И выходит из строя значительно реже.
Теплый электрический пол пленочного типа незаменим в случаях, когда вы не планируете серьезный ремонт. При его установке можно просто поднять покрытие, уложить пленку, и установить покрытие обратно. Все. Также он имеет смысл в том случае, когда по какой-то причине нет возможности поднять уровень пола при стяжке.
Однако в детской на лоджии, в прихожей предпочтительнее использовать кабель, который лучше изолирован, и, соответственно, более безопасен. Кроме того, плитку, с которой так удачно сочетается электрический теплый пол, удобнее класть на бетонную стяжку.
Пленочный теплый пол
Поэтому при всей перспективности инфракрасных теплых полов многие потребители предпочитают использовать системы нагревательных кабелей.
Давайте теперь поговорим о плюсах и минусах теплого электрического пола по сравнению с водяным.
Плюсы теплого электрического пола очень внушительны, и перечислять их можно долго:
Однако у электрического теплого пола есть и минусы:
Как сделать теплый пол своими руками? Электрическое оборудование, которое необходимо для установки теплого пола, не нуждается в трудоёмком подключении к системе водоснабжения.
Этим выгодно отличается данная система, которую могут установить и лица, не являющиеся специалистами.
Пошаговая инструкция такова. Теплый пол имеет несколько слоев, и в его состав входят пленка, которая располагается внизу, нагревательный элемент и облицовка. Чтобы предотвратить перегрев пола, и, как следствие, его перегорание, необходимы датчики температуры.
Внимание! Важным элементом является терморегулятор, который должен быть установлен в легкодоступном месте, и к нему можно было легко подключить контур пола.
Независимо от того, какой вид электрического пола вы для себя выбрали, и нагревательный кабель, и нагревательный мат, и инфракрасная пленка укладываются только на поверхность, которая тщательно подготовлена. Необходимо удалить старую стяжку, убрать бугры, выровнять поверхность. Для этого следует использовать специальные смеси, поскольку обычная цементная стяжка может в руках непрофессионала лечь неровно, и она значительно дольше высыхает.
Регулятор температуры устанавливают примерно на расстоянии 1 м от уровня пола, пробив для этого в стене отверстие и место для установления провода.
Чтобы тепло от кабеля или пленки не уходило вниз, под обогревательные элементы укладывают материал, способный отражать тепло. Обычно в качестве такого материала используют полиэтилен с фольгой (пенофол). Это достаточно тонкий материал, который имеет самоклеящийся слой, благодаря которому его легко укладывать. Его кладут фольгой вверх, листы встык друг с другом, и проклеивают стыки скотчем для большей надежности.
Можно использовать в качестве утеплителя более бюджетные материалы: пенополистирол или пенопласт.
Внимание! После укладки утеплителя комнату следует оклеить по периметру специальной демпферной лентой. Это делается для того, чтобы компенсировать расширение напольного покрытия в процессе нагревания.
Терморегулятор, который является обязательной составляющей системы электрического теплого пола подключается к электросети, и к кабелю нагревающего элемента теплого пола с помощью проводов.
Провода нужно прокладывать в гофре, поскольку в случае необходимости это позволит выполнить работы, не нарушая стяжки. Перед помещением провода в гофру и подключением нужно обязательно проверить его сопротивление! Оно не должно различаться с техническим паспортом более чем на 10%.
Подключение теплого пола к терморегулятору
Термодатчик для теплого пола устанавливается непосредственно в пол, точнее, в гофру. При этом нужно обязательно разрезать утеплитель и «утопить» гофру, чтобы она не торчала выше кабеля. Ту часть гофры, которая уходит непосредственно в стяжку, рекомендуют заделать герметиком.
После того, как указанное оборудование было установлено, можно приступать непосредственно к монтированию нагревательных элементов. Укладка системы «электрический теплый пол» можно выполнять двумя способами:
Их можно уложить достаточно быстро и просто, избегая при этом перегибов проводов. Нагревательные маты просто крепятся к материалу с помощью клейкой ленты на расстоянии 50 — 100 мм друг от друга. Расстояние от стены до мата должно быть не менее 100 мм. Это относительно небольшого размера полотна, с помощью которых можно быстро выполнить укладку системы, и при этом не перегнуть теплый кабель, либо нарушить оптимальное расстояние между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча.После этого можно уже делать стяжку. Однако перед заливкой следует проверить, как работает электрический пол, и замерить сопротивление провода. Если все в порядке, можно двигаться дальше.
Для устройства стяжки применяется бетонная стяжка, наливной пол или клей для плитки. Всё зависит от вида напольного покрытия. Стяжка делается следующими способами:
Ну и наконец, вам предстоит чистовая отделка пола из выбранного вами материала.
Таким образом, теплый пол своими руками установить у себя в квартирке вполне возможно. Электрический теплый пол несложен в эксплуатации, достаточно надежен и долгое время будет вас радовать в случае правильного монтажа и выборе хороших материалов.
Если возникла идея сделать водяной теплый пол в гараже своими руками, тогда для её осуществления потребуется учесть несколько тонкостей. Будет необходимо рассчитать максимальную нагрузку на напольное покрытие и контур отопления, предусмотреть безопасную и эффективную эксплуатацию системы отопления. Предусмотреть сложности и проблемы, которые могут возникнуть в процессе использования теплых полов.
Укладка водяного теплого пола в гараже автосервиса, это один из максимально эффективных способов прогрева здания. Принцип работы системы отопления заключается в том, что теплые потоки воздуха будут подниматься снизу-вверх. В результате будут обеспечены наиболее комфортные условия для проведения ремонтных работ и обслуживания автомобиля.
Однако от хозяина автосервиса потребуется решить несколько важных вопросов:
Также потребуется спланировать, в каком именно месте целесообразней будет провести контур. Так нет необходимости, чтобы система отопления прокладывалась под мебелью, шкафами для инструментов и т.д.
Самостоятельно сделать водяной подогрев пола в гараже достаточно просто.
Устройство пирога не сложное, но придется учесть определенные моменты.
Поэтапный план монтажа выглядит приблизительно следующим образом:
Толщина готовой плиты не должна быть меньше 10 см. поэтому стеку поднимают на пятаках от поверхности чернового пола на 3-4 см.Предварительно необходимо составить схему отопления гаража теплым водяным полом, рассчитать необходимое количество трубы и комплектующих материалов. Все это позволит выполнить все работы быстро и без дополнительных материальных расходов.
Полы в автосервисе или личном гараже должны не только выдерживать большой вес, но и обеспечить высокие показатели теплоотдачи.
Некоторые виды напольного покрытия, хотя и отличаются прочностью, не могут использоваться из-за низкой теплопроводности. Так следует избегать керамогранита, и изделий из натурального камня.
Оптимальным решением при подогреве пола гаража водяным отоплением будет уложить обычную керамическую плитку, либо сделать наливное покрытие. Толщина слоя в наливных полах составляет около 3-5 мм. Сверху покрытие можно вскрыть защитной водоэмульсионной краской.
Если принимается решение об облицовке полов плиткой, для монтажа следует использовать специальный клей и затирку. Затирать швы можно не ранее чем через 2-3 суток после укладки. Полная нагрузка на плитку допускается через 6-7 суток.
Современные системы тёплого водяного отопления полов могут укладываться и под керамогранит. Но для большей эффективности лучше всего остановить свой выбор на других видах покрытия.
Как уже отмечалось, существует несколько основных проблем, связанных с укладкой и последующей эксплуатацией теплых полов.
Теплые полы в гараже или автосервисе помогут создать благоприятные и комфортные условия для работы и хранения автомобиля.
Наверняка, многие владельцы квартир и домов с наступлением осенней слякоти или зимних морозов не раз вспоминали летнее тепло. Ведь ни раскаленные радиаторы центрального отопления, ни пышущие жаром электротэны, ни масляные конверторы с шумящими вентиляторами электрофэнов не способны воссоздать условия прогретого песка на берегу реки.
Единственная возможность устроить в своем жилье обстановку летнего пляжа – это смонтировать теплый пол, который является наиболее экономичным и естественным способом отопления. К сожалению, многие по привычке считают, что подобные системы обогрева являются роскошью, а обустроить теплый пол своими руками – очень сложно. На самом деле, сделать теплые полы самостоятельно сможет даже неспециалист – главное правильно выбрать тип отопления и вид напольного покрытия.
Даже, если при этом придется воспользоваться консультациями профессионалов, самостоятельная установка полов с подогревом обойдется намного дешевле услуг бригады мастеров. Но это относится не ко всем типам этих отопительных систем.
Различают два основных типа теплых полов – электрические и водяные системы. Первые более технологичны и просты при установке и эксплуатации, а вторые традиционно считаются более экономными. Выбор типа зависит от хозяина помещения, но для того, чтобы сделать правильный выбор, он обязательно должен разобраться, какие преимущества и недостатки имеются в каждом из них.

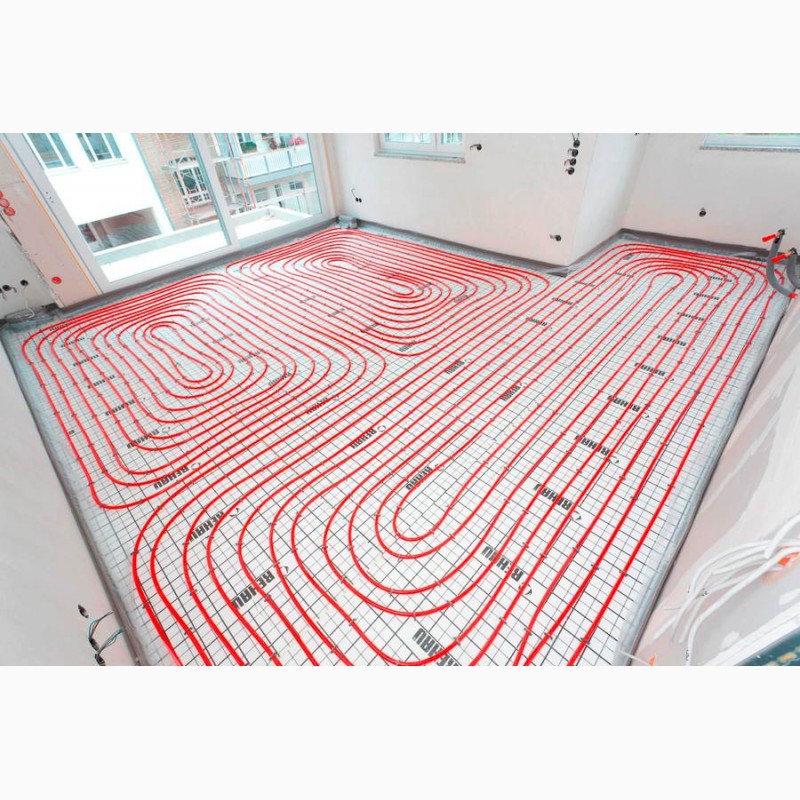

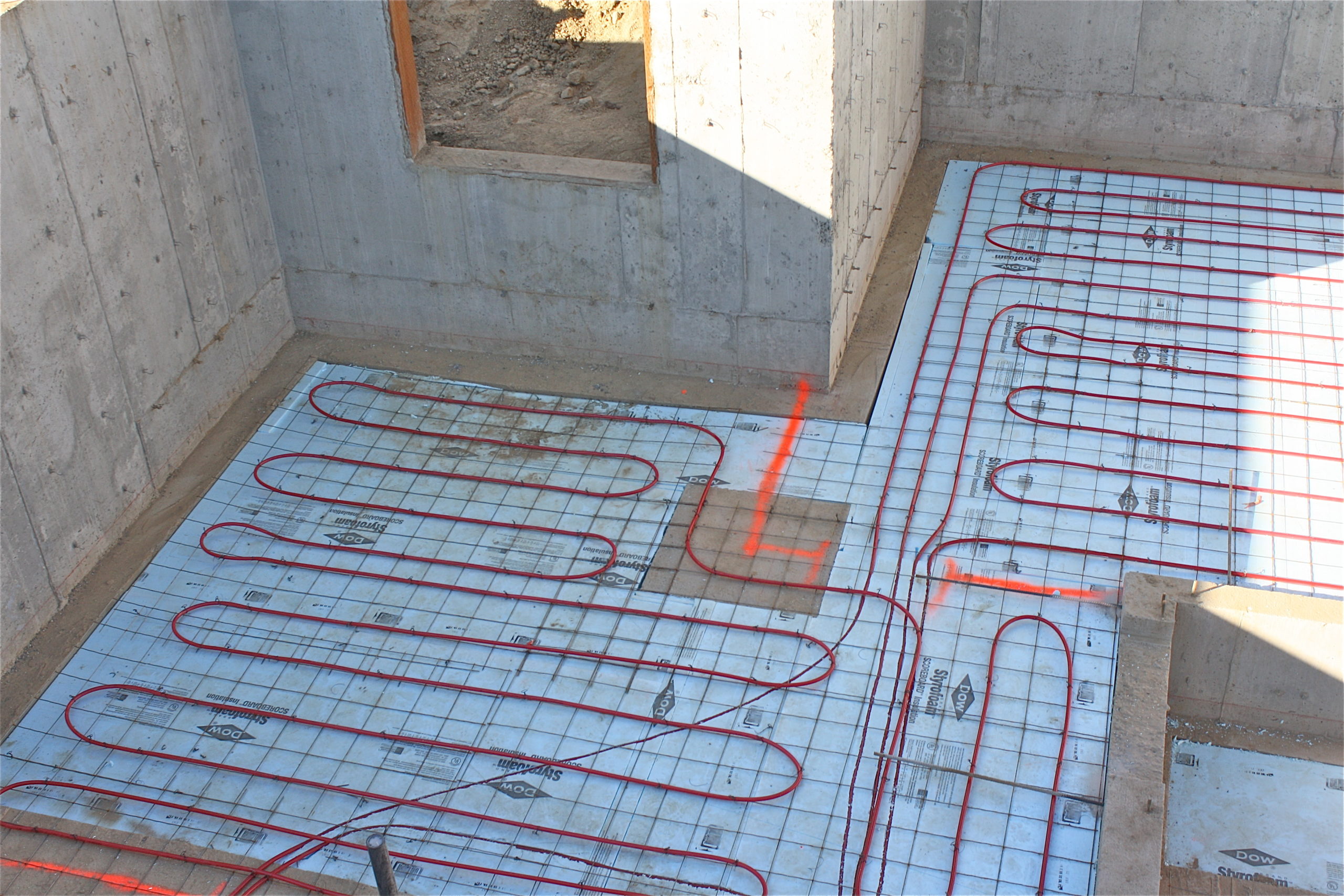

Главным элементом водяного теплого пола являются проложенные в полу трубы, по которым циркулирует вода или другой жидкий теплоноситель. Трубы могут заливаться бетоном или укладываться поверх основания, а специальные элементы обеспечивают равномерность распространения тепла по отапливаемой поверхности. Для монтажа чаще всего используют металлопластиковые, медные или полипропиленовые трубы.
Сделать такой теплый пол своими руками, не обладая специальными навыками и инструментами практически невозможно. Поэтому его стоимость достаточно велика, особенно, если придется работать с таким долговечным и прочным, но дорогим материалом как медь.
Более простым в монтаже и удобным в эксплуатации признан электрический теплый пол. Его легко можно уложить самостоятельно, поскольку все его составляющие продаются в комплекте, в том числе инструкция по укладке. Благодаря современным системам регуляции и новым технологиям он достаточно экономичен. Кроме того, он совершенно безопасен и может устанавливаться в любых помещениях, в том числе с повышенной влажностью и пожароопасностью.
Электрический теплый пол может автоматически регулировать свою температуру в зависимости от того, насколько прогрет воздух в помещении, что делает его еще более удобным в использовании. Его применение позволяет отказаться от старомодных радиаторов водяного отопления, что положительно скажется на внешнем виде помещений.

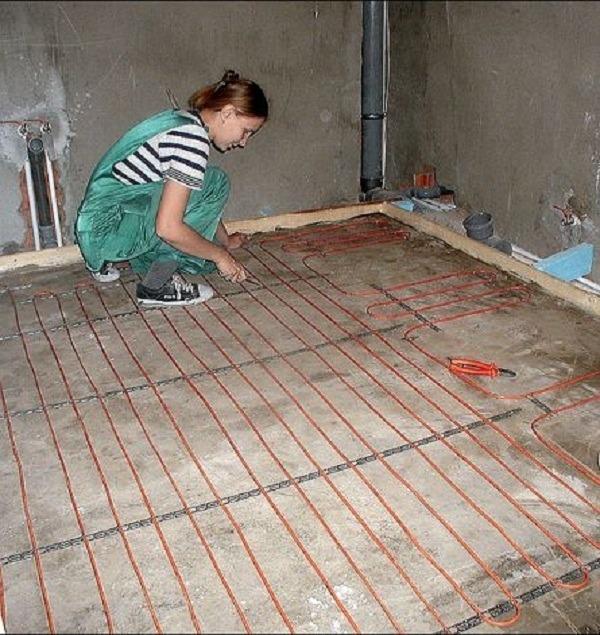

В этом типе теплого пола используется специальный кабель, укладывающийся под напольное покрытие. Он может нагреваться до температур +70˚С, при этом его оболочка и сам кабель выдерживает и гораздо более высокую температуру. Поэтому бояться того, что кабель перегорит и случится короткое замыкание, нет никаких причин.
Выбирая кабель и устанавливая теплый пол своими руками, необходимо знать, что существует кабель с постоянным сопротивлением (резистивный) и саморегулирующиеся модификации, которые меняют сопротивление на каждом участке, в зависимости от того, какова его температура. Использование второго варианта кабеля позволит существенно сэкономить на энергоносителях, поскольку под окнами, например, он будет нагреваться сильнее, а в центре комнаты меньше.
К недостаткам такого типа теплого пола относится то, что для его укладки обязательно необходимо наличие бетонного основания. Для заливки подойдет любая специализированная строительная смесь, но этот процесс требует времени, дополнительных затрат и определенных навыков.
Поэтому уложить кабельный пол собственноручно, особенно на подготовительном этапе очень непросто.
В последнее время все популярнее становится пленочный теплый пол. Причина этого довольно проста – он обладает всеми преимуществами разных типов теплых полов и практически лишен их недостатков. С его помощью можно в самое короткое время самостоятельно сделать систему отопления в доме или квартире относительно недорого. При этом он прослужит не меньше самых выносливых систем обогрева, а затраты на эксплуатацию будут минимальны. Главным элементом этого типа теплого пола является специальная пленка, в которую вкраплен полимер на углеродистой основе. Его нагревание приводит к тому, что пленка генерирует инфракрасное излучение, в наиболее приемлемом для человеческого организма диапазоне. Для его укладки не нужно жесткого бетонного основания – используется только специальная теплоотражающая подкладка. Установить такой теплый пол своими руками может даже неспециалист, причем для этого не нужно производить крупных ремонтных работ.
Пленка просто раскатывается по полу, после чего ее можно покрывать любым напольным покрытием. Это может быть паркет, ламинат, линолеум и даже керамическая плитка.
Еще одним важнейшим достоинством теплого пола такого типа является гибкость его конструкции и экономичность. Очевидно, что отапливать пол под мебелью не имеет смысла, поэтому при установке его можно (и нужно) выкроить так, чтобы обогревались только открытые участки пола. Толщина нагревательной пленки не превышает одного миллиметра, поэтому даже при самостоятельной укладке полов можно не волноваться об уменьшении полезной высоты помещения. Инфракрасное излучение, обеспечиваемое пленочным теплым полом, представляет собой природное тепло, очень полезное для человека. Оно мягко нагревает все предметы, находящиеся в помещениях и обеспечивает в них исключительно здоровый микроклимат. В то же время, это излучение очищает воздух от вредных микроорганизмов, поэтому вероятность заболеть во время эпидемии гриппа, находясь в таких помещениях минимальна.
Даже устанавливая пленочный теплый пол своими руками, человек может быть уверен, что он будет работать нормально. После подключения к сети, через специальный пульт устанавливаются или программируются режимы его работы, что позволяет обеспечить полный комфорт при существенной экономии электроэнергии. Все материалы для его устройства продаются в комплекте по вполне доступной цене. Сборка производится согласно инструкции, причем для этого не требуется никаких специальных знаний. Все это позволяет утверждать, что пленочный теплый пол является одним из самых приемлемых вариантов устройства отопления помещений.
Таким образом, можно констатировать, что пленочный теплый пол обеспечивает комфортную температуру, приятную для ног человека и по нему можно без опаски ходить босиком. Его электромагнитное излучение совершенно безопасно для человека и домашних животных, он не обедняет воздух в помещениях и нейтрализует накопившееся статическое электричество. Инфракрасное излучение от пленки отлично прогревает помещение и обеззараживает его.
Поэтому пленочный инфракрасный пол заслуженно считается оптимальным решением, как с точки зрения экологии, так и по соотношению цены и качества.
Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.
Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:
Каждый пункт подготовительного плана предлагается рассмотреть отдельно.
Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.
Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.
Когда можно надеяться на положительное решение вопроса:
При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу
Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.
Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.
Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать.
Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

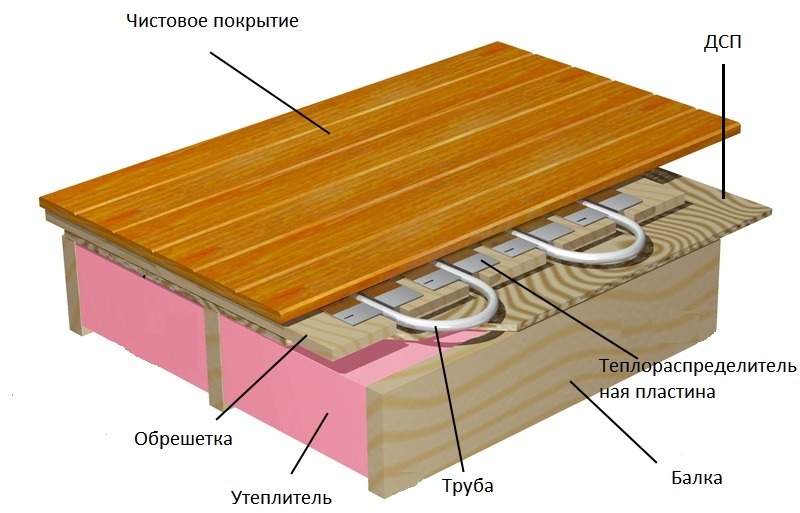

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:
Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.
Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.
При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.
Схема «пирога» теплых полов со стяжкой
Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:
Схема подключения при поквартирной раздаче тепла
Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.
Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).
Схема присоединения теплых полов к котлу через двухходовой клапан
Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.
Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями.
Схема подключения напольного отопления к котлу через трехходовой клапан
Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.
Схема подключения ветвей без дополнительного насоса
Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.
Схема подсоединения к однотрубной вертикальной системе
Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

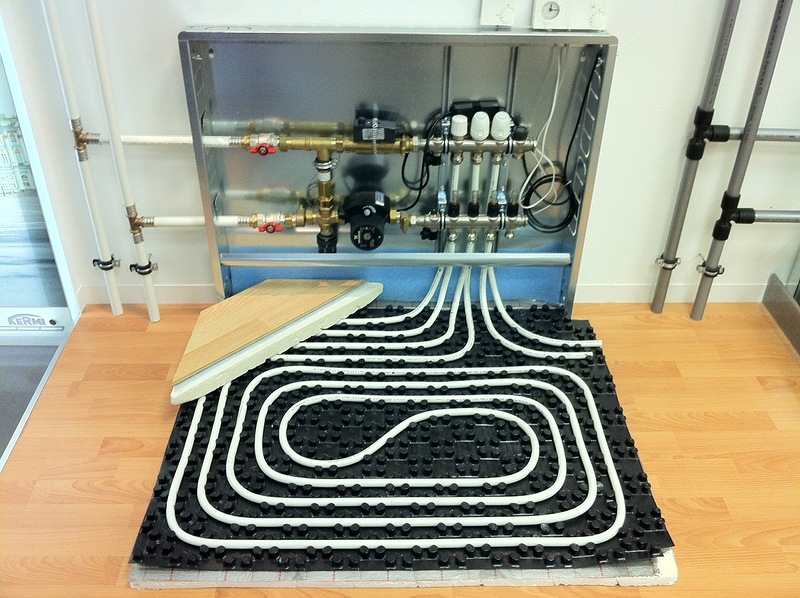

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто.
Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.
По закупке материалов дадим следующие рекомендации:
Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.
Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.
Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм.
После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).
Пошагово технология устройства теплых полов в жилой квартире выглядит так:
Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.
При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.
Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.
Как правильно забетонировать полы в гараже, читайте в подробной инструкции.
Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.
С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно.
Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.
Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:
Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.
Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов.
Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.
В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.
Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.
Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.
По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.
По принципу работы нагревательные кабеля делятся на два типа:
Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.
Основным нагревательным элементом резистивного кабеля является жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.
Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение обеих концов кабеля к системе энергоснабжения, то есть кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.
В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.
Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица.
В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла. В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.
Пленочный инфракрасный теплый пол это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.
__TITLE__
__DESCRIPTION__
При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м2. Специалисты советуют придерживаться следующих параметров выбора:
Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.
Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.
Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м2, при этом мощность должна быть 100 Вт/м2. Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.
Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.
Один из вариантов технологии установки в комнате, в данном примере ваннойПосле всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет.
Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.
Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.
Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.
К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему.
Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.
Серкеты монтажа тенлого пола
Ошибки монтажа теплого пола
Монтаж под плитку
Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.
Видео:
Видео:
youtube.com/embed/wWbBW91u_5o?rel=0″ frameborder=»0″ allowfullscreen=»»/>
Видео:
Видео:
Комфорт в доме во многом определяется теплым сексом. Есть несколько вариантов обогрева помещения снизу. Вода позволяет реализовать один из лучших вариантов такого отопления. Схема устройства теплого водяного пола. Отопление горячей водой давно используется людьми. Этот принцип основан на центральном отоплении. Но современные технологии позволяют сделать автономное отопление, а именно установить пол с водяным подогревом, что, несомненно, решит многие проблемы в доме.
Теплый водяной пол — это система труб, проложенных в виде определенного контура, по которому подается горячая вода. Температура воды контролируется и регулируется термостатом.
Вода нагревается в миниатюрной котельной. В систему управления системой отопления входит шкаф распределительного коллектора. В системе защиты предусмотрены предохранительные клапаны, перекрывающие клапаны и обратный трубопровод. Равномерность укладки труб и максимальное покрытие ими поверхности пола достигается за счет использования в основном трех типов укладки: улитки, змеи и их комбинации.По системе «змейка» труба укладывается вдоль одной из стен, затем направляется параллельными линиями к противоположной стене, а в конце возвращается по перпендикулярной стене. Распределение трубы «улиткой» обеспечивает направление трубы по периметру, причем каждый новый круг имеет меньший радиус и аналогично возвращается обратно, но с постепенным увеличением радиуса. Комбинированный метод сочетает в себе эти виды укладки труб. Например, иногда применяется метод, когда на половину пола кладут «змейку», а на другую половину — «улитку».Смесительный агрегат теплого пола. Труба для теплого пола может быть пластиковой, металлической или металлопластиковой.
В качестве пластиковых труб чаще всего используются трубы из полипропилена и полистирола, а также трубы из сшитого полиэтилена. По технологии укладки трубной системы можно выделить установку в бетонную стяжку пола, укладывая сверху пенополистирольные блоки и укладывая трубы в пазы деревянной основы. Наиболее распространено устройство теплого пола, основанное на укладке труб в бетонную стяжку.Этот пол самый дешевый, прочный и имеет хорошие параметры теплоотдачи. Однако этот способ относится к тяжелым и завышенным по толщине, поэтому его можно применить не всегда. В случае деревянных потолков для невысоких помещений и в некоторых других случаях необходимо использовать так называемые светлые полы (на основе пенопласта или деревянных оснований). Опорным элементом в этих теплых полах служат блоки из пенополистирола или плиты из дерева, ДСП и т. Д. Такие полы намного легче по весу и имеют меньшую толщину, но они более дороги и обладают меньшей прочностью.Светлые полы рекомендуются в следующих случаях:
Вернуться к содержанию
Схема теплого пола по бетонной плите.Водяной теплый пол изготавливается своими руками в следующем порядке. Прежде всего, необходимо подготовить черновую стяжку бетонного пола. Поверхность пола очищается от грязи, проверяется его горизонтальность. Если неровности чернового пола превышают 10 мм, то необходимо дополнительное выравнивание. Наносится дополнительный слой наливного раствора типа заливного пола. Поверх выровненного бетонного покрытия необходимо наложить гидроизоляцию. Самый простой способ — накрыть всю поверхность полиэтиленовой пленкой толщиной не менее 0.2 мм. Он также может служить пароизоляционным слоем. Пленка накладывается с нахлестом не менее 10 см.
Однако все же необходимо наносить пароизоляционную пленку слоем фольги (фольгой вверх). Пленка наносится встык, а стык рекомендуется прикрыть пленкой с липким слоем. Поверх гидроизоляционной и пароизоляционной пленки следует сделать теплоизоляционный слой. Хорошую теплоизоляцию обеспечивает слой тонких пластин пенопласта толщиной 1-3 см. Лучше использовать специальные утеплители, реализованные рулонами.Такой утеплитель на основе минеральной ваты снизит толщину защитных покрытий. Чтобы исключить образование мостиков утечки тепла между стяжкой пола и стенами, необходимо применять краевой демпферный пояс. Такая защита кромок может быть обеспечена полосой вспененного полиэтилена толщиной не менее 6 мм. Ширина стандартной ленты 12-18 см. Лента прикладывается к низу стены и идет к полу так, чтобы после изготовления всего теплого пола лента выступала за его стену на 2-3 см вдоль стены.Лента должна иметь липкий слой или приклеиваться к стене с помощью клея. Между теплоизоляцией и демпферной лентой укладывается дополнительная полиэтиленовая пленка. Использовать теплый водяной пол можно сразу после высыхания бетонной стяжки, постепенно повышая температуру. Поверх теплоизоляции необходимо снова нанести пароизоляционную пленку, фольгой вниз, и гидроизоляцию из полиэтиленовой пленки внахлест. Окончательная защитная подушка для прокладки труб комплектуется армирующей сеткой из арматурных стержней диаметром до 5 мм.Поверх последнего слоя гидроизоляции укладывается металлическая сетка с ячейкой 15-20 см. Задача армирующего слоя — равномерно распределять нагрузки по полу. Вернуться к содержанию
Водяной теплый пол с бетонной стяжкой на основе труб, заполненных бетонной смесью. Для образования такого пола трубы укладываются прямо на армирующую сетку. Обычно используется полимерная труба диаметром 20 мм.Подходит по одной из схем («змейка» или «улитка»). Изначально труба подключается к выходу коллектора. Длина укладки трубы должна быть 15-20 см. К сетке армирующего покрытия труба крепится специальными зажимами с учетом возможности небольшого расширения трубы при нагреве от горячей воды.
Шаг крепления примерно 1 м. Крепление можно закрепить другими способами: ремнями или завязками (рис. 1, схемы обвязки). При штабелировании по схеме «улитка» шаг монтажа трубы необходимо увеличить вдвое, так как обратная спираль (от центра к краям) будет направлена параллельно по той же траектории.Завершающий этап укладки будет соответствовать норме. Обычно на пол площадью 10 м² уходит около 67 м трубы с шагом 15 см, что считается оптимальным вариантом. Рекомендуется использовать трубу длиной 70 м. Если одной длины трубы недостаточно, чтобы покрыть всю поверхность пола, желательно разделить пол на две равные петли укладки с одинаковой схемой укладки. После монтажа и закрепления всей схемы конец трубы подключают к выходу приемного коллектора.Рисунок 1. Схема укладки труб теплого пола. После установки системы отопления теплый пол необходимо проверить на герметичность укладки. Для этого горячая вода подается несколько часов при максимальном рабочем давлении. Считается, что система выдержала испытание, если снижение давления составляет не более 0,03 МПа в час при постоянной температуре воды.
Наконец, теплый пол своими руками с бетонной стяжкой делается заливкой системы отопления бетонной смесью.Для заливки необходимо использовать цементно-песчаную смесь с добавлением пластификатора и армирующей полипропиленовой фибры. Рекомендуемая пропорция: 3 м³ волокна и 22 л пластификатора на 1 м³ раствора. Цементную смесь готовят из пропорции цемента и песка примерно 1: 3. Заливку производят раствором густой сметаны по консистенции равномерно по всей поверхности пола. Бетонное покрытие должно образовывать слой не менее 3-4 см над поверхностью труб.Общая толщина заливки 6-7 см. После окончательного высыхания (2-3 дня) проводится проба. Теплый водяной пол на бетонной стяжке выдерживается под максимальным рабочим давлением воды (0,3-0,4 МПа) не менее 24 часов. После завершения теста теплый пол своими руками можно считать готовым. Далее можно производить отделку пола. Наружное покрытие такого пола лучше выполнять из материалов с повышенной теплопроводностью: линолеум, ламинат, керамическая плитка.
Вернуться к содержанию
Рисунок 2. Схема утепления теплого пола пенополистиролом. Водяной теплый пол можно сделать самостоятельно на основе пенополистирола (пенопласты). В этом случае изготовление защитного покрытия несколько упрощается по сравнению с бетонной стяжкой. Сами по себе пенопласты являются отличной теплоизоляцией, поэтому их можно наносить непосредственно на пароизоляцию (на фольговый слой пароизоляционной пленки).Теплый пол выполнен из плиты пенополистирола (пенопласт) размером 0,3х1 м и толщиной 30 мм. Такие стандартные пластины имеют продольные пазы для алюминиевых пластин. В эти пластины помещаются трубы и фиксируются ими. Трубы полностью погружены в полистирол и покрыты алюминиевой фольгой. Укладка труб может быть как «змейкой», так и «улиткой». Такой теплый водяной пол не требует заливки бетона. Наружное покрытие пола обычно выполняется укладкой досок с последующим нанесением любого покрытия (рис. 2, установка пола на плиты из пенополистирола).
Теплый пол такой конструкции испытывается аналогично полу по бетонной основе. Испытания проводятся перед нанесением наружных покрытий и после их изготовления. Вернуться к содержанию
Если в доме деревянные полы, то ничего не поделаешь, кроме как сделать теплые полы в пазах деревянных блоков. Используются два метода изготовления такого пола (модульный и стоечный). В модульном способе используется ДСП толщиной 22 мм с продольными швеллерами для труб.При укладке таких досок необходимо накладывать теплоизоляционный слой, аналогичный бетонной стяжке. Тарелки выпускаются в виде полос шириной 13, 18 и 28 см. Полосы укладываются на пол с зазором 20 мм. В каналах трубы фиксируются алюминиевыми планками. Стеллажный метод аналогичен модульному, но вместо планок используются деревянные рейки шириной 28 мм. При укладке планок между ними предусматривается зазор 20 мм. Деревянное основание теплого пола устанавливается по лаговой системе.Вернуться к содержанию
Для регулирования подачи горячей воды используются стандартные коллекторы.
Их размещают в коллекторных шкафах размером 60х40х15 см. Шкаф встраивается в стену или ставится рядом с ней. После монтажа коллекторного шкафа в него подается горячая вода, устанавливается обратный патрубок для охлажденной воды. Между водопроводными трубами и коллектором устанавливается запорная арматура, а также сливной кран.Вернуться к содержанию
Для утепления потребуются следующие инструменты: Инструменты для укладки теплого пола.
Теплый пол водяной своими руками — это работа, которую предстоит сделать. На источники горячей воды потребуются немалые затраты, но теплый пол обеспечит отопление дома.
Комментарии
Теплый пол Teplolux — это система кабелей напряжения, которая служит дополнительной мерой обогрева поверхности и основного обогрева в помещении. Система обогревает комнату через пол.Существуют различные разновидности этой системы, но все предложения от покупателей теплого пола HeatLux получаются наилучшими.
Система обогрева пола от компании Teplolux используется для двух основных целей:
Особенно удобно в том случае, если к дому невозможно провести необходимые тепловые коммуникации.В межсезонье, когда центральное отопление уже отключено или еще не включено, теплые полы согревают жилье и помогают комфортно пережить переходный период.Система представляет собой кабель, который прокладывается в стяжке из смеси цемента и песка.
Разделение систем теплых поверхностей на виды происходит по толщине нагревательных матов, установленных в стяжке, а также по расположению кабеля и количеству жил в нем. Среди продукции Теплолюкс особо выделяются:
Система идеальна для низких помещений, в которых каждый лишний сантиметр играет роль.Толщина матов в конфигурации составляет 3 мм, что позволяет уменьшить размер стяжки пола. Система очень проста в установке, маты разрезаются на части и укладываются, без дополнительных мер по протягиванию кабеля.Вне зависимости от того, что есть в теплом полу Теплолюкс — мини или любое другое — в монтажный комплект входят примерно те же элементы. В комплекте:
Эта деталь представляет собой отрезок кабеля определенной длины, имеющий специально оборудованные монтажные концы, через которые система получает питание от сети.Конструкции разных типов содержат одножильные или двухжильные кабели. Преимущество матов с двухжильным кабелем в том, что они подключаются только на одном конце секции.
Коэффициент экономии при хорошей теплоизоляции составляет 30%. Для этого нужен материал с теплопроводностью 0.Куплен 05 Вт / мкл. Перед тем, как приступить к установке системы утепления с подключением теплого пола, необходимо провести подготовительные работы на поверхности. Прежде всего, необходимо еще раз проверить все параметры системы и их соответствие предполагаемому месту установки.
Тогда прочтите и запомните простые правила:
Подробно и понятно, как провести монтаж теплого пола Теплолюкс видео, рассказывается в конце статьи.В целом схема установки выглядит так:
Определите сопротивление этих элементов и убедитесь, что эта цифра соответствует указанной в паспорте.Данная инструкция актуальна для системы с двухжильным кабелем, которая устанавливается в помещении с бетонным полом в качестве дополнительной системы отопления.На схеме представлены некоторые монтажные моменты, на которых необходимо остановиться более подробно:
После того, как пол будет выровнен, укладывается теплоизоляционный материал.
Изгибы распространяются плавно, не допуская складок и натяжений. По периметру расстояние от кабеля до вертикальной поверхности 5 см. Муфты и концевые муфты размещаются на горизонтальной поверхности. Концы для монтажа нагревательных секций подводят к терморегулятору или к коробу. При прокладке кабеля убедитесь, что расстояние от других источников тепла должно быть не менее 10 см. При сборке секций используется обувь с подошвой из мягкого материала, не повреждающего кабель.
Датчик устанавливается на расстоянии 50-60 см от стены. Труба к полу крепится лентой для монтажа.
После установки системы пол нельзя эксплуатировать менее 28 дней после завершения всех работ. По истечении этого периода включается терморегулятор, и в нем отображается желаемая температура.
При первом включении рекомендуется указать максимальную температуру, а после прогрева комнаты снизить ее до желаемого уровня.
При первом использовании системы полы нагреваются только через некоторое время. Этот интервал в некоторых случаях составляет 8 часов, а в некоторых случаях достигает 48 часов. Такой длительный период прогрева особенно характерен для новостроек, которые еще не подключены к основным системам отопления.
В последнее время все большее количество людей стремятся установить в своих домах утепленные полы.Система центрального отопления не всегда способна обогреть комнату, поэтому наилучшего эффекта хозяева стараются добиться самостоятельно.
Одним из способов утепления квартиры является установка теплого пола. Укладка электрического пола просто кажется сложной процедурой, это действительно можно сделать своими руками.
Теплый пол удобен тем, что его можно установить как частный дом, так и многоэтажный.Такой пол укладывать намного проще, чем водяной, так как для его установки не требуется подключения к трубопроводу — достаточно проложить тонкий электрический кабель и подключить его к сети. Система более проста и удобна в управлении, в ней легко отслеживать подъем и падение температуры, ее легко настроить при необходимости. Преимущество такого типа теплого пола в том, что он имеет таймер и легко может обогреть небольшой частный дом.
Теплый пол на основании представляет собой мелкоячеистый мат, который крепится к проволоке.Это самый простой вид секса с точки зрения монтажных работ, так как ТЭН уже прикреплен к сетке. Эта система лучше всего подходит для укладки под плитку, в этом случае стяжка не понадобится. Однако этот пол нельзя укладывать в тех местах, где будет стоять мебель.
Инфракрасный пол — лучший, но самый дорогой вариант утепления. Это тонкая пленка со специфическим наполнителем, кроме того, она позволяет сэкономить до 60% потребляемой энергии.Пол не меняет высоту комнаты, толщина пленки всего 0,5 мм.
Важно! Инфракрасная пленка может быть установлена под любым ламинатом, паркетом, линолеумом. Пленку также можно устанавливать вертикально и горизонтально.
Выберите нужный тип пола, исходя из особенностей вашего дома. При выборе руководствуйтесь тремя рекомендованными факторами:
Любая система, помимо инфракрасной, включает кабели, проложенные в стене, и кабели, которые сами нагреваются. Все провода делятся на два типа — саморегулирующиеся и резистивные. В настоящее время чаще используются саморегулирующиеся кабели, поскольку они лишены недостатков резистивных кабелей.
Они надежнее, у них отличная жизнь. Однако саморегулирующийся кабель обойдется вам в несколько раз дороже обычного.
Перед покупкой кабеля необходимо определить мощность всей отопительной системы.Для каждой комнаты он будет разным. Расчет ведется на 1 кв. В частности, для спальни необходимая мощность составляет 100 Вт / кв.м, для кухни или прихожей — 150 Вт для ванных комнат, мощность может достигать 180 Вт, а для балкона — 200 Вт. Зная эти параметры, несложно подобрать оптимальное количество проводов для теплого пола.
Имейте в виду, что при расчете не учитывается площадь, занимаемая мебелью. Причина такого подхода в том, что на площади пола, покрытой мебелью, слишком большой расход электроэнергии, кроме того, возможен перегрев.
Важно знать! В многоэтажных домах электрическая сеть составляет порядка 2-4 кВт, это следует учитывать при укладке пола. Если емкость слишком велика — придется делать отдельные выводы.
Первый этап работ — подготовка фундамента.
Обычно укладку электрического пола производят во время ремонта, начинать надо сразу после того, как черновые работы закончены — залили потолок, оштукатурили стены, сделали стяжку. После этих работ пол всегда покрывается слоем цемента или пыли, остатками штукатурки, поэтому его следует обработать скобкой.Пол выровняли наливным слоем.
Важный момент — поверхность бетона должна быть ровной, без перепадов высоты, иначе возможно короткое замыкание и провалы в полу.
Следующим шагом будет установка изоляции. Первый слой укладки световозвращающей изоляции, для этого нужна светоотражающая поверхность вверх. Изоляция необходима для того, чтобы при нагревании провода все тепло уходило вверх, а не нагревалось бетонное основание. Утеплитель помогает минимизировать потери тепла.Этот материал блокирует поток тепла и отправляет его на поверхность.
Тип изоляции зависит от помещения, в котором она размещена. В здании на этажи, начиная со второго, нужно положить фольгу, рулонный материал для утепления.
Раскладываем материал, аккуратно стыкуем и фиксируем степлером. Результат закреплен специальной липкой лентой.
При укладке пола в частном доме или на первом этаже многоквартирного дома в качестве утеплителя используют пенопласт. Поверх утеплителя подойдет утеплитель, что и сделано с закатом на стене.Для ее закрепления используют кромочную ленту.
Следующий этап — начало укладки пола. Для начала вы устанавливаете термостат. В стене, в которой вы планируете разместить монтажную коробку, проделайте отверстие. Оптимальная высота для него — 60-100 см. До дырки под проводку и заземление.
Термостат будет выходить непосредственно от нагревательных элементов кабеля. Кабель снабжен гофрированной трубкой, внутри которой установлен датчик температуры для контроля нагрева. Гофрированная трубка должна идти прямо к месту установки к соединительному кабелю.Важно, чтобы угол между стеной и полом и трубой был плавно изогнут и не ломался. В противном случае это повредит датчик температуры.
Далее переходим непосредственно к установке ТЭНов. Технология требует прокладывать кабель только на свободном от мебели пространстве, необходимо отступать от стен на 5 см, от нагревательных приборов 10 см. Провод просто подключается и раскладывается на полу ровно, предварительно занимая его отрезками скотч. Иногда при монтаже используют шурупы и дюбели.Выкладываем проволоку в виде змейки, важно следить, чтобы он не сломался, а плавно проходил из конца в конец.
При укладке матов они крепятся к изоляции двусторонним скотчем. Между собой маты крепятся с помощью монтажного скотча. От каждой сетки нужно отступить на 10 см и 20 см. На торцевой ответной части есть специальная муфта. Она толще остальной поверхности, поэтому ей нужно сделать углубление.
Самая простая укладочная инфракрасная пленка.Его можно положить под любое напольное покрытие, независимо от того, где будет стоять мебель. То есть на пленку просто приклеиваем двусторонний скотч и аккуратно стыкуем на нем детали между собой.
Завершающий этап эксплуатации — стяжка пола. Выполняется влажной стяжкой, высотой над кабелем не менее трех дюймов. Под любое напольное покрытие, кроме плитки, подходит для стяжки пола или наливного пола такой же высоты. Под плитку нужно использовать специальный плиточный клей, который наносится прямо на коврик или ленту.Сверху на него кладется плитка.
Очень важным аспектом монтажа является то, что стяжка или стяжка должны затвердеть примерно в течение месяца. Только после этого можно наносить финальное покрытие.
В некоторых случаях требуется звукоизоляция. Это необходимо, если пол ставится под плитку, и под любым другим покрытием.
Связанные с контентом
Чтобы ощутить всю прелесть домашнего уюта и домашнего уюта, вам понадобится теплый водяной пол, который можно легко установить своими руками.Это не так просто, как кажется на первый взгляд.
Если вы не знакомы с работами этого типа, лучше обратитесь к специалистам. Что ж, если вы решили самостоятельно все это сделать, эта информация для вас, разберетесь, какое устройство, технология укладки и установки самостоятельно и фото-инструкция. Смотрите также, как правильно выбрать теплый пол.
В первую очередь необходимо составить проект, а затем произвести все необходимые расчеты, связанные с нагрузкой B на систему отопления STEM, а для каждого помещения отдельно.Оптимально рассчитать водяные контуры пола. Всеми этими работами должны заниматься люди, имеющие опыт устройства подобных конструкций.
Опыт показывает, устройство теплого водяного пола, наиболее подходящего для таких построек, как дачное. В городских домах перед вами выстраивается ряд проблем, связанных с подключением к системе центрального отопления. Это запрещено законом.
К преимуществам можно отнести то, что эксплуатируя теплый водяной пол, вы значительно снижаете энергопотребление, а значит, снижаются денежные затраты.
Кроме того, электромагнитное излучение, которое мы получаем в больших количествах, вы и ваши близкие обойдете стороной.
Правильно спроектированные водяные полы имеют преимущество перед полами электрическими, так как тепло в помещении будет распределяться равномерно.
В каждом помещении необходимо подобрать оптимальную систему теплого пола. А их, как известно, три.
Полная система внешнего вида пола: пол из теплоизоляционного материала, металлические или пластиковые трубы, зажимная арматура, комплект сцепления, контргайки для соединения, насоса, создающего давление и циркуляцию, а также ограждающий элемент — бетонная стяжка и сам пол.
Первая технология — бетон. Чаще всего используется среди всех других типов. Как показывает практика, теплые водяные полы своими руками может сделать человек, даже немного разбирающийся в сантехнике и строительстве, и имея под рукой инструкцию по эксплуатации. Давайте разберемся в этой технологии установки.
То, что вам нужно. В первую очередь займемся планировкой нашей комнаты. Сектор должен быть примерно 40 м. 2 . В этом случае параметры, влияющие на температурные характеристики бетонной стяжки, будут компенсированы.
Затем укладывают на плиту перекрытия или пеноплекс в качестве изоляционного материала. Теплоизоляция нужна для того, чтобы не было потерь тепла. Чтобы компенсировать тепловое расширение шпал, стены прокладывают специальной лентой. Следующим шагом будет разводка арматурной сетки, которая представляет собой болт и фиксирующий элемент для труб.
Теперь переходим к раздаче и установке труб.
Многие вопросы касаются того, как сделать светлый пол своими руками так, чтобы тепло распределялось равномерно.Это просто. Трубы можно размещать, как вам нравится, но чаще всего их размещают по спирали или змейке, смещая центр, ракушку. На фото ниже представлены основные варианты напольной укладки водопроводных труб.
После укладки трубы в свою очередь прикрепляют к арматурной сетке с помощью специальных хомутов на расстоянии 90-100 см. Чтобы не напрягать, Хомуты нельзя сильно затягивать. Поскольку при тепловом расширении тела, следовательно, могут выйти из строя и наши трубы.
Для справки: укладываются по трубной технологии друг от друга на расстоянии 10-35 см.Напольная водопроводная труба должна находиться на определенном расстоянии и зависит от температуры обратной воды под полом.
Таблица значений шага прокладки труб теплого пола Монтаж. Вставить подающий коллектор и закрепить первый конец трубки. Затем на основе проекта проложили по контурам трубы и скрепили их вышеуказанным способом.
длина спирали должна быть примерно 50-60 м. Когда вы закончите с первым контуром, вставьте конец трубы в возвратный коллектор.Коллектор должен иметь столько выходов, сколько вы собираетесь наносить контуры.
Во избежание проблем в будущем монтаж теплого водяного пола следует проводить согласно инструкции. При пересечении трубок компенсаторов, расположенных между контурами, применять гофрированный шланг или гофрированную трубу.
Доделаем работы, связанные со сборкой и монтажом оборудования, Проверяем систему на герметичность. Для этого заполните трубку водой и создайте давление выше нормы в 1,5 раза (0,6 МПа).Было бы лучше, если этим тестом займутся профессионалы.
Когда теплая вода завершится устройством пола, можно приступать к работе со стяжкой. Смесей много, это касается теплых полов, например, Теплолюкс-ГЛИМС — одна из рекомендуемых. При устройстве стяжки давление в трубах должно быть рабочим. В результате ваш пол поднимется на 5-7 см.
Эта система предназначена для помещений с низкими потолками и состоит из пенополистирольных плит, в пазы которых вставлены теплораспределительные пластины.
Этапы перекрытия слоев в зависимости от верхнего покрытия — ламинат, пол или плитка
| 1бут. финишное покрытие (паркет, ламинат) | 1б. финишное покрытие (плитка) |
| 2бут. прокладка (пенополиэтилен, картон и др.) | 2б. Ничья национальной сборной (GVL, CSP и т. Д.) |
| 3. Прокладка труб теплого пола | 3. Прокладка труб теплого пола |
| 4. Монтажные пластины из алюминия | 4.Монтажные планки из алюминия |
| 5. Вставная трубка из полистирола с пазами | 5. Вставная трубка из пенополистирола с пазами |
| 6. основание | 6. основа |
Таким образом, монтаж термального водяного пола своими руками будет выполнен по следующей технологии: Укладывается утеплитель на плиту перекрытия.
Нам нужно приступить к укладке уголка, и в соответствии с вашим планом распределить по комнате всю пенополистирольную плиту.Далее эти пластины устанавливаются в пластине распределения тепла. По окончании укладки плиты контуры труб аккуратно вставляются в посадочные гнезда. Теперь они будут на одном уровне с пластинами. Тест можно проводить без галстуков. А если все хорошо, снимают, временно кладут отделку пола, и делают стяжку. Деревянный теплый пол в системе водяного.
Эта технология хорошо подходит для деревянного строительства. В таком доме сделать теплый водяной пол своими руками не составит труда. Между деревянными бревнами укладывается минеральная вата или пенополистирол, выполняющий функцию теплоизоляции.
Можно применить систему модульного типа. Это конструкция DSP с уже подготовленными ламповыми каналами.
Или, реечная система, кстати, не так уж и сложна. Между плитами ДСП, предварительно прикрученными к основанию саморезами, уложены плиты и контуры трубы.
Ширина планок ДСП должна быть в пределах 150-300 мм. На фото подробно описана технология укладки деревянного пола и системы водяного. В принципе, ничего сложного, своими руками можно сделать все точно так же.
Финишный пол, уложенный поверх алюминиевых листов, на гидроизоляционный материал. Прежде чем приступить к укладке линолеума или ламината, пройдите по алюминиевой пластине по гипсовой прокладке.
Таким образом, вы узнаете устройство теплого водяного пола и его монтаж можно осуществить своими руками, без помощи специалистов, если вы обладаете знаниями в этой области и пользуетесь инструкцией по эксплуатации сайта с ремонтом квартиры своими руками. . Оставайтесь с нами и узнайте много полезной информации по ремонту.Оставьте комментарий или поделитесь своим опытом.
Видео:
Ремонт ванной комнаты — одна из самых трудоемких задач.
Причина этого кроется в том, что в ванной находятся коммуникационные трубы и постоянно повышенная влажность. Придется обходить не одно препятствие, обустраивая пол, а также использовать специальные влагостойкие материалы.В этой статье мы расскажем, как сделать пол в ванной эстетичным, прочным, долговечным и обезопасить себя и своих соседей от затопления.
Возможны разные варианты.полы в ванных комнатах. Это зависит от материала основания пола и многих других факторов. Практически во всех квартирах многоэтажных домов нашей необъятной Родины устройство пола в ванной может быть пирожным:
Схема «теплый пол» в ванной
Относительным нововведением является система «теплый пол», которую также можно установить в ванной. Он монтируется на выравнивающую стяжку и сделает пребывание в ванной еще более комфортным. Представленная схема обустройства пола в ванной универсальна.Для его качественного выполнения необходимо ответственно и кропотливо провести следующие этапы работы.
Если в жилой квартире проводится ремонт, первое, что мы делаем, это удаляем старый пол.
Если это был линолеум, то подденьте его шпателем или ножом и снимите. Но чаще всего в ванных комнатах плитка укладывалась на пол, так что без дырокола не обойтись. Разламываем плитку и убираем все остатки.Во время демонтажа плитки или другого вида плитки стяжка, скорее всего, сломается: появятся трещины, трещины, она может вообще рассыпаться.
Поэтому и стяжку желательно снимать. Бетонный фундамент должен предстать перед нами во всей красе. Выметаем из ванной весь строительный мусор, затем пылесосим, чтобы избавиться от пылинок. На этом этапе необходимо закрыть все видимые невооруженным глазом щели и проемы, чтобы в дальнейшем они не увеличивались.Для этого можно использовать «плиточный» клей.
Если пол в квартире «после строителей» будет обустроен, подготовительных работ будет меньше, так как снимать ничего не нужно. Бетонный пол необходимо очистить от мусора, грязи и закрыть видимые трещины.
Перед нанесением гидроизоляции поверхность следует загрунтовать.
Поэтому обрабатываем пол грунтовкой, тем самым улучшая сцепление гидроизоляционного материала с поверхностью пола.
Выбирая материал для гидроизоляции, следует руководствоваться тем, на каком этапе он наносится и какую часть поверхности мы хотим утеплить.
Гидроизоляция пола в ванной комнате с облицовкой стен 10 см.
Если перед нами плита перекрытия, а не бетонный пол, то для начала берем рулонную или наплавленную гидроизоляцию. Можно использовать битумную мастику и хорошо обработать всю поверхность, трещины и стыки со стенами, сделав в них вход не менее 25 см.
Покрытие или малярная гидроизоляция могут быть нанесены на бетонный пол. А если вы планируете утеплять стены, например, на стыке душевой кабины или умывальника, то стоит выбрать клееную гидроизоляцию.
.Гидроизоляционная окраска пола в ванной недолговечна
Метод окраски проще, чем покрытие. Его существенный недостаток — хрупкость. Средний срок службы лакокрасочной гидроизоляции 3 — 5 лет.
Если вы все же решили воспользоваться именно этим методом, то раствор наносим на пол и стены кистью или валиком.
Важно! Гидроизоляция пола в деревянном доме потребует дополнительных действий. Для защиты древесины от влаги на черновой пол укладывается тонкий линолеум с входом на стены 5-10 см. Это обеспечит дополнительную защиту.
Так как вы решили сделать пол в ванной своими руками, вполне возможно, что вам захочется перенести унитаз в другое место, оборудовать слив так, чтобы не затопить соседей, не установить систему «теплый пол».Решите, будут ли внесены такие изменения в конструкцию на данном этапе.
Если вы планируете переносить унитаз, его необходимо соединить трубой с канализацией. Чтобы эта труба функционировала правильно, ее необходимо расположить под углом. В этом случае общий уровень пола поднимется минимум на 10-15 см, либо унитаз придется установить на отдельной тумбе. Поэтому на данном этапе демонтируем старый унитаз, устанавливаем на новое место и подключаем к фановой трубе.
Унитаз пока можно не устанавливать, а только монтировать трубу.
Сливное оборудование также поднимает пол на несколько сантиметров по той же причине. К тому же заливать пол нужно будет с уклоном в сторону слива, чтобы вода со всей площади ванны стекала именно к нему. Устанавливаем слив и монтируем отводную трубу. В дальнейшем необходимо будет следить за тем, чтобы горловина слива выступала над стяжкой. А пока, чтобы не забивать трубу, временно стоит заткнуть чем-нибудь, например, тряпкой.
Трубы водяного «теплого пола» в ванной монтируются до заливки пола
Все чаще в ванных комнатах монтируется система «теплый пол». Плитка очень холодная на ощупь, стоять на ней босиком утром после теплой удобной постели не слишком приятно. «Теплый пол» может дать ощущение комфорта. В ванной можно смонтировать водяной пол или электрический. Система «теплый пол», состоящая из труб, по которым проходит теплая вода, подключается непосредственно к трубе отопления, если она предусмотрена в ванной.
Другой способ — подключение к трубам с горячей водой или полотенцесушителем. Несмотря на сомнения масс, электрический «теплый пол» можно смело укладывать и в ванной. Единственный недостаток такого выбора — дороговизна электроэнергии, но электрический пол чрезвычайно легко установить.
Важно! Если вы хотите, чтобы при затоплении вода оставалась в ванной и не затопляла всю квартиру или дом, пол в ванной нужно сделать ниже общего уровня остальных комнат.Второй вариант решения проблемы — оборудовать высокий подоконник, чтобы вода не переливалась.
Поэтому перед тем, как заливать пол в ванной, мы устанавливаем все дополнительные коммуникации и определяем, на каком уровне должен быть пол и порог.
Выравнивание пола в ванной — необходимость. Любое напольное покрытие, что бы вы ни выбрали, требует практически идеально ровного основания, особенно если это плитка. Качественная стяжка — залог долговечности и долговечности финишного покрытия.
Именно поэтому к этому вопросу стоит подойти со всей ответственностью.
Выравнивающая цементно-песчаная стяжка в ванной необходима, если у основания есть существенные неровности или возвышения
Раньше выбора не было особого, и стяжку выполняли все пол цементно-песчаной смесью. Сегодня рынок может предложить множество строительных смесей на основе безусадочного цемента, а также других самовыравнивающихся смесей. Все эти варианты имеют право на жизнь.
Технологии выполнения стяжки из разных материалов не слишком различаются и имеют общую структуру:
Для этого разложите на полу бугорки раствора, в который добавлен алебастр. Укладываем маяки и, постоянно следя за горизонтальным уровнем, проталкиваем их в раствор. Совместите маяки с отметками на стене.
Важно! Если вы решили установить электрический «теплый пол», то заливка стяжки выполняется в два этапа.Маяки устанавливать нельзя. Залейте первый слой, дождитесь полного высыхания. Укладываем теплоизоляцию и расстилаем «теплый пол». Залейте вторую порцию выравнивающей смеси и разровняйте.
На выровненную стяжкой поверхность пола можно укладывать любой чистовой пол. Это будет завершающий этап напольного покрытия в ванной.
Линолеум в ванной укладывают редко. Скорее это экономичный вариант или временный выход.Укладывать линолеум очень легко, он не требует дополнительного ухода, легко чистится, служит гидроизоляцией, но быстро «вытирается» и становится некрасивым.
Натуральный пробковый пол в ванной — хорошее решение для ценителей уюта и тепла
Пробковый пол в ванной комнате обеспечивает максимальный комфорт.
Пробка очень приятная на ощупь, по ней невозможно поскользнуться, чего нельзя сказать о плитке. Очень пружинистый, возвращающийся в исходное состояние. Кроме того, он не впитывает посторонние запахи и воду, а также устойчив к воздействию патогенной флоры; грибки на нем просто не размножаются.Есть очень существенный нюанс. Способностью не впитывать влагу обладают только пробковые массы, а не полы на основе HDF. Выбирайте пробковый массив толщиной 4-6 мм, приклеенный к основе. Еще одним немаловажным достоинством пробкового пола является его натуральность, экологичность и гипоаллергенность.
Наливной пол в ванной способен мысленно переместить в другие края
Пол в ванной начали обустраивать сравнительно недавно. Во-первых, такой пол легко укладывать.По сути, последним слоем выравнивающей стяжки может быть заливка наливного пола. Во-вторых, такой пол сам по себе обладает водоотталкивающими свойствами, необходимость в дополнительной гидроизоляции отпадает сама собой. В-третьих, температурный режим работы наливного пола позволяет монтировать систему «теплый пол» прямо в нем.
И одно из главных достоинств этого пола — разнообразие узоров и расцветок. Можно устроить пол, имитирующий натуральный камень, или использовать другие декоративные наполнители.
Но данная технология имеет ряд недостатков:
Все подготовительные работы уже завершены: гидроизоляция выполнена, стяжка залита. Осталось только нанести смесь наливного пола:
1.Приготовьте смесь. Для этого в воду высыпаем сухой компонент и вымешиваем с перерывом 1-2 минуты, до получения однородной консистенции.
Важно! Обратите внимание, что для приготовления наливной смеси для пола в воду заливается именно сухой компонент, а не наоборот, как в случае с другими смесями. Полученный раствор начинает застывать через полчаса — 40 минут, поэтому есть смысл готовить его порциями, а не все сразу.
2.Обязательно соблюдайте температурный и влажностный режим. Оптимальная температура +15 — +25 ° С, влажность не более 80%.
3. Заливаем смесь полосками. Залейте первую полосу вдоль стены, начиная с угла напротив дверного проема.
4. Выровняйте и отрегулируйте толщину слоя с помощью ракеля или шпателя.
5. Раскатайте слой игольчатым валиком для удаления пузырьков воздуха.
6. Все остальные полоски заливаем по такому алгоритму: залил, расправил, удалил воздух.
7. Наливной пол сохнет примерно 3 дня, но использовать его можно уже через 6–12 часов после заливки, за это время он приобретет достаточную твердость.
Важно! Систему «теплый пол» можно включать не ранее, чем через неделю.
Плитка в ванной на полу — классический традиционный вариант
Плитка на пол в ванной давно «вышла» на уверенный шаг и продолжает занимать лидирующие позиции среди напольных покрытий для ванной.Разнообразие форм и материалов удовлетворит вкус даже самого взыскательного покупателя.
Недостатком плитки является ее относительная хрупкость. Если плитка треснула, ее необходимо заменить, а поврежденная будет демонтирована, а соседние могут быть повреждены.
Деревянный пол в ванной выглядит очень красиво, но не очень практично
Деревянный пол в ванной ванную можно сделать только из тика или лиственницы, так как не всякая древесина выдерживает постоянное изменение влажности.Устройство такого пола требует тщательной дополнительной гидроизоляции. И хотя деревянный пол натуральный, теплый, красивый, есть смысл вместо него уложить влагостойкий ламинат.
Укладка напольного покрытия положит конец работам по устройству пола в ванной. Независимо от того, сколько времени занимает этот кропотливый процесс, это незаменимый опыт, который должен быть в багаже каждого быстрого владельца.
Люди давно роются под землей для защиты от злоумышленников и непогоды, и в современном доме уютный подвал взывает к этому инстинкту.Но главный недостаток жизни в подвале заключается в том, что это пространство может быть холодным, сквозняком и не очень привлекательным для тех, кто ищет нору холодной зимней ночью.
Подвал, который может быть освежающе прохладным в жаркий летний день, может прохладить вас до костей в холодную погоду. Во многих домах подвал, который в остальном красиво отделан, все еще остается в основном неиспользованным, если его нельзя сделать достаточно теплым.
И все же подвалы — логичное место для расширения жилой площади. Значительные усилия и деньги уходят на то, чтобы сделать подвалы более теплыми и менее сквозными, но слишком часто эти стандартные решения не решают проблему полностью.
Наиболее часто рекомендуемые решения для обогрева подвала состоят в том, чтобы изолировать нижние стены и полы, а также добавить обогрев — либо путем установки теплых полов, либо внесения изменений в основную систему воздуховодов HVAC.
Для использования в большинстве подвальных помещений должен быть какой-либо источник активного отопления. Полы с тепловым излучением прекрасны, но они также довольно дороги в установке. Для электрического пола с лучистым обогревом вы можете рассчитывать заплатить более 12 долларов за квадратный фут за его установку, и вы не должны удивляться, увидев, что ваш годовой счет за электричество подскочит на несколько сотен долларов.
Для гидропонных систем , которые работают за счет циркуляции трубок с подогретой водой под полом, годовые эксплуатационные расходы меньше, но установка может легко стоить вам от 15 000 до 20 000 долларов.
В большинстве случаев лучшим решением проблемы отопления будет внесение изменений в существующую систему воздуховодов в вашем доме, чтобы распространить ее на подвальные помещения. Это не дешевое предложение, но оно значительно более доступно, чем большинство альтернатив, при условии, что печь вашего дома имеет достаточную мощность, чтобы справиться с дополнительной тепловой нагрузкой.
Другой распространенный подход к исправлению холодного подвала — утепление стен и пола. На стенах это обычно делается путем расчистки стен из бетонных блоков шпильками, заполнения полостей стоек изоляцией, а затем отделки стен гипсокартоном или панелями. Полы часто обрабатывают аналогичным образом: устанавливают шпальные полосы, а затем кладут новый черновой пол над шпальными полосами, на которые укладывают настил.
Хотя эти шаги по утеплению могут быть необходимы для преобразования подвала в комфортное жилое пространство, многие домовладельцы разочаровываются, когда их усилия не приводят к полному успеху, которого они ожидают.Хотя изоляция стен имеет поразительное влияние на снижение потерь тепла в стенах верхнего этажа, похоже, что она не оказывает такого же эффекта на стены ниже уровня земли.
Это потому, что сама земля уже хорошо регулирует температуру в подвале. Есть причина, по которой поселенцы на равнинах прерий в 1800-х годах врыли свои дома в землю — это было хорошей изоляцией от холодных ветров прерий.
В современном жилом подвале основным источником холода обычно не является потеря тепла через нижние стены и пол.Вместо этого направьте свое внимание вверх — к короткому участку фундаментных стен, который находится над землей, а над головой — к комнатам и каркасным стенам, которые находятся над уровнем земли.
Если вы уже закончили стены и потолок подвала, вырывание их для изоляции не имеет смысла с точки зрения затрат и выгод. Ваша экономия на энергозатратах никогда не превзойдет затраты на эти улучшения. Вместо этого вы можете использовать другие стратегии, которые значительно уменьшат сквозняк и потери тепла в подвале.
Практически весь холод в подвале возникает из-за сквозняков и потери тепла на высоте — на уровне земли или над ней. Истинным виновником является приземный холод. Он каскадом попадает в ваш подвал через окна, воздуховоды, вентиляционные отверстия, трубы, пространства вокруг вторжений, вокруг балки обода, балки коллектора и из некондиционируемых помещений наверху. Если вы отремонтируете эти источники холода на уровне пола, вы устраните большинство точек входа холодного воздуха в ваш подвал — и все это без разрушения полов или стен.
Материалы, необходимые для выполнения этих энергосберегающих улучшений, будут различаться в зависимости от характера вашего дома.
Вам могут понадобиться некоторые или все из следующего:
С приближением зимы многие люди, в том числе и я, думают о способах не только сохранить тепло в доме, но и сэкономить при этом несколько долларов. Прогнозируемая сумма на отопление вашего дома этой зимой (в местах, где требуется отопление) составляет более 2200 долларов. Это не мелочь.
Помимо экономии денег, не всегда легко поддерживать тепло в доме, если он старый и не имеет хорошей теплоизоляции. В нашем доме 1952 года поддержание тепла в подвале (где находится наш развлекательный центр) — непростая задача. Воспользовавшись приведенными ниже советами, вы не только сэкономите деньги, но и обеспечите тепло и комфорт всю зиму.
1. Установите программируемый термостат. Это снизит ваш счет и повысит эффективность. Вместо того, чтобы вручную возиться с вашим термостатом каждый раз, когда вы выходите из дома или каждый раз, когда вы возвращаетесь домой, This Old House рекомендует запрограммировать ваш термостат на следующие значения температуры / времени в течение недели, если ваш дом пуст в течение дня (они также рекомендую установить термостат на 55 градусов, когда вы уезжаете в отпуск на несколько дней и более):
м. до 9 утра = 68 градусовИх ночные рекомендации кажутся немного холодными, поэтому приспосабливайтесь к тому, что вам удобно. Однако имейте в виду, что недавнее исследование показало, что более низкие температуры — скажем, в середине 60-х по сравнению с 60-летним / низким -70 — способствуют лучшему сну и могут даже улучшить ваш метаболизм.
2. Впускайте солнечный свет в течение дня. Когда взошло солнце, вы хотите получить как можно больше свободного тепла. Даже в холодные дни солнце все еще теплое. Поэтому, прежде чем выходить из дома на день, откройте эти шторы и дайте свету проникнуть внутрь. Если в некоторые части дома не попадает солнечный свет, не нужно открывать эти шторы. Просто делайте это там, где он течет большую часть дня.
3. Держите занавески закрытыми на ночь. Когда солнце садится, не позволяйте теплу выходить через окна, закрыв шторы.
Если вы живете в очень холодном доме или в каком-то географическом районе, подумайте о приобретении утепленных штор для зимнего использования. Они предотвратят утечку тепла в вашем доме. Вы даже можете повесить временные занавески (или даже простыни, коврики и т. Д.) Над дверями, выходящими наружу, даже если только ночью, когда вы спите.
4. Не забывайте о дровяном камине . Хотя холодным вечером они романтичны, разжигание огня для остальной части дома ужасно неэффективно. Рядом с ревущим пламенем жарко и жарко, но несмотря на то, что тепло выводится через камин, холодный воздух втягивается в другой дом (это связано с физическим принципом, называемым эффектом стека — подробнее об этом ниже).
Вы не хотите вообще ставить заслонку в идиллические вечера, проведенные перед потрескивающими поленями, поэтому, когда у вас все же есть огонь, просто обязательно купите / используйте стеклянную переднюю часть для вашего камина, которая удерживает часть этого нагретого воздуха в вашем доме от побега через дымоход после того, как погаснет пламя.
Кроме того, не забывайте закрывать дымоход, когда камин не используется. В противном случае в комнате должно быть открытое окно, через которое теплый воздух выходит наружу, а холодный — внутрь.
Переключатель «реверс» на стандартном потолочном вентиляторе.
5. Обратите внимание на свои потолочные вентиляторы. Если у вас дома есть потолочные вентиляторы, они могут бездействовать в зимние месяцы. Многие вентиляторы имеют настройку «зима», при которой вентилятор переворачивается так, что он вращается по часовой стрелке или против часовой стрелки. Поскольку тепло растет, вентилятор, вращающийся по часовой стрелке, отводит тепло обратно в ваши комнаты, а не задерживается у потолка. Это особенно рекомендуется, если у вас высокие или наклонные потолки.Некоторые эксперты не верят в эффективность этого действия, поскольку вентилятор может слишком сильно охладить воздух, но попробуйте его на низкой скорости и посмотрите, согреет ли он комнату. По моему опыту из суровых зим Айовы, это определенно работает.
6. Отодвиньте мебель от вентиляционных отверстий. Возможно, вы по незнанию поставили мебель перед вентиляционными отверстиями, когда переехали или переставляли. Обойдите дом и дважды проверьте, не заблокированы ли вентиляционные отверстия, и если они есть, найдите способ переставить мебель, по крайней мере, на зиму.Это обеспечит максимальный тепловой потенциал каждой комнаты. Блокировка обратных вентиляционных отверстий в системе центрального отопления с принудительной подачей воздуха также может вызвать проблемы с давлением воздуха, что еще больше нарушит поток тепла.
7. Уменьшите «эффект стека». Эффект стека — это движение воздуха в дома и другие здания и из них, в результате чего образуются большие дымоходы. Поднимающийся теплый воздух в доме будет втягивать холодный воздух извне через любую щель, которую сможет найти. Это создает отрицательное давление на нижних уровнях, которое действует как присоска, потому что теплый выходящий воздух необходимо заменять.
Это втягивает прохладный воздух и, очевидно, охлаждает дом. Эффект усиливается в более высоких домах (больше воздуха поднимается на большую высоту, поэтому втягивается больше прохладного воздуха), поэтому будьте особенно внимательны к эффекту стека, если вы живете в многоэтажном доме.
Чтобы бороться с этим, вы, очевидно, хотите закрыть эти пробелы. Наиболее частыми нарушителями являются двери и окна. Чтобы проверить это, вы можете зажечь свечу и носить ее с собой по всему дому, держа ее близко к дверям и окнам. Когда вы держите его неподвижно и он мерцает, у вас есть возможный зазор.Протяните руку, чтобы проверить это, и вы часто почувствуете холодный воздух. Это может показаться небольшой и несущественной утечкой, но она определенно может иметь большое значение, особенно когда их становится все больше по дому.
Для дверей можно попробовать сделать «дверную змейку». Однако это может быть неудобно, если дверь часто используется. Вы также можете купить дверные проемы, которые закрывают эти зазоры внизу.
Для зазоров по бокам и сверху двери, а также для оконных проемов используйте уплотнитель, чтобы свести на нет эффект стека.
8. Закройте также другие утечки. В вашем доме может быть утечка воздуха за окнами и дверями. Подумайте о чердаках, подвалах (где цемент встречается с деревянным каркасом), даже о вентиляционных отверстиях кухонной вытяжки. Взгляните на это удобное руководство на сайте energystar.gov, чтобы найти утечки и закрыть их. Подсказка: конопатка может быть вашим лучшим другом.
9. Держите некоторые комнаты в тепле, закрыв двери. Если вы проводите много времени в определенных комнатах, вы можете закрыть двери и создать небольшую сауну.Я делаю это в своем офисе, и это работает как шарм. Я просто оставляю дверь закрытой на ночь, позволяю теплу работать как обычно, и, поскольку промежутков для выхода тепла не так много, утром становится приятно и тепло. Иногда даже становится слишком жарко. Если у вас большие открытые пространства, вы можете использовать перегородки; Может показаться, что это не так уж много, но любая закупорка, которая не позволяет воздуху выходить чуть менее быстро, поможет сохранить тепло.
Вы также можете закрыть двери в комнаты, которые не часто используются в вашем доме — просто убедитесь, что вы также закрыли вентиляционные отверстия в этих комнатах.Такого рода действия уменьшают площадь обогреваемых квадратных метров, и теплый воздух быстрее и легче распространяется по дому. В качестве бонуса это также немного сэкономит на счете за отопление. (Только убедитесь, что вы не засунули своих родственников в гостевую спальню, не дав ей сначала нагреться в течение дня или двух.)
10. Используйте обогреватели, но с осторожностью. Обогреватели — отличные инструменты для поддержания тепла в отдельных комнатах. Опасность заключается в том, что они представляют собой высокую опасность возгорания, особенно по сравнению с другими перечисленными здесь советами.Фактически, они составляют треть всех домашних пожаров, связанных с отоплением.
Чтобы обеспечить безопасность вашего дома, держите любой легковоспламеняющийся материал на расстоянии не менее трех футов и убедитесь, что обогреватель стоит на ровной и устойчивой поверхности.
Никогда не оставляйте обогреватели включенными на ночь или выходя из дома (есть обогреватели с таймером, которые отключаются через 1-4 часа, что является лучшим вариантом, чем полностью ручные). Кроме того, рекомендуется использовать только обогреватели, которые автоматически отключаются при опрокидывании.
11. Используйте духовку. Выпечка, конвекция и жарка сохранят тепло в вашем доме, особенно в комнатах, ближайших к кухне. Не бойтесь зажарить курицу или испечь тонну запеканок, когда температура упадет! (Это также причина того, что в нашем доме редко пользуется духовкой летом.)
12. Добавьте слои к деревянным полам. По данным Национального энергетического фонда, на неизолированные деревянные полы могут приходиться до 10% теплопотерь дома.Ковры и коврики были созданы не случайно — чтобы в комнатах было теплее. Они гораздо лучше удерживают тепло, чем ваши скрипучие деревянные полы. Добавьте ковер или рулон ковра на пол зимой, и вы заметите разницу в уюте.
13. Если у вас есть радиаторы… Первое, что вы можете сделать, это положить фольгу на заднюю часть радиатора. Это будет отражать тепло обратно в комнату (комнаты), а не просто парить до потолка. Есть специальная светоотражающая пленка для радиатора, но подойдет и кухонный вариант.Второе, что вы можете сделать, это поставить полку или стол над радиатором (не на радиатор — не кладите ничего прямо на него). Опять же, это улавливает тепло и позволяет ему более равномерно распространяться по комнате.
В конечном итоге, согрейте человека по сравнению с домом . Проводя исследования для этой статьи, я снова и снова сталкивался с одной мантрой: она больше о том, чтобы человеку было тепло, а не всему дому. В доме все равно, если немного прохладно, но вам все равно, если вам холодно.Так что наденьте толстовки и свитера, наденьте теплый халат, пейте горячий кофе или чай весь день, вытаскивайте толстые одеяла и простыни; делайте все, что вам нужно, чтобы оставаться в тепле и комфорте (комфорт — это ключ — вы не хотите, чтобы термостат был настолько низким, что вам приходилось носить пальто в собственном доме).
Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.
Результат – повышение энергоэффективности помещений и экономия тепла.
