Туалет и душ под одной крышей на дачу своими руками

О необходимости строительства туалета на дачном участке не поспоришь. Установка летнего душа на даче также является не менее важной и нужной частью комфорта. Но построенные по отдельности сооружения занимают много места, а если дачный участок невелик, то их стараются возводить небольших размеров. Такой вариант неудобен и некомфортен. Чтобы решить эту проблему, можно своими руками построить совмещённые в одной постройке туалет и душ.

Содержание

  • 1 Особенности конструкции и функционирования

  • 2 Преимущества и недостатки перед раздельными сооружениями

  • 3 Подготовка проекта душевой, совмещённой с санузлом

  • 4 Выбор материалов

  • 5 Необходимые инструменты

  • 6 Пошаговая инструкция по сооружению своими руками

  • 7 Установка и нюансы использования на даче

  • 8  Видео: этапы возведения дачного туалета с душем под одной крышей

Особенности конструкции и функционирования

Основной особенностью конструкции туалета с душем является единая постройка и общая разделяющая стена.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото Каждое помещение оборудуется отдельной дверью.

Конструкция туалета, разделённого с помещением душевой, оборудуется ёмкостью для хранения и подачи воды. К этому резервуару подсоединены пластиковые трубки, подающие воду. В душевой комнате трубка соединена с лейкой. Регулировка подачи воды осуществляется с помощью крана. В помещение туалета она поступает по трубкам, которые подсоединены к умывальнику и бачку унитаза. В последнем случае она подаётся при установке соответствующей сантехники.

Такое сооружение экономит территорию дачи

Выгребная яма должна находиться от колодца или водяной скважины, не ближе, чем в 15 м. Наиболее приемлемое расстояние — 25 м. Это необходимо для избежания вероятности попадания посторонних примесей в используемую воду.

При выборе места для строительства этого сооружения нужно учитывать возможность доступа ассенизаторов для откачки нечистот. Если выгребная яма глубокая и широкая, она будет дольше заполняться.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото Нужно не забыть оборудовать её люком для отвода содержимого.

В случае размещения ямы ближе, чем в 15 м от колодца или станции водоснабжения, её стены и дно необходимо тщательно герметизировать.

Преимущества и недостатки перед раздельными сооружениями

К пареимуществам следует отнести следующие критерии:

  1. Строительство туалета и летнего душа целесообразней проектировать в одной постройке. Каждый метр земли на дачном участке — это плодородная почва, на которой можно вырастить овощи, посадить дерево или разбить клумбу. Постройка отдельных сооружений займёт гораздо больше места, чем единый каркас.
  2. При строительстве отдельных сооружений необходимо большее количество материала, так как для каждого из них нужен индивидуальный фундамент, крыша и возведение дополнительных стен (в совмещённом варианте нужна только стена-перегородка). Это также скажется на финансовых затратах.
  3. Строительство совмещённого туалета и душа позволит сократить время постройки, так как в этом случае одновременно делаются работы для обоих сооружений.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото
  4. Если строить всё отдельно, то для обеих конструкции нужно оборудовать свою сливную яму. К тому же, стены каждой из них необходимо укреплять кирпичами, рубероидом, шифером или бетоном, что дополнительно повлечёт за собой денежные растраты.

К недостаткам относятся такие моменты:

  1. Неприятный запах из выгребной ямы, риск загрязнения нечистотами почвы и подземных вод, а также высокая стоимость услуги по откачке её содержимого.
  2. Если к баку летнего душа не подключить насос, то, чтобы искупаться, придётся носить воду в вёдрах и заливать её с помощью рук в ёмкость на крыше.
  3. При отсутствии солнечных лучей вода во все сезоны будет плохо нагреваться. А чтобы она стала тёплой в жаркие дни, её необходимо готовить заранее.

Подготовка проекта душевой, совмещённой с санузлом

Конструкция совмещённого туалета с душем должна быть, прежде всего, функциональной и удобной. Её конструируют любой формы, размера и цвета. Комфортным в использовании станет домик размером 2750х200х2520 мм.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото В таких помещениях удобно устанавливать прямоугольные лавки и полки. Возвести каркас такой формы не представляет сложности. На схеме и чертеже ниже показаны оптимальные параметры для постройки этого сооружения.

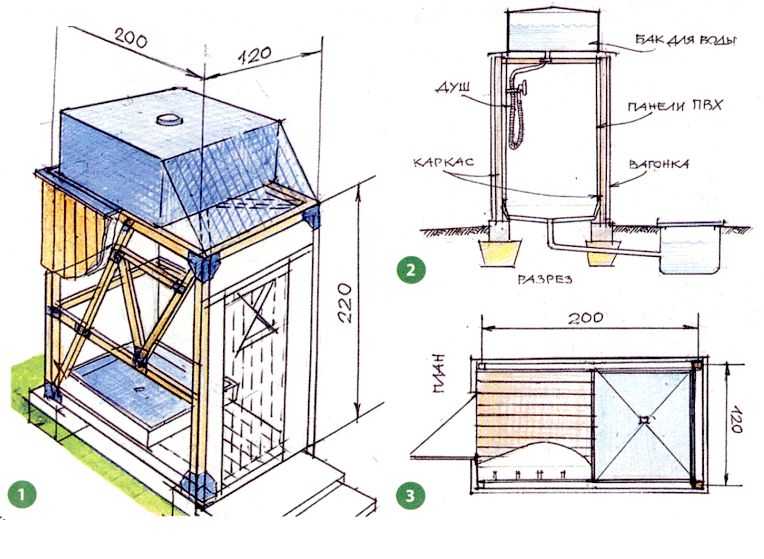

Представлены оптимальные параметры

Здесь представлен раздельный туалет с душем в одном сооружении. Конструкция расположена на столбчатом фундаменте. Её размеры позволяют удобно использовать сооружение по назначению. Помещения душевой и туалета имеют габариты, достаточные для размещения дополнительной мебели и сантехники. В туалете можно поместить умывальник и полки, а в душевой комнатке — лавки и кабину для купания. При ширине 130 см и длине 200 см в каждом помещении не будет тесно. Высота 2,5 м даёт возможность пользоваться этой постройкой даже очень высокому человеку.

Длина и ширина конструкции подбирается индивидуально

Если дверь открывается, как показано на чертеже, то умывальник лучше расположить с правой стороны. В этом случае при входе и выходе из помещения туалета не будет мешать раковина.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото Лавку в душевой комнате можно установить таким же образом.

Выбор материалов

Для строительства туалета с душем используют различные материалы. В нашем случае это будет каркасное сооружение на столбчатом фундаменте, имеющее двускатную крышу. Для каркасной постройки не нужен глубокий фундамент, так как она имеет относительно небольшой вес. Благодаря столбам, конструкция будет возвышаться над землей. Это обезопасит нижнюю обвязку сооружения от сырости и грибка. Вода не будет задерживаться под основанием. Двускатная крыша позволит оборудовать холодный чердак для хозяйственных нужд. Вода с такой крыши стекает быстрее, чем с односкатной.

Приобретая брусья и доски, нужно учитывать их влажность, степень которой не должна превышать 22%. Чтобы это опеределить, используют игольчатый влагомер.

Чтобы построить дачный туалет с душем, необходимо подготовить следующие материалы:

  • Для нижней и верхней обвязки: четыре бруса длиной по 2750 мм и столько же — по 2000 мм, все сечением 100х100 мм;
  • Для вертикальных опор нужны брусья сечением 50х100 мм, в количестве 24 шт.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото , каждая из которых длиной по 200 см;
  • Деревянные обрезные доски сечением 10х100 мм, для обрешётки;
  • Брусья сечением 50х100 мм, длиной по 200 см, в количестве 12 шт. – для каркаса крыши;
  • Для настила пола (в туалете) необходимы доски сечением 40х150 мм в количестве (минимум) 20 штук. В качестве чистового пола используются OSB листы;
  • Если полы в душевой будут покрыты кафелем, то необходимо количество равное 2 м²;
  • Пластиковые трубы и канализационный слив;
  • Бетонная смесь (М-200) в количестве полутора куба;
  • Фанерные листы для изготовления опалубки;
  • Песок и гравий;
  • Металлочерепица.

Все деревянные элементы не должны иметь сучков, трещин, плесени и повреждений от насекомых.

  • В качестве чернового потолка используются листы многослойной фанеры, ДСП, ДВП или OSB плит.
  • Для удобства крепления брусьев используются металлические уголки и пластины.

Необходимые инструменты

При строительстве дачного туалета с душем понадобятся следующие инструменты:

  1. Лопата штыковая и совковая;
  2. Электролобзик или ножовка;
  3. Бетономешалка;
  4. Электросварочный аппарат;
  5. Большая ёмкость с водой;
  6. Вёдра или тачка для переноски бетонной смеси, гравия и песка;
  7. Плоскогубцы и кусачки.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото
  8. Шуруповёрт или крестовая отвёртка.
  9. Топор.
  10. Молоток.
  11. Строительный уровень.
  12. Угольник.
  13. Измерительная рулетка.
  14. Шнур.
  15. Саморезы и гвозди.
  16. Рубанок.
  17. Карандаш.

Пошаговая инструкция по сооружению своими руками

Когда все необходимые материалы приобретены, а инструменты подготовлены к работе, можно приступать к строительству дачного туалета с душем:

  1. Сначала нужно правильно выбрать место для этого сооружения. Участок не должен находиться в низине или яме.
  2. Для этой постройки будет использован столбчатый фундамент. Чтобы его установить, необходимо сделать разметку на земле с помощью рулетки и шнура.
  3. После этого необходимо выкопать котлован для выгребной ямы. Её глубина должна быть от 1,5 до 2 и более метров. Ширина и длина котлована может быть разной. Обычно эти значения равны 100х150 см.

    Выгребная яма может быть и круглой, и квадратной формы

  4. Когда яма выкопана, её необходимо укрепить.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото Для этого стены ямы выкладываем кирпичом. В качестве склеивающего вещества используем цементный раствор.
  5. Когда стены готовы, дно ямы засыпать смесью песка и гравия, после чего забетонировать. В результате получится бетонная ёмкость, не пропускающая сквозь свои стены содержимое.

    Кирпичная кладка предотвратит загрязнение почвы и подземных вод

  6. Далее необходимо установить столбчатый фундамент. Для этого выкапываем лунки глубиной 80 см и диаметром 20 см.
  7. Их дно сначала следует засыпать 10-сантиметровым слоем песка, который необходимо утрамбовать.
  8. Сверху песка насыпать слой гравия толщиной 10 см, который тоже необходимо тщательно спрессовать.

    Правильное устройство фундамента создаст жёсткое основание для конструкции

  9. После этого, из фанерных листов или досок, нужно изготовить опалубку для столбов, которая должна возвышаться над землёй на 30 см.
  10. В середину лунки вставить от 3 до 5 прутьев арматуры для укрепления бетона. Элементы металлического каркаса соединить с помощью проволоки.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото
  11. Замесить бетон и залить его в опалубку. В случае проведения строительных работ в жаркую погоду опалубку с незастывшим бетоном необходимо чем-нибудь накрыть. Если этого не сделать, бетон может растрескаться.
  12. Оставить будущий фундамент на пару суток для застывания.
  13. По истечении указанного времени снять опалубку.

    Опалубка придала квадратную форму столбу, а металлическая армтура — прочности

  14. Далее необходимо установить сливную трубу под душевой. Слив разместить в установленном месте, а другой конец трубы вывести наружу.

    Благодаря выведению сточных вод, влага не будет скапливаться под душевой

  15. Для нижней обвязки использовать брусья сечением 100х100 мм. Соединять деревянные элементы способом в полдерева. Между древесиной и бетонным столбом проложить два слоя рубероида. Каркас с бетонным основанием соединить на металлические шпильки с гайками.
  16. В качестве каркаса над выгребной ямой использовать металлический швеллер.
  17. Теперь можно перейти к возведению каркасных стен.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото Для этого нужно брусья сечением 50х100 мм установить по углам. Их вертикальное положение проверить с помощью строительного уровня. В качестве соединений, вертикальных опор и нижней обвязки, использовать металлические уголки и пластины.

    Концы брусьев соединены способом в полдерева

  18. В каркасе установить два столба высотой 1960 мм на место дверей. Расстояние между ними сделать 770 мм.
  19. После того как все вертикальные опоры установлены, необходимо сделать верхнюю обвязку из брусьев сечением 100х100 мм. Закрепить её на металлические пластины и уголки с помощью саморезов.

    Деревянные укосины временно укрепят конструкцию

  20. На верхней обвязке, посередине, установить три вертикальных стойки, сверху которых закрепить коньковую доску.

    Высота стоек определит угол наклона крыши

  21. Из досок сечением 10х40 мм сделать стропила для двускатной крыши с шагом 65 см. Длина стропильных ног должна быть на 20 см больше, чем края стен сооружения. Все элементы закрепить саморезами.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото
  22. Затем из обрезной доски сделать обрешётку с шагом от 20 до 30 см. На коньковом элементе соединить её друг с другом. Длина досок должна подбираться так, чтобы они выступали на 20 см.

    Выступающие части обрешётки послужат козырьком для постройки

  23. Прибить ветровые доски. Крышу накрыть листами металлочерепицы, которые закрепляются к обрешётке на саморезы. Пароизоляционный слой для этой конструкции не предусматривается, так как она не будет отапливаться.
  24. Теперь перейти к установке пола в туалете. Нарезать брусья нужной длины из досок толщиной 40 мм, которые закрепить на нижней обвязке саморезами. Длина пола от входа до постамента с сидением составляет 100 см.
  25. Нарезать 5 брусьев длиной по 40 см, и с помощью металлических уголков и саморезов прикрутить их к половой доске. Параллельно им на швеллере тоже установить 5 вертикальных брусьев, соединив их такими же досками. К боковым опорам (будущего помещения туалета) и задним прикрепить такие же брусья. В результате, должен получиться каркас, похожий на большую ступень.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото Эта конструкция из деревянных брусьев предназначена для постамента.

    Указанная конструкция укреплена металлическими уголками, которые делают её более крепкой

  26. Обшить его доской толщиной 20 мм. Затем необходимо утеплить стены туалета и душа. Для этого внутреннюю сторону каркаса сооружения оббить досками толщиной 20 мм. Затем между каждой вертикальной опорой плотно вставить пенопластовые плиты толщиной 10 мм. Щели между ними заполнить монтажной пеной. Также необходимо утеплить потолок.

    Пенопласт надёжно защитит стены от холода и жары

  27. Затем нужно оббить наружные стены и внутреннюю сторону потолка досками, толщиной 20 мм.
  28. Теперь можно заняться строительством душа. Чтобы вода уходила в землю не под постройкой, нужно сделать сливную систему. Для этого выкопать небольшую канаву, в которую уложить обычную канализационную трубу диаметром 10 см. Один конец этой трубы должен вести к отводу с прямым углом, для соединения к канализационному сливу.
  29. Накрыть его полиэтиленом и присоединить к трубе.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото
  30. В помещении душевой засыпать полы слоем щебня. Это нужно, для того чтобы тратить меньше бетона. Щебень нужно расположить так, чтобы его уровень вокруг слива был меньше, чем по периметру.
  31. Сверху залить бетоном и разровнять его. В результате поверхность по всему периметру будет иметь равномерный спуск к месту слива для воды. Это основание должно быть без ямок и выступов, чтобы она беспрепятственно стекала.

    Наклон пола к сливу

  32. Подождать, пока бетонное основание застынет, после чего покрыть его слоем битумно-резиновой мастики. Перед применением её необходимо разогреть до жидкой массы. Затем, с помощью кисточки, нанести на сухой и очищенный от пыли бетонный пол. Таким же образом необходимо обработать нижнюю обвязку конструкции.
  33. Когда мастика затвердеет и остынет, можно перейти к установке деревянного пола в душе. Для этого необходимо доски толщиной 40 мм нарезать на фрагменты длиной 137 см.
  34. Указанные доски уложить на обвязку и прикрутить саморезами.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото Чтобы вода уходила сквозь пол, необходимо между древесиной оставлять расстояние от 15 до 20 мм.

    Щели между досками способствуют лучшему оттоку воды

  35. Оббить внутреннюю поверхность помещения для душа досками толщиной 20 мм. Всё обработать влагозащитным составом. Покрыть всю душевую яхтным лаком в два слоя. После первого раза дать ему высохнуть и только потом приступать ко второму нанесению. Такими же досками оббить все внешние стены постройки.
  36. С помощью шлифовальной машины зачистить деревянные поверхности душа и туалета.
  37. Затем нужно обезопасить фундамент от потоков воды. Для этого необходимо установить систему водослива. К краям стропил прикрепить сливные каналы, к которым с каждой стороны установить водосточные трубы.

    Благодаря трубам и желобам, вода не будет скапливаться у стен конструкции

  38. Теперь необходимо уделить внимание вентиляции в туалете и его яме. Для этого нужно в крышке выгребного отдела сделать отверстие диаметром 10 см, в которое вставить пластиковую трубу.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото Её высоту нужно сделать выше коньковой части крыши на 70–100 см.
  39. Для вентиляции в помещении туалета необходимо просверлить отверстие в его стене диаметром также 10 см. В него вставить пластиковую трубу и вывести параллельно предыдущей. Сверху каждой трубы закрепить зонтики от попадания осадков.

    Установка вентиляционной системы создаст условия для выхода метана

  40. Для использования дачного душа и туалета в тёмное время суток необходимо провести электричество. Для этого в перегородке между туалетом и душем просверлить отверстие, в которое завести провода и подключить их к распаячной коробке. Лампу прикрепить к потолку и прикрутить плафон закрытого типа. Выключатель вывести на стену. Это сделать в обоих помещениях.

    Соединения проводки нужно тщательно изолировать от влаги

  41. Теперь нужно установить двери. Их необходимо обработать теми же составами и лаком, как и помещение душевой.

Установка и нюансы использования на даче

Когда конструкция дачного туалета и душа возведена, можно перейти к непосредственной установке бочки для воды, присоединению к ней трубки с душевой лейкой.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото Также необходимо установить место для сиденья в туалете.

Для установки бочки с водой наиболее подходит плоская крыша. Так как в нашем случае она двускатная, то для этой ёмкости необходимо соорудить подставку. Её нужно изготовить из металлических труб, швеллера или уголка, с помощью электросварки. В нашем случае использован уголок из металла со сторонами 50 мм и толщиной 3 мм. Для укрепления конструкции нужно перпендикулярно, через каждые 100 см, приварить усилители. Общая длина каркаса составляет 4 м. В результате должна получиться цельная подставка в виде треноги. Затем, около стены душевой пробурить три ямки глубиной 1 м. В них опустить треногу и залить бетоном.

С целью эконочии материала, изготовлен каркас из трёх металлических уголков

В качестве бочки для воды использована пластиковая ёмкость высотой 20 см, длиной и шириной — 100 см. Из-за небольшой высоты, вода в такой ёмкости нагревается от солнечных лучей довольно быстро. Под ней необходимо сделать деревянный каркас.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото В нашем случае он изготовлен из брусьев сечением 50х50 см, по 100 см каждый. Следует соединить их концы способом в полдерева и закрепить саморезами.

Форма этого бака вмещает много воды, которая быстро нагревается на солнце

Деревянный каркас необходимо прикрепить к стойке на саморезы.

Теперь можно перейти к монтажу труб для душа. Для этого лучше использовать пластиковые, диаметром 25 мм. В бочке аккуратно просверлить аналогичное отверстие, в которое, используя контргайки и резиновые уплотнители, установить фитинг. К нему присоединить трубу, в которой через 50–60 см подсоединить шаровой кран. Он необходим для перекрытия воды в случае каких-либо ремонтных или строительных работ. Затем просверлить отверстие в потолке и просунуть в него трубу. Используя тройники и фитинги, расположить её в душевой. В трубке под потолком установить лейку с краном.

Теперь необходимо установить сидение в туалете. Чтобы сделать ровное отверстие, необходимо приложить ведро к середине постамента и обвести его карандашом.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото С помощью электролобзика вырезать отверстие в размеченной области.

Ведро скроет края отверстия

В него вставить ведро и закрепить на саморезы. В случае использования туалета в зимний период, необходимо приобрести сидение из пенопласта. В любую погоду оно будет тёплым, что немаловажно для здоровья.

Внешний вид готовой постройки хорошо впишется в территрию дачного участка

 Видео: этапы возведения дачного туалета с душем под одной крышей

Приложив незначительные усилия, вы своими руками возведёте нужную и удобную постройку. Отдых и проживание на даче станут намного комфортней. Чтобы искупаться после работы в саду в жаркий день, не нужно греть воду и тратить электричество. Благодаря различным материалам внешней отделки совмещённые в одной постройке туалет и душ не нарушат архитектурный ансамбль дачных построек.Как построить туалет и душ на даче своими руками размеры чертежи фото: Дачный туалет своими руками: 48 чертежей + фото

  • Автор: Андрей Соколов
