Многие люди мечтают о собственной яхте. Однако, это удовольствие не из дешевых и не является доступным для большинства людей. Но что же делать если средств на покупку готовой и полностью оборудованной мечты нет? Возможно, стоит задуматься о самостоятельном изготовлении судна.

Если Вас не покидают мысли о том, как построить яхту своими руками, то эта статья –  для Вас.

Содержание

  1. Нужна ли Вам собственная яхта?
  2. Первый.
  3. Второй.
  4. Третий.
  5. Четвертый.
  6. И, наконец, совет пятый.
  7. С чего начать?
  8. Собираем конструктор
  9. Строим яхту самостоятельно
  10. Важные замечания
  11. Заботимся о красоте судна
  12. Если выбрали сложный путь
  13. Сколько стоит построить яхту?

Нужна ли Вам собственная яхта?

Один яхтсмен сказал очень правильную фразу:

Лично я придерживаюсь мнения, что строительство яхт собственными руками, когда это не ваша работа, за которую, кстати, весьма неплохо платят, есть болезнь.Яхту сделать своими руками: проекты, советы и полезная информация И относиться к этому надо как к болезни.

Внимательно прислушайтесь к своему внутреннему состоянию и проанализируйте собственное поведение.
Если:

А) Вы просиживаете по ночам на кухне, с трудом разбирая болгарский текст книги о Джошуа Слокаме и его «Спрее» , несмотря на то, что этому языку вы нигде не учились. Опыт зарубежной знаменитости вам конечно же поможет, однако будет нелишним зайти в городскую библиотеку и взять там эту же книгу в русском переводе.

Б) У вас накопились три тетради с подробными рисунками яхты о которой вы мечтаете.

В) Прежде чем потратить какое-то количество денег на домашние нужды, вы всегда задумываетесь о том, что этим деньгам можно найти лучшее применение.
У вас легкая и вполне излечимая форма заболевания. Предписание для выздоровления – проведите свой отпуск на яхте.

Если это не помогло и симптомы по пунктам А,Б,В не исчезают, продолжайте ваши исследования с целью выяснить истинное положение вещей.Яхту сделать своими руками: проекты, советы и полезная информация Попробуйте выяснить присутствуют ли следующие факторы:

Г) Вашу квартиру или дачу начинают загромождать строительные материалы, ощутимо мешая жить.

Д) Вы списались с какой-либо из фирм, изготавливающих паруса, и получили от них образцы парусных тканей.

Ваше заболевание начинает перерастать в хроническую форму. Необходимо срочно, не откладывая, провести отпуск на яхте в морских условиях. Желательно с выходом за границу, с обязательным посещением яхтенных магазинов.

Непременно записывайте цену всего того, что вы хотели бы установить на свою яхту. Очень хорошее терапевтическое воздействие производит пересчет цен из свободно конвертируемой валюты в национальную. При этом количество нулей требуется записывать полностью. Ни в коем случае нельзя бравировать знанием математики и прятаться за десятки возведенные в степень. Можно не получить желаемого результата.

Если не помогло и это и вы сделали последний шаг, заказав паруса на вашу, еще не начавшую строиться яхту, то это уже патология.Яхту сделать своими руками: проекты, советы и полезная информация Такие случаи не лечатся. В такой ситуации вам остается только одно: стройте яхту.

С этого момента вам будет не до шуток. Придется принять во внимание несколько практических советов профессионального яхтостроителя, которые не только позволят вам определиться с тем, что вы действительно хотите, но и, самое главное, примирить желаемое с вашими возможностями.

Первый.

Не приступайте к строительству, не продумав последовательности действий, и, самое главное, не решив окончательно для чего вам нужна яхта. В любой момент вы должны иметь возможность продать ваше изделие, пусть даже в недостроенном виде.
Ваша яхта должна иметь определенную потребительскую ценность, т.е. нравиться не только вам – автору и строителю, но и потенциальному покупателю.

Начиная строить яхту вы ввязываетесь в финансовое предприятие, сравнимое по своим масштабам разве что со строительством дома или даже очень приличного дома. В такой ситуации никакая страховка не может быть излишней.Яхту сделать своими руками: проекты, советы и полезная информация

Итак, в первую очередь вы должны определиться с назначением яхты. То есть необходимо четко представлять где ваша яхта будет эксплуатироваться ,что она должна иметь на борту и какой именно она должна быть, какого размера и типа.

Если в вашем распоряжении только глубоководная морская акватория и прекрасная стоянка, есть смысл остановиться на классическом килевом

А какой будет Ваша яхта?

варианте. Если же вы не живете у моря и большую часть времени вынуждены довольствоваться реками и водохранилищами,  есть смысл подумать и возможно остановиться на варианте швертбота.

Кажущаяся несолидность такого судна – это чисто психологический барьер, легко преодолеваемый массой эксплуатационных преимуществ. Обеспечить ему устойчивость, а значит и безопасность, не уступающую килевой яхте – дело техники. Лично мне килевики нравятся больше, но для нынешних условий жизни и работы я предпочел бы 10-метровый швертбот шарпи с фанерной обшивкой.Яхту сделать своими руками: проекты, советы и полезная информация Минимальная цена для таких размерений плюс прекрасная возможность проводить уикенды и при этом ни от кого не зависеть.

У вас уже чешутся руки, хочется строгать, пилить, видеть как материализуется мечта. Однако, я надеюсь, вы еще раз остановились и подумали. Ошибки в яхтостроении дороги, а у вас не так много денег чтобы выбрасывать их на ветер.

Второй.

Если у вас нет соответствующего опыта и знаний, не пытайтесь проектировать яхту сами. Сейчас уже есть из чего выбирать. Обратитесь за консультацией к знающим людям. Ими могут оказаться совсем не те, о ком вы сразу подумали. Признанные в вашем яхт-клубе авторитеты скорее всего в проектировании яхт не разбираются. Советы специалистов будут не только полезны, но и выгодны для вас.
Правильное начало – залог успешного конца.

Третий.

Прежде чем начать тратить деньги и силы, сделайте простейший экономический подсчет. Вам наверняка удастся просчитать реальную цену корпуса.Яхту сделать своими руками: проекты, советы и полезная информация Именно сейчас, когда мы с вами обсуждаем проблемы самодеятельного яхтостроения, во множестве мест гниют корпуса недостроенных яхт. Их хозяева сделали ошибку на первоначальной стадии, не определив сразу конечной стоимости яхты.Очень для многих планка оказалась установленной слишком высоко. Не перепрыгнуть.

При укрупненном подсчете принимайте строительную стоимость корпуса за двадцать процентов от стоимости полностью вооруженной яхты. В дальнейшем вы сможете уточнить количество денег, которое вам потребуется для того, чтобы построить яхту, ориентируясь на текущие цены рынка. Но не экономьте на пошиве парусов за счет фурнитуры, без нее ваши паруса парусами не будут.
Не экономьте на проекте. Рискуете потерять намного больше того, что сэкономите.

Старайтесь не покупать дорогостоящее оборудование впрок. Определите для себя критические сроки закупки того или иного. Помимо того, что дополнительное время позволит вам выбрать лучше и дешевле, кое-что в процессе строительства обязательно поменяется.Яхту сделать своими руками: проекты, советы и полезная информация

При регистрации яхты вам придется предъявить определенный набор снабжения и оборудования. Как бы вам ни хотелось иметь на борту нечто специфическое, запаситесь сначала необходимым.

Удобный интерьер – залог хорошего отдыха.

Четвертый.

Интерьер. Вам следует запомнить только одно – это мерило потребительской стоимости вашего судна. Однако яхту яхтой делает исключительно соблюдение определенных правил подбора и соединения в единый комплекс всего того, что обеспечивает ходовые качества и безопасность эксплуатации комплекса.

И, наконец, совет пятый.

Если хотя бы один из приведенных советов вам подходит, смело им воспользуйтесь. Если нет, начинайте строить яхту незамедлительно и лет через семь сами будете давать советы всем в них нуждающимся. И в том и в другом случае – да сопутствует вам удача!

С чего начать?

Воплотить в жизнь мечту о строительстве собственной яхты можно, предварительно изучив технологию построения яхты своими силами.Яхту сделать своими руками: проекты, советы и полезная информация Желательно в начале создать небольшой макет, чтобы понять принцип работы и особенности технологии. При успешном результате можно переходить к крупномасштабному проекту. У заинтересованного человека есть возможность выбора из двух вариантов: сборка судна из готовых деталей или полностью самостоятельное строительство из приобретенного материала.

Собираем конструктор

Как построить яхту своими руками, можно узнать далее. Сейчас в продаже есть множество вариантов сборных конструкций, которые уже раскроены по размерам. Останется только склеить и закрепить другим способом конструкцию, и судно Вашей мечты будет готово к приключениям. Для удобства сборки предлагается подробная инструкция по выполнению работ.

Такой комплект состоит из всех необходимых деталей для создания яхты, подробной инструкции и чертежей. Они обеспечивают все условия для правильности выполнения сборки с соблюдением особенностей технологического процесса. Такие «полуфабрикаты» проходят цикл предпродажной подготовки.Яхту сделать своими руками: проекты, советы и полезная информация

Для успешного выполнения сборки контролируется качество комплектующих. Модель собирают, оценивают точность раскроя, после чего снова разбирают и упаковывают для отправки заказчикам. Зная, как построить яхту своими руками, можно успешно выполнить сборку из готовых комплектующих. Останется только самостоятельно собрать судно и проклеить детали. В этом помогут предложенные в инструкции рекомендации от производителя.

Можно сравнить процесс создания такой яхты со сборкой конструктора, только более сложного и объёмного. Более сложная задача Продолжаем рассматривать вопрос о том, как построить яхту своими руками. Если вы не боитесь трудностей, располагаете большим количеством свободного времени и хорошо разбираетесь в чертежах, можно заняться строительством судна «с нуля».

Строим яхту самостоятельно

Такая задача будет более сложной, так как строитель должен будет сам выполнить раскрой материалов. А такой процесс подразумевает наличие определенных навыков и дополнительного оборудования.Яхту сделать своими руками: проекты, советы и полезная информация Если Вы – новичок в судостроении, такая задача будет довольно сложной и

Строительство судна требует много  времени

трудновыполнимой. Для её реализации потребуется тщательно подготовиться, изучить большое количество информации о том, как построить своими руками яхту из дерева.

Итак, сначала изучите как можно больше специальной литературы. Настройтесь сразу создать маленькую модель, чтобы не рисковать большими объёмами материалов, что достаточно накладно. Проанализируйте особенности процесса, как построить яхту своими руками, фото с изучением пошаговой инструкции.

Далее позаботьтесь о наличии помещения, в котором непосредственно и будут происходить строительные работы. Оно должно быть достаточно просторное, так как размеры готового судна не маленькие. Чем лучше будут организованы условия для строительства, тем успешнее и быстрее будет завершен процесс создания яхты. Также важно запастись необходимыми для работы инструментами.

Начинаем строительство. Процесс создания яхты именуется эллингом.Яхту сделать своими руками: проекты, советы и полезная информация Какой бы ни была выбранная вами модель, начинать реализацию проекта необходимо после того, как будет тщательно изучена вся предоставленная документация и пошаговая инструкция, как построить яхту своими руками. Это достаточно важный этап, ведь ошибки на данной стадии могут иметь серьёзные последствия. Рекомендуем приобрести готовый набор деталей из дерева, чтобы не рисковать большими объёмами натуральной древесины. Это позволит сэкономить не только средства, но и массу времени.

Важные замечания

Советы, как построить яхту своими руками, помогут выполнить этот процесс четко и результативно. Начните с того, что соедините шпангоуты и киль. В конечном итоге должен получиться вид неразъемного соединения. Далее следует установка спрингеров на шпангоуты. Так обеспечивается крепление обшивки судна. Для этого используется специальная влагостойкая фанера. Такая сборка потребует традиционного положения. Следовательно, потребуется установить яхту вверх килем, что дает возможность точно рассчитать размеры и обеспечить создание идеальных обводов судна.Яхту сделать своими руками: проекты, советы и полезная информация

Применение обшивки из влагостойкого типа фанеры позволит достичь высоких показателей надежности, которыми будет отличаться судно по структуре. Не забудьте позаботиться о применении стеклоткани, для герметизации поверхностей. Монтировать стеклоткань необходимо на участки, где есть специальная влагостойкая эпоксидная композиция. Его необходимо настилать в несколько рядов. Когда они высохнут, образуется слой однородной непромокаемой поверхности.

Заботимся о красоте судна

Книга «Как построить яхту своими руками» информирует нас, что создать привлекательную модель и дополнительно обеспечить защиту готовых поверхностей можно с применением специального лака и красок, которые имеют водостойкий эффект. Понадобится выполнить прокраску внутри яхты с применением краски такого типа. Впоследствии появится возможность заняться палубой. Работы подходят к концу Завершающим этапом будет окончательная отделка корпуса. Далее устанавливается разновидность необходимого оборудования и парусного оснащения.Яхту сделать своими руками: проекты, советы и полезная информация

Важнейшим этапом выполнения по инструкции, как построить яхту своими руками, является испытание готового судна и проверка прочности соединения всех элементов. Это обеспечивает меры безопасности, необходимые для всех водных видов транспорта. В случае наличия некоторых недоработок и недочетов, которые отмечены при конструировании судна, необходимо позаботиться об их скорейшем устранении. Ведь Вы рискуете своей безопасностью на воде.

Если выбрали сложный путь

Строительство судна без заготовок и инструкции требует самостоятельного поиска чертежей. Необходимо точно выполнить расчеты, чтобы не ошибиться с количеством древесины. Первым этапом будет подготовка проектной документации. Самостоятельное её составление не под силу новичкам. Понадобится обращение к сотрудникам специализированных организаций или помощь интернет – ресурсов.

Второй этап – подготовка просторного помещения, создание эллинга для выполнения строительных работ. Проводится сборка стапеля в соответствие с размерами судна.Яхту сделать своими руками: проекты, советы и полезная информация Создание стапеля заключается в кладке брусьев хвойной породы древесины на участки ровной подготовленной поверхности. Потребуется выполнить такую процедуру двумя слоями с перевязкой конструкции для образования поверхности, которая будет точно горизонтальной. Третий этап заключается в заготовке древесины. Она должна быть качественной, так как это влияет на прочность и судоходные качества судна.

Создания судна подразумевает наличие древесины двух сортов: доски из хвои без сучков и более твердой породы древесины, к примеру, дубовой или из ясеня. Требуется учитывать параметры влажности материала, которые должны находиться в пределах до 20%. Это позволит уберечь конструкцию от возможной деформации. Четвертый этап – сборка всех элементов конструкции. Собирать и проклеивать шпангоутные рамы необходимо с использованием специального шаблонного приспособления.

Нахождение рабочего плаза должно располагаться на фанерных листах от 10 до 12 мм толщиной. При установке заготовки форштевня позаботьтесь о точной выдержке угла наклона.Яхту сделать своими руками: проекты, советы и полезная информация Он должен четко ориентироваться на линию горизонта. Крепление всех элементов выполняется шурупами или на клей. Следующий этап – выполнение обязательной мелковки поверхностей яхты, чтобы выявить все несоответствия, устранить дефекты. Обшить судно можно листовой фанерой.

Жесткость и герметичность обшивки обеспечивается при обклеивании её стеклотканью. Далее необходимо перевернуть основу судна и набрать палубу продольным способом. После этого следует выполнение малярных работ и испытание судна. Подведем итоги Надеемся, что данная статья о том, как построить яхту своими руками, поможет вам достичь желаемой цели и осуществить мечту о путешествии на собственном судне. Для этого понадобится запастись терпением, позаботится о наличии помещения и инструментов. Важно приобрести качественные материалы, из которых будет изготовлено судно.

Сколько стоит построить яхту?

Проще всего вычислить необходимое время и финансовые вложения можно по формуле, основанной на многолетних наблюдениях: цена определяется каждым килограммом водоизмещения.Яхту сделать своими руками: проекты, советы и полезная информация Исходя из данных пятилетней давности, на европейских и американских верфях цена на производство круизерной яхты в размере 30-40 футов (9,2-12,2м) колебалась от $25 до $40 за килограмм.  Причем более тяжёлые стремятся к нижней шкале, а лёгкие – к верхней, т.е. лёгкие стоят дороже. И нет разницы, из какого материала вы хотите иметь корпус – алюминий, дерево, железо или пластик. Цена материалов для корпуса и палубы колеблется от $1,5 до $4 за килограмм. Остальное – балласт, основной такелаж, паруса, трюмные насосы и цистерны, простой двигатель, электропроводка, интерьер.

Сюда не включена электроника. Цена на материалы делится на три части. Одна треть – на корпус, палубу и кабину, включая балласт. Вторая треть – двигатель, цистерны, сантехника, электропроводка и интерьер. И последняя – такелаж, палубное оборудование, паруса, парусное оборудование и якорная организация.  Эти цифры подтверждают практически все яхтостроители. Кстати, если вы решили купить только корпус, то всё равно считаетесь строителем-любителем и эта формула применима к вам.Яхту сделать своими руками: проекты, советы и полезная информация Труд. Здесь можно хорошо сэкономить.

Карло Сциарелли (Carlo Sciarelli), известный итальянский дизайнер, на каждую из 200 построенных яхт своего дизайна делал таблицу временных затрат. Его дизайны включают в себя и 20-футовик (6,1м) в 2 тонны и 140-футовик (42,7м) в 100 тонн. Все они – алюминиевые, пластиковые и традиционные деревянные – строились на профессиональных верфях.

Цифры дизайнера варьируются в пределах 5%. По его записям для лёгких яхт требуется около 1100 человеко-часов, для тяжёлых – около 900 на каждую тонну водоизмещения. Карло дополняет, что непрофессионалам, любителям требуется на 25…50% больше времени. Его слова подтверждает также таблица, составленная Lyle Hess и Rod Stephens. Она показывает зависимость временных и денежных затрат от размера яхты.

Стоимость материалов идёт из расчёта профессиональных верфей на весну 1998г. Длина и водоизмещение – для среднетипичного круизера.
Чистый корпус, без палубы и балласта, предполагает всего 20-25% рабочего времени.Яхту сделать своими руками: проекты, советы и полезная информация Добавить балласт, рулевое перо, палубу, кабину – и ваша лодка будет закончена на 40%. Другие 40% требуются на установку двигателя, цистерн, сантехники, электропроводки и на внутренний интерьер.

Оставшиеся 20% уйдут на такелаж, установку палубного оборудования, включая поправку на поиск и покупку материалов и уборку места, где строится яхта. Время на подготовку накрытия или цеха может занять 200-300 часов. Новичку необходимо учитывать сложность изготовления ровной и плавноскругленной поверхности и выравнивание ошибок, так что ко времени профессионалов будет справедливо добавить 35%. Эта основная

Начинать лучше с небольшого судна

информация действительно необходима, потому что постройка яхты – дорогостоящий проект. Средний 30-футовик водоизмещением в 5,5-6 тонн обойдётся от $25 000 до $48 000 на материалы и плюс 4 800 часов, оторванных от детей, выходных с друзьями, семьи, отпуска. Если вы начали строить 12-тонный 40-футовик, стоимость материалов обойдётся в $50 000-$96 000, а времени уйдёт 10 000 часов.Яхту сделать своими руками: проекты, советы и полезная информация

Опрос самостройщиков показывает, что среднее время для постройки 30-35-футовиков (9,2-10,7м) около семи лет от начала и до конца. 40 футов (12,2м) требует до 10 лет. Я знаю один 35-футовик (спущен на воду прошлой осенью), который строился 22 года.  Да, это выглядит немного бредово, пока вы не поймёте, что в среднем человек проводит на основной работе 50 недель в году. 5х8 часов = 2 000 часов в год. И наивно ожидать, что после работы он приедет домой или в мастерскую и уделит яхте более 20 часов в неделю, 1 000 в год. Даже если самостройщик будет продуктивный, как профессионал, он потратит минимум 7 лет на возведение 35-футовика. Потому-то Карло Сцирелли не продаёт свои планы аматорам, пока не встретится со строителем и его женой и доходчиво не объяснит все временные расклады.

«Подобный проект может полностью разрушить вашу семью, но ведь яхта предполагает счастливый отдых для всех.Я не хочу чувствовать, что моя работа ведёт к разрушению чьей-либо семьи»

Внимательно просчитанная, логически обдуманная яхта, построенная в домашних условиях, может быть довольно самобытной.Яхту сделать своими руками: проекты, советы и полезная информация Если вы согласитесь с реальностью цен и времени, постройка собственной яхты – это великолепное вложение денег.  Каждая копейка, задействованная в проекте, свободна от налогов. К тому же многим наверняка намного проще собрать энную сумму, чтобы начать строить, и потом добавлять по несколько сотен, периодически покупая материалы, чтобы двигаться дальше.

Яхта, которую вы с любовью строили для себя, это не только дом на плаву, который покажет вам мир, но и наилучшая визитная карточка – несомненное свидетельство ваших яхтенных профессий. Если вы впервые пытаетесь построить или оборудовать голый корпус, лучше сначала задуматься о строительстве маленькой лодки, ялика или шлюпки, которую впоследствии можно использовать как шлюпку на борту вашего океанского круизера. На ней можно ходить под парусом во время перерывов в большом проекте. Работая над шлюпкой, вы приобретёте изначальный опыт и мастерство и на практике научитесь рассчитывать время и деньги, необходимые для постройки.Яхту сделать своими руками: проекты, советы и полезная информация  Чтобы получить хорошую яхту, которой вы будете гордиться, нет дешёвых путей. Но она с лихвой возместит и деньги, и время, затраченные на неё.

Но когда все работы останутся позади, и вы взойдете на борт собственной яхты, можно будет получить максимум удовольствия от реализации своей заветной мечты. На этом судне вам предстоит совершить множество приятных путешествий, налюбоваться красотами водных пейзажей, удачно провести время с семьёй или друзьями. Всё это стоит тех трудов, которые предстоят человеку, решившему изготовить яхту своими силами.

Начинайте – все выйдет!

Как построить яхту своими руками

Построил себе вот такую лодку. Две навигации — полет нормальный. На все ушло около года. Строил сам, по выходным и по паре часов после работы.


Это сентябрь этого года.

Формую киль.

Размечаю и вырезаю детали.

Все детали нарезаны.

Начало сборки.Яхту сделать своими руками: проекты, советы и полезная информация

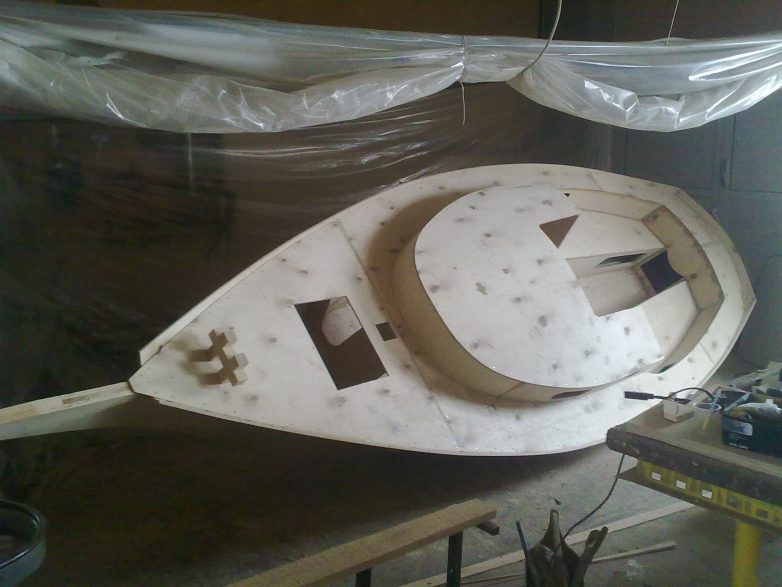

Палуба.

Борта.

Люк якорного ящика (форлюк).

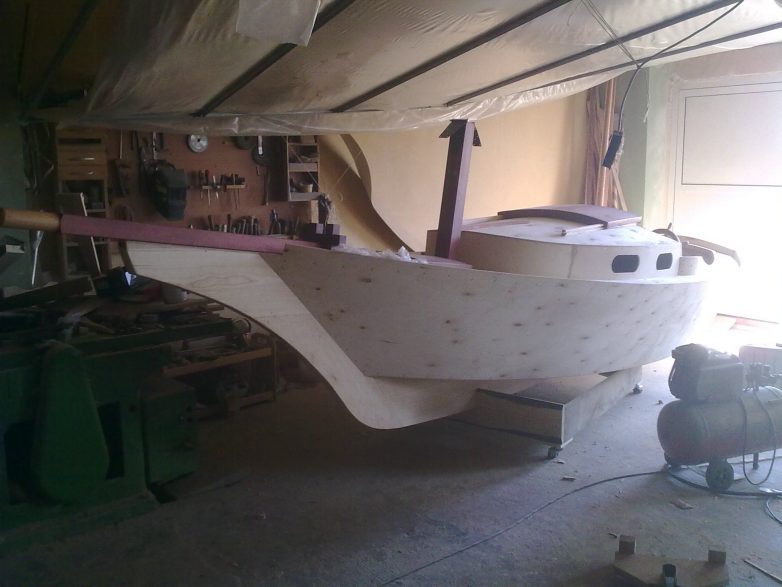

Вид с кормы.

Еще вид.

Надстройка рубки. (видно бумажную часть стройки)

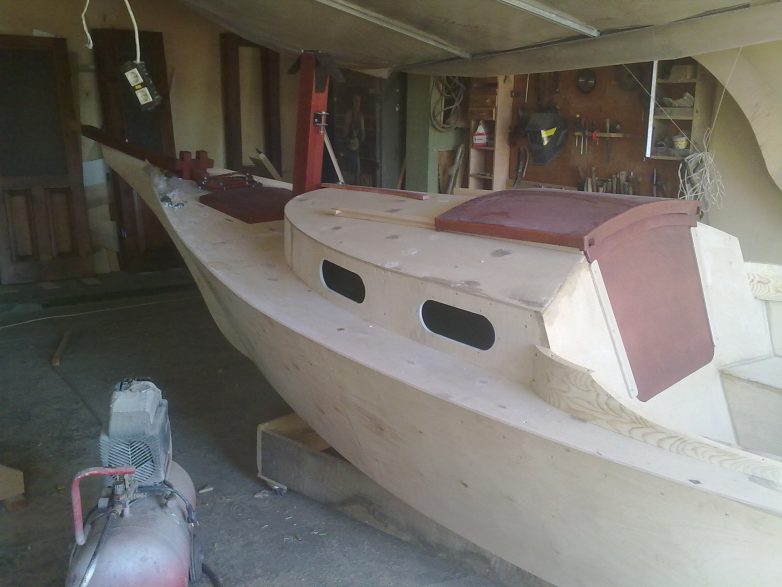

Вырезал «люмики», накрываю рубку.

Заготовки задвижного люка.

Люк готов.

Параллельно изготавливаю штурвал.

Штурвал готов.

Ну и естественно само перо руля.

Типа мебель.

Откидной столик и ящик для аккумулятора.

Замеблировался.

Зашиваю кокпит.

Вырезал люки для рундуков и дошил полностью кокпит.

Выкручиваю шурупы и сажу все на шканты (деревянные колышки).

Сборка мачты.

Узел завала мачты и кардан гика.

Покрасил рангоут (мачта, гик, гафель).

Штурвал.

Ну и еще все люки.

Примерил бушприт ( палка та, что на носу торчит)

Отделал каюту.Яхту сделать своими руками: проекты, советы и полезная информация пыли внутри немерено.

Начал делать дельные вещи.
Закрутка стакселя и вертлюг.

Не помню как оно называется.

Готовые штукенции.

А вот так это называется- мягкий талреп.

Еще дельняк- утки. Все из красного дерева.

Блоки для бегущего такелажа (веревок). Ролики из капролона на подшипниках.

И начало самого забавно-муторного процесса- оклейка стеклопластиком и прочие операции.

После оклейки идет шпатлевание, для защиты стеклоткани от мех повреждений ну и для выведения поверхности. Это не последний слой.

Кокпит оклеен и частично прошпатлеван.

Верх лодки прошпатлеван и частично зашкурен (кокпит).
В ведре эпоксидная смола, а в бутылках отвердитель и пластификатор.

Переворот лодки и начало оклейки днища.

Проклеил все грани и стыки лентами стеклоткани.

Примеряю и режу ткань. На днище и бортах по 3 слоя.

После оклейки- шпатлевка.Яхту сделать своими руками: проекты, советы и полезная информация

После зашкуривания.

Повторное шпатлевание и шлифовка, этим можно заниматься до бесконечности.

Лодка подготовлена к покраске.

Покрасил.

Наложил на киль полосу металла для защиты.

Снова переворот и еще одно прошпатлевывание.

Крашу.

Отделка привального бруса и брызгоотбойника.

Пошла сборка и установка всех деталей.

Кокпит.

Затащили на лафет и выволокли на улицу- лодка увидела свет.

Примерил мотор. Пантограф под мотор самодельный.

Хоть в проекте размеры парусов и есть, решил перепроверить. Ткани много, работы много, жалко труда.

Как шил паруса, я думаю не интересно.

Вырезал имя лодке.

Установил.

А вот то, ради чего все это затевалось.

Вот и вся история. Сезон подходит к концу, до встречи на воде в следующем году.Яхту сделать своими руками: проекты, советы и полезная информация
