Гриль своими руками — пошаговая инструкция с чертежами, фото и видео

Отправляясь на дачу, с собой берут мангал или барбекю-печь. Но чаще всего на дачном участке уже установлен гриль — универсальное устройство, на котором готовят множество блюд. Соорудить его можно своими руками, надо только разобраться в инструкции по изготовлению.

Содержание

• 1 Из чего состоит угольный гриль

  • 1.1 Отличия от мангала и барбекю

• 2 Подготовка к изготовлению: размеры и выбор материала

• 3 Как сделать уличный гриль из кирпича своими руками

• 4 Создание смокер-гриля (коптильня, барбекю) на основе баллона

  • 4.1 Видео: многофункциональное устройство своими руками без чертежа

• 5 Изготовление устройства из бочки

• 6 Строительство гриль-домика

Из чего состоит угольный гриль

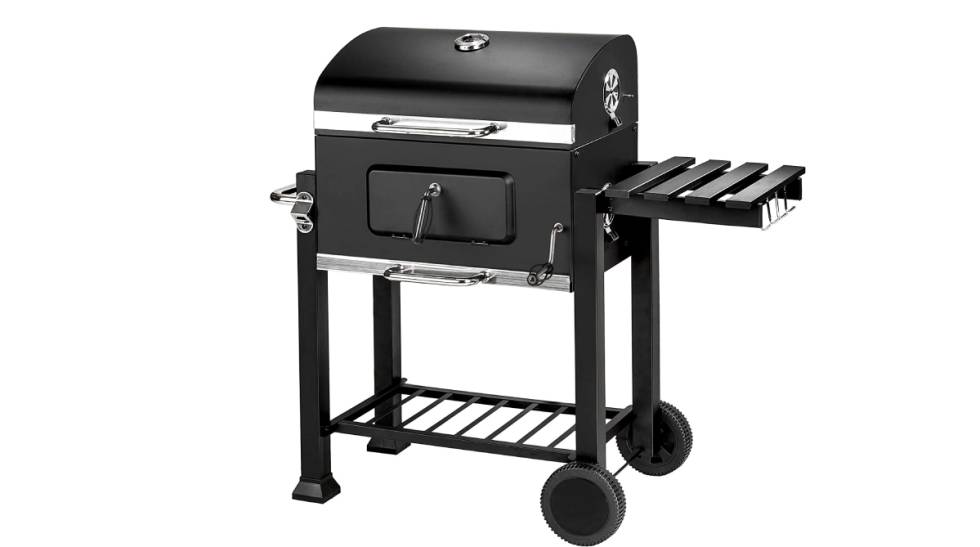

Гриль простой модели имеет металлический каркас и крышку. Но наиболее важной деталью является решётка. Она изготавливается из прочного алюминия или нержавеющей стали, и служит площадкой для мяса или других продуктов.

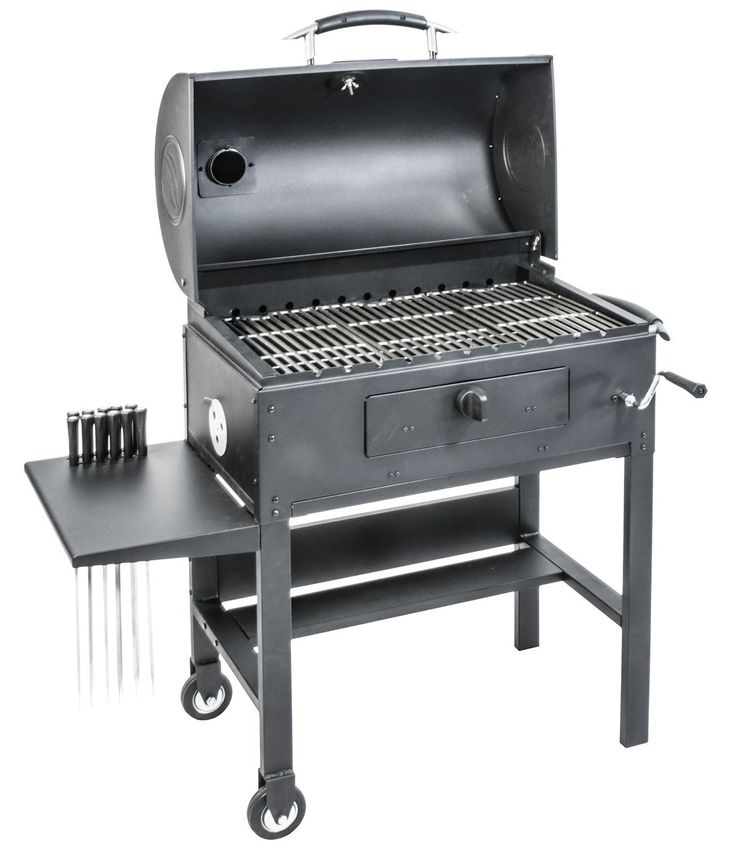

Решётки предназначены для готовки мяса

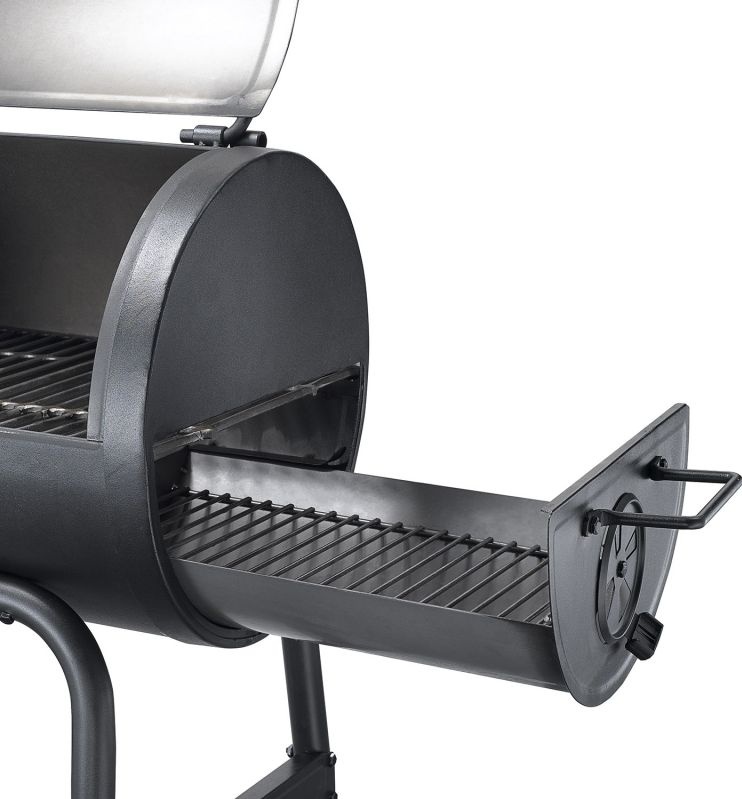

Усовершенствованное устройство, называемое смокер-грилем, включает в себя несколько отсеков, благодаря чему становится многофункциональным. Оно может быть и грилем, и барбекю, и устройством для горячего и холодного копчения. В этом устройстве есть не менее двух камер, так как в одной сгорает топливо, а в другой жарится мясо или иной продукт. Друг с другом эти отсеки сообщаются последовательно или параллельно.

Смокер-гриль состоит из двух камер, что позволяет лучше зажаривать продукты

От того, где находятся камеры, ничего не изменяется: всё равно дым, идущий от испепеляющегося топлива, попадает на продукты. Тип готовки зависит от способа поступления дыма на продукты:

• для горячего копчения дым направляют сразу на мясо;
• для холодного копчения разные камеры соединяют дымоходом, который остужает воздух;
• для получения блюд гриль готовят продуты над открытым жаром от горящего древесного угля и распахнутой (или затворенной) крышке.

Отличия от мангала и барбекю

Между собой гриль, мангал и барбекю похожи по способу приготовления пищи: продукты готовятся на углях и жаре. Но у мангала нет решётки, куда выкладывают мясо и овощи. Вместо неё используются специальные выемки на стенках и шампуры, причём используется он исключительно для готовки шашлыков.

Мангал используется для приготовления пищи на шампурах

Барбекю — это мангал с положенной поверх камеры решёткой. Чтобы превратить его в гриль, нужно добавить крышку. Она является регулятором температуры. Посредством крышки интенсивность жара можно увеличивать или уменьшать, добиваясь идеальных условий для готовки блюда.

В гриле куски мяса полностью прожариваются, чего почти не бывает при готовке шашлыков в мангале или барбекю (поэтому продукты там нужно постоянно переворачивать).

Гриль представляет собой конструкцию с решёткой

Подготовка к изготовлению: размеры и выбор материала

Чтобы соорудить гриль для дачи, часто пользуются уже готовыми чертежами.

Жар в устройстве гриля исходит от раскалённых камней

Конструкции из кирпича собираются просто, ведь класть этот материал гораздо легче, чем сваривать металлические детали.

Приспособление для жарки мяса обычно стоит на фундаменте

Несомненным преимуществом приспособления из стали считается возможность передвигать его с места на место. Из-за этого его обычно и решают выбрать в качестве приспособления для готовки.

Разные приспособления отличаются количеством решёток и устройством топки

Тому, кто неограничен во времени и возможностях, можно соорудить на даче домик-гриль. В таком помещении можно жарить шашлык круглый год. К тому же такой гриль можно дополнительно оснастить мотором, который автоматизирует систему.

Помещение гриль-домика сделано в форме ромба

Как сделать уличный гриль из кирпича своими руками

Для изготовления гриля на основе кирпичной кладки понадобится:

• 240 л жидкого бетона;
• шамотные и облицовочные кирпичи;
• решётка под продукты;
• угловая шлифовальная машинка, оснащённая алмазным диском;
• по 20 штук кронштейнов и крючков;
• 1 ведро клеевой смеси для соединения кирпичей;
• молоток из резины, мастерок и тара для приготовления раствора;
• бетономешалка, которую можно заменить миксером;
• дрель и свёрла, проделывающие отверстия в бетоне;
• перчатки, защитные очки, наушники и строительный уровень.

Кирпичный гриль сооружается поэтапно:

1. Сначала закладывается фундамент, для чего на участке делается разметка, по которой роется котлован глубиной не более 0,5. В утрамбованную яму засыпается гравий, уменьшающий размеры котлована на 30 см. Слой из камней разравнивается и заливается жидким бетоном.

   Поверхность бетонного основания обязательно выравнивают

2. Спустя трое суток при помощи строительного раствора создаётся кирпичная кладка, при этом аккуратно соединяются элементы конструкции, часть шва оставляют незаполненной.
3. Выполнив кладку до места расположения поддона, начинают устанавливать поперечные ряды кирпичей. Чтобы их выступающая часть, не имеющая опоры, не наклонялась, используют подставку, роль которой играет лист толстой фанеры.

   Главное условие работы — использование подставки

4. Кирпичи по краям конструкции, расположенные друг против друга, соединяются двумя металлическими полосами. Перемычки заранее обрабатывают краской, устойчивой к воздействию высокой температуры и появлению ржавчины. Параллельно двум полосам из металла на бетонный раствор прикрепляют ещё одну перемычку. Под ней и остальными вставленными в кладку деталями будет находиться выдвижной поддон.

   Металлические детали нужны для фиксации решётки

5. Салазки, задача которых заключается в держании решётки гриля, по толщине должны соответствовать шву кладки. Выяснить, равняется ли расстояние между кирпичами толщине салазок, можно посредством облома прута.
6. Все сделанные швы обязательно укрепляются бетонным раствором.
7. К каменной конструкции приклеивается столешница, на свои места устанавливается металлический поддон и решётка.

   Кирпичный гриль является сооружением простым, но удобным в использовании

Создание смокер-гриля (коптильня, барбекю) на основе баллона

Для изготовления данной конструкции нужно:

• 2 баллона;
• металлические уголки;
• термоустойчивая чёрная краска;
• стальная решётка под шашлыки;
• защитные очки и перчатки сварщика;
• гайки и болты для создания рамы и петель;
• трубы из стали большого диаметра;
• респиратор;
• сварочный аппарат и болгарка;
• ножовка, дрель и свёрла;
• молоток, рулетка и маркер;
• термометр для гриля, показывающий температуру до 300 градусов.

Весь процесс изготовления смокер-гриля выполняется в несколько шагов:

1. Из баллонов, в которых раньше был сжиженный газ, стравить остатки топлива. На них открутить вентили, чтобы заполнить ёмкости водой. Выполнение данных действий обязательно.
2. Чтобы вырезать крышку, баллон заваливают набок. Дверка должна получиться большой: шириной в половину периметра ёмкости и длиной практически с неё. Сделав первый разрез вдоль баллона, устанавливают петли, обеспечивающие движение крышки. После этого дверку в ёмкости вырезают полностью.

   Дверку вырезают, уложив ёмкость на землю

3. Второй газовый баллон, который станет дымогенератором, укорачивают на 25 см, и сваривают. В нём вырезают крышку, а на дно кладут колосник. К задней стенке ёмкости приваривают металлическую полочку, которая может стать опорой для решётки при жарке шашлыков. Поверх колосника рекомендуется установить металлическую коробку под угли.
4. В уменьшенном баллоне делают отверстие-поддувало, для чего берётся сегмент, вырезанный из остаточной части сосуда. К нему, а также к крышкам первого и второго баллонов привариваются ручки. Дверку большого баллона оснащают термометром.
5. В баллоне, взятом целиком, просверливают отверстие для слива жира. После этого к ёмкости приваривают две трубы (к верхней с помощью гайки приделывают заслонку).
6. Баллоны с крышками приваривают друг к другу, и кладут на раму, которой может быть металлическая конструкция в виде козлика, предназначенного для распила дров.

   Ёмкость меньшего размера регулирует подачу дыма

7. К внутренним стенкам большого сосуда приваривают металлические уголки — опоры для решётки, на которой будет жариться мясо.
8. Все элементы смокер-гриля окрашивают в чёрный цвет (или любой другой).

Видео: многофункциональное устройство своими руками без чертежа

Изготовление устройства из бочки

Для строительства альтернативного варианта барбекю, кроме бочки потребуются:

• специальная краска для барбекю;
• крючок;
• регулятор температуры;
• защитные перчатки и очки;
• сетка;
• нержавеющая стальная решётка;
• гайки и болты для рамы и петель;
• большие трубы из стали для дымохода;
• респиратор;
• полоски листвой стали;
• сварка;
• угловая шлифовальная машинка;
• ножовка;
• молоток;
• рулетка;
• маркер;
• дрель;
• свёрла.

Пошаговая инструкция по изготовлению дачного гриля на основе бочки выглядит следующим образом:

1. Со стенок совершенно пустой и чистой изнутри бочки с помощью дрели со специальной насадкой соскабливают краску. Если старое покрытие не будет полностью удалён, то он станет пузыриться и портить поверхность ёмкости;
2. Трубу диаметром 7 см делят. На готовых кусках под углом 45 градусов делают срезы. Трубы соединяют друг с другом, сваривают, не оставляя на месте шва пустот.

   Дымоход является результатом сварки отрезков трубы

3. На бочке прочерчивают линии, по которым будет вырезаться крышка. После этого, не касаясь боков ёмкости, посредством сварочного аппарата в бочке создаётся дверка.
4. К кромкам вырезанного листа (по обеим сторонам крышки) приваривают стальные пластины, которые не позволят дверке провалиться внутрь бочки.
5. Изготавливают раму, на которой будет установлен гриль. Для этого стальные прутья отпиливают ножовкой, и сваривают друг с другом, создавая конструкцию из двух прямоугольников, складывающихся внутрь. На центральной части рам делают отметки, на месте которых закрепляют петли, не дающие корпусу складываться.
6. На крышке бочки (в закрытом состоянии) отмечают области фиксации крепежа, и просверливают отверстия. В них продевают петли, фиксируют болтами и гайками.

   При крепелении петель пользуются дрелью

7. Заострённые края обивают окантовкой, чтобы во время эксплуатации не порезаться.
8. Из стальных профилей сваривают ручки, и оснащают ими дверку бочки.
9. Для фиксации решётки, на которой будет жариться мясо, к боковым стенкам приваривают прутья. Затем в бочке вырезают дыру, в которую продевают и приваривают ранее изготовленную трубу.

   Обычно для фиксации сетки достаточно четырёх стальных элементов

10. В бочке создают несколько вентиляционных отверстий. Дырочку маленького диаметра делают в середине ёмкости, чтобы из неё вытекал жир. Ещё одно отверстие требуется вырезать в крыше бочки, чтобы прикрепить к ней регулятор температуры.
11. На задней стороне гриля и на его крышке делают два крепления, предназначенные для крючка, который станет фиксатором открытой дверки.
12. Внутри бочки устанавливают гриль-решётку, сделанную из куска нержавеющей стали. Ёмкость окрашивают термостойкой эмульсией.

Строительство гриль-домика

Приступая к работе, надо приготовить:

• лопату;
• мешки с песком, щебнем и гравием;
• пластиковую трубу большого диаметра;
• 6 металлических балок длиной 2,5 м и сечением 100х100 мм;
• брусья, имеющие длину 1,5 м и сечение 80х80 мм;
• металлические уголки, саморезы и дрель;
• доски размером 50х100 мм.

Гриль-домик представляет собой миниатюрное строение, через крышу которого выходит труба

Чтобы соорудить домик для размещения гриля нужно следовать следующим рекомендациям:

1. Площадку под строительство помещения размечают, после чего с неё снимают верхний пласт грунта (около 30 см). В получившуюся яму насыпают песок, щебень и гравий. Слой из этого строительного сырья утрамбовывают и разравнивают.
2. На дно котлована укладывают пластиковую трубу, которая необходима для поддува. Затем в яме снова делают «подушку» из песка, гравия и щебня. На ней сооружают фундамент из тротуарной плитки, окружённый бордюрным камнем.
3. В землю вставляют 6 опорных балок для каркаса домика. Их соединяют с горизонтальными брусьями. После этого крепление выполняют ещё в 3 местах: сверху, по центру и снизу. Между всеми зафиксированными деталями должен быть угол в 60 градусов. Затем каркас нужно дополнить брусками, предназначенными для двери и оконных рам.

   Кострукция домика стоит на столбчатом фундаменте

4. Из досок, предназначенных для каркаса крыши, сооружают шестиугольник. Внутренний диаметр получившейся конструкции должен быть абсолютно пропорционален трубе гриля. К доскам, образующим основание для кровельного материала, прикрепляют стропильные ноги из обрезанных досок, которые служат элементами, соединяющим крышу с домиком. На каждом опорном столбе рекомендуется устанавливать по 2 стропила.

   Доски, укладываемые на углы дома, должны быть толстыми

5. Стены гриль-домика обшивают влагостойким материалом, например, плитами ОСП. А внутреннюю отделку помещения выполняют вагонкой. На крышу домика принято стелить мягкую черепицу. Строение оснащают окнами, дверью и самостоятельно изготовленным грилем.

Из чего и как сделать гриль — решает хозяин дачи. Однако наиболее популярными считаются приспособления, изготовленные из кирпичей, бочки и газового баллона. Они практичны, удобны и эстетичны.

• Автор: Ксения Зубкова
• Распечатать

Мой отец — строитель. Поэтому мне есть, что рассказать домашним умельцам.

Оцените статью:

(3 голоса, среднее: 5 из 5)

Поделитесь с друзьями!

Гриль своими руками — пошаговая инструкция с чертежами, фото и видео

Шашлык — любимейшее блюдо россиян на отдыхе. Можно жарить шашлык, имея лишь шампуры или решётку, соорудив подобие мангала из глины, камней или кирпичей. Главное, чтобы под шампурами возникла тяга. Но гораздо удобней и цивилизованней делать это на даче, в созданном собственными руками более сложном устройстве. Такие приспособления — гриль, мангал, барбекю — помогают дачному повару, отличаясь некоторыми особенностями конструкции.

Содержание

• 1 Общее устройство и назначение

  • 1.1 Мангал

  • 1.2 Барбекю

  • 1.3 Гриль

    • 1.3.1 Гриль обычный

    • 1.3.2 Смокер-гриль

    • 1.3.3 Устройство смокер-гриля

    • 1.3.4 Режимы приготовления продукта в смокер-гриле

• 2 Делаем смокер-гриль своими руками

  • 2.1 Выбор ёмкости для камер

  • 2.2 Инструменты

  • 2.3 Необходимые материалы

  • 2.4 Этапы работы

  • 2.5 Видео: смокер-гриль из газовых баллонов

• 3 Постройка гриль-домика

  • 3.1 Материалы для строительства

  • 3.2 Необходимые инструменты

  • 3.3 Пошаговая инструкция по постройке гриль-домика

    • 3.3.1 Видео: сборка гриль-домика

    • 3.3.2 Фотогалерея: примеры гриль-домиков

Общее устройство и назначение

Гриль, мангал и барбекю придуманы для жарки мяса, птицы, рыбы, овощей и грибов на углях. Они отличаются лишь сложностью конструкции и дополнительными возможностями.

Мангал

Это самое простое из всех приспособлений: прямоугольный металлический ящик на ножках без решётки для углей. Тлеющие угли лежат прямо на нижней поверхности мангала, и жар от них направлен снизу вверх. На боковых стенках сверху имеются выемки для укладки шампуров, а в нижней части — отверстия для создания тяги. Часто бывает складным и не имеет крышки. Его проще всего прихватить с собой на пикник или в туристический поход вместе с шампурами или решёткой.

Складной мангал можно устанавливать в любом месте, переносить и собирать при необходимости

К мангалу отдельно прилагаются шампуры. Лучше, если они будут стальными, витыми, с острыми концами.

Шампуры следует выбирать стальные с достаточно острыми концами

Некоторые больше любят складную решётку. На ней можно жарить и большие куски мяса и рыбы, и мясопродукты: сардельки, котлеты.

Решётка подходит для жарки любых мясных продуктов

Барбекю

О слове «барбекю» до сих пор много споров. Всё же самым лучшим объяснением является происхождение названия от французского словосочетания «barbe et queue» — «от бороды до хвоста». Изначально на решётке жарились не куски, а ягнята или поросята целиком. В русском языке это устройство получило нежное название «барбекюшница».

Барбекю отличается от мангала тем, что имеет более сложное устройство. Там, как в печи, имеется решётка для угля, которая обеспечивает хорошую тягу, и решётка для жарки мяса. Как и мангал, барбекю не имеет крышки. Это более сложное и дорогое устройство. Широко продаются готовые «мобильные» барбекю, представляющие собой металлическую конструкцию на высоких ножках, часто — с крышей и дополнительными откидными полочками. Они неудобны тем, что в непогоду их желательно убирать с участка. В более дорогих моделях расстояние решётки для продукта от решётки с углями может изменяться, что позволяет регулировать силу жара и очень облегчает готовку. Жар в барбекю тоже направлен снизу вверх.

Барбекю имеет дополнительную решётку для углей

Но часто слово «барбекю» применяют для обозначения большого сооружения на участке, которое также называют садовым камином. Как правило, оно выстроено из кирпича или камня, с солидной крышей и столом для подготовки.

Барбекю-садовый камин может быть выполнен в любом дизайнерском решении, в соответствии с общим стилем дома и двора

Гриль

Гриль отличается от мангала наличием решётки для углей, а от «барбекюшницы» и мангала — крышкой, которая обеспечивает воздействие жара со всех сторон, а не только снизу. Но если отложить её в сторону, то гриль станет работать как обычное барбекю.

Гриль обычный

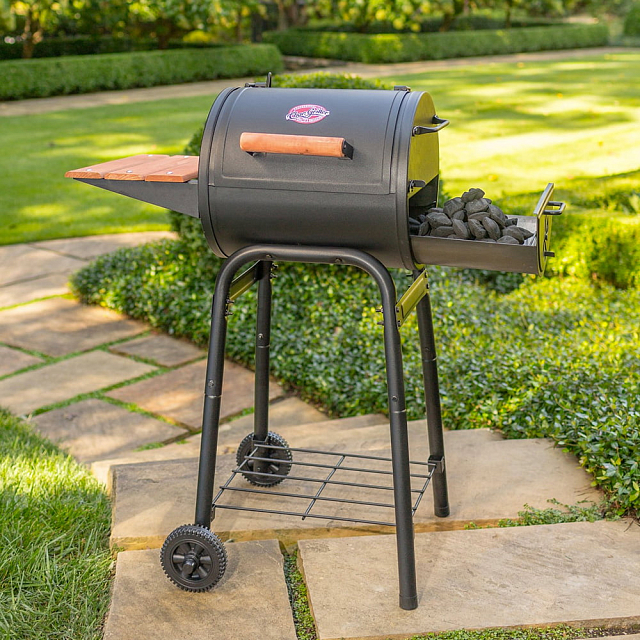

Он выглядит совсем не так изысканно, как «садовый камин», а похож на бочонок или плоский большой казан. В гриле можно регулировать приток воздуха к углям и жарящемуся продукту, для чего в нижней и верхней половинах сделаны заслонки. Иногда он оснащён зонтиком для собирания падающих тлеющих углей. Крышка — вещь очень полезная. Во-первых, скорость приготовления увеличивается; во-вторых, готовое блюдо получается тушёным, а не жареным — а значит, более полезным.

Мясо на гриле получается более полезным и готовится быстрее, чем в мангале

Смокер-гриль

В отличие от обычного гриля, универсальное устройство смокер-гриль (от английских слов «смок» — дым, или «смокер» — курильщик) имеет важную опцию: в нём можно не только жарить на огне, но и коптить продукты. Такой гриль оснащён несколькими камерами. Поэтому он умеет жарить на открытом огне, тушить под крышкой, коптить — горячим или холодным способами.

Обычная коптильня устроена так: в одной камере горят или тлеют угли, в другую помещаются продукты. Камеры соединяет «дымоход». От расположения камер зависит результат: если на продукты попадает горячий дым, то это горячее копчение; если дымоход длинный или сильно наклонный и дым при прохождении через него остывает, то это холодное копчение. Конечно, холодное копчение — процесс гораздо более долгий.

Смокер-гриль способен приготовить мясо двумя вариантами копчения

Устройство смокер-гриля

Устройство смокер-гриля может быть разным в зависимости от количества камер.

Многокамерный мультифункциональный гриль может готовить мясо четырьмя различными способами

Конструкция смокер-гриля включает в себя следующие детали:

• топку;
• камеру для гриля;
• камеру для копчения;
• дымоход.

Смокер обладает тремя камерами, которые имеют разные функциональные назначения

Смокер Kaizergrill KG-43 Magdeburg состоит из трёх камер, которые имеют разное назначение.

1. В вертикальной камере слева происходит холодное копчение.
2. В горизонтальной камере в центре можно жарить или производить горячее копчение.
3. В горизонтальной камере справа при копчении размещаются тлеющие угли или дрова.

Режимы приготовления продукта в смокер-гриле

1. Смокер-гриль работает как гриль: крышка закрыта, продукт находится не над жаром, жарка непрямая.

   Режим гриля подразумевает непрямую жарку под крышкой: когда мясо располагается не над углями, а чуть в стороне

2. Смокер-гриль работает как мангал: крышка открыта, продукт над жаром.

   Режим мангала представляет собой прямую жарку без крышки: мясо располагается прямо над углями

3. Смокер-гриль работает как коптильня в режиме горячего копчения.

   Горячее копчение — режим смокер гриля, при котором мясо и угли размещаются в соседних камерах

4. Смокер-гриль работает как коптильня в режиме холодного копчения.

   Холодное копчение подразумевает размещение угля и мяса в несоседствующих друг с другом камерах

Делаем смокер-гриль своими руками

Смокер-гриль — вещь дорогая. Но совершенно не обязательно её покупать, если вы обладаете минимальными навыками работы с металлом, то можно сделать смокер-гриль самостоятельно.

Выбор ёмкости для камер

Смокер похож на конструкцию из металлических бочек. Поэтому мы и будем ориентироваться именно на бочки. Не стоит выбирать бочки от токсических веществ — бензина, машинного масла, краски. Не подойдут и тонкие алюминиевые. Они мгновенно прогорают, весь ваш труд пойдёт насмарку. Но пивные кеги (от шведского слова kagg) — бочки для пива и прочих газированных напитков под давлением, подойдут лучше всего. Они делаются из пищевой нержавеющей стали, не корродируют и довольно прочны. Кеги бывают разными. Нам подойдут кеги ёмкостью 50 или 100 литров. Диаметр 50-литровой кеги 400 миллиметров, высота — 600, толщина стенки — 1,5 миллиметра. Этого достаточно.

Бочки от бензина, машинного масла и красок использовать нельзя, так как эти вещества токсичны и следы их пребывания остаются на бочках

Инструменты

Для изготовления смокер-гриля необходимы следующие инструменты:

• болгарка;
• дрель;
• отвёртки;
• при наличии навыка сварки — сварочный аппарат;
• пила.

Необходимые материалы

Материалы, которые понадобятся для сооружения смокер-гриля:

• две пивные кеги;
• две цепочки для фиксации крышки;
• металлические уголки, трубы или подобные металлопрокатные изделия;
• деревянные планки, вагонка, пластины ДСП для столешницы;
• деревянные круглые бруски для ручек;
• фурнитура: болты, гайки, шайбы.

Этапы работы

1. Готовим нашу бочку. Разрезаем её по длине на две равные части с помощью болгарки.

   Бочку нужно разрезать строго по середине

2. Одна часть станет вместилищем для углей, вторая — крышкой.

   Обе половины получились равноценные, поэтому совсем не принципиально, которая из них станет крышкой для гриля, а которая ёмкостью для углей

3. Соединяем эти части обычными дверными петлями с помощью болтов, для чего сверлим отверстия.

   Для крепления используются две пары металлических петлей

4. Крепим болтами цепочку для фиксации крышки в открытом состоянии.

   Цепочку выбираем металлическую

5. Крепим на длинные болты к корпусу деревянную ручку, расстояние до корпуса регулируем гайками.

   Ручка должна быть деревянной, чтобы избежать её нагрева во время готовки

6. Строим станину со столешницей. Размеры станины: высота — 80 см, длина больше размеров нашего смокера, ширина прореза — чуть меньше диаметра бочки. Собираем каркас из уголков с помощью болтов. Если есть навыки сварки, то проще этот каркас сварить.

   Наличие сварочного аппарата и навыков в области сварки — большой плюс в сборке каркаса

7. Когда каркас готов, ставим туда смокер и обшиваем горизонтальную поверхность досками или ДСП.

   для обшивки столика применять пластиковые панели нельзя, они будут плавиться при нагреве

8. Можно надставить поверхность стола, посадив дополнительные доски на обычные оконные уголки.

   Металлические уголки должны быть достаточной длины

9. Находим две решётки. Самый простой вариант — от стальной или алюминиевой сушилки для посуды. Не годится сушилка, покрытая пластиком! На одной решётке (она должна быть меньше, чем вторая) будут гореть угли; она располагается на дне нижней ёмкости.

   Без нижней решётки дно нашего барбекю может быстро прогореть

10. Вторая решётка большего размера ставится над первой. На ней будут жариться продукты.

    Верхнюю решётку следует крепить на опоры из металлических уголков

11. Опоры для верхней решётки делаются из уголков, посаженных на ввинченные в бочку на одинаковой высоте болты.

    Уголки ввинчивают на одинаковой высоте, чтобы избежать перекоса решётки

12. Обычный гриль своими руками готов.

    простой гриль способен только жарить и тушить мясо

13. Но нам нужен смокер-гриль, поэтому мы продолжаем процесс создания. Теперь нам понадобится вторая бочка, которая послужит топкой для копчения. Здесь без сварки не обойтись. Вторая бочка должна быть меньше первой. Значит, сначала мы вырезаем болгаркой центральный сегмент и тщательно свариваем края разрезов. Получится коротенькая бочка. Затем мы готовим её совершенно так же, как и первую — разрезаем вдоль и делаем крышку. На рисунке показан другой способ вырезания крышки в бочке. Такая крышка гораздо эргономичней.

    Для укорачивания бочки обязательно потребуется сварочный аппарат

14. Бочки свариваем вместе согласно чертежу.

    Отверстие на стыке бочек должно быть достаточным для прохождения в него необходимого количества дыма

15. Между бочками делаем отверстие такой величины, чтобы в верхнюю бочку проходило достаточно дыма. В топке длительность горения и температура будут гораздо выше. Поэтому туда нужно вставить жароустойчивую решётку или хотя бы толстый стальной лист.

    Сваривать бочки следует не по самому краю отверстия, а с небольшим отступом

16. Делаем в топке отверстие для притока воздуха, которое будет создавать тягу. Его можно просто вырезать, а можно высверлить дрелью отверстия и приделать заслонку. К бочке для продуктов привариваем трубу с «грибком» или без. Оптимальным будет сделать заслонку и в трубе — для регулирования тяги.

    Над отверстиями можно прикрепить заслонку для регулирования тяги

17. У нас получился смокер-гриль для горячего копчения. Желательно продумать опоры или продлить станину для нижней бочки, чтобы она не испытывала напряжений под действием собственной тяжести.

    Двухкамерный смокер подходит для жарки, тушения и горячего копчения

18. Можно пойти ещё дальше и сделать третью камеру. Тогда у вас будет универсальный смокер-гриль, сочетающий в себе функции всех садовых устройств для жарки мяса.

    Третья камера позволяет готовить мясо путём холодного копчения

Желательно для красоты и функциональности окрасить получившееся сооружение огнеупорной краской по металлу. А для защиты нашего смокера от непогоды можно построить гриль-домик.

Видео: смокер-гриль из газовых баллонов

Постройка гриль-домика

Гриль-домик — малая закрытая беседка с дымоходом и негорючим полом, в котором располагается гриль.

В гриль-домике можно расположить не только сам гриль, но и столики и скамейки для комфортного отдыха

Домик также легко можно сделать своими руками.

Материалы для строительства

Для постройки гриль-домика нужны следующие материалы:

• цемент;
• песок;
• тротуарная плитка, цементные блоки или кирпич;
• брус разного сечения;
• сайдинг для наружной обшивки;
• вагонка для внутренней обшивки;
• готовые окна и двери;
• мягкая кровля;
• готовая труба с «грибком».

Необходимые инструменты

Строительство домика для гриля подразумевает наличие следующих инструментов:

• лопата;
• ёмкость для разведения цемента;
• киянка для укладки тротуарной плитки;
• пила;
• дрель;
• молоток;
• отвёртки;
• ножницы по металлу;
• монтажная пена;
• пропитка, грунтовка, краска для дерева.

Пошаговая инструкция по постройке гриль-домика

1. Определив размер и местоположение, роем неглубокий котлован.
2. Делаем фундамент либо из бетонных блоков, либо заливаем бетон в опалубку, либо выкладываем на «подушку» из песка тротуарную брусчатку.

   Фундамент одновременно будет служить и полом для домика

3. Подбираем доску и брус, режем их по размерам, обрабатываем составами от гниения и древоточца.
4. Собираем каркас домика. Здесь вам, скорее всего, понадобится помощь.

   При сборке каркаса не забываем о проёмах под двери и окна

5. Монтируем стропила и чёрный потолок. Не забываем об отверстии под дымоход.

   Всю используемую древесину необходимо обработать огнеупорными составами

6. Для крыши таких домиков чаще всего применяют мягкую кровлю. Но можно обойтись обычным шифером.

   Мягкая черепица состоит из отдельных фрагментов, которые крепятся на клеевую основу и фиксируются кровельными гвоздями

7. Трубу можно заказать из оцинкованного железа или использовать асбестовую. Трубу следует соединить с трубой нашего смокера.

   Внутренний диаметр отверстия в крыше должен быть полностью пропорционален трубе от очага

8. Двери и окна тоже можно использовать готовые.
9. Прекрасный вариант — оставить домик в виде беседки, без стен. В конце концов, шашлык во дворе хочется делать только летом.

   Благодаря отсутствию стен, в помещении всегда будет свежий воздух

Видео: сборка гриль-домика

Фотогалерея: примеры гриль-домиков

В случае постройки домика на фундаменте, между бетоном и деревом обязательно нужно проложить гидроизоляционный материал

Дизайн внутреннего помещения может быть любым, в зависимости от предпочтений хозяев

Гриль-домики можно приобрести на заказ, вам останется лишь собрать его из готовых частей

Столы и стулья можно размещать как внутри домика, так и рядом с ним

Гриль-домик можно использовать и зимой, если его утеплить и установить стеклопакеты

Гриль-домики многофункциональны, они не только могут служить прекрасным местом отдыха, но и заменить летнюю кухню, предоставить при необходимости дополнительные спальные места

Наличие больших окон позволит наслаждаться пейзажами во время приёма пищи

Радость приносят многие вещи: летние выходные на даче, семейные ужины вокруг бассейна, приготовление шашлыка на гриле. Если инвентарь для участка сделан своими руками — это радость втройне. Изготовить гриль и домик для него не составит большого труда. Главное, иметь желание и чётко придерживаться инструкций при строительстве. Удачи!

• Автор: Мария Я.
• Распечатать

Оцените статью:

(1 голос, среднее: 4 из 5)

Поделитесь с друзьями!

Как самостоятельно изготовить парник из пластиковых бутылок Парогенератор или паровая пушка: как сделать своими руками

 Просмотров: 7 373  Рубрика: Строительство и ремонт

Угольный гриль своими руками | Полное пошаговое руководство и вдохновение

15 августа 2022 г.

Для фанатов DIY, которые любят красивое занятие грилем на свежем воздухе, создание собственного большого угольного гриля может стать идеальным следующим домашним проектом.

Содержание

1. Маркировка фундамента
2. Цемент
3. Маркировка ниткой
4. Укладка кирпичей
5. Нанесение раствора
6. Начало внутренней секции
BB Купленные наборы-9001 Магазин «Сделай сам»—

014

Хотя может показаться заманчивым купить готовый гриль, многое можно сказать о настройке своими руками.

В отличие от стандартных стальных конструкций из магазинов, угольный гриль из кирпича прослужит вам долгие годы.

Там, где стальные решетки могут быстро изнашиваться и прогорать, блоки из кирпича строятся на века.

Их также легко чистить и, что самое главное, легко собирать.

Это пошаговое руководство покажет вам, как сделать правильный гриль, а также инструменты, которые сделают вашу жизнь лучше много проще.

Примечание. Эта направляющая предназначена для U-образной решетки, конструкция которой состоит из внешней U-образной оболочки и внутренней.

Отметьте фундамент

Начните с решения, где вы хотите разместить гриль. Имейте в виду несколько вещей здесь.

Держитесь подальше от явных источников возгорания, таких как ветки деревьев или груды бревен. Также держитесь подальше от газовых или электрических линий.

Также имейте в виду, какое пространство необходимо вокруг зоны гриля. Хотя вам может не понадобиться пространство за самим грилем, вам нужно будет рассмотреть области непосредственно перед грилем и за ним.

Отметьте участок размером 50 на 50 дюймов для основания вашего гриля.

Сгребите землю с разметки фундамента, чтобы создать участок глубиной около шести дюймов. Обязательно уберите все камни и мусор, оставшиеся после раскопок.

Используйте спиртовой уровень, чтобы убедиться, что открытая поверхность ровная.

Примечание. Яма для барбекю состоит из двух секций. Первая секция имеет форму буквы U. Внутренняя часть помещается внутри U.

Цемент

Смешайте цемент, армированный волокнами, в соответствии с указаниями.

Налейте в область фундамента и используйте мастерок, чтобы равномерно выровнять бетонную поверхность.

Совет: со стороны фундамента, где будет располагаться задняя часть гриля, постарайтесь, чтобы бетонная площадка была немного выше. Это позволит дождевой воде или лишнему жиру стекать с гриля.

Оставьте основу сохнуть на ночь.

Замочите кирпичи на ночь. Это поможет действовать как клей для кирпичей и бетона.

Отметьте веревкой

Используйте веревку, чтобы создать квадрат на поверхности бетона, оставляя 2-дюймовый периметр бетонного перекрытия.

Кладка кирпичей

Пора начинать класть кирпичи. Начните с задней части зоны гриля и старайтесь оставлять пространство примерно в полдюйма между каждым кирпичом для раствора.

При 2-дюймовом периметре с каждой стороны, упомянутом в предыдущем шаге, длина задней стороны гриля должна составлять 46 дюймов.

Переместитесь на одну из сторон вашего барбекю. Продолжайте оставлять полдюйма пространства между каждым кирпичом для раствора. Мы хотим, чтобы обе стороны U-образной формы имели размер 32 дюйма.

Повторите для другой стороны, чтобы завершить первый слой U-образной формы. Положите второй слой кирпичей поверх первого.

После того, как вы прошли второй уровень, используйте эту возможность, чтобы проверить свой уровень духа. Если слой ровный, продолжайте сборку гриля.

Нанесите раствор

Смешайте выбранный бетон в соответствии с предоставленными инструкциями.

Снимите кирпичи с фундамента. Распределите слой бетона по предусмотренным струнным линиям. Плотно уложите первый слой кирпичей, чтобы они могли прилипнуть к бетону.

Нанесите бетон на полудюймовые зазоры между кирпичами. Регулярно проверяйте, чтобы кирпичи были ровными.

Совет: аккуратно постучите по каждому кирпичу, когда перекладываете его. Это поможет стряхнуть мусор, не мешая другим кирпичам, а также поможет равномерно выровнять бетон.

Продолжайте этот процесс, пока все кирпичи не будут уложены в форме буквы U и не будет достигнута желаемая высота блока. Оставьте сохнуть на ночь.

Приступаем к внутренней части

Закончив внешний слой, мы можем перейти к внутреннему слою.

Начните внутреннюю секцию или очаг ямы для барбекю, уложив ряд кирпичей на внутренние стены U-образной секции и проверив их уровень.

Нанесите бетон так же, как и в первой секции, а затем продолжайте наращивать слои, пока не достигнете трех четвертей высоты внешней стены.

---

Приобретенные в магазине наборы для барбекю своими руками

Если идея создания устройства с нуля пугает, то есть приобретенные в магазине варианты, которые являются хорошим средним вариантом.

Посмотрите это на Amazon

---

Все еще голодны? Узнайте больше о барбекю

Как построить холодную коптильню — Хотите коптить рыбу и сыр на заднем дворе? Узнайте, как сделать коптильню для холодного копчения своими руками, воспользовавшись нашими пошаговыми инструкциями… …

Зарегистрироваться

Получайте рецепты, советы по приготовлению барбекю и регулярные скидки прямо на почту!

10 потрясающих грилей для барбекю, которые наполнят ваш двор весельем этим летом

Лето близко, и вы знаете, что это значит — пора подумать о гриле! Я люблю готовить на открытом воздухе.

Это не только кажется более полезным для здоровья, чем жарка в помещении, но и так расслабляет, когда готовишь на улице. Если вы любите жарить на открытом воздухе летом, то у вас обязательно должен быть гриль, верно?

Если нет, у меня есть для вас отличный пост.

Я нашел 10 потрясающих грилей для барбекю, которые вы обязательно захотите установить на своем заднем дворе этим летом. Их очень легко построить, и они будут радовать вас все лето.

Перейти к:

• 1. Самодельный угольный гриль Easy $2
• 2. Гриль-барбекю из бетонных блоков своими руками
• 3. Гриль из кирпича своими руками
• 4. Терракотовая коптильня для барбекю своими руками
• 5. Настольный гриль из гранита своими руками
• 6. Ракетная печь своими руками
• 7. Портативный терракотовый гриль
• 8. Гриль для костра своими руками
• 9. Переделанная решетка ящика для инструментов
• 10. Гриль Якитори своими руками
• Заключение

1.

Угольный гриль Easy $2

Вы можете сделать очень дешевый и простой одноразовый угольный гриль с противнем для выпечки за 2 доллара из долларового магазина и несколькими дешевыми охлаждающими стойками.

Купите сковороду для лазаньи или что-то более глубокое, чтобы хорошо удерживать древесный уголь, и вам нужно будет поместить этот самодельный гриль на огнеупорную поверхность, когда вы его используете.

Возьмите пару старых шлакоблоков, чтобы защитить ваш маленький гриль во время использования.

Учебное пособие: инструкции

2. Гриль-барбекю из бетонных блоков своими руками

Несколько старых бетонных блоков и большой кусок металлической сетки — все, что вам нужно, чтобы этим летом у вас на заднем дворе был великолепный гриль для барбекю. Это действительно быстрый и простой гриль, который можно сделать своими руками.

Вы можете приготовить его всего за час или около того, и он имеет огромную варочную поверхность, так что вы можете развлекать всех, кого хотите, и у вас будет много места для гриля для вашей еды.

Существует так много творческих способов использования бетонных блоков в вашем доме и саду!

Учебник:

3. Встроенное барбекю из кирпича своими руками

Мне нравится этот гриль-барбекю из кирпича, сделанный своими руками. Его совсем не сложно построить, и он идеален, если вы склонны развлекаться на свежем воздухе в теплую погоду. Вам понадобится несколько кирпичей, которые вы можете использовать повторно, если они у вас есть под рукой.

Даже если вам придется покупать все материалы для этого дома, вы потратите гораздо меньше денег на то, чтобы сделать его самостоятельно, чем на то, чтобы построить его.

Учебник: thisoldhouse

4. Терракотовая коптильня для барбекю своими руками

Если вам больше нравится коптильня, чем угольный гриль, эта коптильня из терракотовой глины своими руками для вас. Это действительно простая коптильня, и она довольно дешевая, в зависимости от того, где вы берете терракотовые горшки.

Вы можете легко собрать ее за полдня, и она идеально подходит для приготовления собственной грудинки и множества других вкусных летних блюд. Кроме того, вы можете регулировать температуру, чтобы она подходила для всех типов продуктов.

Учебное пособие: инструкции

5. Настольный гриль из гранита, сделанный своими руками

Этот гриль, сделанный своими руками из дерева и гранита, можно купить в любом магазине товаров для дома. Если вы переделываете кухонные столешницы, вы можете просто использовать остатки или старый гранит, который вы заменяете.

Это довольно простой проект, с его помощью можно создать настольный гриль, который идеально подойдет для террасы или заднего двора. В итоге вы получите гриль, гранитную столешницу для сервировки и разделочную доску в одном.

Учебное пособие: задержка

6. Самодельная ракетная плита

Эта самодельная ракетная печь идеально подходит для приготовления пищи на открытом воздухе.

Работает как обычная печь, но для гриля. Вы заправляете его дровами, и он отлично готовит все, что вы хотите на гриле. Материалов для его создания довольно много, но многие из них можно использовать повторно. Вы можете использовать банку из-под краски или металлическую банку из-под кофе в качестве основы, если у вас нет стальной банки институционального размера.

Учебное пособие: выживание в бэкдоре

7. Переносной терракотовый гриль

Этот маленький гриль можно сделать из недорогой терракотовой кастрюли, и он идеален, если вы хотите, чтобы блюдо помещалось прямо на столе. Вы можете сделать его любого размера, в зависимости, конечно, от размера вашего терракотового горшка.

Помимо кастрюли, вам просто нужна подставка для еды, а если вы используете довольно большую кастрюлю, вы можете добавить несколько старых кирпичей на дно, чтобы заполнить дно и сохранить тепло. Добавьте неэлектрический холодильник с использованием терракотовых горшков, и у вас будет собственная маленькая кухня на открытом воздухе.

Учебное пособие: thekitchn

8. Гриль для костра своими руками

Если вы хотите построить свой собственный гриль и хотите, чтобы у вас на заднем дворе было место для костра, этот гриль для костра своими руками идеально подойдет вам. Вы строите это с помощью декоративных бетонных колец, а затем просто область для гриля в центре.

Это прекрасный способ согреться холодным вечером или приготовить все ваши любимые блюда барбекю все лето, и это довольно дешевый гриль, который можно построить своими руками.

Учебное пособие: инструкции

9. Переделанная решетка для ящика для инструментов

Если у вас есть старый металлический ящик для инструментов, который вы больше не используете, вы можете превратить его в идеальный летний гриль на заднем дворе. Вы можете сделать это с помощью набора инструментов практически любого размера.

Если у вас есть гриль большего размера, вы можете сделать огромный гриль, в котором будет достаточно места для одновременного приготовления всех ваших любимых блюд барбекю. Вам просто нужно покрыть ящик для инструментов термостойкой краской и добавить несколько предметов первой необходимости.

Учебное пособие: инструкции

10. Гриль «Якитори» своими руками

Несколько металлических листов и другие мелкие детали — вот и все, что вам нужно для создания этого великолепного маленького гриля в японском стиле. Это идеальный гриль для приготовления шашлыка, и вы можете приготовить несколько штук одновременно, в зависимости от того, как долго вы готовите гриль.

Шашлыки — это очень полезная и вкусная летняя еда, и вы обнаружите, что приготовить их так просто с помощью собственного гриля якитори.

Учебное пособие: makezine

Заключение

Эти самодельные грили для барбекю не только просты, но и довольно дешевы в изготовлении.

Вы даже можете сделать один из них всего за 2 доллара! Некоторые из них переносные, поэтому их можно брать с собой в походы.

И, если вы любите кемпинг, вам определенно захочется взглянуть на эти 55 основных лайфхаков для кемпинга.

No related posts.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
