8 декабря 2021
Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи силовой рамы откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.
Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.
Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.
Касательно высоты ворот.
В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.
Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500
Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:
БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.
Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)
Чертеж откатных ворот с проёмом 6,0-10,0м
Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм. Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Приветствуется уменьшение парусности. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.
На практике это выглядит так:
Чертеж-схема установки нащельников откатных ворот:
Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.
Поделится
Поделится
Как правило, при установке ворот хозяин участка руководствуется одной целью – не допустить свободный доступ. С этой задачей могут справиться ворота разных видов и конструкций. При выборе подходящего типа чаще всего руководствуются лёгкостью использования и компактностью.
Откатные ворота отвечают этим запросам, поэтому являются довольно популярным типом ворот. Конструкция представляет собой сложный механизм, однако готовый вариант со всеми составными частями предлагают к продаже многие производители. Установить откатные ворота можно и самостоятельно, проявив терпение и творческий подход.
Внешний вид откатных ворот также неплох и может стать настоящим украшением участка. Поэтому при выборе подходящей конструкции учитывайте все нюансы. Для этого можете ознакомиться с фото откатных ворот, которых в изобилии можно найти на просторах Интернета.
Краткое содержимое статьи:
К положительным чертам ворот на роликах можно отнести:
Откатные ворота имеют и некоторые минусы. Перечислим их:
Современный этап развития общества характеризуется изобилием различных форм и конструкций. То же самое относится и к откатным воротам.
Одна из вариаций – подвесная. Существует такая модификация с давних времён и характеризуется высокой надёжностью.
Суть подвесных ворот в том, что материал на колёсиках прикрепляют к балкам, расположенным на высоте около пяти метров. То есть образуется своеобразное ограничение по высоте для машин.
Вариант с консолью. Как уже упоминалось ранее, вариация устойчива к погодным условиям, таким, как снег, порывы ветра и так далее. Консольные ворота не устанавливают никаких пределов для высоты машин. Конструкция требует возведения фундамента для устойчивости.

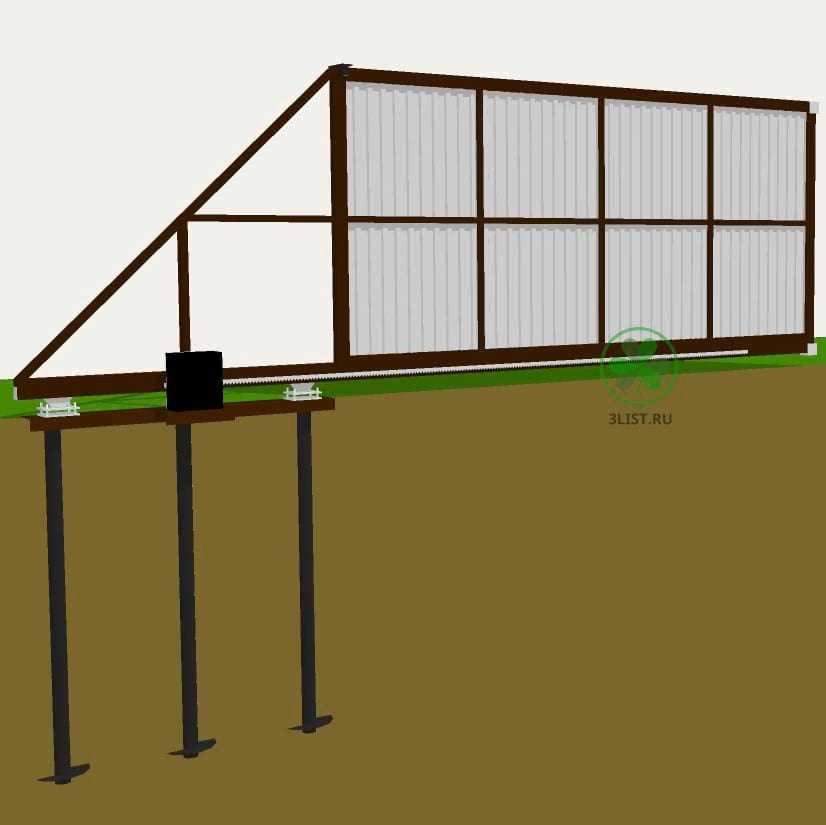

Модификация ворот, в основе которых – винтовые сваи. Сваи из металла длиной около 1,5 метра помещаются в землю и играют роль несущих. Как правило, изготавливают и устанавливают их в короткий срок – 3 дня.
Механическая конструкция – требует ручного открывания и закрывания. Несомненными достоинствами вариации будут лёгкая установка и небольшие затраты. Неплохой вариант для установки в месте, которое не часто посещают.
Ворота на автоматическом механизме – наиболее удобный вариант для постоянного пользования.
Ещё один интересный вариант – ворота с калиткой.
Начинать расчеты следует перед началом установки и даже до покупки самих ворот. Вся процедура представляет собой:
Все эти расчёты можно выполнить самому, проще, но дороже по стоимости будет обращение к специалистам.
Рассмотрим, в чём смысл и значение каждого элемента процедуры расчёта.
Для чего нужны размеры проёма? Размеры проёма определят размеры ворот. Так, в ширину ворота будут равны сумме ширины проема, ширины отступов для закрывания и открывания, а также ширине проёма от центра до центра кареток. Таким образом, ворота будут шире проёма.
Равновесие. Чтобы добиться равновесия створок, необходимо рассчитать противовес, чтобы масса ворот была распределена равномерно.
Масса створок рассчитывается для определения с помощью стандартов показателей направляющей балки. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых створки изготовлены.
Исходя из изложенного, рассчитывают прочность составляющих деталей.
К ним относят ролик, улавливатель, поддерживающую шину. Другими словами детали называют комплектующими для откатных ворот.
Прочность нужно рассчитывать для того, чтобы определить, выдержат ли ворота порывы ветра определённой силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше рассчитанной массы створок.
В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:
Так же составной частью откатных ворот на консольной основе является фундамент.
На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.
Сами створки должны также соответствовать определенным требованиям. Таким, как устойчивость, надежность при плохой погоде, сильном ветре, некоторая жесткость. Все эти требования обеспечивают функционирование створок ворот.
Наглядно состав конструкции может представить схема откатных ворот.
Створка будет осуществлять движение внутри, в пределах участка и ничто не должно ей при этом мешать. Необходимо учитывать такие моменты при подготовке проёма для ворот. И только после учёта всех деталей можете установить на своём участке откатные ворота.
Процедуру установки можно подразделить на несколько этапов:
Таким образом, можно установить откатные ворота своими руками, а можно воспользоваться услугами профессионалов.
Пост опубликован: 14.
10
Присоединяйтесь к обсуждению:
Как правило, при установке ворот владелец участка руководствуется одной целью — не допустить свободного доступа. С этой задачей справятся ворота разных типов и конструкций. При выборе подходящего типа чаще всего руководствуются удобством использования и компактностью.
Откатные ворота отвечают этим требованиям, поэтому являются достаточно популярным типом ворот. Конструкция представляет собой сложный механизм, однако многие производители предлагают к продаже уже готовый вариант со всеми составляющими. Установить откатные ворота можно самостоятельно, проявив терпение и творческий подход.
Внешний вид откатных ворот тоже неплох и может стать настоящим украшением участка.
Поэтому при выборе подходящего дизайна учитывайте все нюансы. Для этого можно найти фото откатных ворот, которых в изобилии можно найти в Интернете.
Краткое содержание статьи:
К положительным чертам роллетных ворот можно отнести:
Откатные ворота имеют некоторые недостатки. Перечислим их:
Современный этап развития общества характеризуется обилием разнообразных форм и конструкций. То же самое относится и к откатным воротам.
Один из вариантов завис. Существует такая модификация с древних времен и отличается высокой надежностью.
Суть подвесных ворот в том, что материал на колесах крепится к балкам, расположенным на высоте около пяти метров. То есть образуется некое ограничение по высоте для машин.
Вариант с консолью. Как было сказано ранее, вариация устойчива к погодным условиям, таким как снег, порывы ветра и так далее. Консольные двери не ограничивают высоту машин. Дизайн требует фундамента для устойчивости.
Модификация ворот на базе винтовых свай. Сваи из металла длиной около 1,5 метра закладываются в землю и играют роль несущих. Как правило, изготавливаются и устанавливаются в короткие сроки – 3 дня.
Механическая конструкция — требует ручного открывания и закрывания. Несомненными преимуществами вариации станут простота монтажа и небольшие затраты. Хороший вариант для установки в не часто посещаемом месте.
Ворота на автоматическом механизме — самый удобный вариант для постоянного использования.
Еще один интересный вариант — ворота с калиткой.
Расчеты нужно начинать до установки и даже до покупки самих ворот. Вся процедура такова:
Все эти расчеты можно сделать самому, проще, но дороже по стоимости будет обращение к специалистам.
Рассмотрим значение и значение каждого элемента процедуры расчета.
Для чего нужны размеры отверстия? Размеры проема будут определять размер ворот. Итак, ширина ворот будет равна сумме ширины проема, ширины отступа для закрывания и открывания, а также ширины проема от центра к центру кареток. Таким образом, ворота будут шире проема.
Равновесие. Чтобы сбалансировать створки, необходимо рассчитать противовес так, чтобы масса ворот была распределена равномерно.
Вес крыльев рассчитывается для определения характеристик направляющей балки с использованием стандартов. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых изготовлены створки.
На основании вышеизложенного рассчитайте прочность составных частей.
К ним относятся ролик, улавливатель, поддерживающий шину. Другими словами, деталями называют аксессуары для откатных ворот.
Необходимо рассчитать прочность, чтобы определить, выдержат ли ворота порывы ветра определенной силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше расчетной массы створок.
В состав откатных ворот входят следующие детали, необходимые для установки ворот:
Фундамент также является неотъемлемой частью откатных ворот на консольном основании.
На нем размещают опоры для роликов, на них распределяется нагрузка водила. Сами ролики размещены внутри консоли.
Сами створки также должны соответствовать определенным требованиям. Таких как устойчивость, надежность в непогоду, сильный ветер, некоторая жесткость. Все эти требования обеспечивают функционирование дверных полотен.
Визуально состав сооружения можно представить схемой откатных ворот.
Дверь будет двигаться внутрь, в пределах площадки и ничто не должно ей мешать. Такие моменты необходимо учитывать при подготовке проема для ворот. И только после учета всех деталей можно устанавливать откатные ворота на своем участке.
Процедуру установки можно разделить на несколько этапов:
Таким образом, вы можете установить откатные ворота своими руками, а можете воспользоваться услугами профессионалов.
Дом в английском стиле – особенности дизайна (100 фото новинок)
Деревья возле дома: обзор видов и корневых систем (100 фото)
Дизайн участка 10 соток: примеры реализации идеи дизайна (85 фото)
Геосетка: 80 фото основных видов и способов укрепления грунта
Присоединяйтесь к обсуждению:
|
| Посмотреть
Распашные ворота Обзор ворот | Посмотреть
Автоматизация Обзор | Посмотреть
Доступ Обзор управления | Посмотреть
Солнечная батарея Обзор |
Раздвижные ворота чаще всего используются для коммерческих ворот
системы автоматизации. Тем не менее, откатные ворота — отличный выбор.
для автоматизации ворот въезда в жилой дом, когда участок имеет уклон
или ограничения по размеру. В этой статье рассматриваются типы ворот, компоненты ворот,
фурнитура для ворот, советы по установке и автоматика для въездных ворот. |
Одно- или двустворчатые раздвижные ворота:Горка Ворота чаще всего используются для коммерческих систем автоматизации ворот. Тем не менее, откатные ворота — отличный выбор для подъезда к жилому дому. автоматика ворот, когда участок имеет ограничения по размеру. эта статья типы ворот, компоненты ворот, фурнитура для ворот, установка наконечники и автоматика для въездных ворот. | |
Направляющие ролики и удлинители направляющих:В качестве как следует из названия, направляющие ролики направляют ворота по пути и держать ворота в вертикальном положении. Они изготовлены из твердого пластика или резины. и доступны различной длины от 3 до 12 дюймов. Руководство
Ролики могут быть сложены друг на друга для размещения ворот с высокой центральной конструкцией.
Магазин для направляющих роликовУдлинитель роликовой направляющей приваривается к раме ворот и ведет ворота через узел роликовой направляющей. Это необходимо, потому что, в большинстве случаев узел ролика расположен на несколько дюймов дальше конец ворот. | |
Колеса с V-образными канавками:Колесо с V-образной канавкой движется по гусенице, представляющей собой кусок углового железа с угол обращен вверх. Эти колеса помещаются в «колесные ящики». Колесная коробка, изображенная здесь, имеет дополнительный бортик, приваренный к нему. дно, чтобы ноги не переезжали. Этот дополнительный плинтус не является требованием, но рекомендуется. В данном случае дом
владелец был осторожен
о ее маленьких детях, и к ней были добавлены дополнительные меры безопасности.
9Колеса 0002 с V-образной канавкой бывают разных классов; экономичный чугун,
высококачественный пластик, нержавеющая сталь и холоднокатаная сталь. С
эти колеса широко используются, стоит покупать колеса премиум-класса. .А
колесо из холоднокатаной стали премиум-класса с V-образными канавками и герметичными подшипниками,
как видно здесь, будет длиться весь срок службы ворот. | |
Место швартовки (улавливатель ворот):точка причала, также известная как «Ловец ворот», удерживает ворота на месте, когда они закрыты. Точки швартовки ворот могут быть изготовлены по индивидуальному заказу изготовлены или поставлены на заводе. Некоторые изделия заводского изготовления содержат нейлон. блоки, предотвращающие истирание отделки ворот. | |
Конечная остановка:Конец упоры предотвращают скатывание ворот с рельсов. они сварены прямо на трассу, обычно в нескольких дюймах от точки остановки. Ворота не должны упираться в упор во время нормальной работы. Они являются строго защитным устройством в случае неисправности оператора или если ворота толкаются другими средствами | |
Натяжитель цепи:Цепь натяжители держат цепь натянутой. Цепь растягивается по ходу использования. Натяжитель представляет собой резьбовой болт с двумя стопорными гайками. для регулировки. Важно оставить небольшую просадку в цепочке. Если слишком туго, это преждевременно разрушит натяжные колеса в Оператор. Натяжители расположены на каждом конце цепи. | |
Удлинитель цепи:В В большинстве шиберных затворов цепь продевается через привод. Рычаг длиной около 24–28 дюймов приваривается к конец | |
Уровень балки:Оценка балки настоятельно рекомендуются и должны использоваться на всех двойных проборах ворота и ворота с колоннами. Балка запирает столб или колонны вместе как единое целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит любое резкое оседание, а стойку или столбцы от наклон. Он также удерживает створки ворот в точном положении. | |
Привод раздвижных ворот:Вид Схема установки откатных ворот Приводы откатных ворот чаще всего используются для коммерческих ворот
системы автоматизации. Устройство открывания скользящих ворот – хороший выбор, когда ворота находятся на крутом склоне. и вы не можете или не хотите открывать ворота наружу. Иногда это вопрос контроля очень широкого входа, где распашные ворота были бы непрактичны. Если на вашей подъездной дорожке много боковых наклона, вам следует рассмотреть возможность использования оператора с тормозной системой. Открыватели слайдов доступны с питанием от сети переменного тока, аккумулятора и солнечной энергии.
модели. Доступны коммерческие единицы, которые могут открывать ворота. |
Тем не менее, откатные ворота — отличный выбор.
для автоматизации подъездных ворот к жилым домам, когда участок имеет ограничения.
В общем, установка откатных ворот требует больше таланта и денег.
сделать правильно, и это должны делать только самодельщики
с хорошими навыками механики.
