Статья посвященная полному разбору. Здесь размещены ролики с Ютуба о том, как сделать теплый пол водяной своими руками видео.
Дорогие друзья, мы для вас записали видео уроки о том как произвести монтаж своими руками теплого водяной пола. Информации много поэтому наберитесь терпения и изучите, так как совершить ошибку проще всего, а переделывать потом кто будет? Данный контент является полностью нашим, вложен огромный пласт для съемок данных видео роликов, за эти видео уроки многие гуру просят деньги, но мы не такие меркантильные поэтому пользуйтесь на здоровье.
В данном ролике собран весь огромный пласт теоретических знаний по теплому водяному, из него вы узнаете:
Видео достаточно длинное, поэтому рекомендую в настройках увеличить скорость ролика до 1.25
Один из немаловажных факторов по монтажу правильного теплого пола, это подготовка основания для теплого водяного пола, утеплитель теплого водяного пола служит для того чтобы тепло вашего теплого пола не уходило вниз, а шло наверх и здесь у многих случаются очень серьезные ошибки. В данном ролики вы увидите шахматное расположение утеплителя под теплый пол. Видео эксклюзивно поэтому присаживайтесь по удобнее ))) Как рассчитать толщину утеплителя, материал, плотность утеплителя вы можете просмотрев теоретическую часть видео сверху.
Ох как много споров вызывает этот пункт при монтаже пирога теплого водяного пола, скажу один раз пленка нужна и точка, а для чего смотрите теоретическую часть в первом ролике сверху.
Так же незабываем укладывать демпферную ленту, она служит для отсечения стяжки от стен помещения, она выполняет роль как отсекателя мостиков холода, так же чтобы стяжка могла расшириться, и конечно, то о чем никто не говорит, чтобы звук не передавался с плиты на стену.
Сетка мак нужна для укладки труб пола, она не служит для укрепления стяжки, у нее здесь другая функция, если вы хотите укрепит стяжку то положите сетку еще сверху.
В данном видео ролики, вы научитесь укладывать сетку для теплого пола. Как производиться внахлест сетки, что надо учесть при ее укладке, и как скреплять будет рассказано все в нашем видео ролике.
После того как вы уложили утеплитель, пленку, сетку, и демпферную ленту, вы можете приступить к монтажу и укладки труб теплого водяного пола. Трубу укладывайте в соответствие с тепло потерями здания или по сделанному проекту. Виды укладки труб бывают змейкой и улиткой, или комбинированной, в зависимости от того какие цели вы преследуете. Но не более 300мм. Для укладки труб теплого пола используется труба 16, 17, 20 мм, как правило в жилых домах это труба 16мм и 17 мм, связано это с насыщенностью мебели в помещениях. Материал для труб используется сшитый полиэтилен, pex-а, pex-b, pex-c, pe-rt, металлопластик.
В данном ролики вы увидите как можно самостоятельно уложить трубу теплого пола в одиночку, без напарников. Видео кажется простым, но обратите внимание на то как уложен рисунок трубы теплого пола, как четко прорисованы углы на поворотах. Дьявол кроется в мелочах. И с виду простая укладка трубы, таит в себе не мало подводных камней.
В данном ролике, вы увидите как делается полу сухая стяжка теплого пола, от А до Я. Так же в конце видео вы можете увидеть о том как проверять качество стяжки, подручными приборами.
nevamaster.ru
Содержание
Установить теплый пол в доме желает каждый. Если совсем недавно, всего несколько лет назад люди могли сделать полы в доме теплыми лишь при установке электрических теплых полов, то сегодня существует возможность установки водяных теплых полов. Кстати, последний вариант намного выгоднее первого. Работу по монтажу лучше всего доверить специалистам, но это потребует дополнительных трат за услуги.
Положить теплый водяной пол своими руками, не имея опыта, достаточно сложно, но возможно. Если же решено сэкономить на опытных мастерах, то необходимо тщательно подготовиться к такому процессу, желательна подробная консультация. Посещение мастер-класса (наблюдение за работой специалистов у кого-либо из близких или соседей) также может послужить наилучшим уроком. Можно посмотреть обучающее видео монтаж теплого водяного пола своими руками в конце статьи.
Способ утепления помещения с помощью труб с горячей водой имеет ряд преимуществ:
Минус водяных полов в том, что устанавливать его целесообразно лишь в частных домах, в основном за городом. В городских квартирах подключать к центральному отоплению трубы водяных полов запрещается.
На практике используют 3 вида систем теплых водяных полов, зависящих от выбора основания: бетонная система, настильная и деревянная.
Бетонная система более удобна в случаях монтажа теплого пола на первом этаже. Для этого необходимо подготовить основу. Для начала убирается плодородный слой земли. Стелется на землю пароизоляционная пленка, песочная подушка (слой песка), после заливается вся площадь комнаты так же, как и фундамент, щебнем и раствором. Лучше всего заниматься этим в летний сезон, потому что важно, чтобы такая основа до установки теплого пола хорошо высохла.
Бетонную систему установки теплого пола вполне можно использовать и на 2 и так далее этажах, но следует помнить о том, что стены должны будут выдерживать более тяжелый вес. Так как в сравнении с деревом бетонная заливка намного тяжелее. Да и работать с раствором, со стяжкой на верхних этажах гораздо сложнее.

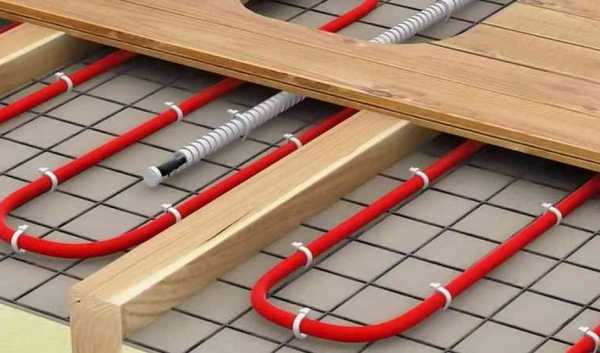

Деревянную систему чаще выбирают для деревянных домов. С таким материалом гораздо удобнее и легче работать, но есть у деревянной конструкции минус – возможность размножения мышей и так далее между конструкциями. Так же обстоит дело и с настильной системой. По части пожарной безопасности, конечно, надежнее бетонный вариант. Выбирая систему, следует помнить и о своих финансовых возможностях: бетонная стяжка обходится чуть дороже остальных видов.

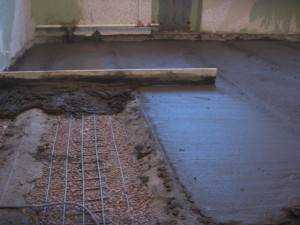

В этом случае трубы теплого пола укладываются на бетонную стяжку. Основа для такой укладки – бетонная. В первую очередь на всю площадь укладываются теплоизоляционные материалы: пенопласт или пенополистирол (можно использовать любые другие виды).
Пол заливается раствором, после разравнивается и сохнет. На такое основание укладываются трубы (можно в любой форме – в круг, в квадрат, в зависимости от формы и площади комнаты). Далее трубы застилаются бетонной стяжкой. После выравнивания пол сохнет несколько дней, трубы соединяются с отопительной системой и подключаются. Пока слой стяжки сохнет, тепло должно подаваться умеренно. На сухую площадь стелется любой половой материал (линолеум, плитка, ламинат и так далее). Пол при таком настиле поднимается примерно на 5-10 см.
В этом случае монтаж теплого водяного пола проводится без раствора, без стяжки. Основой для укладки труб и финишного покрытия пола служат алюминиевые (или другие) пластины. Сначала на пол стелют теплоизоляцию, поверх нее укладываются полистирольные плиты.
Лучше начинать с угла комнаты. Желательно укладывать плиты равномерно. Далее в плиты устанавливают алюминиевые (теплораспределительные) пластины. В пластины вводятся и закрепляются трубы. Трубы опять же подсоединяются к отопительной системе. Поверх такой конструкции кладется чистовой пол, стяжка не используется.
Имеется 2 способа укладки деревянной системы: реечный, модульный. Выбирать следует по желанию.
Поверх отопительной системы укладывается чистовой пол. Стелют его через влагостойкую (картонную или из вспененного полиэтилена) прокладку прямо на алюминиевые пластины. Если же финишный крой будет из линолеума или плитки, то на пластины сначала кладут гипсоволокнистые листы.
Процесс выбора и установки системы теплого пола потребует и финансовых затрат, и времени. Поэтому перед началом всех работ стоит обдумать все мельчайшие детали. Вести работы лучше в летний сезон, так как можно будет проветривать помещения от сырости (в случае использования бетонной стяжки), от пыли и запахов.
openfile.ru
Сделать водяной тёплый пол своими руками, видео монтажа которого можно увидеть в нашей статье, сможет любой мастеровой мужчина. Для этого потребуется внимательно изучить порядок монтажа и прислушаться к полезным советам. Материалы и инструменты для этого имеются в любом строительном супермаркете.
Водяной теплый пол — эффективный способ отопления дома
Существует насколько вариантов устройства теплого пола:
Самым экономичным из них является именно первый вариант. Его недостатком является некоторая сложность монтажа по сравнению с другими видами. Однако, если приложить определенные усилия, то можно все сделать качественно и аккуратно. Рассмотрим пошагово всю технологию.

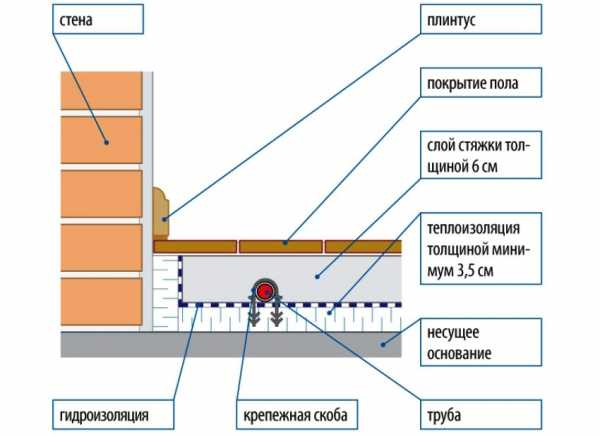

Схема обустройства теплого водяного пола
Рассмотрим укладку системы водяного тёплого пола своими руками, видео проиллюстрирует нюансы, не оговоренные в данной статье. В качестве основания возьмем бетонные плиты перекрытий. Деревянный пол полностью демонтируется, и убирается весь мусор от него. Неровности, выбоины и бугры на плитах зашпаклевываются и выравниваются. Места прохода инженерных сетей сквозь плиты замазывают цементным раствором.
Когда поверхность просохнет, то пылесосом удаляют весь мусор и пыль. Устраивают гидроизоляцию из пленочных материалов. При этом края пленки должны накладываться на стены до высоты планируемого финишного покрытия.
Так как мы хотим создать систему, которая способна эффективно обогревать нашу комнату снизу, то необходимо устроить ее так, чтобы тепловая энергия распространялась направленно, то есть вверх. Сделать это можно одним способом, перекрыв возможность ухода энергии в противоположном направлении. Для этих целей можно использовать любой утеплитель. Он не даст возможность теплу улетучиваться в неправильном направлении.
Часто применяют пенопласт, вспененный пенополистирол, минераловатные утеплители. Кроме того, существует большой выбор матов для теплого водяного пола, которые производят специально для этих целей. Они имеют пазы для укладки трубы и не требуют больших навыков при укладке. Выбрав такие маты, мы сильно облегчим себе работу по скручиванию и фиксированию трубы.
Распределение температуры воздуха внутри помещения при радиаторном отоплении и отоплении теплыми полами
Если мы остановились на бюджетном варианте и решили обойтись обычными утеплителями, то их нужно уложить по всей поверхности пола. Лучше использовать жесткие пенополистирольные плиты. Их монтаж намного удобнее, чем мягких утеплителей. Стыки между листами проклеивают липкой пленкой. Поверх плит стоит уложить еще один слой гидроизоляции, так как эта мера позволит исключить любое проникновение влаги к плитам перекрытий.
Не забываем, что пол у нас водяной, и любой прорыв трубы может стать причиной потопа у соседей. Далее по всему периметру комнаты на стены по срезу края утеплителя проклеиваем демпферную ленту, которая возьмет на себя энергию расширяющейся при засыхании бетонной стяжки.
Чтобы смонтировать водяной теплый пол в готовом интерьере можно использовать метод сухой (чистой) стяжки
Поверх матов для теплого водяного пола укладывают трубы из сшитого полиэтилена или из металлопластика диаметром от 10 до 20 мм. Их выкладывают спиралью или змейкой особым образом. Чем ближе будут витки трубы друг к другу, тем больше тепловой энергии будет приходиться на квадратный метр пола. Рекомендуется, чтобы это расстояние было не боле 30 см.
Пример обустройства теплого пола с тремя контурами отопления
Крепятся трубы к утеплителю специальными зажимами, которые можно приобрести. В противном случае можно придумать скобы из жесткой проволоки, которые втыкают в утеплитель и прижимают ими трубу. Если вы приобрели специальный утеплитель, имеющий бороздки для трубы, то проблем вообще не будет никаких.
Оба конца уложенной трубы выводят в том месте, где будет находиться коллектор для теплого водяного пола. Это устройство позволяет распределять поток теплоносителя по трубам с большой эффективностью. В нем происходит смешивание уже остывшей воды с горячей, что делает, нагрев всей поверхности пола равномерным.
С помощью коллектора теплый пол подключают к основной системе отопления или делают отдельный вход на котел. Когда система собрана, необходимо запустить в нее воду и создать максимальное давление. Такая опрессовка поможет выявить места протечек и исправить эти недостатки.
Укладка трубы в теплоизоляционную подложку из пенополистирола
Помните о том, что стыковать трубы внутри стяжки нельзя! Заранее рассчитайте необходимый метраж труб для каждого контура отопления. Для большей эффективности не рекомендуется делать контуры отопления слишком длинными — так, для трубы толщиной 16 мм максимальный виток контура может составлять 65 м, для трубы толщиной 20 мм — 80 м.
После укладки всех имеющихся труб и проведения опрессовки системы, можно приступать к устройству бетонной стяжки. Она не должна быть очень толстой. Ведь излишний слой бетона не позволит производить эффективный обогрев помещения. Нам нужно добиться максимального КПД от всей системы, поэтому делаем стяжку не толще, чем 5 – 7 см.
Использование самовыравнивающихся смесей позволяет распределить выравнивающий слой очень ровно и при этом достаточно тонко. При создании водяного тёплого пола своими руками, видео показывает, что именно такая стяжка пользуется наибольшим успехом у граждан.
Сравнение различных способов укладки труб для теплого пола
При устройстве стяжки необходимо особенно внимательно отнестись к тому участку, где будут выходить трубы подачи и обратки. Их нужно аккуратно подвести к смесительному узлу для теплого пола своими руками. Этот элемент предназначен для регулировки температуры теплоносителя в системе теплого пола.
Подающаяся на отопление дома вода, может быть нагрета до 95°С. Вряд ли кто-нибудь выдержит такую температуру у себя под ногами. В смесителе происходит смешивание горячей воды с холодной. Только после этого под пол подается теплоноситель, но уже нормальной температуры. Чаще всего это не более 35°С.
Схема установки терморегулятора для системы водяного отопления
От того, какой вид стяжки мы использовали, зависит время ее высыхания. Обычная бетонная стяжка требует для высыхания не менее 3 недель. Современные самовыравнивающиеся составы для стяжки можно использовать уже через несколько часов. Это еще один аргумент в пользу их использования при создании водяного тёплого пола своими руками. Видео процесса монтажа иногда снабжено комментариями относительно того, какую стяжку лучше взять для выравнивания пола.
На системы теплого пола чаще всего делают покрытие из кафельной плитки (кухня и санузлы), ламината и паркета, линолеума. Реже применяют более толстые покрытия, такие, как половая доска.

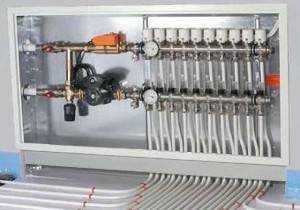

Схема работы коллектора
Создавая водяной тёплый пол своими руками, видео которого вам понравилось, не забывайте о его недостатках и достоинствах. Отметим плюсы:
Водяной теплый пол своими руками — вид в разрезе
Недостатком назовем то, что для сооружения такой конструкции требуется специальный инструмент и умение с ним обращаться. Более длительный срок для изготовления системы, в отличии от электрических типов, особенно при использовании классической бетонной стяжки.
Смонтировать систему водяного пола с подогревом по силам каждому. Необходимо только делать это по всем правилам. Тогда эффект от ее использования однозначно будет максимально эффективным. Безопасность системы обеспечивают ее качеством.
ibuildrussia.ru
Монтаж теплого пола своими рукамиДля мастера важно знать, что сделать теплый пол своими руками не представляет большой сложности, доступно несколько способов. А принципы работы теплых полов предельно просты. В холодную погоду весь горячий воздух собирается в верхней части помещения, а ноги в это время мерзнут. Электрический теплый пол, нагреваясь, создает противоборствующую силу, образующую теплую воздушную подушку внизу, которая, поднимаясь, будет отдавать тепло на всех уровнях. Конвекционный поток, направляя свое движение вверх, вызывает естественное перемещение воздушных масс у потолка, за счет чего температура всего помещения выравнивается. Это способствует меньшим затратам на обогрев при прочих равных условиях.
Электрический теплый пол представлен в основном двумя разновидностями:
— теплым полом инфракрасным;
— теплым полом кабельным.
Подобным же образом действует и теплый водяной пол, своими руками прокладываются трубы, и осуществляется их подсоединение к коллектору. Теплоносителем является вода из центральной системы отопления.
Нагретый за счет процесса теплопроводности пол начинает излучать в инфракрасном спектре, создавая прогрев за счет радиации электромагнитного излучения. Теплый пол инфракрасный получил свое название именно благодаря этой особенности, хотя строго говоря, все виды теплых полов излучают в тепловом диапазоне.
Системы теплый пол могут служить как основными, так и дополнительными источниками тепла в помещении. В первом случае надо предусмотреть резервные источники питания, в противном случае первая же авария в электроснабжении выморозит помещение в зимнее время.
Оборудованию подлежат любые половые покрытия за исключением пробковых и паркетных. Монтаж ведется поверх утеплителя под стяжку. К недостаткам можно отнести низкую ремонтопригодность. Для замены вышедшего из строя нагревательного элемента придется снимать напольное покрытие и разрушать стяжку.
Производители учитывают данную сложность реконструкции и выполняют элементы системы отопления максимально надежными и долговечными.
Теплый пол своими руками смастерить под силу каждому, стоит лишь внимательно изучить сопроводительные видео и инструкции по монтажу приобретаемых продуктов. Это позволит сэкономить на услугах строителей, но потребует большой ответственности и хорошей теоретической подготовки. Читайте и применяйте на практике.
Теплый пол электрический своими рукамиКогда речь идет об обустройстве теплого пола своими руками, все большую популярность завоевывают кабельные системы обогрева. Нет ничего удивительного, что они добрались и до обогрева полов. В состав входит система нагревающих кабелей и регулятор. Кабели бывают резистивными или саморегулирующимися. В обоих случаях должно происходить максимальное выделение тепла, но резистивные кабели греются по всей длине, а саморегулирующиеся варианты нагревают в большей степени наиболее охлажденные участки по своей длине. Это стало возможно за счет использования матриц из полупроводниковых полимеров. Матрица разделяет два токонесущих провода, и выделение тепла в общем-то происходит в ее объемной структуре. Проводники предназначены для питания матрицы электрическим током. Дополнительная система регуляции может варьироваться от примитивных термореле до высокоинтеллектуальных электронных блоков с собственными микроконтроллерами, которые будут четко поддерживать микроклимат на заданном уровне. Для контроля и мониторинга среды используются датчики температуры, иногда дополненные датчиками влажности.
Перед тем, как создать теплый пол своими руками, измеряется общая площадь пола и подбирается результирующая мощность из следующих соображений:
— ванная, туалет — 180 Ватт/кв.м;
— балкон, лоджия — 200 Ватт/кв.м;
— внутренние помещения — в пределах 150 Ватт/кв.м.
Каждый кабель характеризуется погонной выделяемой мощностью, общая длина купленного кабеля должна быть не менее потребной для обогреваемого помещения, исходя из выдаваемой мощности. Кабель укладывается зигзагом с жестким фиксированным шагом, пересечения не допускаются, а резистивный кабель, к тому же, должен вернуться в первоначальную точку монтажа.
Чтобы получить качественный теплый пол, своими руками нужно тщательно проложить монтажную ленту поверх выровненной поверхности, предварительно утепленной, с выбранным фиксированным шагом. Как только предварительная прокладка закончена, производится проверка системы в соответствии с инструкцией по эксплуатации. Если система работает исправно, нагрев отключается от источника питания, и кабель заливается нетолстым слоем стяжки. Облицовка пола ведется в соответствии с архитектурным проектом.
Теплый пол инфракрасный является подвидом электрического и основывается на применении обогревающих пленок — нагревательной фольги, метод получения тепла тот же самый, что и у резистивных разновидностей кабельного обогрева. На первом этапе выполняется эскиз с примерным размещением материала системы на поверхности пола. Наносится выравнивающая стяжка, которая тщательно очищается. Намечаются места для прорубания штробов под датчики, производится монтаж датчиков, неровности выравниваются строительной смесью. Выкладывается утеплитель, полосы фольги прокладывают поверх без пересечения и перекрытий, проводится параллельное электрическое соединение полос. Контакты питающих проводов обжимаются, охватывая фольгу, и изолируются пленочной электроизоляцией. Резка фольги производится в установленных производителем местах или вдоль обогревающих полос. Место среза непременно следует изолировать по всей ширине. Строятеплый пол своими руками, полосы следует раскладывать по заранее намеченному плану.
Система проходит тестирование в рабочем режиме, если все в порядке, то производится гидроизоляция и пароизоляция полиэтиленом. Это обеспечит электрическую безопасность эксплуатации системы. Все швы герметизируются. Поверх производится укладка облицовки.
Теплый пол водяной своими рукамиДля того, что создать теплый пол водяной своими руками применяются долговечные и гибкие полимерные трубы. Вода берется из системы центрального отопления, передаваясь в систему обогрева коллектором.
Монтаж производится поверх пленочного утеплителя на решетчатую арматуру со стороной ячейки 200-300 мм без пересечения гибких трубопроводов между собой с креплением тонкой металлической проволокой поверх перекрестий армирующей сетки.
Прокладка ведется от центрального снабжения, прокладывая трубу двойной спиралью шагом 100-150 мм. Протестировав систему, можно выставлять маяки и выполнить стяжку цементным раствором не толще 80 мм. Очень важно дождаться полного высыхания стяжки без включения системы обогрева.
Креплению на арматурную сетку существуют две альтернативы:
— специальный степлер;
— профилированные держатели.
profremstroy.pro
Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.
Теплый пол электрический своими руками
Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.
Теплый пол электрический своими руками
Содержание статьи
Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.
Демонтаж напольной стяжки
Второй шаг. Укладываем слой гидроизоляционно
Гидроизоляция пола
Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.
Пленка и демпферная лента
Четвертый шаг. Укладываем теплоизоляционны
Утепление пола пенополистиролом
Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.
Вспененный полиэтилен в системе теплых полов
Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.
При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционны
Утепление пола лоджии минеральной ватой
Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствован
Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки
Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.
Монтаж инфракрасного электрического теплого пола
Электрический инфракрасный теплый пол
Принципиальная схема подключения ИПО
Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.
Монтаж скрытого терморегулятора теплого пола
Монтаж скрытого терморегулятора теплого пола
Второй шаг. Составляем схему укладки системы обогрева.
Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.
При составлении схемы учитывайте следующие важные нюансы:
Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.
Раскладываем инфракрасную пленку поверх теплоизоляции
Резка матов
Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором
Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.
Конструкция инфракрасного теплого пола
Подключение инфракрасного теплого пола
Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.
Подключение инфракрасного теплого пола
Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.
Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.
Правильная укладка проводов
Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.
Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.
Устанавливаем терморегулятор
По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.
В завершение подключаем систему к электрической сети и переходим к ее тестированию.
Теплый пол инфракрасный
Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.
Укладка ламината поверх ИК пола
Теплый пол
Теплый пол кабельного типа
Монтаж кабельного пола
Нагревательный элемент и терморегулятор конвекционной системы обогрева
Монтаж кабельного электрического теплого пола
Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.
Схема установки терморегулятора
Установка датчика температуры для кабельного мата
Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.
Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!
Исходные данные:
— суммарная площадь участков помещения, на которые будет укладываться кабель;
— особенности помещения — выберите вариант из предложенного перечня;
— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.
Перейти к расчётам
Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.
Теперь, зная длину, несложно вычислить и шаг укладки:
Перейти к расчётам
Монтаж кабельного пола
Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.
Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.
Монтаж кабельного теплого пола
Теплый пол электрический
Важно: кабель перегибать нельзя.
Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционно
Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.
Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.
В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.
Заливаем стяжку
Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.
Примерная таблица расчета мощности и длины нагревательного кабеля
Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.
Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления
Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.
Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.
Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях
Удачной работы!
stroyday.ru
Водяной теплый пол своими руками
Водяной теплый пол сделанный своими руками под плитку или ламинат, является отличной альтернативой традиционному конвекторному утеплению. В этом случае потоки тепла идут снизу вверх, создавая комфортную среду именно в пространстве возле пола. Материал финишного покрытия при монтаже водяного теплого пола с жидким теплоносителем в принципе не имеет особенного значения, но особенно популярная такая конструкция в помещениях с кафельным покрытием – ванных и туалетных комнатах. Рассмотрим подробно алгоритм таких работ.
Некоторые нюансы
При монтаже теплого пола с жидким теплоносителем под кафель стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая кафельная плитка имеет меньший показатель отдачи тепла. Плитка с шероховатой поверхностью будет быстрее терять тепло, переданное ей системой нагрева.
Кроме того, особенно внимательно отнеситесь к качеству приклеивания плитки, под ней не должно быть пустоты, так как температурные деформации пола могут привести к ее повреждению.
Содержание статьи
Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.
Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.
В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.
[note]Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.[/note]
Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.
Подключение коллектора к теплому полу
Приобретите коллекторное устройство и короб для него в магазине строительных материалов.
Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.
На каждую из труб необходимо установить запорный вентиль.
Вне зависимости от того, каким финишным покрытием вы планируете воспользоваться – теплый пол с жидким теплоносителем имеет три основных типа устройства:
Подготовка основания
После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.
Укладка демпферной ленты
При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.
Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.
Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.
Гидроизоляция пола
Для того, чтобы ваш теплый пол с жидким теплоносителем не нагревал ни соседей, ни улицу – вам необходимо обеспечить качественное утепление помещения. Только при качественно утепленном поле тепло от водяного пола пойдет вверх в зону жизнедеятельности.
Утепление пола пенопластом
Материалом для теплоизоляции обычно являются вспененные полимеры, такие как пеноплекс или пенопласт.
Для того, чтобы вся конструкция теплого водяного пола обладала хорошей надежностью – на слой теплоизоляции необходимо положить арматурную, удерживающую сетку.
Укладка арматурной сетки на пол
На этой иллюстрации вы видите арматурную сетку, которая уложена непосредственно на слой гидроизоляции.
Способы укладки водяного теплого пола
Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый способ имеет свои достоинства, но в холодном климате рекомендуется укладывать трубы теплоносителя «улиткой», так как таким образом поддерживается более равномерное распределение тепла по всей поверхности пола.
Укладка труб для водяного теплого пола
Рисунок укладки труб можно и комбинировать, особенно это актуально в помещениях со сложной конфигурацией.
Видео — укладка труб водяного теплого пола
Укладка цементной стяжки поверх труб теплого пола
Водяной теплый пол схема
Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.
Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.
Нагреваемый пол на полистирольной основе
Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.
После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.
Полистирольные плиты для водяного пола
После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.
Таким образом выглядит принципиальная схема теплого водяного пола на полистирольных плитах
1. Финишное напольное покрытие,
2. Слой тепловой изоляции
3. Трубопровод из теплоносителя
4. Компенсационные пластины из алюминия
5. Плиты из полистирола с пазами под трубы
6. Перекрытие
Пол на полистирольных плитах
В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.
Существует два основных типа теплого деревянного пола: реечный и модульный.
При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.
Установка реечного пола с подогревом происходит следующим образом:
Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.
Укладка водяного теплого пола на пол на лагах
1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.
2. Затем устанавливаются деревянные лаги.
3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.
4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.
5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.
6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.
7. На черновой пол монтируется финишное покрытие – кафельная плитка.
Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:
pol-spec.ru
Что такое «теплый пол»? Если рассматривать данную отопительную систему с конструктивной точки зрения, то это простая схема распределения гибких труб, по которым в качестве теплоносителя течет горячая вода. Она может поступать из централизованной системы или нагреваться за счет автономно установленного котла. Специалисты сегодня отдают предпочтение именно такой системе отопления. Они считают ее оптимальной, потому что нагрев производится по всей площади пола, а тепло поднимается снизу, равномерно распределяясь по всему пространству помещения.
Так как температура пола будет самой высокой, затраты на нагрев теплоносителя можно сократить. Так что во всех отношениях система «теплый пол» выигрывает перед всеми остальными. При этом, выбирая данную схему отопления для своего собственного дома или квартиры, многие потребители задаются вопросом, а можно ли сделать своими руками теплый пол — видео обязательно посмотрите на этой странице.
Ответ на поставленный вопрос однозначный – да, можно. Процесс этот не очень сложный. Конечно, понадобятся навыки работы со специальными инструментами, а также знания о том, как располагать трубы и подключать систему. Всю эту информацию вы почерпнете из нашей статьи, поэтому давайте двигаться вперед.
Как уже было сказано выше, система теплого пола представляет собой уложенные в бетонное основание трубопроводы, которые могут быть изготовлены из сшитого полиэтилена или металлопластика. Именно эти два варианта пластиковых труб отличаются хорошей гибкостью, теплопроводностью и небольшим линейным расширением. Но трубы это еще не все.
Необходимо добавить, что теплый пол может работать только на теплоносителе с небольшой температурой. Представьте, если пол будет слишком горячим — по нему вы просто не сможете ходить. А если в доме смешанное отопление, и установлены еще и радиаторы, то температура горячей воды в общей системе будет доходить до +95С.
Такой теплоноситель использовать в теплых полах не разрешается. Чтобы привести температуру к необходимому уровню, устанавливается специальное устройство, которое называется узлом смешения. В нем смешивается в определенных пропорциях вода из напорной и обратной магистрали. Тем самым достигается понижение температуры теплоносителя, который поступает в систему теплых полов.
Прежде чем разбирать, как сделать водяной теплый пол своими руками, необходимо рассмотреть вопросы, касающиеся плюсов и минусов данной системы. Начнем с достоинств:
Недостатки:
Конечно, это далеко не все преимущества и недочеты. Но для устройства данной схемы именно они, в основном, имеют значение. Все остальное не так важно.
Начнем с того, что определим основные моменты, которые будут влиять на качество и эффективность работы:
Есть один элемент в системе «теплый пол», который носит название коллектора. Что это такое? По сути, это узел смешения, но с некоторыми добавлениями в плане распределения теплоносителя. Здесь соединяются трубы магистрали подачи и обратки общей отопительной системы дома, плюс регулировочные элементы в виде вентилей, кранов и заглушек. Обычно этот узел продается в магазинах в уже готовом виде, так что комплектовать его и собирать самостоятельно нет необходимости.
Хотите вы того или нет, но укладывать трубопровод на неподготовленную поверхность не рекомендуется. Что же входит в подготовку? В первую очередь половое основание нужно выровнять и заделать дефекты. Для этого обычно используется цементная стяжка. Сделать ее не проблема, главное — взять правильное соотношение цемента и песка. Оптимальный вариант — один к трем. Но если вы сомневаетесь, что сможете правильно смешать компоненты, то можно приобрести готовые сухие смеси. Их сегодня в огромном ассортименте предлагают производители.
Заливаем стяжку
Чтобы их приготовить, необходимо лишь смешать смесь с водой, для чего на упаковке есть инструкция. Строго придерживайтесь ее — это гарантия получения качественного раствора для стяжки. Очень важный момент — пол с нанесенной на нее стяжкой должен быть максимально ровным, особенно это касается горизонтальности поверхности. После того как стяжка хорошо просохнет, необходимо на нее сверху уложить гидроизоляционный материал. Самый простой вариант из данной категории — это полиэтиленовая пленка. Но учтите, что ее толщина не должна быть меньше 200 микрон. Не хотите рисковать — положите ее в два слоя.
Внимание! Рулонный гидроизоляционный материал укладывается полосами внахлест относительно друг друга. Размер смещения полос — не меньше 10 сантиметров. Края материала заделываются строительным скотчем.
Далее по всему периметру комнаты по полу к стенам прикрепляется специальная демпферная лента. Этот материал похож на скотч — он самоклеющийся. Для чего нужна демпферная лента? У нее лишь одно назначение — скомпенсировать тепловое расширение стяжки, которая будет заливаться поверх теплого пола. Соответственно, ширину ленты придется подбирать с учетом всех слоев, укладываемых на половое основание.
Следующий этап подготовительного процесса — это монтаж утеплителя. Все, как обычно, начинается с выбора теплоизоляционного материала. Если комната, где устанавливается теплый пол, расположена на первом этаже, то размер теплоизоляции должен составлять 25-30 сантиметров. Если этажом выше, то можно использовать небольшой слой в несколько сантиметров. В плане выбора сегодня рынок предлагает огромный ассортимент. И здесь, как говорится, дело хозяйское.
Но обратите внимание, что утеплитель на пол должен обладать высокими прочностными характеристиками. Поэтому рекомендуется использовать плотные материалы, к примеру, пенополистирол или его экструдированный экземпляр. Есть на рынке и другие теплоизоляторы, которые соответствуют высоким требованиям современности. Так что выбирайте.
Обратите особое внимание на плиточные теплоизоляционные материалы, которые изготавливаются специально для системы теплых полов. На их поверхности вырезаны канавки под трубы. Такие плиты сокращают временные расходы на монтаж и делают весь процесс очень удобным. Здесь важно правильно уложить панели, чтобы пазы соединялись в одну линию.
Теплые полы — экономическая отопительная система
В настоящее время специалисты предлагают два вида укладки трубопроводов:
Обратите внимание! Для системы теплого пола подойдут трубы диаметром 20 миллиметров. Но особое внимание обращайте на производителя. В этом плане скупиться нельзя, потому что трубопровод собирается и монтируется не на один год. Так что качество превыше всего.
Если в качестве теплоизоляционного материала вы используете не готовые плиты со штробами , а что-то другое, то вам придется приобрести еще и армирующую сетку. Ее укладывают на утеплитель, а трубы крепят непосредственно к ней. Это можно сделать хомутами или вязальной проволокой. Но можно в данном случае обойтись и без арматуры. Для этого трубопровод крепят к теплоизолятору с помощью тех же хомутов и клипс. Это проще, менее затратно и быстрее. Но в данном случае, чтобы создать прочное и надежное крепежное основание, необходимо точно распределить клипсы и хомуты по всей длине трубопровода.
Чтобы сделать это, нужно сначала распределить сами трубы. Оптимальный вариант расстояния между ними — 30 сантиметров. Но данный показатель может быть изменен, если дело касается участков у окон, входных дверей или у внешних стен. Здесь можно укладывать трубопровод с расстоянием между элементами в диапазоне 15-20 сантиметров. И еще один нюанс — расстояние от стен до труб должно составлять 7-10 сантиметров.
Внимание! В настоящее время готовые коллекторы для системы «теплый пол» могут обслужить трубу длиной 60 метров. Если длина трубопровода увеличивается, то необходим монтаж дополнительных коллекторов. Однако запомните, что каждый установленный коллектор должен обслуживать определенную длину трубопровода практически одинакового размера
Монтаж системы теплых полов
Итак, водяные теплые полы готовы, и теперь необходимо подключить всю отопительную систему и проверить, как она работает. Здесь все просто — подключаются входная и выходная трубы к коллектору. Все производится с помощью сварочного аппарата и фитингов. После чего в систему подается горячая вода под большим давлением (такой процесс называется опрессовкой). В это время нужно проверить все стыки на предмет появления протечек. Если все нормально, то работа вами выполнена на отлично.
Что остается сделать? Остался последний этап — заливка стяжки. Здесь выполняется все то же самое, что касалось и нижнего залитого слоя. Некоторые мастера укладывают поверх трубопроводов армирующую синтетическую сетку как залог прочности нового напольного основания. Ничего плохого по этому поводу сказать нельзя, но даже без армокаркаса залитый пол будет надежным и прочным.
После того как новый пол достигнет своей марочной прочности — на это уходит до нескольких недель — можно начинать укладку напольного отделочного покрытия.
Выбирая вариант утепления основания в виде теплых полов, необходимо правильно подобрать схему и систему. Но отметим, что данный вид отопления с каждым годом завоевывает все больше сторонников. И здесь за основу выбора потребители принимают всего лишь два критерия — экономию топлива, а значит, и средств из семейного бюджета, а также эффективность такого отопления. Равномерное распределение температуры по всему объему пространства — это залог комфортного в нем проживания. Но хотелось бы добавить и простоту монтажа. Об этом свидетельствуют фото и видео, размещенные на этой странице нашего сайта.
Автор: Семен КнязевПоделиться материалом:
Комментарии и отзывы к материалу
polmechty.ru
