При проведении строительных работ всегда используется бетон. Для его приготовления требуется бетоносмеситель. Когда речь идет об индивидуальном строительстве, покупать аппарат экономически нецелесообразно. Устройство собирается самостоятельно в краткие сроки из подручных материалов. Для этого потребуется обыкновенная бочка, бидон, фляга или внутренняя часть старой стиральной машины. Руководствуясь простыми советами и имея умелые руки, собирается вибрационная или ручная бетономешалка своими руками довольно просто и в последствии будет быстрой и экономичной.
Самодельные бетономешалки имеют разную конструкцию в зависимости от принципа действия. Существует четыре основных способа замеса бетона:
Однако способ энергозатратен: для качественного смешения 20 литров раствора потребуется вибрационный привод мощностью 1,3 кВт.Ниже приведены схемы, как делается электрическая, вибрационная или ручная самодельная бетономешалка.
Вернуться к оглавлению
Руководство по исполнению механической бетономешалки:
Производится посредством заливки в емкость водопроводной воды. Если будет течь, некачественные места следует заварить.Бетономешалке механического типа свойственные такие преимущества:
Недостатки:
Последний недостаток устраняется путем сваривания половинок емкости после установки. Для загрузки ингредиентов и готового бетона в этом случае используется люк.
Вернуться к оглавлению
В бетономешалках этого типа может использовать ручной замес и электропровод одновременно. Конструкционное исполнение устройства отличается сложностью. Загрузочный люк нужно сделать самому. Для его сооружения понадобятся петли-карты, шпингалеты, уплотнители. Устройство подходит для выполнения масштабных строительных работ в местах без подвода электричества.
Достоинства:
Недостатки:
Вернуться к оглавлению
Наиболее распространенным типом является электрическая самодельная бетономешалка принудительного действия. Для ее создания потребуются сварные накрест планки, на которые закрепляются дно и горловина бадьи для смешения. Для повышения качества и интенсификации перемешивания рекомендуется емкость делать вращающейся вместе с осью.
Эта конструкция бетономешалки сложнее при сварке рамы, но можно избежать уплотнения вала на дне бадьи. В качестве миксера следует использовать рамное устройство, приваренное к оси.
Вернуться к оглавлению
Бадья для бетономешалки своими руками вибрационного типа должна быть круглой, высокой и неширокой, с расстоянием от концов вибратора до каждой стенки, равным радиусу действия устройства. К корпусу мешалки должен жестко крепиться кронштейн с генератором вибрационных колебаний или обычный перфоратор. Оптимальная мощность вибратора — 1,3—1,5 кВт.
В патрон перфоратора нужно вставить шток, длинной достаточной для вхождения тарелок из металлических листов в центральную часть смешиваемого раствора. Нюансы, как сделать бетономешалку лучше:
Это обеспечит веретенообразное смешение.Главное преимущество — качественный однородный раствор. Недостаток — необходимость соблюдения множества нюансов при конструировании, иначе в скором времени потребуется ремонт.
Вернуться к оглавлению
Чтобы самому изготовить бетономешалку, потребуются следующие материалы:
Вернуться к оглавлению
Сооружается ручная бетономешалка по следующей схеме:
При горизонтальном расположении бидона в боковой части делается загружающий люк, а емкость закрепляется на оси. В качестве опоры применяются стальные трубы. Вращения конструкции медленные, поэтому время смешения раствора может достигать 20 минут. Однако производительность такой бетономешалки в 4 раза выше «совкового» способа. К этой конструкции можно присоединить электродвигатель мощностью 2,5 кВт на объем емкости 50 литров.
Вернуться к оглавлению
Бетономешалка из бочки представлена как тип ручного и электроприводного исполнения. В первом случае бочка насаживается на вал, который вращается закрепленными на концах ручками. Для повышения эффективности смешения внутри бочки вдоль и поперек ввариваются перегородки высотой 10—15 см. Для обеспечения мобильности устройства устанавливаются стойки на тачку или колесную раму. Бочка должна быть полностью закрытой, так как будет расположена горизонтально. С обоих ее концов привинчиваются фланцы с подшипниками, куда приваривается вал. Для загрузки/выгрузки нужно прорезать отверстие в бочке, где будет установлен люк на петлях с герметичной защелкой. Если устройство статичное, его укрепляют через вал стойками. Опоры зарывают в землю, чтобы не было перекоса. К емкости прикладывают ручки.
Во втором способе основой является тот же чертеж.
Главные отличия — использование двигателя, который крепится через шкив с одной из сторон бочки, и возможность вертикального размещения смесителя. Вертикальная самодельная бетономешалка из бочки монтируется на поворотную раму с мотором. К бочке крепятся ролики для обеспечения ее вращения на валу. Для облегчения кручения к емкости крепятся ручки или штурвал.
Вернуться к оглавлению
Чтобы знать, как сделать бетономешалку собственноручно, нужно учитывать ряд нюансов:
Вернуться к оглавлению
Самодельная бетономешалка без труда сооружается в сжатые сроки и при этом можно сэкономить приличную сумму денег. Для этого потребуется минимум материалов, чертежи, инструментов, а от строителя — находчивость и внимательность.
При правильном соблюдении всех нюансов бетономешалке довольно долго не потребуется ремонт.
Бетономешалка из металлической бочки
Для жителей частных домов и владельцев дачных участков, проведение строительных работ является неотъемлемой частью поддержания нормальных условий проживания.
Любое строительство, включая закладку деревянного сруба для сооружения бани, начинается с укладки бетонного фундамента. Помимо строительства зданий, возводится каменный забор, обустраиваются террасные грядки, укладываются бетонные дорожки. Все эти работы облегчает бетономешалка из бочки своими руками.
Содержание статьи
Работа с самодельной бетономешалкой
Решение изготовить бетономешалку своими руками, имеет неоспоримые преимущества.
К ним относятся:
Совет: Перед созданием такого полезного приспособления, стоит познакомиться, как работает готовый промышленный экземпляр у знакомых или, в крайнем случае, взять на несколько часов на прокат. Это позволит понять принцип работы изделия, определить, какой размер бочки подойдет лучше всего.
Перед тем, как сделать бетономешалку из бочки, необходимо приобрести примерный перечень материалов и инструментов:
Бочки для изготовления бетономешалки
Кругляк для оси
Профильный швеллер
Петли на крышку люка
Чтобы бетономешалка из 200 л бочки собиралась легко и быстро, необходимо подготовить комфортное место для сборки конструкции. При этом необходимо учитывать, что работа с металлом — это шум и грязь.
Для проведения работ:
Площадка для сборки конструкции
Бетономешалка из бочки — сделай сам чертеж конструкции
Для этого, при проектировании необходимо подумать, какие колеса устанавливать для передвижения изделия по своему участку.Мобильная конструкция
Если это будет электрическая бетономешалка из бочки 200 литровой, чертежи должны предусматривать более надежные шасси и их крепление на раме: вибрация от работающего двигателя весьма большая. После подготовки материалов и выбора рабочего места, можно начинать сборку конструкции.
Чтобы бетономешалка самодельная из бочки была надежной и долговечной, следует соблюдать некоторые рекомендации при ее изготовлении:
Схема простейшей конструкции бетономешалки из бочки представлена на рисунке.
Сборочный чертеж изделия из бочки
На чертеже основные узлы:
Инструкция по сборке конструкции:
Совет: Очень важно обеспечить герметичность конструкции. Иначе бетон будет заливать участок.
Установка лопастей в бочке
Она крепится на дверных петлях, приваренных к бочке или любым другим способом: поставить защелку, задвижку — или просто сдвигается в любую сторону. Основное назначение элемента при работающей бетономешалке – предотвратить выпадение раствора.Ручная бетономешалка из бочки
Совет: После сборки бочки, следует проверить ее герметичность. Она должна быть максимальной. Самодельная бетономешалка из 200 литровой бочки , как и из любой другой емкости, хорошо будет работать с жидкими и текучими растворами. Немного хуже – с вязкими материалами.
Далее бочку необходимо установить на опору, высотой примерно 1 метр.
Для этого:

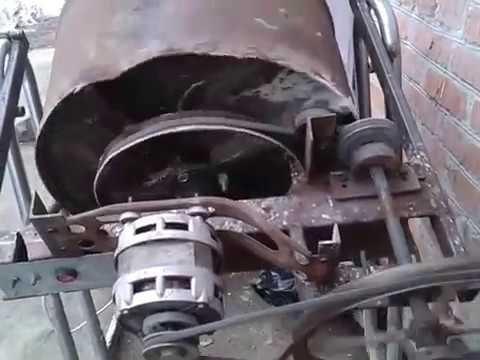

Привод для самодельной бетономешалки
Для изготовления конструкции с электроприводом, дополнительно необходимо приобрести и установить двигатель небольшой мощности. Для бочки в 200 литров достаточно 1 кВт.
При этом:
Чтобы более подробно познакомиться, как из бочки сделать бетономешалку, стоит посмотреть видео в этой статье.
Несмотря на то, что самодельная конструкция производит такую же работу, что и заводской вариант, эксплуатируется она немного иначе, для получения максимального комфорта.
Вот несколько полезных советов, которые позволят работать с приспособлением, изготовленным самостоятельно, легко и комфортно:
Наклонная конструкция бетономешалки
Это краткое описание, как делается бетономешалка из бочки — видео урок поможет решить все возникшие вопросы по изготовлению, использованию и хранению изделия, изготовляемого самостоятельно.
Обзор бетономешалки Harbour FreightВсе мы знаем, что есть несколько поставщиков электроинструментов (хорошо, больше, чем несколько), которые попадают в категорию, ласково называемую «CCC» (дешевое китайское дерьмо). Конечно, в Китае также производится большое количество хороших электроинструментов. Однако, к сожалению, многие модели «Harry Homeowner» от небрендовых компаний на самом деле не являются хорошей инвестицией, даже если вы используете их только раз в месяц. Но что, если они нужны вам только раз в год? Или только ОДИН РАЗ? Всегда ли одноразовые инструменты — хорошая идея?
Harbour Freight — одна из тех компаний, которые продают огромное количество оборудования по соблазнительно низким ценам. Я получаю их каталоги по почте, потому что я хожу туда, чтобы купить такие вещи, как брезент, упаковочные одеяла и ремни с трещоткой, а каталоги распродаж хорошо подходят для чтения в ванной и вкладышей для кошачьих ящиков.
Я люблю мечтать о собственном фрезерном станке менее чем за 300 долларов, но я знаю, что реальность будет кошмаром из плохо подогнанных деталей, плохо переведенных инструкций и хрустящих чугунных отливок. Однако, признаюсь, время от времени… я поддаюсь искушению.
Так обстоит дело с только что купленной мною бетономешалкой El Cheapo объемом 3 ½ кубических фута. В этом году у меня есть несколько летних проектов на моей старой ферме, для которых потребуются небольшие партии бетона и раствора. Новые опоры для древнего парадного крыльца, замена известнякового фундамента, замена некоторых потрескавшихся тротуаров. Кроме того, я регулярно заливаю фундаменты для палубных работ и иногда для наземных солнечных батарей. Плата за минимальную загрузку с завода по производству готовых смесей всегда кажется убыточной, а ручное смешивание — это просто… мука. Аренда потрепанного микшера в местном хозяйственном магазине выглядела лучшим вариантом.
А потом…
Немного почитав, я наткнулся на купон «привилегированный покупатель». Смеситель за 399 долларов от Harbour Freight продавался за 209 долларов, но для меня (и нескольких тысяч избранных других «привилегированных клиентов») он стоил 189 долларов. «Святое дерьмо», — подумал я. Если это продлится одно лето, это обойдется мне дешевле, чем аренда на несколько недель или пара загрузок с завода товарных смесей. Так что я пошел на это. ПРИМЕЧАНИЕ. Доступны почти идентичные модели под торговой маркой Tool Shop, Northern Industrial. Pro Series, Masalta и другие…
Листовой металл из коробки: Тонкий, не очень красивый, но его можно уговорить на фитинг.
Конечно, как и с любыми инструментами CCC, сборка всегда интересна. Инструкция, мягко говоря, хреновая. Ничего удивительного, верно? Но кто вообще читает эти вещи? Сошлось довольно легко. Мне нужно было только рассверлить несколько отверстий под винты, которые были заполнены краской, и снова немного согнуть крышку двигателя из листового металла и лопасти для смешивания.
&». В целом, мне потребовалось около 1 1/2 часов неторопливого манипулирования, чтобы настроить его и подготовить к работе. Мое лучшее предложение по сборке — зайти на YouTube и посмотреть несколько бесконечных видео, выложенных парнями, которые были разочарованы инструкциями! Там тонны хороших советов.
Мое первое впечатление: листовой металл не толстый, колеса дешевые, твердая резина, но в целом вроде крепкие.
Я выкатил его из магазина на кучу песка, чтобы испытать. Я щелкнул выключателем и… Он работает! Вроде неплохо сбалансирован. Смеситель имеет ременной привод, а сама шестеренчатая передача представляет собой довольно грубую отливку. Он шумный, когда он работает, и шумнее, чем дальше вы наклоняете его к горизонтали. Я добавил небольшую смесь 1-2-3 с лопатами, полными портландца, песка и гравия. Микс отличный, без проблем. Я удвоил порцию… без проблем. Утроив порцию, миксер начинает немного нагружаться, и мне приходилось останавливаться, немного соскабливать дно и опрокидывать его дальше.
Мне это показалось большим грузом – эквивалентным 2 80-фунтовым мешкам гравийной смеси.
Прочитал много отзывов и посмотрел много видео об этой машине в сети, и они в основном положительные. Я ожидаю, что это продлится какое-то время, но я обновлю эту статью в будущем, если мне удастся убить ее.
У меня есть участок земли, где можно складировать всякое барахло (и, слава богу, уродливая жена, которая меня этим не достает). Когда я закончу летом, этот миксер можно оставить в сарае, пока он мне снова не понадобится. Для людей с ограниченным пространством для таких вещей это может стать больше хлопот, чем пользы. Но даже если бы вы купили его, использовали его в течение года и продали на Craigslist, вы, вероятно, получили бы от этого свои деньги. В моем случае я могу рассмотреть другие варианты его использования в будущем. Есть несколько видеороликов о том, как превратить его в миксер для компоста или грохот, как показано здесь:
youtube.com/embed/MG9vfZOL0xU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Грузовой бетоносмеситель Harbour доступен по цене около 210 долларов США без каких-либо купонов или рекламных акций. В настоящее время он имеет четыре звезды и более 130 отзывов:
Купить сейчас — через Harbour Freight
строить вещи, возиться с вещами и выращивать вещи. После более чем десяти лет работы реконструктором исторических зданий в Бруклине, штат Нью-Йорк, он и его жена Эрика переехали в дом своей мечты (и настоящий кошмар), фермерский дом 1870-х годов на 15 акрах в восточной Айове. которую они называют «Ферма кошачьей мяты». Последние 18 лет Рич специализируется на сверхэффективном историческом ремонте и установке солнечных батарей. Он работает над тем, чтобы превратить большую часть фермы в многолетние продовольственные культуры, такие как ореховые деревья и ягоды, и помогает Эрике с ее проектом по выращиванию семейных реликвий.
Его последнее увлечение – научиться шить.
Получите доступ к бесплатным призам, обзору продукции, обзорам, инструкциям и многому другому!
Подробнее | Конфиденциальность электронной почты
В чем разница между «цементом», «бетоном» и «раствором»? Термины относятся к веществам, которые
имеют три различных назначения:
Цемент: Связующий элемент как в бетоне, так и в растворе.
Бетон: Продукт, состоящий из цемента, песка и гравия или другого крупного заполнителя. Когда вода смешивается с этим продуктом, она активирует цемент, который является элементом, ответственным за связывание смеси в один твердый объект.
Раствор: Продукт, состоящий из цемента и песка.
Когда вода смешивается с этим продуктом, цемент активируется. В то время как бетон может стоять отдельно, раствор используется для скрепления кирпичей, камней или других компонентов.
Насколько плотен влажный бетон? Бетон и раствор имеют плотность от 2 до 2,1 тонны на кубический метр. Этот показатель относится как к влажному, так и к отвержденному материалу. Существуют специальные легкие бетоны плотностью до 1,4 т/м3.
При работе барабан опрокидывается под углом, и бензиновый двигатель или электродвигатель вращает барабан. Один конец барабана открыт для загрузки компонентов бетона и выгрузки готового бетона. Программа строительства и охвата здравоохранения
Министерство труда США
ОТВЕ ОБУЧА , Бетонное и каменное строительство, раздел 29 Свода федеральных правил (CFR), части 1926.700–706, устанавливает требования, которым должны соответствовать строительные работодатели, чтобы защитить строителей от несчастных случаев и травм в результате преждевременного снятия опалубки, отказа для крепления каменных стен, неспособность поддерживать сборные панели, непреднамеренное срабатывание оборудования и неспособность защитить арматурную сталь.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Стандарт, подраздел Q, устанавливает требования, ориентированные на производительность, разработанные для защиты всех строительных рабочих от опасностей, связанных с бетонными и каменными работами на строительных площадках, сносе, переделке или ремонте. Другие соответствующие положения общеотраслевых и строительных стандартов (29 CFR, части 1910 и 1926) также применяются к этим операциям.
Прочитайте статью полностью на: https://www.osha.gov/doc/outreachtraining/htmlfiles/concrete.html
Важно защитить свое тело при работе с бетоном, несколько советов, которые помогут вам:
Защитите голову: Носите каску для защиты головы! Работа на стройке связана с множеством предметов, которые могут привести к серьезной травме головы. Как строительное оборудование, так и инструменты часто представляют собой потенциальную опасность для бетонных подрядчиков и самодельщиков.
Защитите глаза: Надевайте соответствующие средства защиты глаз при работе с цементом или бетоном. Брызги бетона и вздутая пыль могут легко попасть в глаза во время укладки бетона. Носите защитные очки с полным покрытием или защитные очки с боковыми щитками, в зависимости от условий вашего проекта.
Защитите кожу: Защитите себя от раздражения кожи и химических ожогов при работе со свежим бетоном. При постоянном контакте свежего бетона с кожей, глазами и одеждой могут возникнуть серьезные ожоги. Обратитесь к врачу за лечением незначительных ожогов, если они сохраняются. Немедленно обратитесь за медицинской помощью, если ожоги поразили большую площадь кожи или кажутся глубокими.
Защитите кожу: Избегайте прямого контакта кожи с песком и заполнителями, так как они очень абразивны для вашей кожи. Не касайтесь влажного цемента напрямую, так как он является основным и может повредить вашу кожу.
Защити свою кожу. Не работайте с цементом без защиты, так как он вытягивает влагу с вашей кожи.
Носите защитную одежду, такую как водонепроницаемые перчатки, рубашки с длинными рукавами и длинные брюки, чтобы бетон не попал на вашу кожу.
Защитите кожу: Следите за тем, чтобы защитная одежда оставалась сухой, чтобы она не передавала щелочное или гигроскопическое воздействие на кожу. Наденьте резиновые сапоги, если вы должны стоять в свежем бетоне во время его укладки, экранирования или плавания, чтобы бетон не затекал в них и не соприкасался с голенью, лодыжками и ступнями.
Защита кожи: Используйте водонепроницаемые прокладки для защиты кожи, коленей, локтей или рук от контакта со свежим бетоном во время отделки. Немедленно промойте чистой водой глаза и кожу при контакте со свежим бетоном.
Защитите кожу: Одежду, пропитанную свежим бетоном, быстро промойте пресной водой. Носите чистую, сухую одежду каждый рабочий день или для вашего проекта. Примите ванну или душ в конце рабочего дня или по завершении своего проекта «сделай сам».
Защитите спину: Будьте осторожны при перемещении тяжелых материалов. Работа с обычными материалами, необходимыми для изготовления и заливки бетона, такими как цемент, заполнитель, песок и вода, может быть очень напряженной для спины обычного человека. Большинство этих материалов тяжелые даже в небольших количествах.
Защитите спину: Старайтесь правильно поднимать тяжести, держа спину прямо и согнув ноги, чтобы избежать серьезной нагрузки на спину. Носите эти материалы, если вам нужно, держа их на уровне талии и по центру между ногами, чтобы уменьшить вероятность получения травмы.
Защитите спину: По возможности используйте механическое или ручное оборудование для перемещения материалов как можно ближе к месту их окончательного размещения. Используйте желоб бетономешалки, бетононасос или просто тачку, чтобы уложить бетон. Подтолкните бетон к его конечному положению с помощью лопаты или подобного инструмента. Не поднимайте бетонную смесь.
Прежде чем купить смеситель, подрядчик-каменщик должен взвесить, хотят ли они инвестировать в производительность, долговечность и опции, доступные для качественного смесителя.
Одним из важнейших соображений является не только долговечность узлов и деталей растворосмесителя, но и доступность запасных частей.
Запасные части можно легко найти для большинства миксеров, представленных на рынке, но во избежание слишком частых простоев в работе ищите качественные компоненты. Это поможет определить общую стоимость владения.
Еще одним важным аспектом перед покупкой нового миксера является долговечность и эффективность лопастей и барабанов. Короткие глубокие барабаны более эффективны, чем длинные неглубокие барабаны, потому что лопасти не должны перемещать материал так далеко. Определите вместимость барабана и требуемую мощность. Спрашивайте толстые металлические барабаны и уникальные характеристики миксеров по сравнению с конкурентами.
Следуя отраслевым тенденциям, это фактор, который необходимо учитывать при покупке нового оборудования. В последние годы эта тенденция включает в себя гидравлические смесители, которые стоят дороже, чем смесители с ременным приводом и/или с редуктором, и обычно используются более крупными подрядными компаниями, которые необходимо смешивать большие нагрузки. Кроме того, эти машины могут работать в обратном направлении, чтобы отключить смеси, сократить объем технического обслуживания и заменить изношенные детали.
Читать статью полностью на: https://www.masonrymagazine.com/4-07/mixers.html
Преимущества
Недостатки
Преимущества
Недостатки
ПРИМЕЧАНИЕ : Дизельные миксеры доступны только для бетономешалок
Преимущества
Недостатки
Прочитайте статью полностью на: https://www.wikihow.com/Mix-Mortar
Вы когда-нибудь задумывались об использовании спиральных лопастей вместо лопастей в миксерах?? Вот некоторые преимущества использования спиральных лопастей на миксерах.
