Самодельная бетономешалка
Трудно представить возведение дома или другого объекта, без использования цементных растворов. А у владельцев собственных загородных домов, которые постоянно, что-то перестраивают и благоустраивают территории, бетонирование — очень востребованная операция: для заливки садовых дорожек, фундамента под беседку, обновления отмостки, установки забора.
Для облегчения процесса изготовления раствора, применяются разного рода приспособления. Как изготавливается своими руками бетономешалка разных конструкций, подскажет статья.
Содержание статьи
Использование бетономешалки при сооружении дома
Существует несколько вариантов изготовления бетономешалок.
Они могут быть:
В любом случае конструкция должна удовлетворять некоторым требованиям. К ним относятся:
Привод на бетономешалке
Такое оборудование отличается:
Способы получения раствора представлены в таблице:
| Особенности | |
Схема бетономешалки принудительного типа На схеме основные узлы:
| Компоненты смешиваются в неподвижной емкости, за счет вращения вала, с прикрепленными на нем лопастями. Вал вращается механическим приводом. Чтобы изготовить такой бетоносмеситель своими руками, можно воспользоваться схемой, размещенной в таблице слева. При таком способе можно получить очень качественный раствор. Недостатки принудительного смешивания:
|
Схема вибрационного способа На схеме:
| При достаточно простой схеме процесса изготовления раствора, необходимо соблюдать некоторые нюансы при изготовлении конструкции:
Таким способом можно получить раствор хорошего качества, но «тяжелые» составы со щебенкой или гравием приготовить достаточно сложно. |
Схема гравитационной бетономешалки | В этой конструкции раствор получается смешиванием компонентов под действием силы своей тяжести. Ось вращения может крепиться снаружи емкости, что не потребует дополнительной герметизации устройства, или проходить внутри барабана. Такие бетономешалки своими руками обеспечивают лучшую однородность перемешивания раствора за меньший промежуток времени. |
Бетономешалка комбинированного принципа работы | В таких конструкциях совмещаются гравитационный и принудительный принципы работы бетономешалки. Их особенность — наличие на внутренней поверхности барабана жестко закрепленных лопастей. При вращении эти элементы перемещаются по отношению стремящегося падать под своей тяжестью вниз раствора. Преимущества конструкции:
|
Схема бетономешалки принудительного типа
На схеме основные узлы:
Компоненты смешиваются в неподвижной емкости, за счет вращения вала, с прикрепленными на нем лопастями. Вал вращается механическим приводом.
Чтобы изготовить такой бетоносмеситель своими руками, можно воспользоваться схемой, размещенной в таблице слева. При таком способе можно получить очень качественный раствор.
Недостатки принудительного смешивания:
Схема вибрационного способа
На схеме:
При достаточно простой схеме процесса изготовления раствора, необходимо соблюдать некоторые нюансы при изготовлении конструкции:
Таким способом можно получить раствор хорошего качества, но «тяжелые» составы со щебенкой или гравием приготовить достаточно сложно.
Ось вращения может крепиться снаружи емкости, что не потребует дополнительной герметизации устройства, или проходить внутри барабана. Такие бетономешалки своими руками обеспечивают лучшую однородность перемешивания раствора за меньший промежуток времени. В таких конструкциях совмещаются гравитационный и принудительный принципы работы бетономешалки.
Их особенность — наличие на внутренней поверхности барабана жестко закрепленных лопастей. При вращении эти элементы перемещаются по отношению стремящегося падать под своей тяжестью вниз раствора.
Преимущества конструкции:
Чтобы определить, какая лучше бетономешалка своими руками, видео-урок поможет разобраться со всеми тонкостями конструкций любого типа смешивания раствора.
Схема устройства бетономешалки
Перед тем, как сделать своими руками бетономешалку, стоит познакомиться с основными ее составляющими узлами и прислушаться к советам специалистов.
Совет: Новичку в отношении сварки, который знает о ней лишь понаслышке, не стоит приниматься за изготовление бетономешалки своими руками, а все работы доверить человеку знакомому с этим делом.
Далее необходимо:
Рассматривая любую конструкцию, можно выделить три ее основных части:
Избежать этого можно, но потребуется помощь человека, для перемешивания раствора вручную или увеличить время перемешивания, а это приведет к дополнительным энергозатратам.
Совет: Для улучшения качества бетона, бадью бетономешалки следует располагать горизонтально и использовать гребенчатый миксер.
Лучше всего скруглить бадью, придать ей форму груши или яйца. При небольшом объеме раствора, вместо бочки можно использовать два металлических или пластиковых тазика, но лишь в случае, если работать агрегат будет очень редко.
Для этого: вырезается дно одного тазика, горловина емкости укрепляется одной или двумя планками, закрепленными крест-накрест. Устанавливать такую конструкцию можно лишь под наклоном, сделать боковую выгрузку не получится.
По первому варианту: ось барабана одним концом заходит во втулку с шарикоподшипником, расположенную внутри ступицы. Маховик и емкость будут вращаться вокруг оси.
По второму варианту: ступица приваривается к маховику, а барабан крепится к ступице за заднее днище. При этом одна муфта закрепляется на маховик, а вторая устанавливается для усиления горловины.
После расположения емкости под наклоном, верхний подшипник конструкции, будет засыпаться бетоном.
Этот вариант лучше использовать при расположении барабана в горизонтальном положении, с боковой выгрузкой готового раствора и глухим дном.
Совет: При наличии под рукой редуктора с нужным передаточным отношением, его можно использовать для бетономешалки, подсоединив к оси. Для бака, расположенного с наклоном, берется редуктор с прямозубыми колесами, при горизонтальной установке – косозубыми, с оптимальной скоростью вращения до 50 об/мин.
Привод для конструкции можно приспособить из мотоблока, как на фото.
Бетономешалка своими руками из мотоблока
Бетономешалка своими руками на трактор
После знакомства с основными узлами конструкции, выбора способа смешивания раствора, можно приступать к сборке бетономешалки своими руками, видео подскажет, как это сделать правильно.
Перед изготовлением конструкции, необходимо сделать чертеж или эскиз будущего изделия, подготовить место сборки: подвести электричество, обеспечить, чтобы шум и грязь не попадали в жилой дом или грядки с растениями.
Чертеж для изготовления бетоносмесителя
Из инструментов могут понадобиться:
На стадии подготовки к работе необходимо решить вопрос, будет бетономешалка для заливки фундамента своими руками на колесах или стационарная. После этого можно приступать к работе.
Но для более качественной сборки конструкции, решения всех вопросов, как изготавливается своими руками бетономешалка, видео окажет неоспоримую помощь.
Эскиз для сборки простейшей бетономешалки
Представленная на эскизе мини бетономешалка своими руками, может быть изготовлена из материалов, которые можно найти у любого хозяина своего участка. При этом:
Привод на бетономешалке

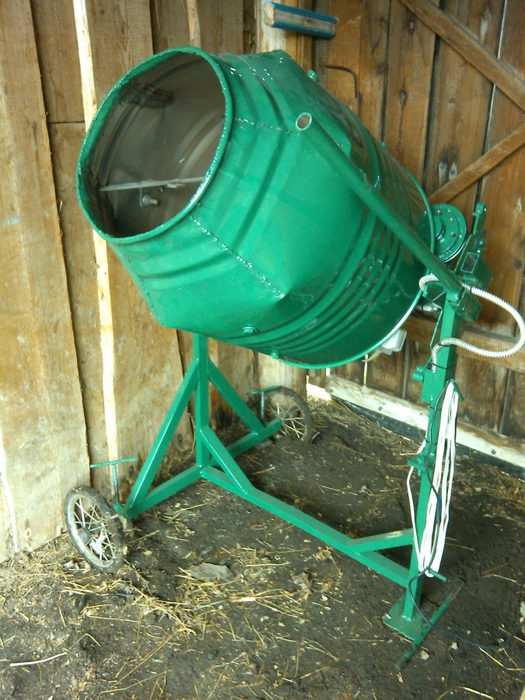

Большая бетономешалка своими руками изготавливается с электроприводом.
Инструкция по ее сборке предлагает такой порядок работ:
Смеситель для пенобетона своими руками
Чтобы изготовить бетономешалку своими руками любого вида, для большей наглядности проведения работ по сборке, стоит просмотреть видео в этой статье.
Собранная конструкция, как и любое оборудование, требует соблюдения правил эксплуатации:
Изготовленная даже самая простая бетономешалка своими руками, значительно облегчает выполнение тяжелой работы, связанной с использованием бетонного раствора, экономит не только силы, но и время человека.
Содержание
Строительство очень часто связано с постоянным использованием большого количества бетона, замешивание которого требует не только больших затрат физической силы, но столь дорого времени.
Облегчить, а вернее решить эту проблему позволит сооружение самодельной бетономешалки, устройства позволяющего просто и быстро приготовить необходимое количество смеси в нужных пропорциях и необходимой консистенции.
Вопрос конструирования самодельной бетономешалки в принципе упирается в очень простое техническое задание построить:
При всем многообразии идей и технических решений вопроса приготовления бетона все конструкции бетоносмесителей в принципе сводятся к решению простой проблемы – механическому перемешиванию сухой, а после добавления воды и жидкой смеси до получения однородного состава пригодного для дальнейших строительных работ.
Ввиду этого наиболее популярными у мастеров-самодельщиков являются агрегаты, основанные:
По своему типу конструкции самодельные бетономешалки можно разделить на следующие группы:
Вместе с тем из всех рассмотренных типов конструкций для самостоятельного изготовления наиболее подходящими являются первые два типа, поскольку третий вибрационный способ приготовления смеси является наиболее технологичным и энергозатратным.
Приступая к практическому этапу реализации проекта, следует четко представлять какими характеристиками должна обладать конструкция.
В этом первостепенную роль играют:
Вариантов для использования в качестве емкости для приготовления смеси может быть масса:
Основным вопросом при выборе материала должно играть его качество, толщина, возможность крепления деталей с помощью электросварки.
Для горизонтального типа расположения емкости предусматривается боковое засыпное окно, при наклонном, или с возможностью изменения угла наклона используются бадьи с несколько суженой горловиной открытого типа, для удобного засыпания составных частей раствора.
Внутри, для улучшения качества приготавливаемого раствора навариваются лопасти ли металлические гребенки, способствующие лучшему перемешиванию составных частей. Такие лопасти изготавливаются из металла толщиной не менее 2 мм.
Для приведение в действие рабочей емкости смесителя самыми простыми на сегодня выступают:
Это самый распространенный вариант приводов самодельной бетономешалки, однако, он слабо подходит для работы на неподготовленных участках без электросети;В качестве миксера могут выступать:
Самый простой и довольно эффективный вариант бюджетной бетономешалки.
Конструкция такого аппарат состоит:
Основанием является квадрат к двум противоположным сторонам которого привариваются боковины в виде двух треугольников (треугольник – самая устойчивая и жесткая фигура) на вершине которого закрепляется на подшипниках вал вращения бальи.

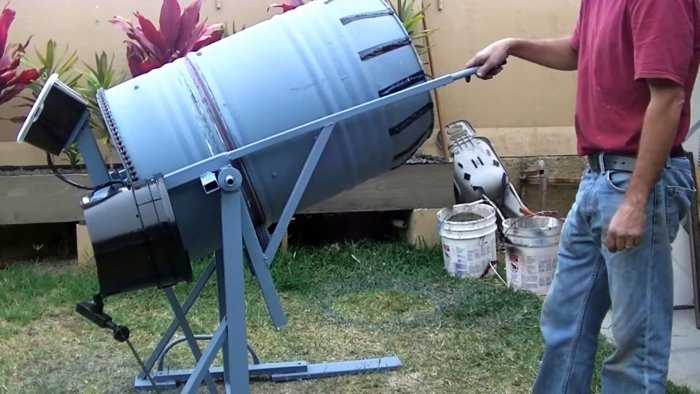

Простой и работоспособный вариант смесителя.
Состоит из:
Особенностью конструкции является расположение бочки горизонтально или установка вала по диагонали через противоположные стороны днища и горловины бочки.
В данном варианте самоделки внутри бочки на рабочем вращающемся валу крепятся две или три гребенки, напоминающие собой грабли. Гребенки изготавливаются из металлического прута, полосы, или иного материала, с таким расчетом, чтобы при вращении перемешивать бетон, пропуская между зубьев.
Гребенки вдоль вала крепятся таким образом, чтобы между ними был угол 180, 120 или 90 градусов от центральной оси. Основание изготавливается по принципу остальных бетономешалок. Слив готового раствора обычно производится, путем опрокидывания бадьи или путем открытия сливной горловины.
Такой вариант смесителя рассматривается, как вершина инженерных способностей самодельщиков в области бетономешалок. По сути это копия выпускаемой промышленным способом бетономешалки.
Но, при этом имеющей ряд особенностей:
Среди бесспорных преимуществ такой машины легкость в управлении и минимальные затраты рабочей силы при работе, а вот минус – точный расчет всех узлов и деталей, наличие почти профессиональных знаний и умений при работе со многими инструментами, в том числе с электросваркой.
Получение самого качественного раствора, возможно при использовании вибрационной бетономешалки. Это одновременно и самый высокотехнологичный вид смесителя.
В качестве рабочей емкости используется газовый баллон или иная емкость с толстыми стенками, но относительно небольшого диаметра, поскольку для работы вибратора необходима довольно большая мощность.
В качестве вибратора может быть использован обычный перфоратор со специально изготовленным рабочим органом в виде двух перевернутых дном друг к другу тарельчатых или ровных сетчатых пластин.
Емкость закрепляется вертикально на основании таким образом, чтобы оно обеспечивало устойчивое удержание самой емкости и вибрационного движителя.
Мощность движителя должна быть не менее 1,5 кВт, использование меньшего по мощности двигателя или перфоратора чревато неэффективной работой системы или быстрой поломкой.
Основание такой бетономешалки практически идентично всем остальным типам и должно обеспечивать не только устойчивость самой конструкции, но и возможность переворачивания емкости для слива готового бетона.
При сборке такого агрегата возможны следующие основные ошибки и недостатки:
Кроме этого, следует учитывать и обязательное требование электробезопасности при установке электрооборудования.
С дрелью все намного проще:
Как показывает опыт, создание любого, даже самого простого средства механизации труда значительно повышает производительность и сокращает время работы.
По сути, бетономешалка это не самое сложное изобретение человека созданное из подручных средств и не требующее обязательного высшего инженерного образования, немного навыков работы с электросваркой, и пару дней работы позволят иметь действующую модель агрегата, дающую возможность в дальнейшем не только улучшать конструкцию, но и исправлять выявленные недостатки.
Краткий обзор стоимости бетона
Заказ бетона для проекта? В общем, вы должны ожидать платить свыше $ 100 за кубический ярд.
Эта цена указана только за сам бетон и не включает стоимость доставки и заливки, которая определяется прочностью цемента в фунтах на квадратный дюйм и тем, покупаете ли вы готовую смесь или доставку с короткими партиями.
Это также может вас заинтересовать: Как залить тротуар бетоном
Поскольку цены также различаются в зависимости от того, где вы живете и сколько бетона вам нужно (среди прочих факторов), трудно назвать конкретные цифры на вашем сайте. стоимость проекта. Однако мы можем дать вам точную оценку того, сколько вы заплатите за бетон. Вот что вам нужно знать.
Когда дело доходит до заказа бетона, важно помнить, что цементовоз обычно доставляет только одному клиенту за раз. Бетон можно получить как в виде готовой смеси, так и в виде коротких партий.
Товарный бетон замешивается исключительно в соответствии с требованиями проекта заказчика. Идеально подходит для фундаментов, подъездных дорог, больших плит и тротуаров. После того, как бетон смешан внутри цементовоза, есть примерно 90-минутное окно времени для доставки и заливки цемента, прежде чем он начнет схватываться.
Большинство крупных заказов связаны с доставкой готовых смесей. Этот бетон обычно лучше, чем поставки с короткими партиями из-за точного смешивания на бетоносмесительном заводе. Большинство товарных бетонных загрузок смешивают партиями не менее 10 кубических ярдов. По данным Национальной ассоциации товарных бетонов, вы можете заказать доставку товарного бетона по цене от 120 до 150 долларов за кубический ярд. Если вы заказываете менее 10 кубических ярдов, вы будете платить дополнительно около 50 долларов за кубический ярд.
В отличие от этого, доставка с короткими загрузками предназначена для небольших или средних бетонных проектов и включает в себя смешивание бетона на строительной площадке с помощью отдельностоящего миксера. Бетон обычно используется для таких проектов, как бетонные основания, подпорные стены, небольшие плиты, внутренние дворики и ландшафтные ступени. Как правило, сухой бетон, необходимый для этих работ, помещается в один грузовик.
Ожидайте платить ту же базовую цену, что и готовый бетон для бетона с короткой загрузкой, но добавьте дополнительную плату за смешивание за использование смесительной машины компании, что добавит от 60 до 110 долларов к цене вашего проекта. Большинство поставок коротких грузов составляют менее 3 кубических ярдов.
В дополнение к базовым расходам и любым сборам за смешивание с вас может также взиматься плата за доставку, в зависимости от вашей близости к бетонному заводу. Если вы живете более чем в 20 милях от завода, NRMCA говорит, что вы будете платить 9,50 долларов за милю за доставку.
В зависимости от вашего конкретного проекта, вы можете столкнуться с другими затратами, такими как:
——————————————-
Независимо от того, заливаете ли вы бетонные столешницы или внутренний дворик, может быть дешевле залить бетон самостоятельно, чем нанимать кого-то. Сэкономите ли вы при этом много, во многом зависит от количества необходимого бетона и количества времени, которое вы должны инвестировать в свой конкретный проект. По данным Porch.com, материалы, необходимые для самостоятельной заливки бетона, стоят около 1,76 доллара за квадратный фут.
Бетонная смесь и расходные материалы, необходимые для смешивания бетона, относительно недороги. Если у вас есть время на приготовление собственного бетона, вы можете сэкономить немного денег, делая это самостоятельно. Для относительно небольших бетонных работ многие люди смешивают цемент в тачке. Для более крупных работ вы также можете арендовать бетономешалку. По данным OnTheHouse.com, аренда бетономешалки стоит от 40 до 60 долларов в день.
Еще статьи по теме:
По данным NRMCA, грузовик с бетоном (10 кубических ярдов) стоит от 1150 до 1450 долларов, в зависимости от различных факторов, таких как ваше географическое положение и компания, которой вы пользуетесь.
Десяти кубических ярдов достаточно, чтобы залить подъездную дорожку размером 20 на 24 фута.
Если у вас есть особенно большие объемы бетонных работ, вам может быть выгоднее покупать бетон тоннами. Ожидайте платить от 50 до 75 долларов за тонну. Один кубический ярд равен примерно 2 тоннам. Идеально подходит для больших применений, бетон, продаваемый оптом, варьируется в цене в зависимости от прочности PSI, необходимой для рассматриваемой работы.
Плита размером 12 на 12 футов соответствует примерно 10,7 кубическим ярдам бетона. Стоимость заливки такой плиты составляет примерно 1300 долларов. Это не включает какие-либо дополнительные конкретные услуги, которые могут потребоваться, и не принимает во внимание плату за доставку.
Вы делаете это невозможным, когда это сложно только в концепции.
Я уже нашел одно, очень простое решение, которое состоит в том, чтобы подготовить место, построить форму, разместить ингредиенты и смешать их.
Это потенциальное решение, хотя и требует доработки и довольно трудоемко, опять же, очень простое и чрезвычайно дешевое. Хитрость заключалась бы в том, чтобы сделать это правильно с первого раза.
Идея типа импровизированного миксера, о котором вы говорите, была, по моему мнению, функционально проста, но с недостатком, заключающимся в том, что он довольно вовлечен в строительство, вероятно, дорого, и, прежде всего, главный недостаток будет заключаться в том, что это будет крупное изготовление, которое можно использовать только один или меньше нескольких раз. — тем не менее, все еще находится на втором плане из-за своего потенциала.
Мне нравится предложение арендовать цементовоз. Я думаю, что это было бы недоступно, но, если возможно, вероятно, было бы жизнеспособным вариантом.
Я мог бы арендовать, скажем, три портативных газовых миксера, что также все еще является приемлемым вариантом, и будет очень занято в течение данного дня и утомит меня, но, по сути, будет работать, в зависимости от времени всего.
Я ищу один очень умный, но простой вариант, который иллюзорен, но невероятно прост, когда он найден — это моя надежда.
Я обдумывал идею миксера с приводом от газонокосилки, который действовал бы как блендер, который можно было бы поместить на/в один 55-галлонный барабан, а затем на следующий, используя скромный шпиндель или другое приспособление, которое будет работать. для нормальных оборотов двигателя газонокосилки, не перегружая его и не пытаясь смешать слишком агрессивно.
Я также подумывал об аналогичном приспособлении, которое можно было бы установить на стандартный бак и которое выглядело бы очень похоже на миксер для буксировки, но без дифференциала.
В любом случае он будет опираться на край барабана или резервуара с колесами, а шпиндель также предназначен для использования в качестве блендера или хлебопекарного станка, но вместо того, чтобы вращать чашу, он будет перемещаться вокруг резервуара. , так далее.
Я также подумал о том, чтобы собрать вместе два таких стандартных резервуара, придумать что-то, что по существу будет действовать как протектор шины по его окружности, и каким-то образом тянуть/толкать/буксировать и т.
д. с помощью транспортного средства.
До сих пор, каким бы грубым он ни казался, вариант смешивания на месте остается самым простым, наименее дорогим, наименее похожим на приспособление и наименее затратным по времени и ресурсам.
Поскольку я не собираюсь заливать много фундаментов, а возможно, и только один, это опять-таки имеет слишком много смысла, если только не будет какой-то лучшей промежуточной точки между всеми возможными вариантами.
Если я выберу этот метод, я, по сути, предусмотрю все, чтобы сделать наилучшую возможную смесь самого высокого качества, чтобы компенсировать любые незначительные несоответствия или несовершенства процесса.
Я также только начинаю задумываться о том, чтобы сделать специальную круглую форму, возможно, с первым слоем необработанного цемента, просто чтобы обеспечить полезную нижнюю поверхность (для вероятной, но не обязательно круглой конструкции), сначала цементируя центральную стойку / гнездо /swivel, и изготовить какое-нибудь простое ручное приспособление, которое я мог бы двигать по кругу с внешнего периметра, чтобы выполнять микширование.
Возможно, так же просто, как длинная труба с колесом на внешнем ободе формы, с другой трубой чуть большего размера, надетой на первую, с грубыми лопастями, которые могут выглядеть как лезвия газонокосилки, спроектированные для прохождения через смесь легко, но смешивая его немного в то же время. Это хитроумное приспособление может также включать бочку на 55 галлонов в центре, наполненную водой, которую можно постепенно выпускать через клапан на конце, чтобы добавлять воду по мере необходимости, в зависимости от конкретного метода и типа смеси, чтобы облегчить движение лопастей / лопастей и держите смесь достаточно жидкой, чтобы она работала, ходите кругами достаточно, чтобы сделать тщательное перемешивание.
Этот центральный шарнир/гнездо/полюс/и т.д. тогда, возможно, также может быть частью простого устройства или портала, помогающего размещать блоки, образующие стену, или даже смешивать их на месте, и иным образом помогать в строительстве здания в целом, а также в других потенциальных целях.
1 – корпус.
2 – кронштейн для крепления генератора импульсов или перфоратора, мощностью не менее 1,3 кВт.
