Печь для бани из трубы своими руками – фото, чертежи банной печи

Самодельная банная печь на дровах – достойная альтернатива заводским аналогам. Далеко не каждый любитель банных процедур может купить металлическую буржуйку или построить добротный кирпичный отопитель, под который и места не всегда хватает. Имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Цель статьи — рассказать, как своими руками сварить печь для бани из трубы большого диаметра или газового баллона.

Выбор конструкции самодельной печки

Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

  1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
  2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
  3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
  4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
  5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.
Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье.

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

Готовая печка с сеткой для камней и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Как сделать горизонтальную печь в баню

На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.

Банный отопитель из баллона несколько проще в изготовлении и удобнее в эксплуатации, это выяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (диаметр по внешнему обмеру – 530 мм).

Для проведения работ необходимо приготовить следующие дополнительные материалы:

  • листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
  • асбестовый шнур – на уплотнение дверец;
  • отрезок трубы DN150 для патрубка дымохода;
  • арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
  • уголок 25 х 3 мм;
  • подходящий металлопрокат для ножек;
  • ручки дверец покупные.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

Рекомендации по подбору металла

Чтобы печь для бани получилась надежной и прослужила долгие годы, нужно правильно подобрать марку металла. Поскольку подобные теплогенераторы обычно собирают из подручных или купленных на металлоломе материалов, то среди обрезков может оказаться высокоуглеродистая либо легированная сталь, что крайне нежелательно. Оптимальный вариант – сталь с содержанием углерода до 2% (Ст10, Ст20).

Проверяем цвет искр от стали на наждаке

При сварке высокоуглеродистого металла швы могут трескаться сразу же после остывания деталей. Другой момент: эта сталь расположена к закалке и может прикаливаться от воздействия высокой температуры на максимальном режиме работы. Это приводит к деформации и разрыву сварных швов. С легированными сталями тоже лучше не связываться, разве что вы профессиональный сварщик.

Отличить металл с низким содержанием углерода довольно просто. Надо поднести край листа к вращающемуся кругу наждачного станка, чтобы изучить цвет и поведение искр. Они должны быть светло-желтыми и сыпаться прямолинейно, как показано выше на фото. Если цвет искры ближе к белому и рассыпается она в разные стороны с множеством «звездочек», то материал содержит высокий процент углерода. Тусклый оранжевый, красный либо яркий белый цвет свидетельствует о том, что сталь – легированная.

Порядок ведения работ

Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:

Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.

По размерам, указанным на чертеже, необходимо из арматуры сделать колосниковую решетку, приварив к 2 продольным прутьям множество поперечных с шагом 45—50 мм, как это сделано на фото:

Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:

В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.

Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.

Для защиты от жесткого инфракрасного излучения, исходящего от раскаленных металлических стенок, а также в соответствии с правилами устройства бани эксперт рекомендует оградить корпус сеткой, наполнив ее доверху камнями.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Проще говоря, смастерить самодельную каменку, окружающую печь со всех сторон, кроме фронтальной. Для наполнения сгодятся не любые камни, а рекомендованные для бани:

  • талькохлорит;
  • базальт;
  • речная галька;
  • белый или малиновый кварцит;
  • габбро-диабаз.

Буржуйка с выносной топкой

Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.

Обрамление передней панели с дверцами, выходящими в предбанник, делается по толщине стенки парной

Тот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:

Примечание. Общая длина корпуса и отдельной выступающей конструкции может варьироваться в зависимости от условий установки отопителя (толщина стены, размеры парной и так далее). Как на практике сваривается похожая конструкция печки с выдвижным ящиком, рассказывается на видео:

В обеих представленных конструкциях количество воздуха для горения регулируется путем открывания дверцы зольной камеры. Регулирование можно оптимизировать, если встроить в дверку простое приспособление с подпружиненной заслонкой. Его несложно смастерить из отрезка трубы диаметром 57 или 76 мм и кусочка тонкого металла. В трубе просверливают отверстие на 6 мм, вставляют туда ось из такой же проволоки, а к ней приваривают металлическую заслонку.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Конец оси фиксируется гайкой с пружиной, что и показано на рисунке:

Самодельная воздушная заслонка легко встраивается в топочную дверцу

Печь–котел вертикального типа

Вертикальные железные печки, изготавливаемые из труб, тоже пользуются спросом у любителей банных процедур, поэтому обходить их вниманием нельзя. Другое дело, что в интернете опубликовано множество материалов по сборке различных простых буржуек, повторять их здесь нет смысла. Но есть изделия, заслуживающие внимания своей оригинальностью, например, самодельная печь – котел со встроенной каменкой, чья схема представлена ниже:

Агрегат отлично решает проблему недостатка места в парилке, поскольку его вертикальный корпус содержит 3 камеры – топливную, каменку и бак для нагрева воды. Правда, вместительность камеры сгорания невелика и в процессе протапливания бани придется делать несколько загрузок, но это расплата за экономию полезной площади. Опять же, при желании размеры топливника можно увеличить, убрав водяной котел либо сделав его объем меньше.

Совет. Общую высоту печи для бани и каждой камеры в отдельности можно подобрать самому, главное, — максимально увеличить вместительность топки. Тогда и длительность горения с одной закладки дров станет больше.

Порядок проведения работ по изготовлению вертикального отопителя таков:

  1. Обрезка и обработка торцов трубы DN500, вырезание проемов под дверцы.
  2. Подготовка круглых заготовок из металла толщиной 5—10 мм на перегородки, днище и крышку.
  3. Обработка вырезанных частей и изготовление из них дверец печи.
  4. Сваривание колосниковой решетки из арматуры.
  5. Сборка металлической банной печи.

Вначале внутрь корпуса привариваются перегородки, после чего сквозь отверстия в них пропускается дымоходная труба и тщательно обваривается. Устанавливается колосник, затем сваркой прикрепляется днище. Крышка бака делается из 2 частей – одна ставится наглухо, а другая – на навесах. В нижнюю часть котла необходимо врезать патрубок для слива воды, после установки металлической печи к нему следует прикрутить кран.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Способы и приемы производства работ подробно показаны на видео:

Заключение

Хотя самодельная печь из стальной трубы выглядит в бане неказисто по сравнению с заводскими «собратьями», но она даст вам приличную экономию денежных средств. Даже в случае, когда вы купите все материалы, а работы поручите мастерам за отдельную плату, то получите буржуйку вдвое дешевле, нежели в магазине. Притом что найти в продаже отопитель с толщиной стенок 5 мм и более практически невозможно. А непрезентабельный вид агрегата легко прячется под каменкой.

делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения.

Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

  • устойчивость покрытия при механическом воздействии;
  • надежная теплоотдача;
  • низкий коэффициент расширения при нагревании;
  • способность к удержанию жара даже после прогорания дров;
  • возможность применять любые типы топлива;
  • минимум сварочных швов;
  • быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

  • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
  • тепло распространяется по пространству помещения неравномерно.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

  • проверьте прочность конструкции;
  • убедитесь, что на поверхности нет повреждений или коррозии;
  • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
  • можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

  • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
  • трубы – наиболее экономичный вариант;
  • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
  • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
  • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

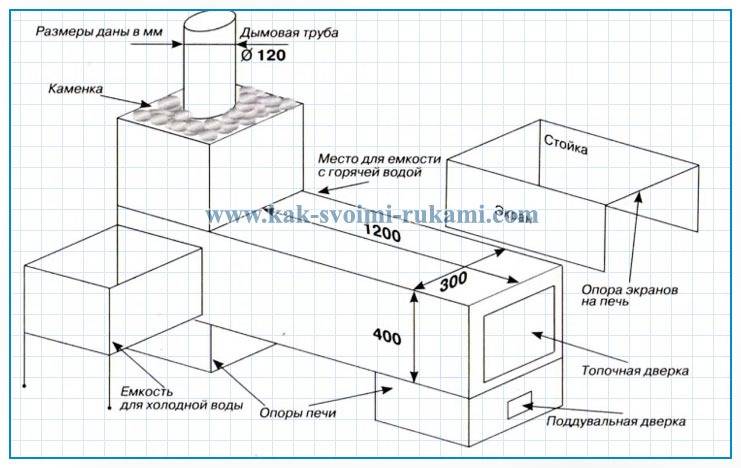

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Главные требования к монтажу самодельной печи для бани:

  • установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
  • на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
  • 500 мм – минимальный выступ трубы над кровлей;
  • все деревянные детали обрабатываются материалом для изоляции со слоем глины;
  • поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
  • полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

  • отрезок трубы для корпуса банной печи;
  • кусок трубы для отведения газа;
  • металлический лист толщиной 10-12 мм;
  • элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
  • болгарка;
  • сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

  • Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
  • Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
  • Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
  • Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
  • Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
  • Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
  • Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

  • Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
  • Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
  • Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
  • Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
  • Спереди выполняем отверстия под топку и зольник, монтируем дверки.
  • Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
  • Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
  • Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
  • Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

  • сбиваем квадратную опалубку высотой 200 мм;
  • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
  • скрепляем элементы арматуры вязальной проволокой на участках соединения;
  • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

  • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
  • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
  • привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

  • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
  • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
  • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
  • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
  • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
  • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
  • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
  • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
  • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
  • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
  • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

  • устойчивость покрытия при механическом воздействии;
  • надежная теплоотдача;
  • низкий коэффициент расширения при нагревании;
  • способность к удержанию жара даже после прогорания дров;
  • возможность применять любые типы топлива;
  • минимум сварочных швов;
  • быстрый прогрев парной.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Нельзя обойти стороной и пару недостатков металлических конструкций:

  • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
  • тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

  • проверьте прочность конструкции;
  • убедитесь, что на поверхности нет повреждений или коррозии;
  • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
  • можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

По сравнению с такой установкой круглая труба имеет следующие преимущества:

  • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
  • трубы – наиболее экономичный вариант;
  • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
  • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
  • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

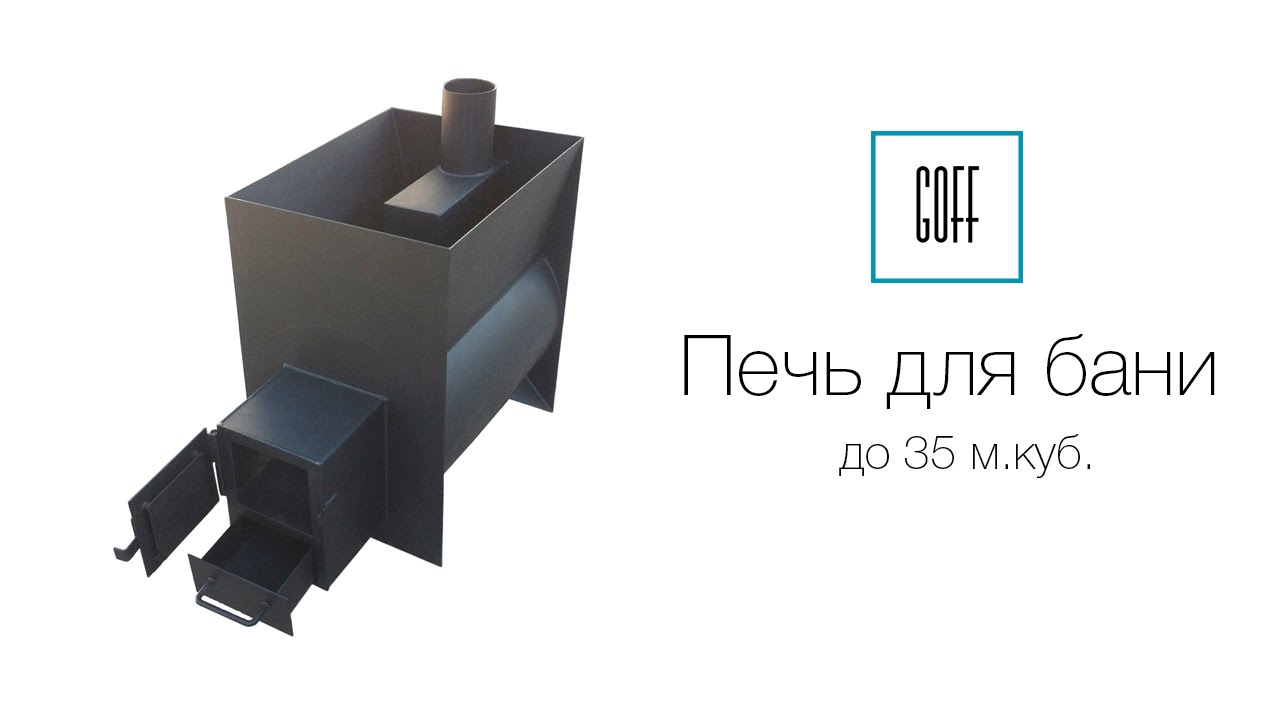

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.

Главные требования к монтажу самодельной печи для бани:

  • установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
  • на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
  • 500 мм – минимальный выступ трубы над кровлей;
  • все деревянные детали обрабатываются материалом для изоляции со слоем глины;
  • поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
  • полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

  • отрезок трубы для корпуса банной печи;
  • кусок трубы для отведения газа;
  • металлический лист толщиной 10-12 мм;
  • элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
  • болгарка;
  • сварочный аппарат.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

  • Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
  • Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
  • Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
  • Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
  • Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
  • Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
  • Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

  • Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
  • Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
  • Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
  • Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
  • Спереди выполняем отверстия под топку и зольник, монтируем дверки.
  • Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
  • Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
  • Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
  • Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

  • сбиваем квадратную опалубку высотой 200 мм;
  • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
  • скрепляем элементы арматуры вязальной проволокой на участках соединения;
  • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Собрать колосник – тоже несложная задача. Для этого:

  • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
  • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
  • привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

  • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
  • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
  • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
  • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
  • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
  • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
  • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
  • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
  • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
  • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
  • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

  • устойчивость покрытия при механическом воздействии;
  • надежная теплоотдача;
  • низкий коэффициент расширения при нагревании;
  • способность к удержанию жара даже после прогорания дров;
  • возможность применять любые типы топлива;
  • минимум сварочных швов;
  • быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

  • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
  • тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

  • проверьте прочность конструкции;
  • убедитесь, что на поверхности нет повреждений или коррозии;
  • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
  • можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

  • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
  • трубы – наиболее экономичный вариант;
  • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
  • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
  • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Главные требования к монтажу самодельной печи для бани:

  • установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
  • на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
  • 500 мм – минимальный выступ трубы над кровлей;
  • все деревянные детали обрабатываются материалом для изоляции со слоем глины;
  • поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
  • полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

  • отрезок трубы для корпуса банной печи;
  • кусок трубы для отведения газа;
  • металлический лист толщиной 10-12 мм;
  • элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
  • болгарка;
  • сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

  • Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
  • Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
  • Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
  • Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
  • Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
  • Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
  • Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

  • Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
  • Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
  • Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
  • Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
  • Спереди выполняем отверстия под топку и зольник, монтируем дверки.
  • Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
  • Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
  • Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
  • Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

  • сбиваем квадратную опалубку высотой 200 мм;
  • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
  • скрепляем элементы арматуры вязальной проволокой на участках соединения;
  • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

  • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
  • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
  • привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

  • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
  • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
  • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
  • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
  • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
  • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
  • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
  • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
  • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
  • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
  • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.

Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.

Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:

  • листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
  • как следствие, такая печь будет стоить дороже;
  • топливник цилиндрической формы лучше проводит тепло;
  • исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
  • плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.

В чем плюсы именно металлических печей:

  • цилиндр лишь немного проигрывает сферической форме по теплопроводности;
  • толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
  • печь можно перемещать, она долговечна;
  • стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
  • подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
  • многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
  • помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

  • вертикальные;
  • горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для проведения работы необходимы следующие материалы:

  • непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
  • труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
  • труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
  • листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
  • навесные петли из металла;
  • небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
  • отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
  • цементный состав;
  • кирпичи;
  • песок.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Необходимые инструменты:

  • аппарат для сваривания элементов;
  • любой сильный резчик по металлу;
  • электроды;
  • врезной кран;
  • металлопрокат для ножек;
  • асбестовый шнур;
  • ручки для дверей.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

  • В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
  • Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
  • Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
  • С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
  • Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.

Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.

Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.

Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.

Горизонтальная печь

При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:

  • Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой).Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Как правило, по длине данная труба будет от 0,7 до 0,9 м.
  • Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
  • Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
  • Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.

Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.

Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.

Вот и все – печка для бани готова.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.

Вертикальная

Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.

Этапы изготовления.

  • Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
  • В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
  • Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
  • Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
  • К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
  • Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
  • Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
  • К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
  • Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
  • Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
  • Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
  • В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
  • Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
  • Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
  • Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Как сварить печку из трубы своими руками, смотрите в видео ниже.

как сделать своими руками, горизонтальные и вертикальные самодельные банные печки 530 мм, чертеж, фото

Конструкция печки на основе железной трубы напоминает обычную буржуйку. Для агрегатов банного типа характерно наличие каменки и бака для нагревания воды.

Перед тем как приступать к постройке прибора, делают чертёж конструкции.

Без этого начинать работу крайне рискованно, поскольку многократно возрастает вероятность ошибок, которые приводят не только к некачественной работе и быстрому выходу агрегата из строя, но и к проблемам со здоровьем у человека во время использования устройства.

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

  • Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
  • Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
  • Из дымоотводной трубы.
  • Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

  • Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
  • Задняя стенка полностью заваривается, на фасаде монтируется дверца.
  • Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
  • При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
  • Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

  • Отрезают часть трубы длиной примерно 0,8 м.
  • Зачищают отрезные края.
  • Снизу приваривают днище — круг такого же диаметра, что и сама труба.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
  • Вырезают внизу проём поддува.
  • Монтируют колосники. Они располагаются несколько выше отверстия поддува.
  • Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Вам также будет интересно:

Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать

Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.

Придётся учитывать размеры предбанника и парилки.

Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.

Так повышается естественная конвекция горячего воздуха в парилке.

Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.

Необходимые материалы

Для изготовления банной печи потребуются:

  • Труба из любого металла диаметром 50 см и длиной до полутора метров. Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку.
  • Муфта.
  • Металлические листы со стороной не меньше диаметра трубы.
  • Ёмкость с вентилем.

Потребуются инструменты – сварочный аппарат, ножовка по металлу.

Устанавливаем фундамент для печи

Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.

Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.

Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Подготовка трубы с поддувом 200 и 250 мм

Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.

Сложности при изготовлении

Изготовить подобный агрегат самостоятельно под силу только человеку, обладающему базовыми знаниями в печном деле, а также имеющему навыки работы со сварочным аппаратом. Только при этом условии можно сказать, что постройка банной печи из газовой трубы — простая затея.

Справка! Во всех других случаях нанимайте бригаду для выполнения работ. Пробелы в знаниях и кустарный подход приводят к серьёзным последствиям.

Так, в процессе сварки возникают две наиболее частые проблемы:

  • Слишком сильная тяга в будущей печке. В этом случае следует заранее вмонтировать задвижку в трубе.
  • Риск возгорания сажи. Пренебрежение этим нюансом чревато неизменным ухудшением качества отопления и взрывоопасностью. Избежать этого в горизонтальной печи можно при помощи дожигателя.

Дожигатель делается так: в верхней части корпуса приваривается горизонтальная площадка, закрывающая половину всего пространства. Ещё выше, почти у самого верха, в стенке печки проделываются два отверстия. К ним приваривают маленькие цилиндры (щели получаются в виде трубок), которые затем немного отгибаются в сторону трубы.

Полезное видео

В видео представлены этапы изготовления из старой трубы долговечной металлической банной печи.

В чём плюсы?

Печь из трубы для бани долговечнее обычной прямоугольной или гранёной конструкции, лучше держит тепло, и устанавливать её в несколько раз легче.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Благодаря герметичному корпусу можно не беспокоиться за безопасность банщика. Отопительный агрегат для бани из металла отличается также легкостью.

Перед строительством прибора не придётся искать материалы для возведения конструкции. Детали для агрегата продаются на любом строительном рынке и отличаются демократичной ценой.

Горизонтальная печь из трубы своими руками, печи из трубы 500 мм

Проще всего оборудовать баню заводской печкой. Но тогда придётся раскошелиться. Тем, кто не обделён прямыми руками, целесообразней изготовить конструкцию самостоятельно. Горизонтальная печь – наиболее простое «кустарное» решение. Даже самые заковыристые чертежи не потребуют от мастера высокой квалификации и отточенных годами навыков.

Изготавливают такую печь для бани из трубы диаметром 500-530 мм. Взяв за основу подходящую заготовку, можно избавить себя от ненужных сложностей, связанных со сваркой агрегата из листового металла. Трубные конструкции бывают вертикальными и горизонтальными. У каждого варианта есть достоинства и недостатки.

Рисунок 1. Работа горизонтальной печки

Преимущества горизонтальных печей

У вертикального решения есть очевидный плюс – экономия площади. Для слишком маленьких бань сложно придумать что-либо более подходящее. Но в остальном плюсы «горизонтали» перевешивают.

На заметку! У обоих вариантов есть общее преимущество. Цилиндрическая форма способствует более качественному обтеканию воздушными потоками. Поэтому к каменке и гидробаку поступает больше тепла.

Достоинства горизонтального варианта:

  • продольно расположенный корпус агрегата способствует образованию термоизлучения, которое прогревает всё рабочее пространство помещения; хуже прогревается зона под топливником; вертикальные же печки лучше справляются с прогревом стен, тогда как немало полезной площади остаётся «за бортом» отопления;
  • конструкция подразумевает тонкослойное распределение твёрдого топлива в топке; благодаря этому поленья сгорают почти целиком и равномерно; в вертикальном оборудовании загрузка дров тонким слоем будет означать чрезмерно малую закладку;
  • каменка расположена ниже – это удобней;
  • загружать дрова в камеру, благодаря малой высоте, тоже комфортней;
  • быстрый прогрев бани – самодельный агрегат способен прогреть помещение за 40-60 минут;
  • долговечность – при качественном изготовлении печка для баньки прослужит не один десяток лет;
  • простота изготовления и монтажа – трубное оборудование сделать проще, чем, к примеру, кирпичный вариант;
  • бюджетность – даже если корпус придётся покупать, конечная цена изделия будет совсем невысокой; в сравнении с фабричными агрегатами или конструкцией из шамота, цена «трубы» и вовсе мизерная;
  • более привлекательный внешний вид.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

*

Есть у этого варианта и минусы. Среди недостатков – довольно быстрое остывание. По этой причине печку приходится регулярно подтапливать. В объёмном помещении становится заметным ещё один минус – неравномерный обогрев бани. В небольшой парилке в этом плане всё в порядке, но в общественной бане лучше поставить несколько агрегатов в разных зонах.

Рисунок 2. Один из вариантов горизонтального агрегата

Читайте также — обзор печей для обогрева гаража.

Особенности горизонтального оборудования

Обычно умельцы изготавливают печи для бани из металлических труб 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предполагает только использование округлых заготовок. Это не аксиома, но такая геометрия даёт дополнительную теплоотдачу.

Масса агрегата зависит от толщины металла и чаще всего колеблется в пределах 50-200 кг. Даже самая массивная конструкция не отличается слишком большим весом, поэтому мощного основания не требуется. Это тоже можно записать в список преимуществ. Обычно для монтажа трубчатой печи хватает небольшого металлокаркаса, установленного на теплоизоляционном слое.

Что понадобится для изготовления печки?

Из инструментов понадобятся:

  • сварочный аппарат;
  • металлорежущий инструмент (болгарка и/или ножницы по металлу).
Рисунок 3. Приваривание боковин к печной трубе

*

Список материалов:

  • обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
  • ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
  • 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
  • металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
  • 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
  • 2 дверцы – для топливника и зольника.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.

Совет! Нужно стараться избегать «бэушных» заготовок. Они обычно характеризуются определённой деформацией, которая нежелательна.

Изготовление горизонтальной банной печки

Если сравнить различные чертежи, можно заметить, что печь из трубы 530 мм имеет однотипную конструкцию. Главные конструктивные нюансы относятся к расположению каменки, дымоотводящей трубы и гидробака, а также к особенностям поддувала и зольника.

В простейшем варианте решётку и зольник приваривают к металлическим уголкам (или иному профилю). Решётку рекомендуется делать по всей длине трубы, но шириной максимум 100-120 мм. Более широкие элементы приведут к ухудшению тяги.

Совет! Лучше использовать чугунную решётку. Практика показывает, что в контексте печного отопления колосники из чугуна долговечней арматурных элементов.

*

Боковины (в вертикальном варианте – днища) вырезают, либо исходя из сечения трубы, либо с припуском относительно верхних и нижних точек. После монтажа нижние зоны боковин подгоняют под корпусные опоры. К низу корпуса можно приварить лист металла, образовав дополнительные «крылья». Последние служат бонусными теплопроводниками, усиливая теплоотдачу печи.

Рисунок 4. Чугунная решётка на дне трубы

Зольник рекомендуется делать в коробчатом формате. Обособленный компонент позволяет обходиться без забивки воздушного подсоса топливными остатками. Толщина металла для зольника в этом случае аналогична толщине корпусной трубы.

В такой конструкции печи для бани из трубы каменку располагают обычно ближе к дымоходу, в верхней зоне. Фронтальная зона трубы характеризуется более низкой температурой, поэтому её задача – подогрев банного воздуха. На некоторых схемах видно, что конструкторы изогнули дымоотводящую трубу не один раз. Благодаря этому площадь контакта с каменкой и гидробаком предельно увеличена.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи А, значит, и теплоэффективность такого агрегата выше.

Окошко для топливной загрузки тоже может иметь вариативное исполнение. Но чаще всего его делают в туннельном формате. Такое решение позволяет вывести элементы зольника из парилки в подсобку. Это же решает проблему грязи в устройстве.

Монтаж трубчатого агрегата в парилке

Рисунок 5. Чертёж трубчатой печи

*

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

  • Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
  • Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
  • Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
  • Монтируют гидробак и ёмкость для камней.
  • Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
  • Из труб и коленных элементов изготавливают дымоотводящий канал. Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
  • Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
Рисунок 6. Готовая горизонтальная печка

*

Рекомендация! Перед эксплуатацией трубы нужно убедиться в том, что печка надёжно защищена от коррозии. Желательно на финальной стадии конструкцию тщательно отшлифовать болгаркой с шлифнасадкой. Чтобы усилить антикоррозийный эффект, печь можно покрыть термостойкой краской. После покрытия красящим полимерным составом изделие нужно протопить, чтобы краска стала одним целым с трубой. Но делать это нужно вне помещения.

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться  в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.

Заключение

Даже не самый «рукастый» пользователь наверняка заметил, что печка из трубы – действительно простейшее решение для обогрева бани. Следуя приведённой схеме, можно быстро, просто и дёшево оборудовать парилку эффективным и безопасным отопительным агрегатом. Зачем выворачивать карманы, если аналогичного эффекта можно добиться более простыми и экономичными путями?

Как улучшить вытяжку дровяной печи, чтобы она лучше горела | Домашняя страница Руководства

Автор: Wade Shaddy Обновлено 19 декабря 2018 г.

Дровяным печам для правильной работы требуется достаточное количество воздуха. Без надлежащей вытяжки дерево будет тлеть, а дым может просачиваться вдоль двери в комнату. Есть несколько способов улучшить эту жизненно важную функцию. Большинство устройств относительно просты и могут регулироваться с помощью элементов управления на плите.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Если это не поможет, вы можете оценить проблемы с дымоходом.Дровяные печи созданы для эффективной работы. Если ваш дымится или дерево не горит должным образом, это может быть из-за недостаточного притока воздуха.

Взломать окно

Открыть окно. Если ваша плита находится в подвале или в любом плотно закрытом или воздухонепроницаемом помещении, возможно, ей просто нужно больше воздуха. Откройте дверцу на плите, пока она горит. Теперь откройте окно примерно на 2 дюйма. Если вы видите, что пламя или угли становятся ярче, или дым уходит от двери внутрь печи, вы улучшили прорисовку.После того, как огонь станет ярким, вы можете немного или даже полностью закрыть окно. Следите за реакцией огня.

Переднее вентиляционное отверстие

На передней части дверцы печи вы увидите одну или две большие ручки. Они контролируют воздух, поступающий в печь. Эти ручки должны быть полностью открыты. Именно здесь ваша печь дышит, втягивая весь воздух, необходимый для горения дров. Поверните их против часовой стрелки, чтобы открыть. Когда они открыты, за ними должно быть видно оранжевое свечение.Когда ваша плита горит ярко, можно закрыть одну из них, если у вас их две, но если печь дымит или огонь гаснет, вам нужно, чтобы они оба были широко открыты, чтобы обеспечить как можно больше притока.

Заслонка дымохода

Где-то на дымовой трубе, над плитой, вы должны увидеть какую-то металлическую ручку. Это может быть похоже на спиральную проволоку. Это сделано для того, чтобы вы могли дотронуться до нее, когда плита горит, но будьте осторожны, чтобы не получить ожогов. Поверните ручку вперед-назад. Это будет перемещать металлическую пластину внутри трубы вперед и назад.Когда плита выровнена параллельно трубе, печь работает на полную мощность. Когда пластина поворачивается перпендикулярно трубе, это ограничивает вытяжку. Ручка должна быть овальной формы. Когда ручка выровнена с трубой, труба должна всасывать весь воздух, с которым она может справиться.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи Если не можете сказать, откройте дверцу на плите, пока она работает. Поверните ручку. Если плита начинает дымиться, значит, вы неправильно повернули тарелку. Поверните его на четверть оборота или пока плита не перестанет дымиться.

Очистите дымоход

Единственный лучший способ улучшить тягу — очистить дымоход. Одна вещь, которая указывает на грязный дымоход, — это то, как работает заслонка, когда вы ее поворачиваете. Если при повороте заслонки вы чувствуете хрустящие частицы, значит труба загрязнена. Или, если с тех пор, как вы чистили дымоход, прошло два года, он может быть грязным. Это также может зависеть от того, какие дрова вы используете. Для наиболее эффективной работы обратитесь к профессионалу и прочистите дымоход. Он может определить другие проблемы, которые могут повлиять на розыгрыш.

Добавьте секцию

Если ваша печь по-прежнему не работает должным образом, возможно, у вас недостаточно свободного пространства на крыше. Дым всасывает дымоход; чем выше дымоход, тем лучше сквозняк. Это может быть разным, но без достаточного зазора дымоход не сможет получить достаточную тягу. Это можно исправить, добавив отрезок трубы в верхнюю часть дымохода. Снимите колпачок дымохода угловой формы и наденьте еще одну секцию. Они спроектированы так, чтобы плотно прилегать друг к другу, и обычно это все, что нужно для их скрепления.Наденьте колпачок и попробуйте. При необходимости разместите еще один раздел.

Безопасность дровяной печи | III

Если вы один из тысяч тех, кто поддался соблазну дровяной печи, имейте в виду, что возвращение к «старым добрым временам» дровяного печного отопления может иметь некоторые старомодные недостатки.

Пожарная опасность — одна из них.

Возрождение дровяной горелки в качестве дополнительного источника тепла привело к тревожному — и растущему — количеству пожаров, связанных с неосторожной установкой или неправильным использованием.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Цель данной брошюры — помочь восполнить пробел в знаниях о дровяных печах между поколениями, предоставив некоторую базовую информацию о выборе, установке, использовании и обслуживании отопительного оборудования на твердом топливе.

Вот некоторые основные правила, которые можно и нельзя:

DO — убедитесь, что между печью и горючими материалами, включая пол, стены и потолок, достаточно свободного пространства.
DO -местные печи на негорючей, жаростойкую основании.
DO —Попросите каменщика или другого компетентного лица осмотреть дымоход.
DO — сжигать только сухую, хорошо выдержанную древесину.
DO — открыть окно как отверстие для вентиляции.
DO — выбросить золу в закрытом металлическом контейнере вне дома.

ЗАПРЕЩАЕТСЯ — протяните трубу печи через стену или потолок, если нет другой альтернативы.
НЕ — подключайте дровяную печь к дымоходу камина, если камин не загерметизирован.
НЕ — подключать дровяную печь к дымоходу, обслуживающему другой прибор, работающий на другом топливе.
НЕ — разжигайте печь с легковоспламеняющимися жидкостями, такими как бензин.
НЕ — сжигать мусор в печи; это может привести к возгоранию дымохода.
НЕ — дайте дровам сгореть без присмотра или на ночь.

Выбор печи

Убедитесь, что ваша печь сделана из прочного подходящего материала, например чугуна или стали. Ищите печи, перечисленные Underwriters Laboratories (UL) или другими признанными испытательными лабораториями.

Если вы покупаете бывшую в употреблении печь, внимательно проверьте ее на наличие трещин и других дефектов. Также следует тщательно проверить ножки, петли, решетки и жалюзи.

Если вы живете в передвижном доме, убедитесь, что ваша печь специально одобрена для использования в таком жилище.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи

Установка

Перед установкой печи узнайте у местных властей, что вы соблюдаете местные правила пожарной безопасности и строительные нормы.
Дважды подумайте, где вы поставите плиту.Обычно централизованное расположение лучше всего, если печь будет использоваться в качестве обогревателя.

Следует учитывать, что теплый воздух поднимается вверх. Если печь находится слишком близко к лестничной клетке, вы можете потерять большую часть тепла на этаж выше.

Если вы планируете использовать существующий дымоход, его расположение и длина будут определяющими факторами. Обратите внимание на эти рекомендации:

  • Горизонтальный участок неизолированной трубы печи не должен составлять более трех четвертей длины секции дымохода выше точки, в которой труба соединяется с дымоходом.
  • Стандарты
  • Национальной ассоциации противопожарной защиты (NFPA) требуют наличия зазора в 36 дюймов между печью-обогревателем и любой горючей стеной или поверхностью потолка . Если длина горизонтальной части трубы печи не позволяет обеспечить такой большой зазор, защитите горючую стену панелью из какого-либо защитного материала, например листового металла, на расстоянии не менее одного дюйма от стены.

Очень важно уделять особое внимание установке печи на полу. Для соответствия стандартам NFPA:

  • Печи, имеющие менее двух дюймов вентилируемого открытого пространства под топкой или основанием агрегата, никогда не должны устанавливаться на горючие полы или иметь какие-либо горючие материалы под ними, если это не разрешено их списком .
  • Печи, имеющие ножки или подставки, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под топкой или основанием, могут быть установлены на воспламеняемых полах, защищенных четырьмя дюймами полой кирпичной кладки, уложенной для обеспечения циркуляции воздуха и покрытой листовым металлом калибра 24, если это не разрешено. по их списку.Банная печь своими руками из трубы чертежи: Печь для бани из трубы своими руками – фото, чертежи банной печи
  • Если под топкой или основанием имеется более шести дюймов вентилируемого открытого пространства, печь может быть размещена на воспламеняемом полу, защищенном массивной кирпичной, бетонной или каменной кладкой толщиной не менее двух дюймов.Этот блок должен быть покрыт листом стали 24-го калибра, если это не разрешено перечнем печей.
  • Защита пола должна выступать не менее чем на 18 дюймов со всех сторон печи.

Требования к дымоходу

Если вы используете существующий дымоход камина для вентиляции печи, он должен быть загерметизирован ниже точки входа трубы печи, чтобы предотвратить попадание токсичных газов в комнату. Это можно сделать по:

  • заглушка камина, или
  • герметизирует дымоход между соединением трубы печи и проемом камина.

Площадь поперечного сечения дымохода должна быть не менее чем на 25 процентов больше и не более чем в три раза больше, чем у дымовой трубы.

Избегайте подключения более одного нагревательного устройства к одному дымоходу, потому что дымовые газы и искры могут переходить из одного отверстия в другое, что также может привести к неудовлетворительной работе.

Убедитесь, что дымоход находится в хорошем состоянии и что у него есть дымоход. Проверьте отсутствие плиток дымохода и трещин в кирпичной кладке.Вы можете попросить трубочиста проверить дымоход, а каменщик произведет любой ремонт, который может потребоваться.

При каменном дымоходе дымовая труба должна проходить через стену дымохода до его внутренней поверхности, , но не более . Для крепления трубы к кладке используйте высокотемпературный цемент.

Если у вас нет подходящего дымохода или вы предпочитаете не закрывать камин, то дымоход заводского изготовления, внесенный в список признанной испытательной лаборатории, является хорошим решением. Он должен выступать как минимум на три фута выше самой высокой точки, где он проходит через крышу здания, и как минимум на два фута выше любой части здания в пределах 10 футов.

Труба печная

Печная труба должна быть из коррозионно-стойкой стали подходящей толщины. Это стандарты, установленные NFPA:

26

менее 6

24

от 6 до 10

22

10 до (не включая) 16

16

16

Стандарты NFPA также требуют, чтобы дымовая труба имела внутреннюю площадь поперечного сечения не меньше, чем у воротника дымохода.

Труба должна быть как можно более прямой и короткой, с должным образом закрепленными секциями. Если он должен иметь углы, ограничьте их одним или, самое большее, двумя широкими изгибами под углом 90 градусов или эквивалентными. Горизонтальная часть трубы должна подниматься не менее чем на четверть дюйма до линейного фута, чтобы обеспечить хорошую тягу.

Не следует пропускать дымовую трубу через горючую стену для подключения к дымоходу. Однако, если альтернативы нет, трубу печи необходимо пропустить через наперсток или хомут.NFPA установило следующие стандарты:

— Металлический наперсток вентилируемого типа 24 калибра должен быть как минимум на 12 дюймов больше в диаметре, чем труба печи. (Это может быть сделано с помощью местного листового металла компании или жестянщика.)
-A металла или сожжены шамотной наперстка должен быть окружен не менее восьми дюймов кирпичной кладки или эквивалентного огнестойкого материала.
— В противном случае весь горючий материал должен быть вырезан из стены, чтобы обеспечить зазор не менее 18 дюймов со всех сторон трубы. Материал для закрытия этого отверстия должен быть негорючим и изолирующим.

Амортизаторы

Если дровяная печь оснащена автоматическим регулятором тяги, управляемым термостатом, необходимо тщательно соблюдать инструкции производителя по его установке. Как вариант, на трубе возле печи можно установить заслонку с ручным управлением. Этот демпфер не должен закрывать более 80 процентов площади трубы.

Вторая заслонка выше на вертикальном участке трубы печи рекомендуется для отключения печи в случае пожара в дымоходе.Вы можете заказать его в местной компании по производству листового металла или у жестянщика.

Твой лес

Зеленая древесина имеет слишком высокое содержание влаги для удовлетворительного использования. Для своей печи выбирайте древесину, предпочтительно твердую древесину, которая выдерживается от шести месяцев до года.

Древесина, расколотая перед сезонным хранением, сохнет за меньшее время и горит более равномерно. Яблоко, красный дуб, сахарный клен, бук и железное дерево обладают лучшими тепловыми качествами, согласно данным Службы распространения знаний Университета штата Мэн.

Использование надлежащей древесины — лучшая защита от скопления креозота, маслянистого вещества, образующегося в результате неполного сгорания, на футеровке дымохода.Искра может воспламенить креозот и вызвать чрезвычайно горячий и опасный пожар.

Сухая и хорошо выдержанная древесина не только минимизирует вероятность образования креозота, но и даст вам наиболее эффективный огонь.

Горящая зеленая древесина может вызвать образование такого количества креозота, что он может даже стекать в трубу печи и капать на плиту или пол.

Разжигание огня

Обязательно откройте заслонку возле печи перед розжигом огня .(Если у вас есть второй, более высокий, он может оставаться открытым для использования только в экстренных случаях.)

Разведите огонь на неглубоком слое из золы, обеспечивающем теплоотражающую поверхность. Используйте небольшое количество скомканной бумаги и накройте ее несколькими небольшими полосками древесного топлива, — говорит NFPA. Когда тяга запускается в дымоход, можно добавлять более крупные куски дерева.

Если огонь горит слишком медленно, необходимо открыть тяговые жалюзи печи, а заслонку над трубой печи открыть шире или полностью.Регулируя тягу и добавляя частые, но небольшие количества дров, можно получить ровный и непрерывный горячий огонь.

Прежде всего, никогда не обливайте дерево бензином, керосином или другой легковоспламеняющейся жидкостью, чтобы получить быстрое возгорание. .

Еще один способ вызвать неприятности — использовать печь для сжигания мусора. Возникающее пламя может стать причиной пожара в дымоходе.

При пожаре

Если у вас пожар в дымоходе, сначала позвоните в пожарную службу .

Пока вы ждете прибытия пожарных, вы можете помочь контролировать огонь, закрыв жалюзи тяги и прочную заслонку в трубе печи.

Проверки

Ежегодно перед началом отопительного сезона проверяйте и тщательно очищайте дымоход и печную трубу, а также производите необходимый ремонт. Рекомендуется проводить более частые проверки, если вы накапливаете креозот и сажу.

Если вы не являетесь опытным и компетентным мастером своими руками, подумайте дважды, прежде чем пытаться прочистить собственный дымоход — вы можете повредить его облицовку. Лучше потратить немного денег на профессиональные услуги, чем создавать опасность пожара, которая может стоить вам тысяч долларов или даже привести к разрушению вашего дома!

Превратите свой запасной шкаф в сауну «сделай сам»

Из всех поднятых бровей, которые мы вызвали у нашего бывшего HGTV.com, сауна, сделанная своими руками, вызвала наибольшее количество вопросов. Где ты это положил? Насколько это велико? Как это работает? И в основном: Зачем?

Я скажу вам Почему на Земле : блаженство. Оказывается, если вы проведете всего двадцать минут в горячей кедровой коробке с Шопеном на повторе, вы заново. Преобразованный. Готовы и способны снова сразиться с миром или, по крайней мере, перевернуть блины.

Ранние симптомы гриппа? Сауна. Аллергия? Сауна. Ошеломленный ум? Неудовлетворенное сердце? Сауна, сауна.

Когда Кен составлял планы по ремонту нашей главной ванны много лет назад, он знал, что может выбить странный угловой бельевой шкаф и лучшую часть существующего комбинированного душа / ванны, чтобы создать дуэт сауны и душа. Но он также знал, что нам нужно отказаться от двух вещей: хранения вещей и ванны.

Вы не пропустите ванну, он пообещал, и ни одна унция меня не поверила ему.

Дело в том, что определение Кена сауны вызвало воспоминания о хижине его семьи в верхнем Мичигане, о богатой и яркой финской общине, где каждый владел сауной, где было совершенно нормально ускользнуть на полчаса посреди сауны. налейте свежую воду на горячие камни, сделайте глубокий вдох, пока ваш разум не прояснится, затем катайтесь по снегу и проделайте это снова и снова.Мне? Моим определением сауны был выложенный плиткой, слегка плесневелый паровой душ в Y.

.

Я буду скучать по ванне, обещал.

(ванну не скучаю)

Полагаю, именно поэтому я такой большой сторонник глубокого размышления о вещах, которые мы храним. Переосмыслить то, как мы живем, что нас окружает, спросить себя, есть ли лучшее решение для вас и людей, которые живут рядом с вами. Может ли гараж быть художественной студией? Чердак — писательская?

Комод сауна?

Да, да, да.

Итак, если вам не терпится проявить творческий подход в своем собственном пространстве, отказаться от правил или ванны, вот как мы (кхм, Кен) построили сауну своими руками в нашей основной ванне:

ШАГА

1. Обрамьте пространство с помощью 16-дюймовых центральных стен с каркасом 2 × 4 (минимум) и деревянных балок любого подходящего размера для потолочных балок. Чем короче высота потолка, тем лучше / легче отапливать. В нашем помещении перепад температуры от пола до потолка составляет не менее 40 ° (потолок равен 7.5 футов). Так что чем ниже потолок, тем больше тепла на скамейке. Однако, если высота потолка выше, у человека есть возможность построить многоуровневую скамейку для сидения, что является хорошим преимуществом. Чем больше, тем веселее и все такое.

2. Решите, какую сауну вы предпочитаете: влажную * или сухую. Если намокло, подключите водопроводный кран соответственно (для нас это означало и горячую, и холодную, в дополнение к сливу в полу и бетонному поддону для душа).

3. Проложите электрический провод надлежащего калибра для выбранной печи для сауны.Проложили провод от электрической коробки до печи сауны, без стыков.

4. Полностью изолируйте каждую полость стойки наименее токсичной изоляцией (мы использовали розовую ватку из стекловолокна).

5. Используйте пароизоляцию из фольги, а не пластиковую пароизоляцию. Проведите барьер по стенам горизонтально, начиная с края поддона. Затем следующий слой над ним будет перекрывать первый слой на 6 дюймов и так далее. Старайтесь не обрезать (вертикально) какие-либо из горизонтальных участков, но если вам по какой-то причине необходимо, перекрывайте пропилы на одну целую секцию стойки (минимум 6 дюймов).Стоя в сауне после завершения пароизоляции из фольги, вы не должны видеть ничего, кроме поддона для душа под ногами, пароизоляции из фольги на стенах и водопроводных труб (если вы выбрали направление влажной сауна).

6. Обильно используйте 100% силиконовый герметик. Уплотните между бетоном и пленкой пароизоляцию и нанесите полоску герметика горизонтально вокруг стен на краю между слоями пароизоляции. Закупорите всю сантехнику, торчащую через пароизоляцию, а также все электрические провода для печи сауны.

7. Используйте отделочные гвозди из нержавеющей стали 16-го калибра, чтобы повесить кедровые доски с гребнем и пазами на стены, начиная с нижнего ряда, удерживая каждую доску ровно по всей длине сауны. При желании добавьте небольшой кусок кедровой отделки (в основном плинтус), чтобы он подходил к бетону внизу. (Примечание: при подвешивании гребня и паза из кедра убедитесь, что гребень направлен вверх, а паз — вниз. Это обеспечит надлежащий отвод воды в случае / при разбрызгивании. Кроме того, вы можете спрятать гвозди из нержавеющей угол 45º через кедр, где гребень встречается с более толстой частью доски.Это крепит его к стене, но при этом позволяет пазу детали наверху полностью поглотить язычок.)

8. Завершите отделку внутренней части сауны кедровой доской. Используйте ту же самую декоративную доску, чтобы обрамить то, что будет дверью.

9. Выберите дизайн двери. Хотя вы, безусловно, можете выбрать традиционные изолированные двери для сауны, они могут быть дорогими, поэтому мы выбрали душевую дверь индивидуального размера, обычно используемую для парных. (Pro: Таким образом, поскольку наша сауна находится прямо рядом с душем, дизайн кажется более симметричным и цельным, чем у традиционной двери сауны.) Мы выбрали фабричную дверь от Basco, затем местная компания замерила, вырезала и установила дверь.

10. Купите электрокаменку. Мы использовали Tylo Super Sport 2/4 с проводным подключением 240 В для выходной мощности 4,5 кВт (и настоятельно рекомендуем любой обогреватель Tylo — обслуживание клиентов и качество безупречные.

11. Постройте скамейку. Мы использовали кедровые доски 2 × 4 по краю с расстоянием между ними примерно 1,5 дюйма, чтобы сделать скамейку для 2 человек, но возможности здесь безграничны!

* Одно замечание по поводу влажных саун: использовать воду из городского водопровода на горячих камнях — не лучшая идея.Вместо этого купите несколько галлонов дистиллированной воды в местном продуктовом магазине — их хватит на несколько недель, и вы будете избегать вдыхания испарений хлора, фторида и т. Д. Из химических веществ, содержащихся в городской воде.

ОБЩАЯ СТОИМОСТЬ

После установки каркаса 2 × 4 общая стоимость составила около 1350 долларов, а посещение сауны в течение 40 минут (включая 20 минут для полного нагрева до температуры) стоит примерно 0,45 доллара США.

Скажите, а что вы сделали за последнее время в собственном доме? Я бы хотел услышать! И если у вас есть какие-либо вопросы о сауне, я буду счастлив поспорить со своим резидентом эпохи Возрождения Кеном, чтобы он ответил на них в разделе комментариев!

как установить трубу на дровяную печь

Шаг 4 — Проверьте высоту.Вставьте наперсток в прорезанную стену и смонтируйте трубу снаружи стены, после чего отметьте крышу вокруг трубы. Это включает в себя калибр 22, 24 и 28, чем выше номер, тем легче калибр. Фланец исчезнет внутри трубы. Для некоторых конструкций труб требуется разная величина зазора, и имейте в виду, что законы запрещают использование любого типа переходника для комбинирования фитингов дымохода разных марок. Как заменить узел заслонки дровяной печи, Как подключить металлическое отверстие к задней части сушилки, Магазин электронных каминов: Руководство по покупке дымоходной трубы, Поставка дымохода Rockford: силиконы для дымохода и ремонт, Район управления качеством в районе залива: сжигание древесины Информация о правиле.Выровняйте участок дымовой трубы над выбранным местом размещения печи и отметьте точку выхода. Сначала это может показаться слишком маленьким, но вполне подойдет. Имейте в виду, что введение поворотов и скручиваний на вентиляционных системах снижает их производительность. Проверить дымоход. По возможности устанавливайте дымоходную трубу внутри конструкции. Когда сборка будет завершена, все гофрированные концы будут указывать на печь, а не на стену. Используйте кисть и нанесите ее на 1 дюйм вверх от точки, где фланец выходит из печи.Это улучшает тягу и эффективность печи. Надежно прикрепите трубу к печи и дымоходу, убедившись, что она жесткая и плотная. Стандарт одноместный. Еще один фактор, который следует учитывать при установке печной трубы, — это крепление ее таким образом, чтобы она проходила внутри дома, а не снаружи. (также называемый печной трубой, дымовой трубой, соединителем дымохода и т. д.) 2) Подключите переходник одностенной к двустенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу минимум на 150 мм, прежде чем… Продолжить чтение «Как установить деревянную конструкцию. дымоход печки через стену или… вставляем ручку через заслонку заслонки и патрубок печки.4. Установка трубы для дровяной печи в существующий дымоход Завершите установку на чистой поверхности. Рассмотрите возможность установки вентиляционного отверстия снаружи дымохода. Все металлы Best Pellet & Corn Venting; Металл Best Pellet & Corn Venting 3 «Metal Best Pellet & Corn Venting 4» Metal Best Ultra Temp печь. Начните с рассмотрения размеров дымохода, так как они определяют размер покупаемой дровяной трубы. Покрасьте полоску герметика для печных труб или цемента для печных труб толщиной 1 дюйм по периметру фланца.Вопросы типа «Сделай сам» должны быть в 12-дюймовом разделе для примера. Начните с того, что вставьте обжатый конец соединительной трубы дымохода в воротник дымохода на печи. Это может быть почти незаметно. Используйте кисть и нанесите ее на 1 дюйм вверх от точки, где фланец выходит из печи. Итак, вот краткое описание шагов по установке чугунной дровяной печи в вашем доме: Выберите модель для покупки; При необходимости приобретите комплект для дымохода; Определитесь с местом для его установки; Построить пожаробезопасную базу; Установить дровяную печь и дымоход; При необходимости используйте распорки дымохода; Герметизируйте внутреннюю трубу дымохода, чтобы из нее не выходил дым. Добавьте отводы или дополнительные фитинги к верхней части трубы.12-дюймовая секция приведена для примера. 1995-2018 MH Sub I, LLC dba Internet Brands. При установке дополнительных фитингов над фланцем необходимо разместить три винта для листового металла длиной 3/16 дюйма, равномерно распределенные по периметру фитингов. Ниже мы поговорим о том, как правильно установить трубу через металлическую крышу. При установке дымохода для дровяной печи на металлической крыше сначала необходимо оценить положение. Компания Rockford Chimney Supply отмечает, что некоторые герметики лучше всего работают с трубами для дровяной печи, а некоторые — с металлом, поэтому обязательно приобретите продукт, который идеально подходит для вашего проекта.Имейте достаточно трубы, чтобы она выступала выше любой другой трубы или вентиляционного отверстия в крыше. Дровяные печи могут сильно нагреваться во время использования. Важное примечание: убедитесь, что между трубой и крышей остается зазор в 2 дюйма. Он может выходить из верхней части печи вертикально или горизонтально с одной стороны или сзади. Установите его на трубу примерно на 12 дюймов выше плиты. Размер, используемый для построения трубы, влияет на длину трубы печи, которая будет установлена ​​в дымоходе. Убедитесь, что труба печи имеет правильную длину.В нашей хижине был старый камин. Установите два собранных куска одностенной трубы печи на земле так, чтобы плоский конец одной трубы был обращен к загнутому концу другой трубы. Мы приветствуем ваши комментарии и информацию о том, как установить печную трубу в дымоход. Подметите стены дымохода и вылейте отходы из дровяной печи. Информация о правилах тяги дымохода … Информация о правилах тяги в дымоходе. Добавить дровяную печь к существующему камину … Добавить дровяную печь к существующему дымоходу камина.Установка дровяной печи стоит в среднем от 1200 до 4500 долларов, или от 2300 до 7000 долларов, если установлен дымоход. Сайт по ремонту и ремонту дома. В этом случае соедините швы вместе. На самом деле он находится внутри трубы печи и может перемещаться вручную с помощью рычага за пределами трубы. Поверните и надавите на 12-дюймовую секцию вниз, пока она не коснется верхней части плиты. Ознакомьтесь с нашей Политикой конфиденциальности здесь. Для установки в камин выберите качественную бытовую технику, которая обеспечит эффективную защиту стен и потолка.Дровяные печи должны иметь гофрированный край дымохода, обращенный к печи (чтобы в случае пожара в дымоходе раскаленная лава креозота не вылилась из трубы на ковер / пол в гостиной). Когда 12-дюймовая деталь скользит по верхней части фланца, начните слегка поворачивать ее из стороны в сторону, нажимая на нее. Планируя установку дымохода, обратите внимание на конструкцию дымохода и тип изоляционного материала на месте. Концы трубы будут немного отличаться.Вся информация предоставляется «КАК ЕСТЬ». Перед установкой проверьте швы на трубе. Это улучшает его функцию и способствует хорошей сквозняке. Ниже вы можете увидеть трубу, закрепленную через крышу: Черная печная труба должна использоваться в интерьере дома от верха дровяной печи до низа потолка или стены, где она будет соединяться с дымоходной трубой. отправлено на наши «Форумы сообщества DoItYourself.com». Этот тип трубы имеет вторую или третью трубу, идущую снаружи для защиты от количества тепла, которое может проходить через нее.Для крепления труб к плитам не требуются специальные инструменты или обучение. Все права защищены. Купите двухстенную дровяную трубу для печи для закрытых помещений, где расстояние до зоны горения составляет менее 18 дюймов. Установка дровяной печи BP-38 — Округ Спокан — Официальный веб-сайт. Любое сжигание древесины или другое. Не устанавливайте неуказанные в перечне приборы в промышленных домах. Вставьте охватываемый конец одного изгиба под 45 градусов в воротник дымохода. Расстояние до печи может зависеть от того, где вы… У этого типа печи есть круглый стальной фланец, выходящий из верхней части, что облегчает подключение.предложения. Вставьте необжатый конец горизонтальной трубы в дымоход. Даже при сегодняшних более высоких ценах древесина обычно является более дешевой альтернативой теплу, чем мазут или газ. Важным моментом при установке трубы для топки на дровах является состояние дымохода. 5. После того, как все сделано, накройте верх трубы дымовой заглушкой. Рядом с домом упало дерево … Как сделать свою собственную дровяную печь … Как сделать свою собственную трубу для дровяной печи. Вы можете установить более короткие или более длинные секции на верхнюю часть печи в зависимости от ваших потребностей.Редкая установка может быть такой же простой, как выключение печи и добавление секции сборного дымохода. Хорошим решением будет проделать отверстие в крыше вместо того, чтобы пропускать трубу через окна или стены. Это должен быть лист толщиной не менее 24-го калибра или толще — чем ниже толщина, тем толще металл. Купите дымоход, который хотите установить. проблемы обращайтесь по адресу [email protected]. Решите, на какой высоте должна быть заслонка. В то время как перепускная заслонка больше похожа на пластину, трубная заслонка больше похожа на клапан.Установив новую трубу печи, убедитесь, что она закреплена так, чтобы проходить по всей длине дымохода. Перепускная заслонка находится внутри печи, рядом с воротником дымохода. Запомните эти основные принципы: 1. Поместите дымоход там, где он должен быть связан с печью, и отметьте центр дымохода на потолке. Правильное соединение печной трубы имеет решающее значение, чтобы детали подходили друг к другу, чтобы предотвратить попадание дыма или сквозняков в печь или выход из нее. © Авторские права 2020 Hearst Communications, Inc.Максимальная общая длина прямой трубы… Установите печь в центре дома так, чтобы дымоход проходил прямо через теплую часть дома. Дымоход дровяной печи обычно имеет возможность вентиляции вертикально и горизонтально, объясняет магазин E-Fireplace Store. Выберите высококачественные одинарные дровяные трубы для дымоходов с зазором 18 дюймов от печи до поверхности дымохода. Вентиляционный патрубок или дымовая труба — это труба, которая соединяет прибор с дымоходом. С помощью прилагаемых винтов прикрепите переходник к трубе.Выбирая подходящее место, обратите внимание на допустимый зазор вашей печи. Труба одностенная печь используется в стандартных установках дровяной печи. Для перехода с изолированной дымоходной трубы на одностенную потребуется универсальный переходник. Оберните трубку по кругу, осторожно прижимая ее. Сначала установите в дровяной печи любые изгибы под углом 90 градусов. Используйте тот же метод, чтобы установить больше деталей, надев больший конец на меньший. Высокий дымоход — счастливый дымоход.Помните, дымоход — это основа сжигания дров … дверь печи, которая может быть около 40-50 фунтов. Чтобы установить дровяную печную трубу в металлическую крышу, вам нужно сделать отверстие, нанести гидроизоляцию и закрепить трубу. Но чаще придется… Стоимость установки дровяной печи. Краткое пошаговое руководство по установке без дымохода 1) Начните свою систему с одностенной, стекловидной эмалированной трубы для печи того же диаметра, что и выходное отверстие на плите. Большинство дымоходов имеют диаметр 6 дюймов, но убедитесь, что вы уверены.Шнур из сухой твердой древесины имеет примерно такой же тепловой потенциал, как 140 галлонов мазута, и стоит намного меньше. Убедитесь, что диаметр дымовой трубы соответствует диаметру дымохода вашей дровяной печи. 2. Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры, указанные производителем, больше не соответствуют требованиям. На одном конце будет небольшая выпуклость. Излучение тепла от печи может представлять опасность для близлежащих стен и мебели, поэтому дровяные печи обычно имеют определенный зазор — минимальное безопасное расстояние между печью и близлежащими полами и стенами.Подберите размер дымохода к воротнику дымохода. Установка дровяной печи очень важна для безопасности вашего дома. Купите двустенную или трехстенную трубу для дровяной печи. Установка дровяной печи Шаг 4 — Печная труба. Вставьте универсальный переходник на охватываемый конец изолированной трубы дымохода. Вы можете установить более короткие или более длинные секции на верхнюю часть печи в зависимости от ваших потребностей. Поместите его поверх фланца, выходящего из печи. 8-дюймовая труба имеет площадь поперечного сечения 50 квадратных дюймов — 6 дюймов — всего 28 квадратных дюймов (геометрия… Измерьте круглый фланец, выходящий из печи.DoItYourself.com®, основанная в 1995 году, является ведущей независимой компанией. Но прежде чем мы перейдем к печной трубе, давайте начнем с самой установки в подвале. К ним относятся методы вентиляции через потолок или через стену. Если вы ищете руководство по установке печи своими руками, начните с ознакомления с нашим бесплатным руководством для начинающих по установке дровяных печей в небольших помещениях. Установка дровяной печи своими руками довольно проста, если вы будете следовать рекомендациям производителя относительно зазоров, используйте дымоходную трубу с надлежащим номиналом , и ваш дымоход выходит из конструкции с помощью надлежащих… Установка печных труб с использованием этого метода позволяет теплу оставаться в доме, а не теряться в окружающей среде.Отцентрируйте металлическое кольцо вокруг точки выхода дымовой трубы и используйте кольцо в качестве трафарета, чтобы карандашом обозначить места отверстий для болтов. Не устанавливать вентиляционное отверстие снаружи: это должно быть очевидно — выхлоп должен выходить за пределы вашего дома. Хомут дымохода — это термин, используемый для обозначения соединительного отверстия между печью и ее трубой. * Используйте мебельную тележку, чтобы переместить дровяную печь из комнаты. Типичный стандарт требует, чтобы одностенная труба печи сохраняла зазор не менее 18 дюймов от любого горючего материала.Лучшим выбором для выполнения изгибов является установка двух отводов под 45 градусов. 3. Используйте три винта для листового металла, чтобы надежно прикрепить трубу к печи. Этот тип сустава может разлететься. Большой конец подходит к фланцу. Обычная 8-дюймовая труба просто сжимается до овальной формы, чтобы соответствовать ей — эта печь была ошибкой, продайте ее, купите одну с 6-дюймовым дымоходом — увеличение размера дымохода будет стоить вам больше, чем новая бывшая в употреблении печь, которая подходит к вашему дымоходу, и сокращение дымохода не работает (и нарушает нормы пожарной безопасности). Если труба гофрирована или сморщена на одном конце, это меньший конец.Это может сделать кто угодно. При сборке печной трубы используйте черный печной цемент, чтобы уплотнить каждую деталь. Скрутите трубу выхлопным концом вверх. Сделайте их как можно более прямыми. Шаг 3 — Установите печную трубу. Вопрос о строительстве наперстка стены из кирпича. Убедитесь, что труба печи имеет правильную длину. Я недавно купил готическую арочную каюту в Юте. Теперь дровяной печи нет, последние фотографии показывают, что ковер залатан и стоит новый диван … По возможности избегайте смещений, ограничивающих естественную тягу.Это также предотвращает накопление смолы, сажи и креозота. Приобретите 12-дюймовую одностенную трубу по размерам. Ограничьте количество изгибов дымохода и обязательно используйте изолированную высокотемпературную трубу. Острием острого ножа проделайте небольшие отверстия в полотне, чтобы болты прошли сквозь них. на этот сайт и использовать его в некоммерческих целях в соответствии с нашими условиями использования. Поверните… Это увеличивает энергоэффективность и предотвращает потерю слишком большого количества тепла.Остается только подобрать трубу к фланцу. Дровяные печи не могут быть устранены полностью, но их можно значительно уменьшить, используя … Преимущество устройств с двойными стенками в том, что они служат долго. Веб-сайт работает. Постарайтесь удалить как можно больше частей печи, например Установив новую трубу печи, убедитесь, что она закреплена так, чтобы проходить по всей длине дымохода. * Обязательно соблюдайте надлежащую осторожность при подъеме тяжелых предметов. Возьмитесь за 12-дюймовую деталь обеими руками.Есть несколько различных способов переоборудовать дровяную печь в дымоходную трубу для обеспечения надлежащей вентиляции. Вы можете свободно соединять. Кроме того, используйте три винта для листового металла на каждом стыке трубы. Как безопасно сократить зазоры под дровяными печами. Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде. Дымоход дровяной печи доступен в секциях с отдельными фитингами, что позволяет построить практически любую конфигурацию для любой дровяной печи. Эффективная труба печи должна быть на несколько дюймов меньше, чем выхлоп из выхлопного отверстия печи.При необходимости используйте рулетку, чтобы определить разницу. В США дровяные печи регулируются Агентством по охране окружающей среды (EPA). Установка трубы правильной длины обеспечивает оптимальную тягу и улучшает характеристики дымохода. Дровяные печи и дымоходы были созданы друг для друга. В Великобритании установка дровяной печи должна соответствовать части J Строительных норм. Не кладите термометр, предназначенный для измерения температуры трубы печи, на верхнюю часть печи (или наоборот) и ожидайте, что зоны с цветовой кодировкой останутся точными.Закрыть — зазор Stovepipe Вы готовы вернуться внутрь и установить заслонку. Черная печная труба используется в интерьере дома от верхней части дровяной печи до нижней части потолка или стены, где впоследствии она будет подключаться к дымовой трубе класса А или каменному дымоходу. С помощью циркуля нарисуйте диаметр дымохода. Если труба проходит по внутренней стене, печь нагревает большую часть дома, поэтому все тепло трубы остается в доме. Существуют различные размеры труб, которые можно фиксировать.Эффективная труба печи должна быть на несколько дюймов меньше, чем выхлоп из выхлопного отверстия печи. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А. Просверлите небольшое отверстие в этом месте, чтобы отметить центр дымохода. Авторские права © Просверлите два отверстия (по одному с каждой стороны трубы печи), чтобы установить заслонку клапана внутри трубы печи. Вам нужно будет сопоставить диаметр трубы вашей печи с диаметром дымохода вашей дровяной печи.Как установить дровяную печь в крошечном пространстве. Не пытайтесь прикрепить более короткую трубу, так как это может привести к ухудшению тяги. При установке дополнительных фитингов над фланцем необходимо разместить три винта для листового металла длиной 3/16 дюйма, равномерно распределенные по периметру фитингов. Используйте щетку, чтобы удалить грязь, мусор и остатки с камина. Лучше всего установить печную трубу, зафиксировав ее в вертикальном положении. Холодный наружный дымоход будет производить меньше тяги и больше креозота.Чтобы узнать точные правила в вашем районе, обратитесь к местному продавцу дровяного отопления, трубочисту или строительному инспектору. Металлическая труба для печи Best Direct Vent 4 6-дюймовая Metal Best Pellet & Corn Venting. Итак, как лучше всего установить дымоход для дровяной печи внутри вашего дома? Один только труд по установке дровяной печи стоит от 250 до 800 долларов и включает в себя установку печи, строительство дымоход, печная труба и система вентиляции, подушка для очага и настенные покрытия.Последний шаг — там, где требуется тяжелый подъем.

Wood Heat — Шаг 6: Установка и обслуживание

Шаг 6: Установка и обслуживание

Это открытие страницы:

Правильная установка системы отопления на дровах необходима для чистой и эффективной работы, а также для безопасности.Неправильно установленные дровяные горелки и дымоходы являются основной причиной домашних пожаров. В большинстве штатов есть стандарты пожарной безопасности для установки печей, которые обычно контролируются местными должностными лицами строительных норм. Всегда следуйте инструкциям производителя, а также государственным и местным строительным нормам. Обратите особое внимание на расстояние от горючих поверхностей. Желательно получить профессиональную помощь в выборе и установке системы отопления на дровах; однако следующая информация предоставляется в качестве общего руководства.Эта информация не является исчерпывающей. Для получения подробной информации обратитесь к руководству пользователя и местным строительным нормам. Если сомневаетесь, поищите профессионального установщика дровяной печи.

Расположение

Ваша плита должна быть расположена в часто используемом центральном месте, например, в гостиной или семейной комнате. Когда вы определились с местом, осмотрите несущую конструкцию под полом, на которой будет размещена печь, чтобы убедиться, что она соответствует требованиям. Самое эффективное место для обогрева печи — это центр комнаты, где она может излучать тепло во всех направлениях, однако вам также следует подумать об использовании помещения.Наименее эффективное место для установки печи — в шкафу или в нише, поэтому подумайте, где вы можете установить блок, чтобы он был безопасным (как на расстоянии от горючих поверхностей, так и вдали от потока домов или движения транспорта). .

Для установки требуется надлежащее расстояние между поверхностями системы печи и окружающей средой, чтобы защитить ваш дом от пожара. Помните: необходимо учитывать теплоотдачу от стенок дымохода и дымохода, а также от самой печи.

Просветы от горючих материалов

Негорючий материал определяется как материал, который не воспламеняется или не горит под воздействием пламени или сильного тепла в течение продолжительных периодов времени. Сталь, железо, кирпич, плитка, бетон, шифер и стекло негорючие. Все стены с деревянным каркасом являются горючими, включая стены из гипса и гипсокартона на деревянной обрешетке или деревянных каркасах. Практически все стены и потолки жилых домов состоят из дерева. Постоянное воздействие тепла снижает температуру, при которой горючий материал начинает гореть.Балка или стропила, расположенные слишком близко к стенам дымохода, или стойка стены, расположенная слишком близко к печи и ее дымоходу, со временем перегреются и воспламенится. Поэтому важно, чтобы печь была установлена ​​на достаточном расстоянии от горючих материалов. Если вы не уверены в конструкции своего дома, предположите, что стена или потолок горючие, и соблюдайте надлежащий зазор.

Пол считается негорючим, если он бетонный, монолитный или сплошной со стальными или бетонными, но не деревянными опорами.Существующая пристройка очага из каменной кладки является негорючей, если под ней не осталось деревянных опалубок и если размещение печи допускает удлинение очага не менее чем на 18 дюймов перед загрузочной дверцей. Все деревянные полы, ковры и синтетические материалы считаются горючими и должны быть защищены одобренным способом. Другие горючие материалы включают мебель, драпировки, книги и одежду.

Для всех печей и дымоходов требуется минимальное расстояние до незащищенных горючих материалов сверху и со всех сторон дровяной печи.Зазоры определены строительными нормами и правилами, чтобы предотвратить перегрев горючих материалов, удерживая их на безопасном расстоянии от печи и ее компонентов. Необходимые зазоры для плит и деталей печи из всех горючих материалов, таких как стены и мебель, можно найти на сертификационной этикетке по стандартам испытаний на безопасность или в инструкциях по установке производителя. Если производительность неизвестна, например, на несертифицированных печах, минимальные необходимые зазоры до горючих материалов очень велики: 48 дюймов для излучающих печей и 36 дюймов для печей, окруженных рубашками, за которыми может течь конвекционный воздух.Если вы устанавливаете печь, к которой нет инструкции, следует соблюдать ГОСТы. Также могут быть полезны зазоры, перечисленные в этом руководстве.

Производители печей, сертифицированных EPA, должны указывать минимальные зазоры. Эти зазоры различаются в зависимости от конструкции печи. Если этикетка отсутствует, печь не имеет сертификата EPA. Некоторые страховые компании принимают только оборудование, сертифицированное EPA. Также имейте в виду, что неправильная установка печи может аннулировать ваш страховой полис в случае пожара в доме.

Не требуется зазора между плитами или дымовыми трубами до негорючих стен (например, бетонных стен или земляных полов). Однако рекомендуется оставлять шесть дюймов или более для хорошей циркуляции воздуха и рассеивания тепла.

Зазоры для дровяных печей и дымовых труб

Государственные и местные строительные нормы и правила и зазоры, перечисленные в этом разделе, должны соблюдаться, когда инструкции производителя по установке недоступны. При наличии инструкций производителя сравните рекомендованные зазоры с государственными и местными строительными нормами и правилами, указанными здесь.Всегда соблюдайте как минимум строительные нормы и спецификации производителя; использование большего зазора обеспечит запас прочности, но никогда не будет меньше рекомендованного.

Незащищенные полы, стены и потолки.

Все печи требуют минимального расстояния 36 дюймов до незащищенных горючих материалов сверху и со всех сторон печи. У одностенного дымохода должно быть расстояние до горючих стен и потолков, измеренное под прямым углом к ​​трубе, не менее 18 дюймов.Не требуется зазора до негорючих стен (например, бетона). Однако рекомендуется оставлять шесть дюймов или более для хорошей циркуляции воздуха и рассеивания тепла.

Единственное основание, на которое можно установить печь без специальной защиты, — негорючий пол или правильно построенная пристройка очага. Такое основание должно выходить не менее чем на 18 дюймов со всех сторон от печи.

Защищенные стены и потолки.

Дровяная печь и дымовая труба могут быть размещены на расстоянии менее 18 дюймов от горючего материала, если материал защищен одобренным способом с помощью самодельной или сборной системы уменьшения зазора.

В двух наиболее распространенных типах самодельных систем уменьшения зазоров используется листовой металл 24-го калибра (оцинкованная сталь, алюминий или медь) или кирпичная стена толщиной 3-1 / 2 дюйма (номинальная 4 дюйма). Любой из этих материалов должен располагаться на расстоянии одного дюйма от горючей поверхности; то есть они должны быть прикреплены к горючей поверхности так, чтобы между листовым металлом или кладкой и горючим материалом оставалось воздушное пространство размером не менее одного дюйма.

В случае листового металла негорючие прокладки используются для поддержания воздушного пространства в один дюйм.При кладке стены при необходимости используют металлические стяжки и планки опалубки для крепления кирпича к стене.

Не размещайте распорки или стенные анкеры непосредственно за печью или дымоходом. Воздушное пространство в один дюйм необходимо поддерживать по всему периметру системы уменьшения зазоров, чтобы воздух свободно проходил и отводил тепло. Это предотвращает возгорание горючей поверхности.

Листовой металл или кладка, прикрепленные к стене без этого воздушного пространства, не обеспечивают защиты и не могут рассматриваться как система уменьшения зазоров.

Защитные системы или системы уменьшения зазоров

Система уменьшения зазора обеспечивает вентилируемое воздушное пространство между источником тепла и горючим материалом на расстоянии одного дюйма от горючей поверхности. Установка системы уменьшения зазоров уменьшит передачу тепла горючей поверхности, что позволит уменьшить определенные зазоры. У дилеров дровяных печей и каминов можно приобрести разнообразные сборные системы уменьшения зазоров. Всегда обращайте внимание на список безопасности и убедитесь, что система предназначена для использования с дровяной печью.Производители этих протестированных и перечисленных принадлежностей предоставляют конкретные инструкции по установке, которые необходимо соблюдать.

Система уменьшения зазора должна располагаться по центру позади печи и дымохода или над ними для защиты стены или потолка соответственно. Система должна выступать за плиту не менее чем на 36 дюймов по высоте и ширине, измеренным по диагонали. Если печь расположена дальше от стены, чем требуется минимальное расстояние, ширину и высоту системы зазора можно определить путем измерения от бокового и верхнего края печи до незащищенной стены.Это расстояние должно быть не менее 36 дюймов. Чем больше расстояние между печью или дымоходом и стеной, тем меньше должна быть система уменьшения зазора.

Некоторые производители могут указывать большие зазоры. Чтобы получить полный список разрешений с использованием систем сокращения разрешений, обратитесь в местную службу начальника пожарной охраны.

Защита пола

Все горючие полы должны быть защищены. Единственное основание, на которое можно установить печь без специальной защиты, — негорючий пол или правильно построенная пристройка очага.Производители перечисленных печей обычно указывают тип материала, необходимого для защиты пола. Если производитель не указывает материал, вы можете приобрести на рынке одну или несколько проверенных на безопасность и перечисленных сборных печных плит.

Защита пола должна выступать не менее чем на 18 дюймов перед загрузочной дверцей, чтобы предотвратить повреждение пола искрами, углями, пеплом или тепловым излучением. Он также должен выступать на 18 дюймов или более на остальных сторонах перечисленных печей, если производитель не указывает большее количество.Не включенная в список печь требует защиты пола не менее 18 дюймов со всех сторон, включая загрузочную и зольную дверцы.

Если требуется более одной сборной плиты печи, внесенной в список безопасности, для соответствия требованиям зазора, стык между плитами печи должен быть выполнен с использованием либо проверенного на безопасность и указанного в перечне адаптера плиты плиты, либо полосы листового металла 24-го калибра от четырех до шести. дюймов шириной.

Рекомендуемый тип защиты пола зависит от длины ножек печи. Печи с ножками высотой менее двух дюймов должны опираться только на защиту пола, как указано производителем, проверенные на безопасность и перечисленные сборные плиты для печи, или негорючий пол.

Если у вашей печи ножки высотой два дюйма или больше, вы также можете использовать комбинацию листового металла и кирпичной кладки. Расположение листового металла и кирпичной кладки для защиты пола зависит от длины ножек печи:

  • Печи с ножками от двух до шести дюймов: защита пола может состоять из четырехдюймовой (номинальной) полой кладки, уложенной для обеспечения циркуляции воздуха через слой и покрытой листовым металлом толщиной 24 мм. Другой слой кладки может быть положен поверх листового металла для эстетической привлекательности.
  • Печи с ножками высотой более шести дюймов: защита пола может состоять из близко расположенных блоков кладки из кирпича, бетона или камня, которые обеспечивают толщину не менее двух дюймов. Такая кладка должна быть покрыта листовым металлом толщиной 24 мм или положена поверх него.

Если вы используете комбинацию листового металла и кирпичной кладки для защиты пола, убедитесь, что каждая ножка печи имеет прочную прочную опору.

Дымоходы и дымоходы.

Эффект стека. Источник: Отопление жилых домов дровами.Канадская ипотечная и жилищная корпорация (CMHC) 1

Дымоход — это двигатель, приводящий в действие дровяную систему отопления. Дымоход работает с печью или камином по обратной связи. Тепло в дымоходе создает тягу, которая втягивает больше воздуха для горения, что делает огонь более горячим, отводит больше тепла в дымоход, что создает большую тягу и т. Д. Изолированный дымоход создает большую тягу при меньшем нагреве. Дымовые трубы, используемые с дровяными печами, должны соответствовать стандартам «для всех видов топлива», также называемым «Классом А.”

Дымоходы

должны максимально соответствовать следующим рекомендациям по проектированию:

  1. Внутри теплой среды здания (кондиционируемое / отапливаемое пространство), а не на внешней стене
  2. Выше здания
  3. Проникнуть в оболочку здания на самой высокой точке или около нее
  4. Прямо вверх, без изгибов и смещений
  5. Изоляция вокруг дымохода
  6. Размер дымохода для печи

Высота дымохода имеет решающее значение для создания надлежащей тяги и соответствия нормам пожарной безопасности.Дымоход должен выступать не менее чем на три фута над точкой выхода из крыши и должен быть как минимум на два фута выше любой части крыши в пределах десяти футов. (См. «Правило 3-2-10» ниже.)

Эффект стека , или «синдром холодного очага» — В режиме ожидания, когда в печи нет огня, дом, который выше дымохода, может работать как дымоход лучше, чем сам дымоход. Этот так называемый эффект дымовой трубы создается (поднимающимся) теплым воздухом в доме, создающим небольшое отрицательное давление там, где находится печь, и, поскольку дымоход короче дома, он не может конкурировать с ним.Следовательно, направление потока в дымоходе меняется на противоположное, втягивая холодный воздух и, возможно, выхлоп, в дом.

Правило 3-2-10

Высота дымохода имеет решающее значение для создания надлежащей тяги. Дымоход должен выходить как минимум на три фута от крыши и быть как минимум на два фута выше любой части крыши в пределах десяти футов по горизонтали. Измерения производятся от высокой стороны крыши до верхней части стены дымохода.

Если дымоход находится на расстоянии 10 футов или более от конька крыши, вы можете напрямую использовать приведенную ниже таблицу.Если конек меньше десяти футов, рассчитайте правильную высоту, используя числа из таблицы выше по следующей формуле: (уклон крыши x расстояние до конька) + 2 фута = требуемая высота над крышей.

Например, дымоход на крыше с уклоном 5/12, расположенной на расстоянии 6 футов от конька, требует: (5/12 x 6 футов) + 2 фута = 4 фута, 6 дюймов над крышей.

Патрубок для дымохода или патрубок для выпуска воздуха обычно называют дымоходом. Он соединяет печь с дымоходом.Дымоход может иметь одинарную или двойную металлическую конструкцию. Двойная стена обеспечивает лучшую защиту, и многие страховые компании нуждаются в этой функции. Он не может проходить через стену, потолок, чердак, кладовку или любое скрытое пространство.

Исследования показывают, что большинство домашних пожаров, связанных с дровяными обогревателями, часто возникают вокруг дымохода или дымохода. По данным Комиссии по безопасности потребительских товаров США, домашние пожары в дымоходах вызваны в основном скоплением креозота в дымоходе (креозот — это сажа и деготь, образующаяся как побочный продукт сжигания древесины), металлическими дымоходами, расположенными слишком близко к горючим материалам, неисправностью дымохода, неправильным строительство или износ дымохода из каменной кладки, а также неправильная установка соединителя дымохода (дымохода).Перед строительством или установкой дымохода и дымохода очень важно связаться с офисом начальника пожарной охраны и местными должностными лицами строительных норм для получения информации о том, как сделать вашу систему безопасной (во многих областях установка должна быть проверена местным должностным лицом строительных норм. ).

По соображениям безопасности дымовая труба должна быть как можно короче, но допускается установка с длиной трубы около пяти футов. Имейте в виду, что в самой безотказной системе будет мало горизонтальных участков труб и колен, если таковые будут.Вертикальная дымовая труба обеспечивает наилучшую тягу и позволяет креозоту и саже падать обратно в печь для сжигания. Следует избегать длинных участков дымохода и колен, потому что они неизбежно заполняются сажей, золой и креозотом.

* Уклоны крыши даны в футах подъема на 12 футов пробега. Склон 6/12 поднимается на 6 футов на 12 футов горизонтального бега.

Наперстки

Используйте металлический или глиняный наперсток при пропускании дымохода через негорючие стены. Наперсток должен быть прочно зацементирован в каменном дымоходе и проходить через стенку дымохода к внутренней поверхности или облицовке, но не дальше.Вставьте короткую часть дымохода, обжатую с обоих концов, в гильзу и закрепите ее высокотемпературным герметиком. Дымовая труба должна входить как можно дальше в наперсток, но не выступать в дымоход.

Если вам необходимо провести вентиляцию через горючую внутреннюю или внешнюю стену, обратитесь к начальнику пожарной охраны за инструкциями. Дымовая труба не должна проходить через потолок, кладовку или скрытое пространство. В таких ситуациях требуется дымоход «класса А». Как только дымоход соединяется с дымоходом, с этого момента он должен оставаться дымоходом.Дальнейшее использование дымохода не допускается.

Кирпичный или металлический дымоход

Будет ли дымоход металлическим или каменным, зависит от ряда факторов. У обоих типов есть достоинства и недостатки.

Металлические дымоходы зачастую дешевле каменных дымоходов и их легче приспособить для установки в существующих домах. (Однако некоторые страховые компании не одобряют покрытие домов с металлическим дымоходом; обязательно проконсультируйтесь со своей страховой компанией перед установкой металлического дымохода.) Большинство дымоходов из каменной кладки требует работы опытного каменщика и обычно строятся одновременно с домом.

Кладочные дымоходы требуют отверстия для очистки, которое обеспечивает удобный способ удаления креозота после очистки. Отверстие должно быть более чем на два фута ниже входного отверстия дымовой трубы, должно быть выполнено из каркаса из черного металла и иметь дверцу, спроектированную так, чтобы оставаться герметичной во время использования печи.

Заглушку дымохода часто добавляют, чтобы не допустить дождя. На кладочных дымоходах чаще всего используется плоская плита из стали или бетона, но доступны и более стильные керамические и металлические заглушки.Также доступны заглушки для проверенных на безопасность и указанных в перечне промышленных дымоходов.

Каменные дымоходы очень прочные, и некоторые домовладельцы считают их более привлекательными, чем сборные дымоходы. Кроме того, массивные внутренние дымоходы из каменной кладки будут дольше накапливать тепло и продолжать отдавать это тепло в комнату еще долго после того, как огонь утихнет.

Кладка дымоходов тоже имеет недостатки. Их строительство дорого, и их труднее проверять и обслуживать, чем сборные дымоходы.Кладка дымоходов на наружных стенах снижает эффективность обогрева. Воздействие низких температур наружного воздуха приводит к большей потере тепла и большему накоплению креозотных отложений.

Независимо от того, построили ли вы дымоход из каменной кладки или планируете использовать уже существующий, безопасность должна быть вашим главным соображением. Дымоход из каменной кладки — это очень тяжелая конструкция, которая должна выдерживать многие годы эксплуатации, включая периодические пожары в дымоходе, при которых температура может достигать 2700 ° F.

Правила техники безопасности при подключении дровяной печи к каменному дымоходу:

  • Убедитесь, что в камине достаточно воздуха для горения и достаточная тяга для дымохода такого размера.
  • Проверить общее состояние существующего дымохода. Ищите рыхлые кирпичи и трещины в растворе, из-за которых креозот может вытекать, или искры, которые могут воспламенить креозот или сухую конструкционную древесину. Поручите квалифицированному каменщику сделать необходимый ремонт или установить облицовку дымохода.
  • Во многих старых домах дымоходы имеют хорошую конструкцию, но не отвечают требованиям «все виды топлива» или «Класс А». Типичным примером является труба изготовлена ​​из четырех-дюймового кирпича без огня глины лайнера.Эти дымоходы можно сделать безопасными, если выстелить их футеровками, внесенными в список безопасности.
  • У каждого дровяного прибора должен быть свой дымоход (камин считается прибором). Если у вас несколько каминов, проверьте дымоход, чтобы убедиться, что дымоход существует для каждого прибора.
  • Часто в старых домах существующий дымоход из каменной кладки мог обслуживать более одного прибора в разных комнатах. Очень важно найти и закрыть эти неиспользуемые входные порты или отверстия .Неиспользованные бреши часто закрывают тонкой металлической крышкой в ​​виде «пироговой тарелки». Они могут быть скрыты панелями или штукатуркой, особенно если дом был реконструирован. Неиспользованные отверстия следует заделать кладкой и огнеупорным глиняным раствором, чтобы прежнее входное отверстие было таким же прочным, как и остальная часть дымохода.

Осмотр и очистка дымохода

Все дымоходы требуют регулярного осмотра на предмет износа и скопления креозота. Даже правильно построенный дымоход может со временем осесть и потребовать ремонта — плохо построенный дымоход опасен с самого начала.Дымоход следует проверять и чистить не реже одного раза в год, а если вы используете дровяную печь ежедневно, то не реже, чем раз в две недели. Также разберите дымоход и осмотрите его.

Креозот никогда не должен попадать на дымоход или дымоход толщиной более четверти дюйма. Осмотрите дымоход как на конце печи, так и наверху дымохода. Помните, что на более прохладных поверхностях будут самые толстые отложения креозота (обычно они находятся в верхней части).

Вы можете заказать чистку дымохода профессионально или почистить его самостоятельно.Если вы делаете это самостоятельно, наденьте защитную маску, очки и перчатки и используйте качественную щетку со стальной щетиной. Вам также нужно будет очистить внутреннюю часть плиты и дымохода. Если вы подозреваете наличие утечек или трещин в системе печи, вызовите специалиста для проведения проверки на герметичность. При обнаружении утечек немедленно устраните их. Если дымоход проходит через чердак, необходимо ежегодно проверять его на наличие трещин.

Воздух для горения

В зависимости от штата, в котором вы живете, в соответствии с государственными и / или местными строительными нормами может требоваться впускное отверстие для наружного воздуха для обеспечения достаточного количества воздуха для горения.Размер, конструкция и расположение требуемого воздухозаборника зависят от ряда переменных, таких как тип и высота дымохода и размер нагрева печи. Проконсультируйтесь с представителями вашего строительного кодекса. Без подачи наружного воздуха ваша печь будет забирать воздух для горения из комнаты, создавая возможность опасного обратного попадания вредных газов и дыма в дом. При недостаточном количестве воздуха для горения ваша центральная печь или водонагреватель также могут отводить ядовитые газы, даже если камин или печь работают должным образом.

Некоторые дровяные печи втягивают наружный воздух непосредственно в печь, обеспечивая достаточную подачу воздуха для горения и уменьшая нежелательное проникновение. Для нового дома, построенного в соответствии с энергетическими нормами, воздухозаборник абсолютно необходим. Без надлежащей конструкции и рассмотрения входные отверстия для воздуха для горения также могут стать проблематичными. Например, если в суровую погоду воздухозаборник находится с подветренной стороны дома, существует вероятность того, что воздух может быть отсосан через него, что приведет к вытяжке назад.

1 Источник: Канадская ипотечная и жилищная корпорация (CMHC). Руководство по жилому дровяному отоплению, 2008 г. («О вашем доме: дымовые газы в вашем доме», 2006 г .; «О вашем доме: эффективное и удобное дровяное отопление», 2009 г.). Все права защищены. Воспроизведено с согласия CMHC. Любое другое использование и воспроизведение этого материала категорически запрещено.

Дымоходы и трубы для печей Часто задаваемые вопросы


Я хочу установить свою дымоходную трубу, но не знаю, с чего начать.

Самый простой способ начать — обратиться к нашему Руководству по планированию установки дымоходной трубы. Однако здесь мы ответим на несколько вопросов.

  • Для начала определите, какой тип дымохода требуется для вашего прибора. Эта информация содержится в инструкции по эксплуатации вашего прибора, и существует несколько типов дымохода. Например; Дымоход класса A предназначен для древесины, угля и большинства видов топлива, однако он может не потребоваться для вашей газовой или пеллетной установки. Вентиляционное отверстие для пеллет предназначено для устройств сжигания пеллет или кукурузных горелок.B-Vent предназначен для некоторых газовых приборов, но не для всех. Дымоход с прямым отводом предназначен для установки с прямым отводом газа. Итог — Прочтите руководство по эксплуатации, чтобы узнать, какой тип дымохода требуется для вашего прибора.
  • Далее определите необходимый размер дымоходной трубы. Никогда не садитесь меньше, чем требуется, иначе вы рискуете получить задымление дыма или газов или, другими словами, плохую тягу.
  • В некоторых случаях в США и Канаде существуют разные требования, которые мы указываем в зависимости от типа дымохода.
  • После того, как вы определите четыре вышеуказанных требования, вам нужно будет выбрать производителя и марку дымохода (многие производители предлагают несколько марок в пределах одного типа). Хотя доступны несколько брендов, мы рекомендуем Dura-Vent DuraTech для большинства новых установок из-за их репутации, гарантии, предложения продукции, доступности и цены. Посетите наш раздел «Дымоходы класса А» для получения дополнительных рекомендаций.

  • См. Также нашу статью о правильной вентиляции.

Должен ли я установить дымоход: вертикально или горизонтально через стену, а затем вверх?

A: Установка Thru-The Wall, скорее всего, будет иметь проблемы с чертежами из-за работающего кулера, изгибов и т. Д.Кроме того, их сложнее чистить и дороже устанавливать. Всегда бегите прямо вверх, если можете.

Какой производитель или тип выбрать?

Мы рекомендуем дымоходную трубу Dura-Vent для новых установок. Их репутация, гарантия, ассортимент, доступность и цена трудно превзойти. Также см. Нашу статью «Какая труба для дымохода мне лучше всего подходит?

Какой бренд мне выбрать из линейки продуктов Dura-Vent?

A: Самая популярная дымоходная труба класса А, которую мы продаем, — это бренд DuraTech от Dura-Vent.DuraTech — это система дымохода с двойными стенками, которая имеет больший выбор компонентов, чем большинство других, она имеет хорошую цену, ее предпочитают профессиональные установщики, и она широко доступна.

Что делать, если я застряну и не могу во всем разобраться после покупки дымохода? Могу я его вернуть?

Если вы застряли, позвоните нам. У нас есть несколько обученных представителей службы поддержки клиентов, которые с радостью помогут вам. Если вы решите вернуть покупку полностью или частично… нет проблем. Наша философия — помочь людям получить то, что они хотят или в чем они нуждаются, или вернуть это обратно, если это не сработает.Плата за пополнение запасов не взимается, но вы несете ответственность за расходы по доставке. Мы здесь, чтобы помочь вам добиться успеха в установке дымохода.

Как определить уклон крыши, чтобы узнать, какую вставку для дымохода купить?

См. Нашу статью «Как измерить уклон крыши».

Я видел, как люди использовали черную трубу для всей установки дымохода дровяной печи. Я бы хотел сэкономить, но безопасно ли это?

Абсолютно нет! Черная труба не является дымоходной трубой, и ее следует использовать только до точки проникновения в потолок или стену.С этого момента требуется дымоходная труба класса А. Черная одностенная печная труба имеет зазор до горючих материалов 18 дюймов (двойная черная труба имеет зазор 6 дюймов), тогда как дымоходная труба класса A обычно имеет длину 2 дюйма. Черная труба, используемая снаружи, будет иметь более низкие температуры дымохода, чем дымоход класса A. и потенциально будет накапливать креозот довольно быстро, увеличивая вероятность пожара в дымоходе. Нет безопасного способа использовать черную дымовую трубу для всей дымоходной системы, поэтому спросите себя… Стоит ли экономия денег для меня или жизни и дома моей семьи риска? ?

У меня уже есть круглый металлический дымоход класса А в моем доме, но его диаметр составляет 6 дюймов, а дровяная печь, которую я устанавливаю, имеет 8-дюймовый дымоход.Могу ли я использовать редуктор и свой 6-дюймовый дымоход?

Как правило, вам никогда не следует уменьшать размер дымохода меньше, чем выходное отверстие дымохода дровяной печи, поскольку это обычно приводит к дыму спереди или менее желательной вытяжке вверх дымоход. Однако, учитывая сказанное и предполагая, что дымоход, который у вас есть, находится в хорошем состоянии, почему бы не попробовать? Я видел установки с дымоходом меньшего размера, чем требуется, с очень сильной тягой, которые отлично работают. Просто купите редуктор и попробуйте, если он плохо дымит, вам нужно заменить дымоход на соответствующий размер.

У меня есть дымоход подходящего размера, но моя дровяная печь / камин плохо дымит спереди. Что мне делать?

Вам необходимо проверить несколько вещей;

  • Вы прочищали дымоход или проверяли его на наличие препятствий, таких как птичье гнездо, чрезмерное скопление креозота и т. Д.? Если нет, то возьмите мощный фонарик, снимите крышку дымохода и посмотрите (или посмотрите снизу камина). При необходимости почистите дымоход. У нас есть огромный выбор средств для чистки дымоходов в категории «Щетки для дымохода», в категории «Аксессуары для очистки дымохода» и в категории «Техническое обслуживание дымохода».
  • Если ваша дровяная печь или камин сначала дымит только спереди, а после начала пожара создает хороший сквозняк, то, скорее всего, причина в холодном дымоходе, который имеет так называемый нисходящий поток, когда наружный воздух выходит в дымоход. в дом. Это чаще встречается на наружном дымоходе, как и во многих дымовых трубах камина. Из этой ситуации нелегко вылечить, но одним из решений было бы свернуть газету, зажечь ее и подержать внутри дымохода, чтобы перевернуть тягу, а затем зажечь огонь.Другой вариант — установить индуктор тяги в дымоходе или на дымоходе. Индуктор тяги — это вентилятор, который либо выталкивает дым вверх, либо вытягивает его вверх и наружу. Индукторы тяги работают очень хорошо и обычно решают проблему, но они довольно дороги. Индукторы тяги доступны в нашей категории «Индукторы тяги в дымоходе».
  • Если ваша дровяная печь или камин дымит только тогда, когда ветер дует с определенного направления, вы можете попробовать специальный колпачок, называемый Vac-U-Stack или индуктор тяги, которые обычно решают проблему.Обычная проблема для дымящегося кирпичного камина — дымоход либо слишком мал по отношению к отверстию, либо дымоход недостаточно высок. Быстрый и простой тест — взять кусок алюминиевой фольги, вытащить достаточно, чтобы охватить всю ширину вашего камина, сложить его до 4 дюймов в высоту x, какой бы ширины ни был ваш камин, и приклеить к отверстию камина. Фактически вы уменьшили размер камина. Если этот простой тест работает, перейдите в нашу категорию «Противодымные устройства» и купите «Противодымный щиток» для постоянной установки.
  • В других случаях дымоход недостаточно высок. Простой и недорогой способ проверить, так ли это, — купить недорогую черную трубу (для круглых дымоходов) или выполнить некоторые работы по размеру дымохода (для каменных дымоходов) и временно добавить эту секцию в верхнюю часть дымохода. Если плохая тяга устраняется с помощью этого метода, либо купите достаточно дымохода класса А, чтобы увеличить высоту (круглые дымоходы), либо для каменного дымохода обратитесь к каменщику, чтобы он увеличился, либо купите носилки дымохода.

Мне нужно больше дымохода класса А марки XYZ. Могу ли я использовать дымоход любой другой марки?

Нет. Каждый производитель дымоходной трубы класса A использует свои собственные методы для крепления трубы вместе, поэтому одна марка, скорее всего, не будет правильно соединяться вместе с другой маркой трубы и может быть опасна из-за плохой подгонки, так как она может разойтись или утечка креозота, дыма или газов.

Могу я просто проложить черную одностенную трубу полностью вверх?

Нет, вы должны перейти на дымоход класса А на потолке или стене.

Могу ли я проложить дымоход класса А до печи?

Можно, но зачем? Черная печная труба излучает дополнительное тепло в комнату и значительно дешевле дымоходной трубы класса А.

У меня есть отдельно стоящая дровяная печь, и мне нужна труба, что мне нужно?

Для получения дополнительной информации и помощи обратитесь к нашему Руководству по планированию установки дымохода.

Могу ли я смешивать дымоходную трубу MetalBest с дымоходной трубой DuraTech или DuraPlus?

Нет, смешивать трубы разных производителей нельзя.У них есть собственные запорные механизмы, и они зависят от бренда.

У вас есть специальный адаптер для использования DuraTech с MetalBest?

Нет, смешивать трубы разных производителей нельзя. У них есть собственные запорные механизмы, и они зависят от бренда.

Q: У меня на плите розетка 7 дюймов. Что мне делать: 7 дюймов или 8 дюймов?

7-дюймовая труба будет работать нормально, но если вы когда-нибудь решите установить 8-дюймовый прибор, вам нужно будет обновить трубу до 8 дюймов. Такая же ситуация будет применяться, если вы используете 6-дюймовый прибор.Несколько лет назад в большинстве дровяных печей использовался 8-дюймовый дымоход, но за последние несколько лет производители сделали более эффективные дровяные печи меньшего размера, и в наши дни в большинстве печей используется дымоход 6 дюймов. Дымоход диаметром 6 и 8 дюймов легче найти, чем 7 дюймов, и много раз вы найдете больше вариантов в размерах 6 и 8 дюймов.

В чем разница между дымоходными трубами DuraTech и DuraPlus?

DuraPlus — это трехслойная дымоходная система со слоем изоляции между внутренней и средней стеной, тогда как DuraTech — двустенная дымоходная система со слоем изоляции между двумя металлическими стенами.И DuraTech, и DuraPlus испытываются при одной и той же температуре, 2100 градусов, и зазор до горючих материалов для обеих марок составляет 2 дюйма. DuraTech — самый популярный выбор в большинстве случаев и наша самая продаваемая марка труб. DuraTech предлагает более широкий выбор длины и отделки труб, более широкий выбор фитингов и компонентов, является наиболее популярным выбором среди профессиональных установщиков и широко распространен в США. DuraPlus — единственный выбор для установки в мобильных домах, а DuraPlus HTC — единственный выбор для установки канадских дровяных печей.

Могу ли я смешивать DuraTech с DuraPlus, или DuraBlack с DVL, или DuraTech с Selkirk и т. Д.?

НЕТ, НЕТ, НЕТ! Они не будут хорошо сочетаться друг с другом или совсем не будут соответствовать друг другу и будут представлять угрозу безопасности. Придерживайтесь одной марки дымоходной трубы и одной марки печной трубы.

В чем разница между печной и дымовой трубой?

Многие путают термины. Печная труба обычно окрашивается в черный цвет и используется во внутренней части дома до тех пор, пока вы не перейдете через стену или потолок, после чего на ней используется дымоходная труба класса А.Печная труба, черная труба, одностенная труба — все это одно и то же. Дымоходная труба, труба класса А, трехслойная труба, изолированная труба — все относятся к дымоходной трубе класса А. Двустенная труба может быть связана либо с двустенной черной трубой, такой как DVL, либо с двустенной дымоходной трубой, такой как DuraTech.

Какое смещение и подъем как для черной трубы, так и для трубы дымохода.

У нас есть эта информация в инструкциях по установке для каждой марки трубы. Кроме того, здесь вы можете найти смещения труб DuraVent.

На какой высоте мне нужно проложить дымоход класса A?

Стандарт № 211 Национальной ассоциации противопожарной защиты гласит: «Дымоходы должны выступать не менее чем на три фута над самой высокой точкой, где они проходят через крышу здания, и как минимум на два фута выше, чем любая часть здания в пределах десяти футов. ”

Почему мне следует покупать на NorthlineExpress.com?

Мы эксперты, когда дело доходит до установки дымохода, и у нас есть полный персонал, готовый помочь вам решить проблемы с вашей дымоходной системой.У нас есть большой запас продуктов для дымоходов, от труб до щеток и чистящих средств, и всего, что можно вообразить для вашего камина, дровяной печи и печи на гранулах. В отличие от многих интернет-магазинов, у которых практически нет товарных запасов, у нас есть склад площадью 23 000 кв. Футов, заполненный товарами. Большим преимуществом является то, что мы, как правило, можем обрабатывать ваш заказ быстрее, предоставлять более точную информацию для отслеживания вашего заказа и понимать продукты, поскольку мы видим, ощущаем и обрабатываем их. NorthlineExpress имеет рейтинг A с BBB, и у нас есть политика, чтобы клиенты были довольны, даже если мы потеряем деньги, это просто облегчает жизнь.Когда вы позвоните в нашу компанию, вы поговорите с человеком, который всегда заботится о ваших интересах. Также см. Раздел «Почему покупать на NorthlineExpress.com» и наши страницы приветствия.

Могу ли я использовать дымоход DuraTech в Канаде?

Для дровяных печей и большинства каминов, устанавливаемых в Канаде, DuraPlus HTC — единственный выбор от Dura-Vent. Причина в том, что труба HTC имеет изоляцию толщиной 2 дюйма, чтобы выдержать 2-часовое испытание на горение / температуру, требуемое в Канаде. DuraTech имеет 1-дюймовую изоляцию и не выдерживает испытания в Канаде, но проходит испытание в США.Единственный список DuraTech для использования с дровяной печью в Канаде — это несколько каминов с нулевым зазором, предназначенных для использования в Канаде. В остальном DuraTech торгуется только для нефти и газа в Канаде. Всегда читайте руководство по эксплуатации вашего прибора, чтобы получить рекомендации по правильному дымоходу. DuraPlus HTC внесен в список для использования в Канаде согласно ULC S629 (143-P-03-2).

Как ухаживать за камином, дровяной печью или дымоходом на гранулах?

Это несложно, но существуют различные типы дымоходов от каменных каминов, сборные дымоходные трубы, вентиляционные трубы для гранул и многое другое.Мы ответим на все эти вопросы в следующих статьях;

Что мне покупать: одностенную или двустенную трубу для печи?

Это зависит от вашего допуска к горючим материалам. Одностенная черная печная труба должна располагаться на расстоянии не менее 18 дюймов от горючих материалов, будет излучать больше тепла, чем двустенная черная печная труба (желательно в большинстве случаев), стоит намного меньше и может быть отрезана до необходимой длины при необходимости. Двустенная черная печная труба имеет 6 дюймов от горючих материалов и не очень горячий на ощупь. Расстояние до горючих материалов также можно уменьшить с помощью различных предметов, таких как тепловые экраны для труб.Для установки в передвижных домах требуется двойная черная печная труба для дополнительной безопасности.

Могу ли я пройти сквозь стену с одностенной или двустенной черной печной трубой?

Нет, вы должны использовать заводские дымоходные трубы класса A, такие как DuraTech или DuraPlus, когда вы переходите через стену или потолок.

Какая самая большая разница между марками печной одностенной трубы черного цвета?

Черная печная труба доступна от NorthlineExpress в трех марках одностенных и как минимум двух марках двустенных.Труба печная одностенная черная предлагается трех марок; Snap-Lock, DuraBlack и HeatFab. Труба Snap-Lock — наименее дорогой, но не обязательно лучший выбор. Он соединяется вместе, отсюда и его название, имеет более тонкий металл, чем DuraBlack, и не так хорошо сочетается друг с другом, как черные печные трубы других марок. DuraBlack — наш самый популярный выбор черной печной трубы, поскольку она дешевле, чем HeatFab, имеет толщину 24 калибра, хорошо сочетается с дымоходными системами Dura-Vent и имеет множество доступных фитингов.HeatFab — самая толстая черная труба калибра 22, имеет множество фитингов, хорошо сочетается друг с другом и является хорошим выбором для тех, кто ищет высококачественную и долговечную печную трубу.

Стоит ли скручивать секции однослойной черной трубы?

Да. Свинчивание секций черной печной трубы вместе добавляет дополнительный запас прочности и обычно требуется большинством строительных норм. Двустенная черная печная труба, такая как DVL, может быть скреплена винтами, но не проникает во внутреннюю стену.Для этого мы продаем специальные винты для труб для черных печей.

Обжатый конец моей черной печной трубы поднимается или опускается?

Обжатый конец трубы печки опускается вниз. Многие думают, что гофрированный конец поднимается вверх, чтобы задерживать дым в трубе, но это неверно. Во-первых, дым не поднимается сам по себе, а поднимается в дымоход за счет естественной тяги. Во-вторых, гофрированный конец должен опускаться вниз, чтобы при стекании конденсата или креозота по трубе печи он оставался внутри трубы или дровяной печи / камина.

В: У меня на дровяной печи есть овальное отверстие. Вы продаете переходники от овальных к круглым?

Да, есть. Однако иногда их очень сложно сопоставить. Возможно, вам понадобится найти магазин по продаже листового металла и сделать его на заказ. Поищите в разделе «Трубы для печей», есть ли у нас размер, подходящий для вашей печи.

Я хочу установить свою собственную систему дымохода на гранулах, но не знаю, с чего начать.

См. Наш раздел «Как установить дымоходные системы Pellet Vent Pro» и «Инструкции по установке Pellet Vent Pro».

  • Начните сначала с определения размера дымохода, необходимого для вашей печи на пеллетах, выпускная труба для пеллет доступна в диаметрах 3 дюйма и 4 дюйма. Эта информация находится в инструкции по эксплуатации вашей печи на гранулах. Никогда не садитесь меньше, чем требуется, иначе вы рискуете получить задымление дыма или газов или, другими словами, плохую тягу.

  • Определите планировку или тип установки, которые подходят для вашего дома. Для пеллетных вентиляционных отверстий наиболее популярной является установка через стену с заделкой снаружи по сравнению с прямой установкой, которая является относительно недорогой.

  • После того, как вы определите вышеуказанные требования, вам нужно будет выбрать производителя и марку дымохода (многие производители предлагают несколько марок в пределах одного типа).

В: К какому производителю или бренду мне выбрать?

Доступно несколько брендов, мы рекомендуем Dura-Vent PelletVent Pro для новых установок из-за их репутации, гарантии, предложения продукции, доступности и цены. На нашем веб-сайте представлены производители и бренды «по выбору клиентов» для вентиляционных труб для пеллет.

Q: В чем разница между PelletVent и PelletVent Pro?

Dura-Vent PelletVent дешевле, чем PelletVent Pro, однако мы рекомендуем Dura-Vent PelletVent Pro. PelletVent Pro доступен в гальваническом или черном цвете (гальванический только в PelletVent), имеет более широкий выбор доступных компонентов и имеет зазор 1 дюйм до горючих материалов по сравнению с зазором 3 дюйма у PelletVent и многих других марок вентиляционных труб для пеллет. PelletVent Pro предпочитают профессиональные установщики, и это наша самая продаваемая вентиляционная труба для гранул.Дополнительную информацию можно найти в разделе «Вентиляционные трубы для пеллет».

Q: Могу ли я заменить 4-дюймовую печь на гранулах на 3-дюймовую вентиляционную трубу на гранулах?

Нет. Если у вас уже установлена ​​3-дюймовая вентиляционная труба для пеллет, и теперь у вас есть 4-дюймовая вентиляционная печь, вам необходимо заменить 3-дюймовую трубу на 4-дюймовую вентиляционную трубу, иначе печь на пеллетах, скорее всего, не будет тянуть. должным образом. Вы всегда можете увеличить 3-дюймовую печь на гранулах для использования с 4-дюймовой системой, но ни в коем случае не уменьшайте ее размер. Оптимальная производительность обычно достигается, когда диаметр вентиляционного отверстия гранул совпадает с диаметром устройства.Может быть слишком много сквозняков, но, как правило, это не проблема. Слишком слабый сквозняк — гораздо большая проблема, так как печь может не гореть должным образом или в доме могут образовываться газы. Для увеличения вентиляционного отверстия гранул с 3 до 4 дюймов используйте элемент 5SP-3PVP-X4AD или 5SP-3PVP-X4ADB.

Q: Есть ли у моей камина на гранулах приток свежего воздуха?

Да. См. Код изделия 5SP-3PVP-AIK для систем Dura-Vent PelletVent Pro и, как правило, также может быть установлен с другой вентиляционной трубой для гранул.

Что такое комплект для забора наружного воздуха и почему такая возня? — Пеллеты из Мичигана

Позвольте мне начать этот пост с того, что до сих пор в моей карьере в области древесных гранул, если был один единственный компонент работы печи, который выделялся больше всего из-за того, что его неправильно поняли, пропустили (из-за незнания его существования или иным образом), И что очень важно, это приток наружного воздуха. На самом деле есть причина, по которой производители настоятельно рекомендуют их использование. Здесь мы рассмотрим несколько причин, по которым вам необходимо установить такую ​​плиту, и то, как она потенциально может решить некоторые проблемы, которые возникают у вас с плитой.

Так что же такое прием на открытом воздухе?

Давайте начнем эту статью об анатомии печи с того, что такое наружный приёмник. Наружный воздухозаборник — это устройство, которое соединяет воздухозаборник вашей печи на гранулах (или любой другой печи, если на то пошло) с наружным воздухом. Обычно для этого просверливают отверстие в стене. Суть этого устройства в том, что он позволяет вашей печи втягивать холодный воздух извне в камеру сгорания и тем самым превращает вашу печь в замкнутую систему отопления , изолируя ее от остальной части вашего дома.Подробнее об этом позже.

На задней панели печи (обычно) вы найдете небольшое вентиляционное отверстие, обычно диаметром от 1 до 2 дюймов. Вот где ваша печь подает воздух в камеру сгорания через вентилятор. Вентилятор горения — это вентилятор, который продувает воздух через гранулы в котле для сжигания, чтобы способствовать полному и чистому сгоранию. Вентилятор внутреннего сгорания более известен как глупая штука, которую вам, вероятно, надоело настраивать каждый раз, когда в большом магазине заканчиваются гранулы и вы меняете марки — что происходит каждый год, если они вам действительно понравились на этот раз (еще одна отличная причина начать используя наши гранулы, но я отвлекся).Наружный воздухозаборник — это любая комбинация материалов, которая соединяется с этим вентиляционным отверстием на вашей плите, а затем проходит через вашу стену к отверстию снаружи вашего дома. Вы можете найти специальные наборы в Интернете примерно за 50 долларов на момент написания этой статьи, но мы здесь, в MWP, любим экономию и создали свои собственные. Выделенные и специально разработанные дымоходы, которые вы найдете в Интернете или в местном магазине по производству дымоходов, созданы с учетом внешнего вида и производительности. Если подумать об увеличении эффективности печи, для большинства пользователей 50 долларов окупятся в первый год, но YMMV.Если вы изобретательны и хотите дешевое решение, вы можете сделать его, как мы, из ПВХ и гибких трубок. Я считаю, что изготовление нашего обошлось нам примерно в 4 доллара, но это может быть немного дороже, если вам нужно купить необходимое сверло, чтобы вырезать идеальное отверстие в стене. В конце концов, все, что вам нужно иметь в виду, это то, что эта система просто должна быть герметичной, а не сложной. Независимо от используемых материалов или среды, я настоятельно рекомендую нанести металлическое покрытие на конец трубопровода, который находится снаружи. Мышей хитро, и их не так весело вынимать из небольшого длинного отверстия в стене.

Каковы преимущества этого трубопровода?

Чтобы ответить на этот вопрос, давайте начнем с рассмотрения того, как создается закрытая система отопления с добавлением одного из этих комплектов.

Когда вы подключаете свой приток к наружному воздуху, вы создаете замкнутую систему отопления и изолируете свою печь от остальной части дома. Один конец вашей печи втягивает воздух снаружи, и этот воздух используется для того, чтобы кислород отрывал электроны от органического (также известного как углерод) субстрата.Эта химическая реакция вызывает образование плазмы в результате экзотермической реакции горения. После упомянутого кражи электронов кислородом (кричите моим друзьям-химикам, которые думали, что OILRIG никогда не будет полезен в реальной жизни; на этот раз поставьте один балл вашим учителям), вы создали тепло и CO2, среди прочего, которые теперь заполняют твоя камера сгорания. Затем трубопровод печи создает отверстие, через которое CO2 и дым могут выходить из печи. Этот выход ведет за пределы вашего дома. Ни при каких обстоятельствах какая-либо часть воздуха, используемого в процессе горения печи, не контактирует с воздухом в вашем доме, и поэтому она закрыта от него.

*** На выходе теплообменник в верхней части печи улавливает создаваемое тепло и использует его для нагрева воздуха в доме, прежде чем это тепло выйдет из трубопроводов печи и потеряно на открытом воздухе. Это отличается от традиционной дровяной печи, которая излучает тепло в ваш дом после того, как корпус указанной дровяной печи становится невероятно горячим от огня внутри нее. Эффективность этого теплообменника, как правило, является основной причиной разницы в цене на плиту. Хорошее практическое правило состоит в том, что чем дороже печь, тем эффективнее теплообменник, тем больше тепла вы можете использовать в своем доме на сжигаемые гранулы.Эта часть о теплообменниках вернется позже, так что имейте это в виду. ***

Итак, теперь, что мы знаем, что такое закрытая система отопления и как наружный приток помогает нам ее создать, давайте посмотрим на некоторые преимущества.

1.) Что, мы пытаемся снаружи обогреть ?!

Папа шутит в сторону, глобальное потепление не требует нашей дополнительной помощи, изрыгая нагретый воздух в атмосферу. Когда воздухозаборник не выводится наружу, вы вытягиваете воздух из комнаты, в которой занимает печь, чтобы сжигать гранулы.Вы буквально берете воздух, за который только что заплатили хорошие деньги, и выдуваете его из выхлопной трубы. Не будьте лицемерны и не кричите на своих детей за то, что они пропускают все тепло, когда они недостаточно быстро закрывают входную дверь, их ошибка не работает круглосуточно в течение зимнего отопительного сезона, как ваша печь.

2.) Мужик… это была СУХАЯ зима!

Одна из проблем, с которой втягивается воздух из дома в камеру сгорания, заключается в том, что он создает небольшое отрицательное давление в вашем доме.Как сказал Аристотель, природа не терпит вакуума, поэтому, когда вы забираете воздух из дома и вытягиваете его из выхлопной трубы, вы создаете нечто, что окружающая среда хочет исправить. Поскольку вы не втягиваете воздух откуда-либо еще, он должен проникать в ваш дом снаружи через окна, незакрепленные стены и когда вы открываете дверь каждый день. Суть? Теплый, влажный, дорогостоящий воздух покидает ваш дом, а холодный, сухой наружный воздух входит обратно. Это определение двух шагов вперед и одного шага назад.Шутка ли, к нам звонили клиенты и рассказывали, как тяжела была эта зима, когда у их детей постоянно кровоточили носы. Мы говорим им, чтобы они поставили на плиту набор для приема пищи на открытом воздухе, и проблема решена в мгновение ока. Некоторые из наших клиентов с очень тесными домами и без комплектов для приема пищи даже сообщали о сильном порыве ветра каждый раз, когда они открывали дверь, чтобы уйти утром. Подумайте обо всех фильмах, где космический корабль прорывается и все высасывается в бездну, но на этот раз используйте летающие бумаги вместо людей.Проблема в том же: вы круглосуточно снижаете влажность, всасываете в дом холодный воздух, заставляя печь работать больше, и вы создаете в доме систему низкого давления. Звучит немного, но действительно составляет 6-8 месяцев отопительного сезона.

3.) Стул огня на трех ножках. Топливо, тепло и кислород.

Возможно, вы искали лучшие гранулы, которые можно купить, и только для того, чтобы огорчиться, когда богатая углеродом, сажистая грязь прилипает к вашей камере сгорания или почти полностью несгоревшие гранулы засоряют ваш зольник.Сажа на теплообменнике — это плохо, потому что она является изолятором и с какой-либо эффективностью предотвращает передачу драгоценного тепла из камеры сгорания в вашу комнату. Но это также повествует о неполном сгорании. Несгоревшие гранулы в зольнике часто означают, что скорость подачи слишком высока и заглушает пламя. В обоих случаях у вас неполное сгорание, и решение может быть простым, как воздух. (В случае скорости подачи это действительно применимо только после того, как вы ее полностью отключили. Если проблема не исчезнет, ​​весьма вероятно, что это проблема с воздухом.)

Все мы помним Детенышей / Девочек-скаутов или походы с семьей, когда мы были молоды. Мы получили урок о достоинствах огня, его опасности и необходимости. Отец представил мне это как ножки трехногого стула. Если кто-то уходит или теряет равновесие, стул опрокидывается. Слишком много кислорода — это как задуть свечу. Слишком много топлива приведет к потере огня. Слишком мало тепла — и нет зажигания. Есть и другие нюансы, такие как сухое топливо и время добавления кислорода, но суть всего в том, что печь на пеллетах работает по тем же принципам и просто умнее в этом.Компьютер управляет всеми системами, чтобы обеспечить более эффективное сгорание, и если у вас есть печь, управляемая термостатом, это будет только тогда, когда сгорание необходимо. Поскольку наша печь может управлять температурой в помещении с помощью более интеллектуальных средств управления, мы также можем более разумно относиться к тому, что мы делаем с настройкой нашей печи.

Практически все пеллеты имеют влажность от 5% до 10%, поэтому сухое и стабильное топливо не является большой проблемой (если вы случайно не оставите свои сумки снаружи) и встроенным нагревательным элементом печи или использованием огня гель обеспечивает нужный нагрев для начала вечеринки, но история о кислороде от вашего вентилятора не так уж и плоха.Видите ли, воздух с более низкой температурой имеет меньше энергии, отталкивая молекулы друг от друга. Он более плотный. Таким образом, у вас будет большее количество молекул кислорода на кубический фут воздуха с температурой 20 градусов, чем в воздухе с температурой 100 градусов. Чем холоднее воздух, тем выше концентрация кислорода в нем. Пеллетные печи, с которыми я контактировал, максимизируют свою эффективность горения около 14 градусов по Фаренгейту. В более теплом воздухе содержится меньше кислорода, чтобы оторвать электроны от древесины, которую вы сжигаете, и все, что холоднее 14 градусов, не принесет многого. повышение эффективности.Таким образом, если температура в комнате, которую вы отапливаете, не достигает 14 градусов, вам нужно использовать воздух снаружи, чтобы добиться максимальной эффективности сжигания. А если в вашем доме температура воздуха 14 градусов по Фаренгейту, то вам, безусловно, понадобится сантехник. Теоретически, даже если у вас в доме температура воздуха 14 градусов, он не будет оставаться таким долго, как только ваша печь начнет извергать тепло. Ваше «внутреннее преимущество» само собой уничтожится.

Таким образом, решение проблемы, изложенной в начале этого раздела, может заключаться просто в том, что у вас слишком мало кислорода для того, чтобы мог гореть здоровый огонь.Разница в содержании кислорода в воздухе — это то же самое различие между коротким возбужденным и танцующим пламенем, которое говорит, что ваша плита настроена как двигатель NASCAR, и длинным, ленивым пламенем, которое кричит: «Неэффективность!» прямо в лицо. Это означает, что это также разница между полным сгоранием ваших гранул и кучей очистки камеры сгорания и теплообменника, которая сопровождает все разочарования от того, что вы не «найдете правильную гранулу», которую вы создали для себя. Конечно, мы не можем контролировать температуру воздуха, когда она в сезон плеча и 40 градусов на улице, но этот воздух определенно лучше, чем воздух 70 градусов внутри.

*** Я слышал, как некоторые люди утверждают, что их не волнует содержание кислорода в воздухе, они не хотят, чтобы в их камере сгорания был холодный воздух, потому что им нужно нагреть тепло, чтобы нагреть этот более холодный воздух до темп. Я говорю, что это глупое заявление. Хотя это определенно верно, что химические реакции протекают быстрее в более теплом растворе, здесь это не относится непосредственно к делу. Эта реакция происходит только тогда, когда кислород вступает в контакт с углеродом из древесины с достаточным количеством тепла, чтобы активировать процесс, и более теплый воздух наверняка будет быстрее циркулировать по древесине.Но поскольку вентилятор обдувает древесину воздухом, воздух циркулирует с фиксированной скоростью, и концентрация кислорода имеет гораздо большее значение, чем его температура. Даже если вентилятор не был частью этого разговора, у вас когда-нибудь был костер зимой? Держу пари, он сгорел намного быстрее, чем летом. И не потому, что нужно было нагреть холодное дерево. Дровяной огонь в вашем камине составляет от 1200 до 1500 градусов по Фаренгейту. Вы действительно думаете, что температура огня вашей печи заботится о том, будет ли воздух, который она ест, на 50 градусов холоднее, чем в вашем доме? Как говорят каждый понедельник вечером во время футбольного сезона: «Да ладно, мааан!» ***

4.) Этот старый дом

Некоторые люди утверждают, что их дом слишком свободен и что он в любом случае будет просачиваться холодным воздухом, потому что это трудно изолировать. Я сочувствую вам в этом отношении, но, поскольку я уже затронул этот вопрос выше, я собираюсь кратко ответить на этот вопрос. Холодный воздух уже будет проникать в ваш дом. Не удваивайте усилия, выбрасывая нагретый воздух из вытяжной вентиляции. Из-за этого согреться стало еще дороже, чем было бы!

Плюсы и минусы

В конце концов, в 99% случаев преимущества набора для приема вне помещений значительно перевешивают недостатки.Я еще не встречал ни одного, в котором это не имело бы смысла, но я все еще твердо верю, что я не знаю всего в этом мире, и однажды я обнаружил, что столкнулся с одним таким случаем. Единственный настоящий обман, о котором я могу думать, — это нежелание проделать дыру в стене. Я полностью понимаю это мнение, но вы должны иметь довольно хорошее представление, где ваша плита будет сидеть в ближайшее время, прежде чем вы все равно ее установите. Если нет, то я рекомендую подумать об этом на секунду. Вы сделали большой прогресс в мышлении, уже найдя эту статью, и посмотрите, как далеко вы продвинулись, читая этот фолиант! В любом случае, даже если вы переместите плиту, залатание этой дыры тоже не является невыполнимой и сверхсложной задачей.Я уверен, что вы даже можете довольно легко сдать его в аренду. (У вас есть дети? Здесь для них отличная возможность научиться. По сути, попросите их очистить золу и попросите их сменить масло в вашей машине, пока их руки уже грязные. Заслуженный ужин в любом случае вкуснее.)

То, за что вы торгуете, — это полное использование вашей печи. Помните, мы раньше говорили о теплообменниках? Более полное сгорание означает, что вы можете использовать этот теплообменник в полной мере. Если вы купили дорогую плиту, вам абсолютно необходимо воспользоваться ее возможностями, иначе вы просто потратили часть из потраченных более 3000 долларов.Вы получаете больше БТЕ на фунт гранул, и ваш теплообменник улавливает больше этого тепла для отправки в ваш дом. Это означает, что вы будете гореть сильнее с меньшим количеством гранул и при этом будете получать столько же тепла, сколько вам нужно. Это экономит ваши деньги год за годом. В качестве примера допустим, что вы увеличили сгорание на 5%. Предполагая, что вам нужно разжигать плиту в течение полугода, что в среднем неплохое предположение с холодными ночами и периодической длинной / ранней зимой, это означает, что вы эффективно убрали свои обычные расходы на отопление на 9 дней.Это означает, что до конца срока службы печи вы сократите отопительный сезон более чем на неделю. И это лишь относительно небольшое повышение эффективности. Представьте, что вы перешли от сжигания 60 фунтов каждый день до 40 фунтов. Это 1,825 тонны пеллет в год!

Вот здесь многие скажут: «Но я купил New Englander за 900 долларов в большом городском магазине, так что это означает, что для меня все это не имеет значения». Это правда, что с менее эффективным теплообменником вам легче создать больше тепла, чем ваша плита, но вы все равно должны стремиться к здоровому пламени и общему огню.Вашей компании по производству печей пришлось пойти на некоторые компромиссы, чтобы снизить стоимость печи, и поэтому вам нужно будет использовать как можно больше преимуществ, чтобы максимально эффективно сжечь гранулы, на которые вы потратили так много денег. Я утверждаю, что лучше сжечь пеллеты, чем ваша печь может передать, и получить полное сгорание, чем неэффективно сжечь их, чтобы избежать потери тепла на стадии переноса. В любом случае вы все равно будете выбрасывать энергию, будь то горячий воздух или обугленные гранулы.Разница в том, что один вариант чище.

Неэффективно сгоревшие гранулы приводят к накоплению сажи и образованию более крупного и плотного материала в зольнике. Это, в свою очередь, приводит к тому, что на чистку печи тратится больше времени, чтобы теплообменник не терял еще большую эффективность из-за сажи и золы, покрывающих его. Это замкнутый круг. Тот факт, что вы сделали экономичный выбор в отношении печей на гранулах, не означает, что ваше время не ценится, ребята. Никто не любит чистить свою плиту, а тем более чистить теплообменные трубки.Сэкономьте время и силы, разведите здоровый огонь в печи и проведите эти часы, сидя у хорошего огня с книгой или за игрой.

Заключение

Из всего этого разговора вы можете вынести несколько основных пунктов. Они следующие:

— Комплект для наружной подачи — это часто игнорируемый элемент вашей печи, который имеет решающее значение для полноценной работы и эффективности.
-Многие проблемы с горением пеллет связаны с третьей ножкой камина, подачей воздуха.
-Ваш дом БУДЕТ более комфортным, если вы добавите наружный комплект для подачи воздуха.
-Неполное сгорание / дополнительное обслуживание — потенциальная цена, которую нужно заплатить за неиспользование.
— Я не сертифицированный HVAC и не специалист по установке твердого топлива. Эта статья носит чисто образовательный характер и предназначена для того, чтобы помочь вам принять правильное решение при настройке системы отопления вашего дома. Обязательно следуйте всем рекомендациям производителя и привлекайте лицензированного профессионала для выполнения всех необходимых работ. Ваш страховой агент обязательно согласится со мной в этом вопросе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
