Воздушный теплый пол: свойства и особенности системы

Как таковые, воздушные теплые полы не могут конкурировать с другими разновидностями полов с подогревом в силу своей дороговизны и прочих аспектов, поэтому они не так распространены и популярны на отечественных широтах. Однако, компания Legalett успешно выпускает системы воздушного отопления полов, которые эффективно применяются во многих домах по всему миру.

В чем же состоит выгодная сторона воздушных полов?

Преимущества воздушных теплых полов многочисленны:

  • безопасное отопление полов, совершаемое естественным путем;
  • поддержание комфортабельной и здоровой атмосферы в доме;
  • возможность удобного управления температурными режимами в отдельно взятых помещениях;
  • несколько типов источников энергии;
  • равномерное прогревание;
  • полностью исключается возможность формирования сквозняков;
  • экономно расходуется электроэнергия;
  • высокий уровень надежности и простота пользования;
  • сводятся на нет риски возникновения повреждений, вызванных плесенью или влагой;
  • целый ряд выгодных преимуществ в строительстве;
  • воздух не выходит за пределы системы;
  • долговечность;
  • могут быть использованы в различных типах помещений.

Принципы работы воздушной отопительной системы

Как же работает воздушный теплый пол, устанавливаемый в домах? Система труб, отходящая от нагревательного агрегата, отливается в специальные бетонные плиты. Именно по этим трубам циркулирует подогретый воздух, пропускаемый через нагревательное устройство и разгоняемый вентилятором по всей системе, размещенной в фундаменте дома.

Нагревательный агрегат с трубами

Существует несколько разновидностей тепловых агрегатов, которые осуществляют и регулируют подачу теплого воздуха. Более приемлемым считается электрический агрегат. Он состоит из нагревательных элементов и вентилятора, прост в обращении, поглощает только тот объем энергии, который необходим для подогрева воздуха и своих элементов.

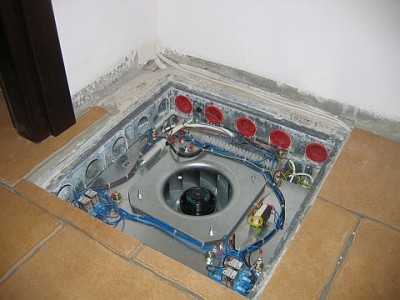

Электрический нагревательный агрегат

Обратите внимание! Вся подвижная механика системы находится именно здесь. Регулировка осуществляется за счет настенного программируемого термостата. А сами нагревательные агрегаты при необходимости можно открыть для технического обслуживания.

Учитывая тот факт, что теплый воздух гораздо легче холодного, вполне естественно, что при поступлении в холодное помещение он станет быстро подниматься. Даже если в доме работает плинтусный обогреватель или обыкновенный радиатор, выделяющий тепло в больших объемах, оно быстро переместится к потолку, из-за чего полы не смогут прогреться и на их уровне останется холодный воздух. Вот почему очень важно заставить тепло оставаться на уровне пола, что, собственно говоря, и обеспечивает воздушный теплый пол, равномерно распределяя и удерживая тепло по всей поверхности пола в помещении.

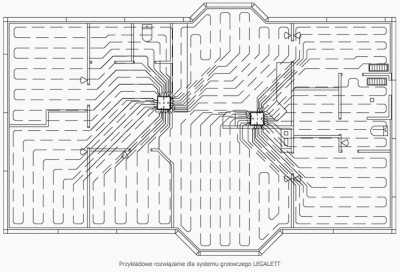

Пример укладки системы воздушных труб (схема)

Благодаря замкнутости системы атмосфера в помещениях не пересушивается, поэтому качество состояния воздуха остается на высоте. Более того, воздух, находясь в закрытом контуре, не поднимает с поверхности пола бактерии, пылевые частицы и микробы, что немаловажно для людей, страдающих от аллергических реакций.

Вконтакте

Facebook

Twitter

Google+

tepliyepoly.ru

Воздушный теплый пол | Экологический дом

Я уже говорила, что начала читать про воздушный теплый пол. Сейчас хочу поделиться этим необычным вариантом отопления. По сути теплые полы в большей степени представлены водяным теплым полом, и многие его выбирают благодаря его высокой экономичности. Я тоже бы выбрала этот пол, да только Жене довелось устроить с ними аварию и теперь всем ее знакомым этот вид пола не нравится. Да и в другом случае этот вариант теплого пола требует слишком громоздкой системы отопления.

На сайте про теплые полы я нашла сообщение некоего Владимира о воздушном теплом полу. Оказывается, этот вид пола практически не встречается, потому что устроить этот вариант намного сложнее. И потом часто теплый пол не нравится потребителям, потому что напольные покрытие практически не пропускает тепло. Именно поэтому теплый пол под кафель стал таким популярным при устройстве воздушного теплого пола. Кафель очень быстро нагревается и сразу же начинает распространять тепло.

Воздушный теплый пол обычно работает от печки, которая отапливается газом или дровами, а воздух поступает в подпол через специальную систему. Правда, какая это система, оказалось непонятным. Я помню в старинных зданиях устраивались специальные щели, через которые поступал горячий воздух от печки.

Конечно, если сравнить теплый пол на воде с воздушным, то получается, что первый вариант очень проблемный и требует различных мероприятий по эксплуатации теплого пола. В частности нужно менять воду раз в год, чтобы трубы не забивались. А еще нельзя использовать воду из-под крана, потому что в этом случае трубы могут испортиться.

А воздушные теплые полы не требуют стольких проблем. Достаточно просто выбрать вид топлива (оптимальнее газ, потому что он дешевле, а по сравнению с дровами проще в использовании), затем установить особую систему, которая будет подавать горячий воздух в подпол. Но считается, что воздушные теплые полы не перспективны, потому что обогреть теплым воздухом помещение достаточно сложно. Почему сложно? Потому что воздух быстро остывает, а для использования теплого пола нужно постоянно топить печь и должно быть особое напольное покрытие. Например, теплый пол под паркет нельзя упрятать, потому что паркет просто не пропустит тепло наверх в помещение. Можно использовать теплый пол под линолеум, но тоже вероятность нагревания помещения будет мала. Какое же напольное покрытие будет лучше всего? Скорее всего нужно будет выбрать теплый пол под кафель и тогда можно будет сделать пол наиболее прогретым, да и помещение будет отлично прогрето. В любом случае получается, что воздушный теплый пол устанавливать нужно только в том случае, если другие виды отопления не доступны.

Что касается советов по теплому полу, то я не нашла ни одного по воздушному. Это немного странно, потому что должны быть какие-то сведения о них, но как оказалось, их нет. Это объясняется тем, что такие полы не востребованы из-за низкой теплопроводности.

Я точно решила, что такие полы нам не подойдут, поскольку будут затраты на газ, но в большей степени не продуктивные.

Когда я рассказала мужу об этом, то он тоже согласился со мной и мы решили остановиться на теплых полах проверенного качества.

Также мы решили не откладывать выбор производителя теплого пола и согласиться с услугами одного из них. Но мы понимали, что нужно еще подобрать и напольное покрытие, потому что паркет придется, к сожалению, менять.

Итак, решено, завтра после обеда я поеду на фирму, которая расположена недалеко от нашего дома, и попробую разузнать побольше о теплых полах, а с малышом посидит моя мама.

ecostroika.ru

Как работает тёплый воздушный пол, основанный на системе Ондоль

Всем известны теплые водяные полы. Они эффективнее радиаторного отопления почти в два раза и обеспечивают более комфортные жилищные условия. Правда, их стоимость выше радиаторов, но эти расходы впоследствии компенсируются уменьшенным использованием газа или электроэнергии.

Но не все знают, что теплые водяные полы являются аналогами корейских полов ондоль, которые нагревались печным дымом. В последние годы наблюдаются попытки вернуться к нагреванию полов теплым воздухом [Legalett]. Разработчики утверждают, что теплые воздушные полы дешевле водяных, не говоря уже о надежности. Основными конструктивными элементами теплого воздушного пола являются плоские или круглые воздуховоды [Atrea] и вентиляторы. Теплый воздух может нагреваться от солнца или электроэнергии. Итак, теплый пол, изолированный снизу, накапливает немалое количество тепла в напольной плите. Естественно плита должна быть изготовлена из качественного бетона. Для этого лучше купить фибру полипропиленовую и армировать ею бетон на этапе изготовления.

Отметим, что такой пол является инерционным, так тепло излучается вверх довольно медленно. Поэтому в зависимости от термомасы пола, этого тепла может хватить на несколько дней. Еще одним преимуществом теплых полов по сравнению с радиаторами является отутствие жидкости и ее замерзания, невысокая температура внутренних поверхностей стен и отсутствие «тепловой пробки» под потолком, что существенно уменьшает теплопотери помещений.

Зимой на эффективную работу теплых воздушных полов можно рассчитывать ночью, когда воздух нагревается электроэнергией, которая дешевле в 3,5 раза по сравнению с дневной. При использовании дневного солнца как альтернативного источника энергии целесообразно обогревать пол в осенне-весенний период, когда количество солнечных часов значительно, а угол наклона коллектора к горизонту составляет от 45 до 60 °. Тем не менее, использование коллектора в зимний день тоже является желательным, так как позволяет уменьшить потребление газа или электроэнергии на 20-30%.

Нагретый Солнцем воздух подается через металлические каналы в полу вентилятором, огревает кирпич, бетон, песок и т.д., охлаждается и снова попадает на коллектор. Впоследствии нагретая масса теплого пола начинает отдавать тепло в помещение.

Использование крыши

И наконец, возможно использование поверхности крыши для накопления солнечного тепла. Если металлическое покрытие крыши покрасить в черный цвет, то оно «привлечет» солнечные лучи. Суть явления заключается в том, что черная поверхность поглощает все лучи спектра излучения. Если накопленное покрытием крыши тепло передать изолированном сверху перекрытию чердака, то оно начнет излучать инфракрасные лучи вниз - к жилому помещению. Конечно, из эстетических соображений можно обойтись темно-зеленым или темно-красным цветом крыши. Под кровлей крыши следует проложить плоские воздуховоды, которые выходят на плиту перекрытия чердака. Воздуховоды следует теплоизолировать сверху. Тогда длинные инфракрасные лучи будут излучать тепло через потолок внутрь жилого помещения. Несмотря на большую площадь южной, восточной и западной частей крыши, солнечного тепла, накопленного в плите перекрытия, может хватить надолго.

Ключевые слова: фибра полипропиленовая купить, Как работает тёплый воздушный пол, основанный на системе Ондоль, бетон, воздух, тепло в доме, вентилятор, теплообмен, крыша, экономия, расход электричества

md-eksperiment.org

"Теплый пол" вчера и сегодня...3 вида теплого пола. Пол с воздушным обогревом, с электрическим обогревом и с обогревом посредством водяного теплоносителя., Теплые полы

 Предыдущая беседа заканчивалась рассказом об устройстве "теплых полов" в русских храмах.

В продолжение этой темы хочется назвать еще одно имя, которое связано с темой нашего разговора. Согласно источнику, опубликованному на сайте alant.orthodoxy.ru, созданном по благословениюАрхиепископа Костромского и Галичского АЛЕКСАНДРА, в Костромской области жил дворянин Г.В. Мягков. Он "до конца своих дней заботился о церкви Василия Блаженного, стоящей совсем недалеко от его усадьбы. В 1875 году на его пожертвования под полом храма была устроена "механическая" печь и с этого времени бывший холодный храм, в котором богослужения совершались только в теплое время, стал действовать круглый год".

Каналы для системы отопления пола устраивались из гранита. Вплоть до ХХ века теплоносителем такой системы был горячий (теплый) воздух. В ХХ века, как мы помним из предыдущих бесед, стали широко использоваться насосы. Это послужило поводом для модернизации системы отопления пола, и в качестве теплоносителя стали использовать воду.

Так продолжалось до 40-х годов прошлого века, пока датчане не предложили новую систему обогрева полов с использованием нагревательного кабеля. Изобретение пришлось по душе не только жителям северных стран, но и всем европейцам. В свою очередь, то, что понравилось европейцам, не могло не понравиться остальным жителям Земли. Так нагревательный кабель для обогрева пола начал свое победоносное шествие по планете.

В настоящее время существует три  вида "теплого пола" - с воздушным обогревом, с электрическим обогревом и с обогревом посредством водяного теплоносителя. Что касается

обогрева пола с помощью воздуха, то данный вид не столь популярен в наши дни, но тоже имеет право на существование. Энциклопедия "Кругосвет" сообщает, что "в местностях, где климат мягок и поэтому потери тепла из помещения невелики, часто используются дешевые отопительные системы с газовым воздухоподогревателем, расположенным в подвальном помещении. При этом прохладный комнатный воздух, опускаясь к воздухоподогревателю, проходит мимо его внешних нагреваемых поверхностей и возвращается в комнату через встроенные в пол решетки. Обогреватели этого типа полностью автономны, имеют небольшую стоимость и могут быть легко установлены. Однако они не свободны от недостатков, к числу которых относятся опасность чрезмерного нагрева поверхности полов и трудность обеспечения равномерного обогрева всего жилого пространства. Обычно газовые агрегаты располагаются под центральным холлом или гостиной у дверей, ведущих в другие комнаты". Сторонниками обогрева полов с помощью воздуха всегда являлись и являются до сих пор корейцы. Под полом жилых комнат прокладывают трубы, по которым циркулирует теплый воздух от очага на кухне. В южных районах широко используют переносные жаровни; на о. Чеджудо обычен открытый очаг". Данному виду отопления мы не станем уделять много внимания, так как в нашей стране оно не столь популярно. А вот о водяном и электрическом отоплении полов поговорим подробнее.

Прежде всего, сравним два эти вида отопления. Нам не хотелось бы сейчас вдаваться в тонкости технологического процесса обогрева, так как об этом будем говорить чуть позже. Что же касается принципа обогрева пола посредством электричества, то здесь следует отметить главное: в данном виде отопления используются кабели, нагревательная жила в которых отдает тепло при прохождении через нее электричества. В случае с водяным обогревом полов используются трубы с нагретым от источника тепла теплоносителем.

Каждый из этих видов отопления имеет достоинства и недостатки. Рассмотрим плюсы и минусы электрического "теплого пола". Одним из основных достоинств является его равномерный прогрев, охватывающий всю площадь пола. Немаловажно и то, что при данном виде отопления нет надобности в установке отопительных приборов. Правда, на этот счет существуют два мнения, естественно, противоположных (об этом мы еще поговорим). Далее, выставить нужную температуру обогрева сможет любой человек. Данная процедура не требует специальных навыков и знаний.

Если говорить о минусах электрического "теплого пола", то здесь следует сказать, что данные устройства излучают электромагнитные волны, что никак не улучшает здоровье находящихся в доме людей и животных. Не секрет, что об электромагнитных излучениях часто сочиняют "страшилки", но не все верят им. В заметке Георгия Мешкова, которая была опубликована на сайте science.compulenta.ru, говорилось, что "агентство по охране здоровья еще в 2005 году провело… исследование, в результате которого его авторы не смогли обнаружить подкрепленных научными данными свидетельств непосредственного влияния электромагнитного излучения на самочувствие человека. Вместе с тем, ученые признали, что фактор самовнушения играет в данном случае значительную роль, и люди впечатлительные могут действительно чувствовать себя плохо поблизости от электроприборов". Но есть и другое мнение, которое мы назвали "страшилкой" (источник - сайт geopatogen.ru): "Исследования показали, что продолжительное влияние электромагнитного излучения, даже относительно слабого уровня, может вызвать раковые заболевания, потерю памяти, болезни Паркинсона и Альцгеймера, импотенцию и даже повысить склонность к самоубийству". Мы не собираемся вступать в дискуссию на тему о вреде электромагнитного излучения, но позволим себе порассуждать: Учитывая количество окружающих нас устройств и  приборов, имеющих электромагнитное излучение, было бы логичным предположить, что подавляющее большинство жителей Земли являются носителями злокачественных опухолей, при этом ничего не помнят, имеют явные признаки болезней Паркинсона и Альцгеймера, не способны к продолжению рода и все время думают, как бы повеситься.

А вот второй минус не вызывает никаких сомнений. Мы говорим о  материальных расходах на электроэнергию.

Нашу следующую встречу мы начнем с рассказа о плюсах и минусах водяного отопления полов.



Алексей  Каверау



В статье использованы фотографии сайтов: foto-konkurs, thg, terraexim, freetime-spb, remont-otdelka-m, sibrum

www.dkd.ru

Выгоняем воздух из водяного теплого пола правильно



Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

Как появляются проблемы



В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

  • Замена кранов, других элементов системы;
  • Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
  • Прокладка трассы трубопровода с большими перепадами по высоте;
  • Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
  • Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
  • Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
  • При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Автоматизированная система регулировки

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

  • Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
  • Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
  • Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
  • После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
  • Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
  • Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.
Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

  • Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
  • В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
  • Далее поплавок поднимается в исходное положение, цикл повторяется снова.
  • В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.
Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

  • Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
  • В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
  • Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
  • Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

Видео

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.



teplota.guru

Теплый пол в теплице своими руками

Устроить теплый пол в теплице своими руками — это наилучший способ обогреть растения в зимнее время года. Эта процедура сродни монтажу напольного отопления в частном доме, да и средства используются такие же. Только в парниковых сооружениях ее выполнение упрощается за счет отсутствия высоких требований к интерьеру. В статье будут подробно рассмотрены различные способы подогрева земли в теплицах, а также приведены схемы для его реализации.

Схемы теплых полов для теплиц

Вначале следует сказать несколько слов о задаче, которую решает обогрев грунта в теплице. В первую очередь, это создание благоприятных условий микроклимата для хорошего роста культур на грядках.


При этом земля не должна перегреваться, дабы не возникло ее пересыхания. В то же время к системе подогрева предъявляются и другие требования: надежность, экономичность и невысокая стоимость монтажа.

Важно. Диапазон допустимых температур грунта лежит в пределах от 14 до 25 °С. Нагретая до такой температуры земля не всегда сможет отдать то количество тепла, что необходимо для отопления всего пространства теплицы. Поэтому рекомендуется не ограничиваться устройством системы теплых полов, а делать их совмещенными с воздушным или радиаторным обогревом.

В тепличных сооружениях частных домашних хозяйств можно организовать подогрев грунта следующими способами:

  • воздушным;
  • водяным;
  • электрическим.

Чтобы помочь домовладельцам осуществить выбор подходящей системы, рассмотрим каждую из них поподробнее.

Воздушный обогрев

Есть простой способ подогрева грунта в теплице воздухом, который можно выполнить своими руками и без больших финансовых вложений. Правда, годится он скорее не для зимних условий, а для использования весной и осенью. Суть заключается в аккумуляции тепловой энергии, поступающей в сооружение в течении дня. Аккумулятором служит слой глины толщиной 200 мм, уложенный под растительным почвенным покровом. Схема воздушного теплого пола изображена на рисунке:


По трубам из асбеста диаметром 100—200 мм движется воздух, побуждаемый маломощным вентилятором, установленном в общем коллекторе. Днем тепло от воздуха через стенки труб передается глиняной подушке, а ночью грядки получают от нее тепло. Для повышения эффективности под глину следует поместить теплоизоляционный материал, например, пенопласт.

Совет. Для устройства воздушного обогрева в теплице вместо асбестоцементных труб можно использовать пластиковые канализационные того же диаметра. Вентилятор подойдет любой малопроизводительный мощностью 25—50 Вт.

Предложенную систему можно усовершенствовать для работы в зимнее время, но для этого придется понести затраты. Внутри сооружения необходимо установить любой подходящий воздушный обогреватель: дровяную печь, газовый либо электрический конвектор. Вырабатываемое им тепло будет поступать и в проложенные трубы, а от них – к грунту и растениям.

Существует и более оригинальный способ подогрева земли в теплице – с помощью дымовых газов от печи на дровах. Последняя устанавливается в глубоком приямке, а дымоходная труба закапывается под грядки, после чего уходит вертикально вверх за пределами строения. Тело печи нагревает воздух в парнике, а газоход – почву. Ниже показана схема подобного комбинированного отопления:


Недостатки такие: приямком отнимается значительная полезная площадь теплицы, топить печку неудобно, а температура трубы чересчур высокая и ее надо вкопать поглубже, ориентировочно на полметра в землю. Зато затраты – минимальные, для прогрева почвы в теплице подойдет простая металлическая буржуйка, сделанная своими руками.

Водяные теплые полы

Водяной подогрев грунта в теплице хоть и требует финансовых затрат, но считается наиболее надежным, эффективным и универсальным. Универсальность заключается в широком выборе энергоносителей, ведь нагревать теплоноситель можно чем угодно или чем более выгодно. Тут важно правильно уложить петли греющих контуров из труб и организовать поддержание требуемой температуры почвы.

Работы начинаются со снятия плодородного слоя и глины до глубины 50 см. Основание утрамбовывается, а затем на него укладывается теплоизоляционный слой, лучше всего из пенопласта толщиной 100 мм. Утеплитель накрывается полиэтиленовой пленкой, после чего сверху насыпается слой песка толщиной 50 мм. По нему раскладывается труба греющего контура с шагом 200—300 мм, которая снова засыпается таким же слоем песка. Строение «пирога» водяного теплого пола для теплицы показано на схеме:


Для контуров можно применять как стальные, так и полимерные трубы, предназначенные для отопления. Чтобы пластмассовые трубы не были повреждены в процессе эксплуатации, их нужно защитить специальной сеткой, после чего сверху насыпается плодородный грунт для выращивания растений. Выведенные наружу патрубки можно присоединить к общему коллектору, проходящему вдоль всей теплицы, как это сделано на фото:


Подающий и обратный коллекторы остается подключить к источнику тепла, причем для корректной работы системы понадобится циркуляционный насос. Тут есть проблема: для подогрева тепличного грунта надо поддерживать температуру теплоносителя в пределах 40 °С, что затруднительно для твердотопливных котлов. Проблема решается 2 способами:

  • необходимо собрать смесительный узел с трехходовым клапаном и вторым насосом, причем часть теплоносителя пустить на радиаторы. Это дорого и доступно не для всех;
  • направить в теплые полы воду из обратной магистрали от радиаторов, тогда получится полноценная отапливаемая теплица с подогревом грунта.

Совет. Удобнее всего использовать в парниковом сооружении газовый котел, он в состоянии нагревать воду до 35—40 °С. А самое комфортное решение – провести к теплице отопительные магистрали от домашнего котла, это избавит вас от многих забот. Главное, чтобы у него хватило мощности.

Весной и осенью в трубы почвенных контуров можно направлять воду, нагретую геотермальными источниками, — солнечными коллекторами. Эти устройства размещаются рядом с теплицей и подключаются к системе с использованием циркуляционного насоса.

Использование электроэнергии для подогрева грунта

Надо сказать, что средства электрического отопления весьма редко применяются для обогревания земли в теплицах. Причина кроется в слишком высоких тарифах на электроэнергию, хотя устройство самой системы обойдется дешевле, нежели водяные теплые полы. Но данный способ могут взять на вооружение те домовладельцы, кто поставил многотарифный счетчик и в ночное время платит вдвое меньше. Тогда грунт можно нагревать с помощью:

  • электрического кабеля;
  • инфракрасной пленки;
  • кабельных матов.

Кабельные теплые полы без проблем укладываются в теплице своими руками по той же схеме, что и водяные контуры. Разница – в подключении к электрической сети и монтаже терморегуляторов. В плане автоматизации электроэнергия – самый удобный источник тепла, не требующий в процессе эксплуатации вмешательства человека. Нужно только настроить терморегулятор и датчик, погруженный в землю, на необходимую температуру.


Электрические нагревательные маты – это тот же кабель, только прикрепленный к специальной сетке, что облегчает его монтаж. Другое дело – полимерная инфракрасная пленка с угольными нагревателями. С одной стороны, ее не стоит слишком углублять в грунт теплицы из-за невысокой температуры нагрева. С другой – пленка может быть повреждена садовым инструментом, так что оптимальная глубина для ее прокладки – 200 мм.

Заключение

Как вы уже поняли, устройство подогрева грунта в теплице зависит от выбора источника тепла и энергоносителя. В частных хозяйствах с небольшим достатком чаще всего встречаются парниковые сооружения с воздушным отоплением от дровяных печек. Водяные системы дороже, а потому и внедряются реже. Электричеством же топит мизерная часть домовладельцев.

cotlix.com

Как лучше выгнать воздух из водяного теплого пола своими руками


    Содержимое:
  1. Причины воздушных пробок в водяных полах
  2. Чем опасно завоздушивание тёплого пола
  3. Советы специалиста по удалению воздуха из водяного пола
  4. Как не допустить попадания воздуха в систему полов

Правильный монтаж теплых полов, еще не гарантия безотказной эксплуатации системы отопления в зимнее время. При первом запуске водяного контура необходимо позаботиться о том, чтобы в трубе не осталось воздушных пробок. Сделать это достаточно проблематично.

Даже профессиональные монтажники не всегда знают, как выгнать воздух из теплого пола, оставляя решение этой задачи на самих хозяев квартиры.

Причины воздушных пробок в водяных полах


Завоздушивание водяного тёплого пола происходит по нескольким причинам:

  • Нарушения рекомендаций относительно эксплуатации – резкое снижение давления в контуре отопления, чрезмерный нагрев теплоносителя приводит к появлению пробок.
  • Технические проблемы – отсутствие герметичности соединений, наличие протечек приводят к образованию пробок в системе. Одной из основных причин завоздушивания остаются нарушения монтажа водяного контура. К ошибкам относится: укладка трубы под уклоном, наличие бугров в месте прохождения трубопровода, неправильный монтаж коллектора, отсутствие кранов для автоматического сброса давления.
  • Нарушения, связанные с первым запуском отопления – согласно инструкции, перед началом эксплуатации водяного контура необходимо прокачать воздух. Так прокачка кропотливый и длительный процесс, некоторые бригады попросту оставляют выполнение обслуживания на самого заказчика.

Перед первым запуском отопления крайне важно осуществить выпуск воздуха из труб теплого пола, еще до нагрева теплоносителя.

Чем опасно завоздушивание тёплого пола


Традиционная система отопления в доме продолжает работать даже в тех случаях, когда циркуляция теплоносителя затруднена по причине появления воздушных масс в радиаторах, теплоноситель проходит через перемычку.

Полы при возникновении прослоек воздуха полностью перестают работать и нагревать помещение. Остановка нагрева связана с особенностью конструкции и небольшой толщины труб, используемых для нагрева помещения.

Хотя спустить воздух можно и после начала эксплуатации, легче всего выполнить эту операцию еще до начала отопительного сезона. После будет необходимо следить, чтобы пробки не появились снова.

Советы специалиста по удалению воздуха из водяного пола


На самом деле, выполнить удаление воздуха из системы теплых водяных полов своими руками, достаточно просто. Для удаления потребуется запастись терпением и последовательно выполнять рекомендации специалистов.
  • На коллекторе перекрываются все водяные контуры кроме одного.
  • На малых оборотах включается циркуляционный насос. Создается давление, превышающее обычное на 15-20%. Дается время, чтобы воздушные массы полностью вышли из системы. Операцию последовательно проводят для каждого контура, подключенного к коллектору.
  • Процесс периодически повторяют в течение 2-3 дней до полного устранения воздушных прослоек.
  • Только после того как были удалены воздушные прослойки в трубах отопления, включают нагрев теплоносителя.


В последнее время появились специальные сепараторы. Функция сепаратора заключается в автоматическом удалении воздушных масс из системы. Отвод воздуха сепаратором осуществляется автоматически, что увеличивает комфорт от эксплуатации теплых полов.


Как не допустить попадания воздуха в систему полов


Несмотря на выполнение всех рекомендаций, относительно грамотного монтажа и укладки трубы теплого пола, существует вероятность дальнейшего завоздушивания системы в процессе эксплуатации.

Как предотвратить образование воздушных пробок?

  • Циркуляционный насос устанавливается исключительно на подачу теплоносителя. Решение позволяет исключить попадание воздушных масс, по вине циркуляционного оборудования.
  • Чтобы стравить воздух, прежде чем появились пробки, на обратке перед коллектором монтируют сепаратор.
  • Крайне важно избежать резкого понижения давления в трубопроводе или изменения температуры нагрева теплоносителя. Если используется циркуляционный насос, его следует подключить к ИБП. Так циркуляция теплоносителя и давление в системе останется неизменным даже при отключении электроэнергии.
  • Не рекомендуется спускать воду из контура. Со временем мелкие воздушные пробки, полностью удаляются из труб отопления с помощью сепаратора или клапанов, находящихся на коллекторе.
  • Рекомендуется выполнить подключение водяного теплого пола с одновременным выпуском воздуха из системы. При условии грамотного выполнения советов, находящихся в предыдущем подзаголовке, можно самостоятельно удалить пробки перед началом отопительного сезона. После проведения любых ремонтных работ потребует повторить процесс заново.

Главным минусом водяных теплых полов остается их чувствительность к появлению пробок. Во всем остальном конструкцию отопления данного типа отличают: простота эксплуатации, хорошие технические характеристики при низких затратах на нагрев теплоносителя.

avtonomnoeteplo.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
