Водяное отопление частного дома – схемы для дач и коттеджей

Водяное отопление в деревянном частном доме, на даче, схемы разводки

В России в зимний период наступают суровые холода, поэтому иметь качественное водяное отопление в частном доме просто необходимо. Такая система обладает первенством перед остальными, так как за все годы уже успела показать себя с наилучшей стороны. Печное и каминное отопление сегодня уже не так эффективны, — это лишь дань нашей богатой истории.

Водяное отопление частного дома – схемы для дач и коттеджей

Холодной и снежной зимой без отопления не обойтись…

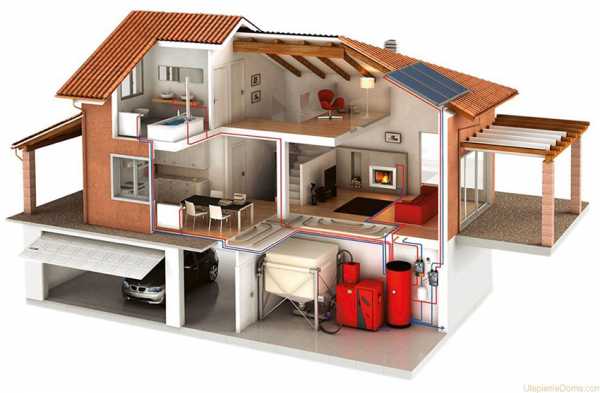

Принцип функционирования водяного отопления

Водяное отопление частного дома тем и завоевало такую популярность, что по сути – это простой механизм. Есть замкнутая цепь, где котел нагревает воду до необходимой температуры, по трубам вода идет в батареи или радиаторы в помещениях и отдает тепло, после чего возвращается обратно в котел.

Водяное отопление частного дома – схемы для дач и коттеджей

Схема водяного отопления

Кроме основных элементов – котла, труб и радиаторов, система также может включать и дополнительные. Расширительный бачок служит для отвода появившихся при нагревании излишков воды. Также благодаря баку в системе отсутствует кислород. Еще один элемент – насос циркуляции. Это устройство служит для поддержания непрерывного круговорота воды в системе, при помощи такого насоса скорость нагревания температуры помещений увеличивается за счет того, что вода двигается быстрее. Также в системе могут быть и манометр, терморегулятор, отводчик воздуха, предохранительные клапаны.

Выбираем оборудование для отопления в частном доме

Самое главное оборудование, которое должным образом обеспечивает водное отопление в частном доме, — это котел.

При приобретении котла обычно принимается величина мощности 1 кВт на 10 кв.м помещения, которое отапливается.

Также учитывается и то, что высота потолков берется не больше 3-х метров. Кроме того, учитывается и объем помещения, уровень утепления самого дома, размеры окон и дополнительные потребители тепла.

Так, при площади, которая отапливается, мощность котла будет равняться:

  • 60 – 200 кв.м. – до 25 кВт;
  • 200 – 300 кв.м. – 25-35 кВт;
  • 300 – 600 кв.м. – 35-60 кВт;
  • 600 – 1200 кв.м. – до 100 кВт.

Чтобы оборудовать водяное отопление на даче или в частном доме, то можно подобрать электрический котел при площади 30-1000 кв.м. мощностью 3-105 кВт. Но электрокотлы имеют недостатки – высокая стоимость электроэнергии, постоянные перебои и перепады электроэнергии, недостаточная ее мощность.

Водяное отопление частного дома – схемы для дач и коттеджей

Электрический котел

Также тщательно нужно выбирать и трубопровод. Используются трубы из разных материалов, каждый из которых обладает своими преимуществами и недостатками. В былые времена самыми распространенными были трубы из стали. Но сегодня они применяются уже реже. Ведь такие трубы более подвержены процессам коррозии.

Именно поэтому в настоящее время чаще применяются трубы из нержавейки или оцинкованные.

Также набирают популярность медные трубы. Они способны вынести высокие температуры, сами по себе – долговечны, поэтому трубы из меди являются самыми надежными. Но и стоят они недешево. Кроме того, в последнее время все чаще можно встретить водяное отопление в деревянном доме с полимерными трубами. Такие трубы делаются из металлопластика или пропилена (с участием алюминия). Трубы из таких материалов прочны, стойки к коррозии, внутри их не откладывается осадок. Но они имеют достаточно высокий коэффициент расширения при нагревании.

Рекомендуем к прочтению:

Водяное отопление частного дома – схемы для дач и коттеджей

Обвязка котла медными трубами

Какие бывают схемы отопления частного дома

Схемы водяного отопления частного дома могут быть одноконтурными и двухконтурными. Одноконтурная система служит только лишь для обогревания помещения. Это более простая и недорогая система, которая подойдет в том случае, если у вас дом площадью до 100 метров квадратных. В такую систему входит одноконтурный котел и атмосферная вытяжка, однотрубная разводка трубами из стали или полимеров, чугунные, стальные или алюминиевые радиаторы.

Водяное отопление частного дома – схемы для дач и коттеджей

Одноконтурная и двухконтурная система водяного отопления

Система одноконтурного отопления может быть усовершенствована двухтрубной разводкой, добавлением насоса циркуляции, терморегулирующих вентилей на радиаторах.

Если вы хотите оборудовать одноконтурную систему для нагревания воды для нужд быта, то пересмотрите монтаж газовой колонки или бойлера. В другом случае вы можете сделать двухконтурную систему, которая предназначена не только для отопления, но и для нагрева воды.

Двухконтурная система водяного отопления частного дома является очень удобным вариантом.

Здесь котел комфортен при потребностях в горячей воде на семью не более 4-х человек. Вода должна быть водопроводная или умягченная, жесткая вода из скважины не подойдет. Можно оборудовать две одноконтурные системы, первая из которых будет «отвечать» за отопление помещений, а вторая – за нагрев воды. Благодаря такой системе в летний период вы будете пользоваться только системой подогревания воды, а на нее тратится всего лишь 25% мощности котла.

Разводка труб

Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.

Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.

Однотрубная система

В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.

Водяное отопление частного дома – схемы для дач и коттеджей

Двухтрубная система отопления

Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.

Рекомендуем к прочтению:

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

Двухтрубная схема для двухэтажного дома – это универсальный и практичный вариант.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

Водяное отопление частного дома – схемы для дач и коттеджей

Коллекторная система отопления двухэтажного дома

Альтернативные способы водяного отопления частного дома

Кроме традиционного отопления при помощи нагревательного котла, существуют и другие виды водяного отопления частного дома. Такие современные системы эффективны в качестве основных отопительных систем дома, или дополнительных.

Очень часто сегодня можно услышать такое словосочетание – система «теплый пол». В принципе, теплый пол – это то же водяное отопление частных домов, которое можно применять еще и как дополнение к основному отоплению. Теплый пол обладает преимуществами – здесь большая территория теплоотдачи. Ведь в данном случае пол помещения – это практически большой радиатор. Да и воздух таким вот образом прогревается правильно – внизу тепло, а сверху – чуть прохладнее.

Водяное отопление частного дома – схемы для дач и коттеджей

Теплый водяной пол

Благодаря системе теплый пол можно снизить рабочий температурный режим теплоносителя (не более 55 градусов по Цельсию). Также можно установить тепловую мощность в необходимых пределах .

Недостатки системы теплый пол – это то, что такую систему сложно монтировать, а при уже законченном ремонте это невозможно, или вам придется поднимать пол, или углублять его.

Еще один вариант альтернативного водяного отопления – плинтусное отопление. По сути дела, плинтусное водяное отопление домов являет собой среднее между радиаторной системой и теплым полом. В данном случае оборудование для отопления ставится по периметру комнаты на уровне плинтуса. Благодаря этому равномерно прогреваются и стены, и пол. Воздух в помещении – также равномерный. С такой системой водяное отопление загородного дома или частного дома позволит вам обустроить интерьер без больших радиаторов, и все это без потерь тепла.

Водяное отопление частного дома – схемы для дач и коттеджей

Плинтусное отопление

Заключение

Таким образом, перед тем, как вы решили оборудовать водяное отопление в своем частном доме, следует выбрать подходящий вариант – традиционное отопление при помощи радиаторов или современные методы. У каждой системы есть преимущества и недостатки, поэтому для проектирования отопления лучше всего пригласить специалистов, которые будут способны учесть все детали.

otoplenie-doma.org

Водяное отопление частного дома своими руками схемы

Самым важным преимуществом малоэтажного строительства по праву является возможность конструирования систем отопления разнообразной сложности и доступности в материальном плане.

Водяное отопление частного дома – схемы для дач и коттеджейНезависимые от центральных индивидуальные системы отопления являются наиболее производительными. Систему можно сконструировать с верхней разводкой труб и с нижней разводкой, так же возможно использование нескольких видов теплоносителя – самым приемлемым и недорогим считается вода.

Виды основных систем отопления

Водяное отопление частного дома – схемы для дач и коттеджейРазличные конфигурации систем отопления отличаются друг от друга только видом перемещения теплоносителя по системе трубопроводов, основное свойство всегда одинаково – вода, нагреваясь, перемещается по трубопроводу и тем самым обогревает помещения на различных этажах.

Существует три главные разновидности отопления частного малоэтажного дома:

  • Системы с естественным побуждением:
  • Системы с механическим побуждением;
  • Системы отопления с использованием и естественного и механического движения воды.

Можно выделить еще три вида систем отопления в частном доме:

  • Системы радиаторные;
  • Системы вида «Теплый пол»;
  • Плинтусное отопление.

Как сделать водяное отопление в частном доме?

Водяное отопление частного дома – схемы для дач и коттеджейОбращаясь к вопросу конструирования систем отопления в малоэтажном доме, одним из важных условий является изучение порядка и организации нужных этапов для поддержания требуемых условий микроклимата в здании.

В малоэтажном строительстве к параметрам внутреннего воздуха необходимо применять особые требования, поскольку система является независимой от центральной системы отопления.

Что должно быть в составе водяной системы отопления?

Водяное отопление частного дома – схемы для дач и коттеджейВодяная система отопления представляет собой непрерывное циркулирование теплоносителя (в нашем случае воды) по обогреваемому контуру. От источника теплоты (котла) вода направляется непосредственно к системе, проходит ее и затем, остывая, возвращается вновь к источнику теплоту. Далее процесс повторяется.

Для обеспечения беспрерывной и самое главное безопасной работы системы необходима установка целого ряда оборудования помимо котельного агрегата и самих труб:

  • Система фильтрации;
  • Один или несколько насосов;
  • Защитные и противопожарные клапаны и прочее.

Варианты монтажа водяных систем отопления

Все системы подразделяются на 2 типа:Водяное отопление частного дома – схемы для дач и коттеджей

  • Однотрубная система отопления:

Конструирование этой системы различается тем, что теплоноситель проходит к радиаторам отопления исключительно в прямой последовательности. Существенным недостатком однотрубной системы является тот факт, что крайние батарее всегда будут значительно холоднее, чем первые потому, что требуется время, чтобы вода «добралась» до них.

Еще одним минусом является невозможность остановить подачу воды к конкретному радиатору, приходится прекращать подачу теплоносителя ко всей системе. Однако это не будет большой проблемой при разработке схем отопления в частном доме. Плюсом ее является возможность провести систему по всей площади дома, особенно полезно в многоквартирных жилых домах.Водяное отопление частного дома – схемы для дач и коттеджей

  • Двухтрубная система отопления:

При данной системе отопления теплоноситель подается к нагревательному прибору из разных труб (вода поступает холодная и горячая). При устройстве данной системы возможно регулировать подачу теплоносителя в радиаторный прибор. Данная система отопления является наиболее приемлемой и при малоэтажном, и при многоэтажном строительстве

В свою очередь подразделяется еще на 3 вида систем отопления:

  • Звездообразная (монтируется так, чтобы трубопровод с холодным снабжением присоединяется с одного края, а с горячим снабжением – с противоположного).
  • Система типа «Шлейф» (температура отопительных приборов изменяется в зависимости от удаленности батареи от источника теплоты).
  • Коллекторная система (трубы с холодной и горячей водой подсоединяются отдельно к каждому коллектору – позволяет регулировать температуру помещения в каждой комнате соответственно).

Водяные системы отопления

Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:

  • Классические чугунные;
  • Стальные;
  • Алюминиевые.

Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.

Система водяная «Теплый пол»

Водяное отопление частного дома – схемы для дач и коттеджейСистема является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.

Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.

В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.

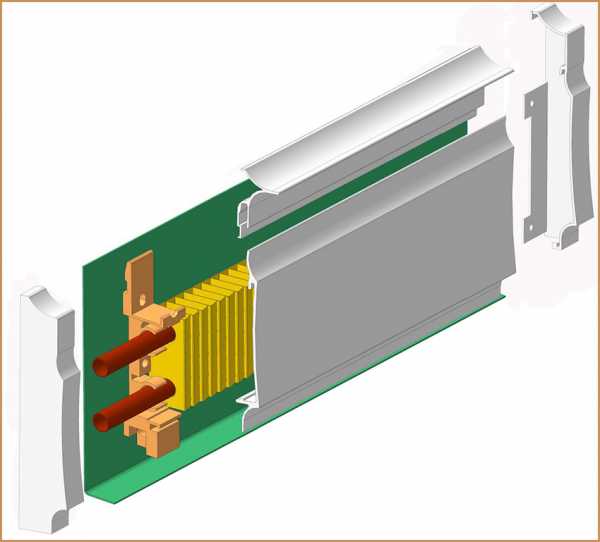

Плинтусные системы отопления

Водяное отопление частного дома – схемы для дач и коттеджейПлинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.

Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.

Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.

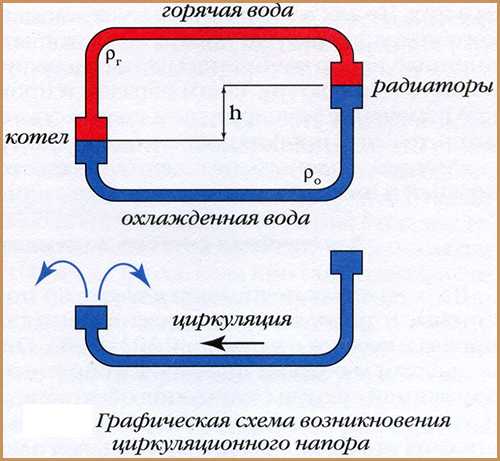

Системы с естественной циркуляцией теплоносителя

Водяное отопление частного дома – схемы для дач и коттеджейСистема отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.

Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.

Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.

Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).

Системы с принудительной циркуляцией теплоносителя

Водяное отопление частного дома – схемы для дач и коттеджейЕще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.

Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.

Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.

Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса.

Что нужно знать для установки водяного отопления в доме?

Водяное отопление частного дома – схемы для дач и коттеджейИз-за своей эффективности и относительной дешевизны отопление в частном доме с теплоносителем вода продолжает оставаться самым востребованным. При выборе соответствующей системы необходимо тщательно разобраться к ее конструкции, сложности и материальных затрат.

При частном доме в один этаж нерентабельным считается установка системы с побудительным движением теплоносителя, поскольку указанная эффективность в 20-30% попросту не отработает себя, а циркуляционный насос будет потреблять немало электроэнергии.

Самодельное водяное отопление

Водяное отопление частного дома – схемы для дач и коттеджейКонструировать системы водяного отопления необходимо при консультации специалиста. Для начала необходимо определить точно площади отапливаемых помещений. Затем важно правильно просчитать теплопотери через все наружные ограждения (наружные стены, окна, пол, чердачное или бесчердачное перекрытие). Это без проблем можно сделать в интернете при использовании онлайн-калькуляторов для расчета потерь теплоты.

Эти расчеты необходимы для корректного определения полной мощности будущей системы отопления здания. С их помощью проводится небольшой гидравлический расчет с учетом наружных и требуемых внутренних температур воздуха и выполняется подбор радиаторов отопления на рассчитанные параметры.

Так же по ним выполняется подбор отопительного котла. Важно перепроверить расчеты несколько раз во избежание неполадок при эксплуатации системы.

Схемы водяного отопления частного дома

Водяное отопление частного дома – схемы для дач и коттеджейСамым простым в малоэтажном строительстве является устройство однотрубной системы отопления, поскольку собрать ее можно своими руками без особых затруднений. Однако поскольку ее недостаток – невозможность отключить часть системы нами предлагается другой вариант.

Для частного дома самым оптимальным будет использование двух независимых друг от друга однотрубных систем водяного отопления, из-за того, что даже при выводе из эксплуатации одной системы, из второй будет возможно получать необходимую горячую воду на обогрев.

Схема водяного отопления двухэтажного дома

Водяное отопление частного дома – схемы для дач и коттеджейПри строительстве двухэтажного коттеджа важно сразу учитывать всю мощность системы отопления и, исходя из этого, грамотно подбирать водогрейный котел – его мощности должно быть достаточно для обогрева двух этажей здания.

При этом нужно учитывать еще и площади всех отапливаемых помещений. Важным является еще и подбор циркуляционного насоса. Параметры подбора должны быть рассчитаны правильно – это потери давления во всей системе и расход теплоносителя.

Заключение

К выбору системы отопления в частом доме следует относиться с особой серьезностью и выбирать нужный вариант исходя из большого количества требований к ним. Важно учитывать не только дешевизну и доступность определенного вида систем, но и энергозатратность, соответствие вашим климатическим условиям и этажность вашего здания.

Водяное отопление частного дома своими руками. Схемы, инструкции, рекомендации

Оценка: 5 2 голосов

Читайте также:


okarkase.ru

Водяное отопление частного дома своими руками

Редкий житель мегаполиса не мечтает о собственном загородном доме, расположенном в тихой местности, неподалеку от живописного леса. Ни шумных соседей, ни душных улиц, ни постоянного гудения потока транспорта – преимуществ такого выбора, действительно, множество. Однако в такой ситуации на плечи хозяев ложатся все коммунальные хлопоты. В частности, придется собственными силами организовать водяное отопление в частном доме, иначе с приходом холодов придется возвращаться в квартиру. Конечно, современный рынок предлагает множество вариантов обогрева жилища, но водяная технология принадлежит к разряду классических, проверена временем, доказала свою надежность и эффективность в самых суровых условиях.

Водяное отопление частного дома – схемы для дач и коттеджей

Преимущества выбора

Водяное отопление загородного дома обладает следующими положительными особенностями:

  • Монтаж возможен на любом этапе строительства коттеджа, не обязательно планировать все еще во время проектирования, допускается установка даже в готовом и обитаемом здании.
  • Вода – оптимальный во всех смыслах теплоноситель. Она характеризуется и высокой степенью теплопроводности, и невысокой ценой, и распространенностью, и высочайшей теплоемкостью.
  • Универсальность. Для этой схемы подойдет и электрическое отопление частного дома, и использование газового топлива, и дров, и мазута.
  • Конструктивное разнообразие. Отопительный контур предполагает различные варианты разводки труб, окончательная схема подбирается в соответствии с площадью здания, финансовыми возможностями владельцев, требованиями и прочим.
  • Индивидуальный монтаж на каждую батарею запорных клапанов гарантирует, что температура с высокой точностью может регулироваться в каждом отдельном помещении, при этом климатические условия в соседних комнатах, как и параметры функционирования системы, меняться не будут.

Читайте более подробно про выбор теплоносителя.

Особенности устройства и выбор циркуляционной схемы

Водяное отопление частного дома – схемы для дач и коттеджей

Система отопления частного дома функционирует по достаточно простому принципу. Котел осуществляет нагрев теплоносителя, будь то вода или специальный раствор, который по системе труб достигает радиаторов, расположенных в отапливаемых комнатах. По мере остывания теплоноситель возвращается в котел, цикл повторяется.


Читайте также про схему отопления одноэтажного дома с принудительной циркуляцией.

Циркуляция основывается на одном из следующих методов:

  • Естественный процесс основан на разнице в плотности горячей и холодной воды. В процессе нагрева плотность жидкости падает, удельный вес снижается, а потому она начинает двигаться по трубам вверх. По мере остывания, наоборот, плотность увеличивается, раствор стремится вниз. Основное преимущество данного метода – абсолютная автономность, независимость от электричества, а также конструктивная простота. Главный минус – повышенный расход материалов, контур состоит из большого числа труб внушительного диаметра. Кроме того, при монтаже должен выдерживаться уклон примерно в 2 градуса.
  • Система отопления одноэтажного дома с циркуляционным насосом. Излишки воды, которые неминуемо формируются при нагреве, оказываются внутри специального расширительного бака, как правило, закрытого, что предотвращает явление испарения. Дополнительно обязательно ставятся манометры, контролирующие давление. Преимущества такой схемы заключаются в минимальном необходимом объеме теплоносителя, незначительном диаметре труб и меньшем их расходе. Главный недостаток – зависимость от электроснабжения, с которым в частном секторе нередко имеются проблемы.
  • Комбинация. Насос устанавливается в уже сделанный контур с естественной циркуляцией. Данный вариант работает и без насоса, но с его включением существенно увеличивается мощность и эффективность.

Число контуров и варианты разводки

Схема водяного отопления частного дома, в идеале, должна основываться на создании двух контуров. Такой подход гораздо удобнее. Первый контур работает на отопление, то есть доставляет теплоноситель к батареям, второй же обеспечивает доставку горячей воды к точкам потребления, на кухню, в ванную комнату.

Впрочем, если жильцы ранее позаботились о монтаже бойлера или газовой колонки, данное условие не обязательно.

Если говорить о способах разводки, то предлагаются следующие варианты:

  • Схема с одной трубой, по которой теплоноситель попадает в каждый из радиаторов. Преимущество такого решения в простоте, сведении к минимуму трудовых затрат и сокращении расходов. К сожалению, за простоту придется заплатить отсутствием возможности регулировки температуры каждой батареи в отдельности.
  • Схема с двумя трубами лучше в плане эксплуатации, температура настраивается точно и быстро, все радиаторы нагреваются равномерно.
  • Коллекторная схема подразумевает, что подача и отвод теплоносителя происходят по разным трубам, функционирующим единой системой благодаря коллекторам. Выглядит такой контур эстетично и привлекательно, настраивается температура каждой батареи в отдельности.

Выбираем котел

Водяное отопление частного дома – схемы для дач и коттеджей


Все виды современного водяного отопления в частном доме функционируют благодаря котлу. Именно он является генератором тепловой энергии. На рынке широко представлены модели, работающие на следующем топливе:
  • Газ. Наиболее востребованный вариант. Причина этого – невысокая цена газа при значительном КПД, простоте эксплуатации и минимальном уровне шума. Недостаток, по сути, один – необходимость получения многочисленных разрешений для того, чтобы подключиться к магистральному газопроводу.
  • Электричество. Оптимальный вариант с точки зрения безопасности в доме. Для этого агрегата не нужно выбирать специальное место для установки, он занимает минимум пространства, не выделяет продуктов горения. К сожалению, прибор недешев в эксплуатации, кроме того, в сельской местности часто энергетическая сеть достаточно изношена, наблюдаются перебои в подаче энергии, что также накладывает определенные ограничения на монтаж.
  • Жидкое топливо. Конструкция очень напоминает газовые аналоги, за исключением типа горелки. Нуждаются в обустройстве отдельного помещения котельной, производят достаточно много продуктов горения, из-за чего требуют регулярной чистки.
  • Твердое топливо. Обогрев с их помощью очень дешев, в частном секторе редко возникают проблемы с поиском и приобретением дров. Отрицательная сторона заключается в необходимости регулярно подкладывать горючее в топку, вычищать золу.
  • Комбинированные источники тепла способны использовать сразу несколько видов топлива, в результате чего считаются наиболее надежным выбором.

Мощность котла можно выбрать на основе следующей схемы: для южных районов требуется киловатт на 10 квадратных метров площади, для центральных – полтора киловатта, для северных – два. Впрочем, специалисты рекомендуют добавить к получившемуся значению еще 20-30 процентов, чтобы техника справилась с сильными морозами.

Водяное отопление частного дома – схемы для дач и коттеджей

Выбираем материал труб

Правильно подобранные трубы исключат многие проблемы в процессе эксплуатации, гарантируют высокий уровень надежности системы:

  • Популярные ранее стальные варианты в последнее время используются нечасто. Связано это со сложностями во время монтажа, подверженности коррозии даже при наличии защитного покрытия.
  • Металлопластик легок в установке и прочен, но его слабое место – резьбовые соединения и фитинги, которые могут деформироваться в процессе резких изменений температуры теплоносителя, что спровоцирует потерю герметичности и протечки.
  • Медь. Во всех смыслах отличный вариант, но предполагающий значительные финансовые расходы.
  • Полипропилен – золотая середина. Прочность, гибкость, устойчивость к коррозии и температурным колебаниям – элементы отличаются всеми этими качествами.

Выбираем батареи

Важно также правильно подобрать водный радиатор:

  • Сталь. Главное преимущество – демократичная цена. Минус – подверженность коррозии, из-за чего значительно снижается эксплуатационный ресурс.
  • Алюминий. Устойчивы к коррозии, быстро нагреваются, но уязвимы для перепадов давления. Впрочем, это явление больше характерно для систем в многоквартирных домах, индивидуальный коттедж в этом плане достаточно стабилен.
  • Комбинация металлов. Сочетают в себе лучшие качества стали и алюминия.
  • Чугун. Знакомы всем еще с советских времен. По сути, вечные, но тяжелые, требующие использования мощных кронштейнов во время монтажа.

Инструкция по установке

Водяное отопление частного дома своими руками обустраивается по следующей схеме:

  • Монтируется котел. Место для него стоит подобрать так, чтобы максимально упростить разводку труб и сократить расходы материалов. Если ставится газовый или электрический вариант, нужно помнить об удобстве подключения к магистрали или проводке. Высота монтажа играет роль только для схем с естественной циркуляцией, чем ниже входит обратная труба, тем лучше.
  • Монтаж радиаторов водяного отопления в частном доме. Батареи ставятся под окнами, что способствует лучшему воздухообмену. При монтаже следует строго выдерживать горизонталь и минимальные отступы: 10 сантиметров – от подоконника, 6 – от пола. В идеале, стоит сразу установить запорную арматуру для экстренного отключения и стравливания воздуха.
  • Разводка труб, установка вспомогательных приборов. Начинается этот процесс непосредственно от котла отопления на основе заранее разработанной схемы, применением соединительных элементов, в том числе уголков, фитингов, тройников и прочего. Свой дом можно оснастить и разводкой открытого типа (трубы всегда на виду), и закрытой схемой (детали скрыты в нишах). Вместе с трубами также подключаются батареи, монтируются циркуляционные насосы (если технология предполагает их наличие), расширительный бак, фильтры, блоки безопасности, предохранительные клапаны и прочее.

Таким образом, можно собственными силами создать надежную, долговечную и эффективную систему отопления, которая не подведет в самый суровый мороз!

znatoktepla.ru

Водяное отопление частного дома своими руками: схемы, фото, видео, стоимость

Система отопления в любом помещении играет существенную роль, но в частных домах она становится ключевой. Замкнутая цепь системы, ее правильное функционирование и возможность запуска в любой момент при наличии теплоносителя обеспечивают комфортное пребывание в доме на протяжении всего года.

Выбирая тот или иной тип, очень важной является схема водяного отопления частного дома, согласно которой осуществляется ее последующий монтаж.

Водяное отопление частного дома – схемы для дач и коттеджей

Фото 1 Схема водяного отопления дома

По принципу организации работы система отопления подразделяется на 2 основных типа циркуляции:

  • принудительная;
  • естественная.

Принудительная система отопления

Водяное отопление частного дома – схемы для дач и коттеджей

Фото 2 Схема принудительной системы отолпения

Принудительная подача подразумевает наличие насоса, который накачивает теплоноситель в систему и обеспечивает ее циркулирующее движение.

Насосное оборудование всегда устанавливается на точке возврата охлажденной воды в котел.

Видео 1 Установка радиатора в систему отопления: пошаговое руководство

Теплоноситель в системе отопления – жидкое или газообразное вещество, передающее тепловую энергию. В отечественных системах отопления в качестве такого вещества используется вода с добавлением смазочным материалов. Основное требование, предъявляемое к теплоносителям любого типа – недопустимость коррозийного воздействия на всю систему.

Естественная система отопления

Водяное отопление частного дома – схемы для дач и коттеджей

Фото 3 Схема естественной системы отопления

При естественной циркуляции теплоносителя в системе отопления действуют законы физики, когда теплая вода движется вверх, а остывшая, наоборот, опускается вниз.

Существуют определенные правила монтажа и эксплуатации системы отопления с естественной циркуляцией жидкости, а именно:

  • расширительный бак всегда устанавливается над радиатором;
  • нижняя точка обратного движения должна быть установлена под прибором отопления;
  • между крайними точками трубопровода должен быть перепад не менее 5 градусов;
  • диаметр труб подачи и обратного движения никогда не совпадает, при этом большее сечение должно быть у подающего трубопровода;
  • весь трубопровод монтируется с небольшим перепадом высоты, когда вода естественным потоком движется к батареям от бака и обратно к котлу.

Схема водяного отопления частного дома с естественной циркуляцией воды подразумевает абсолютную автономию от любых энергоносителей.

Схемы отопления

Особенность системы отопления заключается не только в способе подачи и движения теплоносителя в трубопроводе, но и в организации последнего по периметру помещения.

Так, выделяют одно- и двухтрубные системы, где однотрубная заключается в последовательном (друг за другом) подключении радиаторов, а двухтрубная – в независимом.

В первом случае вода беспрепятственно движется по трубам и радиаторам, постепенно охлаждаясь и отдавая свое тепло. По сути, это большое кольцо, где постоянно циркулирует вода.

Во втором – все радиаторы независимы друг от друга и движение теплоносителя осуществляется практически одновременно. Такой способ обеспечивает равномерный прогрев помещения по всей площади, где теплоотдача каждого прибора практически одинакова.

Особенности однотрубной системы

Водяное отопление частного дома – схемы для дач и коттеджей

Фото 4 Схема однотрубной системы отопления

Такая организация отопления не случайно считается самым простым и потому популярным вариантом. В числе прочих особенностей стоит отметить следующее:

  • минимальный бюджет за счет экономии материалов;
  • упрощенный монтаж;
  • возможность проведения любых ремонтных работ самостоятельно;
  • трубопровод монтируется в любом удобном месте – традиционно под окнами или качестве элемента системы «теплый пол»;
  • можно устанавливать в одно- и двухуровневых помещениях.

Соблюдайте правильную последовательность подключения радиаторов для оптимальной работы системы отопления.

Почему выгодно устанавливать двухтрубную систему

Водяное отопление частного дома – схемы для дач и коттеджей

Фото 5 Схема двухтрубной системы отопления

Несмотря на существенную разницу в цене, именно двухуровневая схема отопления частного дома является абсолютным лидером по установке. С одной стороны, эта система абсолютно универсальна и может использоваться в помещениях любой площади, этажности и условиях эксплуатации. С другой – у всех радиаторов практически одинаковая температура, что позволяет быстрее и равномернее разогревать помещение.

На каждый конвектор/радиатор необходимо устанавливать регулировочный дроссель, позволяющий выравнивать температуру по всем точкам подключения.

Как проводить монтаж

Первый этапом вы составляете схему отопления частного дома, где предусматриваете количество и тип элементов и способ разводки.

Видео 2 Монтаж системы отопления дома своими руками

Количество радиаторов определяется по площади помещения. Так, на каждые 3 кв.м. приходится одна секция стального или чугунного радиатора. В случае, когда в доме нарушена теплоизоляция или отсутствуют пластиковые окна, на каждые 3-5 кв.м. можно добавить еще по одной секции. Если же в доме теплоизоляция стен и крыш проведена качественно, ни через окна, ни через дверь тепло не выходит, количество секций можно уменьшать, но не более 1 секции на каждые 10 кв.м.

Рассчитывая количество секций радиаторов, делайте погрешность на работу сети и добавляйте к расчетной единице еще 25%.

Порядок работ по монтажу

  1. Подготовка ниш и отверстий под трубопровод, радиаторы и котел.
  2. Прокладка подающих и обратных магистральных линий. При необходимости обогрева подсобны помещений используйте коллекторные распределители.
  3. Установка радиаторов. Рекомендуется на стене за радиатором крепить фольгированный материал, улучшающий теплоотдачу.
  4. Монтаж всех крепежных и распределительных элементов, после чего трубы посредством фитингов соединяются между собой.
  5. Финальное соединение с котлом (если выбрана естественная циркуляция) или с насосом и котлом (при принудительной).
  6. Запуск теплоносителя выбранным способом – естественным или подкачка насосом.
  7. Заполните систему теплоносителем и оставьте на 1 час. По истечении этого времени проверьте все радиаторы и узлы соединения на предмет любых, даже самых минимальных, протечек.
  8. Включите котел минимально на 70 градусов и дайте системе прогреться.
  9. Снова проверьте гидроизоляцию и возможные протечки.

Если по окончании указанного комплекса работы система надлежащим образом работает – трубы нагреваются, температура поддерживается, и нигде нет протечек, работа по монтажу системы отопления успешно завершена!

Видео 3 Циркуляция теплоносителя в системе отопления

www.portaltepla.ru

Водяное отопление в частном загородном доме своими руками

Суровая русская зима заставляет каждого задуматься об утеплении своего жилища. И если счастливые владельцы квартир с централизованным отоплением могут переложить свои заботы на могучие плечи коммунальных компаний, жильцам так называемых частных домов приходится решать проблемы самостоятельно. Вариантов отопления можно подобрать множество. Однако среди разнообразных систем обогрева жилища чаще всего выбирают водяное отопление, как наиболее практичный и традиционный вариант.

Как устроена водяная система отопления?

Принцип функционирования водяного отопления достаточно прост. Конструкция представляет собой замкнутую систему, состоящую из нагревательного котла, трубопровода и радиаторов.

Котел разогревает теплоноситель, это может быть вода или раствор на основе одного из гликолей, который по трубам поступает в радиаторы, расположенные в отапливаемом помещении. Батареи нагреваются и отдают тепло в воздух, за счет чего нагревается уже само помещение. Остывший теплоноситель по трубам возвращается к котлу, где нагревается вновь и цикл повторяется.

Водяное отопление частного дома – схемы для дач и коттеджей

Водяное отопление — замкнутая система, в которой циркулирует теплоноситель: 1 — расширительный бак; 2—автоматический блок управления; 3—вихревой генератор; 4 — циркуляционный насос; 5—бак-термос

Циркуляция теплоносителя, на которой основаны все  системы водяного отопления, может осуществляться двумя способами — естественным и принудительным.

Вариант #1 — естественная или гравитационная

Процесс осуществляется за счет разных плотностей холодной и горячей воды. Нагретая жидкость становится менее плотной и, соответственно, весит меньше, поэтому стремится вверх, продвигаясь по трубам. Остывая, она уплотняется, после чего возвращается в котел.

Водяное отопление частного дома – схемы для дач и коттеджей

Система с естественной циркуляцией работает за счет действия естественных сил гравитации

Главным достоинством естественной системы считается автономность, поскольку она не зависит от электричества, и предельная простота конструкции. К недостаткам относят необходимость использования большого количества труб, причем их диаметр должен быть достаточно велик, чтобы обеспечивать естественную циркуляцию. А так же отсутствие возможности использовать современные модели батарей с небольшим сечением и необходимость строгого соблюдения уклона не менее 2°.

Вариант #2 — принудительная система

Движение теплоносителя по трубам происходит за счет работы циркуляционного насоса. Образующиеся при нагреве излишки жидкости отводятся в специальный расширительный бачок, чаще всего закрытый, что предотвращает испарение воды из системы. В случае если в качестве теплоносителя выбирается раствор гликолей, расширительный бачок в обязательном порядке должен быть закрыт. Кроме этого в системе присутствует манометр, осуществляющий контроль за давлением.

Водяное отопление частного дома – схемы для дач и коттеджей

Принудительная система подразумевает дополнительные расходы на расширительный бачок, манометр, насос, терморегуляторы и т.д.

Достоинства конструкции неоспоримы: малый объем теплоносителя, в качестве которого можно использовать не только воду, меньший расход труб, диаметр которых меньше, чем в предыдущем случае. Возможность регулирования температуры нагрева радиаторов, батареи могут быть любого типа с любым диаметром трубы. Основной недостаток – зависимость от подачи электричества, с помощью которого работает насос.

Более подробное сравнение этих двух вариантов можно посмотреть в этом видео:

Устройства, необходимые для работы системы

Домашняя водяная система отопления будет бесперебойно функционировать только в случае, если правильно подобраны ее главные составляющие.

Котел для разогрева теплоносителя

Практика показывает, что он может быть любого типа: газовый, электрический, на жидком или твердом топливе. Наиболее экономичны модели, работающие на газе. Однако они требуют подведения газовой магистрали, регулярного контроля и обслуживания специалистами.  Твердое или жидкое топливо предполагает полную независимость отопления от централизованных сетей, но потребует обустройства специального хранилища для запасов топлива.

Водяное отопление частного дома – схемы для дач и коттеджей

Котел чаще всего устанавливают либо в подвале дома, либо в специально оборудованном помещении — котельной

Электрический котел должен подключаться к сети и потребляет достаточно большое количество энергии. Этот вариант вообще мало целесообразен, поскольку проще поставить электрические радиаторы и напрямую преобразовывать в тепло электроэнергию.

Мощность оборудования выбирается исходя из площади отапливаемого помещения. В среднем, чтобы обустроить водяное отопление дома, подбирают котел с мощностью 1 кВт на 10 кв. метров при высоте стен не более 3 м. Так же стоит учесть и степень утепления жилища, размеры окон и наличие возможных  дополнительных потребителей тепла.

Трубы, составляющие отопительный контур

Традиционно они изготавливались из металла. Но стальные конструкции, монтирующиеся с помощью сварки, легко подвергаются коррозии. Поэтому им на смену пришли оцинкованные и нержавеющие трубы, у которых этот недостаток отсутствует. Наиболее надежный вариант из металла – медные трубы, которые выдерживают перепады давления, температур и не подвержены коррозии. Их можно просто  «спрятать» в стены дома. Однако высокая стоимость такого оборудования относит его к числу эксклюзивных вариантов.

Металлопластиковые трубы обладают хорошими эксплуатационными характеристиками. Они прочны, не подвержены коррозии, просты в монтаже, на их внутренних поверхностях не откладываются осадки. Единственный недостаток: высокий коэффициент теплового расширения, что провоцирует повреждение трубы при температурных перепадах.

Разбор классических вариантов разводок

Нужно отметить, что водяное отопление загородного дома может быть обустроено разными способами. Различают одноконтурную и двухконтурную систему. Первая предназначена исключительно для обогрева помещений.

Она состоит из одноконтурного котла с атмосферной вытяжкой, простой однотрубной разводки и нужного количества радиаторов. Для того чтобы обеспечить подачу горячей воды может быть установлено одновременно две таких конструкции. При этом одна будет осуществлять отопление, а вторая – нагревать воду. Что достаточно практично, поскольку в теплое время года можно будет пользоваться только нагревом воды.

Конструкция считается самой недорогой и наиболее простой в монтаже, лучше всего подходит для домов, чья площадь меньше или равна 100 кв. м. Вероятно, поэтому ее достаточно часто используют, чтобы обустроить водяное отопление на даче. Может быть усовершенствована путем добавления циркуляционного насоса, двухтрубной разводки и терморегуляторов на радиаторах.

Двухконтурная конструкция используется для отопления и подачи горячей воды. Особенно удобна в домах, где проживает не более 4 человек. Еще один нюанс: вода должна быть водопроводной или специально умягченной, жесткая прямо из скважины не подойдет.

Исходя из принципа движения теплоносителя, система может быть однотрубной, двухтрубной и коллекторной. Рассмотрим каждую из них поподробнее.

Вариант #1 — однотрубная система

Теплоноситель последовательно переходит от первой батареи к следующей. При этом температура каждого последующего радиатора будет несколько ниже. Самому последнему может уже не хватать тепла для достаточного обогрева помещения.

Водяное отопление частного дома – схемы для дач и коттеджей

Однотрубная система практически не регулируется, поскольку перекрытая батарея закроет доступ жидкости ко всем остальным

При необходимости отремонтировать радиатор придется сливать теплоноситель из системы и только после этого можно производить манипуляции с вышедшим из строя прибором.

Вариант #2 — двухтрубная система

Такая схема более качественно прогревает помещение. Она предполагает наличие двух труб, подходящих к каждой батарее. По одной из них к радиатору поступает нагретая жидкость, а при помощи другой отводится после остывания.

Водяное отопление частного дома – схемы для дач и коттеджей

Отличительная особенность такой системы: трубы с горячим теплоносителем подключаются к радиаторам параллельно, что дает возможность при необходимости отключать батареи

Более подробно об устройстве и принципе работы двухтрубной системы отопления вы можете из нашей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html

Как и в предыдущем варианте в последнем радиаторе температура будет несколько ниже, но потери в этом случае незначительны.

Вариант #3 — коллекторная разводка

Наиболее удобная в использовании система, предполагающая наличие коллектора, от которого отдельно к каждому из радиаторов подходит труба с горячим теплоносителем и еще одна возвращает остывшую жидкость. Дает возможность регулировать температуру в помещении, осуществлять ремонт или замену  любого участка системы без предварительного отключения отопления. Основной недостаток: большой расход труб и необходимость монтажа коллекторного шкафа.

Водяное отопление частного дома – схемы для дач и коттеджей

Коллекторная система позволяет регулировать температуру в помещении и производить ремонт радиаторов без отключения отопления

При желании вполне возможно обустроить домашнее водяное отопление своими руками. Проектирование системы потребует точных расчетов и грамотного подбора оборудования, которое впоследствии будет нужно качественно смонтировать. Если есть сомнение в собственных силах, лучше доверить ответственное дело специалистам, которые профессионально и в короткие сроки произведут все необходимые работы. Их результатом станет теплый и уютный дом.

aqua-rmnt.com

Водяное отопление частного дома своими руками: схемы, которые вам пригодятся

На сегодняшний день, всё больше и больше, получает распространение коттеджное строительство. Это связано с тем, что предложения, существующие на рынке недвижимости, при одинаковой стоимости, предлагают потребителю выбор: частное домовладение или доля в общей собственности многоквартирного комплекса, и многие выбирают первый вариант.

Водяное отопление частного дома – схемы для дач и коттеджей

Водяное отопление традиционно применяют для отопления частных домов.

Конечно, в таком случае, те вопросы, которые раньше решались на обще домовом уровне, теперь становятся заботой новоиспечённого домовладельца. И среди прочих, таких, как прокладка канализации и коммуникаций, утепление стен и уход за кровлей, добавляется задача по обогреву здания. Традиционно для этих целей применяют водяное отопление. Что можно использовать для частного дома и провести своими руками мы рассмотрим подробно, разобрав существующие на сегодня схемы.

Выполнить водяное отопление своими руками не сложно, главное решить, какой из предложенных вариантов подойдёт именно в вашем случае.

Основные варианты подключения

Провести водяное отопление в частном доме можно любым из предложенных способов, главное хорошо понимать для себя, какой результат необходимо получить в результате такой работы.

Естественный ток

Применяя указанный способ, используют законы физики: нагретая вода или другая жидкость, будет подниматься, остывшая – спускаться. Таким образом, получается постоянная циркуляция.

Однако её можно применять только на небольших площадях, а трубы необходимо брать большого диаметра, и она является достаточно независимой. Вы не сможете настроить и запустить её так, как нужно вам. Система работает по своему циклу независимо от внешних факторов. Её можно только полностью остановить.

Подобные системы отлично проявляют себя в случаях, когда нет возможности обеспечить постоянную подачу электричества, так как могут работать самостоятельно.

Как правило, их исполнение является однотрубным.

Системы с нагнетанием теплоносителя

Данные системы отличает возможность применять разные схемы монтажа, о которых поговорим далее, например, наливные полы и реостаты.

Всё, что для этого необходимо: дополнить систему отопления помпой, которая будет перекачивать теплоноситель принудительно. Такой подход является гораздо более практичным и применяется повсеместно.

Это широко известная двухтрубная система. Её применение позволяет получить возможность контролировать температуру на каждом радиаторе, использовать наливные полы и получать стабильные показатели на всех участках цепи.

Не зависимо от того, какой вариант используется: схема водяного отопления частного дома с насосом или без него, есть базовые элементы, без которых сложно её представить.

Составные части обеспечивающие отопление

Главные составляющие, используется ли схема отопления без насоса или с ним, это:

  • Нагреватель. В его роли может выступать печь, камин, котёл на газу или ТЭН. Выбор осуществляется в зависимости от возможностей подвести те или иные коммуникации в дом. Чаще всего применяют газ, он наиболее экологичен и экономичен;
  • Трубы, без которых системы водяного отопления просто невозможно представить. В случаях системы с естественным током трубы берут большего диаметра (порядка сорока миллиметров) и располагают их под углом от трёх до пяти градусов, что позволяет улучшить динамические характеристики системы. Если речь идёт и применение насоса – трубы делают меньшего диаметра и монтируют без наклона;
  • Система реостатов, применяемая в двухтрубной системе отопления, позволит выставить температуру на каждом нагревательном элементе отдельно;
  • Радиаторы, которые являются главным обогревающим элементом такой системы. В прочем, одним из вариантов того как сделать водяное отопление в доме, являются наливные полы, в таком случае радиаторы не используют;
  • Обязательным элементом любой системы является расширительный бак, призванный стабилизировать систему и равномерно распределить давление на всех её участках. Так как вода в процессе нагрева расширяется, а при остывании сокращается – в системе постоянно меняется давление. Расширительный бак призван гасить его колебания и поддерживать давление на безопасном уровне.

В зависимости от конкретной ситуации, водяное отопление дома может включать в себя дополнительные устройства, такие как: гидрострелки, коллекторы, дополнительные бойлеры, регулировочную автоматику и другие элементы.

Водяное отопление частного дома – схемы для дач и коттеджей

В качестве нагревателя часто используют газовый котел — он наиболее экологичен и экономичен.

Плюсы и минусы

Конечно же, самым простым вариантом отопления будет система отопления без насоса, однако она же будет самым уязвимым и неуправляемым вариантом.

Поэтому лучше всего немного потратиться на дополнительное оборудование и построить двухтрубную управляемую систему.

При этом если речь идёт о тёплых наливных полах – вся автоматика управления будет расположена возле главного распределительного узла, и управление системой будет осуществляться из одного места.

Если же речь идёт о радиаторной системе, оптимальным решением будет установка реостатов на каждый радиатор. Это позволит вам самостоятельно регулировать температуру внутри каждого отдельного помещения. Плюсом такой системы, безусловно, будет являться экономия энергии, затрачиваемой на обогрев.

Например, в гостиной температура может быть ниже, чем в спальне, а в кладовой можно установить пониженную температуру, для увеличения срока хранения продуктов.

В этом смысле, двухтрубная система принудительного отопления, является гораздо более манёвренной и удобной. Однако на начальном этапе придётся потратить значительно больше денег, чем на самотёчную систему.

Водяное отопление частного дома – схемы для дач и коттеджей

Двухтрубная система принудительного отопления является гораздо более манёвренной и удобной. Однако на начальном этапе придётся потратить значительно больше денег, чем на самотёчную систему.

Заключительное слово

Главное, что необходимо помнить, независимо от того, на каком варианте вы остановитесь, это то, что самостоятельный монтаж системы отопления в частном доме – не такое уж сложное дело. Всё что вам потребуется: выбрать свой вариант такой системы, немного более подробно изучить выбранный вариант подключения, рассчитать на бумаге всё, что вам необходимо, закупить оборудование и инструмент, и начать работу.

Не нужно бояться испортить материал, возьмите его сразу с запасом. Монтаж проводите в тёплое время года, чтобы ничто не отвлекало вас от неспешной работы. При расчёте стоимости такого проекта вместе с закупкой инструмента получится сумма немного большая, чем можно заплатить наёмным рабочим, но здесь есть безусловная выгода:

  • Вы будете знать, как работает ваша система, из каких элементов она состоит, и что делать, если она выйдет из строя;
  • Для замены и оперативного ремонта каждого отдельного элемента у вас будет весь необходимый инструмент, приобретённый ещё на этапе монтажа системы.

Таким образом, однажды заплатив приличную сумму, всё дальнейшее обслуживание и монтаж вы возьмёте в свои руки, что сэкономит средства. Вы не будете зависеть от мастеров и их рыночных цен на услуги, полностью обслуживая свою сеть самостоятельно.

Как видите, такой подход имеет больше плюсов, чем минусов. Кроме того, стоимость работы наёмной бригады, даже если речь о монтаже системы с нуля – практически сравнима со стоимостью материалов и инструментов, если вы решите делать монтаж сами.

ventkam.ru

Что нужно знать, чтобы сделать водяное отопление частного дома своими руками?

Построить свой дом мечтает каждый мужчина. В доме должно быть удобно и тепло.

От правильного выбора системы отопления, ее составляющих и правильного монтажа зависит не только ваше хорошее настроение и самочувствие. Это еще и немалая экономия.

Чтобы в доме было тепло и уютно недостаточно выстроить хорошо утепленные стены.

Современный строительный рынок насыщен разного рода материалами, применяя которые можно снизить потери тепла до минимума.

Но прежде, чем что-то потерять, нужно это что-то иметь! Тепло не возникает само по себе, его источником в доме является отопительная система.

Было время (и не так давно), когда единственным источником тепла в сельских домах была печь. Сделать водяное отопление в деревянном доме было дорого и престижно.

Монтировалась такая система из стальных труб, с применением сварки и нарезанием резьбы, и требовалось определенное мастерство, чтобы отопление нормально работало. О том, чтобы сделать водяное отопление дома своими руками, редко кто задумывался.

Иначе обстоит дело сейчас: огромное количество материалов, максимально облегчающих сборку, позволяют собрать систему отопления практически голыми руками.

Но предварительно нужно изучить принципы действия водяной системы отопления дома. Даже если вы сами не решитесь на самостоятельную сборку, вы сможете контролировать работу мастера и вмешаться в случае необходимости.

 Современные материалы позволяют даже неопытному человеку самостоятельно сделать отопление в доме.

Первое, что нужно сделать – определиться с выбором источника тепла.

Архаичную печь и экзотический камин нельзя рассматривать, как достаточный источник тепла в современном многокомнатном доме. Максимум, что они могут – это создать уголок психологической релаксации. Приятно посидеть у открытого огня, ни о чем не думая.

Но нам нужно, чтобы комфортно было во всех комнатах. Без эффективно работающей системы отопления в частном доме обойтись невозможно.

Варианты водяного отопления

Водяное отопление частного дома – схемы для дач и коттеджейСамым распространенным вариантом остается схема водяного отопления частного дома.

Несмотря на внешние различия и разные схемы соединения, принцип действия один у всех: вода (самый распространенный теплоноситель) нагревается в котле, затем по трубам подается ко всем отопительным приборам.

Остывая в радиаторе, вода отдает тепло окружающему его воздуху и возвращается по обратной линии в котел. Начинается следующий цикл.

Выбор теплоносителя не случаен: вода легко накапливает тепло и легко с ним расстается.

Не требуется делать запасы, чтобы пополнить систему. Текучесть воды позволяет смонтировать систему без циркуляционного насоса.

Именно так и было устроено водяное отопление раньше. Вода по законам физики двигалась по трубам без принуждения. Такая система не зависела от наличия электричества.

Предусмотрительные владельцы домов и сейчас пытаются объединить высокие технологии современных котлов и естественную циркуляцию.

Хотите сделать отопление в гараже? Это не сложно!

Почему системы отопления с принудительной циркуляцией лучше, вы узнаете из этой статьи: http://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/prinuditel-naj-tsirkulyatsaj.html.

Из каких же «ингредиентов» состоит любая отопительная система?

Выбираем котел — сердце системы

Водяное отопление частного дома – схемы для дач и коттеджейБез него система – это набор труб и радиаторов. К выбору котла отнеситесь со всей серьезностью: стоимость ремонта или замены дорого обойдется хозяину.

Во-первых, выбираем по виду топлива.

Несомненно, самый экономичный – котел работающий на магистральном газе. Подведенный к дому, он предоставляет массу удобств, они общеизвестны.

Электрический котел прост в обслуживании, не выделяет продуктов сгорания, но использование электроэнергии, цена которой гораздо выше цены на газ, это такой недостаток, что перечеркивает все положительное.

Небольшой выбор у хозяина, если его дом расположен вдалеке от газопровода и линии электропередач.

Жидкотопливный или твердотопливный? Солярка или дрова?

Выбор любого из этих вариантов предполагает, что у вас есть помещение для их хранения. Единственным утешением служит то, что современные котлы могут гореть длительное время без дозаправки.

Следующий параметр имеет большое значение при выборе котла. Для его расчета вычисляют общую площадь дома и находят в справочниках удельную мощность. Этот коэффициент зависит от региона: на севере потребление тепла больше, чем на юге, это естественно.

В цифрах это выглядит так:

  • Юг России – 0,7-0,9 квт на 10 м2
  • Центральная часть – 1,2-1,5 квт на 10 м2
  • Север страны – 1,5-2 квт на 10 м2

Поделив площадь на 10 и умножив на удельную мощность, мы получим минимально необходимую мощность котла для вашего дома. Чтобы котел работал в щадящем режиме и имел запас мощности на период сильных морозов, добавим 20-30% к этой цифре.

Сейчас не выпускают котлы без минимальных автоматических регулировок. Многие имеют встроенный циркуляционный насос и расширительный бак.

Двухконтурные котлы, кроме этого, снабжены линией горячей воды. Горячее водоснабжение давно стало привычным в частных домах.

Установить котел на полу или повесить на стену – это уже дело вкуса хозяина. А вот сделать это лучше в отдельном помещении, котельной.

Выбирая котел, не забываем о контуре горячего водоснабжения, автоматическом режиме работы и запасе мощности.

Радиаторы отопления

Водяное отопление частного дома – схемы для дач и коттеджейИх выбор не такое простое дело, как кажется на первый взгляд.

Разнообразный внешний вид это только оболочка: отопительные приборы надо выбирать по их эксплуатационным качествам.

И определяющее значение при выборе радиаторов имеет материал, из которого изготовлен прибор.

  • Стальные радиаторы недороги, но и недостаток у них существенный. Сталь окисляется (покрывается ржавчиной) на воздухе, поэтому в системах, где воду на лето сливают (и просто регулярно подпитывают), такие отопительные приборы долго не живут.
  • Алюминиевые радиаторы. Алюминий более устойчив к коррозии, радиаторы быстро нагреваются, поэтому легко регулировать температурный режим в помещении, пользуются популярностью за внешний вид. Но резких изменений давления не переносят. В централизованной системе отопления многоквартирных домов такие перепады не редкость, а вот в частном доме радиаторы чувствуют себя комфортно.
  • Попыткой объединить лучшие качества алюминиевых и стальных радиаторов стал выпуск биметаллических приборов отопления. Стальная труба, как защита от высокого давления, и алюминиевые ребра для большей теплоотдачи – вот биметаллический радиатор. Он отлично справляется со своей задачей, но поведение стали при контакте с воздухом, нам уже знакомо.
  • Чугунные радиаторы «переживают» и тех, кто их ставил, и дома, в которых их ставили. Такая долговечность уже стала темой шуток. Но что в этом плохого? Чугуну все нипочем: вода неизвестного химического состава (в котельных чего только не добавляют в теплоноситель!), скачки давления, регулярную подпитку воздухом при ремонтах системы.

Всё еще сомневаетесь какой радиатор лучше? Тогда вам будет полезно почитать здесь.

Сделать правильную разводку труб и выбрать схему подключения радиаторов отопления сможете прочитав инструкцию по этой теме .

Чугунные радиаторы тяжелы, но их не таскают по комнатам: один раз повесил и забыл!

Медленно нагреваются? Зато долго держат тепло, это скорее плюс.

Некрасивы? Неправда, старые «батареи-гармошки» уже в прошлом, новый дизайн не испортит ни один интерьер.

Лучший радиатор – чугунный.

Определившись с типом радиаторов, приступаем к подсчету их количества. Все методики расчета и простые, и сложные, приходят практически к одной цифре: 100 ватт. Это количество тепловой мощности необходимое для 1 кв. м жилой площади.

Неудачное расположение комнаты, наличие наружных стен и «лишние» окна увеличивают потребность тепла.

Покупая радиатор, заглядываем в его паспорт и находим мощность одной секции. Сначала определяем общую потребность тепла для комнаты: умножаем ее площадь на 100. Полученную цифру делим на паспортную мощность одной секции и получаем их количество.

Не все обращают внимание (а некоторые производители даже не указывают) на разницу температур, когда паспортная теплоотдача достигается. Обычно это бывает при температуре теплоносителя 70-90 градусов. И зачем так нагревать радиатор? Низкотемпературное отопление предпочтительнее с любой точки зрения.

Поэтому рекомендуется расчетное количество секций увеличить в 1,5 раза. Затраты быстро окупятся.

Лучше много теплых радиаторов, чем один горячий. Не колеблясь, увеличиваем расчетное количество секций в 1.5 раза.

Какие же трубы использовать для того, чтобы все составляющие соединить в систему?

Выбор, как видите, невелик. Давайте вместе разбираться в их качестве.

Стальные трубы отживают свой век: сложность монтажа с резьбами, сваркой, точной подгонкой по размеру уже не вызывает энтузиазма. Да и срок службы у стали невелик.

Металлопластик имеет одно неоспоримое преимущество: с одним ключом в руке можно решительно браться за монтаж. Но, внимание! Только не отопительной системы!

Слабо разбираясь в качестве труб и фитингов, вы рискуете получить отопительную систему, которая не выдержит частой смены температурного режима, а именно так работает отопление, включаясь и выключаясь.

Кроме того, как ни затягивай резьбовые соединения, периодически их надо осматривать и убирать слабину.

Лишены этих недостатков полипропиленовые трубы. С помощью специального паяльника соединяем все составные части системы в «целую» трубу. Несколько резьбовых соединений, без которых не обойтись – подключение радиаторов и котла.

И здесь качество материалов имеет значение: выбирая армированный полипропилен известных фирм, мы гарантируем себе спокойное будущее.

Преимущества медных труб неоспоримы. Долговечность, надежность, особенно, престижность – вот те качества, за которые платят немалые деньги. Высокая стоимость медных труб – вот их главный недостаток!

Не экономьте на трубах: армированный полипропилен – хороший выбор

Определившись с котлом, радиаторами и трубами, пора подумать о том, как все это соединить.

Варианты монтажа

За долгие годы существования водяного отопления сформировалось несколько схем водяного отопления применяемых для частного дома.

  • Однотрубная разводка (как видно из названия) состоит из одной линии. Нагретая вода из котла движется от радиатора к радиатору и возвращается в котел. Сразу видна положительная сторона: труба одна – значит, дешево. Но хорошо ли это? В системе поддается регулировке только температура на выходе из котла. Радиаторы нагреваются неравномерно, чем дальше от котла, тем холоднее.
  • Двухтрубная система более удобна: горячая вода подается по одной трубе, а возвращается по другой. Все отопительные приборы нагреваются одинаково, появилась возможность поставить регуляторы температуры и регулировать «погоду» в каждой комнате.
  • Лучевая и комбинированная системы позволяют точнее регулировать температурный режим, но и расходы на монтаж у них выше: трубы прокладывают в каждую комнату отдельно.
  • По способу подачи горячей воды различают системы с верхней и нижней разводкой.

Двухтрубная система с циркуляционным насосом и регуляторами температуры на радиаторах – вполне достаточна для создания комфорта в доме.

Водяное отопление загородного дома не всегда делается на одном этаже. Утепленная мансарда, или полноценный второй этаж тоже требуют отопления. Чтобы сделать водяное отопление двухэтажного дома придется постараться.

Естественным путем, самотеком, сделать это невозможно. В системах с принудительной циркуляцией воду перемещает насос. Современные котлы имеют уже встроенный насос, но можно поставить и дополнительный.

obogreem.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
